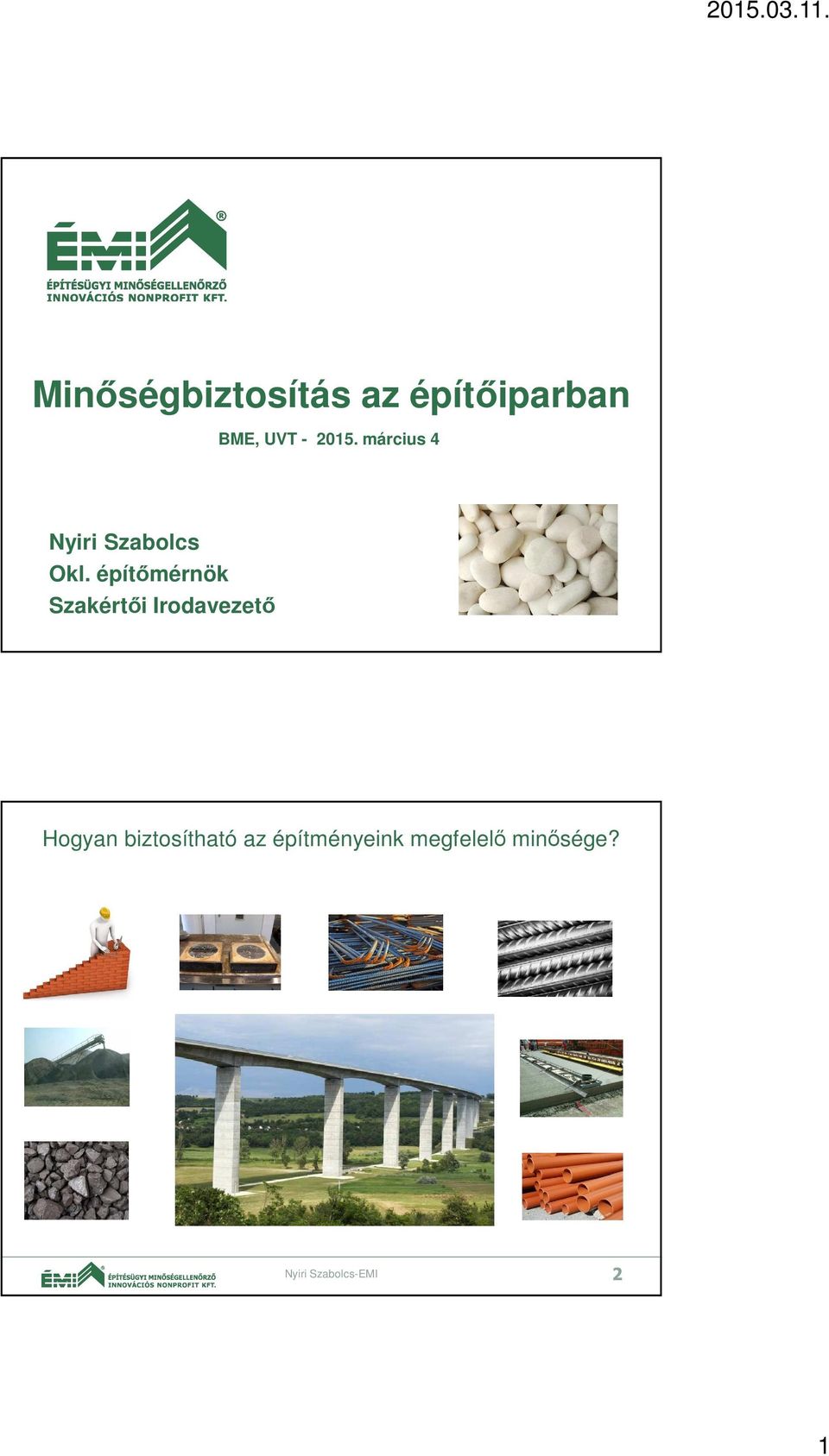

1 Minőségbiztosítás az építőiparban BME, UVT március 4 Nyiri Szabolcs Okl. építőmérnök Szakértői Irodavezető Hogyan biztosítható az építményeink megfelelő minősége? Nyiri Szabolcs-EMI 2 1

2 Minőségbiztosítási alapelvek: Mit nevezünk minőségnek? Az MSZ EN ISO 9000:2005 szabvány definíciója szerint a minőség annak mértéke, hogy mennyire teljesíti a saját jellemzők egy csoportja a követelményeket. Az ISO 8402-es szabvány szerint a minőség a termék vagy szolgáltatás olyan tulajdonságainak és jellemzőinek összessége, amelyek befolyásolják azon képességét, hogy meghatározott és elvárt igényeket kielégítsen > a követelményeknek való megfelelést, > a gazdaságosságot, > a megbízhatóságot és > a vevő megelégedettségét az elvárt minőséget nem a gyártó/szolgáltató határozza meg, hanem a Vevő Nyiri Szabolcs-EMI 3 Milyen igényeknek lehet megfelelni? A szabványnak Használati igénybevételnek Vevői igényeknek A vevők látens igényeinek Környezetvédelmi elvárásoknak Társadalmi elvárásoknak Nemzetgazdasági elvárásoknak Földessyné Nagy Márta alapján Nyiri Szabolcs-EMI 4 2

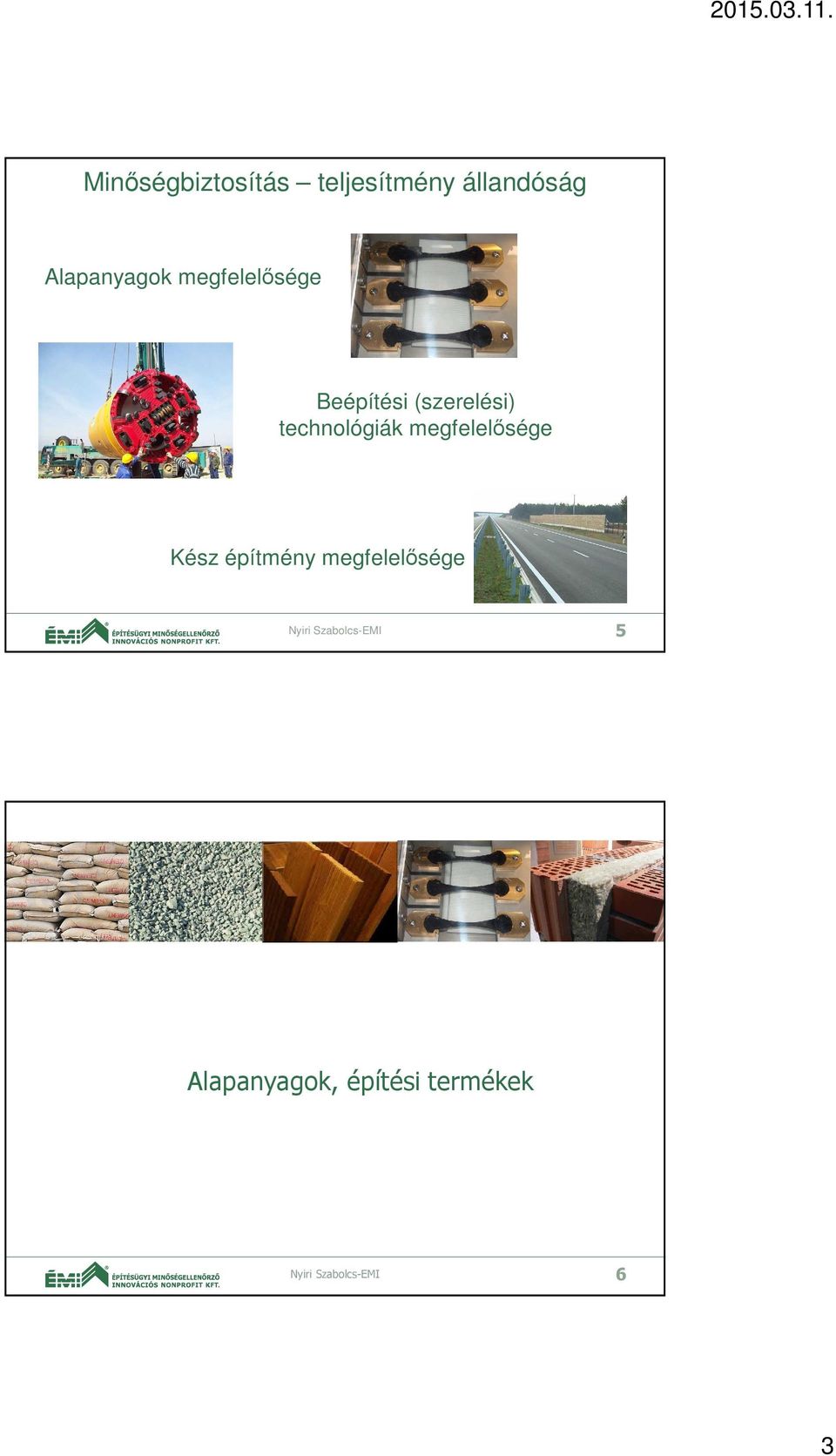

3 Minőségbiztosítás teljesítmény állandóság Alapanyagok megfelelősége Beépítési (szerelési) technológiák megfelelősége Kész építmény megfelelősége Nyiri Szabolcs-EMI 5 Alapanyagok, építési termékek Nyiri Szabolcs-EMI 6 3

4 89/106/EGK irányelv Construction Product Directive (CPD) 305/2011/EU rendelet Construction Product Regulation (CPR) Nyiri Szabolcs-EMI 7 A CPR bevezetése és hazai alkalmazási rendelete 89/106/EGK irányelv Construction Product Directive (CPD) 3/2003-as együttes rendelet Construction Product Regulation (CPR) 275/2013(VII.16) kormányrendelet 305/2011/EU rendelet (hatályos: április 24.) július 1. Nyiri Szabolcs-EMI 8 4

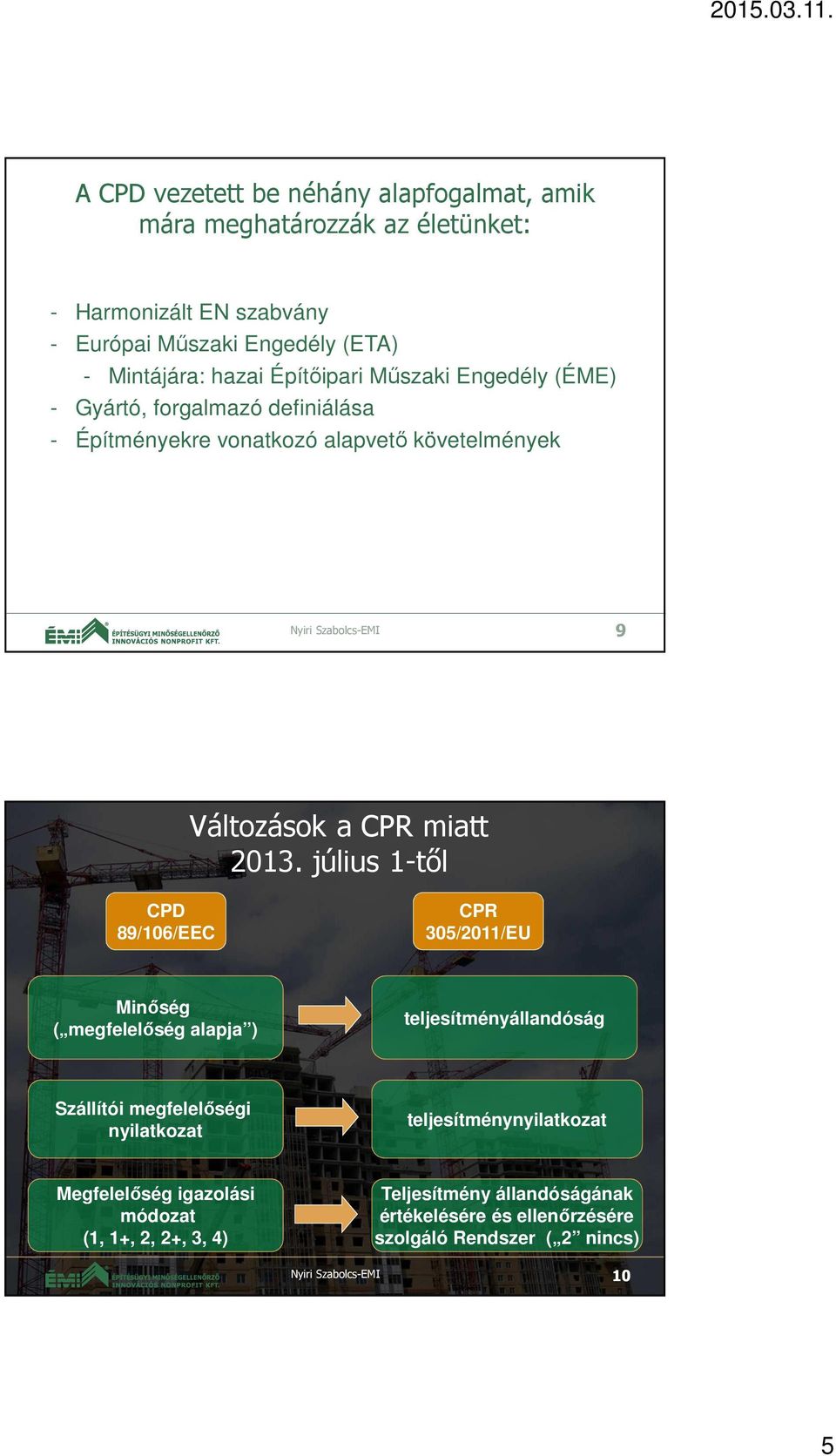

5 A CPD vezetett be néhány alapfogalmat, amik mára meghatározzák az életünket: - Harmonizált EN szabvány - Európai Műszaki Engedély (ETA) - Mintájára: hazai Építőipari Műszaki Engedély (ÉME) - Gyártó, forgalmazó definiálása - Építményekre vonatkozó alapvető követelmények Nyiri Szabolcs-EMI 9 Változások a CPR miatt július 1-től CPD 89/106/EEC CPR 305/2011/EU Minőség ( megfelelőség alapja ) teljesítményállandóság Szállítói megfelelőségi nyilatkozat teljesítménynyilatkozat Megfelelőség igazolási módozat (1, 1+, 2, 2+, 3, 4) Teljesítmény állandóságának értékelésére és ellenőrzésére szolgáló Rendszer ( 2 nincs) Nyiri Szabolcs-EMI 10 5

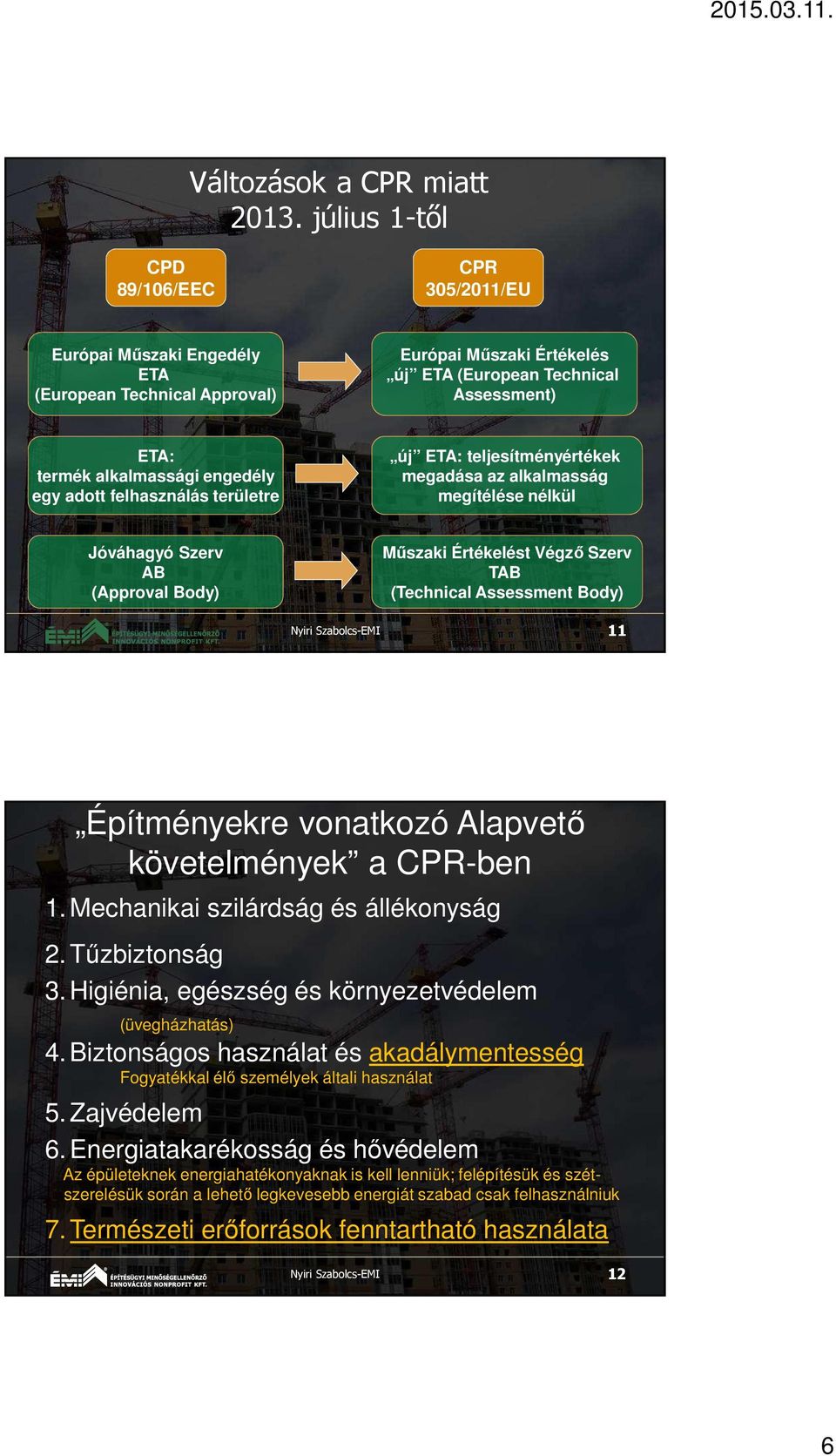

6 Változások a CPR miatt július 1-től CPD 89/106/EEC CPR 305/2011/EU Európai Műszaki Engedély ETA (European Technical Approval) Európai Műszaki Értékelés új ETA (European Technical Assessment) ETA: termék alkalmassági engedély egy adott felhasználás területre új ETA: teljesítményértékek megadása az alkalmasság megítélése nélkül Jóváhagyó Szerv AB (Approval Body) Műszaki Értékelést Végző Szerv TAB (Technical Assessment Body) Nyiri Szabolcs-EMI 11 Építményekre vonatkozó Alapvető követelmények a CPR-ben 1. Mechanikai szilárdság és állékonyság 2. Tűzbiztonság 3. Higiénia, egészség és környezetvédelem (üvegházhatás) 4. Biztonságos használat és akadálymentesség Fogyatékkal élő személyek általi használat 5. Zajvédelem 6. Energiatakarékosság és hővédelem Az épületeknek energiahatékonyaknak is kell lenniük; felépítésük és szétszerelésük során a lehető legkevesebb energiát szabad csak felhasználniuk 7. Természeti erőforrások fenntartható használata Nyiri Szabolcs-EMI 12 6

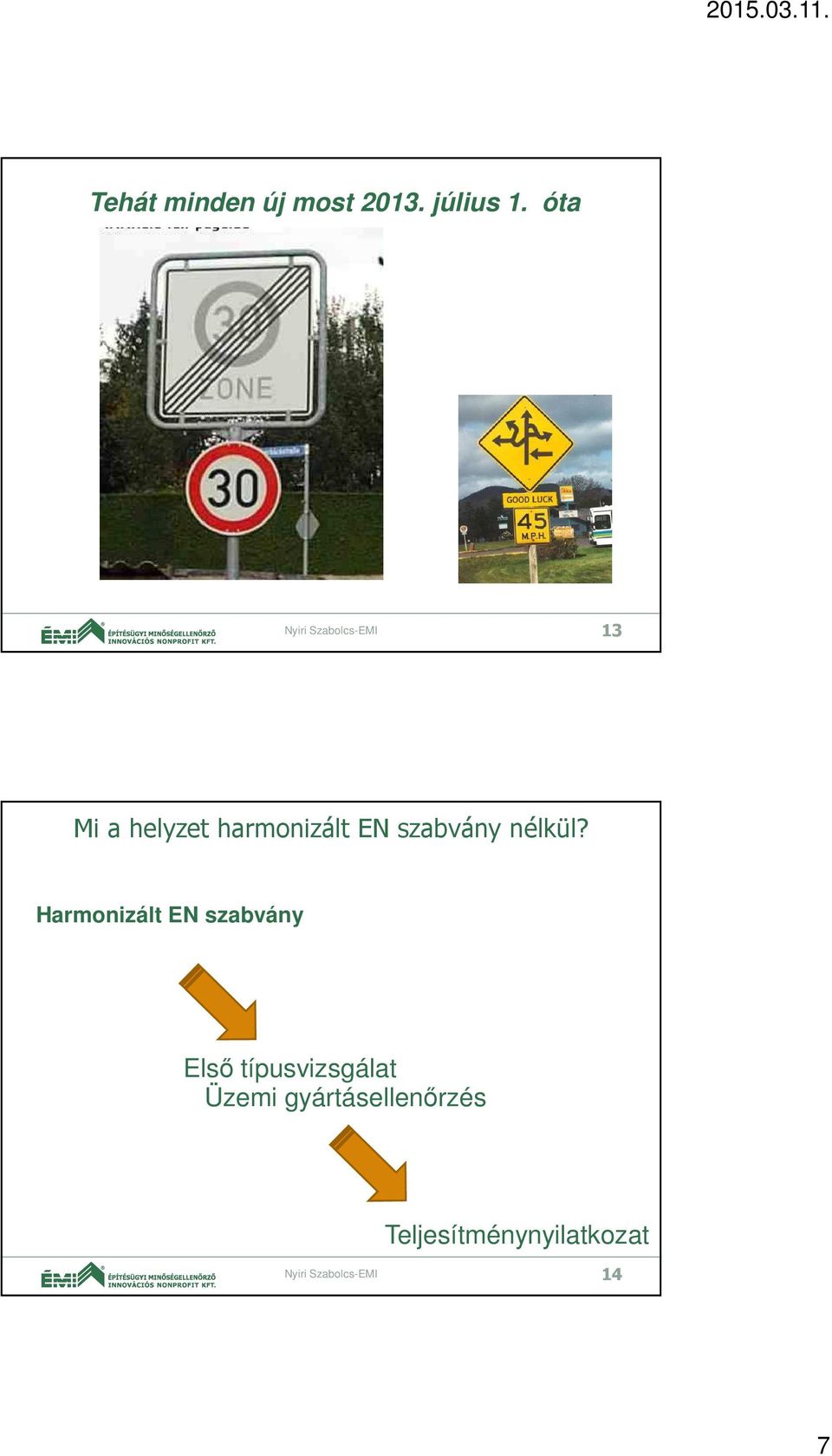

7 Tehát minden új most július 1. óta Nyiri Szabolcs-EMI 13 Mi a helyzet harmonizált EN szabvány nélkül? Harmonizált EN szabvány Első típusvizsgálat Üzemi gyártásellenőrzés Teljesítménynyilatkozat Nyiri Szabolcs-EMI 14 7

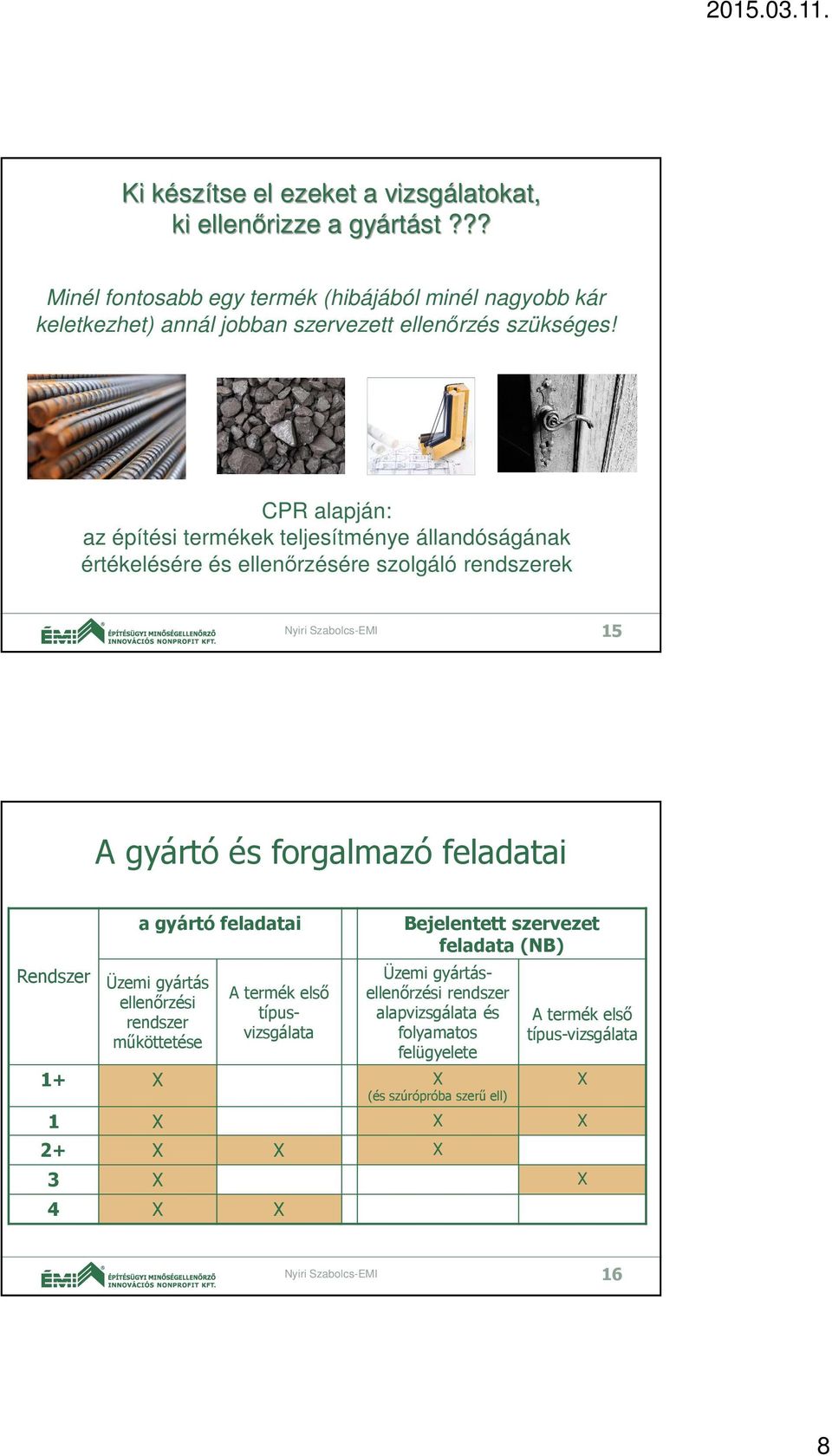

8 Ki készítse el ezeket a vizsgálatokat, ki ellenőrizze a gyártást??? Minél fontosabb egy termék (hibájából minél nagyobb kár keletkezhet) annál jobban szervezett ellenőrzés szükséges! CPR alapján: az építési termékek teljesítménye állandóságának értékelésére és ellenőrzésére szolgáló rendszerek Nyiri Szabolcs-EMI 15 A gyártó és forgalmazó feladatai Rendszer a gyártó feladatai Üzemi gyártás ellenőrzési rendszer műköttetése A termék első típusvizsgálata Bejelentett szervezet feladata (NB) Üzemi gyártásellenőrzési rendszer alapvizsgálata és folyamatos felügyelete 1+ X X (és szúrópróba szerű ell) A termék első típus-vizsgálata 1 X X X 2+ X X X 3 X X 4 X X X Nyiri Szabolcs-EMI 16 8

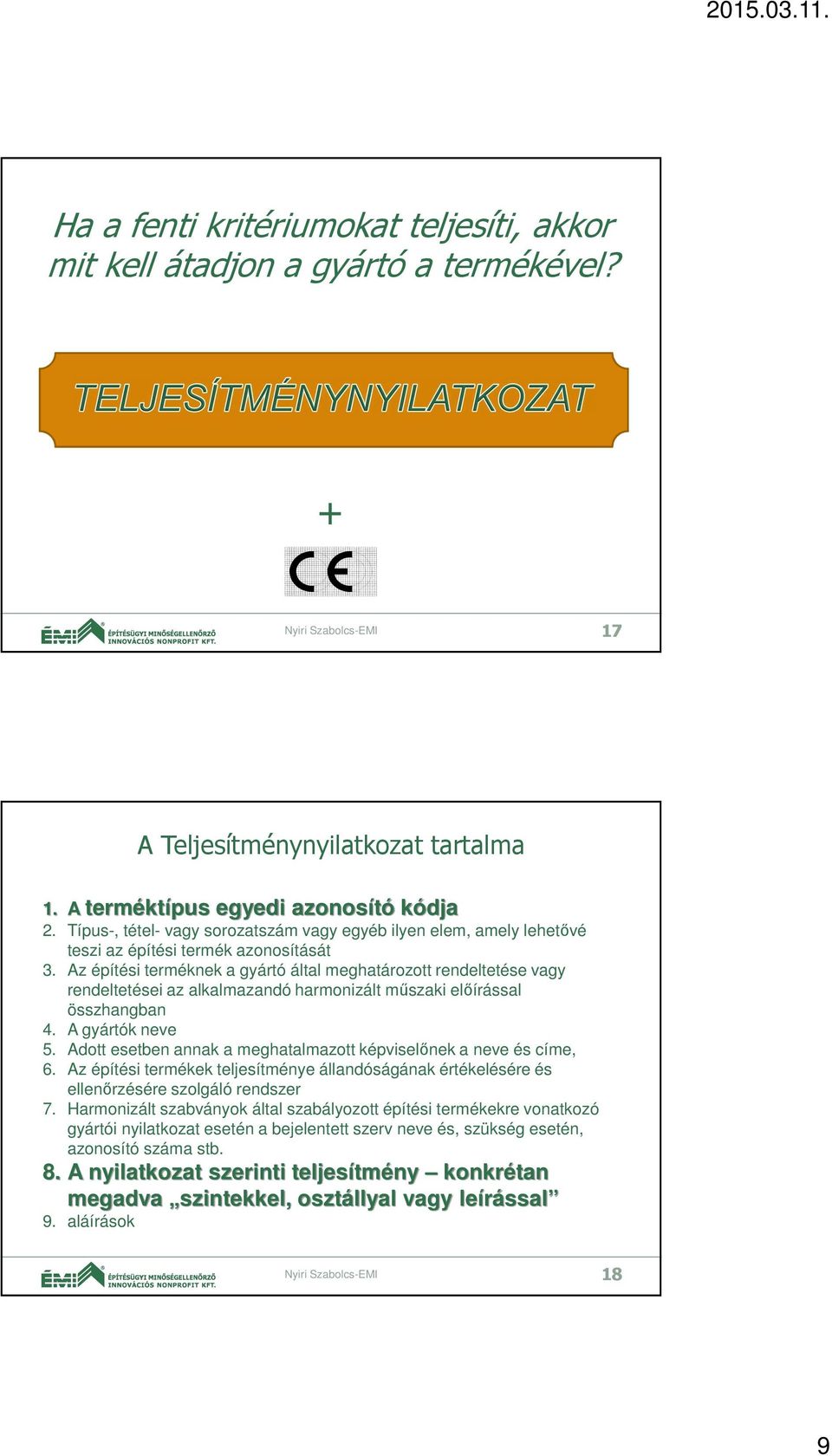

9 Ha a fenti kritériumokat teljesíti, akkor mit kell átadjon a gyártó a termékével? + Nyiri Szabolcs-EMI 17 A Teljesítménynyilatkozat tartalma 1. A terméktípus egyedi azonosító kódja 2. Típus-, tétel- vagy sorozatszám vagy egyéb ilyen elem, amely lehetővé teszi az építési termék azonosítását 3. Az építési terméknek a gyártó által meghatározott rendeltetése vagy rendeltetései az alkalmazandó harmonizált műszaki előírással összhangban 4. A gyártók neve 5. Adott esetben annak a meghatalmazott képviselőnek a neve és címe, 6. Az építési termékek teljesítménye állandóságának értékelésére és ellenőrzésére szolgáló rendszer 7. Harmonizált szabványok által szabályozott építési termékekre vonatkozó gyártói nyilatkozat esetén a bejelentett szerv neve és, szükség esetén, azonosító száma stb. 8. A nyilatkozat szerinti teljesítmény konkrétan megadva szintekkel, osztállyal vagy leírással 9. aláírások Nyiri Szabolcs-EMI 18 9

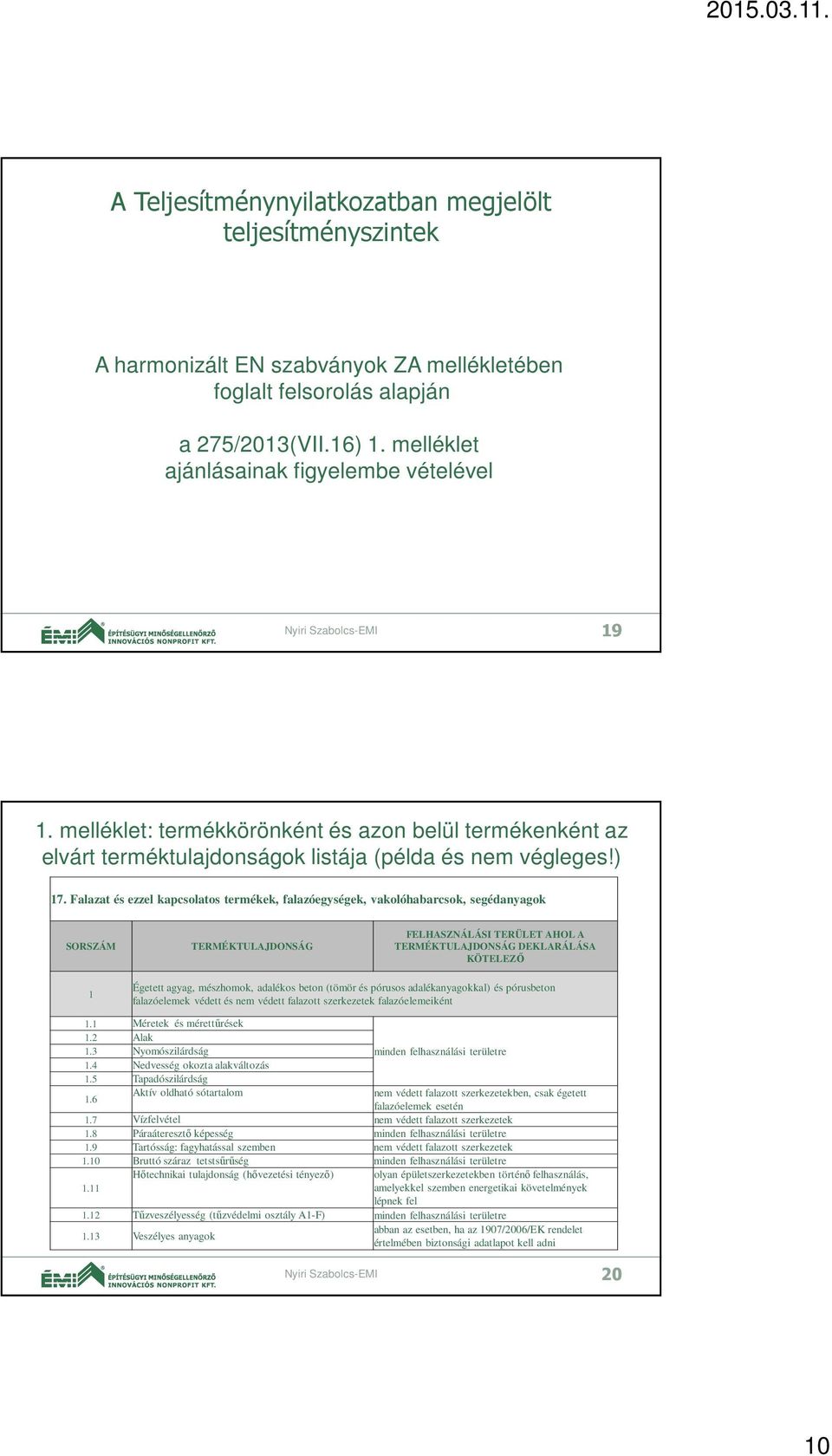

10 A Teljesítménynyilatkozatban megjelölt teljesítményszintek A harmonizált EN szabványok ZA mellékletében foglalt felsorolás alapján a 275/2013(VII.16) 1. melléklet ajánlásainak figyelembe vételével Nyiri Szabolcs-EMI melléklet: termékkörönként és azon belül termékenként az elvárt terméktulajdonságok listája (példa és nem végleges!) 17. Falazat és ezzel kapcsolatos termékek, falazóegységek, vakolóhabarcsok, segédanyagok SORSZÁM TERMÉKTULAJDONSÁG FELHASZNÁLÁSI TERÜLET AHOL A TERMÉKTULAJDONSÁG DEKLARÁLÁSA KÖTELEZŐ 1 Égetett agyag, mészhomok, adalékos beton (tömör és pórusos adalékanyagokkal) és pórusbeton falazóelemek védett és nem védett falazott szerkezetek falazóelemeiként 1.1 Méretek és mérettűrések 1.2 Alak 1.3 Nyomószilárdság 1.4 Nedvesség okozta alakváltozás 1.5 Tapadószilárdság 1.6 Aktív oldható sótartalom minden felhasználási területre nem védett falazott szerkezetekben, csak égetett falazóelemek esetén 1.7 Vízfelvétel nem védett falazott szerkezetek 1.8 Páraáteresztő képesség minden felhasználási területre 1.9 Tartósság: fagyhatással szemben nem védett falazott szerkezetek 1.10 Bruttó száraz tetstsűrűség minden felhasználási területre 1.11 Hőtechnikai tulajdonság (hővezetési tényező) olyan épületszerkezetekben történő felhasználás, amelyekkel szemben energetikai követelmények lépnek fel 1.12 Tűzveszélyesség (tűzvédelmi osztály A1-F) minden felhasználási területre 1.13 Veszélyes anyagok abban az esetben, ha az 1907/2006/EK rendelet értelmében biztonsági adatlapot kell adni Nyiri Szabolcs-EMI 20 10

11 2 Falszerkezeti habarcsok falakhoz, oszlopokhoz, válaszfalakhoz és mennyezetek befejező munkáihoz Kapilláris vízfelvétel felújító (R) vakolóhabarcsoknál és egyrétegű 2.1 (OC) kültéri felhasználású vakolóhabarcsoknál és minden más kültéri felhasználási vakolóhabarcsnál 2.2 Vízfelvétel időjárási ciklusok után egyrétegű (OC) kültéri felhasználású vakolóhabarcsoknál 2.3 Vízbehatolás felújító (R) vakolóhabarcsoknál 2.4 Páradiffúziós tényező (µ) felújító (R) és hőszigetelő vakolóhabarcsoknál és minden más kültéri felhasználású vakolóhabarcsoknál 2.5 Tapadószilárdság minden felhasználási területre 2.6 Tapadószilárdság időjárási ciklusok után egyrétegű (OC) kültéri felhasználású vakolóhabarcsoknál 2.7 Hővezetési tényező 2.8 Megszilárdult habarcs testsűrűsége minden felhasználási területre 2.9 Nyomószilárdság 2.10 Tartósság: hajlító- és nyomószilárdság-csökkenés kültéri felhasználású vakolóhabarcsoknál 25 fagyasztási ciklus után Tűzállóság olyan épületszerkezetekben történő felhasználás, 2.11 amelyekkel szemben tűzállósági követelmények lépnek fel 2.12 Tűzvédelmi osztály (tűzveszélyesség) minden felhasználási területre 2.13 Veszélyes anyagok abban az esetben, ha az 1907/2006/EK rendelet értelmében biztonsági adatlapot kell adni Nyiri Szabolcs-EMI 21 Útépítési termékek témakörre vonatkozóan (23-as termékkör) 23. Útépítési termékek Az útépítések során felhasznált építési termékekre vonatkozó követelményeket az útügyi műszaki előírások tartalmazzák. Nyiri Szabolcs-EMI 22 11

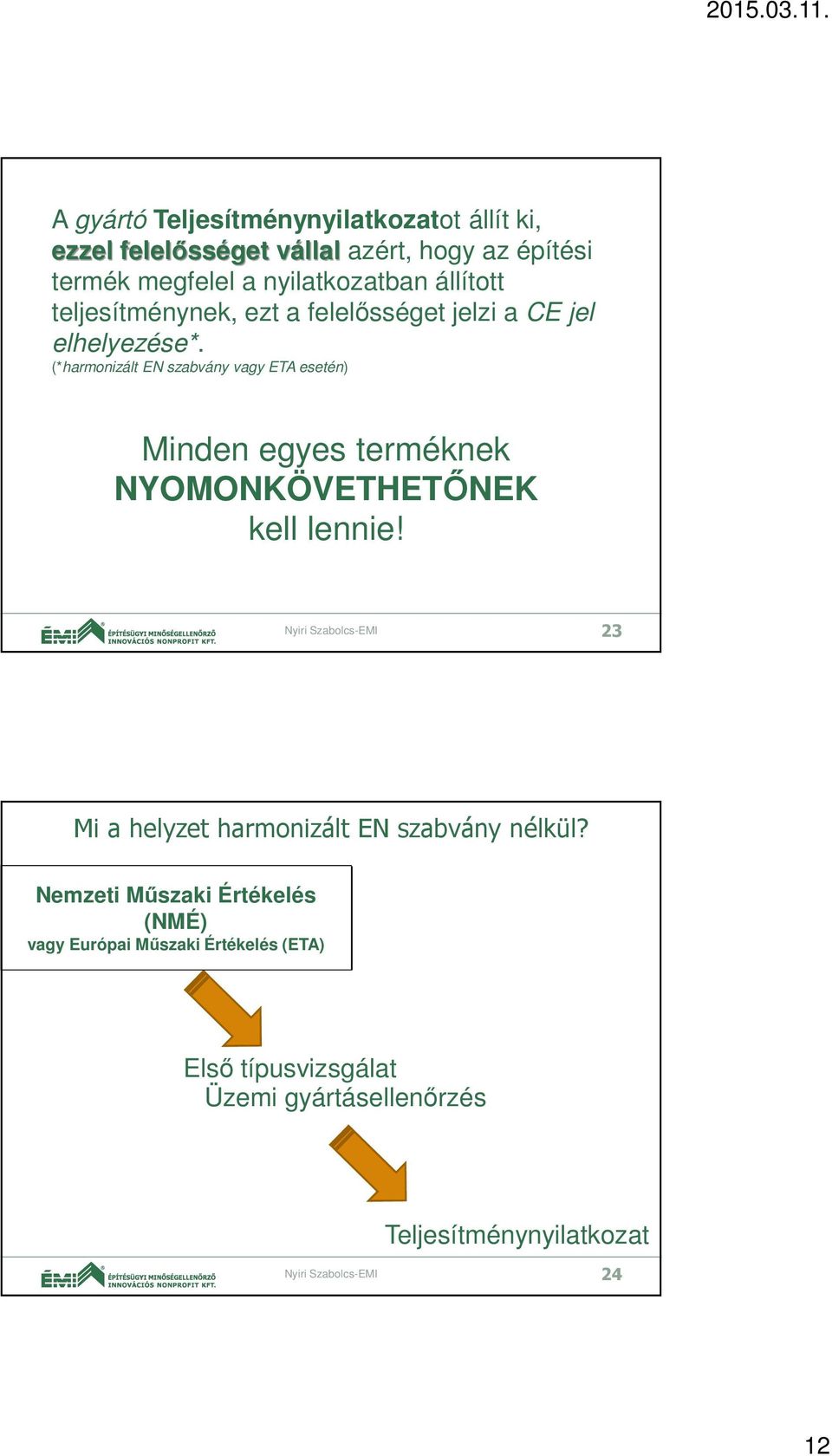

12 A gyártó Teljesítménynyilatkozatot állít ki, ezzel felelősséget vállal azért, hogy az építési termék megfelel a nyilatkozatban állított teljesítménynek, ezt a felelősséget jelzi a CE jel elhelyezése*. (*harmonizált EN szabvány vagy ETA esetén) Minden egyes terméknek NYOMONKÖVETHETŐNEK kell lennie! Nyiri Szabolcs-EMI 23 Mi a helyzet harmonizált EN szabvány nélkül? Hazai felhasználásra: Nem Nemzeti Műszaki Értékelés Harmonizált harmonizált EN szabványok (NMÉ) is megfelelnek, ha meg van jelölve bennük vagy Európai Műszaki Értékelés (ETA) az ellenőrzési rendszer módozata Első típusvizsgálat Üzemi gyártásellenőrzés Teljesítménynyilatkozat Nyiri Szabolcs-EMI 24 12

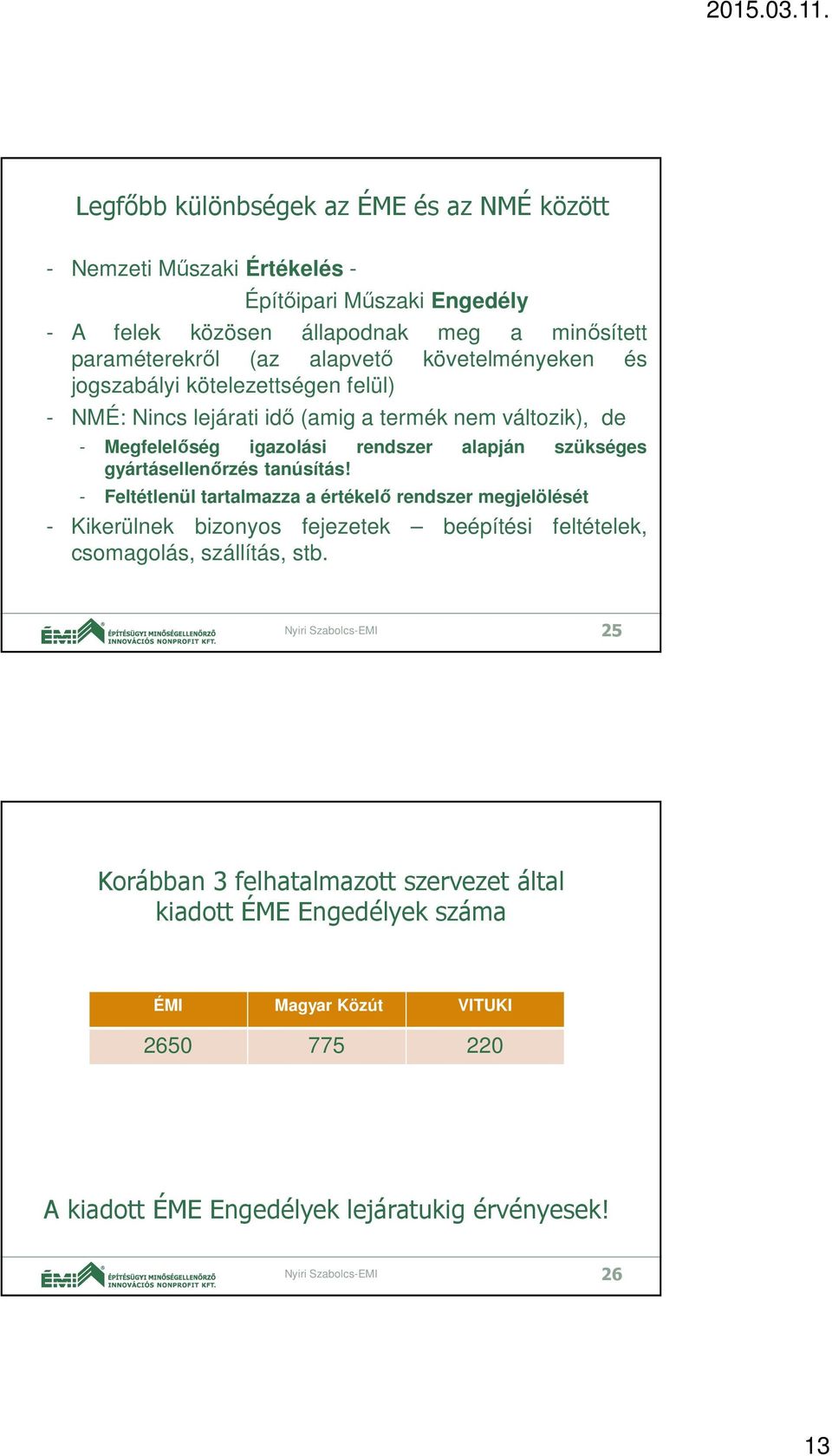

13 Legfőbb különbségek az ÉME és az NMÉ között - Nemzeti Műszaki Értékelés - Építőipari Műszaki Engedély - A felek közösen állapodnak meg a minősített paraméterekről (az alapvető követelményeken és jogszabályi kötelezettségen felül) - NMÉ: Nincs lejárati idő (amig a termék nem változik), de - Megfelelőség igazolási rendszer alapján szükséges gyártásellenőrzés tanúsítás! - Feltétlenül tartalmazza a értékelő rendszer megjelölését - Kikerülnek bizonyos fejezetek beépítési feltételek, csomagolás, szállítás, stb. Nyiri Szabolcs-EMI 25 Korábban 3 felhatalmazott szervezet által kiadott ÉME Engedélyek száma ÉMI Magyar Közút VITUKI A kiadott ÉME Engedélyek lejáratukig érvényesek! Nyiri Szabolcs-EMI 26 13

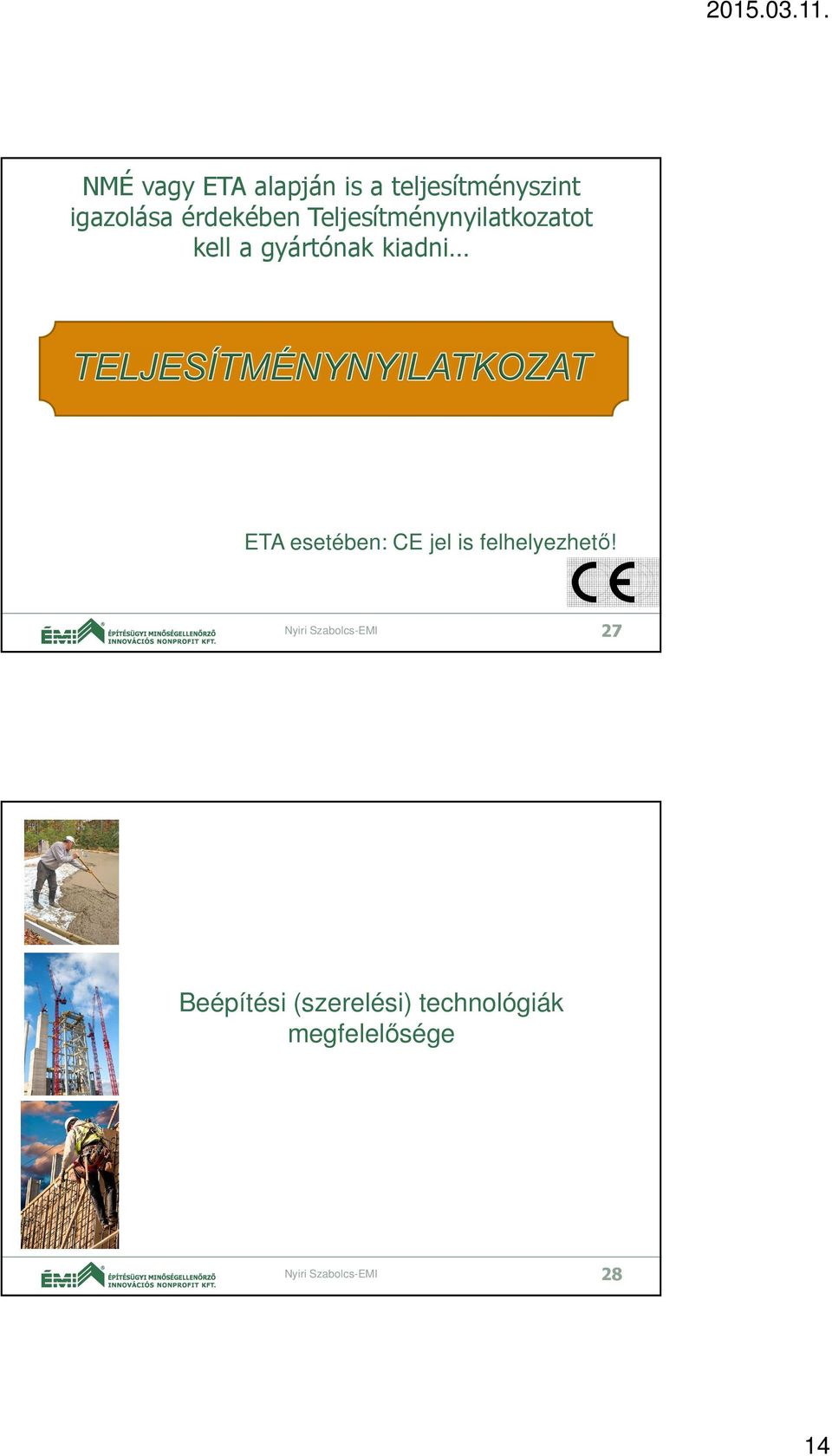

14 NMÉ vagy ETA alapján is a teljesítményszint igazolása érdekében Teljesítménynyilatkozatot kell a gyártónak kiadni ETA esetében: CE jel is felhelyezhető! Nyiri Szabolcs-EMI 27 Beépítési (szerelési) technológiák megfelelősége Nyiri Szabolcs-EMI 28 14

15 Építési Termék Rendelet 275/2013(VII. 16) 4. (1) A tervező az építménybe betervezett építési termék elvárt műszaki teljesítményét a) az építési termék építményben való felhasználásának módja, b) az építési termék várható élettartama alatt az építésből, az építmény használatából és az üzemeltetéséből származó hatások, c) az építményt érő várható hatások, és d) a jogszabályokban az építési termékre, valamint a tervezett épületszerkezetre vonatkozóan meghatározott követelmények és szakmai szabályok figyelembevételével határozza meg. Megadhatja: - pontos teljesítményszintekkel - egy konkrét termék megnevezésével (minta) Nyiri Szabolcs-EMI 29 Az alkalmazott anyagok és technológiák igazítása az adott kivitelezési projekthez A tervezők általi teljesítményszint eléréséhez szükséges projektszinten az alkalmazott technológia bemutatása: Technológiai Utasítás Mintavételi és Megfelelőség igazolási terv összeállításával Nyiri Szabolcs-EMI 30 15

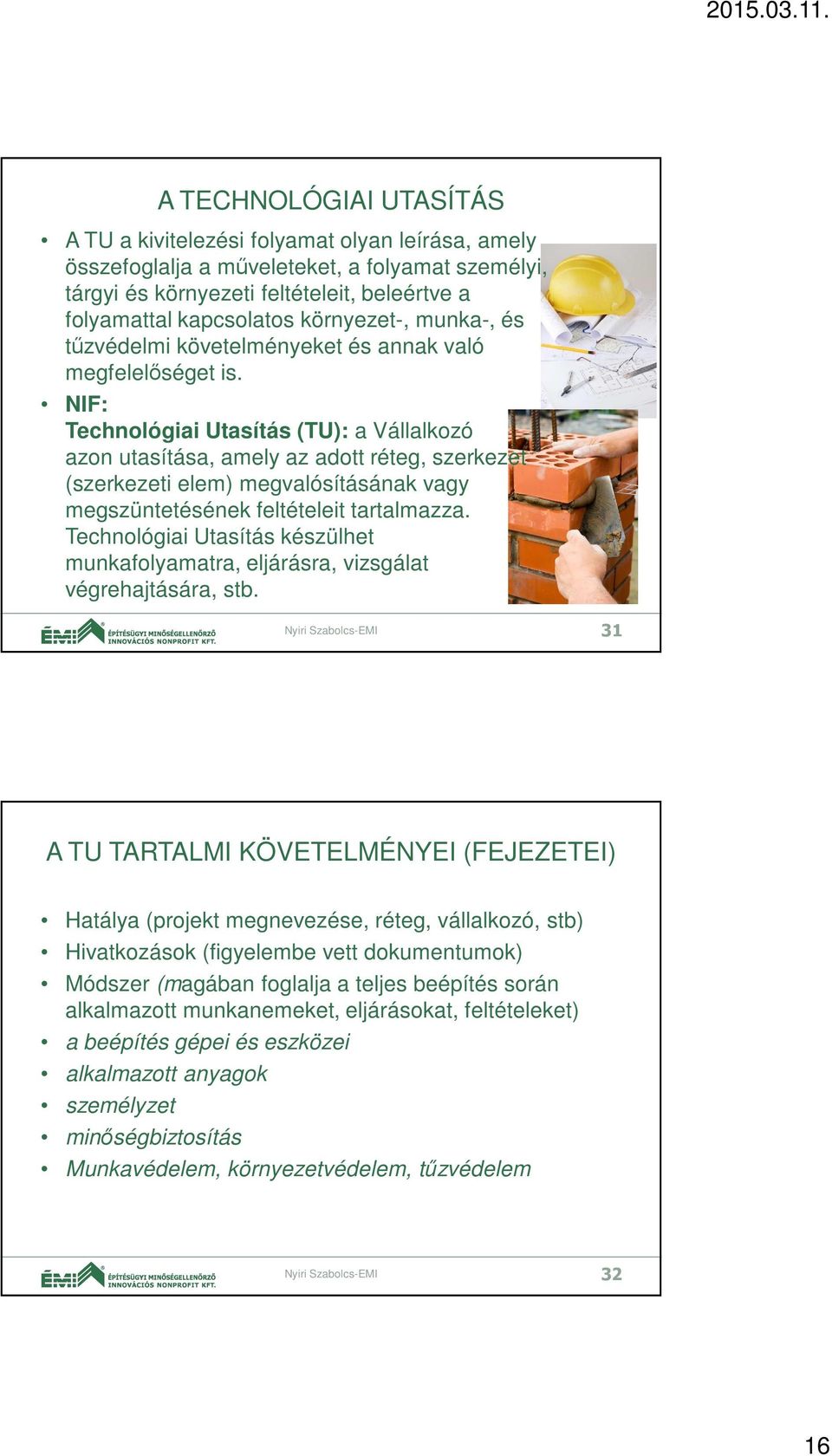

16 A TECHNOLÓGIAI UTASÍTÁS A TU a kivitelezési folyamat olyan leírása, amely összefoglalja a műveleteket, a folyamat személyi, tárgyi és környezeti feltételeit, beleértve a folyamattal kapcsolatos környezet-, munka-, és tűzvédelmi követelményeket és annak való megfelelőséget is. NIF: Technológiai Utasítás (TU): a Vállalkozó azon utasítása, amely az adott réteg, szerkezet (szerkezeti elem) megvalósításának vagy megszüntetésének feltételeit tartalmazza. Technológiai Utasítás készülhet munkafolyamatra, eljárásra, vizsgálat végrehajtására, stb. Nyiri Szabolcs-EMI 31 A TU TARTALMI KÖVETELMÉNYEI (FEJEZETEI) Hatálya (projekt megnevezése, réteg, vállalkozó, stb) Hivatkozások (figyelembe vett dokumentumok) Módszer (magában foglalja a teljes beépítés során alkalmazott munkanemeket, eljárásokat, feltételeket) a beépítés gépei és eszközei alkalmazott anyagok személyzet minőségbiztosítás Munkavédelem, környezetvédelem, tűzvédelem Nyiri Szabolcs-EMI 32 16

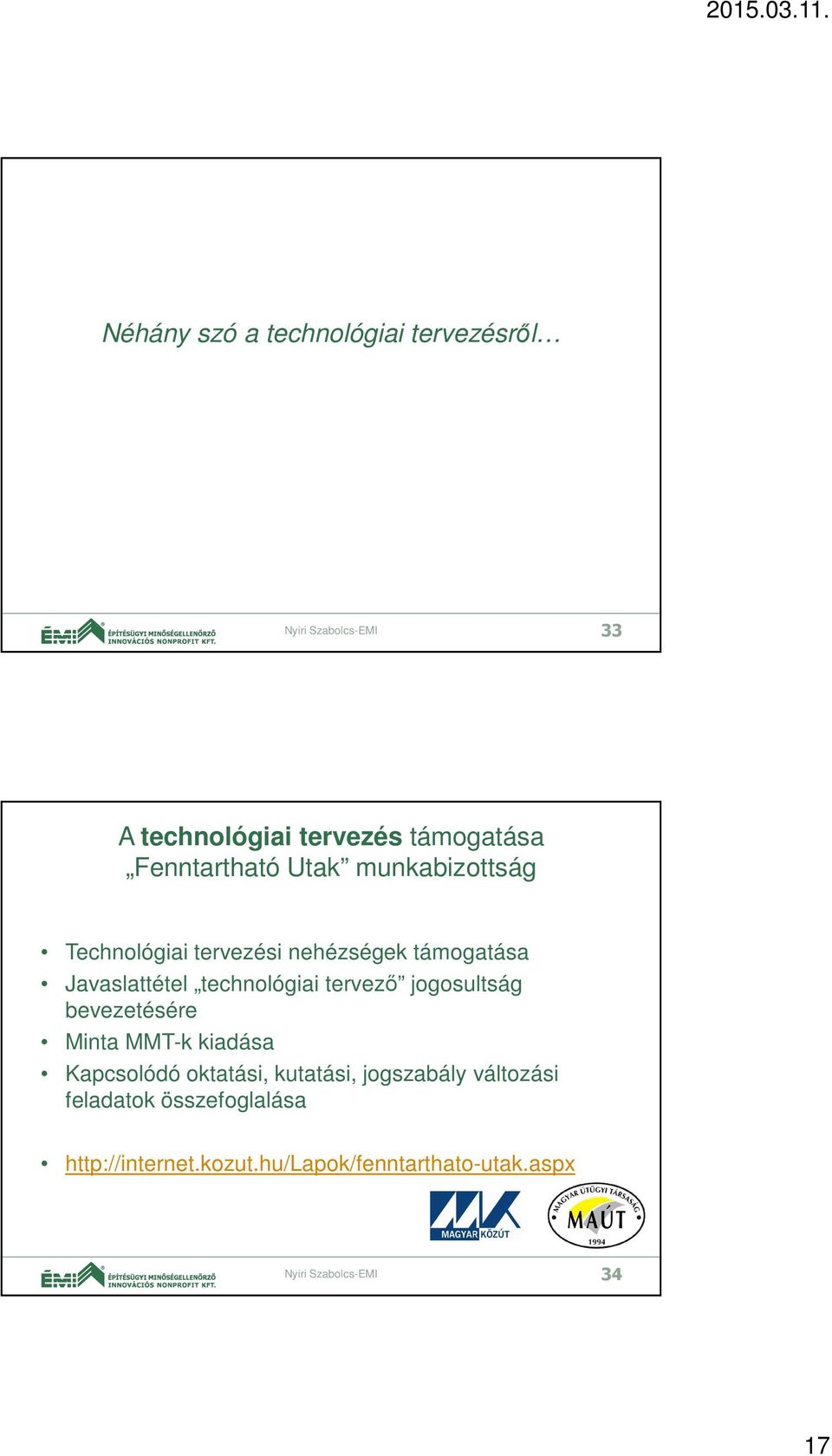

17 Néhány szó a technológiai tervezésről Nyiri Szabolcs-EMI 33 A technológiai tervezés támogatása Fenntartható Utak munkabizottság Technológiai tervezési nehézségek támogatása Javaslattétel technológiai tervező jogosultság bevezetésére Minta MMT-k kiadása Kapcsolódó oktatási, kutatási, jogszabály változási feladatok összefoglalása Nyiri Szabolcs-EMI 34 17

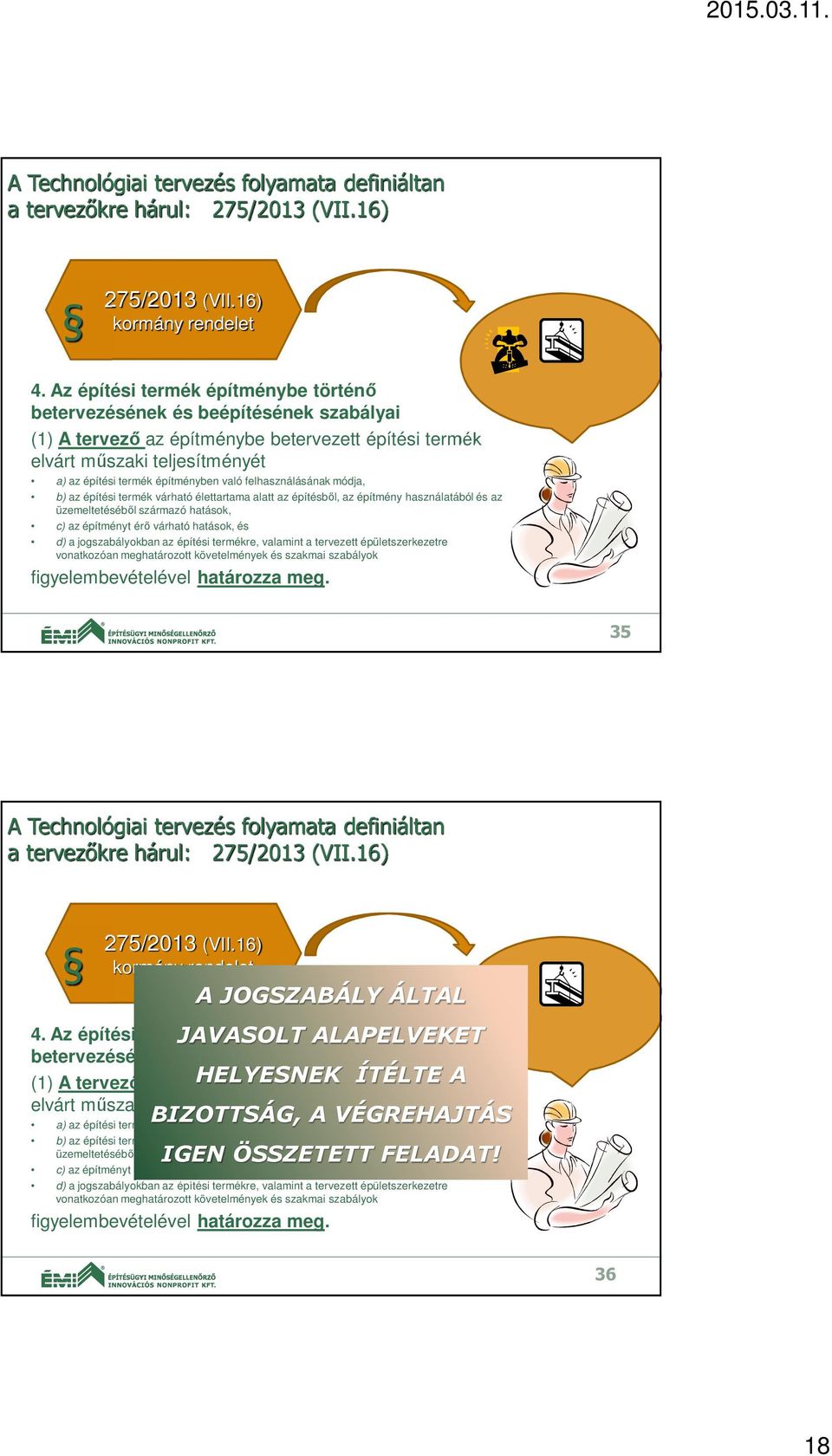

18 A Technológiai tervezés folyamata definiáltan a tervezőkre hárul: 275/2013 (VII.16) 275/2013 (VII.16) kormány rendelet 4. Az építési termék építménybe történő betervezésének és beépítésének szabályai (1) A tervező az építménybe betervezett építési termék elvárt műszaki teljesítményét a) az építési termék építményben való felhasználásának módja, b) az építési termék várható élettartama alatt az építésből, az építmény használatából és az üzemeltetéséből származó hatások, c) az építményt érő várható hatások, és d) a jogszabályokban az építési termékre, valamint a tervezett épületszerkezetre vonatkozóan meghatározott követelmények és szakmai szabályok figyelembevételével határozza meg. 35 A Technológiai tervezés folyamata definiáltan a tervezőkre hárul: 275/2013 (VII.16) 275/2013 (VII.16) kormány rendelet A JOGSZABÁLY ÁLTAL JAVASOLT ALAPELVEKET 4. Az építési termék építménybe történő betervezésének és beépítésének szabályai (1) A tervező az építménybe HELYESNEK betervezett ÍTÉLTE építési termék A elvárt műszaki teljesítményét BIZOTTSÁG, A VÉGREHAJTÁS a) az építési termék építményben való felhasználásának módja, b) az építési termék várható élettartama alatt az építésből, az építmény használatából és az üzemeltetéséből származó hatások, IGEN ÖSSZETETT FELADAT! c) az építményt érő várható hatások, és d) a jogszabályokban az építési termékre, valamint a tervezett épületszerkezetre vonatkozóan meghatározott követelmények és szakmai szabályok figyelembevételével határozza meg

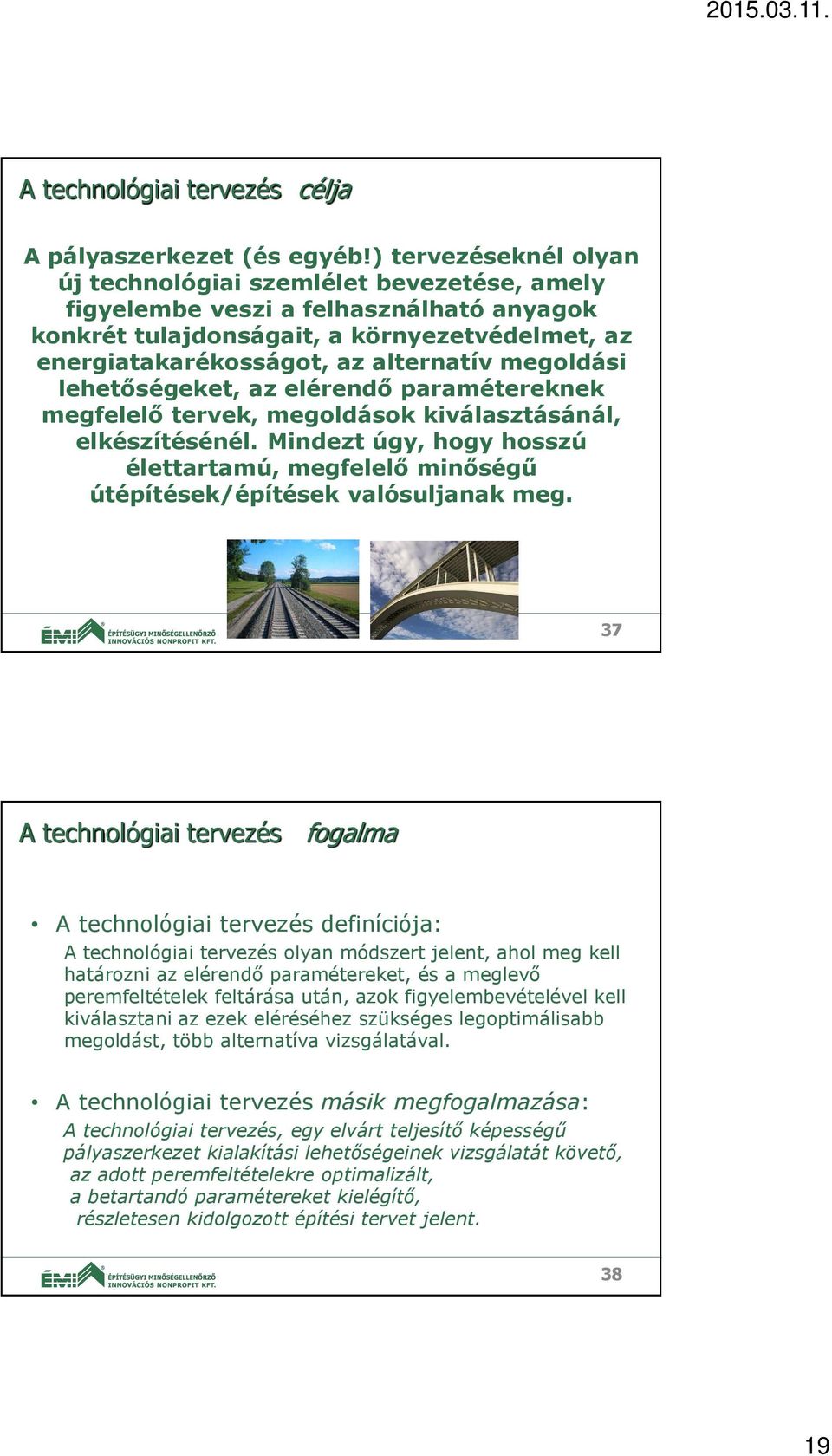

19 A technológiai tervezés célja A pályaszerkezet (és egyéb!) tervezéseknél olyan új technológiai szemlélet bevezetése, amely figyelembe veszi a felhasználható anyagok konkrét tulajdonságait, a környezetvédelmet, az energiatakarékosságot, az alternatív megoldási lehetőségeket, az elérendő paramétereknek megfelelő tervek, megoldások kiválasztásánál, elkészítésénél. Mindezt úgy, hogy hosszú élettartamú, megfelelő minőségű útépítések/építések valósuljanak meg. 37 A technológiai tervezés fogalma A technológiai tervezés definíciója: A technológiai tervezés olyan módszert jelent, ahol meg kell határozni az elérendő paramétereket, és a meglevő peremfeltételek feltárása után, azok figyelembevételével kell kiválasztani az ezek eléréséhez szükséges legoptimálisabb megoldást, több alternatíva vizsgálatával. A technológiai tervezés másik megfogalmazása: A technológiai tervezés, egy elvárt teljesítő képességű pályaszerkezet kialakítási lehetőségeinek vizsgálatát követő, az adott peremfeltételekre optimalizált, a betartandó paramétereket kielégítő, részletesen kidolgozott építési tervet jelent

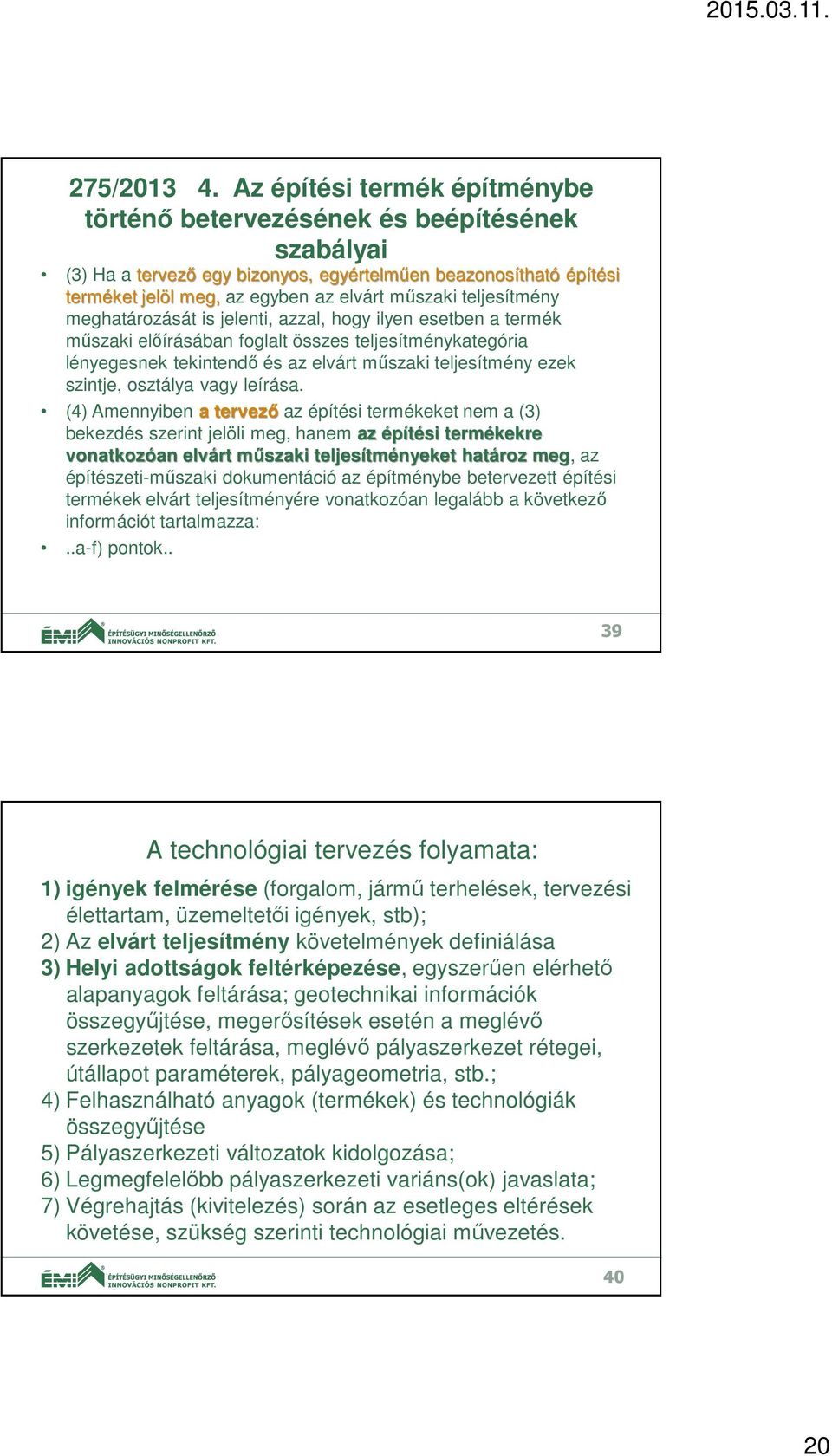

20 275/ Az építési termék építménybe történő betervezésének és beépítésének szabályai (3) Ha a tervező egy bizonyos, egyértelműen beazonosítható építési terméket jelöl meg, az egyben az elvárt műszaki teljesítmény meghatározását is jelenti, azzal, hogy ilyen esetben a termék műszaki előírásában foglalt összes teljesítménykategória lényegesnek tekintendő és az elvárt műszaki teljesítmény ezek szintje, osztálya vagy leírása. (4) Amennyiben a tervező az építési termékeket nem a (3) bekezdés szerint jelöli meg, hanem az építési termékekre vonatkozóan elvárt műszaki teljesítményeket határoz meg, az építészeti-műszaki dokumentáció az építménybe betervezett építési termékek elvárt teljesítményére vonatkozóan legalább a következő információt tartalmazza:..a-f) pontok.. 39 A technológiai tervezés folyamata: 1) igények felmérése (forgalom, jármű terhelések, tervezési élettartam, üzemeltetői igények, stb); 2) Az elvárt teljesítmény követelmények definiálása 3) Helyi adottságok feltérképezése, egyszerűen elérhető alapanyagok feltárása; geotechnikai információk összegyűjtése, megerősítések esetén a meglévő szerkezetek feltárása, meglévő pályaszerkezet rétegei, útállapot paraméterek, pályageometria, stb.; 4) Felhasználható anyagok (termékek) és technológiák összegyűjtése 5) Pályaszerkezeti változatok kidolgozása; 6) Legmegfelelőbb pályaszerkezeti variáns(ok) javaslata; 7) Végrehajtás (kivitelezés) során az esetleges eltérések követése, szükség szerinti technológiai művezetés

21 A technológiai tervezés időigénye: Egy átlagos, szokásos méretű projekt technológiai tervezésének időigénye akár 3-5 hónap is lehet, amely részben párhuzamosan tud haladni a geometriai és egyéb (pl. közművek) tervezésével, de várhatóan a korábbi tervezési időket sok esetben 1-2 hónappal hosszabbá teszi. Bizonyos vizsgálatok elvégzését nem lehet megtakarítani, mivel ezek eredménye (pl. a mart aszfalt összetétel a remixálhatóság vizsgálatára) lényegesen befolyásolja a kiválasztott technológiát Az építmények megfelelősége Nyiri Szabolcs-EMI 42 21

22 Kivitelezési hibák Projekt-végrehajtási nehézségek Nyiri Szabolcs-EMI 43 Dokumentumok összegyűjtése, Projekt minősítési (átadási) dokumentáció Cél: a szükséges dokumentumok rendezett bemutatása Szerződéses szempontok figyelembe vétele (jó terv!) Ehhez jó alap: MMT (Nemsokára lesz még szó róla!) Minden termékhez kerüljön átadásra teljesítménynyilatkozat és lehessen igazolni, hogy a beépített mennyiséghez igazodó igazoló dokumentum rendelkezésre áll Nyiri Szabolcs-EMI 44 22

23 Megvalósult állapot (helyszíni) minőség ellenőrzése A vonalas létesítmények építéséhez a helyszíni mérések továbbra is elengedhetetlenek Önminősítés rendszere alakult ki Európában, de ennek ellenőrzése különösen a nagy jelentőséggel bíró szerkezeteknél indokolt és szükséges Javasoljuk a harmonizál EN szabvány vagy NMÉ alapján készített teljesítménynyilatkozattal rendelkező termékek szúrópróbaszerű ellenőrzését! A NIF által beruházott útépítési projektekhez igazodóan javasolt a megrendelői kontrollmérések rendszerét kialakítani! Nyiri Szabolcs-EMI 45 Minőségirányítási rendszer: anyagminőség és technológia Egy összetett minőségirányítási rendszer bevezetése szükséges, amely komplexen kezeli a műszaki jogi dokumentációs problémákat Jogszabályok Nyiri Szabolcs-EMI 46 23

24 Néhány szó a szabványokról, a szabványosítás szintjei Nyiri Szabolcs-EMI 47 Szabványok a világban A nemzeti szabványosítással elő kell segíteni: a) az általános és ismételten alkalmazható eljárások, műszaki megoldások közrebocsátásával a termelés korszerűsítését, a szolgáltatások színvonalának javítását, b) a nemzetgazdasági igények érvényesítését a nemzetközi és az európai szabványosítási tevékenységben, c) a kereskedelem műszaki akadályainak elhárítását, d) a műszaki fejlesztés eredményeinek széles körű bevezetését, e) az élet, az egészség, a környezet, a vagyon, a fogyasztói érdekek védelmét és a biztonságot, f) a megfelelőségtanúsítás követelményrendszerének kialakítását, g) a hazai termékek és szolgáltatások nemzetközi elismertetését. Folyamatos fejlesztés, új szabványok illetve kiadások Nemzeti és közösségi érdek, de elsősorban NEM ÁLLAMI FELADAT Nem jogszabály! (Jogszabályokat az állami szervek dolgozzák ki, állami forrásból és alkalmazásuk kötelező!) Nyiri Szabolcs-EMI 48 24

25 A szabványosítás története a világon Első szabványok a világban: Anglia, XIX. Század 1906: IEC (elektrotechnika) 1926: nemzetek szabványügyi intézményeinek nemzetközi szövetsége, az ISA 1947: Nemzetközi Szabványügyi Szervezet (ISO) 1975: Európai Szabványügyi Bizottság (CEN) 1973: Európai Elektrotechnikai Szabványügyi Bizottság (CENELEC) 1988: Európai Távközlési Szabványügyi Intézet (ETSI) Nyiri Szabolcs-EMI 49 A szabványosítás története Magyarországon 1868: megjelentek az első szabványos előírások 1875: Ybl Miklós irányításával megkezdték építőanyagok szabványosítását (Magyar Mérnök- és Építészegylet) 1921: a világon a legelsők között alakult meg a Magyar Ipari Szabványosító Bizottság (alelnök: Kandó Kálmán) 1933: Magyar Szabványügyi Intézet, 1941: Magyar Szabványügyi Intézet Egyesületet 1951: Magyar Szabványügyi Hivatal 1995: Magyar Szabványügyi Testület Nyiri Szabolcs-EMI 50 25

26 A szabványosítás alapelvei Önkéntesség (kidolgozásában való részvétel és az alkalmazás is önkéntes) Nyilvánosság és nyitottság Közmegegyezés Tárgyszerűség Ellentmondás-mentesség és összefüggőség A tudomány, a műszaki gyakorlat és a tapasztalat általános eredményeinek figyelembe vétele Gazdaságosság ( jót a jó felhasználási területre ) Nyiri Szabolcs-EMI 51 A szabványosítás szintjei: Vállalati szabványok Ágazati szabvány ( Útügyi Műszaki Előírások) Nemzeti szabvány (MSZ, MSZE) Regionális szabvány (pl EN illetve harmonizált EN, ENV) Nemzetközi szabványok (pl ISO, CEN) A megjelenő harmonizált EN szabványokkal ellentétes nemzeti szabványokat vissza kell vonni! Nyiri Szabolcs-EMI 52 26

27 Szabványok főbb típusai Termékszabvány Vizsgálati szabvány Beépítést leíró szabvány Tervezési szabvány Fenntartási, üzemeltetési követelményeket leíró szabvány Nyiri Szabolcs-EMI 53 A szabványosítás területei (ICS kódok alapján) ICS kódok: B3FDB832A1B0D9C6E6E58F2D7ED792?p_p_id=mszt webshop_war_msztwaportlet&p_p_lifecycle=1&p_p_c ol_count=1&p_p_state=normal&p_p_mode=view&_mszt webshop_war_msztwaportlet_javax.portlet.action=sea rch Nyiri Szabolcs-EMI 54 27

28 ICS Elnevezés Építőipar 91 Építőanyagok és építés Fizikai tervezés. Várostervezés Épületek Épületelemek Épületszerkezetek Külső szerkezetek Építőanyagok Épületek külső és belső védelme Épületgépészeti berendezések Világítás Belső befejező munkák Épülettartozékok Építéstechnológia Építési állványok, gépek Nyiri Szabolcs-EMI 55 ICS Elnevezés Mélyépítés általában Földmunkák. Földkiemelés. Alapozásépítés. Föld alatti munkák Külső vízvezeték-rendszerek Külső szennyvízrendszerek Hídépítés Alagútépítés Útépítés Vasútépítés Kötélpályák építése Repülőtér-építés Csatornák, kikötők és gátak építése Vízépítés 93 Mélyépítés Nyiri Szabolcs-EMI 56 28

29 Fontos ágazati előírásaink: Útügyi Műszaki Előírások Kiadja: Magyar Út és Vasútügyi Testület (MAÚT) 1994-ben alakult, mintegy 200 előírást adott ki és frissít rendszeresen Tevékenységét szakmai bizottságokon keresztül végzi Az előírások alkalmazása az állami főbb szereplők számára kötelező (volt) A kiadott ÚME-kat a legjobb gyakorlat ( Best Practice ) elvén továbbra is célszerű alkalmazni! Nyiri Szabolcs-EMI 57 Hivatkozás a szabványokra Évszámmal ellátott, merev hivatkozás MSZ EN :2006 Évszám nélküli, rugalmas MSZ EN Általános hivatkozás Az érvényes aszfalttechnológiai szabványok szerint. Nyiri Szabolcs-EMI 58 29

30 és most folytassuk a projektek minőségbiztosításának rendszerével, benne az MMT-vel Nyiri Szabolcs-EMI 59 Mintavételi és Megfelelőségigazolási Terv (MMT) A kivitelezés megkezdése előtt az adott projektre vonatkozóan Mintavételi és Megfelelőségigazolási Terv (MMT) készítése A terv összeállítását úgy kell elvégezni, hogy az adott projekten az összes elvégzendő tevékenység, folyamat a kivitelezés során a szabványoknak és előírásoknak megfelelően ellenőrzésre kerüljön. A Mintavételi tervnek és a kapcsolódó dokumentumoknak biztosítani kell minden egyes beépített tétel NYOMONKÖVETHETŐSÉGÉT!!! Nyiri Szabolcs-EMI 60 30

31 MMT definíciója a NIF minőségügyi előírásaiban Mintavételi és Megfelelőségigazolási Terv (Mintavételi és Minősítési Terv (MMT): az a dokumentum, amelyet a Vállalkozó készít a Műszaki Követelmények betartásával, és amely azonosítható módon (megnevezés, építményszám, tételszám) tartalmazza az adott szerkezetre, rétegre vonatkozóan a megfelelőségigazolás módját, a mintavételek, az elvégzendő vizsgálatok és mérések megnevezését, módszerét, gyakoriságát, minősítendő (vonatkozási) mennyiségeit, továbbá tartalmazza az elvégzendő mintavételek, vizsgálatok és mérések darabszámát, az előírt értékeket, a megengedett tűréseket és a megfelelőség értékelésének módszerét (szabvány, előírás száma). Nyiri Szabolcs-EMI 61 Lehetséges főbb munkafázisok listája (Út és hídépítés) ÚTÉPÍTÉS Töltésalapozás Töltésépítés Földmű felső rétegei Cementes stabilizáció Aszfaltok (rétegenként) Elválasztó sáv Üzemi átjáró Korlátok Zajvédőfal, kerítés Befejező munkák Vízépítés HÍDÉPÍTÉS Hídháttöltés Szigetelés, Próbacölöpözés Aszfaltok Cölöpözés Surrantók Cölöpösszefogó gerenda Sóvédelem Pillérek Befejező munkák Pillér fejgerenda Hídfő szárnyfal Saruk és sarugerenda Hídgerenda elh Pályalemez Szegély Nyiri Szabolcs-EMI 62 31

32 Lehetséges főbb munkafázisok listája (magasépítés) Bontási munkák Földmunkák Alapozás Helyszíni vasbeton szerkezetek Előregyártott vasbeton szerkezetek Falazott szerkezetek Vakolatok Acélszerkezetek Szigetelések Ács, bádogos, tetőfedési munkák Nyílászárók, üvegfalak Homlokzatburkolatok Szárazépítés Esztrichek, ipari padló Álpadló Burkolatok Felületképzések Külső közművek Vízellátás, csatornázás Hűtés-fűtés szerelés Szellőzés szerelés Erősáramú rendszerek Gyengeáramú rendszerek Kertépítés Nyiri Szabolcs-EMI 63 Figyelembe vett dokumentumok A MMT-kben meg kell adni az adott munkarész minősítése mi alapján történik. Ezek az alábbiak lehetnek: Jogszabályok Vonatkozó szabványok (MSZ, MSZ EN, DIN. ISO, stb) a vállalkozási szerződésben meghatározottak szerint egyedi megállapodás alapján Projekt műszaki előírások Kiviteli tervdokumentáció Technológiai utasítás(ok) Gyártói előírás(ok) Alkalmazástechnikai előírás(ok) Nyiri Szabolcs-EMI 64 32

33 Vizsgálatok dokumentálása Az MMT-kben meg kell határozni, hogy az elvégzett vizsgálat dokumentálása milyen formában történik. Ezek az alábbiak lehetnek: Építési napló bejegyzések Átadás-átvételi jegyzőkönyvek Mérési, vizsgálati jegyzőkönyvek Szakvélemények Helyszíni szemrevételezési lapok» Egyéb definiált eljárás hiányában a szemrevételezési lapok tartalmazzák az adott munkarész pontos meghatározását és a vizsgálatához szükséges lépéseket. Nyiri Szabolcs-EMI 65 Dokumentáció (minősítési, átadási) A dokumentálás a projekt végrehajtásának megkezdése előtt kezdődik a Mintavételi és Megfelelőségigazolási Terv elkészítésével, melyet a projekt megvalósulási fázisában szükség esetén módosítani, egészíteni lehet. A vizsgálatok, ellenőrzések elvégzése és dokumentálása a projekt megvalósulási fázisával egyidejűleg folyamatosan történik. Amennyiben a projekt rendszerében szükséges, úgy az MMT-ket és/vagy a vizsgálati bizonyítékokat a projektre kijelölt minőségellenőrrel vagy független mérnökkel ellen kell jegyeztetni. Nyiri Szabolcs-EMI 66 33

34 Hiba esetén: Nemmegfelelőségek gyors kezelésének eljárása Hibás mérés, teljesítés esetén egyedileg kell meghatározni, hogy a hiba kijavításához milyen intézkedésekre van szükség. Ehhez eljárásrend és formanyomtatványok tartoz(hat)nak 67 A projektre szabva A gyakoriságok és mennyiségek ismeretében kialakul a teljes vizsgálati / dokumentálási mennyiség.» Megbízható tartalomjegyzék születik a projekt minősítéshez! Nyiri Szabolcs-EMI 68 34

35 Hogy lehet ezt nyilvántartani? TU-k, MMT-k táblázatos nyilvántartása szükséges jól átgondolt kódolással, és dokumentum azonosító számozással Nyiri Szabolcs-EMI 69 MMT minta MINTAVÉTELI ÉS MEGFELELŐSÉGIGAZOLÁSI TERV MINTA Azonosító szám 1. oldal Ssz Munka -rész 1 Vizsgálat típusa, megn. Vonatkoz ó előírások Gyakorisá g mennyiség / vizsgálati darabszám Előírt követelmények, megengedett eltérések Eredmény megadásá nak módja Nyiri Szabolcs-EMI 70 35

36 Helyszíni szemrevételezési lap minta PROJEKT Megnevezése HELYSZÍNI SZEMREVÉTELEZÉSI LAP MINTA Dátum: Ssz Ellenőrzött művelet VIZSGÁLAT Értékelés Megfelel Hibás Dátum Javítási módszer Rendb en? Dátum Aláírás Nyiri Szabolcs-EMI 71 Nyiri Szabolcs-EMI 72 36

37 Nyiri Szabolcs-EMI 73 A rendszer alkalmazásának előnyei Megbízó/beruházó számára: biztosíthatja az elvárt anyagminőség tisztázását előre, meggyőződhet arról, hogy milyen teljesítményt fog kapni Kivitelező számára: Biztos lehet abban, hogy milyen dokumentumokkal igazolhatja a teljesítését Műszaki ellenőr számára: rendszer szintű elköteleződés a megfelelő minőség és a jogszabályok kielégítése vonatkozásában Nyiri Szabolcs-EMI 74 37

38 Összefoglalásul A minőségügy az építőipar egyik alapvető kérdése! Szabványok és jogszabályok keretezik! Anyagok - Technológiák - Kivitelezés Ne féljünk a nemmegfelelőségtől! Megfelelő MMT rendszer megnyugtató biztonságot ad az összes részvevőnek Hatósági ellenőrzések későbbi EU-s ellenőrzések esetében fontos dokumentumok állnak rendelkezésre! Mindig előfordul hiba, de legalább törekedjünk a tökéletesre! Nyiri Szabolcs-EMI 75 1) Mi a különbség a szabvány és a jogszabály között? 2) Mik a szabvány készítés alapelvei? 3) Milyen információkat kell tartalmazzon egy technológiai utasítás (TU)? 4) Mi a különbség az Építőipari Műszaki Engedély(ÉME) és a Nemzeti Műszaki Értékelés (NMÉ) között? 5) Milyen oszlopokat, információkat kell tartalmazni egy Mintavételi és Megfelelőségigazolási Tervnek (MMT)? Nyiri Szabolcs-EMI 76 38

39 Köszönöm a figyelmet! Nyiri Szabolcs Szakértői iroda vezető sznyiri@emi.hu Telefon: Nyiri Szabolcs-EMI 77 39
