1 STX812M STX815M STX825 STX835 STX818S STX828S

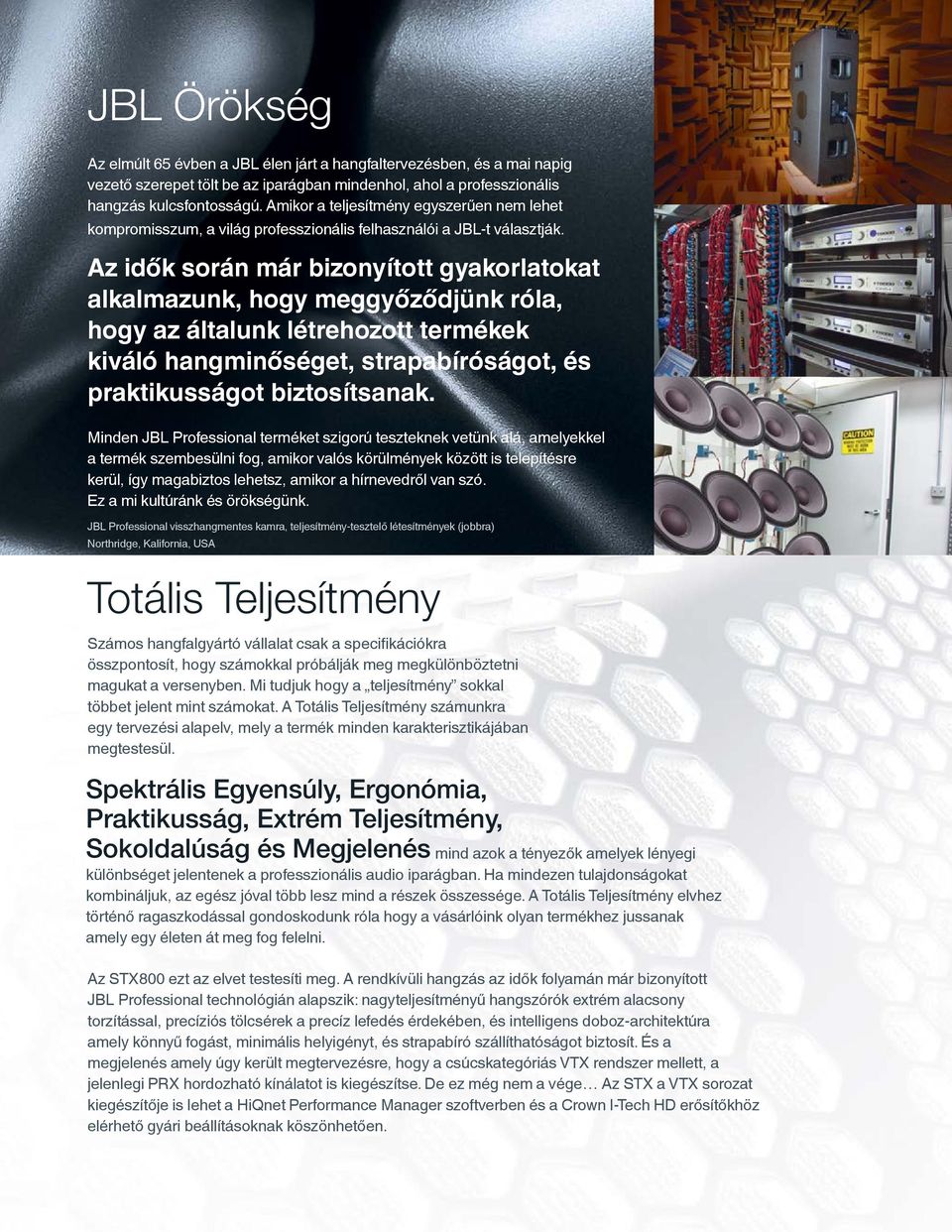

2 JBL Örökség Az elmúlt 65 évben a JBL élen járt a hangfaltervezésben, és a mai napig vezető szerepet tölt be az iparágban mindenhol, ahol a professzionális hangzás kulcsfontosságú. Amikor a teljesítmény egyszerűen nem lehet kompromisszum, a világ professzionális felhasználói a JBL-t választják. Az idők során már bizonyított gyakorlatokat alkalmazunk, hogy meggyőződjünk róla, hogy az általunk létrehozott termékek kiváló hangminőséget, strapabíróságot, és praktikusságot biztosítsanak. Minden JBL Professional terméket szigorú teszteknek vetünk alá, amelyekkel a termék szembesülni fog, amikor valós körülmények között is telepítésre kerül, így magabiztos lehetsz, amikor a hírnevedről van szó. Ez a mi kultúránk és örökségünk. JBL Professional visszhangmentes kamra, teljesítmény-tesztelő létesítmények (jobbra) Northridge, Kalifornia, USA Totális Teljesítmény Számos hangfalgyártó vállalat csak a specifikációkra összpontosít, hogy számokkal próbálják meg megkülönböztetni magukat a versenyben. Mi tudjuk hogy a teljesítmény sokkal többet jelent mint számokat. A Totális Teljesítmény számunkra egy tervezési alapelv, mely a termék minden karakterisztikájában megtestesül. Spektrális Egyensúly, Ergonómia, Praktikusság, Extrém Teljesítmény, Sokoldalúság és Megjelenés mind azok a tényezők amelyek lényegi különbséget jelentenek a professzionális audio iparágban. Ha mindezen tulajdonságokat kombináljuk, az egész jóval több lesz mind a részek összessége. A Totális Teljesítmény elvhez történő ragaszkodással gondoskodunk róla hogy a vásárlóink olyan termékhez jussanak amely egy életen át meg fog felelni. Az STX800 ezt az elvet testesíti meg. A rendkívüli hangzás az idők folyamán már bizonyított JBL Professional technológián alapszik: nagyteljesítményű hangszórók extrém alacsony torzítással, precíziós tölcsérek a precíz lefedés érdekében, és intelligens doboz-architektúra amely könnyű fogást, minimális helyigényt, és strapabíró szállíthatóságot biztosít. És a megjelenés amely úgy került megtervezésre, hogy a csúcskategóriás VTX rendszer mellett, a jelenlegi PRX hordozható kínálatot is kiegészítse. De ez még nem a vége Az STX a VTX sorozat kiegészítője is lehet a HiQnet Performance Manager szoftverben és a Crown I-Tech HD erősítőkhöz elérhető gyári beállításoknak köszönhetően.

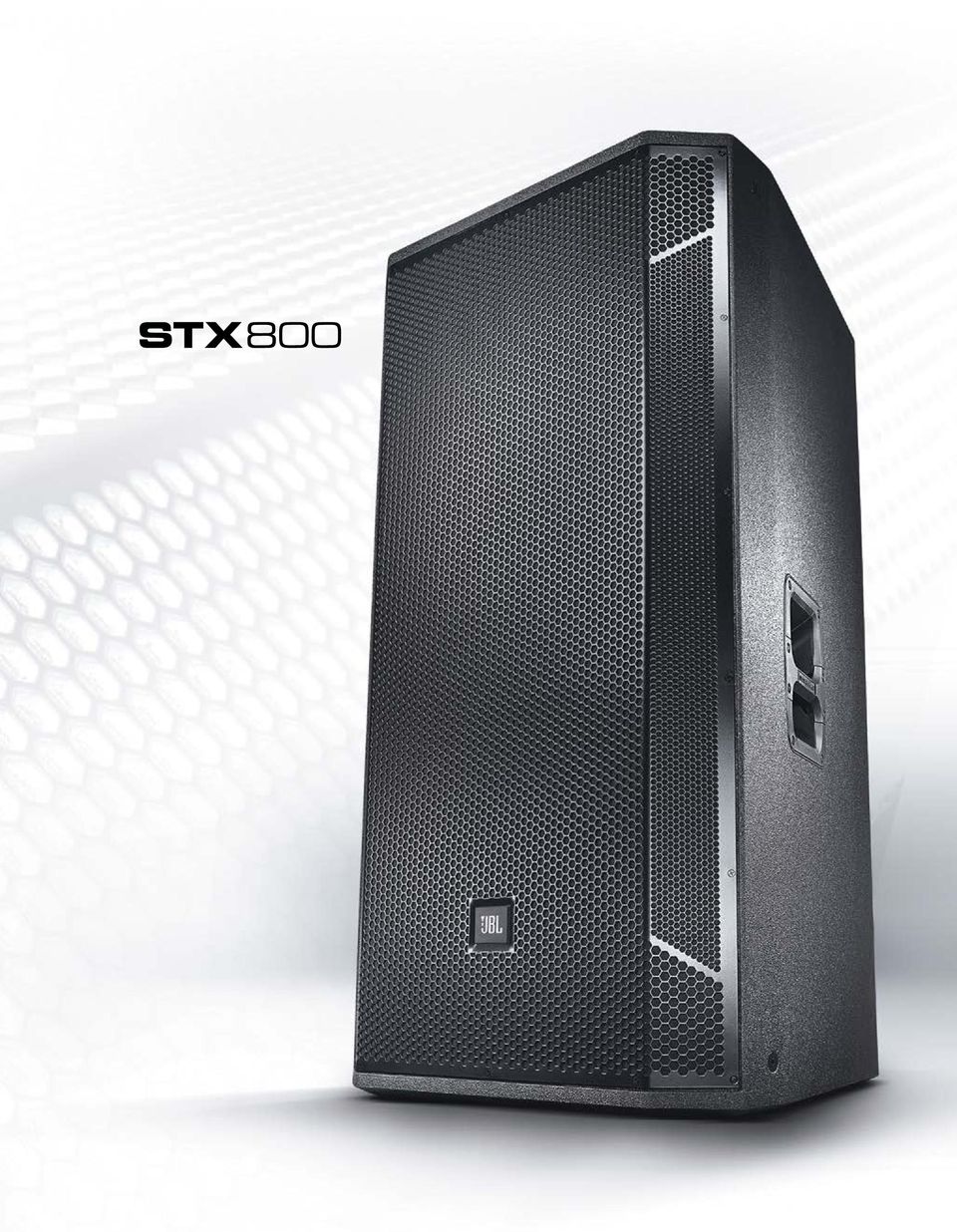

3

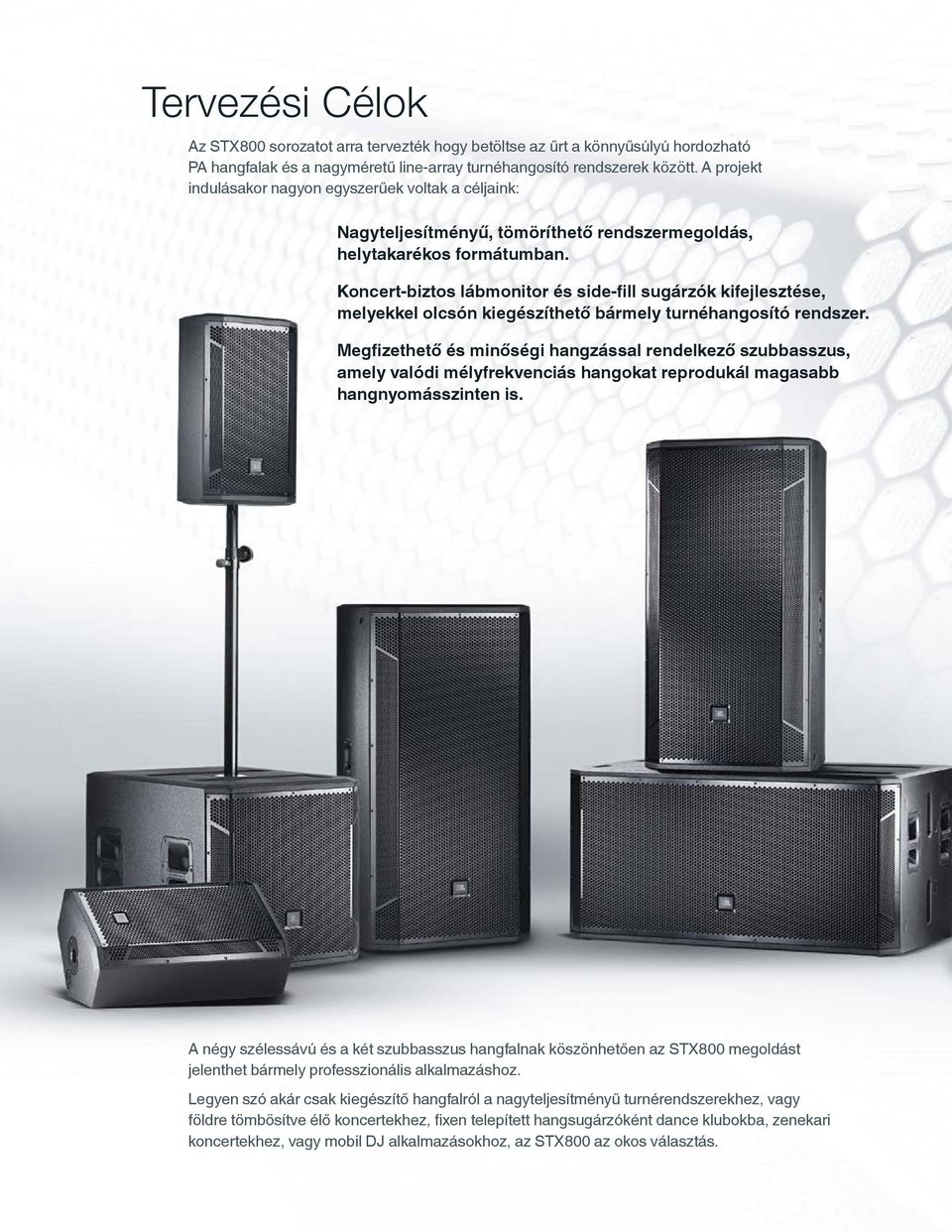

4 Tervezési Célok Az STX800 sorozatot arra tervezték hogy betöltse az űrt a könnyűsúlyú hordozható PA hangfalak és a nagyméretű line-array turnéhangosító rendszerek között. A projekt indulásakor nagyon egyszerűek voltak a céljaink: Nagyteljesítményű, tömöríthető rendszermegoldás, helytakarékos formátumban. Koncert-biztos lábmonitor és side-fill sugárzók kifejlesztése, melyekkel olcsón kiegészíthető bármely turnéhangosító rendszer. Megfizethető és minőségi hangzással rendelkező szubbasszus, amely valódi mélyfrekvenciás hangokat reprodukál magasabb hangnyomásszinten is. A négy szélessávú és a két szubbasszus hangfalnak köszönhetően az STX800 megoldást jelenthet bármely professzionális alkalmazáshoz. Legyen szó akár csak kiegészítő hangfalról a nagyteljesítményű turnérendszerekhez, vagy földre tömbösítve élő koncertekhez, fixen telepített hangsugárzóként dance klubokba, zenekari koncertekhez, vagy mobil DJ alkalmazásokhoz, az STX800 az okos választás.

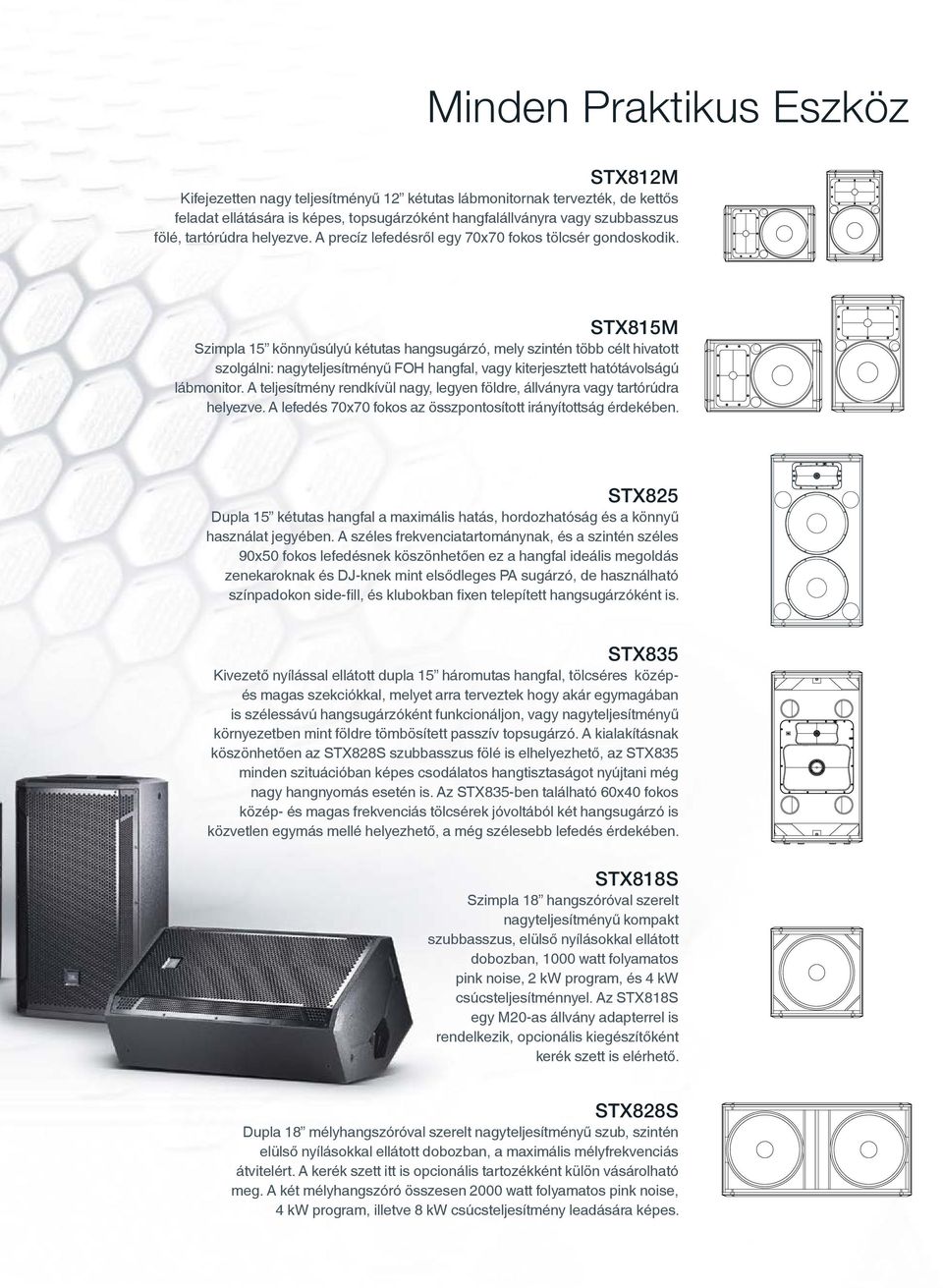

5 Minden Praktikus Eszköz STX812M Kifejezetten nagy teljesítményű 12 kétutas lábmonitornak tervezték, de kettős feladat ellátására is képes, topsugárzóként hangfalállványra vagy szubbasszus fölé, tartórúdra helyezve. A precíz lefedésről egy 70x70 fokos tölcsér gondoskodik. STX815M Szimpla 15 könnyűsúlyú kétutas hangsugárzó, mely szintén több célt hivatott szolgálni: nagyteljesítményű FOH hangfal, vagy kiterjesztett hatótávolságú lábmonitor. A teljesítmény rendkívül nagy, legyen földre, állványra vagy tartórúdra helyezve. A lefedés 70x70 fokos az összpontosított irányítottság érdekében. STX825 Dupla 15 kétutas hangfal a maximális hatás, hordozhatóság és a könnyű használat jegyében. A széles frekvenciatartománynak, és a szintén széles 90x50 fokos lefedésnek köszönhetően ez a hangfal ideális megoldás zenekaroknak és DJ-knek mint elsődleges PA sugárzó, de használható színpadokon side-fill, és klubokban fixen telepített hangsugárzóként is. STX835 Kivezető nyílással ellátott dupla 15 háromutas hangfal, tölcséres középés magas szekciókkal, melyet arra terveztek hogy akár egymagában is szélessávú hangsugárzóként funkcionáljon, vagy nagyteljesítményű környezetben mint földre tömbösített passzív topsugárzó. A kialakításnak köszönhetően az STX828S szubbasszus fölé is elhelyezhető, az STX835 minden szituációban képes csodálatos hangtisztaságot nyújtani még nagy hangnyomás esetén is. Az STX835-ben található 60x40 fokos közép- és magas frekvenciás tölcsérek jóvoltából két hangsugárzó is közvetlen egymás mellé helyezhető, a még szélesebb lefedés érdekében. STX818S Szimpla 18 hangszóróval szerelt nagyteljesítményű kompakt szubbasszus, elülső nyílásokkal ellátott dobozban, 1000 watt folyamatos pink noise, 2 kw program, és 4 kw csúcsteljesítménnyel. Az STX818S egy M20-as állvány adapterrel is rendelkezik, opcionális kiegészítőként kerék szett is elérhető. STX828S Dupla 18 mélyhangszóróval szerelt nagyteljesítményű szub, szintén elülső nyílásokkal ellátott dobozban, a maximális mélyfrekvenciás átvitelért. A kerék szett itt is opcionális tartozékként külön vásárolható meg. A két mélyhangszóró összesen 2000 watt folyamatos pink noise, 4 kw program, illetve 8 kw csúcsteljesítmény leadására képes.

6 CMCD (Cone Midrange Compression Driver) Bizonyított Technológia Nagyobb Teljesítmény, Kevesebb Torzítás, SVGC Technológia Mint minden JBL terméknél, a technológia az STX800 esetében is az alapoktól kezdve épült fel, hogy a lehető legjobb komponensek kerüljenek felhasználásra a termékek kategóriájában. Az STX800 hangszórók a VGC technológia legújabb evolúciós lépcsőfokát jelentő SVGC technológiát hordozzák magukban. A VGC előnyeit kihasználva alacsony teljesítmény kompresszió, alacsony torzítás, nagy teljesítmény, alacsonyabb tömeg, és kifinomultabb átvitel az SVGC hangszórók még nagyobb teljesítmény leadására képesek a még hatékonyabb hőelnyelésnek köszönhetően, melyhez minimális dinamikai kompresszió, és a még alacsonyabb torzítás érdekében tovább finomított mágnes topológia is társul. Az STX835 típusban került alkalmazásra a JBL szabadalmaztatott CMCD technológiája, mely révén nagyon kevés középfrekvenciás torzítás, megnövekedett érzékenység, kiterjesztett sávszélesség és tovább javított fázis-koherencia vált elérhetővé. A CMCD a Progressive Transition (PT) tölcsérekkel kiegészítve optimális lesugárzási képességet és kiszámíthatóbb akusztikus teljesítményt biztosítanak a valós alkalmazások során. Kompressziós magas frekvenciás hangszórók A magas frekvenciás hangok megszólaltatásáról a JBL 2432H 3, és a 2453H 4 tekercsméretű, titánium membrános, neodymium kompressziós sugárzók gondoskodnak. A neodymium alkalmazásából adódó súlycsökkenés mellett, a nagyméretű tekercs és a membrán jóvoltából ezek a hangszórók nagyobb teljesítmény leadására képesek kevesebb torzítással és megnövelt fázis koherenciával, amely kifinomult kristálytiszta magas frekvenciás hangokat eredményez. Szabadalmaztatott Progressive Transition (PT) tölcsérek A magas frekvenciás hangszórók a JBL szabadalmaztatott Progressive Transition tölcséreivel vannak felszerelve mely tovább javított konstans lesugárzási szögeket és irányítottságot, kevesebb torzítást és összességében magas Q csúcsoktól mentes, kifinomult frekvencia átvitelt jelent. A széles lesugárzási szögek kompromisszumok nélkül érhetők el, mindemellett a harmonikus torzítás is minimálisra csökkent így mindenféle durvaság nélkül is maximális hangnyomást nyerhetünk ki a kompressziós sugárzóból. Bi-amp vagy Szélessáv Minden két- és háromutas STX800 modell használható bi-amp vagy szélessávú módban is. Az üzemmódok között a bemeneti panelon található süllyesztett kapcsoló segítségével választhatunk. A szubok esetében ugyanilyen típusú kapcsolóval választhatunk a ±1 és ±2 működések között. 100 Órás Tortúra Teszt Mint minden JBL Professional termék, az STX széria is átesett a JBL brutális tortúra tesztjén. Az iparágban egyedülálló módon a JBLnél minden komponenst alávetnek a tortúrának, a hangfalat 100 órán keresztül folyamatos nagy hangerejű terhelésnek teszik ki, hogy a hangrendszer kivételes teljesítményt nyújtson évek múlva, több ezer órás működés és számtalan kemény pakolást követően is. Dobozok AZ STX széria többrétegű dobozai precíziós CNC mérnöki technikákkal készültek, mely precíz tűréseket és egységes gyártást eredményez. Mindegyik STX doboz csúcsminőségű nyír-/nyárfa furnérból készül, további belső merevítésekkel és választóréteggel kiegészítve az akusztikailag káros belső rezonanciák csökkentésének érdekében. A dobozok a JBL rendkívül strapabíró DuraFlex anyagával vannak bevonva mely hosszú évekre tartósságot biztosít. A rendkívül ellenálló 14-gauge-es acélrácsok komoly védelmet nyújtanak a komponenseknek. A hátoldalán akusztikai szivaccsal felöltöztetett rácsot úgy tervezték hogy az akusztikai interferencia minimális legyen. Függesztés Az STX812M kivételével mindegyik szélessávú STX800 modell tartalmaz M10-es függesztési pontokat, a gyors és biztonságos függesztéshez.

7 Konfigurációk és Alkalmazások Egyszerű Hangrendszer STX812M vagy STX815M állványon vagy STX815M függesztve PA FOH rendszer kisebb zenekaroknak Templomok Mobil DJ Lábmonitorok STX812M vagy STX815M Énekesek Nyilvános Beszédek Zenészek Egyszerű Szub/Szatellit STX815M vagy STX812M és egy STX818S szub Élő Zenekar Mobil DJ Zenei Playback PA Közepes Hangrendszer STX825 Élő Zenekar (az összes hangszer a PA-n keresztül szólal meg) Hangosabb Mobil DJ Színpadi Side-Fill Hangosabb Dance Klubok Közepes Szub/Szatellit STX825 és STX818S vagy STX828S Élő Zenekar (az összes hangszer a PA-n keresztül szólal meg) Hangosabb Mobil DJ Színpadi Side-Fill Hangosabb Dance Klubok Nagyméretű Hangrendszer STX835 és STX828S tömb (Megduplázható, a topsugárzók egymás mellé rakhatók) Kül- és Beltéri Élőzene Színházak és Koncerttermek Színpadi Side-Fill Hangosabb Dance Klubok Tökéletes Integráció Az STX800 széria kompatibilis a Crown Audio VRack konfigurációjával és az új V5 verziószámot viselő gyári beállításokkal, optimális erősítést és jelfeldolgozást biztosítva minden hangfalnak. Nincs szükség fáradtságos rack építésre, a VRack esetében semmi esélye a helytelen csatlakoztatásnak, drámaian lecsökkentve ezáltal az esetleges hibalehetőségeket. A VRack az STX hangfalak VTX rendszerbe történő integrálása esetén is kompatibilitást biztosít. JBL HiQnet Performance Manager szoftver Az STX széria a JBL HiQnet Performance Manager szoftverbe is integrálásra került, mely egy rendkívül felhasználóbarát kezelőfelületen lépésről-lépésre segíti a tervezési, vezérlési, és konfigurációs folyamatokat. És mivel a Performance Manager kompatibilis a VTX line-array rendszerekkel is, az STX hangfalak integrációja is rendkívül hatékony és intelligens környezetben zajlik. Minden teszt, beállítás és kalibráció vezérlő interfész beépített, nincs szükség további egyedi panelek tervezésére. A dedikált Show mód biztosít minden monitorés vezérlőszervet amelyre csak szükséges lehet egy élő előadás során.

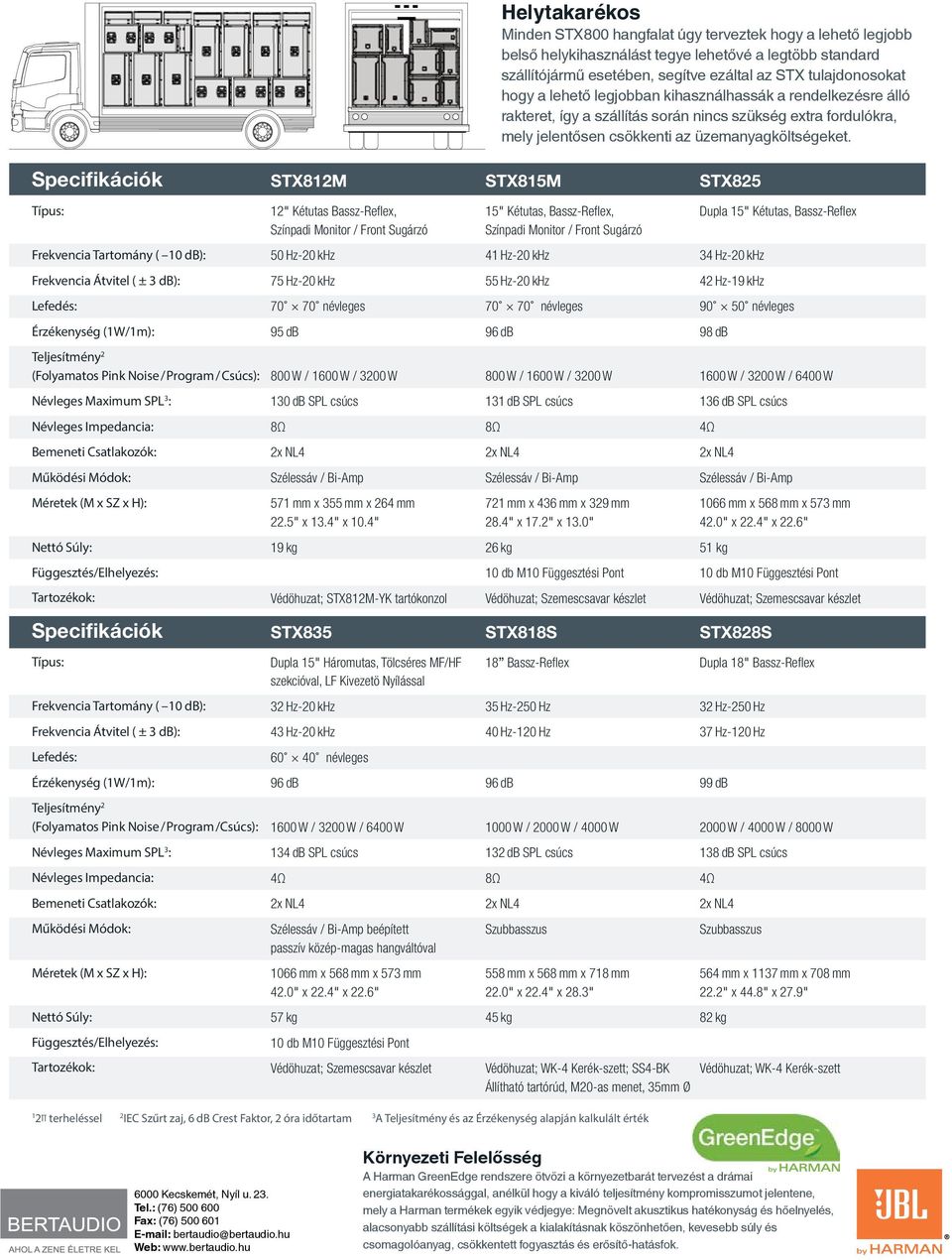

8 Helytakarékos Minden STX800 hangfalat úgy terveztek hogy a lehető legjobb belső helykihasználást tegye lehetővé a legtöbb standard szállítójármű esetében, segítve ezáltal az STX tulajdonosokat hogy a lehető legjobban kihasználhassák a rendelkezésre álló rakteret, így a szállítás során nincs szükség extra fordulókra, mely jelentősen csökkenti az üzemanyagköltségeket. Specifikációk STX812M STX815M STX825 Típus: 12" Kétutas Bassz-Reflex, Színpadi Monitor / Front Sugárzó 15" Kétutas, Bassz-Reflex, Színpadi Monitor / Front Sugárzó Dupla 15" Kétutas, Bassz-Reflex Frekvencia Tartomány ( 10 db): 50 Hz-20 khz 41 Hz-20 khz 34 Hz-20 khz Frekvencia Átvitel ( ± 3 db): 75 Hz-20 khz 55 Hz-20 khz 42 Hz-19 khz Lefedés: névleges névleges névleges Érzékenység (1W/1m): 95 db 96 db 98 db Teljesítmény 2 (Folyamatos Pink Noise / Program / Csúcs): Névleges Maximum SPL 3 : Névleges Impedancia: Bemeneti Csatlakozók: Működési Módok: Méretek (M x SZ x H): Nettó Súly: Függesztés/Elhelyezés: Tartozékok: 800 W / 1600 W / 3200 W 130 db SPL csúcs 8Ω Szélessáv / Bi-Amp 571 mm x 355 mm x 264 mm 22.5" x 13.4" x 10.4" 19 kg Védöhuzat; STX812M-YK tartókonzol 800 W / 1600 W / 3200 W 131 db SPL csúcs 8Ω Szélessáv / Bi-Amp 721 mm x 436 mm x 329 mm 28.4" x 17.2" x 13.0" 26 kg 10 db M10 Függesztési Pont Védöhuzat; Szemescsavar készlet 1600 W / 3200 W / 6400 W 136 db SPL csúcs 4Ω Szélessáv / Bi-Amp 1066 mm x 568 mm x 573 mm 42.0" x 22.4" x 22.6" 51 kg 10 db M10 Függesztési Pont Védöhuzat; Szemescsavar készlet Specifikációk STX835 STX818S STX828S Típus: Dupla 15" Háromutas, Tölcséres MF/HF szekcióval, LF Kivezetö Nyílással 18 Bassz-Reflex Dupla 18" Bassz-Reflex Frekvencia Tartomány ( 10 db): 32 Hz-20 khz 35 Hz-250 Hz 32 Hz-250 Hz Frekvencia Átvitel ( ± 3 db): 43 Hz-20 khz 40 Hz-120 Hz 37 Hz-120 Hz Lefedés: névleges Érzékenység (1W/1m): 96 db 96 db 99 db Teljesítmény 2 (Folyamatos Pink Noise / Program /Csúcs): Névleges Maximum SPL 3 : Névleges Impedancia: Bemeneti Csatlakozók: Működési Módok: Méretek (M x SZ x H): Nettó Súly: Függesztés/Elhelyezés: Tartozékok: 1600 W / 3200 W / 6400 W 134 db SPL csúcs 4Ω Szélessáv / Bi-Amp beépített passzív közép-magas hangváltóval 1066 mm x 568 mm x 573 mm 42.0" x 22.4" x 22.6" 57 kg 10 db M10 Függesztési Pont Védöhuzat; Szemescsavar készlet 1000 W / 2000 W / 4000 W 132 db SPL csúcs 8Ω Szubbasszus 558 mm x 568 mm x 718 mm 22.0" x 22.4" x 28.3" 45 kg Védöhuzat; WK-4 Kerék-szett; SS4-BK Állítható tartórúd, M20-as menet, 35mm Ø 2000 W / 4000 W / 8000 W 138 db SPL csúcs 4Ω Szubbasszus 564 mm x 1137 mm x 708 mm 22.2" x 44.8" x 27.9" 82 kg Védöhuzat; WK-4 Kerék-szett 1 2 terheléssel 2 IEC Szűrt zaj, 6 db Crest Faktor, 2 óra időtartam 3 A Teljesítmény és az Érzékenység alapján kalkulált érték 6000 Kecskemét, Nyíl u. 23. Tel.: (76) Fax: (76) bertaudio@bertaudio.hu Web: Környezeti Felelősség A Harman GreenEdge rendszere ötvözi a környezetbarát tervezést a drámai energiatakarékossággal, anélkül hogy a kiváló teljesítmény kompromisszumot jelentene, mely a Harman termékek egyik védjegye: Megnövelt akusztikus hatékonyság és hőelnyelés, alacsonyabb szállítási költségek a kialakításnak köszönhetően, kevesebb súly és csomagolóanyag, csökkentett fogyasztás és erősítő-hatásfok.
