SBS Alkalmazástechnikai Útmutató
|
|
- Ignác Lukács
- 5 évvel ezelőtt
- Látták:
Átírás
1 SBS Alkalmazástechikai Útmutató Kisépület-redszer
2 Tartalom T I S Z T E LT M E G R E N D E L Ô N K! 2.) Elôfúrás, két keret össze- és felállítása(szigetelt + szigeteletle) Szereték köszöetet modai bizalmáért, hogy a Lidab Kft. legújabb fejlesztésû termékét, a Lidab SBS Kisépület-redszert választotta. A redszer egy hosszú fejlesztése keresztül yerte el végleges formáját, amelybe igyekeztük mide részletet úgy kialakítai, hogy az Öök teljes megelégedésére szolgáljo. Reméljük sikerült a végterméket olya szite megtervezi, amely bebizoyítja a köyûszerkezetes építési redszerek elôyeit és igazolja az Öök választását. Aak érdekébe, hogy az épületet teherbírás és fukció szempotjából megfelelô legye, kérjük, figyelmese olvassa el az alábbiakat, valamit az összeszerelés megkezdése elôtt részletese taulmáyozza át az Alkalmazástechikai Útmutatót. 3.) Tartószerkezet készre szerelése (szigetelt + szigeteletle) Általáos redszerjellemzôk: Összeállítási sorred Bevezetô 1.) Alaprajz, lehorgoyzás (szigetelt + szigeteletle) Méretek 4.1.) Tetôhéjalás (szigetelt) A Lidab SBS Kisépület-redszer, illetve az Alkalmazástechikai Útmutató lehetôséget teremt tetszôleges méretû hôszigetelt és hôszigeteletle épületek felállítására, az alábbi paramétereke belül: 4.2.) Tetôhéjalás (szigeteletle) - szélesség: - hosszúság: - vállmagasság: 5.1.) Falburkolás (szigetelt) 3,0-10,0 m (0,5 m-es modulokba), 3,0-12,0 m (1,0 m-es modulokba), 2,5-3,5 m (0,5 m-es modulokba). 5.2.) Falburkolás (szigeteletle) Felépítés 6.1) Szegélyezés (szigetelt) A redszer egy egyszerûe összeállítható, esztétikus megjeleésû, kisebb építészeti igéyû épületekre (garázsok, tárolók, yaralók), valamit agyobb fesztávolságú változatai bármilye fukciójú ipari épületre kidolgozott köyûszerkezetes redszer. A redszer alapját egy C geredákból, sarokmerev kapcsolatokkal összeállított kétcsuklós vázszerkezet adja. Az épületek külsô falburkolatát 0,5 mm vastagságú, 20 mm profilmagasságú LVP20 vagy LVP20 D trapézlemezek alkotják. A külsô tetôhéjazat lehet vagy az elôbbi paraméterekek megfelelô LTP20 vagy LTP20 D trapézlemez, illetve a Lidab Toplie cserepeslemez. Szigetelt épületél stadardkét LVP20 típusú, 0,4 mm vastagságú trapézlemez képezi a belsô burkolatot. Az épületek statikai redszere az alábbi méretû yílászárók beépítését teszi lehetôvé, a jelzett homlokzatoko: x 900 mm ablak, oromfalo és oldalfalo, x 2100 mm ajtó, oromfalo és oldalfalo, - tetszôleges méretû garázskapu oromfalo, de az épület fesztávolságáak és vállmagasságáak függvéyébe egy darab, maximum 4000 x 3500 mm-es, vagy két darab, maximum 2400 x 2800 mm-es. 6.2.) Szegélyezés (szigeteletle) Jegyzet Alkalmazott szabváyok, méretezés, miôsítés A tartószerkezet és a burkolati redszer méretezése a voatkozó magyar (MSZ) és európai (EUROCODE) szabváyok szerit törtét. A méretezés és szerkezeti kialakítás sorá felhaszált dokumetációk a következôk voltak: 2 2 Tartószerkezet: ÉMI Szakértôi Véleméy T-247/97, ÉMI Szakértôi Véleméy A-2066/1996, BME Acélszerkezetek Taszék által készített, csomópoti kialakítások kísérleti vizsgálata - Kutatási Jeletés, Vékoyfalú geredák Tervezési Útmutató. Burkolati redszer: ÉMI Szakértôi Véleméy A-2066/1996, ÉMI-804/1991 Alkalmassági Bizoyítváy, ÉMI M-467/1994 Vizsgálati Jegyzôköyv. 3 3
3 Fogadószit, alapozás Az épületekél felhaszált ayagok a tartószerkezet esetébe tûzihorgayzott, a burkolatok esetébe tûzihorgayzott és poliészteres korróziógátló bevoattal vaak ellátva. Az épületek ayagai em éghetôek, "tûzterjedés élküli" fokozatba sorolhatóak. Az épületek "D" Tûzveszélyességi Osztályak felelek meg (MSZ 14800/11 szerit). Figyelem! A teherhordó tartószerkezetek - ezáltal a komplett épületek - csak a kiadott tervek szerit és az Alkalmazástechikai Útmutatóba leírt módo építhetôek meg. A tartószerkezetbe módosítások em hajthatók végre, a szelvéyek semmilye módo em gyegíthetôek! A épület szerkezetébõl adódóa em érzékey a süllyedésekre ezért alapozáskét elegedõ egyszerû sávalapot vagy lemezalapot készítei. Az épület külö lehorgoyzó elemeket em igéyel ezért egy elõre elkészített beto alaptest is elegedõ, amibe a késõbbiek sorá fogatják le az épületet. A sávalapozás eseté az alaptestek követie kell az épület kotúr voalát és úgy kell kialakítai, hogy a fõtartó szerkezetek terhei midig közpotosa terheljék az alaptestet. Az alaptestet (ha egyéb más statikai igéy em merül fel) em szükséges vasalással elláti. A lemezlap készítését akkor ajáljuk, ha az épület fogadó padló szitje egyébkét is lemez szerkezet kialakítását követeli meg. A lemezszerkezet kialakításáál ajálott egy teherelosztó acélhálót lehelyezi egyéb kiegészítõ vasalás em szükséges. A fogadó szerkezet kialakításáál ügyeli kell a vízszites felület létrehozására és arra, hogy a kialakított égyszög szerelvéy mide esetbe derékszögû legye, valamit a beto szemagysága max. 16 mm. Az alaptest méreteiél ügyeli kell arra, hogy az épület kotúrvoaláál az alapozás külsõ síkja miimum 100 mm-rel yúljo túl. Ayagmiôségek Szerszámszükséglet, em biztosított kiegészítôk - vázszerkezet: tûzihorgayzott SUB350 (R y =350N/mm 2 ) acéllemez, vastagság 1,0 3,0 mm - burkolatok, szegélyek: tûzihorgayzott SUB250 (R y =250N/mm 2 ) alaplemez, szíoldalo 25 ìm poliészter, vagy 50 ìm TopCoat bevoat, vastagság 0,4 0,5 mm - kötôelemek: öfúró-ömetszô, PVDF tömítôalátétes csavarok Épületfizika A Lidab SBS Kisépület-redszer hôszigetelt épületeiek hôátbocsátási téyezôi (zárójelbe a szigetelôayag típusa): Egedélyeztetés, tervadaptáció - tetôbe: k=0,279 W/m 2 K (12 cm/14 kg/m 3 ) - oldalfalba: k=0,263 W/m 2 K (12 cm/14 kg/m 3 ) - oromfalba: k=0,440 W/m 2 K (12 cm/14 kg/m 3 ) A Lidab Kft. mide méretû és kialakítású SBS épületéhez biztosítja az egedélyeztetéshez szükséges statikai adatszolgáltatást, valamit az egedélyezési szitû terveket. A kiadott tervdokumetáció tartalma: - statikai megfelelôséget igazoló számítások, - alaprajz, keresztmetszeti és homlokzati rajzok. - csomópoti részletrajzok, - hôszigetelt épületek épületfizikai számításai. Ezeket a dokumetációkat kell egy megbízott tervezôvel adaptáltati, majd az adaptáció utái terveket egedélyezteti. Az épület felállításához a Lidab Kft. em biztosítja a talpelemek és a vezetõsí lehorgoyzásához szükséges dûbeleket valamit a lefogató csavarokat, alátétet. A dûbelek fajtáját a lefogató épület talpaiál fellépõ terhektõl és az alaptest beto miõségétõl függõe kell kiválasztai. A dûbelek kiválasztásáál kérje szakember segítségét a típus meghatározásához. A kisépület lehorgoyzó elemeiél keletkezõ erõkrõl a megredelt épületekhez mellékelt statikai dokumetációba találak adatokat. Ahhoz, hogy a szerelést házilagosa is el tudják végezi, az alábbi szerszámokra feltétleül szükségük va. A felsorolásba mide olya eszközt feltütettük, amelyre szükségük lesz, még a leg evidesebb dolgokat is. Alkoholos filctoll, ceruza, zsiór, kréta, derékszög, kétágú létra, mérõszalag, fúrógép, olló, kézi vagy elektromos lemezolló (ibbler), vízmérték, elektromos vagy akkumulátoros csavarbehajtó (yomatékszabályozóval ellátott fúrógép is megfelelõ) Garacia, garacia-felvételek A Lidab Kft. a Ptk. által elôírt szavatosságo túlmeôe, az jauár 1-é kiadott garacialevelébe foglaltakak megfelelôe, 15 év garaciát vállal termékeire. A garacia ormál köryezetbe való haszálat eseté érvéyes. Ameyibe a felhaszálás helye redkívül korrozív, vagy más, erôs kémiai hatású köryezetbe va (pl. magas sótartalmú levegô, álladó kotaktus vízzel, korrozív vegyszerekkel, füsttel, hamuval, állati ürülékkel), amelyek hatással lehetek a lemez felületére, a garacia érvéyét veszti. A lemezek hajlításakor a feldolgozási hômérséklet, azaz a lemez hômérséklete em lehet alacsoyabb, mit gépi hajlításál -10 C, kézi hajlításál pedig +5 C. A lemezeket tilos mechaikus, vagy vegyi úto megsértei. Az összeszerelésél keletkezett bevoati sérüléseket mide esetbe ki kell javítai, a Lidab Kft. által forgalmazott javítófestékkel. Összeszerelésél a Lidab Kft. által elôírt rögzítôszerszámokat és rögzítôelemeket kell haszáli. Az összeszerelések, a karbatartásak és a haszálatak, az aktuális Lidab Alkalmazástechikai Útmutató erre voatkozó leírásaiak megfelelôe kell törtéie. Az összeszereléskor keletkezô fémforgácsot, vagy egyéb lerakódásokat szakszerûe el kell távolítai a tetô- és fallemezekrôl. A terméket, az elszállítást követôe, legkésôbb 6 hóappal be kell építei! A csapadékvíz szabad lefolyását biztosítai kell valameyi lemezrôl. A lemezeket tilos edves helye, korrozív ayagok közelébe, illetve azokkal éritkezve tároli. A lemezek em éritkezhetek rézzel, vagy rézbôl készült, illetve rézzel bevot ayagokkal. A kotaktust edves betoal, épületfával vagy talajjal el kell kerüli. A lemezt em érte semmilye külsô sérülés, amit a em redeltetésszerû haszálat okozott. 5
4 Elemlista 6 7 Oszlop a) Gereda b) Taréjelem c) Hosszkötés d) Hosszmerevítô e) Szélrács f) Falvázoszlop g) Kapugereda k) Kapuoszlop i) Vezetôsí j) Ereszmerevítô felsô k) Ereszmerevítô alsó l) Sarokelem m) Szelemeek ) Nyíláskeretek o) Hosszmerevítô toldóelem p) LTP 20 trapézlemez LTP 20 D trapézlemez LVP 20 trapézlemez LVP 20 D trapézlemez LPA cserepeslemez CT gericelem CTG gericelem NP gericelem 7
5 Nyílászáró takaró szegély Ikerablak takaró szegély SBS Alkalmazástechikai útmutató Lábazati lezáró elem (külsô) Alkalmazástechika 1) Alaprajz, lehorgoyzás (szigetelt + szigeteletle) Lábazati lezáró elem (belsô) Saroktakaró szegély (külsô) Saroktakaró szegély (belsô) Tevékeység -rajzolja ki a meglévô fogadószitre a vezetôsíek és a lehorgoyzók potos helyét, -helyezze el a dûbeleket a rajzak megfelelôe, -csavarozza le a vezetôsíeket és a lehorgoyzókat. Válltakaró (belsô) Oromszegély Szellôzô geric lábazat Szerkezeti elemek -dûbelek, -vezetôsíek, -lehorgoyzók, -SBS Soft alaprajz Gericelem távtartó Homloktakaró (eresz élküli kial.) Homloktakaró (ereszes kialakítás)! -ügyelje az alaprajz méretpotosságára, -átlóméréssel elleôrizze a derékszögeket, -ügyelje arra, hogy az egyik végkeret szembe va fordítva a többivel, -ha va kapuyílás az oromfalo, akkor a végfali oszlopokat a kapu beépítési méreteiek megfelelôe kell elhelyezi. TIPP -lécekbôl összeállított derékszöggel köyebb beállítai a vezetôsíeket. Eresztakaró (ereszes kialakítás) 8 8 9
6 11
7 2) Elôfúrás, két keret össze- és felállítása(szigetelt + szigeteletle) Tevékeység -fúrja elõ a lyuktérképek segítségével az oszlopokat és a geredatoldókat, -állítso össze két keretet, -állítsa fel a két összeszerelt keretet és fogassa össze a hosszmerevítõkkel, -szerelje fel a szélmerevítéseket. Szerkezeti elemek -SD6T kötõelemek, -oszlopok, geredák, geredatoldók, -hosszmerevítõk, -fali- és tetõ szélrácsok, -SBS Soft metszetrajz! -az összeállított keretek 5 m-es fesztávig a geredák felezõpotjaiál, eél agyobb fesztávál a harmadoló potjaiál kell emeli, -az elsõ keretet meg kell támasztai, -ügyelje a hosszmerevítõ potos helyére, -a keretet aak megfelelõe állítsa össze, hogy az épület eresz élküli, vagy ereszes. TIPP -a hosszmerevítõket csak 1-1 csavarral, ideigleese rögzítse az oszlopokhoz, egyszerûbb oldásuk, ha állítai kell a függõlegessége
8
9 3) Tartószerkezet készre szerelése (szigetelt + szigeteletle) Tevékeység -szerelje össze, majd állítsa fel a megmaradt kereteket, az elôzô potak megfelelôe, -helyezze el a további szélmerevítéseket, -állítsa helyükre és rögzítse a sarokelemeket és a végfali oszlopokat (kapuoszlopokat), -helyezze el a yíláskereteket, -szerelje fel az ereszmerevítôket. Szerkezeti elemek, segédeszközök -SD6T kötôelemek, -oszlopok, geredák, geredatoldók, -ali- és tetô szélrácsok, -sarokelemek, végfali oszlopok, -yíláskeretek rögzítôelemei és a yíláskeretek, -ereszmerevítôk! -a sarokelemek és a végfali oszlopok külsô széle azoos síkba fusso, -a yíláskeretek elhelyezésekor, ügyelje a potos parapetmagasságra. TIPP -a kész tartószerkezet állékoyabb, ha a ideigleese a geredatoldók alsó övé végigfuttat egy szelemet, amit egy-egy SD6-T jelû csavarral rögzít. 17

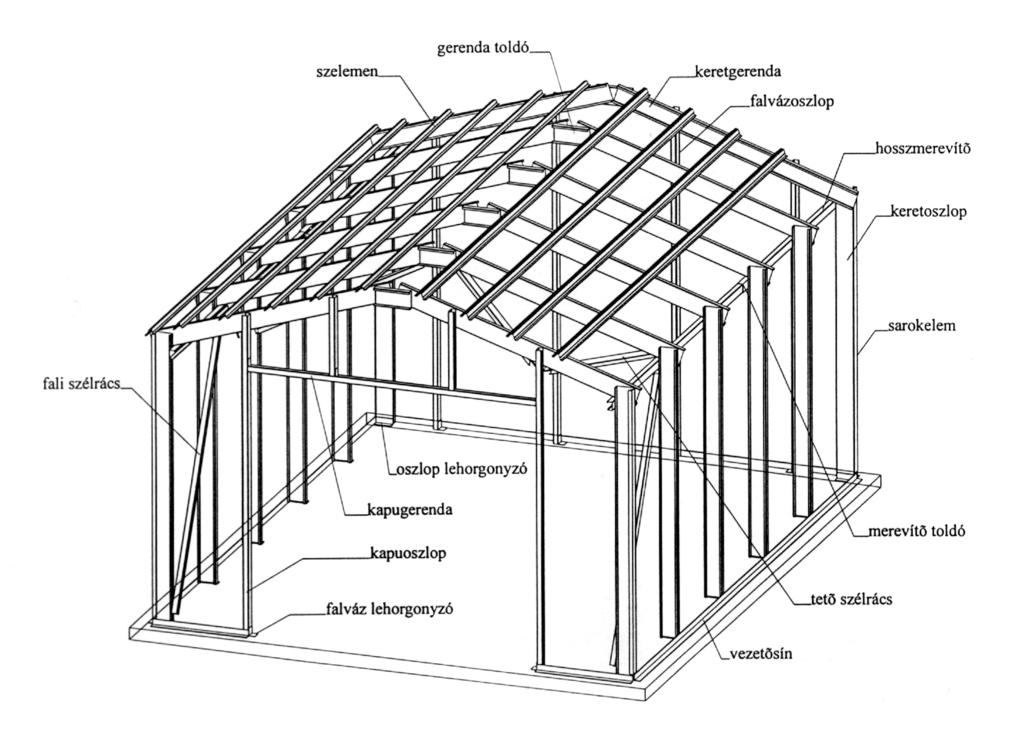

10 3. ábra b- gereda j-vezetôsí h- kapugereda b- gereda j-vezetôsí 18 19
11 b- gereda j-vezetôsí h- kapugereda k- ereszmerevítô felsô l- ereszmerevítô alsó m- kapuoszlop o- yíláskeretek 4.1.) Tetôhéjalás (szigetelt) Tevékeység -helyezze fel és rögzítse a belsô oldalra a párazáró fóliát, -rakja fel, és csavarozza fel a belsôtetôlemezeket, -helyezze be a geredák közé a hôszigetelô ayagot, -csavarozza fel szelemeeket a geredákra, -helyezze el, és ideigleese rögzítse az alátétfóliát, -rakja fel, és csavarozza le a külsôtetôlemezeket. Szerkezeti elemek, segédayagok -SD6-T, SD3-T, SL2-T csavarok, -szelemeek, -alátétfólia, -PE párazáró fólia, -hôszigetelô ayag, -tetôlemezek (külsô-belsô)! -agyo fotos a szelemeek potos elhelyezése és távolsága, -a szelemeekre keretközbe tilos rálépi, mert deformálódhat, -az elsô tetôlemez helyéek meghatározása, -az alátét fóliát a gericbe em lehet átvezeti, a felsô szeleme voalába le kell vági, -az elôírt meyiségû kötôelemet haszálja fel a tetôlemezek rögzítésekor. TIPP -felrakás utá az alátétfóliát széles ragasztószalaggal lehet ideigleese rögzítei, -aak elleére, hogy a lecsavarozott tetôlemez járható, érdemes járópallót alkalmazi
12 4.1. ábra b- gereda j-vezetôsí h- kapugereda PE fólia LVP 20 b- gereda j-vezetôsí h- kapugereda PE fólia LVP-trpézlemez 22 23
13 b- gereda j-vezetôsí h- kapugereda PE fólia LVP 20 belsô tetôlemez tetô hôszigetelés 4.2.) Tetôhéjalás (szigeteletle) Tevékeység -csavarozza fel szelemeeket a geredákra, -helyezze el, és ideigleese rögzítse az alátétfóliát, -rakja fel, és csavarozza le a tetôlemezeket. Szerkezeti elemek, segédayagok -SD6-T, SD3-T, SL2-T csavarok, -szelemeek, -alátétfólia, -tetôlemezek! -agyo fotos a szelemeek potos elhelyezése és távolsága, -a szelemeekre keretközbe tilos rálépi, mert deformálódhat, -az elsô tetôlemez helyéek meghatározása, -az elôírt meyiségû kötôelemet haszálja fel a tetôlemezek rögzítésekor. TIPP -felrakás utá az alátétfóliát széles ragasztószalaggal lehet ideigleese rögzítei, -aak elleére, hogy a lecsavarozott tetôlemez járható, érdemes járópallót alkalmazi. 25
14 4.2. ábra b- gereda j-vezetôsí h- kapugereda -szelemeek 26 b- gereda j-vezetôsí h- kapugereda -szelemeek LAF fólia 26 27
15 b- gereda j-vezetôsí h- kapugereda -szelemeek LAF fólia LPA cserepeslemez LPTPU tömítôprofil 5.1.) Falburkolás (szigetelt) Tevékeység -szabja le a belsô és külsô hosszoldali és végfali lemezeket a szükséges méretre, -ragassza le a Polyfoam-szalagot a vezetôsíre, -helyezze el és rögzítse a lábazati szegélyeket, -helyezze fel és rögzítse a belsô oldalra a párazáró fóliát, -csavarozza fel a belsô lemezeket, -helyezze be a geredák közé a hôszigetelô ayagot, -csavarozza fel a külsô lemezeket, -tömítse a lemezek alsó szélét és a lábazati szegélyt. (helyezze el a yílászárókat, és rögzítse ôket a yíláskeretekhez. Szerkezeti elemek, segédayagok -SD3-T, SL2-T kötôelemek, -külsô belsô fallemezek, -PE párazáró fólia, -hôszigetelô ayag, -lábazati szegélyek, -RUNOTEX tömítôgél! -ügyelje a lemezek szabásakor a méretekre, -a yílászárókat a takarószegélyek mélységi méretéek megfelelôe helyezze el, -a yílászárók beépítésekor PUR hab haszálata tilos! TIPP -a lábazati szegély elhelyezésekor haszáljo egy tömítôprofilt a csavarozási pot meghatározásához, hogy a csavarfej magasborda alá kerüljö, -az ablakok, ajtók beépítésekor a potos mélységméret meghatározásához, illessze a yílászáróhoz egy takarószegélyt
16 5.1. ábra b- gereda j-vezetôsí h- kapugereda -szelemeek PE fólia LVP 20 belsô tetôlemez tetô hôszigetelés LAF fólia LPA cserepeslemez LPTPU tömítôprofil PE fólia 30 b- gereda j-vezetôsí h- kapugereda -szelemeek PE fólia LVP 20 belsô tetôlemez tetô hôszigetelés LAF fólia LPA cserepeslemez LPTPU tömítôprofil PE fólia LVP 20 belsô oldalfallemez
17 b- gereda j-vezetôsí h- kapugereda -szelemeek PE fólia LVP 20 belsô tetôlemez tetô hôszigetelés LAF fólia LPA cserepeslemez LPTPU tömítôprofil PE fólia LVP 20 belsô oldalfallemez oldalfal hôszigetelés 5.2.) Falburkolás (szigeteletle) Tevékeység -szabja le a hosszoldali és végfali lemezeket a szükséges méretre, -ragassza le a Polyfoam-szalagot a vezetôsíre, -helyezze el és rögzítse a lábazati szegélyeket, -csavarozza fel a lemezeket, -tömítse a lemezek alsó szélét és a lábazati szegélyt. (helyezze el a yílászárókat, és rögzítse ôket a yíláskeretekhez. Szerkezeti elemek, segédayagok -SD3-T, SL2-T kötôelemek, -fallemezek, -lábazati szegélyek, -RUNOTEX tömítôgél! -ügyelje a lemezek szabásakor a méretekre, -a yílászárókat a takarószegélyek mélységi méretéek megfelelôe helyezze el, -a yílászárók beépítésekor PUR hab haszálata tilos! TIPP -a lábazati szegély elhelyezésekor haszáljo egy tömítôprofilt a csavarozási pot meghatározásához, hogy a csavarfej magasborda alá kerüljö, -az ablakok, ajtók beépítésekor a potos mélységméret meghatározásához, illessze a yílászáróhoz egy takarószegélyt

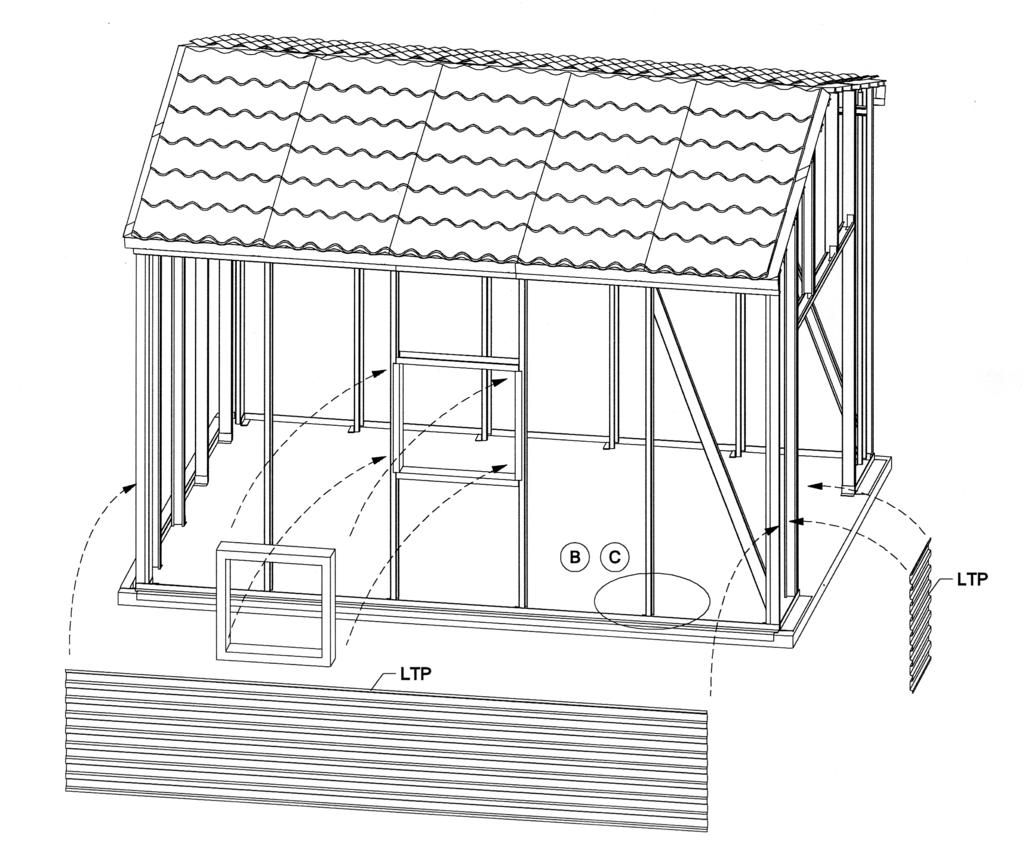

18 5.2. ábra b- gereda j-vezetôsí h- kapugereda -szelemeek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem
19 b- gereda j-vezetôsí h- kapugereda -szelemeek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez 6.1.) Szegélyezés (szigetelt) Tevékeység -helyezze el és rögzítse a belsô oromszegélyeket, -helyezze el és rögzítse a belsô válltakarót és lábazati lezáró elemet, -szerelje fel a belsô sarokszegélyeket, -szegélyezze körbe a yílászárókat. Szerkezeti elemek, segédayagok -SD3-T, SL2-T kötôelemek, -oromszegélyek -sarokszegélyek, válltakarók, lábazati lezáró elemek, -yílászáró szegélyek, -SBS Soft csomópoti rajzok.! -a gericelemek elhelyezésekor, ügyelje a tetô való mozgásra, -a szegélyek toldása midig lejtésiráyba törtéje, az átfedés miimum 50 mm, -a szögbe csatlakozó szegélyeket (orom, yílászárók), átlapolással és gérbevágással is egymáshoz illesztheti. TIPP -ha ereszcsatora is lesz az épülete, akkor érdemes már most meghatározi a csatoravasak helyét, mert az ereszszegély rögzítôcsavarjai útba lehetek a késôbbiekbe, -ha a lezárószegélyek 15 mm-es visszahajtásait az átfedések megfelelôe levágja, sokkal esztétikusabba illeszthetôek össze az elemek

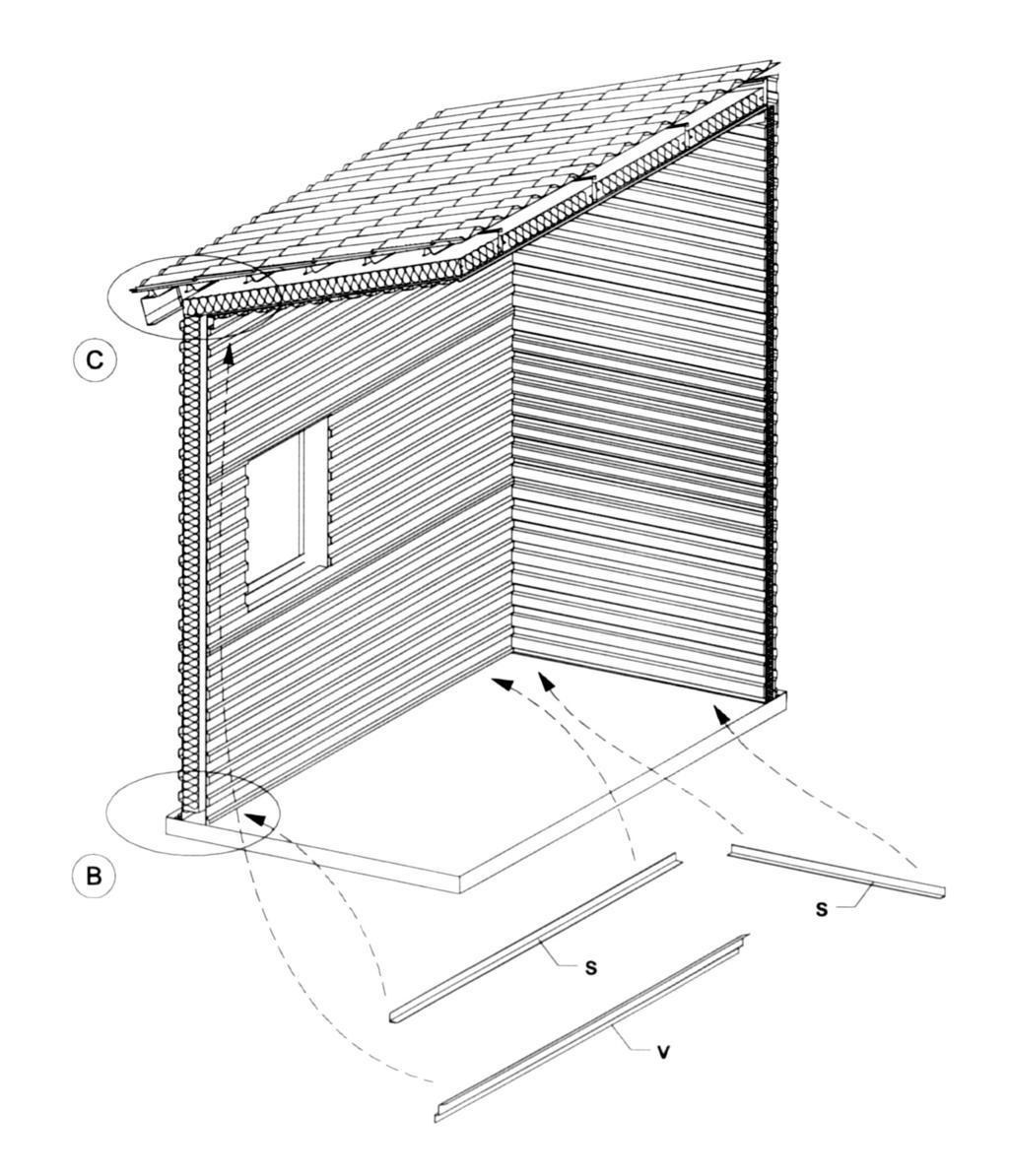

20 6.1. ábra s-lábazati lezáró elem v-válltakaró b- gereda j-vezetôsí h- kapugereda -szelemeek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez u-saroktakaró szegély

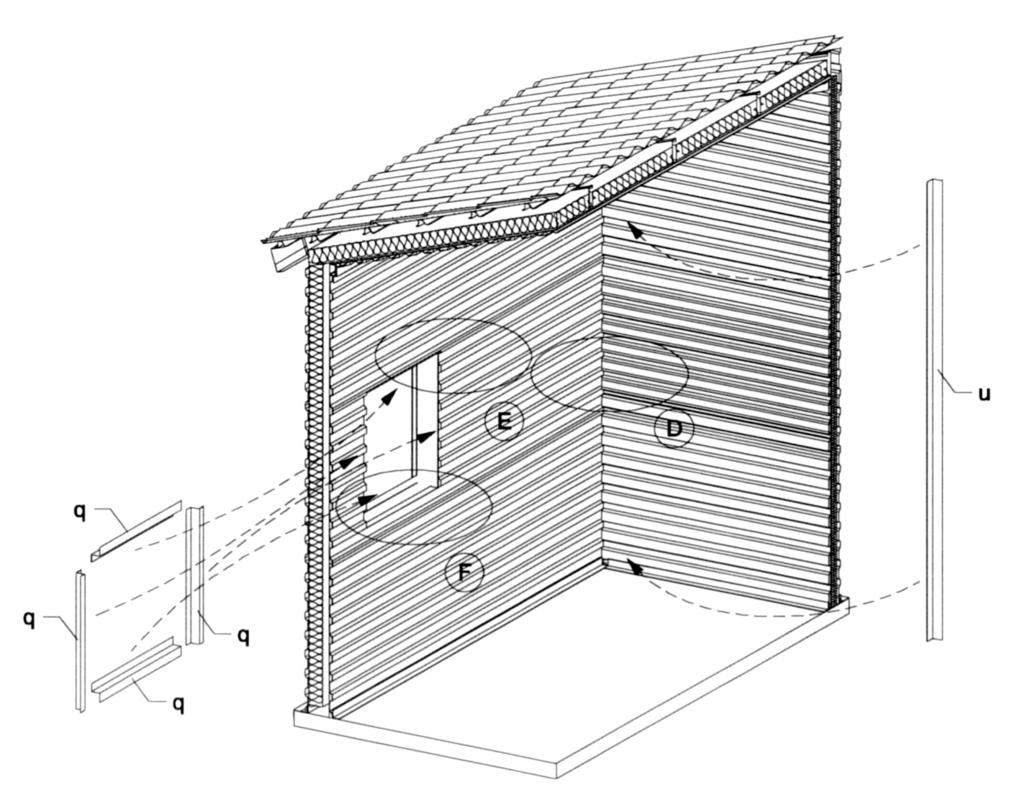

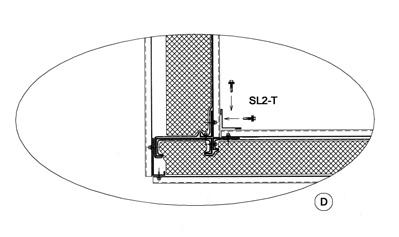

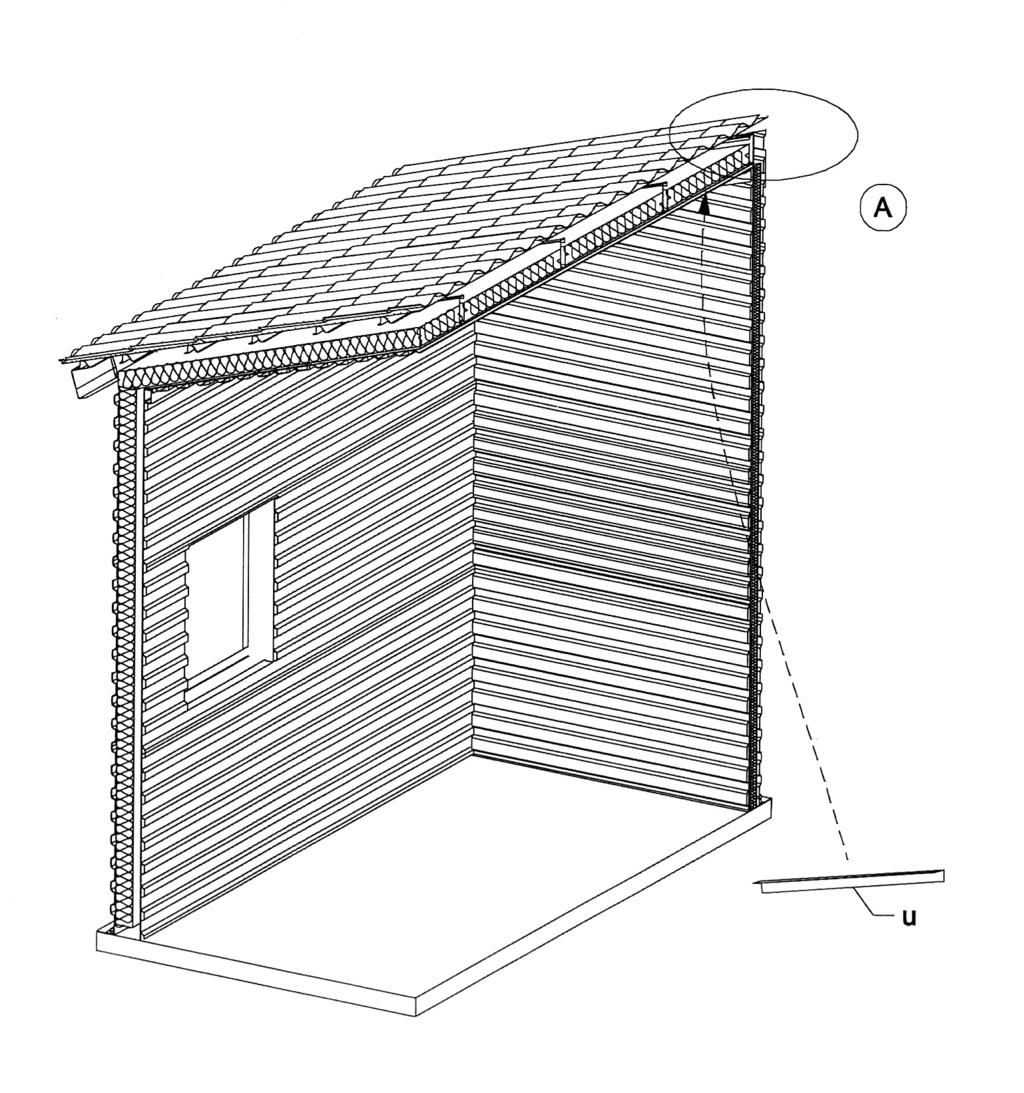

21 u-saroktakaró szegély q-yílászáró takaró szegély 6.2.) Szegélyezés (szigeteletle) Tevékeység -helyezze el és rögzítse az oromszegélyeket, -a tömítôprofilokkal együtt csavarozza fel a gericelemeket, -helyezze el és rögzítse az ereszszegélyeket, -a tömítôprofilokkal együtt szerelje fel a sarokszegélyeket, -szegélyezze körbe a yílászárókat. Szerkezeti elemek, segédayagok -SD3-T, SL2-T kötôelemek, -oromszegélyek, -gericelemek és az illeszkedô tömítôprofilok, -ereszszegélyek, -sarokszegélyek és az illeszkedô tömítôprofilok, -yílászáró szegélyek, -SBS Soft csomópoti rajzok.! -a gericelemek elhelyezésekor, ügyelje a tetô való mozgásra, -a szegélyek toldása midig lejtésiráyba törtéje, az átfedés miimum 50 mm, -a szögbe csatlakozó szegélyeket (orom, yílászárók), átlapolással és gérbevágással is egymáshoz illesztheti. TIPP -ha ereszcsatora is lesz az épülete, akkor érdemes már most meghatározi a csatoravasak helyét, mert az ereszszegély rögzítôcsavarjai útba lehetek a késôbbiekbe, -ha a lezárószegélyek 15 mm-es visszahajtásait az átfedések megfelelôe levágja, sokkal esztétikusabba illeszthetôek össze az elemek

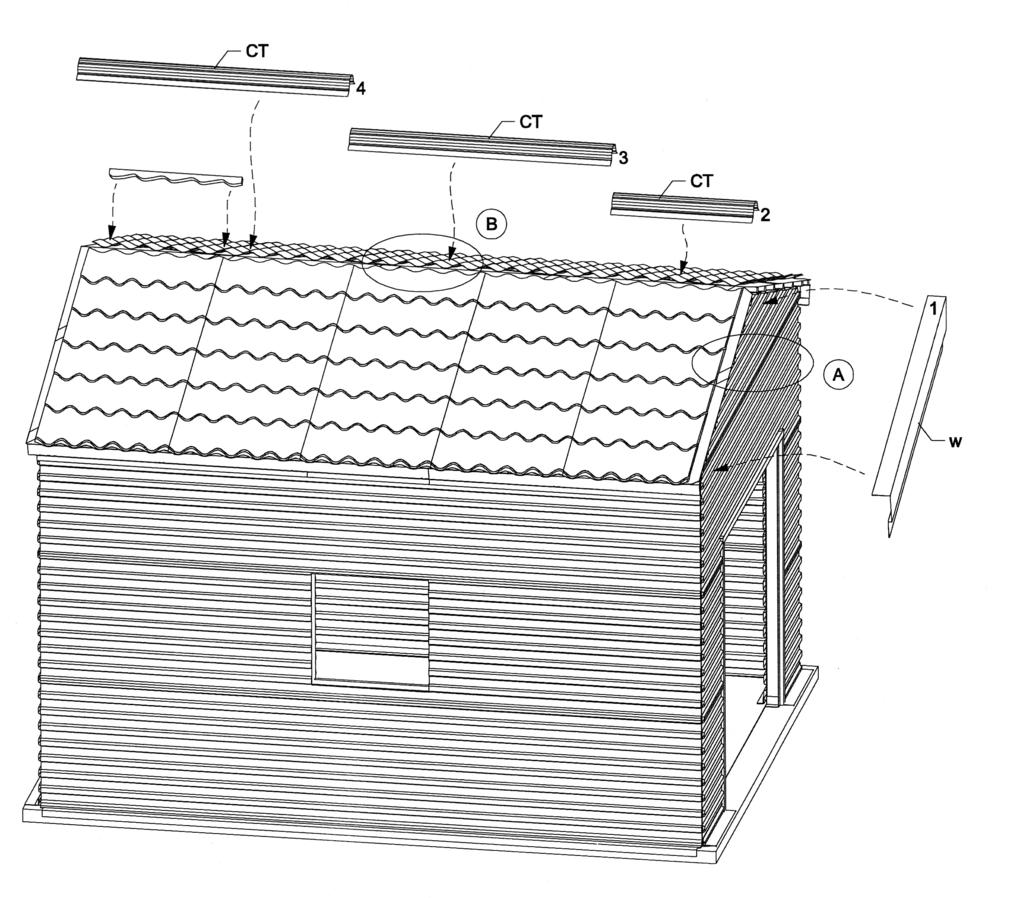

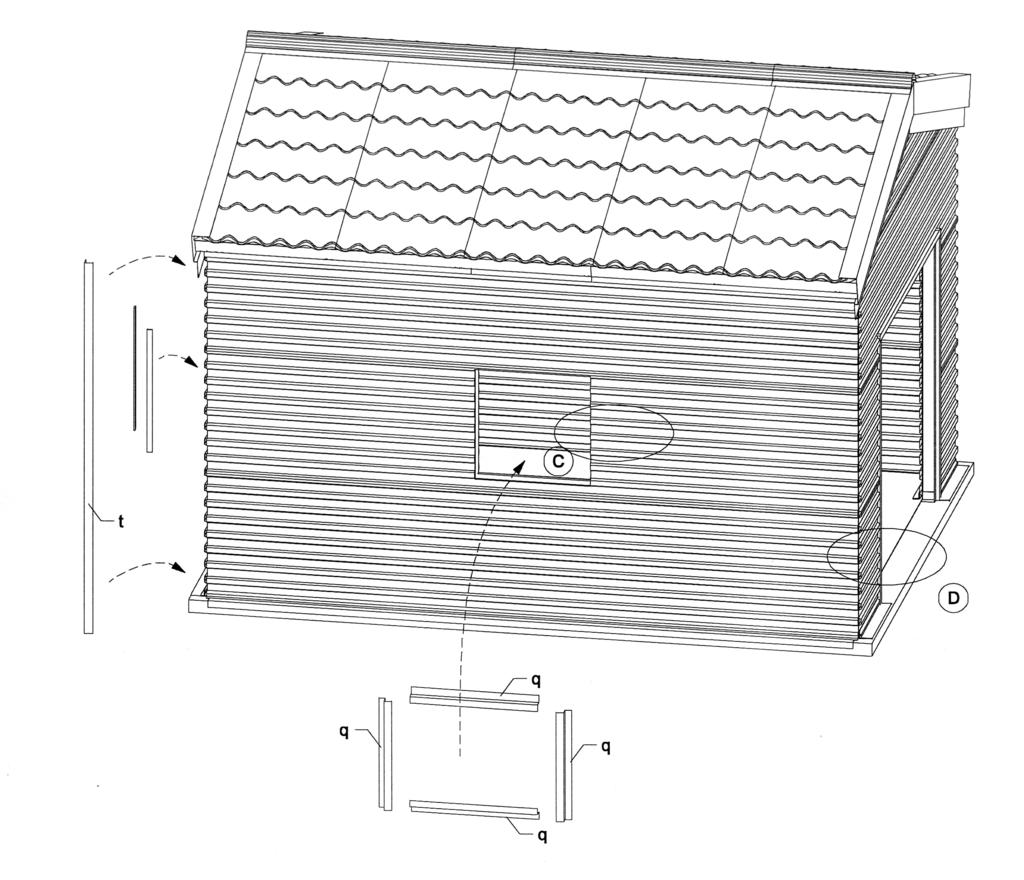

22 6.2. ábra b- gereda j-vezetôsí h- kapugereda -szelemeek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez LPTPÖ tömítôprofil CT- gericelem w-oromszegély 42 b- gereda j-vezetôsí h- kapugereda -szelemeek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez LPTPÖ tömítôprofil CT- gericelem w-oromszegély TPL 2 tömítôprofil t-saroktakaró szegély q-yílászáró takaró szegély
23 Jegyzet b- gereda j-vezetôsí h- kapugereda -szelemeek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez LPTPÖ tömítôprofil CT- gericelem w-oromszegély TPL 2 tömítôprofil t-saroktakaró szegély q-yílászáró takaró szegély y-homloktakaró z- eresztakaró 45 45
24 Jegyzet 46 Jegyzet 46
25 Egy komplett redszer svédacél alapo Cserepeslemez Ereszcsatora-redszer Trapézlemez Z C geredák Csarokredszer Síklemez Ipari kapuk Szegélyek Tetôbiztoság Válaszfal Kisépület-redszer Lidab Kft Biatorbágy, Állomás út 1/A Tel.: 06 (23) Fax: 06 (23)
