1 Lindab integrált rendszerek Előszerelt SBS kisépület-rendszer

2

3 Ideális megoldás a beruházásához Az előszerelt Lindab kisépület-rendszer (előszerelt SBS) nyújtja kategóriájában az ideális költséghatékony megoldást. A gyors és könnyű szerelhetőség révén ez a legmegfelelőbb választás a kis- és középméretű épületek megvalósítására. A rendszer oly módon lett kialakítva, hogy segítse Önt az ajánlatkészítéstől a kulcsrakész átadás pillanatáig: segítséget nyújtunk Önnek a költségvetés meghatározásában, a tervezésben, a szerelésben hatékony területi partnerhálózatunkon keresztül. A könnyűszerkezetes, száraz technológiával készülő, földszintes épületrendszer különböző méretekben és kivitelben 40-től 720m 2 -es alapterületig alakítható ki gazdaságosan. Széles körű építészeti igényű épületek esetén alkalmazható, mint például irodaházak, bármilyen funkciójú ipari- és kereskedelmi épületek, raktárak vagy akár egyszerűbb formájú családi házak, nyaralók megvalósítására.

4 Végtelen számú lehetőség Standard ajánlatunk A Lindab előszerelt SBS-rendszer a következő standard rendszerkomponenseket tartalmazza: a főtartó acél vázszerkezetet, a tetőszelemen-rendszert, a tetőhéjazatot (szigeteletlen vagy szerelt hőszigetelt verzióban), és az ereszcsatorna rendszert. A tipizált méretű rendszerkomponensek felhasználásával, továbbá a kiválasztott végleges mérethez igazított egyedi tervezés alapján, a létező variánsok geometriai jellemzői az alábbiak: fesztáv: D=8,9,10,11 vagy 12 m, vállmagasság: H=3 vagy 3,5 m, keretosztás: T=5 vagy 6 m, teljes hossz: L= a keretosztás (T méret) többszörösei, vagy az 5 ill. 6 m kombinációi, merevítő falrácsozatok szélessége: CV=1050 mm. Az ábrán jelölt méretek (X,Y,Z,W) a beépíthető maximális nyílásméreteket adják meg. Magas teherbírású, földrengésbiztos szerkezet A nagyszilárdságú, vékonyfalú acél tartószerkezeti elemek garantálják a vázszerkezet szükséges teherbírását. Az acél profilú alkotóelemek kis önsúlya miatt a szerkezet kevésbé érzékeny a földmozgásokból keletkező (szeizmikus) hatásokra, ezért a Lindab kisépület-rendszer biztonságosan építhető a földrengésre veszélyes helyeken is. (Az új európai tartószerkezeti előírások Magyarország teljes területén előírják a földrengés esetére történő ellenőrzést is.) A Lindab Kft. biztosítja a komplett szerelési tervet, és a statikai igazoló dokumentációt a Magyarországon elfogadott Eurocode tartószerkezeti szabványoknak, előírásoknak megfelelően. 4

5 5

6 6

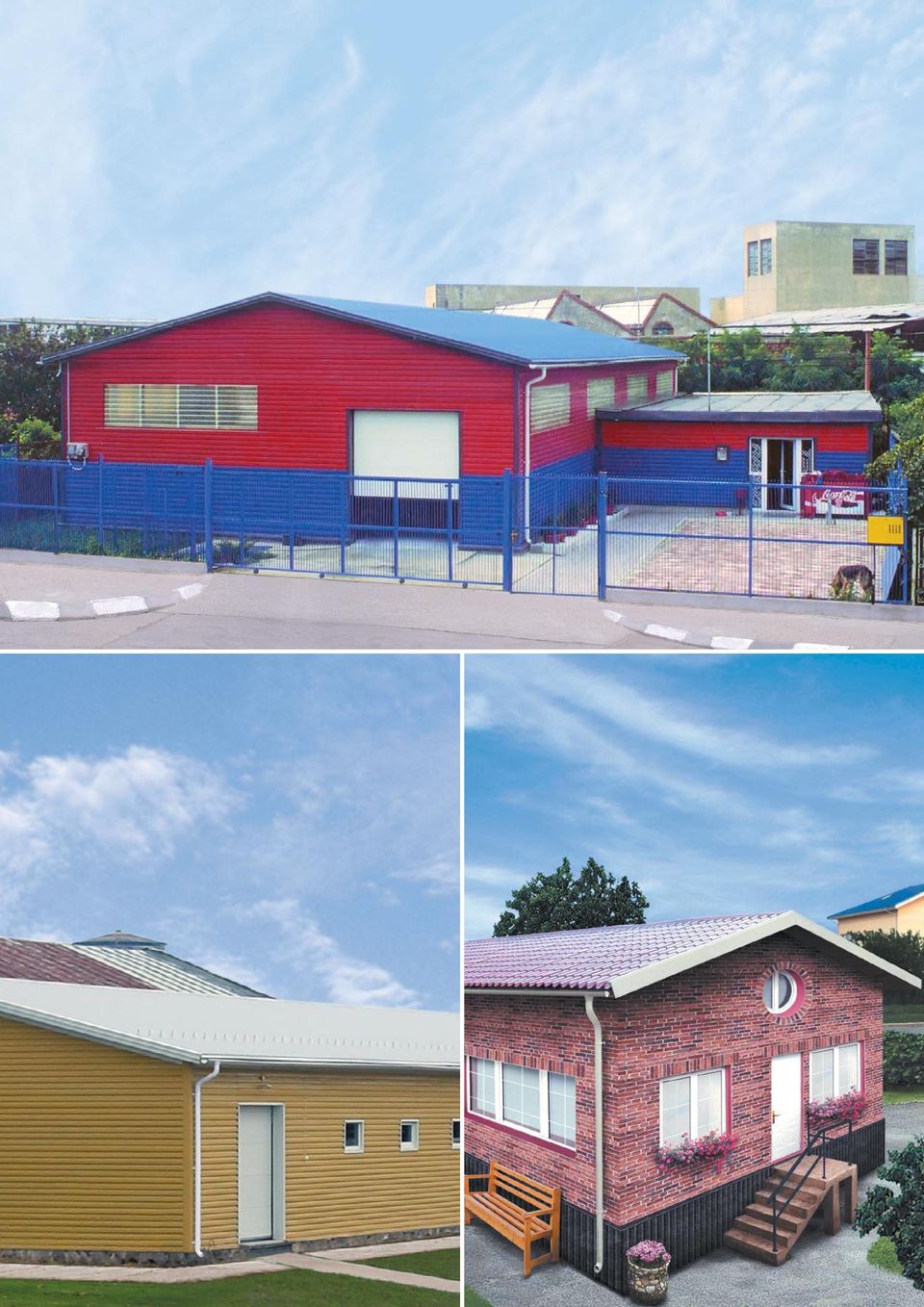

7 Változatos falburkolati lehetőségek A vázszerkezet felállítása és a tetőhéjazat elkészítése után, az Ön és építésze kezében van a döntés a megfelelő falburkolati megoldás kiválasztására. A szárazépítési rendszerek széles skálájából választható ki a külső homlokzat anyaga: standard esetben a klasszikus, hagyományos acél trapézlemezburkolatot kínáljuk, építőlemezre (pl. OSB lap, gipszrost-lemez) készülhet hőszigetelt, vakolt rendszer, lehet klasszikus homlokzati téglaburkolat a vázhoz kapcsolva, vagy akár dönthet rusztikus faburkolat mellett is. A belső oldalon pedig az alábbi lehetőségek állnak rendelkezésre: választható a legegyszerűbb trapézlemez-burkolat, vagy gipszkarton-burkolat. Érdemes tudni A tűzihorganyzott, vékonyfalú acélprofilokból készült nagyon könnyű (kb kg/m 2 ) tartószerkezet csökkenti az alapok költségeit, és a szerkezet szerelési költségeit (az egyes szerelési egységek nem haladják meg a 250 kg-ot). Az önfúrós csavarkapcsolatos szerkezeti koncepció könnyű és gyors szerelést tesz lehetővé. A szerelési részletek, csomópontok egyszerűek, az előírt szerelési tolerancia viszonylag alacsony (+/- 5 mm), ezért a felületek simák, az illesztések pontosak. Mindent összevetve a végeredmény minősége nagyon magas, megfelelően kivitelezett szerkezet semmiféle utólagos kiigazítást nem igényel. 7

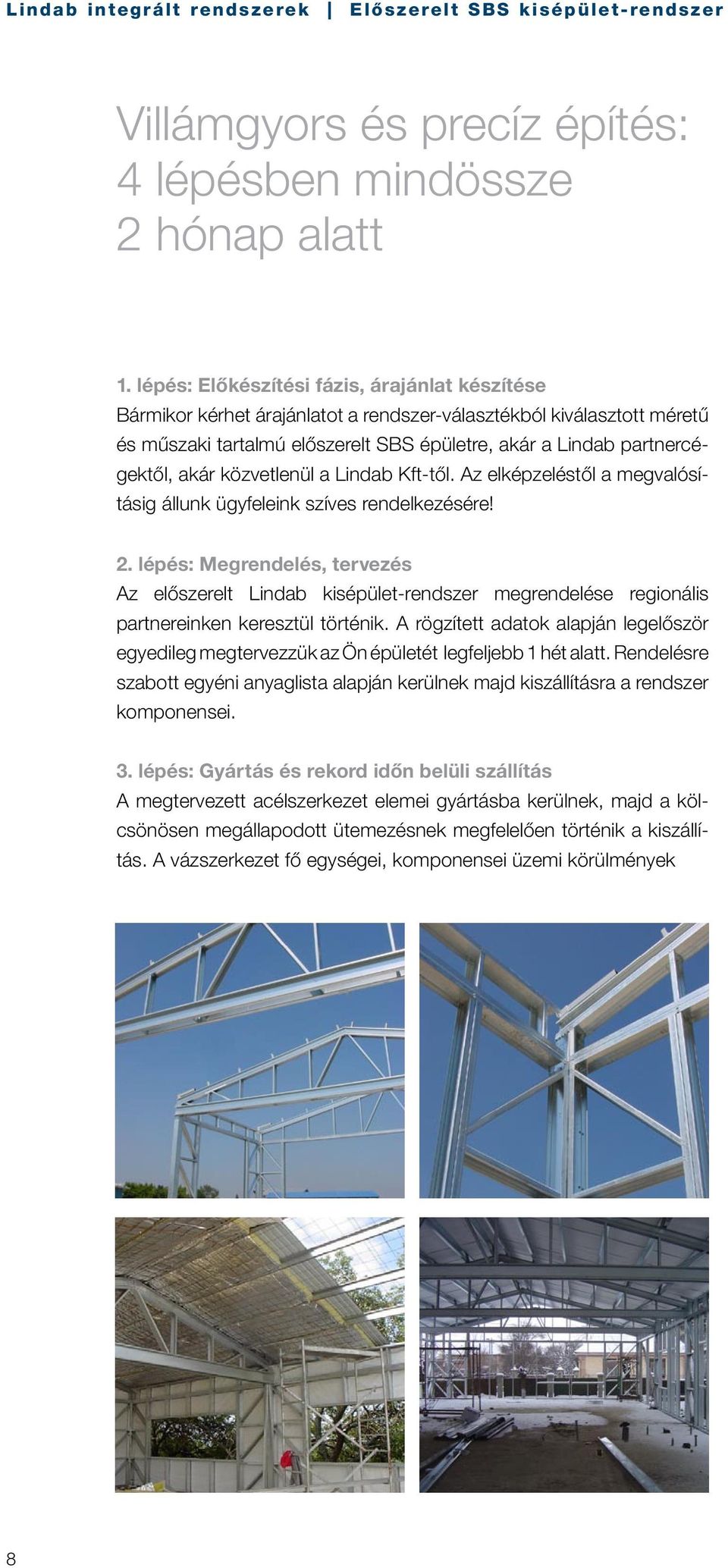

8 Villámgyors és precíz építés: 4 lépésben mindössze 2 hónap alatt 1. lépés: Előkészítési fázis, árajánlat készítése Bármikor kérhet árajánlatot a rendszer-választékból kiválasztott méretű és műszaki tartalmú előszerelt SBS épületre, akár a Lindab partnercégektől, akár közvetlenül a Lindab Kft-től. Az elképzeléstől a megvalósításig állunk ügyfeleink szíves rendelkezésére! 2. lépés: Megrendelés, tervezés Az előszerelt Lindab kisépület-rendszer megrendelése regionális partnereinken keresztül történik. A rögzített adatok alapján legelőször egyedileg megtervezzük az Ön épületét legfeljebb 1 hét alatt. Rendelésre szabott egyéni anyaglista alapján kerülnek majd kiszállításra a rendszer komponensei. 3. lépés: Gyártás és rekord időn belüli szállítás A megtervezett acélszerkezet elemei gyártásba kerülnek, majd a kölcsönösen megállapodott ütemezésnek megfelelően történik a kiszállítás. A vázszerkezet fő egységei, komponensei üzemi körülmények 8

9 között (időjárástól védve, pontos méretekkel) előszerelve kerülnek kiszállításra, az összeállításhoz szükséges szerelési segédletet díjmentesen csatoljuk a szállítmányhoz. A beton alapozásba kerülő lehorgonyzó szerelvények kb. 1 hét alatt, a vázszerkezet és a burkolati anyagok kb. 3-4 hét alatt érkeznek az építés helyszínére. 4. lépés: Helyszíni kivitelezés A kiszállítás után az acél vázszerkezet szerelése következik az előszerelt szerkezeti egységekből. Jól képzett kivitelező partnereink révén a helyszíni összeszerelés 2-3 napon belül megtörténik, ezután a tető- és falburkolatok elkészítése kb. 1,5-2 hét alatt fejezhető be. A szerelési segédlet utasításait követve, megfelelő létszámmal és felszereltséggel a rendszer önerőből is összeszerelhető. Garantált Lindab minőség A rendszer alapanyaga: kiváló minőségű svéd acél. Minden Lindab termék, gyártmány tűzihorganyzott (2 oldali cinkréteggel gyárilag ellátott) acéllemezből készül, a burkolati anyagok ezen felül műanyag külső bevonattal vannak ellátva, ami tökéletes védelmet nyújt a külső környezeti körülményekkel és időjárási viszontagságokkal szemben. Az acéllemez kiváló tulajdonságainak köszönhetően a Lindab termékek megfelelnek napjaink szigorú környezetvédelmi előírásainak is. 9

10 10

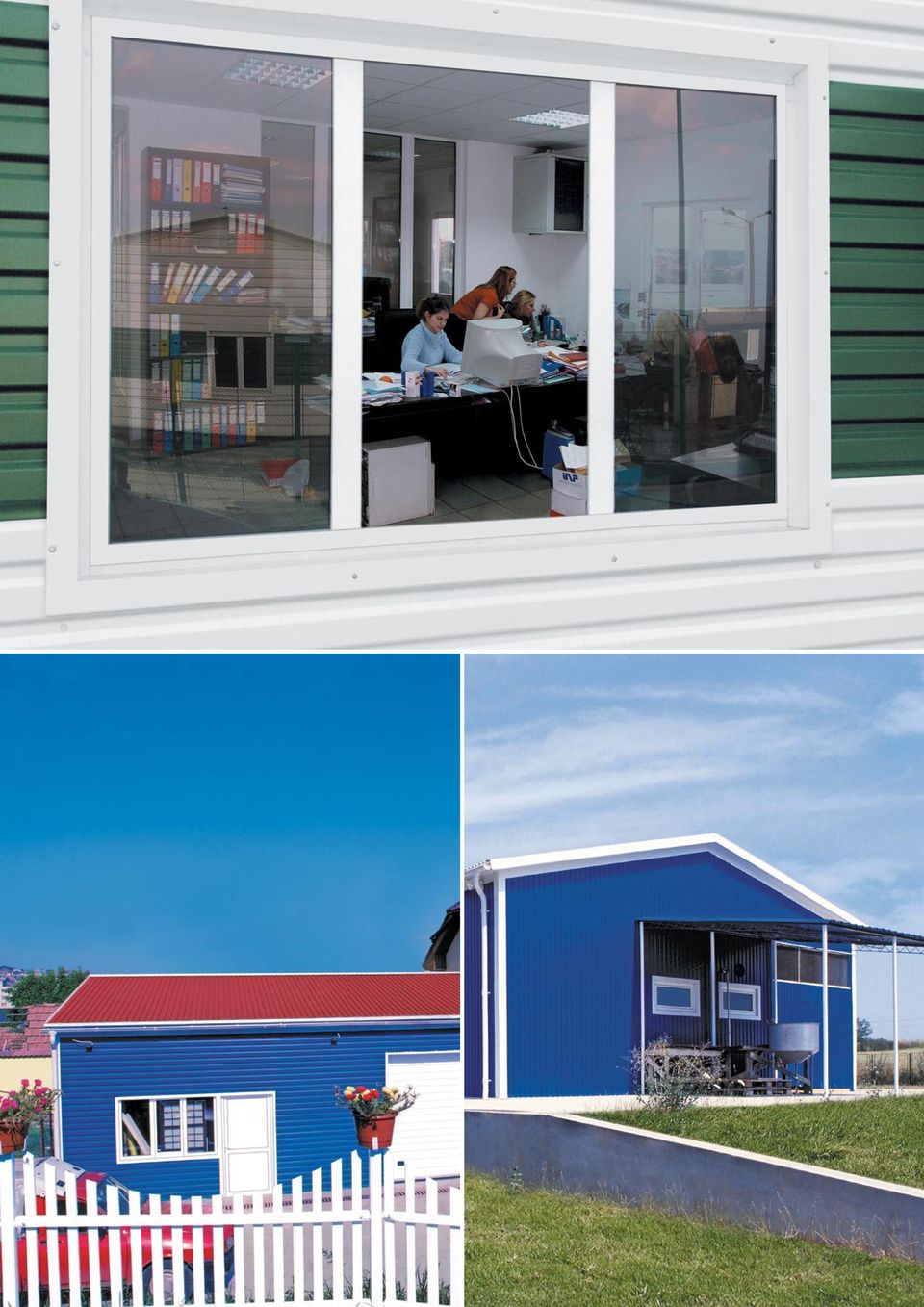

11 Alkalmazási lehetőségek különböző funkciókra Irodák Az esztétikus megjelenés, a szabad belső tér, valamint a hatékony hőszigetelésű burkolati rendszer kiválóan alkalmas irodai létesítmények kialakítására rövid idő alatt. Raktárépületek A megfelelően hőszigetelt burkolati rendszer gondját viseli a raktározott árunak, a tárolt anyagoknak az év minden időszakában. Gyártócsarnokok, üzemek Az előszerelt szerkezeti rendszer kis- és középvállalkozások részére lehetővé teszi a gyártócsarnokok, kereskedelmi és irodai épületek gyors kialakítását. Kiállítási, oktatási épületek Az előszerelt kisépület-rendszer hatékony és gyors megoldást nyújt kis- és középméretű kiállító termek, termékbemutató vagy oktatási épületek kivitelezésére is. Lakóépületek A szerkezet rugalmas belső térkialakítást biztosít, ezért a burkolati anyagok és a belső válaszfalak megfelelő kiválasztásával akár magasabb építészeti igényű épületek (iroda, munkahely, lakóház) is megvalósíthatók. Egyszerű külső formában, de sajátos térbeosztással akár az Ön családi házának kialakítására is kiválóan alkalmas. 11

12 A Lindab Profil a Lindab Csoport egyik üzletága, amely hatékony, gazdaságos és esztétikus acél- és fémlemez megoldásokat fejleszt, gyárt és értékesít az építőipar számára. A Lindab kínálata a szerkezeti komponensek széles választékától a könnyűszerkezetes acél épületrendszerekig terjed, amelyek ipari, kereskedelmi és lakossági céloknak egyaránt megfelelnek. A Lindab Profil több, mint 25 országban képviselteti magát Európa-szerte. Központi irodája a dél-svédországi Båstadban található. Reg no. 2008/01 Lindab Profile 2051 Biatorbágy, Állomás u. 1/A. Tel.: Fax:
