1 Egyszerű szintezhetőség. Stabil lábakon. Blickle emelőgörgők integrált rögzítőlábbal

2 2 we innovate mobility

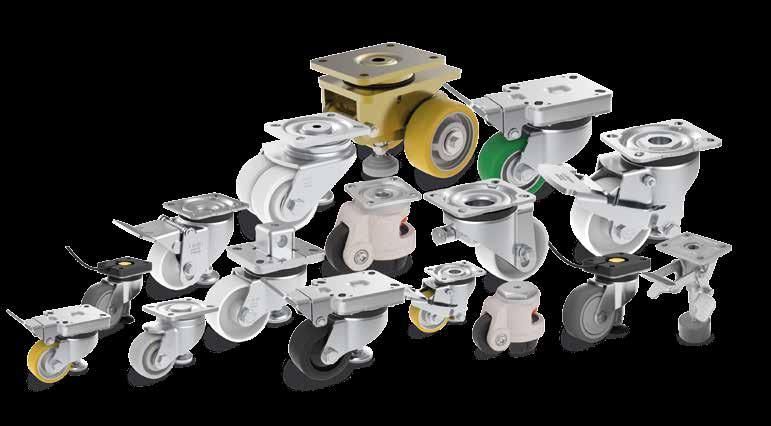

3 Emelőgörgők a Blicklétől Megbízható a gyakorlatban. Könnyen kezelhető használat közben. A megfelelő megoldás minden helyzetre A Blickle emelőgörgők jelentik a mércét, amikor az a cél, hogy a mozgatható műhelyberendezéseket, szállítóeszközöket és gépeket stabil munkafelületté alakítsuk. Az új Blickle emelőgörgő-program egyesíti a sikeres és jól bevált Blickle emelőgörgő-koncepciót számos új, innovatív emelőgörgő-megoldással. Különös tekintettel a mozgathatóság növekvő fontosságára, a szállítókocsik és készülékek felemelése és rögzítése is egyre nagyobb jelentőséggel bír. A kisebb szállítóeszközök egyszerű megemelésétől a nehezebb gépek mozgatásáig, elhelyezéséig és szintezéséig a Blickle az Ön tapasztalt partnere a megoldásokban. A Blickle emelőgörgők sokoldalú működési koncepciói fenntartható mércét állítanak. Az ergonómiailag kialakított emelőpedáloktól kezdve, amelyek vagy a görgővel együtt forognak, vagy rögzített helyzetben vannak, a több emelőgörgő hidraulikával történő egyidejű mozgatásáig, a Blickle emelőgörgők minden helyzetben megfelelő megoldást kínálnak. Az egyes görgők közötti beépítési különbségek kiegyenlítésére vonatkozóan is megfelelő megoldásokat kínál a Blickle emelőgörgő-program. Blickle Az Ön partnere, ha mozgatásról van szó. A nemzetközi szinten működő Blickle-csoport világszerte a vezető kerék- és görgőgyártók közé számít és több, mint 850 alkalmazottat foglalkoztat, közülük mintegy 600-at a székhelyén, Rosenfeldben. Emellett a Blickle Európában, Észak- Amerikában és Ázsiában 16 saját leányvállalattal és számos nagy raktárkészlettel bíró kizárólagos képviselettel rendelkezik a világ több mint 120 országában. Mindenütt mércét állít az ügyfélközeliség, a gyors szállítási határidők és a helyszíni szakértői tanácsadás vonatkozásában is. A Blickle név világszerte a kiváló minőséget, a tartósságot és a karbantartásmentes Made in Germany kerekeket és görgőket jelenti. we innovate mobility 3

4 Maximális kezelési kényelem - stabil lábakon A Blickle emelőgörgők áttekintése Sorozat HRLK Emelőgörgők rögzített helyzetű emelőpedállal HRLK...-HN Emelőgörgők, hátsó, együtt forgó emelőpedállal és kioldókarral HRLK...-F Emelőgörgők rögzített lábbal és állítható ú kerékkel HRLK...-VS Szintező görgők elülső állító csavarral Jellemzők Ergonomikus kialakítású emelőpedál Könnyű kezelhetőség az emelőpedál rögzített helyzetének köszönhetően Nagy talptávolság a talajhoz képest menethelyzetben Együtt forgó emelőpedál és kioldókar A rögzítőlábhoz viszonylag kis működtető- és kioldóerő szükséges Az emelőpedál és kioldókar a kocsi széle alá fordítható Nagy talptávolság a talajhoz képest menethelyzetben Együtt forgó emelőpedál A rögzített láb nagyon jó stabilitást biztosít A kerék állításához viszonylag csekély működtetőés kioldóerő szükséges Az emelőpedál a kocsi széle alá fordítható Magasságállítás álló helyzetben A kerék rögzítése aktív szintezés mellett Könnyű hozzáférés az állítócsavarhoz Az állítócsavar gyors működtetése akkus csavarhúzóval Az emelőfunkció működtetése Emelőpedál, lábbal történő egyszerű működtetéshez Emelőpedál és kioldókar lábbal történő egyszerű működtetéshez Emelőpedál, lábbal történő egyszerű működtetéshez A keréknek nincs emelő funkciója A beépítési állíthatósága álló helyzetben Magasságállítás dinamikus működtetéshez Helyváltoztatás gyakorisága o Feltételesen o Feltételesen o Feltételesen Nem Nem Nem Gyakran Alkalmanként Alkalmanként Ritkán Igen Nem Stabilitás Jó Jó Kiváló Nagyon jó Kerék-Ø mm 80 mm 80 mm mm Teherbírás max. 300 kg max. 250 kg max. 150 kg max. 280 kg Görgőház felülete Galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes 100 x 85 mm 100 x 85 mm 140 x 110 mm (érdeklődés alapján) 4" x 4 1 2" (érdeklődés alapján) 100 x 85 mm 140 x 110 mm (érdeklődés alapján) 4" x 4 1 2" (érdeklődés alapján) 100 x 85 mm 4" x 4 1 2" (érdeklődés alapján) Csapágytípusok Rozsdamentes kivitelben (érdeklődés alapján) Siklócsapágy Centrális golyóscsapágy (C) Golyóscsapágy Siklócsapágy Golyóscsapágy Elektromosan vezető kivitelben (érdeklődés alapján) Siklócsapágy Siklócsapágy Oldal we innovate mobility

5 HRIG Emelőgörgők állítókerékkel (Belső menetes) HRP/HRSP Emelőgörgők állítókerékkel (talplemezes) HRLH/HRLHD Emelőgörgők kézzel állítható rögzítőlábbal HRLSD Nagy teherbírású emelőgörgők állítható beépítési gal HRLK...-HYD Emelőgörgők hidraulikus pumpával Magasságállítás villáskulccsal vagy integrált állítókerékkel Kompakt szerelési, nagy teherbírás Magasságállítás villáskulccsal vagy integrált állítókerékkel Kompakt szerelési, nagy teherbírás Magasságállítás villáskulccsal Nagy teherbírás ikergörgőként is rendelhető Nagy talptávolság a talajhoz képest menethelyzetben Kiváló stabilitás Nagy teherbírás Kiváló stabilitás, rezgést keltő alkalmazások esetén is A kerék és a láb egyaránt szintezhető Különösen nagy állítási tartomány Négy emelőgörgő központi, egyidejű és ergonomikus emelése pumpa segítségével. Zajtalan működés Szinkronemelés Nagyon csekély erőkifejtés Nagy talptávolság a talajhoz képest menethelyzetben Állítókerék vagy villáskulcs Állítókerék (HRP sorozat) vagy villáskulcs (HRP/HRSP sorozat) Villáskulcs Villáskulcs Hidraulikus pumpa behajtható hajtókarral Igen Igen Igen Igen Igen Nem Nem Nem Igen Nem Ritkán Ritkán Ritkán Ritkán Gyakran Jó Jó Kiváló Kiváló Nagyon jó mm mm 75 mm 125 mm 100 mm max. 750 kg max kg max. 600 kg min kg max. 750 kg (készlet) Porfestett, elefántcsont színű. Acél alkatrészek: galvanikusan horganyzott, kék passzivált, Cr6-mentes Porfestett, elefántcsont színű. Acél alkatrészek: galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes Galvanikusan horganyzott, sárga passzivált, Cr6-mentes Galvanikusan horganyzott, kék passzivált, Cr6-mentes 55 x 55 mm 73 x 73 mm 90 x 90 mm 95 x 95 mm 100 x 100 mm 100 x 85 mm 4" x 4 1 2" (érdeklődés alapján) 175 x 140 mm 100 x 85 mm Siklócsapágy Siklócsapágy Golyóscsapágy Golyóscsapágy Centrális golyóscsapágy (C) we innovate mobility 5

6 Sorozat: HRLK-PO, HRLK-SPO, HRLK-POEV, HRLK-ALST, HRLK-ALTH Emelőgörgők rögzített helyzetű emelőpedállal és integrált rögzítőlábbal, talplemezes rögzítéssel kg RoHS görgők Kerék-Ø (D) Kerékszélesség Teherbírás Csapágytípus Villa: HRLK sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorútömítéssel. A forgókoszorú speciális dinamikus Blickleszegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Acél rögzítőláb. Magasságállítás emelőpedál segítségével. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Beépítési (H) Maximális (h) Emelési (T4) Talp max. has (T3) Kerekek: PO sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, natúrfehér színű. SPO sorozat - kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, natúrfehér színű. POEV sorozat - Abroncs: kiváló minőségű könnyen gördülő Blickle EasyRoll elasztikus tömörgumi, 65 Shore A keménységű, fekete színű. Felni: kiváló minőségű törésálló poliamid 6, fekete színű. ALST sorozat - Futófelület: kiváló minőségű Blickle Softhane poliuretán elasztomer, 75 Shore A keménységű, zöld színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. ALTH sorozat - Futófelület: kiváló minőségű Blickle Extrathane poliuretán elasztomer, 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. Csapágytípusok: Siklócsapágy, két bepréselt golyóscsapágy vagy középre beágyazott golyóscsapágy (C). Csavarfurat-Ø PO sorozat HRLK-PO 75G Siklócsapágy x x HRLK-PO 82G Siklócsapágy x x HRLK-PO 100G Siklócsapágy x x HRLK-PO 100K Golyóscsapágy (C) x x SPO sorozat HRLK-SPO 75G Siklócsapágy x x HRLK-SPO 75K Golyóscsapágy x x HRLK-SPO 80K Golyóscsapágy x x POEV sorozat HRLK-POEV 82K Golyóscsapágy (C) x x HRLK-POEV 100K Golyóscsapágy (C) x x ALST sorozat HRLK-ALST 82K Golyóscsapágy x x HRLK-ALST 100K Golyóscsapágy x x ALTH sorozat HRLK-ALTH 80K Golyóscsapágy x x HRLK-ALTH 100K Golyóscsapágy x x Kinyúlás Változatok/Tartozékok * Ábra POEV sorozat Ábra ALST sorozat Ábra ALTH sorozat központi működtetéssel Cikkszám-kiegészítés Rendelhető -CS érdeklődés alapján * további változatok/tartozékok: 1. rozsdamentes kivitelben (cikkszám HRLKX-...) érdeklődés alapján 2. elektromosan vezető kivitelben, nyommentes szürke (cikkszám kiegészítés-els) sorozat: PO, SPO érdeklődés alapján 3. tartozék műanyag adapterlap az együtt felhasznált forgó és fixvillás beépítési ának kiegyenlítésére (+ 10 mm): Cikkszám: AP1 6 we innovate mobility

7 Sorozat: HRLK-PO...-HN, HRLK-SPO...-HN, HRLK-ALTH...-HN Emelőgörgők együtt forgó emelőpedállal és kioldókarral, talplemezes rögzítéssel kg RoHS Villa: HRLK...-HN sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Acél rögzítőláb. Magasságállítás az együtt forgó emelőpedál és kioldókar segítségével. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: PO sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, natúrfehér színű. SPO sorozat - kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, natúrfehér színű. ALTH sorozat - Futófelület: kiváló minőségű Blickle Extrathane poliuretán elasztomer, 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. Csapágytípusok: Siklócsapágy vagy két bepréselt golyóscsapágy. görgők Kerék-Ø (D) Kerékszélesség Teherbírás Csapágytípus Beépítési (H) Maximális (h) Emelési (T4) Talp max. has (T3) Csavarfurat-Ø PO sorozat HRLK-PO 82G-HN Siklócsapágy x x SPO sorozat HRLK-SPO 80G-HN Siklócsapágy x x ALTH sorozat HRLK-ALTH 80K-HN Golyóscsapágy x x Kinyúlás Változatok/Tartozékok USA szabvány ALTH sorozat ábrája elektromosan vezető kivitelben, nyommentes szürke 140x110 / 105x75-80 mm méretű talplemezzel talplemezes rögzít és sel amerikai méretekkel 4" x 4 1 2" Cikkszám-kiegészítés -ELS Rendelhető PO, SPO sorozatnál érdeklődés alapján érdeklődés alapján érdeklődés alapján we innovate mobility 7

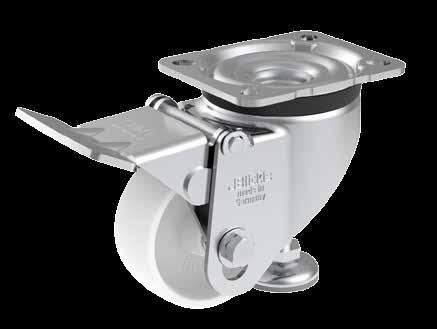

8 Sorozat: HRLK-PO...-F, HRLK-ALTH...-F Emelőgörgők rögzített lábbal és állítható ú kerékkel, talplemezes rögzítéssel 150 kg RoHS Villa: HRLK...-F sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Szilárdan álló acél rögzítőláb. A kerék állítása együtt forduló emelőpedál segítségével történik. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: PO sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, natúrfehér színű. ALTH sorozat - Futófelület: kiváló minőségű Blickle Extrathane poliuretán elasztomer, 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: alumíniumöntvény. Csapágytípusok: Siklócsapágy vagy két bepréselt golyóscsapágy. görgők Kerék-Ø (D) Kerékszélesség Teherbírás Csapágytípus Beépítési (H) Maximális (h) Emelési (T4) Talp max. has (T3) Csavarfurat-Ø PO sorozat HRLK-PO 80G-F Siklócsapágy x x ALTH sorozat HRLK-ALTH 80K-F Golyóscsapágy x x Kinyúlás Változatok/Tartozékok USA szabvány ALTH sorozat ábrája elektromosan vezető kivitelben, nyommentes szürke 140x110 / 105x75-80 mm méretű talplemezzel talplemezes rögzítéssel amerikai méretekkel 4" x 4 1 2" Cikkszám-kiegészítés -ELS Rendelhető PO sorozat érdeklődés alapján érdeklődés alapján érdeklődés alapján 8 we innovate mobility

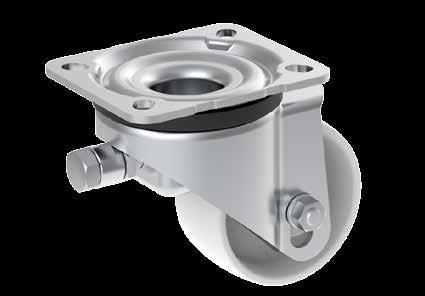

9 Sorozat: HRLK-PO...-VS Szintezőgőrgők állítócsavarral, talplemezes rögzítéssel, poliamid kerékkel kg RoHS Villa: HRLK...-VS sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. A beépítési beállítása álló helyzetben állítócsavar segítségével történik (SW17). A kerék lefékeződik az állítócsavar működtetésekor. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: PO sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, natúrfehér színű. Csapágytípus: Siklócsapágy. görgők Kerék-Ø (D) Kerékszélesség Teherbírás Csapágytípus Beépítési (H) Maximális (h) Emelési Csavarfurat-Ø Kinyúlás HRLK-PO 82G-VS Siklócsapágy x x HRLK-PO 100G-VS Siklócsapágy x x Menetüzem, állítócsavar inaktivált állapotban Álló helyzet, állítócsavar aktivált állapotban Változatok/Tartozékok USA szabvány talplemezes rögzítéssel amerikai méretekkel 4" x 4 1 2" Cikkszám-kiegészítés -14 Rendelhető érdeklődés alapján we innovate mobility 9

10 Sorozat: HRP-POA, HRSP-POA, HRSP-GSPO Emelőgörgők integrált rögzítőlábbal, talplemezes vagy hátfuratos, belső menetes rögzítéssel, poliamid-, ill. nagy teherbírású öntött poliamid kerékkel kg RoHS Villa: Sorozat: HRP/HRSP - alumíniumöntvény, zárt golyóscsapágyazás a forgókoszorúban, acél talplemezes rögzítéssel. Porfestett felület, elefántcsont színű. Rögzítőláb keménygumiból, a HRSP sorozatnál alumíniumból, fekete színű. Magasságállítás villáskulccsal vagy integrált állítókerékkel, HRSP sorozatnál csak villáskulccsal. Csavarozott keréktengely. Galvanikusan horganyzott acél alkatrészek, kék passzivált, Cr6-mentes. Kerekek: POA sorozat - kiváló minőségű törésálló poliamid 6, 70 Shore D keménységű, fekete színű. GSPO sorozat - kiváló minőségű törésálló, kemény és ellenálló nagy sűrűségű poliamidöntvény, 80 Shore D keménységű, natúrbézs színű. Csapágytípus: Siklócsapágy. görgők Kerék-Ø Kerékszélesség Teherbírás * Csapágytípus Beépítési (H) Maximális (h) Emelési (T4) Csavarfurat-Ø Kinyúlás (D) HRP-POA 45G Siklócsapágy x x HRP-POA 50G Siklócsapágy x x HRP-POA 63G Siklócsapágy x x HRP-POA 72G Siklócsapágy x x HRSP-POA 72G Siklócsapágy x x HRSP-GSPO 90G Siklócsapágy x x * A teherbírás az alábbi vizsgálati feltételek alapján lett meghatározva: Sebesség: max. 1 km/h Hőmérséklet: +15 C-tól +30 C-ig Kemény, vízszintes, akadálymentes padlófelület Menetút: maximum 50 méterenként 15 perces lehűlési idő beiktatása szükséges Változatok/Tartozékok HRSP-GSPO sorozat ábrája rozsdamentes kivitelben hátfuratos belső menetes ** Cikkszám HRIG-POA... Rendelhető érdeklődés alapján a HRP *** sorozat összes kerék-ø -hez ** Kerék-Ø 45 mm: M8x12 mm; Kerék-Ø mm: M12x15 mm; Kerék-Ø 72 mm: M16x16 mm *** a HRIG-POA 63G és a HRIG-POA 72G görgők maximális a egyenként 2 mm-rel csökken 10 we innovate mobility

11 Sorozat: HRLH-SPO, HRLHD-SPO Emelőgörgők integrált rögzítőlábbal, talplemezes rögzítéssel, nagy teherbírású poliamid kerékkel kg RoHS Villa: HRLH/HRLHD sorozat - Erős acéllemezből préselt, masszív villaszárral és talplemezzel, nagyon stabil központi csappal csavarozott és biztosított, duplasoros golyóscsapággyal a forgókoszorúban, megerősítve négy, speciálisan kialakított, edzett csapágycsészével, ezáltal különösen ellenálló a rázkódásokkal és ütődésekkel szemben. Acél rögzítőláb. Magasságállítás villáskulccsal. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: SPO sorozat - kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, natúrfehér színű. Csapágytípus: két bepréselt golyóscsapágy. görgő ikergörgő Kerék-Ø (D) Kerékszélesség Teherbírás Csapágytípus Beépítési (H) Maximális (h) Emelési (T4) Talp max. has (T3) Csavarfurat-Ø Kinyúlás HRLH-SPO 75K Golyóscsapágy x x HRLHD-SPO 75K 75 2 x Golyóscsapágy x x Változatok/Tartozékok USA szabvány elektromosan vezető kivitelben, nyommentes szürke talplemezes rögzítéssel amerikai méretekkel 4" x 4 1 2" Cikkszám-kiegészítés -ELS -14 Rendelhető érdeklődés alapján érdeklődés alapján we innovate mobility 11

12 Sorozat: HRLSD-SPO, HRLSD-GTH Hegesztett acél nagy teherbírású emelőgörgők állítható beépítési gal, talplemezes rögzítéssel kg RoHS Villa: HRLSD sorozat - Különösen masszív hegesztett acélszerkezet, DIN 711 axiális mélyhornyú golyóscsapággyal és DIN 720 kúpgörgős csapággyal a forgókoszorúban, por- és cseppálló, zsírzógombbal, behegesztett vezetőpersellyel a nagyon stabil rögzítőláb érdekében. A kerekek és a rögzítőláb állítása villáskulcs segítségével történik (SW24) Csavarozott keréktengely. Galvanikusan horganyzott, sárga passzivált, Cr6-mentes. Kerekek: SPO sorozat - kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, natúrfehér színű. GTH sorozat - Futófelület: kiváló minőségű Blickle Extrathane poliuretán elasztomer, 92 Shore A keménységű, világosbarna színű, nyommentes, kontakt elszíneződés-mentes. Felni: masszív szürkeöntvény. Csapágytípus: két bepréselt golyóscsapágy. görgők Kerék-Ø (D) Kerékszélesség Teherbírás Csapágytípus Beépítési (H) Maximális (h) Talp max. has * Csavarfurat-Ø Kinyúlás SPO sorozat HRLSD-SPO 125K x Golyóscsapágy x x GTH sorozat HRLSD-GTH 127K x Golyóscsapágy x x * Becsavart rögzítőlábbal és becsavart szintezőcsavarral Maximális Változatok/Tartozékok** Minimális Ábra SPO sorozat elektromosan vezető kivitelben, nyommentes szürke Cikkszám-kiegészítés Rendelhető -ELS Sorozat: SPO érdeklődés alapján ** további változatok/tartozékok: további nagy teherbírású kivitelek érdelődés alapján 12 we innovate mobility

13 Rögzítőlábak és kocsiemelők RoHS Rögzítőlábak A rögzítőlábakkal szállítóeszközöket lehet álló helyzetben rögzíteni. A rögzítőlábakat közvetlenül a szállítóeszközre kell felszerelni. A rögzítőpedál egyszerű lenyomásával a szállítóeszköz valamelyest tehermentesíthető a szerkezet megemelése nélkül. Működtetésnél a rögzítőláb kb. 10 mm-t rugózik. A maximális nyomóerő a megfelelő forgó- és fixvillás görgőkkel kombinálva kb. 60 kg. A rögzítőlábak az LH, LO és LS görgősorozatokkal kombinálhatók. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Cikkszám FF 125 FF 150 FF 160 FF 200 Beépítési inaktív állapotban (H0) Teljes aktiválva (H1) x x x x x x x x Csavarfurat-Ø 12,3 12,3 12,3 12,3 H0 H1 Kocsiemelő A kocsiemelőket szállítóeszközök megemelésére használjuk álló helyzetben. A kocsiemelőt közvetlenül a szállítóeszközre kell felszerelni. A rögzítőpedál lenyomásával a szállítóeszköz felemelkedik. A kocsiemelők különböző görgősorozatokkal kombinálhatók. A kocsiemelők alkalmazása akkor optimális, ha a működtetett kocsiemelő teljes a (H1) 5 mm-rel nagyobb, mint az adott forgó- és fixvillás görgők teljes a. Az emelőerő a működtetést végző személy testsúlyától függően 150 kg kg. A kocsiemelőre ható függőleges terhelés megemelt állapotban az 500 kg-ot nem lépheti túl. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Cikkszám WH 160 WH 200 WH 250 Beépítési inaktív állapotban (H0) Teljes aktiválva (H1) x x x x x x Csavarfurat-Ø 12,3 12,3 12,3 H0 H1 we innovate mobility 13

14 Sorozat: HRLK-PATH...-HYD Emelőgörgő-szett hidraulikus pumpával * 750 kg (készlet) RoHS Villa: HRLK sorozat - Erős acéllemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorútömítéssel. A forgókoszorú speciális dinamikus Blickleszegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Acél rögzítőláb termoplasztikus gumi-elasztomerből készült talppal. Magasságállítás integrált visszahúzórugós hidraulikahengerrel. Csavarozott keréktengely. Galvanikusan horganyzott, kék passzivált, Cr6-mentes. Kerekek: PATH sorozat - Futófelület: kiváló minőségű termoplasztikus poliuretán, 94 Shore A keménységű, halk futás, alacsony gördülési és fordulási ellenállás jellemzi, padlókímélő, nagyon kopásálló. Felni: kiváló minőségű, törésálló poliamid 6, ezüstszürke színű. Csapágytípus: centrális körülfröccsöntött golyóscsapágy beépített műanyag porvédővel. görgő ** Kerék-Ø (D) Kerékszélesség (T2) Max. emelőerő görgőnként Max. emelőerő görgőszettként Beépítési (láb inaktív) (H) Beépítési (láb aktív) (h) Emelési (T4) Talp max. has (T3) Csavarfurat-Ø Kinyúlás Készlet: HRLK-PATH 100K-FK-HYD x x ** rozsdamentes kivitelben érdeklődés alapján * A szett a következőkből áll: 4 emelőgörgő (műanyag adapterlemezzel és előreszerelt hidraulikus tömlővel) Hidraulikus pumpa hajtókarral Szerelőkészlet használati utasítással 14 we innovate mobility

15 Alkalmazás: Az integrált, hidraulikusan működtethető rögzítőláb segítségével mobil üzemi berendezések és szállítóeszközök max. 750 kg tömegig egyszerűen átalakíthatók stabil munkafelületté. A svájci Ergoswiss által gyártott, hosszú évek óta bevált hidraulikus egység lehetővé teszi a négy emelőgörgő központi, egyidejű és ergonomikus megemelését. Leírás: Az egyes emelőgörgők hidaulikahengerei egy hidraulikus tömlőn keresztül csatlakoznak egy központi, kocsira szerelt hidraulikus pumpához. A hajtókar működtetésével a hidraulikaolaj a hidraulikus pumpából átfolyik az emelőgörgők hidaulikahengereibe. A rögzítőlábak emelő mozgása révén az emelőgörgők egyszerre és hangtalanul megemelkednek. A talajegyenetlenségeket a szintezhető rögzítőláb kézi beállításával lehet villáskulcs segítségével kiegyenlíteni. A működtetés után a hajtókar behajtható, az asztal vagy a készülék széle mögé. Szereléskor az emelőgörgőre előszerelt (3 méteres) hidraulikatömlőket a kívánt hosszúságúra kell vágni és csatlakoztatni kell a hidraulikus pumpához. Hidraulikus pumpa: Szivattyúház színtelen, eloxált alumíniumból, 4 integrált hidraulika henger 4 tömlőcsatlakozással, behajtható hajtókar, 3 átmenő furat (Ø 6,8 mm) a pumpa felszereléséhez. A hidraulikatömlők hosszúsága: 3 m A hidraulikatömlők átmérője: 4 mm Hidraulikus pumpa (HxSzxM): 299 x 120 x 60 mm Hidraulikus pumpa behajtható hajtókarral 35 Szerelőkészlet (a szett tartalmazza): 1 kettős gyűrűs kulcs egyedi nyílással 1 tömlővágó 1 mágnes 5 szorítógyűrű 1 csatlakozócsavar (tartalék) Használati utasítás 4 tömlőcsatlakozás Ø 6,8 Asztal széle we innovate mobility 15
