1 Nagy teherbírású poliamid kerekek és 298 we innovate mobility

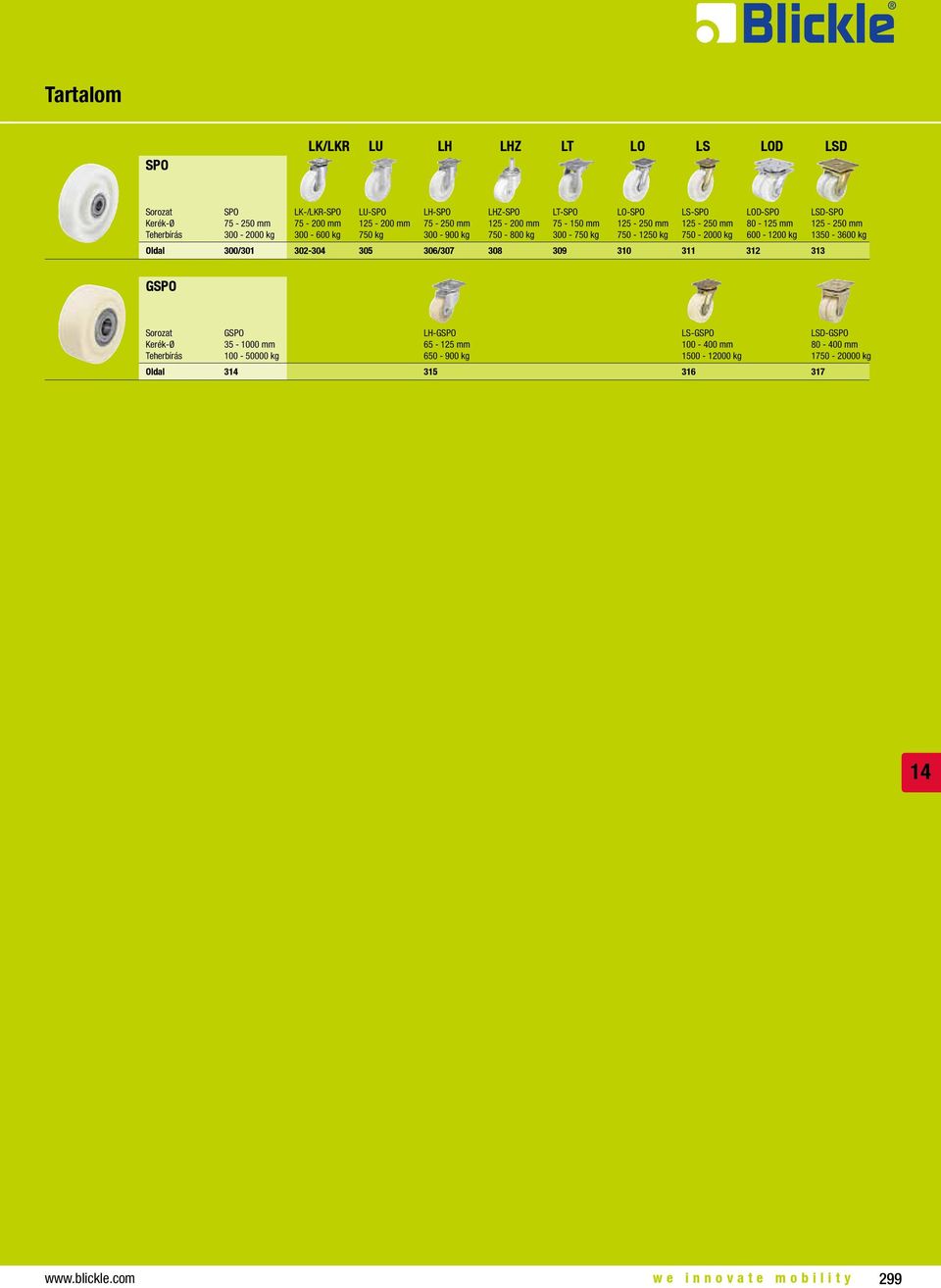

2 Tartalom SPO LK/LKR LU LH LHZ LT LO LS LOD LSD Sorozat Oldal SPO mm kg LK-/LKR-SPO mm kg 300/ LU-SPO mm 750 kg 305 LH-SPO mm kg 306/307 LHZ-SPO mm kg 308 LT-SPO mm kg 309 LO-SPO mm kg 310 LS-SPO mm kg 311 LOD-SPO mm kg 312 LSD-SPO mm kg 313 GSPO Sorozat Oldal GSPO mm kg LH-GSPO mm kg LS-GSPO mm kg LSD-GSPO mm kg we innovate mobility 299

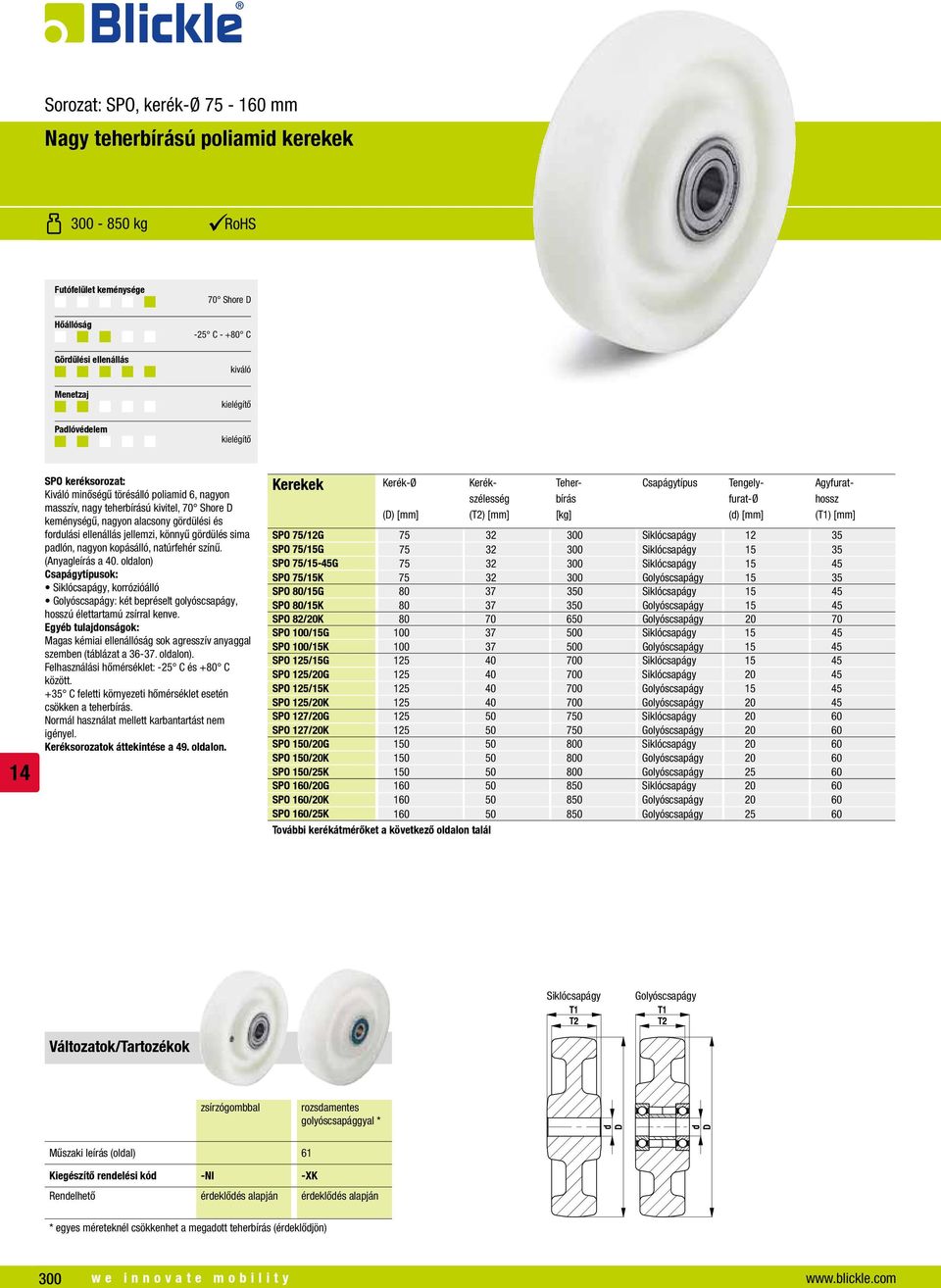

3 Sorozat: SPO, mm Nagy teherbírású poliamid kerekek kg RoHS Futófelület keménysége Hőállóság Gördülési ellenállás Menetzaj Padlóvédelem 70 Shore D -25 C C kiváló kielégítő kielégítő SPO keréksorozat: Kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, nagyon alacsony gördülési és fordulási ellenállás jellemzi, könnyű gördülés sima padlón, nagyon kopásálló, natúrfehér színű. (Anyagleírás a 40. oldalon) ok: Siklócsapágy, korrózióálló Golyóscsapágy: két bepréselt golyóscsapágy, hosszú élettartamú zsírral kenve. Egyéb tulajdonságok: Magas kémiai ellenállóság sok agresszív anyaggal szemben (táblázat a oldalon). Felhasználási hőmérséklet: -25 C és +80 C között. +35 C feletti környezeti hőmérséklet esetén csökken a teherbírás. Normál használat mellett karbantartást nem igényel. Keréksorozatok áttekintése a 49. oldalon. Kerekek (D) (T2) Tengelyfurat-Ø (d) Agyfurathossz (T1) SPO 75/12G Siklócsapágy SPO 75/15G Siklócsapágy SPO 75/15-45G Siklócsapágy SPO 75/15K Golyóscsapágy SPO 80/15G Siklócsapágy SPO 80/15K Golyóscsapágy SPO 82/20K Golyóscsapágy SPO 100/15G Siklócsapágy SPO 100/15K Golyóscsapágy SPO 125/15G Siklócsapágy SPO 125/20G Siklócsapágy SPO 125/15K Golyóscsapágy SPO 125/20K Golyóscsapágy SPO 127/20G Siklócsapágy SPO 127/20K Golyóscsapágy SPO 150/20G Siklócsapágy SPO 150/20K Golyóscsapágy SPO 150/25K Golyóscsapágy SPO 160/20G Siklócsapágy SPO 160/20K Golyóscsapágy SPO 160/25K Golyóscsapágy További kerékátmérőket a következő oldalon talál Siklócsapágy Golyóscsapágy zsírzógombbal golyóscsapággyal * Műszaki leírás (oldal) 61 Kiegészítő rendelési kód -NI -XK Rendelhető érdeklődés alapján érdeklődés alapján * egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) 300 we innovate mobility

4 Sorozat: SPO, mm Nagy teherbírású poliamid kerekek kg RoHS Futófelület keménysége Hőállóság Gördülési ellenállás Menetzaj Padlóvédelem 70 Shore D -25 C C kiváló kielégítő kielégítő SPO keréksorozat: Kiváló minőségű törésálló poliamid 6, nagyon masszív, nagy teherbírású kivitel, 70 Shore D keménységű, nagyon alacsony gördülési és fordulási ellenállás jellemzi, könnyű gördülés sima padlón, nagyon kopásálló, natúrfehér színű. (Anyagleírás a 40. oldalon) ok: Siklócsapágy, korrózióálló Golyóscsapágy: két bepréselt golyóscsapágy, hosszú élettartamú zsírral kenve. Egyéb tulajdonságok: Magas kémiai ellenállóság sok agresszív anyaggal szemben (táblázat a oldalon). Felhasználási hőmérséklet: -25 C és +80 C között. +35 C feletti környezeti hőmérséklet esetén csökken a teherbírás. Normál használat mellett karbantartást nem igényel. Keréksorozatok áttekintése a 49. oldalon. Kerekek (D) (T2) Tengelyfurat-Ø (d) Agyfurathossz (T1) SPO 175/20G Siklócsapágy SPO 175/20K Golyóscsapágy SPO 175/25K Golyóscsapágy SPO 201/20G Siklócsapágy SPO 201/20K Golyóscsapágy SPO 200/20G * Siklócsapágy SPO 200/25G * Siklócsapágy SPO 200/20K * Golyóscsapágy SPO 200/25K * Golyóscsapágy SPO 200/30K * Golyóscsapágy SPO 251/25G Siklócsapágy SPO 251/25K Golyóscsapágy SPO 250/25G * Siklócsapágy SPO 250/25K * Golyóscsapágy SPO 250/30K * Golyóscsapágy SPO 250/35K * Golyóscsapágy * extraerős kivitel Siklócsapágy Golyóscsapágy zsírzógombbal golyóscsapággyal ** Műszaki leírás (oldal) 61 Kiegészítő rendelési kód -NI -XK Rendelhető érdeklődés alapján érdeklődés alapján ** egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) we innovate mobility 301

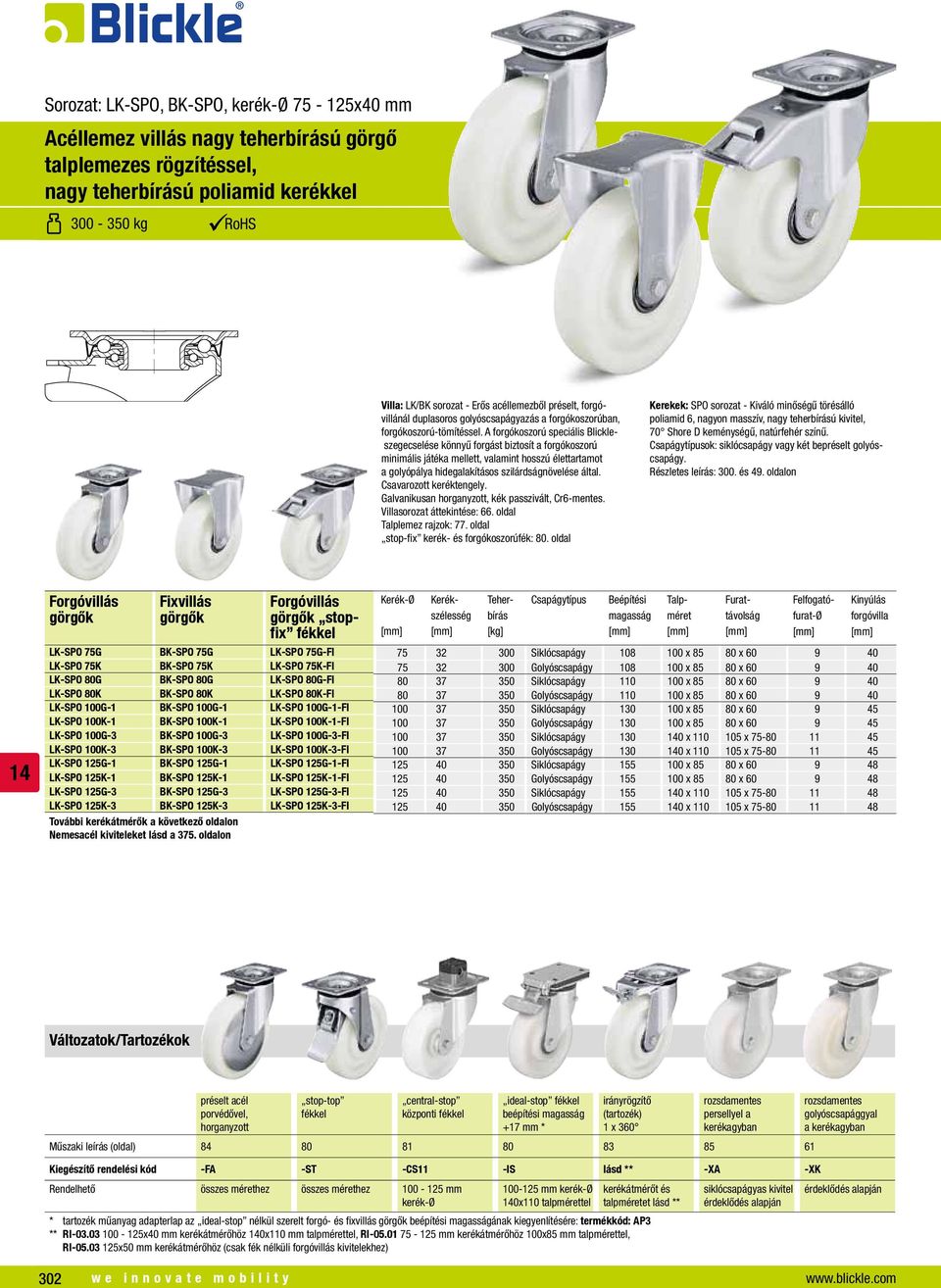

5 Sorozat: LK-SPO, BK-SPO, x40 mm Acéllemez villás nagy teherbírású görgő talplemezes rögzítéssel, nagy teherbírású poliamid kerékkel kg RoHS Villa: LK/BK sorozat - Erős lemezből préselt, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, forgókoszorú-tömítéssel. A forgókoszorú speciális Blickleszegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Villasorozat áttekintése: 66. oldal Talplemez rajzok: 77. oldal stop-fix kerék- és forgókoszorúfék: 80. oldal ok: siklócsapágy vagy két bepréselt golyóscsapágy. Részletes leírás: 300. és 49. oldalon stopfix LK-SPO 75G BK-SPO 75G LK-SPO 75G-FI Siklócsapágy x x LK-SPO 75K BK-SPO 75K LK-SPO 75K-FI Golyóscsapágy x x LK-SPO 80G BK-SPO 80G LK-SPO 80G-FI Siklócsapágy x x LK-SPO 80K BK-SPO 80K LK-SPO 80K-FI Golyóscsapágy x x LK-SPO 100G-1 BK-SPO 100G-1 LK-SPO 100G-1-FI Siklócsapágy x x LK-SPO 100K-1 BK-SPO 100K-1 LK-SPO 100K-1-FI Golyóscsapágy x x LK-SPO 100G-3 BK-SPO 100G-3 LK-SPO 100G-3-FI Siklócsapágy x x LK-SPO 100K-3 BK-SPO 100K-3 LK-SPO 100K-3-FI Golyóscsapágy x x LK-SPO 125G-1 BK-SPO 125G-1 LK-SPO 125G-1-FI Siklócsapágy x x LK-SPO 125K-1 BK-SPO 125K-1 LK-SPO 125K-1-FI Golyóscsapágy x x LK-SPO 125G-3 BK-SPO 125G-3 LK-SPO 125G-3-FI Siklócsapágy x x LK-SPO 125K-3 BK-SPO 125K-3 LK-SPO 125K-3-FI Golyóscsapágy x x További kerékátmérők a következő oldalon Nemes kiviteleket lásd a 375. oldalon préselt porvédővel, horganyzott stop-top central-stop központi ideal-stop beépítési +17 mm * irányrögzítő (tartozék) 1 x 360 persellyel a kerékagyban Műszaki leírás (oldal) golyóscsapággyal a kerékagyban Kiegészítő rendelési kód -FA -ST -CS11 -IS lásd ** -XA -XK Rendelhető összes mérethez összes mérethez mm mm kerékátmérőt és siklócsapágyas kivitel érdeklődés alapján 0x110 talpmérettel talpméretet lásd ** érdeklődés alapján * tartozék műanyag adapterlap az ideal-stop nélkül szerelt forgó- és fixvillás beépítési ának kiegyenlítésére: termékkód: AP3 ** RI x40 mm kerékátmérőhöz 0x110 mm talpmérettel, RI mm kerékátmérőhöz 100x85 mm talpmérettel, RI x50 mm kerékátmérőhöz (csak fék nélküli forgóvillás kivitelekhez) 302 we innovate mobility

6 Sorozat: LK-SPO, BH-SPO, 125x mm Acéllemez villás nagy teherbírású görgő talplemezes rögzítéssel, nagy teherbírású poliamid kerékkel 600 kg RoHS Villa: LK/BH sorozat - Erős lemezből préselt, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, stabil központi csappal, forgókoszorú-tömítéssel. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Villasorozat áttekintése: 66. oldal Talplemez rajzok: 77. oldal stop-fix kerék- és forgókoszorúfék: 80. oldal ok: siklócsapágy vagy két bepréselt golyóscsapágy. Részletes leírás: 300., 301. és 49. oldalon stopfix LK-SPO 127G BH-SPO 127G LK-SPO 127G-FI Siklócsapágy x x LK-SPO 127K BH-SPO 127K LK-SPO 127K-FI Golyóscsapágy x x LK-SPO 150G BH-SPO 150G LK-SPO 150G-FI Siklócsapágy x x LK-SPO 150K BH-SPO 150K LK-SPO 150K-FI Golyóscsapágy x x LK-SPO 160G BH-SPO 160G LK-SPO 160G-FI Siklócsapágy x x LK-SPO 160K BH-SPO 160K LK-SPO 160K-FI Golyóscsapágy x x LK-SPO 175G BH-SPO 175G LK-SPO 175G-FI Siklócsapágy x x LK-SPO 175K BH-SPO 175K LK-SPO 175K-FI Golyóscsapágy x x LK-SPO 201G BH-SPO 201G LK-SPO 201G-FI Siklócsapágy x x LK-SPO 201K BH-SPO 201K LK-SPO 201K-FI Golyóscsapágy x x LK-SPO 200G * BH-SPO 200G * LK-SPO 200G-FI * Siklócsapágy x x LK-SPO 200K * BH-SPO 200K * LK-SPO 200K-FI * Golyóscsapágy x x * extraerős kivitel Nemes kiviteleket lásd a 375. oldalon préselt porvédővel, horganyzott stop-top ideal-stop beépítési +17 mm ** irányrögzítő (tartozék) 1 x 360 *** persellyel a kerékagyban Műszaki leírás (oldal) golyóscsapággyal a kerékagyban Kiegészítő rendelési kód -FA -ST -IS RI FS -XA -XK Rendelhető összes mérethez összes mérethez 125, 160, 200 mm összes mérethez érdeklődés alapján siklócsapágyas kivitel érdeklődés alapján érdeklődés alapján ** tartozék műanyag adapterlap az ideal-stop nélkül szerelt forgó- és fixvillás beépítési ának kiegyenlítésére: termékkód: AP3 *** csak fék nélküli forgóvillás kivitelekhez we innovate mobility 303

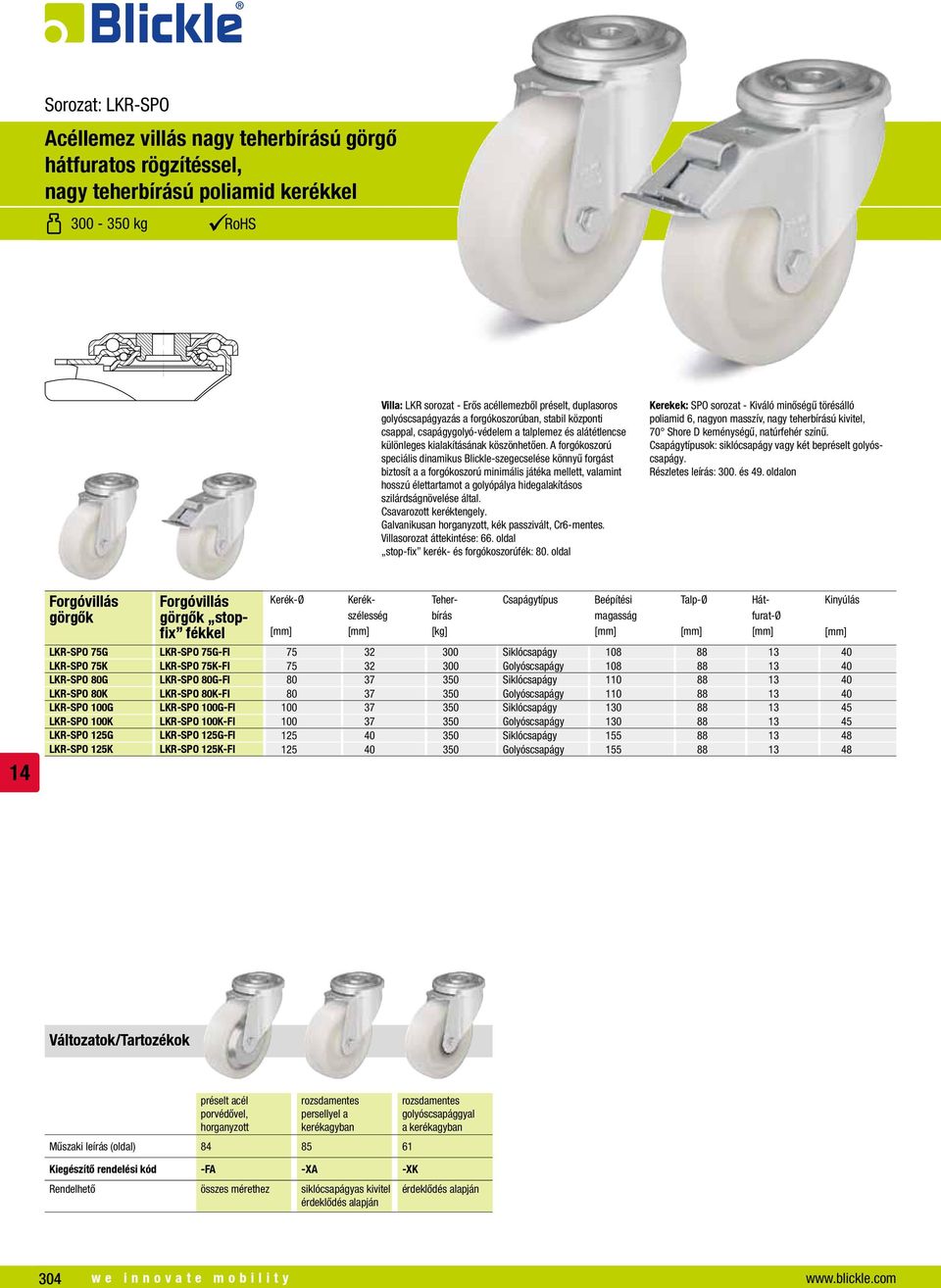

7 Sorozat: LKR-SPO Acéllemez villás nagy teherbírású görgő hátfuratos rögzítéssel, nagy teherbírású poliamid kerékkel kg RoHS Villa: LKR sorozat - Erős lemezből préselt, duplasoros golyóscsapágyazás a forgókoszorúban, stabil központi csappal, csapágygolyó-védelem a talplemez és alátétlencse különleges kialakításának köszönhetően. A forgókoszorú speciális dinamikus Blickle-szegecselése könnyű forgást biztosít a a forgókoszorú minimális játéka mellett, valamint hosszú élettartamot a golyópálya hidegalakításos szilárdságnövelése által. Villasorozat áttekintése: 66. oldal stop-fix kerék- és forgókoszorúfék: 80. oldal ok: siklócsapágy vagy két bepréselt golyóscsapágy. Részletes leírás: 300. és 49. oldalon stopfix Talp-Ø Hátfurat-Ø LKR-SPO 75G LKR-SPO 75G-FI Siklócsapágy LKR-SPO 75K LKR-SPO 75K-FI Golyóscsapágy LKR-SPO 80G LKR-SPO 80G-FI Siklócsapágy LKR-SPO 80K LKR-SPO 80K-FI Golyóscsapágy LKR-SPO 100G LKR-SPO 100G-FI Siklócsapágy LKR-SPO 100K LKR-SPO 100K-FI Golyóscsapágy LKR-SPO 125G LKR-SPO 125G-FI Siklócsapágy LKR-SPO 125K LKR-SPO 125K-FI Golyóscsapágy préselt porvédővel, horganyzott persellyel a kerékagyban Műszaki leírás (oldal) golyóscsapággyal a kerékagyban Kiegészítő rendelési kód -FA -XA -XK Rendelhető összes mérethez siklócsapágyas kivitel érdeklődés alapján érdeklődés alapján 304 we innovate mobility

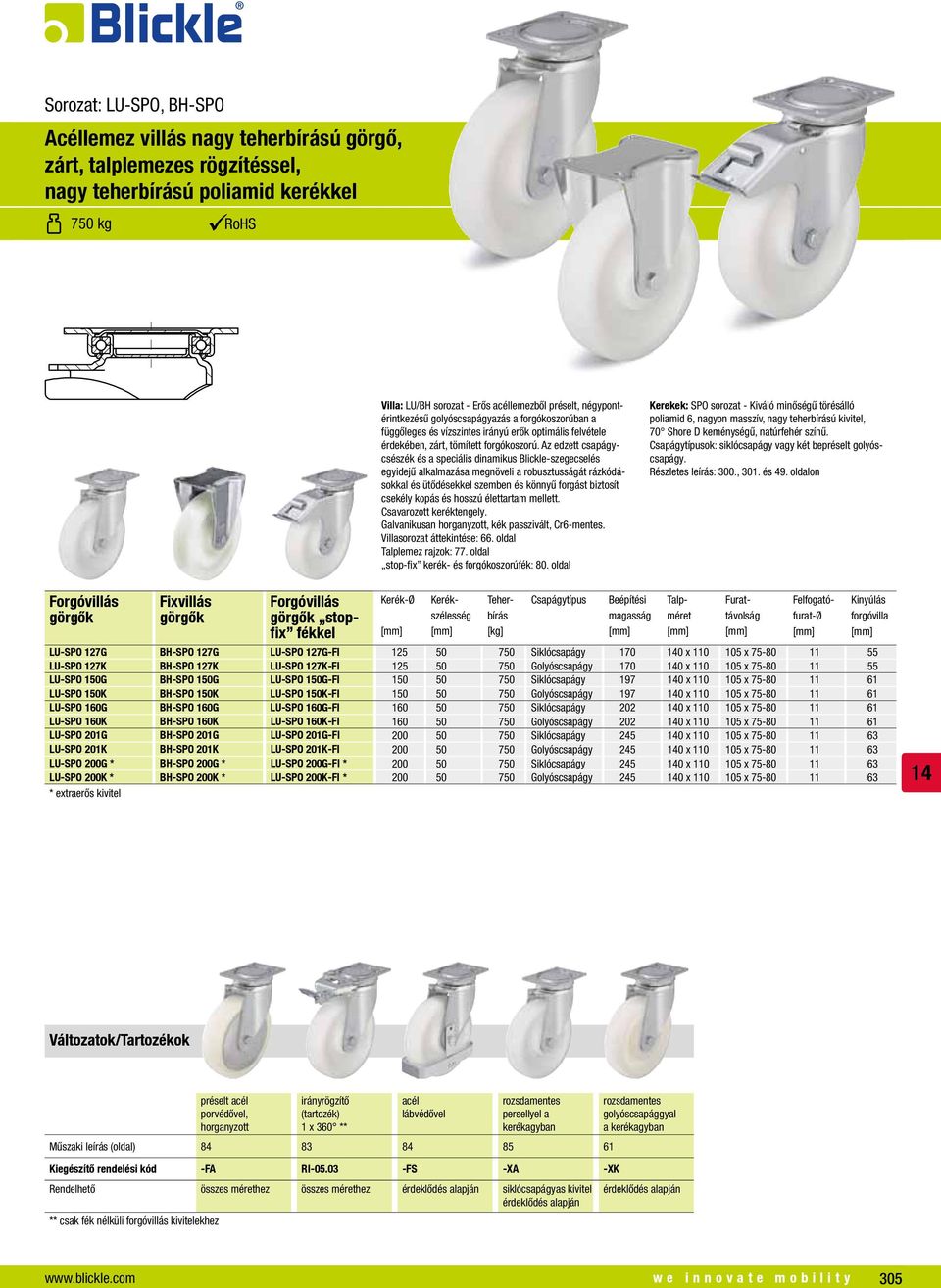

8 Sorozat: LU-SPO, BH-SPO Acéllemez villás nagy teherbírású görgő, zárt, talplemezes rögzítéssel, nagy teherbírású poliamid kerékkel 750 kg RoHS Villa: LU/BH sorozat - Erős lemezből préselt, négypontérintkezésű golyóscsapágyazás a forgókoszorúban a függőleges és vízszintes irányú erők optimális felvétele érdekében, zárt, tömített forgókoszorú. Az edzett csapágycsészék és a speciális dinamikus Blickle-szegecselés egyidejű alkalmazása megnöveli a robusztusságát rázkódásokkal és ütődésekkel szemben és könnyű forgást biztosít csekély kopás és hosszú élettartam mellett. Villasorozat áttekintése: 66. oldal Talplemez rajzok: 77. oldal stop-fix kerék- és forgókoszorúfék: 80. oldal ok: siklócsapágy vagy két bepréselt golyóscsapágy. Részletes leírás: 300., 301. és 49. oldalon stopfix LU-SPO 127G BH-SPO 127G LU-SPO 127G-FI Siklócsapágy x x LU-SPO 127K BH-SPO 127K LU-SPO 127K-FI Golyóscsapágy x x LU-SPO 150G BH-SPO 150G LU-SPO 150G-FI Siklócsapágy x x LU-SPO 150K BH-SPO 150K LU-SPO 150K-FI Golyóscsapágy x x LU-SPO 160G BH-SPO 160G LU-SPO 160G-FI Siklócsapágy x x LU-SPO 160K BH-SPO 160K LU-SPO 160K-FI Golyóscsapágy x x LU-SPO 201G BH-SPO 201G LU-SPO 201G-FI Siklócsapágy x x LU-SPO 201K BH-SPO 201K LU-SPO 201K-FI Golyóscsapágy x x LU-SPO 200G * BH-SPO 200G * LU-SPO 200G-FI * Siklócsapágy x x LU-SPO 200K * BH-SPO 200K * LU-SPO 200K-FI * Golyóscsapágy x x * extraerős kivitel préselt porvédővel, horganyzott irányrögzítő (tartozék) 1 x 360 ** persellyel a kerékagyban Műszaki leírás (oldal) golyóscsapággyal a kerékagyban Kiegészítő rendelési kód -FA RI FS -XA -XK Rendelhető összes mérethez összes mérethez érdeklődés alapján siklócsapágyas kivitel érdeklődés alapján érdeklődés alapján ** csak fék nélküli forgóvillás kivitelekhez we innovate mobility 305

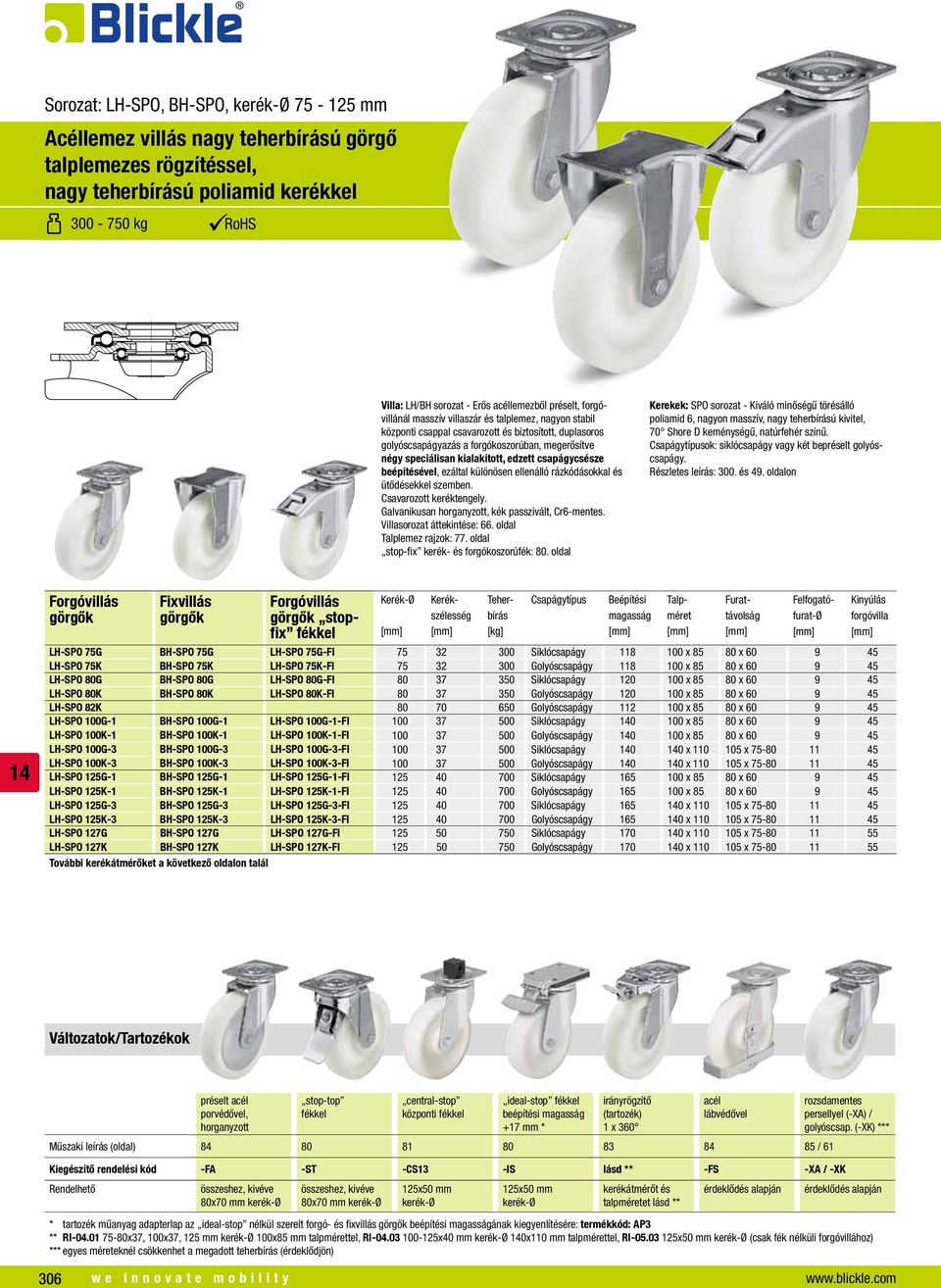

9 Sorozat: LH-SPO, BH-SPO, mm Acéllemez villás nagy teherbírású görgő talplemezes rögzítéssel, nagy teherbírású poliamid kerékkel kg RoHS Villa: LH/BH sorozat - Erős lemezből préselt, forgóvillánál masszív villaszár és talplemez, nagyon stabil központi csappal csavarozott és biztosított, duplasoros golyóscsapágyazás a forgókoszorúban, megerősítve négy speciálisan kialakított, edzett csapágycsésze beépítésével, ezáltal különösen ellenálló rázkódásokkal és ütődésekkel szemben. Villasorozat áttekintése: 66. oldal Talplemez rajzok: 77. oldal stop-fix kerék- és forgókoszorúfék: 80. oldal ok: siklócsapágy vagy két bepréselt golyóscsapágy. Részletes leírás: 300. és 49. oldalon stopfix LH-SPO 75G BH-SPO 75G LH-SPO 75G-FI Siklócsapágy x x LH-SPO 75K BH-SPO 75K LH-SPO 75K-FI Golyóscsapágy x x LH-SPO 80G BH-SPO 80G LH-SPO 80G-FI Siklócsapágy x x LH-SPO 80K BH-SPO 80K LH-SPO 80K-FI Golyóscsapágy x x LH-SPO 82K Golyóscsapágy x x LH-SPO 100G-1 BH-SPO 100G-1 LH-SPO 100G-1-FI Siklócsapágy x x LH-SPO 100K-1 BH-SPO 100K-1 LH-SPO 100K-1-FI Golyóscsapágy x x LH-SPO 100G-3 BH-SPO 100G-3 LH-SPO 100G-3-FI Siklócsapágy 0 0 x x LH-SPO 100K-3 BH-SPO 100K-3 LH-SPO 100K-3-FI Golyóscsapágy 0 0 x x LH-SPO 125G-1 BH-SPO 125G-1 LH-SPO 125G-1-FI Siklócsapágy x x LH-SPO 125K-1 BH-SPO 125K-1 LH-SPO 125K-1-FI Golyóscsapágy x x LH-SPO 125G-3 BH-SPO 125G-3 LH-SPO 125G-3-FI Siklócsapágy x x LH-SPO 125K-3 BH-SPO 125K-3 LH-SPO 125K-3-FI Golyóscsapágy x x LH-SPO 127G BH-SPO 127G LH-SPO 127G-FI Siklócsapágy x x LH-SPO 127K BH-SPO 127K LH-SPO 127K-FI Golyóscsapágy x x További kerékátmérőket a következő oldalon talál préselt porvédővel, horganyzott stop-top central-stop központi ideal-stop beépítési +17 mm * irányrögzítő (tartozék) 1 x 360 Műszaki leírás (oldal) / 61 persellyel (-XA) / golyóscsap. (-XK) *** Kiegészítő rendelési kód -FA -ST -CS13 -IS lásd ** -FS -XA / -XK Rendelhető összeshez, kivéve összeshez, kivéve 125x50 mm 125x50 mm kerékátmérőt és érdeklődés alapján érdeklődés alapján 80x70 mm 80x70 mm talpméretet lásd ** * tartozék műanyag adapterlap az ideal-stop nélkül szerelt forgó- és fixvillás beépítési ának kiegyenlítésére: termékkód: AP3 ** RI x37, 100x37, 125 mm 100x85 mm talpmérettel, RI x40 mm 0x110 mm talpmérettel, RI x50 mm (csak fék nélküli forgóvillához) *** egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) 306 we innovate mobility

10 Sorozat: LH-SPO, BH-SPO, mm Acéllemez villás nagy teherbírású görgő talplemezes rögzítéssel, nagy teherbírású poliamid kerékkel kg RoHS Villa: LH/BH sorozat - Erős lemezből préselt, forgóvillánál masszív villaszár és talplemez, nagyon stabil központi csappal csavarozott és biztosított, duplasoros golyóscsapágyazás a forgókoszorúban, megerősítve négy speciálisan kialakított, edzett csapágycsésze beépítésével, ezáltal különösen ellenálló rázkódásokkal és ütődésekkel szemben. Villasorozat áttekintése: 66. oldal Talplemez rajzok: 77. oldal stop-fix kerék- és forgókoszorúfék: 80. oldal ok: siklócsapágy vagy két bepréselt golyóscsapágy. Részletes leírás: 300., 301. és 49. oldalon stopfix LH-SPO 150G BH-SPO 150G LH-SPO 150G-FI Siklócsapágy x x LH-SPO 150K BH-SPO 150K LH-SPO 150K-FI Golyóscsapágy x x LH-SPO 160G BH-SPO 160G LH-SPO 160G-FI Siklócsapágy x x LH-SPO 160K BH-SPO 160K LH-SPO 160K-FI Golyóscsapágy x x LH-SPO 175G BH-SPO 175G LH-SPO 175G-FI Siklócsapágy x x LH-SPO 175K BH-SPO 175K LH-SPO 175K-FI Golyóscsapágy x x LH-SPO 201G BH-SPO 201G LH-SPO 201G-FI Siklócsapágy x x LH-SPO 201K BH-SPO 201K LH-SPO 201K-FI Golyóscsapágy x x LH-SPO 200G * BH-SPO 200G * LH-SPO 200G-FI * Siklócsapágy x x LH-SPO 200K * BH-SPO 200K * LH-SPO 200K-FI * Golyóscsapágy x x LH-SPO 251G BH-SPO 251G ** Siklócsapágy x x LH-SPO 251K BH-SPO 251K ** Golyóscsapágy x x LH-SPO 250G * BH-SPO 250G * ** Siklócsapágy x x LH-SPO 250K * BH-SPO 250K * ** Golyóscsapágy x x * extraerős kivitel ** stop-top féktípust lásd a Változatok / Tartozékok címszó alatt préselt porvédővel, horganyzott stop-top central-stop központi ideal-stop beépítési +17 mm *** irányrögzítő (tartozék) 1 x 360 **** Műszaki leírás (oldal) / 61 persellyel (-XA) / golyóscsap. (-XK) ***** Kiegészítő rendelési kód -FA -ST -CS13 -IS RI FS -XA, -XK Rendelhető mm összes mérethez 160, 200, 250 mm 160, 200, 250 mm mm 150,160,200 érdeklődés alapján érdeklődés alapján *** tartozék műanyag adapterlap az ideal-stop nélkül szerelt forgó- és fixvillás beépítési ának kiegyenlítésére: termékkód: AP3 **** csak fék nélküli forgóvillás kivitelekhez ***** egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) we innovate mobility 307

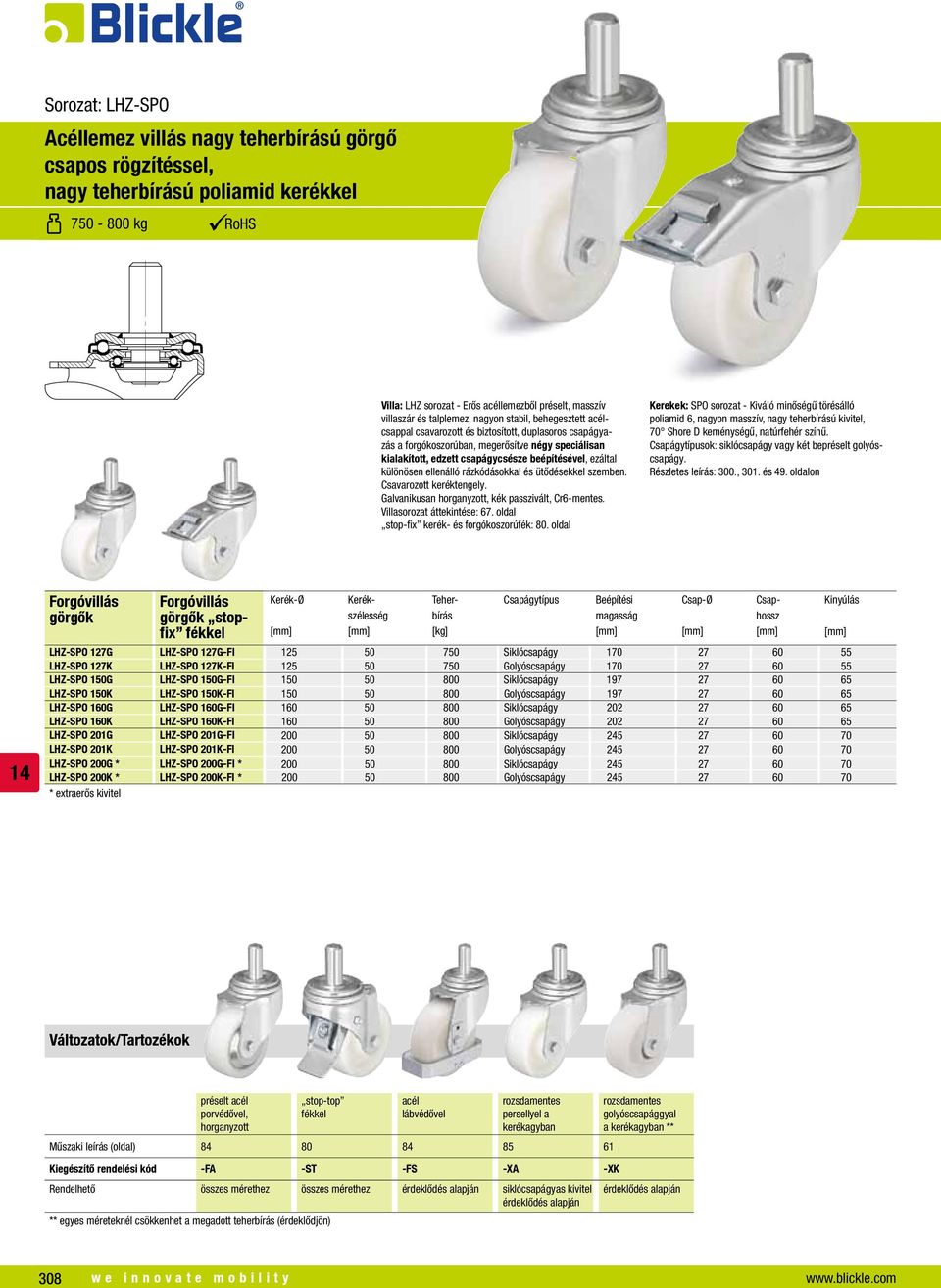

11 Sorozat: LHZ-SPO Acéllemez villás nagy teherbírású görgő csapos rögzítéssel, nagy teherbírású poliamid kerékkel kg RoHS Villa: LHZ sorozat - Erős lemezből préselt, masszív villaszár és talplemez, nagyon stabil, behegesztett csappal csavarozott és biztosított, duplasoros csapágyazás a forgókoszorúban, megerősítve négy speciálisan kialakított, edzett csapágycsésze beépítésével, ezáltal különösen ellenálló rázkódásokkal és ütődésekkel szemben. Villasorozat áttekintése: 67. oldal stop-fix kerék- és forgókoszorúfék: 80. oldal ok: siklócsapágy vagy két bepréselt golyóscsapágy. Részletes leírás: 300., 301. és 49. oldalon stopfix Csap-Ø Csaphossz LHZ-SPO 127G LHZ-SPO 127G-FI Siklócsapágy LHZ-SPO 127K LHZ-SPO 127K-FI Golyóscsapágy LHZ-SPO 150G LHZ-SPO 150G-FI Siklócsapágy LHZ-SPO 150K LHZ-SPO 150K-FI Golyóscsapágy LHZ-SPO 160G LHZ-SPO 160G-FI Siklócsapágy LHZ-SPO 160K LHZ-SPO 160K-FI Golyóscsapágy LHZ-SPO 201G LHZ-SPO 201G-FI Siklócsapágy LHZ-SPO 201K LHZ-SPO 201K-FI Golyóscsapágy LHZ-SPO 200G * LHZ-SPO 200G-FI * Siklócsapágy LHZ-SPO 200K * LHZ-SPO 200K-FI * Golyóscsapágy LHZ-SPO 200K * LHZ-SPO 200K-FI * * extraerős kivitel préselt porvédővel, horganyzott stop-top persellyel a kerékagyban Műszaki leírás (oldal) golyóscsapággyal a kerékagyban ** Kiegészítő rendelési kód -FA -ST -FS -XA -XK Rendelhető összes mérethez összes mérethez érdeklődés alapján siklócsapágyas kivitel érdeklődés alapján érdeklődés alapján ** egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) 308 we innovate mobility

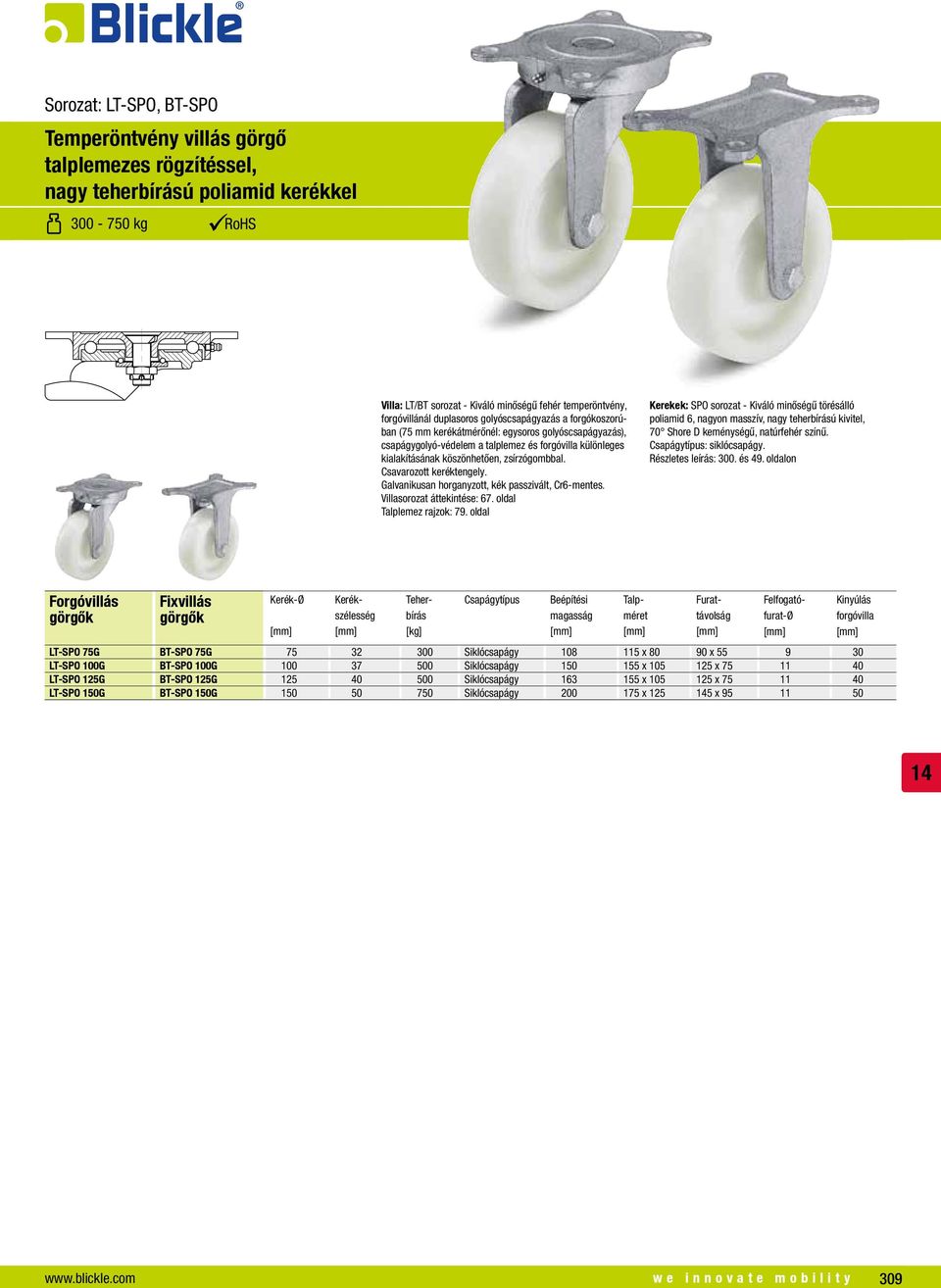

12 Sorozat: LT-SPO, BT-SPO Temperöntvény villás görgő talplemezes rögzítéssel, nagy teherbírású poliamid kerékkel kg RoHS Villa: LT/BT sorozat - Kiváló minőségű fehér temperöntvény, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban (75 mm kerékátmérőnél: egysoros golyóscsapágyazás), csapágygolyó-védelem a talplemez és különleges kialakításának köszönhetően, zsírzógombbal. Villasorozat áttekintése: 67. oldal Talplemez rajzok: 79. oldal : siklócsapágy. Részletes leírás: 300. és 49. oldalon LT-SPO 75G BT-SPO 75G Siklócsapágy x x LT-SPO 100G BT-SPO 100G Siklócsapágy x x LT-SPO 125G BT-SPO 125G Siklócsapágy x x LT-SPO 150G BT-SPO 150G Siklócsapágy x x we innovate mobility 309

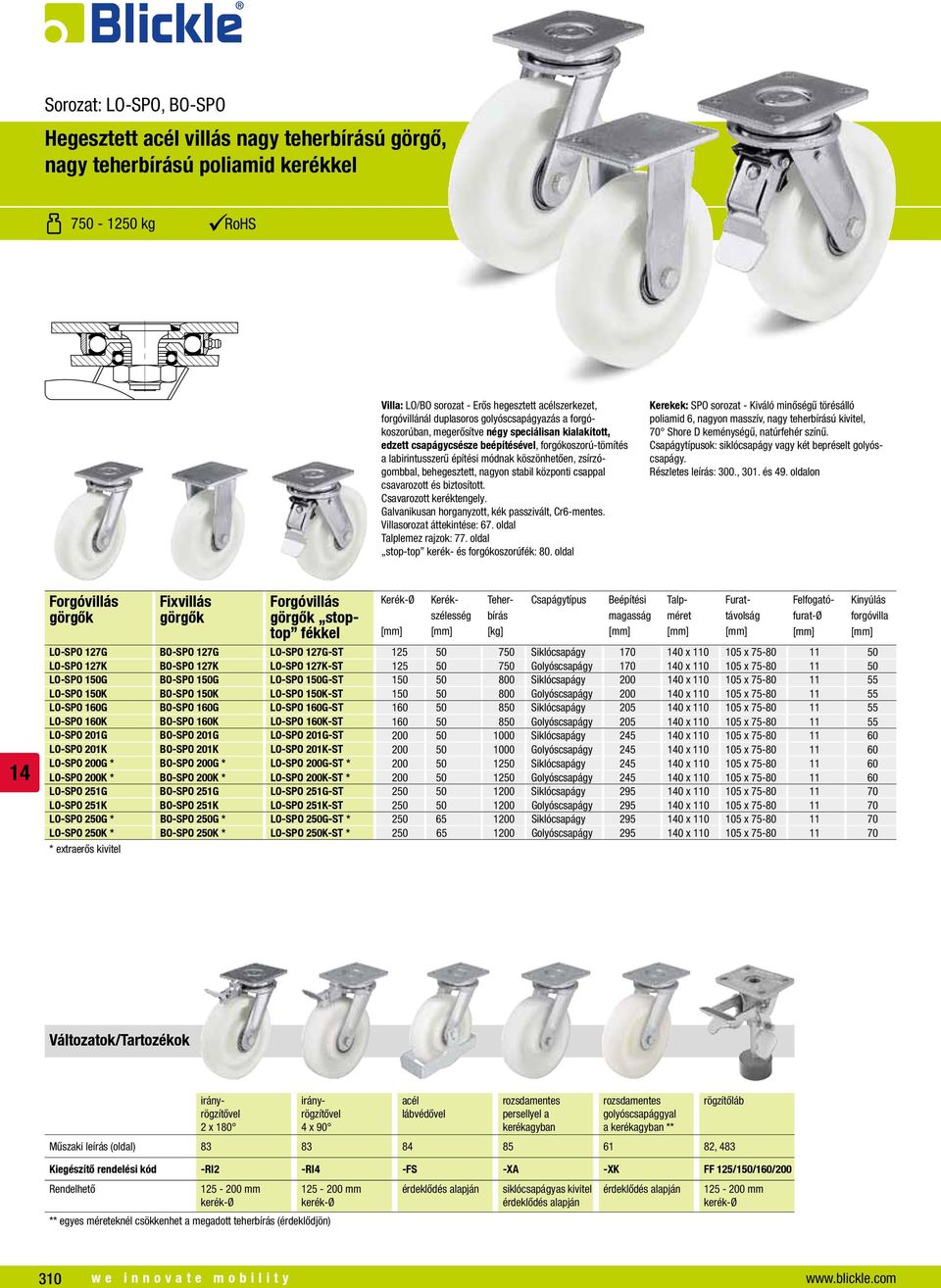

13 Sorozat: LO-SPO, BO-SPO Hegesztett villás nagy teherbírású görgő, nagy teherbírású poliamid kerékkel kg RoHS Villa: LO/BO sorozat - Erős hegesztett szerkezet, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, megerősítve négy speciálisan kialakított, edzett csapágycsésze beépítésével, forgókoszorú-tömítés a labirintusszerű építési módnak köszönhetően, zsírzógombbal, behegesztett, nagyon stabil központi csappal csavarozott és biztosított. Villasorozat áttekintése: 67. oldal Talplemez rajzok: 77. oldal stop-top kerék- és forgókoszorúfék: 80. oldal ok: siklócsapágy vagy két bepréselt golyóscsapágy. Részletes leírás: 300., 301. és 49. oldalon stoptop LO-SPO 127G BO-SPO 127G LO-SPO 127G-ST Siklócsapágy x x LO-SPO 127K BO-SPO 127K LO-SPO 127K-ST Golyóscsapágy x x LO-SPO 150G BO-SPO 150G LO-SPO 150G-ST Siklócsapágy x x LO-SPO 150K BO-SPO 150K LO-SPO 150K-ST Golyóscsapágy x x LO-SPO 160G BO-SPO 160G LO-SPO 160G-ST Siklócsapágy x x LO-SPO 160K BO-SPO 160K LO-SPO 160K-ST Golyóscsapágy x x LO-SPO 201G BO-SPO 201G LO-SPO 201G-ST Siklócsapágy x x LO-SPO 201K BO-SPO 201K LO-SPO 201K-ST Golyóscsapágy x x LO-SPO 200G * BO-SPO 200G * LO-SPO 200G-ST * Siklócsapágy x x LO-SPO 200K * BO-SPO 200K * LO-SPO 200K-ST * Golyóscsapágy x x LO-SPO 251G BO-SPO 251G LO-SPO 251G-ST Siklócsapágy x x LO-SPO 251K BO-SPO 251K LO-SPO 251K-ST Golyóscsapágy x x LO-SPO 250G * BO-SPO 250G * LO-SPO 250G-ST * Siklócsapágy x x LO-SPO 250K * BO-SPO 250K * LO-SPO 250K-ST * Golyóscsapágy x x * extraerős kivitel 2 x x 90 persellyel a kerékagyban golyóscsapággyal a kerékagyban ** Műszaki leírás (oldal) , 483 rögzítőláb Kiegészítő rendelési kód -RI2 -RI4 -FS -XA -XK FF 125/150/160/200 Rendelhető mm mm érdeklődés alapján siklócsapágyas kivitel érdeklődés alapján érdeklődés alapján mm ** egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) 310 we innovate mobility

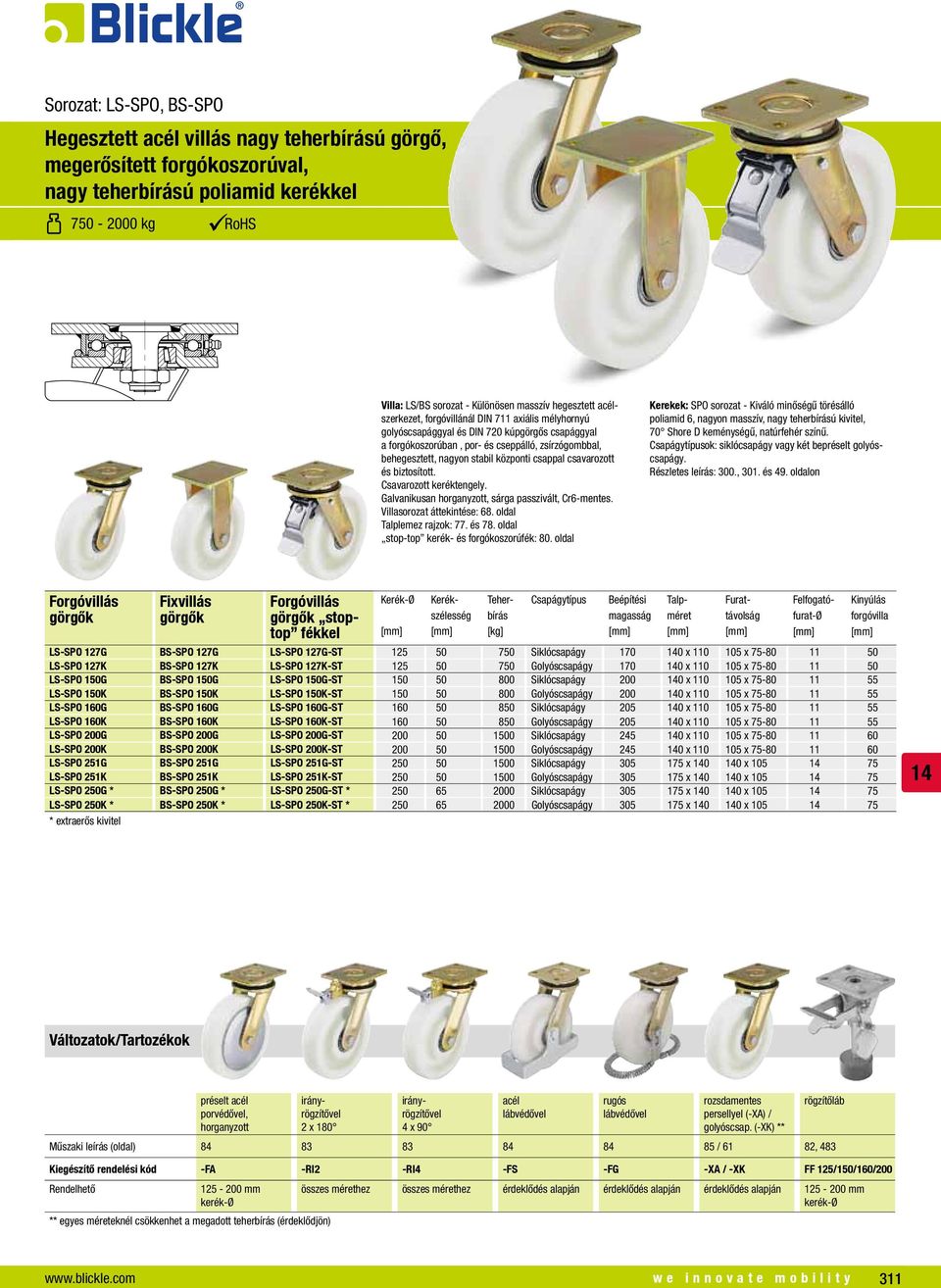

14 Sorozat: LS-SPO, BS-SPO Hegesztett villás nagy teherbírású görgő, megerősített forgókoszorúval, nagy teherbírású poliamid kerékkel kg RoHS Villa: LS/BS sorozat - Különösen masszív hegesztett szerkezet, forgóvillánál DIN 711 axiális mélyhornyú golyóscsapággyal és DIN 720 kúpgörgős csapággyal a forgókoszorúban, por- és cseppálló, zsírzógombbal, behegesztett, nagyon stabil központi csappal csavarozott és biztosított. Galvanikusan horganyzott, sárga passzivált, Cr6-mentes. Villasorozat áttekintése: 68. oldal Talplemez rajzok: 77. és 78. oldal stop-top kerék- és forgókoszorúfék: 80. oldal ok: siklócsapágy vagy két bepréselt golyóscsapágy. Részletes leírás: 300., 301. és 49. oldalon stoptop LS-SPO 127G BS-SPO 127G LS-SPO 127G-ST Siklócsapágy x x LS-SPO 127K BS-SPO 127K LS-SPO 127K-ST Golyóscsapágy x x LS-SPO 150G BS-SPO 150G LS-SPO 150G-ST Siklócsapágy x x LS-SPO 150K BS-SPO 150K LS-SPO 150K-ST Golyóscsapágy x x LS-SPO 160G BS-SPO 160G LS-SPO 160G-ST Siklócsapágy x x LS-SPO 160K BS-SPO 160K LS-SPO 160K-ST Golyóscsapágy x x LS-SPO 200G BS-SPO 200G LS-SPO 200G-ST Siklócsapágy x x LS-SPO 200K BS-SPO 200K LS-SPO 200K-ST Golyóscsapágy x x LS-SPO 251G BS-SPO 251G LS-SPO 251G-ST Siklócsapágy x 0 0 x LS-SPO 251K BS-SPO 251K LS-SPO 251K-ST Golyóscsapágy x 0 0 x LS-SPO 250G * BS-SPO 250G * LS-SPO 250G-ST * Siklócsapágy x 0 0 x LS-SPO 250K * BS-SPO 250K * LS-SPO 250K-ST * Golyóscsapágy x 0 0 x * extraerős kivitel préselt porvédővel, horganyzott 2 x x 90 rugós persellyel (-XA) / golyóscsap. (-XK) ** Műszaki leírás (oldal) / 61 82, 483 Kiegészítő rendelési kód -FA -RI2 -RI4 -FS -FG -XA / -XK FF 125/150/160/200 Rendelhető mm összes mérethez összes mérethez érdeklődés alapján érdeklődés alapján érdeklődés alapján mm ** egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) rögzítőláb we innovate mobility 311

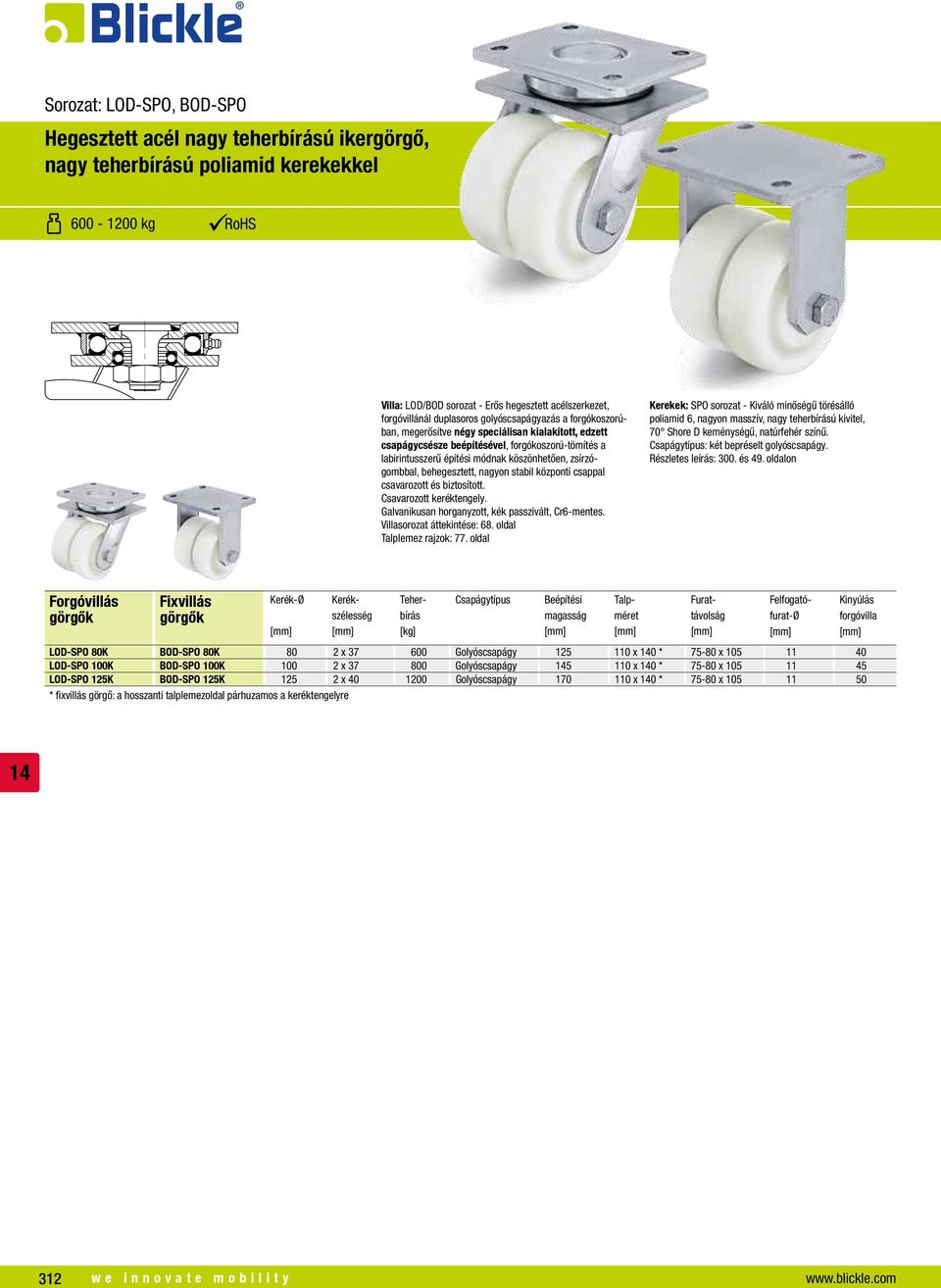

15 Sorozat: LOD-SPO, BOD-SPO Hegesztett nagy teherbírású ikergörgő, nagy teherbírású poliamid kerekekkel kg RoHS Villa: LOD/BOD sorozat - Erős hegesztett szerkezet, forgóvillánál duplasoros golyóscsapágyazás a forgókoszorúban, megerősítve négy speciálisan kialakított, edzett csapágycsésze beépítésével, forgókoszorú-tömítés a labirintusszerű építési módnak köszönhetően, zsírzógombbal, behegesztett, nagyon stabil központi csappal csavarozott és biztosított. Villasorozat áttekintése: 68. oldal Talplemez rajzok: 77. oldal : két bepréselt golyóscsapágy. Részletes leírás: 300. és 49. oldalon LOD-SPO 80K BOD-SPO 80K 80 2 x Golyóscsapágy x 0 * x LOD-SPO 100K BOD-SPO 100K x Golyóscsapágy x 0 * x LOD-SPO 125K BOD-SPO 125K x Golyóscsapágy x 0 * x * fixvillás görgő: a hosszanti talplemezoldal párhuzamos a keréktengelyre 312 we innovate mobility

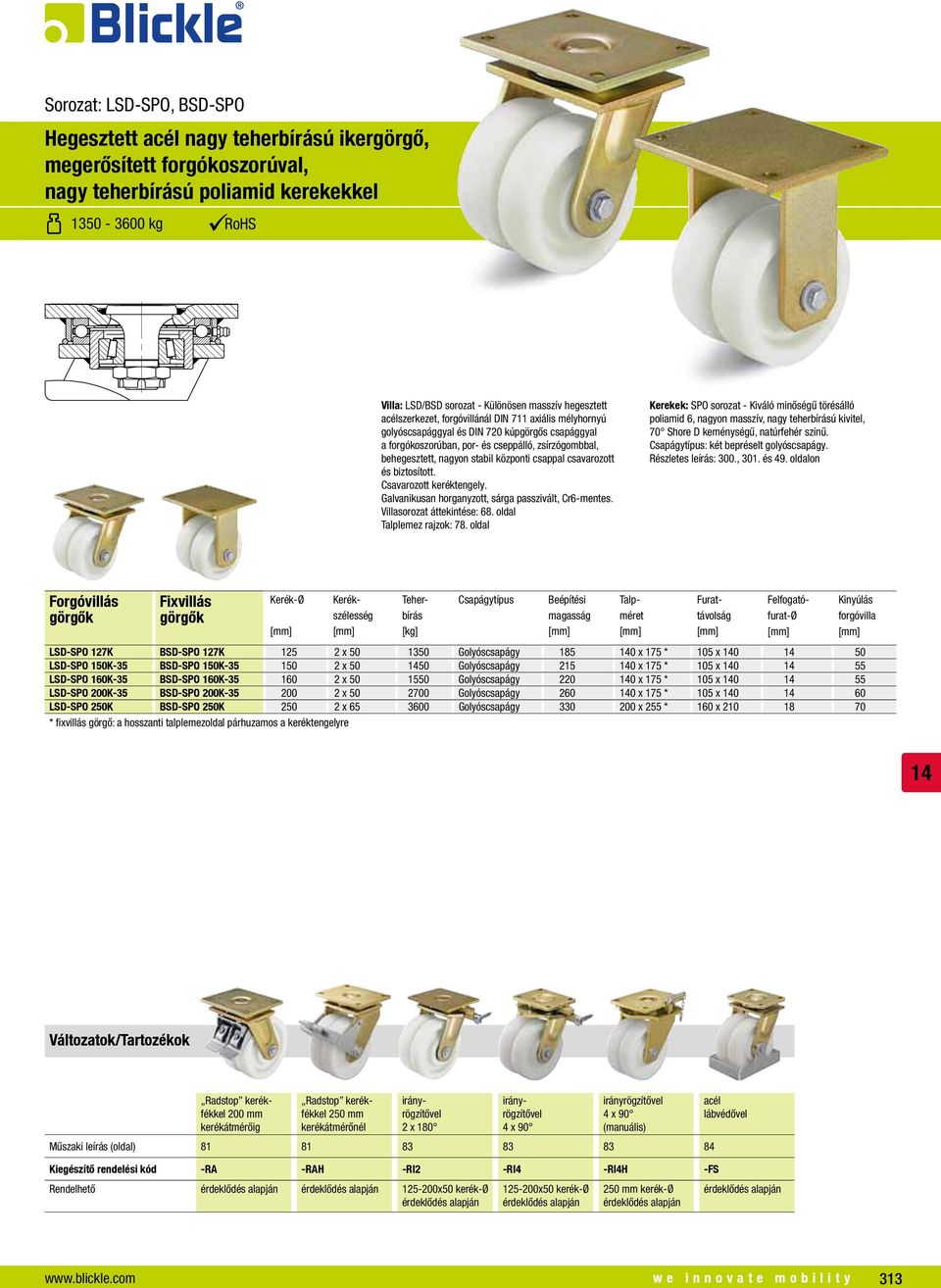

16 Sorozat: LSD-SPO, BSD-SPO Hegesztett nagy teherbírású ikergörgő, megerősített forgókoszorúval, nagy teherbírású poliamid kerekekkel kg RoHS Villa: LSD/BSD sorozat - Különösen masszív hegesztett szerkezet, forgóvillánál DIN 711 axiális mélyhornyú golyóscsapággyal és DIN 720 kúpgörgős csapággyal a forgókoszorúban, por- és cseppálló, zsírzógombbal, behegesztett, nagyon stabil központi csappal csavarozott és biztosított. Galvanikusan horganyzott, sárga passzivált, Cr6-mentes. Villasorozat áttekintése: 68. oldal Talplemez rajzok: 78. oldal : két bepréselt golyóscsapágy. Részletes leírás: 300., 301. és 49. oldalon LSD-SPO 127K BSD-SPO 127K x Golyóscsapágy x 175 * 105 x 0 50 LSD-SPO 150K-35 BSD-SPO 150K x Golyóscsapágy x 175 * 105 x 0 55 LSD-SPO 160K-35 BSD-SPO 160K x Golyóscsapágy x 175 * 105 x 0 55 LSD-SPO 200K-35 BSD-SPO 200K x Golyóscsapágy x 175 * 105 x 0 60 LSD-SPO 250K BSD-SPO 250K x Golyóscsapágy x 255 * 160 x * fixvillás görgő: a hosszanti talplemezoldal párhuzamos a keréktengelyre Radstop kerék 200 mm kerékátmérőig Radstop kerék 250 mm kerékátmérőnél 2 x x 90 4 x 90 (manuális) Műszaki leírás (oldal) Kiegészítő rendelési kód -RA -RAH -RI2 -RI4 -RI4H -FS Rendelhető érdeklődés alapján érdeklődés alapján x x mm érdeklődés alapján érdeklődés alapján érdeklődés alapján érdeklődés alapján we innovate mobility 313

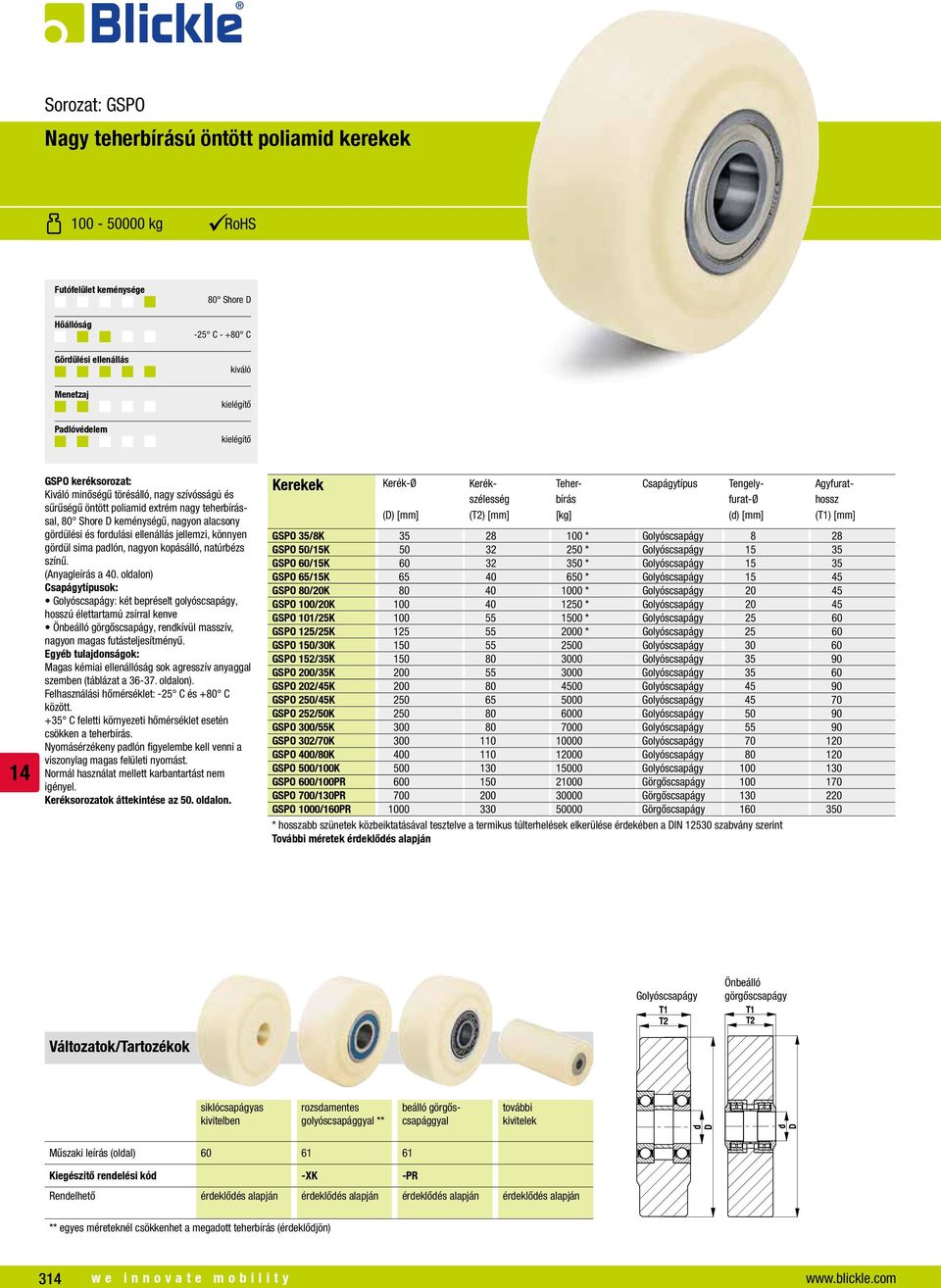

17 Sorozat: GSPO Nagy teherbírású öntött poliamid kerekek kg RoHS Futófelület keménysége Hőállóság Gördülési ellenállás Menetzaj Padlóvédelem 80 Shore D -25 C C kiváló kielégítő kielégítő GSPO keréksorozat: Kiváló minőségű törésálló, nagy szívósságú és sűrűségű öntött poliamid extrém nagy teherbírással, 80 Shore D keménységű, nagyon alacsony gördülési és fordulási ellenállás jellemzi, könnyen gördül sima padlón, nagyon kopásálló, natúrbézs színű. (Anyagleírás a 40. oldalon) ok: Golyóscsapágy: két bepréselt golyóscsapágy, hosszú élettartamú zsírral kenve Önbeálló görgőscsapágy, rendkívül masszív, nagyon magas futásteljesítményű. Egyéb tulajdonságok: Magas kémiai ellenállóság sok agresszív anyaggal szemben (táblázat a oldalon). Felhasználási hőmérséklet: -25 C és +80 C között. +35 C feletti környezeti hőmérséklet esetén csökken a teherbírás. Nyomásérzékeny padlón figyelembe kell venni a viszonylag magas felületi nyomást. Normál használat mellett karbantartást nem igényel. Keréksorozatok áttekintése az 50. oldalon. Kerekek (D) (T2) Tengelyfurat-Ø (d) Agyfurathossz (T1) GSPO 35/8K * Golyóscsapágy 8 28 GSPO 50/15K * Golyóscsapágy GSPO 60/15K * Golyóscsapágy GSPO 65/15K * Golyóscsapágy GSPO 80/20K * Golyóscsapágy GSPO 100/20K * Golyóscsapágy GSPO 101/25K * Golyóscsapágy GSPO 125/25K * Golyóscsapágy GSPO 150/30K Golyóscsapágy GSPO 152/35K Golyóscsapágy GSPO 200/35K Golyóscsapágy GSPO 202/45K Golyóscsapágy GSPO 250/45K Golyóscsapágy GSPO 252/50K Golyóscsapágy GSPO 300/55K Golyóscsapágy GSPO 302/70K Golyóscsapágy GSPO 400/80K Golyóscsapágy GSPO 500/100K Golyóscsapágy GSPO 600/100PR Görgőscsapágy GSPO 700/130PR Görgőscsapágy GSPO 1000/160PR Görgőscsapágy * hosszabb szünetek közbeiktatásával tesztelve a termikus túlterhelések elkerülése érdekében a DIN szabvány szerint További méretek érdeklődés alapján Golyóscsapágy Önbeálló görgőscsapágy siklócsapágyas kivitelben golyóscsapággyal ** beálló görgőscsapággyal további kivitelek Műszaki leírás (oldal) Kiegészítő rendelési kód -XK -PR Rendelhető érdeklődés alapján érdeklődés alapján érdeklődés alapján érdeklődés alapján ** egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) 3 we innovate mobility

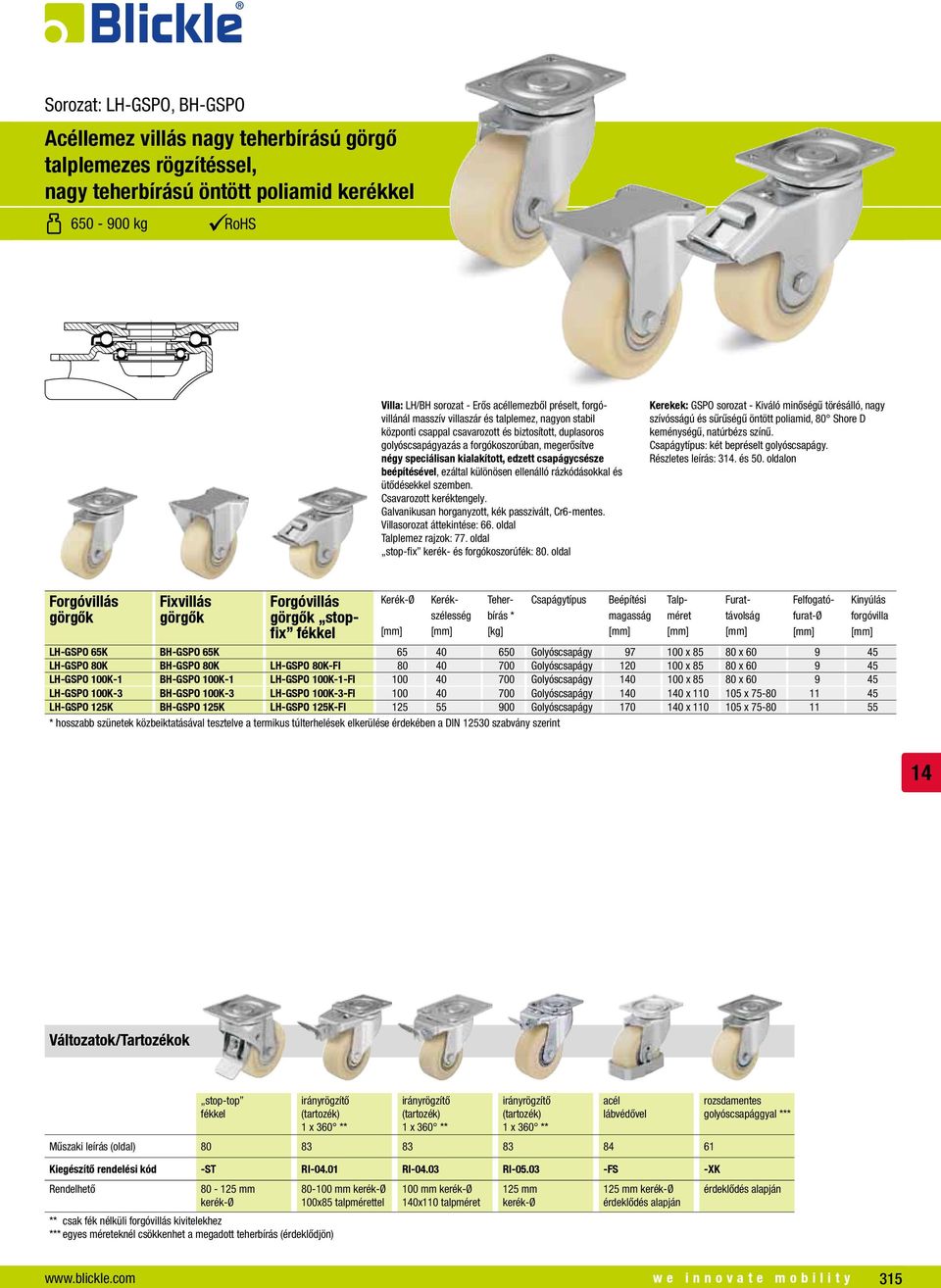

18 Sorozat: LH-GSPO, BH-GSPO Acéllemez villás nagy teherbírású görgő talplemezes rögzítéssel, nagy teherbírású öntött poliamid kerékkel kg RoHS Villa: LH/BH sorozat - Erős lemezből préselt, forgóvillánál masszív villaszár és talplemez, nagyon stabil központi csappal csavarozott és biztosított, duplasoros golyóscsapágyazás a forgókoszorúban, megerősítve négy speciálisan kialakított, edzett csapágycsésze beépítésével, ezáltal különösen ellenálló rázkódásokkal és ütődésekkel szemben. Villasorozat áttekintése: 66. oldal Talplemez rajzok: 77. oldal stop-fix kerék- és forgókoszorúfék: 80. oldal Kerekek: GSPO sorozat - Kiváló minőségű törésálló, nagy szívósságú és sűrűségű öntött poliamid, 80 Shore D keménységű, natúrbézs színű. : két bepréselt golyóscsapágy. Részletes leírás: 3. és 50. oldalon stopfix * LH-GSPO 65K BH-GSPO 65K Golyóscsapágy x x LH-GSPO 80K BH-GSPO 80K LH-GSPO 80K-FI Golyóscsapágy x x LH-GSPO 100K-1 BH-GSPO 100K-1 LH-GSPO 100K-1-FI Golyóscsapágy x x LH-GSPO 100K-3 BH-GSPO 100K-3 LH-GSPO 100K-3-FI Golyóscsapágy 0 0 x x LH-GSPO 125K BH-GSPO 125K LH-GSPO 125K-FI Golyóscsapágy x x * hosszabb szünetek közbeiktatásával tesztelve a termikus túlterhelések elkerülése érdekében a DIN szabvány szerint stop-top irányrögzítő (tartozék) 1 x 360 ** irányrögzítő (tartozék) 1 x 360 ** irányrögzítő (tartozék) 1 x 360 ** Műszaki leírás (oldal) golyóscsapággyal *** Kiegészítő rendelési kód -ST RI RI RI FS -XK Rendelhető mm mm 100 mm 125 mm 125 mm érdeklődés alapján 100x85 talpmérettel 0x110 talpméret érdeklődés alapján ** csak fék nélküli forgóvillás kivitelekhez *** egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) we innovate mobility 315

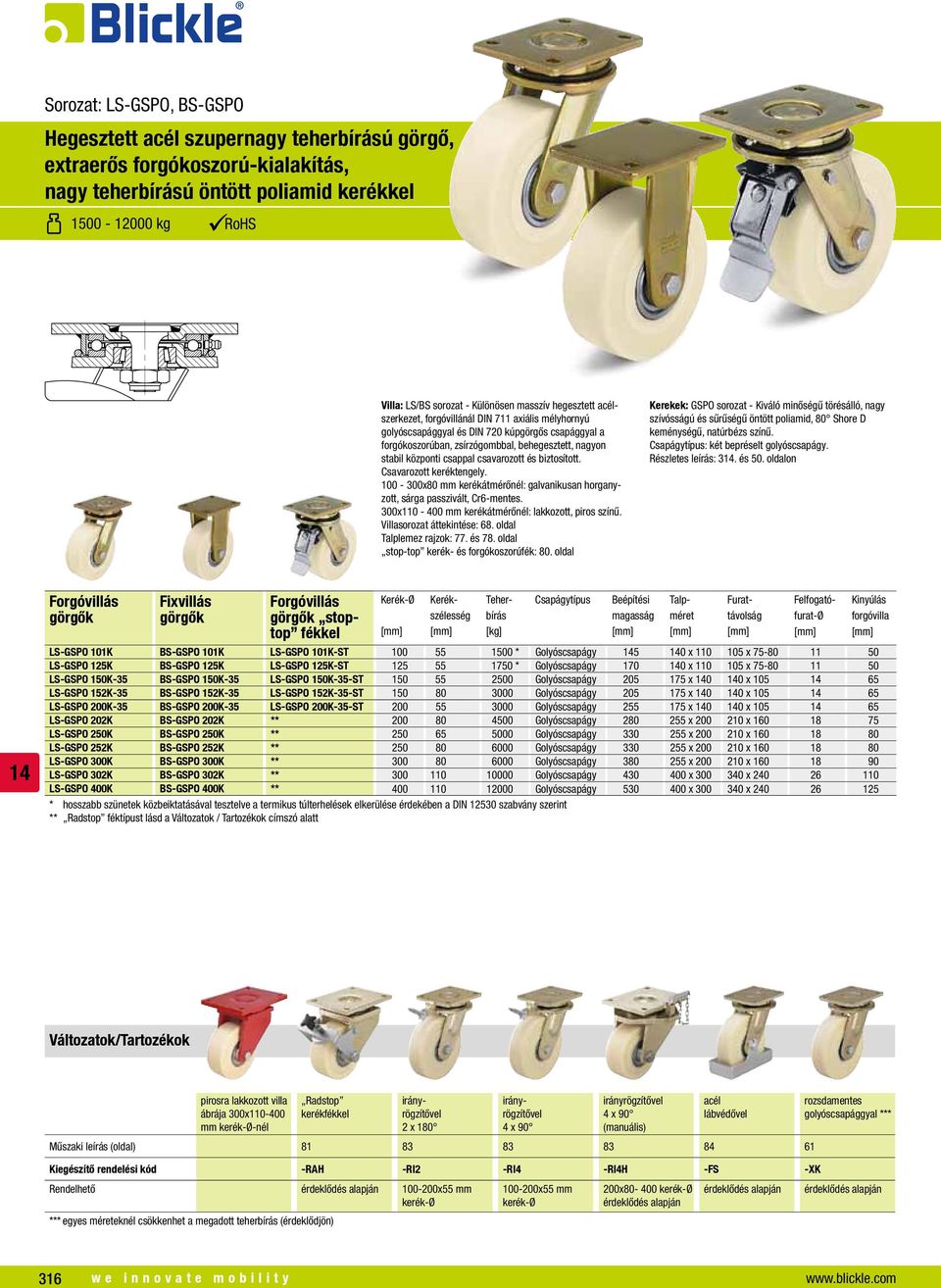

19 Sorozat: LS-GSPO, BS-GSPO Hegesztett szupernagy teherbírású görgő, extraerős forgókoszorú-kialakítás, nagy teherbírású öntött poliamid kerékkel kg RoHS Villa: LS/BS sorozat - Különösen masszív hegesztett szerkezet, forgóvillánál DIN 711 axiális mélyhornyú golyóscsapággyal és DIN 720 kúpgörgős csapággyal a forgókoszorúban, zsírzógombbal, behegesztett, nagyon stabil központi csappal csavarozott és biztosított x80 mm kerékátmérőnél: galvanikusan horganyzott, sárga passzivált, Cr6-mentes. 300x mm kerékátmérőnél: lakkozott, piros színű. Villasorozat áttekintése: 68. oldal Talplemez rajzok: 77. és 78. oldal stop-top kerék- és forgókoszorúfék: 80. oldal Kerekek: GSPO sorozat - Kiváló minőségű törésálló, nagy szívósságú és sűrűségű öntött poliamid, 80 Shore D keménységű, natúrbézs színű. : két bepréselt golyóscsapágy. Részletes leírás: 3. és 50. oldalon stoptop LS-GSPO 101K BS-GSPO 101K LS-GSPO 101K-ST * Golyóscsapágy 5 0 x x LS-GSPO 125K BS-GSPO 125K LS-GSPO 125K-ST * Golyóscsapágy x x LS-GSPO 150K-35 BS-GSPO 150K-35 LS-GSPO 150K-35-ST Golyóscsapágy x 0 0 x LS-GSPO 152K-35 BS-GSPO 152K-35 LS-GSPO 152K-35-ST Golyóscsapágy x 0 0 x LS-GSPO 200K-35 BS-GSPO 200K-35 LS-GSPO 200K-35-ST Golyóscsapágy x 0 0 x LS-GSPO 202K BS-GSPO 202K ** Golyóscsapágy x x LS-GSPO 250K BS-GSPO 250K ** Golyóscsapágy x x LS-GSPO 252K BS-GSPO 252K ** Golyóscsapágy x x LS-GSPO 300K BS-GSPO 300K ** Golyóscsapágy x x LS-GSPO 302K BS-GSPO 302K ** Golyóscsapágy x x LS-GSPO 400K BS-GSPO 400K ** Golyóscsapágy x x * hosszabb szünetek közbeiktatásával tesztelve a termikus túlterhelések elkerülése érdekében a DIN szabvány szerint ** Radstop féktípust lásd a Változatok / Tartozékok címszó alatt pirosra lakkozott villa ábrája 300x mm -nél Radstop kerék 2 x x 90 4 x 90 (manuális) Műszaki leírás (oldal) golyóscsapággyal *** Kiegészítő rendelési kód -RAH -RI2 -RI4 -RI4H -FS -XK Rendelhető érdeklődés alapján x55 mm x55 mm 200x érdeklődés alapján érdeklődés alapján érdeklődés alapján *** egyes méreteknél csökkenhet a megadott teherbírás (érdeklődjön) 316 we innovate mobility

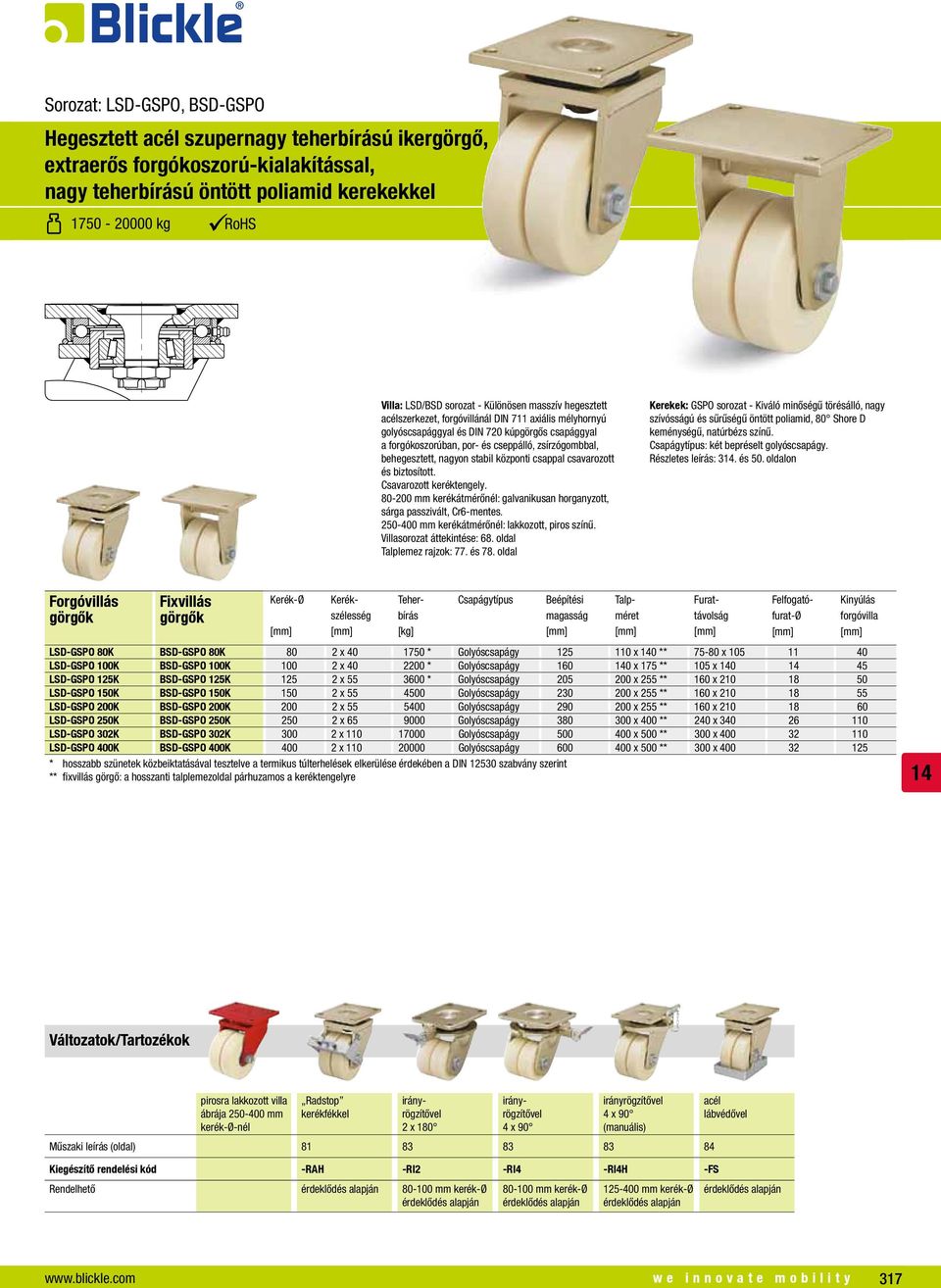

20 Sorozat: LSD-GSPO, BSD-GSPO Hegesztett szupernagy teherbírású ikergörgő, extraerős forgókoszorú-kialakítással, nagy teherbírású öntött poliamid kerekekkel kg RoHS Villa: LSD/BSD sorozat - Különösen masszív hegesztett szerkezet, forgóvillánál DIN 711 axiális mélyhornyú golyóscsapággyal és DIN 720 kúpgörgős csapággyal a forgókoszorúban, por- és cseppálló, zsírzógombbal, behegesztett, nagyon stabil központi csappal csavarozott és biztosított mm kerékátmérőnél: galvanikusan horganyzott, sárga passzivált, Cr6-mentes mm kerékátmérőnél: lakkozott, piros színű. Villasorozat áttekintése: 68. oldal Talplemez rajzok: 77. és 78. oldal Kerekek: GSPO sorozat - Kiváló minőségű törésálló, nagy szívósságú és sűrűségű öntött poliamid, 80 Shore D keménységű, natúrbézs színű. : két bepréselt golyóscsapágy. Részletes leírás: 3. és 50. oldalon LSD-GSPO 80K BSD-GSPO 80K 80 2 x * Golyóscsapágy x 0 ** x LSD-GSPO 100K BSD-GSPO 100K x * Golyóscsapágy x 175 ** 105 x 0 45 LSD-GSPO 125K BSD-GSPO 125K x * Golyóscsapágy x 255 ** 160 x LSD-GSPO 150K BSD-GSPO 150K x Golyóscsapágy x 255 ** 160 x LSD-GSPO 200K BSD-GSPO 200K x Golyóscsapágy x 255 ** 160 x LSD-GSPO 250K BSD-GSPO 250K x Golyóscsapágy x 400 ** 240 x LSD-GSPO 302K BSD-GSPO 302K x Golyóscsapágy x 500 ** 300 x LSD-GSPO 400K BSD-GSPO 400K x Golyóscsapágy x 500 ** 300 x * hosszabb szünetek közbeiktatásával tesztelve a termikus túlterhelések elkerülése érdekében a DIN szabvány szerint ** fixvillás görgő: a hosszanti talplemezoldal párhuzamos a keréktengelyre pirosra lakkozott villa ábrája mm -nél Radstop kerék 2 x x 90 4 x 90 (manuális) Műszaki leírás (oldal) Kiegészítő rendelési kód -RAH -RI2 -RI4 -RI4H -FS Rendelhető érdeklődés alapján mm mm mm érdeklődés alapján érdeklődés alapján érdeklődés alapján érdeklődés alapján we innovate mobility 317
