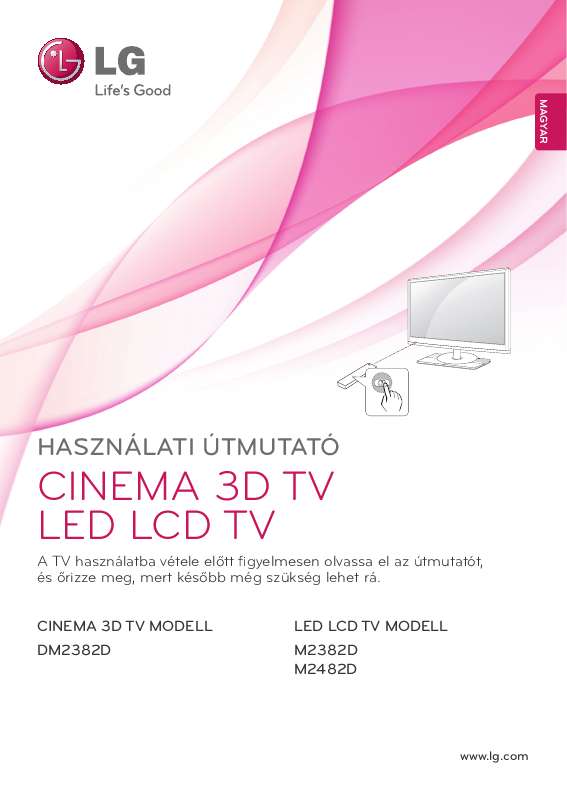

Az Ön kézikönyve LG M2482D

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: A HDMI, a HDMI-emblémák és a High-Definition Multimedia Interface a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei. A DIVX VIDEO: A DivX a DivX, LLC, a Rovi Corporation leányvállalata által létrehozott digitális videoformátum. A készülék hivatalos DivX Certified tanúsítvánnyal rendelkez eszköz, amely alkalmas DivX-videók lejátszására. A divx.com honlapon további tájékoztatást kaphat, és a fájlokat DivX videóvá konvertáló szoftvereszközöket tölthet le. A DIVX VIDEO-ON-DEMAND: A DivX Certified tanúsítvánnyal rendelkez készüléket regisztrálni kell a megvásárolt DivX Video-on-Demand (VOD) filmek következ USA-szabadalmak védelme alatt áll: ; ; ; ÖSSZESZERELÉSIFOLYAMAT 5 ÖSSZESZERELÉSIFOLYAMAT MAGYAR 1 Nyissa fel a csomagot, és ellenrizze, megtalálható-e benne minden tartozék. 2 Szerelje össze a talpat és a TV-készüléket. 3 Csatlakoztassa a küls eszközt a TV-készülékhez. MEGJEGYZÉS Az yy ábra némileg eltérhet az Ön készülékétl. A yy készüléke képernyjén megjelen menük némileg eltérhetnek a kézikönyvben szerepl ábráktól. A yy rendelkezésre álló menük és opciók a bemeneti forrástól vagy a termék típusától függen változhatnak. A yy jövben újabb funkciókkal bvülhetnek a TV szolgáltatásai. 6 ÖSSZESZERELÉSÉSELKÉSZÍTÉS ÖSSZESZERELÉSÉSELKÉSZÍTÉS MAGYAR Kicsomagolás Ellenrizze, hogy a készülék doboza tartalmazza-e az alábbi elemeket. Amennyiben bármelyik tartozék hiányzik a csomagból, vegye fel a kapcsolatot azzal a helyi forgalmazóval, akitl a terméket vásárolta. Az útmutatóban szerepl ábrák eltérhetnek a valódi terméktl és annak tartozékaitól. MEGJEGYZÉS A yy termékkel együtt szállított tartozékok a típustól függen eltérek lehetnek. A yy termékfunkciók továbbfejlesztése miatt az útmutatóban feltüntetett mszaki adatokban vagy a tartalomban minden elzetes értesítés nélkül változás következhet be. FIGYELEM A yy készülék biztonságosságának és élettartamának megrzése érdekében ne használjon jóvá nem hagyott tartozékokat. A yy garancia nem terjed ki a bizonytalan eredet tartozékok használata által okozott károkra és sérülésekre. Az yy egyes modelleknél a képernyn található vékony réteg a TV-készülék része, ezért ne vegye le. ÖSSZESZERELÉSÉSELKÉSZÍTÉS 7 CINEMA 3D TV DM2382D MAGYAR Távirányító/elemek(AAA) (Lásd a köv. oldalt:32) CD(Használatiútmutató)/ kártyák RGB-kábel (Lásd a köv. oldalt:31) Tápkábel (Lásd a köv. oldalt:12) AC/DCadapter (Lásd a köv. oldalt:12) Kábeltartó (Lásd a köv. oldalt:13) Talpazat (Lásd a köv. oldalt:11) Állványtest (Lásd a köv. oldalt:11) Összeszereléshez használandócsavarok 2EA (Lásd a köv. oldalt:11) TriDef3DjátékszoftverCD/ Gyorsüzembehelyezésiútmutató 3Dszemüveg(normál/rácsíptethettípus) A 3D szemüvegek száma a típustól vagy az országtól függen változhat. 8 ÖSSZESZERELÉSÉSELKÉSZÍTÉS LED LCD TV MAGYAR M2382D M2482D Távirányító/elemek(AAA) (Lásd a köv. oldalt:34) CD(Használatiútmutató)/ kártyák RGB-kábel (Lásd a köv. oldalt:31) Tápkábel (Lásd a köv. oldalt:12) AC/DCadapter (Lásd a köv. oldalt:12) Kábeltartó (Lásd a köv. oldalt:13) Talpazat (Lásd a köv. oldalt:11) Állványtest (Lásd a köv. oldalt:11) Összeszereléshez használandócsavarok 2EA (Lásd a köv. oldalt:11) ÖSSZESZERELÉSÉSELKÉSZÍTÉS 9 A készülék részei és gombjai MAGYAR PCMCIA kártyafoglalat A távirányító érzékelje Készenléti lámpa Világít:kikapcsoltállapot yy Nemvilágít:bekapcsoltályy lapot Érintgombok 2 AV IN 2 (MONO) 1 AV 1 Csatlakozópanel (Lásd a köv. oldalt:19) Érintgomb Tallózás a mentett programok között. A hanger szabályozása. OK SETTINGS INPUT /I Leírás A kijelölt menüpont kiválasztása, vagy a bevitt adatot megersítése. A fmenük megnyitása, vagy a bevitt adatok mentése és kilépés a menükbl. A bemeneti jelforrás módosítása. A tápellátás be- és kikapcsolása. MEGJEGYZÉS Minden gomb érintgomb, ezért mködtetésükhöz egyszeren érintse meg azokat az ujjával. 10 ÖSSZESZERELÉSÉSELKÉSZÍTÉS A TV felemelése és szállítása MAGYAR A TV mozgatásakor vagy felemelésekor a karcolódás vagy egyéb sérülés elkerülésére, valamint a biztonságos szállítás érdekében a készülék típusától és méretétl függetlenül olvassa el a következ utasításokat. Amikor tartja, fordítsa el magától a képernyt, yy nehogy megkarcolódjon.

3 FIGYELEM Mindig kerülje a képerny megérintését, mert az a képerny és a képek elállításához használt képpontok károsodásához vezethet. A yy TVkészüléket a szállítás során óvja az ütdéstl és a túlzott rázkódástól. A yy TV-készüléket a szállításkor tartsa függlegesen, ne fordítsa az oldalára, illetve ne döntse balra vagy jobbra. A yy TV-készüléket az eredeti dobozában vagy csomagolásában ajánlott mozgatni. A yy TV mozgatása vagy felemelése eltt húzza ki a tápkábelt és az összes többi kábelt. Tartsa ersen a TV tetejét és alját. Ne tartsa a yy készüléket az áttetsz részénél, a hangszórónál vagy a hangszórórácsnál fogva. ÖSSZESZERELÉSÉSELKÉSZÍTÉS 11 A TV beállítása Az állvány csatlakoztatása Ha nem a falra szereli fel a TV-tbiztonsági rendszer opcionális tartozék. Kiegészít tartozékokat a legtöbb elektronikai szaküzletben beszerezhet. 14 ÖSSZESZERELÉSÉSELKÉSZÍTÉS Az állvány leszerelése MAGYAR 3 Vegye ki a 2 csavart, és húzza ki a talpazatot a TV-készülékbl. 1 Fektesse le a TV-készüléket a képernyvel lefelé egy egyenes és puha felületre. FIGYELEM Terítsen habszivacsot vagy puha védszöyy vetet a készülék alá, hogy megóvja a képernyt a sérüléstl. Az yy állvány TV-készülékrl való leszerelésekor helyezze a készüléket képernyvel lefelé egy párnázott asztalra vagy egyenes felületre, hogy megvédje a képernyt a karcolódásoktól. 2 Fordítsa el balra a csavart, majd húzza ki a talpazatot az állványtestbl. ÖSSZESZERELÉSÉSELKÉSZÍTÉS 15 Felszerelés falra A megfelel szellzés érdekében hagyjon legalább 10 cm helyet a készülék minden oldalán, valamint a készülék és a fal között. A részletes szerelési útmutatót kérje a forgalmazótól; lásd a döntött rögzítést lehetvé tev fali konzol felszerelési és beállítási útmutatóját. 5 Használja az alábbi VESA-szabványt. 784,8 mm (30,9") és az alatt yy * Fali konzol vastagsága: 2,6 mm * Csavar: 4,0 mm x 0,7 mm (menetemelkedés) x 10 mm (hossz) 787,4 mm (31,0") és afölött yy * Használjon VESA-szabványnak megfelel fali konzolt és csavarokat. Típus 10cm M2382D DM2382D M2482D MAGYAR 10cm 10cm 10cm VESA(AxB) Szabványoscsavar Csavarokszáma Falikonzol (opcionális) M4 4 RW M4 4 RW240 VESA (A x B) yy A B Ha a TV-készüléket falra kívánja szerelni, rögzítse a külön beszerezhet fali tartókonzolt a TV-készülék hátuljához. Ha a TV-készüléket az opcionális fali konzollal szereli fel, gondosan rögzítse azt, nehogy leessen. 1 A VESA-szabványoknak megfelelen alkalmazza a csavarokat és a fali tartókonzolt. megsérülhet a TV belseje. 2 Ha a szabványosnál hosszabb csavart használ, 3 Ha nem megfelel csavart használ, a készülék megsérülhet, és leeshet az adott helyrl. Ebben az esetben az LG Electronics nem tartozik felelsséggel. tartócsavarok specifikációját illeten kompatibilis a VESA szabvánnyal. 4 A készülék csak a csavarrögzít elemek és a 16 ÖSSZESZERELÉSÉSELKÉSZÍTÉS FIGYELEM MAGYAR Elször válassza le a tápkábelt, és csak azt yy követen mozgassa vagy szerelje fel a TV-készüléket. Ellenkez esetben fennáll az áramütés veszélye. Ha yy a TV-t a mennyezetre vagy ferde falra szereli, az leeshet és súlyos személyi sérülék a bekapcsolást követen automatikusan 3D formátumba konvertálja át a 2D formátumú képeket, és 3D formátumban jeleníti meg ket. (csak Cinema 3D TV) Az elérhet csatornák automatikus megkeresése és elmentése. 18 TÉVÉNÉZÉS MEGJEGYZÉS Azokban az országokban, amelyek nem rendelkeznek törvényben rögzített DTV msorszórási yy szabványokkal, elfordulhat, hogy az adott DTV msorszórási környezetben bizonyos DTV funkciók nem mködnek. Ha yy Franciaországot választja ki az Ország elem alatt, a kezdeti jelszó nem,,0",,,0",,,0",,,0", hanem,,1",,,2",,,3",,,4". A yy képek otthoni környezetben való legjobb minségben történ megjelenítéséhez válassza az Otthonihasználatmódot. A yy Boltibemutató mód a kiskereskedelmi egységekben való használatra szolgál. A yy Boltibemutatómód kiválasztásakor az elzekben testre szabott beállítások a Boltibemutató mód alapértelmezett beállításaira váltanak 2 percen belül. MAGYAR 5 Az alapbeállítások elvégzése után nyomja meg az OK gombot. MEGJEGYZÉS Ha nem végezte el a kezdeti beállítást, az mindig megjelenik, valahányszor a TV-t bekapcsolja. 6 A TV kikapcsolásához nyomja meg a A készenléti lámpa bekapcsol. gombot a TV-készüléken. FIGYELEM Ha a TV-t huzamosabb ideig nem használja, húzza ki a tápkábelt a fali aljzatból. MEGJEGYZÉS A yy TV-készüléket átkapcsolhatja PC módról TV-módra; ehhez nyomja meg a TV/PC gombot.

4 A yy Gyáribeáll. menüt az OPCIÓ fmenübl is elérheti. ESZKÖZÖKCSATLAKOZTATÁSA 19 ESZKÖZÖKCSATLAKOZTATÁSA MAGYAR Csatlakoztasson különböz küls eszközöket a TV-készülékhez, és váltson át bemeneti módra a küls eszköz kiválasztásához. Küls eszközök csatlakoztatására vonatkozó további információkat az adott eszközök használati útmutatójában talál. A csatlakoztatható küls eszközök: HD-vevkészülékek, DVD-lejátszók, videomagnók, audiorendszerek, USB-tárolóeszközök, számítógépek, videokamerák vagy fényképezgépek, játékeszközök és egyéb küls eszközök. MEGJEGYZÉS Ha yy DVD-felvevn vagy videomagnón rögzít egy TV-msort, gyzdjön meg róla, hogy a TV jelbemeneti kábelét a DVD-felvevn vagy a videomagnón keresztül csatlakoztatta a TV-hez. A felvételre vonatkozó további információkat a csatlakoztatott eszköz használati útmutatójában talál. A yy küls eszköz csatlakozása függhet a típustól. Csatlakoztassa a küls eszközöket a TV-készülékhez a TVport sorrendjétl függetlenül. yy Antenna csatlakoztatása A tévénézéshez csatlakoztasson antennát, kábelt vagy vevegységet a következknek megfelelen. Az ábrákon bemutatott egységek eltérhetnek a tényleges tartozékoktól; az RF-kábel opcionális tartozék. Csatlakoztassa a tévét egy fali antennaaljzatba egy RFkábellel (75 ). (nemtartozék) AV 1 Faliantennacsatlakozó Kültériantenna VHFantenna yy UHFantenna yy MEGJEGYZÉS 2-nél több TV használatához használjon jelyy elosztót. Nem megfelel képminség esetében alkalyy mazzon jelersítt a minség javítása érdekében. Ha yy a képminség csatlakoztatott antenna esetén nem megfelel, irányítsa az antennát a megfelel irányba. Az yy antenna és kábel csatlakoztatásának további részleteirl a weboldalon tájékozódhat. FIGYELEM Ügyeljen arra, hogy ne hajlítsa el az RF-kábel yy rézkábelét. Rézkábel Hozza létre az eszközök közötti csatlakozáyy sokat, majd azt követen illessze a tápkábelt a fali csatlakozóaljzatba; így megóvhatja a TV-készüléket az esetleges károsodástól. 20 ESZKÖZÖKCSATLAKOZTATÁSA Csatlakoztatás HD-vevhöz, DVD-hez, videokamerához vagy játékeszközhöz Csatlakoztasson a TV-készülékhez egy HD-vevt, DVD- vagy VCR-lejátszót vagy játékeszközt, majd válassza ki a megfelel bemeneti módot. AcsatlakozáshozválasszakibármelyikHDMIbemenetiportot. yy Bármelyikporthasználható. yy AV 1 MAGYAR HDMI-csatlakozás AHDMIegyeszközcsatlakoztatásánaklegjobbmódja. Továbbítja a digitális video- és audiojeleket egy küls eszközrl a TVkészülékre. Az alábbi ábra alapján csatlakoztassa a küls eszközt a TV-hez a HDMI-kábel segítségével. MEGJEGYZÉS High Speed HDMITM kábelt használjon. yy A yy High Speed HDMITM kábeleket 1080p és annál jobb HD-jel átvitelére tesztelik. Támogatott DTV Audio: MPEG, Dolby Digital. yy Támogatott HDMI hangformátumok: Dolby Digital, PCM (max. 192 KHz, 32k/44,1k/48k/88k/96k/ yy 176k/192k, DTS nem támogatott.) HDMI OUT DVD/Blu- Ray/HDvevegység/HDSTB/Játékeszköz (nemtartozék) 2 AV IN 2 (MONO) 1 ESZKÖZÖKCSATLAKOZTATÁSA 21 HDMI-DVI kábeles csatlakozás MAGYAR Továbbítja a digitális videojeleket egy küls eszközrl a TV-készülékre. Az alábbi ábra alapján csatlakoztassa a küls eszközt a TV-hez a HDMI-DVI-kábel segítségével. Audiojel továbbításához csatlakoztasson egy opcionális audiokábelt. MEGJEGYZÉS Ha nem használ opcionális küls hangszórót, a küls eszközt az opcionális audiokábellel csatlakoztassa a TV-készülékhez. DVI OUT AUDIO OUT DVD/Blu-Ray/HDvevegység/ HDSTB/Játékeszköz (nemtartozék) (nemtartozék) 2 AV IN 2 (MONO) 1 AV 1 22 ESZKÖZÖKCSATLAKOZTATÁSA Komponens kábeles csatlakozás Továbbítja az analóg video- és audiojeleket egy küls eszközrl a TV-hez. Az alábbi ábra alapján csatlakoztassa a küls eszközt a TV-hez a komponens kábel segítségével. Progresszív keresés segítségével történ képmegjelenítéshez feltétlenül komponens kábelt használjon. AV 1 MAGYAR MEGJEGYZÉS Ha yy a kábelek helytelenül vannak telepítve, a kép feketefehéren jelenhet meg, vagy eltorzulhatnak a színek. Ellenrizze,hogyakábelekamegfelelszínkódolásúcsatlakozóbakerültek-e. yy VIDEO Y PB PR L AUDIO R DVD/Blu-Ray/HDvevegység/HD STB/Játékeszköz (Nemtartozék) (Nemtartozék) 2 AV IN 2 (MONO) 1 ESZKÖZÖKCSATLAKOZTATÁSA 23 Kompozit-kábeles csatlakozás Továbbítja az analóg video- és audiojeleket egy küls eszközrl a TV-hez. Az alábbi ábra alapján csatlakoztassa a küls eszközt a TV-hez a kompozit kábel segítségével. MAGYAR MEGJEGYZÉS Ellenrizze, hogy a kábelek a megfelel színkódolású csatlakozóba kerültek-e. 2 AV IN 2 (MONO) 1 AV 1 (nemtartozék) VIDEO (MONO) L AUDIO R DVD/Blu-Ray/HDvevegység/HD STB/Játékeszköz 24 ESZKÖZÖKCSATLAKOZTATÁSA Euro Scart csatlakozás Továbbítja a video- és audiojeleket egy küls eszközrl a TV-hez.

5 Az alábbi ábra alapján csatlakoztassa a küls eszközt a TV-hez az Euro Scart kábel segítségével. Progresszív keresés segítségével történ képmegjelenítéshez Euro Scart kábelt használjon. (nemtartozék) AUDIO/ VIDEO DVD/Blu-Ray/HDvevegység AV 1 MAGYAR Kimenet típusa Aktuális bemeneti mód Digitális TV Analóg TV, AV Component/ RGB HDMI AV1 (TV-kimenet1) AV1 (Felveveszközzel végzett, ütemezett DTVrögzítés során.) Digitális TV Analóg TV O O (A bemeneti módot a készülék átalakítja DTVre. ) MEGJEGYZÉS Csak árnyékolt Euro Scart kábelt szabad használni. yy Digitális tévéadás 3D képmódban történ megtekintése esetén a TV-készülék kimen jelei nem toyy vábbíthatók SCART-kábelen keresztül. Ha yy digitális TV-rl történ, folyamatban lév ütemezett rögzítés közben kapcsolja be a 3D-s üzemmódot, a monitor kimen jelei nem továbbíthatók SCART-kábelen keresztül, és a felvétel nem folytatható. 2 AV IN 2 (MONO) 1 ESZKÖZÖKCSATLAKOZTATÁSA 25 Csatlakoztatás audiorendszerhez MAGYAR A beépített hangszóró helyett használjon opcionális küls audiorendszert. MEGJEGYZÉS Ha a beépített hangszóró helyett küls audiorendszert használ, kapcsolja ki a TV hangszóró funkcióját. Digitális optikai audiocsatlakozás Továbbítja a digitális audiojeleket a TV-tl egy küls eszközhöz. Az alábbi ábra alapján csatlakoztassa a küls eszközt a TVhez az optikai audiokábel segítségével. FIGYELEM Ne yy nézzen bele az optikai kimenetbe. Ha belenéz a lézersugárba, az károsíthatja látását. Az yy ACP (Audio másolásvédelem) funkcióval ellátott hang letilthatja a digitális audiokimenetet. 2 AV IN 2 (MONO) 1 AV 1 (nemtartozék) OPTICAL AUDIO IN Digitálisaudiorendszer 26 ESZKÖZÖKCSATLAKOZTATÁSA Fejhallgatós csatlakozás A fejhallgató által elállított jeleket továbbítja a TV-készülékrl egy küls eszközbe. Az alábbi ábrának megfelelen csatlakoztassa a fejhallgatót a TV-hez. (Nemtartozék) Fejhallgató AV 1 MAGYAR MEGJEGYZÉS Fejhallgató csatlakoztatásakor az AUDIO menü elemei nem mködnek. yy Ha yy csatlakoztatott fejhallgató mellett az AV MODE beállításait módosítja, a módosítások csak a videobeállításokra lesznek érvényesek, a hangbeállításokra nem. Az yy optikai digitális audiokimenet nem áll rendelkezésre csatlakoztatott fejhallgató mellett. A yy fejhallgató impedanciája: 16 A yy fejhallgató maximális hangteljesítménye: mw A yy fejhallgató-csatlakozó átmérje: 0,35 cm 2 AV IN 2 (MONO) 1 ESZKÖZÖKCSATLAKOZTATÁSA 27 Csatlakoztatás USB-eszközhöz MAGYAR Csatlakoztasson a TV-készülékhez USB-tárolóeszközt, például USB-flash memóriát, küls merevlemezt, MP3-lejátszót vagy USB memóriakártya-olvasót, majd lépjen az USB menüre a különböz multimédiás fájlok lejátszásához. 2 AV IN 2 (MONO) 1 AV 1 vagy USB (Nemtartozék) Csatlakoztatás CI-modulhoz A kódolt (fizets) szolgáltatások megtekintése digitális TV üzemmódban. Ez a funkció nem minden országban áll rendelkezésre. MEGJEGYZÉS Gyzdjön meg arról, hogy a CI-modult a megfelel irányban helyezte be a PCMCIA kártyanyílásba. Ha a modult nem megfelelen helyezi be, azzal károsíthatja a TV-készüléket és a PCMCIA kártyanyílást. (Nemtartozék) PCMCIAkártya 28 ESZKÖZÖKCSATLAKOZTATÁSA Csatlakoztatás személyi számítógéphez MAGYAR A TV támogatja a Plug & Play* funkciót és beépített Infinite Surround hangszórókkal rendelkezik, amelyek gazdag és tiszta mélyhangot biztosítanak. * Plug & Play: Ez a funkció azt jelenti, hogy egy számítógép beállítás, illetve felhasználói beavatkozás nélkül felismer egy olyan eszközt, melyet a felhasználó a készülékhez csatlakoztatott és bekapcsolt. MEGJEGYZÉS Javasoljuk, hogy a legjobb képminség elérése érdekében a TV-készüléket a HDMI-kábellel csatlayy koztassa. Ha yy a készüléket a beépített hangszóró helyett opcionális küls hangszóróval kívánja használni, kapcsolja ki a TV-hangszóró funkciót. Ha yy nem használ opcionális küls hangszórót, az opcionális audiokábellel csatlakoztassa a számítógépet a TV-készülékhez. A yy TV hideg állapotban való bekapcsolásakor elfordulhat, hogy a képerny vibrál. Ez a jelenség nem rendellenes. A yy termékhez megfelel árnyékolt jel-/interfészkábelt használjon, például ferritmagos D-sub 15 ts jelkábelt és HDMI-DVI kábelt. Néhány piros, zöld vagy kék folt jelenhet meg a képernyn. Ez a jelenség yy nem rendellenes. Csatlakoztassa a bemeneti jelkábelt, és rögzítse azt a csavaroknak az óra yy járásával megegyez irányban történ elforgatásával. Ne yy tartsa az ujját hosszan a képernyn, mert az a képerny átmeneti torzulását eredményezi.

6 Ne yy jelenítsen meg hosszú ideig állóképet a képernyn, mert az a kép beégését eredményezheti. Ha lehetséges, alkalmazzon képernyvédt. MEGJEGYZÉS A yy HDMI-PC mód használatakor a bemenetet állítsa PC üzemmódra. Az yy OSD(OnScreenDisplay-Képernymenü) ablak az alábbi esetekben jelenik meg a képernyn.» Ha a HDMI-bemeneten keresztül kapcsolja be a készüléket.» Ha HDMI-bemeneti módba vált.» Ha egy, a jelet nem érzékel HDMI-kábelt csatlakoztat. Csatlakozik bemenet a számítógépéhez? Igen Nem Ne jelenjen meg többet ez az üzenet. Az yy,,igen" lehetség kiválasztása esetén a program a képméretet és -minséget a számítógépre optimalizálja. A yy,,nem" lehetség kiválasztása esetén a program a képméretet és -minséget az AV-eszközre(DVDlejátszó,beltériegység,játékeszköz) optimalizálja. Amennyiben a,,nejelenjenmegtöbbetezazüzenet" opciót választja, az üzenet legközelebb csak yy a TV visszaállítása esetén jelenik meg. A beállított érték itt módosítható: SETTINGSsBEMENETs Bemenetcímkéje. A yy HDMI1/HDMI2 bemeneti források beállított értékeit a rendszer külön menti el. ESZKÖZÖKCSATLAKOZTATÁSA 29 HDMI-csatlakozás Továbbítja a digitális video- és audiojeleket a számítógéprl a TV-hez. Az alábbi ábra alapján csatlakoztassa a számítógépet a TV-hez a HDMI-kábel segítségével. HDMI-kábellel történ csatlakozás esetén a számítógépet be kell állítania bemeneti címkeként ahhoz, hogy a számítógépet a TV-készülékhez csatlakoztathassa. MAGYAR MEGJEGYZÉS High Speed HDMITM kábelt használjon. yy A yy High Speed HDMITM kábeleket 1080p és annál jobb HD-jel átvitelére tesztelik. A yy HDMI-PC mód használatakor a bemenet címkéjét állítsa PC vagy DVI módra. Támogatott DTV Audio: MPEG, Dolby Digital. yy Támogatott HDMI hangformátumok: Dolby Digital, PCM (max. 192 KHz, 32k/44,1k/48k/88k/96k/ yy 176k/192k, DTS nem támogatott.) HDMI OUT Számítógép (Nemtartozék) 2 AV IN 2 (MONO) 1 AV 1 AcsatlakozáshozválasszakibármelyikHDMIbemenetiportot. yy Bármelyikporthasználható. yy 30 ESZKÖZÖKCSATLAKOZTATÁSA HDMI-DVI kábeles csatlakozás Továbbítja a digitális videojeleket számítógéprl a TVhez. Csatlakoztassa a számítógépet a TVkészülékhez a HDMI-DVI kábel segítségével az alábbi ábráknak megfelel módon. Audiojel továbbításához csatlakoztasson egy opcionális audiokábelt. AV 1 MAGYAR MEGJEGYZÉS A yy HDMI-PC mód használatakor a bemenetet állítsa PC vagy DVI üzemmódra. Ha yy nem használ opcionális küls hangszórót, az opcionális audiokábellel csatlakoztassa a számítógépet a TV-készülékhez. DVI OUT AUDIO OUT Számítógép (Nemtartozék) (Nemtartozék) 2 AV IN 2 (MONO) 1 ESZKÖZÖKCSATLAKOZTATÁSA 31 RGB-csatlakozás Továbbítja az analóg videojeleket számítógéprl a TV-hez. Csatlakoztassa a számítógépet a TV-készülékhez a D-sub 15 ts kábel segítségével, az alábbi ábráknak megfelel módon. Audiojel továbbításához csatlakoztasson egy opcionális audiokábelt. MAGYAR MEGJEGYZÉS Ha nem használ opcionális küls hangszórót, az opcionális audiokábellel csatlakoztassa a számítógépet a TV-készülékhez. 2 AV IN 2 (MONO) 1 AV 1 (Nemtartozék) RGB OUT (PC) AUDIO OUT Számítógép 32 TÁVIRÁNYÍTÓ TÁVIRÁNYÍTÓ MAGYAR CINEMA 3D TV DM2382D Az ebben a használati útmutatóban található leírások a távirányító gombjai alapján A bemeneti üzemmód Kép átméretezése. LIST A programtáblázat megjelenítése. FAV A kiválasztott kedvenc program megjelenítése. RATIO TV/ RAD INPUT ENERGY SAVING LIST FAV Q.VIEW Számgombok Számok bevitele. Q.VIEW Visszalépés az elz programhoz. 3D 3D videofilmek megtekintéséhez használható. (HANGER) A hanger szabályozása. P MUTE 3D OPTION P A G E SETTINGS INFO Q.MENU Program Program kiválasztása. PAGE Lépés az elz vagy a következ képernyre. MUTE Az összes hang elnémítása. OK 4 7 INFO Az aktuális msor, illetve képerny információinak megjelenítése. SETTINGS A fmenük megnyitása, a bevitt adatok mentése és kilépés a menükbl. LIST FAV 6 9 Q.VIEW TÁVIRÁNYÍTÓ 33 P MUTE 3D OPTION P A G E Q.MENU A gyorsmenük megnyitása. 3DOPTION(csak3Dmód esetén) A 3D mód beállítás megtekintése. Navigációsgombok Görgetés a menük és az opciók között. MAGYAR SETTINGS INFO Q.MENU OK Menük vagy opciók kiválasztása, illetve a bevitt adatok jóváhagyása. (VISSZA) Lehetvé teszi a felhasználó számára, hogy egy lépést visszalépjen valamely interaktív alkalmazásban, pl.

7 az elektronikus msorújságban vagy más interaktív felhasználói funkcióban. Színesgombok Ezen gombokat a teletexthez használhatja (csak a TELETEXT típusokon), Programhely rendezés. Teletextgombok A Teletext funkció vezérlgombjai. OK GUIDE A programkalauz megjelenítése. EXIT GUIDE EXIT Bármelyik menüben a képernykijelzések törlése és visszatérés a TV-nézéshez. TV/PC AD Háttérfény A képerny fényerejének beállítása a háttérfény szabályozásával. PIP SUBTITLE Digitális üzemmódban a preferált feliratozás A PIP mód be- vagy kikapcsolása. SIMPLINK A TV-hez csatlakoztatott AVeszközök elérése. A SIMPLINK menü A bemeneti üzemmód Kép átméretezése. LIST A programtáblázat Lehetvé teszi a felhasználó számára, hogy egy lépést visszalépjen valamely interaktív alkalmazásban, pl. az elektronikus msorújságban vagy más interaktív felhasználói funkcióban. Színesgombok Ezek a gombok a teletext funkcióhoz (csak a TELETEXTtel rendelkez modellek esetében) használhatók, Programszerkesztés. Teletextgombok A Teletext funkció A PIP mód be- vagy kikapcsolása. Kiválasztható a kívánt le a megfelel opcióra, majd nyomja meg azok Feliratok nyelve [Csak digitális módban] : Használja a Felirat funkciót, ha legalább 2 nyelven érhet el felirat. Ha az adó a kijelölt nyelven nem sugároz feliratot, a felirat az alapértelmezett nyelven olvasható. A távirányító használata CSATORNA-beállítás KÉP és HANG beállítása OPCIÓ Haladó funkció SIMPLINK Információ TV/PC AD PIP 2 Közelítés Bezárás 1 Nyomja meg a (HASZNÁLATIÚTMUTATÓ) gombot a Használatiútmutató eléréséhez. SETTINGS OPCIÓ Nyelv Kiválaszthatja a képernyn megjelen menü és a digitális hangsugárzás Feliratok nyelve [Csak digitális módban] : Használja a Felirat funkciót, ha legalább 2 nyelven érhet el felirat. Ha az adó a kijelölt nyelven nem sugároz feliratot, a felirat az alapértelmezett nyelven olvasható. 2 Nyomja meg a navigációs gombokat, és görgessen le a megfelel opcióra, majd nyomja meg az OK gombot. 2 Távolítás Bezárás 3 Amikor befejezte, nyomja meg azexit gombot. 1 A kiválasztott menü leírását jeleníti meg. Az oldalak közötti navigáláshoz használhatja / gombot. 2 A képerny nagyítása vagy kicsinyítése. 38 3DKÉPALKOTÁS(CSAKCINEMA3DTV) 3DKÉPALKOTÁS(CSAKCINEMA3DTV) MAGYAR 3D technológia Jelen tv-készülék alkalmas háromdimenziós képek megjelenítésére 3D msorszórás esetén, illetve ha a TV kompatibilis eszközhöz, például Blu-ray vagy 3D-lejátszóhoz csatlakozik. A néznek háromdimenziós szemüveget kell viselnie ahhoz, hogy a képek 3D formátumban jelenjenek meg. MEGJEGYZÉS A yy TV bekapcsolása után a TV-nek szüksége lehet néhány másodpercre a beállítások elvégzéséhez. Digitális tévéadás 3D képmódban történ megtekintése esetén a TV-készülék kimen jelei nem toyy vábbíthatók SCART-kábelen keresztül. Ha yy digitális TV-rl történ, folyamatban lév ütemezett rögzítés közben kapcsolja be a 3D módot, a monitor kimen jelei nem továbbíthatók SCART-kábelen keresztül, és a felvétel nem folytatható. Ha yy a jövben olyan módon változna meg a háromdimenziós televízió-msorokra vonatkozó sugárzási szabvány, hogy a TV-készülék azt nem támogatja, az szükségessé teheti egy külön eszköz, például egy beltéri egység használatát. KARBANTARTÁS 39 KARBANTARTÁS MAGYAR A TV-készülék tisztítása A legjobb teljesítmény és a hosszú élettartam elérése érdekében tisztítsa rendszeresen a TV-készüléket. FIGYELEM Elször gyzdjön meg arról, hogy kikapcsolta-e a fkapcsolót és hogy a tápkábelt és a többi kábelt yy kihúzta-e. Ha yy a TV-t huzamosabb ideig nem használja, húzza ki a tápkábelt a fali aljzatból a lehetséges villámlás vagy feszültségingadozás által okozott károsodás megelzése érdekében. A képerny és a keret tisztítása A por eltávolításához törölje le a felületet egy puha és száraz kendvel. A nagyobb szennyezdések eltávolításához törölje le a felületet tiszta vízzel vagy hígított kíméletes tisztítószerrel átitatott ruhával. Azt követen azonnal törölje át egy tiszta, száraz ruhával. FIGYELEM Ne yy lökdösse, dörzsölje vagy ütögesse a készülék felületét körömmel vagy éles tárggyal, mert az a képerny karcolódásához vagy a kép torzulásához vezethet.

8 Ne yy használjon vegyszereket, például viaszt, benzint, alkoholt, hígítószert, rovarölszert, légfrissítt vagy gépolajat, mert azok tönkreteszik a képerny bevonatát, és elszínezdéshez vezetnek. A készülékház és az állvány tisztítása A por eltávolításához törölje le a készülékházat egy puha és száraz kendvel. Az ersebb szennyezdés eltávolításához törölje át a készülékházat egy tiszta vagy kevés tisztítószert tartalmazó langyos vízben megnedvesített puha ruhával. FIGYELEM Ne yy permetezzen folyadékot a felületre. A TV belsejébe kerül víz tüzet, áramütést vagy meghibásodást okozhat. Ne yy használjon vegyszert, mert az károsíthatja a készülék felszínét. Tápkábel Rendszeresen távolítsa el a tápkábelen összegylt port és szennyezdést. 40 KARBANTARTÁS A,,képbeégés" vagy,,beégés" megelzése a TV képernyjén MAGYAR Ha yy a TV képernyje hosszú ideig ugyanazt az állóképet jeleníti meg, az nyomot hagy és torzulást okoz a képernyn. Ez a,,képbeégés" vagy,,beégés" jelensége, melyre a garancia nem terjed Ellenrizze, be van-e kapcsolva a készülék. y Ellenrizze, a tápkábel csatlakozik-e a fali tápellátás zavara állhat folt szinte teljesen eltnik a monitor újbóli bekapcsolásakor. Ha nem használja a TV-készülékhez Ha 3D képeket néz a TV-készüléken, nagyon fontos, hogy használja a TVkapott szemüveget. készülékhez kapott szemüveget. A szemüveget arra fejlesztették ki, hogy optikailag kompenzálja a TV felületére rögzített 3D szrt. Ha harmadik féltl származó szemüveget visel, elfordulhat, hogy nem látja megfelelen a 3D képeket a TV-készüléken. Ha nem az optimális megtekintési szögbl vagy távolságról nézi a 3D képeket. A TV optimális megtekintési szöge 12 fok; az optimális megtekintési távolság cm a TV-készüléktl. Ha nem az optimális megtekintési szögbl vagy megtekintési távolságról nézi a 3D képeket, elfordulhat, hogy a képek átfedik egymást, vagy nem jelennek meg megfelelen 3D-ben. A3Dképek3Ddigitálissugárzássalvalómegtekintésévelkapcsolatosmegjegyzések *Analógsugárzáseseténa3Dképalkotásnemmködik. Probléma Megoldás Amikor a távirányító 3D gombjával y A 3D gombbal kapcsolja ki a 3D módot. kétdimenziós képmegjelenítési y A 3D képmód csatornaváltáskor automatikusan kikapcsol. módról háromdimenziósra vált, elfordulhat, hogy a kép átfedésben jelenik meg. Az adott csatorna támogatja a 3D képmódot. A távirányító 3D gombjának Ha csatornaváltáskor a képerny jobb/bal vagy fönt/lent részre oszlik megnyomásával válassza ki a képernyn megjelen 3D képalkotási típust. Ha fáj a szeme, vagy homályosan Válassza a Bal/Jobb vagy a Jobb/Bal opció közül azt, amelyiket jobbnak találja a látja a képet háromdimenziós képek 3D képek megtekintéséhez. megtekintése közben. 42 MSZAKIADATOK MSZAKIADATOK MAGYAR DM2382D Panel Képerny típusa 584,2 mm széles (23 ") IPS(In-Plane Switching technology) panel. Látható átlós méret: 584,2 mm 0,265 mm (V) x 0,265 mm (F) 1920 x 60 Hz 1920 x 60 Hz 30 khz - 83 khz 56 Hz - 75 Hz Külön szinkr., digitális TV, analóg D-Sub, SCART, PC audiobemenet, Komponens, CVBS, HDMI*2, USB 19 V 2,0 A Bekapcsolt mód : 35 W (tip.) Kikapcsolt mód 0,5 W Gyártó: LITE-ON, PA típus Gyártó: LG Innotek, PSAB-L101A típus Képponttávolság Videojel Maximális felbontás Ajánlott felbontás Vízszintes frekvencia Függleges frekvencia Szinkronizáció típusa Bemeneti csatlakozó Tápellátás Névleges feszültség Energiafogyasztás AC-DC adapter Döntés Döntési tartomány -5 és 20 között Állvánnyal 547 mm x 176,3 mm x 417,2 mm 4,6 kg Állvány nélkül 547 mm x 59 mm x 336,3 mm 4,0 kg Méretek (szélesség x mélység x magasság) Tömeg Környezeti feltételek Üzemi hmérséklet Üzemi páratartalom Tárolási hmérséklet Tárolási páratartalom 10 ~ 35 C 20% és 80% között -10 ~ 60 C 5 % - 90 % A fenti termékjellemzk a termék funkcióinak továbbfejlesztése miatt elzetes értesítés nélkül megváltozhatnak. MSZAKIADATOK 43 MAGYAR M2382D Panel Képerny típusa 584,2 mm széles (23 ") IPS(In-Plane Switching technology) panel. Látható átlós méret: 584,2 mm 0,265 mm (V) x 0,265 mm (F) 1920 x 60 Hz 1920 x 60 Hz 30 khz - 83 khz 56 Hz - 75 Hz Külön szinkr., digitális TV, analóg D-Sub, SCART, PC audiobemenet, Komponens, CVBS, HDMI*2, USB 19 V 2,0 A Bekapcsolt mód : 35 W (tip.) Kikapcsolt mód 0,5 W Gyártó: LITE-ON, PA típus Gyártó: LG Innotek, PSAB-L101A típus Képponttávolság Videojel Maximális felbontás Ajánlott felbontás Vízszintes frekvencia Függleges frekvencia Szinkronizáció típusa Bemeneti csatlakozó Tápellátás Névleges feszültség Energiafogyasztás AC-DC adapter Döntés Döntési tartomány -5 és 20 között Állvánnyal 547 mm x 176,3 mm x 417,2 mm 4,7 kg Állvány nélkül 547 mm x 59 mm x 336,3 mm 4,1 kg Méretek (szélesség x mélység x magasság) Tömeg Környezeti feltételek Üzemi hmérséklet Üzemi páratartalom Tárolási hmérséklet Tárolási páratartalom 10 ~ 35 C 20% és 80% között -10 ~ 60 C 5 % - 90 % A fenti termékjellemzk a termék funkcióinak továbbfejlesztése miatt elzetes értesítés nélkül megváltozhatnak.

9 44 MSZAKIADATOK M2482D MAGYAR Panel Képerny típusa 609,7 mm széles (24 ") LED (fénykibocsátó dióda) LCD (folyadékkristályos kijelz) panel. Látható átlós méret: 609,7 mm 0,276 mm (V) x 0,276 mm (F) 1920 x 60 Hz 1920 x 60 Hz 30 khz - 83 khz 56 Hz - 75 Hz Külön szinkr., digitális TV, analóg D-Sub, SCART, PC audiobemenet, Komponens, CVBS, HDMI*2, USB 19 V 2,0 A Bekapcsolt mód: 30 W (tip.) Kikapcsolt mód 0,5 W Gyártó: LITE-ON, PA típus Gyártó: LG Innotek, PSAB-L101A típus Képponttávolság Videojel Maximális felbontás Ajánlott felbontás Vízszintes frekvencia Függleges frekvencia Szinkronizáció típusa Bemeneti csatlakozó Tápellátás Névleges feszültség Energiafogyasztás AC-DC adapter Döntés Döntési tartomány -5 és 20 között Állvánnyal 569,2 mm x 176,3 mm x 429,3 mm 4,2 kg Állvány nélkül 569,2 mm x 59,5 mm x 348,85 mm 3,6 kg Méretek (szélesség x mélység x magasság) Tömeg Környezeti feltételek Üzemi hmérséklet Üzemi páratartalom Tárolási hmérséklet Tárolási páratartalom 10 ~ 35 C 20% és 80% között -10 ~ 60 C 5 % - 90 % A fenti termékjellemzk a termék funkcióinak továbbfejlesztése miatt elzetes értesítés nélkül megváltozhatnak. MSZAKIADATOK 45 RGB (PC) / HDMI (PC) támogatott mód Megoldás x X x X X X x 1080 Vízszintes frekvencia(khz) 31,468 31,469 37,500 37,879 46,875 48,363 60,023 67,500 45,000 49,702 63,981 79,976 65,317 55,935 60,000 64,674 65,290 67,500 Függleges frekvencia(hz) 70,080 59,940 75,000 60,317 75,000 60,004 75,029 75,000 60,000 59,810 60,020 75,025 59,978 59,887 60,000 59,883 59,954 60,000 Komponens támogatott mód Megoldás 720 x x x x x x X X X x x x x x x 1080 Vízszintes frekvencia(khz) 15,730 15,750 15,625 31,470 31,500 31,250 44,960 45,000 37,500 33,720 33,750 28,125 56,250 67,432 67,500 Függleges frekvencia(hz) 59,940 60,000 50,000 59,940 60,000 50,000 59,940 60,000 50,000 59,940 60,000 50,000 50,000 59,940 60,000 MAGYAR HDMI (DTV) támogatott mód Megoldás 720 x x X X x x x x x x 1080 Vízszintes frekvencia(khz) 31,469 31,500 31,250 37,500 44,960 45,000 33,720 33,750 28,125 27,000 33,750 56,250 67,430 67,500 Függleges frekvencia(hz) 59,940 60,000 50,000 50,000 59,940 60,000 59,940 60,000 50,000 24,000 30,000 50,000 59,940 60,000 Komponenscsatlakozók csatlakozási adatai Komponenscsatlakozók a TV-készüléken Y Y Videokimeneti csatlakozók a DVD-lejátszón Y Y Y PB PB B-Y Cb Pb PR PR R-Y Cr Pr 46 MSZAKIADATOK MEGJEGYZÉS MAGYAR Kerülje az állóképek hosszabb idn keresztül történ megjelenítését a készülék képernyjén. Elforyy dulhat, hogy az állókép tartósan beég a képernybe. Ha lehetséges, használjon képernyvédt. Elfordulhat, hogy PC módban a felbontással, a függleges mintával, a kontraszttal vagy a fényervel yy kapcsolatos hiba lép fel. Váltsa át a PC módot más felbontásra, változtassa meg a képfrissítési sebességet vagy módosítsa a fényert és a kontrasztot a menüben, amíg ki nem tisztul a kép. Ha nem lehet módosítani a számítógép videokártyájának képfrissítési sebességét, cserélje ki a számítógép videokártyáját vagy forduljon a számítógép videokártyájának gyártójához. A yy szinkronizálás bemeneti hullámformája a vízszintes és a függleges frekvenciák esetében eltér. Csatlakoztassa a számítógép TV-kimenetének jelkábelét a TV RGB (PC) csatlakozójához, vagy a száyy mítógép HDMI-kimenetének jelkábelét a TV HDMI/DVI IN csatlakozójához. Csatlakoztassa a számítógép audiokábelét a TV Audio bemeneti csatlakozójához. (A készüléknek az yy audiokábelek nem tartozékai. ) Hangkártya használata esetén tetszés szerint adja meg a számítógép hangbeállításait. yy Ha yy a számítógép videokártyája nem képes egyidejleg analóg és digitális RGB-jelet is adni, vagy csak az RGB, vagy csak a HDMI/DVI IN csatlakozót csatlakoztassa a számítógép képének a TV-n történ megjelenítéséhez. Ha yy a számítógép videokártyája nem képes egyidejleg analóg és digitális RGB-jelet is adni, állítsa a TV-t RGB vagy HDMI módba. (A másik módot a TVkészülék automatikusan beállítja a Plug and Play funkcióhoz.) A yy videokártyától függen elfordulhat, hogy a DOS üzemmód nem mködik HDMI-DVI kábel használata esetén. Ha yy túl hosszú ideig használ RGB-PC kábelt, a képernyn interferencia jelenhet meg. Ajánlott az 5 méternél rövidebb kábel használata. Ez biztosítja a legjobb képminséget. MSZAKIADATOK 47 3D videobemeneti formátum támogatott. (csak CINEMA 3D TV) MAGYAR Jel Megoldás Vízszintes frekvencia (khz) 89, Függleges frekvencia (Hz) 59, , Lejátszható3Dvideoformátum 720p 1280 x 720 Képkockaegyesítés Egymás mellett (fél), Fent és lent Egymás mellett (fél), Fent és lent Képkocka-egyesítés Egymás mellett, Fent és lent, Különálló képkockasorozat Egymás mellett (fél), Fent és lent Egymás mellett (fél), Fent és lent Egymás mellett, Fent és lent Egymás mellett, Fent és lent, MPO (Fénykép) Lejátszható3Dvideoformátum Egymás mellett, Fent és lent 1080i HDMI 1080p 1920 x x ,7 53, , ,7 RGB USB 1080p 1080p Jel 1920 x x ,5 33,75 DTV 720p, 1080i MEGJEGYZÉS Ha yy a HDMI-bemenet vétele HDMI 3D formátumban történik, a képek automatikusan átkonvertálódnak 3D formátumba.

10 Powered by TCPDF ( 2D 3D-s üzemmód alkalmas mindegyik jel megjelenítésére. yy A yy 2D 3D-s üzemmód módosításakor a képerny bal és a jobb szélei ki vannak vágva. Ha yy a HDMI 3D módot választja, a 3D-s üzemmód automatikusan bekapcsol, ami késleltetheti a képerny bekapcsolását. Néhány 3D tartalmú fájl esetén, ha a 3D fájlt 2D formátumba konvertálja, elfordulhat, hogy a képeryy ny bal és jobb széle nem látszik teljesen. 48 INFRAVÖRÖSKÓD(CSAKASZÁLLODÁHOZHASONLÓHELYEKENALKALMAZOTTB2BTÍPUSRAVONATKOZIK) INFRAVÖRÖSKÓD(CSAKASZÁLLODÁHOZHASONLÓ HELYEKENALKALMAZOTTB2BTÍPUSRAVONATKOZIK) Ez yy a funkció nem minden típus esetén elérhet. Kód(Hexadecimális) B F A E AA A9 7E B B1 B0 BA 8F 8E PIP(AD) AutoConfig Felirat T.OPT TV/PC Fel ( ) Le ( ) Balra (<) Jobbra (>) P( ) P( ) FAV INFO Némít Menü Ismertet Simplink (csak LM1) Q. MENU OK( ) VISSZA EXIT Piros Zöld Sárga (fényer -) Kék (B/J KIVÁLASZTÁS, fényer +) Text Funkció (BE- ÉS KIKAPCSOLÓGOMB) Energy Saving ( ) Képarány Bemenet TV/RAD 0-9 számgombok LIST Q.VIEW (+) (-) Megjegyzés Távirányítógomb (BE-/KIKAPCSOLÓGOMB) Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb Távirányítógomb MAGYAR INFRAVÖRÖSKÓD(CSAKASZÁLLODÁHOZHASONLÓHELYEKENALKALMAZOTTB2BTÍPUSRAVONATKOZIK) 49 Csak3Dtípus MAGYAR Kód(Hexadecimális) DC 45 3D Funkció Távirányítógomb Távirányítógomb Q.MENU (3D BEÁLLÍTÁS) Megjegyzés 50 KÜLSVEZÉRLESZKÖZBEÁLLÍTÁSA(CSAKASZÁLLODÁHOZHASONLÓHELYEKENALKALMAZOTTB2BTÍPUSRAVONATKOZIK) KÜLSVEZÉRLESZKÖZBEÁLLÍTÁSA(CSAK ASZÁLLODÁHOZHASONLÓHELYEKEN ALKALMAZOTTB2BTÍPUSRAVONATKOZIK) RS-232C beállítása Csatlakoztasson az RS-232C (soros port) bemen aljzatra egy olyan küls vezérlberendezést, mint egy számítógép vagy egy A/V vezérl rendszer, és vezérelje a készülék funkcióit küls eszközzel. A vezérlberendezés soros portját csatlakoztassa a készülék hátfalán található Control & Service csatlakozóhoz. MEGJEGYZÉS A készüléken lev RS-232C portok az idegen gyártóktól származó RS-232C irányítóhardverekkel és -szoftverekkel való használatra szolgálnak. A lenti utasítások segítségül szolgálnak a szoftverprogramozáshoz és a teszteléshez a telenet szoftver segítségével. Szükség van egy átalakítóra, amely küls vezérléshez az RS-232C kábelre és a sztereó csatlakozóra csatlakozik. Az RS-232C csatlakozókábelek, valamint az RS-232C kábelre és a sztereó csatlakozóra kapcsolódó átalakító nem szerepel a termék tartozékai között. AV 1 MAGYAR 2 AV IN 2 (MONO) 1 KÜLSVEZÉRLESZKÖZBEÁLLÍTÁSA(CSAKASZÁLLODÁHOZHASONLÓHELYEKENALKALMAZOTTB2BTÍPUSRAVONATKOZIK) 51 RS-232C konfigurációk MAGYAR 3 vezetékes konfigurációk (nem szabványos) Számítógép RXD TXD GND DTR DSR RTS CTS D-Sub D- Sub9 TXD RXD GND DSR DTR CTS RTS TV-készülék L R GN D sztereó csatlakozó Set ID Adja meg az azonosító számot.,,valósadatleképezés", itt: Lásd a köv. oldalt:57 1 Nyomja meg a SETTINGS gombot a fmenük eléréséhez. 2 A navigációs gombokkal lépjen az OPCIÓ elemre, majd nyomja meg az OK gombot. 3 Nyomja meg a navigációs gombokat, és lépjen a Készülék azonosító menüpontra, majd nyomja meg az OK gombot. 4 Görgessen balra vagy jobbra a készülék azonosító számának a beállításához, majd válassza a Bezárás lehetséget. A beállítási tartomány Amikor befejezte, nyomja meg az EXIT gombot. Az elz menübe való visszatéréshez nyomja meg a BACK gombot. 52 KÜLSVEZÉRLESZKÖZBEÁLLÍTÁSA(CSAKASZÁLLODÁHOZHASONLÓHELYEKENALKALMAZOTTB2BTÍPUSRAVONATKOZIK) Kommunikációs paraméterek MAGYAR Adatsebesség: 9600 b/s (UART) yy Adathossz: 8 bit yy Paritás: nincs yy Stop bit: 1 bit yy Kommunikációs kód: ASCII kód yy Keresztkötés (fordított) kábelt használjon.
