EV Smart, az első okos víztisztító tájékoztatója és használati útmutatója

Átírás

1 EV Smart, az első okos víztisztító tájékoztatója és használati útmutatója Köszönjük, hogy az EV Smart víztisztítót választotta! A termékünk Ön és családja mindennapi ivóvízét (ivás, főzés) tisztítja és biztosítja annak a megfelelő minőségét. Több mint egy évtizedes tapasztalatunkkal a legjobbat a legjobb áron fejlesztettük ki. Azért lett okos az EV Smart víztisztító, hogy Ön mindig tudja azt, hogy milyen minőségű vizet iszik, és milyen állapotban van a víztisztítója. J u & V i d a s. r. o. Oldal 1

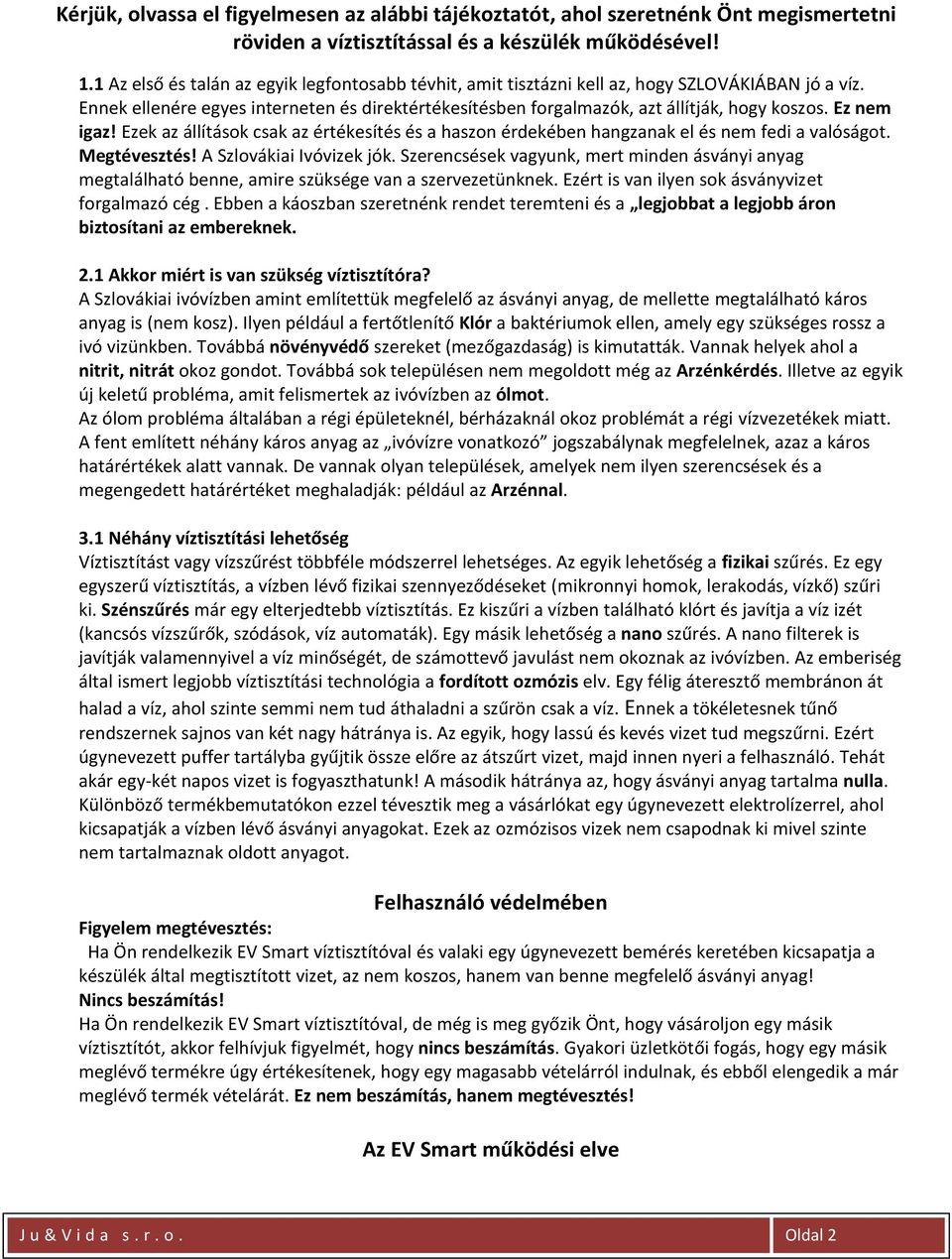

2 Kérjük, olvassa el figyelmesen az alábbi tájékoztatót, ahol szeretnénk Önt megismertetni röviden a víztisztítással és a készülék működésével! 1.1 Az első és talán az egyik legfontosabb tévhit, amit tisztázni kell az, hogy SZLOVÁKIÁBAN jó a víz. Ennek ellenére egyes interneten és direktértékesítésben forgalmazók, azt állítják, hogy koszos. Ez nem igaz! Ezek az állítások csak az értékesítés és a haszon érdekében hangzanak el és nem fedi a valóságot. Megtévesztés! A Szlovákiai Ivóvizek jók. Szerencsések vagyunk, mert minden ásványi anyag megtalálható benne, amire szüksége van a szervezetünknek. Ezért is van ilyen sok ásványvizet forgalmazó cég. Ebben a káoszban szeretnénk rendet teremteni és a legjobbat a legjobb áron biztosítani az embereknek. 2.1 Akkor miért is van szükség víztisztítóra? A Szlovákiai ivóvízben amint említettük megfelelő az ásványi anyag, de mellette megtalálható káros anyag is (nem kosz). Ilyen például a fertőtlenítő Klór a baktériumok ellen, amely egy szükséges rossz a ivó vizünkben. Továbbá növényvédő szereket (mezőgazdaság) is kimutatták. Vannak helyek ahol a nitrit, nitrát okoz gondot. Továbbá sok településen nem megoldott még az Arzénkérdés. Illetve az egyik új keletű probléma, amit felismertek az ivóvízben az ólmot. Az ólom probléma általában a régi épületeknél, bérházaknál okoz problémát a régi vízvezetékek miatt. A fent említett néhány káros anyag az ivóvízre vonatkozó jogszabálynak megfelelnek, azaz a káros határértékek alatt vannak. De vannak olyan települések, amelyek nem ilyen szerencsések és a megengedett határértéket meghaladják: például az Arzénnal. 3.1 Néhány víztisztítási lehetőség Víztisztítást vagy vízszűrést többféle módszerrel lehetséges. Az egyik lehetőség a fizikai szűrés. Ez egy egyszerű víztisztítás, a vízben lévő fizikai szennyeződéseket (mikronnyi homok, lerakodás, vízkő) szűri ki. Szénszűrés már egy elterjedtebb víztisztítás. Ez kiszűri a vízben található klórt és javítja a víz izét (kancsós vízszűrők, szódások, víz automaták). Egy másik lehetőség a nano szűrés. A nano filterek is javítják valamennyivel a víz minőségét, de számottevő javulást nem okoznak az ivóvízben. Az emberiség által ismert legjobb víztisztítási technológia a fordított ozmózis elv. Egy félig áteresztő membránon át halad a víz, ahol szinte semmi nem tud áthaladni a szűrön csak a víz. Ennek a tökéletesnek tűnő rendszernek sajnos van két nagy hátránya is. Az egyik, hogy lassú és kevés vizet tud megszűrni. Ezért úgynevezett puffer tartályba gyűjtik össze előre az átszűrt vizet, majd innen nyeri a felhasználó. Tehát akár egy-két napos vizet is fogyaszthatunk! A második hátránya az, hogy ásványi anyag tartalma nulla. Különböző termékbemutatókon ezzel tévesztik meg a vásárlókat egy úgynevezett elektrolízerrel, ahol kicsapatják a vízben lévő ásványi anyagokat. Ezek az ozmózisos vizek nem csapodnak ki mivel szinte nem tartalmaznak oldott anyagot. Felhasználó védelmében Figyelem megtévesztés: Ha Ön rendelkezik EV Smart víztisztítóval és valaki egy úgynevezett bemérés keretében kicsapatja a készülék által megtisztított vizet, az nem koszos, hanem van benne megfelelő ásványi anyag! Nincs beszámítás! Ha Ön rendelkezik EV Smart víztisztítóval, de még is meg győzik Önt, hogy vásároljon egy másik víztisztítót, akkor felhívjuk figyelmét, hogy nincs beszámítás. Gyakori üzletkötői fogás, hogy egy másik meglévő termékre úgy értékesítenek, hogy egy magasabb vételárról indulnak, és ebből elengedik a már meglévő termék vételárát. Ez nem beszámítás, hanem megtévesztés! Az EV Smart működési elve J u & V i d a s. r. o. Oldal 2

3 Az EV Smart víztisztító fordított ozmózis elven működik, átfolyós rendszerű nem tartályos. Egy nagy teljesítményű membrán pumpa biztosítja, hogy Ön mindig annyi vizet tisztítson, amennyire szüksége van. A membránpumpa nagy teljesítménye ellenére csak 36 Wattos, tehát alacsony az áramfelvétele.(nincs szükség, tároló tartályra) 1.1 Első lépcsőben egy 10 mikronos előszűrő találkozik a víz útja, amely kiszűri a vízben található mikronnyi szennyeződéseket. Pl.: vízkő, homok, lerakodások stb. 1.2 Második lépcsőben egy speciális 10 mikronos szénszűrőn halad tovább a víz. Ez a szénszűrő egy korszak alkotót fejlesztés, mert tartalmaz minden olyan, anyagot, amit más szénszűrők csak különkülön. KDF+Ezüst. Kiszűri: klór, növényvédő szerek, javítja a víz izét és az ezüstnek köszönhetően fertőtlenítő hatása van. 1.3 Harmadik lépcsőben pedig egy 150 GDP ozmózis membránon át vezet a víz útja, ahol minden olyan káros anyag fennakad mind pl.:arzén, ólom(nehézfémek) stb. 1.4 Visszakeverő szelep! Ez a szelep szénszűrő és az ozmózis szűrő közé van beiktatva a természetes ásványi anyagok visszakeverésére. FIGYELEM! A vezetékes vízben található ásványi anyagoknak minimum a felét vissza kell keverni. Ebben segít Önnek az EV Smart-ban kizárólagosan kifejlesztett belső TDS mérő. A készüléken belül elhelyezett TDS szondák folyamatosan mérik a bejövő és a kimenő víz TDS értékét. Ezeket az értékeket Ön bármilyen okos eszközéről le tudja olvasni és bármikor ezeken az értékeken tud állítani. Ha nincs okos eszköze, akkor a készüléken található LCD kijelzőn szintén le tudja olvasni az adatókat és be tudja állítani. Miért okos az EV Smart víztisztító Az EV Smart víztisztító kifejlesztésekor figyelembe vettük azt, hogy a felhasználó mindig információt kaphasson a készülék állapotáról (szűrőcsere, vízhasználat, meghibásodás) illetve és nem utolsó sorban, a víz minőségéről. Ezeket az információkat a készülék LCD kijelzőjéről lehet leolvasni. Ezt tovább fokoztuk egy WI-FI modemmel, amely egy jelszóval védett hálózatot hoz létre az Ön otthonában. Ezzel a hálózattal összecsatlakozhat az EV Smart víztisztítóval bármilyen okos eszközével.(telefon, tablet, notebook) Ez egy egyedi és kiváltságos lehetőség Önnek és családjának, hogy mindig tudják azt, hogy milyen minőségű vizet fogyasztanak ivásra és főzésre. Beszerelés Az EV Smart víztisztítót a konyhai mosogató alá kell beszerelni vagy annak közvetlen közelében. Beszerelés előtt szükség van egy hideg vizes leágazásra és egy 230V-os áram csatlakozásra. Ha van Önnek mosogató gépe akkor ezek már kivannak építve az Ön konyhájában. Ha nem rendelkezik, ezekkel a kiépítésekkel akkor kérje szakember vagy a forgalmazó segítségét.(ju&vida Gmbh s.r.o. Tel: ) 1.1 Kicsomagolás A termék kicsomagolását elővigyázatosan tegye. A termék tartalmaz olyan kiálló alkatrészeket, amelyek sérülhetnek! J u & V i d a s. r. o. Oldal 3

4 1.2 A csomagolás tartalma 1 db víztisztító berendezés 3 db bekötő műanyag csövet(6mm kék tisztavizes cső, 6mm piros öblítő cső, 8mm fekete hálózati bekötő cső) 1 db szerelődoboz(krómozott csaptelep, öblítő bilincs, wifi antenna, 230V tápkábelt, 4db pótgumitalp) 1 db szlovák nyelvű tájékoztató és használati utasítás. 1.3 Előkészületek a beszereléshez A termék kicsomagolása után következő szerszámokra van szüksége: 1 db Csőfogó kulcsra.. 1 db Fúrógépre. 1 db 5mm fémfúró szárra... 1db 11mm fémfúró szárra.. 2db 6mm-es rögzítő bilincsre.. 1db Csillagfejű csavarhúzóra 1d. 13-as villás kulcsra. 4db Öntapadós pótgumitalp (Csak oldalra fektetett beszerelés esetén kell!) Figyelem! A víztisztító berendezést csak +5 celsius és +25 celsius fok között szabad használni. A fagypont közeli, illetve 25 celsius fok felet károsulhatnak a szűrők, illetve az egyéb vízzel érintkező alkatrészek. Az ezekből eredendő károkért a gyártó és forgalmazó nem vállal felelősséget. 1.4 Beszerelés 1. A hálózati víz és az elektromos (230V) hálózat kiépítése után lehet elkezdeni a víztisztító beszerelését. Sarokszelep V J u & V i d a s. r. o. Oldal 4

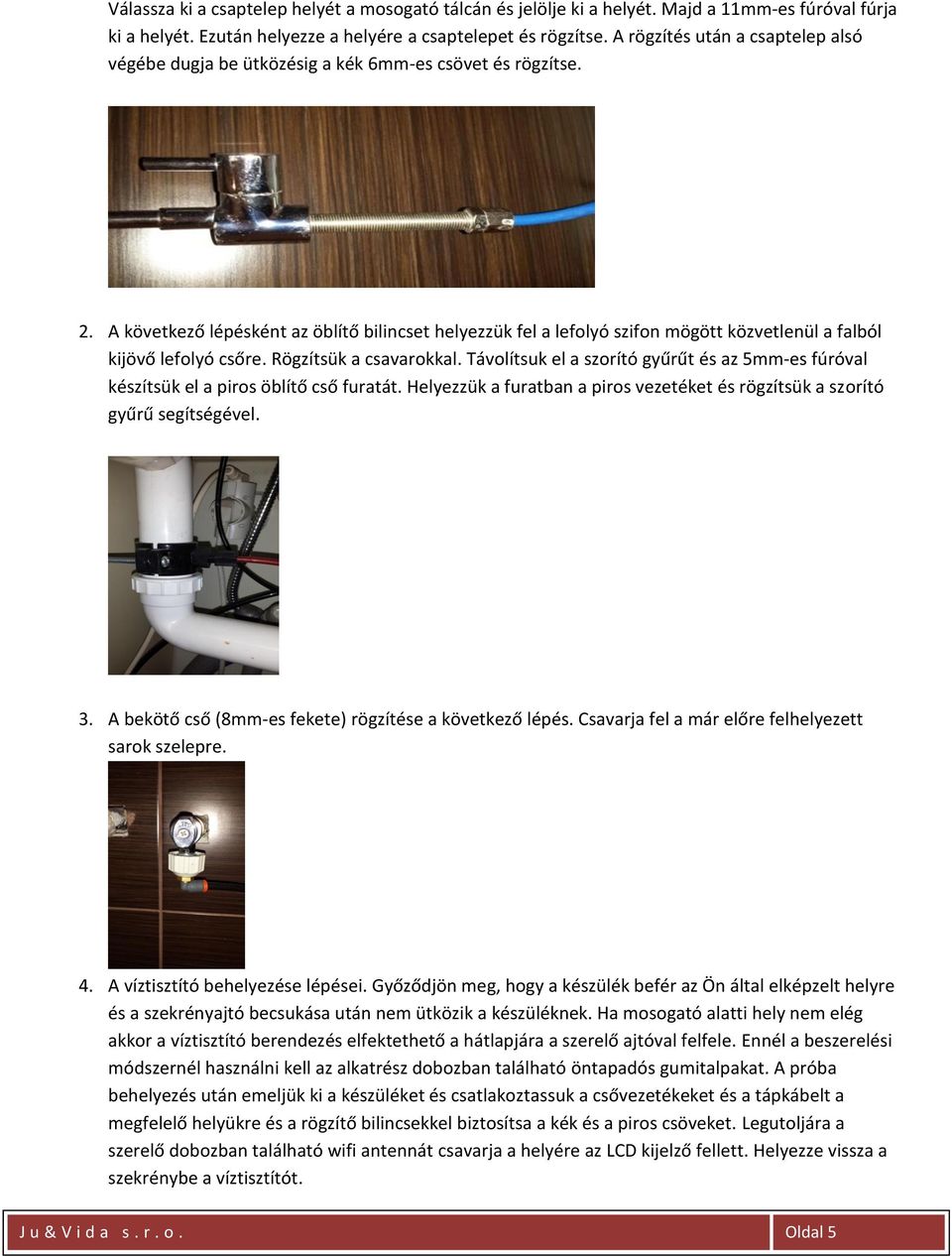

5 Válassza ki a csaptelep helyét a mosogató tálcán és jelölje ki a helyét. Majd a 11mm-es fúróval fúrja ki a helyét. Ezután helyezze a helyére a csaptelepet és rögzítse. A rögzítés után a csaptelep alsó végébe dugja be ütközésig a kék 6mm-es csövet és rögzítse. 2. A következő lépésként az öblítő bilincset helyezzük fel a lefolyó szifon mögött közvetlenül a falból kijövő lefolyó csőre. Rögzítsük a csavarokkal. Távolítsuk el a szorító gyűrűt és az 5mm-es fúróval készítsük el a piros öblítő cső furatát. Helyezzük a furatban a piros vezetéket és rögzítsük a szorító gyűrű segítségével. 3. A bekötő cső (8mm-es fekete) rögzítése a következő lépés. Csavarja fel a már előre felhelyezett sarok szelepre. 4. A víztisztító behelyezése lépései. Győződjön meg, hogy a készülék befér az Ön által elképzelt helyre és a szekrényajtó becsukása után nem ütközik a készüléknek. Ha mosogató alatti hely nem elég akkor a víztisztító berendezés elfektethető a hátlapjára a szerelő ajtóval felfele. Ennél a beszerelési módszernél használni kell az alkatrész dobozban található öntapadós gumitalpakat. A próba behelyezés után emeljük ki a készüléket és csatlakoztassuk a csővezetékeket és a tápkábelt a megfelelő helyükre és a rögzítő bilincsekkel biztosítsa a kék és a piros csöveket. Legutoljára a szerelő dobozban található wifi antennát csavarja a helyére az LCD kijelző fellett. Helyezze vissza a szekrénybe a víztisztítót. J u & V i d a s. r. o. Oldal 5

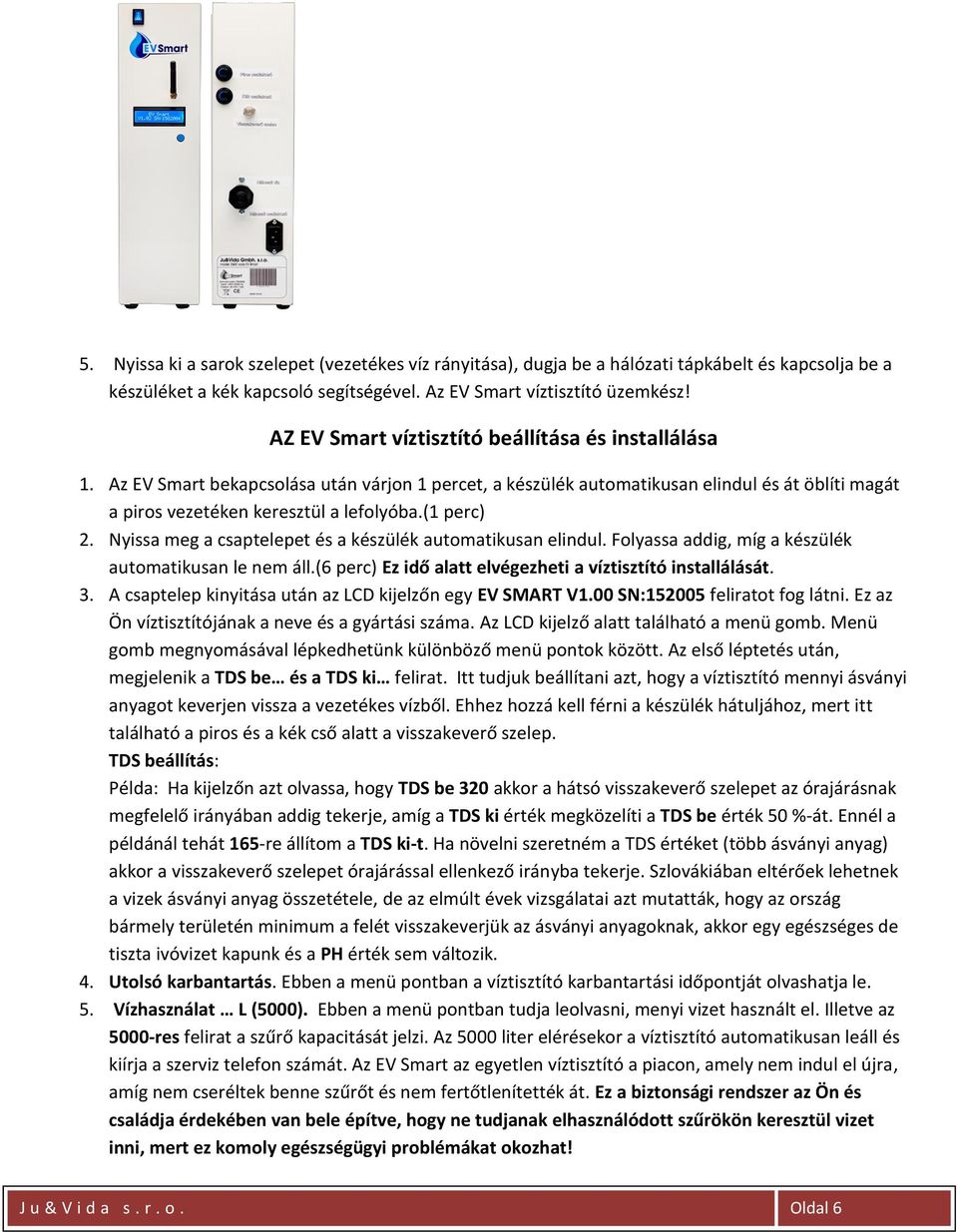

6 5. Nyissa ki a sarok szelepet (vezetékes víz rányitása), dugja be a hálózati tápkábelt és kapcsolja be a készüléket a kék kapcsoló segítségével. Az EV Smart víztisztító üzemkész! AZ EV Smart víztisztító beállítása és installálása 1. Az EV Smart bekapcsolása után várjon 1 percet, a készülék automatikusan elindul és át öblíti magát a piros vezetéken keresztül a lefolyóba.(1 perc) 2. Nyissa meg a csaptelepet és a készülék automatikusan elindul. Folyassa addig, míg a készülék automatikusan le nem áll.(6 perc) Ez idő alatt elvégezheti a víztisztító installálását. 3. A csaptelep kinyitása után az LCD kijelzőn egy EV SMART V1.00 SN: feliratot fog látni. Ez az Ön víztisztítójának a neve és a gyártási száma. Az LCD kijelző alatt található a menü gomb. Menü gomb megnyomásával lépkedhetünk különböző menü pontok között. Az első léptetés után, megjelenik a TDS be és a TDS ki felirat. Itt tudjuk beállítani azt, hogy a víztisztító mennyi ásványi anyagot keverjen vissza a vezetékes vízből. Ehhez hozzá kell férni a készülék hátuljához, mert itt található a piros és a kék cső alatt a visszakeverő szelep. TDS beállítás: Példa: Ha kijelzőn azt olvassa, hogy TDS be 320 akkor a hátsó visszakeverő szelepet az órajárásnak megfelelő irányában addig tekerje, amíg a TDS ki érték megközelíti a TDS be érték 50 %-át. Ennél a példánál tehát 165-re állítom a TDS ki-t. Ha növelni szeretném a TDS értéket (több ásványi anyag) akkor a visszakeverő szelepet órajárással ellenkező irányba tekerje. Szlovákiában eltérőek lehetnek a vizek ásványi anyag összetétele, de az elmúlt évek vizsgálatai azt mutatták, hogy az ország bármely területén minimum a felét visszakeverjük az ásványi anyagoknak, akkor egy egészséges de tiszta ivóvizet kapunk és a PH érték sem változik. 4. Utolsó karbantartás. Ebben a menü pontban a víztisztító karbantartási időpontját olvashatja le. 5. Vízhasználat L (5000). Ebben a menü pontban tudja leolvasni, menyi vizet használt el. Illetve az 5000-res felirat a szűrő kapacitását jelzi. Az 5000 liter elérésekor a víztisztító automatikusan leáll és kiírja a szerviz telefon számát. Az EV Smart az egyetlen víztisztító a piacon, amely nem indul el újra, amíg nem cseréltek benne szűrőt és nem fertőtlenítették át. Ez a biztonsági rendszer az Ön és családja érdekében van bele építve, hogy ne tudjanak elhasználódott szűrökön keresztül vizet inni, mert ez komoly egészségügyi problémákat okozhat! J u & V i d a s. r. o. Oldal 6

7 6. Utolsó használat feliratot találja és egy vissza számláló órát. Ez a menüpont biztosítja Önnek, hogy a víztisztító akkor is megfelelően működjön, ha Ön nem tartózkodik otthon vagy elutaztak. A víztisztítóknak az egyik legnagyobb problémája a pangó víz. Az EV Smart úgy lett kifejlesztve, hogyha 12 órán át nem használják, akkor a 12-ik óra után automatikusan elindul és 1 percen keresztül öblíti önmagát a piros csövön keresztül a lefolyóba. Ezzel megakadályozva a vezetékekben és a szűrőkben a pangó víz kialakulását és a baktériumok elszaporodását. 7. ST OK felirat az utolsó menü pont. Ha minden rendben működik, akkor ezt üzenetet olvashatjuk. Csatlakozás az okos víztisztítóhoz Az készülékhez WI-FI modem van csatlakoztatva, amely egy jelszóval védett WI-FI hálózatott hoz létre. Ehhez a hálózathoz okos telefonnal, tablettel vagy notebookkal csatlakozhatunk. Készülékünkkel csatlakozzunk a mátrix hálózathoz! Csatlakózási jelszó: (készülékünk esetleg figyelmeztetni fog, hogy erről a hálózatról nincs internet elérhetőség, ezt hagyjuk figyelmen kívül.) A víztisztítóval való kommunikációhoz, egyszerű Telnet alkalmazás szükséges. Telepítsük a csatlakozni kívánt eszközünkre egy ingyenes Telnet nevezetű applikációt. Telepítés után indítsuk el az applikációt. Írjuk be a <HOSTNAME> mezőbe a címet. (Számok utáni pontok is szükségesek!) A mellette található 23-as port rendben van, ne módosítsuk. CSATLAKOZZUNK! Sikeres kapcsolódáskor Connecting OK. felírat jelenik meg. A víztisztító aktuális információit a GO gomb megnyomásával érhetjük el. Esetleges üzemzavarok elhárítása Ha a használt Telnet rendszer nem stabil, vagy valamiért megszakad a kapcsolat, akkor először zárjuk be a Telnetet. A WI-FI-t kapcsoljuk ki majd be az eszközünkön, majd indítsuk újra a Telnetet-t. További szerviz funkciók Az Ev Smart víztisztító több biztonsági rendszert tartalmaz. 1. Időtúllépés Ha a készüléket folyamatosan használja, akkor 6 perc elteltével automatikusan leáll. Ebben az esetben egy sípoló hang figyelmeztet és Időtúllépés nyomja meg egy gombot feliratot olvashatjuk a kijelzőn. A menügomb megnyomásával a készülék újraindul és tovább tisztítja a vizet. 2. Vízszivárgás A készülék tartalmaz egy arannyal bevont vízszivárgás érzékelőt, amely meghibásodás esetén lezárja a bejövő vizet és sípoló hanggal és Vízszivárgás felirattal a kijelzőn figyelmeztet a hibára. 3. Szűrőcsere J u & V i d a s. r. o. Oldal 7

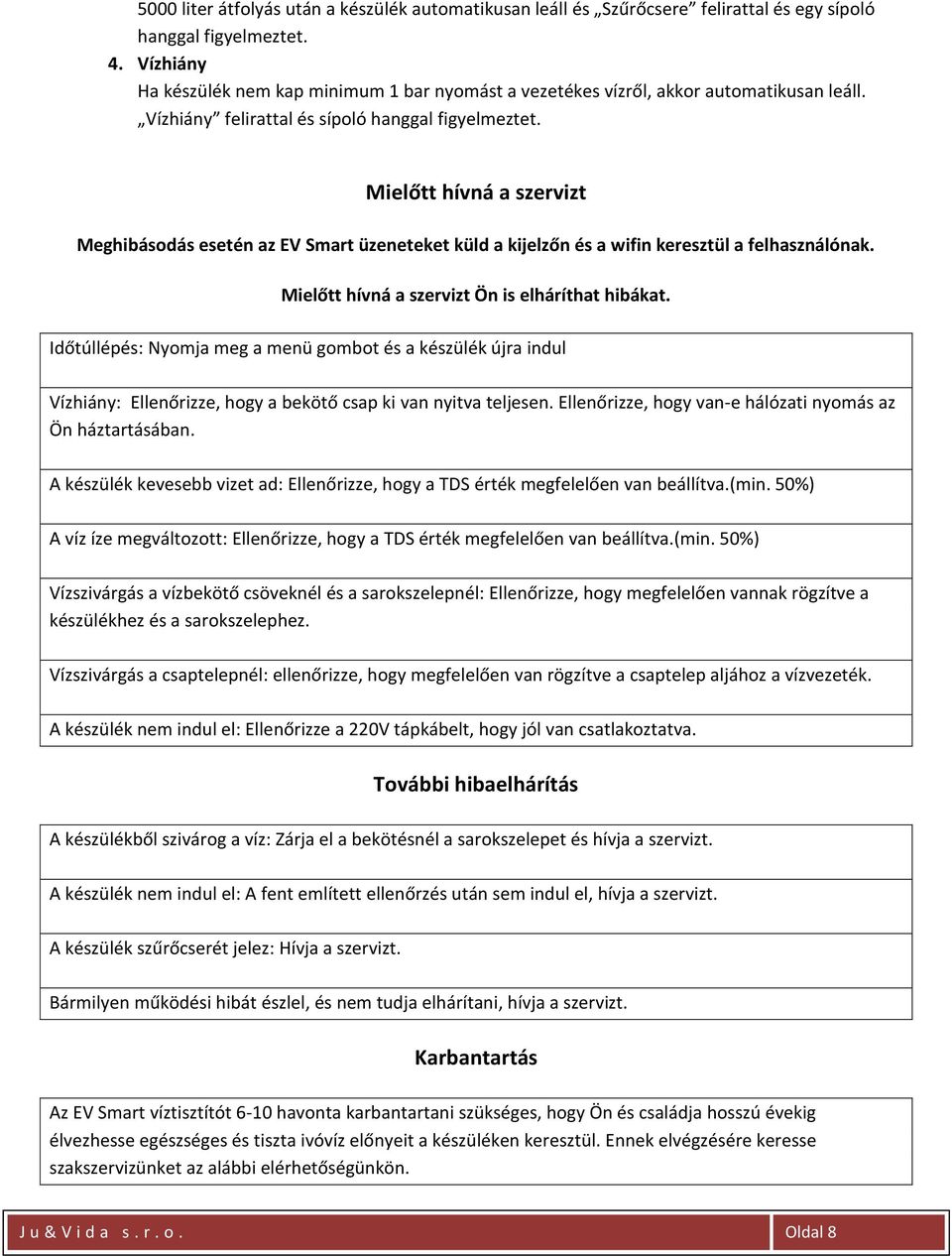

8 5000 liter átfolyás után a készülék automatikusan leáll és Szűrőcsere felirattal és egy sípoló hanggal figyelmeztet. 4. Vízhiány Ha készülék nem kap minimum 1 bar nyomást a vezetékes vízről, akkor automatikusan leáll. Vízhiány felirattal és sípoló hanggal figyelmeztet. Mielőtt hívná a szervizt Meghibásodás esetén az EV Smart üzeneteket küld a kijelzőn és a wifin keresztül a felhasználónak. Mielőtt hívná a szervizt Ön is elháríthat hibákat. Időtúllépés: Nyomja meg a menü gombot és a készülék újra indul Vízhiány: Ellenőrizze, hogy a bekötő csap ki van nyitva teljesen. Ellenőrizze, hogy van-e hálózati nyomás az Ön háztartásában. A készülék kevesebb vizet ad: Ellenőrizze, hogy a TDS érték megfelelően van beállítva.(min. 50%) A víz íze megváltozott: Ellenőrizze, hogy a TDS érték megfelelően van beállítva.(min. 50%) Vízszivárgás a vízbekötő csöveknél és a sarokszelepnél: Ellenőrizze, hogy megfelelően vannak rögzítve a készülékhez és a sarokszelephez. Vízszivárgás a csaptelepnél: ellenőrizze, hogy megfelelően van rögzítve a csaptelep aljához a vízvezeték. A készülék nem indul el: Ellenőrizze a 220V tápkábelt, hogy jól van csatlakoztatva. További hibaelhárítás A készülékből szivárog a víz: Zárja el a bekötésnél a sarokszelepet és hívja a szervizt. A készülék nem indul el: A fent említett ellenőrzés után sem indul el, hívja a szervizt. A készülék szűrőcserét jelez: Hívja a szervizt. Bármilyen működési hibát észlel, és nem tudja elhárítani, hívja a szervizt. Karbantartás Az EV Smart víztisztítót 6-10 havonta karbantartani szükséges, hogy Ön és családja hosszú évekig élvezhesse egészséges és tiszta ivóvíz előnyeit a készüléken keresztül. Ennek elvégzésére keresse szakszervizünket az alábbi elérhetőségünkön. J u & V i d a s. r. o. Oldal 8

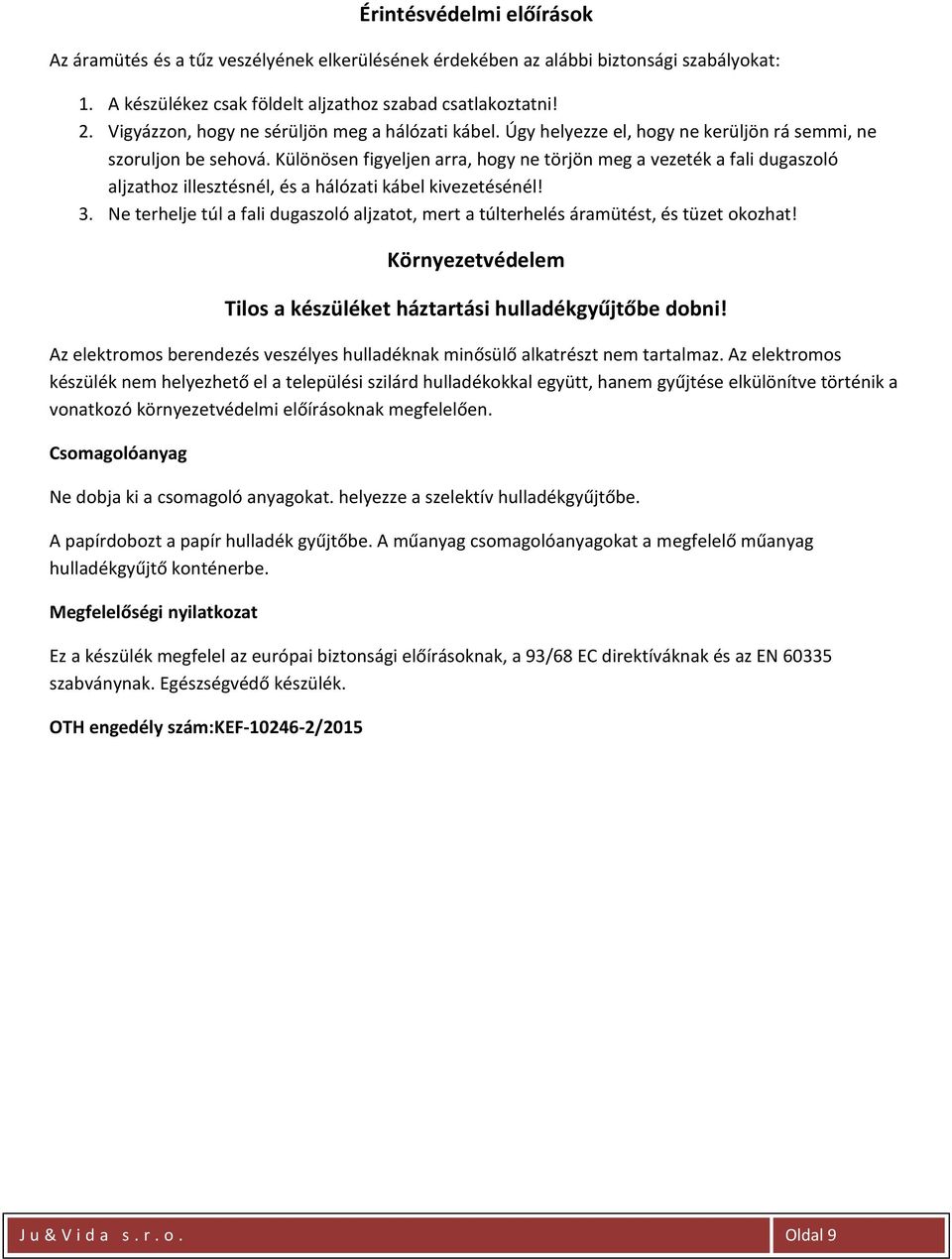

9 Érintésvédelmi előírások Az áramütés és a tűz veszélyének elkerülésének érdekében az alábbi biztonsági szabályokat: 1. A készülékez csak földelt aljzathoz szabad csatlakoztatni! 2. Vigyázzon, hogy ne sérüljön meg a hálózati kábel. Úgy helyezze el, hogy ne kerüljön rá semmi, ne szoruljon be sehová. Különösen figyeljen arra, hogy ne törjön meg a vezeték a fali dugaszoló aljzathoz illesztésnél, és a hálózati kábel kivezetésénél! 3. Ne terhelje túl a fali dugaszoló aljzatot, mert a túlterhelés áramütést, és tüzet okozhat! Környezetvédelem Tilos a készüléket háztartási hulladékgyűjtőbe dobni! Az elektromos berendezés veszélyes hulladéknak minősülő alkatrészt nem tartalmaz. Az elektromos készülék nem helyezhető el a települési szilárd hulladékokkal együtt, hanem gyűjtése elkülönítve történik a vonatkozó környezetvédelmi előírásoknak megfelelően. Csomagolóanyag Ne dobja ki a csomagoló anyagokat. helyezze a szelektív hulladékgyűjtőbe. A papírdobozt a papír hulladék gyűjtőbe. A műanyag csomagolóanyagokat a megfelelő műanyag hulladékgyűjtő konténerbe. Megfelelőségi nyilatkozat Ez a készülék megfelel az európai biztonsági előírásoknak, a 93/68 EC direktíváknak és az EN szabványnak. Egészségvédő készülék. OTH engedély szám:kef /2015 J u & V i d a s. r. o. Oldal 9
