1 SQart Magyar English

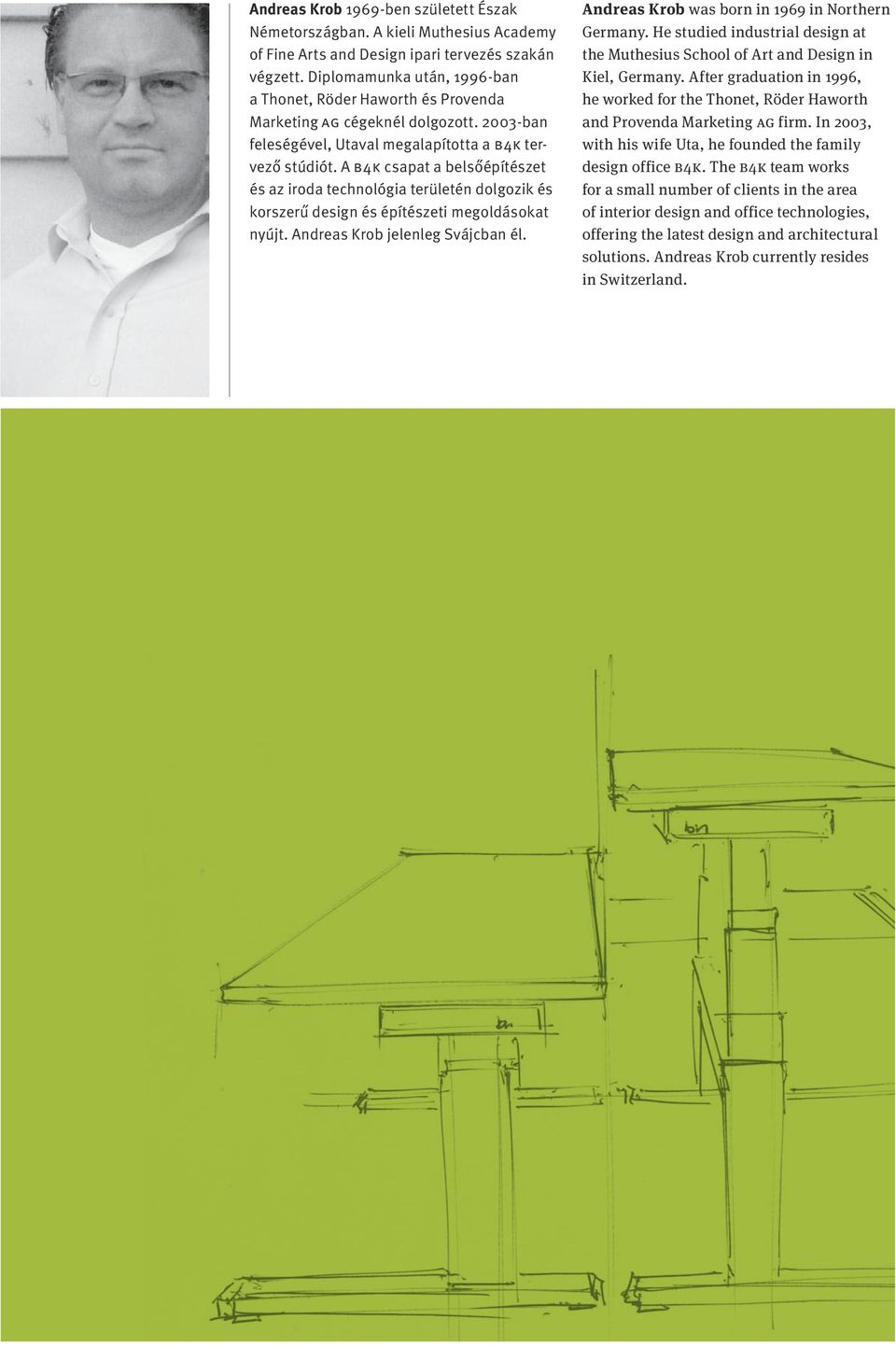

2 Andreas Krob 1969-ben született Észak Németországban. A kieli Muthesius Academy of Fine Arts and Design ipari tervezés szakán végzett. Diplomamunka után, 1996-ban a Thonet, Röder Haworth és Provenda Marketing AG cégeknél dolgozott. 00-ban feleségével, Utaval megalapította a B4K tervező stúdiót. A B4K csapat a belsőépítészet és az iroda technológia területén dolgozik és korszerű design és építészeti megoldásokat nyújt. Andreas Krob jelenleg Svájcban él. Andreas Krob was born in 1969 in Northern Germany. He studied industrial design at the Muthesius School of Art and Design in Kiel, Germany. After graduation in 1996, he worked for the Thonet, Röder Haworth and Provenda Marketing AG firm. In 00, with his wife Uta, he founded the family design office B4K. The B4K team works for a small number of clients in the area of interior design and office technologies, offering the latest design and architectural solutions. Andreas Krob currently resides in Switzerland.

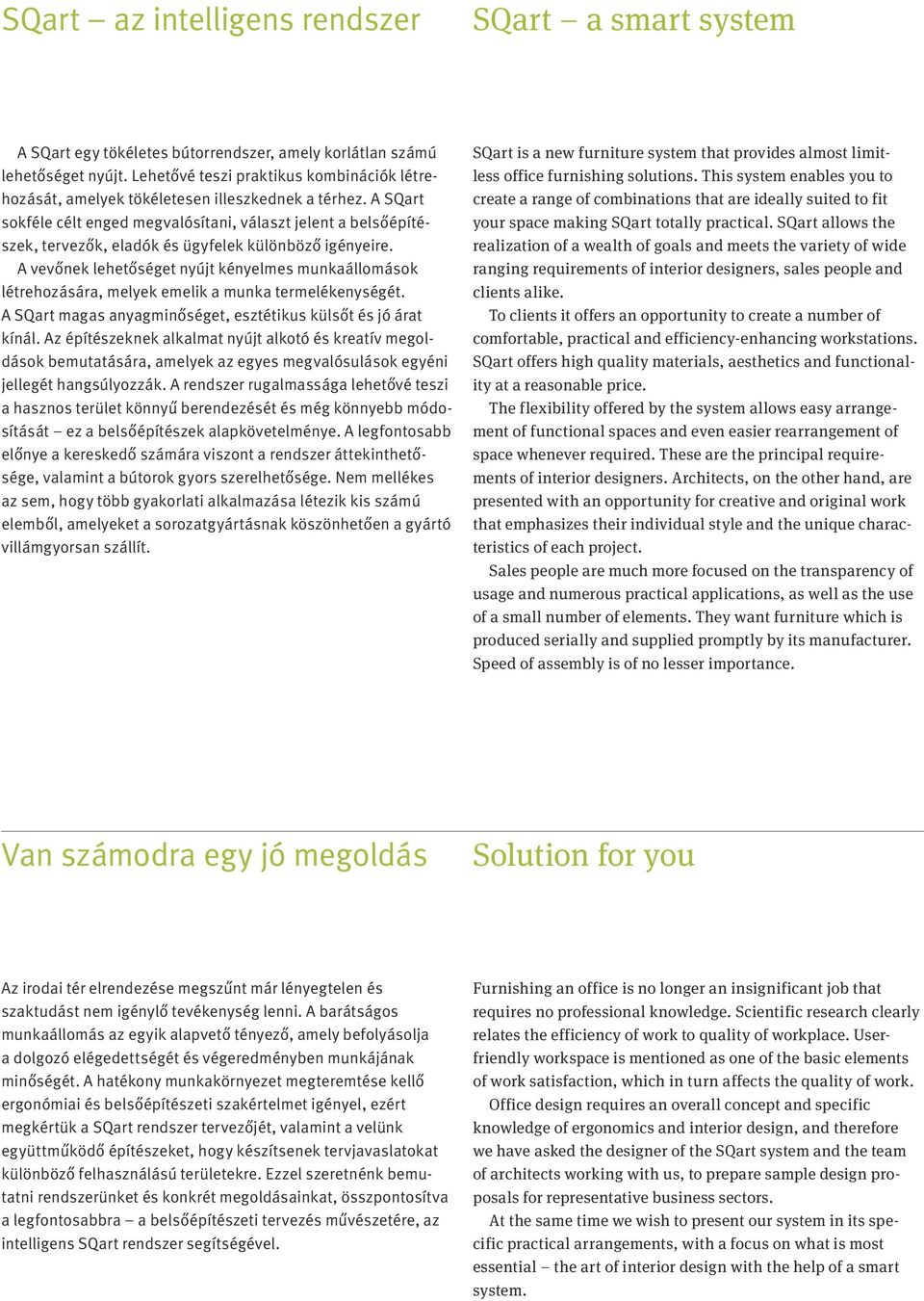

3 SQart az intelligens rendszer SQart a smart system A SQart egy tökéletes bútorrendszer, amely korlátlan számú lehetőséget nyújt. Lehetővé teszi praktikus kombinációk létrehozását, amelyek tökéletesen illeszkednek a térhez. A SQart sokféle célt enged megvalósítani, választ jelent a belsőépítészek, tervezők, eladók és ügyfelek különböző igényeire. A vevőnek lehetőséget nyújt kényelmes munkaállomások létrehozására, melyek emelik a munka termelékenységét. A SQart magas anyagminőséget, esztétikus külsőt és jó árat kínál. Az építészeknek alkalmat nyújt alkotó és kreatív megoldások bemutatására, amelyek az egyes megvalósulások egyéni jellegét hangsúlyozzák. A rendszer rugalmassága lehetővé teszi a hasznos terület könnyű berendezését és még könnyebb módosítását ez a belsőépítészek alapkövetelménye. A legfontosabb előnye a kereskedő számára viszont a rendszer áttekinthetősége, valamint a bútorok gyors szerelhetősége. Nem mellékes az sem, hogy több gyakorlati alkalmazása létezik kis számú elemből, amelyeket a sorozatgyártásnak köszönhetően a gyártó villámgyorsan szállít. SQart is a new furniture system that provides almost limitless office furnishing solutions. This system enables you to create a range of combinations that are ideally suited to fit your space making SQart totally practical. SQart allows the realization of a wealth of goals and meets the variety of wide ranging requirements of interior designers, sales people and clients alike. To clients it offers an opportunity to create a number of comfortable, practical and efficiency-enhancing workstations. SQart offers high quality materials, aesthetics and functionality at a reasonable price. The flexibility offered by the system allows easy arrangement of functional spaces and even easier rearrangement of space whenever required. These are the principal requirements of interior designers. Architects, on the other hand, are presented with an opportunity for creative and original work that emphasizes their individual style and the unique characteristics of each project. Sales people are much more focused on the transparency of usage and numerous practical applications, as well as the use of a small number of elements. They want furniture which is produced serially and supplied promptly by its manufacturer. Speed of assembly is of no lesser importance. Van számodra egy jó megoldás Solution for you Az irodai tér elrendezése megszűnt már lényegtelen és szaktudást nem igénylő tevékenység lenni. A barátságos munkaállomás az egyik alapvető tényező, amely befolyásolja a dolgozó elégedettségét és végeredményben munkájának minőségét. A hatékony munkakörnyezet megteremtése kellő ergonómiai és belsőépítészeti szakértelmet igényel, ezért megkértük a SQart rendszer tervezőjét, valamint a velünk együttműködő építészeket, hogy készítsenek tervjavaslatokat különböző felhasználású területekre. Ezzel szeretnénk bemutatni rendszerünket és konkrét megoldásainkat, összpontosítva a legfontosabbra a belsőépítészeti tervezés művészetére, az intelligens SQart rendszer segítségével. Furnishing an office is no longer an insignificant job that requires no professional knowledge. Scientific research clearly relates the efficiency of work to quality of workplace. Userfriendly workspace is mentioned as one of the basic elements of work satisfaction, which in turn affects the quality of work. Office design requires an overall concept and specific knowledge of ergonomics and interior design, and therefore we have asked the designer of the SQart system and the team of architects working with us, to prepare sample design proposals for representative business sectors. At the same time we wish to present our system in its specific practical arrangements, with a focus on what is most essential the art of interior design with the help of a smart system.

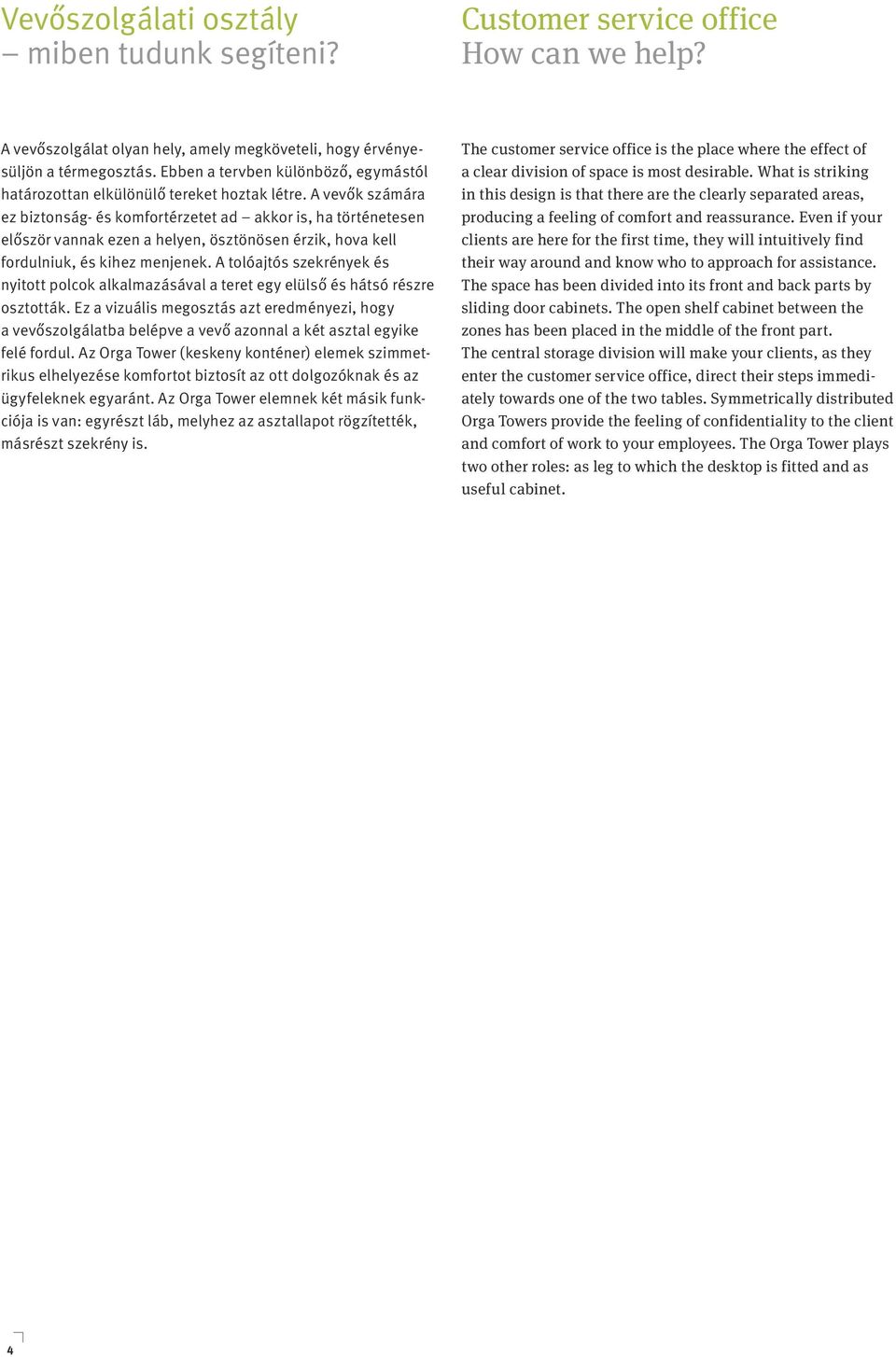

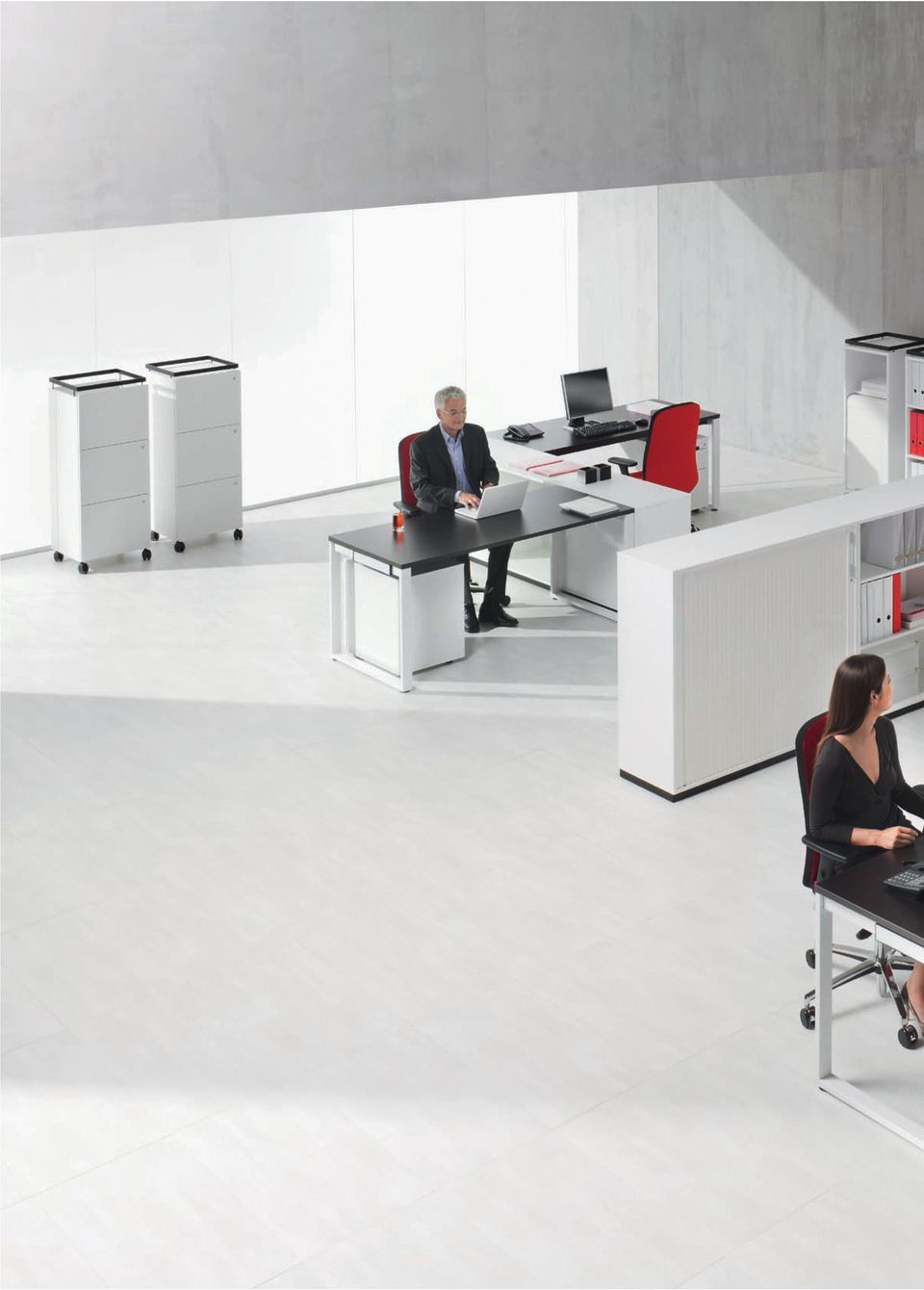

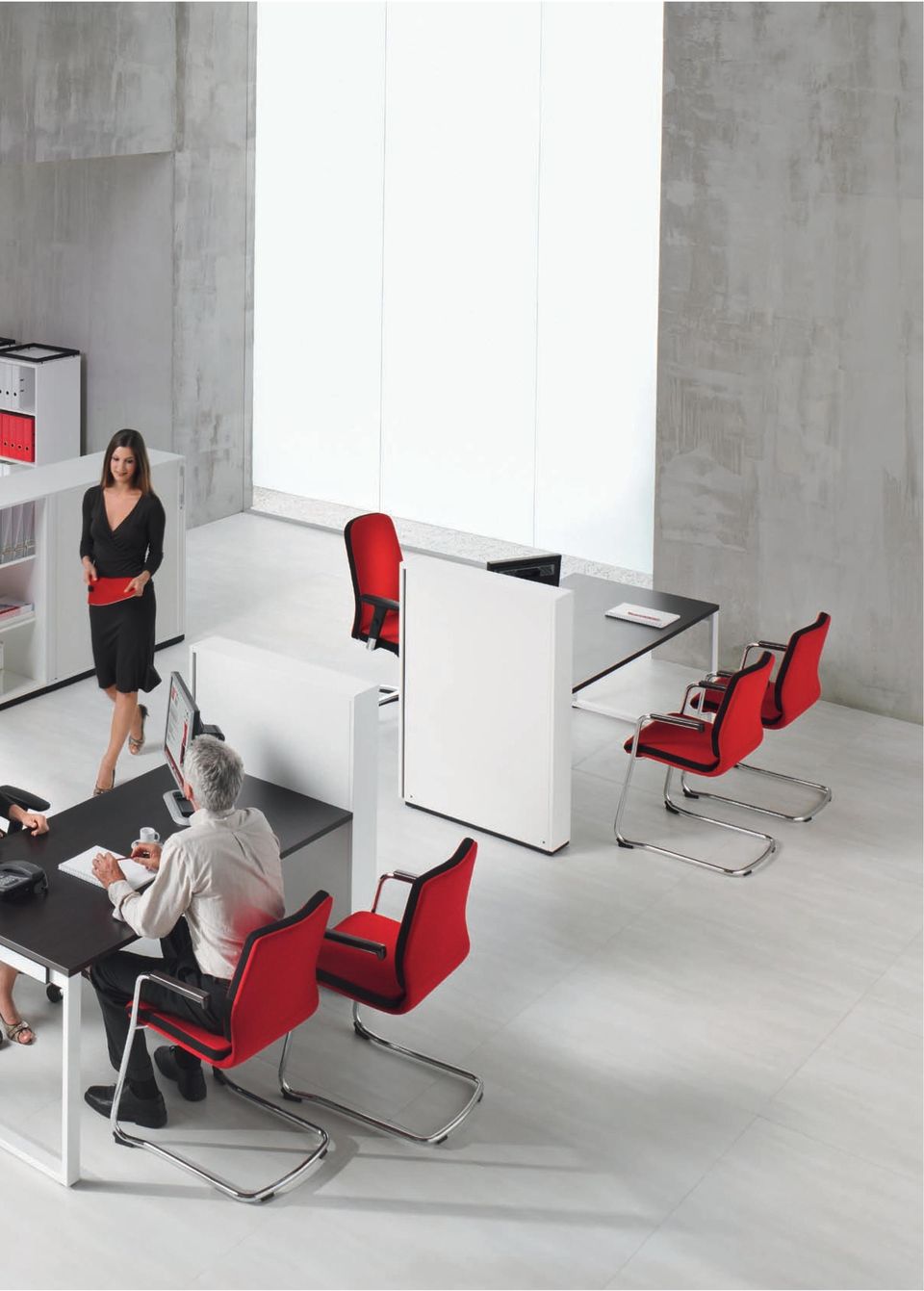

4 Vevőszolgálati osztály miben tudunk segíteni? Customer service office How can we help? A vevőszolgálat olyan hely, amely megköveteli, hogy érvényesüljön a térmegosztás. Ebben a tervben különböző, egymástól határozottan elkülönülő tereket hoztak létre. A vevők számára ez biztonság- és komfortérzetet ad akkor is, ha történetesen először vannak ezen a helyen, ösztönösen érzik, hova kell fordulniuk, és kihez menjenek. A tolóajtós szekrények és nyitott polcok alkalmazásával a teret egy elülső és hátsó részre osztották. Ez a vizuális megosztás azt eredményezi, hogy a vevőszolgálatba belépve a vevő azonnal a két asztal egyike felé fordul. Az Orga Tower (keskeny konténer) elemek szimmetrikus elhelyezése komfortot biztosít az ott dolgozóknak és az ügyfeleknek egyaránt. Az Orga Tower elemnek két másik funkciója is van: egyrészt láb, melyhez az asztallapot rögzítették, másrészt szekrény is. The customer service office is the place where the effect of a clear division of space is most desirable. What is striking in this design is that there are the clearly separated areas, producing a feeling of comfort and reassurance. Even if your clients are here for the first time, they will intuitively find their way around and know who to approach for assistance. The space has been divided into its front and back parts by sliding door cabinets. The open shelf cabinet between the zones has been placed in the middle of the front part. The central storage division will make your clients, as they enter the customer service office, direct their steps immediately towards one of the two tables. Symmetrically distributed Orga Towers provide the feeling of confidentiality to the client and comfort of work to your employees. The Orga Tower plays two other roles: as leg to which the desktop is fitted and as useful cabinet. 4

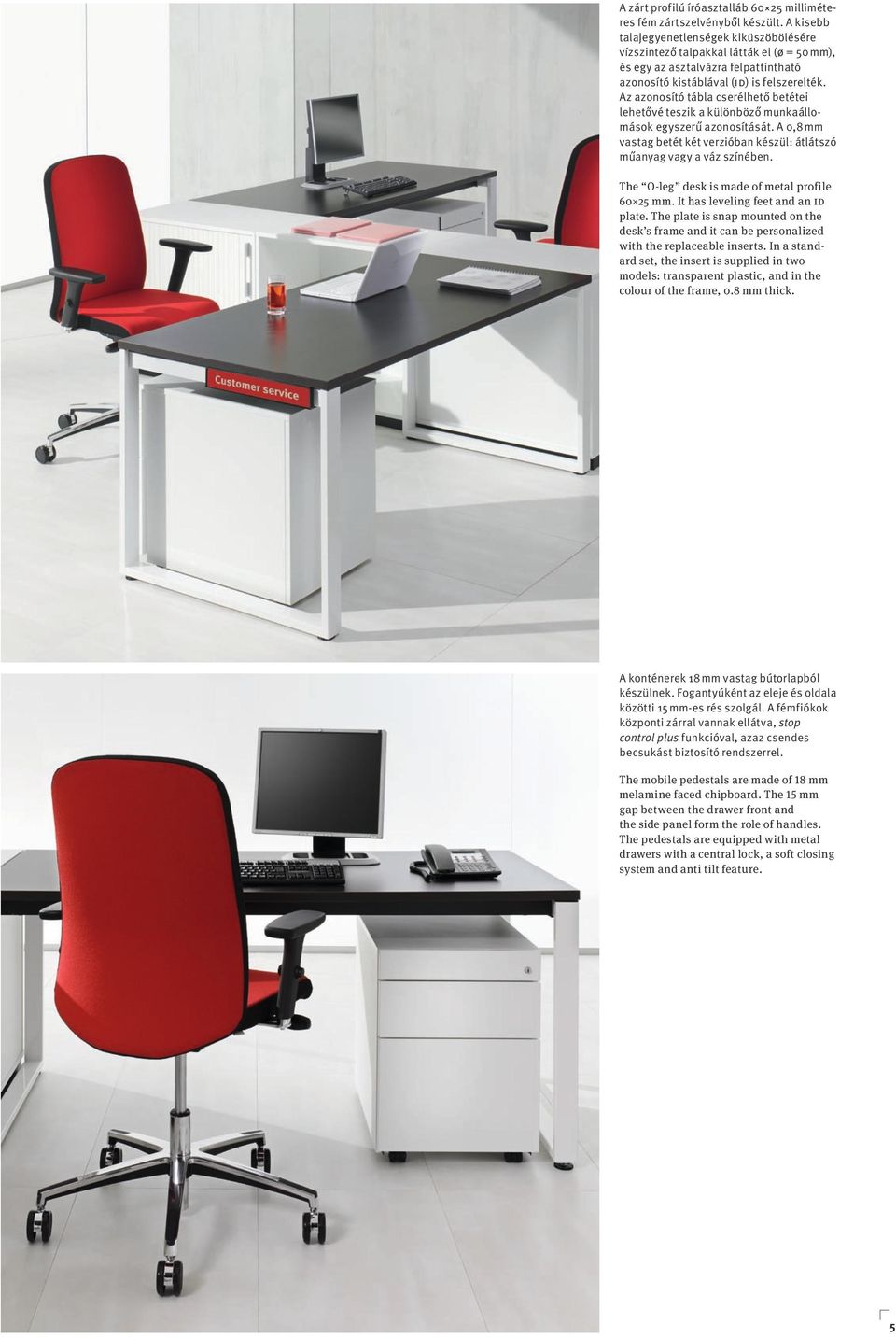

5 A zárt profilú íróasztalláb 60 5 milliméteres fém zártszelvényből készült. A kisebb talajegyenetlenségek kiküszöbölésére vízszintező talpakkal látták el (ø = 50 mm), és egy az asztalvázra felpattintható azonosító kistáblával (ID) is felszerelték. Az azonosító tábla cserélhető betétei lehetővé teszik a különböző munkaállomások egyszerű azonosítását. A 0,8 mm vastag betét két verzióban készül: átlátszó műanyag vagy a váz színében. The O-leg desk is made of metal profile 60 5 mm. It has leveling feet and an ID plate. The plate is snap mounted on the desk s frame and it can be personalized with the replaceable inserts. In a standard set, the insert is supplied in two models: transparent plastic, and in the colour of the frame, 0.8 mm thick. A konténerek 18 mm vastag bútorlapból készülnek. Fogantyúként az eleje és oldala közötti 15 mm-es rés szolgál. A fémfiókok központi zárral vannak ellátva, stop control plus funkcióval, azaz csendes becsukást biztosító rendszerrel. The mobile pedestals are made of 18 mm melamine faced chipboard. The 15 mm gap between the drawer front and the side panel form the role of handles. The pedestals are equipped with metal drawers with a central lock, a soft closing system and anti tilt feature. 5

6

7

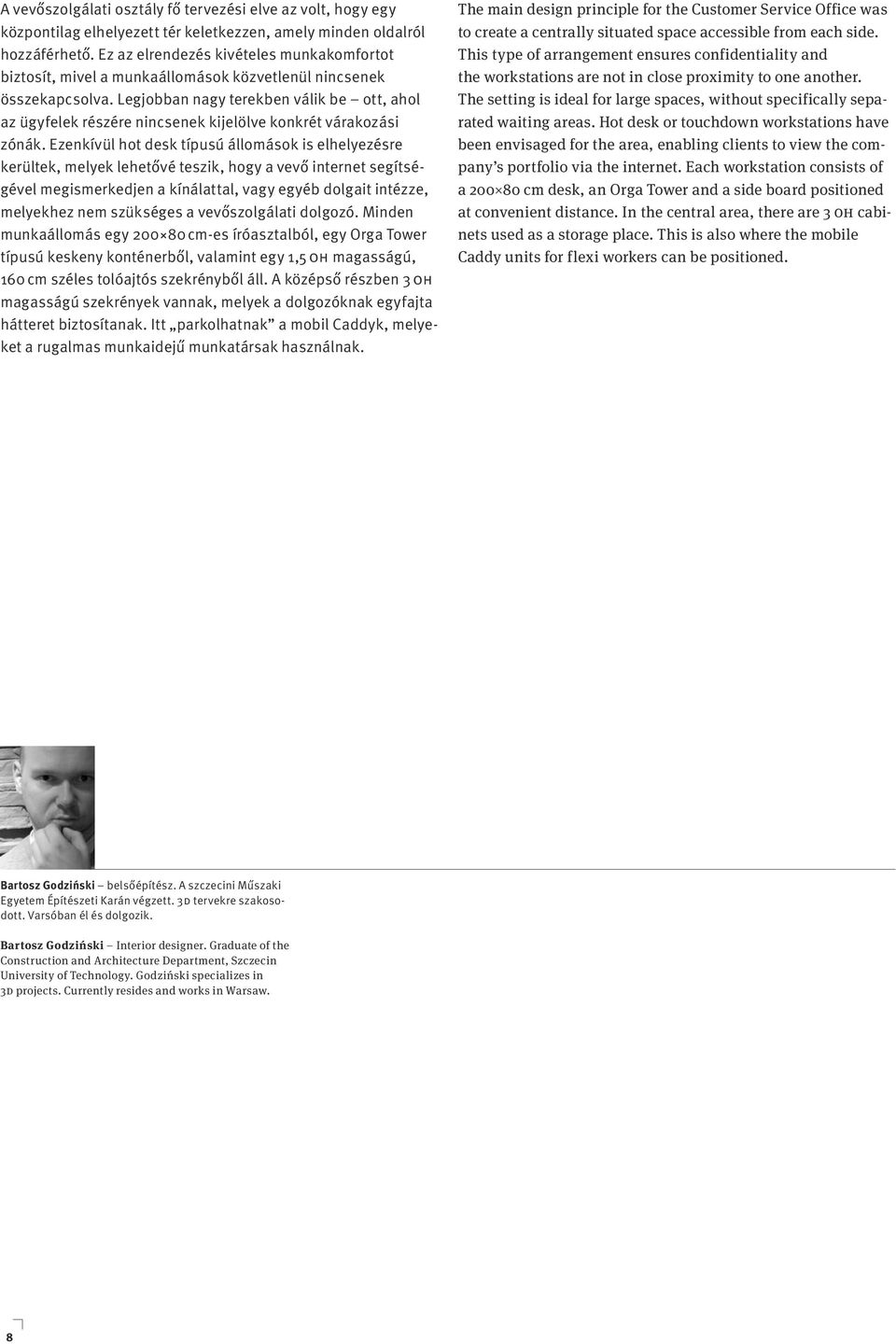

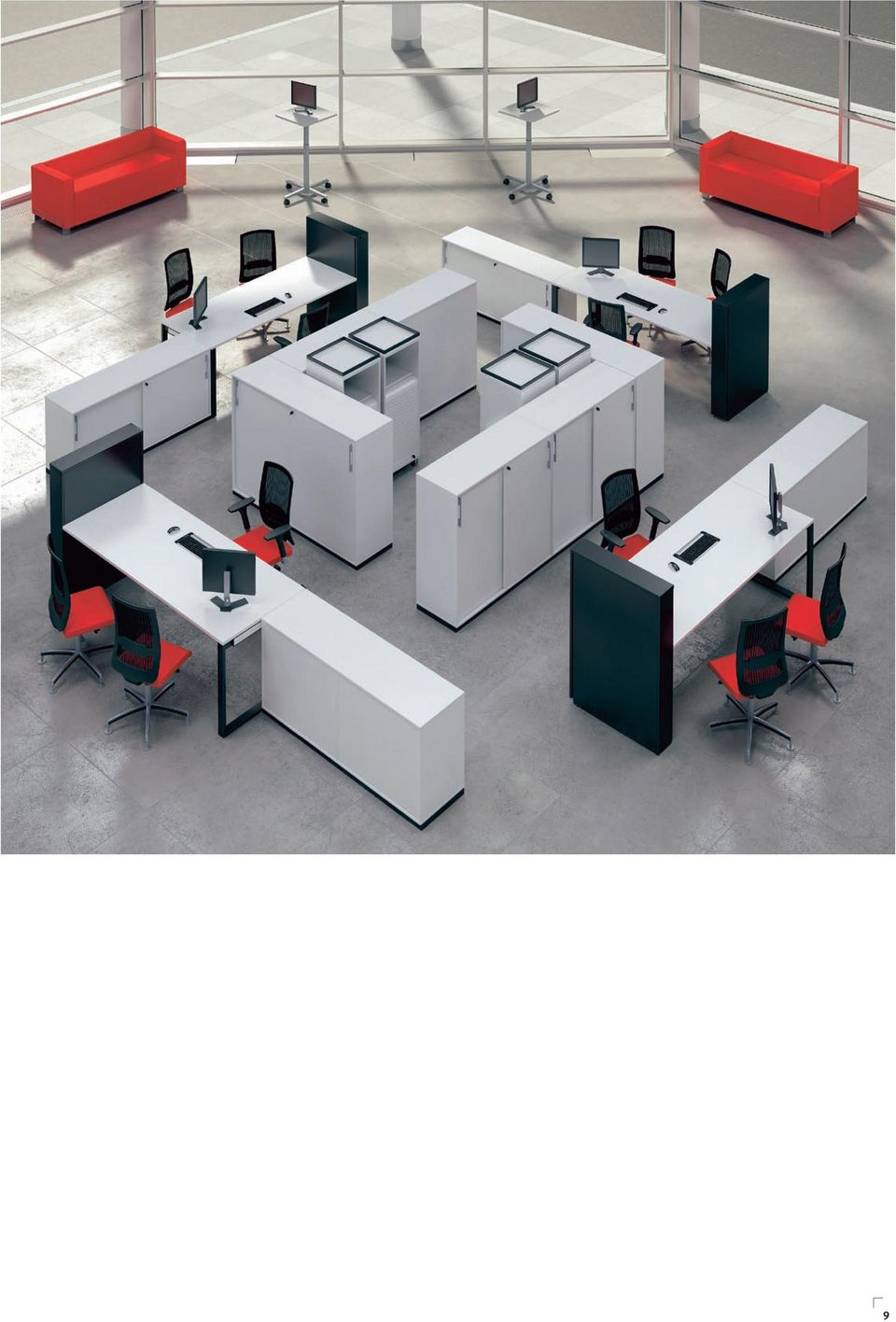

8 A vevőszolgálati osztály fő tervezési elve az volt, hogy egy központilag elhelyezett tér keletkezzen, amely minden oldalról hozzáférhető. Ez az elrendezés kivételes munkakomfortot biztosít, mivel a munkaállomások közvetlenül nincsenek összekapcsolva. Legjobban nagy terekben válik be ott, ahol az ügyfelek részére nincsenek kijelölve konkrét várakozási zónák. Ezenkívül hot desk típusú állomások is elhelyezésre kerültek, melyek lehetővé teszik, hogy a vevő internet segítségével megismerkedjen a kínálattal, vagy egyéb dolgait intézze, melyekhez nem szükséges a vevőszolgálati dolgozó. Minden munkaállomás egy cm-es íróasztalból, egy Orga Tower típusú keskeny konténerből, valamint egy 1,5 OH magasságú, 160 cm széles tolóajtós szekrényből áll. A középső részben OH magasságú szekrények vannak, melyek a dolgozóknak egyfajta hátteret biztosítanak. Itt parkolhatnak a mobil Caddyk, melyeket a rugalmas munkaidejű munkatársak használnak. The main design principle for the Customer Service Office was to create a centrally situated space accessible from each side. This type of arrangement ensures confidentiality and the workstations are not in close proximity to one another. The setting is ideal for large spaces, without specifically separated waiting areas. Hot desk or touchdown workstations have been envisaged for the area, enabling clients to view the company s portfolio via the internet. Each workstation consists of a cm desk, an Orga Tower and a side board positioned at convenient distance. In the central area, there are OH cabinets used as a storage place. This is also where the mobile Caddy units for flexi workers can be positioned. Bartosz Godziński belsőépítész. A szczecini Műszaki Egyetem Építészeti Karán végzett. D tervekre szakosodott. Varsóban él és dolgozik. Bartosz Godziński Interior designer. Graduate of the Construction and Architecture Department, Szczecin University of Technology. Godziński specializes in D projects. Currently resides and works in Warsaw. 8

9 9

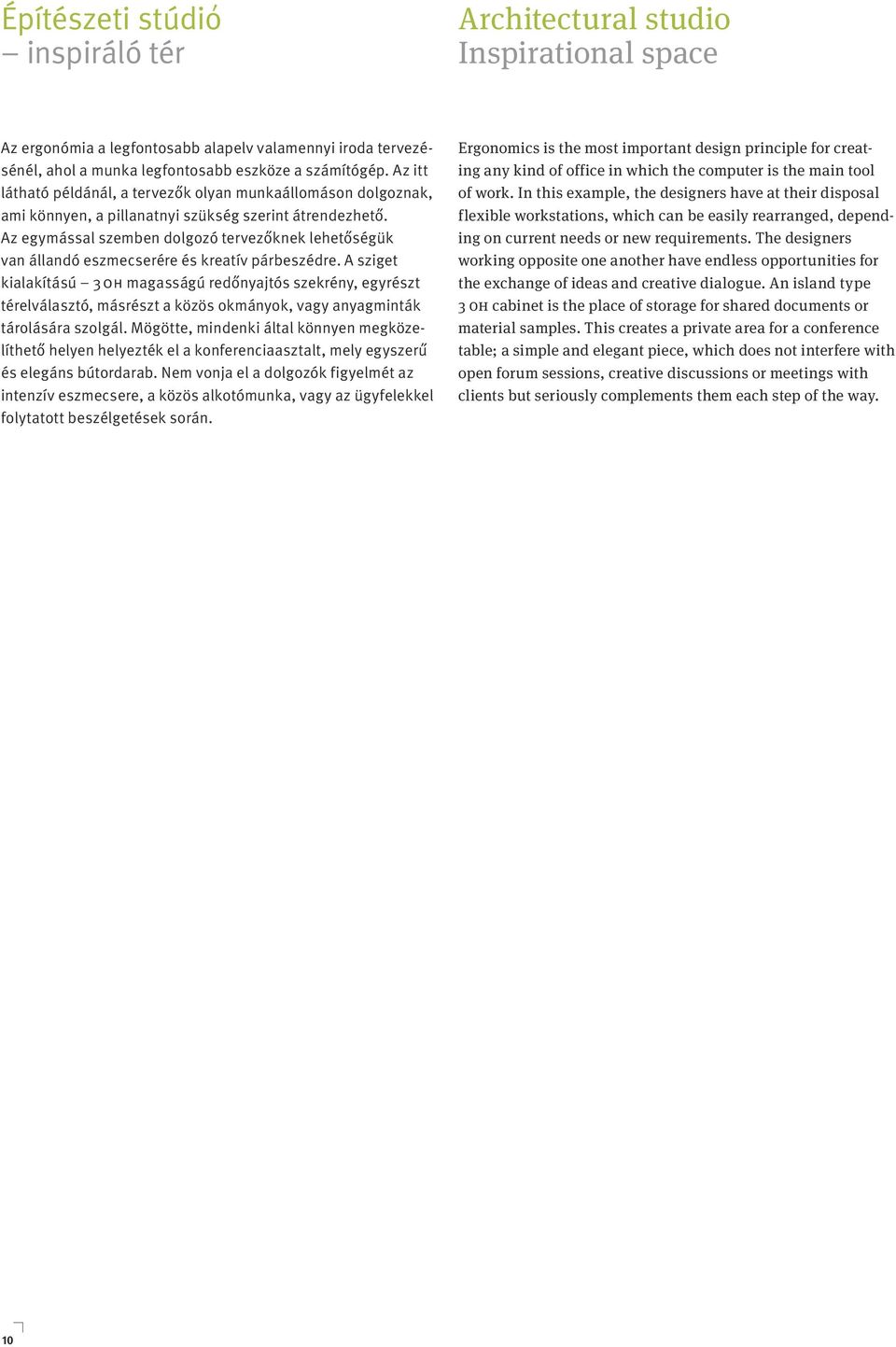

10 Építészeti stúdiό inspiráló tér Architectural studio Inspirational space Az ergonómia a legfontosabb alapelv valamennyi iroda tervezésénél, ahol a munka legfontosabb eszköze a számítógép. Az itt látható példánál, a tervezők olyan munkaállomáson dolgoznak, ami könnyen, a pillanatnyi szükség szerint átrendezhető. Az egymással szemben dolgozó tervezőknek lehetőségük van állandó eszmecserére és kreatív párbeszédre. A sziget kialakítású OH magasságú redőnyajtós szekrény, egyrészt térelválasztó, másrészt a közös okmányok, vagy anyagminták tárolására szolgál. Mögötte, mindenki által könnyen megközelíthető helyen helyezték el a konferenciaasztalt, mely egyszerű és elegáns bútordarab. Nem vonja el a dolgozók figyelmét az intenzív eszmecsere, a közös alkotómunka, vagy az ügyfelekkel folytatott beszélgetések során. Ergonomics is the most important design principle for creating any kind of office in which the computer is the main tool of work. In this example, the designers have at their disposal flexible workstations, which can be easily rearranged, depending on current needs or new requirements. The designers working opposite one another have endless opportunities for the exchange of ideas and creative dialogue. An island type OH cabinet is the place of storage for shared documents or material samples. This creates a private area for a conference table; a simple and elegant piece, which does not interfere with open forum sessions, creative discussions or meetings with clients but seriously complements them each step of the way. 10

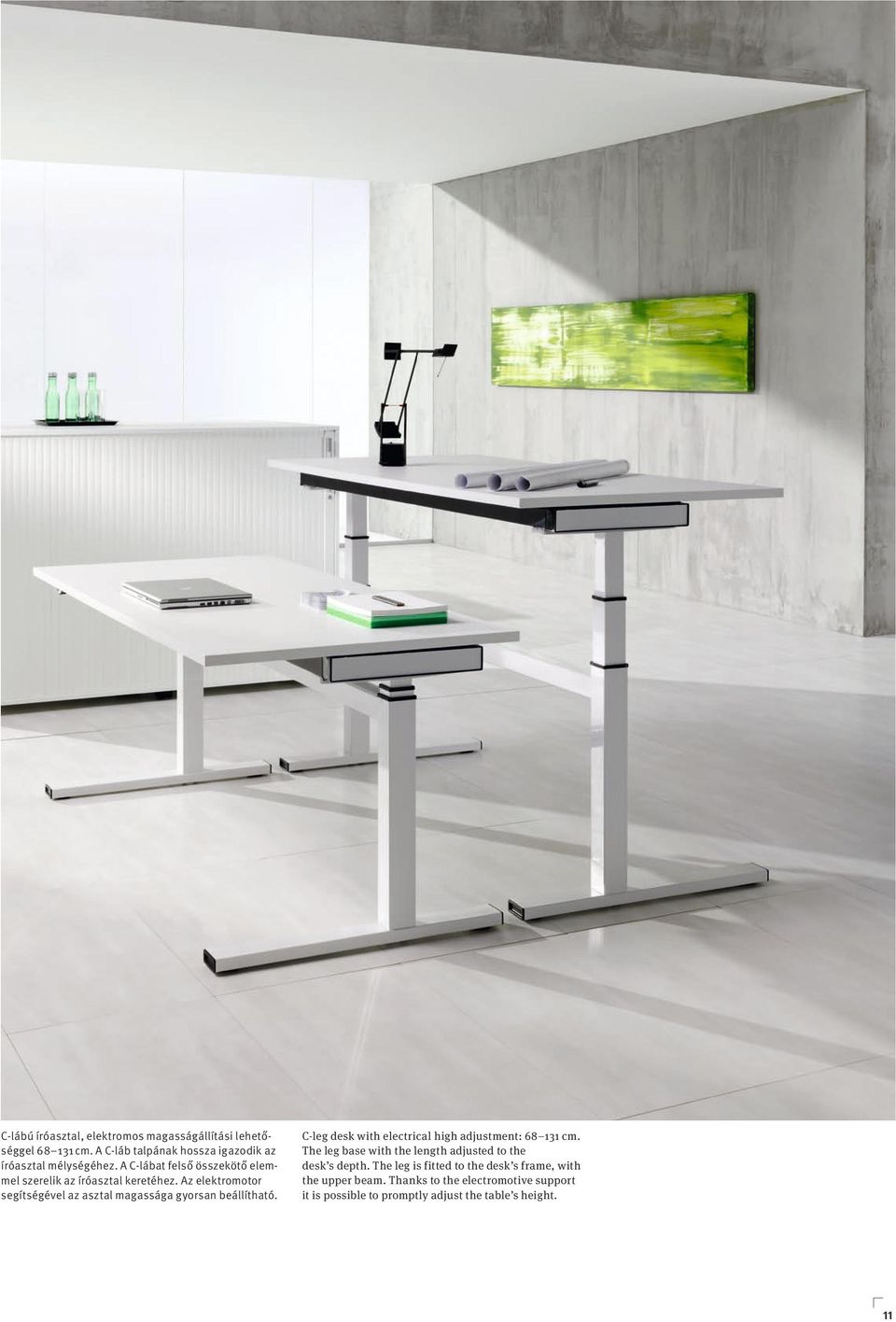

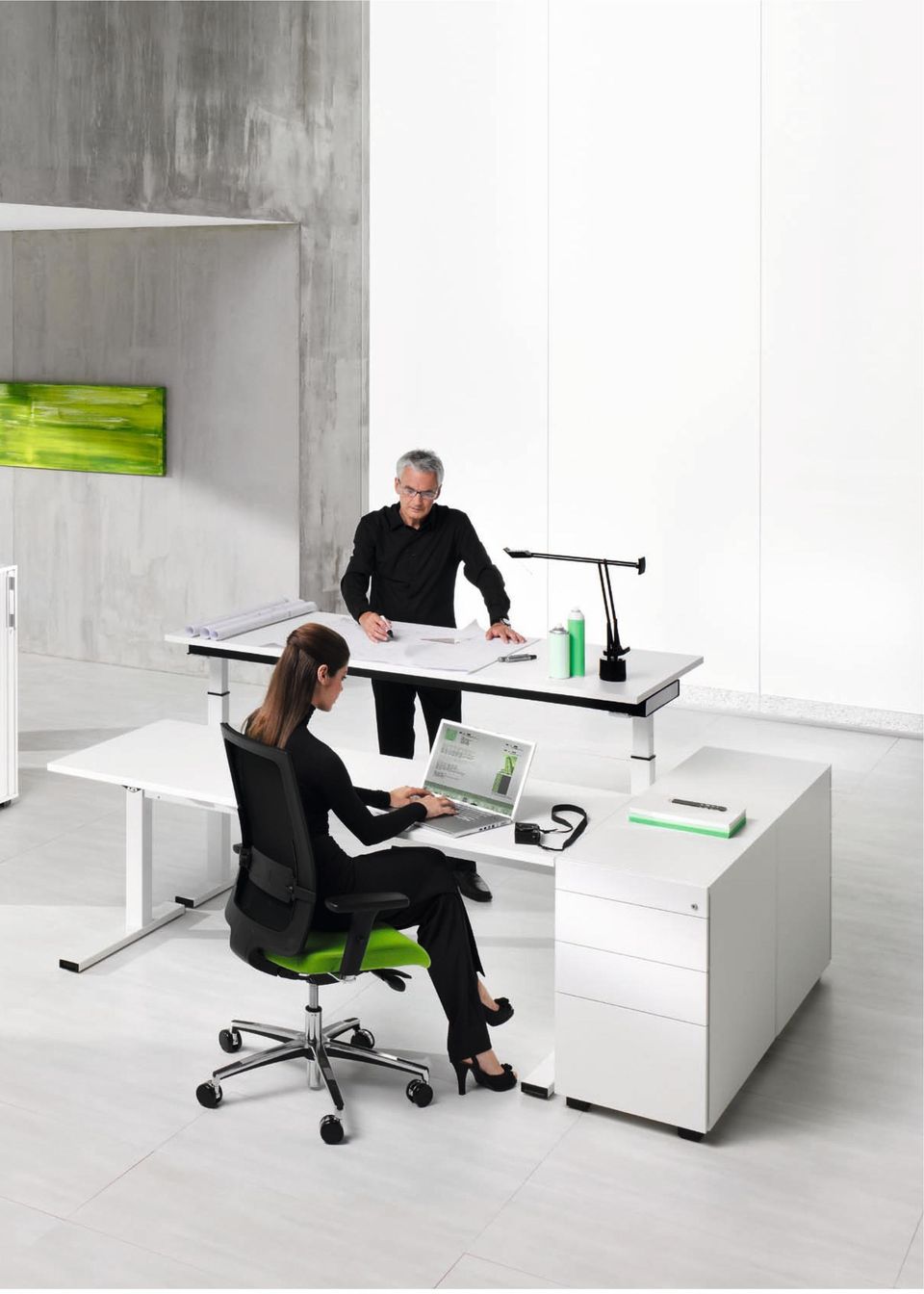

11 C-lábú íróasztal, elektromos magasságállítási lehetőséggel cm. A C-láb talpának hossza igazodik az íróasztal mélységéhez. A C-lábat felső összekötő elemmel szerelik az íróasztal keretéhez. Az elektromotor segítségével az asztal magassága gyorsan beállítható. C-leg desk with electrical high adjustment: cm. The leg base with the length adjusted to the desk s depth. The leg is fitted to the desk s frame, with the upper beam. Thanks to the electromotive support it is possible to promptly adjust the table s height. 11

12

13

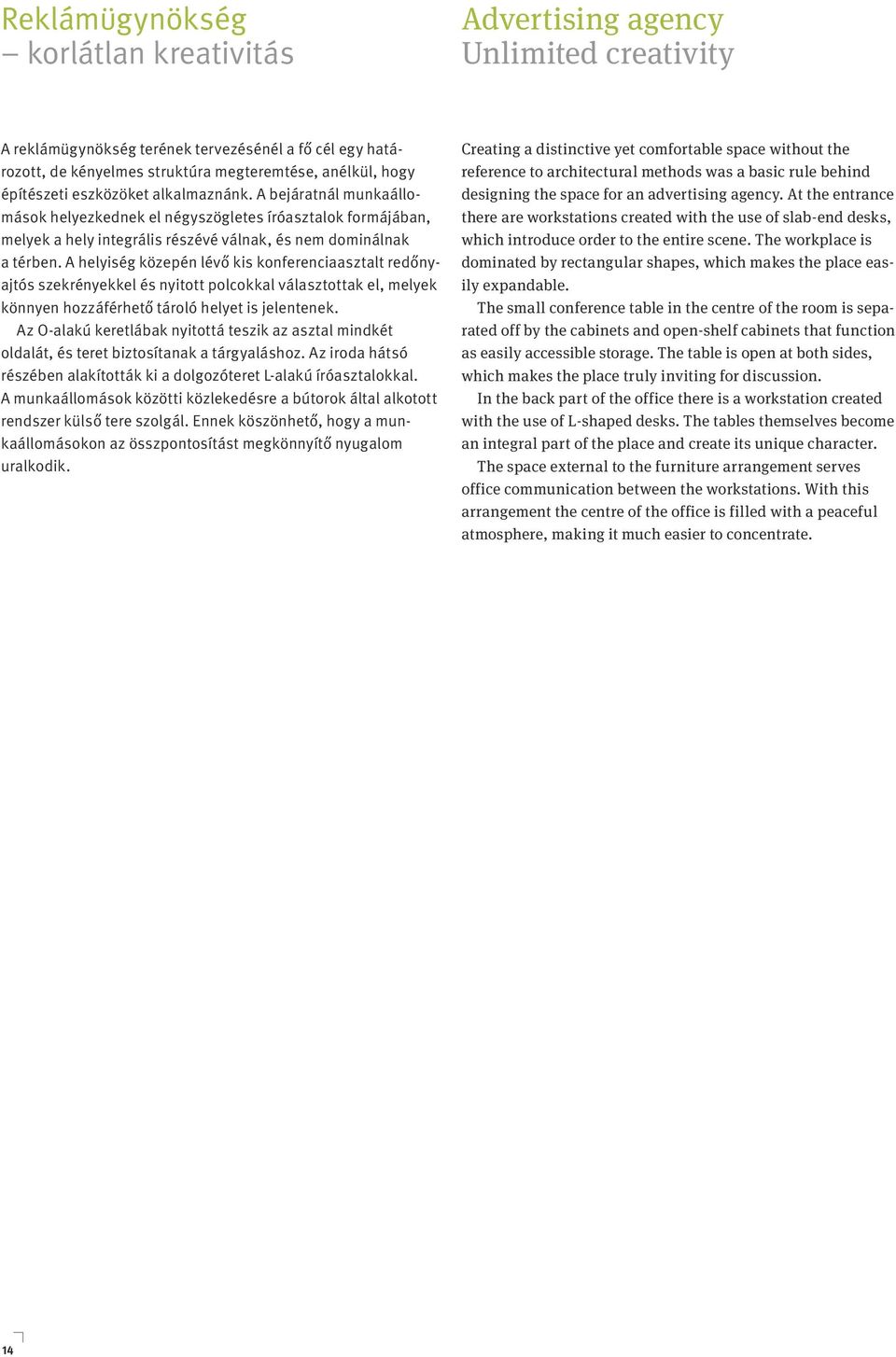

14 Reklámϋgynökség korlátlan kreativitás Advertising agency Unlimited creativity A reklámügynökség terének tervezésénél a fő cél egy határozott, de kényelmes struktúra megteremtése, anélkül, hogy építészeti eszközöket alkalmaznánk. A bejáratnál munkaállomások helyezkednek el négyszögletes íróasztalok formájában, melyek a hely integrális részévé válnak, és nem dominálnak a térben. A helyiség közepén lévő kis konferenciaasztalt redőnyajtós szekrényekkel és nyitott polcokkal választottak el, melyek könnyen hozzáférhető tároló helyet is jelentenek. Az O-alakú keretlábak nyitottá teszik az asztal mindkét oldalát, és teret biztosítanak a tárgyaláshoz. Az iroda hátsó részében alakították ki a dolgozóteret L-alakú íróasztalokkal. A munkaállomások közötti közlekedésre a bútorok által alkotott rendszer külső tere szolgál. Ennek köszönhető, hogy a munkaállomásokon az összpontosítást megkönnyítő nyugalom uralkodik. Creating a distinctive yet comfortable space without the reference to architectural methods was a basic rule behind designing the space for an advertising agency. At the entrance there are workstations created with the use of slab-end desks, which introduce order to the entire scene. The workplace is dominated by rectangular shapes, which makes the place easily expandable. The small conference table in the centre of the room is separated off by the cabinets and open-shelf cabinets that function as easily accessible storage. The table is open at both sides, which makes the place truly inviting for discussion. In the back part of the office there is a workstation created with the use of L-shaped desks. The tables themselves become an integral part of the place and create its unique character. The space external to the furniture arrangement serves office communication between the workstations. With this arrangement the centre of the office is filled with a peaceful atmosphere, making it much easier to concentrate. 14

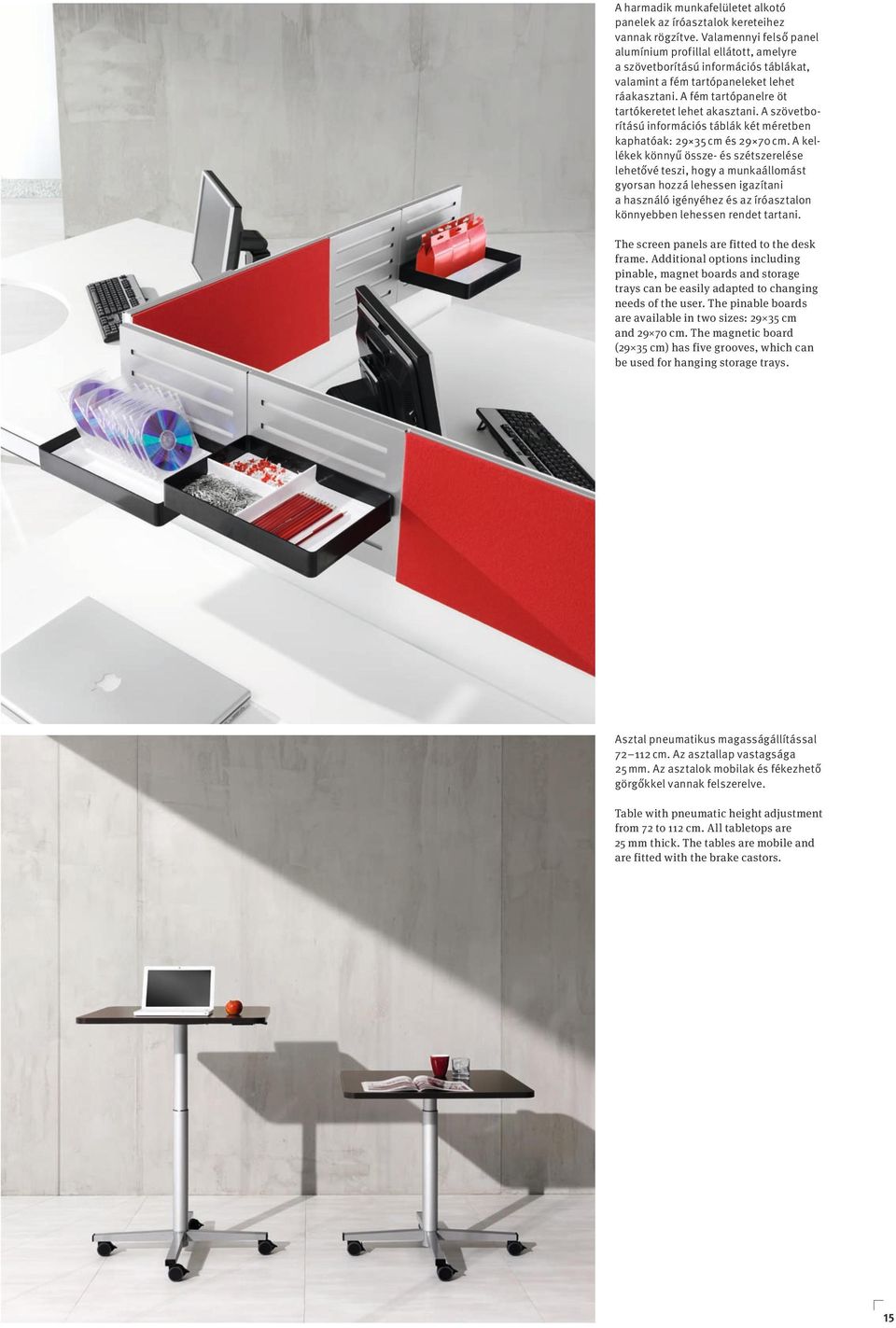

15 A harmadik munkafelületet alkotó panelek az íróasztalok kereteihez vannak rögzítve. Valamennyi felső panel alumínium profillal ellátott, amelyre a szövetborítású információs táblákat, valamint a fém tartópaneleket lehet ráakasztani. A fém tartópanelre öt tartókeretet lehet akasztani. A szövetborítású információs táblák két méretben kaphatóak: 9 5 cm és 9 70 cm. A kellékek könnyű össze- és szétszerelése lehetővé teszi, hogy a munkaállomást gyorsan hozzá lehessen igazítani a használó igényéhez és az íróasztalon könnyebben lehessen rendet tartani. The screen panels are fitted to the desk frame. Additional options including pinable, magnet boards and storage trays can be easily adapted to changing needs of the user. The pinable boards are available in two sizes: 9 5 cm and 9 70 cm. The magnetic board (9 5 cm) has five grooves, which can be used for hanging storage trays. Asztal pneumatikus magasságállítással 7 11 cm. Az asztallap vastagsága 5 mm. Az asztalok mobilak és fékezhető görgőkkel vannak felszerelve. Table with pneumatic height adjustment from 7 to 11 cm. All tabletops are 5 mm thick. The tables are mobile and are fitted with the brake castors. 15

16

17

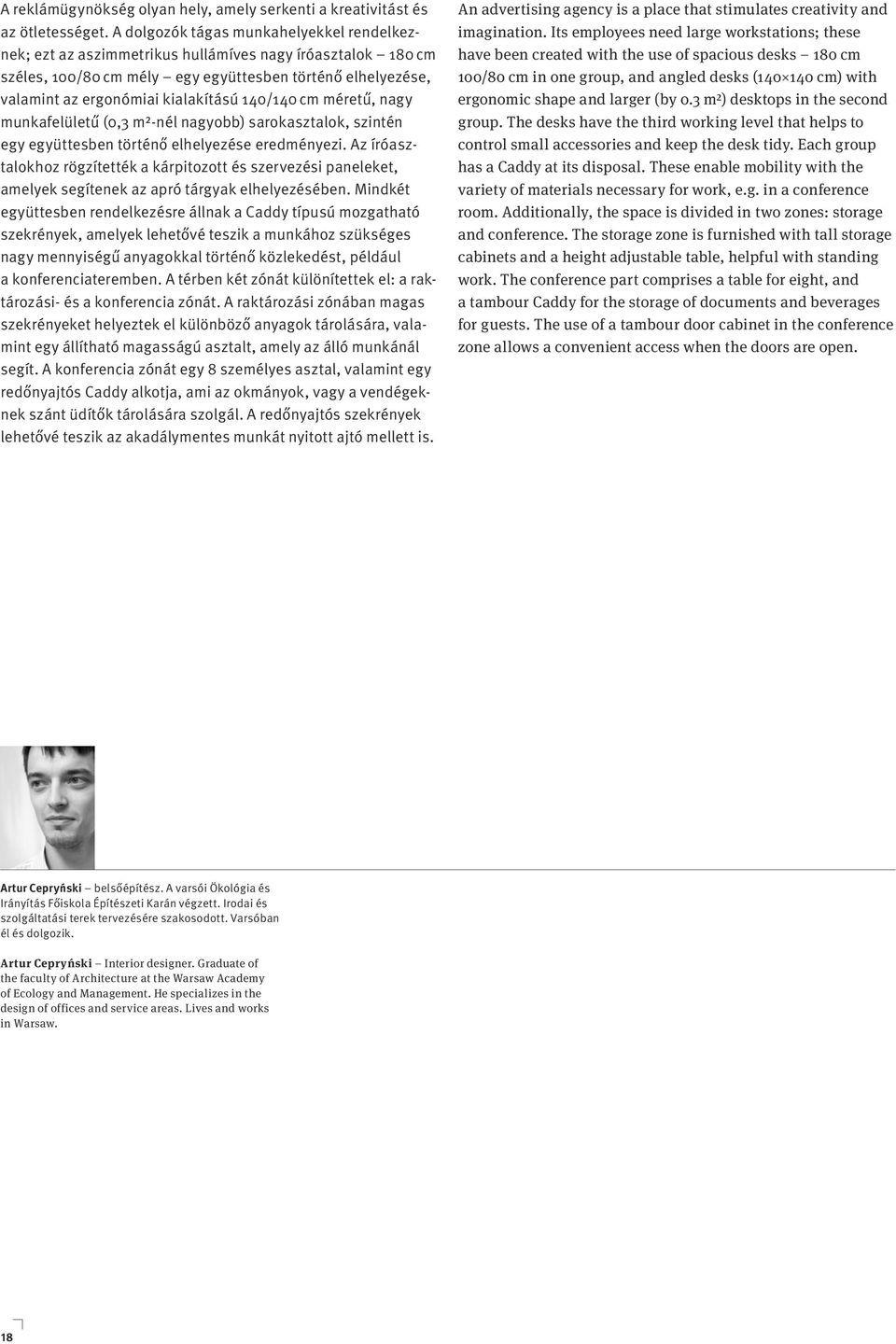

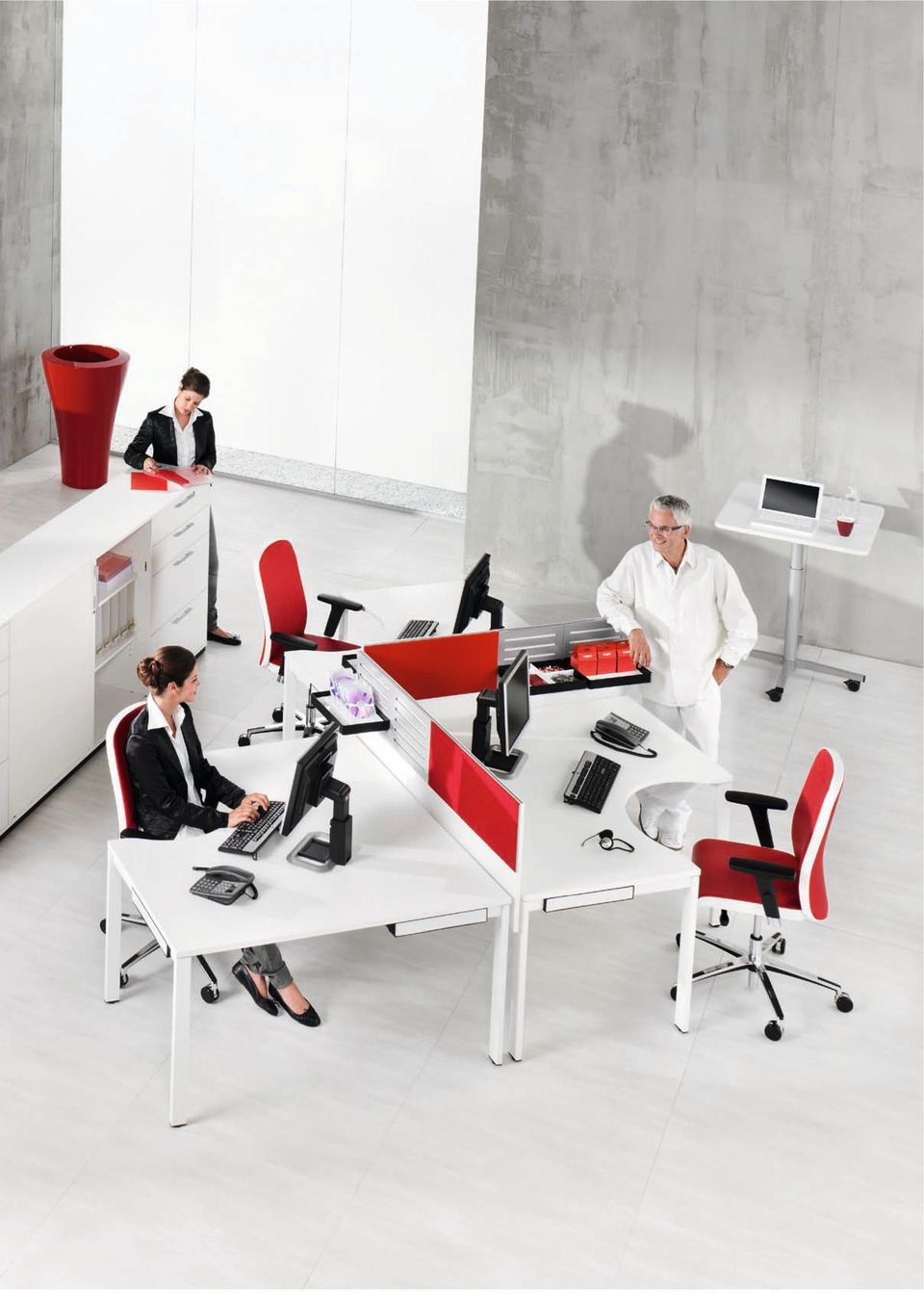

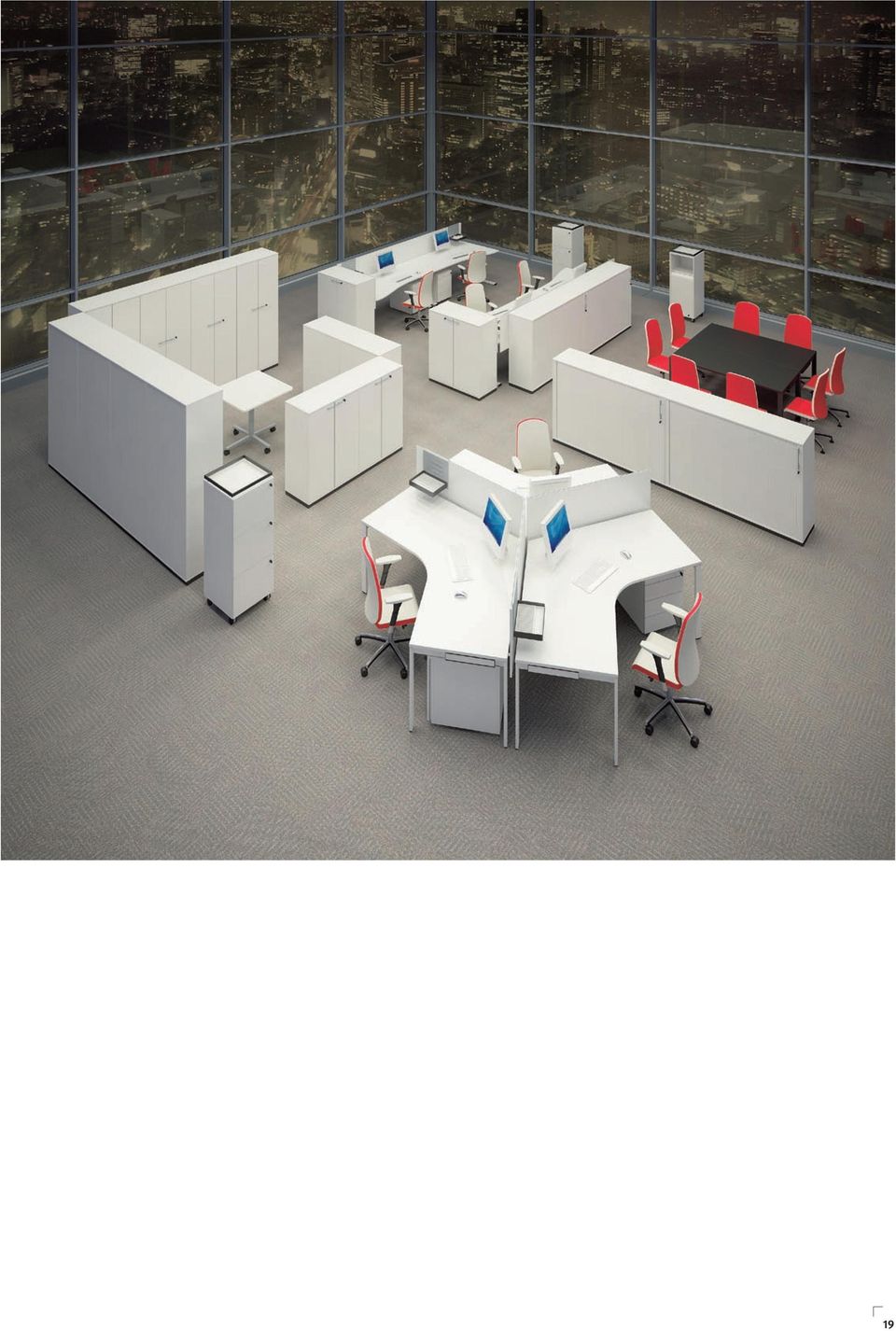

18 A reklámügynökség olyan hely, amely serkenti a kreativitást és az ötletességet. A dolgozók tágas munkahelyekkel rendelkeznek; ezt az aszimmetrikus hullámíves nagy íróasztalok 180 cm széles, 100/80 cm mély egy együttesben történő elhelyezése, valamint az ergonómiai kialakítású 140/140 cm méretű, nagy munkafelületű (0, m-nél nagyobb) sarokasztalok, szintén egy együttesben történő elhelyezése eredményezi. Az íróasztalokhoz rögzítették a kárpitozott és szervezési paneleket, amelyek segítenek az apró tárgyak elhelyezésében. Mindkét együttesben rendelkezésre állnak a Caddy típusú mozgatható szekrények, amelyek lehetővé teszik a munkához szükséges nagy mennyiségű anyagokkal történő közlekedést, például a konferenciateremben. A térben két zónát különítettek el: a raktározási- és a konferencia zónát. A raktározási zónában magas szekrényeket helyeztek el különböző anyagok tárolására, valamint egy állítható magasságú asztalt, amely az álló munkánál segít. A konferencia zónát egy 8 személyes asztal, valamint egy redőnyajtós Caddy alkotja, ami az okmányok, vagy a vendégeknek szánt üdítők tárolására szolgál. A redőnyajtós szekrények lehetővé teszik az akadálymentes munkát nyitott ajtó mellett is. An advertising agency is a place that stimulates creativity and imagination. Its employees need large workstations; these have been created with the use of spacious desks 180 cm 100/80 cm in one group, and angled desks ( cm) with ergonomic shape and larger (by 0. m) desktops in the second group. The desks have the third working level that helps to control small accessories and keep the desk tidy. Each group has a Caddy at its disposal. These enable mobility with the variety of materials necessary for work, e.g. in a conference room. Additionally, the space is divided in two zones: storage and conference. The storage zone is furnished with tall storage cabinets and a height adjustable table, helpful with standing work. The conference part comprises a table for eight, and a tambour Caddy for the storage of documents and beverages for guests. The use of a tambour door cabinet in the conference zone allows a convenient access when the doors are open. Artur Cepryński belsőépítész. A varsói Ökológia és Irányítás Főiskola Építészeti Karán végzett. Irodai és szolgáltatási terek tervezésére szakosodott. Varsóban él és dolgozik. Artur Cepryński Interior designer. Graduate of the faculty of Architecture at the Warsaw Academy of Ecology and Management. He specializes in the design of offices and service areas. Lives and works in Warsaw. 18

19 19

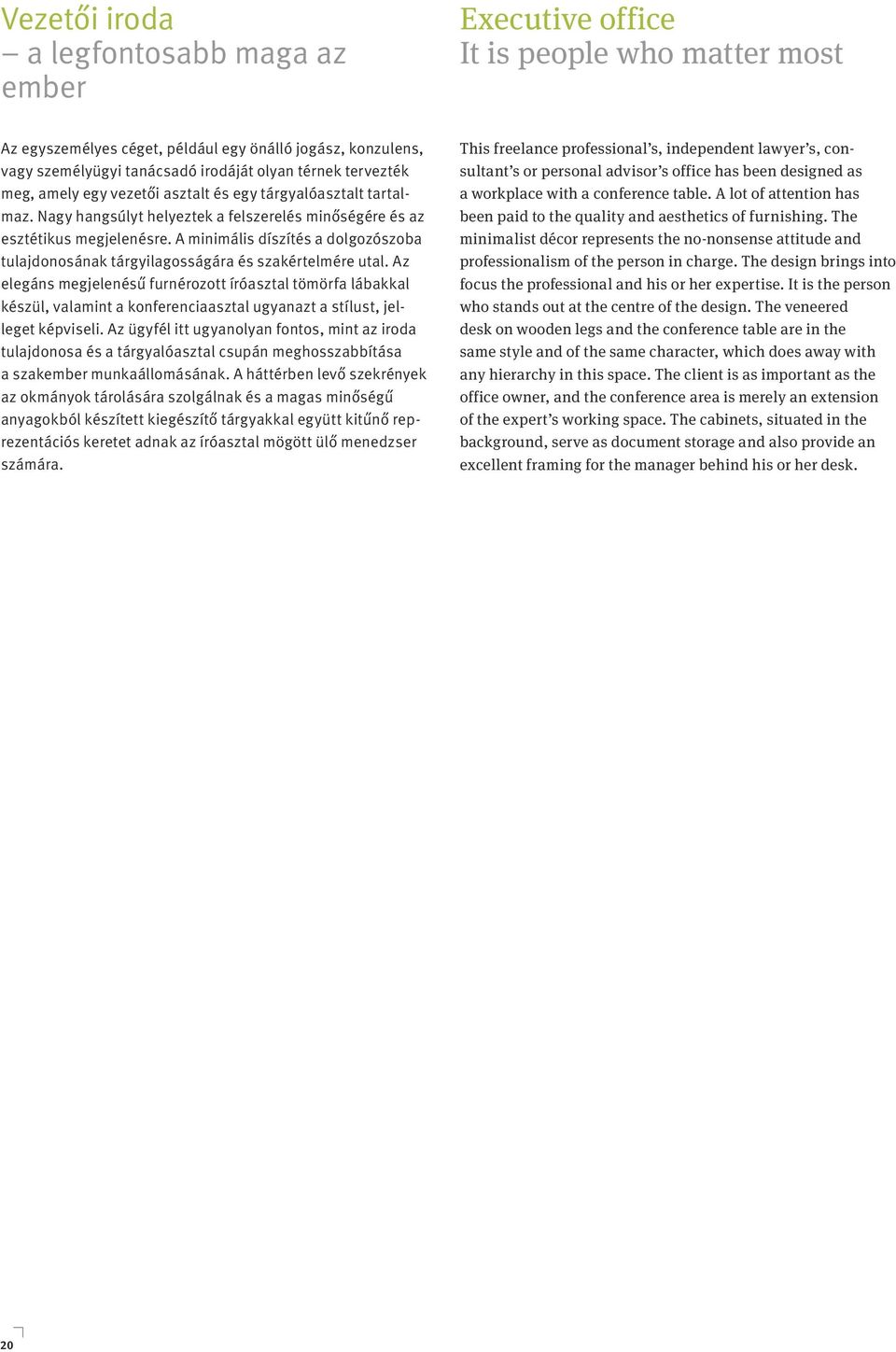

20 Vezetői iroda a legfontosabb maga az ember Executive office It is people who matter most Az egyszemélyes céget, például egy önálló jogász, konzulens, vagy személyügyi tanácsadó irodáját olyan térnek tervezték meg, amely egy vezetői asztalt és egy tárgyalóasztalt tartalmaz. Nagy hangsúlyt helyeztek a felszerelés minőségére és az esztétikus megjelenésre. A minimális díszítés a dolgozószoba tulajdonosának tárgyilagosságára és szakértelmére utal. Az elegáns megjelenésű furnérozott íróasztal tömörfa lábakkal készül, valamint a konferenciaasztal ugyanazt a stílust, jelleget képviseli. Az ügyfél itt ugyanolyan fontos, mint az iroda tulajdonosa és a tárgyalóasztal csupán meghosszabbítása a szakember munkaállomásának. A háttérben levő szekrények az okmányok tárolására szolgálnak és a magas minőségű anyagokból készített kiegészítő tárgyakkal együtt kitűnő reprezentációs keretet adnak az íróasztal mögött ülő menedzser számára. This freelance professional s, independent lawyer s, consultant s or personal advisor s office has been designed as a workplace with a conference table. A lot of attention has been paid to the quality and aesthetics of furnishing. The minimalist décor represents the no-nonsense attitude and professionalism of the person in charge. The design brings into focus the professional and his or her expertise. It is the person who stands out at the centre of the design. The veneered desk on wooden legs and the conference table are in the same style and of the same character, which does away with any hierarchy in this space. The client is as important as the office owner, and the conference area is merely an extension of the expert s working space. The cabinets, situated in the background, serve as document storage and also provide an excellent framing for the manager behind his or her desk. 0

21 Az esztétikus kábelvezető fehér, fekete és alumínium színben készül. Külső mérete mm. An elegant cable outlet available in white, black and alu colours. External dimensions: mm. Az SQart rendszerben kétfajta fogantyú létezik: nagy 5 8 mm, és kicsi mm. A kis fogantyút a kétajtós szekrényeknél alkalmazzák, a többi szekrényt nagy fogantyúval szerelik fel. Two types of handles are available in the SQart system: large handles: 5 8 mm and small handles: mm. Small handles are used for hinged door cabinets. All other cabinets are equipped with large handles. A kicsúsztatható EVoline portot az asztallapba szerelik. Többféle rendszer kombinációban létezik különböző tápkonnektorokkal, audio- és internet csatlakozókkal. A fényképen látható EVoline port db 0 V-os konnektort és két R J 45-ös típusú csatlakozót tartalmaz. The EVoline port is fitted in the table, on a slide-out panel. It is offered in numerous system combinations, quantities and configurations of power, audiovisual and internet sockets. The EVoline port, as presented in the photograph, has three 0 V sockets and two R J 45 sockets. 1

22

23

24 Az IT osztály dinamikus gondolatok IT department Dynamic thoughts Az IT terület dinamikus fejlődése azt eredményezte, hogy ma több ember dolgozik ezen a területen, mint eddig bármikor. A siker itt nem is annyira egy tehetséges egyén, hanem az egész csapat együttműködésének eredménye. Ezért nagyon fontos a kényelmes munkaállomások kialakítása a csoportok számára, melyek viszonylag kis helyen helyezkednek el. A dupla munkahelyek összeállítása ebben a projektben lehetővé teszik összefüggő, 8 személyes programozó csapatok összeültetését. A változó mélységű, trapéz alakú asztalok összeállítása szándékosan lett kialakítva. A számítógép-monitortól való távolság növelhető, vagy csökkenthető az ergonómiai elveknek megfelelően. A nyomtatók és más berendezések, mint például a kávéautomata az összefüggő munkaterületen kívül lettek elhelyezve. Ez a dolgozókat mozgásra kényszeríti és lehetővé teszi, hogy a munkában egy kis pihentető szünetet tartsanak. A tér ilyen berendezése kisebb helyeken, de a nagyobb termekben is jól beválik a négyszögletes rendszer nagyszerűen elválasztja a konkrét munkahelyeket egymástól és lehetővé teszi az építészeti elválasztók elkerülését. The dynamic development of the IT sector results in more people working in it. It is where the success of a project is determined by the cooperation of an entire team rather than a brilliant individual. Therefore creating comfortable workstations for a team, working in a relatively small space, is of principal importance. The arrangement of a series of double workstations in this project allows the creation of a compact workspace for a team of eight programmers. Sloped desks of adjustable depth have been used to purposefully interfere with the linear structure. The distance from the computer screen can be reduced or extended according to the principles of ergonomics. The printers and other appliances, such as the coffee maker, have been placed outside of the working area, which forces the team to move around a little, to share a coffee and chat. This type of design is good for both small and large areas; the rectangular composition sets off individual spaces, whilst allowing for the disposal of purely architectural barriers. 4

25 A fém keretszerkezet az íróasztalok alapvető konstrukciós elemét jelenti. Ahhoz rögzítik a lábakat, paneleket, függőleges és vízszintes kábelcsatornákat, valamint az ID táblát. Az eltolható asztallap a négyszögletes, hullámíves, trapéz, valamint a szárnyíves alakú lapokkal felszerelt íróasztalok opciós változata. Az elcsúszást egy speciális reteszelő mechanizmus blokkolja. Az eltolható asztallapok könnyebb hozzáférést biztosítanak a kábelcsatornákhoz, amelyek tágasak és könnyen szerelhetőek. Elférnek bennük a kábelkötegek, valamint tápvezetékek és konnektorok. Modulos konstrukciójuknak köszönhetően továbbfejlesztésük bármikor elvégezhető. A vízszintes kábelcsatorna 100%-ban újrahasznosítható műanyagból készül. It is the frame which is a basic constructional element of the desks. The legs, desktops, panels, horizontal and vertical wire trunking, and the ID plate are all fitted to it. A sliding desktop is optional for rectangular, sloped, wave and wing desks. The sliding movement can be locked with a special locking mechanism. Sliding desktops enable easy access to the wire trunking, which is both roomy and easy to assemble. It contains cables and electric sockets. Thanks to its modular construction it can be extended at any point. The horizontal wire trunking is made of 100 % recyclable material. 5

26

27

28 Az IT osztály berendezése két nyitott teret alkot, melyet konferencia jellegű tér választ el egymástól. Az íróasztalok oly módon helyezkednek el, hogy a dolgozóknak legyen egymással szemkontaktusuk, ami javítja a csoport kommunikálását, valamint a munkahelyi légkört. Az íróasztalok elhelyezése egyben biztosítja a dolgozóknak a közlekedést, konzultációkat és a feladatok átadását. Az akusztikai zajcsökkentés érdekében felsőpaneleket alkalmaztak, amelyek növelik a beszélgetések komfortérzetet is. A tér OH magasságú szekrények segítségével került felosztásra, ami határozottan elkülönített zónákat hoz létre, és egyben lehetővé teszi a rugalmas változtatásokat az irodában. The design of the IT Department comprises two open interiors, divided by a conference space. The desks are placed in a way that enables workers to have eye contact, improving communication in the team and the general work atmosphere. At the same time, the arrangement of the desks makes it easy to move around, consult colleagues or pass on various tasks. The table panels have been used to reduce noise to improve conversation. The department space is divided by the OH tambour cabinets, creating distinct zones and providing flexibility for introducing changes in the office space. Joachim Lesiak krakkói tervező. A krakkói Szépművészeti Akadémia Építészeti Karán végzett. Nyolc éve a krakkói Városi Hivatallal együtt dolgozik különböző irodahelyek tervezésén. Feleségével együtt az Alter Ego Design tervezőirodát vezeti. Joachim Lesiak Krakow based designer. Graduate of the Interior Design at the Krakow Academy of Arts. He has been working in cooperation with the Municipality of Krakow for the last eight years, in the area of office design. Lesiak and his wife work in their own design studio, Alter Ego Design. 8

29 9

30 Könyvelési osztály egy hely, melyre biztosan számíthatsz Accounts department A place you can certainly count on A könyvelési osztályon a legfontosabb a szimpla munkahely racionális megtervezése, amelynek az összpontosítást kell garantálnia. Az egész iroda egyszerű módon jött létre egy külön munkahely többszörös sokszorosításával. Az asztalok egymással szemben történő felállítása, valamint az Orga Tower keskeny konténerek válaszfalként történő felhasználása rendkívül gazdaságos és jól áttekinthető módszere az ilyen tér berendezésének. Az asztallapok felülete kisebb is lehet, hiszen az irodai eszközök elférnek az Orga Tower konténerekben. A harmadik munkafelületet jelentő felsőpanelek csökkentik a zajokat és praktikus helyet adnak a feljegyzések kitűzéséhez, polcok felszereléséhez. Az így létrejött struktúra kicsi és összezárt, lehetővé teszi, hogy sok irodaterületet spóroljunk. What is most essential in the accounts department is the rational design of each individual workstation in order to guarantee concentration and an ultimate focus on work. The whole office is designed by multiplying the same workstation. The alternate arrangement of Orga Towers as dividing walls and the desktops is a particularly economic way of organizing space, and making its structure transparent. The desktop surface does not have to be large, as everything that needs to be at hand is stored in the Orga Tower. The table panels reduce noise level and are a practical place for sticking notes or fitting storage trays. The structure created in this way is small yet compact, saving a lot of office space. 0

31 Orga Tower keskeny konténer funkciója mellett egyben asztalláb és oldalpanel szerepet is játszik. Három magassági verzióban létezik: 56, 7 és 117 cm. Az állandó mélysége 80 cm, szélessége pedig 17, cm. Orga Tower serves as a storage unit but also as a leg and a side panel. It is available in three heights 56, 7 and 117 cm, with fixed depth of 80 cm and the width of 17. cm. Fiókok függődosszié tároló rendszerrel. A fiókok és az akasztók fémből vannak és teljesen kihúzhatóak. The drawers and filing frames are made of metal, and are fully extendable. 1

32

33

34 A könyvelés minden cégnél, a cég profiljától függetlenül, olyan osztály, ahol rengeteg dokumentumot dolgoznak fel és tárolnak. Tehát igen sok tároló helyre van szükség. A csoportokba összeállított kisebb és nagyobb szekrények lehetővé teszik az okmányok ergonómiai elhelyezését, valamint a keresett okmány könnyű megtalálását. Az L alakú munkaállomások, a sarkon elhelyezett monitorokkal nagyok és kényelmesek a szükséges dokumentáció kiteríthető és egyben számítógépen is lehet dolgozni. A munkaállomások megfelelő elhelyezése segíti az osztály munkaszervezését és megkönnyíti a belső kommunikációt. A főkönyvelő, valamint az adóügyi tanácsadó munkahelye önálló, elkülönített munkaállomás további ülőhelyekkel az ügyfelek részére. Ezeknek az ülőhelyeknek köszönhetően az osztályon belül kisebb tanácskozásokat is lehet tartani. Az elkülönített kis étkezősarok olyan hely, ahol egy pillanatig meg lehet pihenni a gyors munkatempó után. In every company, irrespective of its profile, accounts is a department that processes and stores many documents. Storage is therefore of principle importance. Groups of small and large cabinets allow their ergonomic arrangement and easy access to the documents. The L-shaped workstations, with monitors placed in the corner, are large and comfortable. There is plenty of space for placing documents on the desk, while working at the computer. The deliberate arrangement of workstations enhances work organization and facilitates internal communications. The workstations for the Chief Accountant and Tax Advisor are separated and have sitting for clients. These spaces can be also used for small meetings within the department. Marta Maślanka építész Nowy Sącz-ból. Lakások, irodák és közhasználatú intézmények belsőépítészeti tervezője. Munkám során igyekszem összekapcsolni a formát és a funkciót. Szeretem, ha az általam tervezett tér kihívásokat intéz, új megoldások keresésére ösztönöz ez szakmai hitvallása. Marta Maślanka architect from Nowy Sącz. She designs private, office and public spaces. Maślanka says: In my work, I am trying to combine form with functionality. I like spaces which present me with challenges and inspire search for new solutions. 4

35 5

36 Workbench az együttműködés ereje Workbench When there is unity there is power Az irodai tér megszervezésének modern és gazdaságos módja a workbench (munkaasztal). Egy hosszú asztallap felhasználása, amely mellett több ember is tud dolgozni, lehetővé teszi a tér beépítéséhez szükséges keretek, asztallábak számának csökkentését, így lényegesen csökkenti az iroda bebútorozásának költségeit. Nagyszerű módja a munkacsoport integrálásának, ami nagyon lényeges, főleg a kreatív csapatmunkát megkövetelő területeken. A Workbench lényegesen csökkenti az ergonomikus és kényelmes iroda megteremtéséhez szükséges területet. Hatékony megoldás lehet azokon a helyeken, ahol a kicsi alapterület kihívást jelent a belsőépítésznek. Workbench is a modern and economic method of office space organization. The use of one long desktop, shared by a few people, reduces the number of frames and legs used in arranging the space, and consequently cuts down on the costs of office furnishing. It is also an excellent way of integrating a team, especially beneficial in businesses that require creative team spirit. Workbench certainly reduces the surface area necessary to arrange an ergonomic and comfortable office. It is an effective tool for all spaces where the small surface area presents a primary architectural challenge. 6

37 A Workbench-et egy alapmodul és kiegészítő modulok alkotják. Az alapmodul két asztallapból és egy közös keretből áll. A kiegészítő modulok speciális lábak segítségével kapcsolhatóak az alapmodulhoz. The workbench is manufactured in the form of the base module and additional modules. A single module is made by fitting two tops to one frame. The additional modules are joined with the main module by a special leg. B 4 4 B B A A Alapmodul Base modular unit B Kiegészítő modulok Additional units 1 Külső alaplábak External legs of the workbench Belső, a modulokat összekötő lábak Internal legs connecting modular units Eltolható asztallap Sliding top 4 Eltolható asztallap vezetősín Slide for sliding top 7

38 Erős lábakon állni With your feet firmly on the ground Az SQart alapját a fém keretszerkezet jelenti. Ehhez rögzítik a rendszer minden további modulját. A keretnek mindig ugyanaz a mélysége, az asztallaptól függetlenül, csak a szélessége változik. Ennek köszönhetően még a nem szokványos tervek sem igényelnek külön megrendeléseket. A nagyszámú elemválasztékkal, a szabványosított alkatrészek felhasználásával gyakorlatilag minden igény kielégíthető. A keret az asztallapok alátámasztása és olyan alkatrész is egyben, amelyhez a különböző típusú lábakat rögzítik. Az SQart óriási lehetőséget jelent az asztallábak kiválasztásánál funkcionális és esztétikai megoldások nagy palettáját nyújtja. A lábakat bármikor könnyen ki lehet cserélni, ami új jelleget ad a berendezett térnek anélkül, hogy az egész íróasztalt kellene kicserélni. A lábak rögzítésének helyét takarja el az íróasztal ID eleme. Az ID több színének és alakjának alkalmazása lehetővé teszi a különböző irodaterek vizuális elválasztását a betöltött funkcióik szerint. The frame provides the basis for the SQart system. All other elements are fitted to it. The frame is always of the same depth, and its width is adjusted to the size of the desktop, which means that even non-standard projects do not require special orders. The large number of components available within the system allows achieving almost every type of workstation. The frame supports a worktop and is the main component to which many types of legs are fitted. SQart offers a choice of table legs, providing a wide range of functional and aesthetic arrangements. They can be replaced at any time, creating new look for an old office without having to change the whole desk. Where the desk frame fixes to the leg option it is covered with an ID plate. The use of many colours and shapes of the ID plates provides the visual identification of various office functions A 5 B 1 C

39 Klasszikus egyszerűség A fém négyszögletes lábak állhatnak fix magasságon, vagy a teleszkópos szerkezet segítségével magasságuk manuálisan szabályozható. Ez az ergonomikus megoldás növeli a rendszer rugalmasságát és a felhasználók komfortját, akik így munkahelyüket saját igényeikhez tudják igazítani. Classic simplicity Steel rectangular legs may be fitted at a fixed height or alternatively height adjustable version is available by the use of telescopic mechanism, this may be adjusted manually. This ergonomic solution enhances the flexibility of the system and provides extra comfort to its users, who can adjust their workstations according to individual needs. Diszkrét elegancia A tömörfa lábak a térnek diszkrét bájt kölcsönöznek. Az egyszerű forma kiemeli a bútor szépségét és funkcionalitását. A furnérozott asztallapokhoz szerelt falábak a SQart kollekciójának kiegészítői. Az összes típusú láb közös eleme az ID tábla, falábak esetén ez az asztallap színével megegyező furnérbetét. Discreet elegance Table legs made of wood create discreet charm in every space. Simple in form, they emphasize the beauty and functionality of individual pieces of furniture. Wooden legs intended for veneered tabletops are complementary in the SQart collection. In the case of wooden legs the ID plate has a veneered insert in the colour of the tabletop. A könnyedségre való törekvés A lábak népszerű változata a zárt profilú lábak. Lényegesen elegánsabban néznek ki, mint a hagyományos lábak azt a benyomást keltik, hogy könnyűek és modernek. Használatuk mégsem korlátozza a rendszer funkcionalitását. Eltolható asztallap alkalmazásával kihasználható valamennyi, a SQart rendszer által ajánlott megoldás. Creating an open feel O-legs are an attractive variation of support elements. They look considerably more subtle than traditional legs, giving a delicate, light and modern impression. They in no way restrict the functionality of the system. A C alakú kényelem A C-alakú lábak a térnek tipikusan irodai jelleget kölcsönöznek. Ennek az elemnek az előnye, hogy a lábak kevés helyet foglalnak el. Az eredmény egy ergonomikus munkaállomás sok hely az asztal alatt és mellett. A mechanikus, vagy elektromotoros rásegítés lehetővé teszi, hogy az asztallapot tetszőleges magasságban rögzítsük. C-shaped comfort C-legs introduce a typically office-like character to any space. In effect what is achieved in workstation ergonomics is plenty of space for the worker both under and around the table. Mechanical or electromotive mechanism allows the adjustment of the tabletops at any height. Esztétikus berendezés A panellábas íróasztalok egyszerű és elegáns megoldást jelentenek az irodai tér berendezésére. Lehetővé teszik a helyiség könnyű és gazdaságos berendezését, miközben esztétikus kinézetet kölcsönöznek. Aesthetically pleasing arrangement Slab-end desks provide a simple and elegant way to complete your office space. They allow for any configuration to be created to provide functional space. A konténer három arculata Ahol a korlátozott tér keskeny elválasztókat és helytakarékosságot követel, nagyszerűen beválik az Orga Tower. Ha az íróasztal egyik lábát helyettesítjük vele, a megoldás esztétikus és gazdaságos, ráadásul a válaszfal funkció által adott diszkréció és komfort lehetővé teszi a többszemélyes munkaállomások létesítését. A konténer tágas és jól megszervezett belseje gyors és kényelmes hozzáférést biztosít az irodai munkában szükséges eszközökhöz. One pedestal three different functions For all places where limited space is available, the Orga Tower will be your best option. It can replace one of the desk legs also serves as a dividing panel. It is also a useful storage for daily office items. Spacious and well-designed it is both an attractive and economic solution for various office space. 1 Fő keret Main frame Láb 60 cm mély íróasztalhoz Leg for desk of 60 cm depth Láb cm mély íróasztalhoz Leg for desk of cm depth 4 Láb cm mély íróasztalhoz Leg for desk of cm depth 5 Magasságállítás 68 és 8 cm között (opcionális) Optional height adjustment 68 8 cm 6 Az íróasztal ID-je Desk ID plate 7 Az eltolható asztallap vezetősínje Slide for sliding top 8 Vízszintes kábelcsatorna Horizontal wire trunking 9 Függőleges kábelcsatorna Vertical wire trunking 10 A felső panel összekötő eleme Table panel clip 11 Oldal panel Side table panel 1 Harmadik munkafelület Table panel 1 Összekötő panel Modesty panel 14 Alsó-felső panel One-piece table and modesty panel 15 Alumínium profil Aluminium rail 16 Fém tartópanel Magnetic board 17 5 cm széles információs tábla szövet borítással Pinnable notice board, width 5 cm cm széles információs tábla szövet borítással Pinnable notice board, width 70 cm A Fém tartópanel Magnetic board B Műanyag (kompozit) tartókeret Universal storage frame C Műanyag (kompozit) rendszerezők Internal organiser for universal storage frame 9

40 Termékválaszték Product range Írόsztalok A SQart jellemző vonása az íróasztalok alakjainak és méreteinek nagy változatossága, mely számos elrendezést tesz lehetővé. Az asztallapok 5 mm vastag, E1-es osztályú furnérozott, vagy melamin borítású, laminált bútorlapból készülnek. Az íróasztalok alapvető konstrukciós eleme a fémkeret, amely standard változatban az asztallaphoz van rögzítve. A keret különlegesen megtervezett konstrukciója egyes íróasztal-formák esetében (négyszögletes, trapéz, hullámíves és szárnyíves) lehetővé teszi az eltolható asztallap alkalmazását. Ez a funkció opcionálisan rendelhető. Az íróasztalok lábai, kábelcsatornái, kiegészítői, valamint a harmadik munkafelületet adó paneljei közvetlenül a fémkerethez vannak rögzítve. Ennek köszönhetően az össze- illetve szétszerelés gyors és könnyű, valamint kiküszöböli a bútorlapból készült elemek sérülését. A különböző lábú íróasztalok közös eleme a cserélhető betéttel készült ID elem, amely standard változatban a lábak színével megegyező színben készül. Az ID az egyes munkaállomások, vagy a cég egyes osztályainak azonosítására is szolgálhat. Desks The main characteristic of the SQart system is the availability of a wide variety of desktop shapes and sizes, which can be used in plentiful designs and arrangements. The desktops are made of E1 fine chipboard, 5 mm thick, either veneered or melamine faced chipboard. A frame, which is fitted to the desktop, is the basic construction element of the desks. The design of the frame allows the use of a sliding desktop for selected desk shapes (rectangular, sloped, wave or wing desks). The legs, wire trunking, desk extensions and the third working level panels are fitted directly to the frame, making the assembly or any required disassembly of a workstation a pleasant and easy task. This method also eliminates any possible damage to the parts made of chipboard. The ID plate with a replaceable insert is common throughout the range, which in a standard model comes in the colour of the desk legs. The ID plate may also serve the identification purposes for each individual workstation or the entire department. ÍRÓSZTALOK desks NÉGYSZÖGLTES FÉMLÁB C-ALAKÚ FÉMLÁB C- ALAKÚ FÉMLÁB ELEKTROMOS MAGASSÁGÁL- LÍTÁSSAL 4 PANELLÁB 6 O- ALAKÚ FÉMLÁB 7 NÉGYSZÖGLTES TÖMÖRFA LÁB Steel rectangular leg C-leg c-leg with electrical height adjustment 4 slab-end leg 6 O-leg 7 Wooden leg ORGA TOWER orga tower KONFERENCIA ASZTALOK conference tables KIEGÉSZÍTŐ ASZTALOK desk extensions , 157, 177, ,

41 Konferencia asztalok Nehezen lehet elképzelni az irodai bútorok teljes skáláját biztosító rendszert konferencia asztalok nélkül. Az SQart tömörfa lábas konferencia asztalokat ajánl, melyek a vezetői munkahelyek kiegészítései, valamint fémlábas verzióit a dolgozók részére. A konferencia asztalok lapjai 5 mm vastag, E1-es osztályú furnérozott, vagy melamin borítású, laminált bútorlapból készülnek. Kiegészítő asztalok A kiegészítő asztalok növelik az íróasztal munkafelületét. Közvetlenül az íróasztal keretéhez vannak rögzítve. Háromfajta lábtípussal készülnek: két fémlábbal, C-alakú fémlábbal és panellábbal. Workbench (Munkaasztal) A workbench típusú íróasztalok 5 mm vastag, E1-es osztályú melamin borítású, laminált bútorlapból készülnek és alapmodulként, illetve kiegészítő modulként fordulnak elő. Az alapmodul és a kiegészítő modulok két verzióban léteznek: az egyiknél lehetőség van a modulokat elválasztó középső panel felszerelésére, a másiknál nincs. A workbench íróasztalok sajátos konstrukciója miatt, az asztallapokban az alább ábrázolt bevágásokat alkalmazzák, melyek a kábelek jobb elrendezését szolgálják. Conference tables It is difficult to imagine a complete office furniture system without conference tables. The SQart system offers conference tables on wooden legs as a supplement to executive furniture, or on metal legs that complement the regular office furniture. The conference tabletops are made of 5 mm chipboard class E1, laminated on both sides or veneered. Desk extensions Desk extensions are used to expand the office workspace. They are fitted directly to the desk frame, and have three types of base: two metal legs, a slab-end and C-leg. Workbench The workbench desks are made of 5 mm chipboard class E1, laminated on both sides or veneered, and are manufactured to form a two person desk as the main module and additional modules can be added. Both the main and the additional modules come in two models: with the option of fitting in a dividing central panel. Due to the design of workbench, additional cut outs are provided for easier cables management. workbench workbench WORKBENCH BEVÁGÁSOK Workbench slots t M R L Panelek Az SQart rendszer valamennyi panelje 18 mm vastag E1-es osztályú, melamin borítású, laminált bútorlapból készül. A felső panelek alumínium profillal vannak ellátva, amelyre a szövetborítású információs táblát, valamint a fém tartópanelt lehet ráakasztani. A fém tartópanelnek három típusú rendszerezője van. A harmadik munkaterülethez tartozó valamennyi elemet úgy tervezték, hogy az irodai eszközöket jobban lehessen rendszerezni. Konténerek A konténerek két alapformában léteznek: mobil, 57,5 cm magas konténerek, valamint 7 cm magas, fix konténerek. A mobil konténerek 4, vagy 5 görgős változata választható. A fix konténerek rendelhetőek: fémlábazattal, 4 szintezőtalppal, vagy 4 szintezőlábbal és egy görgővel. A 4 szintezőláb és egy görgős változatot a függőmappa tároló fiókos konténereknél alkalmazzák. A konténerek 18 mm vastag E1-es osztályú furnérozott, vagy melamin borítású, laminált bútorlapból készülnek (kivéve a fix konténer tetőlapja, amely 5 mm vastag). A konténerek beosztásának különböző konfigurációi lehetségesek: Írószertartó + fiók Írószertartó + 4 fiók Írószertartó + 1 fiók + 1 függőmappa tároló fiók Írószertartó + fiók + 1 függőmappa tároló fiók Írószertartó + fiók + függőmappa tároló fiók Valamennyi konténer standard felszereléséhez fémfiókok tartoznak, melyek stop control plus funkciójú központi zárral és csendes csukódást biztosító rendszerrel vannak felszerelve. A függőmappa tároló fiókok teljesen kihúzható verzióban készülnek. A konténereken nincs fogantyú, ezt a funkciót az első és az oldalsó lap között levő 15 mm-es rés szolgálja. Panels All panels in the SQart system are made of 18 mm chipboard. The table panels have an aluminum profile, for hanging the pinable notice or magnetic boards with space organizing frames. The space organizing frame has three types of inserts. All elements of the third working level have been designed to serve the improved organization of office accessories. Pedestals There are basic pedestal models: mobile pedestals (57 cm high) and desk high pedestals (7 cm high). The mobile pedestals are available in 4 or 5 castor models. The free standing items have independent base models: metal plinth, 4 feet and 4 feet with additional 5th castor. The additional castor is for the models (both, mobile and fixed) with a bottom drawer for files. All pedestals are made of 18 mm thick veneered or double side melamine faced chipboard (except from the top of the free standing one 5 mm thick) The pedestal offer has multiple configurations: Pencil drawer + drawers Pencil drawer + 4 drawers Pencil drawer + 1 drawer + 1 filing drawer Pencil drawer + drawers + 1 filing drawer Pencil drawer + filing drawers All pedestals have metal drawers with a central lock, soft closing system and anti tilt. The filing drawers are fully extendable and can be opened by the use of the side opening.

42 KONTÉNEREK pedestals 57, Szekrények Az SQart rendszer széles spektrumú alsó és felső szekrényt biztosít. A rendszerben a következő típusok szerepelnek: tolóajtós, redőnyajtós, teleajtós, üvegajtós szekrények, nyitott polcok, ruhásszekrények, valamint fiókos szekrények. A szekrények 18 mm vastag, E1 osztályú furnérozott, vagy melamin borítású, laminált bútorlapból készülnek. A szekrények hátfala 1 mm-es E1 osztályú melamin borítású, laminált bútorlap. Az üvegajtós szekrények ajtaja fehér szatén üvegből, a redőnyajtó alumínium színű műanyagból készül (opció: fehér szín). A tele ajtós szekrények kivetőpántjai gyors szerelést, könnyű beállítást és az ajtó csendes csukódását biztosító rendszerrel készülnek. A fémfiókok és a fiókos szekrények függőmappa tároló keretei teljesen kihúzhatók. Valamennyi szekrénynek kétféle lábazata lehet: szintezhető fém keret, vagy szintezhető lábak. Cabinets SQart includes a wide range of various types of cabinets and upper-cabinets. In the portfolio you will find sliding door, tambours, hinged double door, hinged glass double door, open-shelving, wardrobe and lateral drawer cabinets. The cabinets are made of 18 mm chipboard E1, melamine faced or veneered. The back panel is made of 1 mm chipboard class E1. The glass door is made of satin glass and the tambour fronts of plastic. The hinged door cabinets are equipped with fast-assembly hinges with an easy adjustability function and soft closing system. The metal drawers and the frames for files are fully extendable. All cabinets have two types of base: either a metal plinth or feet. PRZESUWNE ŻALUZJOWE WAHADŁOWE SZEKRÉNYEK (MÉLYSÉG 44,5) CABINETS ( Depth 44.5 ) TOLÓAJTÓ Sliding door REDŐNYAJTÓ Tambour TELEAJTÓ Hinged door 6 OH 4 OH OH OH 1,5 5 OH 4 OH OH OH 1,5 5 OH 4 OH OH OH 1, NYITOTT POLC REGAŁY OtWARtE Open shelves FIÓKOK SZUFLADY Drawers RUHÁSSZEKRÉNY GARDEROBY Wardrobes SZKLANE ÜVEGAJTÓ Glass hinged door 6 OH 6 OH 5 OH 5 OH 4 OH 4 OH 4 OH OH OH OH OH OH 1,5 OH OH 1,5 OH Kivétel Exception NADStAWKI PRZESUWNE NADStAWKI ŻALUZJOWE NADStAWKI WAHADŁOWE FELSŐ SZEKRÉNYEK Upper cabinets TOLÓAJTÓ Sliding door OH OH 1,5 REDŐNYAJTÓ Tambour TELEAJTÓ Hinged door 4 OH 4 OH 4 OH OH OH OH OH OH OH 1 OH 1 OH 1 OH

43 NYITOTT POLC Open shelves ÜVEGAJTÓ Glass hinged door 4 OH 4 OH 4 OH 4 OH OH OH OH OH OH OH OH OH 1 OH 1 OH Kiegészítő bútorok Caddy többfunkciós mobil szekrények 18 mm vastag, E1 osztályú furnérozott, vagy melamin borítású, laminált bútorlapból készülnek. Az ajtók push-to-open szerkezettel vannak ellátva és független egypontos zárakkal vannak felszerelve. Mobil asztalok ülő munkára, vagy álló találkozókra vannak kifejlesztve. Az asztallapok négyszögletes lekerekített sarkokkal, vagy kör alakkal 5 mm vastag, E1 osztályú melamin borítású, laminált bútorlapból készülnek. Az asztalok fékezhető görgőkkel vannak felszerelve. Létezik pneumatikus magasságállítással rendelkező verziójuk is. Auxiliary funiture Caddy multifunctional mobile units made of 5 mm chipboard. Their door opening system is based on a push-to-open mechanism and they are fitted with independent one-point locks. Mobile tables designed for working in a sitting or standing position. The square or round tops are made of 5 mm chipboard class E1. The tables are equipped with brake castors. Pneumatic height adjustability is an option. caddy caddy Mobil asztalok mobile tables OH Ø 60 Ø Színválaszték Finishings MELAMIN melamine BI white CC black MP platinum MS slate MC canvas * NE maple NB beech bright CV calvados NN ecco nut NT tabac cherry SZÖVETEK fabrics TA light red TB light green TC black T1 light grey T beige T4 orange T5 red T7 blue T8 graphite T9 green FURNÉR veneers FÉM metal ÜVEG glass * Raktárkészlet erejéig LN beech natur LV beech havana CB beech colombo BI white CZ black AL aluminium ST satinato white * Melamine available while on stocks A színminták illusztráciόk, az eredeti színekhez képest eltérés lehetséges. A gyártό fenntartja a jogot a szín, a forma és a méret megváltoztatására. Colour patterns illustrated here may differ from the originals. The producerreserves the right to change colours, design and dimensions of the products presented in the catalogue.
