1 Használati útmutató Automata mosógép

2 Köszönjük a bizalmat, amit mosógépünk megvásárlásával tanúsított irántunk és gratulálunk a helyes döntéshez! Az Ön új mosógépe megfelel a ruhanemű modern ápolási követelményeinek és úgy energiafelhasználás, mint víz- és mosószerfogyasztás szempontjából gazdaságos. Termékeink környezetbarát anyagok felhasználásával készültek, melyek közül egyeseket újra feldolgozunk, másokat raktározunk vagy megsemmisítünk. Annak érdekében, hogy az Ön gépe sem szennyezze a környezetet, leselejtezése után kérjük, hogy adja le a háztartási gépek valamelyik gyűjtőhelyén. A gép kimondottan háztartási használatra van gyártva. Ha a mosógépet üzleti tevékenységre használja, vagy egyéb tevékenységre mely anyagi haszonszerzéssel jár és a gép megterhelése nagyobb mint a háztartásban, vagy használata azon a személyen kívül aki a gépet vásárolta, a garancia ideje egyenlő a lehető legrövidebb garancia idővel az ide vonatkozó előírások, jogszabályok szerint. 2 A mosógép leírása. 3 Figyelmeztetések 4 Elhelyezés és bekötés... 5 Működés 8 Mosási és energiatakarékossági tanácsok 16 Tisztítás és karbantartás. 17 Működési zavarok.. 19 Táblázatok... 22

3 A mosógép leírása 1. előlap 2. adagolóedény 3. ajtó 4. szűrőfedél 5. lábak 6. vízelvezető cső 7. vízbevezető cső 8. elektromos kábel Műszaki adatok: (típustól függően) A gép méretei (sz x m x m): 600 mm x 600 mm x 850 mm A keskeny gép méretei (sz x m x m): 600 mm x 440 mm x 850 mm Mélység nyitott ajtó esetén: 106cm / 88 cm (típustól függően) Gép tömege (nettó): 90 kg / 76 kg (típustól függően) Névleges feszültség: 230 V, 50 Hz Csatlakozási teljesítmény: 2300 W / 2000 W Max. töltés: 7 kg / 6 kg / 4,5 kg (típustól függően) Csatlakoztatás: konnektor ( 230 V, 50 Hz, 10 A) Víznyomás: min. 0,05 MPa, max. 0,8 MPa Biztosíték: 10 A 3

4 Figyelmeztetések A gép első használata előtt feltétlenül távolítsuk el a szállítási rögzítőket, egyébként a gép bekapcsolásakor komoly problémák jelentkeznek. A garancia nem érvényes e sérülések javítására! A gépnek a vízvezetékre történő csatlakoztatására feltétlenül a mellékelt összekötő csövet és tömítéseket használjuk. A gépet ne helyezzük olyan helyiségbe, ahol a hőmérséklet 0 C alá süllyedhet, mert a gép alkatrészeit a fagyás károsíthatja. A mosógépet egyenesen és stabilan, beton alapra helyezzük. Vegyük figyelembe a helyes elhelyezésre és bekötésre vonatkozó utasításokat. Az elvezető cső vége nem szabad, hogy az elfolyó vízbe érjen. A mosás megkezdése előtt az ajtót nyomjuk meg a megjelölt helyen, hogy becsukódjon. Működés közben a gép ajtaját nem lehet kinyitni. Csak gépi mosáshoz való mosószereket használjunk. Az esetleges sérülésekért, valamint a tömítések és műanyag részek elszíneződéséért, amelyek a fehérítő és színező szerek nem megfelelő használatának következményei, nem vállalunk felelősséget. A fűtőelem betéteinek eltávolításakor használjunk olyan szereket, amelyek korrózió elleni védelmet biztosítanak. Vegyük figyelembe a gyártó utasításait. A betétek eltávolítását többszöri kimosással fejezzük be, hogy eltávolítsunk minden savmaradékot. Ne használjunk oldószereket tartalmazó tisztítószereket, mivel ezek esetében mérgező gázok képződhetnek, a gép megsérülhet, tűz- és robbanásveszély állhat fenn. A mosás befejeztével zárjuk el a vízcsapot. Újbóli szállítás előtt a gépet a felső pálca behelyezésével blokkoljuk. Ezt megelőzően feltétlenül kapcsoljuk le az elektromos hálózatról! A gép alapadatait tartalmazó tábla a gép ajtónyílása alatt található. A garancia nem érvényes használati tárgyra (égő), enyhe színkopásra, vagy a színárnyalat enyhe eltérésére, öregedés általi zajosabb menetére, ha mindezek nem befolyásolják a mosógép tartós és biztonságos működését. A mosógép gyártása során figyelembe vették az összes idevonatkozó biztonsági előírást, mindamellett a gyártó nem ajánlja a mosógép felügyelet nélküli használatát kiskorúaknak, mozgássérülteknek és mentálisan sérült személyeknek. Mielőtt bekapcsolná a készüléket, kérjük, olvassa el figyelmesen a használati utasítást, amely bemutatja a készüléket és hasznos tanácsokkal szolgál a biztonságos és megfelelő használathoz. A gép helytelen bekötése vagy használata miatt fellépő hibák, illetve reklamációk elhárítása nem képezi a garancia tárgyát. A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta. 4

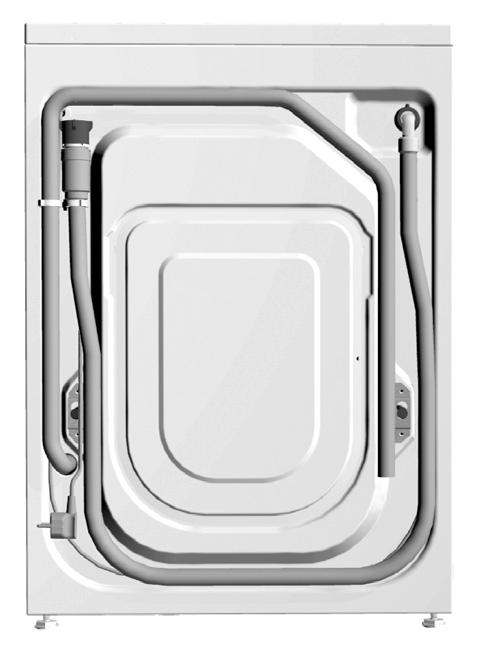

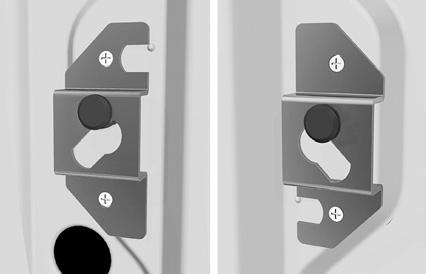

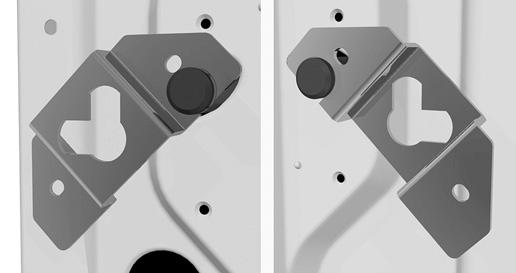

5 Elhelyezés és bekötés A csomagolás eltávolítása Ügyeljünk arra, hogy a csomagolás eltávolításakor éles tárgyakkal ne sértsük meg a gépet. Mielőtt a készüléket bekapcsolná, hagyja, hogy átvegye a helyiség hőmérsékletét (várjon 2 órát). A termékek csomagolása környezetbarát anyagokból készül, amelyek a környezet károsítása nélkül újrafelhasználhatók, raktározhatók vagy megsemmisíthetők. A csomagolóanyagokon ez megfelelően jelölve van. Szállítási rögzítők eltávolítása Távolítsuk el a csöveket. Csavarjuk ki az A jelű csavarokat a gép hátsó oldalán(1. sz. ábra) Vegyük le a B jelű sarkokat (1. sz. ábra) és akasszuk be a rögzítőrúd vágatába (2. sz. ábra) - a jobb oldalit ezt megelőzően fordítsuk a másik oldalra. A sarkok segítségével forgassuk el 90 -kal a rögzítőrudakat és húzzuk ki őket. A nyílásokat fedjük le a mellékelt műanyag csapokkal. A rögzítőket őrizzük meg egy esetleges későbbi szállítás esetére. Távolítsuk el a szállítási rögzítőket, hogy a blokkolt gép bekapcsolásakor ne keletkezzenek sérülések. Az ilyen sérülések javítására a garancia nem érvényes! 1. sz. ábra 2. sz. ábra Elhelyezés Az állítható lábak forgatásával egyenlítsük ki a gépet függőlegesen és vízszintesen egyaránt. A lábak +/- 1 cm-es kiegyenlítést tesznek lehetővé. A lábak magasságának beállításához jól húzza meg az anyát (A) ellentétes irányban a gép belsejéhez viszonyítva! A garancia nem érvényes a lábak nem megfelelő beállításából származó hibákra vibráció okozta hibák, a gép elmozdulásából adódó hibák és hangos üzemelés. A padló, amelyen a gép áll, betonból kell hogy legyen, illetve tisztának és száraznak kell lennie, hogy a gép ne csúszon el rajta. A beállítás előtt a lábakat is tisztítsuk meg. 5

6 Amennyiben megfelelő méretű szárítógépünk van, azt a mosógép tetején is elhelyezhetjük. A vízvezetékhez való csatlakoztatás A gép zavartalan működése érdekében a vízvezetékben a víznyomás 0,05 és 0,8 MPa között kell hogy legyen. A minimális víznyomást a kifolyó víz mennyiségének mérésével állapíthatjuk meg. 15 másodperc alatt 3 liter víznek kell kifolynia a teljesen kinyitott csapból. A dobból vegye ki a csatlakozó csövet és a 90 -kos műanyag csatlakozót (1), csavarozza a mosógépre (típustól függően). A bevezető cső anyacsavarjába (2) helyezzük be a hálós tömítést és a csövet csavarjuk rá a vízvezeték csövére. (Egyes típusoknál a hálós tömítés már az anyacsavar tartozéka és már nem kell külön belehelyezni). Amennyiben a hideg és a meleg vízhez külön csatlakozókkal rendelkező típust vásároltunk, az egyik csövet a hideg, a másikat a meleg vízre kössük - úgy, amint az a gép hátsó részén jelölve van. Nyomtatott C és H betűket láthatunk. (C-cold = hideg és H-hot = meleg) A csatlakozó csövet elég kézzel meghúzni, úgy hogy szivárgásmentesen tömítsen. A cső tömítését a csatlakoztatás után ellenőrizze. Fogó vagy egyéb szorításra alkalmas szerszám használata a csatlakozó cső behúzásánál nem megengedett, mert megrongálhatja az anyacsavart. Részleges Aqua-stop (vízelzáró rendszer) A belső cső sérülése esetén bekapcsol a vízelzáró rendszer, amely megszakítja a víz bevezetését a gépbe. Ennek során az A ablak pirosra színeződik. Ilyen esetben a bevezető csövet ki kell cserélni. Teljes Aqua-stop A belső cső sérülése esetén bekapcsol a vízelzáró rendszer, amely megszakítja a víz bevezetését a gépbe. A biztonsági rendszer felismeri azt is, ha a gép belsejében kifolyt a víz. Ebben az esetben a mosás megszakad, a gép bekapcsolja a szivattyút és jelzi a hibát. Az Aqua-stop rendszerű csatlakozó csövet nem szabad vízbe tenni, mert elektromos szelep van benne! 6

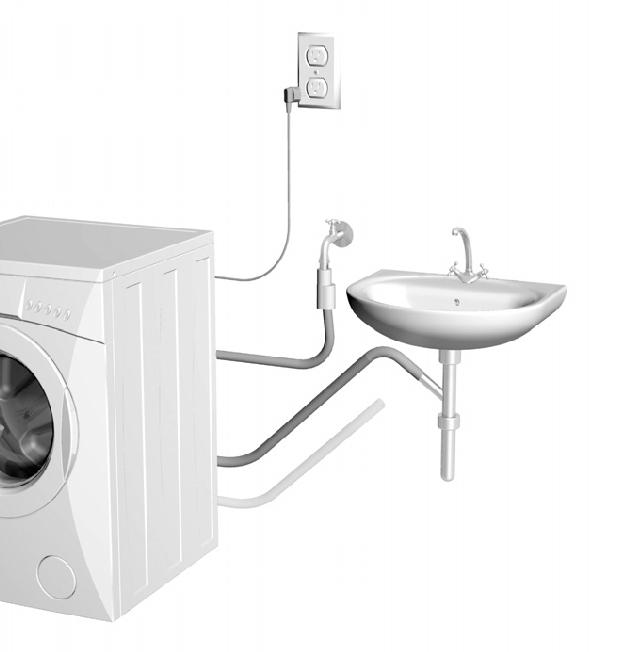

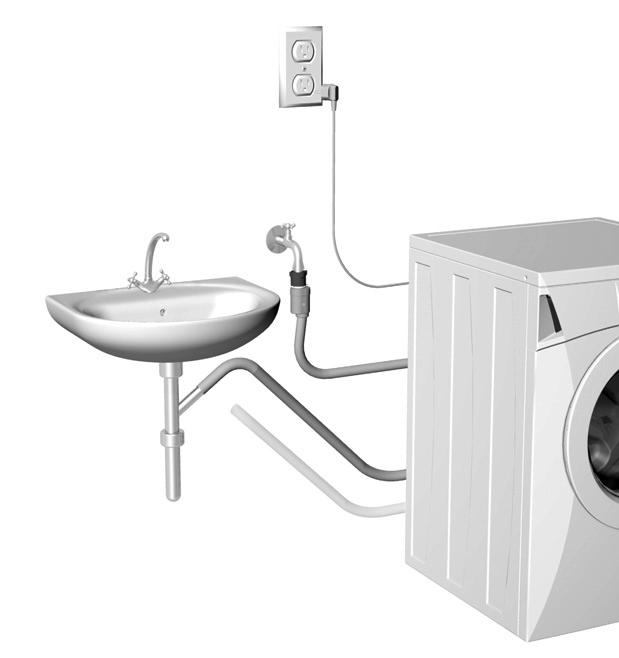

7 A vízelvezető cső elhelyezése Az elvezető csövet helyezük a mosdóba, a fürdőkádba, vagy közvetlenül a lefolyóba (átmérő min. 4 cm). A fali szifonos lefolyót megfelelően kell beépíteni, hogy tisztítható legyen. A madzaggal rögzítsük a csövet a nyíláson keresztül a könyökben, hogy ne csúszhasson a padlóra. Az elvezető cső vége legfeljebb 100 cm-re és legalább 60 cm-re kell hogy legyen a padlótól. Az elektromos hálózatba való bekötés A csatlakozó kábel segítségével kapcsoljuk rá a mosógépet az elektromos hálózatra. Az előírt feszültség és a többi adat a gép ajtónyílása fölötti adattáblán vannak feltüntetve. A fali konnektor könnyen elérhető kell hogy legyen és földelt csatlakozóval kell hogy rendelkezzen (az érvényes előírások figyelembe vételével). Fix (állandó) csatlakozót csak szakember alakíthat ki. A sérült csatlakozókábelt csak a gyártó vagy erre meghatalmazott személy cserélheti ki. De csatlakoztassuk a készüléket villanyborotvának vagy hajszárítónak való konnektorba. 7

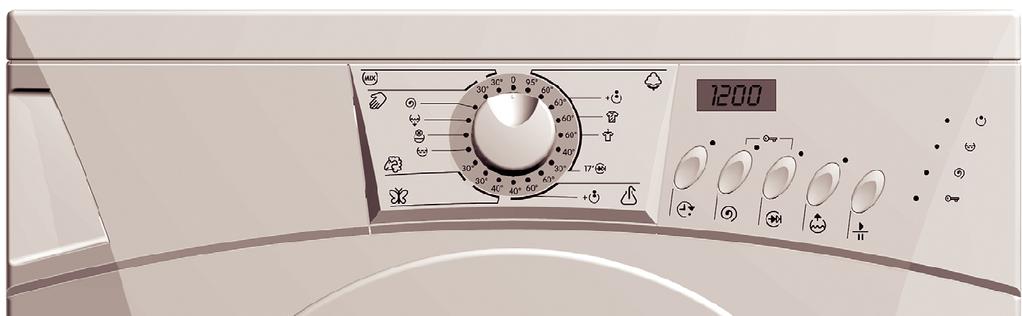

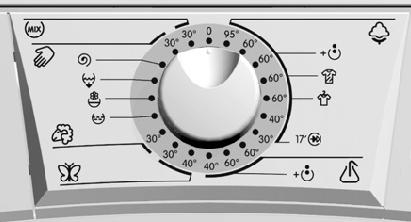

8 Működés A - programválasztó gomb B - késleltetett indítás C - fordulatszám beállító (fordulat / perc)/ szivattyú stop D - rövid program vagy hideg mosás (típustól függően) E - magasabb vízszint F - START gomb / PAUSE pillanatnyi megállítás gomb G - kijelző LED-ek: a mosás program fázisai: mosás öblítés centrifugálás - gyerekzár Programválasztó gomb Alapprogramok Részprogramok pamut előmosás intenzív program könnyebb vasalás gyors mosás műszál (szintetikus) előmosás gyengéd gyapjú öblítés puhítás szivattyúzás centrifugálás kézi mosás vegyes 8

9 A mosás folyamata Nyissuk ki a mosógép ajtaját Töltsük meg a dobot ruhával Csukjuk be az ajtót Nyissuk ki a vízcsapot Kapcsoljuk be a gépet és válasszuk ki a kívánt programot Töltsük be a mosószert és az öblítőszert A START (F) gombbal indítsuk - Nyissuk ki a mosógép ajtaját. Az ajtó jobb oldalán található fogantyút húzzuk magunk felé. - Válogassuk szét a ruhákat anyaguk szerint. A gombokat gomboljuk be, a zipzárakat húzzuk össze, a szalagokat kössük meg, a zsebeket fordítsuk ki. A különösen érzékeny ruhaneműt helyezzük textilzsákba. Kisebb és nagyobb ruhadarabok együttes mosása javasolt. Vegyük figyelembe a ruhák mosására vonatkozó utasításokat (lásd a használati utasítás utolsó oldalán lévő táblázatot). A mosógép működése - A ruhát helyezzük be a dobba (győződjünk meg róla, hogy a dob üres-e). - Csukjuk be a gép ajtaját. - Nyissuk ki a vízcsapot. - Kapcsoljuk be a gépet és válasszuk ki a programot. A gépet az (A) programválasztó gomb 0 pozícióból a kívánt programra való forgatásával kapcsoljuk be. A kijelzőn megjelenik a választott program, alapbeállításokkal. Az (A) programválasztó gombot mindkét irányba elforgathatjuk és az anyag fajtája, illetve a mosási hőmérséklet alapján választhatjuk ki a kívánt mosási programot (lásd a programtáblázatot). Alap- és részprogramok közül választhatunk. Alap- és részprogramok közül választhatunk. Valamennyi program esetében választhatunk további funkciókat is. A START (F) gomb megnyomása előtt tetszés szerint változtathatjuk a programválasztást. - Alapprogramok kiválasztása (,,,,, ) Az alapprogramok egységes programok, amelyek tartalmazzák a mosás minden fázisát, beleértve a puhítást és a centrifugálást is (lásd a program táblázatot). Az alapprogram kiválasztásához állítsuk az programválasztó gombot a kívánt programra. Pamut: fehér/színes Átlagosan szennyezett pamut és len ágynemű és fehérnemű, terítők, törölközők, felsőruházat, stb. Igen szennyezett, színtartó ruhaneműk esetén használhatunk intenzív programot, vagy elkapcsolhatjuk az előmosást, foltok esetén pedig az áztatást.. 9

10 Kisseb töltés esetén ( igénytelen pamut, len, műszál) vagy kevésbé szennyezett ruházatnál ( a ruházat felfrissítése vagy verítékes ruházat) használhatja a gyors programot). Energiát és időt takarít meg.. Műszál (szintetikus) Átlagosan szennyezett ingek, blúzok és más poliészterből, poliamidból vagy ezek pamuttal való keverékéből készült ruha. Igen szennyezett, színtartó ruhaneműk esetén használhatjuk az előmosást. Érzékeny Kényes ruhanemű (ruhák, szoknyák, blúzok,...) és függönyök mosására szolgáló program. Gyapjú Különlegesen kímélő program gyapjúból készült termékek mosására, amennyiben a textiljelzés szerint azok mosógépben moshatók. Kézi mosás Igen kímélő program, amely rövid és kímélő centrifugálással fejeződik be (max. 400 ford./perc). Alkalmas len, selyem, gyapjú vagy viszkóz ruhaneműk mosására, amelyeket a jelölés szerint kézi mosással kell tisztítani. Vegyes Speciális program normál szennyezettségű színes és különféle anyagokból készült ruhaneműk 30 C-on való mosására. - További funkciók kiválasztása A további funkciók kiválasztása lehetővé teszi az alap program menetének megváltoztatását. Egyes funkciókat kapcsolja ki a gomb megnyomásával. A választást jelzi egy hangjelző és a gombfeletti kivillanó fény. Ha a kiválasztott programban az adott funkció nem működik, akkor a gomb nyomása után a fényjelző nem jelez. Ujra nyomva a gombot a kiválasztott funkció kikapcsol a fény elalszik. A funkciót beállítja az alap program kiválasztása után, a START (F) gomb megnyomása előtt. Kijelző (G) Az alap és a kiegészítő programok beállítása után, és miután megnyomta az INDÍTÁS (F) gombot, a kijelzőn megjelenik az idő, meddig tart a mosás. Ahogy a mosógép befejezi a mosást, a kijelzőn megjelenik az END (VÉGE) szöveg. 10

11 Mosás alatt jelezve van a hátralévő mosás ideje órában és percben. A víz alacsony hőmérséklete, feszültség ingadozás vagy kis mennyiségű ruhanemű okozhatják,hogy a mosás ideje meghosszabbodik. A kijelzőn az idő menetszerűen változik. Késleltetett bekapcsolás Nyomja be a (B) gombot. A (G) kijelzőn megjelenik az idő 00:00.Minden további (B) gomb megnyomásánál az idő egy órával többet fog mutatni (maximális késleltetés 23 óra). A megfelelő idő kiválasztása után kivillan a LED dióda a gomb felett (és égve marad). Ha az elkövetkezendő 5 másodpercben nem nyom meg más gombot, a kijelzőn megjelenik a kívánt idő. A funkció aktiválódik az INDÍTÁS (F) gombbal. Az idő visszaszámlálása percben történik. Ahogy a visszaszámlálás befejeződött, automatikusan megindul a kiválasztott mosó program. ha megszeretné szakítani vagy változtatni a késleltetett program beállítását, INDÍTÁS/PAUSE gombot. ha a késleltetési időt szeretné megváltoztatni, nyomja meg a (B) gombot, és válasszon új időt. Az INDÍTÁS gomb megnyomásával változtasson a számon. Ha a késleltetett programot gyorsan szeretné megszakítani, nyomja meg a (B) gombot és tartsa 3 másodpercig. Az INDÍTÁS gomb megnyomásával válasszon új programotspuštění obnovíte program. Centrifugálás fordulatszáma / szivattyú stop A Választás (C) gomb segítségével csökkenthetjük a fordulatszámot, egészen 0 fokozatig. Ha a gombot először nyomja meg, megjelenik a centrifugálás fordulatszámának az optimális beállítása. Minden következő gombnyomás csökkenti a fordulatszámot. Az utolsó választási lehetőség a szivattyú stop, ami azt jelenti, hogy a ruhanemű az utolsó kimosó vízben ázva marad. A szivattyú-stopot akkor kapcsoljuk be, ha azt szeretnénk, hogy a ruha ne gyűrődjön össze, ha nem tudjuk a mosás végeztével azonnal kiszedni a ruhákat a gépből. Különösen alkalm. műszál érzékeny ruhanemű mosása esetén. Használata nem javasolt gyapjú esetén vagy kézi mosásnál. Rövid program (kiválasztás gombbal) energiatakarékos program alkalmas kevésbé szennyezett, vagy kisebb mennyiségű ruhanemű mosására a mosás és a kimosás időtartama lerövidül csökken a vízfogyasztás (bizonyos programok esetében) A pamut 30 C programnál, utólagos rövidprogram kiválasztásával, aktiválja a gyors pamut 30 C programot. 11

12 Mosás hideg vízben (csak egyes modeleknél) Kevéssé szennyezett vagy színérzékeny ruhaneműk mosására. A funkció bekapcsolásakor a víz melegítésére szolgáló funkció kikapcsol és egyben a program lerövidül. Magasabb vízszint Könnyebbíti az áztetást, ami nagyon fontos azok számára, akik érzékenyek a mosószerre Igen szennyezett ruhanemű mosására - Részprogramok kiválasztása (,,, ) Ezek önálló programok, amelyeket akkor használhatunk, ha nincs szükségünk egy teljes mosási programra. Ha egymás után több további programot is szeretnénk használni, minden egyes újbóli választás előtt ki kell kapcsolnunk a gépet (1 másodpercre a 0 pozícióba állítjuk). Kimosás Egy független program,mely a finom ruhanemű áztatására ajánlott, amikor a dob az egyes áztatások közt nem forog, és elvégez egy befejező rövid áztatást. Ez a funkció a kézzel mosott finom ruhanemű áztatásához ajánlott. A centrifugálás fordulatszámát lehet csökkenteni. Alkalmazás Ez a program az alkalmazásra ajánlott, ruha keményítésénél. Egy kimosás zárja amelyfordulatszáma 1000 fordulat /percenként. A centrifugálás fordulatszámát csökkenthetjük. Szivattyúzás A programot akkor használjuk, ha megszakítottuk a mosási programot, vagy ha bekapcsoltuk a szivattyú-stopot és centrifugálás nélkül szeretnék kiszivattyúzni a vizet a gépből. Centrifugálás Intenzív centrifugálás normál ruhaneműhöz, a legmagasabb fordulatszámon. A fordulatszámot változtathatjuk. 12

13 - Mosószerek és öblítőszerek adagolása (lásd a Mosási és energiatakarékossági tanácsok c. fejezet) rekesz előmosáshoz mosószer-rekesz főmosáshoz öblítőszer-rekesz Amennyiben előmosás nélküli programot használunk, a mosószereket az edény segítségével közvetlenül a dobba is adagolhatjuk. Az öblítőszert csak a jelölt magasságig töltsük a tartályba. Ügyeljünk arra, hogy a gép ajtajának nyitásakor/zárásakor az adagolóedény zárva legyen. Programok kiválasztása Nyomja meg a START (F) gombot. A fény a mosás fázisáná elkezd villogni, és pár másodpercen belül a gép működésbe lép. Ha a gép bekapcsolása után nincs az ajtó jól bezárva, a fény ujra elkezd villogni. Ahogy az ajtót bezárta, a kiválasztott program folytatódik. Minden fázis befejezésénél az adott fény kialszik, és a következő felvillan. Ha bekapcsolás után szeretnénk a mosás programot megváltoztatni, el kell fordítanunk a program kiválasztó gombját 1 másodpercre 0 pozícióba, és majd csak aztán ujra választani programot. A kikapcsolásnál a többi betáplált funkció is törlődik,ezért ezeket ujra be kell táplálni. - A mosás vége A mosás vége villogó LED dióda jelzéssel jelentkezik. A kijelzőn megjelenik az END (VÉGE) üzenet. Hangjelzés figyelmeztet arra, hogy kinyithatjuk a gép ajtaját. ki a ruhákat a gépből és a tömítésről távolítsuk el az esetleges szennyeződéseket. Az ajtót hagyjuk nyitva, hogy a gép megszáradhasson. Zárjuk el a vízcsapot. Kapcsoljuk ki a gépet úgy, hogy az (A) programválasztó gombot 0 pozícióba állítjuk. A mosás befejeztével a mosógépet húzzuk ki a konektorból. 13

14 A mosás megszakítása A felhasználó részéről A szivattyú megszakítása A program leáll, ahogy eléri a SZIVATTYÚ MEGSZAKÍTÁSA? fázist (csak akkor ha ezt a kiegészítő funkciót bejelöltük). (Az ajtók a mosás közben mindig zárva vannak). LED dióda a (C) gomb felett elkezd villogni. A mosást ujra lehet indítani az INDÍTÁS (F) gombbal. Ha a szivattyú megszakítása? funkció meg volt jelölve, a program az utolsó kimosásnál leáll, és a kijelzőn megjelenik a szivattyú megszakítása? jelzése. A programot befejezhetjük az INDÍTÁS (F) gombbal ebben az esetben a program a kismosás ciklusával fejeződik be, az adott program beállítása szerint. A programot a programválasztó gomb elfordításával a 0 fokozatra is megállíthatjuk és a centrifugálás beállításával, vagy csak szivattyúzással a kiegészítő programok vagy ciklusok között. Kézi megszakítás A programot az (A) programválasztó gomb 0 pozícióba állításával tartósan megszakíthatjuk. Mivel a mosógépben víz van válasszon egy kiegészítő programot (szivattyúzás, centrifugálás ), hogy a dob kiürüljön és a program befejeződjön. Megszakítás gomb A programot mindig megtudja állítani a MEGSZAKÍTÁS (F) gombbal. Ha a dobban már nincs víz az ajtót egy bizonyos idő után kinyithatja. A programot folytathatja a START (F) gomb megnyomásával. Működési zavarok A program megszakad, ha működési zavarok lépnek fel. Erre a kijelzőn megjelenő üzenet és hangjelzés figyelmeztet (lásd a Működési zavarok című fejezetet). Áramkimaradás Áramkimaradás esetén a program megszakad, de az áramellátás helyreállásakor automatikusan folytatódik onnan ahol megszakadt. Amennyiben áramkimaradás esetén víz marad a gépben, ügyeljünk arra, hogy ne nyissuk ki a gép ajtaját, mielőtt a vizet kiszivattyúztuk volna belőle. 14

15 Programok kiválasztása Gyerekzár - Ha aktiválni szeretnék a gyerekzárat nyomják egyszerre a C gombot, amely a centrifugálás fordulatszámának beállítására szolgál?, és a (D) gombot, amellyel a rövidített program?, vagy a hidegmosás? állítható, és a gombokat nyomja legalább 3 másodpercig. A sikeres aktiváláskor egy hangjelző jelez és kivilágít a LED dióda. Ugyanígy tudjuk deaktiválni a gyerekzárat. - Amíg a gyerekzár aktiválva van, nem tud programot változtatni. A gépet csak akkor kapcsolhatja ki ha a programválasztó gombot (A) a 0 fokozatra állítjuk. A gép kikapcsolása után is a gyerekzár bekapcsolva marad, ugyhogy ha szeretne új programot választani, ki kell a gyerekzárat kapcsolnia. A hangjelző beállítása A gépet be lehet hangosabb hangjelzésre állítani, és ki is lehet kapcsolni. A hang magasságát állítsa be hamarabb,mint ahogy programot választ. Beállítani a (D) gomb lenyomásával és a programválasztó (A) gomb elfordításával lehet a 0 fokozatból az első mosó programnak megfelelően a (az óra mutatójával egy irányban). A kijelzőn megjelenik az (S1), ami normál hangjelzésnek felel meg. A (D) gomb megnyomásával a hango erősíthetjük (S2). Ismételt gombnyomással a hangot kikapcsolja (S0). A kiválasztott beállítás a mosógép kikapcsolása után is megmarad. 15

16 Mosási és energiatakarékossági tanácsok Mosás előtt a ruhaneműket válogassuk szét fajtájuk, szennyezettségi fokuk és színtartóságuk szerint. A mosási program kiválasztásánál vegyük figyelembe a ruhák cimkéin található jelzéseket (lásd az utolsó oldalon található Kezelési útmutatót). Az új színes ruhákat először a többi ruhától elkülönítve mossuk ki. Erősen szennyezett ruhák esetén kisebb mennyiséget mossunk és adjunk hozzá több mosószert. A makacs szennyeződéseket mosás előtt kenjük be speciális folttiszítószerrel, ami energiamegtakarítást eredményez számunkra. Kevésbé szennyezett ruhanemű esetén használjunk rövid programot és csökkentsük a mosási hőfokot, ezzel akár 50% energiát is megtakaríthatunk. Energiatakarékossági okokból, illetve a gép jobb működési hatásfoka érdekében nem javasolt nagyon kis mennyiségű ruha mosása. A legnagyobb megengedett száraz ruha mennyiségek az utolsó oldalon, a felhasználási értékek táblázatában szerepelnek. Mosás előtt ürítsük ki a zsebeket, zárjuk be a zipzárakat és egyéb fémkapcsokat, amelyektől a lefolyó eldugulhat vagy a ruha, illetve a gép belső része megsérülhet. Az összehajtogatott ruhákat a dobba helyezés előtt lazítsuk meg. Csak gépi mosáshoz való mosószereket használjunk. A mosóporokat és a folyékony mosószereket a gyártó utasításainak megfelelően adagoljuk. Ha a víz keménysége túllépi a 14 dh fokot, használjon vízlágyító szereket. A garancia nem érvényes a fűtőszálak meghibásodására ha nem volt vízlágyító használva. Nem ajánlatos olyan fehérítőt használni, amely klórt tartalmaz, mert károsíthatja a fűtőszálat. Vízkeménység Keménységi fok dh( N) m mol/l fh( F) p.p.m. 1 - lágy < 8,4 < 1,5 < 15 < közepes 8,4-14 1,5-2, kemény > 14 > 2,5 > 25 > 250 Kemény víz esetén a mosószert a táblázatban szereplő 1-es keménységi foknak megfelelően adagoljuk és adjunk hozzá megfelelő mennyiségű vízlágyítószert (figyelembe véve a gyártó utasításait) A mosószert közvetlenül a dobba is adagolhatjuk. Sűrű, folyékony ápolószerek használata esetén javasolt azok vízzel való hígítása, hogy megelőzzük az adagolóedény csövének eldugulását. A mosógép tartozéka egy elzáró lap is, amely arra szolgál, hogy a középső rekeszbe folyékony mosószert is tölthessünk. Mosóporok esetében a zárólap felemelt állapotban van, míg folyékony mosószerek esetén le kell engedni. Folyékony mosószerek esetén nincs előmosás. 16

17 A különösen érzékeny ruhaneműt (női harisnyák, érzékeny alsónemű, stb.) helyezzük külön kosárba. Magasabb fordulatszámnál kevesebb nedvesség marad a ruhában, így a szárítógépben való szárítás gazdaságosabb és gyorsabb. Az adagolóedénybe ne tegyünk összecsomósodott mosóport, mert ettől eldugulhat a mosógép csöve. Tisztítás és karbantartás Tisztítás előtt kapcsoljuk ki (áramtalanítsuk) a gépet. A gép házát puha ronggyal és kímélő tisztítószerrel tisztítsuk. Ha a dob belsejében és az ajtó tömítésén zsírfoltok jelennek meg. A gépet 60 C-on ruha nélküli mosással, fele mennyiségű mosószerrel tisztíthatjuk. Ha gyakran mos ruhaneműt alacsony hőfokon folyékony mosószerrel, elszaporodhatnak a baktériumok melyek kellemetlen szagot okoznak a mosógépben. Ennek megelőzésére ajánljuk, hogy legalább egyszer havonta kapcsolja be a pamut programot 95 C. Mosószerrel és ruhanemű nélkül. Az adagolóedényt szükség szerint szintén tisztítsuk. Az adagolóedényt teljesen kihúzhatjuk a házból a nyelvnél fogva (lásd a képet). Szükség esetén megtisztíthatjuk a csap fedelét is, folyó víz alatt. 17

18 Folyó víz alatt az adagolóedényt kefével tisztítsuk meg, majd szárítsuk meg. Egyben távolítsuk el a mosószer-maradékot is a ház aljáról. Az egész adagolóedényt, de különösen a felső részen található nyílásokat kefével tisztítsuk meg. A bevezető cső hálóját (szűrőjét) többször tisztítsuk meg folyó víz alatt. Minden egyes mosás után töröljük meg az ajtó gumi tömítését, ezzel meghosszabbíthatjuk élettartamát. A szűrő fedelét szerszám segítségével nyithatjuk ki (lapos csavarhúzó vagy hasonló szerszám). A szűrőt időnként meg kell tisztítani, különösen nagyon bolyhos vagy régi ruhanemű mosását követően. Tisztítás előtt távolítsuk el a vizet a gépből a vízelvezető csövön keresztül. A szűrőt fordítsuk az óramutató járásával ellentétes irányba, húzzuk ki és tisztítsuk meg folyó víz alatt. 18

19 A szűrőt az ábrán jelölt módon helyezzük vissza, majd az óramutató járásával megegyező irányban csavarjuk be. A garantált jó tömítéshez az (A) felületnek tisztának kell lennie. Működési zavarok Az automata mosógép menet közben irányítja a különböző funkciókat. Ha bármilyen eltérés felmerül, a hibát egy (Fx) üzenet jelzésével a kijelzőn LED dióda ritmikus villogása jelzi. A dióda villogásával egyszerre megszólal egy azonos intervallumokban ismétlődő hangjelzés is. A mosógép jelzi a hibát, felismeri és a program leáll. Ha a hiba a fűtő rendszerben van, a mosógép a mosó programot melegítés nélkül fejezi be. Ha a mosógép menetközben jelzi a hibát, a hiba kódja és a hátralévő idő felváltva van jelezve a kijelzőn. A hiba jelzése addig tart amíg a mosógépet ki nem kapcsoljuk. Hibák: Egyes esetekben elháríthatják a hibát önök is: F2 az ajtó nincs helyesen bezárva F3 a víz befolyása eltömődött F7 - a víz elfolyása eltömődött Más működési zavar esetén jegyezzük fel a hiba számát, kapcsoljuk ki a gépet és hívjuk fel meghatalmazott szervizet. Környezeti zavarok (pl. elektromos vezeték) miatt hibaüzenetek jelentkezhetnek. Ebben az esetben: - kapcsoljuk ki a készüléket és várjunk néhány másodpercet, - kapcsoljuk újra be a készüléket és ismételjük meg a mosási programot. Amennyiben a hiba újra jelentkezik, hívjuk szerelőt A garancia nem érvényes azokra a meghibásodásokra, amelyeket külső behatások okoznak (villámcsapás, természeti katasztrófák, stb.). 19

20 Hiba Ok Teendő A gép nem működik. A kijelzőbekapcsolva/kikapcsolva nem világít. A gép nem kapcsolja be a mosó programot (a bekapcsolva/kikapcsolva szaggatva világít). A gépbe nem folyik be a víz (8 perc elteltével a gép hibát jelez a 3 fény bevillan). A gép nincs feszültség alatt. Az ajtó nincs helyesen bezárva. A víz befolyása megszakítva. Ellenőrizzük, hogy: a dugalj be csatlakoztatva van-e, van-e feszültség a konnektorban, hibátlan-e a biztosíték. Nyomja meg a gép felé. Ellenőrizzük, hogy: a vízszintes csap ki van-e nyitva, tiszta-e a háló a bevezető csőben. Ismét nyomja meg a START gombot. A gépből folyik a víz. A szűrő nincs jól rögzítve. A bevezető cső nincs jól rögzítve a géphez vagy a vízvezetékhez. Az elvezető cső kicsúszott. Rögzítsük a szűrőt. Rögzítsük erősen a bevezető csövet. Rögzítsük az elvezető csövet. A gép működés közben mozog. A gép centrifugálás közben vibrál. Mosás közben erős habzás jelentkezik. A víz nehezen, vagy egyáltalán nem folyik el (a gép hibát jelez a diódák hétszer jeleznek villogással) A ruhanemű nincs úgy kicentrifugálva, mint általában. A gép nem jelez hibát. A ruhán zsírfoltok vannak. A ruha foltos maradt. A gép nincs jól kiegyenlítve. A szállítási rögzítők nem kerültek eltávolításra. Egyenetlenül elosztott ruha, különösen, ha nagyon kevés ruha van a gépben (pl. csak egy fürdőköntös). Túl sok mosószer került betöltésre. A víz elfolyása eltömődött A gép bekapcsolta az UKS* funkciót. Mivel a ruha nem oszlik el egyenletesen a dobban, a gép automatikusan csökkentette a centrifugálás fordulatszámát. Túl kevés mosószert adagoltunk (a ruhanemű igen zsíros volt). Folyékony, vagy színes ruhához való mosószert használtunk, amely nem tartalmaz fehérítőt (folttisztítót).nem megfelelő programot választottunk. Az állítható lábak segítségével egyenlítsük ki a gépet. Távolítsuk el a szállítási rögzítőket. Ez természetes, a gép maga fogja csökkenteni a fordulatszámot, ha túl erőssé válna a vibrálás. Mossunk egyszerre nagyobb mennyiségű ruhát. A mosószert adagoljuk a gyártó utasításainak megfelelően, figyelembe véve a vízkeménységet és a ruha szennyezettségi fokát. Csak gépi mosáshoz alkalmas mosószereket használjunk. Ellenőrizzük, hogy: tiszta-e a szűrő, az elvezető cső nincs-e megtörve, elvezetés (szifon) nincs-e eltömődve, az elvezető cső magasabban van elhelyezve, mint 1 m. Ismét nyomja meg a STARTgombot. A gép normálisan működik. Javasolt kisebb és nagyobb méretű ruhaneműk együttes mosása. Mossuk ki még egyszer. Ilyen mértékű szennyeződés esetén adagoljunk több mosószert vagy használjunk folyékony mosószert. Használjunk fehérítőt tartalmazó mosószert. Válasszunk intenzív mosást vagy áztatást. 20

21 Hiba Ok Teendő A ruhán mosószer maradt. Ez nem a mosógép gyenge kimosásának, hanem a foszfátmentes mosószerek használatának következménye - mivel ezek vízben nem oldódó anyagokat (zeolitokat) tartalmaznak a víz lágyítására. Ezek az alkotórészek a ruhára tapadhatnak. Mossuk ki a ruhákat még egyszer. Használjunk folyékony mosószereket, amelyek nem tartalmaznak zeolitot. Kefével próbáljuk meg eltávolítani a mosószer nyomait a ruháról. Válasszunk intenzív mosást vagy áztatást. Az adagolóedényben mosószer maradt. Az öblítő nem mosódott ki teljesen, víz maradt a rekeszben. Kellemetlen szag a mosógép dobjából.. A mosási idő hosszabb, mint általában. A gép nem indítja el a mosási programot F 2. A gépbe nem folyik a víz F 3 A víz gyengén, vagy egyáltalán nem folyik ki a gépből F7 Túl alacsony a víznyomás. Egyes mosószerek erősen beleragadhatnak az adagolóedénybe, ha az nedves. A szívófedél nem megfelelően van behelyezve vagy eltömődött. Tisztítsuk meg a bevezető cső szűrőjét. A mosószer betöltése előtt töröljük ki az adagolóedényt. Tisztítsuk meg az adagolóedényt és a fedelet, majd figyelmesen helyezzük vissza. A szűrőre tapadt anyagmaradék, Ellenőrizze a szűrő tisztaságát. mosószer, vagy öblítő maradék. Indítsa el a pamut programot 95 C ruhanemű nélkül, mosószerrel. A nem egyenletesen eloszló ruhaneműk miatt a gép bekapcsolta az UKS* funkciót. Áramkimaradás történt. Be van kapcsolva a víztisztaságérzékelő. Az ajtó nincs megfelelően becsukva. Zavar a víz befolyásánál. A vízcső eltömődött. A program időtartama akár 10 perccel is meghosszabbodhat, de a gép normálisan működik. A mosási idő az áramkimaradás időtartamával hosszabbodik meg A mosási idő a további kimosási fázisok miatt hosszabb Nyomjuk az ajtót a gép felé. Ellenőrizzük, hogy: Nyitva van-e a vízcsap? a bevezető cső szűrője tiszta-e? (Úból nyomjuk meg a START gombot) Ellenőrizzük, hogy: Tiszta-e a szűrő? Nincs összecsavarodva az elvezető? Nincs eltömődve a lefolyó? Az elvezető cső nincs 1 m-nél magasabban? (Újra nyomjuk meg a START gombot) * UKS: a stabilitás ellenőrzésére szolgáló funkció, amely megelőzi a centrifugálás közbeni túlzott vibrálást. Ha a működési zavarok a fenti tanácsok figyelembe vétele után sem hárulnak el, hívjuk fel a szervizet. A gép helytelen bekötése vagy használata miatt fellépő hibák, illetve reklamációk elhárítása nem képezi a garancia tárgyát. Az ilyen javítások költségeit a használó fedezi. 21

22 Táblázatok Programtáblázat - 6/7 kg Alap programok Vízfogyasztás L ot./min. Energia felhaszn. kwh ot./min. kg 6kg 7kg 6kg 7kg 6kg 7kg Pamut ,05/2,10** 2,19/2,31** Pamut ,00/1,12** 1,17/1,31** 1400 Pamut + előmosás ,22/1,34** 1,32/1,45** Pamut intenzív mosás * ,02/1,14** 1,19/1,33** Pamut önnyű vasalás 3 3, ,10 1,14 Pamut ,66 0,67 Pamut ,27 0,35 Pamut - gyors ,17 0,17 Műszál (szintetikus) 3 3, ,93 0,97 Műszál (szintetikus) + előmosás 3 3, ,26 1,30 Műszál (szintetikus) 3 3, ,52 0,56 Érzékeny 2, ,45 0, Érzékeny 2, ,36 0,39 Gyapjú ,20 0,20 Kézi mosás 1,5 1, ,25 0,25 Vegyes 3 3, ,32 0,35 Részprogramok Kimosás 3 3, ,02 0,02 Öblítés ,02 0,02 Szivattyúzás Centrifugálás ,03 0,03 * Tesztprogramok az EN szerint a legmagasabb fordulatszám kiválasztásával. ** moldelltől függően 22

23 Programtáblázat - 4,5 kg Alap programok Vízfogyasztás L ot./min. Pamut 4, ,80 Pamut 4, , Pamut + előmosás 4, ,99 Pamut - intenzív * 4, ,85 Pamut könnyű vasalás ,70 Pamut 4, , Pamut 4, ,15 Pamut - gyors ,13 Műszál (szintetikus) ,61 Műszál (szintetikus) + előmosás ,70 Műszál (szintetikus) ,34 Érzékeny 1, , Érzékeny 1, ,15 Gyapjú ,15 Kézi mosás ,20 Vegyes ,25 Részprogramok Kimosás 1, ,02 Öblítés 4, ,02 Szivattyúzás 4,5 - - Centrifugálás 4, ,03 * Tesztprogramok az EN szerint a legmagasabb fordulatszám kiválasztásával. 23

24 Programtáblázat/ Kiegészítő funkciók Program Alap programok Pamut / / Pamut - előmosás / Pamut - intenzív / Pamut könnyű vasalás / / Pamut - gyors 17 / Műszál (szintetikus) / Műszál (szintetikus) - előmosás / / Érzékeny / / Gyapjú / / Kézi mosás / / Vegyes / / Részprogramok Kimosás Öblítés Szivattyúzás Centrifugálás lehetőség * modelltől függ 24

25 Kezelési útmutató Normál mosás Érzékeny Max. Mosási hőfok 95 C Max. Mosási hőfok 60 C Max. Mosási hőfok 40 C Max. Mosási hőfok 30 C Kézi mosás Mosni TILOS Fehérítés Fehérítés hideg vízben Fehéríteni tilos VAsalás Forró vasaló, max. 200 C Forró vasaló, max. 150 C Forró vasaló, max. 110 C Vasalni tilos Vegytisztítás Vegytisztítás valamennyi oldószerben Perklóretilén R11, R113, Petróleum Vegytisztítás tiszta petróleumban, Tiszta alkoholban a v R 113 Vegytisztítás tilos Magas hőm. Szárítás Vízszintesen, egyenes tartón Nedvesen függesztve Függesztve Alacsony hőm. Szárítógép Szárítógépben szárítani tilos 25
