ComfoSense. Használati útmutató

Átírás

1 ComfoSense Használati útmutató 1

2 Tartalomjegyzék 1. Bevezető Garancia Biztonság A ComfoSense használata Automatikus (AUTO) működés Manuális (MAN) működés Menü elérése A ComfoHood kapcsolása A ComfoHood időzített kapcsolása A PARTY TIMER (parti időzítő) kapcsolása Szellőzési program (PROG) Az óra (CLOCK) beállítása A COMF (komfort hőmérséklet) beállítása A ventilátor (FAN) kapcsolása A paraméterek (PARAM) beállítása Állapot (STATE) lekérése Az órabeállítás (CLOCK) biztonsági tápellátása Hibaüzenetek Beüzemelés Beüzemelés Tápellátás A programozási üzemmód (INIT) be és kikapcsolása A paraméterek menü beállítása A szellőztető rendszer önellenőrzésének (TEST) aktiválása

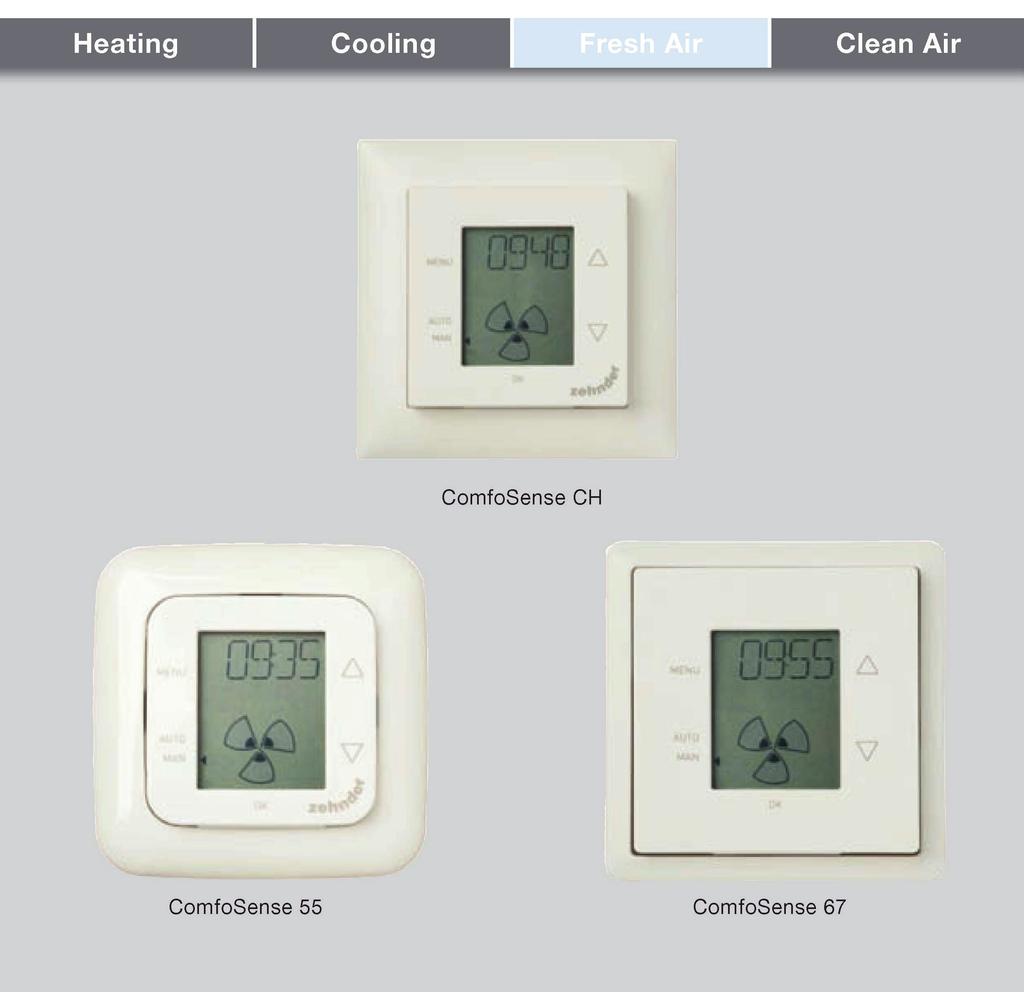

3 1. Bevezető A ComfoSense (a továbbiakban berendezés ) vezérlő eszköz lakóhelységek szellőztető egységeihez (a továbbiakban szellőztető egység vagy központi egység ). A berendezés használható ComfoAir Luxe, ComfoD Luxe, WHR Luxe, WHR plus, G90 Santos Standard központi egységekhez. Ez a berendezés a következő célokra készült: 1. A szellőztető egység programjának beállítására (automata). 2. A szellőztető egység szellőzési fokozatának beállítására (manuális). 3. A szellőztető egység paramétereinek beállítására (P menü). A berendezésnek 3 különböző változata van (ahogy az az előlapon látható): ComfoSense 55, 67 és CH. Ez a 3 változat teszi lehetővé, hogy a berendezés szinte minden sztenderd keretbe beépíthető legyen. A ComfoSense 67 megvásárolható fali szerelő dobozzal. Használt piktogramok: Fontos információ. Kockázat: - A berendezés károsodására. - A szellőztető egység teljesítménye csökkenhet, ha nem végzi el az utasítást pontosan. Kérdések Kérjük forduljon a forgalmazó céghez, ha bármilyen kérdése van. A használati útmutató hátulján megtalálhatja a Magyarországi főbb forgalmazók elérhetőségeit. 1.1 Garancia A gyártó 24 hónap garanciát biztosít a beüzemeléstől kezdve, és maximum 30 hónapot a berendezés gyártásától számítva. A garancia érvénytelenné válik, ha: - A beüzemelést nem a szabályoknak megfelelően végezték el. - Ha a meghibásodás a nem megfelelő csatlakoztatásnak, nem megfelelő használatnak vagy a berendezés szennyeződése miatt következett be. - Ha a felhasznált alkatrészeket nem a gyártó szállította, illetve ha a javítást erre fel nem hatalmazott személy végezte. A helyszínen történő szerelés költségeit nem fedezik a garanciális feltételek. Ugyanez vonatkozik a normál elavulásra. A gyártó fenntartja a jogot a konstrukció és/vagy a termék szerkezetének megváltoztatására bármikor, anélkül, hogy kötelezhető lenne a korábban szállított termékek módosítására. 1.2 Biztonság Elektromos veszély Elektromos áramütés veszélye áll fel a felszerelés vagy karbantartás alatt. Mindig tegyen eleget a használati útmutató biztonsági előírásainak. A biztonsági előírások, figyelmeztetések és megjegyzések be nem tartása személyi sérülést vagy a berendezés meghibásodását okozhatja. Húzza ki a szellőztető egységet a 230 voltos hálózatból mielőtt a berendezés házát felnyitná. Elektromos kisülés Fennáll a veszélye, hogy a nyomtatott áramkör sérül elektromos kisülés miatt, ha cserélni kell az elektronikát. Ezért mindig foganatosítsa el az elektromos kisülés elleni óvintézkedéseket (pl. antisztatikus csuklópánt), ha a nyomtatott áramkörrel dolgozik. 2. A ComfoSense használata Gombok: A Érték növelése; Következő elem kiválasztása. B Érték csökkentése; Előző elem kiválasztása. C OK Váltás; Jóváhagyás. D AUTO MAN Automatikus működés; Manuális működés. E MENU Belépés a menübe; Kilépés a menüből. Kijelzés: 1 Szöveg; Idő. 2 Érték (program, paraméter, hőmérséklet, idő). 3 Fok Celsius/Fahrenheit**; Százalék. 4 ComfoHood*. 5 Befúvó ventilátor be/ki; Elszívó ventilátor be/ki. 6 Ventilátor fokozat. 7 Éjszakai hűtés aktív. 8 Külső értékelő* felülírja a szellőzési beállításokat. 9 A program indulási ideje; A program vége. * Csak akkor érhető el, ha az említett funkció csatlakoztatva van. ** Az F hőmérséklet kijelzés 2 fokos lépésekben történik. A szimbólumok jelentése: 1 WAIT Elfoglalt a beállítással. Várjon míg a számláló eléri a 0-át. 1 SHIFT A gomb második funkciója aktív. 1 TIMER A szellőzési beállítást felülírta egy időzített funkció. 4 ComfoHood* aktív. 5 Befúvó ventillátor kikapcsolva. 5 Elszívó ventilátor kikapcsolva. 6 Magas ventilátor fokozat. 3

4 6 Közepes ventilátor fokozat. 6 Alacsony ventilátor fokozat. 6 A ventilátor nagyon alacsony sebességfokozaton (csak akkor válassza ezt a lehetőséget, ha senki nincs otthon). 7 Éjszakai hűtés aktív. D Manuális működés jelző; Automata működés jelző. * Csak akkor érhető el, ha az említett funkció csatlakoztatva van. 2.1 Automatikus (AUTO) működés Automata működésnél a berendezés automatikusan közli a szellőztető egységgel, melyik szellőzési beállítás szükséges. Az alap szellőzési beállítás a közepes (2. pozíció). Nyolc kivétel programozható a berendezésbe (lásd a Program beállítása részt). A berendezés automata működési üzemmódban van ha AUTO jelzés látható. Nyomja meg az AUTO/MAN gombot az automata üzemmód kapcsolására. 2.2 Manuális (MAN) működés Manuális üzemmódban a berendezés előre programozott beállításai (időlegesen) felülírásra kerülnek. Időleges felülírás: Nyomja meg a vagy a gombot a ventilátor fokozat növelésére vagy csökkentésére. A manuális üzemmód felülírja az aktuális programot. A jelzés a MAN jelzésre mutat. A következő program újra felülírja a manuális üzemmódot. Nyomja meg az AUTO/MAN gombot az automatikus üzemmódra való visszatéréshez. Állandó felülírás: 1. Nyomja meg az AUTO/MAN gombot a manuális üzemmódba kapcsoláshoz. 2. Nyomja meg a vagy a gombot a ventilátor fokozat növelésére vagy csökkentésére. A jelzés a MAN jelzésre mutat. A berendezés manuális üzemmódban marad amíg az AUTO/ MAN gombot újra meg nem nyomja. 2.3 Menü elérése Belépés a felhasználói menübe A felhasználó menübe való belépéshez nyomja meg a MENU gombot. A felhasználó menüben a következő lehetőségek közül tud választani: HOOD*, TIMER HOOD*, PARTY TIMER*, PROG, CLOCK és BACK. Kilépés a menüből Az előző menüszintre lépéshez: 1. Nyomja meg a vagy a gombot a BACK (vissza) opciót 2. Nyomja meg az OK gombot a jóváhagyáshoz. A fő képernyőre való közvetlen visszalépésre nyomja meg a MENU gombot. Ha hosszabb ideig egyetlen gombot sem használ, a berendezés automatikusan visszalép a fő képernyőre. Belépés a szakértői menübe A belépéshez: 1. Nyomja meg az OK gombot. A SHIFT kijelzés jelenik meg 8 másodpercre. 2. Nyomja meg a MENÜ gombot mielőtt a SHIFT jelzés eltűnne. A kijelzőn a COMF jelzés jelenik meg. Szakértői menüben a következő lehetőségek közül választhat: COMF, FAN, PARAM, STATE, INIT, TEST és BACK. 2.4 A ComfoHood kapcsolása Ez a funkció csak akkor látható, ha ComfoHood (szagelszívó érzékelővel) van csatlakoztatva. A ComfoHood bekapcsolása 1. Nyomja meg a MENU gombot. A kijelzőn a HOOD jelzés látható. 2. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn az ON jelzés látható 2 másodpercig. jelzés látható a fő kijelzőn. A ComfoHood kikapcsolása 1. Nyomja meg a MENU gombot. A kijelzőn a HOOD jelzés látható. 2. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn az OFF jelzés látható 2 másodpercig. 2.5 A ComfoHood időzített kapcsolása Ez a funkció csak akkor látható, ha ComfoHood (szagelszívó érzékelővel) van csatlakoztatva, és késleltetési idő van programozva a PARAM P20 menüpontban. A ComfoHood időzítő bekapcsolása 1. Nyomja meg a MENU gombot. A kijelzőn a HOOD jelzés látható. 2. Nyomja meg a gombot a HOOD, TIMER lehetőség 3. Nyomja meg az OK gombot. A kijelzőn a TIMER ON jelzés látható. 4. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn az OK jelzés látható 2 másodpercig. A TIMER szöveg látható a fő kijelzőn. A ComfoHood időzítő kikapcsolása A ComfoHood időzítő automatikusan kikapcsol ha letelt a PA- RAM P20 pontban beállított idő. A ComfoHood időzítő közvetlen kikapcsolásához: 1. Nyomja meg a MENU gombot. A kijelzőn a HOOD jelzés jelenik meg. 2. Nyomja meg a gombot a HOOD, TIMER lehetőség 3.Nyomja meg az OK gombot. A kijelzőn a TIMER OFF jelzés jelenik meg. 4.Hagyja jóvá az OK megnyomásával. A kijelzőn az OK jelzés jelenik meg 2 másodpercig. Vagy nyomja meg a vagy a gombot. 2.6 A PARTY TIMER (parti időzítő) kapcsolása A szellőzés egy előre beállított időre magasabb fokozatra kapcsolható. Ez hasznos lehet, ha nagyobb szellőzési fokozatra van szükség rövidebb időre. 4

5 A PARTY TIMER bekapcsolása Ez a funkció csak akkor látható, ha késleltetési idő lett beállítva a PARAM P27 menüben. 1. Nyomja meg a MENU gombot. A kijelzőn a HOOD vagy a PAR- TY TIMER jelzés látható. 2. Ha a kijelzőn a HOOD jelzés látható, nyomja meg a vagy a gombot a PARTY TIMER kiválasztására. 3. Nyomja meg az OK gombot. A kijelzőn a TIMER ON jelzés látható. 4. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn az OK jelzés látható 2 másodpercig. A TIMER jelzés látható a fő kijelzőn. A PARTY TIMER kikapcsolása A PARTY TIMER automatikusan kikapcsol a PARAM P27 pontban beállított idő letelte után. A PARTY TIMER közvetlen kikapcsolásához: 1. Nyomja meg a MENU gombot. A kijelzőn a HOOD vagy a PAR- TY TIMER jelzés jelenik meg. 2. Ha a HOOD jelzés látható, nyomja meg a vagy a gombot a PARTY TIME 3. Nyomja meg az OK gombot. A kijelzőn a TIMER OFF jelzés jelenik meg. 4. Hagyja jóvá az OK megnyomásával. A kijelzőn az OK jelzés jelenik meg 2 másodpercig. Vagy nyomja meg a vagy a gombot. 2.7 Szellőzési program (PROG) Példa: Program Tevékenység Hét napjai Időszak Prog 1 Zuhanyozás MO-FR 7:00 8:00 Prog 2 Üres otthon MO-FR 9:00 17:00 Prog 3 Ebédfőzés MO-FR 12:30 13:00 Prog 4 Reggeli WEEK 6:00 10:00 Ventilátor fokozat Prog 5 Ebéd MO-FR 12:00 14:00 A programok átfedhetik egymást. A legrövidebb program lesz a vezető és felülír bármilyen hosszabb programot. A legkevesebb napra vonatkozó program lesz a vezető program. A fenti példában a Prog 1 felülírja a Prog 4-et. Ha vannak programok ugyanazokra a napokra, akkor a legrövidebb időszakra vonatkozó program lesz a vezető program. A fenti példában a Prog 3 felülírja a Prog 2-t. Ha két egymást átfedő program ugyanolyan hosszú, akkor a legkisebb programszámú program lesz a vezető program. A fenti példában a Prog 3 felülírja a Prog 5-öt. Minden nap a programban 3:00-kor kezdődik és 2:59- kor fejeződik be. Program beállítása 1. Nyomja meg a MENU gombot. 2. Nyomja meg a gombot a program (PROG) 3. Nyomja meg az OK gombot a jóváhagyáshoz. SET jelzés A program száma látható. Legfeljebb 8 program állítható be. Ha mind a 8 program be van állítva, akkor a PROG 8 szöveg látható a SET helyett. 4. Opcionális: nyomja meg a vagy a gombot a korábban beállított program kiválasztásához és megváltoztatásához. A PROG jelzés A program száma látható. 5. Nyomja meg az OK gombot a jóváhagyáshoz. A hét napjai kijelzés 6. Nyomja meg a vagy a gombot a hét napjainak A következő szakaszok választhatók ki: MON = Hétfő TUE = Kedd WED = Szerda THU = Csütörtök FRI = Péntek SAT = Szombat SUN = Vasárnap MO FR = Hétfőtől péntekig SA SU = Szombat és vasárnap WEEK = A hét minden napján 7. Nyomja meg az OK gombot a jóváhagyáshoz. A START (kezdőidő) jelzés jelenik meg. Az óra kijelzés 8. Nyomja meg a vagy a gombot az óra 9. Nyomja meg az OK gombot a jóváhagyáshoz. A perc jelzés 10. Nyomja meg a vagy a gombot a perc 11. Nyomja meg az OK gombot a jóváhagyáshoz. Az END (vége) jelzés jelenik meg. Az óra jelzés 12. Nyomja meg a vagy a gombot az óra 13. Nyomja meg az OK gombot a jóváhagyáshoz. A perc jelzés 14. Nyomja meg a vagy a gombot a perc 15. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn a SET jelzés látható. A ventilátor fokozat jelzés 16. Nyomja meg a vagy a gombot a ventilátor fokozat A következő ventilátor fokozatok választhatók ki: AWAY = Nagyon lassú; LOW = Lassú; MED = Közepes; HIGH = Magas; 17. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn az SAVED (mentve) jelzés látható 2 másodpercig. Ezután a SET A következő program száma látható. 18. Nyomja meg a MENU gombot a fő menühöz való visszatéréshez, vagy lépjen vissza a 4. ponthoz más program beállításához. Egy program törlése 1. Nyomja meg a MENU gombot. 2. Nyomja meg a vagy a gombot a program 3. Nyomja meg az OK gombot a jóváhagyáshoz. SET jelzés A program száma látható. 4. Nyomja meg a vagy a gombot a törölni kívánt program A PROG jelzés A program száma látható. 5. Nyomja meg az OK gombot hétszer anélkül, hogy bármit változtatna. A kijelzőn a BACK jelzés látható. 6. Nyomja meg a vagy a gombot a DEL (törlés) 7. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn a DONE (elvégezve) jelzés látható 2 másodpercig. A SET jelzés A következő program száma látható. 8. Nyomja meg a MENU gombot a fő menübe való visszatéréshez, vagy lépjen a 4. ponthoz más program törléséhez. 5

6 A programok száma mindig egymást követi. A magasabb számú program eggyel csökken hogy kitöltse a törölt program helyét. A jelenleg futó program kijelzése 1. Nyomja meg az OK gombot. A kijelzőn a SHIFT jelzés látható 8 másodpercig. 2. Nyomja meg az AUTO MAN gombot mielőtt a SHIFT jelzés eltűnik. A kijelzőn a NOW jelzés látható és alatta a vezető program száma. Ha nincs aktív program, akkor két vonal jelenik meg a szám helyett. 2.8 Az óra (CLOCK) beállítása 1. Nyomja meg a MENU gombot. 2. Nyomja meg a vagy a gombot a CLOCK 3. Nyomja meg az OK gombot a jóváhagyáshoz. A nap jelzés 4. Nyomja meg a vagy a gombot a nap A következő napok választhatók ki: MON = Hétfő TUE = Kedd WED = Szerda THU = Csütörtök FRI = Péntek SAT = Szombat SUN = Vasárnap 5. Nyomja meg az OK gombot a jóváhagyáshoz. Az óra jelzés 6. Nyomja meg a vagy a gombot az óra 7. Nyomja meg az OK gombot a jóváhagyáshoz. A perc jelzés 8. Nyomja meg a vagy a gombot a perc 9. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn a SAVED (mentve) jelzés látható 2 másodpercig. A menü automatikusan bezáródik. 2.9 A COMF (komfort hőmérséklet) beállítása A szellőztető egység igyekszik a lehető legkellemesebb levegő hőmérsékletet biztosítani a beállított komfort hőmérséklet alapján. Érdemes a komfort hőmérsékletet ugyanarra a hőmérsékletre állítani, mint amire a központi fűtés hőszabályzóján van beállítva. 1. Nyomja meg az OK gombot. A kijelzőn a SHIFT jelzés látható 8 másodpercig. 2. Nyomja meg a MENU gombot mielőtt a SHIFT felirat eltűnne. A kijelzőn a COMF jelzés látható. 3. Nyomja meg az OK gombot a jóváhagyáshoz. A jelenleg beállított hőmérséklet 4. Nyomja meg a vagy a gombot a komfort hőmérséklet 5. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn a SAVED jelzés látható 2 másodpercig. A menü automatikusan lezárásra kerül A ventilátor (FAN) kapcsolása Ha szükséges, a befújt (IN) vagy elszívott (OUT) ventilátor a szellőztető egységbe manuálisan kikapcsolható. Ez megakadályozza a nem kívánt szagok befújását. Tartsa szem előtt, hogy a ventilátor ideiglenes kikapcsolása megbénítja a lakás kiegyensúlyozott szellőzési rendszerét így ne felejtse el újra bekapcsolni. Mikor nem kapcsolható a ventilátor? Annak érdekében, hogy egy kandalló kéményből a levegőt visszaszívja a szellőző egység el van látva egy nyílt tűz programmal. Ha ez a nyílt tűz program be van kapcsolva, akkor a befúvó (IN) vagy elszívó (OUT) ventilátor nem kapcsolható ki manuálisan. Mikor nem kapcsolható be a befúvó (IN) ventilátor? A befúvó (IN) ventilátor nem csak manuálisan működtethető, de a szellőző egység automatikusan is vezérelheti. Ez előfordulhat télen, hogy megóvja a szellőztető egységet a fagyástól. Ha a befújt levegő (IN) túl hideg a szellőztető egységnek, akkor a befújt levegő (IN) ventilátor automatikusan kikapcsol. Ebben az esetben a befújt levegő (IN) ventilátor nem kapcsolható ki manuálisan. 1. Nyomja meg az OK gombot. A kijelzőn a SHIFT jelzés látható 8 másodpercig. 2. Nyomja meg a MENU gombot mielőtt a SHIFT felirat eltűnik. A kijelzőn a COMF jelzés látható. 3. Nyomja meg a gombot egyszer. A kijelzőn a FAN jelzés látható. 4. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn az IN, OFF jelzés látható. 5. Nyomja meg a vagy a gombot annak kiválasztásához, hogy melyik ventilátor legyen kikapcsolva. A következő lehetőségek közül választhat. IN OFF = a befúvó ventilátor kikapcsolva; OUT OFF = az elszívó ventilátor kikapcsolva; BOTH ON = mindkét ventilátor bekapcsolása. 6. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn a SAVED jelzés látható 2 másodpercig. A menü automatikusan lezárul. A kiválasztott opció jele látható. A kikapcsolt ventilátor nem kapcsol vissza automatikusan. Ne felejtse el visszakapcsolni később a ventilátort A paraméterek (PARAM) beállítása A szellőztető egység egyes funkcióinak értéke megváltoztatható a paraméterek menüben. Például a parti időzítő PARTY TIMER késleltetési ideje. A paraméterek menü értékeinek jelentését és mértékét a szellőző egység használati útmutatójában találja meg. 1. Nyomja meg az OK gombot. A kijelzőn a SHIFT jelzés látható 8 másodpercig. 2. Nyomja meg a MENU gombot mielőtt a SHIFT felirat eltűnik. A kijelzőn a COMF jelzés látható. 3. Nyomja meg a vagy a gombot a PARAM 4. Nyomja meg az OK gombot a jóváhagyáshoz. A P1 paraméter szám 5. Nyomja meg a vagy a gombot a paraméter főmenü számának 6. Nyomja meg az OK gombot a jóváhagyáshoz. A második szám a kiválasztott szám mellett 7. Nyomja meg a vagy a gombot a paraméter almenü számának 8. Nyomja meg az OK gombot a jóváhagyáshoz. A paraméter érték eltűnik. 9. Ha a megjelenő érték villog, nyomja meg a vagy a gombot a paraméter értékének megváltoztatásához. Csak a villogó paraméter értéke változtatható meg. 10. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn a SAVED jelzés látható 2 másodpercig. A paraméter almenü száma 6

7 11. Nyomja meg a MENU gombot a fő menühöz való visszatéréshez, vagy nyomja meg a vagy a gombot a BACK kiválasztásához (jóváhagyás az OK gombbal) és térjen vissza az 5. ponthoz, vagy menjen vissza a 7. lépésig más program beállításához Állapot (STATE) lekérése Az állapot menü megnyitása 1. Nyomja meg az OK gombot. A kijelzőn a SHIFT jelzés jelenik meg 8 másodpercre. 2. Nyomja meg a MENU gombot mielőtt a SHIFT felirat eltűnik. A kijelzőn ekkor a COMF felirat látható. 3. Nyomja meg a vagy a gombot a STATE 4. Hagyja jóvá az OK gombbal a STATE menü megnyitását. Az állapot menüben a következő lehetőségeket találja: FLTR CHECK (szűrő ellenőrzés), GEO HEAT* (geotermikus fűtés), PRE HEAT* (előfűtés) és FROST PROT (fagyvédelem). FLTR CHECK (szűrő ellenőrzés) menü A FLTR CHECK felirat mellett a koszos szűrő figyelmeztetés heteinek száma jelenik meg. GEO HEAT * menü 5. Nyomja meg a gombot a GEO HEAT* A GEO HEAT* szöveg alatt jelzi, hogy a ComfoFond-L (EW T) szivattyú be (1) vagy kikapcsolt (0) állapotban van. PRE HEAT * menü 5. Nyomja meg a gombot a PRE HEAT* A PRE HEAT* szöveg alatt jelzi, hogy a szellőztető rendszer előfűtő eleme be (1) vagy kikapcsolt (0) állapotban van. FROST PROT menü 5. Nyomja meg a gombot a FROST PROT A FROST PROT szöveg alatt jelzi, hogy a szellőztető rendszer fagyvédelme be (1) vagy kikapcsolt (0) állapotban van. * Csak akkor érhető el, ha az említett funkció csatlakoztatva van. Kilépés az állapot menüből 6. Nyomja meg a vagy a gombot a BACK (vissza) opciót 7. Hagyja jóvá az OK megnyomásával. 8. Nyomja meg a MENU gombot a főmenübe való visszalépéshez Az órabeállítás (CLOCK) biztonsági tápellátása A berendezés legalább egy órán át képes megtartani az óra beállítását áramkimaradás esetén is. Ezután azonban az órát újra be kell állítani. Mielőtt a biztonsági tápellátás teljes mértékben funkcinálna, a berendezésnek minimum 20 percig áramellátást kell kapnia A paraméterek menü értékei mindig mentésre kerülnek. 3. Hibaüzenetek Ha a szűrőket tisztítani vagy cserélni kell, a kijelzőn az FLTR or FLTR, EXT* jelzés látható. Tisztítsa meg, vagy cserélje ki a szűrőket a szellőztető egység használati útmutatójában leírtak szerint. A szellőztető egység hibás működése esetén a kijelzőn az ER- ROR jelzés látható és a megfelelő hibakód. A kijelzett hibakód jelentését és azt, hogyan lehet megoldani a problémát, megtalálható a szellőztető egység használati útmutatójában. A következő hibakódok csak a berendezésen jelennek meg: Kód FLTR FLTR, EXT COMM, ERROR Leírás Belső szűrő szennyeződött Külső szűrő szennyeződött Nincs kommunikáció a szellőztető egység és a berendezés között. A szűrő (FLTR) hibaüzenet törlése 1. Nyomja meg az OK gombot a törlés menübe való belépéshez. 2. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn a DONE jelzés látható 2 másodpercig. A menü automatikusan bezáródik. A külső szűrő (FLTR EXT) hibaüzenet törlése Miután megtisztította vagy kicserélte a külső szűrőt a használati útmutatóban leírtak szerint, a hibakód automatikusan törlődik. Hibaüzenetek törlése 1. Nyomja meg a MENU gombot. 2. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn az OK jelzés látható 2 másodpercig. A menü automatikusan bezáródik. 4. Beüzemelés Húzza ki a szellőztető egység tápellátását mielőtt a berendezés beüzemelésébe kezdene. Mindig kövesse a helyi biztonsági szabályokat. A szerelés során győződjön meg arról, hogy MINDEN csavar meg van húzva. Az ebben a fejezetben említett jelölések a használati útmutató végén lévő ábrákra vonatkoznak. 1. Ha szükséges: csatlakoztassa az I fali tokot a H tiplikhez és csavarja a G csavarokkal a falra. 2. Erősítse az A feli keretet az F** csavarokkal a falhoz, az I fali szerelő tokhoz vagy szerelő laphoz**. 3. Dugja keresztül a kommunikációs kábelt a kívánt kivitelű X kereten és a D átméretező kereten. 4. Csatlakoztassa a kommunikációs kábelt a szellőztető egység és a berendezés közé a használati útmutató végén található 5. ábrán látható módon. A kábellel kapcsolatos követelmények: Maximális hossz: 50m Erek száma: 4 Ajánlott átmérő: 0,60 mm 2 Minimum átmérő: 0,25 mm 2 Maximális átmérő: 1,00 mm 2 5. Csavarja fel a B berendezést (az X dizájn kerettel és a D átméretező ablakkal) az E csavarokkal az A kerethez. Ha cseréli, használja a következő csavarokat: PT10 edzett és galvanizált acél csavar 2,2x12 PT10 M2. 2 x 12 cross recess plan plas-fix45 6. Nyomja a C borítást a helyére. A borító eltávolításához húzza le a borítót erősen. Ne használjon túl nagy erőt. A berendezés újra aktiválódik 30 másodperccel azután, hogy a borítót visszahelyezte rá. 7

8 5. Beüzemelés 5.1 Tápellátás Ha az óra (CLOCK) biztonsági tápellátása üres, a berendezés az induló képernyők sorát mutatja a feltöltődés után közvetlenül. Minden képernyő 1 másodpercre jelenik meg. Az induló képernyők a következők: 1. Minden ikon megjelenik egyszer; 2. A szoftver verzió kijelzésre kerül; 3. A POWER felirat megjelenik; 4. Az OK felirat megjelenik; 5. A COMM felirat megjelenik; 6. A kommunikáció státusza kijelzésre kerül. OK: működő kommunikáció ERROR: nincs megfelelő kommunikáció a szellőztető rendszerrel több mint 10 másodperce. A COMM, ERROR folyamatosan a képernyőn marad. Ha működik a kommunikáció, a berendezés automatikusan belép az óra (CLOCK) menübe. Ezt a villogó nap mutató jelzi. Ekkor beállíthatja a pontos időt (Lásd 2.8 Az óra beállítása a 4. ponttól). 5.2 A programozási üzemmód (INIT) be és kikapcsolása INIT bekapcsolása 1. Nyomja meg az OK gombot. A kijelzőn a SHIFT jelzés jelenik meg 8 másodpercre. 2. Nyomja meg a MENU gombot mielőtt a SHIFT felirat eltűnne. A kijelzőn a COMF felirat jelenik meg. 3. Nyomja meg a vagy a gombot az INIT 4. Nyomja meg az OK gombot. A kijelzőn az INIT ON felirat villan fel. 5. Hagyja jóvá az OK megnyomásával. A kijelzőn az OK jelzés jelenik meg 2 másodpercig. Az INIT felirat látható a fő menüben. INIT kikapcsolása A programozási üzemmód (INIT) automatikusan kikapcsol egy fél óra után, vagy: 1. Nyomja meg az OK gombot. A kijelzőn a SHIFT jelzés jelenik meg 8 másodpercre. 2. Nyomja meg a MENU gombot mielőtt a SHIFT felirat eltűnne. A kijelzőn a COMF felirat jelenik meg. 3. Nyomja meg a vagy a gombot az INIT 4. Nyomja meg az OK gombot. A kijelzőn az INIT OFF felirat villan fel. 5. Hagyja jóvá az OK megnyomásával. A kijelzőn az OK jelzés jelenik meg 2 másodpercig. 5.3 A paraméterek menü beállítása A paraméterek beállítása speciális munka. Semmiképpen ne állítsa a paramétereket saját maga, ha nem tudja pontosan, mi lesz az eredménye. 1. Nyomja meg az OK gombot. A kijelzőn a SHIFT jelzés jelenik meg 8 másodpercre. 2. Nyomja meg a MENU gombot mielőtt a SHIFT felirat eltűnne. A kijelzőn a COMF felirat jelenik meg. 3. Nyomja meg a vagy a gombot a PARAM 4. Nyomja meg az OK gombot a jóváhagyáshoz. A paraméter száma 5. Nyomja meg a gombot kétszer a PASSW (jelszó) 6. Nyomja meg az OK gombot a jóváhagyáshoz. A 0 jelszó szám megjelenik. 7. Nyomja meg a gombot a Nyomja meg az OK gombot a jóváhagyáshoz. P3 9. Nyomja meg a vagy a gombot a paraméter főmenü számának 10. Nyomja meg az OK gombot a jóváhagyáshoz. A választott szám melletti szám 11. Nyomja meg a vagy a gombot a paraméter almenü számának 12. Nyomja meg az OK gombot a jóváhagyáshoz. Ha az első választott paraméter szám 8: a harmadik szám a választott szám mellett Más esetekben: a paraméter érték eltűnik. Ugorjon a 15. lépéshez. 13. Nyomja meg a vagy a gombot az utolsó paraméter almenü számának Press or to choose the final 14. Nyomja meg az OK gombot a jóváhagyáshoz. A paraméter érték eltűnik. 15. Ha a választott érték villog, nyomja meg a vagy a gombot a paraméter érték megváltoztatásához. Csak a villogó paraméter érték változtatható meg. 16. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn a SAVED jelzés látható 2 másodpercig. A fő paraméter menü száma 17. Nyomja meg az OK gombot a jóváhagyáshoz. A kijelzőn az SAVED jelzés látható. 18. Nyomja meg a MENU gombot a fő menübe való visszatéréshez. A jelszó (14) körülbelül még 5 percig aktív marad. Vagy lépjen vissza a 9. ponthoz más program A ComfoSense specifikus paraméterek listája (nincsenek a szellőztető egységben) P# Min. Max Alapérék Leírás Az új heti program alapértelmezett indulási ideje Az új heti program alapértelmezett befejezési ideje Alapértelmezett sebesség fokozat: 0 = away; 1 = low; 2 = medium; 3 = high; 4 = sensor* RF engedélyezve (1) RF letiltva (0) Óra látható az induló képernyőn (1) Óra nem látható az induló képernyőn (0) Az éjszakai hűtés szimbólum látható az induló képernyőn (1) Az éjszakai hűtés szimbólum nem látható az induló képernyőn (0) 8

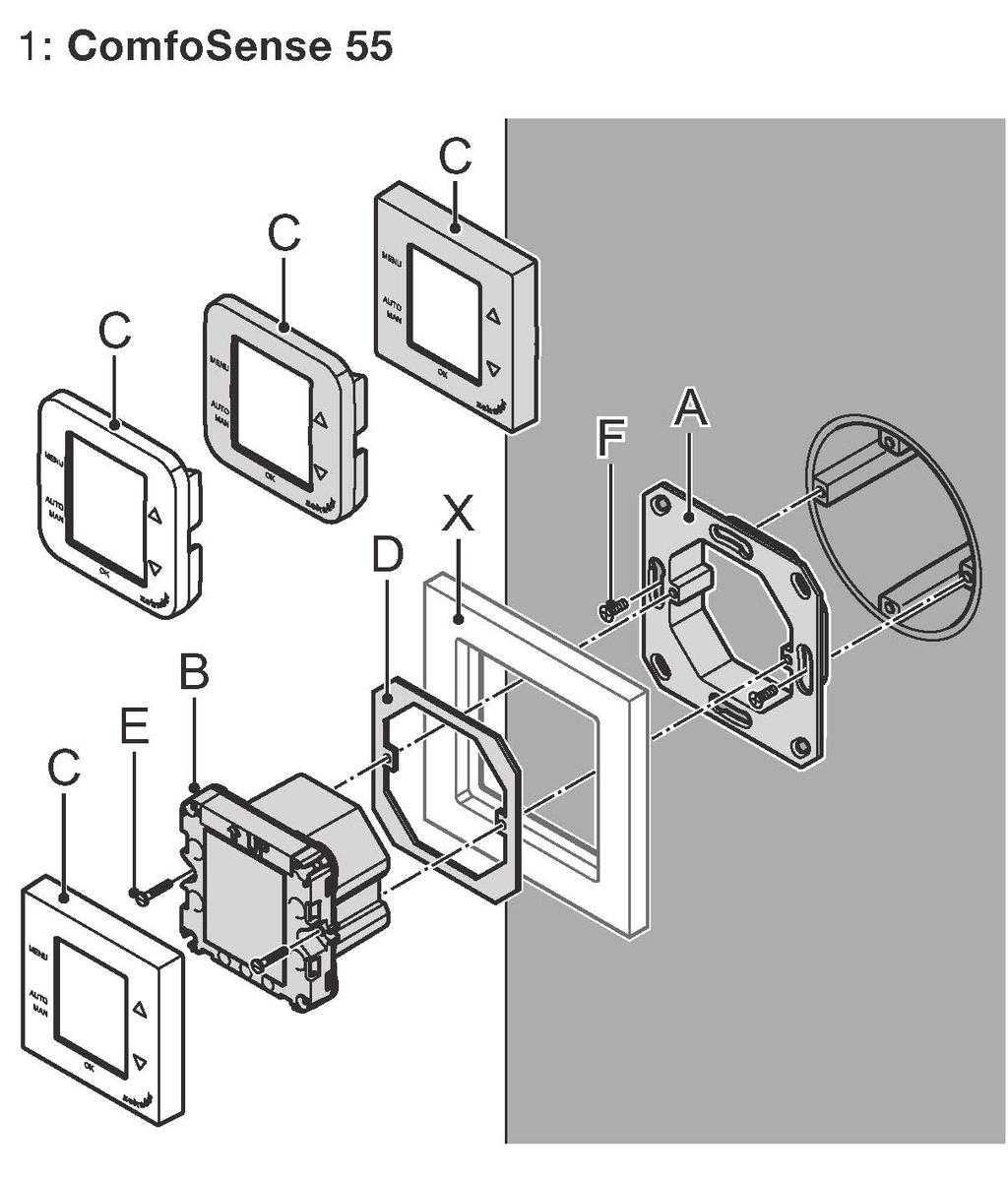

9 Hőmérséklet Fahrenheitben** (1) Hőmérséklet Celsiusban (0) Szoftver változat (csak olvasható) RF elérés minősége 1 = gyenge; 5 = jó Szellőztető program visszaállítása gyári értékre (Reset). * Csak akkor érhető el, ha az említett funkció csatlakoztatva van. ** Az F hőmérséklet kijelzés 2 fokos lépésekben történik. A paraméterek teljes listáját a szellőztető egység használati útmutatójában találja meg. 5.4 A szellőztető rendszer önellenőrzésének (TEST) aktiválása TEST aktiválása 1. Nyomja meg az OK gombot. A kijelzőn a SHIFT jelzés jelenik meg SHIFT 8 másodpercre. 2. Nyomja meg a MENU gombot mielőtt a SHIF T felirat eltűnik. A kijelzőn a COMF jelzés jelenik meg. 3. Nyomja meg a vagy a gombot a TEST kiválasztására. 4. Nyomja meg az OK gombot. A kijelzőn a TEST ON felirat 5. Hagyja jóvá az OK megnyomásával. A kijelzőn az OK jelzés jelenik meg 2 másodpercig. A TEST felirat látható a fő menüben. 3. ábra: ComfoSense 67 szerelő dobozzal TEST kikapcsolása Az önellenőrzés (TEST) automatikusan kikapcsol lefutás után. A fali doboz és az F csavarok nem gyári tartozékok. 9

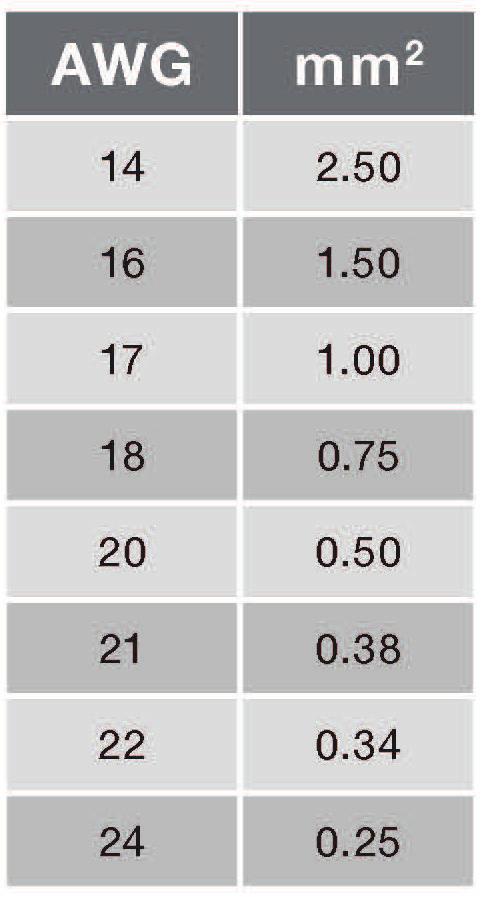

10 4. ábra: Vezetékezési séma 10
