Áramszedők, villamos vontatási alállomások, felsővezetékek. Vill.vont

Átírás

1 Áramszedők, villamos vontatási alállomások, felsővezetékek Vill.vont

2 Az áramszedőkről

3 Az áramszedők áttekintése

4 A V43 mozdony áramszedője

5

6 Az áramszedő saru geometriája

7 A DB korszerűbb ollós áramszedője

8 Az áramszedő erőkapcsolata a munkavezetékkel

9 Erő-emelkedés karakterisztika az áramszedő fel-le mozgásakor

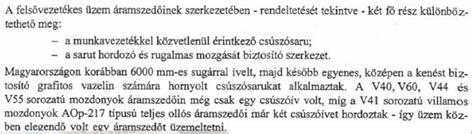

10 Az áramszedők üzemi tulajdonságai

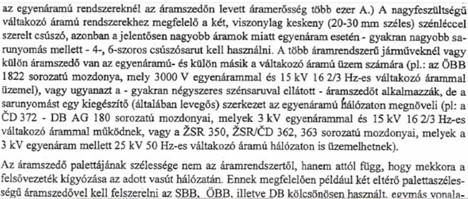

11 Egyenáramú vasutak áramszedői

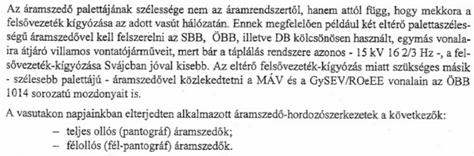

12 Palettaméretek. Törőelemek alkalmazása

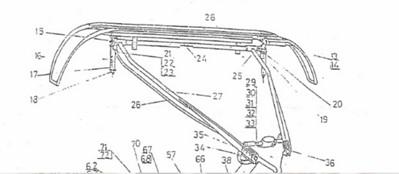

13 Az AFP áramszedő

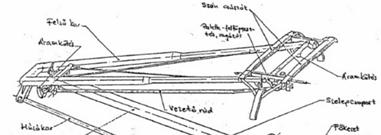

14 és alkatrészeinek elnevezése

15 Légrugós áramszedők tetszőleges finomságú nyomó/emelő erő értékekhez és karakterisztikákhoz

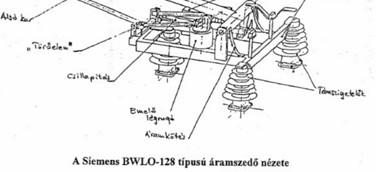

16 A Siemens BWLO-128-as áramszedője (Taurus is)

17 A Schunck cég ferde fektetésű légrugós áramszedője, az IC (DB) 300km/h sebességű motorvonataira

18 Francia áramszedő

19 A francia áramszedő saruja. A saru áramterhelése

20 Szénsaruk

21 A saruk anyagának megválasztása

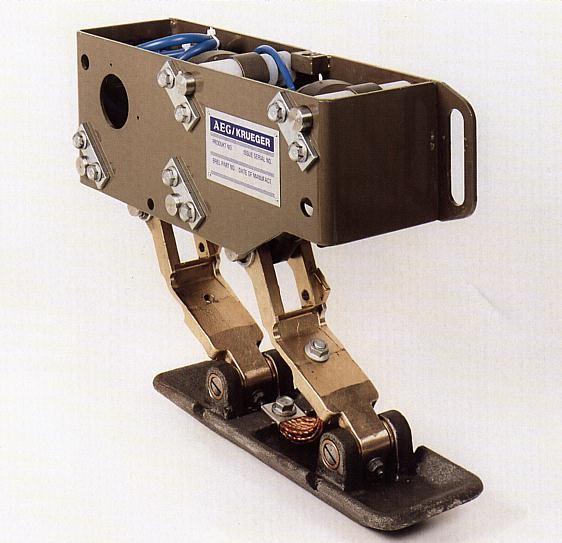

22 Metrókocsi áramszedője, AEG. A papucs rugózott és lengéscsillapított

23 Orosz metrókocsi -piros szigetelő lakkal festett fából készült- tartószerkezetű áramszedője lefelé szorított csúszó érintkezőjével, BKV. Mindkét oldali csatlakozó kábel a helyéről el van távolítva

24 Földalatti kocsi áramszedője felfelé ható erővel

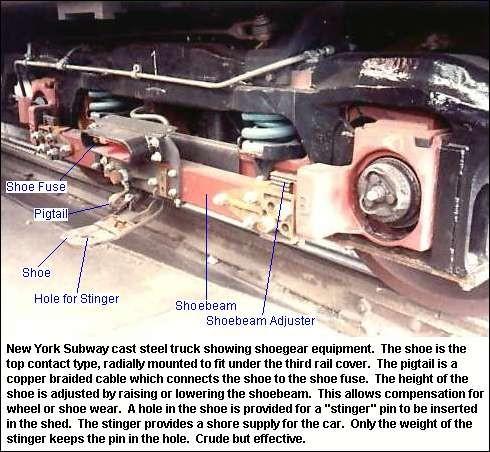

25 Áramszedő a N.Y.-i metrón

26 Nagysebességű francia rekordkísérletek áramszedői

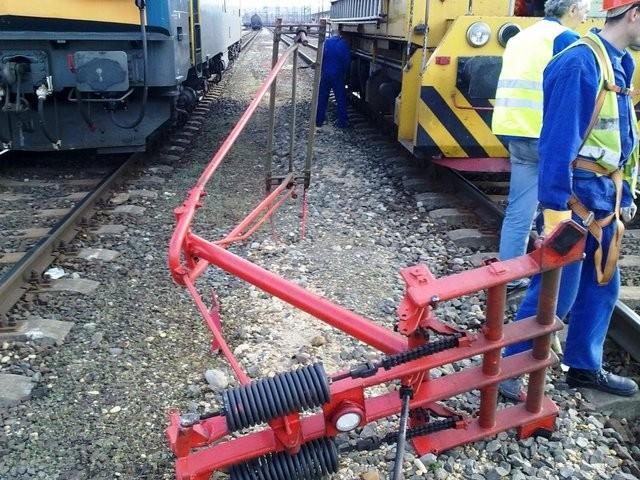

27 Megsérült, de javítható félpantográf áramszedő, előtérben emelőrugóival

28 Városi villamos áramszedője

29 A vonali energia-ellátásról

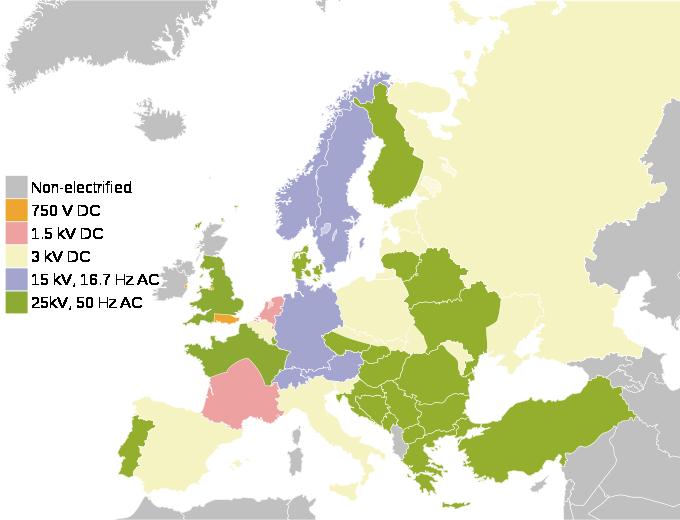

30 Villamosítási rendszerek

31 Az energiaellátás módjai: csatlakozás az országos nagyfeszültségű távvezeték-hálózathoz

32 A távvezeték felhasítása Tipikus csatlakozási mód a 110 kv-os országos hálózathoz: annak ún. felhasításával. Az országos távvezeték a vasúti transzformátor-alállomás területéről, annak belső gyűjtősínén és kapcsolóin (megszakítókon és szakaszolókon) át halad tova. A vasúti transzformátorokhoz is innen ágazik le. A 110/25 kv-os vasúti transzformátor szekunder oldala a felsővezetékhez, illetve a visszavezetést jelentő földelő rendszerhez csatlakozik, utóbbi a földelés jelképnél jelölve. (A földeléshez csatlakozást többnyire nem is jelölik, itt is pótlólagosan történt.)

33 Az ún T-elágazás módja, a legrégebbi és legegyszerűbb megoldás, újat nem építenek

34 Felhasítás nélküli, közvetlen csatlakozás az országos távvezetékhez, jellemző mai megoldás. Bonyolultabb, de az ellátás biztonságosabb

35 A fázishatár fogalmához

36 A vonali táplálási rendszerek fázishatárain telepített kapcsolók

37 Megállás a fázishatáron

38 Fázishatár a vonalon telepítve: a szomszédos alállomások által táplált, és más-más fázisvezetőkről kapott szakaszokat elválasztja. Az oszlopokon lévő szakaszoló kapcsolókat kézzel, lentről, vagy távvezérléssel lehet működtetni

39 Államhatárokon átjáró vonat felsővezetékeinek táplálása

40 A londoni földalatti egyenirányítós DC alállomásainak táplálása a 22/11 kv-os külső rendszerről

41 A felsővezetékrendszerről

42 A hazai felsővezeték rendszer általában

43 A munkavezeték

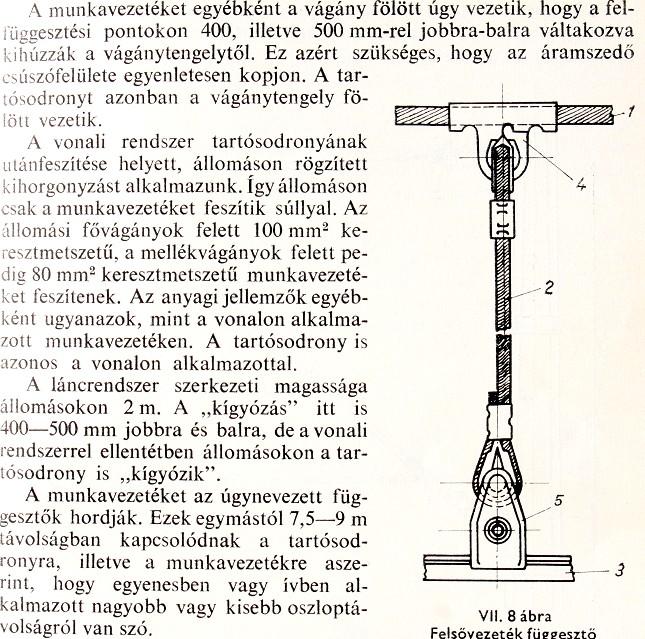

44 A munkavezeték geometriája

45 A munkavezeték kigyóztatása

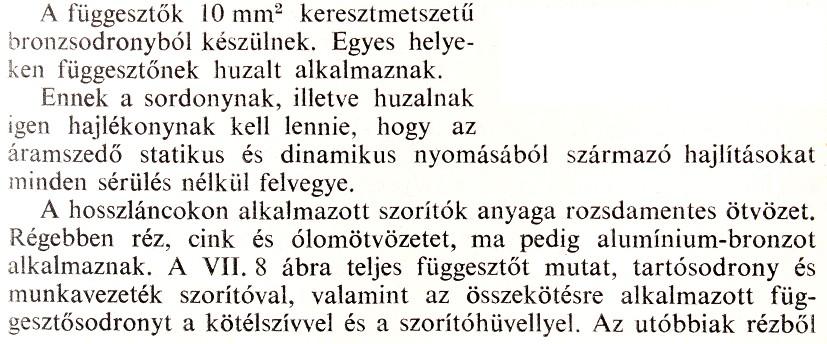

46 A felfüggesztők néhány tulajdonsága

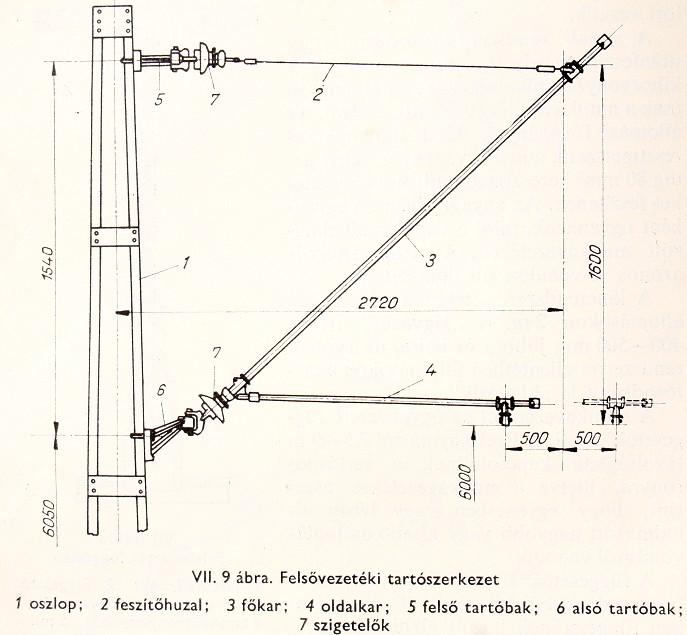

47 Tipikus felsővezetéki tartószerkezet

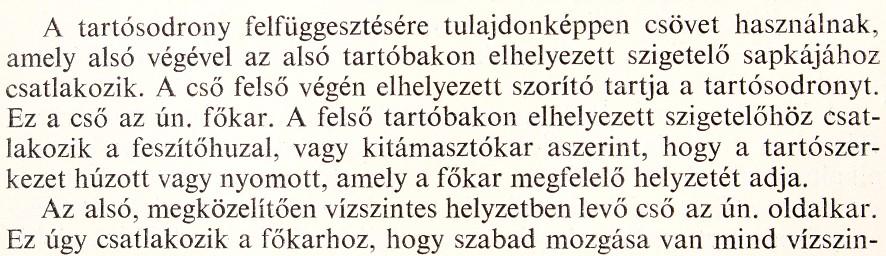

48 A felsővezetéki tartószerkezet

49 Iker munkavezetékes szakasz, a kistömegű oldalkarok egy-egy munkavezetéket tartanak előírt oldalhelyzetükben

50 A felsővezetéki tartószerkezet

51 A nyíltvonali oszlopok egyenesben és ívben

52 Felsővezeték javítása baleset miatt

53 Vonali hosszlánc-konstrukciók. Az alsó az egyenáramú táplálásoknál használatos, a köztes tartósodronnyal kapott nagyobb kábel-összkeresztmetszet révén

54 A kígyózásnál a réz felfüggesztő sodronyok is változó szöghelyzetűek. A kép a pálya irányában összenyomott, s így jobban látható, hogy a munkavezeték enged a felfüggesztéseknél az oldalirányú húzóerő-összetevőknek, meghajlik

55 Pályaívben a vonali hosszláncot az ív közép felé feszítik ki a simább áramszedő-haladás érdekében (25 kv, v=300km/h)

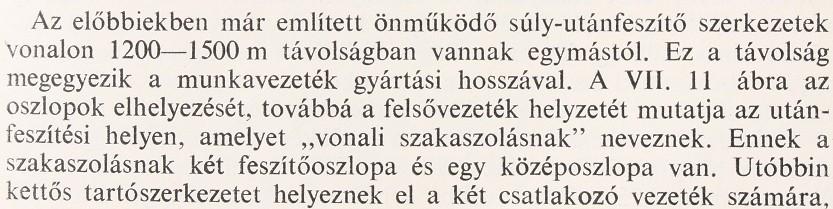

56 Az utánfeszítésről

57 A tartósodrony és a munkavezeték kihorgonyzása, feszítése

58 A feszítésről

59 Az 1000 kg-os feszítősúly az 1 tartósodronyt és a 2 munkavezetéket azonos erővel feszíti

60 Állomási keresztmező iránysodronyokkal, az ezek külső végein lévő, vízszintes irányú feszítőrugókkal

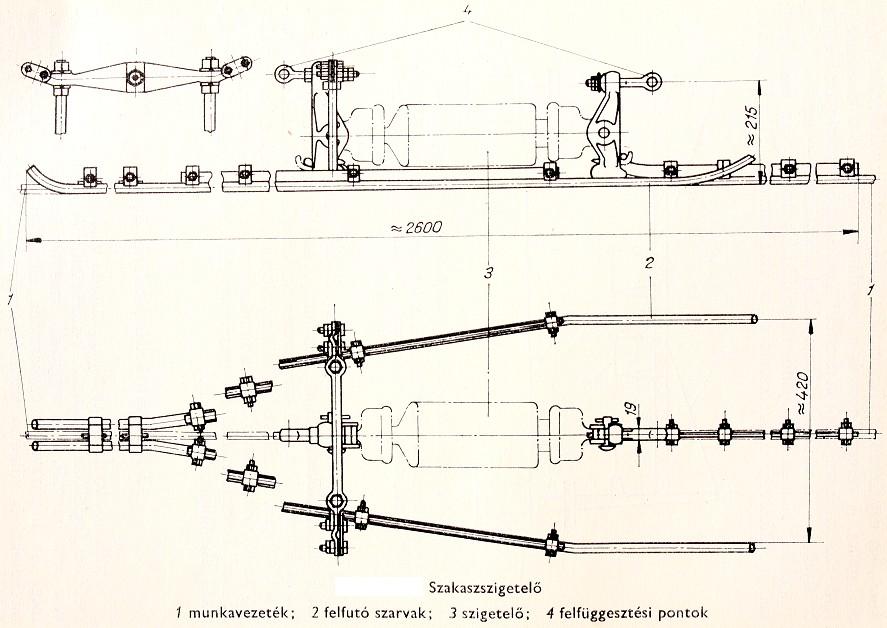

61 Felfüggesztetten elhelyezendő szakaszszigetelő

62 Szakaszszigetelő, felszerelés közben. A vízszintességet is ellenőrzik

63 Rácsos tartós járomszerkezet állomási rendszerekhez

64 A hosszlánc besüllyedése jégteher alatt (szaggatottan)

65 A munkavezeték és az áramszedés kapcsolatának nehézségei

66 folytatás

67 Gumikerekes oldaltámasztású egysínű vasút oldalsó munkavezeték-sínje és tápkábelei
