1 FEDERSCHWERT AKKOR ÉS MOST Scholler 3. szakdolgozat Készítette: Kiss Tamás

2 BEVEZETÉS: A célom az volt, hogy egy könnyen emészthető összképet adjak egy letűnt kor vívói által használt gyakorló és tornaeszközről, mai nevén a federschwert-ről. Majd ezt követően bemutassam, hogyan él tovább a múlt a mindennapi jelenben, a HEMA -ban (Historical European Martial Arts), már modern feder-ek képében. Ezen felül felmértem, majd elkészítettem a gyártási terveit egy általam választott XVI. századi fechtschwert - nek. Ennek a munkának a vázlatos folyamatáról olvashat a kedves olvasó a dolgozat végén. FEDER / FECHTFEDER / FEDERSCHWERT / FECHTSCHWERT? Mielőtt belevágnánk, tegyünk fel egy kérdést: Mi is az a federschwert (értsd: feder) és mit is jelent a neve pontosan? A legtöbb kézirat illetve kódex mely ránk maradt, nem tesz különbséget a kard és feder között, mindkettőt kardnak hívja. A német feder szó jelentése madártoll, írótoll, de a XVII. században gyakran használták fém rugók megnevezésére is, így könnyen elképzelhető, hogy a feder megnevezés az eszköz rugalmasságára utal. Ugyancsak erre enged következtetni a történelem egy jól ismert vívócéhe a Federfechter (1570, Prága) akiknek a neve látszólag összeforrt a fechtfeder megnevezéssel. Állítólag a Marx testvérek gúnyolták őket, miszerint a Federfechter-ek nem fegyverekkel vívnak, hanem pattogó rugókkal. Maga a federschwert egy modern szó, egy neologizmus, ami hozzávetőlegesen 100 éve keletkezett. Azon eszközöket hívjuk ma így, melyeket a vívás tudományának gyakorlására vagy vívótornákra készítettek. A XVI. század során a rapier folyamatosan kiszorította a hosszúkardot, mint párbajfegyvert, így a kevésbé halálos feder mint gyakorlóeszköz került előtérbe a vívócéheken belül. 1. ábra Arundel kastélyban fellelhető feder. Forrás: Mivel a fentebb említett elfoglaltságok nem kívánják meg élet kioltását vagy súlyos seb ejtését, így ezek a gyakorlóeszközök tompa éllel és lekerekített, ritkábban visszahajtott heggyel készültek, ezzel csökkentve a sérülések esélyét. Vékony penge és viszonylag nagy ricasso (Schilt) jellemezte őket. A markolat és markolatgomb tömege nagyobb a 2

3 megszokottnál, ezzel érve el, hogy az eszköz súlypontja a keresztvastól ne kerüljön túl messzire. Kiképzését tekintve inkább a blossfechten vívásforma gyakorlására alkalmasak. Ugyan nem fegyver, de a lehető legközelebb áll hozzá. Lehet-e velük ölni? Bármivel lehet, mint ahogy ezekkel is könnyedén. Erre voltak kitalálva? Nem. AKKOR : A legelső dokumentált federschwert az 1435-ös Gladiatoria fechtbuch ban (Ms.Germ.Quart.16) található, kézi rajz formájában. Ebből kiindulva az eszközök megjelenését a korai XV. századra tehetjük. Ezt a felvetést látszik igazolni, az 1452-es Peter von Danzig kézirat, ahol egy feltételezett ábrázolását láthatunk Johannes Liechtenauer nek, amint jobb kezében egy feder-t tartva ül trónusán. Ugyancsak a korábban említett hipotézist támasztja alá az 1467-es Talhoffer kódex számos illusztrációja. Feltehetően a legközismertebb felhasználásuk illetve ábrázolásuk az alábbi vívókhoz kapcsolható: 2. ábra Liechtenauer ábrázolása Forrás: - Paulus Hector Mair ( ) kinek a Fechtbücher című gyűjteményében számtalanszor találkozhatunk az eszközzel - Joachim Meÿer (ca ) ki magát Freifechter nek (szabad vívónak) vallotta magát. Az ő 1570-es Gründtliche Beschreibung der Kunst des Fechtens című vívókönyvében a hosszúkard fejezetnél ugyancsak kiemelkedő szerepet kap a feder, a legtöbb tablón megtalálható - Gérard Thibault d'anvers (ca ) 1630-as Academie de l'espée című vívókönyvében is felbukkan az eszköz a hosszúkardot forgató ellenfél kezében. A feder mint mindennap használatos gyakorló illetve tornaeszköz az 1789-es Francia forradalom idejére kezd feledésbe merülni, az azt használó művészettel karöltve. 3

4 CSOPORTOSÍTÁS: 2012-ig 23db fennmaradt, katalogizált federschwert került a köztudatba, mindegyig múzeumok illetve magángyűjtők tulajdonát képezvén. Ezen leletek alapján lehetett létrehozni egy durva csoportosítást mely alább olvasható. Az eszközök pengéinek tulajdonságaitól függően megkülönböztethetünk 4 csoportot: 1.) hegy felé vékonyodó penge 2.) párhuzamos vagy közel párhuzamos élű penge 3.) olyan pengék, ahol a pengevastagság legalább akkora, mint a markolat és a hegy erősen kerekített 4.) hegy felé szélesedő pengék A 23 fennmaradt példányból egyetlen egyről tudunk, ami az 1-es pontban említett pengetípussal rendelkezik, míg a legtöbb a 2-es illetve 4-es fajtából kerül ki. Több feltételezés is napvilágot látott, miszerint az felhasznált anyag vagy épp a készítés módja határozta meg a pengefajtát. Az is elképzelhető, hogy más alkalmakkor más fajta pengéket használták a vívók. Például gyakorláshoz merevebb, keményebb, nehezebb pengéket használtak, míg tornákon könnyebbek és rugalmasabbak voltak a felhasznált eszközök. MOST : 2017-et írunk, a HEMA reneszánszát éli. Rengeteg védőfelszerelést, gyakorló eszközt és fém fegyvert gyártó cég látott napvilágot. Az egészséges versenyhelyzetnek köszönhetően mára a vívók számos, kimagasló minőségű márka közül válogathatnak. Ezen gyártók federei közül szeretnék párat megemlíteni csak felsorolás szintjén, hogy rálátást kapjunk a manapság legnépszerűbb illetve leggyakoribb választásokra: Az első feder a felsorolásunkban az Albion Meyer fantázia névű gyakorlóeszköze. A koncepció az 1570-es Meyer kódexben feltűnő ábrázolások alapján nyerte el végső alakját. Felsorolásunk legdrágább tagja a maga 490$ -os árával. Ugyanakkor egyben kivétel is mivel működését tekintve nem igazán funkcionál federként illetve a keményfém-ötvözet bevonat, ami a pengét 3. ábra Albion Meyer feder Forrás: 4

5 borítja, roncsolja más gyártók nem felületkezelt pengéit. Inkkább egy gyűjtői darab, mintsem versenyre vagy napi használatra szánt eszköz. Felsorolásunk második tagja a világ talán legnépszerűbb gyakorló eszköze a Regenyei Armoury feder. A standard eszköz letisztult formavilággal, hegy felé keskenyedő, visszahajtott hegyű pengével kerül forgalomba. Elterjedtséget nagyban köszönheti kimagasló minőségének és hozzáférhető árának. Több versenyen, világkupán, kizárólagosan a cég által gyártott federeket lehet használni. Mára vívók ezreit lát el és tesz boldoggá nap, mint nap a cég. Csak így tovább. Elérkeztünk a harmadik állomásra a Pavel Moc féle féderekhez. Kicsit nehezebb a Regenyei Armoury társuknál illetve kicsit drágábbak is, ámbár mindegyik darab kimagasló precizitással és odaadással készül. Párhuzamos penge illetve lapított pengevég jellemzi őket. Nem ritka az g os össztömeg sem. Érdemes megemlíteni Berbekucz Viktor fegyverkovács munkásságát a federek terén. Az általa készített eszközök magas minőséget képviselnek és többük szétszerelhető, a kényelmesebb szállítás érdekében. Utolsóként megemlíteném a Hanwei által gyártott federeket. Inkább a számos eltört pengéről és alacsony árukról váltak híressé mintsem a kimagasló anyagminőségükről. A cég pengéi nem tartanak konzisztens értékeket, némelyik szabadvívásra alkalmatlan a túlzott hajlékonyságuk miatt. Ezen bemutatott és megannyi más feder-ek túlnyomó többségénél egy dolog érdekes módon közös: a pengéjük az említett csoportosítási szempontok alapján az 1-es pengetípusba esik azaz a hegyük felé keskenyednek. Ez azért is érdekes mert, mint fentebb részleteztem, ez nem igazán jellemző a fennmaradt leleteinkre. Találgatásokba nem bocsátkoznék, hogy ez a technika nyújtotta lehetőségek vagy egyéb más okokból kifolyólag alakult így, mivel csak maga ez a téma felölelne egy teljes szakdolgozatot. Gyártástechnológiailag az anyaghasználatot tekintve napjaink federei legtöbbször homogén rugóacélból készülnek, melyre őseinknek esélye sem volt szert tenni. A pengeformák milliméter pontosan szimmetrikusak, lézerrel tökéletesre vágva, így nem kell, esetleges aszimmetrikus tömegeloszlással szembesülünk. A pengek hegyei a legtöbb gyártónál visszahajtott alapból, így a biztonsággal sem lehet gondunk. A HEMA világa ma már gyakorlatilag elképzelhetetlen lenne ezen eszközök nélkül. 5

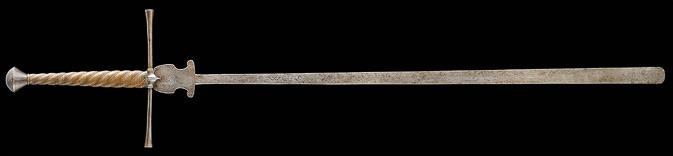

6 XVI. SZÁZADI FEDER FELMÉRÉSE Több feder-t is megvizsgáltam, mert szerettem volna, ha a dolgozatom tárgyát egy igazán impozáns darab kepézi. A választottam egy XVI. századra datálható, német származású feder, mely jelenleg Olaszországban egy magángyűjteményben lelt megbecsült otthonra. Szóbeszéd járja, hogy az eszköz magához Joachim Meyerhez köthető. 4. ábra Német feder. Forrás: Megfigyelhető a fentebbi képen, hogy az eszköz a 4-es pengecsoporthoz sorolható azaz a penge élei a hegy irányába széttartanak. Mindemellett a ricasso igencsak rendhagyó, nem találkoztam még hasonlóval. A keresztvas középen díszített, az osztója lenyúlik a pengére és támasztja. A markolat faragott fa egy a spirálok közötti bőrcsíkkal, két végén fonattal lezárva. Rendkívül finom munka. A végsúly hengeres a felső egyharmadánál egy osztással, díszítés nem található rajta. Egyszerű, de nagyszerű. Az egész feder-t a harmónia jellemezi. Sajnos az eszközt fizikailag nem tudtam felmérni, de egy olasz magángyűjtő Roberto Gotti segítségével, pár adat a rendelkezésemre állt így a többit arányosítással ki tudtam számolni a kép alapján. A feder-ről készült már napjainkban is egy-két másolat (köztük Berbekucz Viktortól), viszont tudomásom szerint egyik sem nagy darabszámban. A terveket szeretném a közeljövőben átadni a Regenyei Armoury nak és az ő segítségükkel létrehozni a mesterdarabokat. Paraméterek: - Feder teljes hossza: 1342 mm - Penge teljes hossza: 1042 mm - Markolat teljes hossza (pengetőtől mérve): 300 mm - Keresztvas teljes hossza: 278 mm - Súlypont (pengetőtől mérve): 44 mm - Penge legvékonyabb szélessége: 19,5 mm - Penge legvastagabb szélessége: 33 mm - Ricasso teljes hossza: 85 mm - Ricasso legnagyobb szélessége: 74,8 mm - Becsült tömeg g 6

7 A fentebb említett paraméterek alapján kezdtem el a mellékelt kép segítségével a gyártási tervek megrajzolását. A munkafolyamat a következő állomásokból épült fel: 1. Ricasso kialakítása CAD programmal lézervágatásra 2. Penge kialakítása CAD programmal lézervágatásra 3. Keresztvas 2D illetve 3D tervek elkészítése CAD/CAM forgácsolásra 4. Markolatgomb forgácsolási terv és utasítás elkészítése 5. Fa markolat két félből álló forgácsolási terve. A prototípuson feltételezhetően kézzel faragott verzió lesz felragasztva, mindazonáltal a sorozat gyártott verzióhoz elengedhetetlen a forgácsolt darab MI A CÉLOM EZZEL A TÍPUSÚ FEDER-REL? Nagyon ritkán látok a 4-es pengecsoportba sorolható feder-t nemzetközi szinten. Szeretném megvizsgálni, hogy milyen kihatással van egy ilyen típusú eszköz használója vívásképére illetve azon belül a gyorsaságra és technikai repertoárra. PÁR RÉSZLET AZ ELKÉSZÜLT TERVEKBŐL: 7

8 IRODALOMJEGYZÉK: Rhoarr online HEMA magaizn 2012-es cikke (szerző: Roger Norling): Rhoarr online HEMA magaizn 2011-es cikke (szerző Roger Norling): Rhoarr online HEMA magaizn 2011-es cikke (szerző Roger Norling): Wikipedia online enciklopédia: 8
