1 GYAKORLATI ÉPÜLETFIZIKA Féléves feladat / I. Oktatási épület hő- és páratechnikai, épületakusztikai és tűzvédelmi szakvéleménye Baross Gábor Közgazdasági és Két Tanítási Nyelvű Szakközépiskola 9024 Győr, Bem tér Készítették: Fekete Kristóf, Horváth Zsanett, Magyar Ferenc, Komjáthyová Nikoleta, Molnár Dávid Ferenc, Orcsik Szabolcs, Seres Dóra, Szoby Réka Katalin 1

2 Fekete Kristóf - Termográfiai épületvizsgálat és szakvélemény Horváth Zsanett - Hő- és páratechnikai épületvizsgálat és szakvélemény (ill. tanulmány összeállítása) Magyar Ferenc - Hő- és páratechnikai épületvizsgálat és szakvélemény Komjáthyová Nikoleta - Tűzvédelmi előírások és szakvélemény (műszaki leírás) Molnár Dávid Ferenc - Tűzvédelmi előírások és szakvélemény (tűzállósági fokozatok vizsgálata) Orcsik Szabolcs - Tervdokumentáció (ill. a két csoport terveinek összerajzolása) Seres Dóra - Épületakusztikai előírások és szakvélemény, ill. az épület ismertetése Szoby Réka - Épületakusztikai előírások és szakvélemény, ill. az épület ismertetése 2

3 TARTALOMJEGYZÉK TARTALOMJEGYZÉK BEVEZETÉS A vizsgált épületről HŐ- ÉS PÁRATECHNIKA Hő-és páratechnikai szakvélemény Rétegek hő- és páratechnikai számítása Helyiségek hő- és páratechnikai számítása HŐKAMERÁS ÉPÜLETVIZSGÁLAT Vizsgálati körülmények Hőkamerás vizsgálat Értékelés ÉPÜLETAKUSZTIKAI SZAKVÉLEMÉNY Az épületegyüttes környezete Az épületegyüttes vonatkozó rendeletekben rögzített határértékek Mértékadó zajok, védendő helyek feltárása TŰZVÉDELMI MŰSZAKI LEÍRÁS Az épület tűzveszélyességi osztályba sorolása Tűzállósági fokozat Normatív tűzterhelés Tűzszakaszok elhelyezkedése Kiürítés számítása az iskolaépület tűzszakaszára

4 5.6. Tűztávolság Tűzoltási felvonulási terület Épületgépészeti kialakítás Értékelés

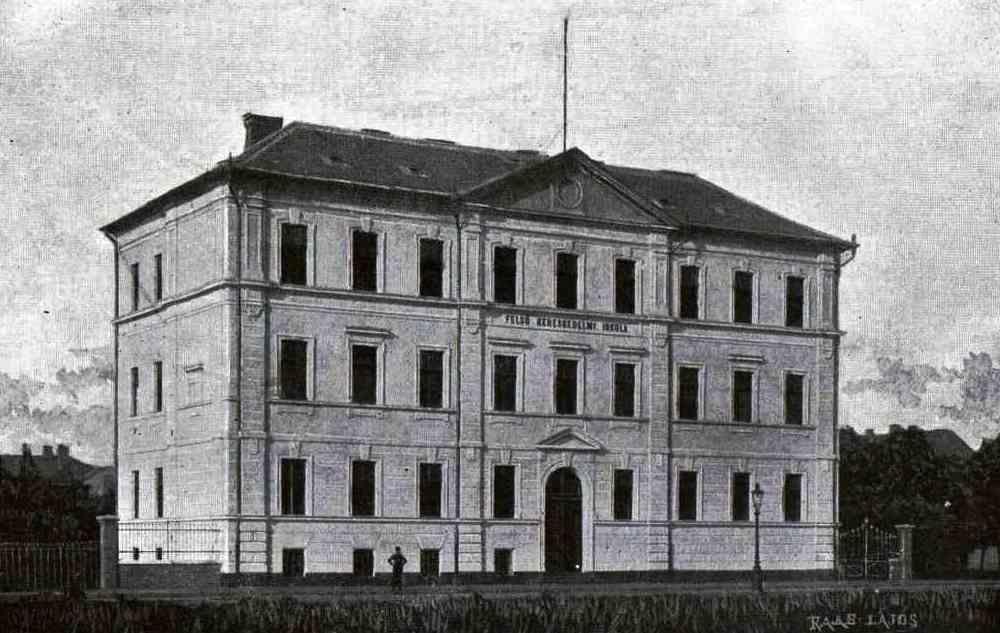

5 1. BEVEZETÉS 1.1. A vizsgált épületről Az iskola múltja, jelene, jövője A XIX. század második felében az országban megélénkülő ipari-, gazdasági fejlődés magával vonzotta a kultúra és az oktatás térnyerését is. Ennek köszönhetően Győrben április 23-án jelentették ki egy új iskola megalapítását, egy három évfolyamos úgynevezett felsőkereskedelmi intézményt. Az iskola történetének legelső tanévnyitóját szeptember 4-én rendezték meg a Bástya u. 36. számú ház egy ideiglenes helyiségében 46 beiratkozott tanulóval. A város Gondnoksága már a kezdetektől biztosította az iskola fenntartását, ügyei intézését. Az első érettségi vizsgákat 1900-ban írták meg a diákok, s ez idő alatt megépült a Gárdonyi Géza út 10. szám alatt az iskola első saját épülete, mely 65 évig nyújtott otthont az intézménynek. Az iskola első épülete a Gárdonyi Géza utcában: Az oktatás a kezdetektől igen rohamosan fejlődött. Egyre több diákot, és egyre növekvő oktatói- illetve személyzeti létszámot fogadott be az iskola. Az épület igen hamar szűkössé vált. Azonban nem hozott szerencsés időket az első világháború kitörése. Az iskola épületét a katonaság vette igénybe, a diákokat erre az időre a Városháza és az Állami Főreáliskola fogadta be. A háború lecsillapodásával az intézmény visszakapta eredeti otthonát, mindamellett, hogy egy miniszteri rendeletnek köszönhetően a képzési időt négy évre emelték. Az ekkor kibontakozó fellendülés viszont nem tartott sokáig banismét nehéz korszak kezdetkezdődött. A gazdasági válság miatt egyre kevesebb tanuló tudott órákra járni, és a felmerülő költségeket vállalni, amit később a második világháború tovább fokozott. Az épületet ismét a katonaság sajátította ki, több oktatót harca hívtak, a németek forrás: 5

6 megszállása miatt az iskola kapuit be is kellett zárni 1944-ben.Az 1950-es évek alatt az intézmény csodák csodájára mégis túljutott a válságon, és jó pár névváltáson: 1947: közgazdasági középiskola 1949: közgazdasági gimnázium 1952: közgazdasági technikum ipari tagozat Utóbbi dátumhoz két jelentős esemény is kapcsolódott: ekkor kezdődött meg a felnőttoktatás, és az addig tiszta fiúiskolában elkezdte tanulmányait az első lányosztály ben elindult az első nyelvi tagozatos osztály, ahol a kötelező orosz mellett németet, angolt és spanyolt is oktattak. A létszámgyarapodás immár megállíthatatlanul tört fel, az iskola két új tanterem építkezésébe kezdett ben már szakközépiskolai osztályok is indultak, a teremek száma ismét elégtelenné vált ben adták át az intézmény jelenlegi otthonát, a Bem téren, mely sportpályát, étkezőt, tornatermet is kapott. A fejlődés viszont tovább folytatódott. Az informatika szárnyalásával új géptermek váltak szükségessé.az iskola bővítésének tervrajzai 1998-ban készültek el, amiben az emeletráépítés rajzait, és az egy új termet vélhetünk felfedezni. Az intézmény 1990-ben vette fel az egykori győri képviselő és közlekedési miniszter, Baross Gábor nevét. Mottó: "Mondd és elfelejtik, mutasd meg és emlékeznek, vond be őket és megtanulják." Az iskola stratégiai tervébenazóta igen hangsúlyos szerepet kap a szakképzés megújítása, a nyelvoktatás és az informatikai képzés fejlesztése. Az intézmény a tanévben ünnepelte fennállásának 110. évfordulóját. Napjainkban a nappali tagozaton 20 osztályban folyik a képzés. Összesen közel 650 lelkes diákot oktat a Baross Gábor Szakközépiskola tanári kara. 6

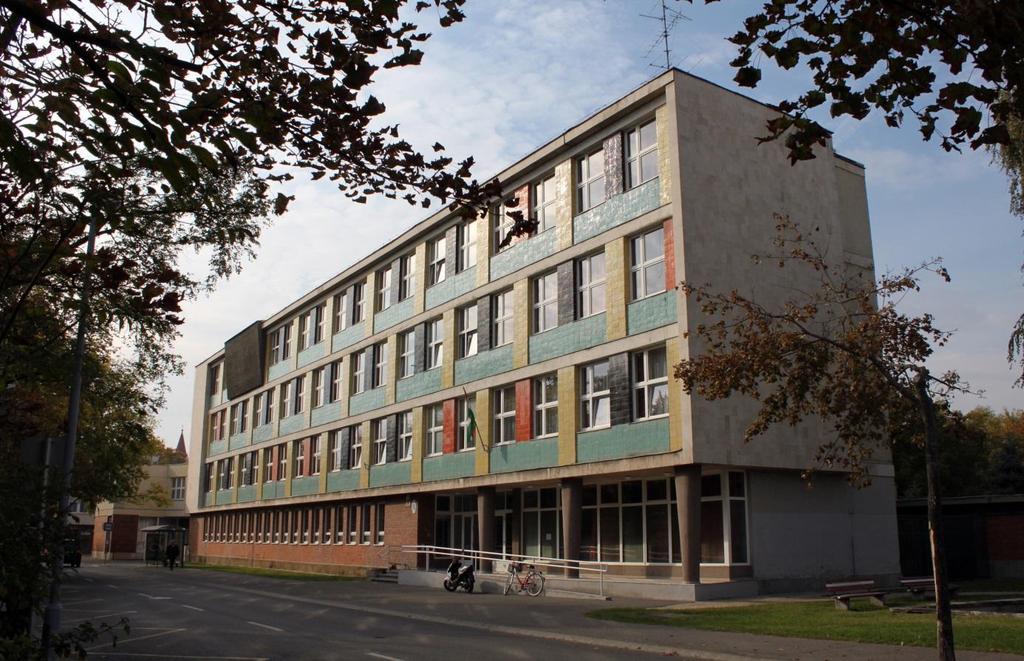

7 Az iskola épülete ma: forrás: hallgató által készített fénykép 7

8 2. HŐ- ÉS PÁRATECHNIKA 2.1. Hő-és páratechnikai szakvélemény A 7/2006. TNM rendelet által előírt határértékek figyelembevételével végeztük el a számolást a Winwatt program segítségével. A szabályozás 3. (legalsó) szintje: a hőátbocsátási tényezők A szabályzat felső korlátokat ír elő az egyes határoló- és nyílászáró szerkezetek hőátbocsátási tényezőinek megengedhető legnagyobb értékeire a rendelet és ez által a program is. Ezek az értékek a jelen jogszabályok értelmében lettek megállapítva. Mivel az épületen a közelmúltban került sor a nyílászárók cseréjére. Feltételezzük, hogy az újonnan beépített műanyag nyílászárók, hőszigetelt üvegezéssel megfelelnek a határértékeknek (U határ =1,60), és a helyszíni szemrevételezés alapján becsültük meg fizikai jellemzőiket. Az épület határoló, és belső szerkezetek rétegrendjének felvétele elsősorban az iskolától kapott tervek alapján készült. Az ott talált adatok viszonylag hitelesnek tűntek és nagyjából megfelelnek a jelenlegi állapotnak. A számításoknál használt anyagok nagy részét a Winwatt alapvetően rendelkezésre álló anyagkészletéből választottuk, a valóságnak leginkább megfeleltethető módon, s néhány anyag online, gyártói katalógusok alapján került felvételre, szintén a hitelesség megbizonyosodása után. Az épületen előforduló rétegrendek: 1. Pince padló (lépcső alatt) 2 cm cementsimítás 20 cm vb. ellenlemez 5 cm szerelőbeton 4 rtg. teknőszigetelés 5 cm aljzatbeton 8 cm előregyártott vb. lemez 2 sor téglaalátét U=1,53 W/m 2 K U határ = 0,50 W/m 2 K nem felel meg 2. Lapostető kavicsolt lemezfedés 2 cm cement simítás 6 cm aljzatbeton salakfeltöltés 24 cm Bohn-födém 1,5 cm mennyezetvakolat U=1,20 W/m 2 K U határ = 0,25 W/m 2 K nem felel meg 3/a. Padló (lépcsőház) 4 cm márvány mozaik lap+felt. hab. 6 cm aljzatbeton 24 cm Bohn-födém 1,5 cm mennyezetvakolat 4. Tető (tört síkú, termek felett) 1 rtg. 0,75 mm vtg. horg. vaslemez lefedés 1 rtg. alátét 120-as normál csupasz lemez 2 cm cem. hab. simítás 6 cm aljzatbeton salakfeltöltés vasbeton lemez 1,5 cm mennyezetvakolat U=1,63 W/m 2 K U határ = 0,25 W/m 2 K nem felel meg 8

9 5. Közbenső födém (termek) 4 mm gumi lemezburkolat 16 mm magn. esztrich réteg 45 cm aljzatbeton 45 cm felbeton 24 cm Bohn-födém 1,5 cm mennyezetvakolat U=1,53 W/m 2 K U határ = 0,50 W/m 2 K nem felel meg 6. Pincefödém 4 mm gumi lemezburkolat 16 mm magn. esztrich réteg 45 cm aljzatbeton 45 cm felbeton 24 cm Bohn-födém 1,5 cm mennyezetvakolat 7. Alapozás 2 cm cementsimítás 30 cm vb. ellenlemez 5 cm szerelőbeton 1 cm homokterítés 4 rtg. teknőszigetelés 5 cm aljzatbeton 8 cm előregyártott beton lemez 2 soros tégla alátét U=1,39 W/m 2 K U határ = 0,50 W/m 2 K nem felel meg 8. Közbenső födém 4 cm márvány mozaik lap+felt. hab. 6 cm aljzatbeton 24 cm Bohn-födém 1,5 cm mennyezetvakolat 9. Pince padló 4 cm márvány mozaik lap+felt. hab. 6 cm aljzatbeton 24 cm Bohn-födém 1,5 cm mennyezetvakolat U=1,59 W/m 2 K U határ = 0,50 W/m 2 K nem felel meg 10. Közbenső födém 3 cm márvány mozaik lap+felt. hab. 8 cm aljzatbeton 24 cm Bohn-födém 15 cm mennyezetvakolat 11. Közbenső födém 4 mm gumi lemezburkolat 16 mm magn. esztrich réteg 45 cm aljzatbeton 45 cm felbeton 24 cm Bohn-födém 1,5 cm mennyezetvakolat 12. Közbenső födém 4 mm gumi lemezburkolat 16 mm magn. esztrich réteg 45 cm aljzatbeton 45 cm felbeton 24 cm Bohn-födém 1,5 cm mennyezetvakolat 9

10 13. Talajon fekvő padló 3 cm kemény mészkő burkolat 2 cm fekt. habarcs 5 cm aljzatbeton 2 rtg. vízsz. felette homok. 6 cm aljzatbeton 15 cm kavicságy 27 cm földfeltöltés U=1,31 W/m 2 K U határ = 0,50 W/m 2 K nem felel meg 14. Talajon fekvő padló 4 mm gumi lemezburk. 16 mm magn. esztrich burk. 8 cm aljzatbeton 2 rtg. vízsz. felette homok. 6 cm aljzatbeton 15 cm kavicságy 27 cm földfeltöltés U=1,33 W/m 2 K U határ = 0,50 W/m 2 K nem felel meg 15. Pince falazat 1,5cm javított mészvakolat 51cm ikersejt téglafalazat (H6os habarccsal) 4 rtg. teknőszigetelés 15cm kétsoros szigetelést tartó falazat U=0,56 W/m 2 K U határ = 0,45 W/m 2 K nem felel meg 15* Pincefalazat 1,5cm javított mészvakolat 38cm ikersejt téglafalazat (H6os habarccsal) 4 rtg. teknőszigetelés 15cm kétsoros szigetelést tartó falazat U=0,71 W/m 2 K U határ = 0,45 W/m 2 K nem felel meg 16. Lábazati parapetfalazat (utcafront) 1,5cm javított mészvakolat 25cm ikersejt téglafalazat (H6os habarccsal) 5cm egy. műkő lábazat U=1,1 W/m 2 K U határ = 0,45 W/m 2 K nem felel meg 17. Homlokzati fal (régi épületrész) 1,5cm javított mészvakolat 25cm ikersejt téglafalazat (H6os habarccsal) 1cm ragasztó habarcs 4cm keresztbe vágott égetett agyagtégla burkolat U=1,07 W/m 2 K U határ = 0,45 W/m 2 K nem felel meg 18. Homlokzati fal (új épületrész) 1,5cm javított mészvakolat 38cm ikersejt téglafalazat (H6os habarccsal) 1cm ragasztó habarcs 4cm keresztbe vágott égetett agyagtégla burkolat U=0,77 W/m 2 K U határ = 0,45 W/m 2 K nem felel meg 19. Homlokzati fal (utcafront) 1,5cm javított mészvakolat 25cm ikersejt téglafalazat (H6os habarccsal) 1cm ragasztó habarcs 3,5cm mázas kerámia burkolat U=1,09 W/m 2 K U határ = 0,45 W/m 2 K nem felel meg 20. Homlokzati fal (utcafront) 1,5cm javított mészvakolat 30cm ikersejt téglafalazat (H6os habarccsal) 1cm ragasztó habarcs 3,5cm mázas kerámia burkolat U=0,95 W/m 2 K U határ = 0,45 W/m 2 K nem felel meg 10

11 21. Ferde vb fal 25cm vasbeton U=3,05 W/m 2 K U határ = 0,45 W/m 2 K nem felel meg 22. Lapostető új épületrészeken 2 rtg modifikált bitumenes csapadékvíz elleni szig. 1 rtg bitumenes kellősítés 6 cm aljzatbeton 24 cm Bohn-födém 1,5 cm mennyezetvakolat U=1,66 W/m 2 K U határ = 0,25 W/m 2 K nem felel meg 11

12 2.2. Rétegek hő- és páratechnikai számítása 01. Talajra fektetett padló Típusa padló (talajra fektetett) x méret: 14.9m Rétegtervi hőátbocsátási tényező: 1.53W/m 2 K Megengedett értéke: 0.50W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényezőt módosító tag: 20% Vonalmenti hőátbocsátási tényező: 1.35W/mK Csillapítási tényező: Késleltetés: 14.5h Fajlagos tömeg: 1173kg/m 2 Fajlagos hőtároló tömeg: 514kg/m 2 Padló hőelnyelési tényező: 1.263kJ/m 2 Ks 1/2 Padló besorolás: hideg Felület hőmérséklet-15 C-nál: 11.1 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 0.00W/m 2 K Hőátadási tényező belül: 6.00W/m 2 K Diffúziós időszak: 180nap Rétegek belülről kifelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] Cementsimítás 1 2 0,93 0, ,022 0,909 0, vasbeton ellenlemez ,55 0, , , ,3 szerelőbeton 3 5 1,28 0, ,012 4,17 0, homokfeltöltés 4 1 0,58 0, ,044 0,227 0, ,4 4rtg teknőszigetelés 5 0,4 0,17 0, , ,7 aljzatbeton 6 5 1,28 0, ,012 4,17 0, ,3 előregyártott VB lemez 7 8 1,55 0, , , ,6 2rtg tégla alátét ,78 0, ,029 4,48 0,

13 [P a ] a r c iá lis v P p' 02. Lapostető Típusa: tető Rétegtervi hőátbocsátási tényező: 1.20 W/m 2 K Megengedett értéke: 0.25W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ Hőátbocsátási tényezőt módosító tag: 20% Eredő hőátbocsátási tényező: 1.44W/m 2 K Csillapítási tényező: Késleltetés: 7.2h Fajlagos tömeg: 422kg/m 2 Fajlagos hőtároló tömeg: 26kg/m 2 Felületi hőmérséklet-15 C-nál: 15.8 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 24.00W/m 2 K Hőátadási tényező belül: 10.00W/m 2 K Diffúziós időszak: 180nap pt p őz n y o m á s íz g Hőmérséklet [ C] Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] kavicsolt lemezfedés 1 0,3 0,12 0, ,9 Cementsimítás 2 2 0,93 0, ,022 0,909 0, ,24 aljzatbeton 3 6 1,28 0, , , ,32 kohósalak feltöltés (átlagolva) ,45 0, ,044 3,41 0, ,6 Bohn födém ,96 0, javított mészvakolat 6 1,5 0,87 0, ,024 0,625 0, Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúziós szempontból: MEGFELELŐ Egyensúlyi állapotban páralecsapódás van, de a diffúziós időszak alatt nem tud kialakulni (feltöltési idő: 418 nap). Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 2. (Cementsimítás) adiffúziós időszak alatt a megengedett értéket nem éri el; 3. (aljzatbeton)a diffúziós időszak alatt a megengedett értéket nem éri el; 4. (kohósalak feltöltés (átlagolva))75%-nál MAGASABB a relatív páratartalom!a vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 13

14 03/a Közbenső födém belső födém Típusa: (felfelé hűlő) Rétegtervi hőátbocsátási tényező: 1.91 W/m 2 K Hőátbocsátási tényező: 1.91W/m 2 K Csillapítási tényező: 3.56 Késleltetés: 3.4h Fajlagos tömeg: 252kg/m 2 Fajlagos hőtároló tömeg: 26 / 226kg/m 2 Padló hőelnyelési tényező: 1.233kJ/m 2 Ks 1/2 Padló besorolás: hideg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 12.00W/m 2 K Hőátadási tényező belül: 10.00W/m 2 K Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] márványmozaik lap 1 2,5 3,5 0, ,002 12,5 0, ágyazó habarcs 2 1,5 0,84 0, ,21 0, aljzatbeton 3 6 1,28 0, , , Bohn födém ,96 0, javított mészvakolat 5 1,5 0,87 0, ,024 0,625 0,

15 [P a ] a r c iá lis P p' 04. Tető Típusa: tető Rétegtervi hőátbocsátási tényező: 1.63 W/m 2 K Megengedett értéke: 0.25W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényezőt módosító tag: 20% Eredő hőátbocsátási tényező: 1.96W/m 2 K Csillapítási tényező: Késleltetés: 10.1h Fajlagos tömeg: 661kg/m 2 Fajlagos hőtároló tömeg: 272kg/m 2 Felületi hőmérséklet-15 C-nál: 14.3 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 24.00W/m 2 K Hőátadási tényező belül: 10.00W/m 2 K Diffúziós időszak: 180nap pt p v íz g őz n y o m á s Hőmérséklet [ C] Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] fémek alumínium 1 0, ,7879E-005-4,05E004 0, ,5 fémek alumínium 2 1, ,0606E-005-6,48E004 0, ,5 cementhabarcs simítás 3 2 0,93 0, ,022 0,909 0, ,5 aljzatbeton 4 6 1,28 0, , , ,27 kohósalak feltöltés ,45 0, ,044 3,41 0, vasbeton lemez 6 8 1,55 0, , , javított mészvakolat 7 1,5 0,87 0, ,024 0,625 0, Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúzíós szempontból: MEGFELELŐ Egyensúlyi állapotban páralecsapódás van, de a diffúziós időszak alatt nem tud kialakulni (feltöltési idő: 1482 nap). Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 2. (fémek alumínium) 75%-NÁL MAGASABB a relatív páratartalom! A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 3. (fémek alumínium) 75%-NÁL MAGASABB a relatív páratartalom! A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 4. (cementhabarcs simítás) adiffúziós időszak alatt a megengedett értéket nem éri el; 5. (aljzatbeton)a diffúziós időszak alatt a megengedett értéket nem éri el! 15

16 05. Közbenső födém belső födém Típusa: (felfelé hűlő) Rétegtervi hőátbocsátási tényező: 0.86 W/m 2 K Hőátbocsátási tényező: 0.86W/m 2 K Csillapítási tényező: Késleltetés: 3.8h Fajlagos tömeg: 173kg/m 2 Fajlagos hőtároló tömeg: 26 / 146kg/m 2 Padló hőelnyelési tényező: 0.847kJ/m 2 Ks 1/2 Padló besorolás: meleg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 12.00W/m 2 K Hőátadási tényező belül: 10.00W/m 2 K Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] Linóleum 1 0,4 0,38 0, , , esztrich réteg 2 1,6 1,4 0, ,46 0, aljzatbeton 3 4,5 1,28 0, ,012 3,75 0, felbeton 4 4,5 0,069 0, ,4 0, Bohn födém ,96 0, javított mészvakolat 6 1,5 0,87 0, ,024 0,625 0,

17 lisiá cr ap ]a [P 0 Hőmérséklet [ C] gíz v 06. Közbenső födém Típusa: pincefödém y méret: 1.0m Rétegtervi hőátbocsátási tényező: 0.79W/m 2 K Megengedett értéke: 0.50W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényező: 0.79W/m 2 K Csillapítási tényező: 9.55 Késleltetés: 4.7h Fajlagos tömeg: 173kg/m 2 Fajlagos hőtároló tömeg: 26 / 146kg/m 2 Padló hőelnyelési tényező: 0.847kJ/m 2 Ks 1/2 Padló besorolás: meleg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 8.00W/m 2 K Hőátadási tényező belül: 6.00W/m 2 K Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] Linóleum 1 0,4 0,38 0, ,0004 esztrich réteg 2 1,6 1,4 0, aljzatbeton 3 4,5 1,28 0, ,012 felbeton 4 4,5 0,069 0, Bohn födém ,96 0,25 - javított mészvakolat 6 1,5 0,87 0, ,024 Rv c te [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] 10 1, ,46 0, ,75 0, ,4 0, ,625 0, Vizsgálati jelentés: Nincsen hőmérsékletkülönbség! 17

18 07. Talajra fektetett padló Típusa padló (talajra fektetett) x méret: 40.5m Rétegtervi hőátbocsátási tényező: 1.39W/m 2 K Megengedett értéke: 0.50W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Vonalmenti hőátbocsátási tényező: 1.25W/mK Csillapítási tényező: Késleltetés: 17.1h Fajlagos tömeg: 1413kg/m 2 Fajlagos hőtároló tömeg: 514kg/m 2 Padló hőelnyelési tényező: 1.263kJ/m 2 Ks 1/2 Padló besorolás: hideg Felületi hőmérséklet-15 C-nál: 11.9 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 0.00W/m 2 K Hőátadási tényező belül: 6.00W/m 2 K Diffúziós időszak: 180nap Rétegek belülről kifelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] Cementsimítás 1 2 0,93 0, ,022 0,909 0, vasbeton ellenlemez ,55 0, ,008 37,5 0, ,3 szerelőbeton 3 5 1,28 0, ,012 4,17 0, ,1 homokfeltöltés 4 1 0,58 0, ,044 0,227 0, ,6 4rtg teknőszigetelés 5 0,4 0,17 0, , ,9 aljzatbeton 6 5 1,28 0, ,012 4,17 0, ,7 előregyártott VB lemez 7 8 1,55 0, , , ,1 2rtg tégla alátét ,78 0, ,029 4,48 0,

19 08. Közbenső födém belső födém Típusa: (felfelé hűlő) Rétegtervi hőátbocsátási tényező: 1.91 W/m 2 K Hőátbocsátási tényező: 1.91W/m 2 K Csillapítási tényező: 3.56 Késleltetés: 3.4h Fajlagos tömeg: 252kg/m 2 Fajlagos hőtároló tömeg: 26 / 226kg/m 2 Padló hőelnyelési tényező: 1.233kJ/m 2 Ks 1/2 Padló besorolás: hideg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 12.00W/m 2 K Hőátadási tényező belül: 10.00W/m 2 K Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] márványmozaik lap 1 2,5 3,5 0, ,002 12,5 0, ágyazó habarcs 2 1,5 0,84 0, ,21 0, aljzatbeton 3 6 1,28 0, , , Bohn födém ,96 0, javított mészvakolat 5 1,5 0,87 0, ,024 0,625 0,

20 [P a ] n iá lis a r c P pt p' p 09. Padló Típusa: pincefödém y méret: 1.0m Rétegtervi hőátbocsátási tényező: 1.59W/m 2 K Megengedett értéke: 0.50W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényező: 1.59W/m 2 K Csillapítási tényező: 3.67 Fajlagos tömeg: 252kg/m Fajlagos hőtároló tömeg: 26 / 226kg/m 2 Padló hőelnyelési tényező: 1.233kJ/m 2 Ks 1/2 Padló besorolás: hideg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 8.00W/m 2 K Hőátadási tényező belül: Diffúziós időszak: 6.00W/m 2 K 180nap 0 Hőmérséklet [ C] Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] márványmozaik lap 1 2,5 3,5 0, ,002 12,5 0, ágyazó habarcs 2 1,5 0,84 0, ,21 0, aljzatbeton 3 6 1,28 0, , , Bohn födém ,96 0, javított mészvakolat 5 1,5 0,87 0, ,024 0,625 0, Vizsgálati jelentés: Nincsen hőmérsékletkülönbség! 20

21 10. Közbenső födém belső födém Típusa: (lefelé hűlő) y méret: 1.0m Rétegtervi hőátbocsátási tényező: 1.90W/m 2 K Hőátbocsátási tényező: 1.90W/m 2 K Csillapítási tényező: 3.79 Késleltetés: 3.7h Fajlagos tömeg: 280kg/m 2 Fajlagos hőtároló tömeg: 26 / 254kg/m 2 Padló hőelnyelési tényező: 1.233kJ/m 2 Ks 1/2 Padló besorolás: hideg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 12.00W/m 2 K Hőátadási tényező belül: 10.00W/m 2 K Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] márványmozaik lap 1 2,5 3,5 0, ,002 12,5 0, ágyazó habarcs 2 0,5 0,84 0, ,405 0, aljzatbeton 3 8 1,28 0,0625 0,012 6,67 0, Bohn födém ,96 0, javított mészvakolat 5 1,5 0,87 0, ,024 0,625 0,

22 11. Közbenső födém belső födém Típusa: (felfelé hűlő) y méret: 1.0m Rétegtervi hőátbocsátási tényező: 0.86W/m 2 K Hőátbocsátási tényező: 0.86W/m 2 K Csillapítási tényező: Késleltetés: 4.0h Fajlagos tömeg: 184kg/m 2 Fajlagos hőtároló tömeg: 26 / 156kg/m 2 Padló hőelnyelési tényező: 0.847kJ/m 2 Ks 1/2 Padló besorolás: hideg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 12.00W/m 2 K Hőátadási tényező belül: 10.00W/m 2 K Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] Linóleum 1 0,4 0,38 0, , , esztrich réteg 2 1,6 1,4 0, ,46 0, aljzatbeton 3 5 1,28 0, ,012 4,17 0, felbeton 4 4,5 0,069 0, ,4 0, Bohn födém ,96 0, javított mészvakolat 6 1,5 0,87 0, ,024 0,625 0,

23 12. Közbenső födém belső födém Típusa: (felfelé hűlő) y méret: 1.0m Rétegtervi hőátbocsátási tényező: 0.85W/m 2 K Hőátbocsátási tényező: 0.85W/m 2 K Csillapítási tényező: Késleltetés: 4.4h Fajlagos tömeg: 206kg/m 2 Fajlagos hőtároló tömeg: 26 / 178kg/m 2 Padló hőelnyelési tényező: 0.847kJ/m 2 Ks 1/2 Padló besorolás: hideg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 12.00W/m 2 K Hőátadási tényező belül: 10.00W/m 2 K Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] Linóleum 1 0,4 0,38 0, , , esztrich réteg 2 1,6 1,4 0, ,46 0, aljzatbeton 3 6 1,28 0, , , felbeton 4 4,5 0,069 0, ,4 0, Bohn födém ,96 0, javított mészvakolat 6 1,5 0,87 0, ,024 0,625 0,

24 13. Talajra fektetett padló Típusa: padló (talajra fektetett) y méret: 1.0m Rétegtervi hőátbocsátási tényező: 1.31W/m 2 K Megengedett értéke: 0.50W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Vonalmenti hőátbocsátási tényező: 1.25W/mK Csillapítási tényező: Késleltetés: 10.4h Fajlagos tömeg: 599kg/m 2 Fajlagos hőtároló tömeg: 95kg/m 2 Padló hőelnyelési tényező: 0.727kJ/m 2 Ks 1/2 Padló besorolás: félmeleg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 0.00W/m 2 K Hőátadási tényező belül: 6.00W/m 2 K Padlószint magassága: 0.0m Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] mészkő 1 3 0,93 0, ,021 1,43 0, ágyazó habarcs 2 2 0,84 0, ,62 0, aljzatbeton 3 5 1,28 0, ,012 4,17 0, rtg bitumenes vízszigetelés 4 0,4 0,17 0, aljzatbeton 5 6 1,28 0, , , kavicsfeltöltés ,35 0, ,072 2,08 0,

25 14. talajra fektetett padló padló Típusa: (talajra fektetett) x méret: m y méret: 1.0m Rétegtervi hőátbocsátási tényező: 1.33W/m 2 K Megengedett értéke: 0.50W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Vonalmenti hőátbocsátási tényező: 1.25W/mK Csillapítási tényező: Késleltetés: 10.3h Fajlagos tömeg: 622kg/m 2 Fajlagos hőtároló tömeg: 95kg/m 2 Padló hőelnyelési tényező: 0.727kJ/m 2 Ks 1/2 Padló besorolás: félmeleg Légállapot kívül: 20.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 0.00W/m 2 K Hőátadási tényező belül: 6.00W/m 2 K Padlószint magassága: 0.0m Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] Linóleum 1 0,4 0,38 0, , , esztrich réteg 2 1,6 1,4 0, ,46 0, aljzatbeton 3 8 1,28 0,0625 0,012 6,67 0, rtg bitumenes vízszigetelés 4 0,4 0,17 0, aljzatbeton 5 6 1,28 0, , , kavicsfeltöltés ,35 0, ,072 2,08 0,

26 15*. Pince falazat Típusa: talajjal érintkező fal x méret: 8.9m Rétegtervi hőátbocsátási tényező: 0.71W/m 2 K Megengedett értéke: 0.45W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Vonalmenti hőátbocsátási tényező: 0.20W/mK Csillapítási tényező: Késleltetés: 18.2h Fajlagos tömeg: 714kg/m 2 Fajlagos hőtároló tömeg: 80kg/m 2 Felületi hőmérséklet-15 C-nál: 16.9 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 0.00W/m 2 K Hőátadási tényező belül: 8.00W/m 2 K Padlószint magassága: 0.0m Diffúziós időszak: 180nap Rétegek belülről kifelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] javított mészvakolat 1 1,5 0,87 0, ,024 0,625 0, cm ikersejt falazó tégla ,365 1, , ,6 4rtg. teknőszigetelés 3 0,4 0,17 0, , ,2 15cm kétsoros szigetelést tartó falazat ,72 0, ,033 4,55 0,

27 15. Pince falazat Típusa: talajjal érintkező fal x méret: 48.0m Rétegtervi hőátbocsátási tényező: 0.56W/m 2 K Megengedett értéke: 0.45W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Vonalmenti hőátbocsátási tényező: 0.15W/mK Csillapítási tényező: Késleltetés: 23.1h Fajlagos tömeg: 861kg/m 2 Fajlagos hőtároló tömeg: 80kg/m 2 Felületi hőmérséklet-15 C-nál: 17.5 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 0.00W/m 2 K Hőátadási tényező belül: 8.00W/m 2 K Diffúziós időszak: 180nap Rétegek belülről kifelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] javított mészvakolat 1 1,5 0,87 0, ,024 0,625 0, cm ikersejt falazó tégla ,365 1, , ,88 4rtg. teknőszigetelés 3 0,4 0,17 0, , ,59 15cm kétsoros szigetelést tartó falazat ,72 0, ,033 4,55 0,

28 [P a ] a r c iá lis v P pt p' p 16. Homlokzati parapetfalazat Típusa: külső fal 1.10 W/m 2 K Rétegtervi hőátbocsátási 0.45 W/m 2 K tényező: Megengedett értéke: A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényező: 1.10W/m 2 K Csillapítási tényező: Késleltetés: 10.3h Fajlagos tömeg: 418kg/m 2 Fajlagos hőtároló tömeg: 80kg/m 2 Felületi hőmérséklet-15 C-nál: 15.2 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 24.00W/m 2 K Hőátadási tényező belül: 8.00W/m 2 K Diffúziós időszak: 180nap őz n y o m á s íz g Hőmérséklet [ C] Rétegek belülről kifelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] javított mészvakolat 1 1,5 0,87 0, ,024 0,625 0, cm ikersejt falazó tégla ,365 0, , ,044 egy. műkő lábazat 3 5 1,28 0, ,012 4,17 0, ,99 Vizsgálati jelentés: A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! Az egyensúlyi állapota diffúziós időszak alatt ki tud alakulni (feltöltési idő: 26 nap). Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 2. (25 cm ikersejt falazó tégla)75%-nál MAGASABB a relatív páratartalom!a vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 3. (egy. műkő lábazat)a metszéságon a nedvességtartalom a kondenzációs zóna szerint megnövelve; a nedvességtartalom a MEGENGEDETTNÉL MAGASABB! 28

29 [P a ] a r c iá lis v P pt p' p 17. Homlokzati fal Típusa: külső fal Rétegtervi hőátbocsátási tényező: 1.07 W/m 2 K Megengedett értéke: 0.45W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényező: 1.07 W/m 2 K Csillapítási tényező: Késleltetés: 10.4 h Fajlagos tömeg: 390 kg/m 2 Fajlagos hőtároló tömeg: 80 kg/m 2 Felületi hőmérséklet-15 C-nál: 15.3 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: W/m 2 K Hőátadási tényező belül: 8.00 W/m 2 K Diffúziós időszak: 180 nap őz n y o m á s íz g Hőmérséklet [ C] Rétegek belülről kifelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] javított mészvakolat 1 1,5 0,87 0, ,024 0,625 0, cm ikersejt falazó tégla ,365 0, , ,58 ragasztó habarcs 3 1 0,8 0,0125-2,7 0, ,28 keresztbe vágott égetett agyagtégla 4 4 0,72 0, ,033 1,21 0, Vizsgálati jelentés: A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! Az egyensúlyi állapota diffúziós időszak alatt ki tud alakulni (feltöltési idő: 1 nap). Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 2. (25 cm ikersejt falazó tégla)75%-nál MAGASABB a relatív páratartalom!a vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 3. (ragasztó habarcs) a metszéságon a nedvességtartalom a kondenzációs zóna szerint megnövelve; a nedvességtartalma MEGENGEDETTNÉL MAGASABB! 29

30 [P a ] a r c iá lis v P pt p' p 18. Homlokzati fal Típusa: külső fal Rétegtervi hőátbocsátás itényező: 0.77 W/m 2 K Megengedett értéke: 0.45W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényező: 0.77W/m 2 K Csillapítási tényező: Késleltetés: 15.3h Fajlagos tömeg: 537kg/m 2 Fajlagos hőtároló tömeg: 80kg/m 2 Felületi hőmérséklet-15 C-nál: 16.6 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 24.00W/m 2 K Hőátadási tényező belül: 8.00W/m 2 K Diffúziós időszak: 180nap őz n y o m á s íz g Hőmérséklet [ C] Rétegek belülről kifelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] javított mészvakolat 1 1,5 0,87 0, ,024 0,625 0, cm ikersejt falazó tégla ,365 1, , ,13 ragasztó habarcs 3 1 0,8 0,0125-2,7 0, ,35 keresztbe vágott égetett agyagtégla 4 4 0,72 0, ,033 1,21 0, ,3 Vizsgálati jelentés: A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! Az egyensúlyi állapota diffúziós időszak alatt ki tud alakulni (feltöltési idő: 1 nap). Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 2. (38 cm ikersejt falazó tégla)75%-nál MAGASABB a relatív páratartalom!a vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 3. (ragasztó habarcs)a metszéságon a nedvességtartalma kondenzációs zóna szerint megnövelve; a nedvességtartalma MEGENGEDETTNÉL MAGASABB! 30

31 [P a ] a r c iá lis v P pt p' p 19. Homlokzati fal Típusa: külső fal Rétegtervi hőátbocsátási tényező: 1.09 W/m 2 K Megengedett értéke: 0.45W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényező: 1.09W/m 2 K Csillapítási tényező: Késleltetés: 10.1h Fajlagos tömeg: 385kg/m 2 Fajlagos hőtároló tömeg: 80kg/m 2 Felületi hőmérséklet-15 C-nál: 15.2 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 24.00W/m 2 K Hőátadási tényező belül: 8.00W/m 2 K Diffúziós időszak: 180nap őz n y o m á s íz g Hőmérséklet [ C] Rétegek belülről kifelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] javított mészvakolat 1 1,5 0,87 0, ,024 0,625 0, cm ikersejt falazó tégla ,365 0, , ,1 ragasztó habarcs 3 1 0,8 0,0125-2,7 0, ,2 mázas kerámia burkolat 4 3,5 1,05 0, ,017 2,06 0, Vizsgálati jelentés: A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! Az egyensúlyi állapota diffúziós időszak alatt ki tud alakulni (feltöltési idő: 0 nap). Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 2. (25 cm ikersejt falazó tégla)75%-nál MAGASABB a relatív páratartalom!a vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! (ragasztó habarcs)a metszéságon a nedvességtartalma kondenzációs zóna szerint megnövelve; a nedvességtartalom MEGENGEDETTNÉL 3. MAGASABB! 4. (mázas kerámia burkolat)75%-nál MAGASABB a relatív páratartalom! A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 31

32 [P a ] a r c iá lis v P pt p' p 20. Homlokzati fal külső Típusa: fal Rétegtervi hőátbocsátási tényező: 0.95 W/m 2 K Megengedett értéke: 0.45 W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényező: 0.95W/m 2 K Csillapítási tényező: Késleltetés: 12.0h Fajlagos tömeg: 442kg/m 2 Fajlagos hőtároló tömeg: 80kg/m 2 Felületi hőmérséklet-15 C-nál: 15.8 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 24.00W/m 2 K Hőátadási tényező belül: 8.00W/m 2 K Diffúziós időszak: 180nap őz n y o m á s íz g Hőmérséklet [ C] Rétegek belülről kifelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] javított mészvakolat 1 1,5 0,87 0, ,024 0,625 0, cm ikersejt falazó tégla ,365 0, , ,17 ragasztó habarcs 3 1 0,8 0,0125-2,7 0, ,43 mázas kerámia burkolat 4 3,5 1,05 0, ,017 2,06 0, ,1 Vizsgálati jelentés:a vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! Az egyensúlyi állapota diffúziós időszak alatt ki tud alakulni (feltöltési idő: 0 nap). Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 2. (30 cm ikersejt falazó tégla)75%-nál MAGASABB a relatív páratartalom!a vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! (ragasztó habarcs)a metszéságon a nedvességtartalom kondenzációs zóna szerint megnövelve; a nedvességtartalma MEGENGEDETTNÉL 3. MAGASABB! 4. (mázas kerámia burkolat)75%-nál MAGASABB a relatív páratartalom!a vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 32

33 [P a ] a r c iá lis v P p' 21. Homlokzati fal (ferde vb) Típusa: külső fal Rétegtervi hőátbocsátási tényező: 3.05 W/m 2 K Megengedett értéke: 0.45W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényező: 3.05W/m 2 K Csillapítási tényező: 5.97 Késleltetés: 6.7h Fajlagos tömeg: 600kg/m 2 Fajlagos hőtároló tömeg: 558kg/m 2 Felületi hőmérséklet-15 C-nál: 6.7 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 24.00W/m 2 K Hőátadási tényező belül: 8.00W/m 2 K Diffúziós időszak: 180nap pt p őz n y o m á s íz g Hőmérséklet [ C] Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés vasbeton 1 - [cm] 25 [W/mK] 1,55 [m 2 K/W] 0,16129 [g/msmpa] [m 2 smpa/g] 0,008 31,2 [kj/kgk] 0,84 [kg/m 3 ] 2400 [ C] 0,8 Vizsgálati jelentés: A szerkezet a szabvány szerint páradiffúzíós szempontból MEGFELELŐ 33

34 [P a ] a r c iá lis v P pt p' p 22. Lapostető (új épületrész) Típusa: tető Rétegtervi hőátbocsátási tényező: 1.66 W/m 2 K Megengedett értéke: 0.25W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényezőt módosító tag: 20% Eredő hőátbocsátási tényező: 1.99W/m 2 K Csillapítási tényező: 2.61 Késleltetés: 2.1h Fajlagos tömeg: 184kg/m 2 Fajlagos hőtároló tömeg: 26kg/m 2 Felületi hőmérséklet-15 C-nál: 14.2 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 24.00W/m 2 K Hőátadási tényező belül: 10.00W/m 2 K Diffúziós időszak: 180nap Rétegek kívülről befelé Réteg No. d R megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] bitumenes csapadékvíz elleni szig ,17 0, bitumenes kellősítés 2 0,5 0,17 0, ,002 aljzatbeton (felbeton lejtést képezve) 3 6 1,28 0, ,012 Bohn födém ,96 0,25 - javított mészvakolat 5 1,5 0,87 0, ,024 Vizsgálati jelentés: A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! m á s őz n y o íz g Hőmérséklet [ C] Rv c te [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] 2, ,48 2,5 1, ,8 5 0, , ,6 0,625 0, Az egyensúlyi állapota diffúziós időszak alatt ki tud alakulni (feltöltési idő: 94 nap). Az izotermával nem rendelkező rétegek figyelmen kívül lettek hagyva, a tényleges feltöltési idő hosszabb a számítottnál. 1. (bitumenes kellősítés)75%-nál MAGASABB a relatív páratartalom! A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 2. (aljzatbeton (felbeton lejtést képezve)) a metszéságon a nedvességtartalom a kondenzációs zóna szerint megnövelve; a nedvességtartalom a MEGENGEDETTNÉL MAGASABB! 3. (Bohn födém)75%-nál MAGASABB a relatív páratartalom! A vizsgálathoz KELLENEK a szorpciós izoterma ADATOK! 34

35 Nyílászárók ablak 0,50x0,50 Típusa: ablak (külső, fa és PVC) x méret: 0.5m y méret: 0.5m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 2.50W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 0,60x0,82 polikarbonát Típusa: ablak (külső, fa és PVC) x méret: 0.6m y méret: 0.8m Hőátbocsátási tényező: 1.90W/m 2 K Megengedett értéke: 2.50W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 0,85x1,45 Típusa: ablak (külső, fa és PVC) x méret: 0.9m y méret: 1.5m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 0,90x1,80 Típusa: ablak (külső, fa és PVC) x méret: 0.9m y méret: 1.8m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % 35

36 ablak 0,90x3,25 Típusa: ablak (külső, fa és PVC) x méret: 0.9m y méret: 3.2m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 1,00x0,60 Típusa: ablak (külső, fa és PVC) x méret: 1.0m y méret: 0.6m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 1,13x2,00 Típusa: ablak (külső, fa és PVC) x méret: 1.1m y méret: 2.0m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 1,20x2,25 Típusa: ablak (külső, fa és PVC) x méret: 1.2m y méret: 2.2m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % 36

37 ablak 1,28x2,95 Típusa: ablak (külső, fa és PVC) x méret: 1.3m y méret: 3.0m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 1,56x2,95 Típusa: ablak (külső, fa és PVC) x méret: 1.6m y méret: 3.0m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 1,80x1,80 Típusa: ablak (külső, fa és PVC) x méret: 1.8m y méret: 1.8m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 1,83x1,80 Típusa: ablak (külső, fa és PVC) x méret: 1.8m y méret: 1.8m Hőátbocsátási tényező: 1.40W/m 2 K Megengedett értéke: 1.60W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % 37

38 ablak 1,83x2,25 Típusa: ablak (külső, fa és PVC) x méret: 1.8 m y méret: 2.2 m Hőátbocsátási tényező: 1.40 W/m 2 K Megengedett értéke: 1.60 W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 3,60x3,25 Típusa: ablak (külső, fa és PVC) x méret: 3.6 m y méret: 3.2 m Hőátbocsátási tényező: 1.40 W/m 2 K Megengedett értéke: 1.60 W/m 2 K A hőátbocsátási tényező megfelelő. Üvegezési arány: 90 % ablak 5,45x0,90 polikarbonát Típusa: ablak (külső, fa és PVC) x méret: 5.4 m y méret: 0.9 m Hőátbocsátási tényező: 1.90 W/m 2 K Megengedett értéke: 1.60 W/m 2 K A hőátbocsátási tényező NEM MEGFELELŐ! Üvegezési arány: 90 % ajtó 1,00x2,10 Típusa: ajtó (külső) x méret: 1.0 m y méret: 2.1 m Hőátbocsátási tényező: 1.50 W/m 2 K W/m Megengedett értéke: 1.80 K A hőátbocsátási tényező megfelelő. 38

39 ajtó 2,40x3,30 Típusa: ajtó (külső) x méret: 2.4m y méret: 3.3m Hőátbocsátási tényező: 1.50W/m 2 K Megengedett értéke: A hőátbocsátási tényező megfelelő. 1.80W/m 2 K 39

40 [P a ] a r c iá lis v P p' Üvegfal Típusa: külső fal Rétegtervi hőátbocsátási tényező: 4.30 W/m 2 K Megengedett értéke: 0.45 W/m 2 K A rétegtervi hőátbocsátási tényező NEM MEGFELELŐ! Hőátbocsátási tényező: 4.30W/m 2 K Csillapítási tényező: 1.95 Késleltetés: 1.4h Fajlagos tömeg: 125kg/m 2 Fajlagos hőtároló tömeg: 125kg/m 2 Felületi hőmérséklet-15 C-nál: 1.2 C Légállapot kívül: -2.0 C 90 % Légállapot belül: 20.0 C 50 % Hőátadási tényező kívül: 24.00W/m 2 K Hőátadási tényező belül: 8.00W/m 2 K Diffúziós időszak: 180nap pt p őz n y o m á s íz g Hőmérséklet [ C] Rétegek kívülről befelé Réteg No. d R Rv c te megnevezés - [cm] [W/mK] [m 2 K/W] [g/msmpa] [m 2 smpa/g] [kj/kgk] [kg/m 3 ] [ C] táblaüveg 1 2,5 0,76 0, , ,9 táblaüveg 2 2,5 0,76 0, , ,1 Vizsgálati jelentés: Túl kicsi az eredő páravezetési ellenállás! 40

41 2.3. Helyiségek hő- és páratechnikai számítása Helységek, és szerkezetek összefoglaló táblázata Oktatási épület Téli hőveszteség: kw Energetikai számítás Használatjellege: folyamatos Fűtött térfogatot határoló felület: m2 Fűtött épület térfogat: m3 Számított fajlagos Megengedett fajlagos veszteség: 0.316W/m 3 K veszteség: 0.216W/m 3 K Az épület az energetikai számításalapján NEM FELEL MEG! 41

42 42

43 43

44 Határoló szerkezetek Szerkezet megnevezés tájolás Hajlásszög U A Ψ L AU*+LΨ Aüveg [ ] [W/m 2 K] [m 2 ] [W/mK] [m] [W/K] [m 2 ] 17. földszinti fal "25+tégla" É függőleges 1,067 33, ,318 35, homlokzati fal (25+tégla É függőleges 1, , ,33 107, homlokzati fal (38+tégla) É függőleges 0,77 620, ,63 477, homlokzati fal (25+ker) É függőleges 1,09 18, ,113 20, homlokzati fal (30+ker) É függőleges 0,95 31, ,288 30, lapostető É vízszintes 1, ablak 0,50x0,50 É függőleges 1,4 3, ,2 4,2 ablak 0,90x1,80 É függőleges 1,4 4, ,804 6,804 ablak 1,20x2,25 É függőleges 1,4 64, ,72 90,72 ablak 1,80x1,80 É függőleges 1,4 25, ,288 36,288 ablak 1,83x1,80 É függőleges 1,4 32, ,116 46,116 ajtó 1,00x2,10 É függőleges 1,5 2, ,15 3, homlokzati fal (30+ker) ÉK függőleges 0,95 24, ,895 22,895 ablak 1,00x0,60 ÉK függőleges 1,4 4, ,72 6, homlokzati fal (38+tégla) K függőleges 0,77 100, ,708 77, homlokzati fal (30+ker) K függőleges 0,95 111, ,48 105, homlokzati fal (30+ker) K függőleges 0,95 47, ,962 44,962 ablak 3,60x3,25 K függőleges 1,4 35, ,14 49, homlokzati parapetfalazat D függőleges 1,101 9, ,223 10, homlokzati fal (25+tégla D függőleges 1,067 17, ,924 18, homlokzati fal (25+ker) D függőleges 1,09 43, ,332 47, homlokzati fal (25+ker) D függőleges 1,09 314, ,5 342,5 19. homlokzati fal (25+ker) D függőleges 1,14 33, ,044 38, homlokzati fal (30+ker) D függőleges 0,95 249, ,06 237,06 üvegfal D függőleges 4,302 1, ,9626 5, lapostető D vízszintes 1, lapostető D vízszintes 1, ablak 0,90x3,25 D függőleges 1,4 2, ,095 4,095 ablak 1,13x2,00 D függőleges 1,4 45, ,28 63,28 ablak 1,56x2,95 D függőleges 1,4 32, ,1 45,1 ablak 1,83x2,25 D függőleges 1,4 255, ,4 357,4 ajtó 2,40x3,30 D függőleges 1,5 15, ,76 23, homlokzati fal (25+tégla) NY függőleges 1,067 54, ,152 58, homlokzati fal (38+tégla) NY függőleges 0,77 23, ,247 18, homlokzati fal (30+ker) NY függőleges 0,95 3, ,1896 3,

45 ablak 5,45x0,90 polikarbonát NY függőleges 1,9 19, ,278 37,278 ablak 0,85x1,45 ÉNY függőleges 1,4 1, ,7255 1, homlokzati fal (ferde vb) D 75 -os 3,05 31, ,551 94, tető (termek) D 30 -os 1, tető (termek) D 30 -os 2, lapostető vízszintes 1, lapostető vízszintes 1, lapostető (új épületrész) vízszintes 1, talajra fektetett padló - 16,2 1,35 8,3 11,165 11, talajra fektetett padló - 486,7 1,25 134,6 168,24 168,24 7. talajra fektetett padló - 134,5 1,25 42,9 53,675 53,675 15*. pince falazat függőleges - - 0,2 11,6 2,324 2, pince falazat függőleges - - 0,15 46,2 6,936 6, homlokzati fal (25+tégla) É függőleges 1,067 33, ,318 35, homlokzati fal (25+tégla) É függőleges 1, , ,33 107,33 18.homlokzati fal (38+tégla) É függőleges 0,77 620, ,63 477, homlokzati fal (25+ker) É függőleges 1,09 18, ,113 20, homlokzati fal (30+ker) É függőleges 0,95 31, ,288 30, lapostető É függőleges 1, ablak 0,50x0,50 É függőleges 1,4 3, ,2 4,2 ablak 0,90x1,80 É függőleges 1,4 4, ,804 6,804 ablak 1,20x2,25 É függőleges 1,4 64, ,72 90,72 ablak 1,80x1,80 É függőleges 1,4 25, ,288 36,288 ablak 1,83x1,80 É függőleges 1,4 32, ,116 46,116 ajtó 1,00x2,10 É függőleges 1,5 2, ,15 3, homlokzati fal (30+ker) ÉK függőleges 0,95 24, ,895 22,895 ablak 1,00x0,60 ÉK függőleges 1,4 4, ,72 6,72 18.homlokzati fal (38+tégla) K függőleges 0,77 100, ,708 77, homlokzati fal (30+ker) K függőleges 0,95 111, ,48 105, homlokzati fal (30+ker) K függőleges 0,95 47, ,962 44,962 ablak 3,60x3,25 K függőleges 1,4 35, ,14 49, homlokzati parapetfalazat D függőleges 1,101 9, ,223 10, homlokzati fal (25+tégla) D függőleges 1,067 17, ,924 18, emeleti fal "25+kerámia D függőleges 1,09 43, ,332 47, homlokzati fal (25+ker) D függőleges 1,09 314, ,5 342,5 19. homlokzati fal (25+ker) D függőleges 1,14 33, ,044 38, homlokzati fal (30+ker) D függőleges 0,95 249, ,06 237,06 üvegfal D függőleges 4,302 1, ,9626 5, lapostető D függőleges 1, lapostető D függőleges 1, ablak 0,90x3,25 D függőleges 1,4 2, ,095 4,095 45

46 ablak 1,13x2,00 D függőleges 1,4 45, ,28 63,28 ablak 1,56x2,95 D függőleges 1,4 32, ,1 45,1 ablak 1,83x2,25 D függőleges 1,4 255, ,4 357,4 ajtó 2,40x3,30 D függőleges 1,5 15, ,76 23, homlokzati fal (25+tégla) NY függőleges 1,067 54, ,152 58, homlokzati fal (38+tégla) NY függőleges 0,77 23, ,247 18, homlokzati fal (30+ker) NY függőleges 0,95 3, ,1896 3,1896 ablak 5,45x0,90 polikarbonát NY függőleges 1,9 19, ,278 37,278 ablak 0,85x1,45 ÉNY függőleges 1,4 1, ,7255 1, homlokzati fal (ferde vb) D 75 -os 3,05 31, ,551 94, tető (termek) D 30 -os 1, tető (termek) D 30 -os 2, lapostető vízszintes 1, lapostető AA vízszintes 1, lapostető (új épületrész) vízszintes 1, talajra fektetett padló - 16,2 1,35 8,3 11,165 11, talajra fektetett padló - 486,7 1,25 134,6 168,24 168,24 7. talajra fektetett padló - 134,5 1,25 42,9 53,675 53,675 15*. pince falazat függőleges - - 0,2 11,6 2,324 2, pince falazat függőleges - - 0,15 46,2 6,936 6,936 46

47 Helyiségek Főlépcsőház - Lépcsőház Épület neve: Oktatási épület Alapterület: 27.5 m 2 Belmagasság: 14.6m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 13751kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 6077W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 3816W Napsugárzási nyereség: 474W Hőveszteség összesen: 9419W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb Ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] talajra fektetett padló padló (talajra fektetett) 1 27, , lapostető tető 1 0-1,44 1, (É) 18.homlokzati fal (38+tégla) külső fal 1 105,63 2,1 0,77 0, (É) ablak 3,60x3,25 ablak (külső, fa és PVC) 3 35,1-1,4 1, (K) ajtó 1,00x2,10 ajtó ( küls ő) 1 2,1-1,5 1, (É) 18.homlokzati fal (38+tégla) külső fal 1 70,74 35,1 0,77 0, (K) Melléklépcsőház - Lépcsőház Épület neve: Oktatási épület Alapterület: 27.5 m 2 Belmagasság: 17.1m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 49446kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 15507W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 4496 W Napsugárzási nyereség: 0 W Hőveszteség összesen: W megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 1. talajra fektetett padló padló (talajra fektetett) 1 16, , pince falazat talajjal érintkező fal ,

48 15*. pince falazat talajjal érintkező fal , homlokzati fal (38+tégla) külső fal 1 249,53-0,77 0, (É) 20. homlokzati fal (30+ker) külső fal 1 249,53-0,95 0, (D) 2. lapostető tető 1 0-1,44 1, Földszint - férfi és női mosdó Épület neve: Oktatási épület Alapterület: 27.8 m 2 Belmagasság: 3.4m Térfogat: 94.6 m 3 Szerkezet tömege: kg Hőtároló tömeg: 5057kg Mértékadó hőmérsékletélen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 2935W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 900W Napsugárzási nyereség: 66W Hőveszteség összesen: 3769W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb Ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K][W/m 2 K] [mk] [W] [kg/m 2 ] [kg/m 2 ] - 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, homlokzati fal (25+tégla külső fal 1 17,306 0,75 1,07 1, (É) ablak 0,50x0,50 ablak (külső, fa és PVC) 3 0,75-1,4 1, (É) ablak 5,45x0,90 polikarbonátablak (külső, fa és PVC) 1 4,905-1,9 1, (NY) 14. talajra fektetett padló padló (talajra fektetett) 1 27, , homlokzati fal (25+tégla külső fal 1 18,53 4,905 1,07 1, (NY) Földszint 0-23 előcsarnok - Előcsarnok Alapterület: 72.7 m 2 Épület neve: Belmagasság: Oktatási épület 3.3m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 7210kg Mértékadó hőmérsékletélen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1261 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2284 W Napsugárzási nyereség: 0 W Hőveszteség összesen: 3545 W 48

49 Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb Ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] közbenső födém belső födém (felfelé hűlő 1 5,03-0,859 0, üvegfal külső fal 1 17,226 15,84 4,3 4, (D) ajtó 2,40x3,30 ajtó (külső) 2 15,84-1,5 1, (D) 14. talajra fektetett padló padló (talajra fektetett) 1 72, , Földszint 0-24 porta - Előszoba Épület neve: Oktatási épület Alapterület: 8.9 m 2 Belmagasság: 3.3m Térfogat: 29.2 m 3 Szerkezet tömege: 4693 kg Hőtároló tömeg: 1584kg Mértékadó hőmérsékletélen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 606W Filtrációs mód: Légcsereszám alapján Belépő levegő hőmérséklete: C Légcsereszám: /h Filtrációs hőveszteség: 278W Napsugárzási nyereség: 118W Hőveszteség összesen: 766W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb Ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, homlokzati parapet falazat külső fal 1 12,21 2,925 1,1 1, (D) ablak 0,90x3,25 ablak (külső, fa és PVC) 1 2,925-1,4 1, (D) 14. talajra fektetett padló padló (talajra fektetett) 1 8, , Földszint 0-25 raktár Épület neve: Oktatási épület Alapterület: 79.6 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 11082kg Mértékadó hőmérsékletélen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 2536 W 49

50 Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2575W Napsugárzási nyereség: 0W Hőveszteség összesen: 5111W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb Ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] talajra fektetett padló padló (talajra fektetett) 1 79, , lapostető (új épületrész) tető 1 0-1,99 1, homlokzati fal (30+ker) külső fal 1 28,9 4,8 0,95 0, (ÉK) ablak 0,85x1,45 ablak (külső, fa és PVC) 1 1,2325-1,4 1, (ÉNY) 20. homlokzati fal (30+ker) külső fal 1 16,592-0,95 0, (É) 20. homlokzati fal (30+ker) külső fal 1 4,59 1,2325 0,95 0, (NY) ablak 1,00x0,60 ablak (külső, fa és PVC) 8 4,8-1,4 1, (ÉK) Földszint 0-26 Tanterem Épület neve: Oktatási épület Alapterület: 51.8 m 2 Belmagasság: 3.4 m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 7569 kg Mértékadó hőmérsékletélen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 2320 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1677 W Napsugárzási nyereség: 0 W Hőveszteség összesen: 3997 W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, homlokzati fal (38+tégla)külső fal 1 27,54 16,2 0,77 0, (É) ablak 1,20x2,25 ablak (külső, fa és PVC) 6 16,2-1,4 1, (É) 14. talajra fektetett padló padló (talajra fektetett) 1 51, , homlokzati fal (38+tégla)külső fal 1 21,76-0,77 0, (K) 50

51 Földszint 0-27 Előadóterem Épület neve: Oktatási épület Alapterület: 79.6 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 11754kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 4298W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2575W Napsugárzási nyereség: 1305W Hőveszteség összesen: 5568W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] talajra fektetett padló padló (talajra fektetett) 1 79, , homlokzati fal (25+ker) külső fal 1 35,836 27,612 1,09 1, (D) 20. homlokzati fal (30+ker) külső fal 1 25,874 4,602 0,95 0, (K) ablak 1,56x2,95 ablak (külső, fa és PVC) 6 27,612-1,4 1, (D) ablak 1,56x2,95 ablak (külső, fa és PVC) 1 4,602-1,4 1, (D) 20. homlokzati fal (30+ker) külső fal 1 18,53 3,24 0,95 0, (É) ablak 1,80x1,80 ablak (külső, fa és PVC) 1 3,24-1,4 1, (É) 11. közbenső födém belső födém (felfelé hűlő 1 23,59-0,859 0, Földszint 0-28 Tanterem Épület neve: Oktatási épület Alapterület: 35.5 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 6211kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1679 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1149 W Napsugárzási nyereség: 0 W Hőveszteség összesen: 2828 W 51

52 Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (38+tégla) külső fal 1 16,66 4,86 0,77 0, (É) ablak 0,90x1,80 ablak (külső, fa és PVC) 3 4,86-1,4 1, (É) 22. lapostető (új épületrész) tető 1 0-1,99 1, talajra fektetett padló padló (talajra fektetett) 1 35, , homlokzati fal (38+tégla) külső fal 1 23,698-0,77 0, (NY) Földszint 0-4 Folyosó Épület neve: Oktatási épület Alapterület: 82.8 m 2 Belmagasság: 3.4 m Térfogat: m 3 Szerkezet tömege: 8095 kg Hőtároló tömeg: 3037 kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1442 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2678 W Napsugárzási nyereség: 0 W Hőveszteség összesen: 4120 W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+tégla külső fal) 1 37,604 3,24 1,07 1, (É) ablak 1,80x1,80 ablak (külső, fa és PVC) 1 3,24-1,4 1, (É) 9. padló közlekedő fsz.-pince pincefödém 1 11,06-1,59 1, közbenső födém belső födém (felfelé hűlő 1 0-1,91 1,

53 Földszint 0-5 Tanterem Épület neve: Oktatási épület Alapterület: 52.1 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 4197 kg Hőtároló tömeg: 1641kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1216W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1686W Napsugárzási nyereség: 458W Hőveszteség összesen: 2444W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, homlokzati fal (25+tégla külső fal 1 29,036 11,3 1,07 1, (D) ablak 1,13x2,00 ablak (külső, fa és PVC) 5 11,3-1,4 1, (D) 6. közbenső födém (termek) pincefödém 1 8,54-0,789 0, Földszint 0-6 Tanterem Épület neve: Oktatási épület Alapterület: 51.0 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 3753 kg Hőtároló tömeg: 1480kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1161W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1651W Napsugárzási nyereség: 458W Hőveszteség összesen: 2354 W 53

54 Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 5. padló tanterem belső födém (felfelé hűlő) 1 0-0,862 0, homlokzati fal (25+ker) külső fal 1 27,2 11,3 1,09 1, (D) ablak 1,13x2,00 ablak (külső, fa és PVC) 5 11,3-1,4 1, (D) 6. közbenső födém (termek) pincefödém 1 8-0,789 0, Földszint 0-7 Tanterem Épület neve: Oktatási épület Alapterület: 52.0 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 6214kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1511W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1684W Napsugárzási nyereség: 458W Hőveszteség összesen: 2737W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, ablak 1,13x2,00 ablak (külső, fa és PVC) 5 11,3-1,4 1, (D) 19. homlokzati fal (25+ker) külső fal 1 27,2 11,3 1,09 1, (D) 14. talajra fektetett padló padló (talajra fektetett) 1 52, , Földszint 0-8 Tanterem Épület neve: Oktatási épület Alapterület: 51.4 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 6126kg Mértékadó hőmérséklet télen: 20.0 C Küls ő hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1494 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C 54

55 Légcsere szám: /h Filtrációs hőveszteség: 1663W Napsugárzási nyereség: 458W Hőveszteség összesen: 2699W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, homlokzati fal (25+ker) külső fal 1 26,86 11,3 1,09 1, (D) ablak 1,13x2,00 ablak (külső, fa és PVC) 5 11,3-1,4 1, (D) 14. talajra fektetett padló padló (talajra fektetett) 1 51, , Helyiségek I. EMELET Első em. férfi- és női Mosdó Épület neve: Oktatási épület Alapterület: 27.8 m 2 Belmagasság: 3.4 m Térfogat: 94.6 m 3 Szerkezet tömege: 5885 kg Hőtároló tömeg: 2414 kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1490 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 900 W Napsugárzási nyereség: 66 W Hőveszteség összesen: 2324 W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, homlokzati fal (25+tégla külső fal 1 17,306 0,75 1,07 1, (É) ablak 0,50x0,50 ablak (külső, fa és PVC) 3 0,75-1,4 1, (É) ablak 5,45x0,90 polikarbonát ablak (külső, fa és PVC) 1 4,905-1,9 1, (NY) 17. homlokzati fal (25+tégla külső fal 1 18,53 4,905 1,07 1, (NY) 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1,

56 Első em zsibongó Előcsarnok Épület neve: Oktatási épület Alapterület: 60.5 m 2 Belmagasság: 3.4 m Térfogat: m 3 Szerkezet tömege: 1835 kg Hőtároló tömeg: 547 kg Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (38+tégla) külső fal 1 6,834-0,77 0, (K) 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, Első em Tanterem Épület neve: Oktatási épület Alapterület: 51.8 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 8887 kg Hőtároló tömeg: 2648kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1686W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1677W Napsugárzási nyereség: 0W Hőveszteség összesen: 3363W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, homlokzati fal (38+tégla) külső fal 1 27,54 16,2 0,77 0, (É) ablak 1,20x2,25 ablak (külső, fa és PVC) 6 16,2-1,4 1, (É) 18.homlokzati fal (38+tégla) külső fal 1 21,76-0,77 0, (K) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0,

57 Első em Igazgatói iroda Épület neve: Oktatási épület Alapterület: 14.7 m 2 Belmagasság: 3.4m Térfogat: 49.9 m 3 Szerkezet tömege: 1615 kg Hőtároló tömeg: 671kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 724W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 475W Napsugárzási nyereség: 334W Hőveszteség összesen: 865W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 16,626 8,235 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 2 8,235-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Első em Titkárság iroda Épület neve: Oktatási épület Alapterület: 11.3 m 2 Belmagasság: 3.4m Térfogat: 38.4 m 3 Szerkezet tömege: 1053 kg Hőtároló tömeg: 438kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 411W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 365W Napsugárzási nyereség: 167W Hőveszteség összesen: 609W 57

58 Határoló szerkezetek: Szerkezet típus db A -A U U+ Utb Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 9,588 4,118 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 1 4,1175-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Első em Iroda Épület neve: Oktatási épület Alapterület: 28.5 m 2 Belmagasság: 3.4m Térfogat: 96.8 m 3 Szerkezet tömege: 9685 kg Hőtároló tömeg: 3001kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1380W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 922W Napsugárzási nyereség: 0W Hőveszteség összesen: 2302W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (38+tégla) külső fal 1 35,836 6,48 0,77 0, (É) 20. homlokzati fal (30+ker) külső fal 1 8,16-0,95 0, (K) ablak 1,80x1,80 ablak (külső, fa és PVC) 2 6,48-1,4 1, (É) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Első em Tanterem Épület neve: Oktatási épület Alapterület: 51.5 m 2 Belmagasság: 3.4 m Térfogat: m 3 Szerkezet tömege: 3594 kg Hőtároló tömeg: 1396 kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C 58

59 Korrekciós tényező: 1.00 Transzmissziós veszteség: 1171 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1666 W Napsugárzási nyereség: 500 W Hőveszteség összesen: 2337 W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 27,2 12,352 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém belső födém (felfelé hűlő 1 8-0,859 0, Első em olvasói Iroda Épület neve: Oktatási épület Alapterület: 20.3 m 2 Belmagasság: 3.4m Térfogat: 69.0 m 3 Szerkezet tömege: 6065 kg Hőtároló tömeg: 2263kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1175W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 657W Napsugárzási nyereség: 167W Hőveszteség összesen: 1665W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 10,642 4,1175 1,09 1, (D) 20. homlokzati fal (30+ker) külső fal 1 21,76-0,95 0, (K) ablak 1,83x2,25 ablak (külső, fa és PVC) 1 4,1175-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0,

60 Első em. 1-4 Folyosó Épület neve: Oktatási épület Alapterület: 80.5 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 4404kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1807W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2606W Napsugárzási nyereség: 0W Hőveszteség összesen: 4413W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, ablak 1,83x1,80 ablak (külső, fa és PVC) 2 6,588-1,4 1, (É) 18. homlokzati fal (38+tégla) külső fal 1 61,642 6,588 0,77 0, (É) 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, Első em. 1-5 Tanterem Épület neve: Oktatási épület Alapterület: 50.4 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 3212 kg Hőtároló tömeg: 1335kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1271W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1632W Napsugárzási nyereség: 500W Hőveszteség összesen: 2403W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 29,036 12,35 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0,

61 Első em. 1-6 Tanterem Épület neve: Oktatási épület Alapterület: 52.0 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 2858 kg Hőtároló tömeg: 1188kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1171W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1682W Napsugárzási nyereség: 500W Hőveszteség összesen: 2353W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 27,2 12,352 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Első em. 1-7 Tanterem Épület neve: Oktatási épület Alapterület: 52.0 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 2858 kg Hőtároló tömeg: 1188kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1171W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1682W Napsugárzási nyereség: 500W Hőveszteség összesen: 2353W 61

62 Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 27,2 12,352 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Első em. 1-8 Tanterem Épület neve: Oktatási épület Alapterület: 51.3 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 2793 kg Hőtároló tömeg: 1161kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1158W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1662W Napsugárzási nyereség: 500W Hőveszteség összesen: 2320W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 26,86 12,352 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0,

63 Helyiségek II. EMELET Második em Tanterem Épület neve: Oktatási épület Alapterület: 51.5 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 2858 kg Hőtároló tömeg: 1188kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1171W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1666W Napsugárzási nyereség: 500W Hőveszteség összesen: 2337W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 27,2 12,352 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Második em Olvasói iroda Épület neve: Oktatási épület Alapterület: 20.3 m 2 Belmagasság: 3.4m Térfogat: 69.0 m 3 Szerkezet tömege: 6065 kg Hőtároló tömeg: 2263kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1175W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 657W Napsugárzási nyereség: 167W Hőveszteség összesen: 1665W 63

64 Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 10,642 4,1175 1,09 1, (D) 20. homlokzati fal (30+ker) külső fal 1 21,76-0,95 0, (K) ablak 1,83x2,25 ablak (külső, fa és PVC) 1 4,1175-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Második em. 2-4 Folyosó Épület neve: Oktatási épület Alapterület: 80.5 m 2 Belmagasság: 3.4 m Térfogat: m 3 Szerkezet tömege: 8494 kg Hőtároló tömeg: 2531 kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1499 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2606 W Napsugárzási nyereség: 0 W Hőveszteség összesen: 4105 W Határoló szerkezetek: Szerkezet típus db A -A U U+ Utb Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - ablak 1,83x1,80 ablak (küls ő, fa és PVC) 4 13,176-1,4 1, (É) 18. homlokzati fal (38+tégla)külső fal 1 44,812 13,176 0,77 0, (É) 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, közbenső födém belső födém (felfelé hűlő 1 0-1,91 1,

65 Második em. 2-5 Tanterem Épület neve: Oktatási épület Alapterület: 50.4 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 3212 kg Hőtároló tömeg: 1335kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1271W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1632W Napsugárzási nyereség: 500W Hőveszteség összesen: 2403W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 29,036 12,35 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Második em. 2-6 Tanterem Épület neve: Oktatási épület Alapterület: 52.0 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 2858 kg Hőtároló tömeg: 1188kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1171W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1682W Napsugárzási nyereség: 500W Hőveszteség összesen: 2353W 65

66 Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 27,2 12,352 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Második em. 2-7 Tanterem Épület neve: Oktatásiépület Alapterület: 52.0 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 2858 kg Hőtároló tömeg: 1188kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1171W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1682W Napsugárzási nyereség: 500W Hőveszteség összesen: 2353W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 27,2 2,352 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Második em. 2-8 Tanterem Épület neve: Oktatási épület Alapterület: 51.3 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 2793 kg Hőtároló tömeg: 1161kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1158 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1662 W Napsugárzási nyereség: 500 W Hőveszteség összesen: 2320 W 66

67 Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 26,86 12,352 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Második em.- férfi- és női Mosdó Épület neve: Oktatási épület Alapterület: 27.8 m 2 Belmagasság: 3.4m Térfogat: 94.6 m 3 Szerkezet tömege: 5885 kg Hőtároló tömeg: 2414kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1490W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 900W Napsugárzási nyereség: 66W Hőveszteség összesen: 2324W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, homlokzati fal (25+tégla külső fal 1 17,306 0,75 1,07 1, (É) ablak 0,50x0,50 ablak (külső, fa és PVC) 3 0,75-1,4 1, (É) ablak 5,45x0,90 polikarbonátablak (külső, fa és PVC) 1 4,905-1,9 1, (NY) 17. homlokzati fal (25+tégla külső fal 1 18,53 4,905 1,07 1, (NY) 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1,

68 Helyiségek III. EMELET Harmadik em zsibongó előcsarnok Épület neve: Oktatási épület Alapterület: 60.5 m 2 Belmagasság: 3.4 m Térfogat: m 3 Szerkezet tömege: 1835 kg Hőtároló tömeg: 547 kg Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (38+tégla)külső fal 1 6,834-0,77 0, (K) 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, lapostető tető 1 0-1,44 1, Harmadik em Iroda Épület neve: Oktatási épület Alapterület: 72.6 m 2 Belmagasság: 3.4 m Térfogat: m 3 Szerkezet tömege: 9409 kg Hőtároló tömeg: 3630 kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 2422 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2350 W Hőveszteség összesen: 4772 W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 5. padló tanterem belső födém (felfelé hűlő 1 0-0,86 0, emeleti fal "25+kerámia külső fal 1 38,182 16,47 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 4 16,47-1,4 1, (D) 20. közlekedő fal "30+kerámia külső fal 1 23,664-0,95 0, (K) 2. lapostető AA tető 1 0-1,44 1,

69 Harmadik em Tanterem Épület neve: Oktatási épület Alapterület: 51.8 m 2 Belmagasság: 3.4m Térfogat: m 3 Szerkezet tömege: 6455 kg Hőtároló tömeg: 2648kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 2030W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1677W Hőveszteség összesen: 3707W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] földszinti fal "25+tégla" külső fal 1 49,3 16,2 1,07 1, (É) ablak 1,20x2,25 ablak (külső, fa és PVC) 6 16,2-1,4 1, (É) 5. padló tanterem belső födém (felfelé hűlő 1 0-0,862 0, lapostető AA tető 1 0-1,44 1, Harmadik em igazgatói iroda Épület neve: Oktatási épület Alapterület: 14.7 m 2 Belmagasság: 3.4m Térfogat: 49.9 m 3 Szerkezet tömege: 1615 kg Hőtároló tömeg: 671kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 724W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 475W Napsugárzási nyereség: 334W Hőveszteség összesen: 865W 69

70 Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 16,626 8,235 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 2 8,235-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, lapostető tető 1 0-1,44 1, (D) Harmadik em Iroda Alapterület: 11.3 Térfogat: 38.4 m 3 m 2 Szerkezet tömege: 1053 kg Épület neve: Oktatási épület Belmagasság : 3.4m Hőtároló tömeg: 438kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Transzmisszi Korrekciós tényező: 1.00 ós veszteség: 411W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 365W Napsugárzási nyereség: 167W Hőveszteség összesen: 609W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔU tb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 9,588 4,118 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 1 4,1175-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, lapostető tető 1 0-1,44 1, (D) Harmadik em Iroda Épület neve: Oktatásiépület Alapterület: 28.5 m 2 Belmagasság: 3.4m Térfogat: 96.8 m 3 Szerkezet tömege: 9685 kg Hőtároló tömeg: 3001 kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1380 W 70

71 Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 922W Napsugárzási nyereség: 0W Hőveszteség összesen: 2302W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (38+tégla) külső fal 1 35,836 6,48 0,77 0, (É) 20. homlokzati fal (30+ker) külső fal 1 8,16-0,95 0, (K) ablak 1,80x1,80 ablak (külső, fa és PVC) 2 6,48-1,4 1, (É) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, lapostető tető 1 0-1,44 1, Harmadik em Tanterem Épület neve: Oktatási épület Alapterület: 51.5 m 2 Belmagasság: 3.4 m Térfogat: m 3 Szerkezet tömege: 2858 kg Hőtároló tömeg: 1188 kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1171 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1666 W Napsugárzási nyereség: 500 W Hőveszteség összesen: 2337 W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 27,2 12,352 1,09 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, lapostető tető 1 0-1,44 1, (D) 71

72 Harmadik em olvasói iroda Épület neve: Oktatási épület Alapterület: 20.3 m 2 Belmagasság: 3.4m Térfogat: 69.0 m 3 Szerkezet tömege: 6065 kg Hőtároló tömeg: 2263kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1175W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 657W Napsugárzási nyereség: 167W Hőveszteség összesen: 1665W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 10,642 4,1175 1,09 1, (D) 20. homlokzati fal (30+ker) külső fal 1 21,76-0,95 0, (K) ablak 1,83x2,25 ablak (külső, fa és PVC) 1 4,1175-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, lapostető tető 1 0-1,44 1, (D) Harmadik em. 3-4 Folyosó Épület neve: Oktatási épület Alapterület: 80.5 m 2 Belmagasság: 3.3m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 3732kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1903W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2529W Napsugárzási nyereség: 0W Hőveszteség összesen: 4432 W 72

73 Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (38+tégla) külső fal 1 59,829 13,176 0,77 0, (É) ablak 1,83x1,80 ablak (külső, fa és PVC) 4 13,176-1,4 1, (É) 2. lapostető tető 1 0-1,44 1, (É) 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, Harmadik em. 3-5 Tanterem Épület neve: Oktatási épület Alapterület: 37.4 m 2 Belmagasság: 4.3m Térfogat: m 3 Szerkezet tömege: 3552 kg Hőtároló tömeg: 1476kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1108W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1520W Napsugárzási nyereség: 334W Hőveszteség összesen: 2294W Határoló szerkezetek: Szerkezet típus db A -A U U+ Utb Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - ablak 1,83x2,25 ablak (külső, fa és PVC) 2 8,235-1,4 1, (D) 4. tető (termek) tető 1 0-1,96 2, (D) 19. homlokzati fal (25+ker) külső fal 1 26,688 8,235 1,09 1, (É) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Harmadik em. 3-6 Tanterem Épület neve: Oktatási épület Alapterület: 37.4 m 2 Belmagasság: 4.3m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 3854 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1520 W 73

74 Napsugárzási nyereség: Hőveszteség összesen: 167W 5207W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - ablak 1,83x2,25 ablak (külső, fa és PVC) 1 4,1175-1,4 1, (D) 4. tető (termek) tető 1 0-1,96 2, (D) 21. homlokzati fal (ferde vb) külső fal ,05 3, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, homlokzati fal (25+ker) külső fal 1 13,109 4,1175 1,09 1, (D) Harmadik em. 3-7 Tanterem Épület neve: Oktatási épület Alapterület: 51.2 m 2 Belmagasság: 4.3 m Térfogat: m 3 Szerkezet tömege: 4198 kg Hőtároló tömeg: 1745 kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1437 W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2081 W Napsugárzási nyereség: 500 W Hőveszteség összesen: 3018 W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 34,16 12,352 1,09 1, (D) 4. tető (termek) tető 1 0-1,96 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0,

75 Harmadik em. 3-8 Tanterem Alapterület: 50.6 Térfogat: m 3 m 2 Szerkezet tömege: 6494 kg Épület neve: Oktatási épület Belmagasság : 4.3m Hőtároló tömeg: 2699kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Transzmisszi Korrekciós tényező: 1.00 ós veszteség: 1892W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 2055W Napsugárzási nyereség: 500W Hőveszteség összesen: 3447W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+ker) külső fal 1 33,733-1,09 1, (D) 4. tető (termek) tető 1 0-1,96 1, (D) ablak 1,83x2,25 ablak (külső, fa és PVC) 3 12,352-1,4 1, (D) 5. közbenső födém (termek) belső födém (felfelé hűlő 1 0-0,862 0, Harmadik em.-férfi- és női Mosdó Épület neve: Oktatási épület Alapterület: 27.8 m 2 Belmagasság: 3.4m Térfogat: 94.6 m 3 Szerkezet tömege: 5885 kg Hőtároló tömeg: 2414kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1490W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 900W Napsugárzási nyereség: 66W Hőveszteség összesen: 2324W 75

76 Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] homlokzati fal (25+tégla külső fal 1 17,306 0,75 1,07 1, (É) ablak 0,50x0,50 ablak (külső, fa és PVC) 3 0,75-1,4 1, (É) ablak 5,45x0,90 polikarbonátablak (külső, fa és PVC) 1 4,905-1,9 1, (NY) 17. homlokzati fal (25+tégla külső fal 1 18,53 4,905 1,07 1, (NY) 8. közbenső födém belső födém (felfelé hűlő 1 0-1,91 1, lapostető tető 1 0-1,44 1, (É) Helyiségek PINCE Pince ledobó akna Épület neve: Oktatási épület Alapterület: 1.4 m 2 Belmagasság: 2.2m Térfogat: 3.1 m 3 Szerkezet tömege: 1953 kg Hőtároló tömeg: 936kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 137W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 30W Napsugárzási nyereség: 0W Hőveszteség összesen: 167W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [mg 2 [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] - 15*. pince falazat talajjal érintkező fal , talajra fektetett padló padló (talajra fektetett) 1 1, ,

77 Pince 00-4 Előszoba Épület neve: Oktatási épület Alapterület: 5.7 m 2 Belmagasság: 2.2m Térfogat: 12.3 m3 Szerkezet tömege: 5064 kg Hőtároló tömeg: 3134kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 115W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 117W Napsugárzási nyereség: 0W Hőveszteség összesen: 232W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] pince falazat talajjal érintkező fal , talajra fektetett padló padló (talajra fektetett) 1 5, , Pince 00-5 fűtő Épület neve: Oktatási épület Alapterület: 6.2 m 2 Belmagasság: 2.2m Térfogat: 13.3 m 3 Szerkezet tömege: 5572 kg Hőtároló tömeg: 3401kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 137W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 126W Napsugárzási nyereség: 0W Hőveszteség összesen: 263W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] pince falazat talajjal érintkező fal , talajra fektetett padló padló (talajra fektetett) 1 6, ,

78 Pince 00-6 Zuhanyzó Épület neve: Oktatási épület Alapterület: 1.8 m 2 Belmagasság: 2.2m Térfogat: 3.8 m3 Szerkezet tömege: 1631 kg Hőtároló tömeg: 977kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 44W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 36W Napsugárzási nyereség: 0W Hőveszteség összesen: 80W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] pince falazat talajjal érintkező fal , talajra fektetett padló padló (talajra fektetett) 1 1, , Pince 00-7 gépház Épület neve: Oktatási épület Alapterület: 4.9 m 2 Belmagasság: 2.2m Térfogat: 10.4 m 3 Szerkezet tömege: 4381 kg Hőtároló tömeg: 2674kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 108W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 99W Napsugárzási nyereség: 0W Hőveszteség összesen: 207W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] pince falazat talajjal érintkező fal , talajra fektetett padló padló (talajra fektetett) 1 4, ,

79 Pince 00-8 kazánház Épület neve: Oktatási épület Alapterület: 50.7 m 2 Belmagasság: 2.2m Térfogat: m3 Szerkezet tömege: kg Hőtároló tömeg: 26745kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 417W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1086W Napsugárzási nyereség: 0W Hőveszteség összesen: 1503W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] pince falazat talajjal érintkező fal , talajra fektetett padló padló (talajra fektetett) 1 50, , Pince 00-9 szénraktár Épület neve: Oktatási épület Alapterület: 63.9 m 2 Belmagasság: 2.2m Térfogat: m 3 Szerkezet tömege: kg Hőtároló tömeg: 34723kg Mértékadó hőmérséklet télen: 20.0 C Külső hőmérséklet: C Korrekciós tényező: 1.00 Transzmissziós veszteség: 1150W Filtrációs mód: Légcsere szám alapján Belépő levegő hőmérséklete: C Légcsere szám: /h Filtrációs hőveszteség: 1369W Napsugárzási nyereség: 0W Hőveszteség összesen: 2519W Határoló szerkezetek: Szerkezet típus db A -A U U+ΔUtb ψ Qt m mt tájolás megnevezés - - [m 2 ] [m 2 ] [W/m 2 K] [W/m 2 K] [W/mK] [W] [kg/m 2 ] [kg/m 2 ] pince falazat talajjal érintkező fal , talajra fektetett padló padló (talajra fektetett) 1 63, ,

80 3. HŐKAMERÁS ÉPÜLETVIZSGÁLAT 3.1. Vizsgálati körülmények 80

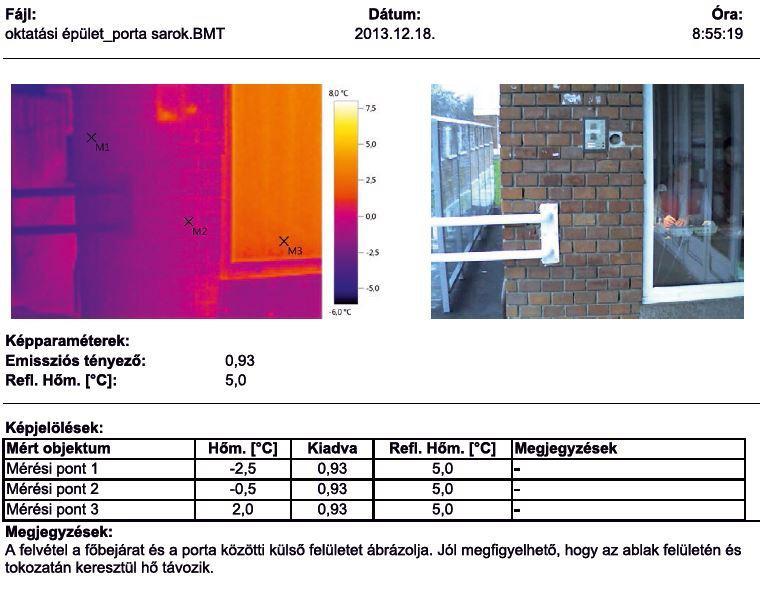

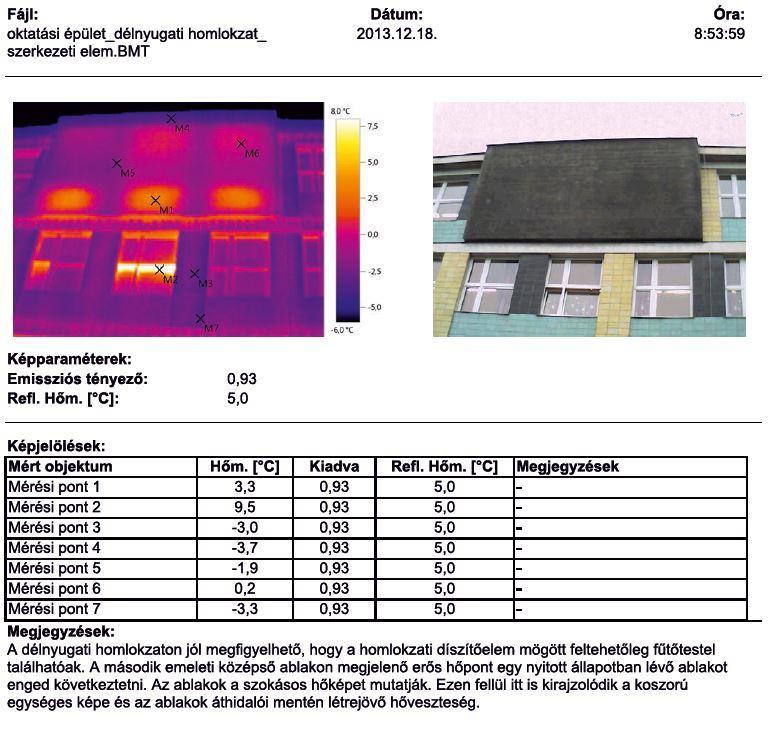

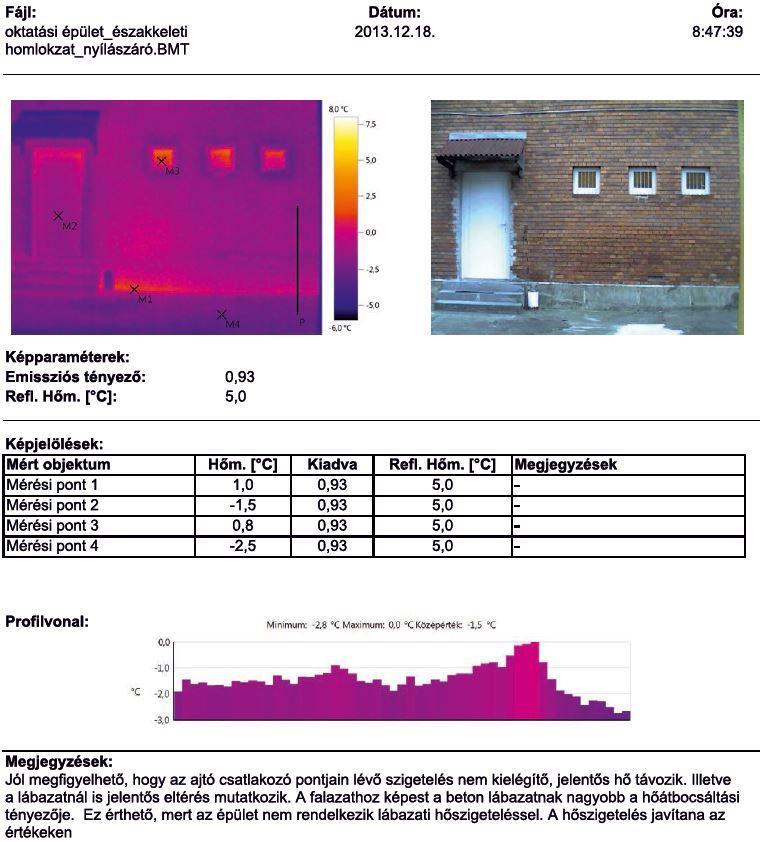

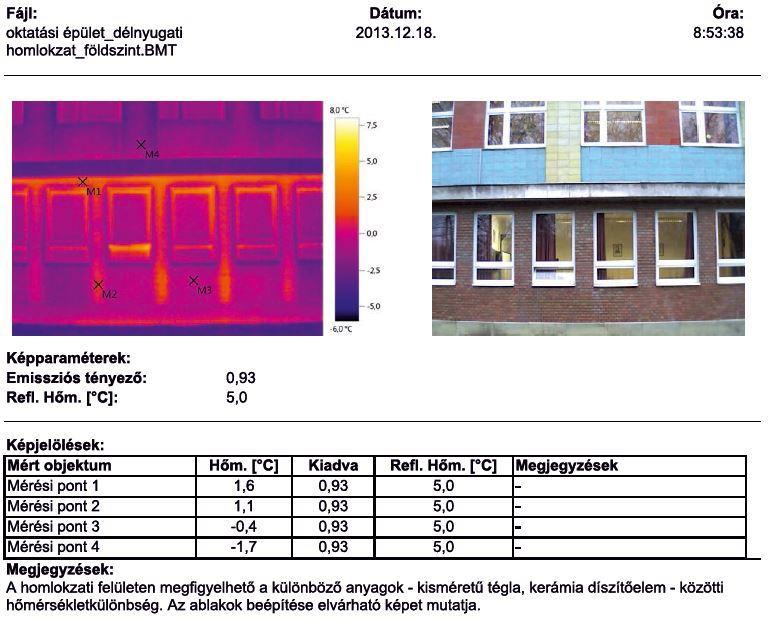

81 3.2. Hőkamerás vizsgálat 81

82 82

83 83

84 84

85 85

86 86

87 87

88 88

89 89

90 90

91 91

92 92

93 93

94 94

95 95

96 96

97 97

98 98

99 99

100 3.3. Értékelés 100

101 4. ÉPÜLETAKUSZTIKAI SZAKVÉLEMÉNY 4.1. Az épületegyüttes környezete A Baross Gábor Közgazdasági és Két Tanítási Nyelvű Szakközépiskola Győr belvárosában helyezkedik el. Délről a Bem tér míg, nyugatról az egyirányú Dugonics utca határolja. A Bem tér és az iskola épülete közti út viszonylag forgalmas, helyi buszjáratok is rendszeresen közlekednek. Az épületet másik két oldalról beépített telkek határolják viszonylag sok zöldfelülettel és fákkal. Az intézmény zajforrása tehát elsősorban a Bem tér, amelynek utcája mindössze pár méterre húzódik az épület főhomlokzata előtt (1. eset). A kapott mérési adatok alapján azonban kitűnik, az iskola udvara is jelentős zajforrást jelent (2. eset).az épület főhomlokzatán végig tantermek és irodák, az udvar felől pedig egy oktatóterem helyezkednek el, ezek a helyiségek pedig zajtól védendő területnek számítanak. Kapott mérési eredmények: 101

102 4.2. Az épületegyüttes vonatkozó rendeletekben rögzített határértékek A szükséges vizsgálatok tükrében az alábbi rendeletekkel kell tisztában lennünk, melyek többek közt tartalmazzák az egyes esetekre vonatkozó zajhatárértékeket is: 27/2008. (XII. 3.) KvVM-EüM együttes rendeleta környezeti zaj- és rezgésterhelési határértékek megállapításáról A környezet védelmének általános szabályairól szóló évi LIII. törvény 89. (3) bekezdésében, 110. (8) bekezdés m) pontjában, valamint 110. (13) bekezdés a) pontjában foglalt felhatalmazás alapján, a környezetvédelmi és vízügyi miniszter feladat- és hatásköréről szóló 165/2006. (VII. 28.) Korm. rendelet 1. a) pontjában, valamint az egészségügyi miniszter feladat- és hatásköréről szóló 161/2006. (VII. 28.) Korm. rendelet 1. a) pontjában meghatározott feladatkörünkben eljárva - a 10. tekintetében a pénzügyminiszter feladat- és hatásköréről szóló 169/2006. (VII. 28.) Korm. rendelet 1. b) pontjában meghatározott feladatkörében eljáró pénzügyminiszterrel egyetértésben - a következőket rendeljük el: 1. E rendelet alkalmazásában: a) megítélési szint (L AM ): a vizsgált zajforrás egyenértékű A-hangnyomásszintjéből korrekciós tényezőkkel számított, a teljes megítélési időre vonatkoztatott érték, amelynek mértékegysége: db, b) megítélési időre vonatkozó rezgésterhelés (A M ): a rezgésterhelésnek mérési irányonként számított, a teljes megítélési időre vonatkozó értéke, amelynek mértékegysége: mm/s 2, c) a rezgésterhelés legnagyobb értéke (A max ): a rezgésterhelésnek a három irányban kapott félperces maximumok összes sorozatából kiválasztott legnagyobb értéke, amelynek mértékegysége: mm/s 2, d) vizsgálati küszöbérték (A 0 ): környezeti rezgésforrástól származó rezgésjel legnagyobb értékének e jogszabály szerint megengedett mértéke, amelynek teljesülése esetén a vizsgált rezgés megfelel az előírásoknak, túllépése esetén további vizsgálatokat kell végezni a határértékeknek való megfelelés megállapítása céljából, és mértékegysége: mm/s 2, e) ritkán előforduló, rövid idejű rezgésjelenség: olyan, rendszeresen üzemelő rezgésforrástól származó rezgés, amely naponta legfeljebb 3 alkalommal, illetve hetente legfeljebb 15 alkalommal fordul elő, és minden alkalommal két percnél rövidebb ideig tart. 2. (1) Az üzemi vagy szabadidős zajforrástól származó zaj terhelési határértékeit a zajtól védendő területeken az 1. melléklet tartalmazza. (2) Az 1. melléklet határértékei megítélési szintben kifejezett értékek, ahol a megítélési idő a) nappal (6:00-22:00): a legnagyobb zajterhelést adó folyamatos 8 óra, b) éjjel (22:00-6:00): a legnagyobb zajterhelést adó fél óra. (3) Ha a csendes övezet, fokozottan védett terület 102

103 a) zajtól védett területen helyezkedik el, az 1. mellékletben meghatározott határértéknél 5 db-lel kisebb, b) zajtól nem védett területen helyezkedik el, az 1. mellékletben az üdülő területi besorolásnak megfelelő zajterhelési határértéknek kell teljesülni a területén. (4) 1 A június 1. és szeptember 15. közötti időszakban megrendezésre kerülő, egybefüggően több, de legfeljebb nyolc napon át tartó kulturális fesztiválok esetében e rendelet alkalmazása során a) a nappali időszakon a 6:00 és 23:00 közötti időszakot, éjjeli időszakon a 23:00 és 6:00 közötti időszakot kell érteni, b) a zajtól védendő valamennyi területen a terhelési határérték nappali időszakban 65 db, éjjeli időszakban 55 db. 1. melléklet a 27/2008. (XII. 3.) KvVM-EüM együttes rendelethez Üzemi és szabadidős létesítményektől származó zaj terhelési határértékei a zajtól védendő területeken Sorszám Zajtól védendő terület Határérték (LTH) az LAM megítélési szintre* (db) nappal éjjel óra óra 3. Lakóterület (nagyvárosias beépítésű), a vegyes terület Megjegyzés: * Értelmezése az MSZ szabvány és az MSZ szabvány szerint. 4. (1) A közlekedési létesítményeket úgy kell megtervezni, hogy az általuk okozott zajterhelés nem haladhatja meg a 3. melléklet szerinti határértékeket. (2) A 3. melléklet határértékei megítélési szintben kifejezett értékek, ahol a megítélési idő a) nappal (6:00-22:00): 16 óra, b) éjjel (22:00-6:00): 8 óra. (3) Ha a csendes övezet, fokozottan védett terület a) zajtól védett területen helyezkedik el, a 3. mellékletben meghatározott határértéknél 5 db-lel kisebb, b) zajtól nem védett területen helyezkedik el, a 3. mellékletben az üdülő területi besorolásnak megfelelő zajterhelési határértéknek kell teljesülni a területén. (4) A 3. melléklet határértékeinek új közlekedési zajforrás létesítése esetén a meglévő védendő területen kell teljesülniük. (5) Meglévő közlekedési útvonal vagy létesítmény (zajforrás) korszerűsítése, útkapacitás bővítése utáni állapotra 103

104 a) a 3. melléklet határértékei érvényesek, ha a változást közvetlenül megelőző állapotra vonatkozó számítások és mérések a határérték teljesülését igazolják; b) legalább a változást megelőző zajterhelést kell követelménynek tekinteni, ha a változást megelőző állapotra vonatkozó számítások vagy mérések a határérték túllépését igazolják. 5. (1) Az 1., a 2. és a 3. mellékletben a zajtól védendő területeken meghatározott zajterhelési határértékeknek a) az épületek (épületrészek) külső környezeti zajtól védendő azon homlokzata előtt, amelyen legfeljebb 45 db beltéri zajterhelési határértékű helyiség (4. melléklet), könyvtári olvasóterem, orvosi vizsgáló helyiség nyílászárója van, az egyes épületszintek padlószintjének megfelelő magasságtól számított 1,5 m magasságban a nyílászárótól általában 2 m-re, aa) ha a nyílászáró és a zajforrás távolsága 6 m-nél kisebb, akkor e távolság zajforrástól számított kétharmad részén, de a nyílászáró előtt legalább 1 m-re, ab) ha a nyílászáró környezetében 4 m-en belül hangvisszaverő felület van, akkor a nyílászáró és e felület közötti távolság felezőpontjában, de a nyílászárótól legalább 1 m-re, ac) ha a zajforrás a vizsgált homlokzaton van, akkor a nyílászáró felületén, b) az üdülőterületeken, az egészségügyi területen a zajtól védendő épületek elhelyezésére szolgáló ingatlanok határán, c) a temetők teljes területén kell teljesülniük. (2) Az épületek (épületrészek) azon homlokzata előtt, amelyen 45 db-nél nagyobb beltéri zajterhelési határértékű helyiség (4. melléklet), orvosi rendelő, hivatali épület irodahelyiség nyílászárója van, az (1) bekezdés a) pontja szerinti helyeken a zajterhelés nem haladhatja meg jelentős mértékben az 1., a 2. és a 3. melléklet szerinti határértéket. (3) Azokra a zajtól védendő területekre, épületekre, helyiségekre, amelyeket csak bizonyos napszakban vagy szezonálisan használnak, az 1., a 2. és a 3. számú melléklet szerinti zajterhelési határértékek csak a használat időtartamára vonatkoznak. 104

105 3. melléklet a 27/2008. (XII. 3.) KvVM-EüM együttes rendelethez A közlekedéstől származó zaj terhelési határértékei a zajtól védendő területeken Sorszám Zajtól védendő terület 3. Lakóterület (nagyvárosias beépítésű), a vegyes terület Határérték (LTH) az LAM kö megítélési szintre* (db) az országos közúthálózatba tartozó mellékutaktól, a települési kiszolgáló úttól, önkormányzat tulajdonában lakóúttól származó lévő gyűjtőutaktól és zajra külterületi közutaktól, a vasúti mellékvonaltól és pályaudvarától, a repülőtértől, illetve a nem nyilvános fel- és leszállóhelyektől** származó zajra nappal óra éjjel óra nappal óra éjjel óra az országos közúthálózatba tartozó gyorsforgalmi utaktól és főutaktól, a települési önkormányzat tulajdonában lévő belterületi gyorsforgalmi utaktól, belterületi elsőrendű főutaktól és belterületi másodrendű főutaktól, az autóbuszpályaudvartól, a vasúti fővonaltól és pályaudvarától, a repülőtértől, illetve a nem nyilvános fel és leszállóhelytől*** származó zajra nappal óra éjjel óra Megjegyzés: * Értelmezése a stratégiai zajtérképek és intézkedési tervek készítésének részletes szabályairól szóló 25/2004. (XII. 20.) KvVM rendelet 3. számú melléklet 1.1. pontja és 5. számú melléklet 1.1. pontja szerint. ** Olyan repülőterek, vagy nem nyilvános fel- és leszállóhelyek, ahol 5,7 tonna maximális felszálló tömegnél kisebb, légcsavaros repülőgépek, illetve 2,73 tonna maximális felszálló tömegnél kisebb helikopterek közlekednek. *** Olyan repülőterek, vagy nem nyilvános fel- és leszállóhelyek, ahol 5,7 tonna maximális felszálló tömegű vagy annál nagyobb, légcsavaros repülőgépek, 2,73 tonna maximális felszálló tömegű vagy annál nagyobb helikopterek, valamint sugárhajtású légijárművek közlekednek. 105

106 6. (1) Az épületek zajtól védendő helyiségeit úgy kell megtervezni és megépíteni, hogy a helyiségbe behatoló zaj a használatbavétel időpontjában - zárt állapotú nyílászárók mellett - ne haladja meg a 4. melléklet szerinti megengedett értékeket. (2) Az épületek védendő helyiségeinek külső határoló szerkezeteit úgy kell megvalósítani, hogy azok az épületakusztikai követelményekre vonatkozó szabvány előírásainak megfeleljenek, vagy e szabvánnyal legalább egyenértékű hangszigetelési tulajdonságokkal rendelkezzenek. (3) Az (1) és (2) bekezdés szerinti követelmények teljesítése érdekében a homlokzat mértékadó zajterhelését a zajtól védendő épület használatbavételi időpontjában jellemző forgalmi helyzet alapján kell megállapítani. (4) Az épületek 4. mellékletben megadott zajtól védendő helyiségében a) az épület rendeltetésszerű használatát biztosító különböző technikai berendezésektől (pl. felvonóktól, kazánoktól, szivattyúktól, szellőző- és klímaberendezésektől, vízellátási, csatornázási, fűtési, világítási berendezésektől), és b) az épületen belül vagy azzal szomszédos épületben folytatott termelő vagy szolgáltató tevékenységtől, illetve az ehhez alkalmazott géptől, berendezéstől, egyéb zajforrástól származó zaj terhelési határértékeit a 4. melléklet tartalmazza. (5) A (4) bekezdés szerinti követelmények mellett a (4) bekezdés b) pontja szerinti zajforrásoktól származó zajterhelésre (az építőipari kivitelezési tevékenységtől származó zajterhelés kivételével) a 4. melléklet 1., 2., 3., 4. sorszám szerinti helyiségekben az ott meghatározott határértékeknél 5 db-lel kisebb értékeket kell teljesíteni. (6) A 4. melléklet határértékei a védendő helyiségben kialakuló megítélési szintek térbeli átlagára vonatkoznak, ahol a megítélési idő a) közlekedési zajforrásra: aa) nappal (6:00-22:00): 16 óra, ab) éjjel (22:00-6:00): 8 óra; b) üzemi és szabadidős zajforrásra: ba) nappal (6:00-22:00): a legnagyobb zajterhelést adó folyamatos 8 óra, bb) éjjel (22:00-6:00): a legnagyobb zajterhelést adó folyamatos fél óra. 8. A terhelési határérték túllépése jelentős, ha a) zaj esetén 10 db-nél nagyobb mértékű, b) rezgés esetén az A M túllépése legalább négyszeres vagy az A max túllépése legalább kétszeres mértékű. 4. melléklet a 27/2008. (XII. 3.) KvVM-EüM együttes rendelethez A zaj terhelési határértékei az épületek zajtól védendő helyiségeiben 106

107 Sorszám Zajtól védendő helyiség Határérték (LTH) az LAM megítélési szintre* (db) nappal óra éjjel óra 2. Tantermek, előadótermek oktatási intézményekben, foglalkoztató termek, hálóhelyiségek bölcsődékben és óvodákban 40 - Megjegyzés: * a) Értelmezése a 6. (1) bekezdésével kapcsolatos ügyekben az MSZ :2007 és az MSZ szabvány szerint, de nem a legnagyobb értéket adó mérési pontban, hanem térbeli átlagos hangnyomásszintként; mérése az MSZ EN ISO szabvány szerint. b) Értelmezése és mérése a 6. (4) bekezdés b) pontjával kapcsolatos ügyekben az MSZ szabvány szerint Mértékadó zajok, védendő helyek feltárása Az épületegyüttesre vonatkozó zajmérések jegyzőkönyve alapján egyértelműen kijelenthető, hogy a legjelentősebb zajforrás a közlekedési zaj. Az épületrészben védendő helyeknek a tantermek számítanak (funkció alapján), mely helyiségek homlokzatát terhelő zajszintekre a megengedett értékeket a 27/2008. (XII.3.) KvVm-EüM együttes rendelet tartalmazza. A rendelet 4. számú melléklete alapján Tantermek, előadótermek oktatási intézményekben, foglalkoztató termek, hálóhelyiségek bölcsődékben és óvodákban megengedett zajhatárértéke 40 db. (1) Az oktatási épületszárny két fő homlokzatán (északi, déli) elhelyezkedő általános tantermeket vizsgálunk, az alábbi ábrákon feltüntetett módon. 1. eset - Déli homlokzatra néző általános tanterem 2. eset - Északi homlokzatra néző tanterem 1. vizsgálat Homlokzati fal hangszigetelő-képességének vizsgálata Homlokzati fal hangszigetelő-képességének vizsgálata 2. vizsgálat Védett teret határoló egyéb fal hangszigetelő-képességének vizsgálata 3. vizsgálat Védett terek közötti fal hangszigetelő-képességének vizsgálata 4. vizsgálat Védett terek közötti födém hangszigetelőképességének vizsgálata Védett terek közötti födém hangszigetelőképességének vizsgálata 5. vizsgálat Védett terek közötti födém lépéshang-gátlásának vizsgálata Védett terek közötti födém lépéshang-gátlásának vizsgálata 6. vizsgálat Utózengési idő vizsgálata Utózengési idő vizsgálata 107

108 1. eset: 1. vizsgálat: Homlokzati fal hangszigetelő képességének vizsgálata A déli, Bem-térre néző általános tanteremre vonatkozó, a zajterhelési jegyzőkönyv szerint mért maximális zajterhelés a teremben: L AK = 65,2 dba. Az adott terem geometriai méretei: Hossz (m) 8,00 Szélesség (m) 6,40 Alapterület (m 2 ) 51,20 Belmagasság (m) 3,40 Térfogat (m 3 ) 174,08 Homlokzati felület (m 2 ) 27,20 Egyenértékű hangelnyelési felület számítása: forrás: az tényező a táblázat szerint! 108

109 A szükséges hangszigetelési képesség meghatározása: R wer = R wer + 2 = L AK L AH + 10 lg S h 27,20 + K + 2 = 65, lg + 5,0 + 2 = 32, 11dB A 27,76 A feladat elkészítéséhez kapott rajzok alapján rétegrendet a homlokzati főfalhoz nem tudunk. Feltételezett rétegrend: 1,5cm javított mészvakolat 25cm ikersejt téglafalazat (H6-os habarccsal) 1cm ragasztó habarcs 3,5cm mázas kerámia burkolat Mivel ikersejt téglafalazatra értéket nem találtunk közelítésként a B30-as falazat (kétoldali 1-1 cm vakolattal) értékeivel számolunk (2) : R w = 52dB > R wer = 32, 11dB Ezen számítások alapján a szerkezet teljesíti az adott zajterheléshez tartozó követelményeket! 2. vizsgálat: Védett teret határoló egyéb fal hangszigetelő képességének vizsgálata Az épületben a tantermek a zajtól védendő terek, így az ezeket határoló falakkal szemben támasztható akusztikai követelmény, hogy a tanterembe az áthallatszást meggátolja, hogy zavartalanul folyhasson az oktatás. Adott vizsgálatban szereplő fal két oldalán lévő helyiségekben nincs egyidejű tevékenység, így ezen szerkezet vizsgálata most nem indokolt. 3. vizsgálat: Védett terek között fal hangszigetelő képességének vizsgálata Az egyes tantermek egymás mellett helyezkednek el, a köztük lévő válaszfal hangszigetelési képességét szintén ellenőrizni kell, mivel az egyes tanórák nem zavarhatják egymást. Zajterhelés a megadott értékek alapján: L AK = 50,10 db. Használati zajhatárérték: L AH = 40,0 db. A termeket elválasztó fal geometriai méretei: Hossz (m) 6,40 Magasság (m) 3,40 Falfelület (m 2 ) 21,76 109

110 A szükséges hangszigetelési képesség meghatározása: R wer = R wer + 2 = L AK L AH + 10 lg S h 21,76 + K + 2 = 50, lg + 5,0 + 2 = 16, 04dB A 27,76 A termek közötti válaszfal 19 cm vastagságú kisméretű téglafalazat kétoldali vakolattal. R w = 55dB > R wer = 16, 04dB A megtalálható léghang-gátlási érték 12 cm-es falazatra vonatkozik (3), már ez az érték is megfelel, így biztonsággal kijelenthető, hogy 19 cm-es falazat esetében is megfelel a követelményeknek. 4. vizsgálat: Védett terek közötti födém hangszigetelő képességének vizsgálata Két tantermet egymástól elválasztó födémek vizsgálata szintén szükséges. Zajterhelés a megadott értékek alapján: L AK = 50,10 db. Használati zajhatárérték: L AH = 40,0 db. A termeket elválasztó födém geometriai méretei: Hossz (m) 8,00 Szélesség (m) 6,40 Felület (m2) 51,20 A szükséges hangszigetelési képesség meghatározása: R wer = R wer + 2 = L AK L AH + 10 lg S h 51,20 + K + 2 = 50, lg + 5,0 + 2 = 19, 76dB A 27,76 A termek között i födém a tervrajzok szerint Bohn-födém. Jelen számításban 30 cm beton léghang gátlási értékét vesszük. R w = 54dB > R wer = 19, 76dB Vagyis a szerkezet eleget tesz a követelményeknek. 5. vizsgálat: Védett terek közötti födém lépéshang-gátlásának vizsgálata Adott födém lépéshang-gátlásának vizsgálatához szükséges a lépéshangnyomás-szint a vizsgált helyiségre vonatkozóan, mely adat nem áll rendelkezésünkre. Egyéb esetben a vizsgálat elvégzéséhez az alábbi képlettel számolhatunk: L n = L + 10 lg ( A 2 A 0 ) 110
