1 Rovarvéd alumínium ablak Szerelési útmutató Magyar Akció idtartama: 04/2012 Típus: 36110/36111 Eredeti kezelési útmutató QA138

2 Nagyon köszönjük, hogy a rovarvéd ablak megvásárlása mellett döntött. Impresszum A kezelési útmutató kiadója: TPS Product Solutions GmbH Walfischgasse Wien service@tp-solutions.net Gyártó cég megnevezése: TPS Product Solutions GmbH Walfischgasse Wien service@tp-solutions.net Forgalmazó: TPS Product Solutions GmbH Walfischgasse Wien service@tp-solutions.net Kiadás: Verzió: 1.0

3 Rovarvéd alumínium ablak Szállítási terjedelem Szállítási terjedelem A szállítási terjedelem a következ alkatrészeket foglalja magában: 1. 2 darab keresztirányú profilcs a kerethez 2. 2 darab hosszirányú profilcs a kerethez 3. 4 darab szorítóléc (az üveggyapot szövethez) 4. 4 darab beakasztó nemesacél rugó 5. 4 darab sarokösszeköt 6. 1 darab tömítkefe 7. 2 darab beakasztó fogantyú 8. 1 tekercs üveggyapot szövet 9. Szerelési útmutatók 3

4 Tartalomjegyzék Rovarvéd alumínium ablak Tartalomjegyzék Szállítási terjedelem... 3 Biztonság... 5 Szimbólumok... 5 Biztonsági tudnivalók... 5 Általános rész... 6 A szerelési útmutató használata és megrzése... 6 Alkalmazási területek... 6 Funkció... 6 Szerelés... 7 Az ablak megmérése... 7 A keret profilcsöveinek leszabása... 8 A szorítólécek leszabása... 9 A beakasztó nemesacél rugók meghajlítása A keret összeszerelése Az üveggyapot szövet beszerelése Az összeszerelt rovarvéd ablak beakasztása Tisztítás Mszaki adatok Ártalmatlanítási tudnivalók

5 Rovarvéd alumínium ablak Biztonság Biztonság Szimbólumok Az ebben az útmutatóban szerepl szimbólumok jelentése: Sérülés és a készülék károsodásának veszélye. Kövesse az útmutatásokat. Megjegyzés: További fontos információkat tartalmaz a felhasználó számára. Biztonsági tudnivalók A rovarvéd ablak NEM azzal a céllal készült, és nem arra való, hogy biztosítékul szolgáljon egy nyitott ablakból való kiesés ellen! Ne hagyja felügyelet nélkül a gyermekeket a nyitott ablak eltt! Vigyázat! Zuhanásveszély Ne dljön neki a rovarvéd ablaknak! Megjegyzés: Szilárd alapon hajtsa vége az összes lépést. 5

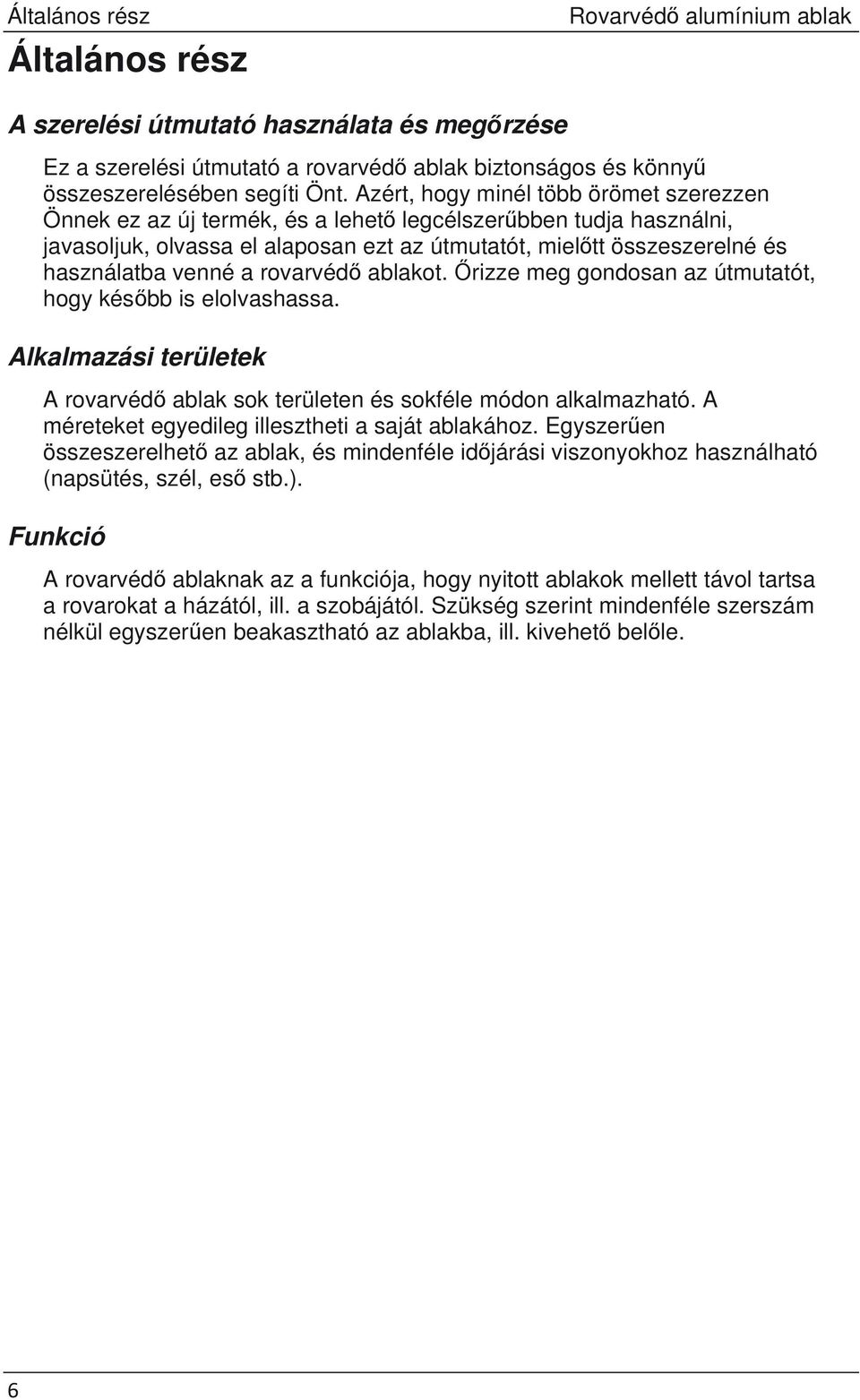

6 Általános rész Általános rész Rovarvéd alumínium ablak A szerelési útmutató használata és megrzése Ez a szerelési útmutató a rovarvéd ablak biztonságos és könny összeszerelésében segíti Önt. Azért, hogy minél több örömet szerezzen Önnek ez az új termék, és a lehet legcélszerbben tudja használni, javasoljuk, olvassa el alaposan ezt az útmutatót, mieltt összeszerelné és használatba venné a rovarvéd ablakot. rizze meg gondosan az útmutatót, hogy késbb is elolvashassa. Alkalmazási területek A rovarvéd ablak sok területen és sokféle módon alkalmazható. A méreteket egyedileg illesztheti a saját ablakához. Egyszeren összeszerelhet az ablak, és mindenféle idjárási viszonyokhoz használható (napsütés, szél, es stb.). Funkció A rovarvéd ablaknak az a funkciója, hogy nyitott ablakok mellett távol tartsa a rovarokat a házától, ill. a szobájától. Szükség szerint mindenféle szerszám nélkül egyszeren beakasztható az ablakba, ill. kivehet belle. 6

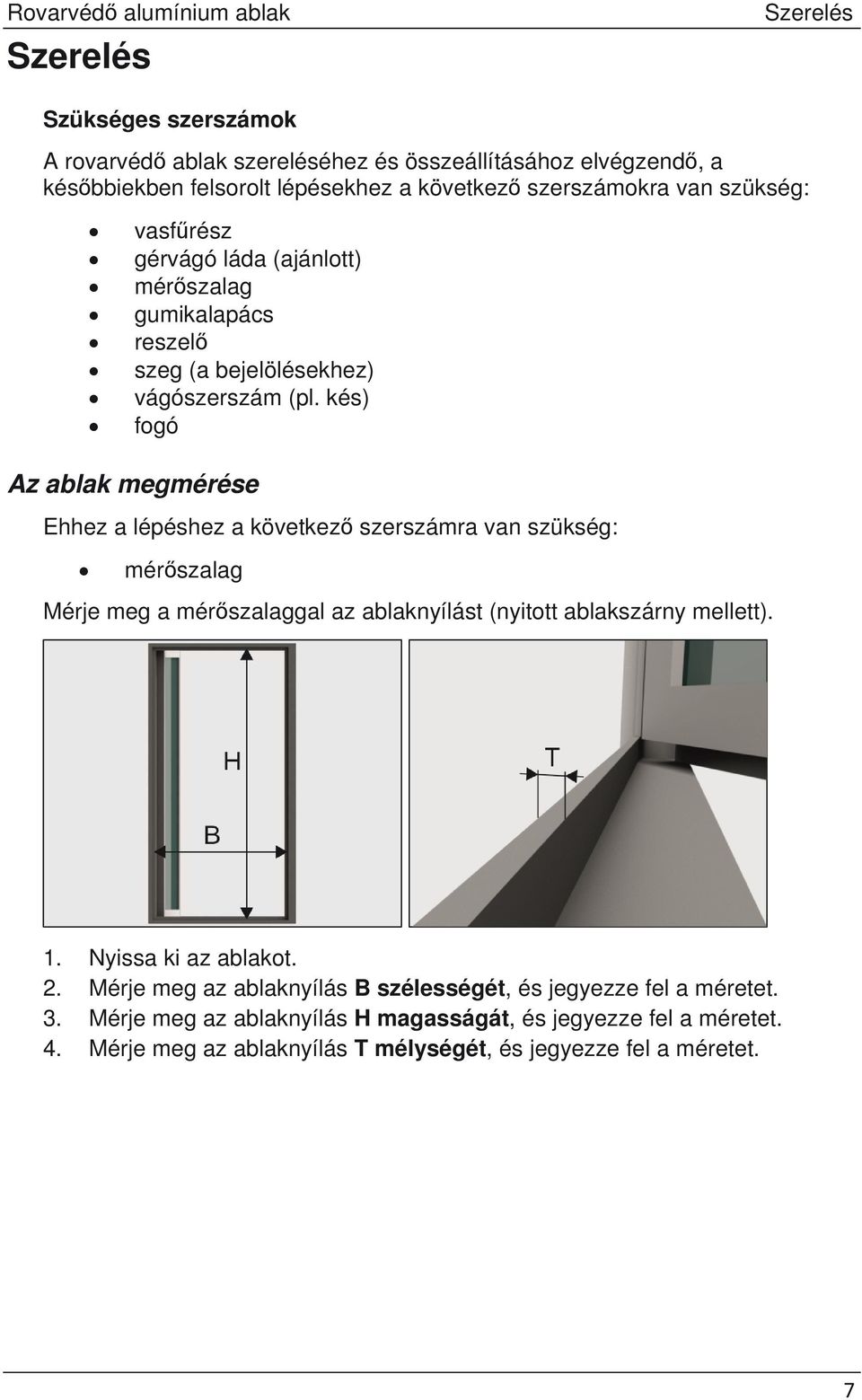

7 Rovarvéd alumínium ablak Szerelés Szerelés Szükséges szerszámok A rovarvéd ablak szereléséhez és összeállításához elvégzend, a késbbiekben felsorolt lépésekhez a következ szerszámokra van szükség: vasfrész gérvágó láda (ajánlott) mérszalag gumikalapács reszel szeg (a bejelölésekhez) vágószerszám (pl. kés) fogó Az ablak megmérése Ehhez a lépéshez a következ szerszámra van szükség: mérszalag Mérje meg a mérszalaggal az ablaknyílást (nyitott ablakszárny mellett). 1. Nyissa ki az ablakot. 2. Mérje meg az ablaknyílás B szélességét, és jegyezze fel a méretet. 3. Mérje meg az ablaknyílás H magasságát, és jegyezze fel a méretet. 4. Mérje meg az ablaknyílás T mélységét, és jegyezze fel a méretet. 7

8 Szerelés Rovarvéd alumínium ablak A keret profilcsöveinek leszabása A keret profilcsöveit a mért értékekkel be kell jelölni, le kell szabni, és le kell sorjázni. Ehhez a lépéshez a következ szerszámokra van szükség: mérszalag szeg gérvágó láda (ajánlott) vasfrész reszel Méretek felvitele a profilcsövekre 1. Vonjon le 30 mm-t a B szélesség mért értékébl, ill. 13 mm-t a H magasság mért értékébl. 2. Vigye fel ezeket a méreteket a hosszirányú profilcsövekre (H), ill. a keresztirányú profilcsövekre (B). 3. Jelölje be egy szeggel a megfelel helyet. 8

9 Rovarvéd alumínium ablak Szerelés A profilcsövek méretre szabása 1. Tegye be a keret profilcsövét a gérvágó ládába. 2. Helyezze el megfelelen a profilcsövet, és tartsa meg ersen a kezével. 3. Vágja le a profilcsövet a bejelölt helyen derékszögben. 4. Ismételje meg az 1-3. pontokban leírt mveletet mindkét hossz-, ill. keresztirányú profilcsövön. Megjegyzés: Egyenként szabja le a profilcsöveket a megfelel hosszakra. 5. Sorjázza le óvatosan az éleket a reszelvel, hogy könnyebben lehessen összerakni az egyes részeket. Vigyázat! Sérülésveszély Figyeljen az éles szélekre, és gondosan sorjázza le ket! A szorítólécek leszabása A szorítóléceken be kell jelölni a profilcsövek hosszát, majd le kell szabni ket. Ehhez a lépéshez a következ szerszámokra van szükség: mérszalag szeg gérvágó láda (ajánlott) vasfrész reszel Méretek felvitele a szorítólécekre 1. Vigye fel a hosszirányú profilcs hosszát a szorítólécre. 2. Jelölje be egy szeggel a megfelel helyet. 3. Ismételje meg az 1-2. pontokban leírt mveletet mind a négy szorítólécen. 9

10 Szerelés Rovarvéd alumínium ablak A szorítólécek méretre szabása 1. Tegye be a szorítólécet a gérvágó ládába. 2. Helyezze el megfelelen a szorítólécet, és tartsa meg ersen a kezével. 3. Vágja le a szorítólécet a bejelölt helyen derékszögben. 4. A függleges szorítólécnél vágjon ki a léc közepén akkora darabot, amely megfelel a beakasztó fogantyúk szélességének (27 mm). 5. Ismételje meg az 1-3. pontokban leírt mveletet mind a négy szorítólécen, a 4. pontban leírt mveletet pedig csak a második függleges lécen. A beakasztó nemesacél rugók meghajlítása A nemesacél rugókat be kell jelölni a mért értékekkel (T mélység), és meg kell hajlítani ket. Ehhez a lépéshez a következ szerszámokra van szükség: mérszalag szeg fogó A méret felvitele a nemesacél rugókra 1. Vigye fel az ablakkeret T mélységét a nemesacél rugó hajlított élétl kiindulva a hosszabb szárra. 2. Jelölje be egy szeggel ezt a méretet. 3. Ismételje meg az 1-2. pontokban leírt mveletet mind a négy nemesacél rugón. 4. Ezek a jelölések lesznek a következkben az Ön által meghajlítandó élek. 10

11 Rovarvéd alumínium ablak Szerelés A beakasztó nemesacél rugók meghajlítása 1. Tartsa meg ersen egy fogóval a nemesacél rugót a bejelölt helyen úgy, hogy a jelölés még éppen látható legyen. 2. Hajlítsa meg a rugót a már meghajlított szárral ellentétes irányba a kezével a megjelölt helyen. 3. A hajlítás után a két szár közötti távolságnak legalább az ablakkeret T mélységének megfelelnek kell lennie. 4. Ismételje meg az 1-2. pontokban leírt mveletet mind a négy nemesacél rugón. 11

12 Szerelés Rovarvéd alumínium ablak A keret összeszerelése A keret profilcsöveit lépésrl lépésre kell összeszerelni a többi alkatrésszel. Ehhez a lépéshez a következ szerszámokra van szükség: mérszalag szeg vágószerszám gumikalapács A tömítkefe felszerelése 1. Vigye fel a hosszirányú profilcs hosszúságát plusz 5 cm-t a tömítkefe szalagjára. 2. Jelölje be egy szeggel ezt a méretet. 3. Vigye fel a keresztirányú profilcs hosszúságát plusz 4,4 cm-t a tömítkefe szalagjára. 4. Jelölje be egy szeggel ezt a méretet. 5. Szabja le a tömítkefe szalagját a megjelölt helyeken. 6. Tolja be a tömítkeféket a keret megfelel profilcsöveibe. 12

13 Rovarvéd alumínium ablak Szerelés A sarokösszekötk felszerelése 1. Tegye be a nemesacél rugót a sarokösszeköt hornyába. Megjegyzés: Ügyeljen arra, hogy a nemesacél rugók a hosszú szárukkal legyenek betéve mindkét hosszirányú profilcsbe, a keret azonos oldalán. 2. Tolja be a sarokösszekött a nemesacél rugóval együtt a hosszirányú profilcsbe. 3. Ismételje meg az 1-2. pontokban leírt mveletet a hosszirányú profilcs másik oldalán is. 4. Ismételje meg az 1-4. pontokban leírt mveletet a másik hosszirányú profilcsövön is. 5. Kapcsolja össze a két hosszirányú profilcsövet a sarokösszekötk segítségével a két keresztirányú profilcsvel. 6. Üssön óvatosan a gumikalapáccsal a sarokösszekötkre addig, amíg nem illeszkednek a profilcsövekre. Ezzel megtörtént a keret összeszerelése. Ellenrizze, hogy a nemesacél rugók párosan a keret azonos oldalán legyenek (pl. felül legyenek a rugók hosszú szárai). Az üveggyapot szövet beszerelése Az üveggyapot szövetet az összeszerelt keretre kell fektetni, ahol rögzíteni kell, majd méretre kell vágni. Ehhez a lépéshez a következ szerszámokra van szükség: vágószerszám (pl. kés) 13

14 Szerelés Rovarvéd alumínium ablak Az üveggyapot szövet rögzítése 1. Fektesse az üveggyapot szövetet a keretre úgy, hogy a szálai párhuzamosak legyenek a kerettel. 2. Dugja be a leszabott szorítóléceket és a beakasztó fogantyúkat a keret réseibe, és ezáltal rögzítse az üveggyapot szövetet. Megjegyzés: Ügyeljen arra, hogy egyenletesen feszüljenek meg a szálak, hogy ne deformálódjon a keret. Az üveggyapot szövet leszabása 1. Valamilyen vágóeszközzel vágja le óvatosan a szorítólécek mentén a kiálló szövetet. Ezzel befejezdött a szerelés. Ellenrizze, hogy egyenletesen feszül-e az üveggyapot szövet, és ügyeljen arra, hogy ne deformálódjon a keret. Az összeszerelt rovarvéd ablak beakasztása 1. Fogja meg a rovarvéd ablakot a beakasztó fogantyúinál fogva. 2. Akassza be a rovarvéd ablakot elször felül, a hosszabb beakasztó rugókkal. 3. Akassza be most a rovarvéd ablakot alul, a rövidebb beakasztó rugókkal. 14

15 Rovarvéd alumínium ablak Tisztítás Tisztítás Ne tisztítsa a rovarvéd ablakot ersen maró vagy agresszív tisztítószerekkel, mert ezek károsíthatják a lakkozást. Tisztításhoz csak puha, erre a célra alkalmas tisztítókendket használjon, hogy ne karcolódjon vagy sérüljön meg a lakkozás. Mszaki adatok max. méretek: 1245 mm x 1445 mm Ártalmatlanítási tudnivalók Gondoskodjon a készülék környezetkímél ártalmatlanításáról, ha meg kíván tle válni. A készüléket ne dobja a háztartási szemétbe. Adja le nyilvános gyjthelyen. A csomagolóanyag részben újra felhasználható. Gondoskodjon a csomagolás környezetkímél ártalmatlanításáról, ezért vigye el egy hasznosítható anyagokat begyjt helyre. Adja le nyilvános gyjthelyen. További tájékoztatásért forduljon az önkormányzat környezetvédelmi osztályához. 15

16 A garanciális id 5 év, és a vásárlás napjától, ill. az áru átadásának napjától kezddik. A garanciális igények érvényesítéséhez feltétlenül be kell mutatni a pénztári bizonylatot, valamint a kitöltött a garanciajegyet. Ezért rizze meg a pénztári bizonylatot és a garanciajegyet! A gyártó cég az anyag- vagy gyártási hibákra visszavezethet hiányosságok megszüntetését költségmentesen, a gyártó cég választása szerint javítással, cserével vagy pénzvisszafizetéssel garantálja. A garancia nem terjed ki az olyan károkra, amelyeket baleset, elre nem látható esemény (pl. villámlás, árvíz, tz stb), szakszertlen kezelés vagy szállítás, a biztonsági és karbantartási elírások figyelmen kívül hagyása vagy más, szakszertlen megmunkálás vagy változtatás okozott. A kopóalkatrészekre és a fogyóeszközökre (pl. lámpák, akkumulátorok, abroncsok stb.) vonatkozó garanciaid normál és elírásszer használat mellett 6 hónap. A mindennapos használat miatti nyomok (karcolódások, horpadások stb.) nem képezik a garancia tárgyát. Szervizcím(ek): HU GARANCIAJEGY Ez a garancia az átadó törvényes szavatossági kötelezettségét nem korlátozza. A garanciaid csak akkor hosszabbítható meg, ha ezt törvény írja el. Azokban az országokban, ahol törvény írja el a (kényszerített) garanciát és/vagy pótalkatrész-raktár fenntartását és/vagy a kárpótlás szabályozását, a törvényben elírt minimális feltételek érvényesek. A szervizel cég és az eladó a javításra átvett termék esetén semmilyen felelsséget sem vállal az átadónak a terméken esetleg tárolt adataiért és beállításaiért. A garanciaid letelte után is van Önnek lehetsége arra, hogy a meghibásodott készüléket javítás céljából elküldje egy szervizmhelybe. A garanciaid utáni javítások költségeit meg kell téríteni. Ön minden olyan esetben elzetes értesítést kap, ha a javítás vagy a költségszámítás nem volna ingyenes. TPS Product Solutions GmbH Liesinger Flurgasse 6 A-1230 Wien Forródrót: +43 (0) Gyártó/importáló megnevezése: Termékmegnevezés: Termék-/gyártómi jelzszám: 36110/36111 Cikkszám: Akció idtartama: 04/2012 Eladó cége és székhelye: Hiba leírása: TPS Product Solutions GmbH Walfischgasse 5 A-1010 Wien service@tp-solutions.net Rovarvéd alumínium ablak Aldi Magyarország Élelmiszer Bt. Mészárosok útja 2, 2051 Biatorbágy Vev neve: Irányítószám/ helység: Tel.sz./ Utca: Aláírás:
