1. Elektrotechnika feladatlap a villanyszerelő II. tanfolyam számára

Átírás

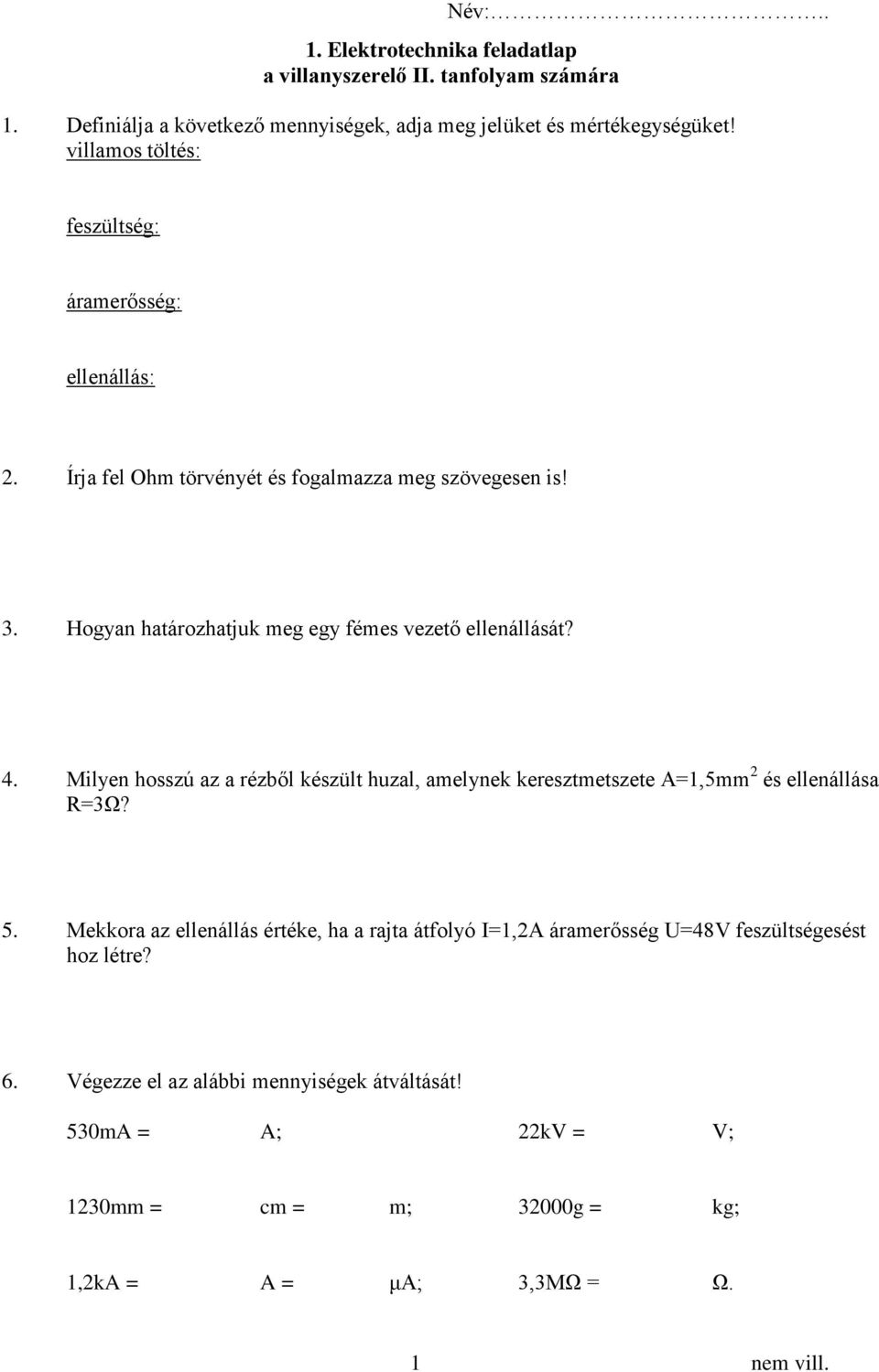

1 1. Elektrotechnika feladatlap a villanyszerelő II. tanfolyam számára Név:.. 1. Definiálja a következő mennyiségek, adja meg jelüket és mértékegységüket! villamos töltés: feszültség: áramerősség: ellenállás: 2. Írja fel Ohm törvényét és fogalmazza meg szövegesen is! 3. Hogyan határozhatjuk meg egy fémes vezető ellenállását? 4. Milyen hosszú az a rézből készült huzal, amelynek keresztmetszete A=1,5mm 2 és ellenállása R=3Ω? 5. Mekkora az ellenállás értéke, ha a rajta átfolyó I=1,2A áramerősség U=48V feszültségesést hoz létre? 6. Végezze el az alábbi mennyiségek átváltását! 530mA = A; 22kV = V; 1230mm = cm = m; 32000g = kg; 1,2kA = A = μa; 3,3MΩ = Ω. 1 nem vill.

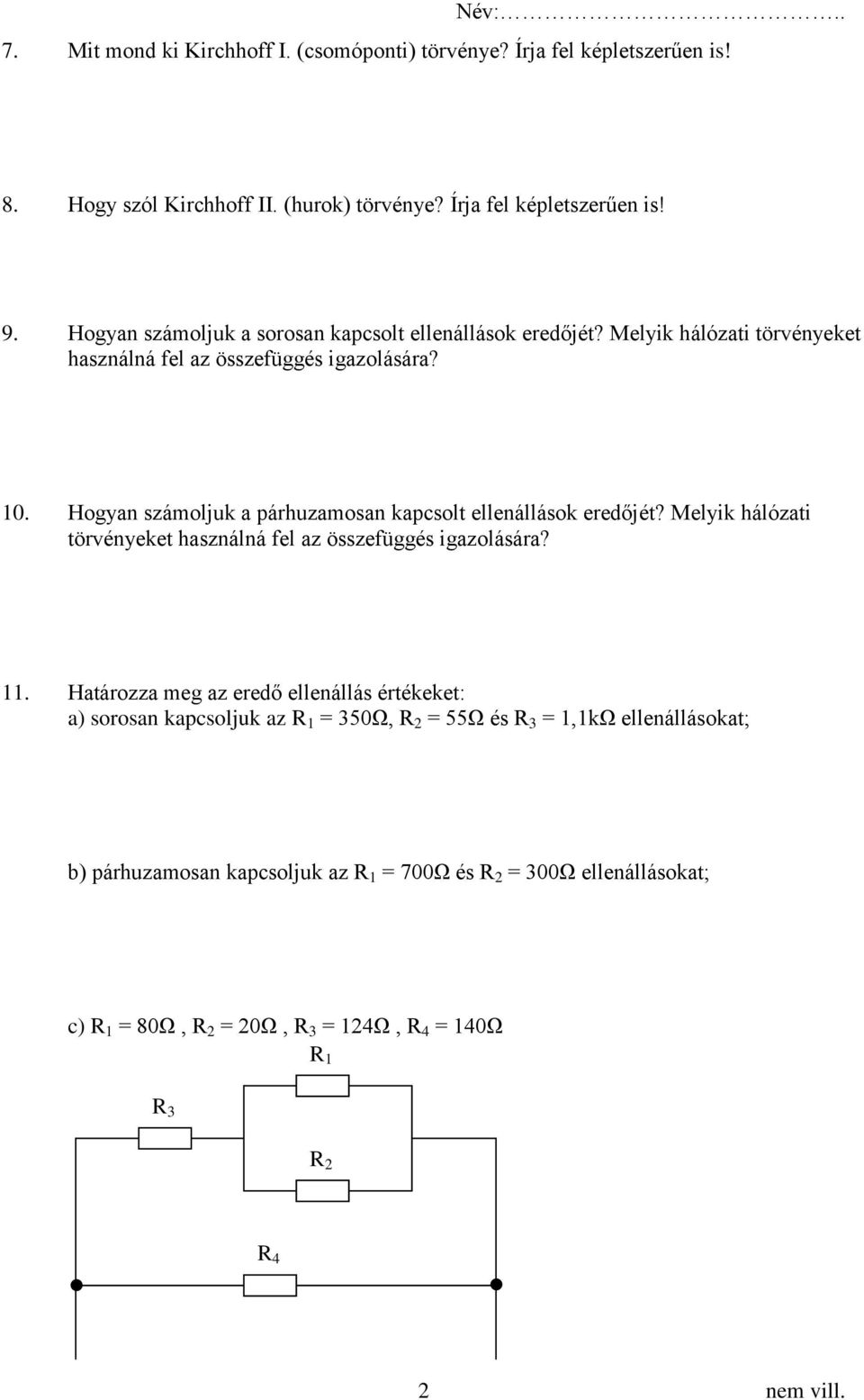

2 7. Mit mond ki Kirchhoff I. (csomóponti) törvénye? Írja fel képletszerűen is! 8. Hogy szól Kirchhoff II. (hurok) törvénye? Írja fel képletszerűen is! 9. Hogyan számoljuk a sorosan kapcsolt ellenállások eredőjét? Melyik hálózati törvényeket használná fel az összefüggés igazolására? 10. Hogyan számoljuk a párhuzamosan kapcsolt ellenállások eredőjét? Melyik hálózati törvényeket használná fel az összefüggés igazolására? 11. Határozza meg az eredő ellenállás értékeket: a) sorosan kapcsoljuk az R 1 = 350Ω, R 2 = 55Ω és R 3 = 1,1kΩ ellenállásokat; b) párhuzamosan kapcsoljuk az R 1 = 700Ω és R 2 = 300Ω ellenállásokat; c) R 1 = 80Ω, R 2 = 20Ω, R 3 = 124Ω, R 4 = 140Ω R 1 R 3 R 2 R 4 2 nem vill.

3 12. Milyen célból kapcsoljuk sorosan vagy párhuzamosan az energiaforrásokat? 13. Sorosan kapcsolt energiaforrások esetén hogyan határozzuk meg az eredő üresjárási feszültséget és eredő belső ellenállást? 14. Párhuzamosan kapcsolt energiaforrások esetén hogyan határozzuk meg az eredő üresjárási feszültséget és eredő belső ellenállást? 15. Határozza meg az alábbi kapcsolás esetén a kapocsfeszültség értékét! R b =2Ω U e =24V U k R t =6Ω 16. Határozza meg az alábbi feszültséggenerátor áramgenerátoros helyettesítőjét (Thevenin- Norton átalakítás)! R b =1,2Ω U e =2,4V U Ü 3 nem vill.

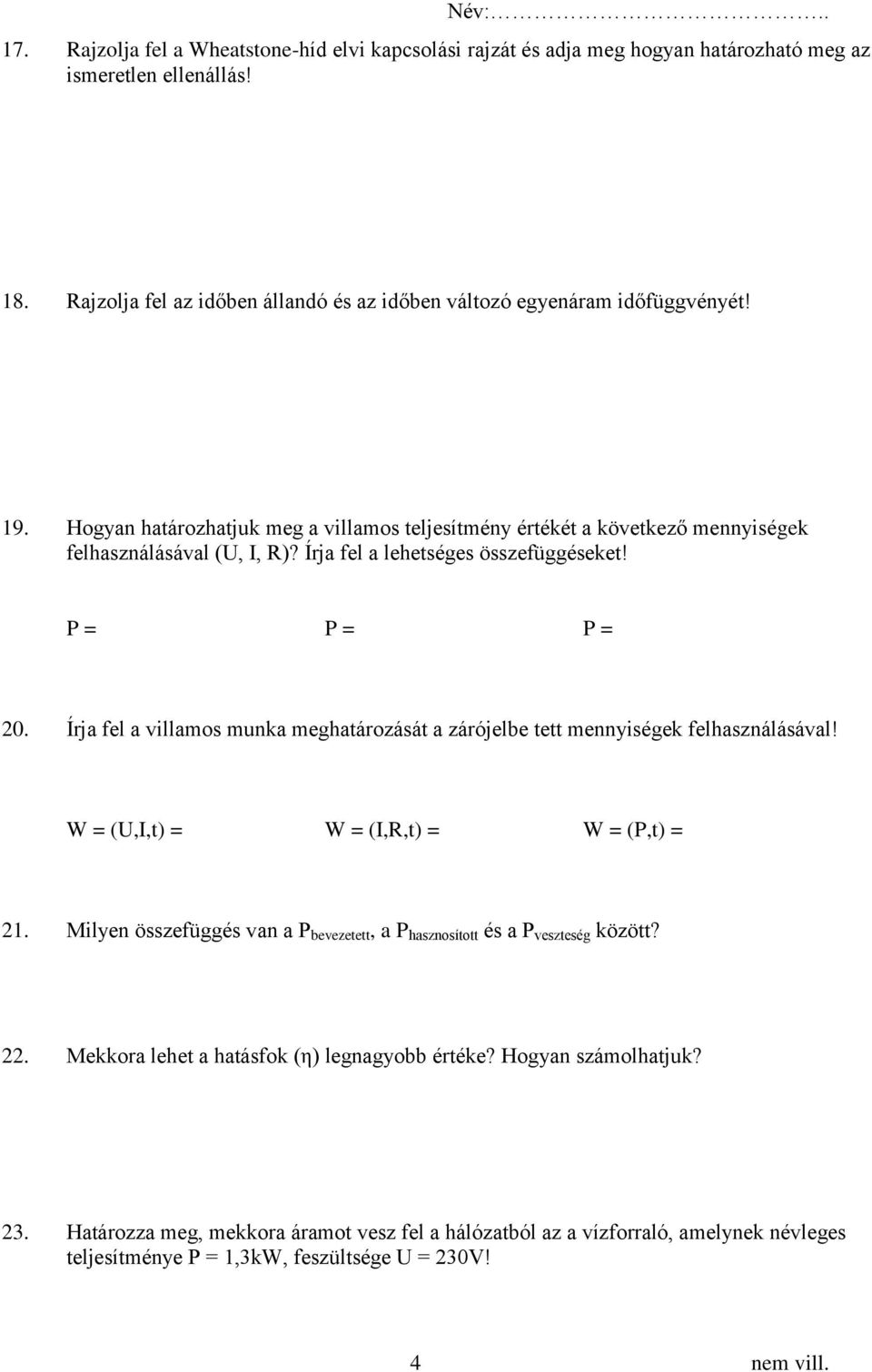

4 17. Rajzolja fel a Wheatstone-híd elvi kapcsolási rajzát és adja meg hogyan határozható meg az ismeretlen ellenállás! 18. Rajzolja fel az időben állandó és az időben változó egyenáram időfüggvényét! 19. Hogyan határozhatjuk meg a villamos teljesítmény értékét a következő mennyiségek felhasználásával (U, I, R)? Írja fel a lehetséges összefüggéseket! P = P = P = 20. Írja fel a villamos munka meghatározását a zárójelbe tett mennyiségek felhasználásával! W = (U,I,t) = W = (I,R,t) = W = (P,t) = 21. Milyen összefüggés van a P bevezetett, a P hasznosított és a P veszteség között? 22. Mekkora lehet a hatásfok (η) legnagyobb értéke? Hogyan számolhatjuk? 23. Határozza meg, mekkora áramot vesz fel a hálózatból az a vízforraló, amelynek névleges teljesítménye P = 1,3kW, feszültsége U = 230V! 4 nem vill.

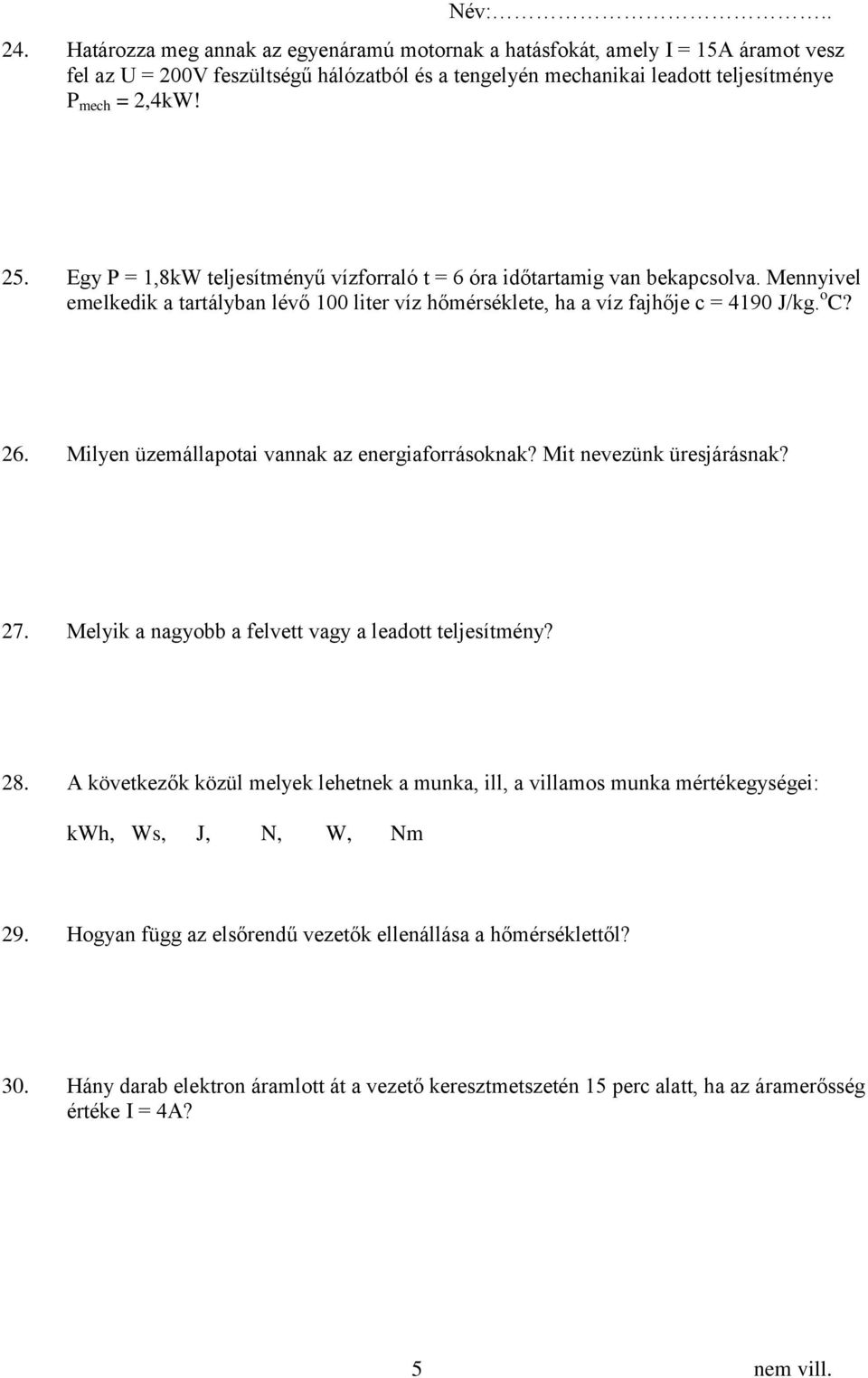

5 24. Határozza meg annak az egyenáramú motornak a hatásfokát, amely I = 15A áramot vesz fel az U = 200V feszültségű hálózatból és a tengelyén mechanikai leadott teljesítménye P mech = 2,4kW! 25. Egy P = 1,8kW teljesítményű vízforraló t = 6 óra időtartamig van bekapcsolva. Mennyivel emelkedik a tartályban lévő 100 liter víz hőmérséklete, ha a víz fajhője c = 4190 J/kg. o C? 26. Milyen üzemállapotai vannak az energiaforrásoknak? Mit nevezünk üresjárásnak? 27. Melyik a nagyobb a felvett vagy a leadott teljesítmény? 28. A következők közül melyek lehetnek a munka, ill, a villamos munka mértékegységei: kwh, Ws, J, N, W, Nm 29. Hogyan függ az elsőrendű vezetők ellenállása a hőmérséklettől? 30. Hány darab elektron áramlott át a vezető keresztmetszetén 15 perc alatt, ha az áramerősség értéke I = 4A? 5 nem vill.

6 1. Szakmai ismeretek feladatlap a villanyszerelő tanfolyam számára Név:.. 1. Milyen szerszámokat és kisgépeket használnak a villanyszerelésnél? 2. A villamos szerelvényeket csoportosítsa rendeltetés és szerelési mód szerint! 3. Ismertesse a védettség fogalmát, jelölését! 4. Csoportosítsa a világítási áramkörök kapcsolóit az áramkörben betöltött szerepük szerint! 6 nem vill.

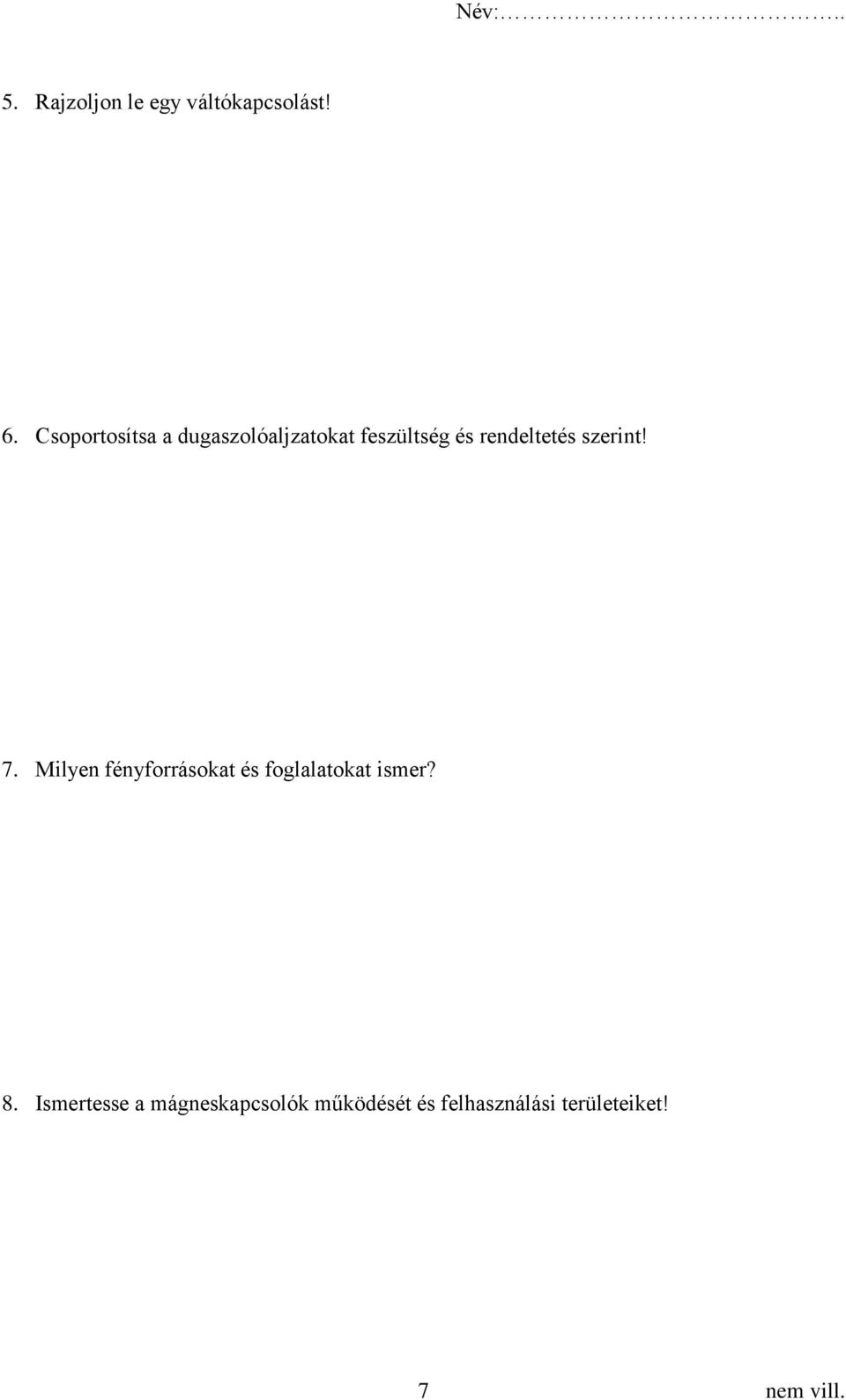

7 5. Rajzoljon le egy váltókapcsolást! 6. Csoportosítsa a dugaszolóaljzatokat feszültség és rendeltetés szerint! 7. Milyen fényforrásokat és foglalatokat ismer? 8. Ismertesse a mágneskapcsolók működését és felhasználási területeiket! 7 nem vill.

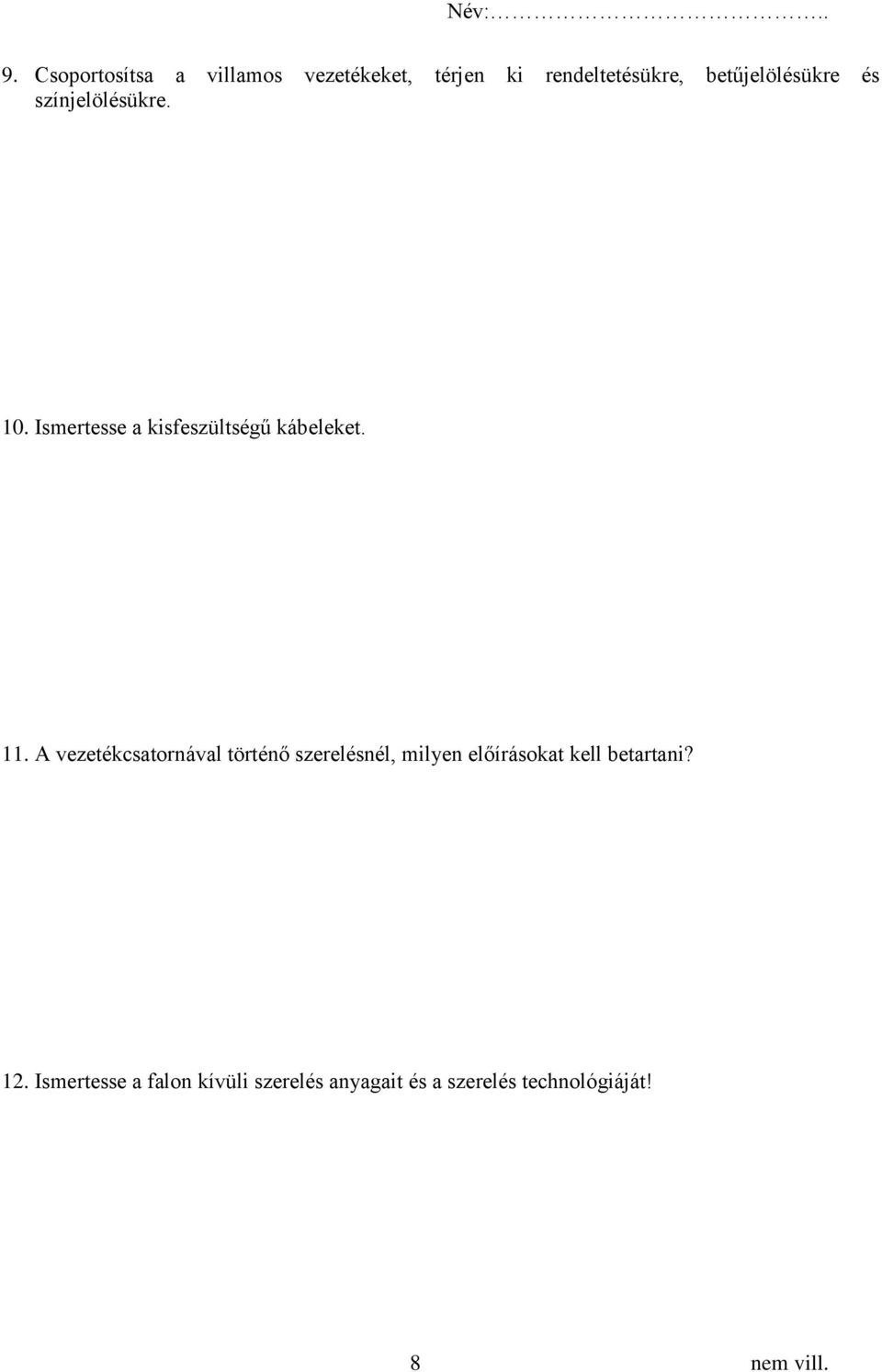

8 9. Csoportosítsa a villamos vezetékeket, térjen ki rendeltetésükre, betűjelölésükre és színjelölésükre. 10. Ismertesse a kisfeszültségű kábeleket. 11. A vezetékcsatornával történő szerelésnél, milyen előírásokat kell betartani? 12. Ismertesse a falon kívüli szerelés anyagait és a szerelés technológiáját! 8 nem vill.

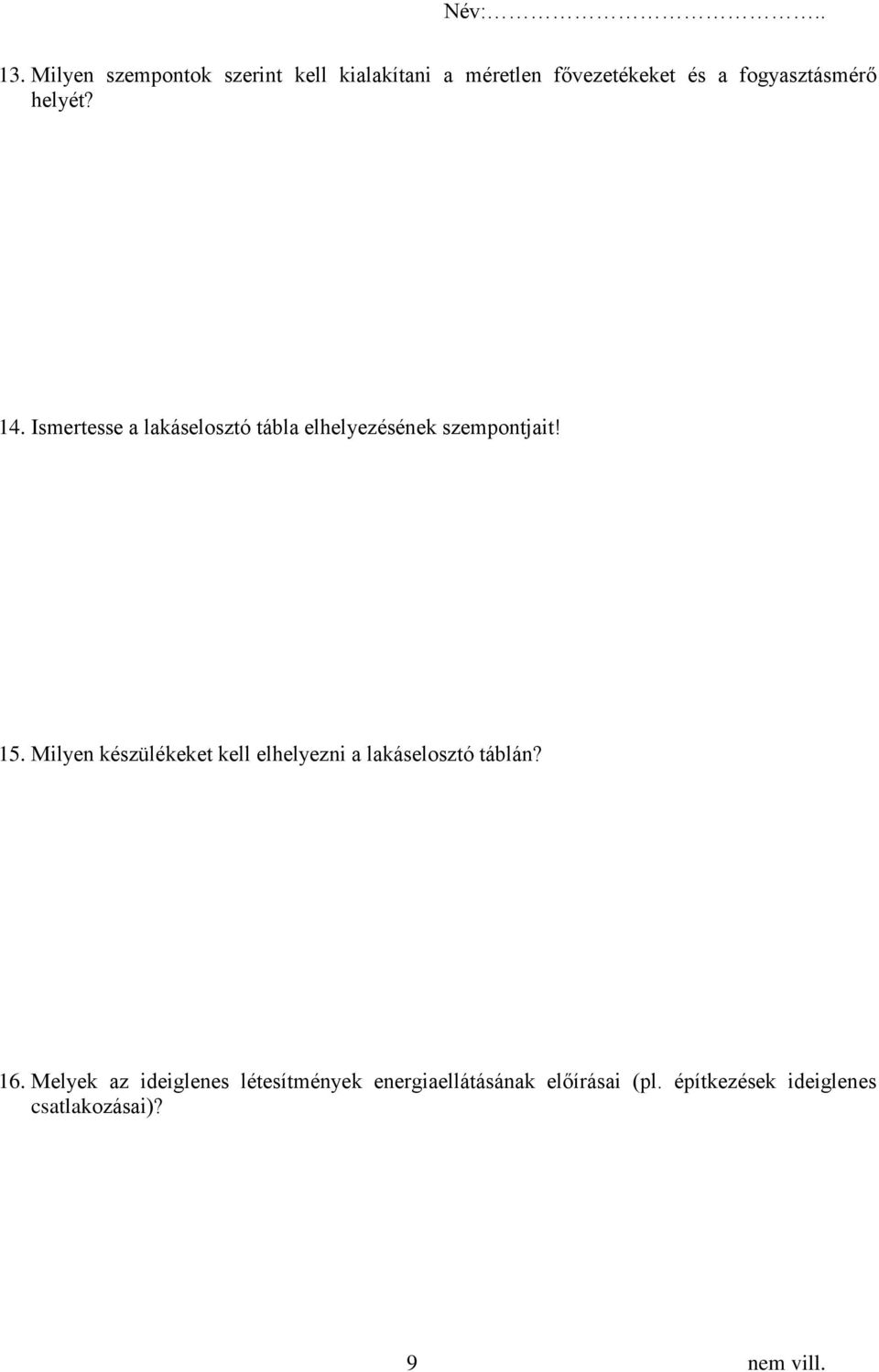

9 13. Milyen szempontok szerint kell kialakítani a méretlen fővezetékeket és a fogyasztásmérő helyét? 14. Ismertesse a lakáselosztó tábla elhelyezésének szempontjait! 15. Milyen készülékeket kell elhelyezni a lakáselosztó táblán? 16. Melyek az ideiglenes létesítmények energiaellátásának előírásai (pl. építkezések ideiglenes csatlakozásai)? 9 nem vill.

10 1. Szakrajz feladatlap a villanyszerelő II. tanfolyam számára Név:.. 1. Definiálja, hogy mit nevezünk dokumentációnak! 2. Mi az egyvonalas kapcsolási rajz? Rajzoljon rá erősáramú példát! 3. Mi az általános kapcsolási rajz (röviden: kapcsolási rajz)? Rajzoljon rá példát! 4. Mit tud a vezetékek rajzolási szabályairól? 5. Mit rajzolunk vékony vonallal, mit jelöl a vékony szaggatott vonal? 10 nem vill.

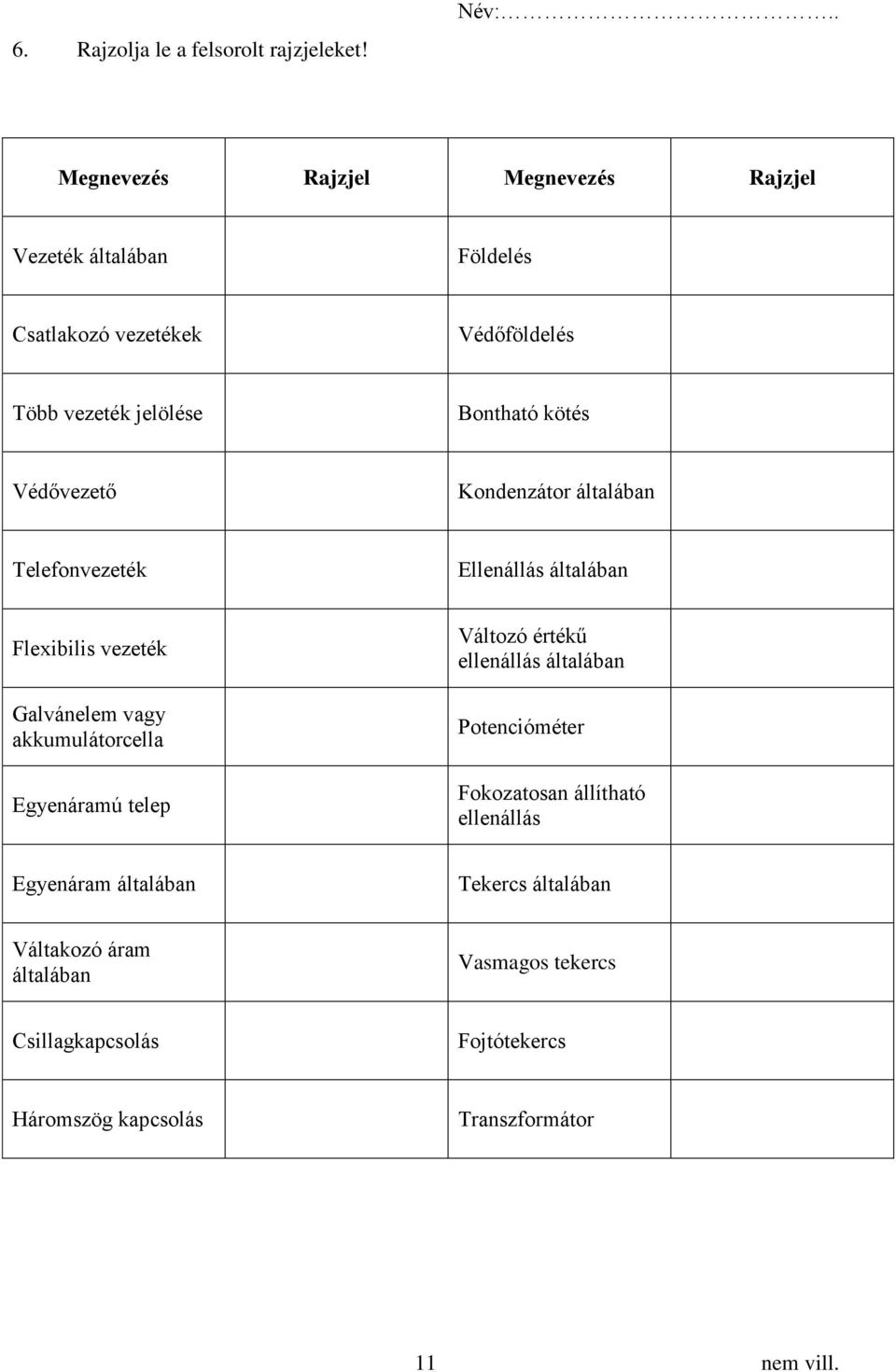

11 6. Rajzolja le a felsorolt rajzjeleket! Név:.. Megnevezés Rajzjel Megnevezés Rajzjel Vezeték általában Földelés Csatlakozó vezetékek Védőföldelés Több vezeték jelölése Bontható kötés Védővezető Kondenzátor általában Telefonvezeték Ellenállás általában Flexibilis vezeték Galvánelem vagy akkumulátorcella Egyenáramú telep Változó értékű ellenállás általában Potencióméter Fokozatosan állítható ellenállás Egyenáram általában Tekercs általában Váltakozó áram általában Vasmagos tekercs Csillagkapcsolás Fojtótekercs Háromszög kapcsolás Transzformátor 11 nem vill.

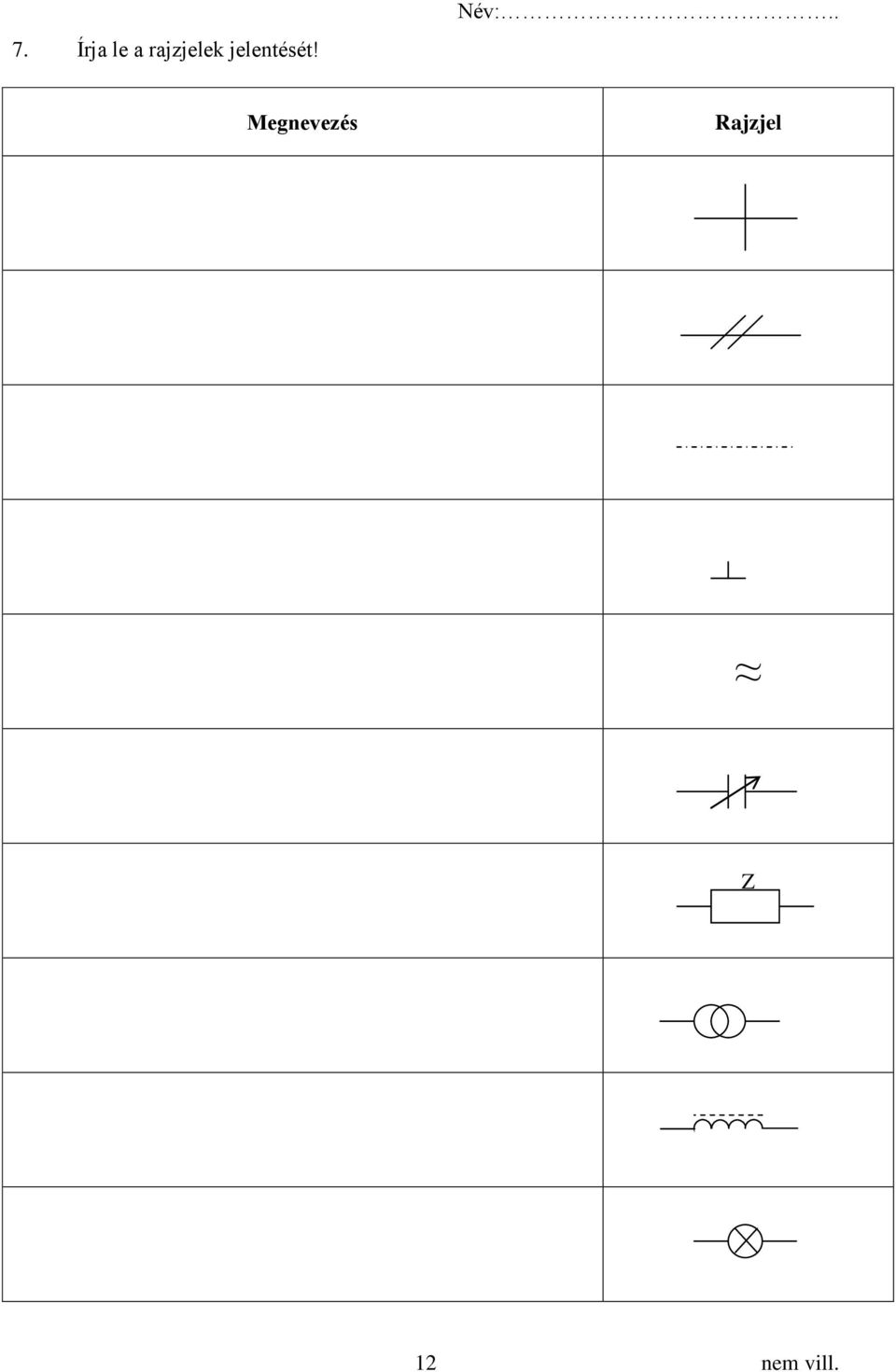

12 7. Írja le a rajzjelek jelentését! Név:.. Megnevezés Rajzjel Z 12 nem vill.

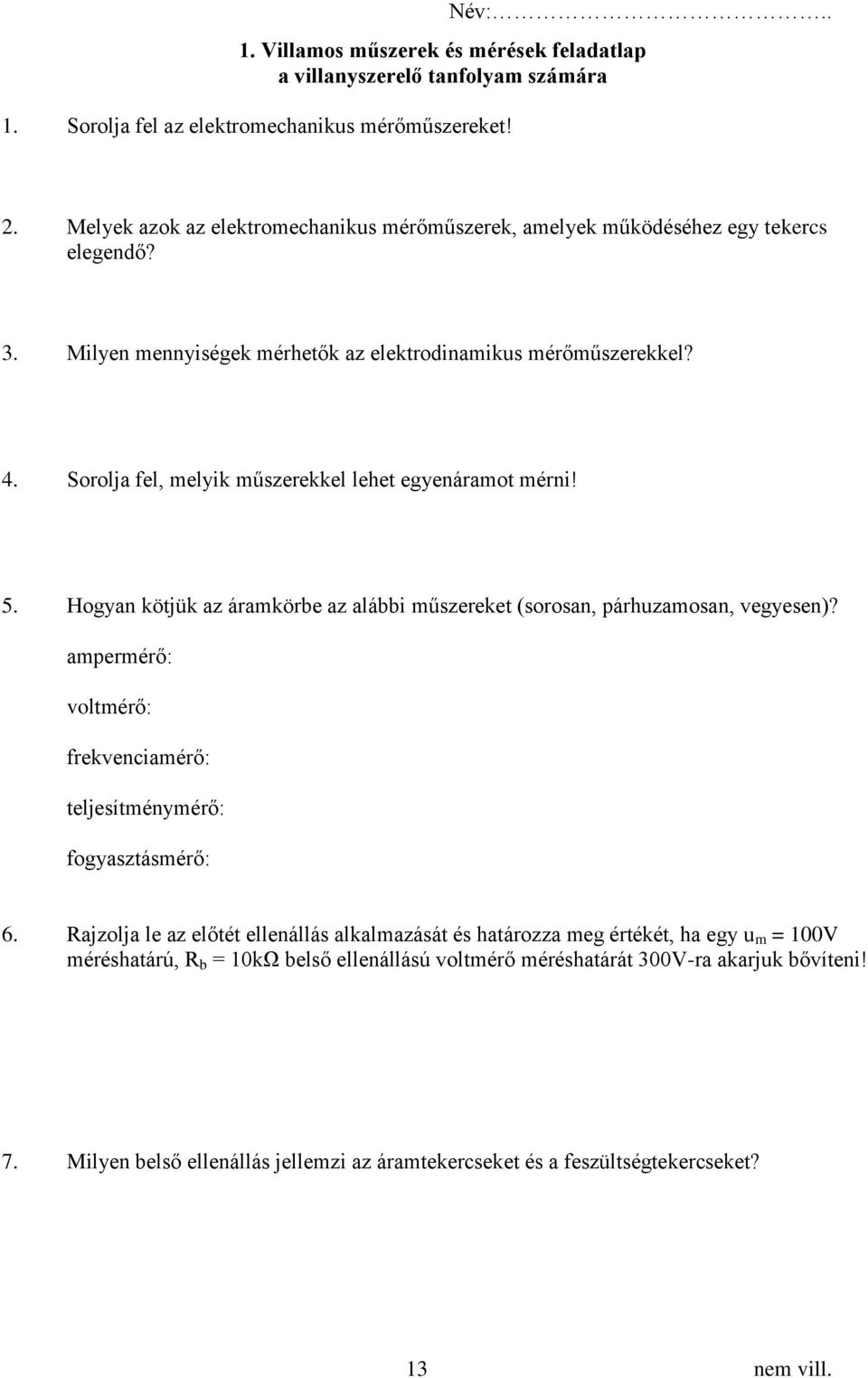

13 1. Villamos műszerek és mérések feladatlap a villanyszerelő tanfolyam számára 1. Sorolja fel az elektromechanikus mérőműszereket! 2. Melyek azok az elektromechanikus mérőműszerek, amelyek működéséhez egy tekercs elegendő? 3. Milyen mennyiségek mérhetők az elektrodinamikus mérőműszerekkel? 4. Sorolja fel, melyik műszerekkel lehet egyenáramot mérni! 5. Hogyan kötjük az áramkörbe az alábbi műszereket (sorosan, párhuzamosan, vegyesen)? ampermérő: voltmérő: frekvenciamérő: teljesítménymérő: fogyasztásmérő: 6. Rajzolja le az előtét ellenállás alkalmazását és határozza meg értékét, ha egy u m = 100V méréshatárú, R b = 10kΩ belső ellenállású voltmérő méréshatárát 300V-ra akarjuk bővíteni! 7. Milyen belső ellenállás jellemzi az áramtekercseket és a feszültségtekercseket? 13 nem vill.

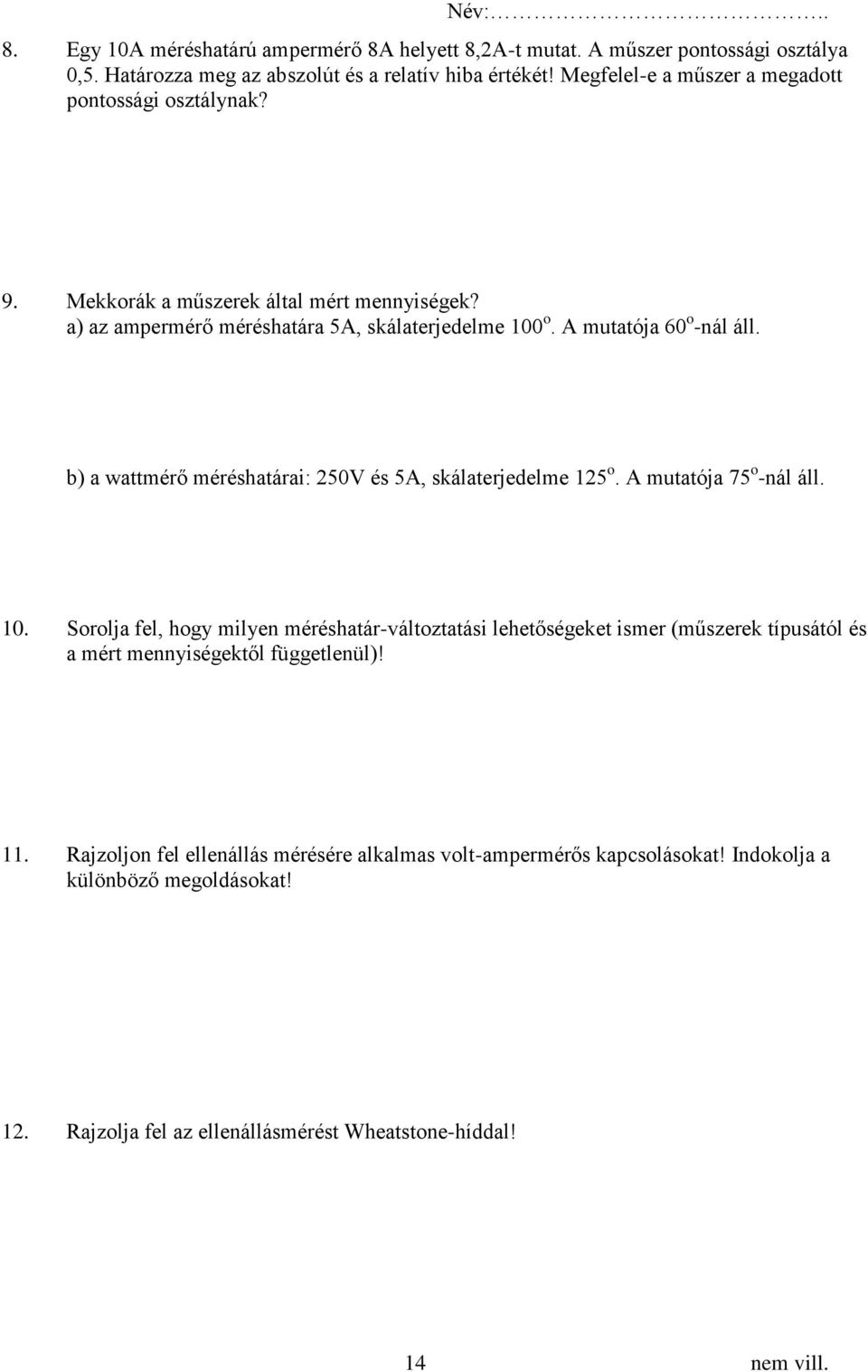

14 8. Egy 10A méréshatárú ampermérő 8A helyett 8,2A-t mutat. A műszer pontossági osztálya 0,5. Határozza meg az abszolút és a relatív hiba értékét! Megfelel-e a műszer a megadott pontossági osztálynak? 9. Mekkorák a műszerek által mért mennyiségek? a) az ampermérő méréshatára 5A, skálaterjedelme 100 o. A mutatója 60 o -nál áll. b) a wattmérő méréshatárai: 250V és 5A, skálaterjedelme 125 o. A mutatója 75 o -nál áll. 10. Sorolja fel, hogy milyen méréshatár-változtatási lehetőségeket ismer (műszerek típusától és a mért mennyiségektől függetlenül)! 11. Rajzoljon fel ellenállás mérésére alkalmas volt-ampermérős kapcsolásokat! Indokolja a különböző megoldásokat! 12. Rajzolja fel az ellenállásmérést Wheatstone-híddal! 14 nem vill.

15 2. Elektrotechnika feladatlap a villanyszerelő II. tanfolyam számára 1. Sorolja fel a villamos teret jellemző erővonalak tulajdonságait! Név:.. 2. Definiálja a villamos térerősséget, írja fel jelét és mértékegységét! 3. Határozza meg a síkkondenzátor kapacitásának nagyságát! A = 500 cm 2, d = 1 mm, ε r = 6 4. Mit mond ki Lenz törvénye? 5. Írja a mozgási indukció esetén az indukálódott feszültség nagyságát meghatározó összefüggést! 6. Egy légmagos önindukciós tekercs menetszáma N = 1000, hossza l = 10 cm, átmérője d = 2 cm. A tekercsben az áram t = 5 ms alatt csökken 10 A-ről nullára. Határozza meg a tekercsben indukálódott feszültség nagyságát! 7. Sorolja fel milyen indukció fajtákat ismer! Mi jellemzi mozgási indukciót? 15 nem vill.

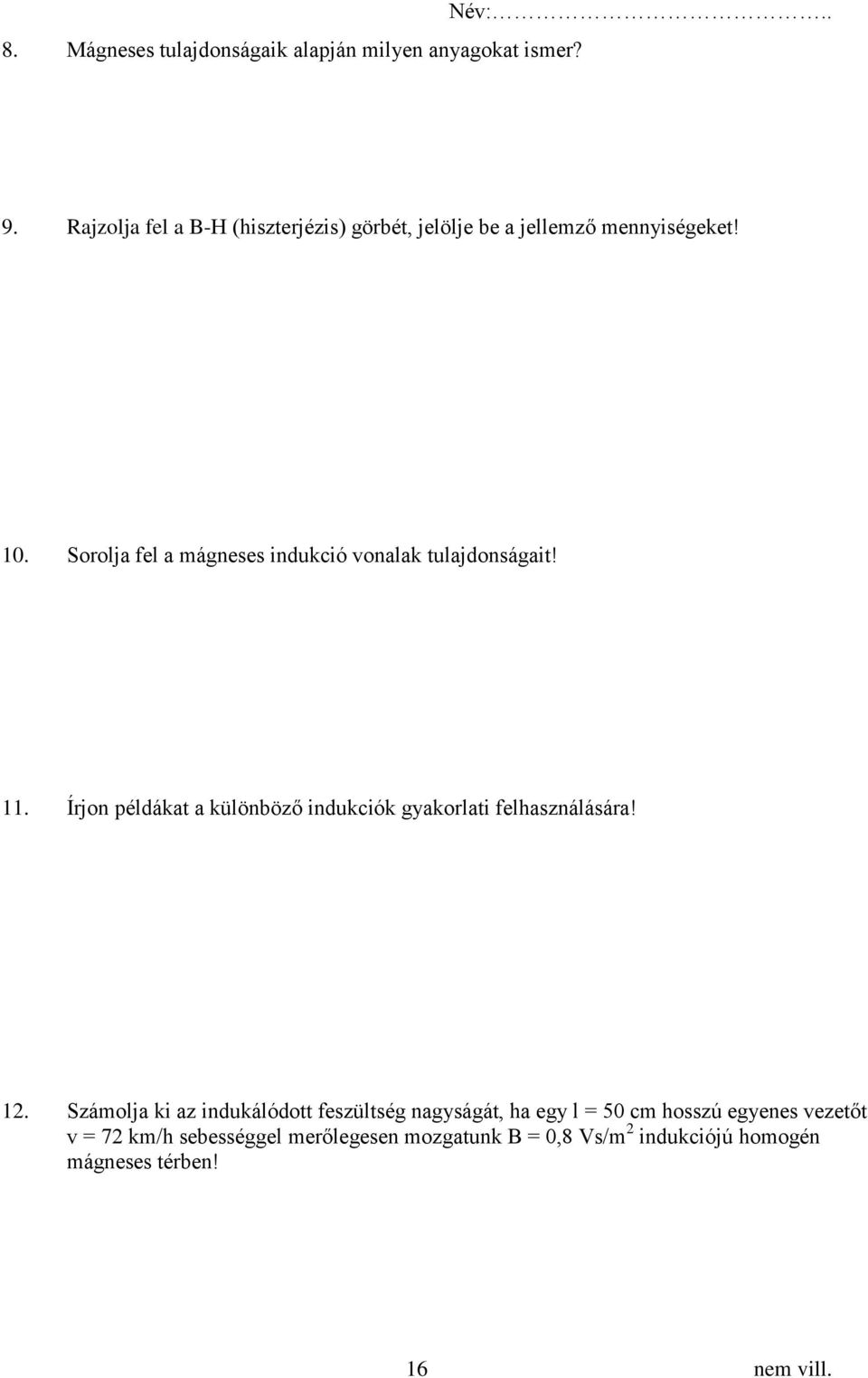

16 8. Mágneses tulajdonságaik alapján milyen anyagokat ismer? Név:.. 9. Rajzolja fel a B-H (hiszterjézis) görbét, jelölje be a jellemző mennyiségeket! 10. Sorolja fel a mágneses indukció vonalak tulajdonságait! 11. Írjon példákat a különböző indukciók gyakorlati felhasználására! 12. Számolja ki az indukálódott feszültség nagyságát, ha egy l = 50 cm hosszú egyenes vezetőt v = 72 km/h sebességgel merőlegesen mozgatunk B = 0,8 Vs/m 2 indukciójú homogén mágneses térben! 16 nem vill.

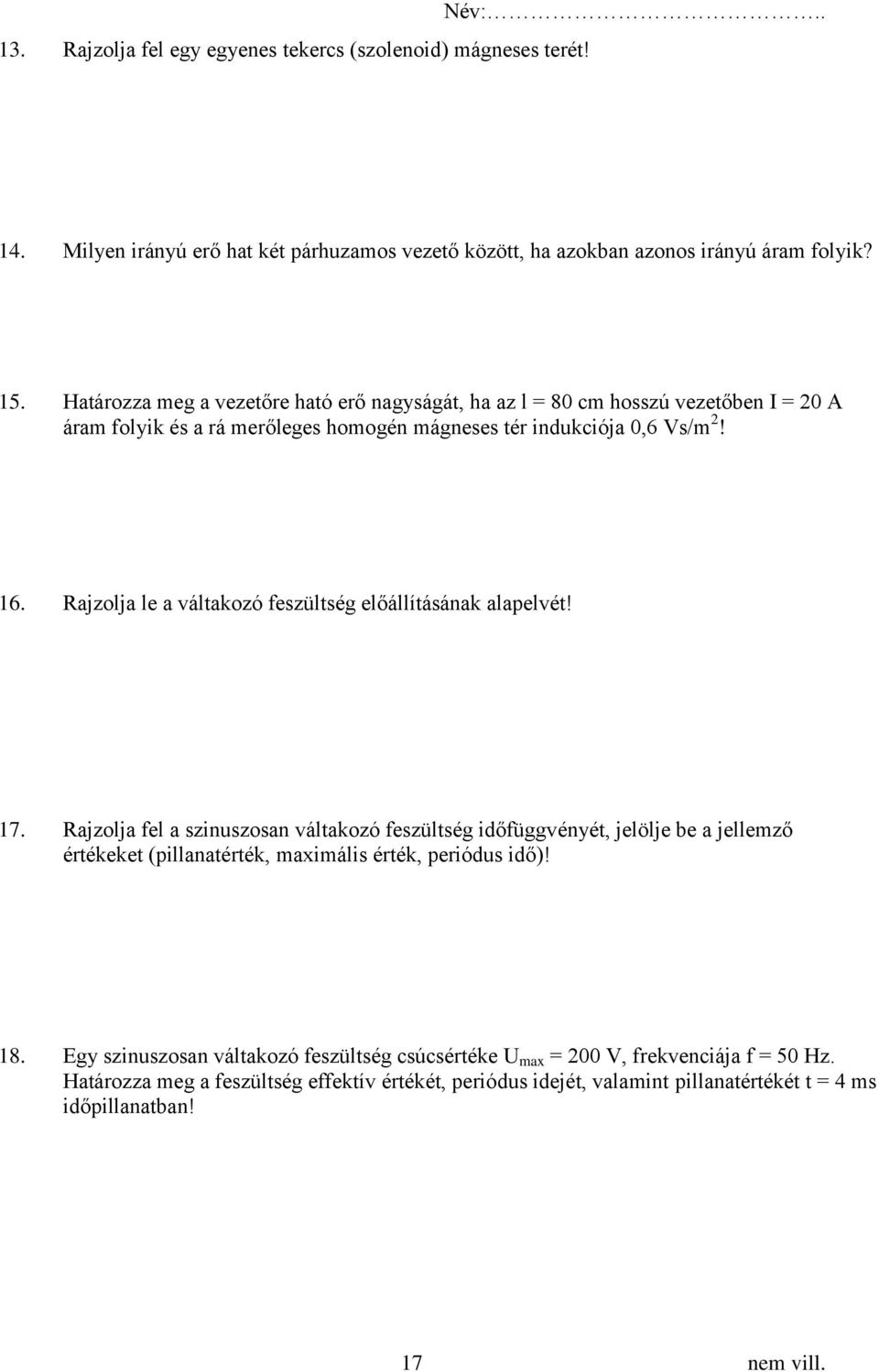

17 13. Rajzolja fel egy egyenes tekercs (szolenoid) mágneses terét! Név: Milyen irányú erő hat két párhuzamos vezető között, ha azokban azonos irányú áram folyik? 15. Határozza meg a vezetőre ható erő nagyságát, ha az l = 80 cm hosszú vezetőben I = 20 A áram folyik és a rá merőleges homogén mágneses tér indukciója 0,6 Vs/m 2! 16. Rajzolja le a váltakozó feszültség előállításának alapelvét! 17. Rajzolja fel a szinuszosan váltakozó feszültség időfüggvényét, jelölje be a jellemző értékeket (pillanatérték, maximális érték, periódus idő)! 18. Egy szinuszosan váltakozó feszültség csúcsértéke U max = 200 V, frekvenciája f = 50 Hz. Határozza meg a feszültség effektív értékét, periódus idejét, valamint pillanatértékét t = 4 ms időpillanatban! 17 nem vill.

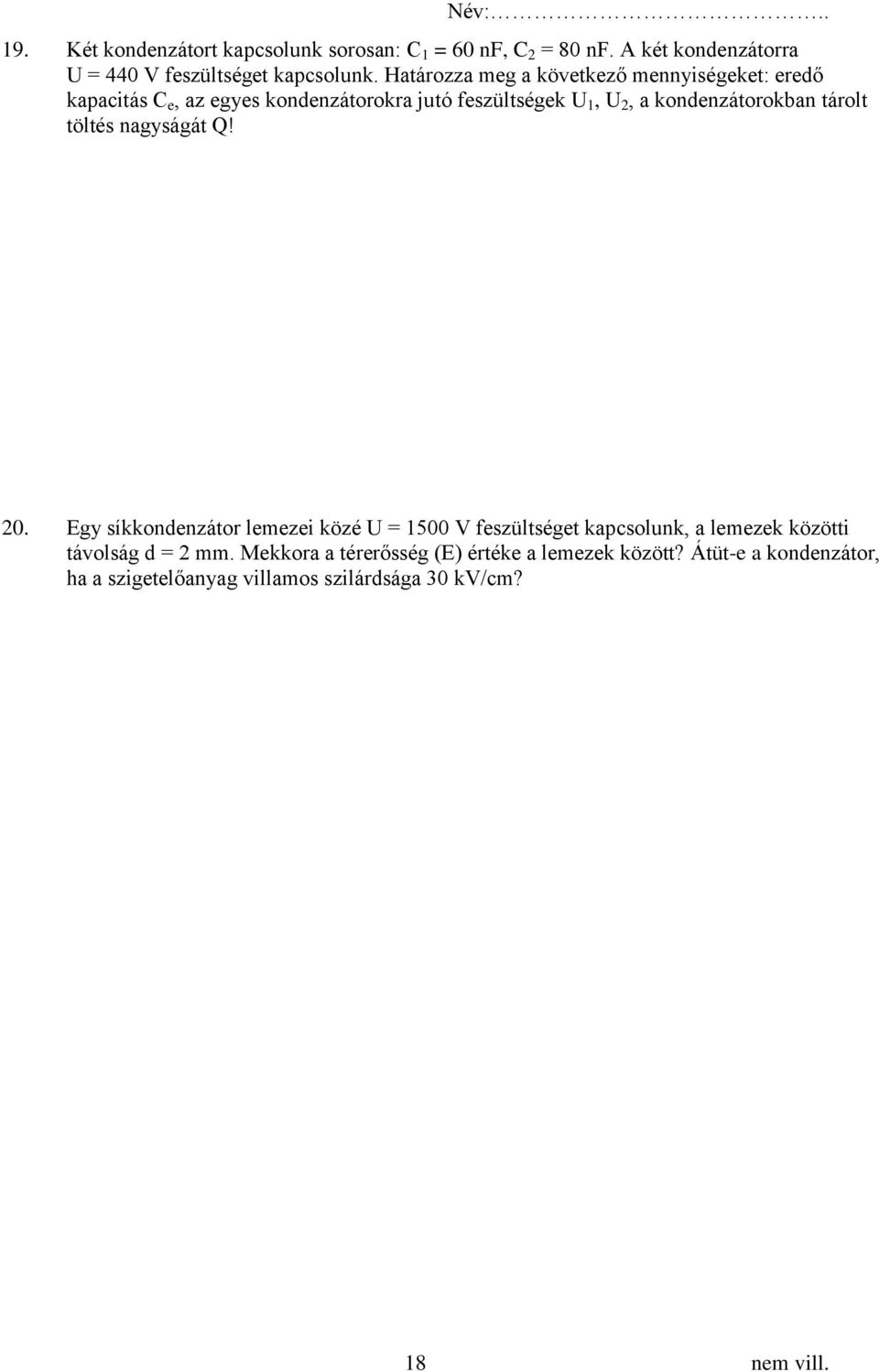

18 19. Két kondenzátort kapcsolunk sorosan: C 1 = 60 nf, C 2 = 80 nf. A két kondenzátorra U = 440 V feszültséget kapcsolunk. Határozza meg a következő mennyiségeket: eredő kapacitás C e, az egyes kondenzátorokra jutó feszültségek U 1, U 2, a kondenzátorokban tárolt töltés nagyságát Q! 20. Egy síkkondenzátor lemezei közé U = 1500 V feszültséget kapcsolunk, a lemezek közötti távolság d = 2 mm. Mekkora a térerősség (E) értéke a lemezek között? Átüt-e a kondenzátor, ha a szigetelőanyag villamos szilárdsága 30 kv/cm? 18 nem vill.

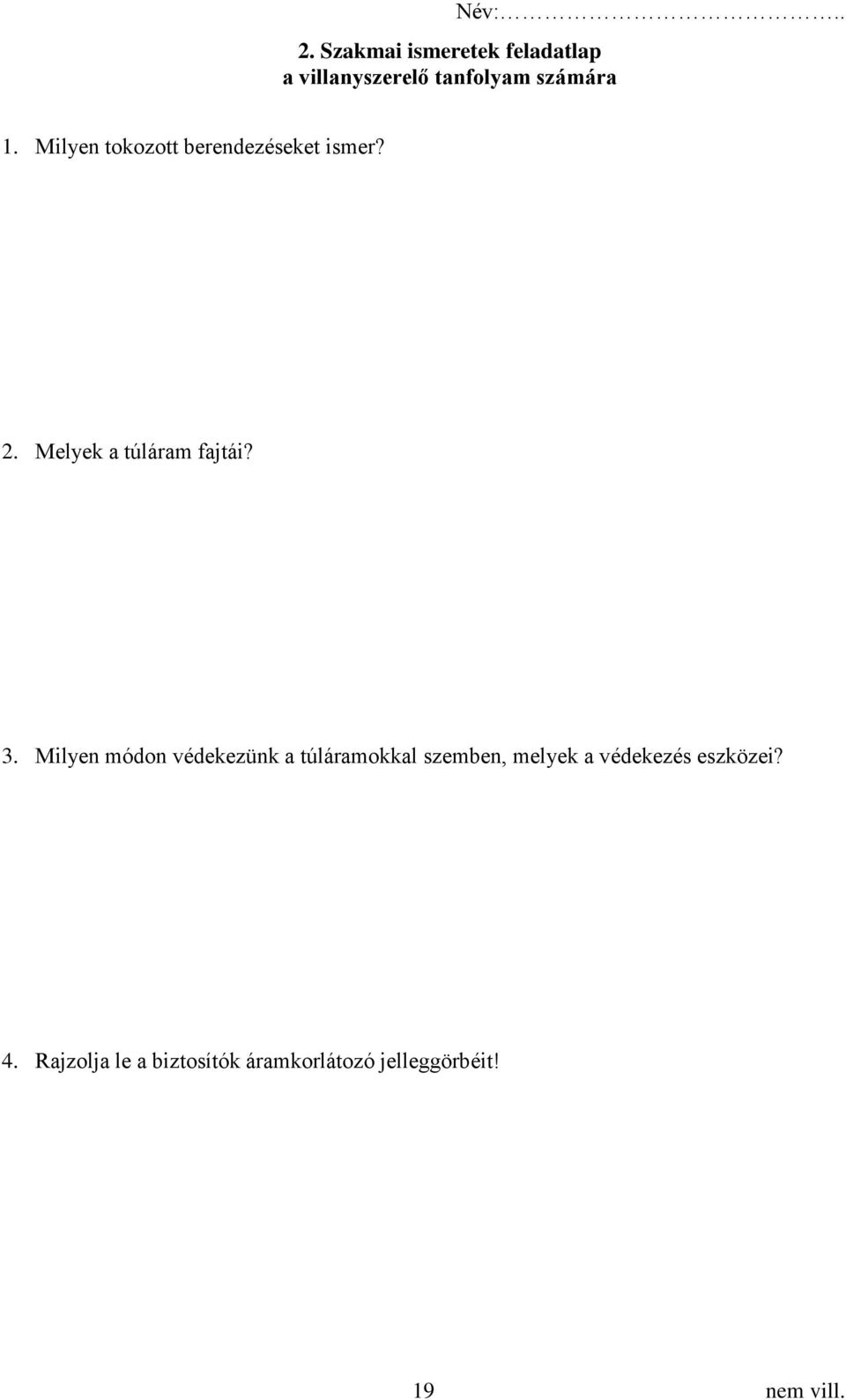

19 2. Szakmai ismeretek feladatlap a villanyszerelő tanfolyam számára Név:.. 1. Milyen tokozott berendezéseket ismer? 2. Melyek a túláram fajtái? 3. Milyen módon védekezünk a túláramokkal szemben, melyek a védekezés eszközei? 4. Rajzolja le a biztosítók áramkorlátozó jelleggörbéit! 19 nem vill.

20 5. Ismertesse a villámvédelem eszközeit, a villámhárító kialakítását! Név:.. 6. Milyen eredetű túlfeszültségeket ismer és ismertesse a védekezés eszközeit! 7. Melyek a lakóépületek hálózatra történő csatlakoztatásának módjai? 8. Hogyan kell kialakítani a lakóépületek belső áramköreit? 20 nem vill.

21 9. Milyen előírásokat kell betartani a nem hordozható berendezések áramköreinek kialakításánál (pl. vízmelegítő)? 10. Ismertesse a villamosenergia előállítását és útját a fogyasztóig! 11. Ismertesse a hálózatalakzatokat! 12. Mit nevezünk szabadvezetéknek és milyen anyagokat használnak a szabadvezeték létesítésekor? 21 nem vill.

22 13. Melyek a hálózatvédelem alapfogalmai, mit nevezünk szelektivitásnak? 14. Hogyan kell kialakítani az épületben levő híradástechnikai berendezéseket? 15. Milyen vizsgálatokat kell elvégezni villamos berendezések üzembe helyezése előtt? 22 nem vill.

23 2. Szakrajz feladatlap a villanyszerelő II. tanfolyam számára Név:.. 1. Rajzolja le a felsorolt rajzjeleket! Megnevezés Rajzjel Megnevezés Rajzjel Bontó érintkező általában Késleltetve meghúzó záró érintkező Ívfúvással záró érintkező Önmagától vissza nem térő záró érintkező Elengedéskésleltetéses jelfogó Elektronikus jelgenerátor Egyenirányító Fotodióda p-kapus tirisztor Fototranzisztor Csatlakozó foglalat Integráló mérőműszer Gyors olvadóbiztosító Oltócső Hangszóró Mikrofon Csillagkapcsolás Háromszög kapcsolás Párh. gerjesztésű egyenáramú motor 3f. aszinkron motor tekercselt forgórész Szintről elmenő vezeték Egysarkú csillárkapcsoló Kettős csatlakozó aljzat Egysarkú keresztkapcsoló 23 nem vill.

24 2. Írja le a rajzjelek jelentését! Név:.. Megnevezés Rajzjel M 3~ 24 nem vill.

25 3. Rajzolja fel a fénycsőkapcsolást az alábbi esetekben: a) 1 db 40W-os fénycső esetében Név:.. b) 2 db 20W-os fénycső esetében 25 nem vill.

26 4. Rajzolja fel az egy- és a háromfázisú hídkapcsolású egyenirányítót, valamint az egyenirányított feszültség jelalakját! 26 nem vill.

27 2. Villamos műszerek és mérések feladatlap a villanyszerelő tanfolyam számára 1. Rajzolja fel a háromfázisú hatásos teljesítmény mérésének lehetőségeit egy-, kettő- és három wattmérővel! 27 nem vill.

28 2. Rajzolja le a vonali és fázismennyiségek (áram és feszültség) közötti összefüggés igazolását méréssel csillagkapcsolású fogyasztó esetében! 3. Rajzolja fel az áramváltó és a feszültségváltó bekötését az áramkörbe! 28 nem vill.

29 3. Elektrotechnika feladatlap a villanyszerelő tanfolyam számára Név:.. 1. Írja fel a hatásos ellenállás, az induktív és a kapacitív reaktancia kiszámításának összefüggéseit! Rajzolja fel frekvenciafüggőségüket! 2. Határozza meg egy L = 100 mh induktivitású tekercs reaktanciáját a következő frekvenciákon: f 1 = 50 Hz, f 2 = 200 Hz, f 3 = 50 khz! 3. Számítással igazolja, hogy melyik kondenzátor reaktanciája nagyobb f = 50 Hz frekvencia esetén C 1 = 200 nf, C 2 = 2 μf, C 3 = 2000 pf! 4. Hogyan számolja a sorosan kapcsolt hatásos ellenállás, tekercs és kondenzátor eredő impedanciáját? 29 nem vill.

30 5. Sorosan kapcsolunk egy R = 320 Ω-os hatásos ellenellenállást, egy X L = 400 Ω reaktanciájú tekercset és egy X C = 160 Ω reaktanciájú kondenzátort. Határozza meg az eredő impedancia és a teljesítménytényező (cosφ) értékét! 6. Hogyan határozza meg a párhuzamosan kapcsolt hatásos ellenállás, tekercs és kondenzátor eredő impedanciáját? 7. Határozza meg egy párhuzamosan kapcsolt hatásos ellenállás R = 40 Ω, egy tekercs X L = 30 Ω és egy kondenzátor X C = 50 Ω eredő admittanciáját, impedanciáját és teljesítménytényezőjét, valamint a rezonanciafrekvenciát (Thomson-képlet)! 8. Rajzolja fel egy soros kapcsolású R-L-C áramkör vektorábráját váltakozó áramú hálózaton! 30 nem vill.

31 9. Milyen váltakozó áramú teljesítményeket ismer? Melyik teljesítménynek mi a jellemzője? Írja lehetőleg minél több módon, hogyan lehet az egyes teljesítményeket meghatározni (kiszámítani) egyfázisú hálózat esetén! Rajzolja fel a teljesítmény-háromszöget! 10. Mit nevezünk szimmetrikus többfázisú rendszernek? 11. Rajzolja fel a csillag- és a háromszögkapcsolást! Írja fel a fázis és a vonali mennyiségek (U, I) közötti összefüggéseket mindkét kapcsolás esetében! 31 nem vill.

32 12. Egy háromfázisú fogyasztó U = 3 x 230/400 V feszültségű hálózatból I = 12 A áramot vesz fel. Határozza meg a fogyasztó hatásos-, meddő és látszólagos teljesítményfelvételét, ha a teljesítménytényező értéke cosφ = 0,6! 13. Egy háromfázisú aszinkron motor névleges teljesítménye P = 1,2 kw, teljesítménytényezője cosφ = 0,7, feszültsége U = 3 x 230/400 V. Határozza meg a hálózatból felvett hatásos és meddő teljesítmény nagyságát, valamint a felvett áramerősség értékét! 14. Hogyan hozható létre a forgó mágneses mező? 15. Rajzolja fel az egyfázisú egyutas együtemű (1f1u1ü), az egyfázisú egyutas kétütemű (1f1u2ü) és az egyfázisú kétutas kétütemű (1f2u2ü) egyenirányító kapcsolásokat és az egyenirányított feszültségek jelalakját! 32 nem vill.

33 3. Szakmai ismeretek feladatlap a villanyszerelő tanfolyam számára Név:.. 1. Mit nevezünk villamos gépnek és hogyan csoportosítjuk a villamos gépeket? 2. Ismertesse az egyenáramú gép szerkezetét és működését! 3. Melyek az egyenáramú gépek belső kapcsolásai? 4. Ismertesse az aszinkron gépek felépítését és működését! 33 nem vill.

34 5. Miért alkalmaznak csillag-delta indítást és Dahlander kapcsolást? Név:.. 6. Milyen módon lehet megváltoztatni a háromfázisú és az egyfázisú motor forgásirányát? 7. Hogyan lehet változtatni az aszinkron motor fordulatszámát? 8. Ismertesse a szinkrongépek szerkezetét és működését! 34 nem vill.

35 9. Milyen egyenirányító kapcsolásokat ismer? Név: Ismertesse a transzformátorokat! 11. Mit értünk a villamos forgógépek védelmén? 12. Melyek az áram élettani hatásai? 35 nem vill.

36 13. Mit nevezünk érintésvédelemnek és milyen megoldásokat ismer? Név: Hogyan működik az áram-védőkapcsoló és milyen érintésvédelmi megoldásnál alkalmazzák? 15. Milyen érintésvédelmi osztályokat ismer? 16. Mit értünk FAM alatt? Ismertesse a feszültségmentesítés lépéseit! 36 nem vill.

37 3. Rajz feladatlap a villanyszerelő tanfolyam számára Név: Készítsen többvonalas elvi rajzot egy háromfázisú aszinkron motor forgásirányának megváltoztatásához. 18. Készítse el egy kereszt-váltókapcsolás működési rajzát! 19. Készítse el egy háromfázisú aszinkron motor csillag-delta indításának működési rajzát! 37 nem vill.

38 3. Villamos műszerek és mérések feladatlap a villanyszerelő tanfolyam számára 20. Rajzolja le egy háromfázisú transzformátor üresjárási állapotának méréséhez szükséges kapcsolási rajzot! 21. Milyen módon lehet meghatározni a transzformátor áttételét! 22. Hogyan határozzuk meg egy háromfázisú transzformátor dropját? 23. Mit nevezünk a háromfázisú transzformátor kapcsolási csoportjának és milyen módon lehet meghatározni? 38 nem vill.

39 24. Hogyan határozható meg méréssel egy névleges terhelésű háromfázisú aszinkron motor teljesítménye? 25. Milyen módon határozható meg egy háromfázisú aszinkron motor tekercseinek 60º os elkötése? 26. Ismertesse az egyenáramú söntgenerátor külső terhelési jelleggörbéjének felvételét! 27. Milyen lehetőségek állnak rendelkezésre fordulatszám mérésre? 39 nem vill.
