1 Gyártó: Electrocelos SA, Travessa do Sobreiro, nº29, Rio Côvo (Santa Eugénia), Barcelos, Portugal Forgalmazó: Roller Gate Kft, 2071 Páty Torbágyi út 0134/73 hrsz, Adószám: , Cégjegyzék száma: verzió Felülvizsg június

2 00. TARTALOM TARTALOMJEGYZÉK 01. BIZTONSÁGI UTASÍTÁSOK BETARTANDÓ ELŐÍRÁSOK 2A 02. A VEZÉRLÉS MŰSZAKI JELLEMZŐK 2B PROGRAMOZÁSI TANÁCSOK 3A 03. TELEPÍTÉS A TELEPÍTÉS ALAPVETŐ LÉPÉSEI 4A TÁVADÓK 4B A P MENÜ FUNKCIÓI 5A AZ E MENÜ FUNKCIÓI 5B 04. PROGRAMOZÁS (P) P0-AUTOMATIKUS PROGRAMOZÁS 6A P1-A LASSÍTÁSI IDŐ BEÁLLÍTÁSA 6B P2-A MOTORERŐ ÉS AZ ÉRZÉKENYSÉG BEÁLLÍTÁSA 7 P3-A GYALOGOS ÁTJÁRÓ IDŐTARTAMA 8A P4-SZÜNETIDŐ 8B P5-A FOTOCELLÁK PROGRAMOZÁSA 9A P6-BIZTONSÁGI ÉL 9B P7-MŰKÖDÉSI LOGIKA 10A P8-VILLOGÓ LÁMPA 10B P9-TÁVPROGRAMOZÁS 11A 05. PROGRAMOZÁS (E) E0-EMBER JELENLÉTE ÜZEMMÓD (DEAD MAN) 11B E1-LÁGY INDÍTÁS 12A E2- TARTÓS VILÁGÍTÁS IDŐTARTAMA 12B E3-ÁTHALADÁS ÉRZÉKELÉS 13A E5-ELEKTROMOS FÉK 13B E6-LASSÍTÁS SEBESSÉGE 14A E7-MŰVELETSZÁMLÁLÓ 14B E8-RESZET - A GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA 15A E9-RGB VILLOGÓ LÁMPA 15B 06. KIJELZŐ A KIJELZŐN MEGJELENŐ JELZÉSEK EGYES ALKATRÉSZEK VIZSGÁLATA A KONDENZÁTOR BEKÖTÉSE 17A BEMENETEK TESZTELÉSE 17B 08. ÜZEMZAVAR-ELHÁRÍTÁS ÚTMUTATÁSOK A FELHASZNÁLÓK / SPECIALISTÁK SZÁMÁRA KAPCSOLÁSI RAJZ BEKÖTÉSI RAJZ 19 1

3 01. BIZTONSÁGI UTASÍTÁSOK BETARTANDÓ ELŐÍRÁSOK 02. A VEZÉRLÉS MŰSZAKI JELLEMZŐK FIGYELEM: Ez a gyártmány megfelel az Európai Közösségek (EK) biztonsági szabványainak. Ez a gyártmány megfelel az Európai Parlament és a Tanács egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló, június 8-án kibocsátott 2011/65/EU irányelvében foglaltaknak. (Újrahasznosítási rendszerekkel rendelkező országokban alkalmazandó.) Ez a jelzés azt jelenti, hogy a terméket és elektronikus alkatrészeit (pl. töltő, USB csatlakozó, elektronikus anyagok, vezérlések stb.) élettartamuk végén tilos egyéb háztartási hulladékokkal együtt ártalmatlanítani. A hulladék ellenőrzés nélkül történő elhelyezéséből eredő környezeti és egészségügyi károk elkerülése érdekében ezeket elkülönítve kell kezelni és újrahasznosítani, az anyagi erőforrások fenntartható hasznosításának elősegítése érdekében. A környezeti szempontból biztonságos újrahasznosítás helyére és módjára vonatkozóan az egyéni felhasználók lépjenek kapcsolatba a termék szállítójával vagy a Nemzeti Környezetvédelmi Hivatallal. Közületi felhasználók forduljanak szállítójukhoz és ellenőrizzék a szállítási szerződésben foglaltakat. Ezt a gyártmányt és elektronikus tartozékait tilos más kereskedelmi hulladékokkal együtt kezelni. Ez a jelzés azt mutatja, hogy a terméket és elektronikus alkatrészei (pl. töltő, USB csatlakozó, elektronikus anyagok, vezérlések stb.) elektromos árammal történő közvetett vagy közvetlen érintkezés során áramütést okozhatnak. A termék kezelésénél legyen óvatos és tartsa be a jelen kézikönyv biztonsági előírásait. Biztonsága érdekében fontos az alábbi utasítások betartása. A későbbi használat érdekében gondosan őrizze meg ezt a kézikönyvet. Az ELECTROCELOS S.A. és a forgalmazó nem felelősek a berendezés helytelen vagy a rendeltetési céljától eltérő használatáért. Az ELECTROCELOS S.A.-t és a forgalmazót nem terheli felelősség, ha a telepítés során nem veszik figyelembe a biztonsági előírásokat és ez a berendezés károsodását okozza. Az ELECTROCELOS S.A. nem felelős a biztonságért és a berendezés működéséért, ha nem kizárólag az általa szállított alkatrészeket használják. Ezt a berendezést kizárólag a kézikönyvben megjelölt rendeltetési célra tervezték és gyártották. Ez a berendezés nem alkalmas tűz- vagy robbanásveszélyes környezetben történő használatra. A megjelölt rendeltetéstől eltérő használat a berendezés sérülését és/vagy fizikai és vagyoni kárt keletkezését eredményezheti és a garancia elvesztésével jár. Ne módosítsa a berendezés részegységeit és/vagy tartozékait. A vezérlés beltéri használatra szolgál és 230 V feszültséggel működik. Az automatikus rendszer véletlenszerű működésének elkerülése érdekében tartsa távol a távirányítót a gyermekektől. Az ügyfél semmilyen körülmények között sem javíthatja a berendezést és nem végezhet rajta beállításokat. Ilyen feladatokkal képzett műszaki szakembert kell megbízni. A telepítést végzőnek igazolt szaktudással kell rendelkeznie kapuk és ajtók mechanikus szerelése valamint vezérlések programozása területén. Képesnek kell lennie elektromos bekötések elvégzésére, az érvényes előírásokkal összhangban. A telepítést végző köteles a felhasználót tájékoztatni a vészhelyzetben követendő eljárásról, és át kell adnia ezt a kézikönyvet az üzemeltetőnek. 2A Az MC50SC egy egyfázisú, beépített rádión keresztül működő vezérlő rendszer, melyet tolókapuk automatikus működtetésére fejlesztettek ki. Áramellátás Villogó lámpa kimenet RGB villogó lámpa kimenet Motor kimenet Segédberendezések kimenete Biztonsági eszközök és BT távirányítók Működési hőmérséklet Beépített rádióvevő Opcionális távirányítók Max. memória kapacitás A vezérlő méretei A CSATLAKOZÁSOK ISMERTETÉSE CN1 CN2 CN3 2B 230 V AC, Hz 230 V AC, 50 Hz, max. 100 W 24 V DC, max.100 ma 230 V AC, Hz, max W 24 V DC, max. 8 W 24 V DC C között 433,92 MHz 12 bit vagy ugrókód 100 (teljes nyitás) (gyalogos áthaladás) mm 01 Földelés 02 Földelés V vonalbemenet (fázis) V vonalbemenet (semleges) V motor kimenet - nyitás V motor kimenet - közös V motor kimenet zárás V AC lámpa kimenet V AC lámpa kimenet 01 Gyalogosátjáró nyomógomb bemenet 02 Teljes nyitás nyomógomb bemenet 03 A motor nyitási végálláskapcsolójának bemenete (NYITÁS) 04 A motor zárási végálláskapcsolójának bemenete (ZÁRÁS) 05 Közös V DC, max. 200 ma áramellátás, 24 V V DC, max. 200 ma áramellátás, (földelés)

4 02. A VEZÉRLÉS MŰSZAKI JELLEMZŐK 02. A VEZÉRLÉS PROGRAMOZÁSI TANÁCSOK CN4 CN5 01 Biztonsági él 02 Fotocellák 03 Kódoló (használaton kívül) 04 Kódoló (használaton kívül) 05 Közös V DC segédenergia ellátás a villogó RGB LED lámpához 02 Y kimenet 03 R kimenet 04 G kimenet 05 B kimenet 02. A VEZÉRLÉS PROGRAMOZÁSI TANÁCSOK A vezérlés működésének jobb megismerése érdekében a programozás megkezdése előtt fordítson nagy figyelmet a következő utasításokra. CN5 CN4 CN2 CN1 LED-ek LS A LED világít, ha a gyalogosátjáró nyomógomb aktív LO A LED világít, ha a teljes nyitás nyomógomb aktív FO A LED nem világít, ha a nyitási végálláskapcsoló aktív FC A LED nem világít, ha a zárási végálláskapcsoló aktív LA A LED nem világít, ha a biztonsági él aktív (ha a P6 aktív) LE A LED nem világít, ha a fotocellák aktívak (ha a P5 aktív) Tartós világítás vagy villogó lámpa: 08 és 09 Ez a kimenet lehetővé teszi a tartós világítás vagy a villogó lámpa csatlakoztatását (lásd P8-at a 10B oldalon). Végálláskapcsolók: 03 és 04 A vezérléshez szükség van nyitási és zárási végálláskapcsoló csatlakozásokra (mindkettő nyugvóáramú, NC érintkező). Bármelyik végálláskapcsoló működtetése azonnal leállítja a mozgást. A végálláskapcsoló kioldása megjelenik a kijelzőn. OP: a nyitási végálláskapcsoló aktiválva és CL: a zárási végálláskapcsoló aktiválva. Végálláskapcsolók alkalmazása kötelező. Biztonsági áramkörök: 01 Ez a bemenet lehetővé teszi biztonsági élek csatlakoztatását. Az eszköz a P6 menüben beállított programozás szerint működik (9B oldal). 02 Ez a bemenet lehetővé teszi fotocellák csatlakoztatását. Az eszköz a P5 menüben beállított programozás szerint működik (9A oldal). Sönt alkalmazására nincs szükség. 01 Segédkimenet a villogó lámpához vagy egy 24 V DC LED-hez. Nyitott gyűjtő a segédfunkciók kezeléséhez: 02 Az Y kimenet villogó üzemmódban aktiválva, csak zárt kapu esetén. 03 Az R kimenet villogó üzemmódban aktiválva, csak zárási fázisban. 04 A G kimenet villogó üzemmódban aktiválva, csak nyitási fázisban. 05 A B kimenet villogó üzemmódban aktiválva, csak szünetidőben. A DIP kapcsoló állása jelzi, hogy milyen motor van csatlakoztatva a vezérléshez. DIP kapcsoló 500 wattnál kisebb teljesítményű 500 wattnál nagyobb teljesítményű motorok használata esetén vigye motorok használata esetén vigye a DIP kapcsolót ebbe az állásba. a DIP kapcsolót ebbe az állásba. 3A 3B

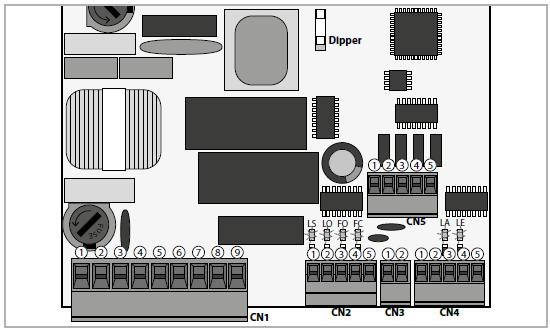

5 03. TELEPÍTÉS A TELEPÍTÉS ALAPVETŐ LÉPÉSEI 03. TELEPÍTÉS TÁVIRÁNYÍTÓK A telepítési folyamat feltételezi, hogy a kapura már fel vannak szerelve a végálláskapcsoló lemezek. Bővebb információk a kapumotor kézikönyvében. SU Távirányító programozás teljes nyitásra SP Távirányító programozás gyalogosátjáró nyitásra 01 A kapcsolási rajznak megfelelően kösse be az összes tartozékot (19. oldal). 02 A vezérlést csatlakoztassa egy 230 V-os áramforráshoz (3 és 4 a CN1 kapocslécen). 03 Győződjön meg róla, hogy a kapu mozgása megegyezik a kijelzőn láthatóval: CL ZÁRÁS OP NYITÁS Ha a kijelző és a kapu mozgása nem egyezik meg, kapcsolja ki a vezérlés áramellátását és cserélje fel a CN1 5-ös és 7-es kábelét, és a CN2 3-as és 4-es kapcsaival ellenőrizze a helyességet. 04 Ellenőrizze a végálláskapcsolók működését. Zárás alatt az FC LED, nyitás közben pedig az FO LED nem világíthat. 05 Hajtson végre egy automatikus programozást P0 menü (6A oldal). 06 Szükség esetén állítsa be a kapu lassítását, nyitásnál és zárásnál - P1 menü (6B oldal). 07 Állítsa be a motor erejét és érzékenységét P2 menü (7. oldal). 08 Ismét végezze el az automatikus programozást P0 menü (6A oldal). 09 Engedélyezze vagy tiltsa le a fotocellák használatát a P5 menüben (9A oldal). 10 Engedélyezze vagy tiltsa le a biztonsági él használatát a P6 menüben (9B oldal). 11 Programozzon be egy távirányítót (4B oldal). Ezzel megtörtént a vezérlés teljes konfigurálása! Ha a berendezés más jellemzőit is konfigurálni akarja, tanulmányozza a menüket a programozási oldalakon. TÁVIRÁNYÍTÓK PROGRAMOZÁSA 01 3 mp-ig 02 A gombbal nyomja le a cmd válassza ki a proggombot. ramozni kívánt funkciót (SU és SP). 03 A funkció (SU 04 Megjelenik az vagy SP) megerő- az első szabad sítéséhez egyszer pozíció. nyomja meg a cmd-t. 05 Nyomja meg a programozni kívánt parancs gombot. A kijelző villogni kezd, és a következő szabad helyre lép. TÁVIRÁNYÍTÓK TÖRLÉSE 01 3 mp-ig 02 A gombbal nyomja le a cmd válassza ki a gombot funkciót (SU vagy SP) 03 A funkció (SU 04 A gombbal vagy SP) megerő- válassza ki a törölni sítéséhez egyszer kívánt távirányítót. nyomja meg a cmd-t mp-ig nyomja le a cmd gombot, ekkor a hely üressé válik. A kijelzőn a következő tárolt távirányító helye jelenik meg. AZ ÖSSZES TÁV- IRÁNYÍTÓ TÖRLÉSE mp-ig nyomja le a cmd gombot. 02 A kijelzőn dl jelenik meg, megerősítve az összes távirányító törlését. Távirányítók mentésénél vagy törlésénél a kijelző mindig a következő helyet mutatja. Távirányítók törlése vagy hozzáadása a 01 pontra történő visszatérés nélkül végezhető. Ha 10 mp-ig nem nyom le egyetlen gombot sem, a vezérlés visszatér a készenléti állapotba. 4A 4B

6 03. TELEPÍTÉS A P MENÜ FUNKCIÓI 03. TELEPÍTÉS AZ E MENÜ FUNKCIÓI A programozás csak elektromosan zárt kapuval kezdhető meg. A programozás csak elektromosan zárt kapuval kezdhető meg. A P menübe történő A menün belüli na- Egy menübe történő A programozásból belépéshez 3 mp-ig vigáláshoz használja belépéshez nyomja történő kilépéshez nyomja le a MENU a gombokat. meg a MENU gombot. egyszerre nyomja meg gombot. a gombokat. Az E menübe történő A menün belüli na- Egy menübe történő A programozásból belépéshez 10 mp-ig vigáláshoz használja belépéshez nyomja történő kilépéshez nyomja le a MENU a gombokat. meg a MENU gombot. egyszerre nyomja meg gombot. a gombokat. MENÜ FUNKCIÓ PROGRAMOZ- HATÓ MAX. MIN. Folyamat automa- P0 tikus programozása P1 P2 P3 Lassítási idő beállítása Erő és érzékenység beállítása Gyalogosátjáró időtartama P4 Szünetidő ÁLLAPOT PA Automatikus programozás da Nyitás lassítása df Zárás lassítása F0 Erő beállítása FS Érzékenység beáll. Fd Érzékenység lassításnál Fd Idő beállítása gyalogos üzemmódban AF Teljes zárás szünetidő beállítása AP Gyalogosátjáró zárás szünetidő beállítása GYÁRI ÉRTÉK - 6A 03 6B OLDAL 7 10 mp 8A 10 mp 8B MENÜ FUNKCIÓ PROGRAMOZ- HATÓ MAX. MIN. E0 Ember jelenléte - E1 Lágyindítás - min. 0 E2 Tartós világítás max. 99 E3 Áthaladás érzékelés - E5 Elektromos fék - E6 Lassítás sebessége ÁLLAPOT GYÁRI ÉRTÉK OLDAL HP 00 Ember jelenl.inaktiválás Ember jelenl.aktiválás PL 00 Nyomógomb letiltás 01 11B 01 Nyomógomb letiltás 00 Lágyindítás inaktiválás 01 Lágyindítás aktiválás 01 12A Tartós világítás idejének beállítása 00 12B 00 Áthaladás érz. inaktiválás 01 Áthaladás érz. aktiválás 00 13A 00 Elektromos fék inaktiválás 01 Elektromos fék aktiválás 00 13B min. 1 max. 9 Lassítás beállítása 06 14A P5 Fotocellák programozása P6 Biztonsági él P7 Működési logika P8 Villogó lámpa P9 Távprogramozás HE 00 fotocellák letiltva 01 fotocellák aktiválva HC 00 fotocellák zárásnál 01 fotocellák nyitásnál HE 00 biztonsági él letiltva 01 biztons. él aktiválva HA 00 8k2 bemenet 01 NC bemenet HL 00 Él zárásnál 01 Él nyitásnál 00 Automatikus mód funkció 01 Léptető mód funkció 02 Társasházi mód funkció 00 Villogás (nyitás és zárás) 01 Léptető mód funkció 02 Tartós világítás 00 Távprogramozás KI 01 Távprogramozás BE A 9B 00 10A B 00 11A E7 Műveletszámláló - A műveletek számát mutatja - 14B Gyári beállítások 00 Inaktiválva E8 visszaállítása - 01 Reszet aktiválva 00 15A 00 Folytonos kimenet E9 RGB kimenet - 01 Megszakításos kimenet 01 15B TÁVIRÁNYÍTÓ SU Távirányító programozás teljes nyitásra SP Távirányító programozás gyalogosátjáró nyitásra 4B 4B 5A 5B

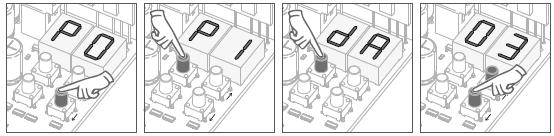

7 04. P PROGRAMOZÁS P0 AUTOMATIKUS PROGRAMOZÁS 04. P PROGRAMOZÁS P1 A LASSÍTÁSI IDŐ BEÁLLÍTÁSA Ez a menü lehetővé teszi a kapumotor üzemidejének valamint a lassításnak a beállítását. Az automatikus programozás során a kapumotor a következő műveleteket végzi: 1. Ha a kapu nyitva van, lassítással bezárja 2. Lassan kinyitja kb. 10 másodpercre 3. Lassan bezárja, amíg a végálláskapcsolót el nem éri 4. Üzemszerűen kinyitja 5. Üzemszerűen bezárja A programozás feltétele, hogy a végálláskapcsolók rendben fel legyenek szerelve. da Lassítás nyitásnál Lehetővé teszi a nyitás során lassítással történő működés időtartamának beállítását. df Lassítás zárásnál Lehetővé teszi a zárás során lassítással történő működés időtartamának beállítását. (Gyári alapbeállítás: 3) 01 3 mp-ig nyomja le a MENU gombot. 01 Megjelenik a P0. 03 Megjelenik a P1. 04 Megjelenik a da. 05 Megjelenik a gyári Egyszer nyomja meg 3 mp-ig nyomja le a 3 mp-ig nyomja le a beállítás. Ez 1 és 15 mp a gombot. MENU gombot. MENU gombot. között változtatható, a gombokkal mp-ig nyomja 02 Megjelenik a P0. 03 A kijelzőn kör- 04 Ha a P1 megjelele a MENU gombot 3 mp-ig nyomja körös mozgású jel nik, a programozás le a MENU gombot jelenik meg. Ez mu- kész. Ha P1-et progtatja, hogy az auto- ramozni akarja, foly- matikus programozás folyamatban van. tassa a P1 program 3. lépésétől (6B oldal). Kilépéshez egyszerre nyomja meg a gombokat. 06 A kiválasztott idő 07 Megjelenik a df. 08 Megjelenik a gyári 09 A kiválasztott idő mentéséhez 3 mp-ig 3 mp-ig nyomja le a beállítás. Ez 1 és 15 mp mentéséhez nyomja nyomja le a MENU-t. MENU gombot. között változtatható, a meg a MENU gombot. gombokkal. 10 Megjelenik a P2. P2 programozásához folytassa a P2 menü 3. lépésétől (7. oldal). Kilépéshez egyszerre nyomja meg a gombokat. 6A 6B

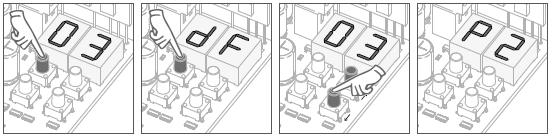

8 04. P PROGRAMOZÁS P2 A MOTORERŐ ÉS AZ ÉRZÉKENYSÉG BEÁLLÍTÁSA Ha az érzékenységet 2-nél magasabb értékre állítja be, a motorerő automatikusan 9- es értékre áll be, és nem lehet változtatni. Ha az érzékenység 2, vagy ennél kisebb érték, akkor a vezérlés alapértelmezés szerint 6-os értéket állít be, de ez változtatható. Megjegyzés: Ha a vezérlés érzékenysége igen nagy, LI hibajelzés jelenhet meg. Négy próbálkozás után az LI hibajelzés ER-re vált. Ekkor 10 mp-ig várni kell, hogy a program visszatérjen az automatikus üzemmódba, F0 FS Fd Motorerő beállítás Lehetővé teszi a motorerő szabályozását nyitásnál és zárásnál. min. 1, max. 9 (Gyári alapbeállítás 06) Érzékenység beállítás Lehetővé teszi az érzékenység beállítását akadályok felismerésénél. Minél nagyobb az érzékenység, annál kisebb erőfeszítés szükséges az akadályok felismeréséhez és a mozgás irányának megfordításához. min. 1, max. 9 (Gyári alapbeállítás 05) Lassítás érzékenységének beállítása Lehetővé teszi az érzékenység beállítását a lassítás során. min. 1, max. 9 (Gyári alapbeállítás 05) 05 Megjelenik a gyári 06 A kiválasztott 07 Megjelenik az FS. 08 Megjelenik a beállítás. Ennek értéke érték mentéséhez 3 mp-ig nyomja le a gyári beállítás. Ez 1 1 és 9 között változtat- 3 mp-ig nyomja le MENU gombot. és 9 között változtatható, a gombokkal. a MENU gombot. ható a gombokkal. 09 A választott érték 10 Megjelenik az Fd. 11 Megjelenik a gyári 12 A kiválasztott mentéséhez 3 mp-ig 3 mp-ig nyomja le a beállítás. Ez 1 és 9 érték mentéséhez nyomja le a MENU-t. MENU gombot. között változtatható, 3 mp-ig nyomja le a gombokkal. a MENU gombot mp-ig nyomja 02 Megjelenik a P0 03 Megjelenik a P2. 04 Megjelenik az F0. le a MENU gombot jel. Kétszer nyomja 3 mp-ig nyomja le a 3 mp-ig nyomja le a meg a gombot. MENU gombot. MENU gombot. 13 Megjelenik a P3. P3 programozásához folytassa a P3 menü 3. lépésétől (8A oldal). Kilépéshez egyszerre nyomja meg a gombokat. 7

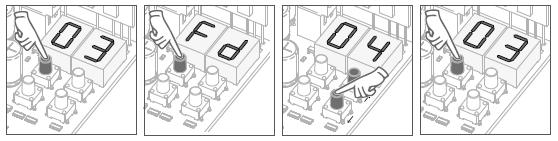

9 04. P PROGRAMOZÁS P3 A GYALOGOSÁTJÁRÓ IDŐTARTAMA 04. P PROGRAMOZÁS P4 SZÜNETIDŐ A gyalogos üzemmód lehetővé teszi személyek áthaladását, a kapu teljes nyitása nélkül. Ezzel a funkcióval beállítható a kapu nyitva tartásának időtartama. A gyalogos üzemmód működéséhez az szükséges, hogy a beállított időtartam min. 1 mp legyen, mivel 0 mp letiltja a funkciót. AF Szünetidő beállítás teljes zárásnál Lehetővé tesz annak az időtartamnak a beállítását, ameddig a kapu nyitva marad. AP Gyalogosátjáró zárás szünetidejének beállítása Lehetővé teszi annak az időtartamnak a beállítását, ameddig a kapu gyalogos üzemmódban nyitva marad. Nullára beállított értékek esetén az automatikus zárás nem működik. (Gyári alapbeállítás 10 másodperc) 01 3 mp-ig nyomja le a MENU gombot. (Gyári alapbeállítás 10 mp) (Gyári alapbeállítás 10 mp) 01 3 mp-ig nyomja le a MENU gombot. 02 Megjelenik a P0. 03 Megjelenik a P3. 04 Megjelenik a gyári 05 A kiválasztott Háromszor nyomja 3 mp-ig nyomja le a beállítás. Ez 1 és 99 mp idő mentéséhez meg a gombot. MENU gombot. között változtatható, 3 mp-ig nyomja le a gombokkal. a MENU gombot. 02 Megjelenik a P0 03 Megjelenik a P4. 04 Megjelenik az AF. 05 Megjelenik a gyári jel. Négyszer nyomja 3 mp-ig nyomja le a 3 mp-ig nyomja le a beállítás. Ez 1 és 99 mp meg a gombot. MENU gombot. MENU gombot.. között változtatható, a gombokkal. 06 Megjelenik a P4. P4 programozásához folytassa a P4 menü 3. lépésétől (8B oldal). Kilépéshez egyszerre nyomja meg a gombokat. 06 A kiválasztott 07 Megjelenik az AP. 08 Megjelenik a gyári 09 A kiválasztott idő idő mentéséhez 3 mp-ig nyomja le beállítás. Ez 1 és 99 mp mentéséhez 3 mp-ig 3 mp-ig nyomja le a MENU gombot. között változtatható nyomja le a MENU a MENU gombot. a gombokkal. gombot. 10 Megjelenik a P5. P5 programozásához folytassa a P5 menü 3. lépésétől (9A oldal). Kilépéshez egyszerre nyomja meg a gombokat. 8A 8B

10 04. P PROGRAMOZÁS P5 A FOTOCELLÁK PROGRAMOZÁSA 04. P PROGRAMOZÁS P6 BIZTONSÁGI ÉL HE 00 (fotocellák letiltása) 01 (fotocellák engedélyezése) Ha a fotocellák aktívak és valaki megszakítja a kapcsolatukat, akkor a kapu HC-ben beállított mozgásiránya megfordul. HC 00 (fotocellák zárás közben) 01 (fotocellák nyitás közben) Ez a menü csak akkor változtatható, ha a HE menü aktív. 00 a fotocella csak zárás közben működik, és teljesen visszafordítja a mozgást. 01 a fotocella csak nyitás közben működik, és 2 mp-re fordítja vissza a mozgást. (Gyári alapbeállítás 00) (Gyári alapbeállítás 00) 01 3 mp-ig nyomja le a MENU gombot. HE HA HL 00 (biztonsági él letiltva) 01 (biztonsági él engedélyezve Ez a menü lehetővé teszi a biztonsági él engedélyezését vagy letiltását. 00 (8k2 bemenet) 01 NC bemenet) HA csak akkor programozható, ha a HE ezt engedélyezi (9A oldal). Választhat a 8k2 ellenállásos típusú (00) és a nyugvóáramú érintkezővel (NC) rendelkező (01) biztonsági él között. 00 (biztonsági él zárásnál) 01 (biztonsági él nyitásnál) HA csak akkor programozható, ha HE ezt engedélyezi (9A oldal) és kiválasztotta a biztonsági él típusát a HA-ban. Zárás közben (00) a kapu visszafordul, nyitás közben csak 2 mp-re irányt vált. (Gyári alapbeállítás 00) (Gyári alapbeállítás 01) (Gyári alapbeállítás 00) 02 Megjelenik a P0. 03 Megjelenik a P5. 04 Megjelenik a HE. 05 Megjelenik a gyári Ötször nyomja 3 mp-ig nyomja le a 3 mp-ig nyomja le beállítás. A 00 és 01 meg a gombot. MENU gombot. a MENU gombot. között választhat a gombokkal mp-ig nyomja 02 Megjelenik a P0. 03 Megjelenik a P6. 04 Megjelenik a HE. 05 Megjelenik a le a MENU gombot. Hatszor nyomja 3 mp-ig nyomja le a 3 mp-ig nyomja gyári beállítás. A 00 meg a gombot. MENU gombot. le a MENU gombot és 01 között választhat a gombokkal. 06 A kiválasztott 07 Megjelenik a HC. 08 Megjelenik a gyári 09 A kiválasztott funkció megerősíté- 3 mp-ig nyomja le a beállítás. A 00 és 01 funkció megerősítéséhez 3 mp-ig nyom- MENU gombot. között választhat a séhez 3 mp-ig nyomja le a MENU-t. gombokkal. ja le a MENU-t. 10 Megjelenik a P6. P6 programozásához folytassa a P6 menü 3. lépésétől (9B oldal). Kilépéshez egyszerre nyomja meg a gombokat.. 06 A kiválasztott 07 Megjelenik a HA. 08 Megjelenik a gyári 09 A kiválasztott 10 Megjelenik a HL. funkció megerősí- 3 mp-ig nyomja le a beállítás. A 00 és 01 funkció megerősíté- 3 mp-ig nyomja le a téséhez 3 mp-ig MENU gombot. között választhat a séhez 3 mp-ig MENU gombot. nyomja le a MENU gombokkal. nyomja le a MENU gombot. gombot. 11 Megjelenik a 06 A kiválasztott funkció meggyári beállítás. A erősítéséhez 3 mp-ig nyomja 00 és 01 között le a MENU gombot. választhat Megjelenik a P7. a gombokkal. P7 programozásához folytassa a a P7 menü 3. lépésétől (10A oldal). Kilépéshez egyszerre nyomja meg a gombokat. 9A 9B

11 04. P PROGRAMOZÁS P7 MŰKÖDÉSI LOGIKA 04. P PROGRAMOZÁS P8 VILLOGÓ LÁMPA Működés automatikus üzemmódban 1. impulzus NYIT 2. impulzus ÁLLJ, IDŐ- KAPCSOLÓ ÉS ZÁR (HA P4>00) 3. impulzus VISSZA- FORDÍT Működés léptető üzemmódban 1. impulzus NYIT 2. impulzus ÁLLJ 3. impulzus ZÁR 4. impulzus ÁLLJ Ha teljesen nyitva és időzítve van, a kapu bezár. Működés társasházi üzemmódben Nyitás közben és szünetidő alatt nem fogad el parancsokat (a távirányítótól vagy a vezérlés start gombjától), zárás közben pedig irányt vált. (Gyári alapbeállítás 00) (Gyári alapbeállítás 00) (Gyári alapbeállítás 00) Ez a menü lehetővé teszi a kapu üzemmódjának beállítását mp-ig nyomja le a MENU gombot. Szakaszos működés (Nyitás és zárás) Nyitás és zárás közben a villogó lámpa szakaszosan működik. A kapu mozgása közben (nyitás és zárás) a villogó lámpa égve marad. (Gyári alapbeállítás 00) Tartós világítás A lámpa égve marad az E2 menüben meghatározott időtartamig (12B oldal) mp-ig nyomja le a MENU gombot. 02 Megjelenik a P0. 03 Megjelenik a P7. 04 Megjelenik a jelen- 05 A kiválasztott Hétszer nyomja meg 3 mp-ig nyomja le a leg beállított funkció. A funkció mentéséhez a gombot. MENU gombot. gombokkal választ- nyomja meg a MENU hat a 00, 01 és 02 funk- gombot. ciók között. 02 Megjelenik a P0. 03 Megjelenik a P8. 04 Megjelenik a jelen- 05 A kiválasztott Nyolcszor nyomja 3 mp-ig nyomja le a leg beállított funkció. A funkció mentéséhez meg a gombot. MENU gombot. gombokkal választ- nyomja meg a MENU hat a 00, 01 és 02 funk- gombot. ciók között. 06 Megjelenik a P8. P8 programozásához folytassa a P8 menü 3. lépésétől (10B oldal). Kilépéshez egyszerre nyomja meg a gombokat.. 06 Megjelenik a P9. P9 programozásához folytassa a P9 menü 3. lépésétől (11A oldal). Kilépéshez egyszerre nyomja meg a gombokat.. 10A 10B

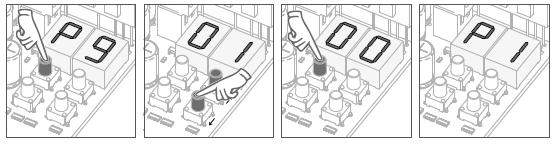

12 04. P PROGRAMOZÁS P9 TÁVPROGRAMOZÁS 05. E PROGRAMOZÁS E0 EMBER JELENLÉTE ÜZEMMÓD Távprogramozás KI Távprogramozás BE Ez a menü lehetővé teszi egy új távirányító programozását a vezérléshez való közvetlen hozzáférés nélkül, egy előzőleg eltárolt távirányító segítségével. (Távirányítók tárolását lásd a 4B oldalon.) (Gyári alapbeállítás 00) 01 3 mp-ig nyomja 02 Megjelenik a P0. le a MENU gombot. Kilencszer nyomja meg a gombot. HP Ember jelenléte üzemmód 01 (az üzemmód aktiválása) A kapumotor csak akkor működik, ha az LS vagy LO nyomógombot lenyomva tartja. 00 (az üzemmód inaktiválása) Ha parancs érkezik LS-re és LO-ra, a motor teljes műveletet hajt végre. 01 aktiválva PL Nyomógombos üzemmód LS gomb LO gomb 00 inaktiválva Teljes nyitás Gyalogos műveletek (Gyári alapbeállítás 00) (Gyári alapbeállítás 00) Teljes zárás Teljes műveletek mp-ig nyomja le MENU gombot. 03 Megjelenik a P9 04 Megjelenik a jelen- 05 A kiválasztott 06 Megjelenik a P1. jel. 3 mp-ig nyomja le leg beállított funkció. A funkció mentéséhez Kilépéshez egyszerre a MENU gombot. gombokkal választ- nyomja meg a MENU nyomja meg a hat a 00 és 01 funkciók gombot. gombokat. között. 02 Megjelenik az E0. 03 Megjelenik a HP. 04 Megjelenik a jelen- 05 A kiválasztott 3 mp-ig nyomja le a 3 mp-ig nyomja le a leg beállított funkció. A idő megerősítéséhez MENU gombot. MENU gombot. gombokkal választ- 3 mp-ig nyomja le hat a 00 és 01 funkciók a MENU gombot. között. Távprogramozási művelet (PGM BE) 10 mp-ig tartsa egyszerre lenyomva a képen látható gombokat. Ekkor a villogó lámpa villogni kezd (a kijelzőn megjelenik az első szabad hely). Távirányítók tárolásakor a vezérlés kilép a távirányítási üzemmódból. Ha több távirányítót kíván programozni, akkor minden új távirányító esetében meg kell ismételni a távirányító gombjainak egyszerre történő, 10 mp-ig tartó lenyomását. 06 Megjelenik a PL. 07 Megjelenik a jelen- 08 A kiválasztott 09 Megjelenik az E1. 3 mp-ig nyomja le a leg beállított funkció. A funkció megerősí- E1 programozásához MENU gombot. gombokkal választ- téséhez 3 mp-ig folytassa az E1 menü hat a 00 és 01 funkciók nyomja le a MENU 3. lépésétől között. gombot. (12A oldal). Kilépéshez egyszerre nyomja meg a gombokat. 11A 11B

13 05. E PROGRAMOZÁS E1 LÁGY INDÍTÁS 05. E PROGRAMOZÁS E2 TARTÓS VILÁGÍTÁS IDŐTARTAMA 00 A funkció letiltva 01 A funkció engedélyezve Ez a menü lehetővé teszi a lágy indítás engedélyezését/letiltását. Engedélyezett lágy indítás esetén a vezérlés minden művelet kezdetén, az első másodpercben fokozatosan növeli a motorerőt. Ez a menü lehetővé teszi annak az időtartamnak (1-99 perc) a beállítását, ameddig a kapu bezárását követően a tartós világítás bekapcsolva marad. Az E2 menü csak akkor működik, ha a tartós világítás funkció a P8 menüben aktiválva van. (Lásd a 10 B oldalt.) (Gyári alapbeállítás 01) mp-ig nyomje le a MENU gombot. (Gyári alapbeállítás 01) mp-ig nyomja le a MENU gombot. 02 Megjelenik az E0. 03 Megjelenik az E1. 04 Megjelenik a jelen- 05 A kiválasztott Egyszer nyomja meg 3 mp-ig nyomja le a leg beállított funkció. A funkció mentéséhez a gombot. MENU gombot. gombokkal választ- nyomja le a MENU hat a 00 és 01 funkciók gombot. között. 02 Megjelenik az E0. 03 Megjelenik az E2. 04 Megjelenik a jelen- 05 A kiválasztott Kétszer nyomja meg 3 mp-ig nyomja le a leg beállított idő. A időtartam mentéséhez a gombot. MENU gombot. gombokkal választ- nyomja le a MENU hat a 1 és 99 perc gombot. között. 06 Megjelenik az E2. E2 programozásához folytassa az E2 menü 3. lépésétől (12B oldal). Kilépéshez egyszerre nyomja meg a gombokat. 06 Megjelenik az E3. E3 programozásához folytassa az E3 menü 3. lépésétől (13A oldal). Kilépéshez egyszerre nyomja meg a gombokat.. 12A 12B

14 05. E PROGRAMOZÁS E3 ÁTHALADÁS ÉRZÉKELÉS 05. E PROGRAMOZÁS E5 ELEKTROMOS FÉK 00 A funkció letiltva 01 A funkció engedélyezve Ez a menü lehetővé teszi az áthaladás érzékelés opció aktiválását. A funkció aktiválása esetén, ha a fotocellák személy vagy tárgy áthaladását érzékelik, a vezérlés 3 mp elteltével megkezdi a zárási műveletet. Az áthaladás érzékelés funkció aktiválásához a P5 menüben a következő beállítások szükségesek: HE = 01 / HC = 00 (lásd a 9A oldalt) (Gyári alapbeállítás 01) mp-ig nyomja le a MENU gombot. AZ E4 MENÜ INAKTÍV. 00 A funkció letiltva 01 A funkció engedélyezve Az elektromos fék lehetővé teszi az előrehaladás lassítását a kapu leállításakor vagy a mozgásirány megfordítására kiadott parancs esetén. (Gyári alapbeállítás 01) mp-ig nyomja le a MENU gombot. 02 Megjelenik az E0. 03 Megjelenik az E3. 04 Megjelenik a jelen- 05 A kiválasztott Háromszor nyomja 3 mp-ig nyomja le a leg beállított funkció. A funkció mentéséhez meg a gombot. MENU gombot. gombokkal választ- nyomja le a MENU hat a 00 és 01 funkciók gombot. között. 02 Megjelenik az E0. 03 Megjelenik az E5. 04 Megjelenik a jelen- 05 A kiválasztott Ötször nyomja meg 3 mp-ig nyomja le a leg beállított funkció. A funkció mentéséhez a gombot. MENU gombot. gombokkal választ- nyomja le a MENU hat a 00 és 01 funkciók gombot. között. 06 Megjelenik az E4 (inaktív). Az E5 menübe történő belépéshez egyszer nyomja meg a gombot. Kilépéshez egyszerre nyomja meg a gombokat. 06 Megjelenik az E6. E6 programozásához folytassa az E6 menü 3. lépésétől (14A oldal). Kilépéshez egyszerre nyomja meg a gombokat.. 13A 13B

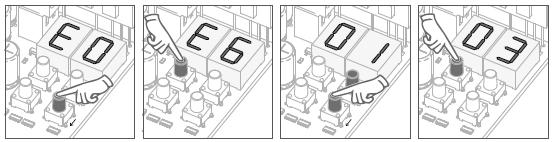

15 05. E PROGRAMOZÁS E6 LASSÍTÁS SEBESSÉGE 05. E PROGRAMOZÁS E7 MŰVELETSZÁMLÁLÓ Ez a menü lehetővé teszi a nyitás és zárás során a lassítás sebességének beállítását. Minél nagyobb a beállított szint, annál nagyobb mértékű a lassítás. Ez a menü lehetővé teszi a vezérlés által végrehajtott teljes műveletek számának ellenőrzését (teljes művelet alatt nyitás és zárás értendő). A vezérlés alaphelyzetbe történő visszaállítása nem törli a műveletek számát. (Gyári alapbeállítás 06) mp-ig nyomja le a MENU gombot. Példa: művelet 01 százezrek / 34 ezrek / 56 - tucatok 02 Megjelenik az E0. 03 Megjelenik az E6. 04 Megjelenik a jelen- 05 A kiválasztott Hatszor nyomja 3 mp-ig nyomja le a leg beállított érték. A érték mentéséhez meg a gombot. MENU gombot. gombokkal választ- nyomja le a MENU hat a 01és 09 értékek gombot. között mp-ig nyomja 02 Megjelenik az E mp-ig nyomja le a MENU gombot. Hatszor nyomja le a MENU gombot. meg a gombot. 06 Megjelenik az E7. E7 programozásához folytassa az E7 menü 3. lépésétől (14B oldal). Kilépéshez egyszerre nyomja meg a gombokat.. 04 Megjelenik a műveletek száma a fenti sorrendben (példa ). (Ábrafeliratok: hundreds of thousands százezrek, thousands ezrek, dozens tucatok, display flashes a kijelző villog) 06 Megjelenik az E8. E8 programozásához folytassa az E8 menü 3. lépésétől (15A oldal). Kilépéshez egyszerre nyomja meg a gombokat.. 14A 14B

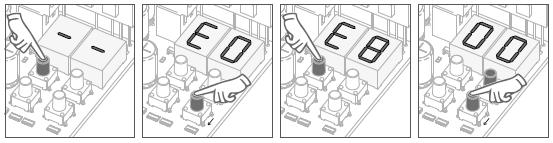

16 05. E PROGRAMOZÁS E8 RESZET - A GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA Reszeteléssel megtörténik valamennyi gyári beállítás visszaállítása és az összes mentett parancs törlése. Csak a műveletszámlálóban maradnak meg a betáplált adatok. 05. E PROGRAMOZÁS E9 VILLOGÓ LÁMPA KIMENET Folyamatos világítás Villogó fény (Gyári alapbeállítás 01) Ez a menü lehetővé teszi a négy jel működési módjának kiválasztását (folyamatos vagy villogó kimenet, 10B oldal) mp-ig nyomja 02 Megjelenik az E0. 03 Megjelenik az E8. 04 Megjelenik a jelenle a MENU gombot. Nyolcszor nyomja 3 mp-ig nyomja le a leg beállított funkció. meg a gombot. MENU gombot. Ha reszetelni kíván, a gombbal váltson 01-re mp-ig nyomja 02 Megjelenik az E0. 03 Megjelenik az E8. 04 Megjelenik a jelenle a MENU gombot. Kilencszer nyomja 3 mp-ig nyomja le a leg beállított funkció. meg a gombot. MENU gombot. A gombokkal válthat 00-ra vagy 01-re. 05 Reszeteléshez 06 Megjelenik az E9. 3 mp-ig nyomja le a E9 programozásához MENU gombot. folytassa az E9 menü 3. lépésétől (15B oldal). Kilépéshez egyszerre nyomja meg a gombokat. 05 A kiválasztott 06 Megjelenik az E1. funkció mentéséhez Kilépéshez egyszerre 3 mp-ig nyomja le a nyomja meg a MENU gombot. gombokat. 15A 15B

17 06. KIJELZŐ A KIJELZŐN MEGJELENŐ JELZÉSEK MENÜ JELENTÉS MENÜ JELENTÉS OP CL Nyitási végálláskapcsoló engedélyezve Zárási végálláskapcsoló engedélyezve LI LE Visszafordítás erő hatására Akadály a fotocelláknál AF Szünetidőben LA Nyomás a biztonsági élen AP Gyalogosátjáró szünetidejében LS Gyalogosátjáró gombja lenyomva LU Memória megtelt LO Start gomb lenyomva LP Memória megtelt (gyalogos) Er Érzékenység észlelési hiba 16

18 07. EGYES ALKATRÉSZEK VIZSGÁLATA A KONDENZÁTOR BEKÖTÉSE 07. EGYES ALKATRÉSZEK VIZSGÁLATA BEMENETEK TESZTELÉSE Ahhoz, hogy meg lehessen állapítani, hogy az automatikus tolókapu rendszer melyik részegysége okozza a problémát, esetenként közvetlen, 230 V-os áramellátással végzett tesztekre van szükség. Ehhez egy kondenzátor csatlakoztatására van szükség, oly módon, hogy a motort működtetni lehessen (a kondenzátor típusát ellenőrizze a gyártmány kézikönyvében). Az alábbi ábra azt mutatja, hogy hogyan kell bekötni a kondenzátort, és hogyan kell csatlakoztatni a kábeleket. A vezérlés minden egyes kisfeszültségű távirányító bemenetnél rendelkezik egy LED-del, amely jelzi az állapotát. A LED BE azt mutatja, hogy a bemenet zárva van, a LED KI pedig azt, hogy nyitva. MEGJEGYZÉSEK: A tesztek elvégzéséhez nem kell a berendezést a helyéről leszerelni, mert ilyen módon is megállapíthatja a felhasználó, hogy közvetlen árambetáplálás estén helyesen működik-e a berendezés. A kondenzátor vezetékeinek kapcsolódási sorrendje a berendezéshez nem fontos, csak az, hogy az egyik vezeték a barna, a másik a fekete kábelhez csatlakozzon. A nullavezetőt mindig a hálózathoz kell csatlakoztatni. A berendezés működési irányának megfordításához csak fel kell cserélni a barna és a fekete kábelek hálózati csatlakozását. (Ábrafeliratok: common nullavezető, power supply áramellátás, black fekete, brown barna, capacitor kondenzátor, ground wire földvezeték) A teszteket képzett műszaki szakembereknek kell végezniük, tekintettel az elektromos rendszerek helytelen használatával összefüggő súlyos veszélyre! 17A 17B

19 08. ÜZEMZAVAR-ELHÁRÍTÁS ÚTMUTATÁSOK A FELHASZNÁLÓK/SPECIALISTÁK RÉSZÉRE Probléma Teendő Eredmény További teendő A probléma okának meghatározása A kapumotor nem működik. Győződjön meg róla, hogy a vezérlés be van kötve a 230V-os hálózatba, és az áramellátás rendben van. Még mindig nem működik. Forduljon egy képzett MOTORLINE szakemberhez. 1 Nyissa ki a vezérlést, és ellenőrizze, hogy meg van-e a 230 V-os tápfeszültség. 2 Ellenőrizze a bemeneti biztosítékokat. 3 Kösse le a kapumotort a vezérlésről, és közvetlen árambetáplálással ellenőrizze, hogy nem hibás-e (l. 17A old.). 4 Ha a kapumotor működik, a vezérlés a hibás. Szerelje ki, és küldje be vizsgálatra egy MOTORLINE szervizbe. 5 Ha a kapumotor nem működik, szerelje ki, és küldje be vizsgálatra egy MOTORLINE szervizbe. A kapumotor nem működik, de zaj hallatszik. Oldja ki a kapumotort és kézzel mozgassa a kaput, esetleges mechanikai probléma megállapítására. Problémát észlelt? A kapu könnyen mozog? Forduljon egy szerelésben jártas, képzett szakemberhez. Forduljon egy képzett MOTORLINE szakemberhez. 1 A probléma megtalálásához ellenőrizze a mozgató tengelyeket, és a kapumotorhoz valamint a kapuhoz kapcsolódó valamennyi mozgató rendszert. 1 Ellenőrizze a kondenzátort, és a kapumotor berendezést új kondenzátorral. 2 Ha a kondenzátor nem hibás, kösse le a motort a vezérlésről, és közvetlen áramellátással ellenőrizze (lásd 17A old.). 3 Ha a kapumotor működik, a vezérlés a hibás. Szerelje ki, és küldje be vizsgálatra egy MOTORLINE szervizbe. 4 Ha a kapumotor nem működik, szerelje ki, és küldje be vizsgálatra egy MOTORLINE szervizbe. A kapu nem járja be teljes útját. ldja ki a kapumotort és kézzel mozgassa a kaput zárt helyzetbe. Reteszelje ismét a kapumotort és 5 másodpercre kapcsolja ki az áramot, majd kapcsolja be újra. A távirányítóval adjon parancsot a nyitásra. A kapu kinyílik, de utána nem zár újra. 1 Ellenőrizze, hogy nincs-e akadály a fotocellák előtt. 2 Ellenőrizze, hogy valamelyik vezérlőberendezés (kulcsos kapcsoló, nyomógomb, videó intercom stb.) nincs-e beragadva és nem ad-e állandóan jelet a vezérlőnek. 3 Forduljon egy képzett MOTORLINE szakemberhez. Valamennyi MOTORLINE vezérlés rendelkezik LED-del, így könnyű megállapítani, hogy melyik eszköz hibás. A biztonsági berendezések LED-jei (LA és LE) normál helyzetben állandóan világítanak. Az indító ( START ) körök LED-jei normál helyzetben kikapcsolt állapotban vannak. Ha egy berendezés LED-je nem világít, akkor valamely biztonsági eszköz (fotocella, biztonsági él) hibás. Ha egy START kör LED-je világít, akkor egy berendezés állandóan jelet ad. A) BIZTONSÁGI RENDSZEREK: 1 Sönttel zárja a vezérlés valamennyi biztonsági rendszerét (nézze meg az adott vezérlés kézikönyvét). Ha az automatikus rendszer rendesen kezd működni, vizsgálja meg, hogy melyik elem hibás. 2 Egyenként távolítsa el a söntöket, amíg meg nem találja a hibás eszközt. 3 Cserélje ki a berendezést egy működőre, és ellenőrizze, hogy a kapumotor jól működik-e a többi berendezéssel. Ha talált egy hibásat, ismételje meg a lépéseket, míg az összes problémát meg nem találja. B) INDÍTÓ ( START ) RENDSZEREK: 1 Távolítsa el az összes kábelt az LS és LO bemenetekről (3. kapocs a CN3 kapocslécen). 2 Ha a LED kialszik, egyenként csatlakoztassa a berendezéseket, amíg a hibásat meg nem találja. MEGJEGYZÉS: ha az A) és B) pontokban ismertetett eljárások nem segítenek, szerelje ki a vezérlést és küldje be vizsgálatra műszaki szervizünkbe. A kapumotor nyit, de nem zár. Oldja ki a kapumotort és kézzel mozgassa a kaput, hogy ellenőrizze, nincs-e mechanikai probléma. Problémát észlelt? A kapu könnyen mozog? Forduljon egy szerelésben jártas, képzett szakemberhez. Forduljon egy képzett MOTORLINE szakemberhez. 1 A probléma megtalálásához ellenőrizze az összes mozgató tengelyt, és a kapuhoz kapcsolódó valamennyi mozgató rendszert. 1 Ellenőrizze a kondenzátorokat, új kondenzátorokkal. 2 Ha nem a kondenzátor hibás, kösse le a motort a vezérlésről és közvetlen árambetáplálással ellenőrizze, hogy nincs-e benne szakadás. 3 Ha a motor nem működik, szerelje ki, és küldje be vizsgálatra egy MOTORLINE szervizbe. 4 Ha a motor jól működik, és az egész pályán teljes erővel mozgatja a kaput, a probléma vezérlés eredetű. Állítsa be a motorerőt a vezérlés trimmerével. Programozza újra a motor működési idejét, elegendő időt hagyva a megfelelő nyomatékkal történő nyitáshoz és záráshoz (08B oldal, MBM6 230 V). 5 Ha ez nem segít, szerelje ki a vezérlést és küldje be a MOTORLINE műszaki szervizébe. MEGJEGYZÉS: A vezérlőtáblán beállított motorerőnek elegendőnek kell lennie a kapu megállás nélkül történő nyitásához és zárásához, de ugyanakkor kézi erővel könnyen megállíthatónak és visszafordíthatónak is kell lennie. A kapu még a biztonsági rendszerek hibája esetén sem okozhat kárt az útjába eső akadályokban (emberek, járművek stb.). 18

20 09. KAPCSOLÁSI RAJZ BEKÖTÉSI RAJZ 19

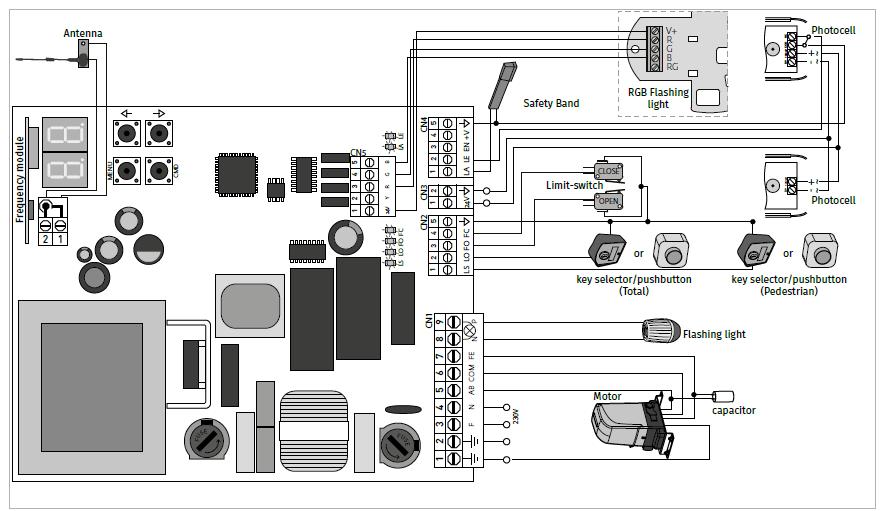

21 Ábrafeliratok: frequency module frekvencia modul safety band biztonsági él RGB flashing light RGB villogó lámpa limit switch végálláskapcsoló flashing light villogó lámpa key selector kulcsos kapcsoló pushbutton nyomógomb total teljes pedestrian gyalogos photocell fotocella capacitor kondenzátor

MC2 vezérlés programozás nélküli leírás

MC2 vezérlés programozás nélküli leírás MC2 vezérlés programozás nélküli leírás Gyártó: Electrocelos SA, Travessa do Sobreiro, nº29, 4755-474 Rio Côvo (Santa Eugénia), Barcelos, Portugal Forgalmazó: Roller Gate Kft, 2071 Páty Torbágyi út 0134/73
