1 Referenciák a közelmúltból Május 18. Szakmai Nap

2 I. Messer, Ölbő, CO2 gáztisztító üzem tiszta gáz elemzés 2db Servopro 5400 MultiExact O2 elemző (ZrO2, ppm O2) 1db Servopro FID THC elemző (ppm THC) Szén-dioxid háttérgázban oxigén és szénhidrogén szennyezők meghatározása nyomnyi mennyiségben Mintaelőkészítő állványok szerelése a Flowell műhelyében, német mintára Tervező: EXON

3 I. Messer, Ölbő, CO2 gáztisztító üzem tiszta gáz elemzés O2 elemző mintaelőkészítő Kézi kalibráció Minta bemenet előtt elzáró szerelvény, in-line szűrő, nyomásmérő, minta-kalgáz váltószelep Kimeneten áramlásmérő, áramláskapcsoló Minta és kalibráló ágon bypass rotaméter tűszeleppel Kimenetek közös gyűjtőcsőbe vezetve

4 I. Messer, Ölbő, CO2 gáztisztító üzem tiszta gáz elemzés THC elemző mintaelőkészítő Kézi kalibráció Minta bemenet előtt elzáró szerelvény, in-line szűrő, nyomásmérő, minta-kalgáz váltószelep Minta és kalibráló ágon bypass rotaméter tűszeleppel Kimeneten kondenz leeresztő Kimenetek közös gyűjtőcsőbe vezetve Hidrogén és levegő ágon elzáró gömbcsap, nyomásmérő

5 I. Messer, Ölbő, CO2 gáztisztító üzem tiszta gáz elemzés / O2 elemző

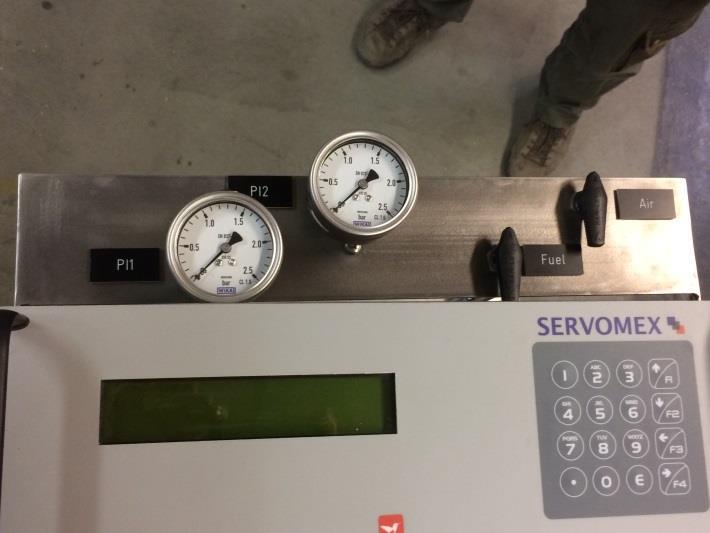

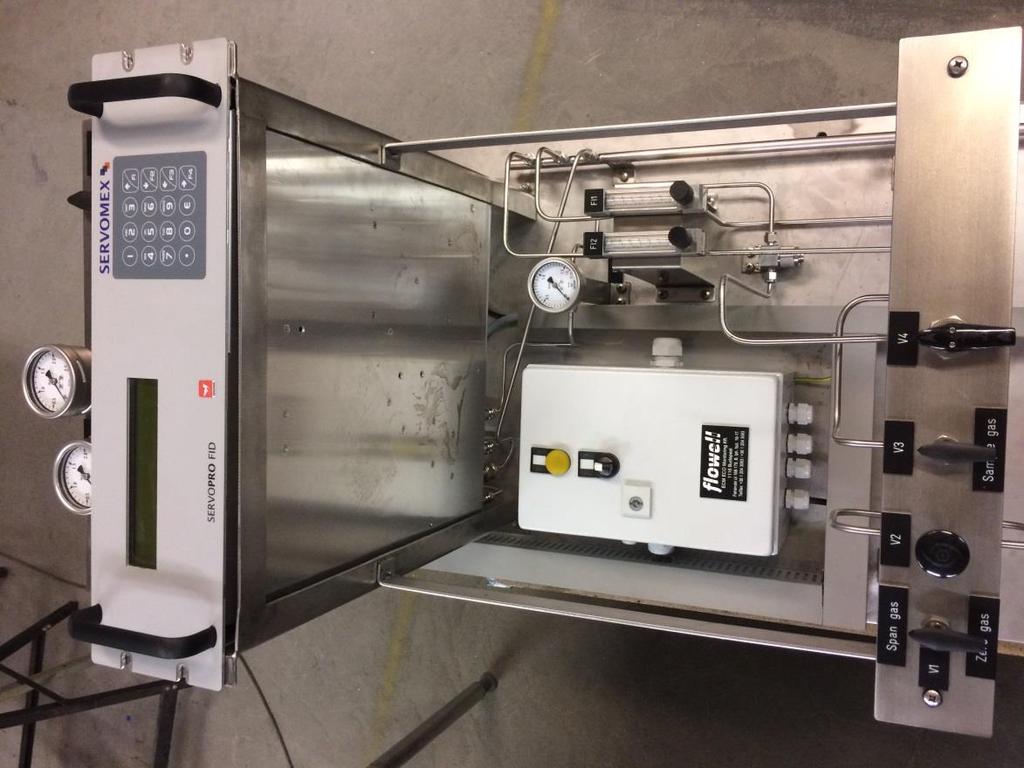

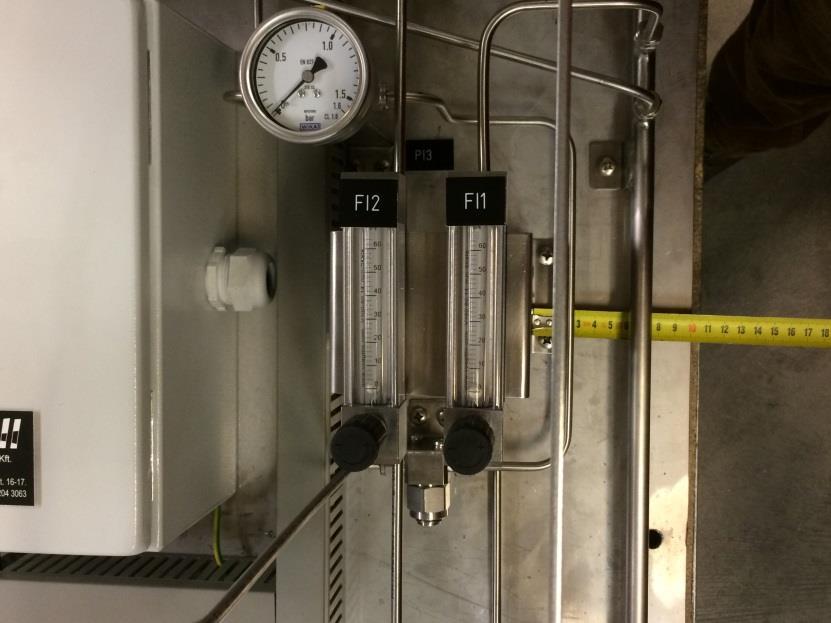

6 I. Messer, Ölbő, CO2 gáztisztító üzem tiszta gáz elemzés / FID

7 II. BorsodChem, Sósavbontó üzem Analitikai rendszerek szállítása 1 db gázkromatográf mérőkonténer szállítása 1 db sólé elemző konténer szállítása 4 db DKS Aquatrace nedvességmérő szállítása 1 db ABB Limas klór gáz elemző szállítása Tervezés: EXON Telepítés: Component Mintaelőkészítők és kromatográf konténer szerelése: Flowell Sólé elemző konténer: Applitek

NaOCl elemzése Méréstartomány 0-5% Szakaszos elemzés (kb.

8 II. BorsodChem, Sósavbontó üzem Analitikai rendszerek szállítása Applitek sólé elemző On-line titrátor H2O2 és NaOCl elemzése Méréstartomány 0-5% Szakaszos elemzés (kb perc) Reagensfelhasználás (KI, NaOH, NaOCl, H2SO4)

kromatográf) Mért komponensek: 1-H2 (ppm), CO2 (%), O2 (ppm), N2

O2, CO2, N2 2db primer és 1 db szekunder mintaelőkészítő

9 II. BorsodChem, Sósavbontó üzem Analitikai rendszerek szállítása Yokogawa kromatográf Konténer szerelés 1db Yokogawa GC8000 (2db kromatográf) Mért komponensek: 1-H2 (ppm), CO2 (%), O2 (ppm), N2 (ppm) 2-H2 (ppm), CO2 (%), O2 (%), N2 (%) Háttérgáz: 1-Cl2 2-Cl2, O2, CO2, N2 2db primer és 1 db szekunder mintaelőkészítő szerelése Zsírmentes szerelés! (O2 service) Monel szerelvények és csövezés

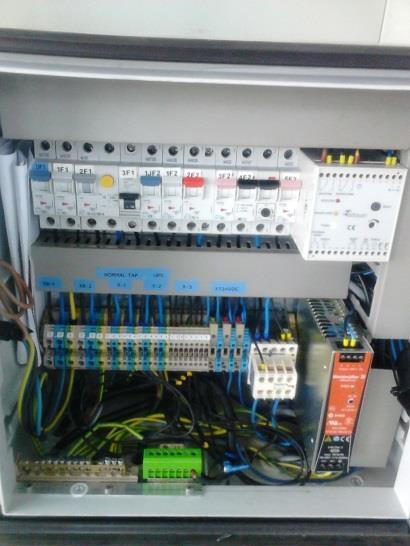

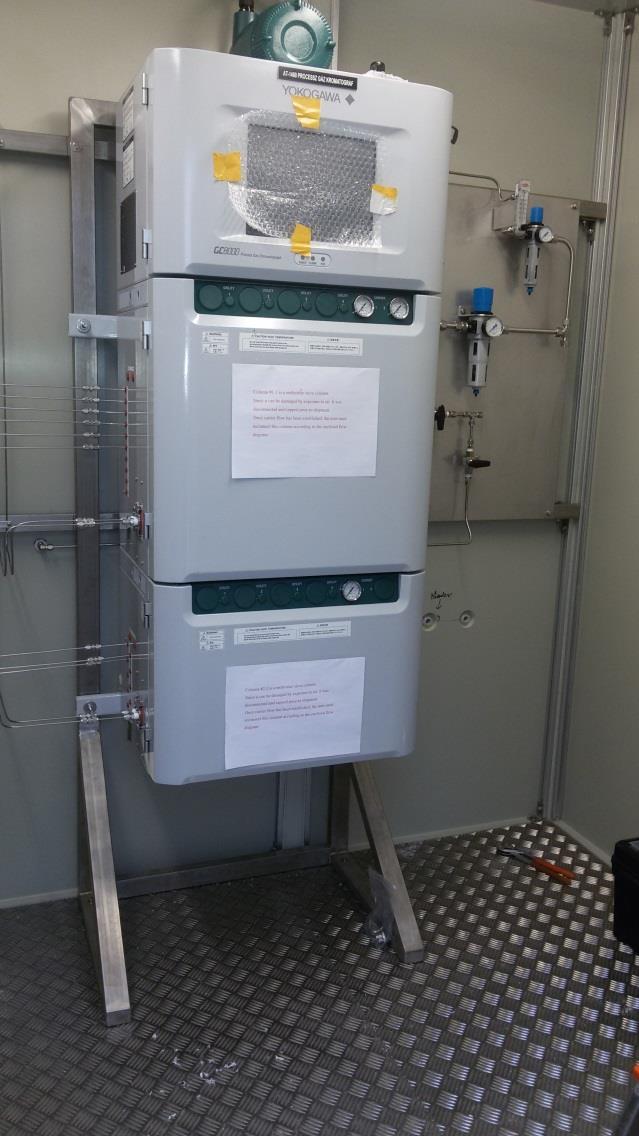

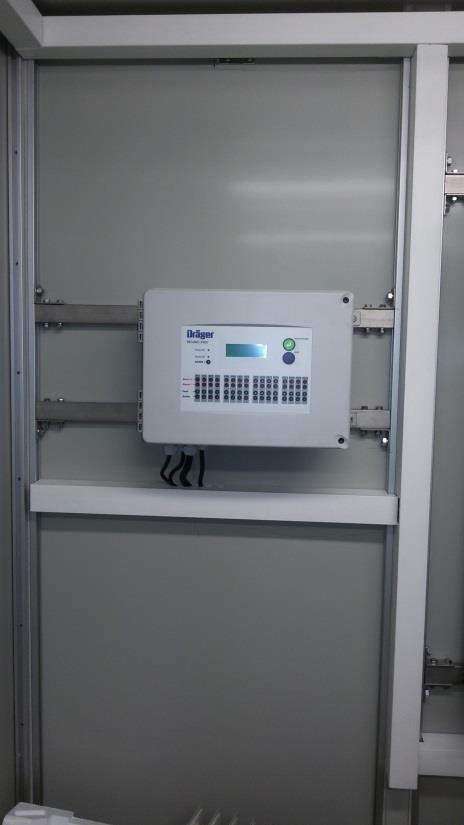

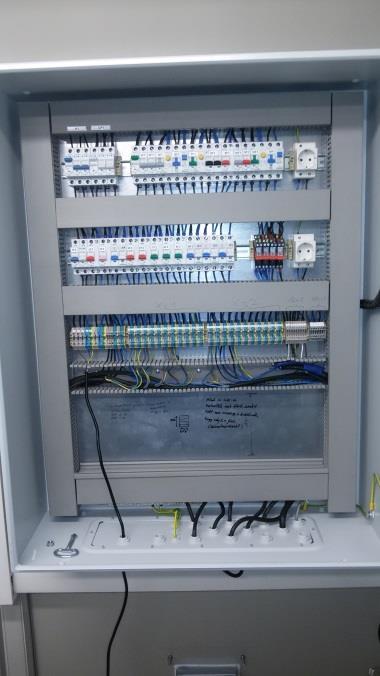

10 II. BorsodChem, Sósavbontó üzem Analitikai rendszerek szállítása Kromatográf konténer belülről Gázérzékelő központ Tápelosztó szekrény Gázkromatográf Gázérzékelők O2 Cl2

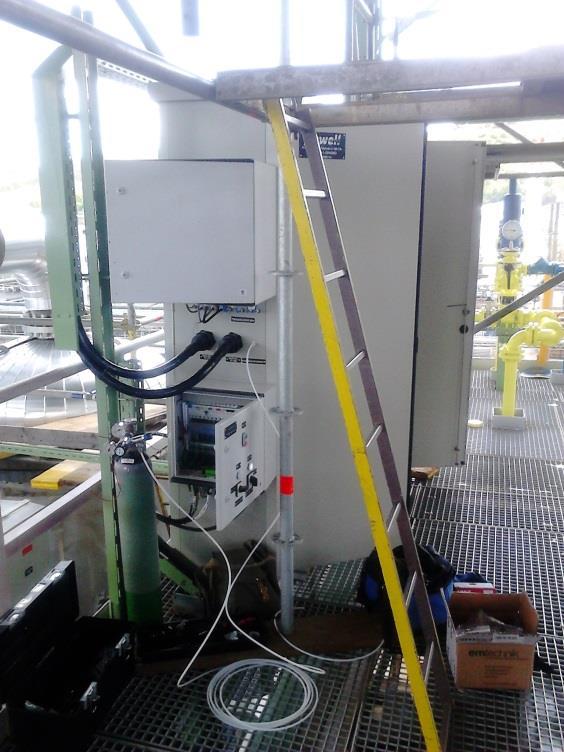

11 II. BorsodChem, Sósavbontó üzem Analitikai rendszerek szállítása ABB Limas ppm klórelemző Külső pneumatika és elektromos szekrény Mintaelőkészítő szekrény teflon szerelvényekkel, csövezéssel

12 II. BorsodChem, Sósavbontó üzem Analitikai rendszerek szállítása 4db DKS Aquatrace ppm H2O elemző Mintaelőkészítő szekrény teflon szerelvényekkel és csövezéssel Külső öblített elektronika

III. BorsodChem, TDI 1 emisszió mérés korrozív gázban Komplett emisszió mérő konténer szerelés 1db Horiba ENDA 5000 CO,NOx, SO2, O2 analizátor 1 db Thermo FID TOC analizátor 1 db

13 III. BorsodChem, TDI 1 emisszió mérés korrozív gázban Komplett emisszió mérő konténer szerelés 1db Horiba ENDA 5000 CO,NOx, SO2, O2 analizátor 1 db Thermo FID TOC analizátor 1 db Servomex 2500 HCl analizátor 1 db PCME 990 pormérő 1 db Novatech 1735 nedvesség távadó in-situ O2 szonda Tervező: S6 Mérnökiroda Kft. Korábbi TDI2 rendszer mintájára készült

14 III. BorsodChem, TDI 1 Speciális emisszió anyagminőség: mérés korrozív gázban Inconel Hastelloy PTFE

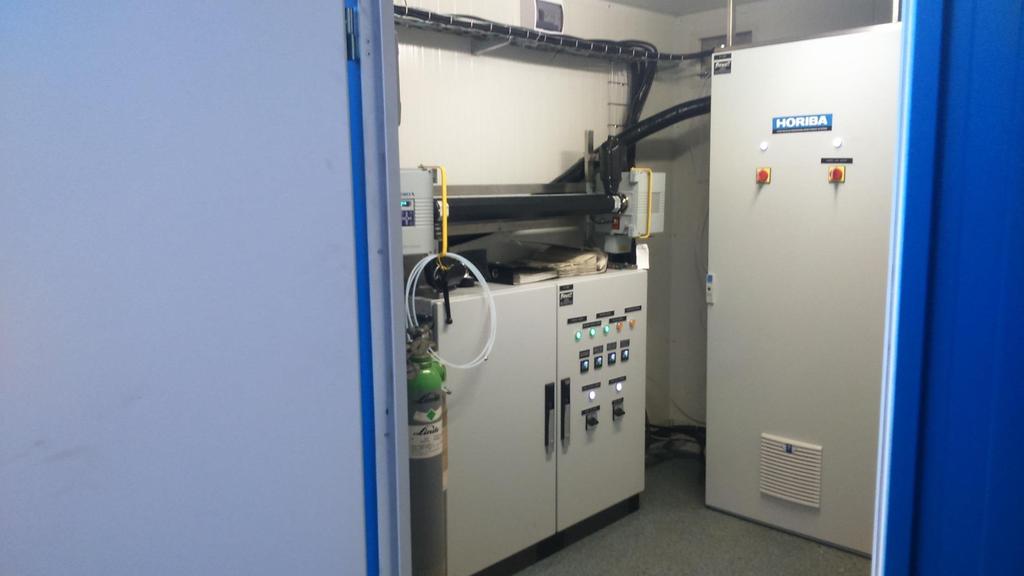

15 III. BorsodChem, TDI 1 emisszió mérés korrozív gázban Mintaelőkészítés: Horiba szekrény készen érkezett, kisebb átalakításokat igényelt Kihívás: Servomex sósav szekrény megalkotása Elektromos tápelosztó + jelfogadó szekrény PCME és NOVATECH vezérlők a konténeren belül kaptak helyet

16 III. BorsodChem, TDI 1 emisszió mérés korrozív gázban / Sósav elemző szekrény Sósav szekrény 100%-ban egyedi gyártású szekrény! Kiindulás a TDI-2-es sósav szekrény tervei és anyagjegyzéke alapján + egyéb korábbi sósav szekrények tapasztalatai (BC-VCM, Polgári Gumiégető) 2 fő rész (dupa szekrény): 180 C-ra fűtött mintaelőkészítő, mintaelosztó szekrény valamint elektromos szekrény Fűtött mintaelosztó szekrény fő részei: légsugárszivattyú, minta rotaméter a kimeneten, kalibráló mágnesszelepek, pneumatikus mintaváltó szelepek Elektromos szekrény főbb részei: PLC, hőmérséklet szabályzók

17 III. BorsodChem, TDI 1 emisszió mérés korrozív gázban / fűtött mintaelosztó szekrény

18 IV. Pannongreen, Pécs Ammónia slip mérés 1db Servotough 2930B1 Laser SP TDL ammónia analizátor szállítása Kisebb műszerlevegő előkészítő, kalibráló panelek gyártása Meglévő emissziómérő rendszer kiegészítése DeNOx rendszer telepítése után Mérés célja: karbamid adagolás szabályozása + emisszió mérés Tervezés, telepítés, beüzemelés Tervező: Kemény Automatika Kft.

19 IV. Pannongreen, Pécs Ammónia slip mérés Mérőrendszer séma

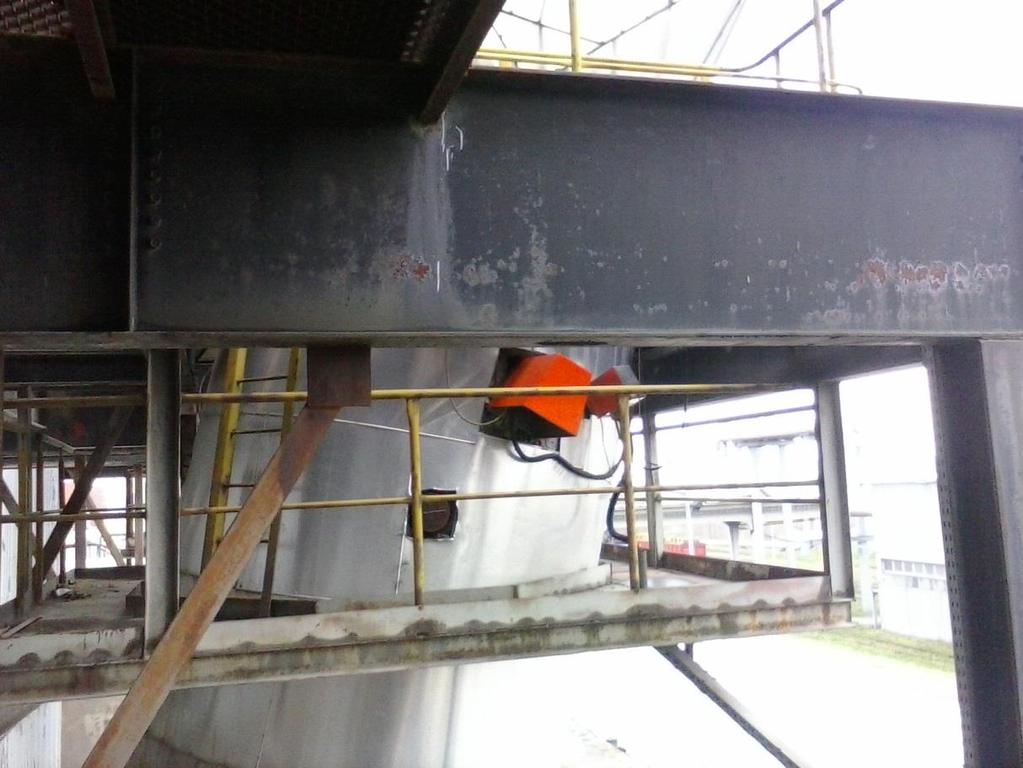

20 IV. Pannongreen, Pécs Ammónia slip mérés Mérendő technológia

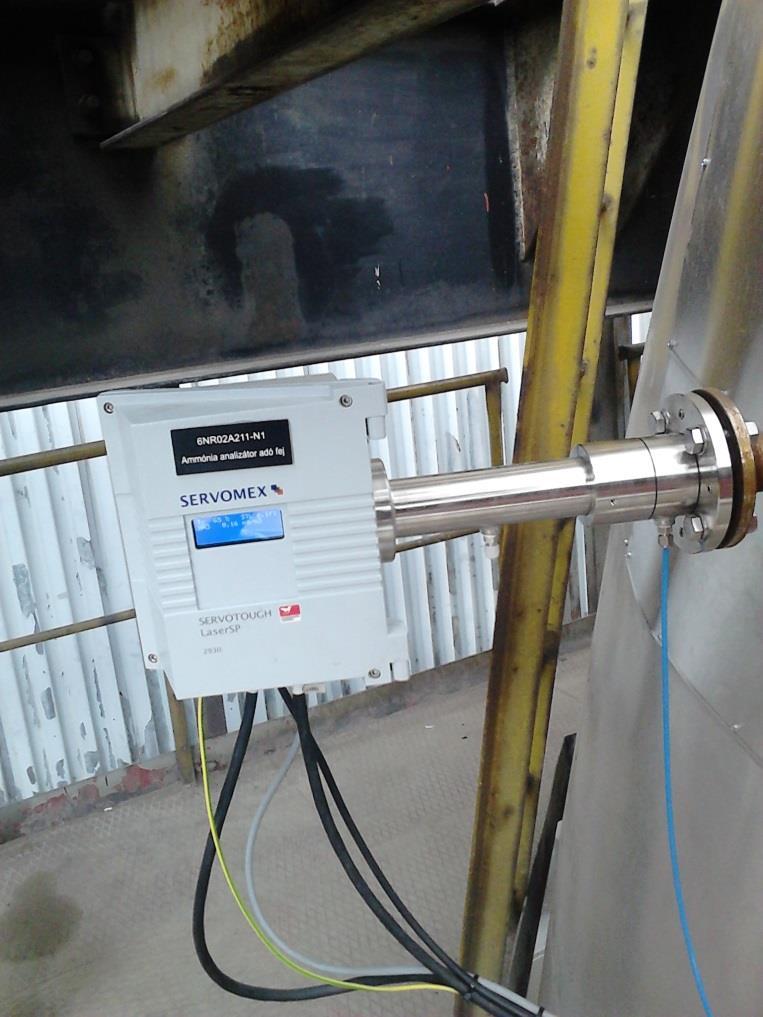

21 IV. Pannongreen, Pécs Ammónia slip mérés Lézer adó egység Vevő egység / detektor

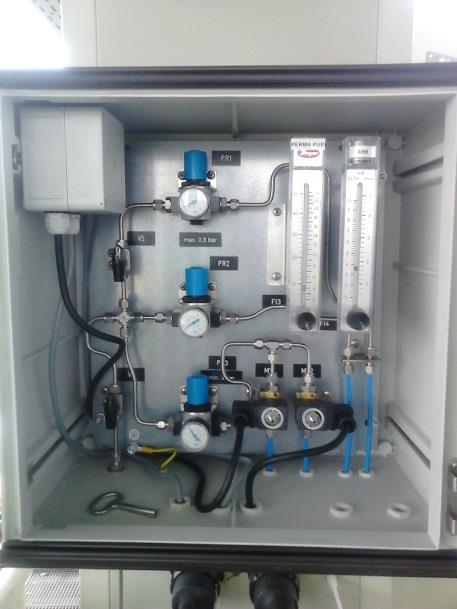

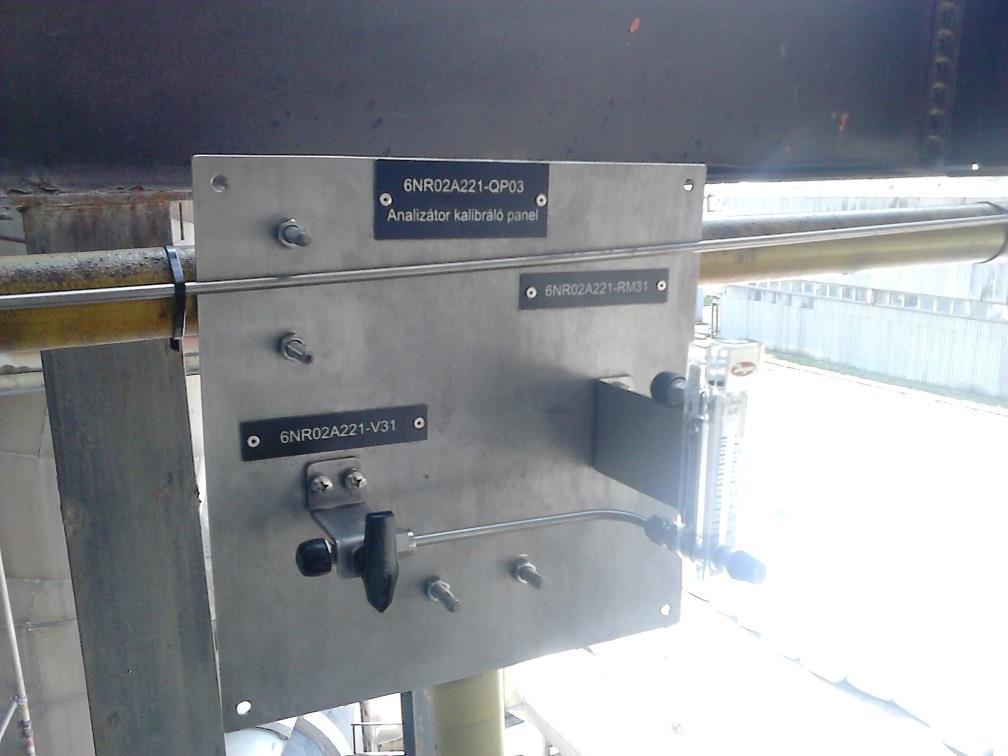

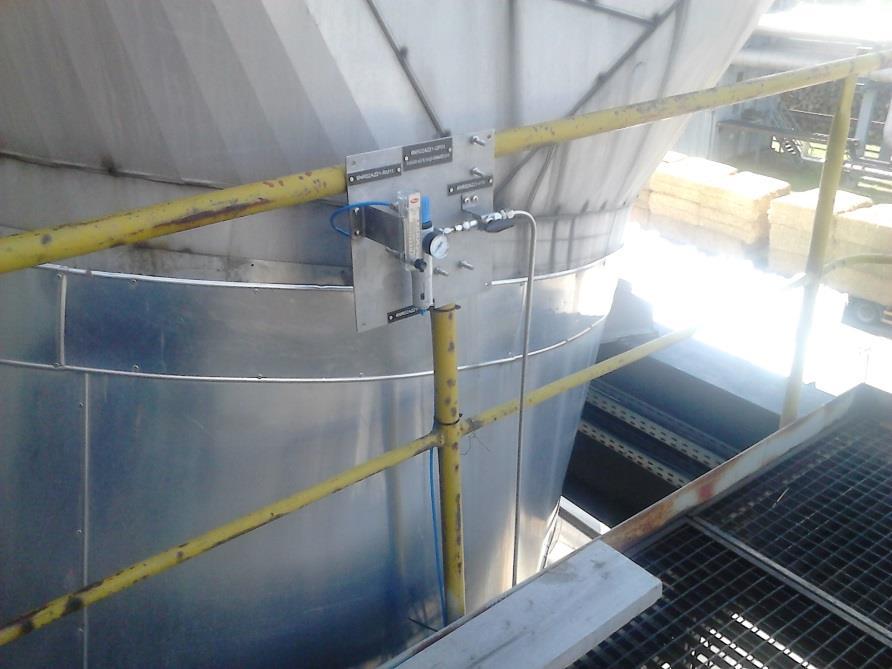

22 IV. Pannongreen, Pécs Ammónia slip mérés Öblítőlevegő előkészítő és Kalibráló panelek

23 V. Tatabánya Erőmű O2 mérés 5db Servotough FluegasExact 2700 O2 elemző szállítása Csak eszköz szállítás és üzembe helyezés Telepítés, tervezés: MVM OVIT Mérés célja: tüzelés szabályozás Biomassza tüzelés Jellemző koncentrációk: O2 5-7v/v%

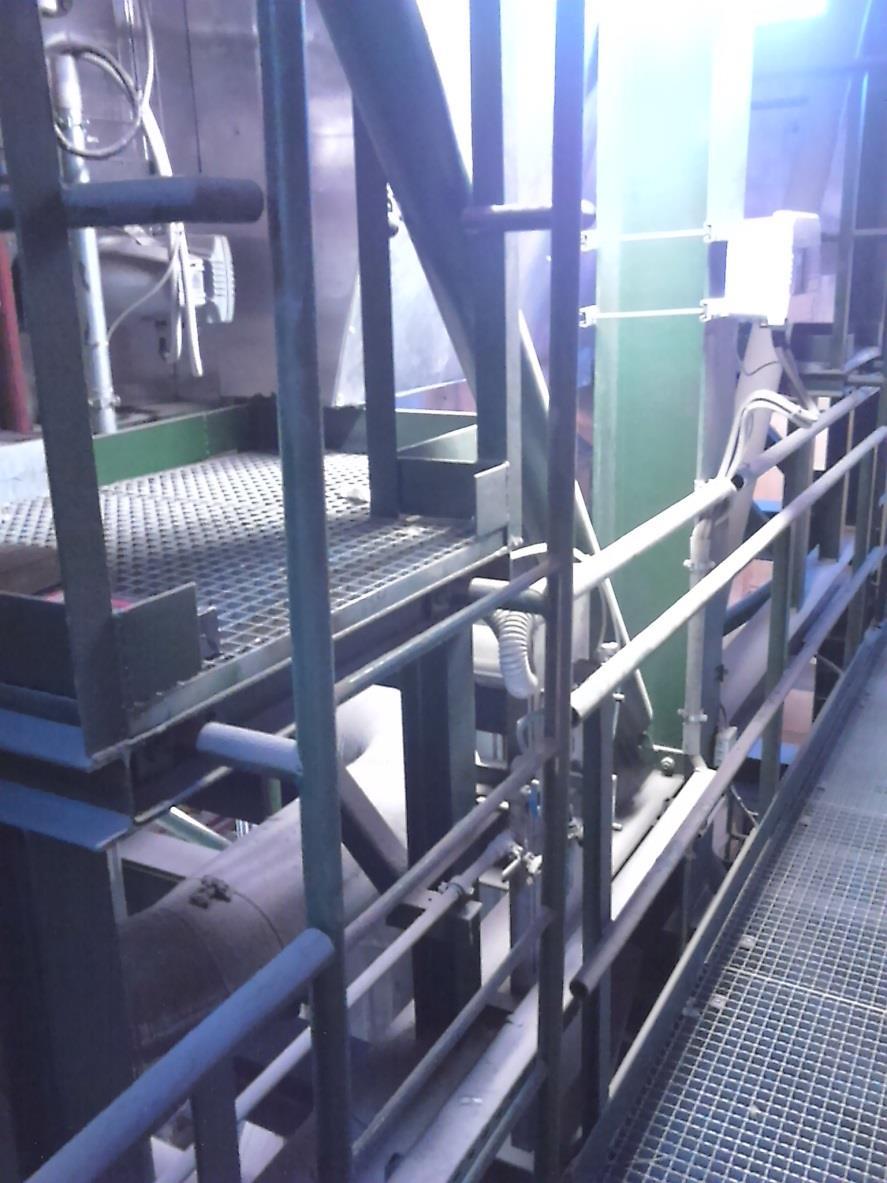

24 V. Tatabánya Erőmű O2 mérés

25 VI. Calmit, Lábatlan O2, COe mérés 1db Servotough FluegasExact 2700 O2 és CO egyenérték elemző szállítása Műszerszekrény kialakítás Tervezés, beüzemelés: Flowell Kft. Telepítés: Calmit + Flowell Kft. Mérés célja: termékminőség ellenőrzés (égetett mész), tüzelés szabályozás Ciklikus technológia Földgáz és petrolkoksz tüzelés Jellemző koncentrációk: O2 6-8v/v%, CO ppm

26 VI. Calmit, Lábatlan O2, COe mérés

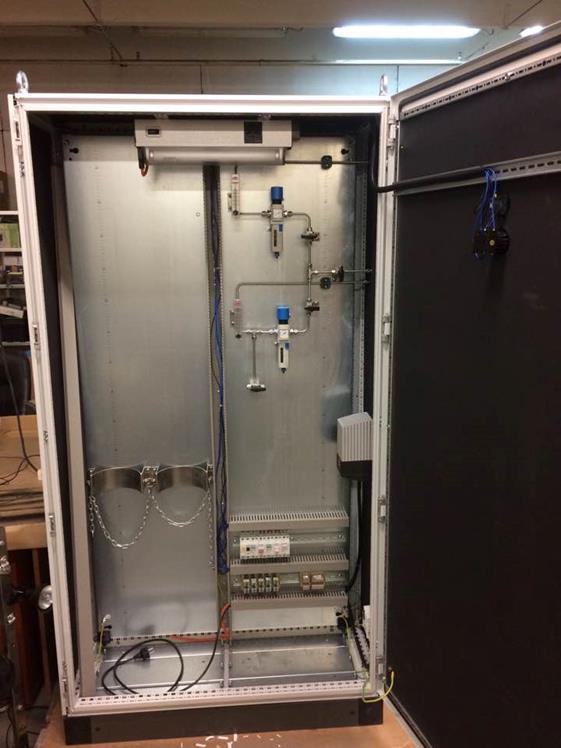

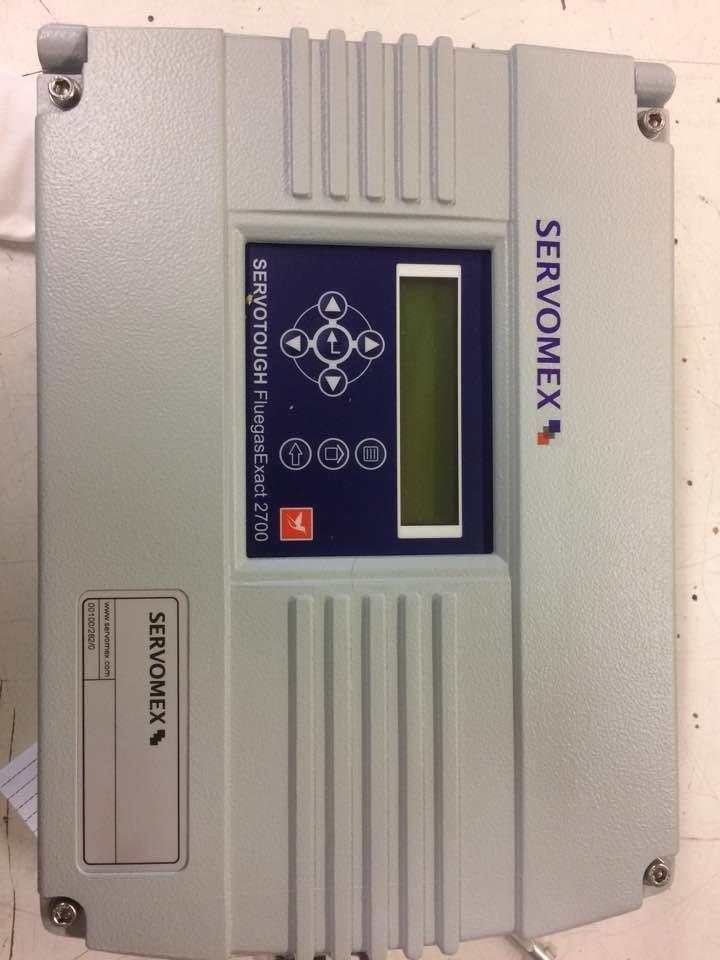

27 VI. Calmit, Lábatlan O2, COe mérés Servomex vezérlő Műszerlevegő és kalibrálógáz előkészítés Műszerszekrény

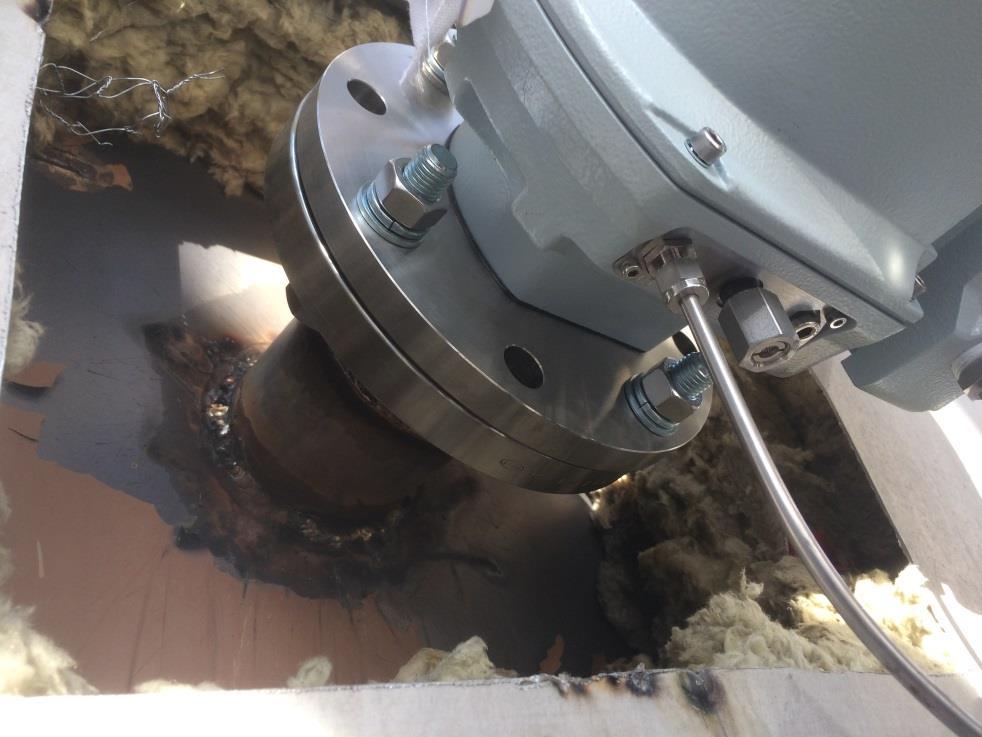

28 VI. Calmit, Lábatlan O2, COe mérés Mérőfej közvetlenül a porleválasztó utáni mérőpontra telepítve

VII. Falco, Szombathely Emissziómérés nedves füstgázban Komplett emissziómérő konténer szállítása 1 db Gasmet CEMS II e rendszer 1 db Gasmet CX4000 FTIR gázanalizátor mért komponensek:

29 VII. Falco, Szombathely Emissziómérés nedves füstgázban Komplett emissziómérő konténer szállítása 1 db Gasmet CEMS II e rendszer 1 db Gasmet CX4000 FTIR gázanalizátor mért komponensek: formaldehid, CO, NOx, SO2, HCl, HF, NH3, CO2, H2O, stb. 1 db Enotec Oxitec 500E O2 analizátor 1 db PCME WS181 nedves pormérő 1 db Durag DFL-220 ultrahangos áramlásmérő Tervezés: S6 mérnökiroda Telepítés: Falco

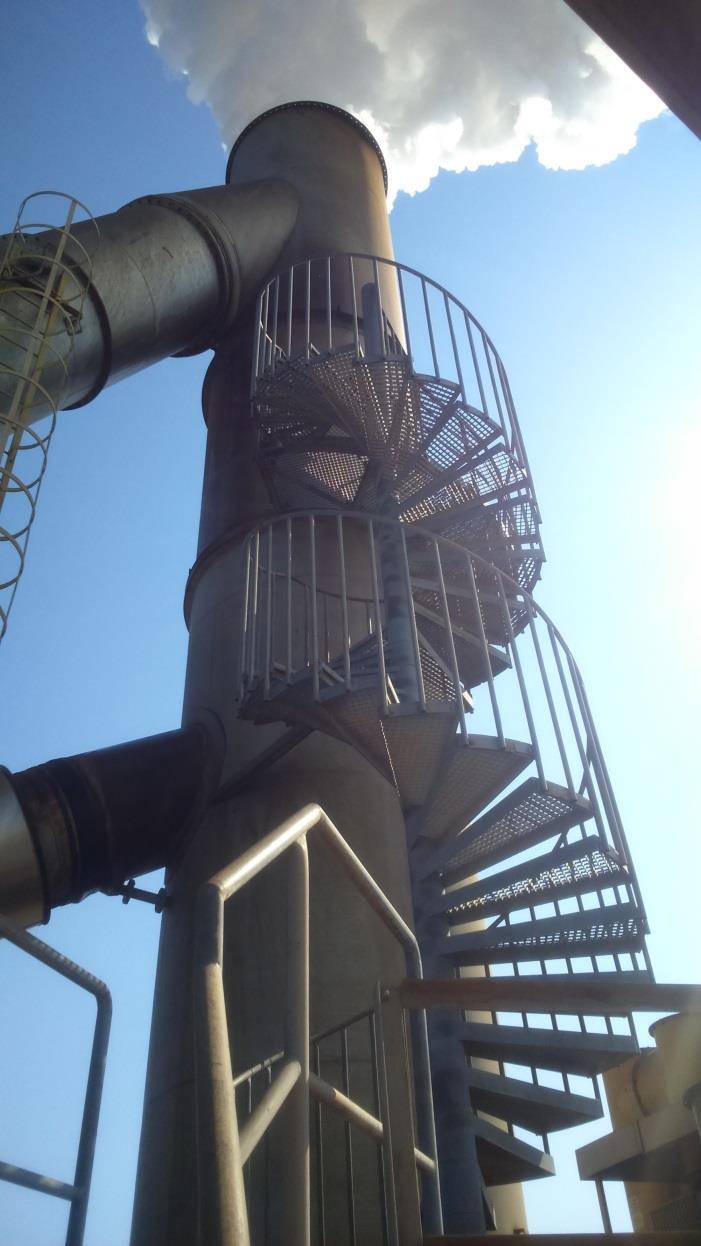

30 VII. Falco, Szombathely Emissziómérés nedves füstgázban

31 VII. Falco, Szombathely Emissziómérés nedves füstgázban Nehézségek Folyamatos kondenzáció (alacsony füstgázhőmérséklet, ~65 C) Formaldehidre típusjóváhagyással rendelkező analizátor szükséges Nincs szabványos mérőhely Magas szilárd anyag tartalmú, ragacsos minta Megoldás Meleg extraktív rendszer, mintavezeték, mintaelőkészítő és analizátor 180 C-ra felfűtve, mintavételes pormérő Gasmet CEMS II e TÜV-je 2016-ban egészült ki formaldehid méréssel Felügyelőség állásfoglalását kértük Rendszeres karbantartás (nedves pormérő esetében elengedhetetlen)

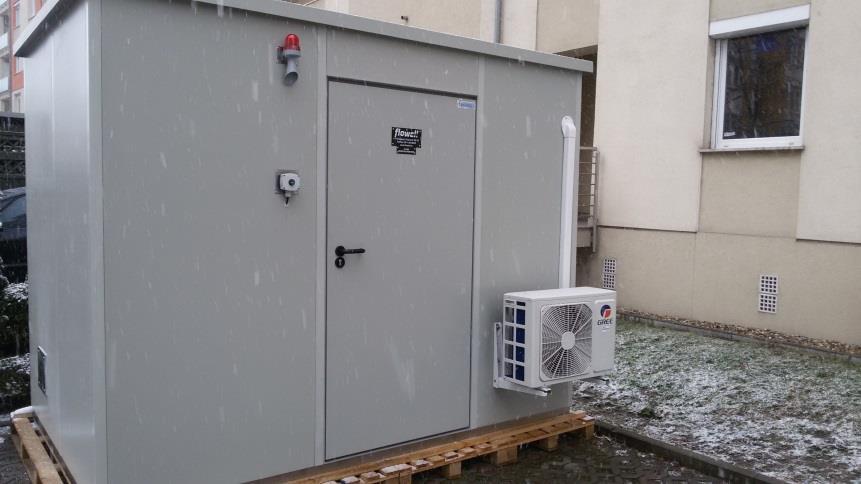

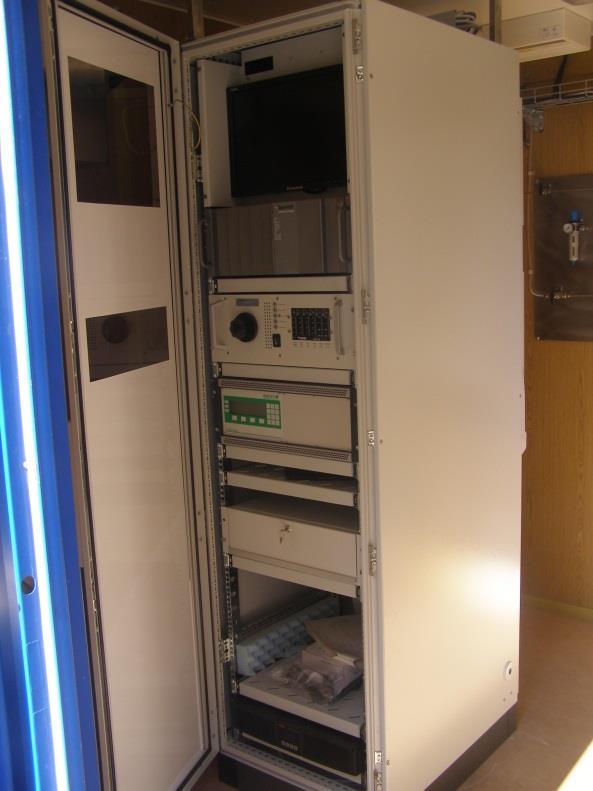

32 VII. Falco, Szombathely Emissziómérés nedves füstgázban / konténer szerelés

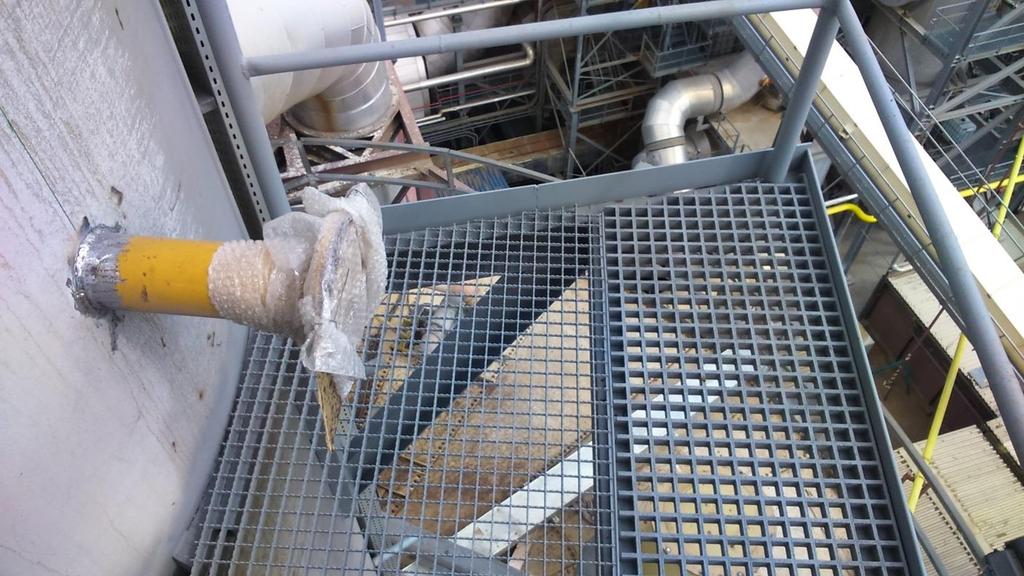

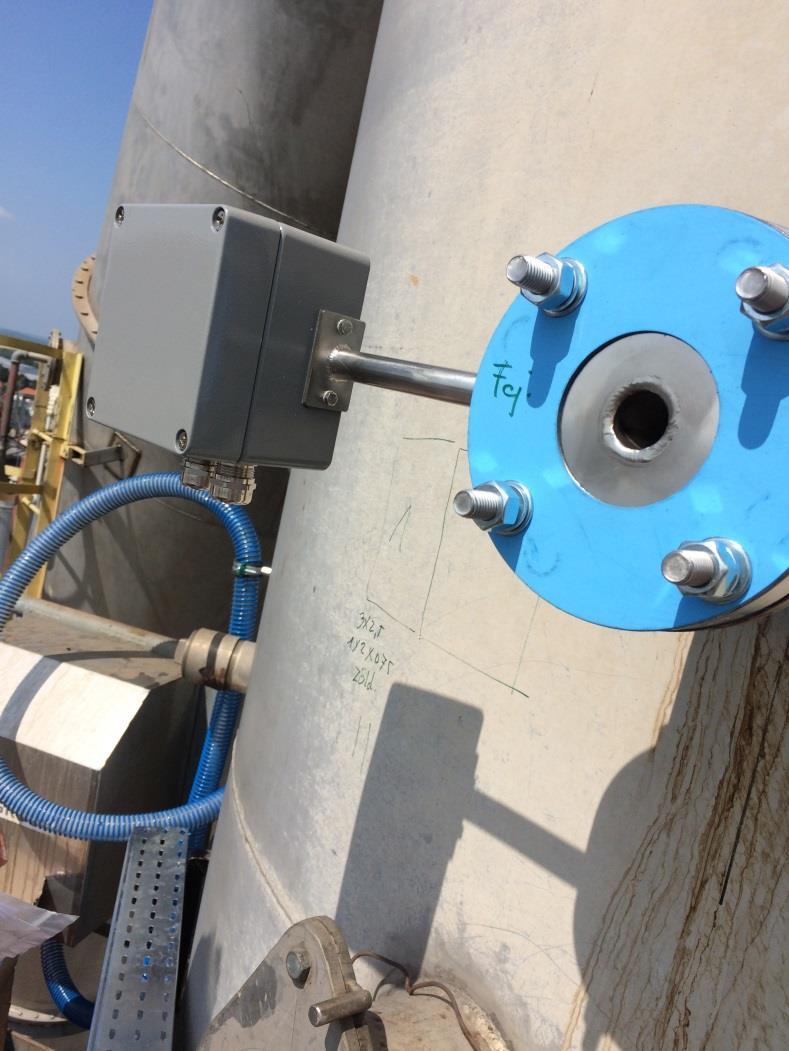

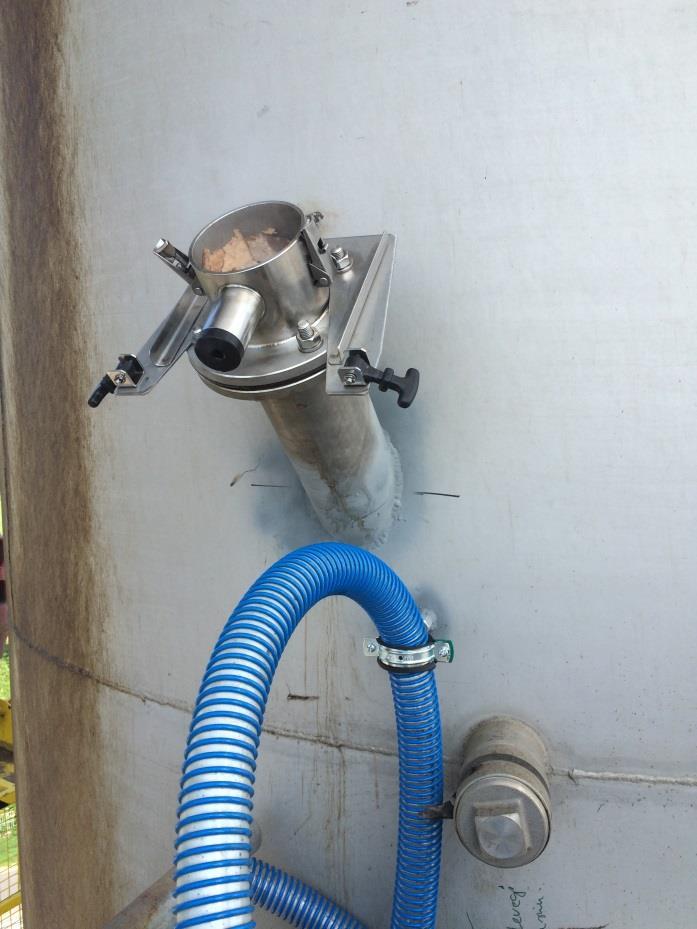

33 VII. Falco, Szombathely Emissziómérés nedves füstgázban / mérőcsonk kialakítás

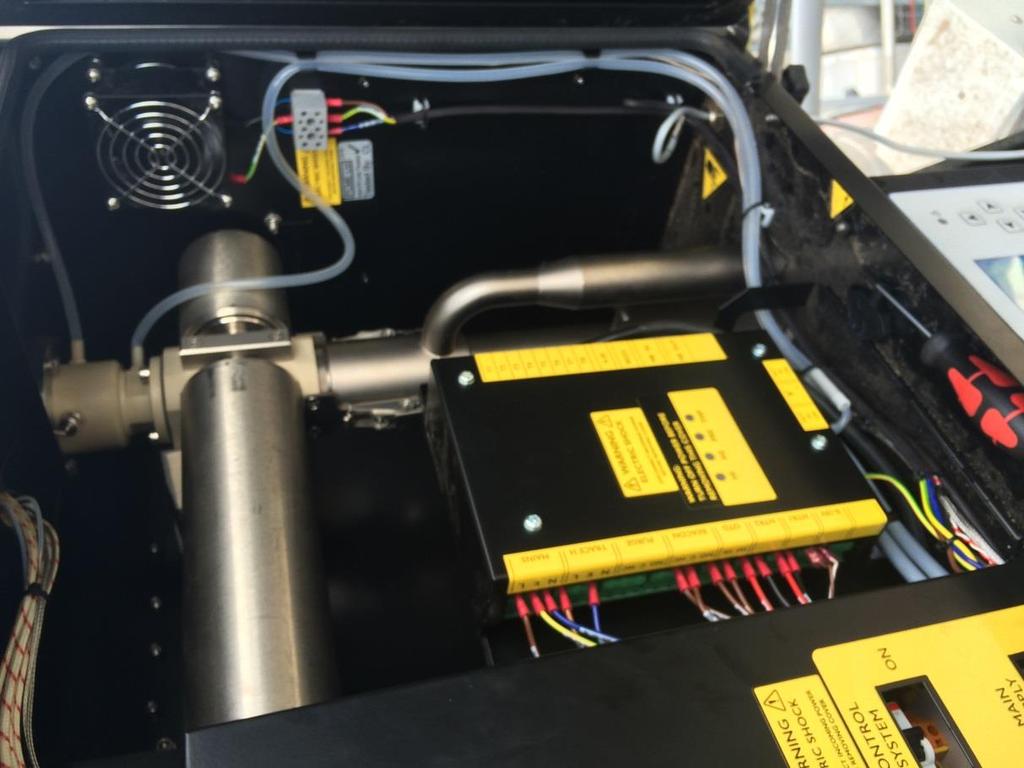

34 VII. Falco, Szombathely Emissziómérés nedves füstgázban / Gasmet CEMS II e rendszer

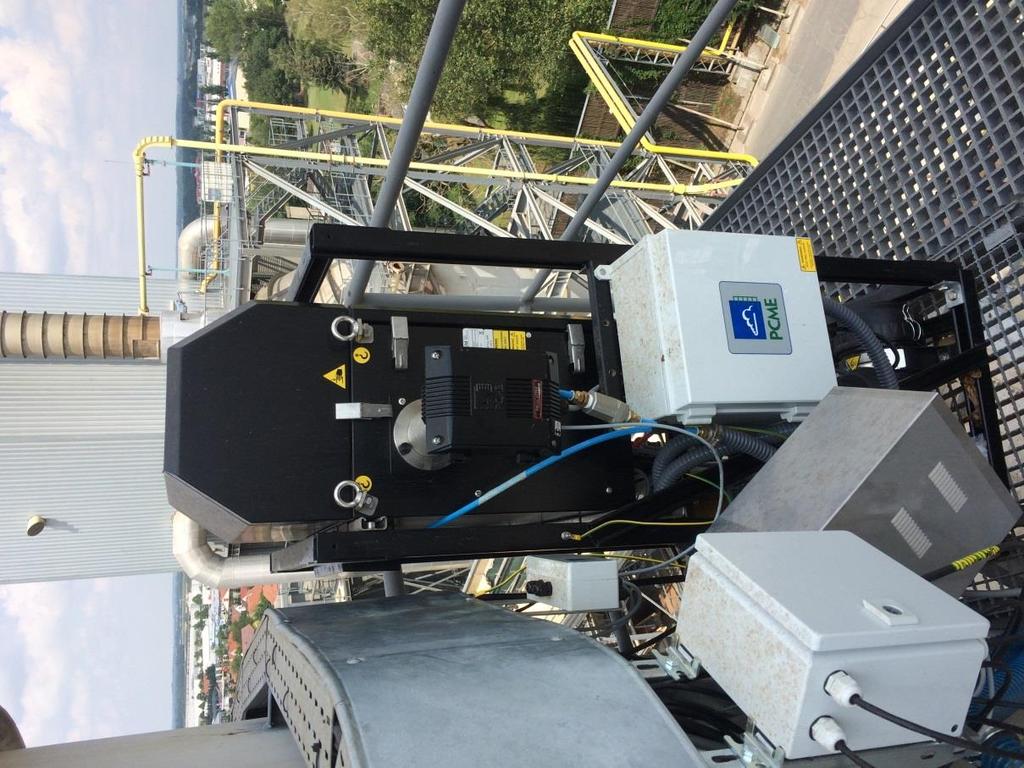

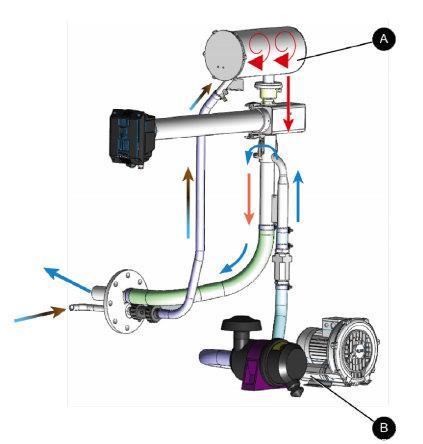

35 VII. Falco, Szombathely Emissziómérés nedves füstgázban / PCME WS181 nedves pormérő rendszer

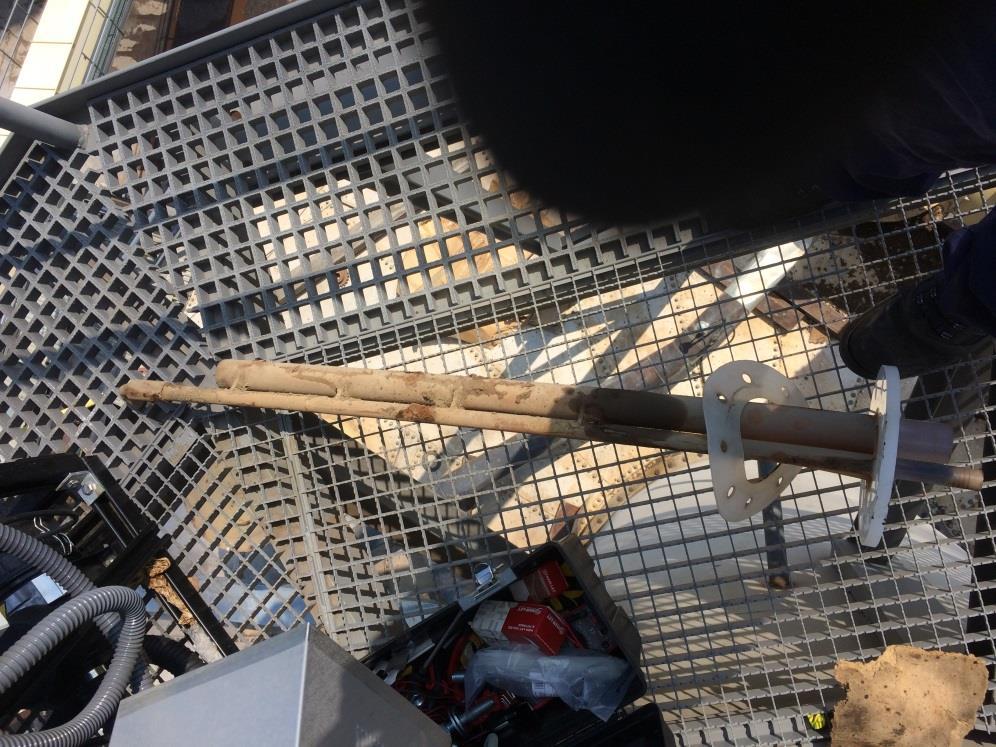

36 VII. Falco, Szombathely Emissziómérés nedves füstgázban Rendszeres Karbantartás!!!

37 Köszönöm a figyelmet!
