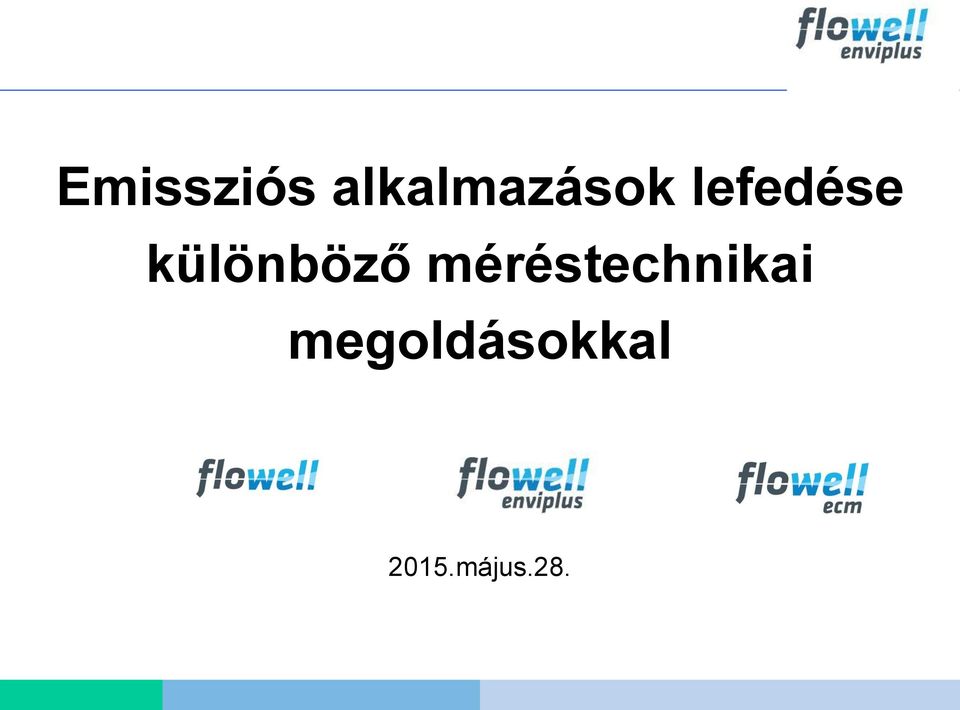

1 Emissziós alkalmazások lefedése különböző méréstechnikai megoldásokkal 2015.május.28.

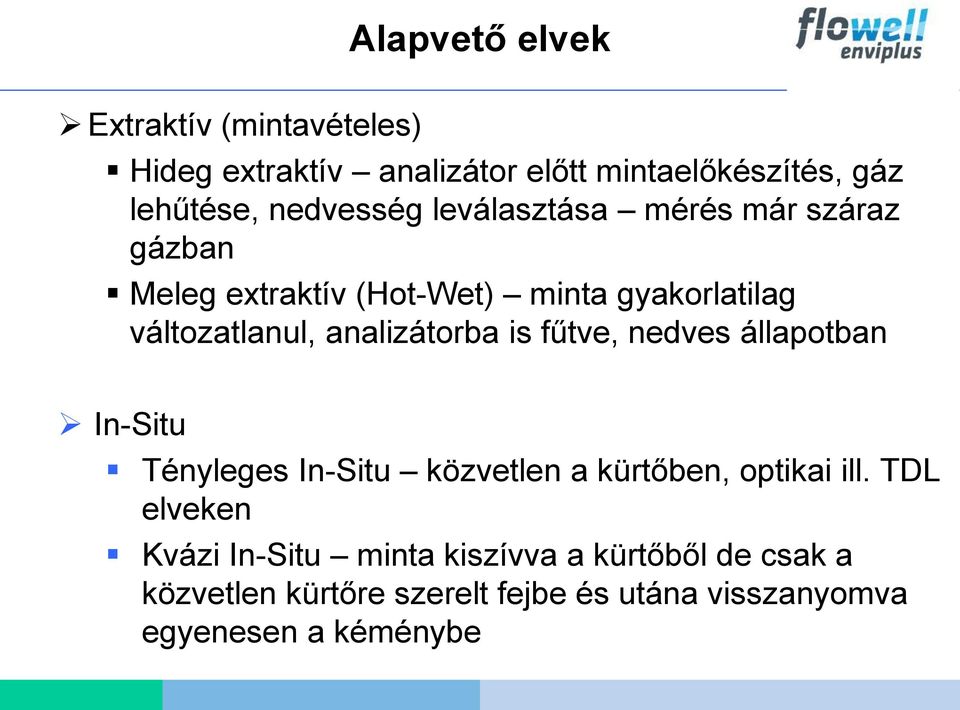

2 Alapvető elvek Extraktív (mintavételes) Hideg extraktív analizátor előtt mintaelőkészítés, gáz lehűtése, nedvesség leválasztása mérés már száraz gázban Meleg extraktív (Hot-Wet) minta gyakorlatilag változatlanul, analizátorba is fűtve, nedves állapotban In-Situ Tényleges In-Situ közvetlen a kürtőben, optikai ill. TDL elveken Kvázi In-Situ minta kiszívva a kürtőből de csak a közvetlen kürtőre szerelt fejbe és utána visszanyomva egyenesen a kéménybe

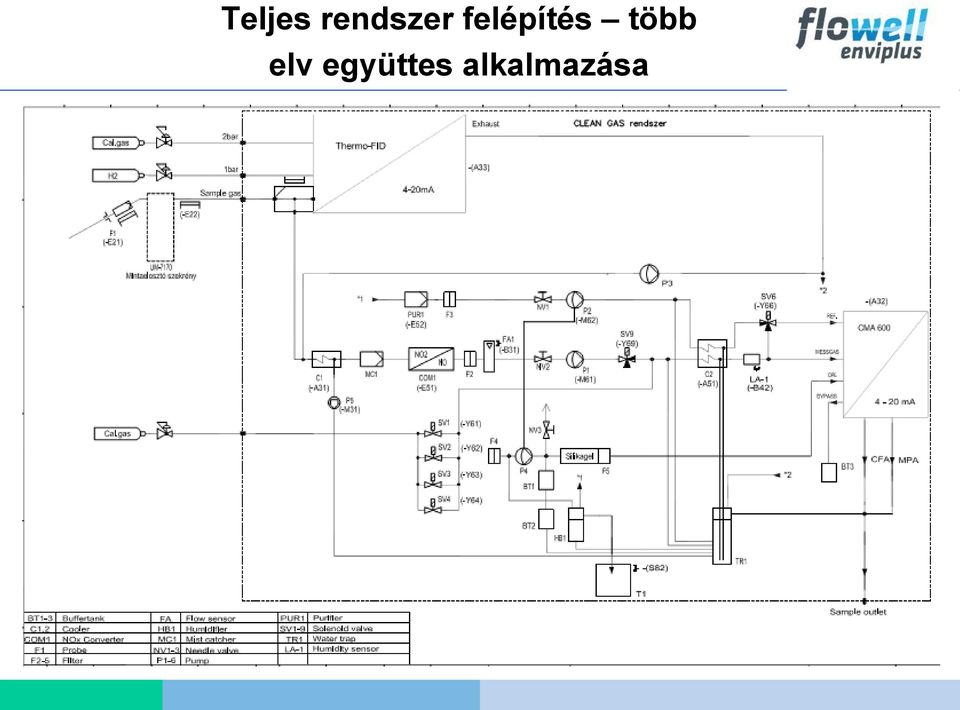

3 Teljes rendszer felépítés több elv együttes alkalmazása

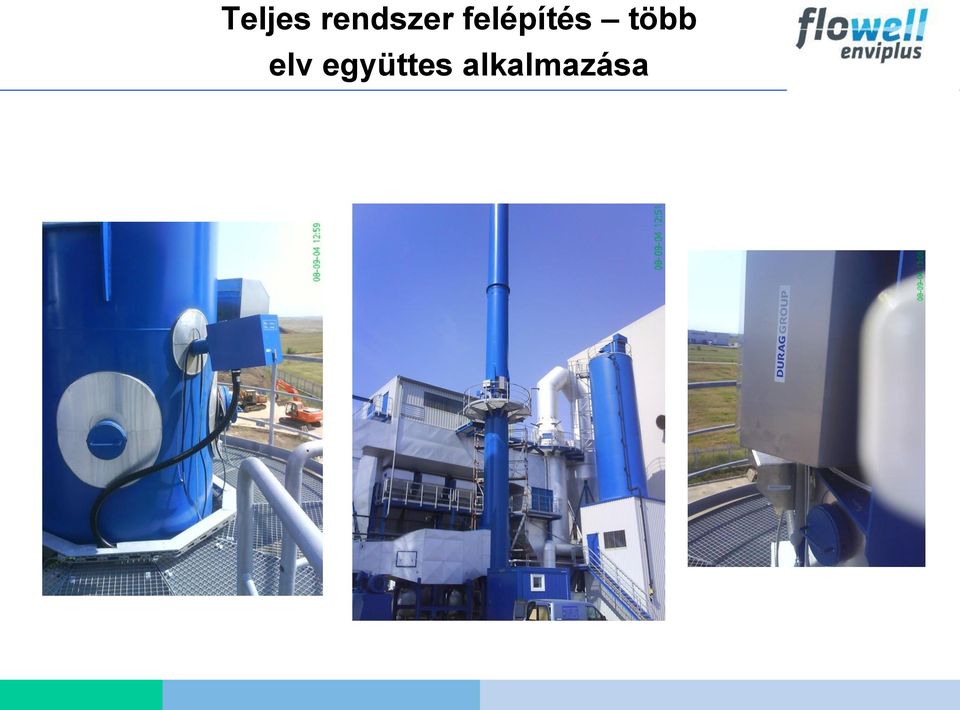

4 Teljes rendszer felépítés több elv együttes alkalmazása

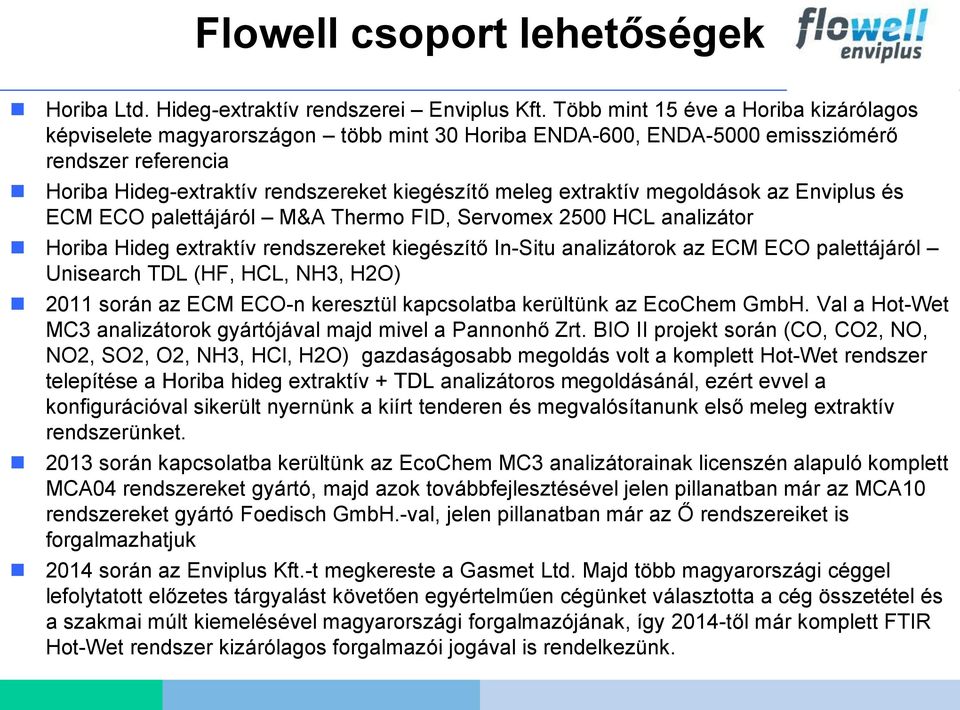

5 Flowell csoport lehetőségek Horiba Ltd. Hideg-extraktív rendszerei Enviplus Kft. Több mint 15 éve a Horiba kizárólagos képviselete magyarországon több mint 30 Horiba ENDA-600, ENDA-5000 emissziómérő rendszer referencia Horiba Hideg-extraktív rendszereket kiegészítő meleg extraktív megoldások az Enviplus és ECM ECO palettájáról M&A Thermo FID, Servomex 2500 HCL analizátor Horiba Hideg extraktív rendszereket kiegészítő In-Situ analizátorok az ECM ECO palettájáról Unisearch TDL (HF, HCL, NH3, H2O) 2011 során az ECM ECO-n keresztül kapcsolatba kerültünk az EcoChem GmbH. Val a Hot-Wet MC3 analizátorok gyártójával majd mivel a Pannonhő Zrt. BIO II projekt során (CO, CO2, NO, NO2, SO2, O2, NH3, HCl, H2O) gazdaságosabb megoldás volt a komplett Hot-Wet rendszer telepítése a Horiba hideg extraktív + TDL analizátoros megoldásánál, ezért evvel a konfigurációval sikerült nyernünk a kiírt tenderen és megvalósítanunk első meleg extraktív rendszerünket során kapcsolatba kerültünk az EcoChem MC3 analizátorainak licenszén alapuló komplett MCA04 rendszereket gyártó, majd azok továbbfejlesztésével jelen pillanatban már az MCA10 rendszereket gyártó Foedisch GmbH.-val, jelen pillanatban már az Ő rendszereiket is forgalmazhatjuk 2014 során az Enviplus Kft.-t megkereste a Gasmet Ltd. Majd több magyarországi céggel lefolytatott előzetes tárgyalást követően egyértelműen cégünket választotta a cég összetétel és a szakmai múlt kiemelésével magyarországi forgalmazójának, így 2014-től már komplett FTIR Hot-Wet rendszer kizárólagos forgalmazói jogával is rendelkezünk.

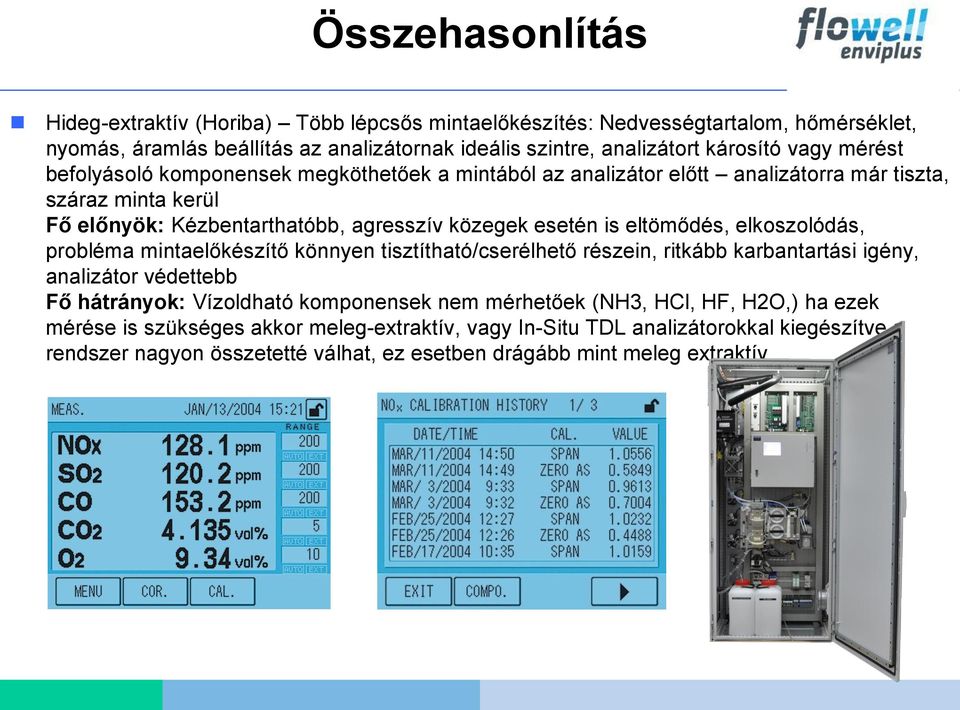

6 Összehasonlítás Hideg-extraktív (Horiba) Több lépcsős mintaelőkészítés: Nedvességtartalom, hőmérséklet, nyomás, áramlás beállítás az analizátornak ideális szintre, analizátort károsító vagy mérést befolyásoló komponensek megköthetőek a mintából az analizátor előtt analizátorra már tiszta, száraz minta kerül Fő előnyök: Kézbentarthatóbb, agresszív közegek esetén is eltömődés, elkoszolódás, probléma mintaelőkészítő könnyen tisztítható/cserélhető részein, ritkább karbantartási igény, analizátor védettebb Fő hátrányok: Vízoldható komponensek nem mérhetőek (NH3, HCl, HF, H2O,) ha ezek mérése is szükséges akkor meleg-extraktív, vagy In-Situ TDL analizátorokkal kiegészítve a rendszer nagyon összetetté válhat, ez esetben drágább mint meleg extraktív

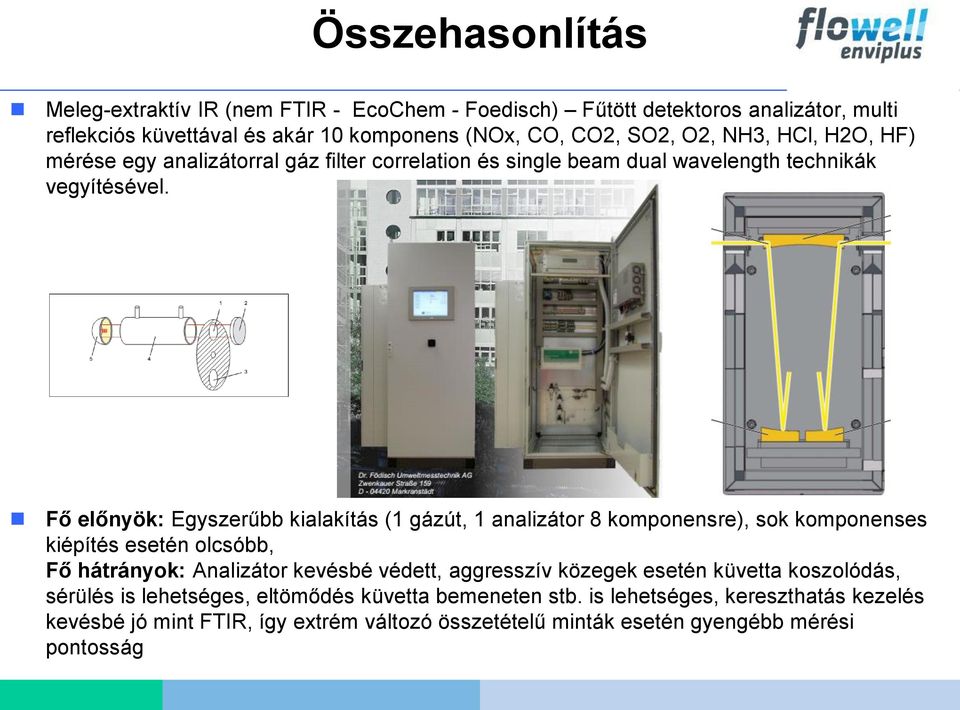

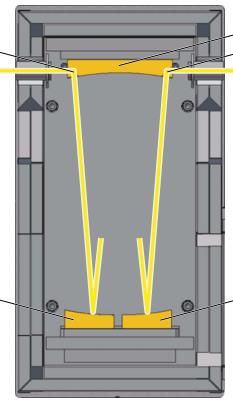

7 Összehasonlítás Meleg-extraktív IR (nem FTIR - EcoChem - Foedisch) Fűtött detektoros analizátor, multi reflekciós küvettával és akár 10 komponens (NOx, CO, CO2, SO2, O2, NH3, HCl, H2O, HF) mérése egy analizátorral gáz filter correlation és single beam dual wavelength technikák vegyítésével. Fő előnyök: Egyszerűbb kialakítás (1 gázút, 1 analizátor 8 komponensre), sok komponenses kiépítés esetén olcsóbb, Fő hátrányok: Analizátor kevésbé védett, aggresszív közegek esetén küvetta koszolódás, sérülés is lehetséges, eltömődés küvetta bemeneten stb. is lehetséges, kereszthatás kezelés kevésbé jó mint FTIR, így extrém változó összetételű minták esetén gyengébb mérési pontosság

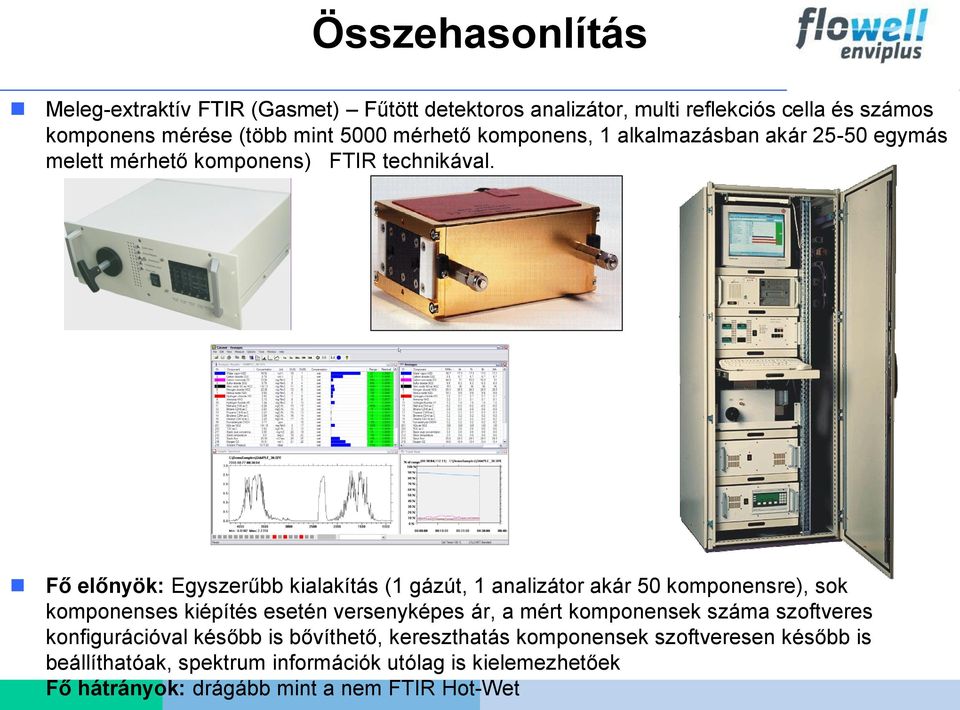

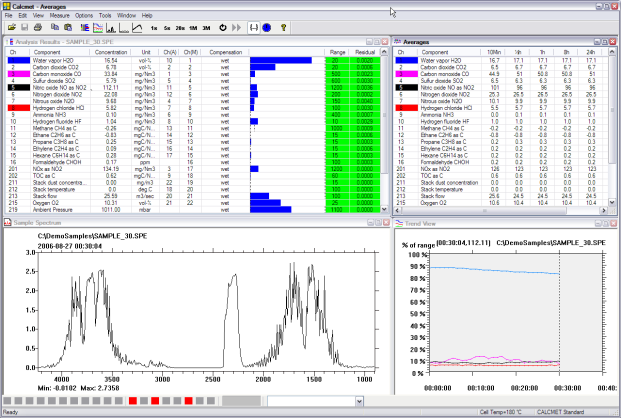

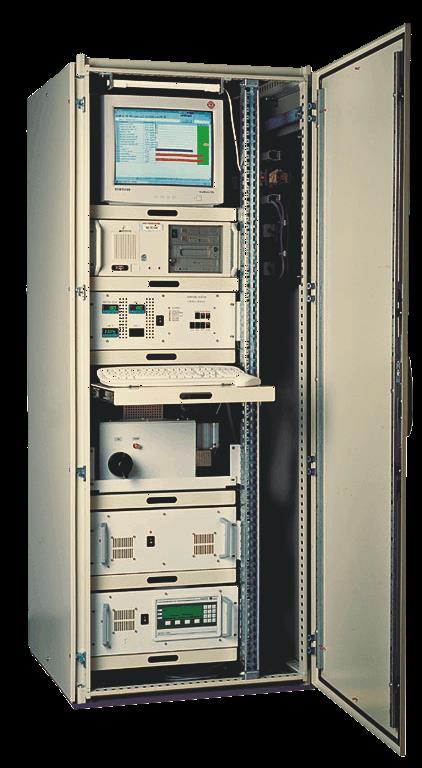

8 Összehasonlítás Meleg-extraktív FTIR (Gasmet) Fűtött detektoros analizátor, multi reflekciós cella és számos komponens mérése (több mint 5000 mérhető komponens, 1 alkalmazásban akár egymás melett mérhető komponens) FTIR technikával. Fő előnyök: Egyszerűbb kialakítás (1 gázút, 1 analizátor akár 50 komponensre), sok komponenses kiépítés esetén versenyképes ár, a mért komponensek száma szoftveres konfigurációval később is bővíthető, kereszthatás komponensek szoftveresen később is beállíthatóak, spektrum információk utólag is kielemezhetőek Fő hátrányok: drágább mint a nem FTIR Hot-Wet

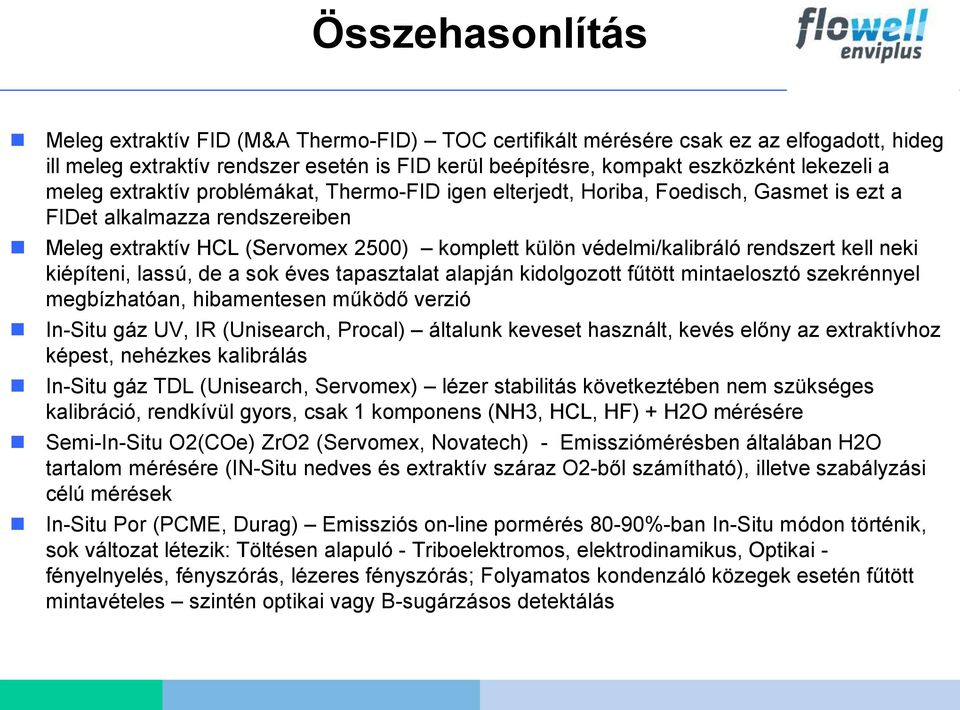

9 Összehasonlítás Meleg extraktív FID (M&A Thermo-FID) TOC certifikált mérésére csak ez az elfogadott, hideg ill meleg extraktív rendszer esetén is FID kerül beépítésre, kompakt eszközként lekezeli a meleg extraktív problémákat, Thermo-FID igen elterjedt, Horiba, Foedisch, Gasmet is ezt a FIDet alkalmazza rendszereiben Meleg extraktív HCL (Servomex 2500) komplett külön védelmi/kalibráló rendszert kell neki kiépíteni, lassú, de a sok éves tapasztalat alapján kidolgozott fűtött mintaelosztó szekrénnyel megbízhatóan, hibamentesen működő verzió In-Situ gáz UV, IR (Unisearch, Procal) általunk keveset használt, kevés előny az extraktívhoz képest, nehézkes kalibrálás In-Situ gáz TDL (Unisearch, Servomex) lézer stabilitás következtében nem szükséges kalibráció, rendkívül gyors, csak 1 komponens (NH3, HCL, HF) + H2O mérésére Semi-In-Situ O2(COe) ZrO2 (Servomex, Novatech) - Emissziómérésben általában H2O tartalom mérésére (IN-Situ nedves és extraktív száraz O2-ből számítható), illetve szabályzási célú mérések In-Situ Por (PCME, Durag) Emissziós on-line pormérés 80-90%-ban In-Situ módon történik, sok változat létezik: Töltésen alapuló - Triboelektromos, elektrodinamikus, Optikai - fényelnyelés, fényszórás, lézeres fényszórás; Folyamatos kondenzáló közegek esetén fűtött mintavételes szintén optikai vagy B-sugárzásos detektálás

10 Certifikációk

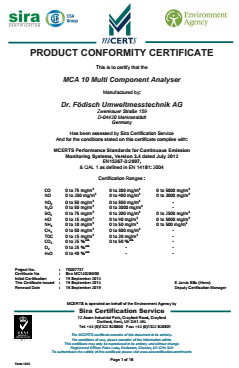

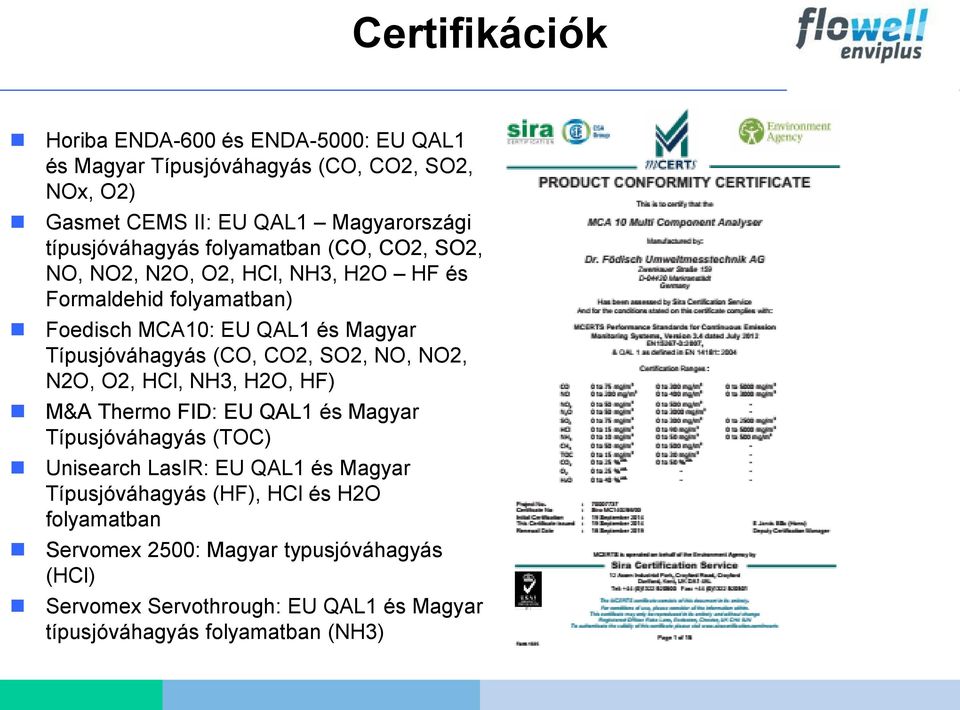

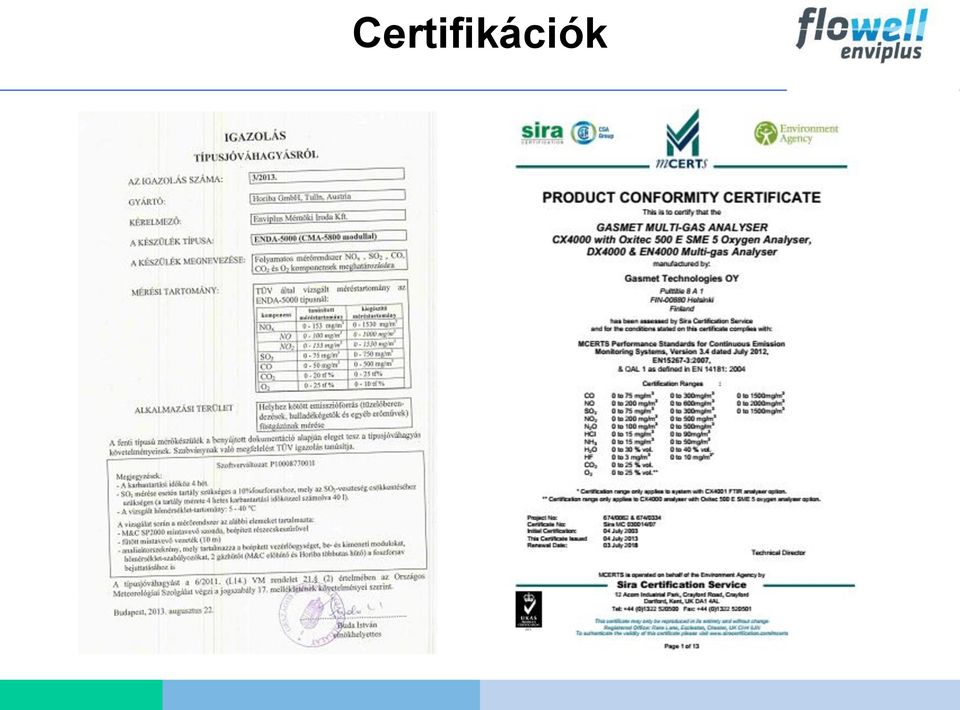

11 Certifikációk Horiba ENDA-600 és ENDA-5000: EU QAL1 és Magyar Típusjóváhagyás (CO, CO2, SO2, NOx, O2) Gasmet CEMS II: EU QAL1 Magyarországi típusjóváhagyás folyamatban (CO, CO2, SO2, NO, NO2, N2O, O2, HCl, NH3, H2O HF és Formaldehid folyamatban) Foedisch MCA10: EU QAL1 és Magyar Típusjóváhagyás (CO, CO2, SO2, NO, NO2, N2O, O2, HCl, NH3, H2O, HF) M&A Thermo FID: EU QAL1 és Magyar Típusjóváhagyás (TOC) Unisearch LasIR: EU QAL1 és Magyar Típusjóváhagyás (HF), HCl és H2O folyamatban Servomex 2500: Magyar typusjóváhagyás (HCl) Servomex Servothrough: EU QAL1 és Magyar típusjóváhagyás folyamatban (NH3)

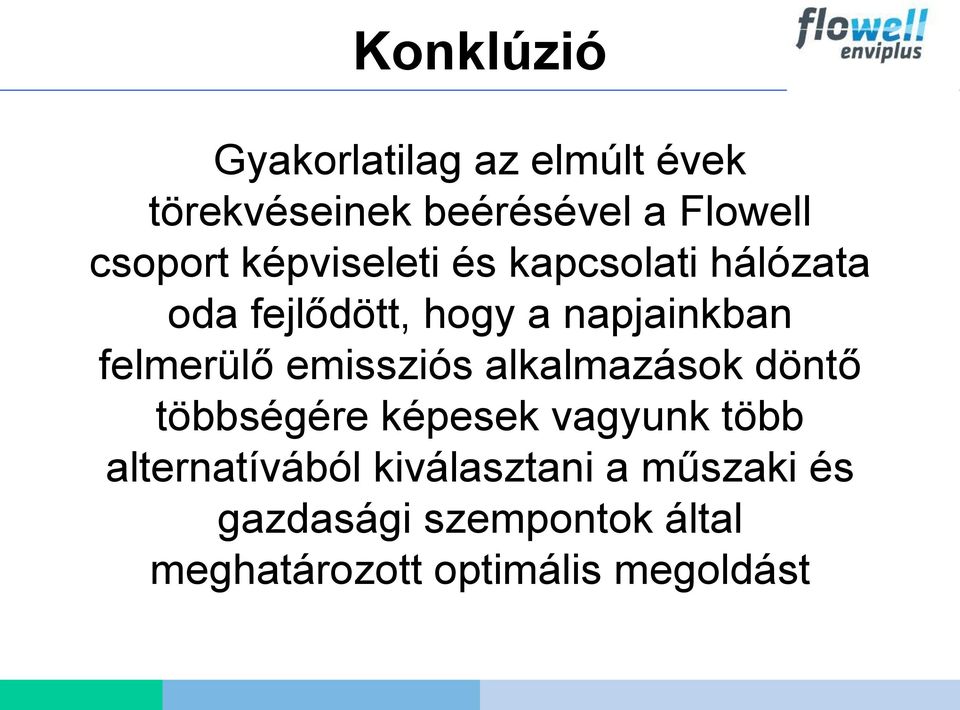

12 Konklúzió Gyakorlatilag az elmúlt évek törekvéseinek beérésével a Flowell csoport képviseleti és kapcsolati hálózata oda fejlődött, hogy a napjainkban felmerülő emissziós alkalmazások döntő többségére képesek vagyunk több alternatívából kiválasztani a műszaki és gazdasági szempontok által meghatározott optimális megoldást

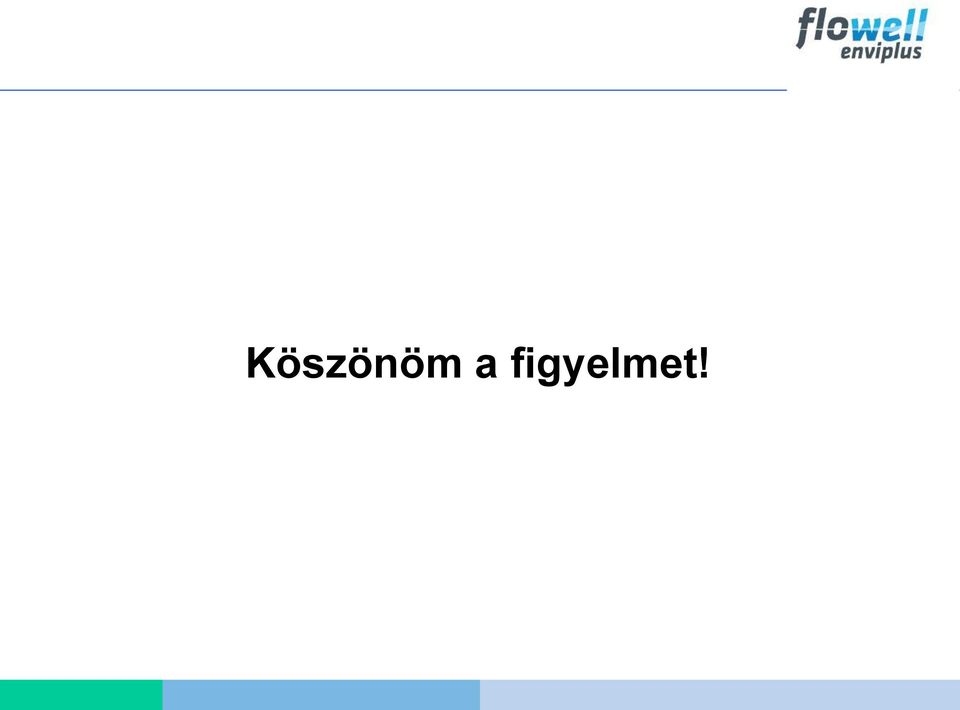

13 Köszönöm a figyelmet!
