Hamburger Hungária Erőmű Kft. Új erőmű. Dr. Szikla Zoltán ügyvezető igazgató

Átírás

1 Hamburger Hungária Erőmű Kft. Új erőmű Dr. Szikla Zoltán ügyvezető igazgató

2 Előadás tartalma Beruházás indokai; miért épít erőművet egy papírgyár? Erőmű Gyártási hulladék feldolgozás HAMBURGER CONTAINERBOARD 2

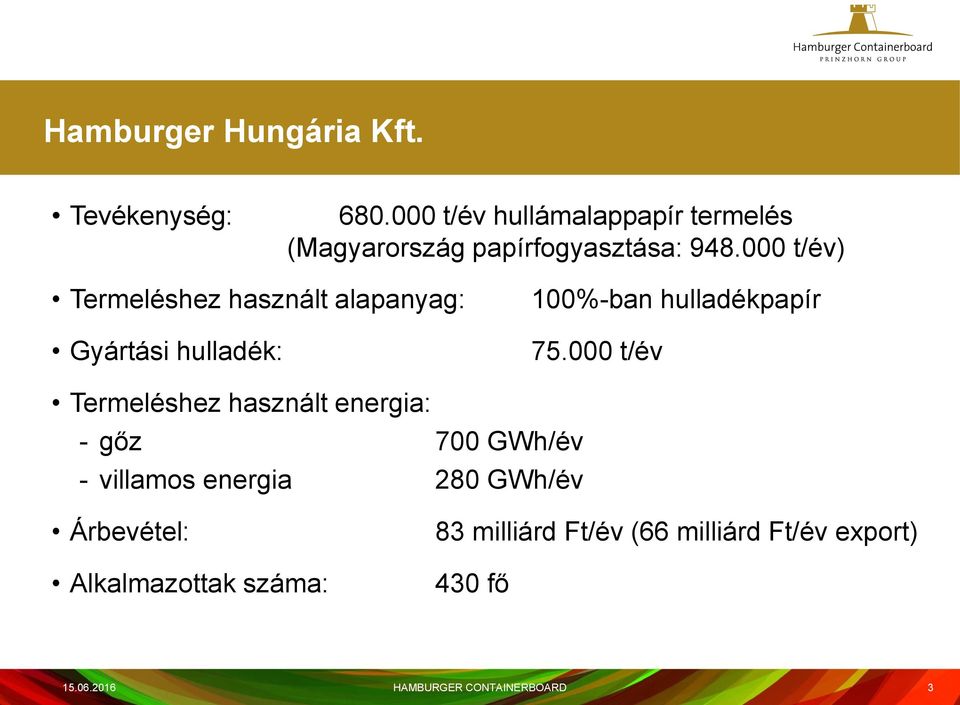

3 Hamburger Hungária Kft. Tevékenység: t/év hullámalappapír termelés (Magyarország papírfogyasztása: t/év) Termeléshez használt alapanyag: Gyártási hulladék: 100%-ban hulladékpapír t/év Termeléshez használt energia: - gőz 700 GWh/év - villamos energia 280 GWh/év Árbevétel: Alkalmazottak száma: 83 milliárd Ft/év (66 milliárd Ft/év export) 430 fő HAMBURGER CONTAINERBOARD 3

4 Hullámalappapír termelő gyár költségszerkezete Ny-E-i referencia Hamburger Hungária Különbség Eladási ár Értékesítési költség 14,5 15,5 + 1,0 Anyagköltség 36,9 40,6 + 3,7 Energiaköltség 11,7 15,7 + 4,0 Egyéb költségek 18,1 8,9-9,2 Termelt mennyiség, t/év HAMBURGER CONTAINERBOARD 4

5 Fajlagos energia felhasználás IPPC BREF Ny-E-i referencia Hamburger Hungária Ny-E-i referencia Hamburger Hungária Gőz, t/t papír 2,3-2,6 2,0 1,77 1,89 1,49 (84%) Villamos energia, kwh/t papír (89%) HAMBURGER CONTAINERBOARD 5

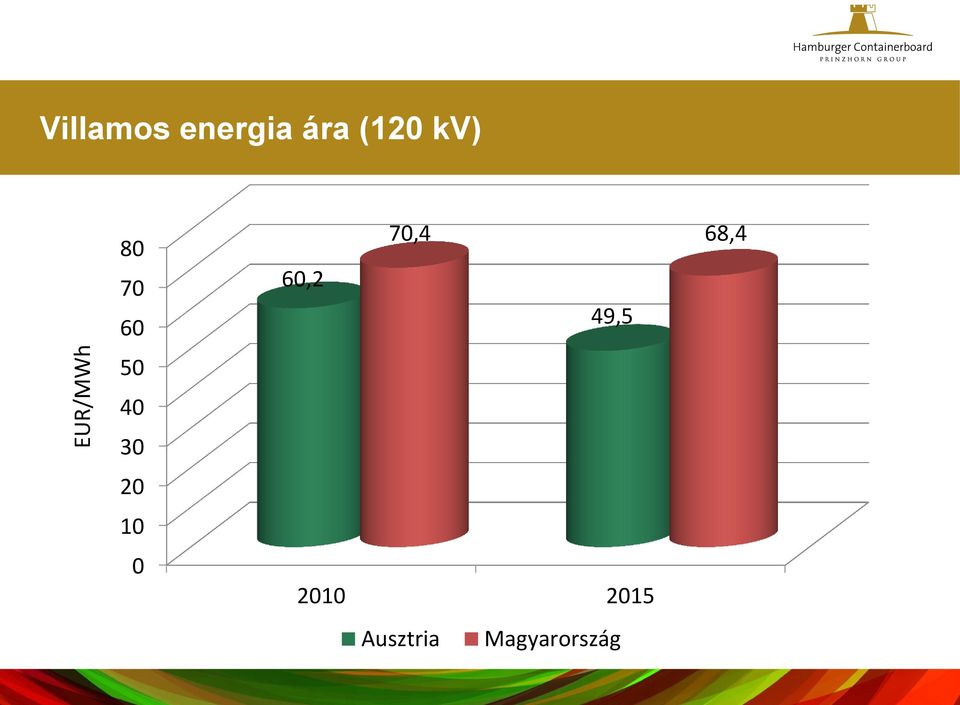

6 EUR/MWh Villamos energia ára (120 kv) ,4 68,4 60,2 49, Ausztria Magyarország

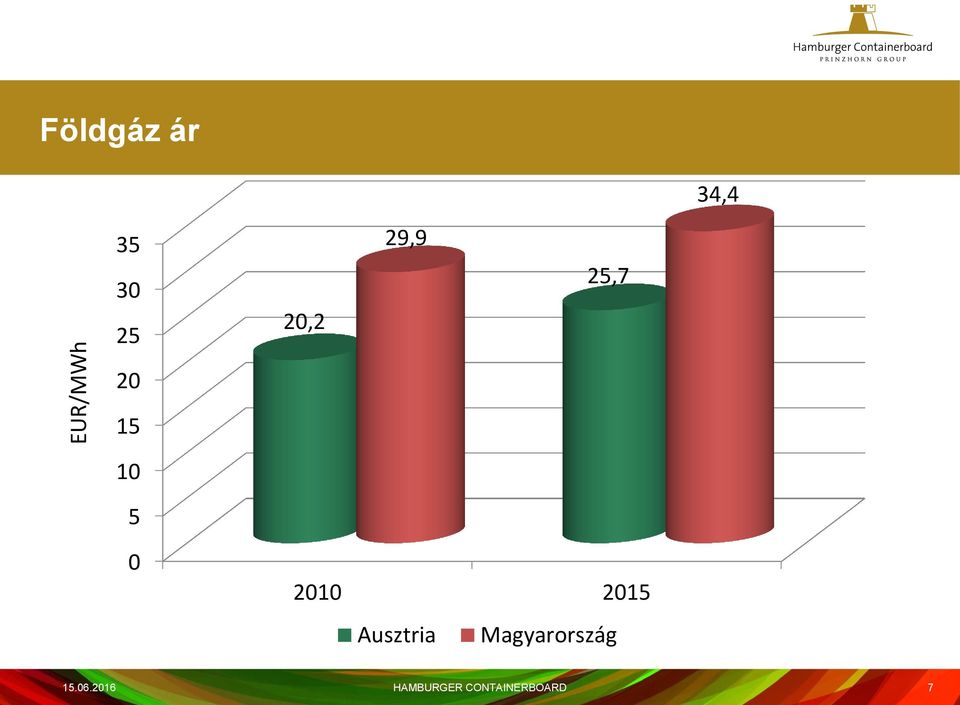

7 EUR/MWh Földgáz ár 34, ,2 29,9 25, Ausztria Magyarország HAMBURGER CONTAINERBOARD 7

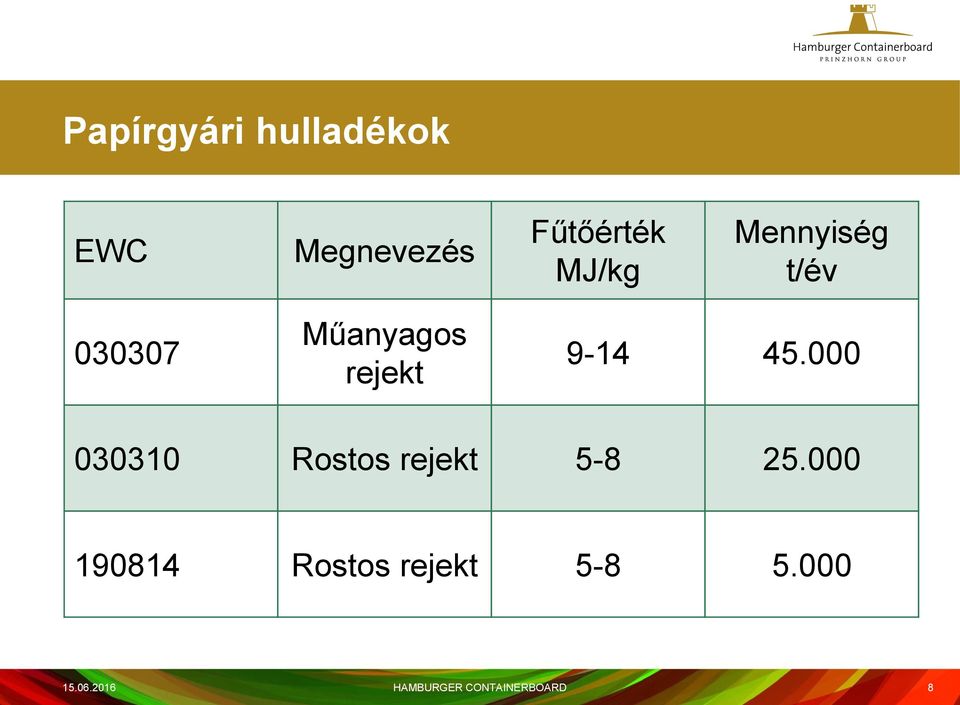

8 Papírgyári hulladékok EWC Megnevezés Fűtőérték MJ/kg Mennyiség t/év Műanyagos rejekt Rostos rejekt Rostos rejekt HAMBURGER CONTAINERBOARD 8

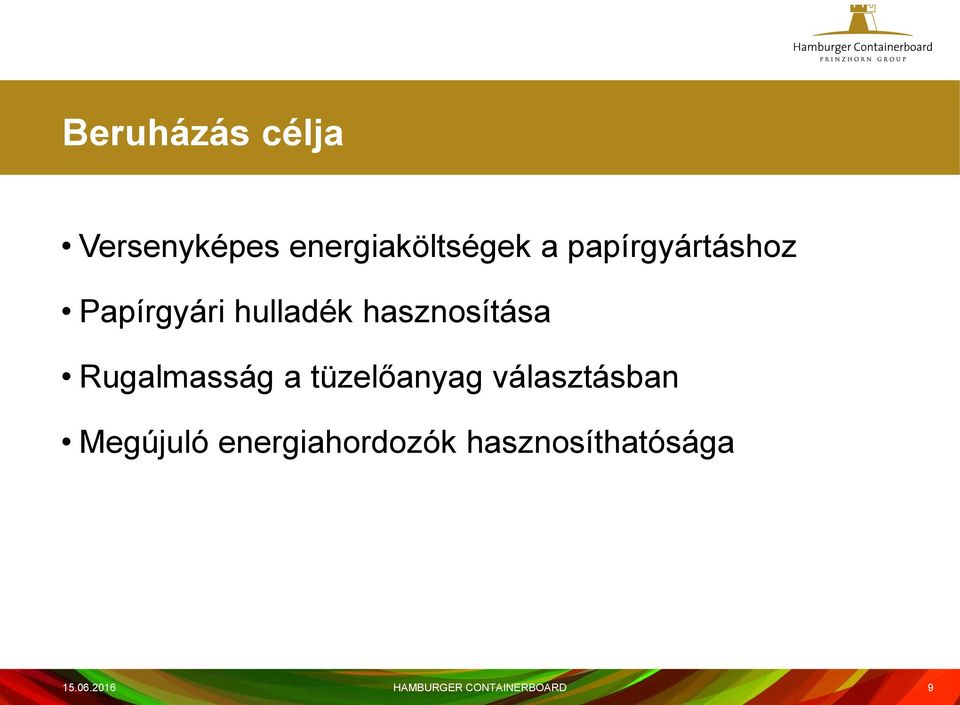

9 Beruházás célja Versenyképes energiaköltségek a papírgyártáshoz Papírgyári hulladék hasznosítása Rugalmasság a tüzelőanyag választásban Megújuló energiahordozók hasznosíthatósága HAMBURGER CONTAINERBOARD 9

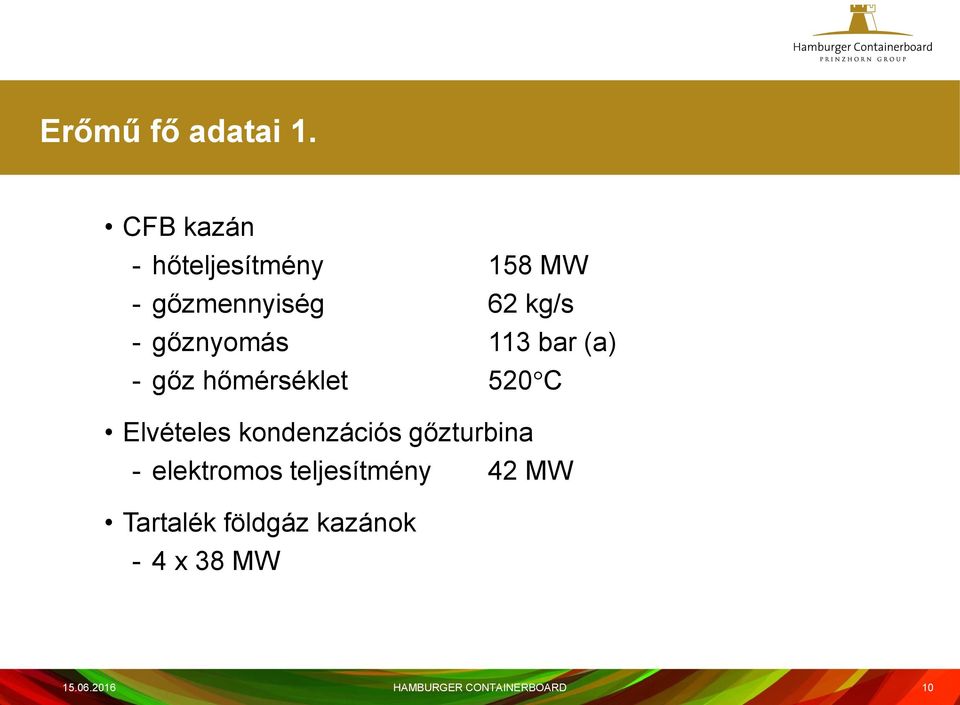

10 Erőmű fő adatai 1. CFB kazán - hőteljesítmény 158 MW - gőzmennyiség 62 kg/s - gőznyomás 113 bar (a) - gőz hőmérséklet 520 C Elvételes kondenzációs gőzturbina - elektromos teljesítmény 42 MW Tartalék földgáz kazánok - 4 x 38 MW HAMBURGER CONTAINERBOARD 10

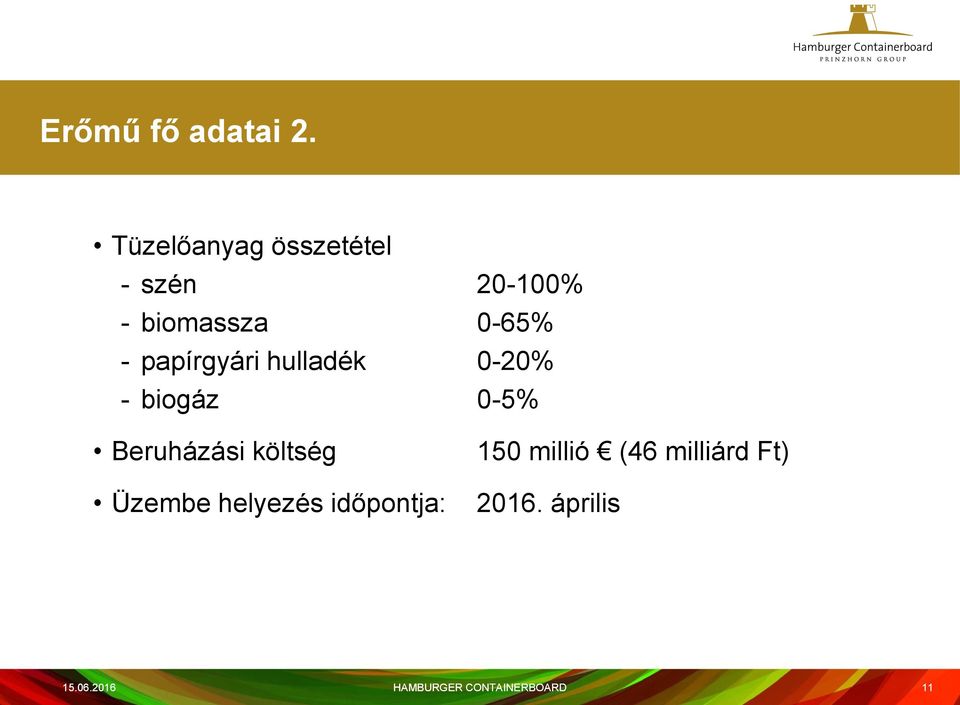

11 Erőmű fő adatai 2. Tüzelőanyag összetétel - szén % - biomassza 0-65% - papírgyári hulladék 0-20% - biogáz 0-5% Beruházási költség Üzembe helyezés időpontja: 150 millió (46 milliárd Ft) április HAMBURGER CONTAINERBOARD 11

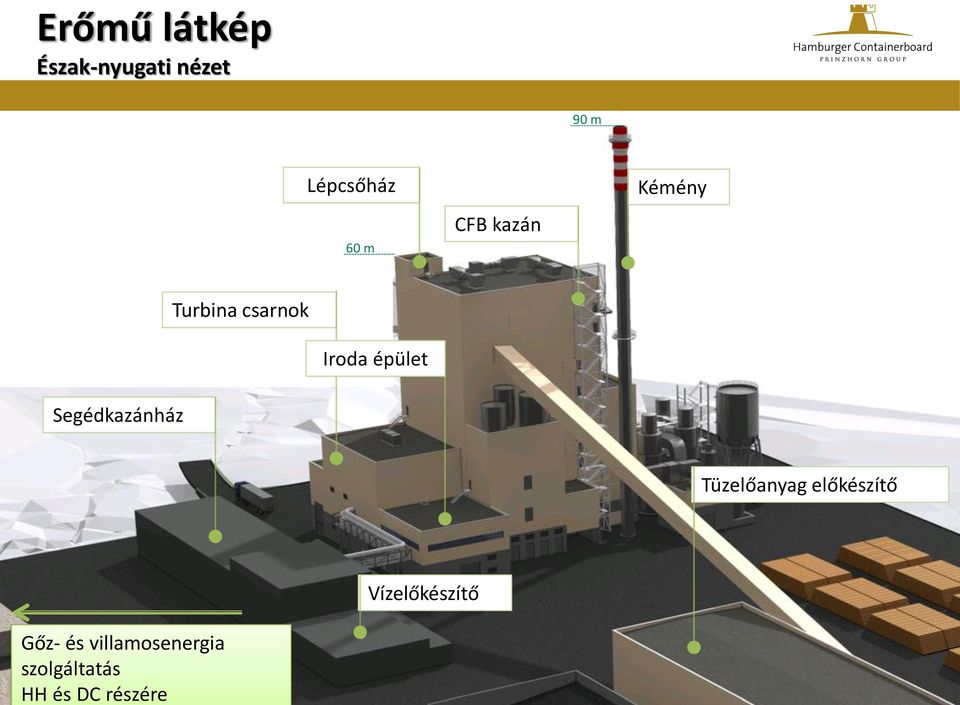

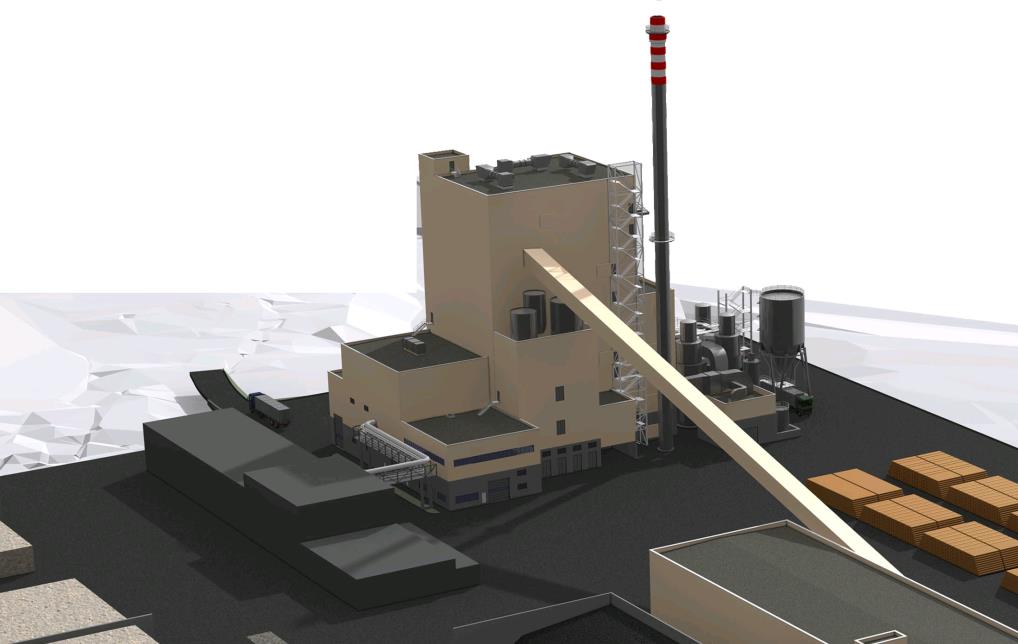

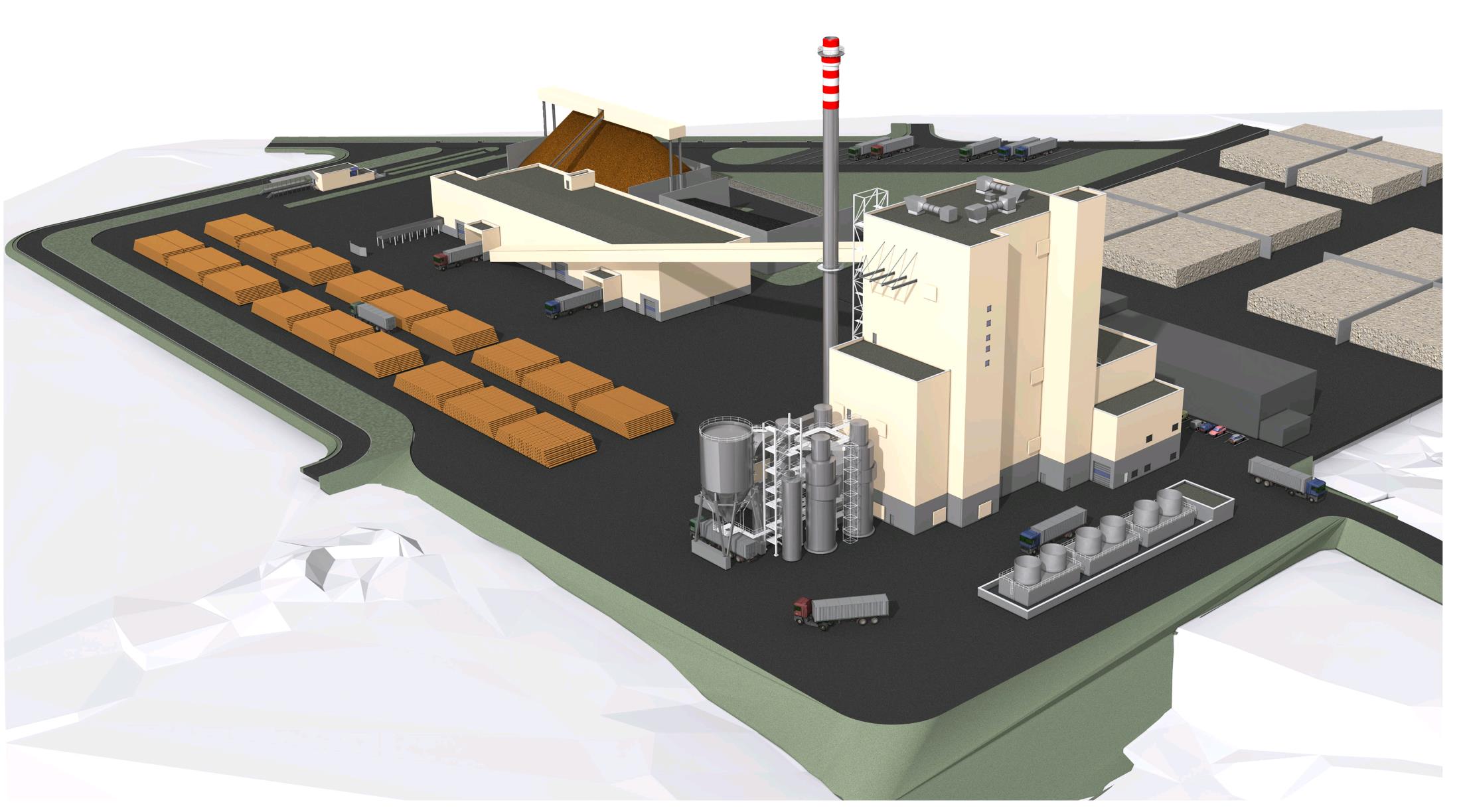

12 Erőmű látkép Észak-nyugati nézet 90 m Lépcsőház 60 m CFB kazán Kémény Turbina csarnok Iroda épület Segédkazánház Tüzelőanyag előkészítő Vízelőkészítő Gőz- és villamosenergia szolgáltatás HH és DC részére 15 June, 2016 Valmet Author / Title 12

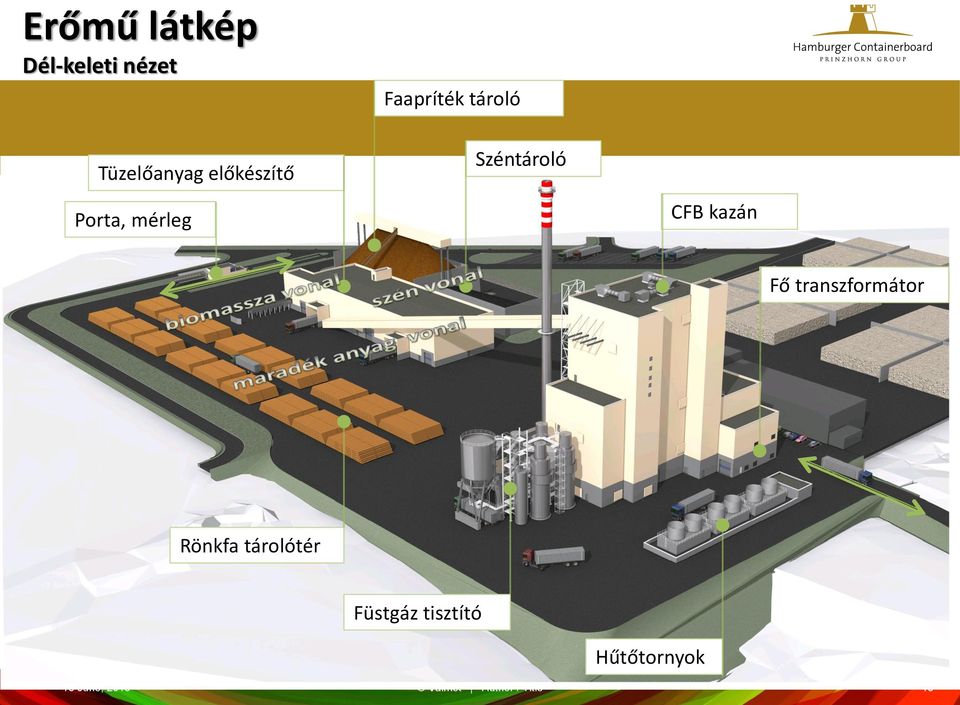

13 Erőmű látkép Dél-keleti nézet Faapríték tároló Tüzelőanyag előkészítő Széntároló Porta, mérleg CFB kazán Fő transzformátor Rönkfa tárolótér Füstgáz tisztító Hűtőtornyok 15 June, 2016 Valmet Author / Title 13

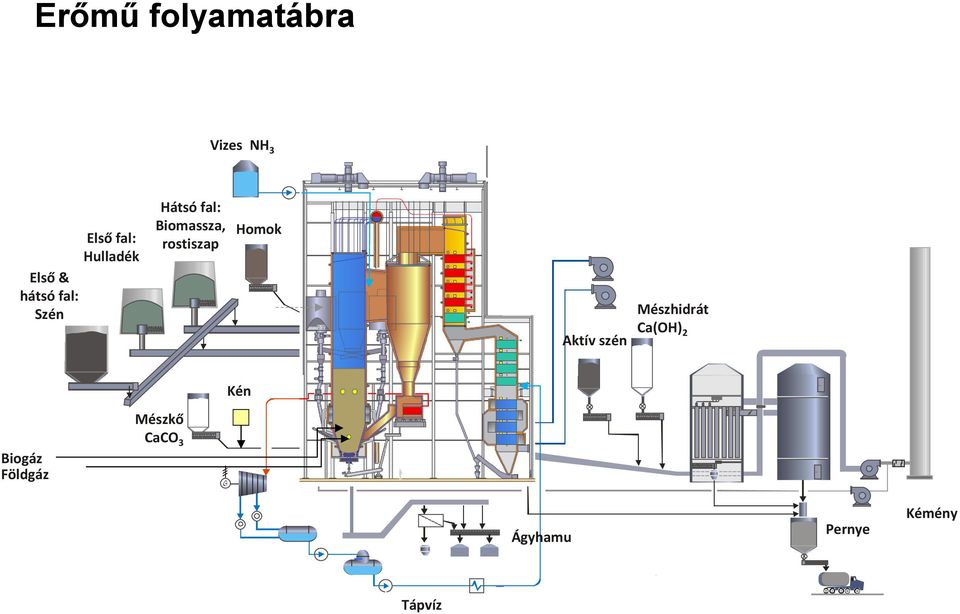

14 Erőmű folyamatábra Vizes NH 3 Első fal: Hulladék Első & hátsó fal: Szén Hátsó fal: Biomassza, rostiszap Homok Aktív szén Mészhidrát Ca(OH) 2 Kén Biogáz Földgáz Mészkő CaCO 3 Ágyhamu Pernye Kémény Tápvíz June, 2016

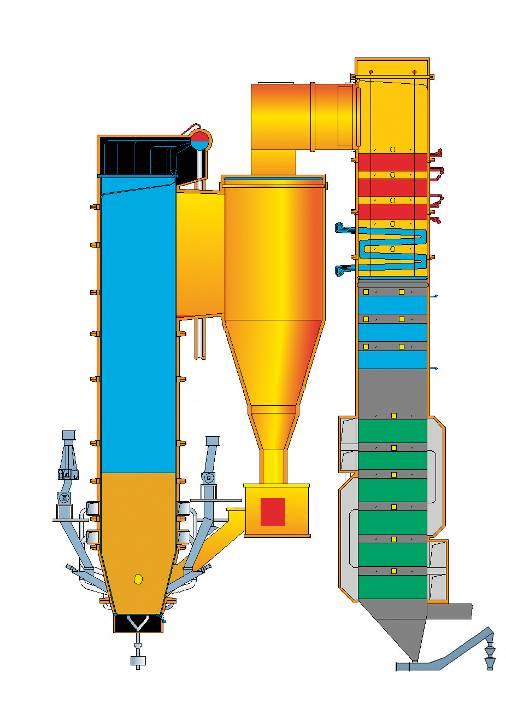

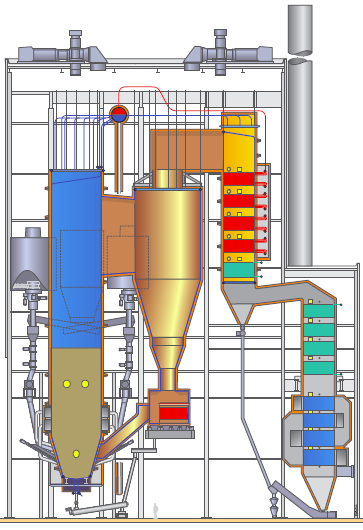

15 Kazán Cirkulációs fluidágy technológia Circulating Fluidized Bed (CFB) technology Gőz Tüzelőanyag 158 MW th 62 kg/s 113 bar 520 C Üzembe helyezés 2015 Biomassza, szén, papírgyári hulladék, biogáz 15

16 Égetési technológia Homok zár túlhevítő Cirkulációs fluidágy technológia HAMBURGER CONTAINERBOARD 16

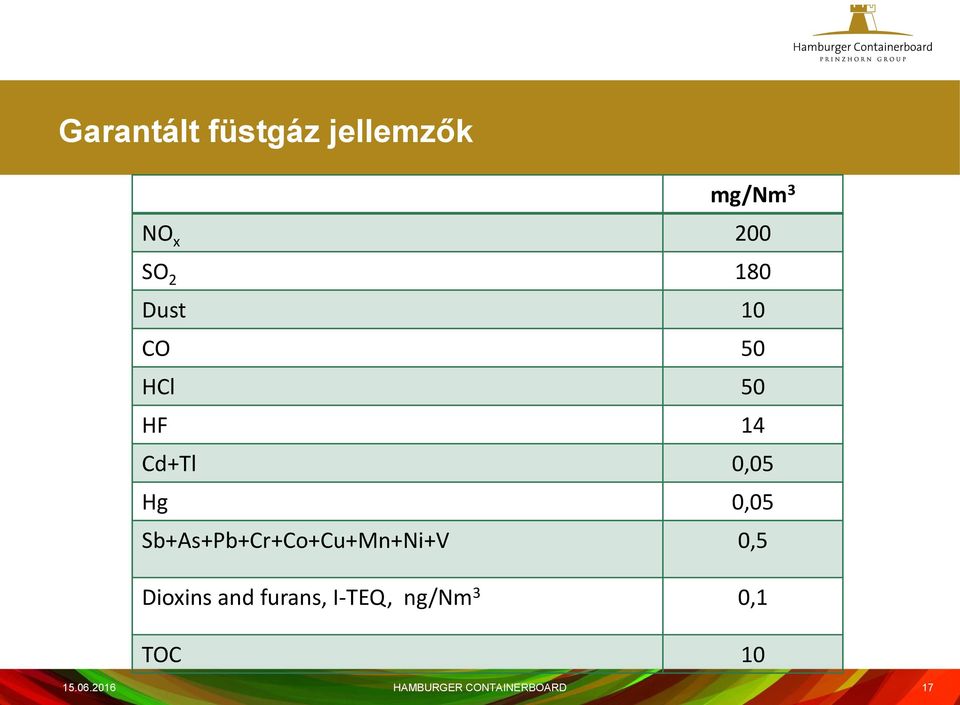

17 Garantált füstgáz jellemzők mg/nm 3 NO x 200 SO Dust 10 CO 50 HCl 50 HF 14 Cd+Tl 0,05 Hg 0,05 Sb+As+Pb+Cr+Co+Cu+Mn+Ni+V 0,5 Dioxins and furans, I-TEQ, ng/nm 3 0,1 TOC HAMBURGER CONTAINERBOARD 17

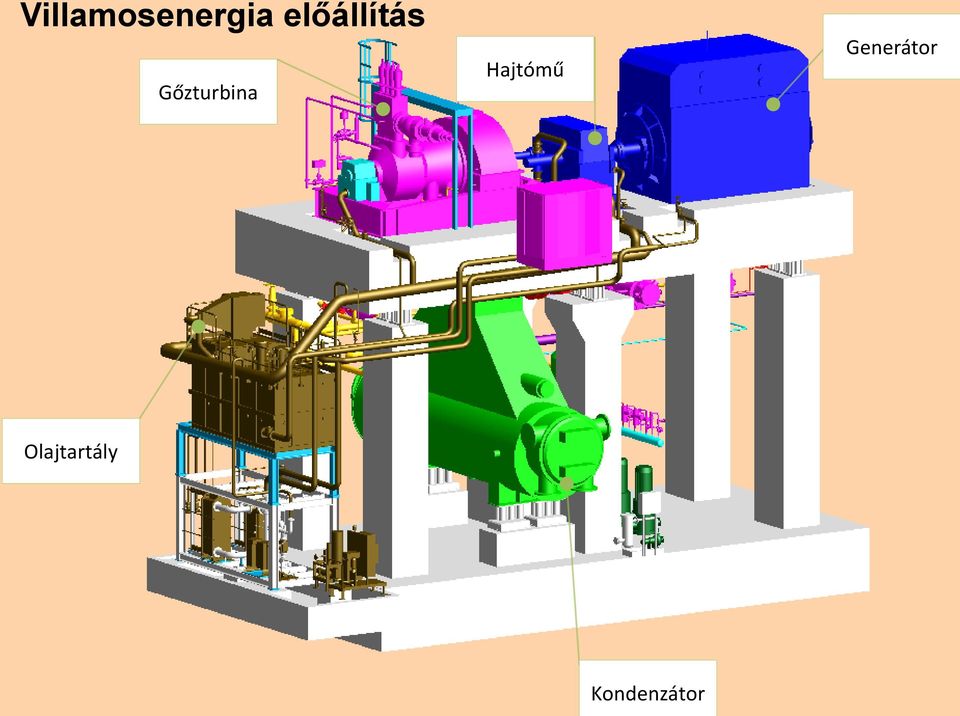

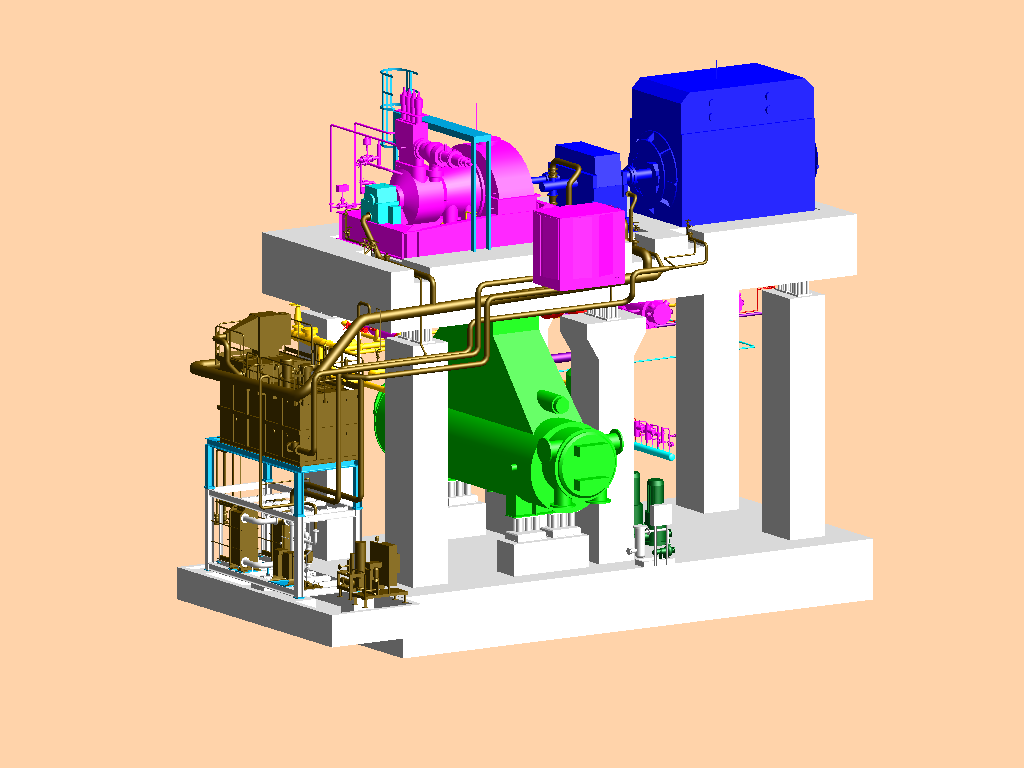

18 Villamosenergia előállítás Gőzturbina Hajtómű Generátor Olajtartály Kondenzátor

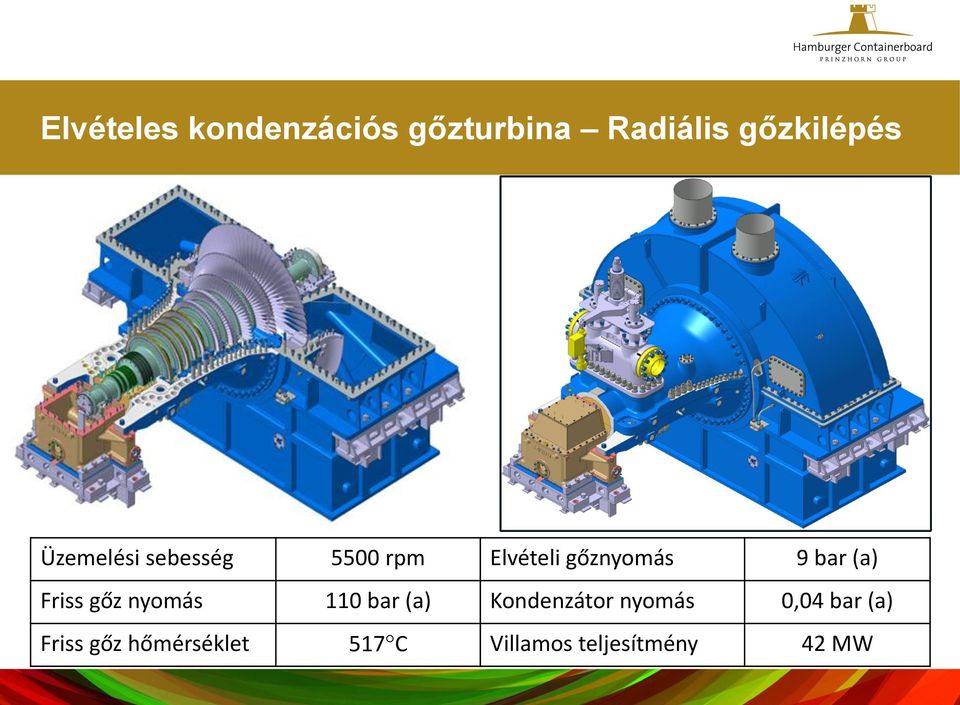

19 MTD30 Elvételes kondenzációs gőzturbina Radiális gőzkilépés Üzemelési sebesség 5500 rpm Elvételi gőznyomás 9 bar (a) Friss gőz nyomás 110 bar (a) Kondenzátor nyomás 0,04 bar (a) Friss gőz hőmérséklet 517 C Villamos teljesítmény 42 MW

20 HAMBURGER CONTAINERBOARD 20

21 HAMBURGER CONTAINERBOARD 21

22 HAMBURGER CONTAINERBOARD 22

23 HAMBURGER CONTAINERBOARD 23

24 HAMBURGER CONTAINERBOARD 24

25 HAMBURGER CONTAINERBOARD 25

26 HAMBURGER CONTAINERBOARD 26

27 HAMBURGER CONTAINERBOARD 27

28 HAMBURGER CONTAINERBOARD 28

29 HAMBURGER CONTAINERBOARD 29

30 HAMBURGER CONTAINERBOARD 30

31 HAMBURGER CONTAINERBOARD 31

32 Köszönöm a figyelmet! HAMBURGER CONTAINERBOARD 32
