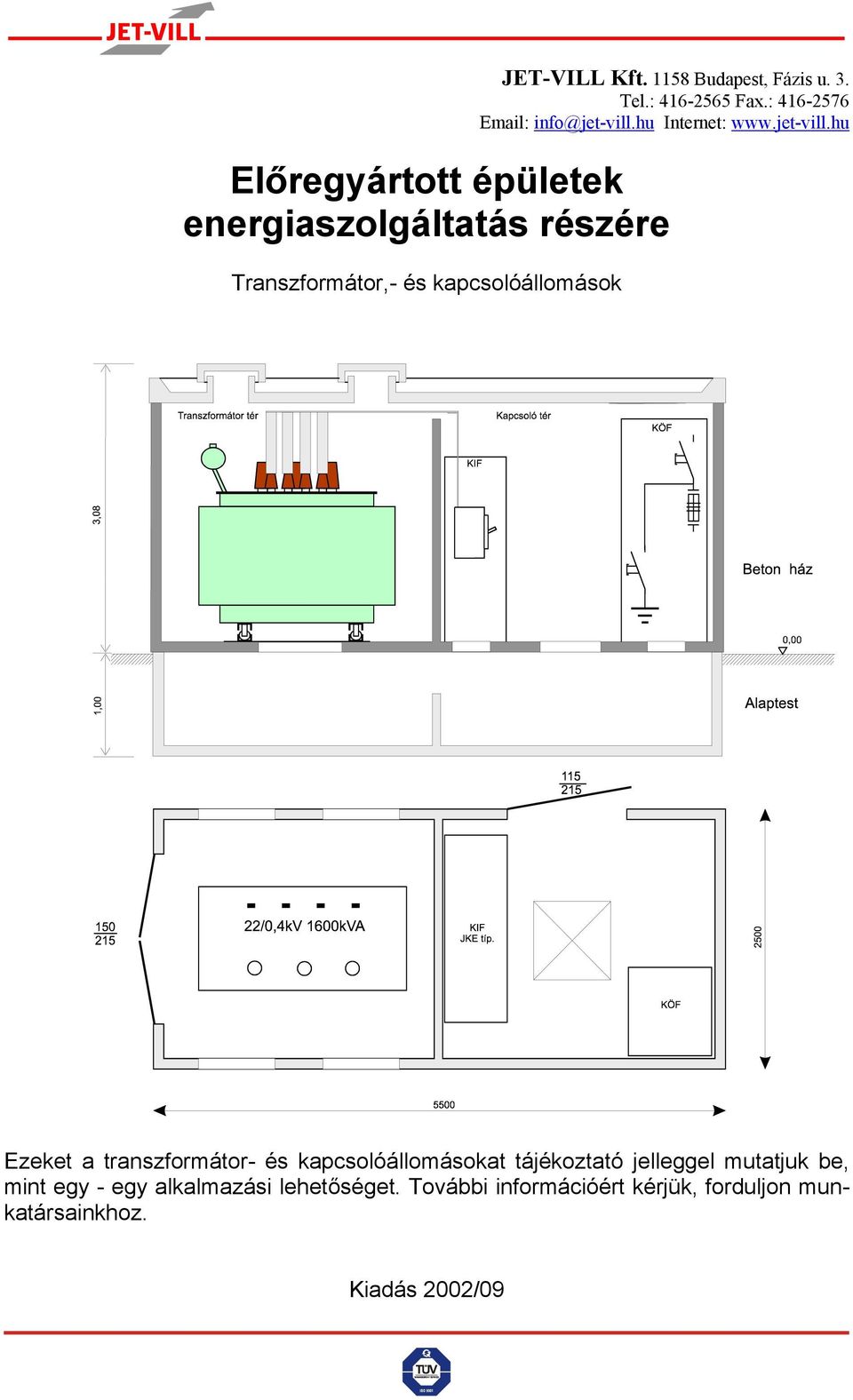

1 JET-VILL Kft Budapest, Fázis u. 3. Tel.: Fax.: Internet: Előregyártott épületek energiaszolgáltatás részére Transzformátor,- és kapcsolóállomások Ezeket a transzformátor- és kapcsolóállomásokat tájékoztató jelleggel mutatjuk be, mint egy - egy alkalmazási lehetőséget. További információért kérjük, forduljon munkatársainkhoz. Kiadás 2002/09

hu Előregyártott épületek energiaszolgáltatás részére Transzformátor,- és kapcsolóállomások Ezeket a

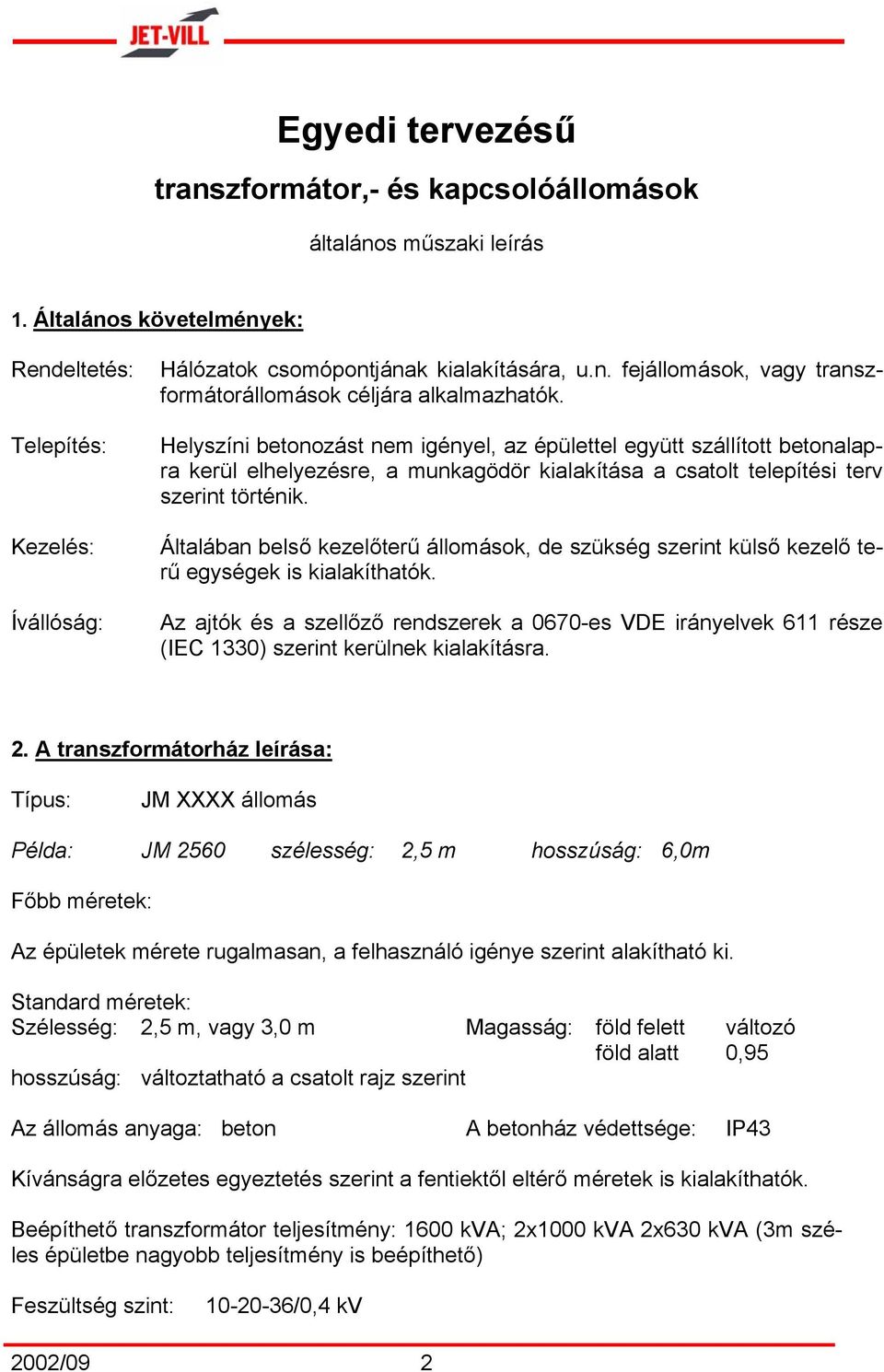

2 Egyedi tervezésű transzformátor,- és kapcsolóállomások általános műszaki leírás 1. Általános követelmények: Rendeltetés: Telepítés: Kezelés: Ívállóság: Hálózatok csomópontjának kialakítására, u.n. fejállomások, vagy transzformátorállomások céljára alkalmazhatók. Helyszíni betonozást nem igényel, az épülettel együtt szállított betonalapra kerül elhelyezésre, a munkagödör kialakítása a csatolt telepítési terv szerint történik. Általában belső kezelőterű állomások, de szükség szerint külső kezelő terű egységek is kialakíthatók. Az ajtók és a szellőző rendszerek a 0670-es VDE irányelvek 611 része (IEC 1330) szerint kerülnek kialakításra. 2. A transzformátorház leírása: Típus: JM XXXX állomás Példa: JM 2560 szélesség: 2,5 m hosszúság: 6,0m Főbb méretek: Az épületek mérete rugalmasan, a felhasználó igénye szerint alakítható ki. Standard méretek: Szélesség: 2,5 m, vagy 3,0 m Magasság: föld felett változó föld alatt 0,95 hosszúság: változtatható a csatolt rajz szerint Az állomás anyaga: beton A betonház védettsége: IP43 Kívánságra előzetes egyeztetés szerint a fentiektől eltérő méretek is kialakíthatók. Beépíthető transzformátor teljesítmény: 1600 kva; 2x1000 kva 2x630 kva (3m széles épületbe nagyobb teljesítmény is beépíthető) Feszültség szint: /0,4 kv 2002/09 2

Általában belső kezelőterű állomások, de szükség szerint külső kezelő terű egységek is kialakíthatók.

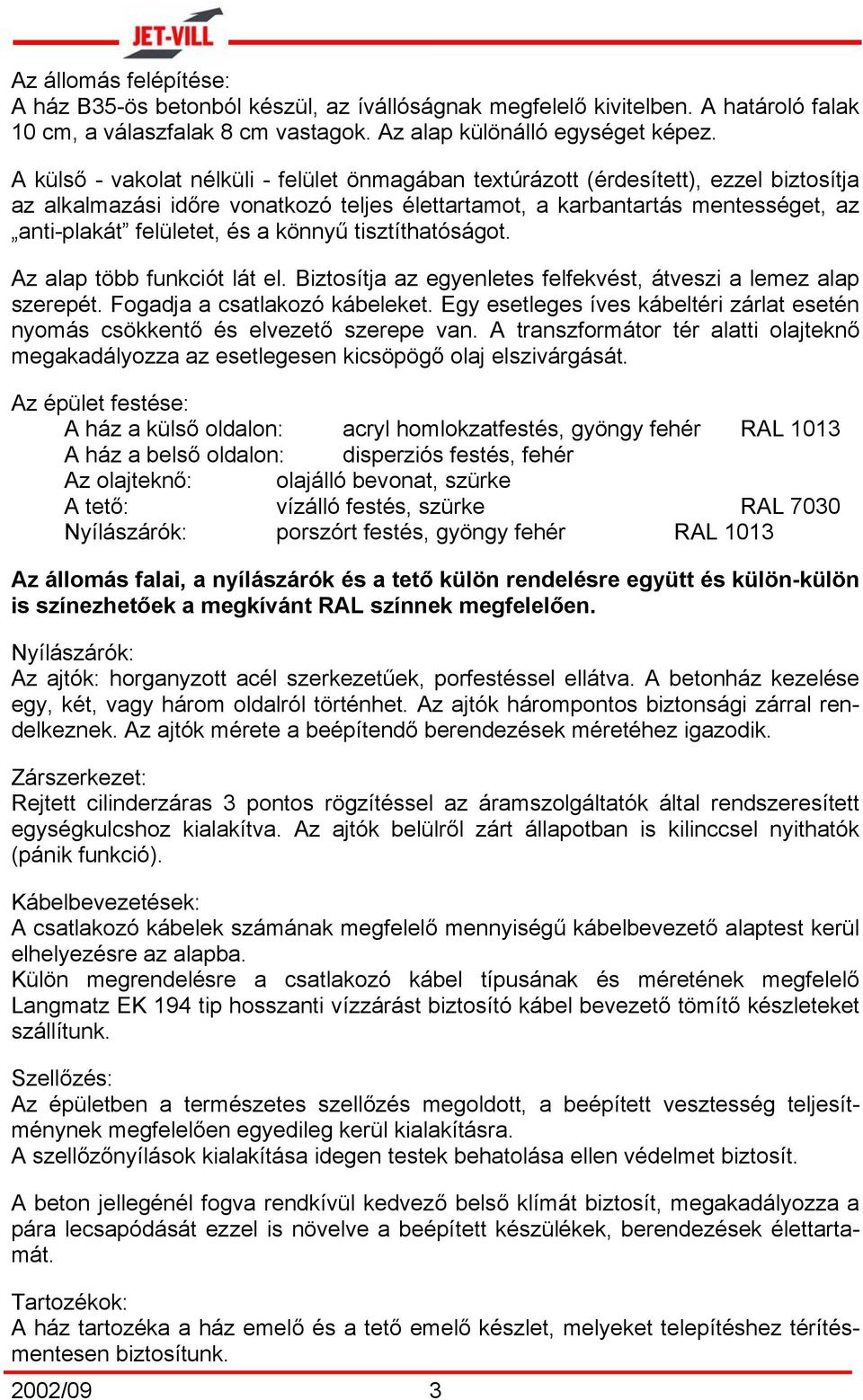

3 Az állomás felépítése: A ház B35-ös betonból készül, az ívállóságnak megfelelő kivitelben. A határoló falak 10 cm, a válaszfalak 8 cm vastagok. Az alap különálló egységet képez. A külső - vakolat nélküli - felület önmagában textúrázott (érdesített), ezzel biztosítja az alkalmazási időre vonatkozó teljes élettartamot, a karbantartás mentességet, az anti-plakát felületet, és a könnyű tisztíthatóságot. Az alap több funkciót lát el. Biztosítja az egyenletes felfekvést, átveszi a lemez alap szerepét. Fogadja a csatlakozó kábeleket. Egy esetleges íves kábeltéri zárlat esetén nyomás csökkentő és elvezető szerepe van. A transzformátor tér alatti olajteknő megakadályozza az esetlegesen kicsöpögő olaj elszivárgását. Az épület festése: A ház a külső oldalon: acryl homlokzatfestés, gyöngy fehér RAL 1013 A ház a belső oldalon: disperziós festés, fehér Az olajteknő: olajálló bevonat, szürke A tető: vízálló festés, szürke RAL 7030 Nyílászárók: porszórt festés, gyöngy fehér RAL 1013 Az állomás falai, a nyílászárók és a tető külön rendelésre együtt és külön-külön is színezhetőek a megkívánt RAL színnek megfelelően. Nyílászárók: Az ajtók: horganyzott acél szerkezetűek, porfestéssel ellátva. A betonház kezelése egy, két, vagy három oldalról történhet. Az ajtók hárompontos biztonsági zárral rendelkeznek. Az ajtók mérete a beépítendő berendezések méretéhez igazodik. Zárszerkezet: Rejtett cilinderzáras 3 pontos rögzítéssel az áramszolgáltatók által rendszeresített egységkulcshoz kialakítva. Az ajtók belülről zárt állapotban is kilinccsel nyithatók (pánik funkció). Kábelbevezetések: A csatlakozó kábelek számának megfelelő mennyiségű kábelbevezető alaptest kerül elhelyezésre az alapba. Külön megrendelésre a csatlakozó kábel típusának és méretének megfelelő Langmatz EK 194 tip hosszanti vízzárást biztosító kábel bevezető tömítő készleteket szállítunk. Szellőzés: Az épületben a természetes szellőzés megoldott, a beépített vesztesség teljesítménynek megfelelően egyedileg kerül kialakításra. A szellőzőnyílások kialakítása idegen testek behatolása ellen védelmet biztosít. A beton jellegénél fogva rendkívül kedvező belső klímát biztosít, megakadályozza a pára lecsapódását ezzel is növelve a beépített készülékek, berendezések élettartamát. Tartozékok: A ház tartozéka a ház emelő és a tető emelő készlet, melyeket telepítéshez térítésmentesen biztosítunk. 2002/09 3

könnyű tisztíthatóságot. Az alap több funkciót lát el. Biztosítja az egyenletes felfekvést, átveszi a lemez alap szerepét. Fogadja a csatlakozó kábeleket.

4 Az épületek optimálisan beleilleszkednek a környezetükbe. A tető formáját és a homlokzat magasságát a felhasználó szabadon megválaszthatja. Szolgáltatásként biztosítjuk az épület komplett megtervezését, kivitelezését, beleértve a teljes kialakítást, (ajtók mérete, szellőzés, válaszfalak elhelyezése, födém kivágások, stb,) és a technológiai kiépítést is. 3. Környezetvédelem: Az állomás része, a transzformátor meghibásodása esetén kifolyó olaj elszivárgását megakadályozó olajgyűjtő teknő, mely képes a beépíthető legnagyobb transzformátor teljes olajmennyiségének megfogására. Az állomás jellegénél fogva jól illeszkedik a környezetébe, még természetvédelmi területen, ligetes parkokban is. Családiházas, lakótelepi vagy belvárosi területen telepíthető a környezetének zavarása nélkül. 4. További jellemzők: A Marbeton épületrendszerek belső kialakítása és a beépített legkorszerűbb technika együttesen biztosítják a nagy fokú rendelkezésre állást, hosszú élettartamot és karbantartás mentességet. Ezek az épületek 1,5-2 óra alatt telepíthetők az előre elkészített munkagödörbe. Az állomás telepítéséhez térítésmentesen biztosítjuk szakembereink közreműködését. A transzformátorállomás alkalmas egyedi igények széleskörű kielégítésére. Érdeklődés, vagy konkrét igény esetén forduljon szakembereinkhez: Tel.: Fax: Réthelyi Géza Marosán István /09 4

5 EGYEDI ÁLLOMÁSOK TELEPÍTÉSI TERV Alaphossz Alapszélesség A munkagödör elkészítésénél ügyelni kell a kábelek, csövek, stb. előfordulására. 0,20 0,00 ~0,25 ~0,25 Végleges terepszint -0,90 Alaphossz+25cm/ alapszélesség+25cm földkiemelés Rézsűszög megválasztása atalajminőségtől függ Vízelvezető cső elhelyezése (szükség szerint) Tömörítés a fagyhatárnál Zúzalék- vagy kavicsréteg kb 5cm vastagságban (minden irányban vízszintezve) 2002/09 5

0,20 0,00 ~0,25 ~0,25 Végleges terepszint -0,90 Alaphossz+25cm/ alapszélesség+25cm földkiemelés Rézsűszög

6 Oszlopláb transzformátorállomás A magas technikai színvonal és a környezet kímélése számunkra összetartozó fogalmak. Ezért gondolunk az oszlop transzformátorállomásoknál is a környezetünk védelmére. A szabadvezeték hálózatok részére kifejlesztett transzformátorállomás tökéletes védelmet jelent nem csak a környezetnek hanem magának a transzformátornak is. Típus: JM 1720 Az épület: Anyaga B35 vasbeton, 10 cm falvastagság, egybeöntött kivitel. Az épület mérete: Hosszúság: 1,7 m Magasság föld felett: 1,7 m Szélesség: 2,0 m föld alatt: 0,9 m Tető: Előregyártott beton tető, mely az épületen körben fekszik fel. A vízzárást a beton minősége garantálja. A környezetbe illeszthetőség színezéssel is fokozható. A külső felület: Önmagában érdesített beton felület, vakolat nélkül, mely minimális karbantartás igényel. Olajteknő: Kétszeres olajálló bevonat, mely képes a transzformátor összes olajának a megfogására. Ajtó és szellőző: Horganyzott acél, porszórt festéssel ellátva, három pontos rögzítéssel, rejtett cilinder zár betéttel. Tartozékok: Kábel és védőcső bevezetések száma és mérete a felhasználó igénye szerint választható meg. Szigetelt földelő vezető bevezetés. A belső készülékek, berendezések rögzítésére a felhasználó igénye szerint előre beépített tüzihorganyzott C -profil sínek kerülnek beépítésre, melyek könnyű szerelést tesznek lehetővé. Teljesítmény: 400 kva Feszültség: 10-20/0,4 kv Középfeszültségű berendezés: -SF6 szigetelésű végponti transzformátor kapcsolómező -Szakaszolókapcsoló -Biztosító betét (vagy a két utóbbi kombinációja) Kisfeszültségű elosztó: kiépítéstől függő 2002/09 6

Típus: JM 1720 Az épület: Anyaga B35 vasbeton, 10 cm falvastagság, egybeöntött kivitel.

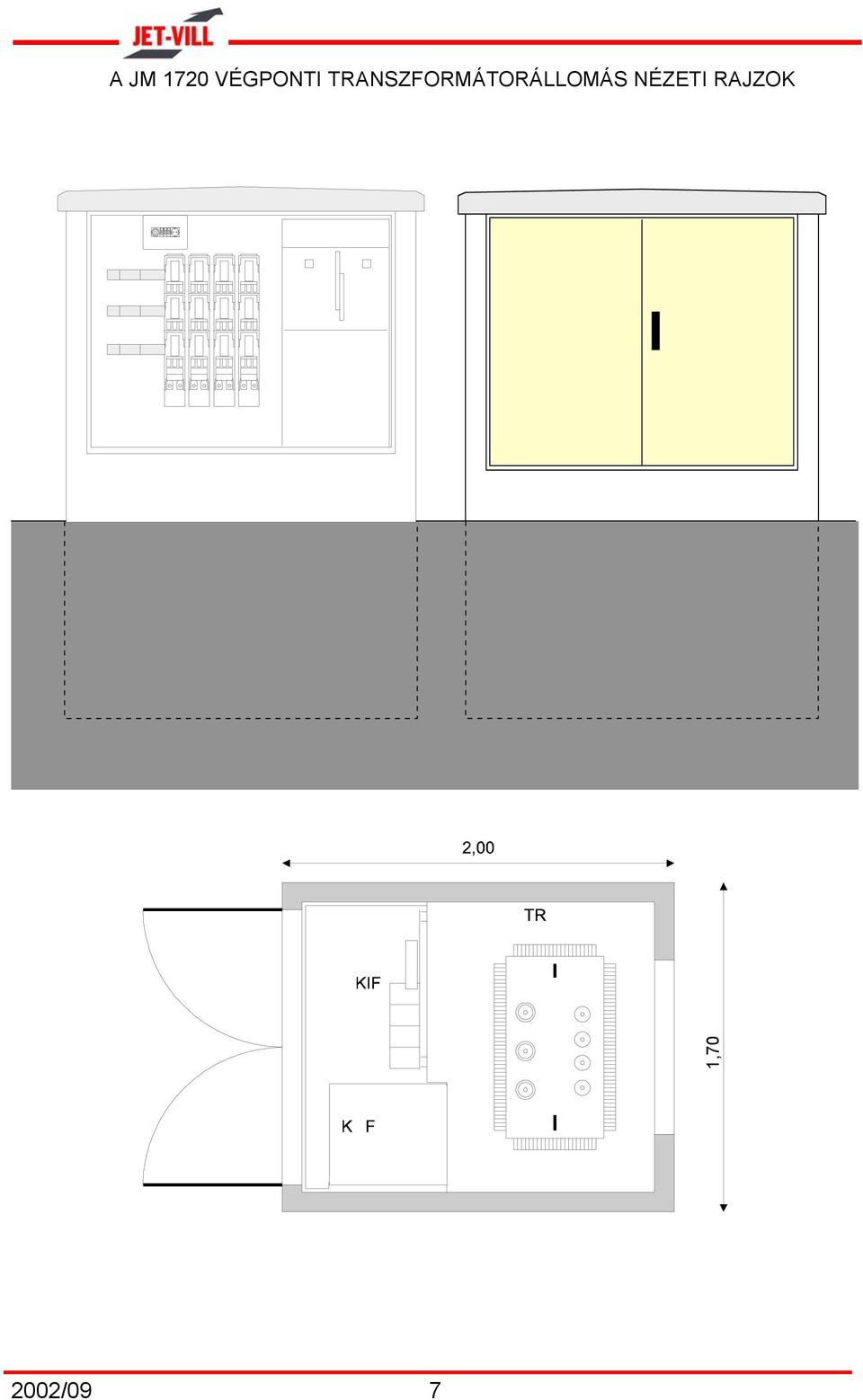

7 A JM 1720 VÉGPONTI TRANSZFORMÁTORÁLLOMÁS NÉZETI RAJZOK 1, /09 7
