1 DNX9280BT GPS NAVIGÁCIÓS RENDSZER Gyors üzembe helyezési útmutató 2010 Kenwood Corporation All Rights Reserved. Hungarian/00 (KEE)

2 Tartalom A gyors üzembe helyezési útmutatóról... 2 Óvintézkedések... 3 Biztonsági óvintézkedések és fontos információk... 4 Kezdeti lépések... 6 Alapműveletek... 8 A monitor panel leválasztása...10 Média lejátszása...11 Média lejátszása...12 A videoforrások Playback (Lejátszás) képernyőjének használata...14 Rádióhallgatás...15 Telefonálás kihangosítóval...16 A gyors üzembe helyezési útmutatóról Ez a gyors üzembe helyezési útmutató ennek az egységnek az alapfunkcióit ismerteti. Az útmutatóban nem említett funkciókra vonatkozóan olvassa el a Kezelési utasítást (PDF-fájl), amely a mellékelt Kezelési utasítás című CD-lemezen található. A CD-lemezen található Kezelési utasítás elolvasásához számítógép szükséges Microsoft Windows XP/Vista/7 vagy Mac OS X 10.4 vagy újabb operációs rendszerrel és az Adobe Reader 7.1 vagy az Adobe Acrobat 7.1 alkalmazásokkal vagy újabb verzióikkal. A Használati utasítás a műszaki jellemzőktől függően és más okok miatt is megváltozhat. A használati utasítás legfrissebb változatát a következő címen töltheti le: manual.kenwood.com/edition/im332/. Navigációs rendszer...18 Alapműveletek a távirányítón...20 Tartozékok...22 Telepítés...22 Csatlakoztatás...24 Vezetékek csatlakoztatása a kivezetésekhez...26 Rendszercsatlakozás...27 Külön választható tartozékok csatlakozása...28 A GPS-antenna beszerelése...29 A Push-To-Talk (nyomd meg és beszélj) kapcsoló és a mikrofon beszerelése...29 A monitor/lejátszó egység telepítése...30 A monitor / lejátszó egység eltávolítása Gyors üzembe helyezési útmutató

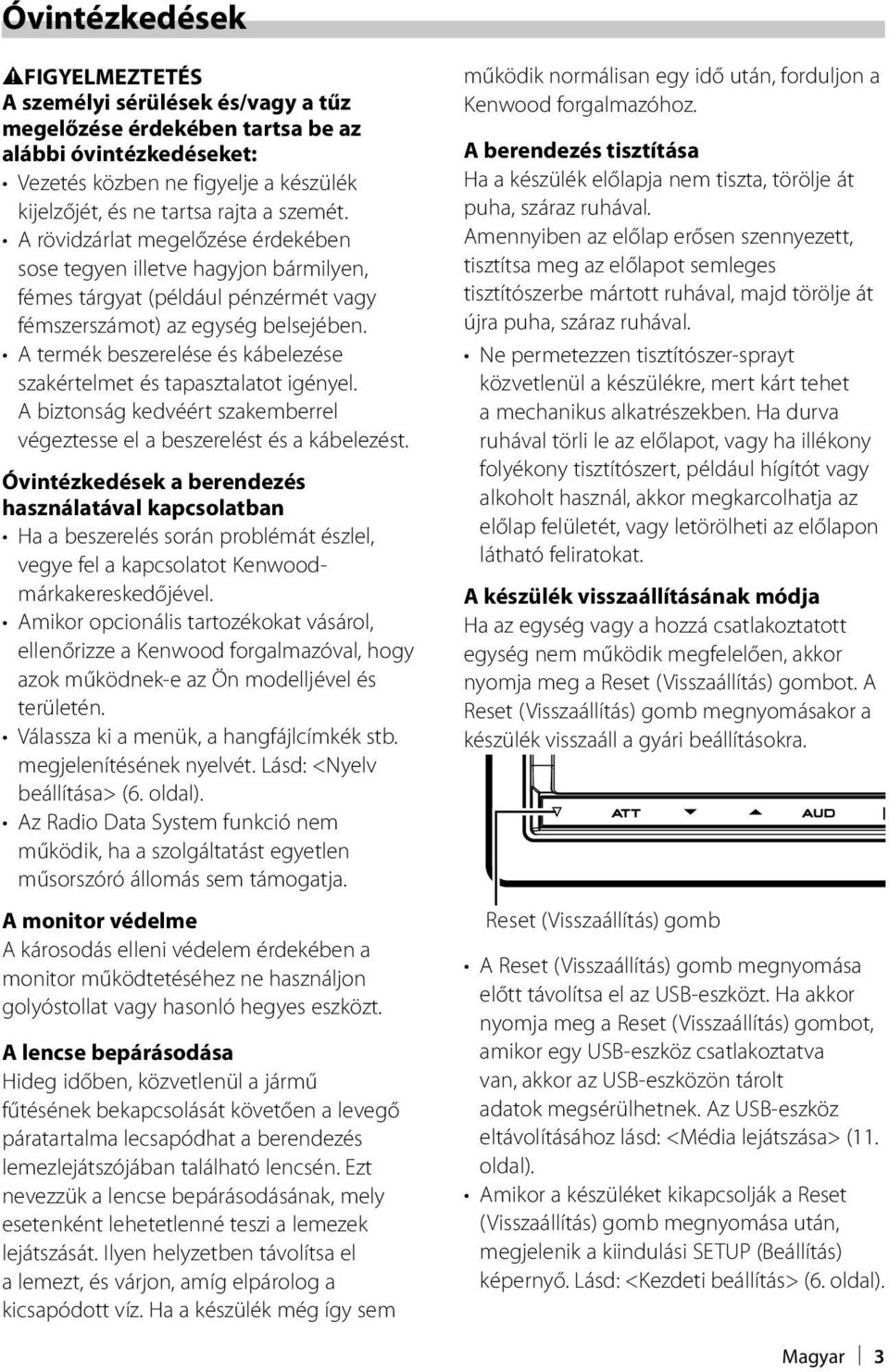

3 Óvintézkedések 2FIGYELMEZTETÉS A személyi sérülések és/vagy a tűz megelőzése érdekében tartsa be az alábbi óvintézkedéseket: Vezetés közben ne figyelje a készülék kijelzőjét, és ne tartsa rajta a szemét. A rövidzárlat megelőzése érdekében sose tegyen illetve hagyjon bármilyen, fémes tárgyat (például pénzérmét vagy fémszerszámot) az egység belsejében. A termék beszerelése és kábelezése szakértelmet és tapasztalatot igényel. A biztonság kedvéért szakemberrel végeztesse el a beszerelést és a kábelezést. Óvintézkedések a berendezés használatával kapcsolatban Ha a beszerelés során problémát észlel, vegye fel a kapcsolatot Kenwoodmárkakereskedőjével. Amikor opcionális tartozékokat vásárol, ellenőrizze a Kenwood forgalmazóval, hogy azok működnek-e az Ön modelljével és területén. Válassza ki a menük, a hangfájlcímkék stb. megjelenítésének nyelvét. Lásd: <Nyelv beállítása> (6. oldal). Az Radio Data System funkció nem működik, ha a szolgáltatást egyetlen műsorszóró állomás sem támogatja. A monitor védelme A károsodás elleni védelem érdekében a monitor működtetéséhez ne használjon golyóstollat vagy hasonló hegyes eszközt. A lencse bepárásodása Hideg időben, közvetlenül a jármű fűtésének bekapcsolását követően a levegő páratartalma lecsapódhat a berendezés lemezlejátszójában található lencsén. Ezt nevezzük a lencse bepárásodásának, mely esetenként lehetetlenné teszi a lemezek lejátszását. Ilyen helyzetben távolítsa el a lemezt, és várjon, amíg elpárolog a kicsapódott víz. Ha a készülék még így sem működik normálisan egy idő után, forduljon a Kenwood forgalmazóhoz. A berendezés tisztítása Ha a készülék előlapja nem tiszta, törölje át puha, száraz ruhával. Amennyiben az előlap erősen szennyezett, tisztítsa meg az előlapot semleges tisztítószerbe mártott ruhával, majd törölje át újra puha, száraz ruhával. Ne permetezzen tisztítószer-sprayt közvetlenül a készülékre, mert kárt tehet a mechanikus alkatrészekben. Ha durva ruhával törli le az előlapot, vagy ha illékony folyékony tisztítószert, például hígítót vagy alkoholt használ, akkor megkarcolhatja az előlap felületét, vagy letörölheti az előlapon látható feliratokat. A készülék visszaállításának módja Ha az egység vagy a hozzá csatlakoztatott egység nem működik megfelelően, akkor nyomja meg a Reset (Visszaállítás) gombot. A Reset (Visszaállítás) gomb megnyomásakor a készülék visszaáll a gyári beállításokra. Reset (Visszaállítás) gomb A Reset (Visszaállítás) gomb megnyomása előtt távolítsa el az USB-eszközt. Ha akkor nyomja meg a Reset (Visszaállítás) gombot, amikor egy USB-eszköz csatlakoztatva van, akkor az USB-eszközön tárolt adatok megsérülhetnek. Az USB-eszköz eltávolításához lásd: <Média lejátszása> (11. oldal). Amikor a készüléket kikapcsolják a Reset (Visszaállítás) gomb megnyomása után, megjelenik a kiindulási SETUP (Beállítás) képernyő. Lásd: <Kezdeti beállítás> (6. oldal). Magyar 3

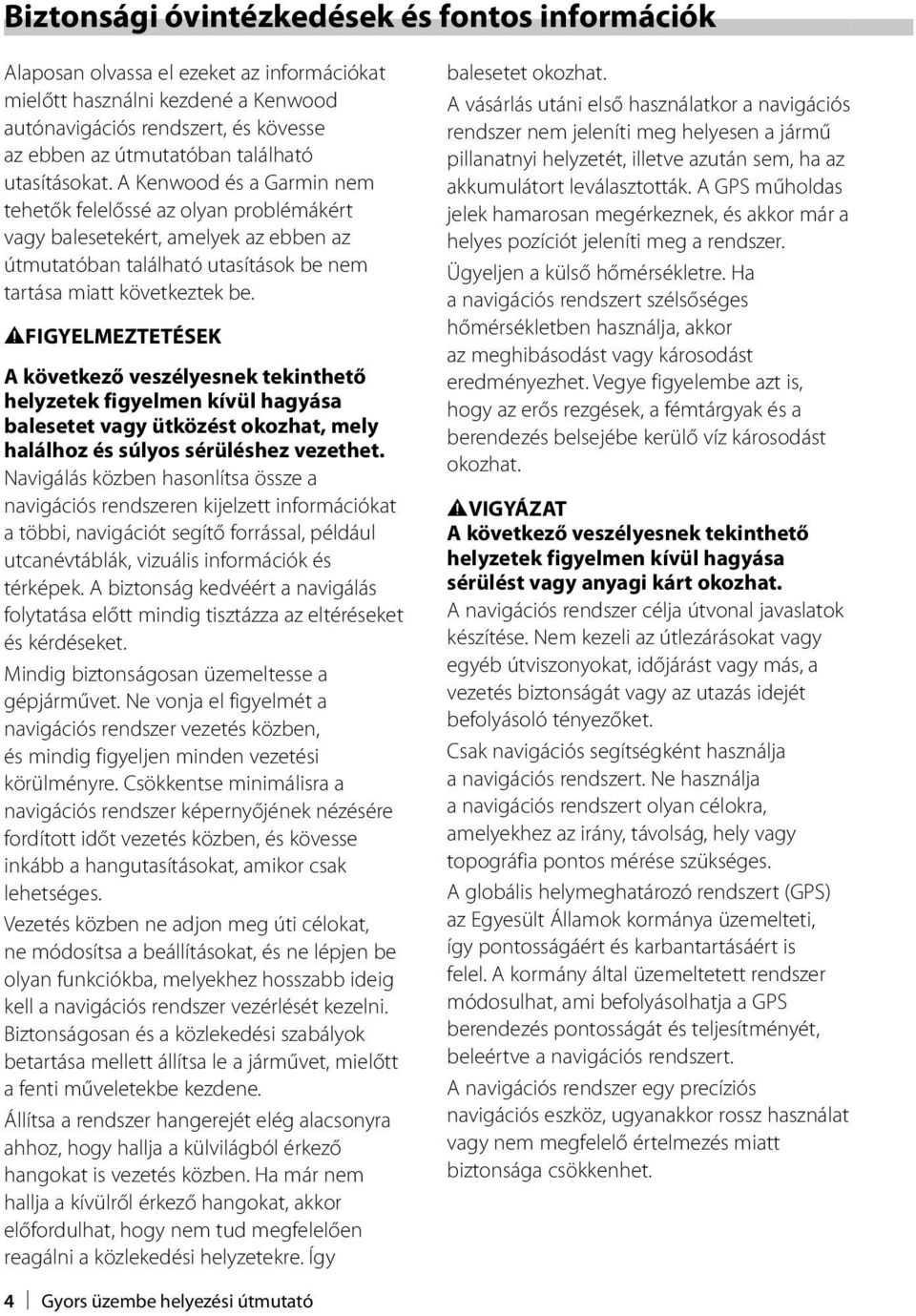

4 Biztonsági óvintézkedések és fontos információk Alaposan olvassa el ezeket az információkat mielőtt használni kezdené a Kenwood autónavigációs rendszert, és kövesse az ebben az útmutatóban található utasításokat. A Kenwood és a Garmin nem tehetők felelőssé az olyan problémákért vagy balesetekért, amelyek az ebben az útmutatóban található utasítások be nem tartása miatt következtek be. 2FIGYELMEZTETÉSEK A következő veszélyesnek tekinthető helyzetek figyelmen kívül hagyása balesetet vagy ütközést okozhat, mely halálhoz és súlyos sérüléshez vezethet. Navigálás közben hasonlítsa össze a navigációs rendszeren kijelzett információkat a többi, navigációt segítő forrással, például utcanévtáblák, vizuális információk és térképek. A biztonság kedvéért a navigálás folytatása előtt mindig tisztázza az eltéréseket és kérdéseket. Mindig biztonságosan üzemeltesse a gépjárművet. Ne vonja el figyelmét a navigációs rendszer vezetés közben, és mindig figyeljen minden vezetési körülményre. Csökkentse minimálisra a navigációs rendszer képernyőjének nézésére fordított időt vezetés közben, és kövesse inkább a hangutasításokat, amikor csak lehetséges. Vezetés közben ne adjon meg úti célokat, ne módosítsa a beállításokat, és ne lépjen be olyan funkciókba, melyekhez hosszabb ideig kell a navigációs rendszer vezérlését kezelni. Biztonságosan és a közlekedési szabályok betartása mellett állítsa le a járművet, mielőtt a fenti műveletekbe kezdene. Állítsa a rendszer hangerejét elég alacsonyra ahhoz, hogy hallja a külvilágból érkező hangokat is vezetés közben. Ha már nem hallja a kívülről érkező hangokat, akkor előfordulhat, hogy nem tud megfelelően reagálni a közlekedési helyzetekre. Így balesetet okozhat. A vásárlás utáni első használatkor a navigációs rendszer nem jeleníti meg helyesen a jármű pillanatnyi helyzetét, illetve azután sem, ha az akkumulátort leválasztották. A GPS műholdas jelek hamarosan megérkeznek, és akkor már a helyes pozíciót jeleníti meg a rendszer. Ügyeljen a külső hőmérsékletre. Ha a navigációs rendszert szélsőséges hőmérsékletben használja, akkor az meghibásodást vagy károsodást eredményezhet. Vegye figyelembe azt is, hogy az erős rezgések, a fémtárgyak és a berendezés belsejébe kerülő víz károsodást okozhat. 2VIGYÁZAT A következő veszélyesnek tekinthető helyzetek figyelmen kívül hagyása sérülést vagy anyagi kárt okozhat. A navigációs rendszer célja útvonal javaslatok készítése. Nem kezeli az útlezárásokat vagy egyéb útviszonyokat, időjárást vagy más, a vezetés biztonságát vagy az utazás idejét befolyásoló tényezőket. Csak navigációs segítségként használja a navigációs rendszert. Ne használja a navigációs rendszert olyan célokra, amelyekhez az irány, távolság, hely vagy topográfia pontos mérése szükséges. A globális helymeghatározó rendszert (GPS) az Egyesült Államok kormánya üzemelteti, így pontosságáért és karbantartásáért is felel. A kormány által üzemeltetett rendszer módosulhat, ami befolyásolhatja a GPS berendezés pontosságát és teljesítményét, beleértve a navigációs rendszert. A navigációs rendszer egy precíziós navigációs eszköz, ugyanakkor rossz használat vagy nem megfelelő értelmezés miatt biztonsága csökkenhet. 4 Gyors üzembe helyezési útmutató

5 FONTOS INFORMÁCIÓ Jármű akkumulátorának megóvása Ez a navigációs rendszer akkor használható, ha a gyújtáskulcs ON vagy ACC helyzetben van. Azonban az akkumulátor megóvása érdekében lehetőleg csak akkor használja, ha a motor is jár. Ha a navigációs rendszert hosszú ideig használja kikapcsolt motor mellett, akkor az akkumulátor lemerülhet. Térképadat információk A Garmin egyik célja az, hogy ügyfelei részére a legteljesebb és legpontosabb térképeket biztosítsa, melyek ésszerű költségek mellett elérhetők. Kormány és magán adatforrások kombinációját használjuk, amelyeket a termék leírásában és a felhasználó részére megjelenített jogvédelmi üzenetekben adunk meg. Minden adatforrás tartalmazhat néhány nem pontos vagy nem teljes információt. Néhány országban a teljes és pontos térképinformációk nem érhetők el vagy megfizethetetlenül drágák. Magyar 5

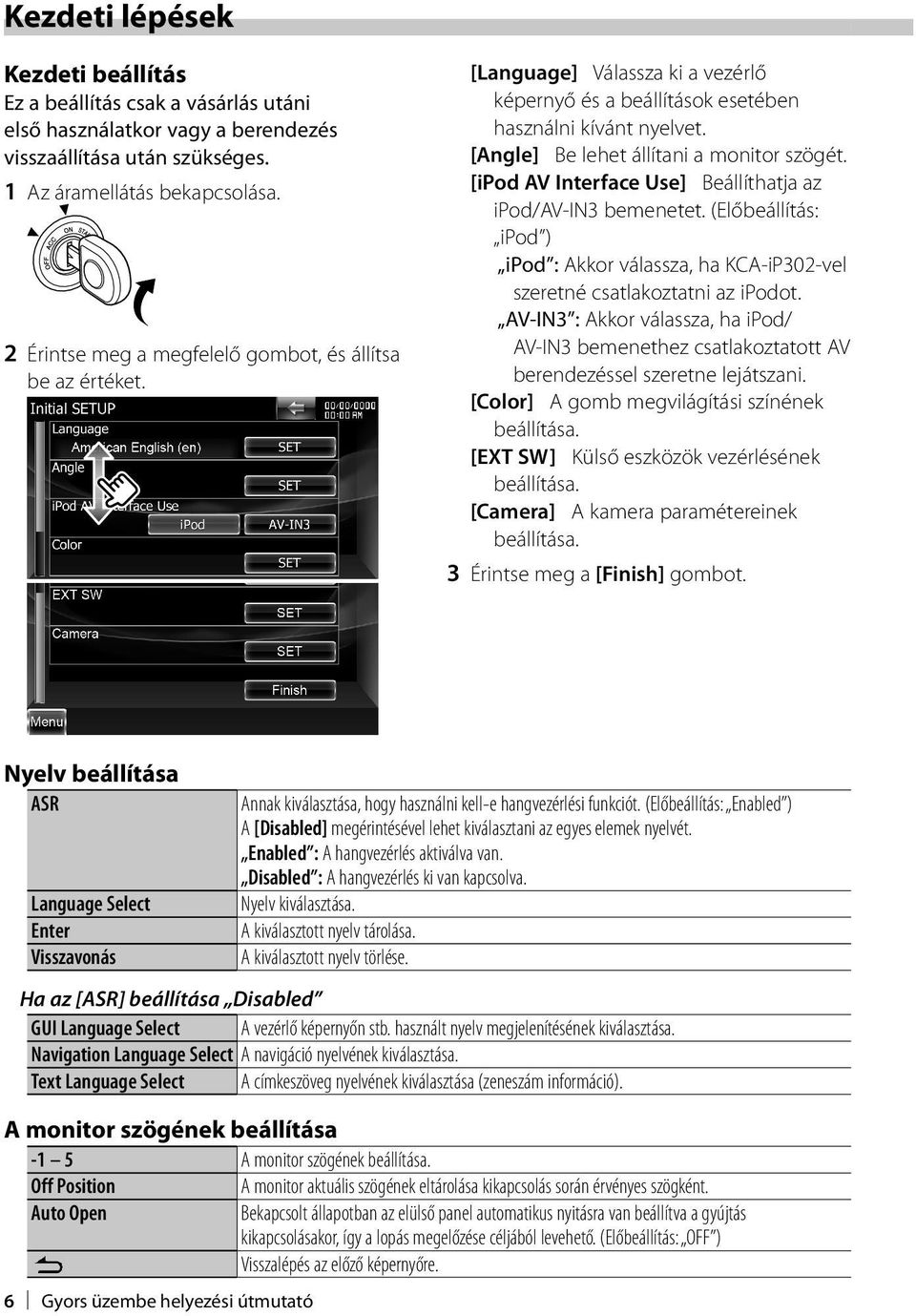

6 Kezdeti lépések Kezdeti beállítás Ez a beállítás csak a vásárlás utáni első használatkor vagy a berendezés visszaállítása után szükséges. 1 Az áramellátás bekapcsolása. 2 Érintse meg a megfelelő gombot, és állítsa be az értéket. [Language] Válassza ki a vezérlő képernyő és a beállítások esetében használni kívánt nyelvet. [Angle] Be lehet állítani a monitor szögét. [ipod AV Interface Use] Beállíthatja az ipod/av-in3 bemenetet. (Előbeállítás: ipod ) ipod : Akkor válassza, ha KCA-iP302-vel szeretné csatlakoztatni az ipodot. AV-IN3 : Akkor válassza, ha ipod/ AV-IN3 bemenethez csatlakoztatott AV berendezéssel szeretne lejátszani. [Color] A gomb megvilágítási színének beállítása. [EXT SW] Külső eszközök vezérlésének beállítása. [Camera] A kamera paramétereinek beállítása. 3 Érintse meg a [Finish] gombot. Nyelv beállítása ASR 6 Gyors üzembe helyezési útmutató Annak kiválasztása, hogy használni kell-e hangvezérlési funkciót. (Előbeállítás: Enabled ) A [Disabled] megérintésével lehet kiválasztani az egyes elemek nyelvét. Enabled : A hangvezérlés aktiválva van. Disabled : A hangvezérlés ki van kapcsolva. Nyelv kiválasztása. A kiválasztott nyelv tárolása. A kiválasztott nyelv törlése. Language Select Enter Visszavonás Ha az [ASR] beállítása Disabled GUI Language Select A vezérlő képernyőn stb. használt nyelv megjelenítésének kiválasztása. Navigation Language Select A navigáció nyelvének kiválasztása. Text Language Select A címkeszöveg nyelvének kiválasztása (zeneszám információ). A monitor szögének beállítása -1 5 A monitor szögének beállítása. Off Position A monitor aktuális szögének eltárolása kikapcsolás során érvényes szögként. Auto Open Bekapcsolt állapotban az elülső panel automatikus nyitásra van beállítva a gyújtás kikapcsolásakor, így a lopás megelőzése céljából levehető. (Előbeállítás: OFF ) Visszalépés az előző képernyőre.

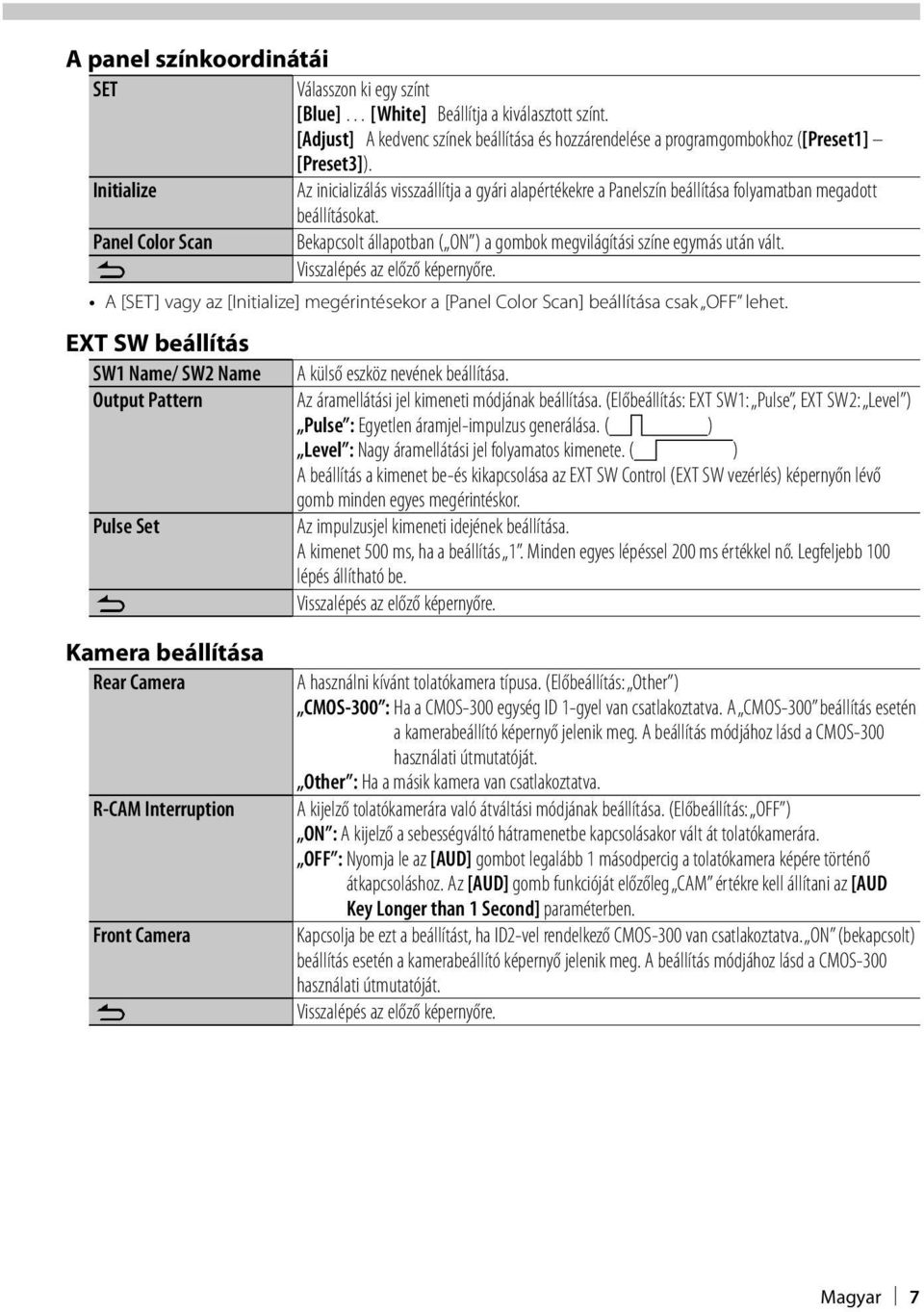

7 A panel színkoordinátái SET Válasszon ki egy színt [Blue] [White] Beállítja a kiválasztott színt. [Adjust] A kedvenc színek beállítása és hozzárendelése a programgombokhoz ([Preset1] [Preset3]). Initialize Az inicializálás visszaállítja a gyári alapértékekre a Panelszín beállítása folyamatban megadott beállításokat. Panel Color Scan Bekapcsolt állapotban ( ON ) a gombok megvilágítási színe egymás után vált. Visszalépés az előző képernyőre. A [SET] vagy az [Initialize] megérintésekor a [Panel Color Scan] beállítása csak OFF lehet. EXT SW beállítás SW1 Name/ SW2 Name Output Pattern Pulse Set A külső eszköz nevének beállítása. Az áramellátási jel kimeneti módjának beállítása. (Előbeállítás: EXT SW1: Pulse, EXT SW2: Level ) Pulse : Egyetlen áramjel-impulzus generálása. ( ) Level : Nagy áramellátási jel folyamatos kimenete. ( ) A beállítás a kimenet be-és kikapcsolása az EXT SW Control (EXT SW vezérlés) képernyőn lévő gomb minden egyes megérintéskor. Az impulzusjel kimeneti idejének beállítása. A kimenet 500 ms, ha a beállítás 1. Minden egyes lépéssel 200 ms értékkel nő. Legfeljebb 100 lépés állítható be. Visszalépés az előző képernyőre. Kamera beállítása Rear Camera R-CAM Interruption Front Camera A használni kívánt tolatókamera típusa. (Előbeállítás: Other ) CMOS-300 : Ha a CMOS-300 egység ID 1-gyel van csatlakoztatva. A CMOS-300 beállítás esetén a kamerabeállító képernyő jelenik meg. A beállítás módjához lásd a CMOS-300 használati útmutatóját. Other : Ha a másik kamera van csatlakoztatva. A kijelző tolatókamerára való átváltási módjának beállítása. (Előbeállítás: OFF ) ON : A kijelző a sebességváltó hátramenetbe kapcsolásakor vált át tolatókamerára. OFF : Nyomja le az [AUD] gombot legalább 1 másodpercig a tolatókamera képére történő átkapcsoláshoz. Az [AUD] gomb funkcióját előzőleg CAM értékre kell állítani az [AUD Key Longer than 1 Second] paraméterben. Kapcsolja be ezt a beállítást, ha ID2-vel rendelkező CMOS-300 van csatlakoztatva. ON (bekapcsolt) beállítás esetén a kamerabeállító képernyő jelenik meg. A beállítás módjához lásd a CMOS-300 használati útmutatóját. Visszalépés az előző képernyőre. Magyar 7

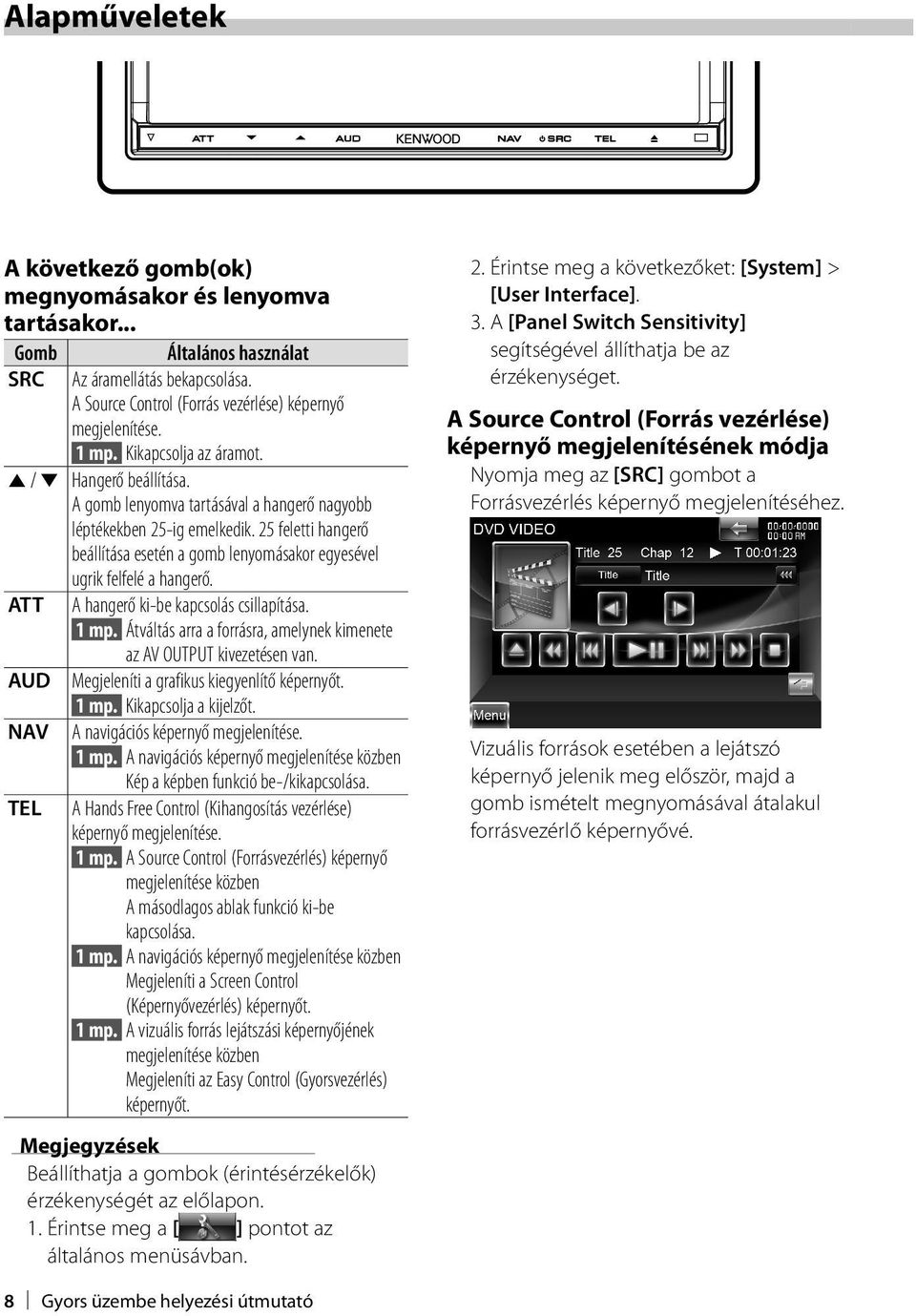

8 Alapműveletek A következő gomb(ok) megnyomásakor és lenyomva tartásakor... Gomb Általános használat SRC Az áramellátás bekapcsolása. A Source Control (Forrás vezérlése) képernyő megjelenítése. 1 mp. Kikapcsolja az áramot. 5 / Hangerő beállítása. A gomb lenyomva tartásával a hangerő nagyobb léptékekben 25-ig emelkedik. 25 feletti hangerő beállítása esetén a gomb lenyomásakor egyesével ugrik felfelé a hangerő. ATT A hangerő ki-be kapcsolás csillapítása. 1 mp. Átváltás arra a forrásra, amelynek kimenete az AV OUTPUT kivezetésen van. AUD Megjeleníti a grafikus kiegyenlítő képernyőt. 1 mp. Kikapcsolja a kijelzőt. NAV A navigációs képernyő megjelenítése. 1 mp. A navigációs képernyő megjelenítése közben Kép a képben funkció be-/kikapcsolása. TEL A Hands Free Control (Kihangosítás vezérlése) képernyő megjelenítése. 1 mp. A Source Control (Forrásvezérlés) képernyő megjelenítése közben A másodlagos ablak funkció ki-be kapcsolása. 1 mp. A navigációs képernyő megjelenítése közben Megjeleníti a Screen Control (Képernyővezérlés) képernyőt. 1 mp. A vizuális forrás lejátszási képernyőjének megjelenítése közben Megjeleníti az Easy Control (Gyorsvezérlés) képernyőt. Megjegyzések Beállíthatja a gombok (érintésérzékelők) érzékenységét az előlapon. 1. Érintse meg a [ ] pontot az általános menüsávban. 2. Érintse meg a következőket: [System] > [User Interface]. 3. A [Panel Switch Sensitivity] segítségével állíthatja be az érzékenységet. A Source Control (Forrás vezérlése) képernyő megjelenítésének módja Nyomja meg az [SRC] gombot a Forrásvezérlés képernyő megjelenítéséhez. Vizuális források esetében a lejátszó képernyő jelenik meg először, majd a gomb ismételt megnyomásával átalakul forrásvezérlő képernyővé. 8 Gyors üzembe helyezési útmutató

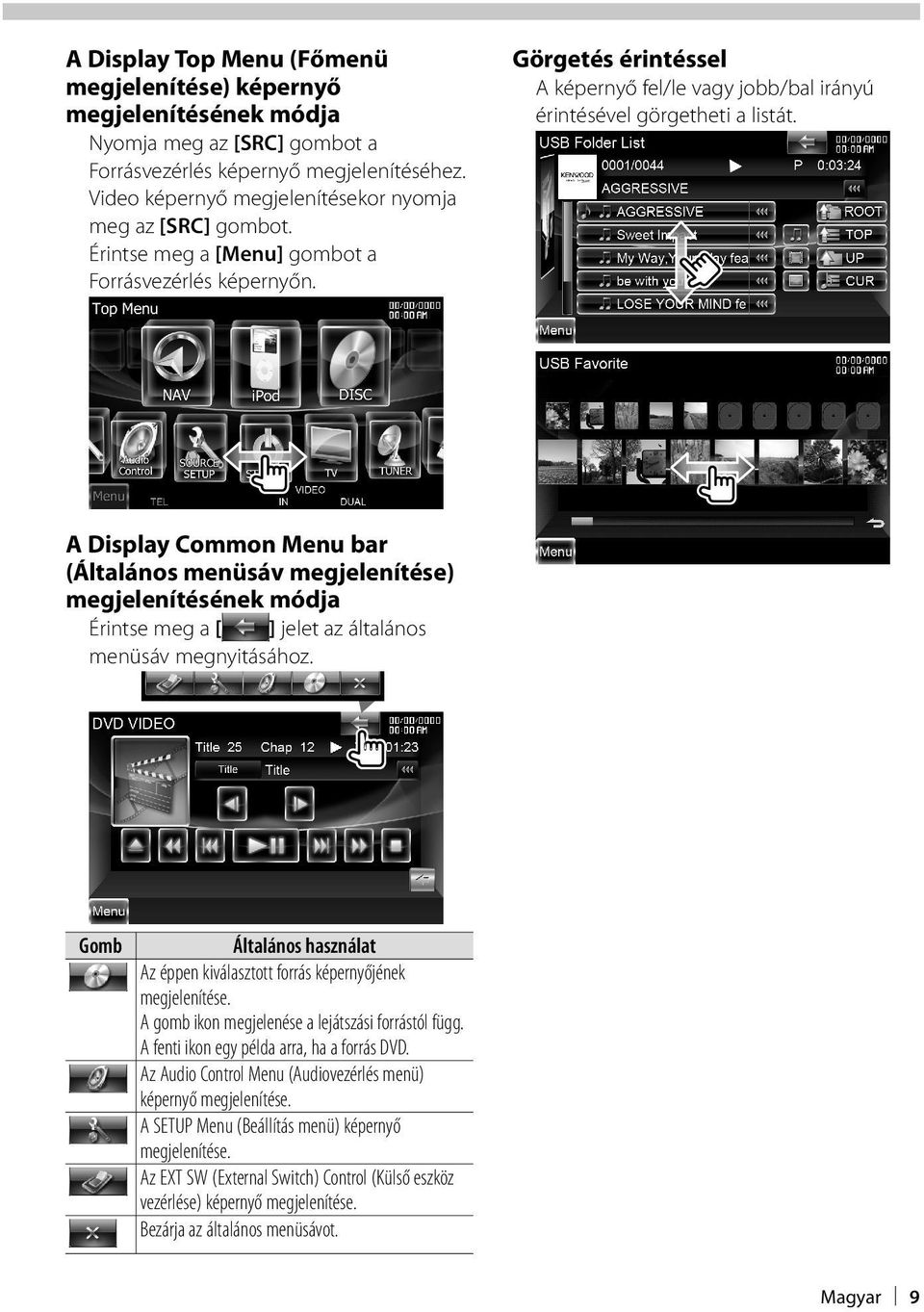

9 A Display Top Menu (Főmenü megjelenítése) képernyő megjelenítésének módja Nyomja meg az [SRC] gombot a Forrásvezérlés képernyő megjelenítéséhez. Video képernyő megjelenítésekor nyomja meg az [SRC] gombot. Érintse meg a [Menu] gombot a Forrásvezérlés képernyőn. Görgetés érintéssel A képernyő fel/le vagy jobb/bal irányú érintésével görgetheti a listát. A Display Common Menu bar (Általános menüsáv megjelenítése) megjelenítésének módja Érintse meg a [ ] jelet az általános menüsáv megnyitásához. Gomb Általános használat Az éppen kiválasztott forrás képernyőjének megjelenítése. A gomb ikon megjelenése a lejátszási forrástól függ. A fenti ikon egy példa arra, ha a forrás DVD. Az Audio Control Menu (Audiovezérlés menü) képernyő megjelenítése. A SETUP Menu (Beállítás menü) képernyő megjelenítése. Az EXT SW (External Switch) Control (Külső eszköz vezérlése) képernyő megjelenítése. Bezárja az általános menüsávot. Magyar 9

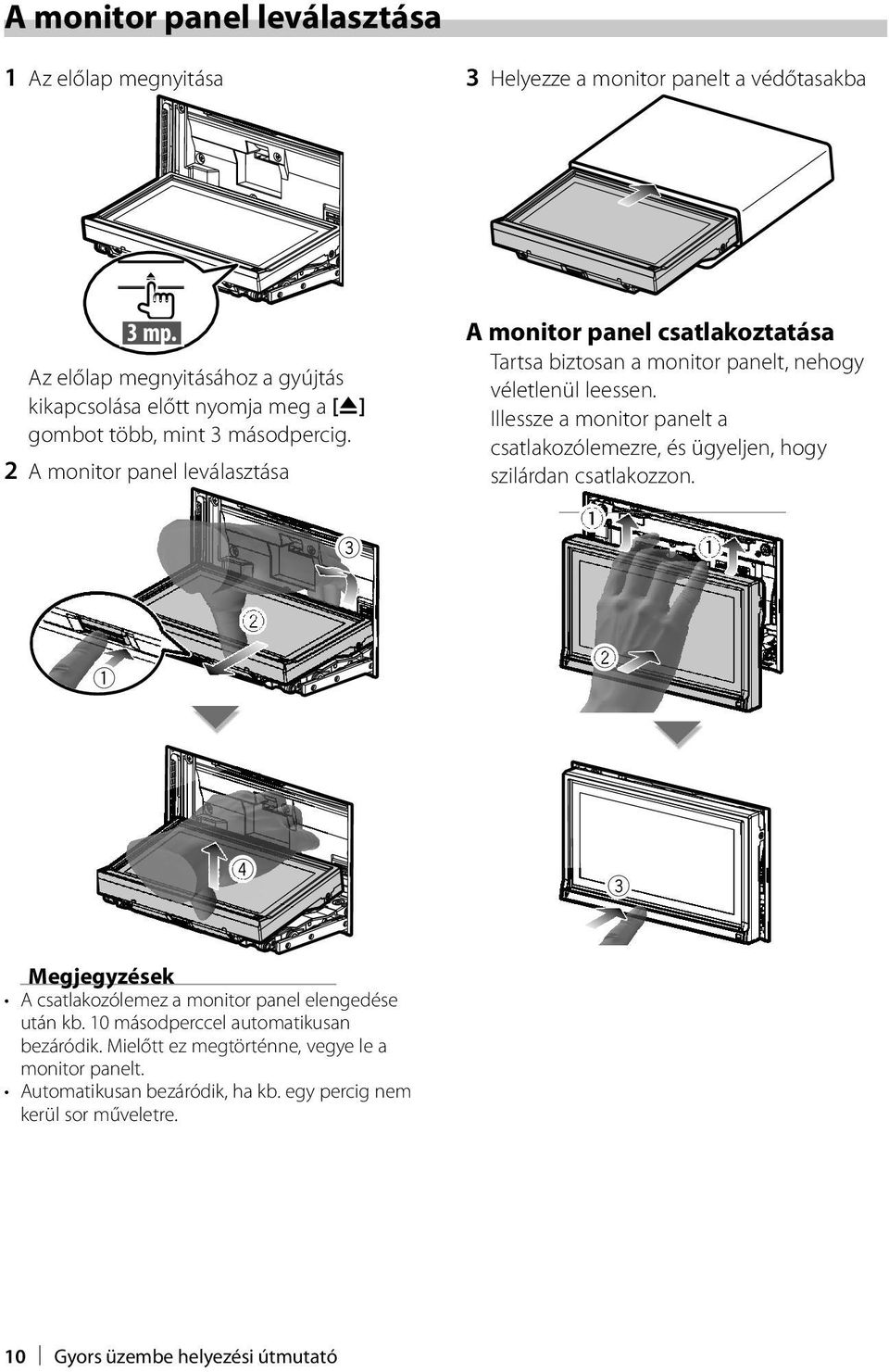

10 A monitor panel leválasztása 1 Az előlap megnyitása 3 Helyezze a monitor panelt a védőtasakba 0 3 mp. A monitor panel csatlakoztatása Az előlap megnyitásához a gyújtás kikapcsolása előtt nyomja meg a [0] gombot több, mint 3 másodpercig. 2 A monitor panel leválasztása 3 Tartsa biztosan a monitor panelt, nehogy véletlenül leessen. Illessze a monitor panelt a csatlakozólemezre, és ügyeljen, hogy szilárdan csatlakozzon Megjegyzések A csatlakozólemez a monitor panel elengedése után kb. 10 másodperccel automatikusan bezáródik. Mielőtt ez megtörténne, vegye le a monitor panelt. Automatikusan bezáródik, ha kb. egy percig nem kerül sor műveletre. 10 Gyors üzembe helyezési útmutató DNX9280BT_Q-E_00_Hungarian.indd 10 11/01/07 11:52

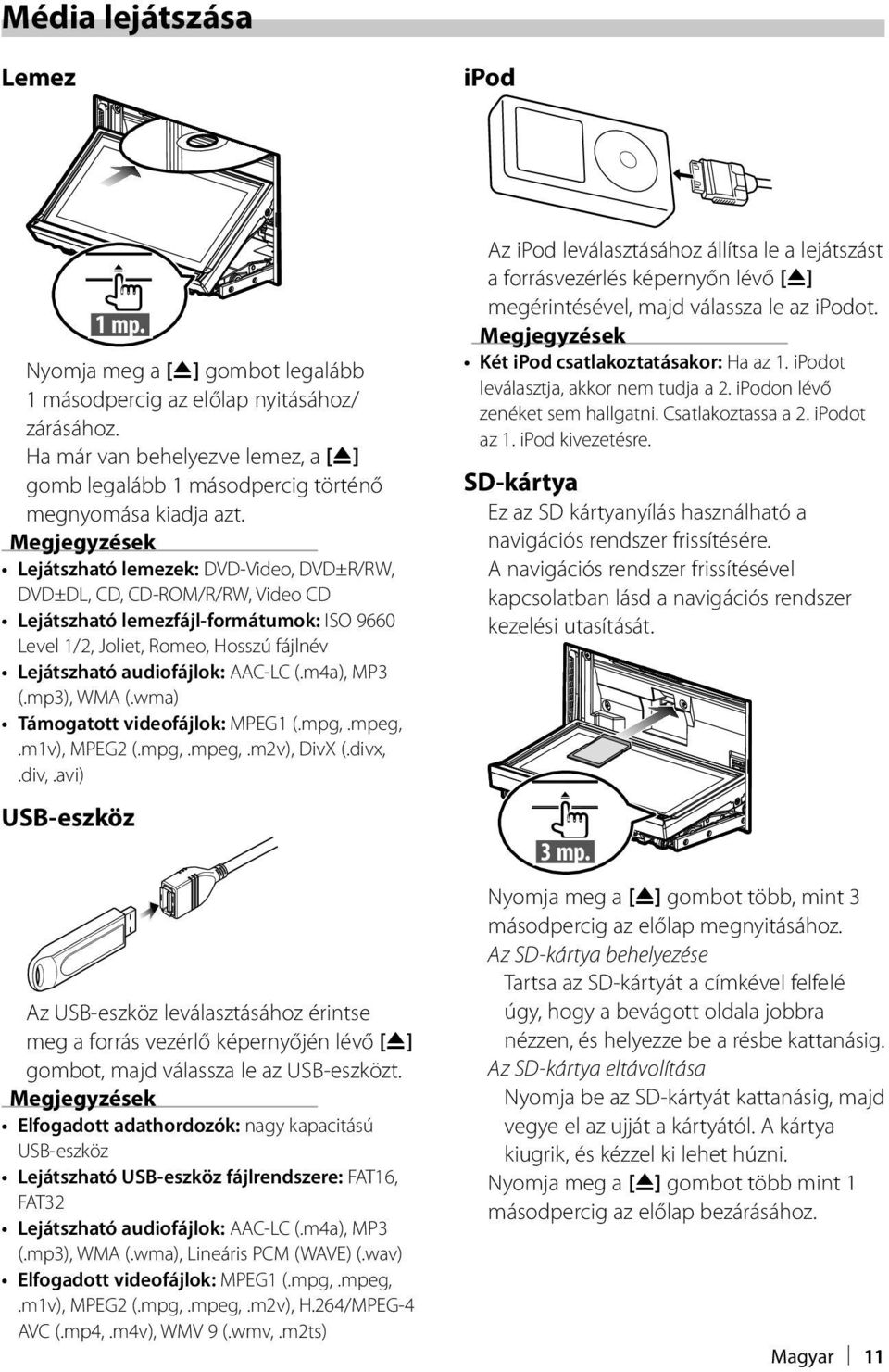

11 Média lejátszása Lemez ipod 0 1 mp. Nyomja meg a [0] gombot legalább 1 másodpercig az előlap nyitásához/ zárásához. Ha már van behelyezve lemez, a [0] gomb legalább 1 másodpercig történő megnyomása kiadja azt. Megjegyzések Lejátszható lemezek: DVD-Video, DVD±R/RW, DVD±DL, CD, CD-ROM/R/RW, Video CD Lejátszható lemezfájl-formátumok: ISO 9660 Level 1/2, Joliet, Romeo, Hosszú fájlnév Lejátszható audiofájlok: AAC-LC (.m4a), MP3 (.mp3), WMA (.wma) Támogatott videofájlok: MPEG1 (.mpg,.mpeg,.m1v), MPEG2 (.mpg,.mpeg,.m2v), DivX (.divx,.div,.avi) USB-eszköz Az USB-eszköz leválasztásához érintse meg a forrás vezérlő képernyőjén lévő [0] gombot, majd válassza le az USB-eszközt. Megjegyzések Elfogadott adathordozók: nagy kapacitású USB-eszköz Lejátszható USB-eszköz fájlrendszere: FAT16, FAT32 Lejátszható audiofájlok: AAC-LC (.m4a), MP3 (.mp3), WMA (.wma), Lineáris PCM (WAVE) (.wav) Elfogadott videofájlok: MPEG1 (.mpg,.mpeg,.m1v), MPEG2 (.mpg,.mpeg,.m2v), H.264/MPEG-4 AVC (.mp4,.m4v), WMV 9 (.wmv,.m2ts) Az ipod leválasztásához állítsa le a lejátszást a forrásvezérlés képernyőn lévő [0] megérintésével, majd válassza le az ipodot. Megjegyzések Két ipod csatlakoztatásakor: Ha az 1. ipodot leválasztja, akkor nem tudja a 2. ipodon lévő zenéket sem hallgatni. Csatlakoztassa a 2. ipodot az 1. ipod kivezetésre. SD-kártya Ez az SD kártyanyílás használható a navigációs rendszer frissítésére. A navigációs rendszer frissítésével kapcsolatban lásd a navigációs rendszer kezelési utasítását. 0 3 mp. Nyomja meg a [0] gombot több, mint 3 másodpercig az előlap megnyitásához. Az SD-kártya behelyezése Tartsa az SD-kártyát a címkével felfelé úgy, hogy a bevágott oldala jobbra nézzen, és helyezze be a résbe kattanásig. Az SD-kártya eltávolítása Nyomja be az SD-kártyát kattanásig, majd vegye el az ujját a kártyától. A kártya kiugrik, és kézzel ki lehet húzni. Nyomja meg a [0] gombot több mint 1 másodpercig az előlap bezárásához. Magyar 11

12 Média lejátszása A hallgatott zene vezérlése a forrásvezérlés képernyőn. DVD VCD CD DVD adathordozó CTRL/ Slider Vezérlési mód átváltása gomb vagy csúszka módra. Hand Lehetővé teszi az ipod működtetését az ipod vezérlőeszközeivel. (Ha két ipod van csatlakoztatva, akkor a 2. ipod nem választható ki.) Device A két csatlakoztatott ipod között vált. A többfunkciós sáv bezárása. USB-eszköz ipod Hallgatni kívánt fájl keresése 1 Listakeresés indítása DVD adathordozó Gomb Általános használat 38 Lejátszás és megszakítás. 7 A lejátszás leállítása. Amikor a legközelebbi lejátszáskor kétszer megérinti, a lemez lejátszása az elejéről kezdődik. 0 Kiadja vagy leválasztja az adathordozót. 4 / Keresi az előző/következő tartalmat. 1 / Gyors előre- és hátraléptetés. / Lassú előre- és hátraléptetés. / Mappa kiválasztása. Váltás a lejátszási képernyőre. A többfunkciós sáv megnyitása Több funkció #/# Átkapcsolás a többfunkciós kijelzőre. TREP/ CREP/ Bekapcsolja az ismételt lejátszási REP/ FREP műveleteket. RDM A véletlenszerű lejátszás indítása vagy leállítása. ARDM A véletlenszerű albumlejátszás indítása vagy leállítása. TIME Bekapcsolja a lejátszási idő kijelzést. PBC A PBC funkció be- és kikapcsolása. INFO Zenei információkat jelenít meg. A mappalista megjelenítése. USB-eszköz Érintse meg a [ ] jelet a többfunkciós sáv megnyitásához. [Music]: A zenei lista megjelenítése. [Video]: A video lista megjelenítése. [Picture]: Megjeleníti a Miniatűr nézegetőt. [Folder]: A mappalista megjelenítése. ipod Érintse meg a [ ] jelet a többfunkciós sáv megnyitásához. [Music]: A zenekategóriák listájának megjelenítése. [Video]: A videokategóriák listájának megjelenítése. (Ha két ipod van csatlakoztatva, akkor a 2. ipod nem választható ki.) 12 Gyors üzembe helyezési útmutató

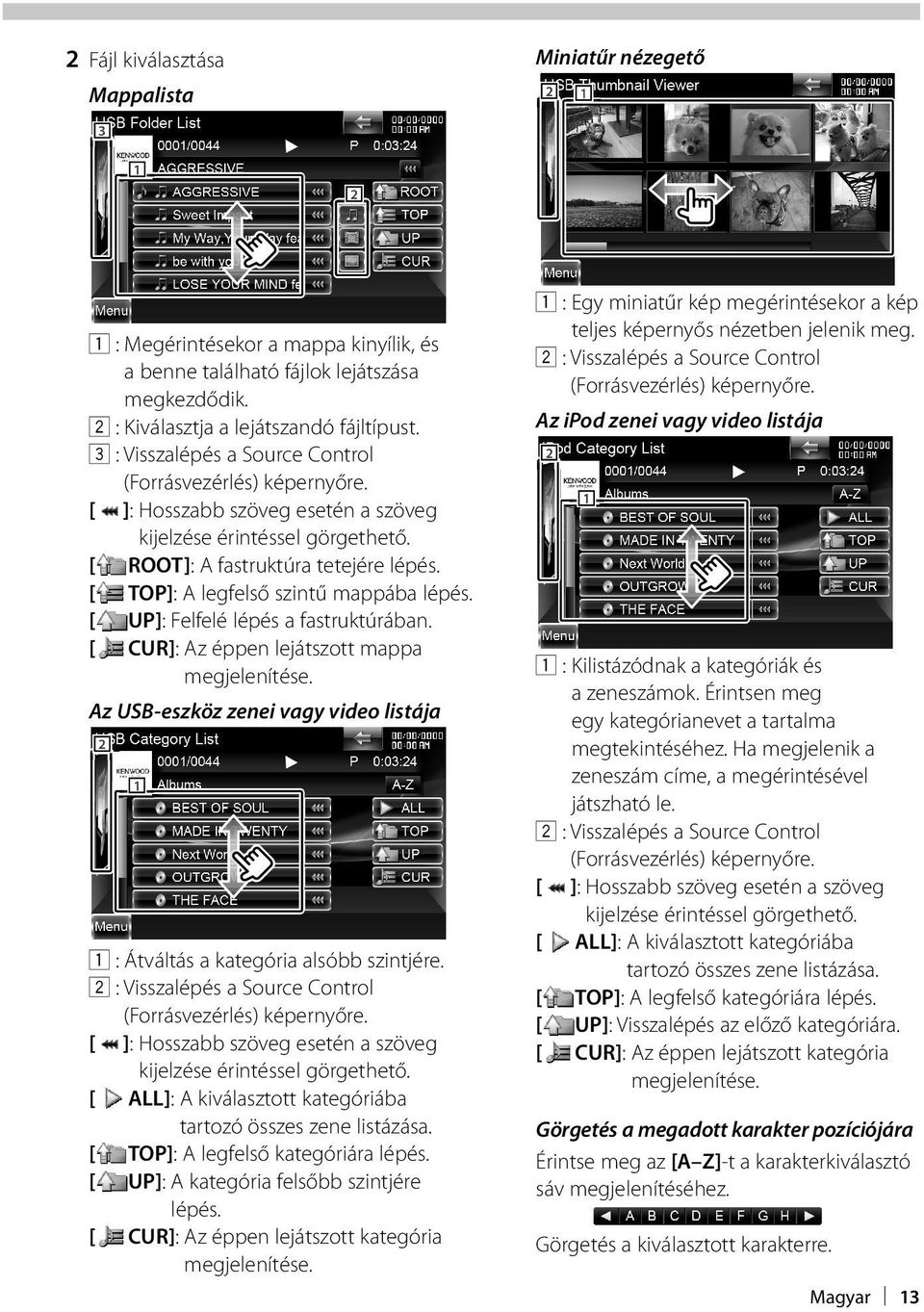

13 2 Fájl kiválasztása Mappalista Miniatűr nézegető : Megérintésekor a mappa kinyílik, és a benne található fájlok lejátszása megkezdődik. 2 : Kiválasztja a lejátszandó fájltípust. 3 : Visszalépés a Source Control (Forrásvezérlés) képernyőre. [ ]: Hosszabb szöveg esetén a szöveg kijelzése érintéssel görgethető. [ ROOT]: A fastruktúra tetejére lépés. [ TOP]: A legfelső szintű mappába lépés. [ UP]: Felfelé lépés a fastruktúrában. [ CUR]: Az éppen lejátszott mappa megjelenítése. Az USB-eszköz zenei vagy video listája : Átváltás a kategória alsóbb szintjére. 2 : Visszalépés a Source Control (Forrásvezérlés) képernyőre. [ ]: Hosszabb szöveg esetén a szöveg kijelzése érintéssel görgethető. [ ALL]: A kiválasztott kategóriába tartozó összes zene listázása. [ TOP]: A legfelső kategóriára lépés. [ UP]: A kategória felsőbb szintjére lépés. [ CUR]: Az éppen lejátszott kategória megjelenítése. 1 : Egy miniatűr kép megérintésekor a kép teljes képernyős nézetben jelenik meg. 2 : Visszalépés a Source Control (Forrásvezérlés) képernyőre. Az ipod zenei vagy video listája : Kilistázódnak a kategóriák és a zeneszámok. Érintsen meg egy kategórianevet a tartalma megtekintéséhez. Ha megjelenik a zeneszám címe, a megérintésével játszható le. 2 : Visszalépés a Source Control (Forrásvezérlés) képernyőre. [ ]: Hosszabb szöveg esetén a szöveg kijelzése érintéssel görgethető. [ ALL]: A kiválasztott kategóriába tartozó összes zene listázása. [ TOP]: A legfelső kategóriára lépés. [ UP]: Visszalépés az előző kategóriára. [ CUR]: Az éppen lejátszott kategória megjelenítése. Görgetés a megadott karakter pozíciójára Érintse meg az [A Z]-t a karakterkiválasztó sáv megjelenítéséhez. Görgetés a kiválasztott karakterre. Magyar 13

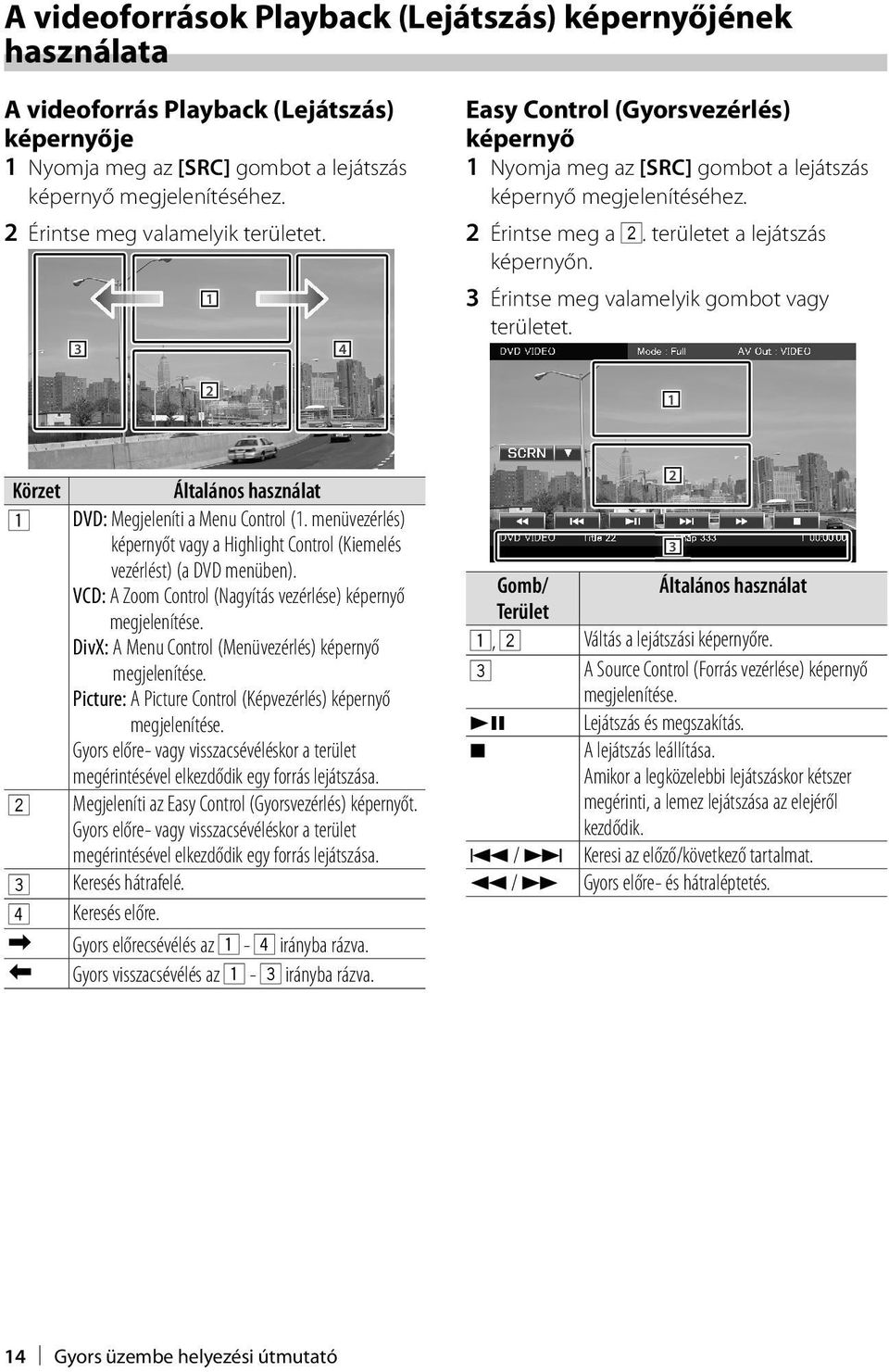

14 A videoforrások Playback (Lejátszás) képernyőjének használata A videoforrás Playback (Lejátszás) képernyője 1 Nyomja meg az [SRC] gombot a lejátszás képernyő megjelenítéséhez. 2 Érintse meg valamelyik területet Easy Control (Gyorsvezérlés) képernyő 1 Nyomja meg az [SRC] gombot a lejátszás képernyő megjelenítéséhez. 2 Érintse meg a 2. területet a lejátszás képernyőn. 3 Érintse meg valamelyik gombot vagy területet. 1 Körzet Általános használat 1 DVD: Megjeleníti a Menu Control (1. menüvezérlés) képernyőt vagy a Highlight Control (Kiemelés vezérlést) (a DVD menüben). VCD: A Zoom Control (Nagyítás vezérlése) képernyő megjelenítése. DivX: A Menu Control (Menüvezérlés) képernyő megjelenítése. Picture: A Picture Control (Képvezérlés) képernyő megjelenítése. Gyors előre- vagy visszacsévéléskor a terület megérintésével elkezdődik egy forrás lejátszása. 2 Megjeleníti az Easy Control (Gyorsvezérlés) képernyőt. Gyors előre- vagy visszacsévéléskor a terület megérintésével elkezdődik egy forrás lejátszása. 3 Keresés hátrafelé. 4 Keresés előre. \ Gyors előrecsévélés az 1-4 irányba rázva. Gyors visszacsévélés az 1-3 irányba rázva. Gomb/ Általános használat Terület 1, 2 Váltás a lejátszási képernyőre. 3 A Source Control (Forrás vezérlése) képernyő megjelenítése. 38 Lejátszás és megszakítás. 7 A lejátszás leállítása. Amikor a legközelebbi lejátszáskor kétszer megérinti, a lemez lejátszása az elejéről kezdődik. 4 / Keresi az előző/következő tartalmat. 1 / Gyors előre- és hátraléptetés Gyors üzembe helyezési útmutató

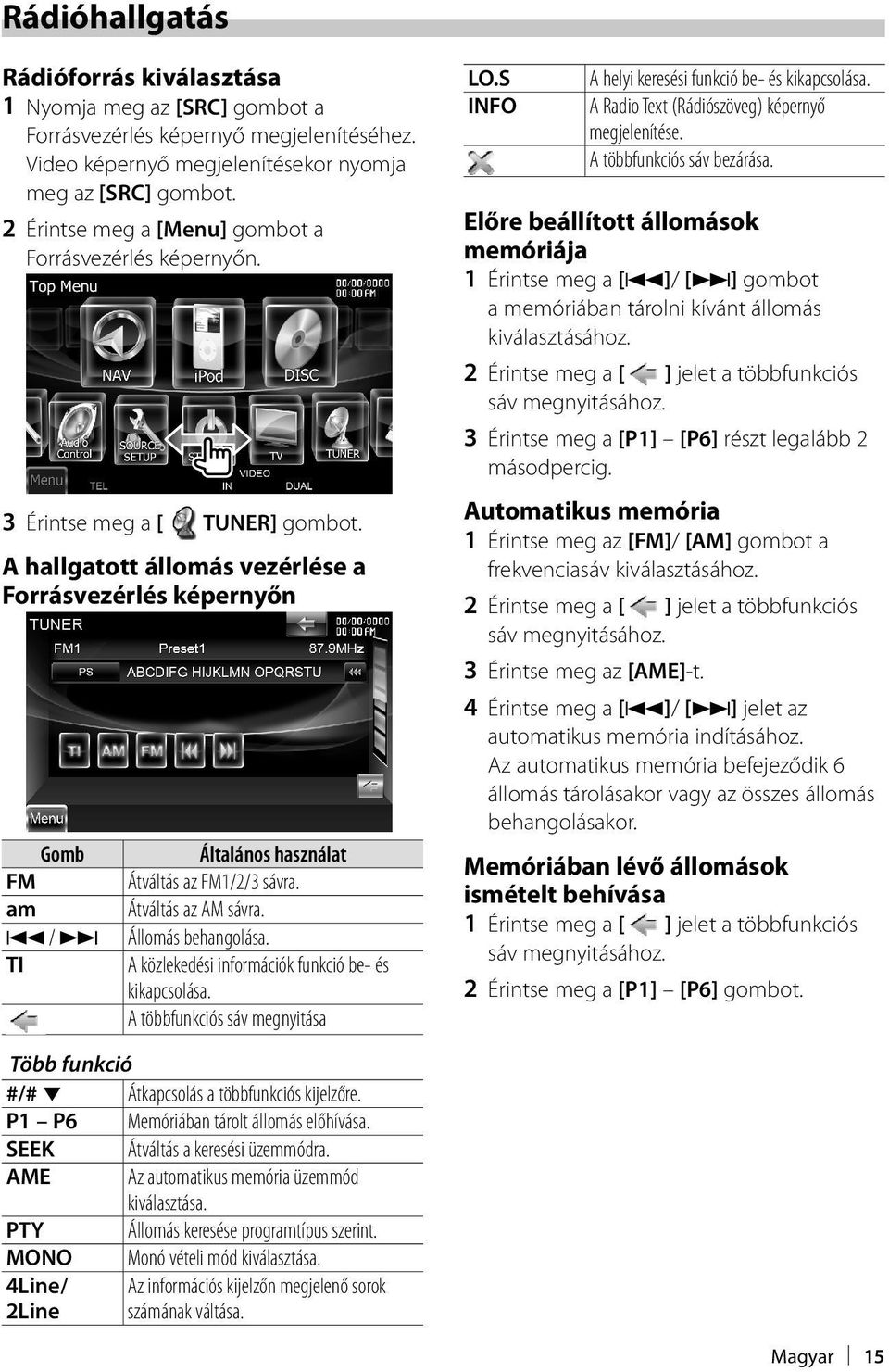

15 Rádióhallgatás Rádióforrás kiválasztása 1 Nyomja meg az [SRC] gombot a Forrásvezérlés képernyő megjelenítéséhez. Video képernyő megjelenítésekor nyomja meg az [SRC] gombot. 2 Érintse meg a [Menu] gombot a Forrásvezérlés képernyőn. 3 Érintse meg a [ TUNER] gombot. A hallgatott állomás vezérlése a Forrásvezérlés képernyőn Gomb Általános használat FM Átváltás az FM1/2/3 sávra. am Átváltás az AM sávra. 4 / Állomás behangolása. TI A közlekedési információk funkció be- és kikapcsolása. A többfunkciós sáv megnyitása LO.S INFO A helyi keresési funkció be- és kikapcsolása. A Radio Text (Rádiószöveg) képernyő megjelenítése. A többfunkciós sáv bezárása. Előre beállított állomások memóriája 1 Érintse meg a [4]/ [ ] gombot a memóriában tárolni kívánt állomás kiválasztásához. 2 Érintse meg a [ ] jelet a többfunkciós sáv megnyitásához. 3 Érintse meg a [P1] [P6] részt legalább 2 másodpercig. Automatikus memória 1 Érintse meg az [FM]/ [AM] gombot a frekvenciasáv kiválasztásához. 2 Érintse meg a [ ] jelet a többfunkciós sáv megnyitásához. 3 Érintse meg az [AME]-t. 4 Érintse meg a [4]/ [ ] jelet az automatikus memória indításához. Az automatikus memória befejeződik 6 állomás tárolásakor vagy az összes állomás behangolásakor. Memóriában lévő állomások ismételt behívása 1 Érintse meg a [ ] jelet a többfunkciós sáv megnyitásához. 2 Érintse meg a [P1] [P6] gombot. Több funkció #/# Átkapcsolás a többfunkciós kijelzőre. P1 P6 Memóriában tárolt állomás előhívása. SEEK Átváltás a keresési üzemmódra. AME Az automatikus memória üzemmód kiválasztása. PTY Állomás keresése programtípus szerint. MONO Monó vételi mód kiválasztása. 4Line/ 2Line Az információs kijelzőn megjelenő sorok számának váltása. Magyar 15

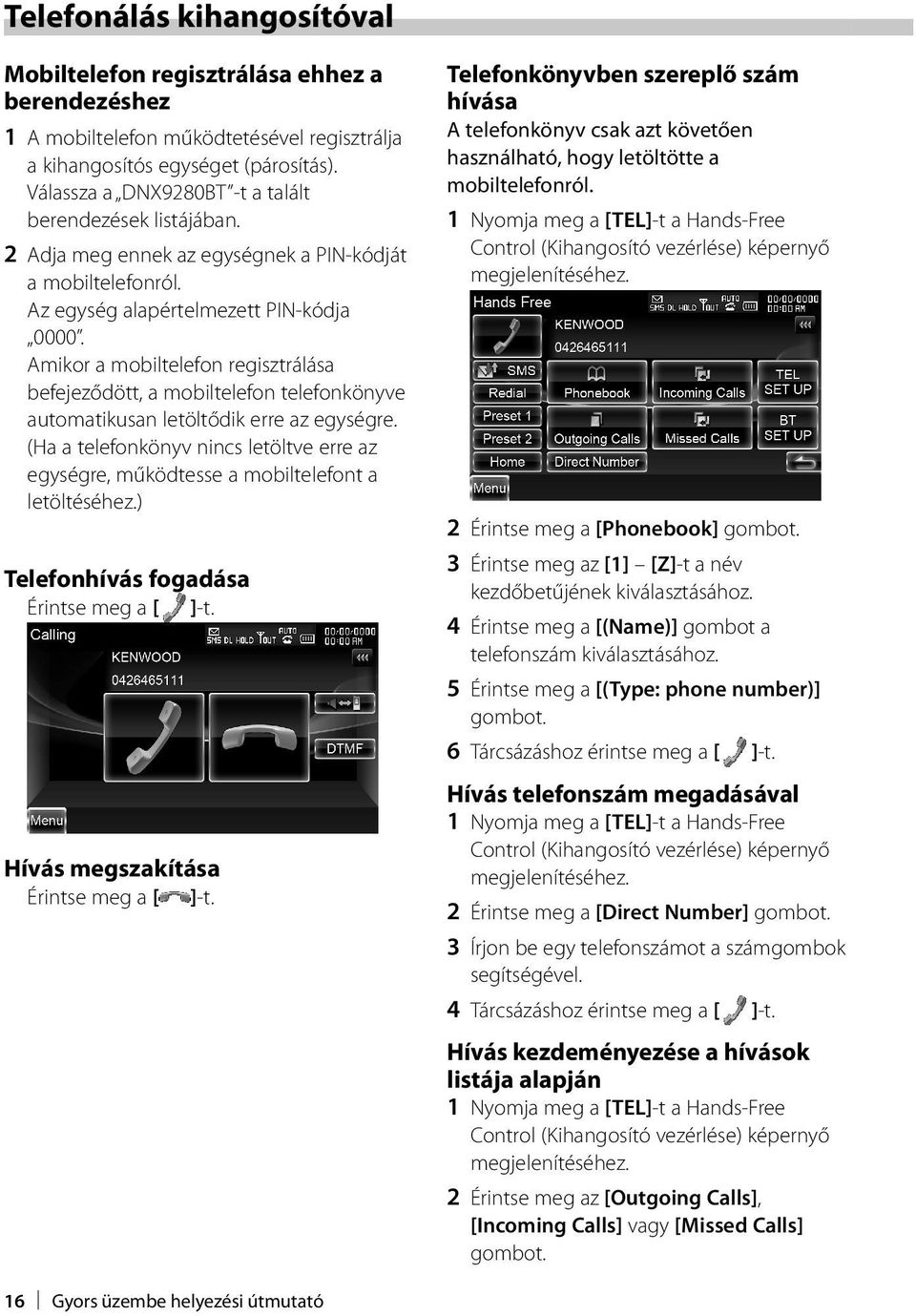

16 Telefonálás kihangosítóval Mobiltelefon regisztrálása ehhez a berendezéshez 1 A mobiltelefon működtetésével regisztrálja a kihangosítós egységet (párosítás). Válassza a DNX9280BT -t a talált berendezések listájában. 2 Adja meg ennek az egységnek a PIN-kódját a mobiltelefonról. Az egység alapértelmezett PIN-kódja Amikor a mobiltelefon regisztrálása befejeződött, a mobiltelefon telefonkönyve automatikusan letöltődik erre az egységre. (Ha a telefonkönyv nincs letöltve erre az egységre, működtesse a mobiltelefont a letöltéséhez.) Telefonhívás fogadása Érintse meg a [ ]-t. Hívás megszakítása Érintse meg a [ ]-t. Telefonkönyvben szereplő szám hívása A telefonkönyv csak azt követően használható, hogy letöltötte a mobiltelefonról. 1 Nyomja meg a [TEL]-t a Hands-Free Control (Kihangosító vezérlése) képernyő megjelenítéséhez. 2 Érintse meg a [Phonebook] gombot. 3 Érintse meg az [1] [Z]-t a név kezdőbetűjének kiválasztásához. 4 Érintse meg a [(Name)] gombot a telefonszám kiválasztásához. 5 Érintse meg a [(Type: phone number)] gombot. 6 Tárcsázáshoz érintse meg a [ ]-t. Hívás telefonszám megadásával 1 Nyomja meg a [TEL]-t a Hands-Free Control (Kihangosító vezérlése) képernyő megjelenítéséhez. 2 Érintse meg a [Direct Number] gombot. 3 Írjon be egy telefonszámot a számgombok segítségével. 4 Tárcsázáshoz érintse meg a [ ]-t. Hívás kezdeményezése a hívások listája alapján 1 Nyomja meg a [TEL]-t a Hands-Free Control (Kihangosító vezérlése) képernyő megjelenítéséhez. 2 Érintse meg az [Outgoing Calls], [Incoming Calls] vagy [Missed Calls] gombot. 16 Gyors üzembe helyezési útmutató

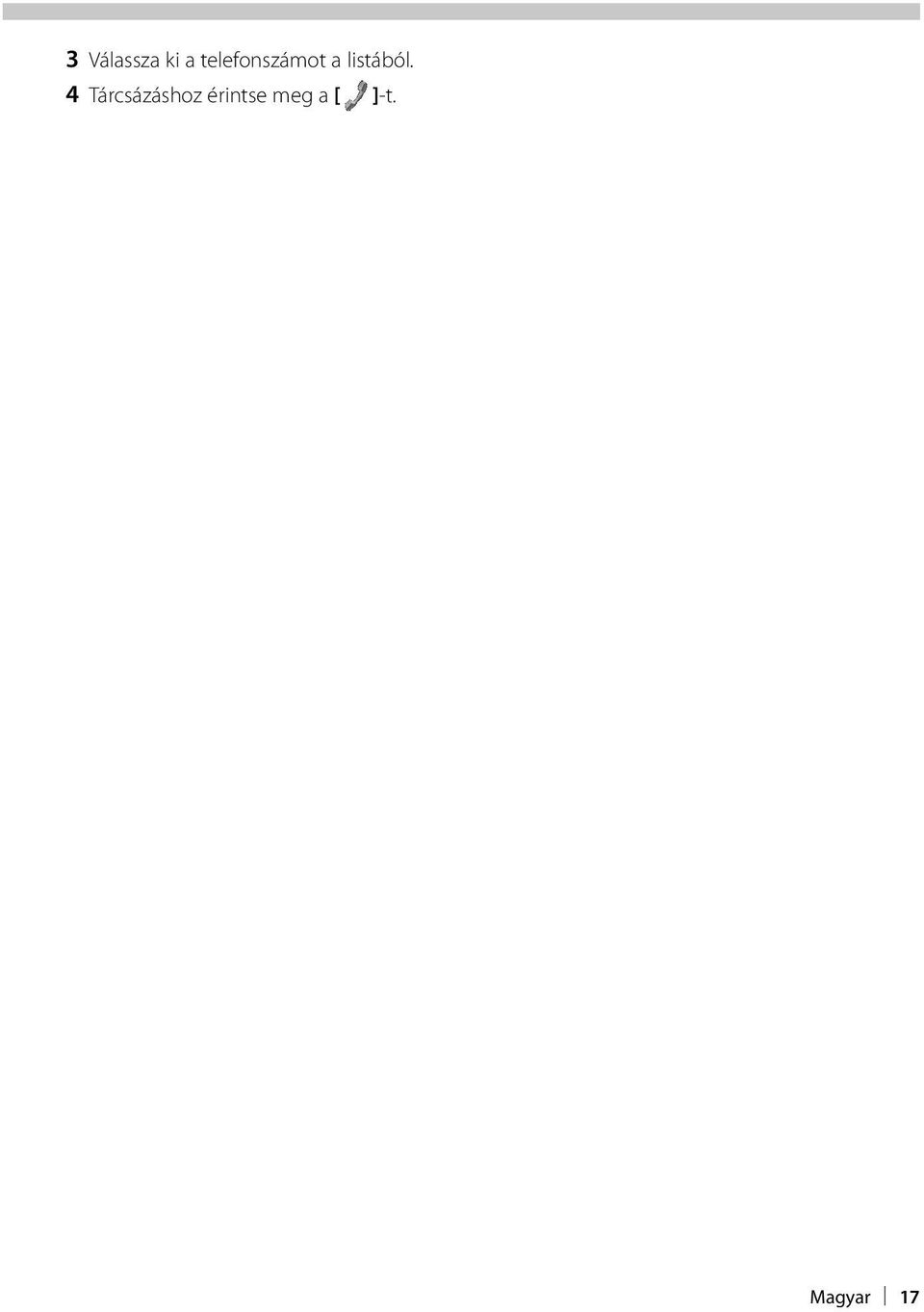

17 3 Válassza ki a telefonszámot a listából. 4 Tárcsázáshoz érintse meg a [ ]-t. Magyar 17

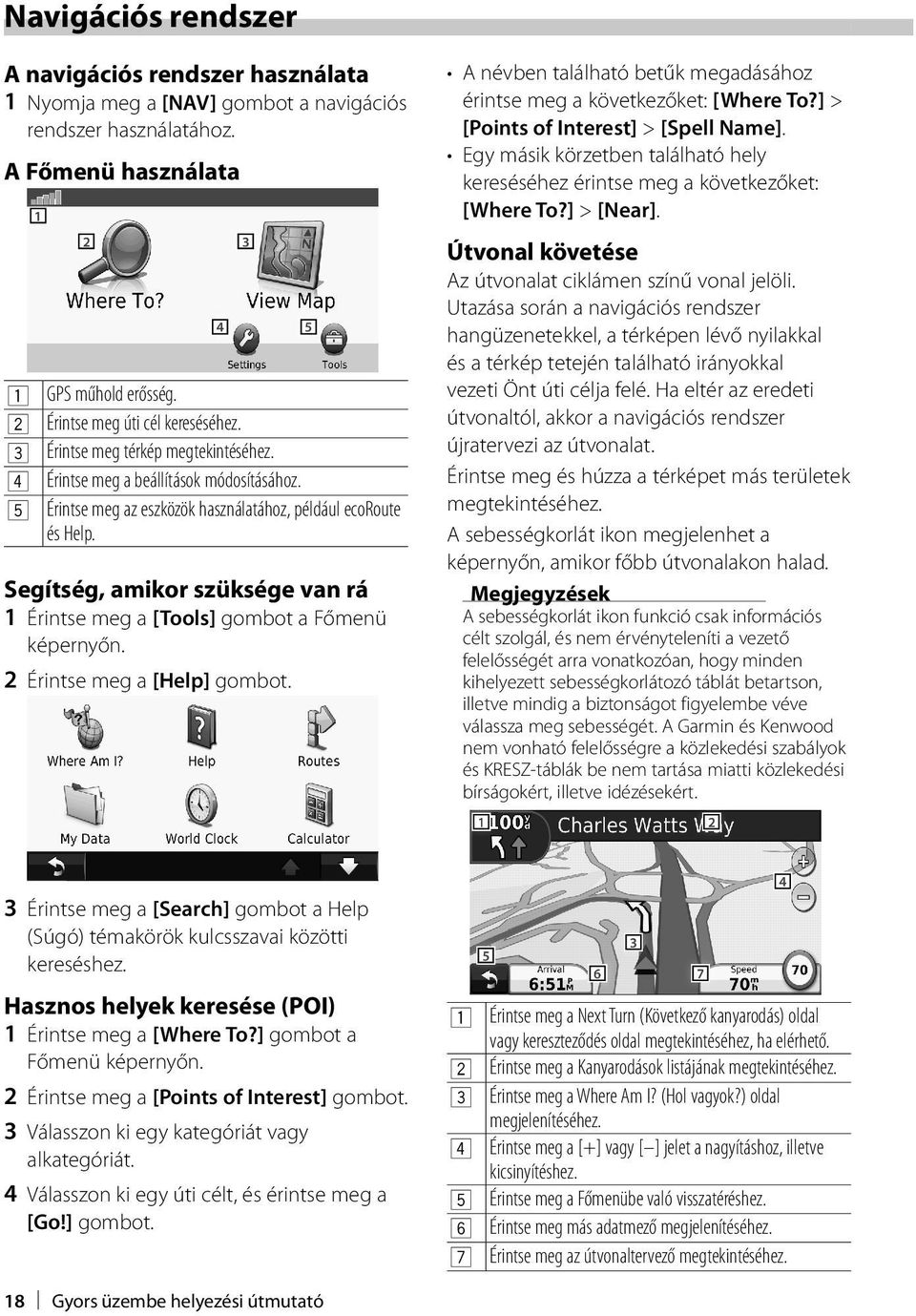

18 Navigációs rendszer A navigációs rendszer használata 1 Nyomja meg a [NAV] gombot a navigációs rendszer használatához. A Főmenü használata GPS műhold erősség. 2 Érintse meg úti cél kereséséhez. 3 Érintse meg térkép megtekintéséhez. 4 Érintse meg a beállítások módosításához. 5 Érintse meg az eszközök használatához, például ecoroute és Help. Segítség, amikor szüksége van rá 1 Érintse meg a [Tools] gombot a Főmenü képernyőn. 2 Érintse meg a [Help] gombot. A névben található betűk megadásához érintse meg a következőket: [Where To?] > [Points of Interest] > [Spell Name]. Egy másik körzetben található hely kereséséhez érintse meg a következőket: [Where To?] > [Near]. Útvonal követése Az útvonalat ciklámen színű vonal jelöli. Utazása során a navigációs rendszer hangüzenetekkel, a térképen lévő nyilakkal és a térkép tetején található irányokkal vezeti Önt úti célja felé. Ha eltér az eredeti útvonaltól, akkor a navigációs rendszer újratervezi az útvonalat. Érintse meg és húzza a térképet más területek megtekintéséhez. A sebességkorlát ikon megjelenhet a képernyőn, amikor főbb útvonalakon halad. Megjegyzések A sebességkorlát ikon funkció csak információs célt szolgál, és nem érvényteleníti a vezető felelősségét arra vonatkozóan, hogy minden kihelyezett sebességkorlátozó táblát betartson, illetve mindig a biztonságot figyelembe véve válassza meg sebességét. A Garmin és Kenwood nem vonható felelősségre a közlekedési szabályok és KRESZ-táblák be nem tartása miatti közlekedési bírságokért, illetve idézésekért Érintse meg a [Search] gombot a Help (Súgó) témakörök kulcsszavai közötti kereséshez. Hasznos helyek keresése (POI) 1 Érintse meg a [Where To?] gombot a Főmenü képernyőn. 2 Érintse meg a [Points of Interest] gombot. 3 Válasszon ki egy kategóriát vagy alkategóriát. 4 Válasszon ki egy úti célt, és érintse meg a [Go!] gombot Érintse meg a Next Turn (Következő kanyarodás) oldal vagy kereszteződés oldal megtekintéséhez, ha elérhető. 2 Érintse meg a Kanyarodások listájának megtekintéséhez. 3 Érintse meg a Where Am I? (Hol vagyok?) oldal megjelenítéséhez. 4 Érintse meg a [+] vagy [ ] jelet a nagyításhoz, illetve kicsinyítéshez. 5 Érintse meg a Főmenübe való visszatéréshez. 6 Érintse meg más adatmező megjelenítéséhez. 7 Érintse meg az útvonaltervező megtekintéséhez Gyors üzembe helyezési útmutató

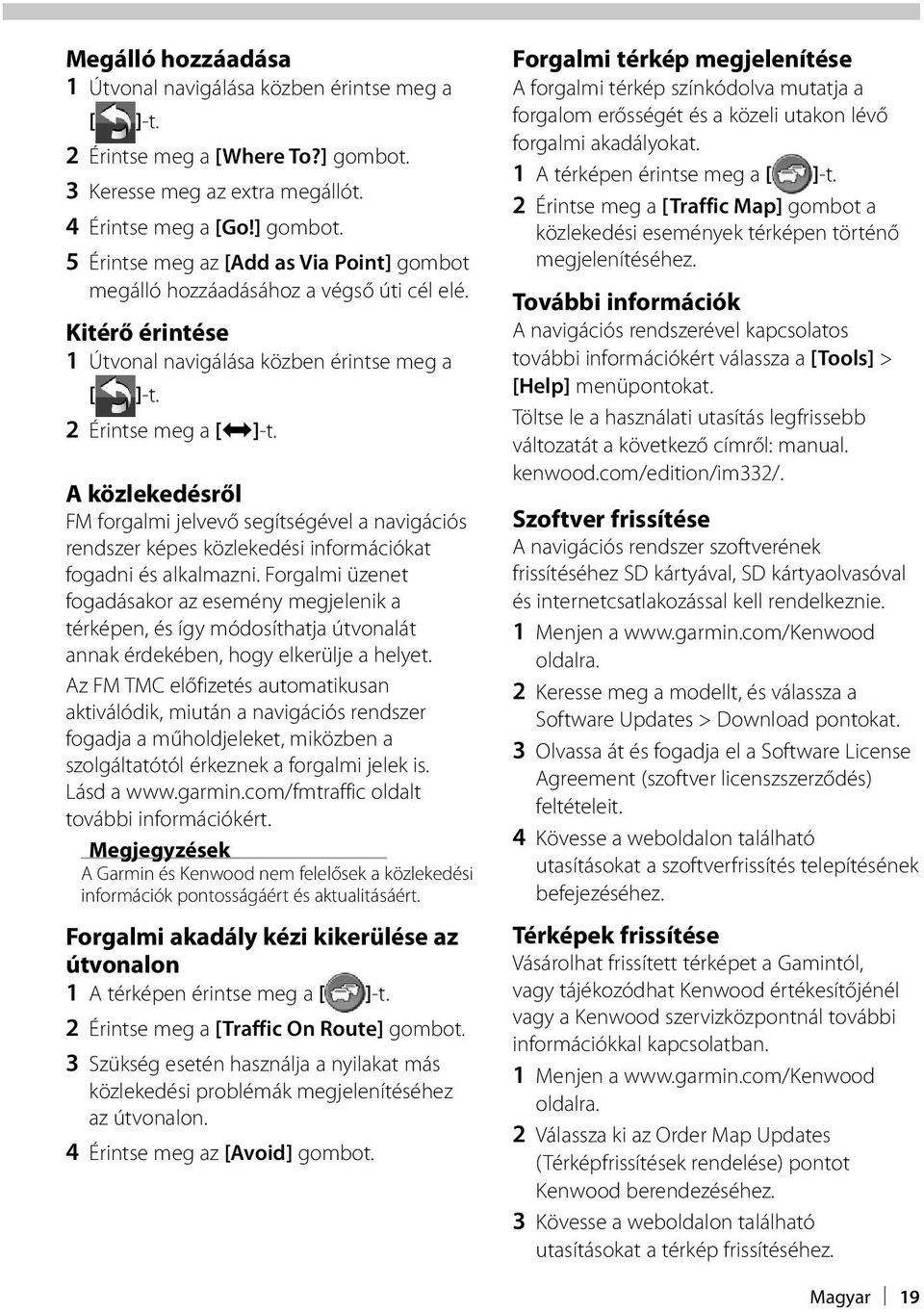

19 Megálló hozzáadása 1 Útvonal navigálása közben érintse meg a [ ]-t. 2 Érintse meg a [Where To?] gombot. 3 Keresse meg az extra megállót. 4 Érintse meg a [Go!] gombot. 5 Érintse meg az [Add as Via Point] gombot megálló hozzáadásához a végső úti cél elé. Kitérő érintése 1 Útvonal navigálása közben érintse meg a [ ]-t. 2 Érintse meg a [j]-t. A közlekedésről FM forgalmi jelvevő segítségével a navigációs rendszer képes közlekedési információkat fogadni és alkalmazni. Forgalmi üzenet fogadásakor az esemény megjelenik a térképen, és így módosíthatja útvonalát annak érdekében, hogy elkerülje a helyet. Az FM TMC előfizetés automatikusan aktiválódik, miután a navigációs rendszer fogadja a műholdjeleket, miközben a szolgáltatótól érkeznek a forgalmi jelek is. Lásd a oldalt további információkért. Megjegyzések A Garmin és Kenwood nem felelősek a közlekedési információk pontosságáért és aktualitásáért. Forgalmi akadály kézi kikerülése az útvonalon 1 A térképen érintse meg a [ ]-t. 2 Érintse meg a [Traffic On Route] gombot. 3 Szükség esetén használja a nyilakat más közlekedési problémák megjelenítéséhez az útvonalon. 4 Érintse meg az [Avoid] gombot. Forgalmi térkép megjelenítése A forgalmi térkép színkódolva mutatja a forgalom erősségét és a közeli utakon lévő forgalmi akadályokat. 1 A térképen érintse meg a [ ]-t. 2 Érintse meg a [Traffic Map] gombot a közlekedési események térképen történő megjelenítéséhez. További információk A navigációs rendszerével kapcsolatos további információkért válassza a [Tools] > [Help] menüpontokat. Töltse le a használati utasítás legfrissebb változatát a következő címről: manual. kenwood.com/edition/im332/. Szoftver frissítése A navigációs rendszer szoftverének frissítéséhez SD kártyával, SD kártyaolvasóval és internetcsatlakozással kell rendelkeznie. 1 Menjen a oldalra. 2 Keresse meg a modellt, és válassza a Software Updates > Download pontokat. 3 Olvassa át és fogadja el a Software License Agreement (szoftver licenszszerződés) feltételeit. 4 Kövesse a weboldalon található utasításokat a szoftverfrissítés telepítésének befejezéséhez. Térképek frissítése Vásárolhat frissített térképet a Gamintól, vagy tájékozódhat Kenwood értékesítőjénél vagy a Kenwood szervizközpontnál további információkkal kapcsolatban. 1 Menjen a oldalra. 2 Válassza ki az Order Map Updates (Térképfrissítések rendelése) pontot Kenwood berendezéséhez. 3 Kövesse a weboldalon található utasításokat a térkép frissítéséhez. Magyar 19

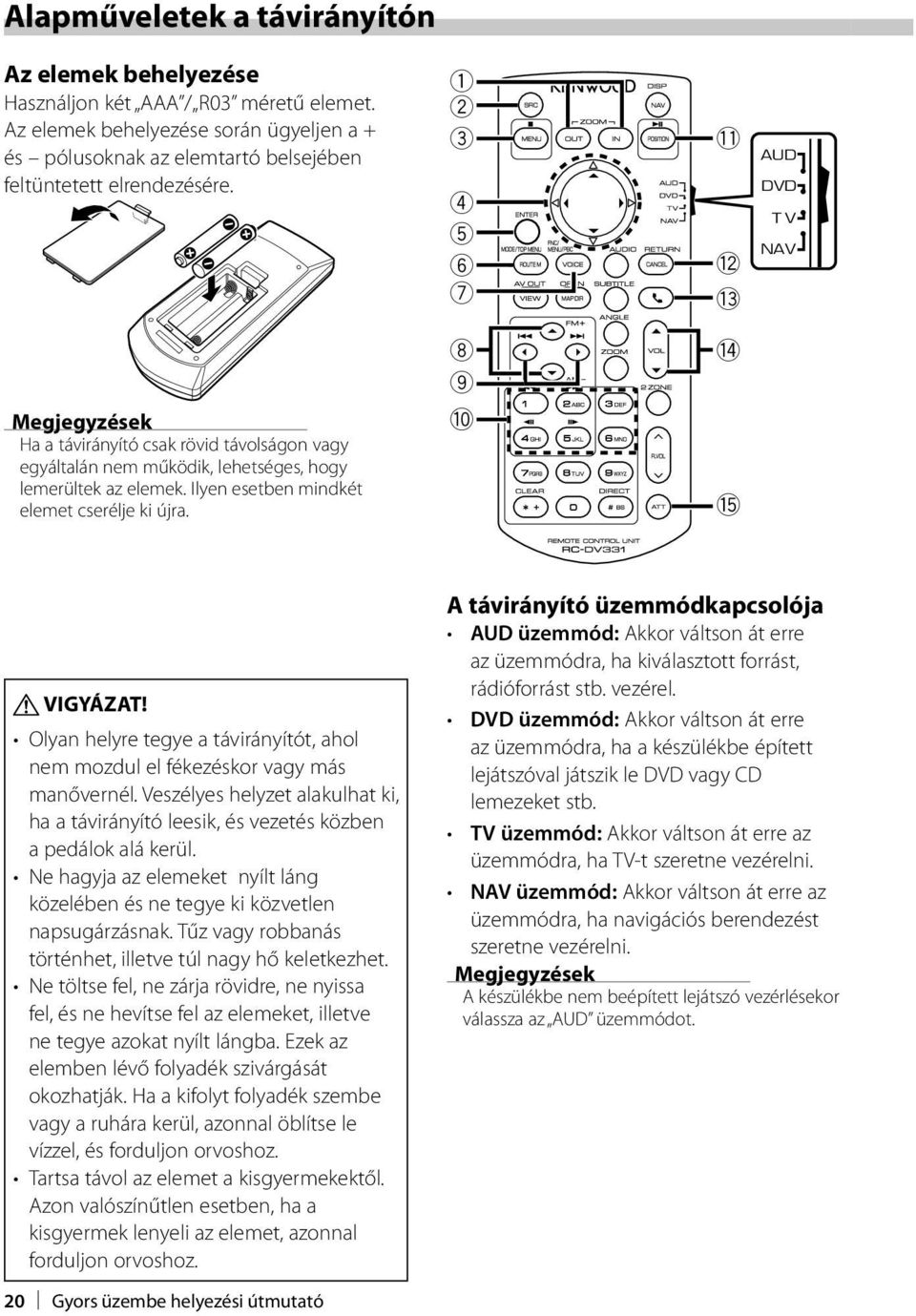

20 Alapműveletek a távirányítón Az elemek behelyezése Használjon két AAA / R03 méretű elemet. Az elemek behelyezése során ügyeljen a + és pólusoknak az elemtartó belsejében feltüntetett elrendezésére = ~ AUD DVD TV NAV 8 9 0! Megjegyzések Ha a távirányító csak rövid távolságon vagy egyáltalán nem működik, lehetséges, hogy lemerültek az elemek. Ilyen esetben mindkét elemet cserélje ki VIGYÁZAT! Olyan helyre tegye a távirányítót, ahol nem mozdul el fékezéskor vagy más manővernél. Veszélyes helyzet alakulhat ki, ha a távirányító leesik, és vezetés közben a pedálok alá kerül. Ne hagyja az elemeket nyílt láng közelében és ne tegye ki közvetlen napsugárzásnak. Tűz vagy robbanás történhet, illetve túl nagy hő keletkezhet. Ne töltse fel, ne zárja rövidre, ne nyissa fel, és ne hevítse fel az elemeket, illetve ne tegye azokat nyílt lángba. Ezek az elemben lévő folyadék szivárgását okozhatják. Ha a kifolyt folyadék szembe vagy a ruhára kerül, azonnal öblítse le vízzel, és forduljon orvoshoz. Tartsa távol az elemet a kisgyermekektől. Azon valószínűtlen esetben, ha a kisgyermek lenyeli az elemet, azonnal forduljon orvoshoz. A távirányító üzemmódkapcsolója AUD üzemmód: Akkor váltson át erre az üzemmódra, ha kiválasztott forrást, rádióforrást stb. vezérel. DVD üzemmód: Akkor váltson át erre az üzemmódra, ha a készülékbe épített lejátszóval játszik le DVD vagy CD lemezeket stb. TV üzemmód: Akkor váltson át erre az üzemmódra, ha TV-t szeretne vezérelni. NAV üzemmód: Akkor váltson át erre az üzemmódra, ha navigációs berendezést szeretne vezérelni. Megjegyzések A készülékbe nem beépített lejátszó vezérlésekor válassza az AUD üzemmódot. 20 Gyors üzembe helyezési útmutató

21 Általános működés (AUD üzemmód) Hangerő-szabályozás:! [VOL 5 / ] Jelforrás kiválasztása: 2 [SRC] Hangerő [ATT] Amikor hívás érkezik, a készülék fogadja azt: ~ [ ] Rádióforrás esetén (AUD üzemmód) Sávválasztás: 8 [FM+]/[AM ] Állomás kiválasztása: 9 [4]/[ ] Tárolt rádióállomások előhívása: 0 [1] [6] DVD/VCD forrás esetén (DVD üzemmód) Szám keresése: 9 [4]/[ ] Szünet/Lejátszás: - [38/ POSITION] Leállítás: 3 [7/ MENU] DVD főmenü: 6 [ROUTE M] DVD menü: 7 [VOICE] CD/ DVD adathordozó/ USB forrás esetén (AUD üzemmód) Zene kiválasztása: 9 [4]/[ ] Mappa kiválasztása: 8 [FM+]/[AM ] Szünet/Lejátszás: - [38/ POSITION] ipod forrás esetén (AUD üzemmód) Zene kiválasztása: 9 [4]/[ ] Szünet/Lejátszás: - [38/ POSITION] TV forrás esetén (TV üzemmód) Sávválasztás: 8 [FM+] Csatornaválasztás: 9 [4]/[ ] Tárolt rádióállomások előhívása: 0 [1] [6] Navigáció esetén (NAV üzemmód) Térkép görgetése vagy kurzor mozgatása: 4 Kurzor [5/ / 2/ 3] A kiválasztott funkció végrehajtása: 5 [ENTER] A navigációs térkép kicsinyítése és nagyítása: 1 [ZOOM OUT/ IN] A főmenü megjelenítése: 3 [7/ MENU] Az előző képernyő megjelenítése: = [CANCEL] Az aktuális pozíció megjelenítése: - [38/ POSITION] Magyar 21

22 Tartozékok m m...1 3! m Gyors üzembe helyezési útmutató Telepítés 1. A rövidzárlatok megelőzése érdekében vegye ki a gyújtáskulcsot és válassza le az akkumulátor - saruját. 2. Csatlakoztassa a megfelelő bemeneti és kimeneti vezetéket az egyes egységekhez. 3. Csatlakoztassa a vezetéket a kábelköteghez. 4. Fogja meg a kábelköteg B csatlakozóját és csatlakoztassa a jármű hangszórójának csatlakozójához. 5. Fogja meg a kábelköteg A csatlakozóját és csatlakoztassa a jármű külső áramellátási csatlakozójához. 6. Csatlakoztassa a kábelköteget az egység kábelkötegének csatlakozójához. 7. Szerelje be az egységet a járműbe. 8. Kösse be újra az akkumulátor - kivezetését. 9. Nyomja meg a Reset gombot. 10. Végezze el a kezdeti beállítást. (Lásd: Kezelési utasítás.) 2FIGYELMEZTETÉS Ha csatlakoztatja a gyújtáskábelt (piros) és az akkumulátor kábelét (sárga) az autó karosszériájához (föld), rövidzárlatot idézhet elő, ami tüzet okozhat. Mindig a biztosítékdobozon átmenő vezetékeket csatlakoztassa az áramforráshoz. Ne iktassa ki a biztosítékot a gyújtókábelből (piros) és az akkumulátorkábelből (sárga). A tápáramot a vezetékekhez a biztosítékokon keresztül kell csatlakoztatni. GPS-jelek vétele A DNX9280BT első bekapcsolásakor várnia kell, amíg a rendszer először veszi a műholdjeleket. Ez legfeljebb néhány percet vesz igénybe. A jelek leggyorsabb vétele érdekében biztosítsa, hogy a jármű szabad téren legyen, nyitott területen, magas épületektől és fáktól távol. A műholdjelek első alkalommal történő vételét követően a rendszer a továbbiakban már gyorsan fogja venni a műholdjeleket. Tájékoztató az előlapról A termék kicsomagolásakor vagy beszerelésekor az előlap lehet, hogy az (1. ábrán) látható szögbe van állítva. Ez annak a mechanizmusnak a jellemzői miatt van,

23 amellyel a terméket felszerelték. Ha a termék első bekapcsolásakor aktiválódott program megfelelően működik, az előlap automatikusan a helyére (a kiindulási beállítási szögbe) kerül a (2. ábrán) látható módon. (1. ábra) (2. ábra) Beszerelés után A beszerelés után végezze el a kezdeti beállítást (6. oldal). A termék beszerelése és kábelezése szakértelmet és tapasztalatot igényel. A biztonság kedvéért szakemberrel végeztesse el a beszerelést és a kábelezést. Feltétlenül földelje a készüléket a negatív 12 VDC áramellátáshoz. Ne szerelje a terméket közvetlen napfénynek, illetve túlzott hőnek vagy párának kitett helyre. Ezenkívül kerülje az olyan helyeket, ahol túl sok a por, illetve ahol fennáll a víz ráfröccsenésének veszélye. Ne használjon saját csavarokat. Csak a mellékelt csavarokat használja. Ha rossz csavarokat használ, kárt tehet a készülékben. Ha az áramellátás nincs bekapcsolva (ha a PROTECT kijelzés látható), akkor elképzelhető, hogy a hangszóróvezeték rövidre lett zárva, vagy hozzáért a jármű alvázához, és emiatt működésbe lépett a védelmi funkció. Ezért ellenőrizni kell a hangszórókábelt. Ha a jármű gyújtásának nincs ACC állása, csatlakoztassa a gyújtáskábelt olyan áramforráshoz, amely a gyújtáskulccsal kapcsolható ki-be. Ha a gyújtáskábelt állandó feszültségű áramforráshoz csatlakoztatja, pl. az akkumulátorkábelek esetében, akkor az akkumulátor meghibásodhat. Ha a konzolnak van fedele, feltétlenül úgy szerelje be a készüléket, hogy az előlap záráskor és nyitáskor ne ütődjön a fedélnek. Ha a biztosíték kiég, először ellenőrizze, hogy nem a kábelek érintkezése okozta-e a rövidzárlatot, majd cserélje ki a régi biztosítékot azonos értékűvel. Szigetelje a nem csatlakoztatott vezetékeket szigetelőszalaggal vagy hasonlóval. A rövidzárlat megelőzése érdekében ne vegye le a sapkákat a nem csatlakoztatott vezetékek végéről vagy a kapcsokról. Csatlakoztassa megfelelően a hangszóró vezetékeit a megfelelő kivezetésekhez. Megsérülhet vagy meghibásodhat a készülék, ha megosztja a(z) - vezetékeket vagy földeli azokat a gépkocsi bármely fém alkatrészéhez. Ha a rendszerhez csak két hangszóró csatlakozik, akkor a csatlakozókat csatlakoztassa vagy a két elülső kimeneti terminálhoz, vagy a két hátsó kimeneti terminálhoz (ne keverje össze az első és hátsó oldalt). Ha például a bal oldali hangszóró + csatlakozóját egy első kimeneti terminálhoz csatlakoztatja, akkor a - csatlakozót ne csatlakoztassa hátsó kimeneti terminálhoz. A készülék beszerelése után ellenőrizze, hogy megfelelően működnek-e a gépkocsi féklámpái, villogói, ablaktörlői stb. Úgy szerelje be az egységet, hogy a szerelési szög 30 fok vagy kevesebb legyen. A készülékben van egy hűtőventilátor (25. oldal), amely csökkenti a belső hőmérsékletet. Ne szerelje be az egységet olyan helyre, ahol el van takarva a hűtőventilátora. A nyílások eltakarása megakadályozza a belső hőmérséklet csökkenését, és meghibásodáshoz vezet. Amikor az egységet járműbe szereli, ügyeljen rá, hogy ne nyomja meg erősen a panel felületét. Ellenkező esetben sérülések, repedések keletkezhetnek, valamint a készülék meghibásodhat. A vétel erőssége csökkenhet, ha a Bluetoothantenna közelében fémtárgyak találhatók. Bluetooth antenna egység VIGYÁZAT! A jelen készüléket járműve konzoljába szerelje be. Ne érintse meg a jelen készülék fémrészeit a készülék használata közben, illetve közvetlenül utána. A fémrészek, úgymint a hőnyelő és a burkolat, felforrósodnak. Magyar 23

24 Csatlakoztatás A csatlakozó B csatlakozó Fekete (Földelővezeték) Sárga (akkumulátor-kábel) Piros (gyújtáskábel) Antennavezeték FM/AM antennabemenet (JASO) PRK SW Narancssárga/fehér Csatlakoztassa a jármű rögzítőfék-érzékelője kapcsolójának vezetékkötegéhez. Világoszöld (A rögzítőfék érzékelőjének vezetéke) Csatlakoztassa vagy a teljesítményszabályozó kimenetre (ha opcionális teljesítményerősítőt használ) vagy a jármű antennavezérlő kimenetére. Narancssárga/fehér (A fényerőszabályozó vezetéke) A kormánykeréken lévő távirányító használatához szükség van egy olyan speciális távirányító adapterre (nincs mellékelve), amely megfelel a gépkocsi típusának. Amikor a kivezetés nincs használatban, hagyja rajta a védőkupakot. Csatlakoztassa egy olyan kivezetésre, amely földelődik a telefon kicsengése vagy beszélgetés közben. A Kenwood navigációs rendszer csatlakoztatása érdekében olvassa el a navigációs kézikönyvét. ILLUMI Biztonsági okokból feltétlenül csatlakoztassa a rögzítőfék érzékelőjét. Csatlakoztassa a jármű tolatólámpájának vezetékkötegéhez, ha használja a külön választható tolatókamerát. A kormánytávvezérlőhöz Ha nincs csatlakoztatás, ne hagyja, hogy a vezeték lejöjjön a fülről. 24 Gyors üzembe helyezési útmutató

25 Bluetooth mikrofon (9. sz. tartozék) (lásd: 29. oldal) Hangvezérlés kapcsoló (0. sz. tartozék) (lásd: 29. oldal) Hűtőventilátor GPS antenna (7. tartozék) (lásd: 29. oldal) BIZTOSÍTÉK (15A) 1 tartozék Lila/fehér (Hátramenet érintkező vezetéke) REVERSE Világoskék/sárga (Kormányzás távvezérlőjének bemenete) REMOTE CONT STEERING WHEEL REMOTE INPUT Barna (Némítás vezérlő vezeték) MUTE Kék/fehér (Áramellátás-szabályozás/ A motoros antennát vezérlő vezeték) ANT. CONT P.CONT Magyar 25

26 Vezetékek csatlakoztatása a kivezetésekhez Útmutató a csatlakozók funkcióihoz Az ISO Kábel színe Funkciók csatlakozók lábainak száma Külső áramellátás csatlakozója A-4 Sárga Akkumulátor A-5 Kék/fehér Áramellátásszabályozás A-6 Narancssárga/ Fényerőszabályozó fehér A-7 Piros Gyújtás (ACC) A-8 Fekete Földelés Hangszórócsatlakozó B-1 Lila Jobb hátsó (+) B-2 Lila/fekete Jobb hátsó ( ) B-3 Szürke Jobb első (+) B-4 Szürke/fekete Jobb első ( ) B-5 Fehér Bal első (+) B-6 Fehér/fekete Bal első ( ) B-7 Zöld Bal hátsó (+) B-8 Zöld/fekete Bal hátsó ( ) Hangszóró impedanciája : 4 8 Ω 2FIGYELMEZTETÉS Az ISO-csatlakozó csatlakoztatása Az ISO csatlakozók lábainak kiosztása a jármű típusától függ. Az egység károsodásának elkerülése érdekében ügyeljen a vezetékek megfelelő bekötésére. A kábelköteg alapértelmezett csatlakoztatásának leírása az alábbi 1. pontban olvasható. Ha az ISO csatlakozó lábai a 2. pont alatt leírtak szerint vannak beállítva, az ábra szerint alakítsa ki a csatlakozót. Feltétlenül az alábbi 2. pontban leírtak szerint kösse vissza a vezetéket, ha pl. Volkswagen gépkocsiba szeretné beszerelni a készüléket. 1 (Alapbeállítás) A jármű ISO csatlakozójának A-7 tűje (piros) a gyújtással van összekötve és, az A-4 tű (sárga) pedig az állandó áramforráshoz csatlakozik. Piros (Gyújtáskábel) Piros (A-7 tű) Egység Jármű Sárga Sárga (A-4 tű) (Akkumulátorkábel) 2 A jármű ISO csatlakozójának A-7 tűje (piros) az állandó áramforráshoz csatlakozik, az A-4 tű (sárga) pedig a gyújtással van összekötve. Piros (Gyújtáskábel) Piros (A-7 tű) Egység Sárga (Akkumulátorkábel) Jármű Sárga (A-4 tű) 26 Gyors üzembe helyezési útmutató

27 Rendszercsatlakozás ipod2 5V 1A USB-kivezetés ipod1/usb 5V 1A ipod (kereskedelmi forgalomban kapható) ipod/ USB-eszköz (kereskedelmi forgalomban kapható) Audiobemenet (átkapcsolható ipod / 3. AV bemenet) Ellenállásmentes sztereó típusú minidugó (3,5 φ) Videóbemenet (átkapcsolható ipod / 3. AV bemenet) Ellenállásmentes minidugó (3,5 φ) Kameravezérlő kimenethez Zöld/Piros Zöld/Fehér 3 tartozék A relédobozhoz RELAY 1 RELAY 2 2 tartozék Kék/Piros Kék/Piros 4 tartozék REAR VIEW AV IN 2 AV IN1 AV OUT CAMERA CENTER SUB WOOFER REAR FRONT Audio/video kimenet Videokimenet (sárga) Bal oldali audiokimenet (fehér) Jobb oldali audiokimenet (piros) Audio-/videóbemenet Videobemenet (sárga) Bal oldali audiobemenet (fehér) Jobb oldali audiobemenet (piros) Audio-/videóbemenet Videobemenet (sárga) Bal oldali audiobemenet (fehér) Jobb oldali audiobemenet (piros) Tolatókamera-bemenet Videobemenet (sárga) Elülső előerősítő Bal oldali audiokimenet (fehér) Jobb oldali audiokimenet (piros) Hátsó előerősítő Bal oldali audiokimenet (fehér) Jobb oldali audiokimenet (piros) Mélysugárzó-előerősítő Bal oldali audiokimenet (fehér) Jobb oldali audiokimenet (piros) Középső előerősítő Magyar 27

28 TV ANTENNA INPUT TO MONITOR UNIT Külön választható tartozékok csatlakozása ipod (kereskedelmi forgalomban kapható) KCA-iP302 (támogatott Video / Audio) (külön választható tartozék) Videokimenet (sárga) USB kivezetés áramellátásának maximális tápellátása: DC 5 V 1 A Audio kimenet (fekete) ipod2 5V 1A ipod2 5V 1A USB-kivezetés USB-eszköz (kereskedelmi forgalomban kapható) ipod1/usb 5V 1A TV-vevő (külön választható tartozék) Csatlakozókábel (a TV-vevőhöz mellékelve) Két ipod csatlakoztatásakor ipod (kereskedelmi forgalomban kapható) KCA-iP302 (támogatott Video / Audio) (külön választható tartozék) Videokimenet (sárga) Audio kimenet (fekete) ipod1/usb 5V 1A USB-kivezetés KCA-iP102 (támogatott Audio) (külön választható tartozék) 28 Gyors üzembe helyezési útmutató

29 A GPS-antenna beszerelése A GPS-antennát a jármű belsejébe kell beszerelni. A GPS-műholdjelek vételének megkönnyítése érdekében a lehető legvízszintesebben kell beszerelni. A GPS-antenna járműbe szereléséhez: 1. Tisztítsa meg a műszerfalat vagy egyéb rögzítési felületet. 2. Húzza le a fémlemez (8 tartozék) alján lévő ragasztócsíkról a védőfóliát. 3. Nyomja rá határozottan a fémlemezt (8 tartozék) a műszerfalra vagy egyéb rögzítési felületre. A fémlemez (8 tartozék) szükség esetén a felület alakjának megfelelően meghajlítható. 4. Helyezze a GPS-antennát (7 tartozék) a fémlemez tetejére (8 tartozék). A Push-To-Talk (nyomd meg és beszélj) kapcsoló és a mikrofon beszerelése 1. Ellenőrizze a mikrofon (9 sz. tartozék) és a Push-to-Talk (nyomd meg és beszélj) kapcsoló (0 sz. tartozék) beszerelésének helyét. 2. Távolítsa el az olajat és más szennyeződést a felszerelési felületről. 3. Szerelje be a mikrofont. 4. Vezesse el a mikrofon kábelét a készülékig, ahol több ponton rögzíteni kell ragasztószalaggal vagy hasonlóval. 0 tartozék 9 tartozék 7 tartozék 8 tartozék Rögzítse a vezetéket kereskedelmi forgalomban kapható ragasztószalaggal. Az autó típusától függően előfordulhat, hogy a GPS-műholdjelek vételére belső beszerelés esetén nincs mód. A GPS-antennát a mobiltelefontól, illetve egyéb adóantennáktól legalább 12 hüvelyk (30 cm) távolságban lévő helyre kell szerelni. A GPSműholdjelek interferálhatnak az efféle távközlési eszközök jeleivel. A GPS-antenna (fém)festékkel történő befestése nyomán a teljesítmény csökkenhet. Hántsa le a kétoldalas ragasztószalag bevont papírját a fent látható helyen való felszereléshez. Irányítsa a mikrofont a járművezető felé. A mikrofont a mobiltelefontól a lehető legtávolabb szerelje fel. Magyar 29

30 A monitor/lejátszó egység telepítése Az előlap felszerelése 1. Erősítse a 6 sz. tartozékot az egységhez. A monitor panel csatlakoztatása! tartozék 6 tartozék Tartsa biztosan a monitor panelt, nehogy véletlenül leessen. Illessze a monitor panelt a csatlakozólemezre, és ügyeljen, hogy szilárdan csatlakozzon. A monitor / lejátszó egység beszerelése Egy csavarhúzóval vagy hasonló szerszámmal hajlítsa meg, és rögzítse a helyére a rögzítőhüvely füleit. Ügyeljen rá, hogy a készülék szorosan a helyére legyen rögzítve. Az egység instabilitása hibás működést okozhat (pl. hangkimaradás léphet fel) Gyors üzembe helyezési útmutató

31 A monitor / lejátszó egység eltávolítása A keménygumi keret (előlap) eltávolítása 1. Fogja be a rögzítő tüskéket a 5. eltávolító szerszámba, és távolítsa el az alsó szinten lévő két reteszt. Engedje le a keretet, és húzza előre az ábrán látható módon. 5 tartozék Az egység eltávolítása 1. Távolítsa el a keménygumi keretet <A keménygumi keret eltávolítása> című részben ismertetett módon. 2. Helyezze be mélyen a két 5. eltávolító szerszámot a két oldalon lévő résbe az ábrán jelzettek szerint. 5 tartozék Retesz Fogókészülék A felső részben lévő keret ugyanilyen módon távolítható el. 3. Engedje le az eltávolító szerszámot az alja felé és húzza ki félig a készüléket, miközben befelé nyomja. 2. Az alsó rész eltávolítása után távolítsa el a két felső részt is. Vigyázzon, nehogy megsérüljön az eltávolító szerszám fogótüskéitől. 4. Húzza ki teljesen kézzel a készüléket és vigyázzon, nehogy leejtse. Magyar 31

32 A DIVX VIDEÓRÓL: A DivX egy digitális videoformátum, amelyet a DivX, Inc. állított elő. Ez egy hivatalos DivXtanúsítvánnyal rendelkező készülék, amely DivX video lejátszására képes. Keresse fel a www. divx.com webhelyet további információkért és a fájljai DivX formátumúra történő alakításához szükséges szoftvereszközökről. A DIVX VIDEO-ON-DEMANDRÓL: Ezt a DivX Certified eszközt regisztrálni kell a DivX Video-on-Demand (VOD) tartalom lejátszásához. A regisztrációs kód generálásához keresse meg a DivX VOD szakaszt az eszközbeállító menüben. Ezzel a kóddal keresse fel a vod.divx.com webhelyet a regisztrációs folyamat befejezéséhez és további információkért a DivX VOD-dal kapcsolatban. DivX, DivX Certified and associated logos are registered trademarks of DivX, Inc. and are used under license. is a trademark of DVD Format/Logo Licensing Corporation registered in the U.S., Japan and other countries. The AAC logo is a trademark of Dolby Laboratories. az SRS Labs, Inc. védjegye. A WOW technológia az SRS Labs, Inc. védjegyével van beépítve. Készült a Dolby Laboratories licence alapján. A Dolby, a Pro Logic és a kettős D ábra a Dolby Laboratories védjegyei. Manufactured under license under U.S. Patent # s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are registered trademarks & DTS Digital Surround and the DTS logos are trademarks of DTS, Inc. Product includes software. DTS, Inc. All Rights Reserved. A termék szerzőijog-védelmi technológiával rendelkezik, mely az Egyesült Államok szabadalmi oltalma és a Rovi Corporation szellemi termékeit védő jogok védelme alatt áll. Tilos visszafejteni és szétszerelni. A Bluetooth szókép és logók tulajdonosa a Bluetooth SIG, Inc.; a jelzéseket a Kenwood Corporation engedéllyel használja. Más védjegyek és márkanevek tulajdonosaik tulajdonát képezik. Made for ipod and Made for iphone mean that an electronic accessory has been designed to connect specifically to ipod or iphone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with ipod or iphone may affect wireless performance. iphone, ipod, ipod classic, ipod nano, and ipod touch are trademarks of Apple Inc., registered in the U.S. and other countries. Adobe Reader is a trademark of Adobe Systems Incorporated. 32 Gyors üzembe helyezési útmutató
