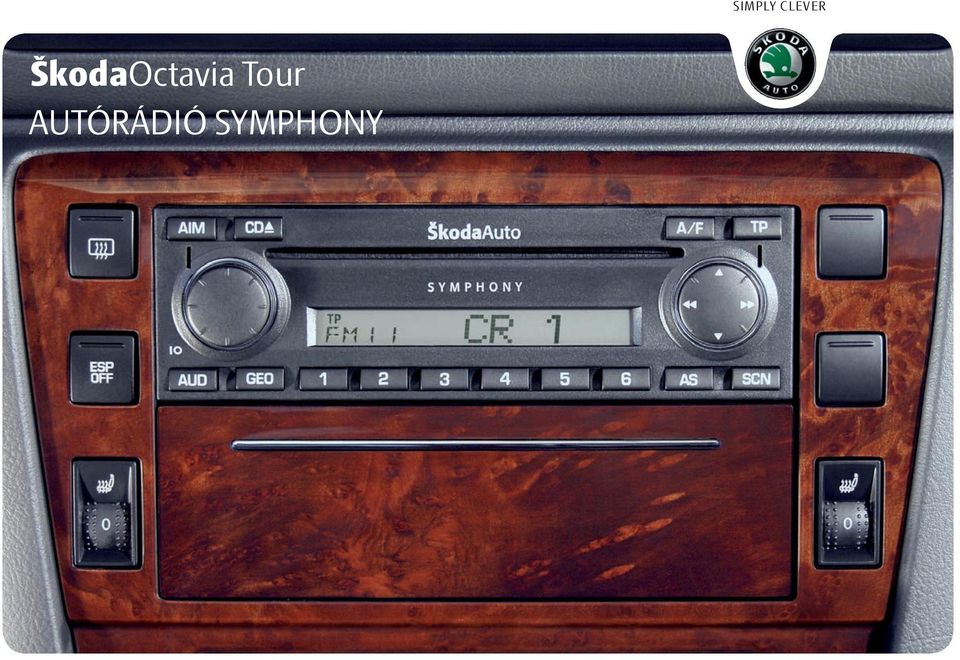

ŠkodaOctavia Tour AUTÓRÁDIÓ SYMPHONY SIMPLY CLEVER

Átírás

1 ŠkodaOctavia Tour AUTÓRÁDIÓ SYMPHONY SIMPLY CLEVER

2

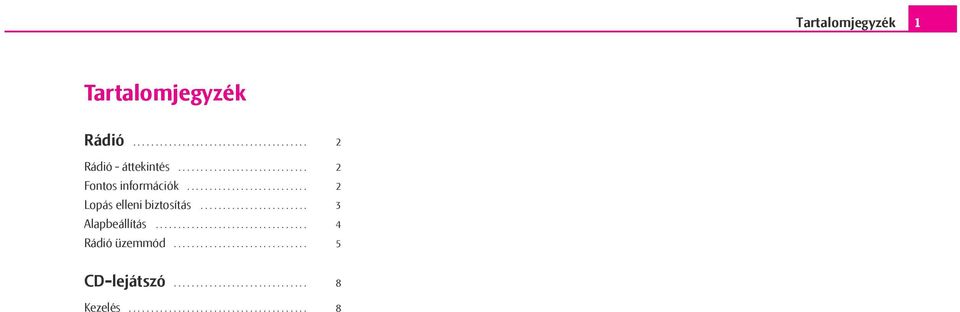

3 Tartalomjegyzék 1 Tartalomjegyzék Rádió Rádió - áttekintés Fontos információk Lopás elleni biztosítás Alapbeállítás Rádió üzemmód CD-lejátszó Kezelés

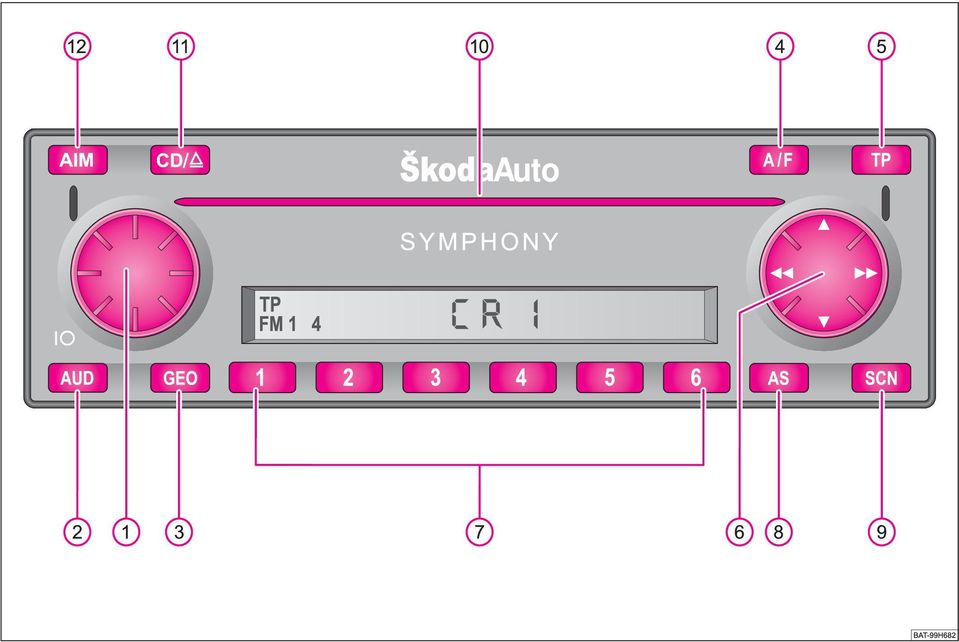

4 2 Rádió Rádió Rádió - áttekintés A1 Forgató-/nyomógomb be- és kikapcsolás (nyomás) hangerősség-szabályozás (forgatás) további funkcióbeállítások a különböző menükben A2 A3 A4 A5 AUD gomb a hangzás beállításához GEO gomb a hangerőviszony beállításának a gombja A/F gomb, átkapcsolás az AM/FM hullámsávtartományok között TP -gomb A közlekedési közlemények vétele Setup menü A6 Billenőkapcsoló, Kézi állomáskeresés, gyors állomáskeresés Zeneszám kiválasztás CD-üzemmódban, gyors előre- és visszajátszás CDüzemmódban A menüpontok kiválasztása A7 1-6 állomásgombok A rádióadók tárolása és kiválasztása Egy CD-lemez kiválasztása A kód megadása A8 A9 AS gomb az adók automatikus eltárolásához SCN gomb Gyors keresés bármelyik hullámsávtartományban A CD tartalmának az átnézése A10 A11 A12 CD-rekesz CD-kitoló gomb AIM gomb a közlekedési közlemények tárolásához A * jellel jelölt felszereltségek szériaszerűen csak meghatározott modellkivitelekhez vagy csak meghatározott modellekhez többletfelszereltségként rendelhetők. Fontos információk Garancia A készülékre ugyanazok a garanciális feltételek vonatkoznak, mint az új gépkocsikra. A garanciális idő letelte után a javításra szoruló készülék kedvező áron becserélhető egy teljesen felújított, az új rádiókészülékkel egyenértékű készülékre, amely az alkatrészekre érvényes garanciális rendelkezik. Ennek az az előfeltétele, hogy a készüléken ne legyen külső sérülés és nem történt illetéktelen javítási kísérlet. A garanciális igény nem érvényesíthető abban az esetben, ha a meghibásodást a rendszer nem rendeltetésszerű használata vagy szakszerűtlen javítási kísérlet okozta. Ezenkívül a készüléken külső sérülésnek sem szabad lenni. A rádió kezelése A rádiót csak akkor szabad kezelni, ha azt a közlekedési helyzet valóban megengedi. A hangerősség-beállításokat úgy kell megválasztani, hogy a megkülönböztető hangjelzéseket (rendőrség, mentők és tűzoltóság) mindenkor jól lehessen hallani. Kimenő teljesítmény 4x20 W

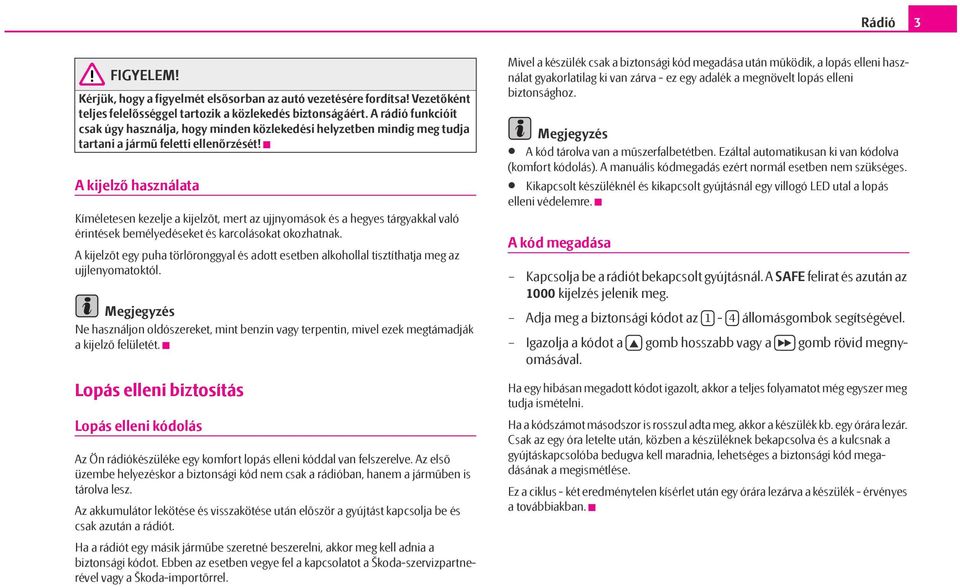

5 Rádió 3 FIGYELEM! Kérjük, hogy a figyelmét elsősorban az autó vezetésére fordítsa! Vezetőként teljes felelősséggel tartozik a közlekedés biztonságáért. A rádió funkcióit csak úgy használja, hogy minden közlekedési helyzetben mindig meg tudja tartani a jármű feletti ellenőrzését! A kijelző használata Kíméletesen kezelje a kijelzőt, mert az ujjnyomások és a hegyes tárgyakkal való érintések bemélyedéseket és karcolásokat okozhatnak. A kijelzőt egy puha törlőronggyal és adott esetben alkohollal tisztíthatja meg az ujjlenyomatoktól. Ne használjon oldószereket, mint benzin vagy terpentin, mivel ezek megtámadják a kijelző felületét. Lopás elleni biztosítás Lopás elleni kódolás Az Ön rádiókészüléke egy komfort lopás elleni kóddal van felszerelve. Az első üzembe helyezéskor a biztonsági kód nem csak a rádióban, hanem a járműben is tárolva lesz. Az akkumulátor lekötése és visszakötése után először a gyújtást kapcsolja be és csak azután a rádiót. Ha a rádiót egy másik járműbe szeretné beszerelni, akkor meg kell adnia a biztonsági kódot. Ebben az esetben vegye fel a kapcsolatot a Škoda-szervizpartnerével vagy a Škoda-importőrrel. Mivel a készülék csak a biztonsági kód megadása után működik, a lopás elleni használat gyakorlatilag ki van zárva - ez egy adalék a megnövelt lopás elleni biztonsághoz. A kód tárolva van a műszerfalbetétben. Ezáltal automatikusan ki van kódolva (komfort kódolás). A manuális kódmegadás ezért normál esetben nem szükséges. Kikapcsolt készüléknél és kikapcsolt gyújtásnál egy villogó LED utal a lopás elleni védelemre. A kód megadása Kapcsolja be a rádiót bekapcsolt gyújtásnál. A SAFE felirat és azután az 1000 kijelzés jelenik meg. Adja meg a biztonsági kódot az 1-4 állomásgombok segítségével. Igazolja a kódot a gomb hosszabb vagy a gomb rövid megnyomásával. Ha egy hibásan megadott kódot igazolt, akkor a teljes folyamatot még egyszer meg tudja ismételni. Ha a kódszámot másodszor is rosszul adta meg, akkor a készülék kb. egy órára lezár. Csak az egy óra letelte után, közben a készüléknek bekapcsolva és a kulcsnak a gyújtáskapcsolóba bedugva kell maradnia, lehetséges a biztonsági kód megadásának a megismétlése. Ez a ciklus - két eredménytelen kísérlet után egy órára lezárva a készülék - érvényes a továbbiakban.

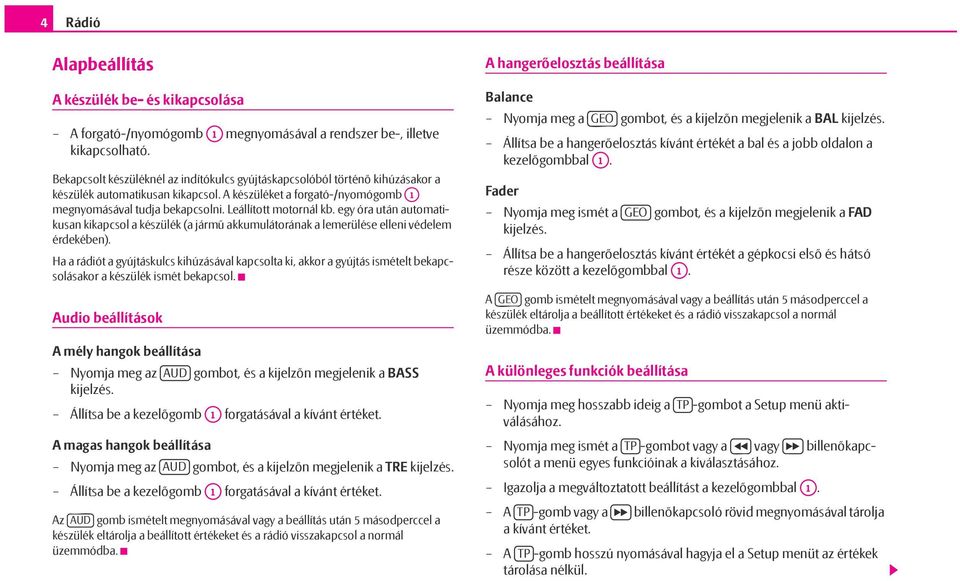

6 4 Rádió Alapbeállítás A készülék be- és kikapcsolása A forgató-/nyomógomb A1 megnyomásával a rendszer be-, illetve kikapcsolható. Bekapcsolt készüléknél az indítókulcs gyújtáskapcsolóból történő kihúzásakor a készülék automatikusan kikapcsol. A készüléket a forgató-/nyomógomb A1 megnyomásával tudja bekapcsolni. Leállított motornál kb. egy óra után automatikusan kikapcsol a készülék (a jármű akkumulátorának a lemerülése elleni védelem érdekében). Ha a rádiót a gyújtáskulcs kihúzásával kapcsolta ki, akkor a gyújtás ismételt bekapcsolásakor a készülék ismét bekapcsol. Audio beállítások A mély hangok beállítása Nyomja meg az AUD gombot, és a kijelzőn megjelenik a BASS kijelzés. Állítsa be a kezelőgomb A1 forgatásával a kívánt értéket. A magas hangok beállítása Nyomja meg az AUD gombot, és a kijelzőn megjelenik a TRE kijelzés. Állítsa be a kezelőgomb A1 forgatásával a kívánt értéket. Az AUD gomb ismételt megnyomásával vagy a beállítás után 5 másodperccel a készülék eltárolja a beállított értékeket és a rádió visszakapcsol a normál üzemmódba. A hangerőelosztás beállítása Balance Nyomja meg a GEO gombot, és a kijelzőn megjelenik a BAL kijelzés. Állítsa be a hangerőelosztás kívánt értékét a bal és a jobb oldalon a kezelőgombbal A1. Fader Nyomja meg ismét a GEO gombot, és a kijelzőn megjelenik a FAD kijelzés. Állítsa be a hangerőelosztás kívánt értékét a gépkocsi első és hátsó része között a kezelőgombbal A1. A GEO gomb ismételt megnyomásával vagy a beállítás után 5 másodperccel a készülék eltárolja a beállított értékeket és a rádió visszakapcsol a normál üzemmódba. A különleges funkciók beállítása Nyomja meg hosszabb ideig a TP -gombot a Setup menü aktiválásához. Nyomja meg ismét a TP -gombot vagy a vagy billenőkapcsolót a menü egyes funkcióinak a kiválasztásához. Igazolja a megváltoztatott beállítást a kezelőgombbal A1. A TP -gomb vagy a billenőkapcsoló rövid megnyomásával tárolja a kívánt értéket. A TP -gomb hosszú nyomásával hagyja el a Setup menüt az értékek tárolása nélkül.

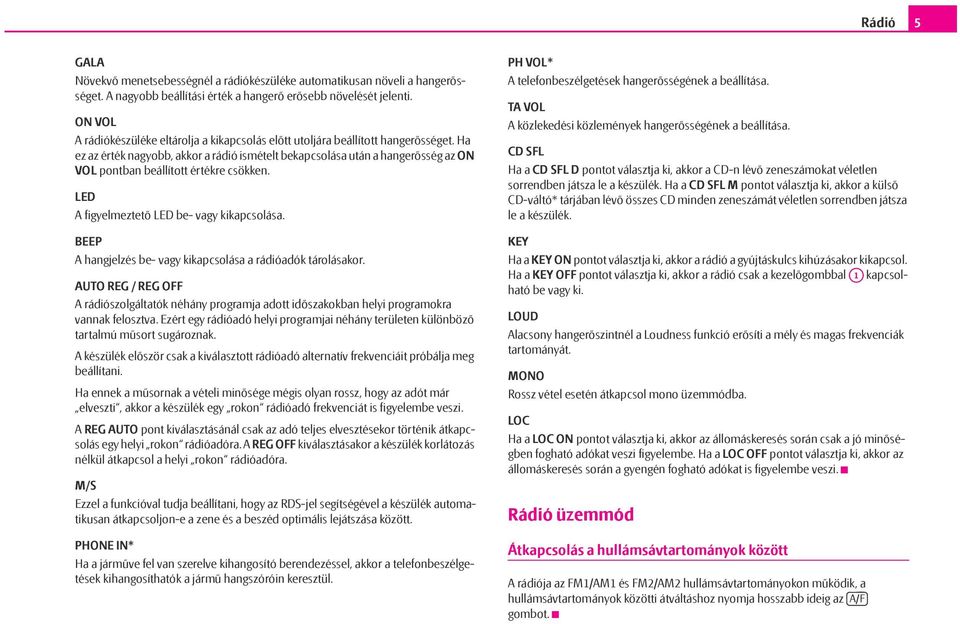

7 Rádió 5 GALA Növekvő menetsebességnél a rádiókészüléke automatikusan növeli a hangerősséget. A nagyobb beállítási érték a hangerő erősebb növelését jelenti. ON VOL A rádiókészüléke eltárolja a kikapcsolás előtt utoljára beállított hangerősséget. Ha ez az érték nagyobb, akkor a rádió ismételt bekapcsolása után a hangerősség az ON VOL pontban beállított értékre csökken. LED A figyelmeztető LED be- vagy kikapcsolása. BEEP A hangjelzés be- vagy kikapcsolása a rádióadók tárolásakor. AUTO REG / REG OFF A rádiószolgáltatók néhány programja adott időszakokban helyi programokra vannak felosztva. Ezért egy rádióadó helyi programjai néhány területen különböző tartalmú műsort sugároznak. A készülék először csak a kiválasztott rádióadó alternatív frekvenciáit próbálja meg beállítani. Ha ennek a műsornak a vételi minősége mégis olyan rossz, hogy az adót már elveszti, akkor a készülék egy rokon rádióadó frekvenciát is figyelembe veszi. A REG AUTO pont kiválasztásánál csak az adó teljes elvesztésekor történik átkapcsolás egy helyi rokon rádióadóra. A REG OFF kiválasztásakor a készülék korlátozás nélkül átkapcsol a helyi rokon rádióadóra. M/S Ezzel a funkcióval tudja beállítani, hogy az RDS-jel segítségével a készülék automatikusan átkapcsoljon-e a zene és a beszéd optimális lejátszása között. PHONE IN* Ha a járműve fel van szerelve kihangosító berendezéssel, akkor a telefonbeszélgetések kihangosíthatók a jármű hangszóróin keresztül. PH VOL* A telefonbeszélgetések hangerősségének a beállítása. TA VOL A közlekedési közlemények hangerősségének a beállítása. CD SFL Ha a CD SFL D pontot választja ki, akkor a CD-n lévő zeneszámokat véletlen sorrendben játsza le a készülék. Ha a CD SFL M pontot választja ki, akkor a külső CD-váltó* tárjában lévő összes CD minden zeneszámát véletlen sorrendben játsza le a készülék. KEY Ha a KEY ON pontot választja ki, akkor a rádió a gyújtáskulcs kihúzásakor kikapcsol. Ha a KEY OFF pontot választja ki, akkor a rádió csak a kezelőgombbal A1 kapcsolható be vagy ki. LOUD Alacsony hangerőszintnél a Loudness funkció erősíti a mély és magas frekvenciák tartományát. MONO Rossz vétel esetén átkapcsol mono üzemmódba. LOC Ha a LOC ON pontot választja ki, akkor az állomáskeresés során csak a jó minőségben fogható adókat veszi figyelembe. Ha a LOC OFF pontot választja ki, akkor az állomáskeresés során a gyengén fogható adókat is figyelembe veszi. Rádió üzemmód Átkapcsolás a hullámsávtartományok között A rádiója az FM1/AM1 és FM2/AM2 hullámsávtartományokon működik, a hullámsávtartományok közötti átváltáshoz nyomja hosszabb ideig az A/F gombot.

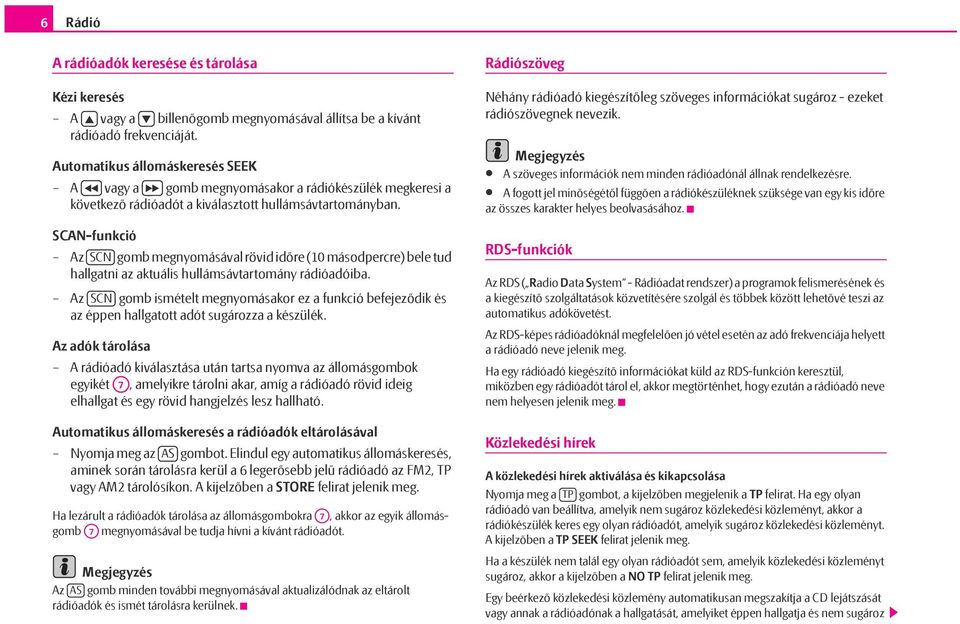

8 6 Rádió A rádióadók keresése és tárolása Kézi keresés A vagy a billenőgomb megnyomásával állítsa be a kívánt rádióadó frekvenciáját. Automatikus állomáskeresés SEEK A vagy a gomb megnyomásakor a rádiókészülék megkeresi a következő rádióadót a kiválasztott hullámsávtartományban. SCAN-funkció Az SCN gomb megnyomásával rövid időre (10 másodpercre) bele tud hallgatni az aktuális hullámsávtartomány rádióadóiba. Az SCN gomb ismételt megnyomásakor ez a funkció befejeződik és az éppen hallgatott adót sugározza a készülék. Az adók tárolása A rádióadó kiválasztása után tartsa nyomva az állomásgombok egyikét A7, amelyikre tárolni akar, amíg a rádióadó rövid ideig elhallgat és egy rövid hangjelzés lesz hallható. Automatikus állomáskeresés a rádióadók eltárolásával Nyomja meg az AS gombot. Elindul egy automatikus állomáskeresés, aminek során tárolásra kerül a 6 legerősebb jelű rádióadó az FM2, TP vagy AM2 tárolósíkon. A kijelzőben a STORE felirat jelenik meg. Ha lezárult a rádióadók tárolása az állomásgombokra A7, akkor az egyik állomásgomb A7 megnyomásával be tudja hívni a kívánt rádióadót. Az AS gomb minden további megnyomásával aktualizálódnak az eltárolt rádióadók és ismét tárolásra kerülnek. Rádiószöveg Néhány rádióadó kiegészítőleg szöveges információkat sugároz - ezeket rádiószövegnek nevezik. A szöveges információk nem minden rádióadónál állnak rendelkezésre. A fogott jel minőségétől függően a rádiókészüléknek szüksége van egy kis időre az összes karakter helyes beolvasásához. RDS-funkciók Az RDS ( Radio Data System - Rádióadat rendszer) a programok felismerésének és a kiegészítő szolgáltatások közvetítésére szolgál és többek között lehetővé teszi az automatikus adókövetést. Az RDS-képes rádióadóknál megfelelően jó vétel esetén az adó frekvenciája helyett a rádióadó neve jelenik meg. Ha egy rádióadó kiegészítő információkat küld az RDS-funkción keresztül, miközben egy rádióadót tárol el, akkor megtörténhet, hogy ezután a rádióadó neve nem helyesen jelenik meg. Közlekedési hírek A közlekedési hírek aktiválása és kikapcsolása Nyomja meg a TP gombot, a kijelzőben megjelenik a TP felirat. Ha egy olyan rádióadó van beállítva, amelyik nem sugároz közlekedési közleményt, akkor a rádiókészülék keres egy olyan rádióadót, amelyik sugároz közlekedési közleményt. A kijelzőben a TP SEEK felirat jelenik meg. Ha a készülék nem talál egy olyan rádióadót sem, amelyik közlekedési közleményt sugároz, akkor a kijelzőben a NO TP felirat jelenik meg. Egy beérkező közlekedési közlemény automatikusan megszakítja a CD lejátszását vagy annak a rádióadónak a hallgatását, amelyiket éppen hallgatja és nem sugároz

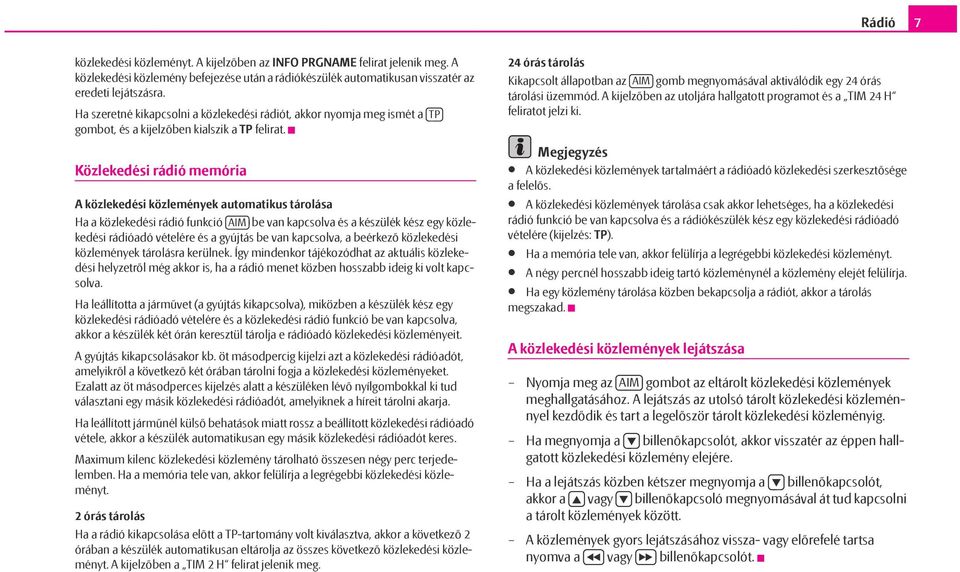

9 Rádió 7 közlekedési közleményt. A kijelzőben az INFO PRGNAME felirat jelenik meg. A közlekedési közlemény befejezése után a rádiókészülék automatikusan visszatér az eredeti lejátszásra. Ha szeretné kikapcsolni a közlekedési rádiót, akkor nyomja meg ismét a TP gombot, és a kijelzőben kialszik a TP felirat. Közlekedési rádió memória A közlekedési közlemények automatikus tárolása Ha a közlekedési rádió funkció AIM be van kapcsolva és a készülék kész egy közlekedési rádióadó vételére és a gyújtás be van kapcsolva, a beérkező közlekedési közlemények tárolásra kerülnek. Így mindenkor tájékozódhat az aktuális közlekedési helyzetről még akkor is, ha a rádió menet közben hosszabb ideig ki volt kapcsolva. Ha leállította a járművet (a gyújtás kikapcsolva), miközben a készülék kész egy közlekedési rádióadó vételére és a közlekedési rádió funkció be van kapcsolva, akkor a készülék két órán keresztül tárolja e rádióadó közlekedési közleményeit. A gyújtás kikapcsolásakor kb. öt másodpercig kijelzi azt a közlekedési rádióadót, amelyikről a következő két órában tárolni fogja a közlekedési közleményeket. Ezalatt az öt másodperces kijelzés alatt a készüléken lévő nyílgombokkal ki tud választani egy másik közlekedési rádióadót, amelyiknek a híreit tárolni akarja. Ha leállított járműnél külső behatások miatt rossz a beállított közlekedési rádióadó vétele, akkor a készülék automatikusan egy másik közlekedési rádióadót keres. Maximum kilenc közlekedési közlemény tárolható összesen négy perc terjedelemben. Ha a memória tele van, akkor felülírja a legrégebbi közlekedési közleményt. 2 órás tárolás Ha a rádió kikapcsolása előtt a TP-tartomány volt kiválasztva, akkor a következő 2 órában a készülék automatikusan eltárolja az összes következő közlekedési közleményt. A kijelzőben a TIM 2 H felirat jelenik meg. 24 órás tárolás Kikapcsolt állapotban az AIM gomb megnyomásával aktiválódik egy 24 órás tárolási üzemmód. A kijelzőben az utoljára hallgatott programot és a TIM 24 H feliratot jelzi ki. A közlekedési közlemények tartalmáért a rádióadó közlekedési szerkesztősége a felelős. A közlekedési közlemények tárolása csak akkor lehetséges, ha a közlekedési rádió funkció be van kapcsolva és a rádiókészülék kész egy közlekedési rádióadó vételére (kijelzés: TP). Ha a memória tele van, akkor felülírja a legrégebbi közlekedési közleményt. A négy percnél hosszabb ideig tartó közleménynél a közlemény elejét felülírja. Ha egy közlemény tárolása közben bekapcsolja a rádiót, akkor a tárolás megszakad. A közlekedési közlemények lejátszása Nyomja meg az AIM gombot az eltárolt közlekedési közlemények meghallgatásához. A lejátszás az utolsó tárolt közlekedési közleménnyel kezdődik és tart a legelőször tárolt közlekedési közleményig. Ha megnyomja a billenőkapcsolót, akkor visszatér az éppen hallgatott közlekedési közlemény elejére. Ha a lejátszás közben kétszer megnyomja a billenőkapcsolót, akkor a vagy billenőkapcsoló megnyomásával át tud kapcsolni a tárolt közlemények között. A közlemények gyors lejátszásához vissza- vagy előrefelé tartsa nyomva a vagy billenőkapcsolót.

10 8 CD-lejátszó CD-lejátszó Kezelés A CD-lemez behelyezése Toljon be egy CD-t a CD-rekeszbe A10 óvatosan addig, amíg azt önmagától behúzza a készülék. A lejátszás automatikusan indul. A kijelzőben megjelenik a PLAY CD TR y felirat (y = az aktuális zeneszám száma). A CD-lejátszó működése Egy zeneszám kiválasztása A CD lejátszása közben nyomja meg a vagy a billenőgombot az előző, illetve a következő zeneszám kiválasztásához. A zeneszám visszafelé, illetve előrefelé történő gyors lejátszásához nyomja meg a vagy a gombot. A gomb elengedése után folytatódik a lejátszás. SCAN-funkció Nyomja meg az SCN gombot a belehallgató funkció elindításához. A készülék minden zeneszámból lejátsza az első 10 másodpercet. A kijelzőben megjelenik a SCAN CD TR y felirat. A normál üzemmódba visszatéréshez nyomja meg ismét az SCN gombot. A zeneszámok lejátszása véletlen sorrendben Az AS gomb megnyomásával indul az aktuális CD zeneszámainak a véletlen sorrendű lejátszása. A CD lejátszásának a befejezése A CD lejátszásának a befejezéséhez és a rádió aktiválásához nyomja meg az A/F vagy a TP gombot. A CD a készülékben marad. A CD-lemez kitolása Nyomja meg a CD gombot a CD kitolásához. Ha nem veszi ki a kitolt CD-t, akkor azt a készülék biztonsági okokból visszahúzza. Ha a rádió a CD-üzemmódra kapcsolás előtt a TP-üzemmódban volt, akkor a CD lejátszása a közlekedési közlemények közben megszakad és a készülék átkapcsol a rádió üzemmódba. A közlekedési közlemények után a készülék visszakapcsol a CD-üzemmódba. Ha a rádióban a hőmérséklet meghaladja a 85 C-ot, akkor megtörténik a CDlejátszó biztonsági lekapcsolása. Amint a hőmérséklet 85 C alá csökken, a CDlejátszó ismét bekapcsolható. Általános tudnivalók az MP3-üzemmódhoz Az MP3-fájlokkal és -adathordozókkal szembeni követelmények 650 és 700 MB kapacitású CD-ROM, CD-R, CD-RW. A CD-knek meg kell felelnie az ISO 9660-Level 2 szabványnak, valamint a Joliet adatrendszernek (single session és multisession). A fájlneveknek nem szabad 64 karakternél hosszabbaknak lenniük. A könyvtárszerkezet 8 könyvtársíkra (alkönyvtár) van korlátozva. Nem támogatja a lejátszási listákat.

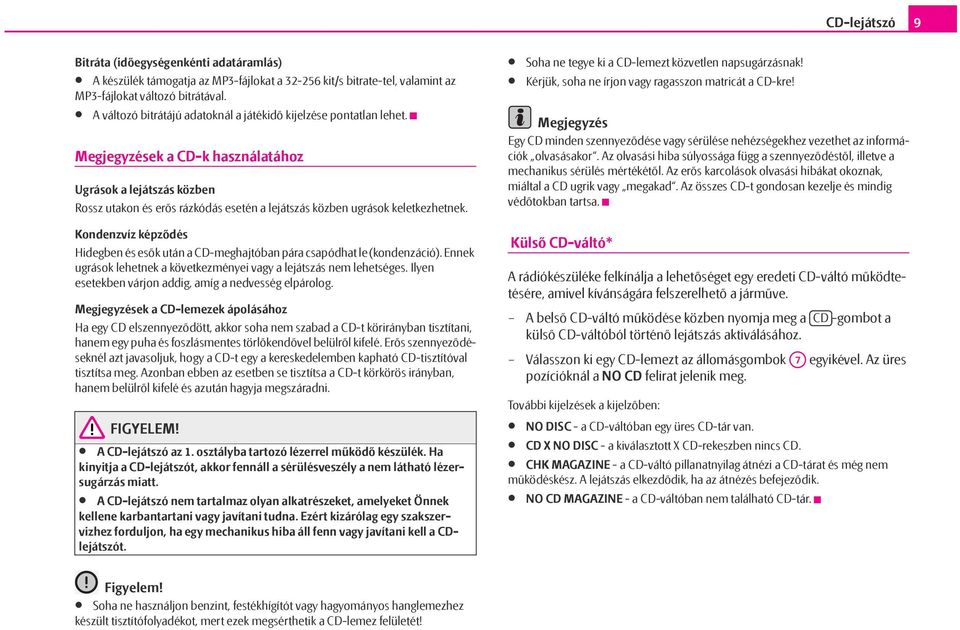

11 CD-lejátszó 9 Bitráta (időegységenkénti adatáramlás) A készülék támogatja az MP3-fájlokat a kit/s bitrate-tel, valamint az MP3-fájlokat változó bitrátával. A változó bitrátájú adatoknál a játékidő kijelzése pontatlan lehet. ek a CD-k használatához Ugrások a lejátszás közben Rossz utakon és erős rázkódás esetén a lejátszás közben ugrások keletkezhetnek. Kondenzvíz képződés Hidegben és esők után a CD-meghajtóban pára csapódhat le (kondenzáció). Ennek ugrások lehetnek a következményei vagy a lejátszás nem lehetséges. Ilyen esetekben várjon addig, amíg a nedvesség elpárolog. ek a CD-lemezek ápolásához Ha egy CD elszennyeződött, akkor soha nem szabad a CD-t körirányban tisztítani, hanem egy puha és foszlásmentes törlőkendővel belülről kifelé. Erős szennyeződéseknél azt javasoljuk, hogy a CD-t egy a kereskedelemben kapható CD-tisztítóval tisztítsa meg. Azonban ebben az esetben se tisztítsa a CD-t körkörös irányban, hanem belülről kifelé és azután hagyja megszáradni. FIGYELEM! A CD-lejátszó az 1. osztályba tartozó lézerrel működő készülék. Ha kinyitja a CD-lejátszót, akkor fennáll a sérülésveszély a nem látható lézersugárzás miatt. A CD-lejátszó nem tartalmaz olyan alkatrészeket, amelyeket Önnek kellene karbantartani vagy javítani tudna. Ezért kizárólag egy szakszervizhez forduljon, ha egy mechanikus hiba áll fenn vagy javítani kell a CDlejátszót. Soha ne tegye ki a CD-lemezt közvetlen napsugárzásnak! Kérjük, soha ne írjon vagy ragasszon matricát a CD-kre! Egy CD minden szennyeződése vagy sérülése nehézségekhez vezethet az információk olvasásakor. Az olvasási hiba súlyossága függ a szennyeződéstől, illetve a mechanikus sérülés mértékétől. Az erős karcolások olvasási hibákat okoznak, miáltal a CD ugrik vagy megakad. Az összes CD-t gondosan kezelje és mindig védőtokban tartsa. Külső CD-váltó* A rádiókészüléke felkínálja a lehetőséget egy eredeti CD-váltó működtetésére, amivel kívánságára felszerelhető a járműve. A belső CD-váltó működése közben nyomja meg a CD -gombot a külső CD-váltóból történő lejátszás aktiválásához. Válasszon ki egy CD-lemezt az állomásgombok A7 egyikével. Az üres pozícióknál a NO CD felirat jelenik meg. További kijelzések a kijelzőben: NO DISC - a CD-váltóban egy üres CD-tár van. CD X NO DISC - a kiválasztott X CD-rekeszben nincs CD. CHK MAGAZINE - a CD-váltó pillanatnyilag átnézi a CD-tárat és még nem működéskész. A lejátszás elkezdődik, ha az átnézés befejeződik. NO CD MAGAZINE - a CD-váltóban nem található CD-tár. Figyelem! Soha ne használjon benzint, festékhígítót vagy hagyományos hanglemezhez készült tisztítófolyadékot, mert ezek megsérthetik a CD-lemez felületét!

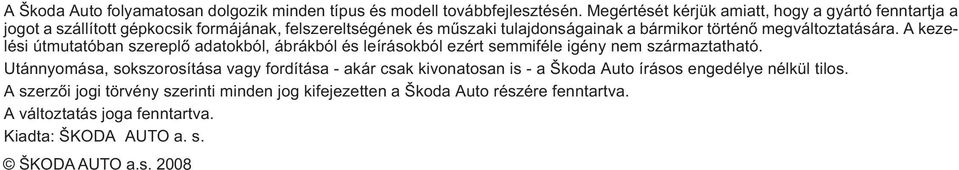

12 A Škoda Auto folyamatosan dolgozik minden típus és modell továbbfejlesztésén. Megértését kérjük amiatt, hogy a gyártó fenntartja a jogot a szállított gépkocsik formájának, felszereltségének és mûszaki tulajdonságainak a bármikor történõ megváltoztatására. A kezelési útmutatóban szereplõ adatokból, ábrákból és leírásokból ezért semmiféle igény nem származtatható. Utánnyomása, sokszorosítása vagy fordítása - akár csak kivonatosan is - a Škoda Auto írásos engedélye nélkül tilos. A szerzõi jogi törvény szerinti minden jog kifejezetten a Škoda Auto részére fenntartva. A változtatás joga fenntartva. Kiadta: ŠKODA AUTO a. s. ŠKODA AUTO a.s. 2008

13 Autorádio Symphony Octavia maďarsky U F
