SIMPLY CLEVER. ŠkodaOctavia AUTÓRÁDIÓ BLUES

Átírás

1 SIMPLY CLEVER ŠkodaOctavia AUTÓRÁDIÓ BLUES

2

3 Tartalomjegyzék 1 Tartalomjegyzék Rádió Rádió - áttekintés Fontos információk Lopás elleni biztosítás Alapbeállítás Rádió üzemmód CD-lejátszó Kezelési útmutató

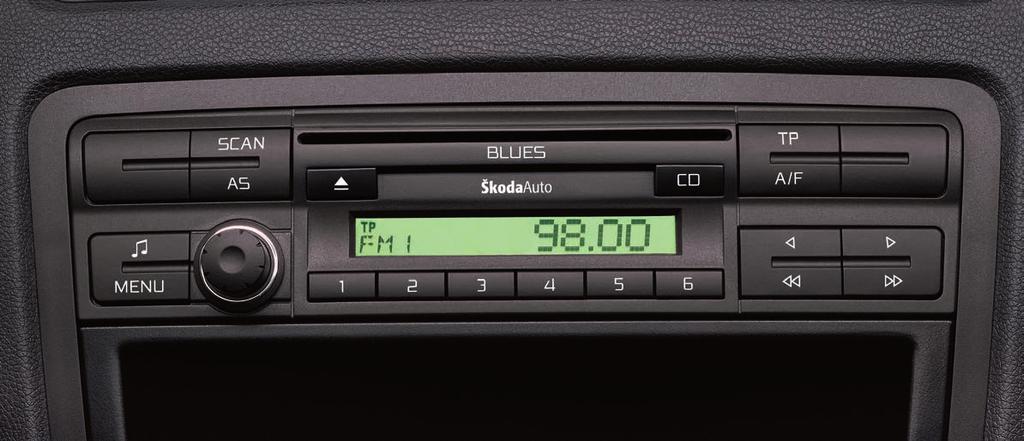

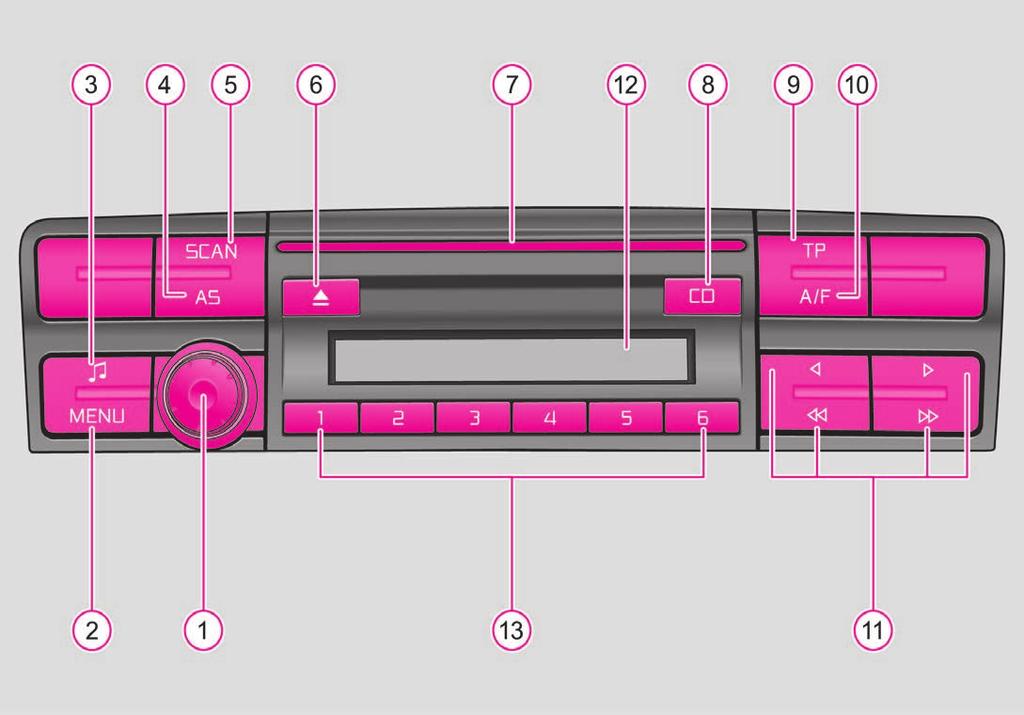

4 2 Rádió Rádió Rádió - áttekintés A1 Forgató-/nyomógomb be- és kikapcsolás (nyomás) hangerősség-szabályozás (forgatás) további funkcióbeállítások a különböző menükben A2 MENU billenőkapcsoló a rádió vagy a CD-lejátszó menübeállításainak a behívásához A3 A4 A5 billenőkapcsoló a hangzás beállításához AS billenőkapcsoló az adók automatikus tárolásához SCAN billenőkapcsoló a rádió AM-üzemmódjának az aktiválásához Gyors keresés bármelyik hullámsávtartományban A CD tartalmának az átnézése A6 A7 A8 A9 A10 CD-kitoló gomb CD-rekesz CD -gomb a CD-üzemmód aktiválásához TP billenőkapcsoló a közlekedési közlemények vételének az aktiválásához A/F billenőkapcsoló, átkapcsolás az AM/FM hullámsávtartományok között A11 Billenőkapcsolók, Kézi állomáskeresés, gyors állomáskeresés Zeneszám kiválasztás CD-üzemmódban, gyors előre- és visszajátszás CDüzemmódban A menüpontok kiválasztása A12 A13 Kijelző 1-6 állomásgombok A rádióadók tárolása és kiválasztása Egy CD-lemez kiválasztása A kód megadása Jelek a szövegben * Az így jelölt felszereltségek szériaszerűen csak meghatározott modellekhez tartoznak vagy csak többletfelszereltségként kaphatók. Egy szakasz vége. A szakasz a következő oldalon folytatódik. Fontos információk Garancia A készülékre ugyanazok a garanciális feltételek vonatkoznak, mint az új gépkocsikra. A garanciális idő letelte után a javításra szoruló készülék kedvező áron becserélhető egy teljesen felújított, az új rádiókészülékkel egyenértékű készülékre, amely az alkatrészekre érvényes garanciális rendelkezik. Ennek az az előfeltétele, hogy a készüléken ne legyen külső sérülés és nem történt illetéktelen javítási kísérlet. A garanciális igény nem érvényesíthető abban az esetben, ha a meghibásodást a rendszer nem rendeltetésszerű használata vagy szakszerűtlen javítási kísérlet okozta. Ezenkívül a készüléken külső sérülésnek sem szabad lenni. A rádió kezelése A rádiót csak akkor szabad kezelni, ha azt a közlekedési helyzet valóban megengedi. A hangerősség-beállításokat úgy kell megválasztani, hogy a megkülönböztető hangjelzéseket (rendőrség, mentők és tűzoltóság) mindenkor jól lehessen hallani. Kimenő teljesítmény 4x20 W

5 Rádió 3 FIGYELEM! Kérjük, hogy a figyelmét elsősorban az autó vezetésére fordítsa! Vezetőként teljes felelősséggel tartozik a közlekedés biztonságáért. A rádió funkcióit csak úgy használja, hogy minden közlekedési helyzetben mindig meg tudja tartani a jármű feletti ellenőrzését! A kijelző használata Kíméletesen kezelje a kijelzőt, mert az ujjnyomások és a hegyes tárgyakkal való érintések bemélyedéseket és karcolásokat okozhatnak. A kijelzőt egy puha törlőronggyal és adott esetben alkohollal tisztíthatja meg az ujjlenyomatoktól. Ne használjon oldószereket, mint benzin vagy terpentin, mivel ezek megtámadják a kijelző felületét. Lopás elleni biztosítás Lopás elleni kódolás Az Ön rádiókészüléke egy komfort lopás elleni kóddal van felszerelve. Az első üzembe helyezéskor a biztonsági kód nem csak a rádióban, hanem a járműben is tárolva lesz. Az akkumulátor lekötése és visszakötése után először a gyújtást kapcsolja be és csak azután a rádiót. Ha a rádiót egy másik járműbe szeretné beszerelni, akkor meg kell adnia a biztonsági kódot. Ebben az esetben vegye fel a kapcsolatot a Škoda-szervizpartnerével vagy a Škoda-importőrrel. Mivel a készülék csak a biztonsági kód megadása után működik, a lopás elleni használat gyakorlatilag ki van zárva - ez egy adalék a megnövelt lopás elleni biztonsághoz. A kód tárolva van a műszerfalbetétben. Ezáltal automatikusan ki van kódolva (komfort kódolás). A manuális kódmegadás ezért normál esetben nem szükséges. A kód megadása Kapcsolja be a rádiót bekapcsolt gyújtásnál. A SAFE felirat és azután az 1000 kijelzés jelenik meg. Adja meg a biztonsági kódot az 1-4 állomásgombok segítségével. Igazolja a biztonsági kódot a 6 -os állomásgomb hosszabb megnyomásával. Ha egy hibásan megadott kódot igazolt, akkor a teljes folyamatot még egyszer meg tudja ismételni. Ha a kódszámot másodszor is rosszul adta meg, akkor a készülék kb. egy órára lezár. Csak az egy óra letelte után, közben a készüléknek és a gyújtásnak bekapcsolva kell maradnia, lehetséges a biztonsági kód megadásának a megismétlése. Ez a ciklus - két eredménytelen kísérlet után egy órára lezárva a készülék - érvényes a továbbiakban. Alapbeállítás A készülék be- és kikapcsolása A forgató-/nyomógomb A1 megnyomásával a rendszer be-, illetve kikapcsolható.

6 4 Rádió Bekapcsolt készüléknél az indítókulcs gyújtáskapcsolóból történő kihúzásakor a készülék automatikusan kikapcsol. A készüléket a forgató-/nyomógomb A1 megnyomásával tudja bekapcsolni. Kikapcsolt gyújtásnál kb. egy óra után automatikusan kikapcsol a készülék (a jármű akkumulátorának a lemerülése elleni védelem érdekében). Ha a rádiót a gyújtáskulcs kihúzásával kapcsolta ki, akkor a gyújtás ismételt bekapcsolásakor a készülék ismét bekapcsol. Audio beállítások A billenőkapcsoló ismételt megnyomásával válassza ki a kívánt paramétert. Állítsa be a forgató-/nyomógomb A1 forgatásával a kívánt értéket. A következő paraméterek közül tud választani: TRE - A magas hangok beállítása; BASS - A mély hangok beállítása; BAL - A hangerőarány beállítása a bal és a jobb oldal között; FAD - A hangerőarány beállítása az első és hátsó rész között; A különleges funkciók beállítása Nyomja meg a MENU billenőkapcsolót a Setup menü aktiválásához. Válassza ki a menü egyes funkcióit a MENU billenőkapcsoló vagy a, billenőkapcsolók megnyomásával. Állítsa be a kezelőgomb A1 forgatásával a kívánt értéket. REG AUTO / REG OFF A rádiószolgáltatók néhány programja adott időszakokban helyi programokra vannak felosztva. Ezért egy rádióadó helyi programjai néhány területen különböző tartalmú műsort sugároznak. A készülék először csak a kiválasztott rádióadó alternatív frekvenciáit próbálja meg beállítani. Ha ennek a műsornak a vételi minősége mégis olyan rossz, hogy az adót már elveszti, akkor a készülék egy rokon rádióadó frekvenciát is figyelembe veszi. A REG AUTO pont kiválasztásánál csak az adó teljes elvesztésekor történik átkapcsolás egy helyi rokon rádióadóra. A REG OFF kiválasztásakor a készülék korlátozás nélkül átkapcsol a helyi rokon rádióadóra. GALA Növekvő menetsebességnél a rádiókészüléke automatikusan növeli a hangerősséget. A nagyobb beállítási érték a hangerő erősebb növelését jelenti. LOUD Alacsony hangerőszintnél a Loudness funkció erősíti a mély és magas frekvenciák tartományát. BEEP A hangjelzés be- vagy kikapcsolása a rádióadók tárolásakor. ON VOL A rádiókészüléke eltárolja a kikapcsolás előtt utoljára beállított hangerősséget. Ha ez az érték nagyobb, akkor a rádió ismételt bekapcsolása után a hangerősség az ON VOL pontban beállított értékre csökken. PHONE* Ha a járműve fel van szerelve kihangosító berendezéssel, akkor a telefonbeszélgetések a jármű hangszóróin keresztül történnek. PDC AT* Ha a járműve fel van szerelve parkolást segítő berendezéssel, akkor a hangerősség automatikusan egy előre meghatározott értékre csökken, ha a parkolást segítő berendezés aktiválva van. PDC AT0 - nem korlátozza a hangerősséget; PDC AT1 - az aktuális hangerősséget egy közepes szintre korlátozza; PDC AT2 - az aktuális hangerősséget egy alacsony szintre korlátozza; PDC AT3 - teljesen kikapcsolja a hangot (Mute).

7 Rádió 5 AUX* A bemeneti jel érzékenység AUX LEV beállítása: AUX LEV 1 - Magas szint, különösen a hordozható számítógépekhez használja; AUX LEV 2 - Közepes szint, a kazettás magnetofonokhoz vagy a CD-lejátszókhoz használja; AUX LEV 3 - Alacsony szint, az MP3-lejátszókhoz használja; A beállítás minden változtatását a menü egy másik pontjára átváltással tárolja. Rádió üzemmód Átkapcsolás a hullámsávtartományok között A rádiója az FM és AM hullámsávtartományokon működik, a hullámsávtartományok közötti átváltáshoz nyomja hosszabb ideig az A/F billenőgombot. Az FM1/FM2 és AM1/AM2 tartományokon egyenként 6 memóriahely áll rendelkezésre, az átváltáshoz nyomja meg röviden az A/F billenőgombot. A rádióadók keresése és tárolása Kézi keresés A vagy a billenőgomb megnyomásával állítsa be a kívánt rádióadó frekvenciáját. Automatikus állomáskeresés SEEK A vagy a billenőgomb megnyomásakor a rádiókészülék megkeresi a következő rádióadót a kiválasztott hullámsávtartományban. SCAN-funkció A SCAN billenőgomb megnyomásával rövid időre (10 másodpercre) bele tud hallgatni az aktuális hullámsávtartomány rádióadóiba. A SCAN billenőgomb ismételt megnyomásakor ez a funkció befejeződik és az éppen hallgatott adót sugározza a készülék. Az adók tárolása A rádióadó kiválasztása után tartsa nyomva addig azt az állomásgombot A13, amelyikre tárolni akar, amíg a rádióadó rövid ideig elhallgat és egy rövid hangjelzés lesz hallható. Automatikus állomáskeresés a rádióadók eltárolásával Nyomja meg az AS billenőgombot. Elindul egy automatikus állomáskeresés, aminek során tárolásra kerül a 6 legerősebb jelű rádióadó az FM2, illetve AM2 tárolósíkon. A kijelzőben a STORE felirat jelenik meg. Ez csak az FM2 és az AM2 hullámsávtartományokra vonatkozik. Ha lezárult a rádióadók tárolása az állomásgombokra A13, akkor az egyik állomásgomb A13 megnyomásával be tudja hívni a kívánt rádióadót. Az AS billenőgomb minden további megnyomásával aktualizálódnak az aktuális hullámsávtartomány eltárolt rádióadói és ismét tárolásra kerülnek. Rádiószöveg Néhány rádióadó kiegészítőleg szöveges információkat sugároz - ezeket rádiószövegnek nevezik. A szöveges információk nem minden rádióadónál állnak rendelkezésre.

8 6 Rádió A fogott jel minőségétől függően a rádiókészüléknek szüksége van egy kis időre az összes karakter helyes beolvasásához. Közlekedési hírek A közlekedési hírek aktiválása és kikapcsolása Nyomja meg a TP billenőgombot, és a kijelzőn megjelenik a TP kijelzés. Ha egy olyan rádióadó van beállítva, amelyik nem sugároz közlekedési közleményt, akkor a rádiókészülék keres egy olyan rádióadót, amelyik sugároz közlekedési közleményt. A kijelzőben a TP SEEK felirat jelenik meg. Ha a készülék nem talál egy olyan rádióadót sem, amelyik közlekedési közleményt sugároz, akkor a kijelzőben a NO TP felirat jelenik meg. Egy beérkező közlekedési közlemény automatikusan megszakítja a CD lejátszását vagy annak a rádióadónak a hallgatását, amelyiket éppen hallgatja és nem sugároz közlekedési közleményt. A kijelzőben az INFO und Sendername felirat jelenik meg. A közlekedési közlemény befejezése után a rádiókészülék automatikusan visszatér az eredeti lejátszásra. Ha szeretné kikapcsolni a közlekedési rádiót, akkor nyomja meg ismét a TP billenőgombot, és a kijelzőben kialszik a TP felirat.

9 CD-lejátszó 7 CD-lejátszó Kezelési útmutató A CD-lemez behelyezése Nyomja meg a CD gombot a műsorforrás kiválasztásához: CD (belső CD-meghajtó), EXT (CD-váltó, ha van csatlakoztatva a rádióhoz) vagy AUX. Toljon be egy CD-t a CD-rekeszbe A7 óvatosan addig, amíg azt önmagától behúzza a készülék. A lejátszás automatikusan indul. A CD-lejátszó működése Audio CD: egy zeneszám kiválasztása A CD lejátszása közben nyomja meg a vagy a billenőgombot az előző, illetve a következő zeneszám kiválasztásához. A zeneszám visszafelé, illetve előrefelé történő gyors lejátszásához nyomja meg hosszabban a vagy a billenőgombot. A gomb elengedése után folytatódik a lejátszás. MP3-fájlok: egy zeneszám kiválasztása A CD lejátszása közben nyomja meg a vagy a billenőgombot az előző, illetve a következő zeneszám kiválasztásához. A zeneszám visszafelé, illetve előrefelé történő gyors lejátszásához nyomja meg hosszabban a vagy a billenőgombot. A gomb elengedése után folytatódik a lejátszás. A rendezőkben vagy lejátszási listákban (amennyiben vannak ilyenek a CD-n) való lapozáshoz nyomja meg röviden a vagy billenőgombot. SCAN-funkció Nyomja meg a SCAN billenőgombot a belehallgató funkció elindításához. A készülék minden zeneszámból lejátsza az első 10 másodpercet. A normál üzemmódba visszatéréshez nyomja meg ismét a SCAN billenőgombot. Ha az előző, illetve következő zeneszámot akarja kiválasztani, akkor nyomja meg a vagy billenőgombot. A CD lejátszásának a befejezése A CD lejátszásának a befejezéséhez és a rádió aktiválásához nyomja meg az A/F billenőgombot. A CD a készülékben marad. A CD-lemez kitolása Nyomja meg a A6 -os gombot, a CD kitolódik. A kiegészítő információk kijelzése (MP3-fájlok) Az 1-6 állomásgombok segítségével tudja kiválasztani az MP3-fájlok kiegészítő információinak a kijelzését a kijelzőben: 1 - A könyvtár száma és a zeneszám száma; 2 - A zeneszám neve; 3 - Az előadó neve; 4 - Az album neve; 5 - A fájl neve; 6 - A könyvtár neve. Ha nem veszi ki a kitolt CD-t, akkor azt a készülék biztonsági okokból visszahúzza.

10 8 CD-lejátszó Ha a rádió a CD-üzemmódra kapcsolás előtt a TP-üzemmódban volt, akkor a CD lejátszása a közlekedési közlemények közben megszakad és a készülék átkapcsol a rádió üzemmódba. A közlekedési közlemények után a készülék visszakapcsol a CD-üzemmódba. A zeneszámok lejátszása véletlen sorrendben Nyomja meg a MENU billenőkapcsolót a Setup menü aktiválásához. Válassza ki az állomásgombok segítségével a MIX menü egyik funkcióját. Állítsa be a kezelőgomb A1 forgatásával a kívánt értéket. Az előadó és az album nevét, és a lejátszott MP3-fájl címét meg tudja jeleníteni, ha ezek az információk ID3-Tag-ként rendelkezésre állnak. Ha nem áll rendelkezésre ID3-Tag, akkor a könyvtár- vagy a fájlnév jelenik meg. Nem támogatja a lejátszási listákat. Bitráta (időegységenkénti adatáramlás) A készülék támogatja a kit/s bitrátájú MP3-fájlokat, valamint a változó bitrátájú MP3-fájlokat. A változó bitrátájú adatoknál a játékidő kijelzése pontatlan lehet. MIX A zeneszámok lejátszása véletlen sorrendben. MIX OFF - A menü funkciója ki van kapcsolva; MIX CD - Egy CD zeneszámainak a lejátszása véletlen sorrendben; MIX FLD - A zeneszámok lejátszása véletlen sorrendben egy meghatározott könyvtárban (Folder); MIX PLS - A lejátszási lista (a kiválasztott zeneszám könyvtára a CD-n eltárolt egyes könyvtárak közül) lejátszása. Csak akkor jelzi ki, ha a lejátszott CD-n van eltárolva lejátszási lista. Az MP3-üzemmódra vonatkozó általános tudnivalók Az MP3-fájlokkal és -adathordozókkal szembeni követelmények 650 és 700 MB kapacitású CD-ROM, CD-R, CD-RW. A CD-knek meg kell felelniük az ISO 9660-Level 2 szabványnak, valamint a Joliet adatrendszernek (single session és multisession). A fájlneveknek nem szabad 64 karakternél hosszabbaknak lenniük. A könyvtárszerkezet 8 könyvtársíkra (alkönyvtár) van korlátozva.

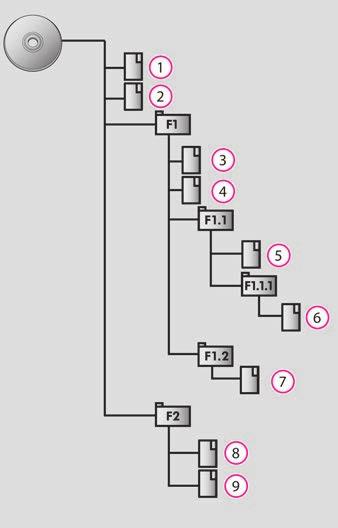

11 CD-lejátszó 9 Az MP3-fájlok és a könyvtárak lejátszási sorrendje ek a CD-k használatához Ugrások a lejátszás közben Rossz utakon és erős rázkódás esetén a lejátszás közben ugrások keletkezhetnek. Kondenzvíz képződés Hidegben és esők után a CD-meghajtóban pára csapódhat le (kondenzáció). Ennek ugrások lehetnek a következményei vagy a lejátszás nem lehetséges. Ilyen esetekben várjon addig, amíg a nedvesség elpárolog. ek a CD-lemezek ápolásához Ha egy CD elszennyeződött, akkor soha nem szabad a CD-t körirányban tisztítani, hanem egy puha és foszlásmentes törlőkendővel belülről kifelé. Erős szennyeződéseknél azt javasoljuk, hogy a CD-t egy a kereskedelemben kapható CD-tisztítóval tisztítsa meg. Azonban ebben az esetben se tisztítsa a CD-t körkörös irányban, hanem belülről kifelé és azután hagyja megszáradni. Túlmelegedés elleni védelem Ha a készülékben a hőmérséklet meghaladja a 85 C-ot, akkor biztonsági okokból befejeződik a CD lejátszása. Ábra 1 Az MP3-fájlok és a könyvtárak lejátszási sorrendje A készülék az adathordozón eltárolt MP3-fájlokat egy meghatározott sorrendben játsza le ábra 1. Az ábra példaként egy tipikus MP3-CD-t mutat, ami a zeneszámokat (Tracks ), könyvtárakat (Folder ) és alkönyvtárakat tartalmaz. Figyelem! Soha ne használjon benzint, festékhígítót vagy hagyományos hanglemezhez készült tisztítófolyadékot, mert ezek megsérthetik a CD-lemez felületét! Soha ne tegye ki a CD-lemezt közvetlen napsugárzásnak! Kérjük, soha ne írjon vagy ragasszon matricát a CD-kre! Egy CD minden szennyeződése vagy sérülése nehézségekhez vezethet az információk olvasásakor. Az olvasási hiba súlyossága függ a szennyeződéstől, illetve a mechanikus sérülés mértékétől. Az erős karcolások olvasási hibákat okoznak, miáltal a CD ugrik vagy megakad. Az összes CD-t gondosan kezelje és mindig védőtokban tartsa.

12 10 CD-lejátszó AUX-IN bemenet* A külső audio műsorforrások bemenete, AUX-IN, az első ülések kartámasza alatt található és a felirattal van jelölve. Egy külső audio műsorforrás aktiválása Nyomja meg a CD gombot és nyomja meg ismét a CD gombot a külső bemenet kiválasztásához. A külső műsorforrás csatlakoztatása után automatikusan indul a lejátszás. A külső műsorforrás lejátszásának a befejezése Nyomja meg az A/F billenőgombot. Indul az utoljára kiválasztott rádióadó játszása. Nyomja meg a CD billenőgombot és válassza ki a CD műsorforrást a lejátszáshoz. Egy az AUX-IN csatlakozóhoz csatlakoztatott külső audio műsorforrás csupán a rádión és hangszórókon keresztül játszható le. A külső audio műsorforrások nem vezérelhetők a rádión keresztül. Bármikor ki tud választani egy másik audio műsorforrást a rádión. Ameddig a külső audio műsorforrás nincs kikapcsolva, addig a háttérben mindig aktív marad. A külső audio műsorforrások kezelését a mindenkori gyártó kezelési útmutatójában találja. Az AUX-IN csatlakozóhoz a szabványos 3,5 mm-es dugós csatlakozó használható. Ha nincs a külső audio műsorforrásnak ilyen dugós csatlakozója, akkor egy adaptert kell használni. A külső audio műsorforrás lejátszási hangerősségének az illesztése A külső audio műsorforrás lejátszási hangerőssége a rádió hangerőszabályzójával változtatható. A csatlakoztatott audio műsorforrástól függően a kimeneti hangerősség változtatható a külső audio műsorforráson. Ezenkívül változtatni tudja az AUX-IN csatlakozó bemeneti érzékenységét 4. oldal, és így illeszteni tudja a külső audio műsorforrás lejátszási hangerősségét a másik audio műsorforráson vagy el tudja kerülni a torzításokat. FIGYELEM! A külső audio műsorforrást semmi esetre sem szabad a műszerfalon elhelyezni. Egy hirtelen irányváltásnál az utastérbe repülhet és sérülést okozhat az utasoknak. A külső audio műsorforrásokat semmi esetre sem szabad a légzsákok közelében elhelyezni. A légzsák a kioldásakor az utastérbe repíthetné azt és sérülést okozhatna az utasoknak. Menet közben nem szabad a külső audio műsorforrást a kezében vagy az ölében tartani. Egy hirtelen irányváltásnál az utastérbe repülhet és sérülést okozhat az utasoknak. A külső audio műsorforrás csatlakozóvezetékét mindig úgy vezesse el, hogy az ne korlátozza a vezetőt menet közben. Figyelem! Az AUX-IN csatlakozót csak audio műsorforrásokhoz szabad használni! A rádiókészüléke ellenőrzi a külső műsorforrás szintbeállítását. Ügyeljen arra, hogy a legjobb minőség a bemeneti érzékenység és a külső műsorforrás kimeneti érzékenységének (többnyire a hangerősség-szabályzóval) a megfelelő kombinációjával érhető el. Ehhez a beállításhoz részletes információkat a készülékek használati útmutatójában talál. Ha az AUX-IN csatlakozón keresztül egy olyan külső audio műsorforrás van csatlakoztatva, amelyik külső áramellátáshoz való adapterrel van felszerelve, előfordulhat, hogy zavarja az audio jelet. Ez függ a használt adapter minőségétől. A jármű hangszórói a rádió 30 wattos kimenőteljesítményére vannak méretezve.

13 A Škoda Auto folyamatosan dolgozik minden típus és modell továbbfejlesztésén. Megértését kérjük amiatt, hogy a gyártó fenntartja a jogot a szállított gépkocsik formájának, felszereltségének és mûszaki tulajdonságainak a bármikor történõ megváltoztatására. A kezelési útmutatóban szereplõ adatokból, ábrákból és leírásokból ezért semmiféle igény nem származtatható. Utánnyomása, sokszorosítása vagy fordítása - akár csak kivonatosan is - a Škoda Auto írásos engedélye nélkül tilos. A szerzõi jogi törvény szerinti minden jog kifejezetten a Škoda Auto részére fenntartva. A változtatás joga fenntartva. Kiadta: ŠKODA AUTO a. s. ŠKODA AUTO a.s. 2008
