1 Műszaki diszpozíció 7. sz. melléklet Eljárás száma: Eljárás tárgya: A rész: HÉV hóseprő és HÉV mozdony járművek esztétikai állagjavítása 2014 pályaszámú HÉV hóseprő jármű esztétikai állagjavítáa A felújítás célja: Az 1990-es évek első felére jellemző, utolsó üzemi állapota szerint megőrzött és múzeumi keretek között kiállított 2014 psz. HÉV hóseprő jármű esztétikai felújítása. A járművet érdemi változtatás nélkül, jelenlegi kivitelének megfelelően kell helyreállítani, a feladat a gépészeti egységek felújítására nem terjed ki. Az elvégzendő feladatok: Kocsiszekrény: vázra bontás, a vázszerkezet, egyéb burkolatok és szerelvények szemcseszórása, korróziómentesítése, oldallemezelés cseréje, ajtók javítása és szemcseszórása, alapozás, fényezés, Tető: szerkezeti felújítás, szigetelés, a faszerkezet cseréje valamint gombaölő szerrel kezelése (tetőszerkezet és tetőjárdák is), tetővászon és tetőpép cseréje, fényezés. Tetőszerelvények esztétikai felújítása (tisztítás, korróziómentesítés, fényezés) Alváz, alvázszerelvények: az alváz, a kerékpárok, a hordmű, vontatómotorok, légtartályok, vonó- ütközőkészülék, lépcső és egyéb az alvázra függesztett szerelvények pergő festék és szennyeződések eltávolítása, korróziómentesítés, fényezés Seprőszerkezetek: a kefehíd, a motor- és hajtásburkolat, egyebek szemcseszórása, alapozás, fényezés, kefék újra fonása náddal, a nád-befogólécek cseréje, Vezetőállások: vezetőállás látható felületeinek (a kezelőszervek és egyéb szerelvények is) fénymázolása illetve fényezése, a tönkrement farostlemez mennyezetburkolat cseréje megjelenésében hasonló, homogén fehér, legalább 2 mm-es vastagságú műgyanta kötőanyagú dekoritlemezre, vagy tuffolással bevonatolt alumíniumlemez burkolatra, az összes ablaküveg cseréje (laminált vagy edzett biztonsági üvegre), függönycsere, Világítóberendezések: külső világítótestek és fényjelző-berendezések felújítása, vagy cseréje típusazonosra, belső lámpabúrák szükség szerinti cseréje, Fényezés, fénymázolás, feliratozás: a jelenlegi (felújítás előtti) elrendezés és színek szerint (a külső, egyedi zöld alapszín kivételével mind RAL-skálából), feliratozás a jelenlegi elrendezés, karaktertípusok és felhelyezési mód szerint, A szétszerelés során megbontott elektromos bekötési pontok, saruk tisztítása, bekötés a szétszerelés során feltárt állapottal megegyezően.

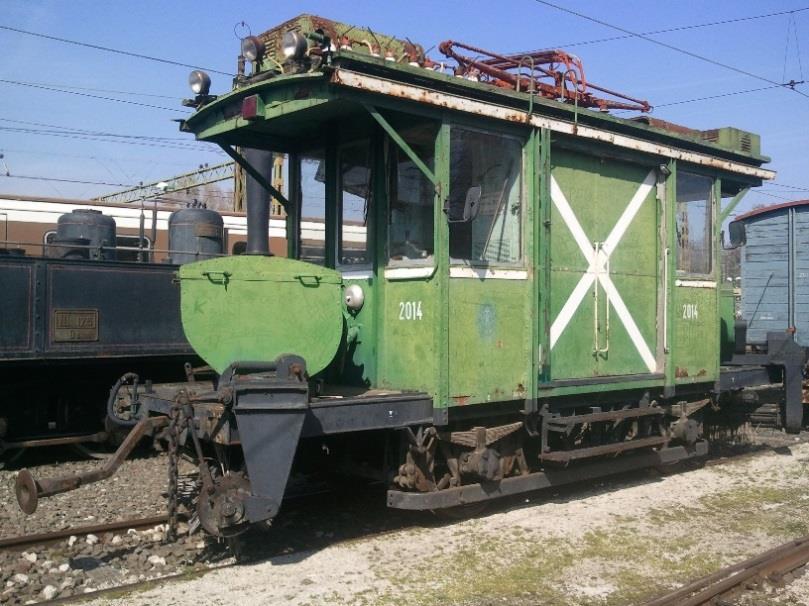

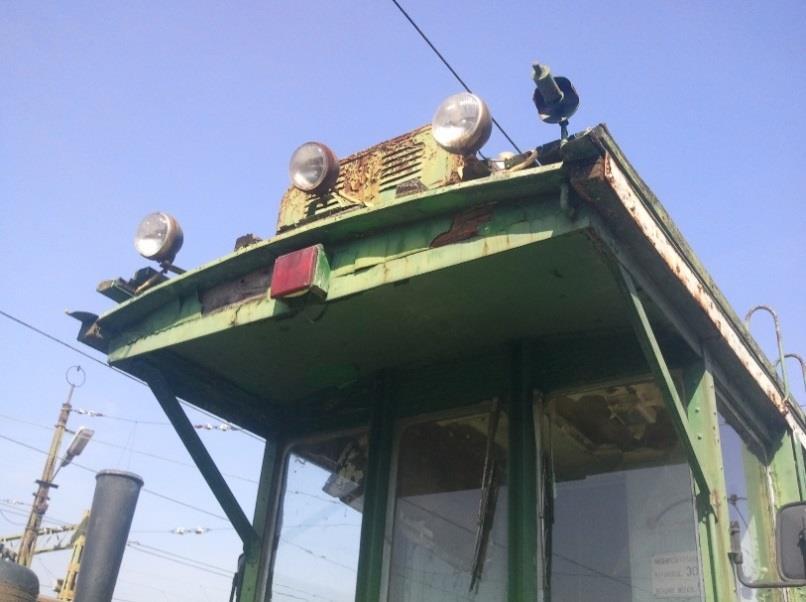

2 A műtárgyi jármű korhű helyreállításának muzeológiai elvárásai miatt a BKV a felújítási munkálatok során több alkalommal ellenőrzést tart. A jármű jelenlegi állapota: 2 / 5 oldal

3 8. sz. melléklet Műszaki diszpozíció Eljárás száma: Eljárás tárgya: B rész: HÉV hóseprő és HÉV mozdony járművek esztétikai állagjavítása DL41 pályaszámú HÉV Mozdony esztétikai állagjavítás A felújítás célja: A múzeumi keretek között kiállított DL41 psz. HÉV mozdony állagmegóvása, esztétikai felújítása. A járművet érdemi változtatás nélkül, jelenlegi kivitelének megfelelően kell helyreállítani, a feladat a gépészeti egységek felújítására nem terjed ki. Az elvégzendő feladatok: Kocsiszekrény: oldallemezelés cseréje, ajtók és ablakoszlopok javítása, szemcseszórás, korróziómentesítés, átlapolások tömítése, fényezés, Tető: szemcseszórás, lemezelés javítása, szigetelés, tetőjárdák cseréje, fényezés, Alváz, alvázszerelvények: az alváz, a kerékpárok, a hordmű, vontatómotorok, légtartályok, vonó- ütközőkészülék, lépcső és egyéb az alvázra függesztett szerelvényeknél pergő festék és szennyeződések eltávolítása, korróziómentesítés, fényezés, Vezetőállások: vezetőállás látható felületeinek helyreállítása, felújítása, azaz a sérült, tönkrement elemek szükség szerinti cseréjén túl a felület állapotától és jellegétől függően tisztítás, fényesítés, fényezés, fénymázolás illetve pácolás-lakkozás. A farostlemez mennyezetburkolat cseréje megjelenésében hasonló, homogén fehér, legalább 2 mm-es vastagságú műgyanta kötőanyagú dekoritlemezre a géptérben is. Homlok szélvédőüvegek mindegyikének illetve a sérült vagy elszíneződött oldal- és válaszfalüvegek cseréje (laminált biztonsági üvegre), üléskárpit cseréje. 3 / 5 oldal

4 Jelzőberendezések: külső világítótestek felújítása, vagy cseréjük típusazonosra, belső lámpabúrák szükség szerinti cseréje, jelzőkürt fényesítése. Fényezés, fénymázolás, feliratozás: a jelenlegi (felújítás előtti) elrendezés és árnyalatok szerint (a külső, egyedi zöld alapszín kivételével mind RAL-skálából), feliratozás a jelenlegi elrendezés és karaktertípusok szerint, A műtárgyi jármű korhű helyreállításának muzeológiai elvárásai miatt a BKV a felújítási munkálatok során több alkalommal ellenőrzést tart. 4 / 5 oldal

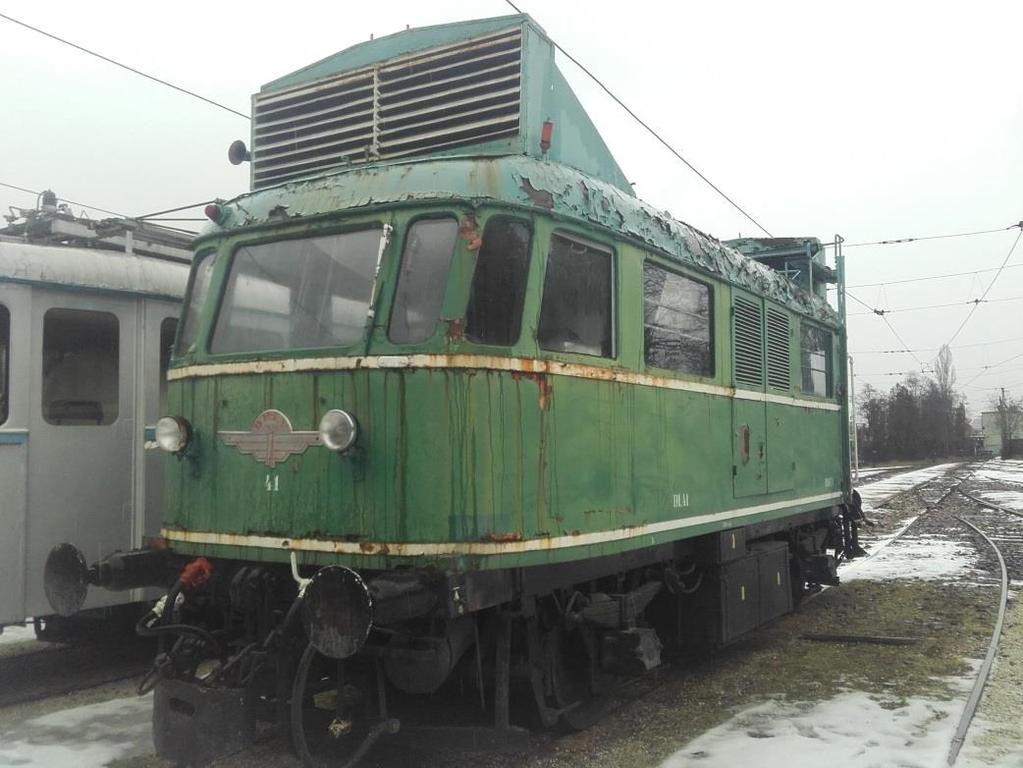

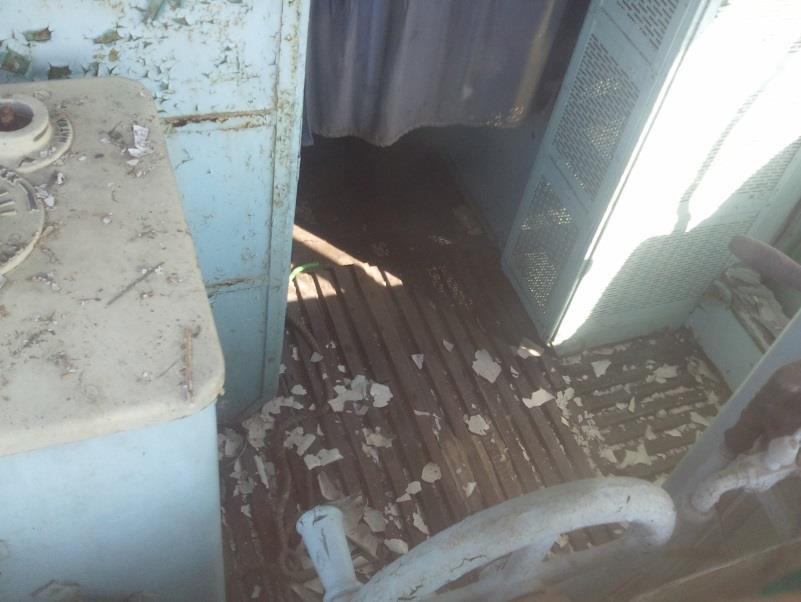

5 A jármű jelenlegi állapota: 5 / 5 oldal
