1 Szélessávú Hírközlés és Villamosságtan Tanszék Dr.Szabó József Tananyag, követelmények. (bevezető) Űrtechnológia VIHVAC05 Budapest, szeptember 5.

2 Űrtechnológia szeptember 5. Tananyag követelmények / 2 Tananyag, követelmények Elhangzott előadások anyaga, a ZH és a vizsga eredmények a tárgy honlapján követhető: NagyZH november :15-14:00 V1/109 Pót ZH I. november :15-21:00 V1/218 (Pót ZH II. december 6. 19:15-21:00 V1/218) Elővizsga/PótZH december :15-14:00 V1/218 Vizsga I. december :15-14:00 V1/218 Vizsga II. január 4. 12:15-14:00 V1/218 Vizsga III. január :15-14:00 V1/218 Vizsga IV. január :15-14:00 V1/218 Tárgy ügyintézők: Dr.SzabóJózsef Dr.Csurgai-Horváth László szabo@hvt.bme.hu csurgai@hvt.bme.hu

3 Űrtechnológia szeptember 5. Tananyag követelmények / 3 ZH és írásbeli vizsga Az előadások utolsó oldalán található ellenőrző kérdések közül 12 Max. 5 pont / kérdés --> max. 60 pont / ZH-n és Vizsgán is Osztályzat: (elégtelen) (elégséges) (közepes) (jó) (jeles) Vizsgára bocsájtás feltétele a legalább elégséges nagy ZH A második írásbeli vizsga után szóbeli javításra van lehetőség, annál az oktatónál akinek a témájából a válaszok a legrosszabbra sikerültek. Az anyag 1/3 része.

4 Szélessávú Hírközlés és Villamosságtan Tanszék Dr.Gschwindt András Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban Űrtechnológia VIHVAC05 Budapest, szeptember 5.

5 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 5 Űrkutató Csoport a Műegyetemen Az első műhold a Szputnyik 1 ( ) fellövése után 2 évvel a Budapesti Műszaki Egyetemen: 1959 RÖVIDHULLÁMÚ MEGFIGYELŐ RÁDIÓÁLLOMÁS 1961 KOMPLEX TUDOMÁNYOS DIÁKKÖR 1965 RAKÉTA TECHNIKAI TUDOMÁNYOS DIÁKKÖR - Műholdvevő állomás - Meteorológiai rakéta fejlesztés 1970 ŰRKUTATÓ CSOPORT (SRG) (Magyar Tudományos Akadémia támogatásával)

6 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / RÖVIDHULLÁMÚ MEGFIGYELŐ RÁDIÓÁLLOMÁS

7 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 7 Légvédelmi lövegre szerelt műholdvevő antennák a K épület kertjében és a Ferencz hegyen telepítve

8 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / RAKÉTATECHNIKAI TUDOMÁNYOS DIÁKKÖR

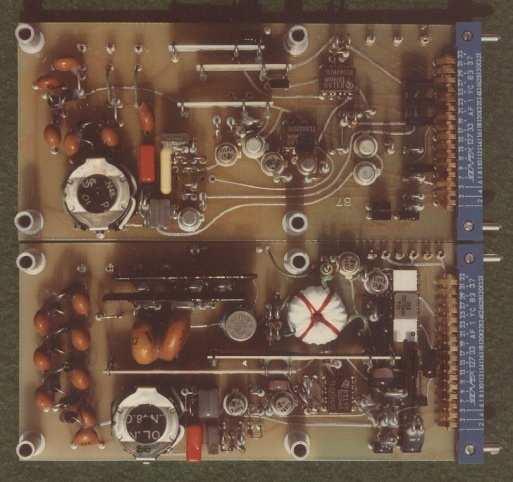

9 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 9 60-as évek technológia Elektron csövek, forrléc Ferenc hegyi megfigyelő Két ember Jel maximumra hangolás Hajtó anyag kísérletek Vezérlési kisérletek (Higany kapcsolók) Vevőállomás részáramkörök építése (elsősorban kész berendezések)

10 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / es évek INTERKOZMOSZ Interkozmosz program (pontos név: A szocialista országok együttműködése a világűr békés célú kutatásában, felhasználásában ) Magyarország 1967-ben írta alá az egyezményt BME Űrkutató csoport: Fedélzeti A/D és D/A átalakítók Fedélzeti telemetria adó-vevő alrendszerek Különböző energiakezelő alrendszerek, egyen és váltófeszültségű energiaelosztók Fedélzeti adatgyüjtők Vevőállomás, antennák Институт Космических Исследований Space Research Institute

11 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / es évek INTERCOSMOS Interkozmosz 15 (első start) június 19. Apogeum: 521 km Perigeum: 487 km Inklináció: 74 Keringési idő: 94,6 perc AUOSz (automatikus univerzális orbitális szputnyik) Csehszlovák, német, magyar, lengyel, orosz és svéd eszközök Első A/D konverter IK holdon ETMSZ tápegységek

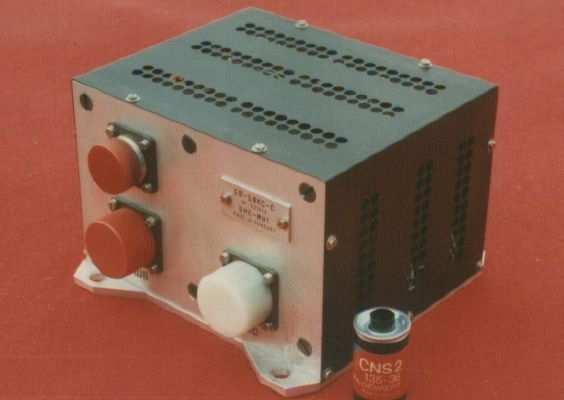

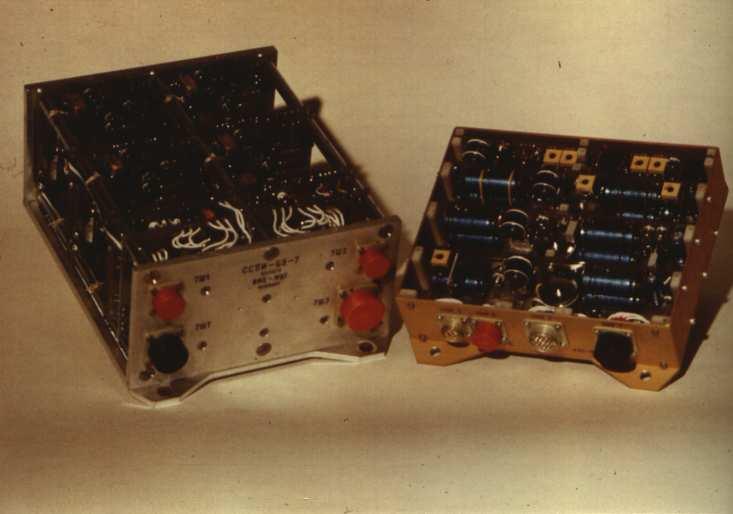

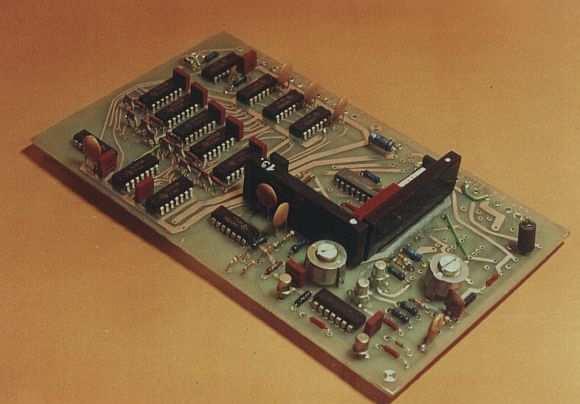

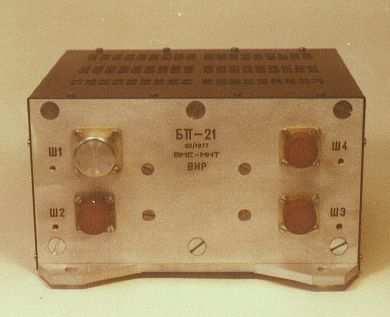

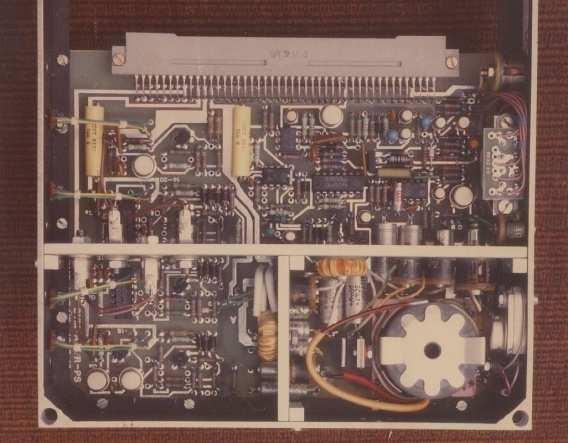

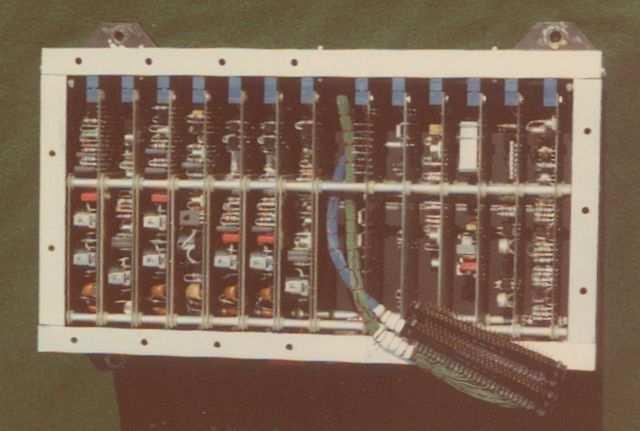

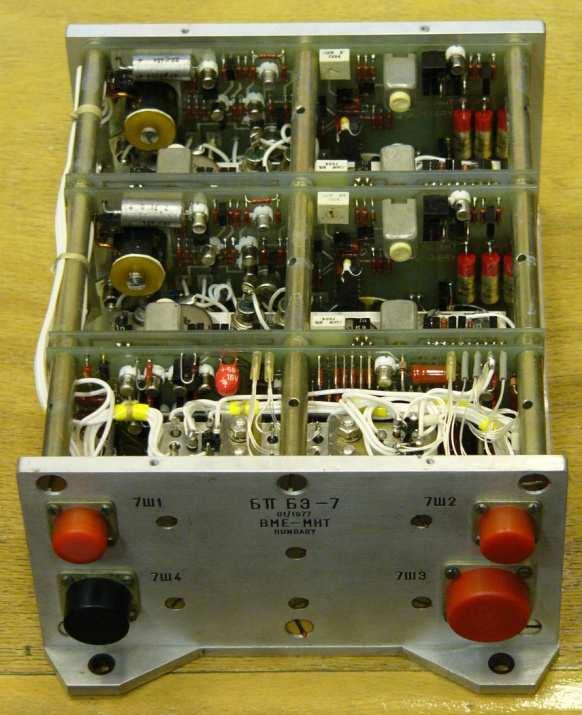

12 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / es évek INTERCOSMOS BP-21 az IK18-on BFSZK-PS ETMSZ-PS az IK15-ön A/D konverter az IK15-ön BE7 az IK19 és IK20 műholdakon SSPI az IK19 és IK20 műholdakon

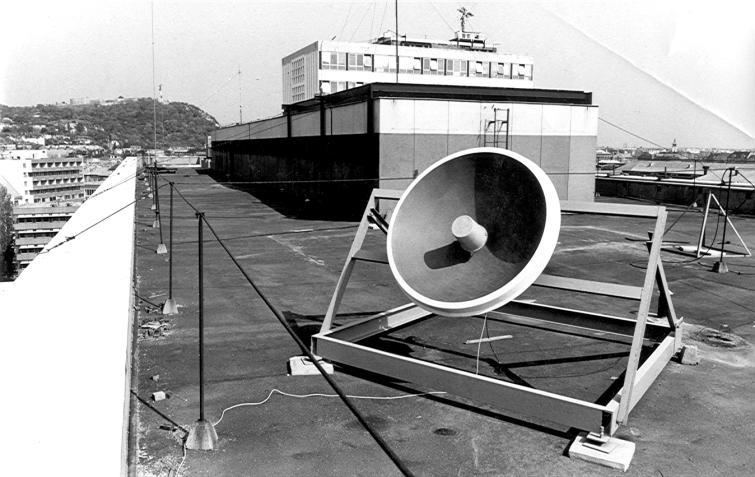

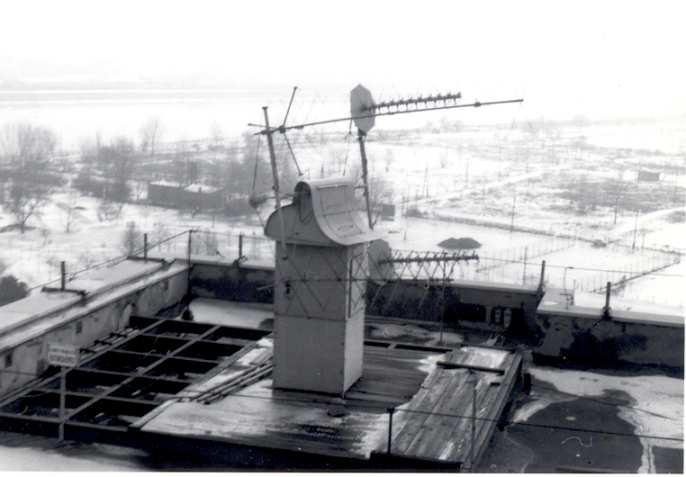

13 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 13 Műholdvevő antennák a V/2 épület tetején

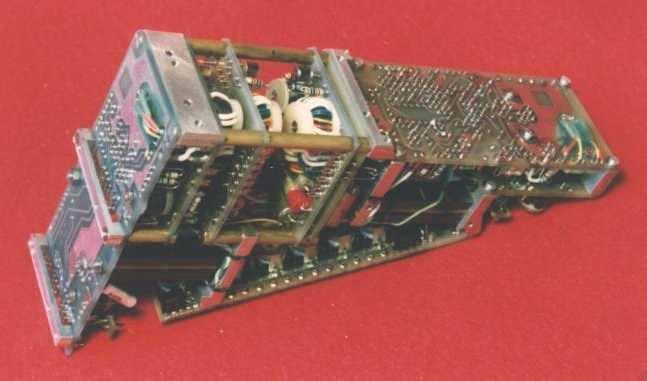

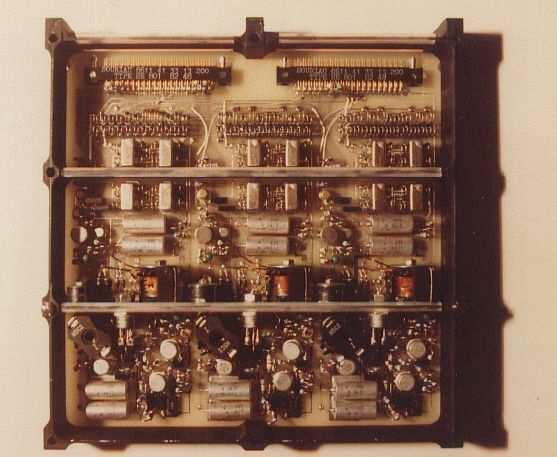

14 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / es évek technológia Szilicium félvezető eszközök TTL digitális áramkörök, 2 oldalas lyukgalvanizált NYÁK Alkatrészek: Gyorskapcsoló teljesítmény tranzisztorok Gyorskapcsoló diódák (t rr = nsec) Ferritek (B max = 0.1 Tesla, 20 khz) Kerámia és szilárd tantál kondenzátorok Konstrukció (kisebb egységek) Előlap, hátlap és panelek párhuzamos elrendezése Távtartó rudazat merevítő

vevőállomás 137,5 MHz-es KF, a Master oszcillátor, a demodulátor és a bitszinkron egységeit tartalmazza.

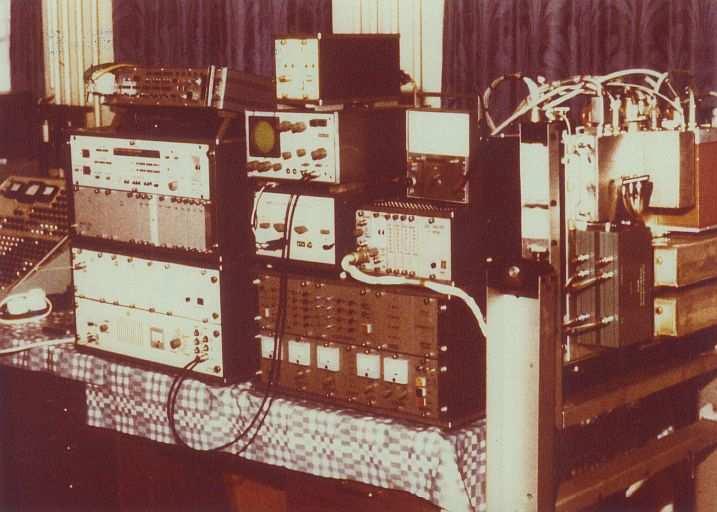

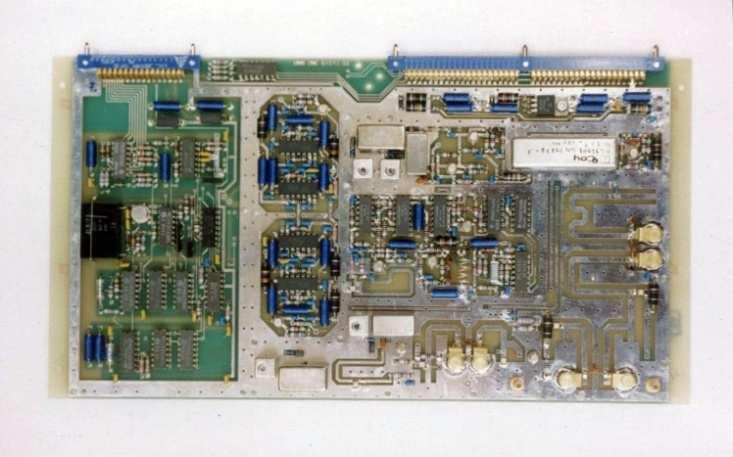

15 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / as évek INTERCOSMOS METEOSAT KF Vevő (1985) A vevőállomás 137,5 MHz-es KF, a Master oszcillátor, a demodulátor és a bitszinkron egységeit tartalmazza. Partnerek: Országos meteorológiai Szolgálat és Német Űrkutatási Központ (Neustrelitz) TRANZIT vevő (1987) 2 csatornás navigációs vevő 150 és 400 MHz-re. 50bit/sec, +- 1rad löket. Kétszeres keverésű vevő két-két adat és órajel kimenettel. Partnerek: Videoton és orosz

és napjainkban / 16 80-as évek INTERCOSMOS L-sávú Rádiómétert

Physics Geological Survey of Austria Department of Geophysics

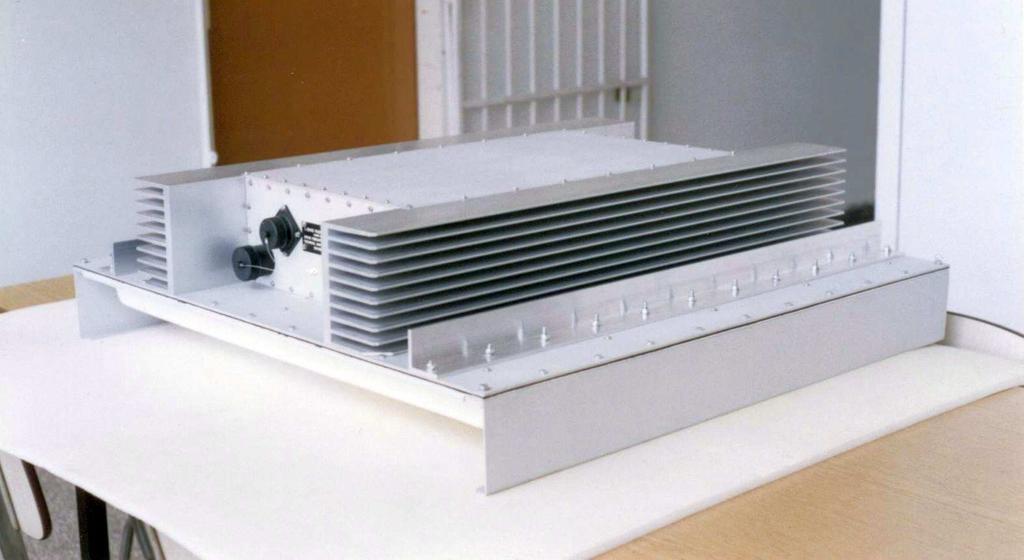

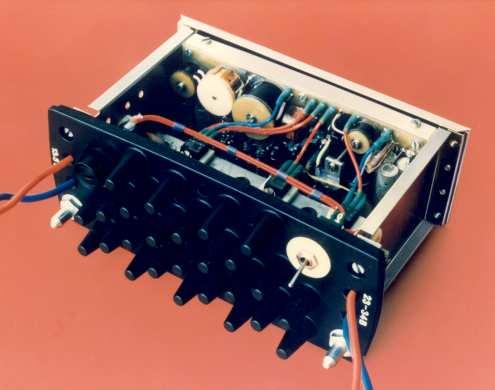

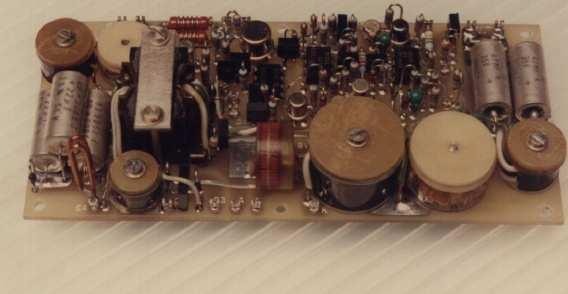

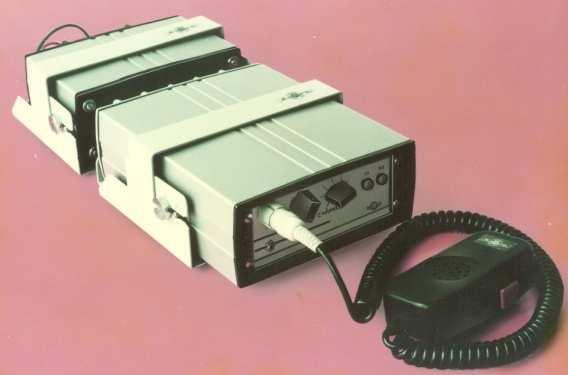

16 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / as évek INTERCOSMOS L-sávú Rádiómétert ( ) 1405 MHz-en müködő passzív vevő a talaj víztartalmára jellemző RF zajnövekedést méri. Partnerek:Indian Institute of Technology Bombay Department opf Physics Geological Survey of Austria Department of Geophysics Centre for Microwave Remote Sensing (IROE/CNR) BRG adó-vevő táp. (MIR 1988) 13,6V/3A Első 100kHz-es tápegység Partnerek: BRG és Orosz Rádióamatőr Szövetség

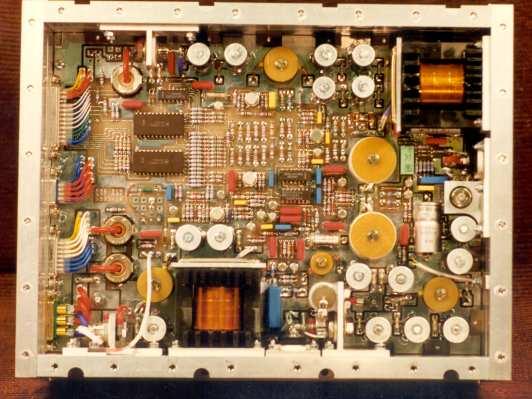

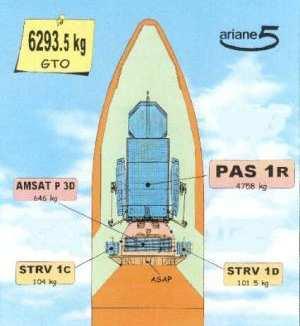

17 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 17 Berendezések AMSAT műholdakon P3A BCR 1980 P3B / AO-10 BCR 1983 P3C / AO-13 BCR 1988 P3D / AO-40 BCR 1996 RF-Monitor P3E BCR, BAT-Monitor 201?

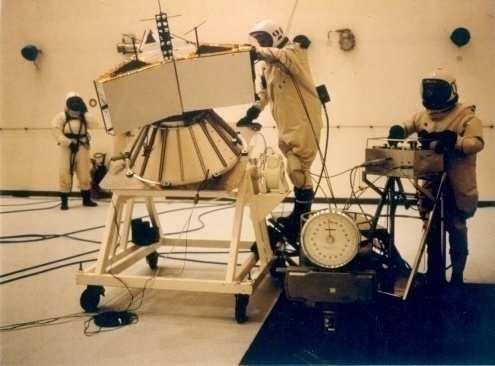

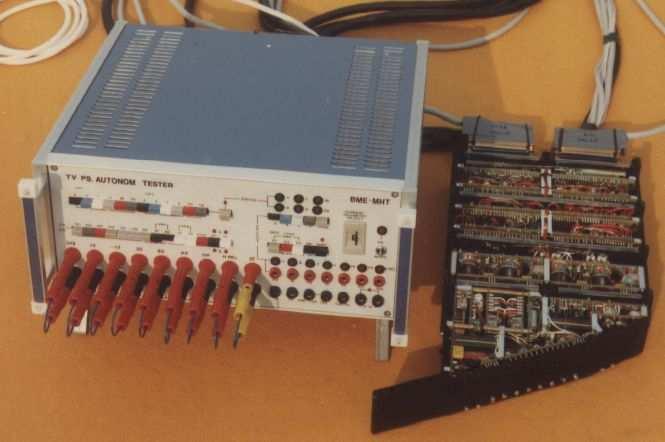

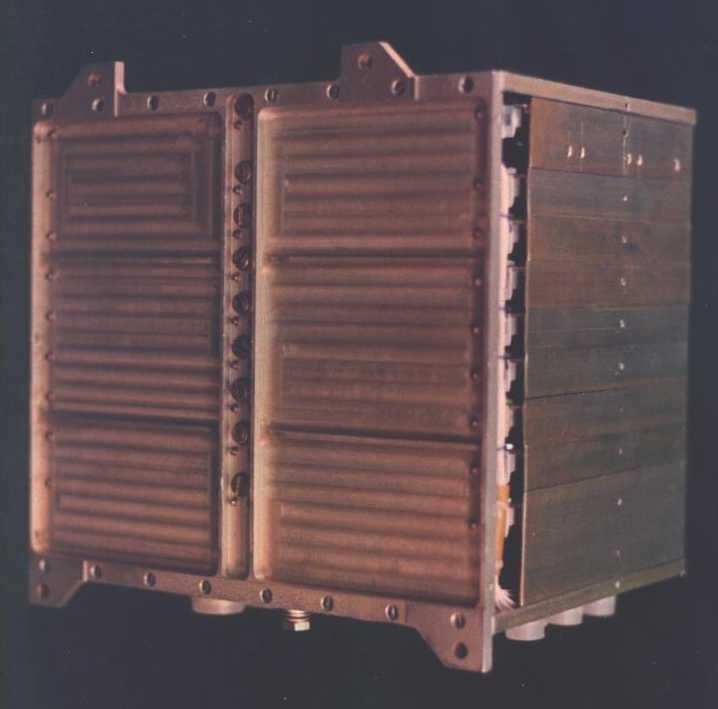

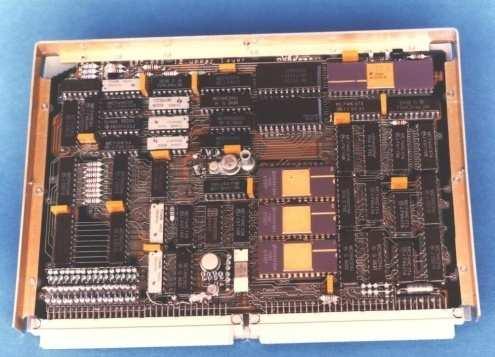

18 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 18 VEGA 1986 BLISZI (Fedélzeti adatgyüjtő) 2 pont meghibásodás ellen védett, "tiszta" hardware TÜNDE-PS (Nagy energiájú részecske detektor tápegysége) PLAZMAG-PS (Tömeg spektrométer tápegysége) TV-PS (Televízió rendszer tápegységei) 4 kamera, egy orientációs és egy képfeldolgozó rendszer

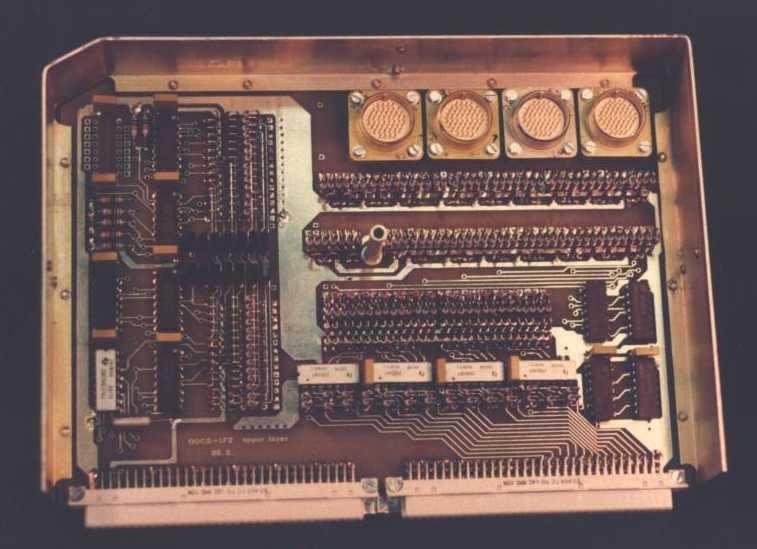

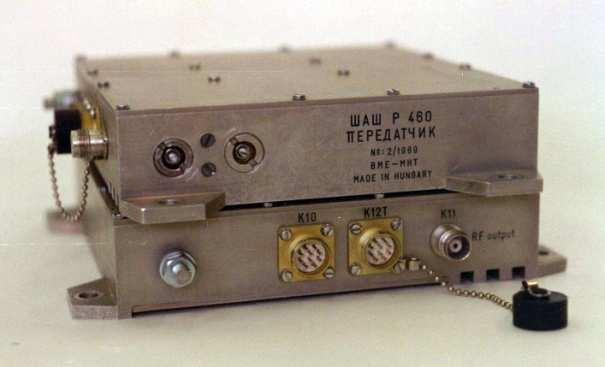

19 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 19 IK-24 ACTIVE 1989 ODCS (Data Collection System) 460 MHz TM Transmitter SAS Signal Analyser and Sampler Partner: ELTE Űrkutató Csoport

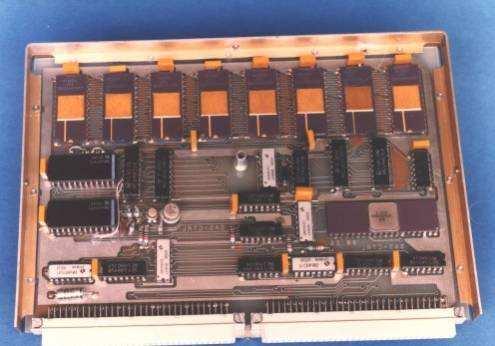

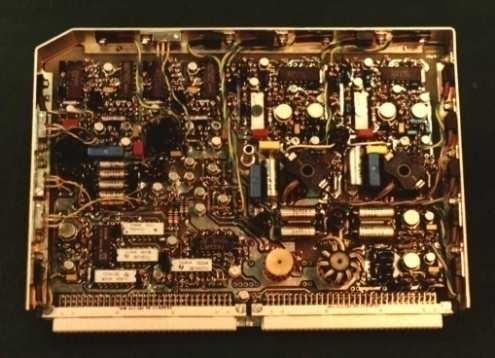

20 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / es évek technológia CMOS integrált áramkörök (kis fogyasztás) Mikroprocesszoros vezérlés 4 rétegű NYomtatott ÁramKöri lemezek (NYÁK) Alkatrészek: N-típusú teljesítmény FET-ek Gyorskapcsoló diódák (t rr = nsec) Teljesítmény ferritek (B max = 0.2 Tesla, 100kHz) Monolit kerámia és tantál kondenzátorok Konstrukció: Monolit elektronikai dobozok Doboz keretekbe épített NYÁK lemezek

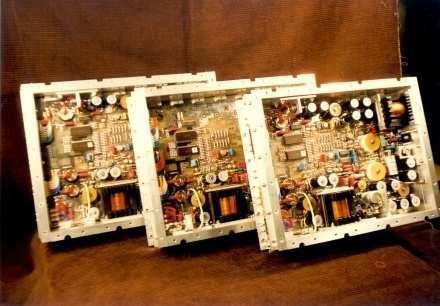

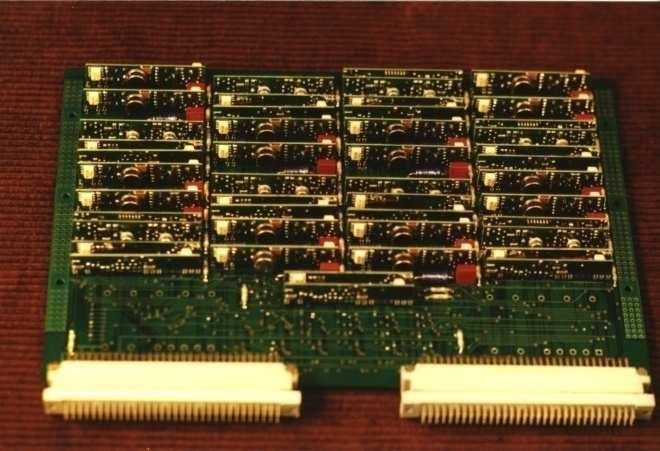

21 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / es évek ESA és NASA projektek CESAR - PCU & PPDU CESAR - Power - PWP (Plazma Wave Package) Polish Hungarian Cooperation MOS-Priroda-PS AMS (STS 91)

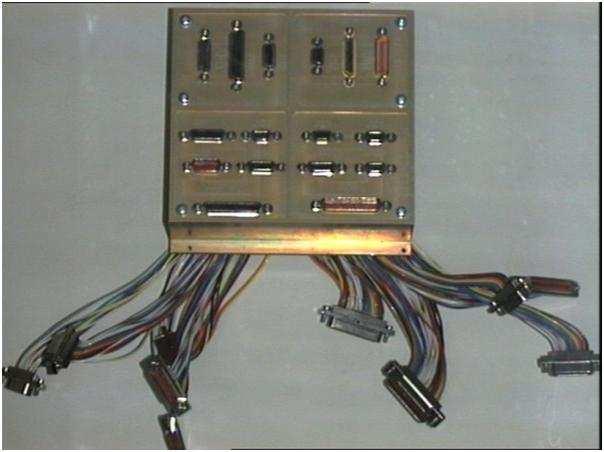

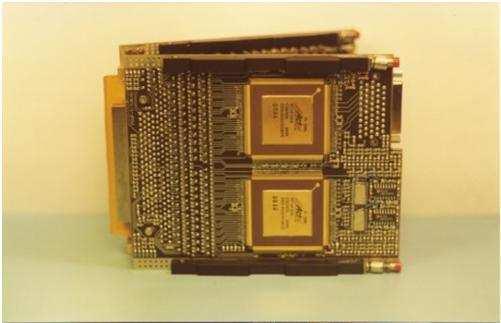

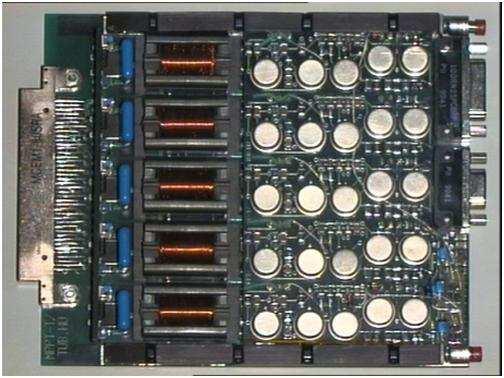

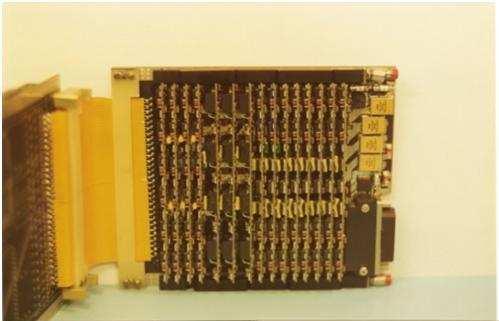

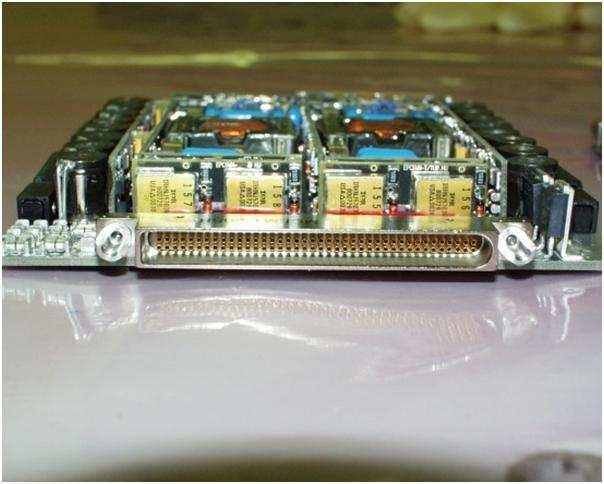

22 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 22 HLPC AUXPS PCU-C PCU-F-W EPC MPPT A/D PSS-MB ROSETTA ROLAND PSS ( )

23 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / es évek technológia HC sorozatú CMOS eszközök (kis fogyasztás, nagy sebesség) FPGA-k (field-programmable gate array) 10 rétegű nyák lemezek, felület szerelés Alkatrészek: P-típusú teljesítmény FET-ek Gyorskapcsoló diódák (trr = nsec) Teljesítmény ferritek (Bmax = 0.2 Tesla, 300kHz) Nagy kapacitású kerámia kondenzátorok Konstrukció: Speciális dobozok (NC gépek) Doboz - NYÁK interface (termikus és mechanikus)

24 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 24 Az Űrkutató Csoport 17 sikeres startja között INTERCOSMOS-15 ETMSZ-PS A/D Converter INTERCOSMOS-17 ETMSZ-PS BP-BPCH INTERCOSMOS-18 BP INTERCOSMOS-19 SSPI BE INTERCOSMOS-20 SSPI BE Phase III / A BCR INTERCOSMOS-21 SSPI BE Phase III / B AO-10 BCR VEGA-1 & 2 BLISZI TV-PS PLAZMAG-PS TÜNDE-PS Telemetriák alapján meghibásodás nem történt Phase III / C AO INTERCOSMOS-24 ACTIVE INTERCOSMOS-25 APEX INTERBOL-1 TAIL BCR ODCS SAS SAS - TX ODCS ODCS MIR-PRIRODA MOS-PS STS-91 AMS-PS Phase III / D AO-40 BCR RF-MONITOR ROSETTA Roland-PSS

25 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 25 Az anyaghoz kapcsolódó kérdések Milyen új elektromos alkatrész és konstrukciós technológiák jelentek meg a 60-as, 70-es, 80-as és 90-es évtizedek műholdfedélzeti berendezéseiben? Állítsa fontossági sorrendbe a következő szempontokat űreszköz megvalósításánál: tömeg, megbízhatóság, térfogat, ár, korszerűség! Röviden indokja! Soroljon fel 5 db műholdfedélzeti missziót időrendben, melyben a BME Űrkutató Csoportja részt vett! Röviden fogalmazza meg a felsoroltak fő célkitűzését! Milyen fő tématerületeken kapcsolódott be a BME Űrkutató Csoportja az Interkozmosz együttműködésbe? Mondjon egy-egy példát!

26 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 26

27 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 27

28 Űrtechnológia szeptember 5. Az űrkutatás múltja és jelene, magyar űrkutatási műhelyek hajdanán és napjainkban / 28
