1 MÁGNESES HÁTTÉRTÁRAK

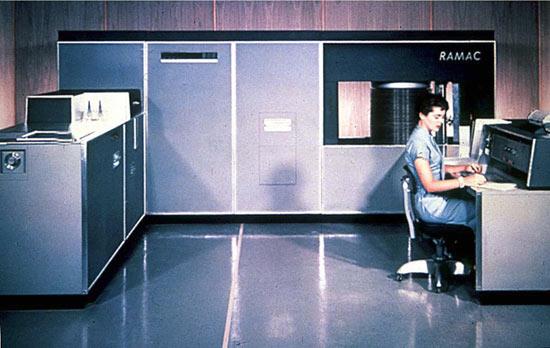

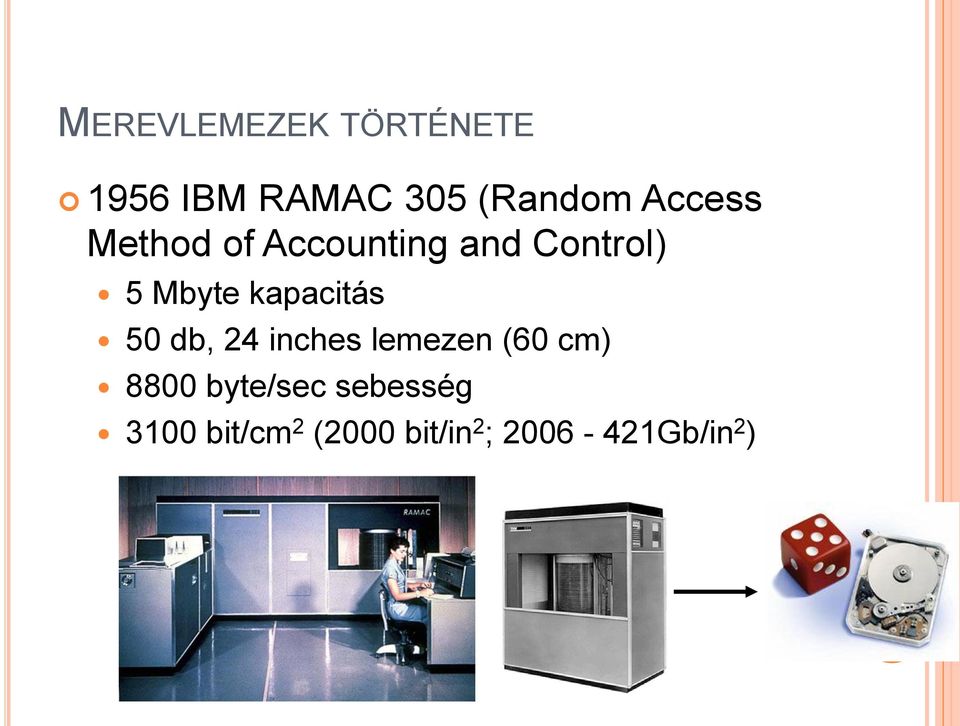

2 MEREVLEMEZEK TÖRTÉNETE 1956 IBM RAMAC 305 (Random Access Method of Accounting and Control) 5 Mbyte kapacitás 50 db, 24 inches lemezen (60 cm) 8800 byte/sec sebesség 3100 bit/cm 2 (2000 bit/in 2 ; Gb/in 2 )

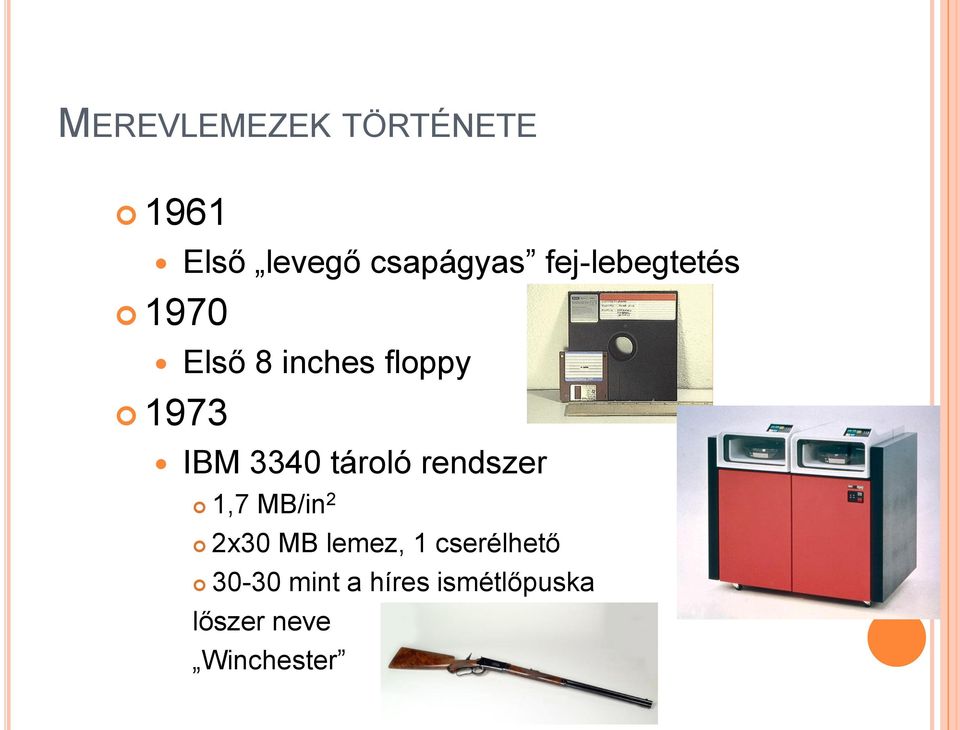

3 MEREVLEMEZEK TÖRTÉNETE 1961 Első levegő csapágyas fej-lebegtetés 1970 Első 8 inches floppy 1973 IBM 3340 tároló rendszer 1,7 MB/in 2 2x30 MB lemez, 1 cserélhető mint a híres ismétlőpuska lőszer neve Winchester

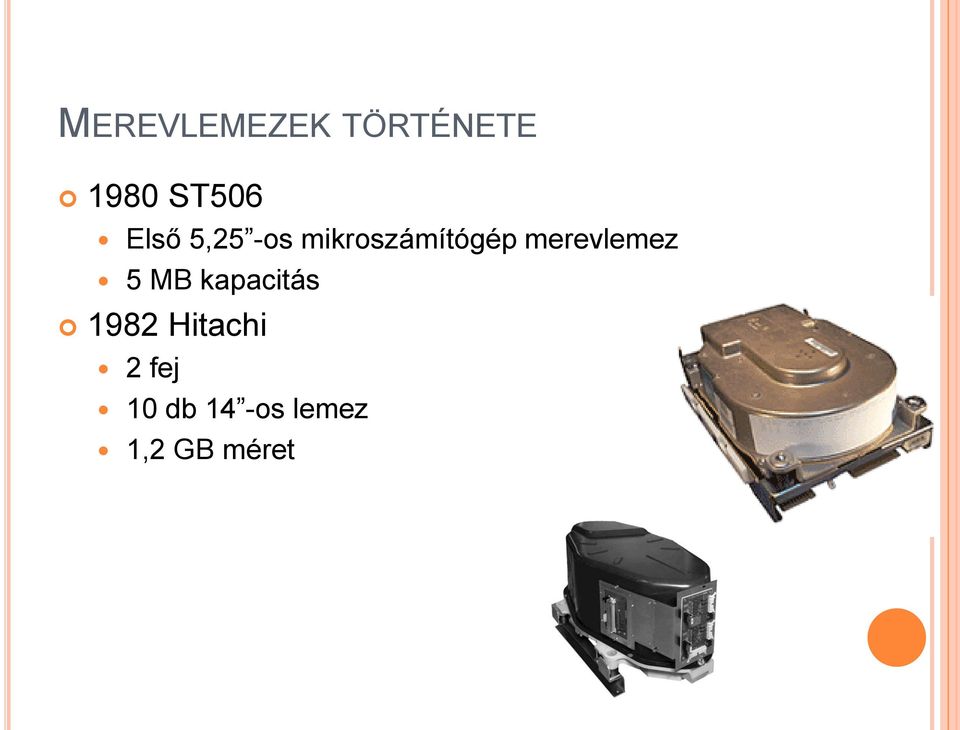

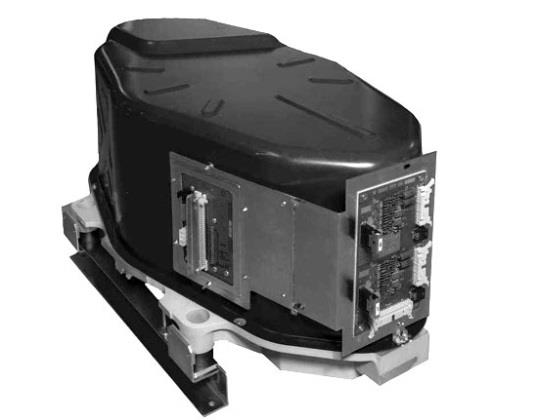

4 MEREVLEMEZEK TÖRTÉNETE 1980 ST506 Első 5,25 -os mikroszámítógép merevlemez 5 MB kapacitás 1982 Hitachi 2 fej 10 db 14 -os lemez 1,2 GB méret

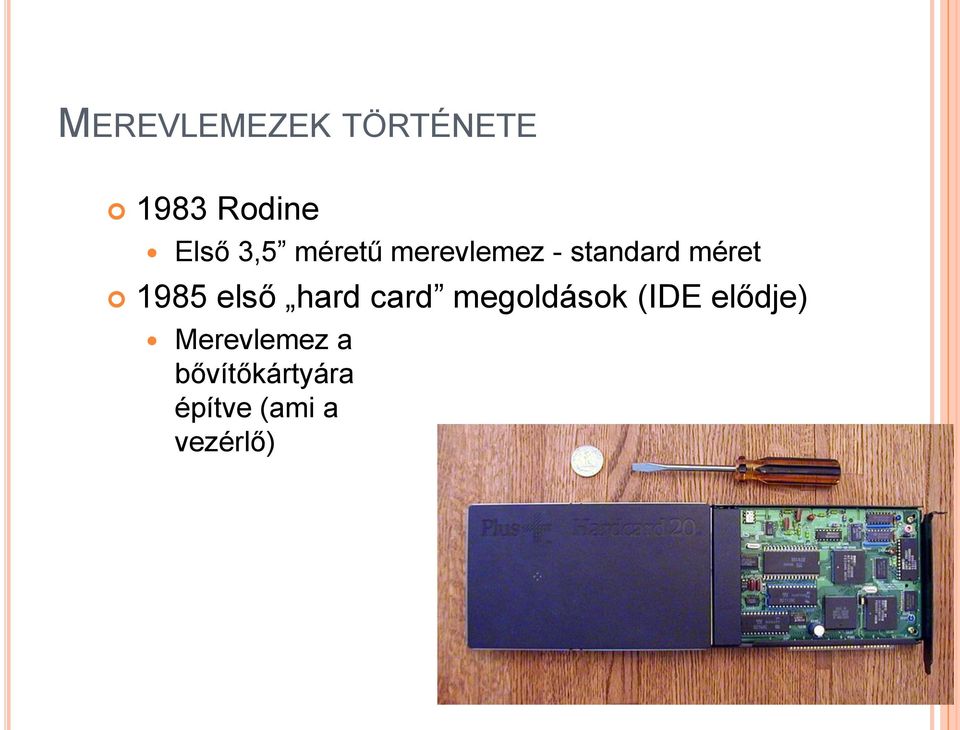

5 MEREVLEMEZEK TÖRTÉNETE 1983 Rodine Első 3,5 méretű merevlemez - standard méret 1985 első hard card megoldások (IDE elődje) Merevlemez a bővítőkártyára építve (ami a vezérlő)

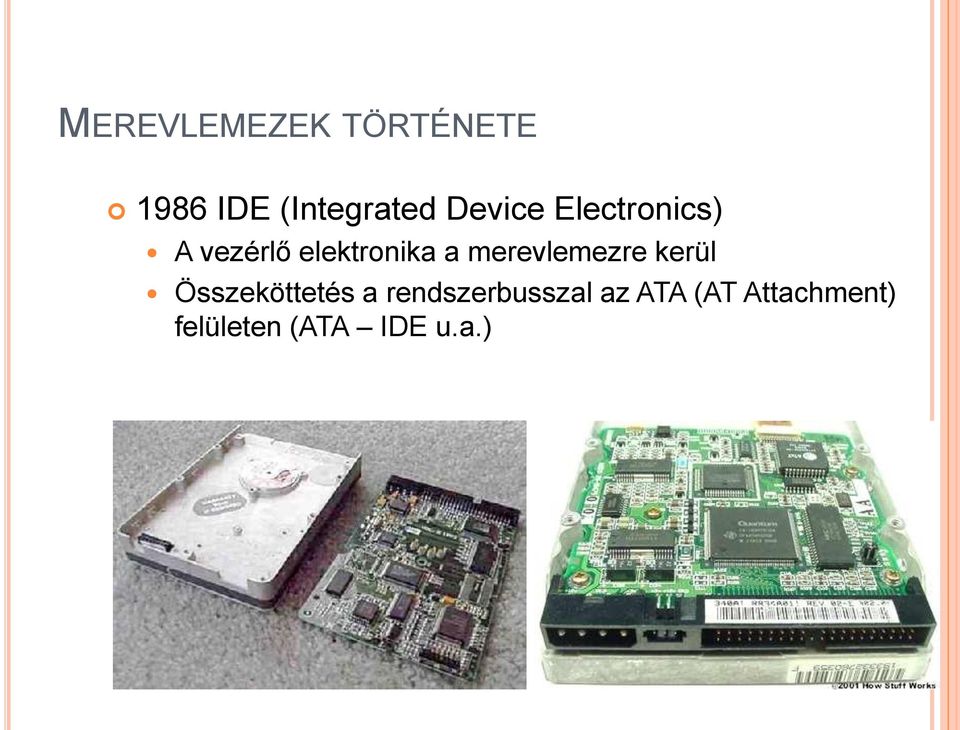

6 MEREVLEMEZEK TÖRTÉNETE 1986 IDE (Integrated Device Electronics) A vezérlő elektronika a merevlemezre kerül Összeköttetés a rendszerbusszal az ATA (AT Attachment) felületen (ATA IDE u.a.)

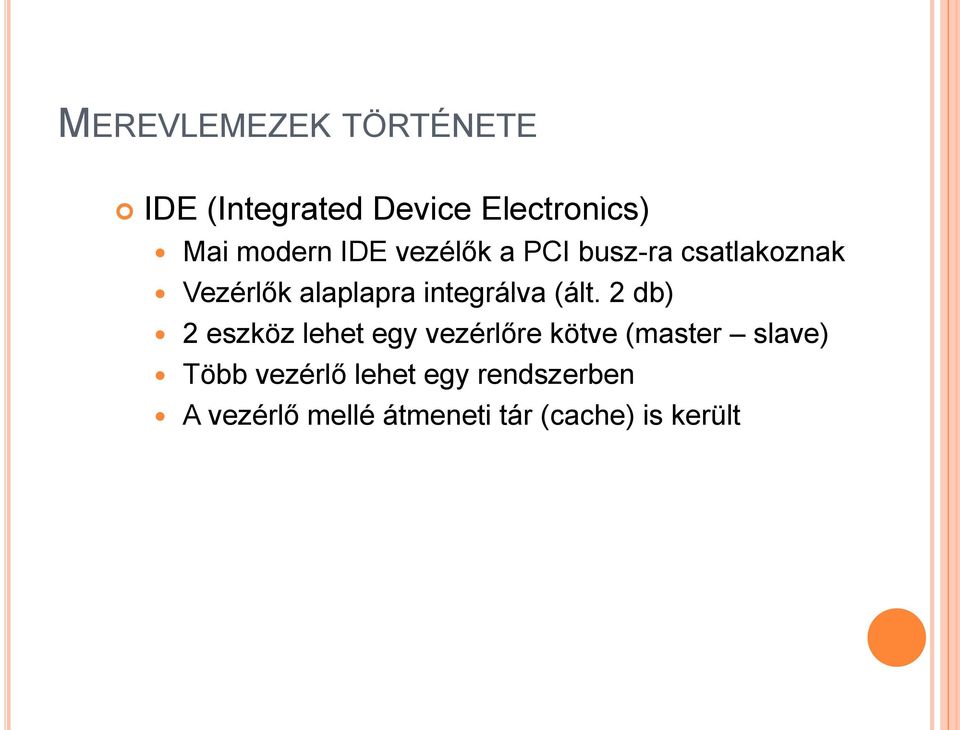

7 MEREVLEMEZEK TÖRTÉNETE IDE (Integrated Device Electronics) Mai modern IDE vezélők a PCI busz-ra csatlakoznak Vezérlők alaplapra integrálva (ált. 2 db) 2 eszköz lehet egy vezérlőre kötve (master slave) Több vezérlő lehet egy rendszerben A vezérlő mellé átmeneti tár (cache) is került

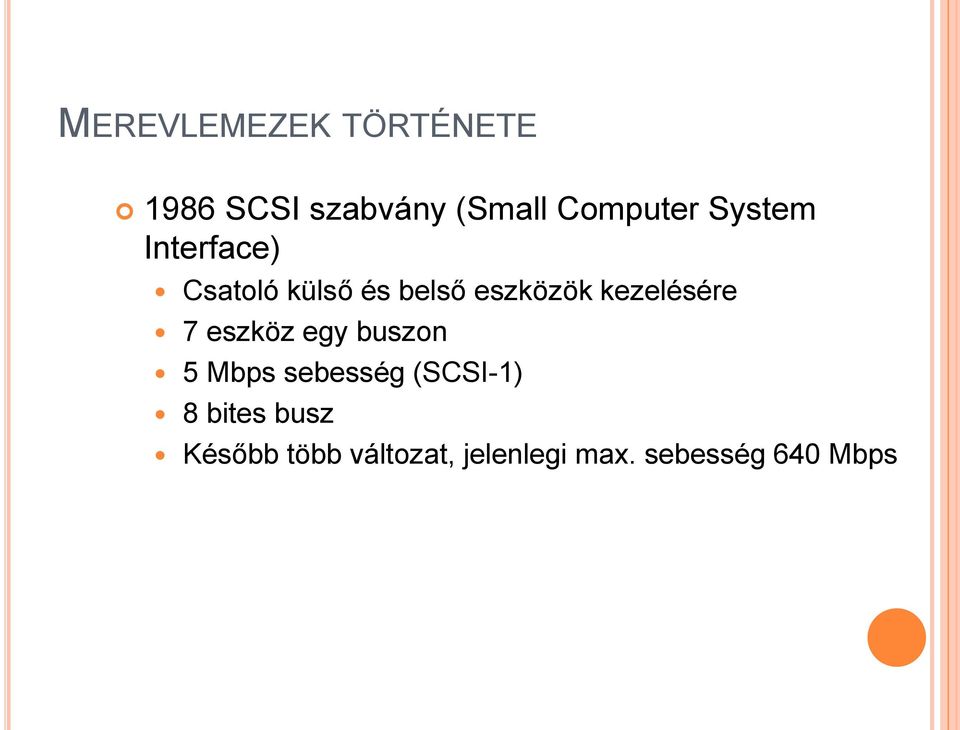

8 MEREVLEMEZEK TÖRTÉNETE 1986 SCSI szabvány (Small Computer System Interface) Csatoló külső és belső eszközök kezelésére 7 eszköz egy buszon 5 Mbps sebesség (SCSI-1) 8 bites busz Később több változat, jelenlegi max. sebesség 640 Mbps

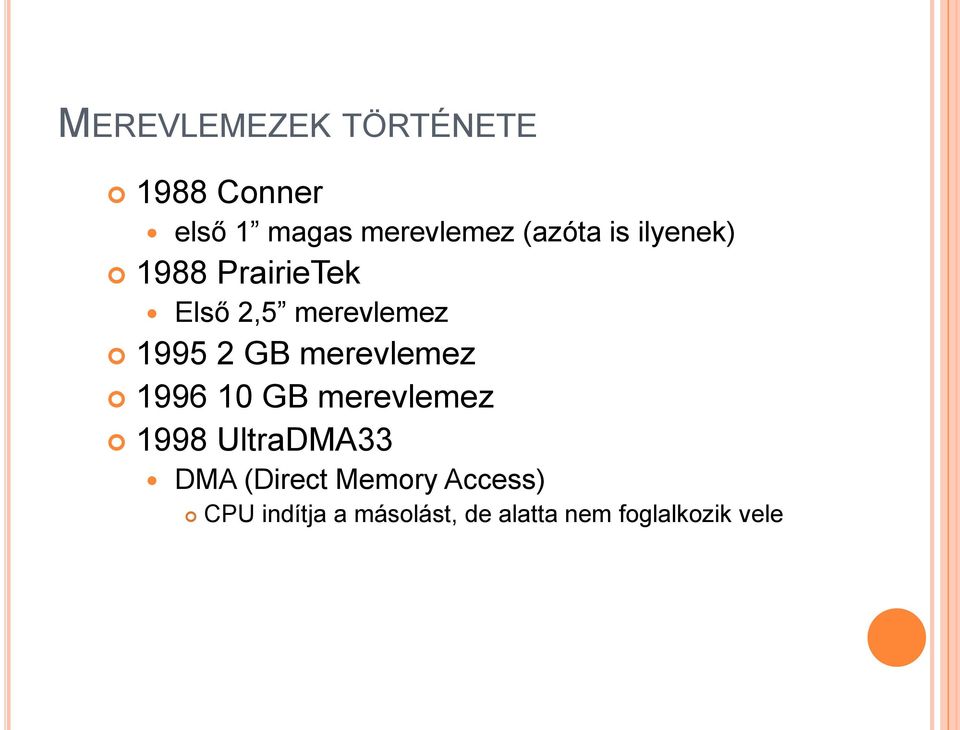

9 MEREVLEMEZEK TÖRTÉNETE 1988 Conner első 1 magas merevlemez (azóta is ilyenek) 1988 PrairieTek Első 2,5 merevlemez GB merevlemez GB merevlemez 1998 UltraDMA33 DMA (Direct Memory Access) CPU indítja a másolást, de alatta nem foglalkozik vele

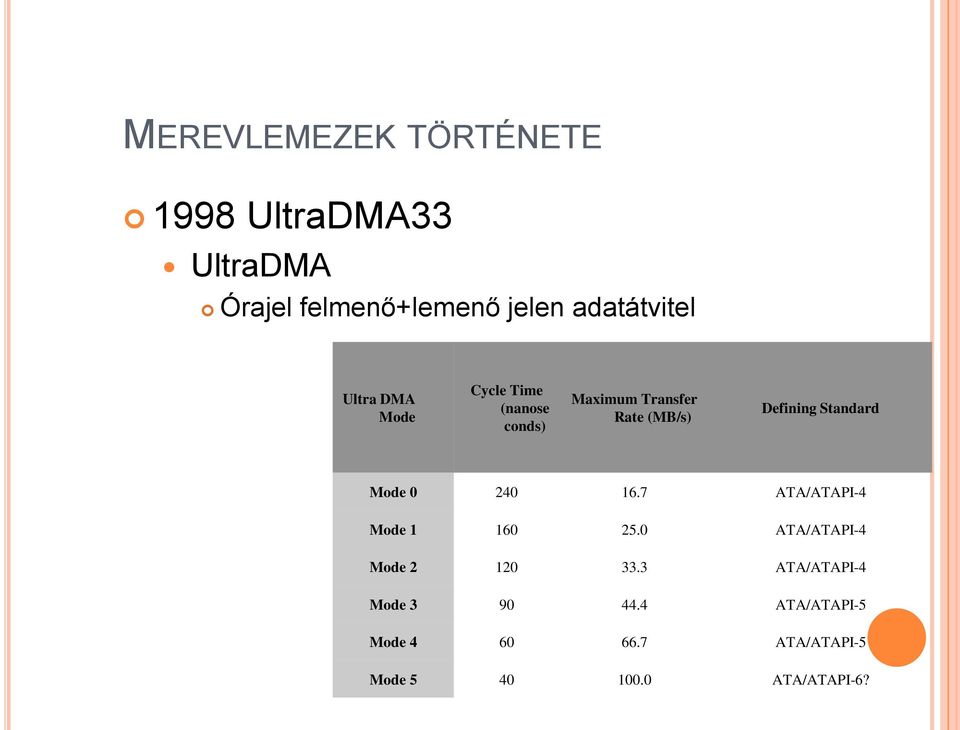

10 MEREVLEMEZEK TÖRTÉNETE 1998 UltraDMA33 UltraDMA Órajel felmenő+lemenő jelen adatátvitel Ultra DMA Mode Cycle Time (nanose conds) Maximum Transfer Rate (MB/s) Defining Standard Mode ATA/ATAPI-4 Mode ATA/ATAPI-4 Mode ATA/ATAPI-4 Mode ATA/ATAPI-5 Mode ATA/ATAPI-5 Mode ATA/ATAPI-6?

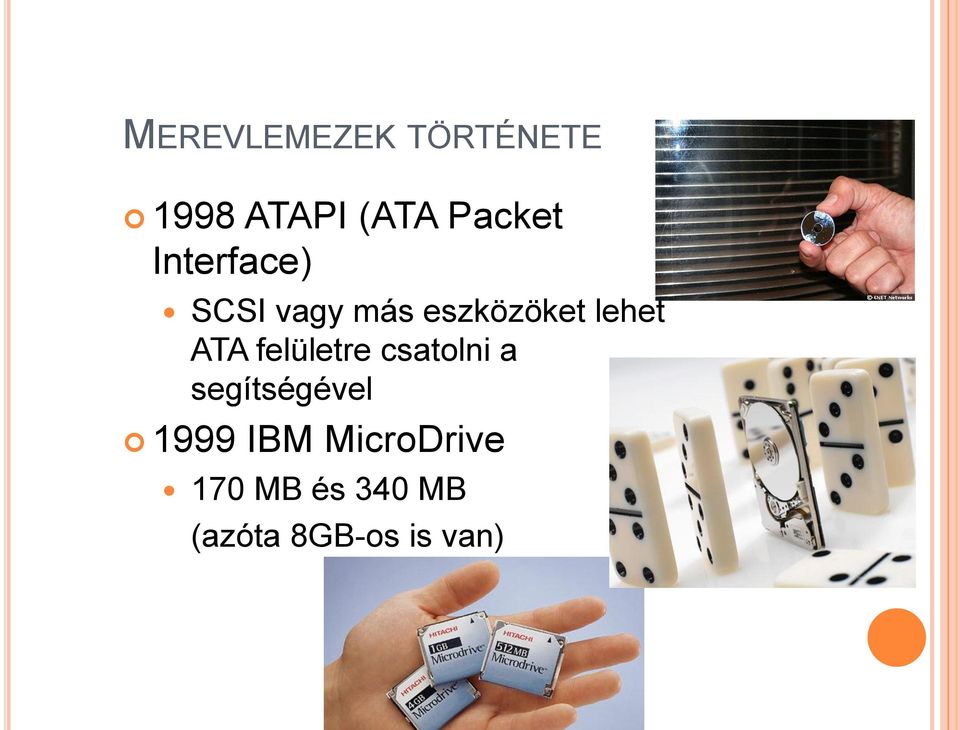

11 MEREVLEMEZEK TÖRTÉNETE 1998 ATAPI (ATA Packet Interface) SCSI vagy más eszközöket lehet ATA felületre csatolni a segítségével 1999 IBM MicroDrive 170 MB és 340 MB (azóta 8GB-os is van)

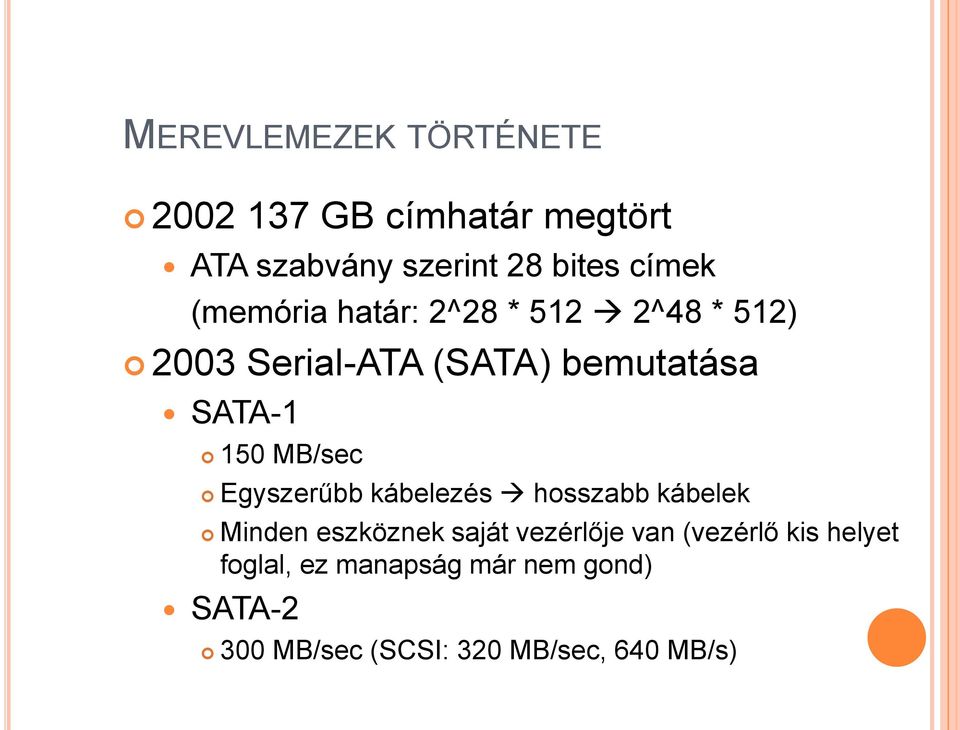

12 MEREVLEMEZEK TÖRTÉNETE GB címhatár megtört ATA szabvány szerint 28 bites címek (memória határ: 2^28 * 512 2^48 * 512) 2003 Serial-ATA (SATA) bemutatása SATA MB/sec Egyszerűbb kábelezés hosszabb kábelek Minden eszköznek saját vezérlője van (vezérlő kis helyet foglal, ez manapság már nem gond) SATA MB/sec (SCSI: 320 MB/sec, 640 MB/s)

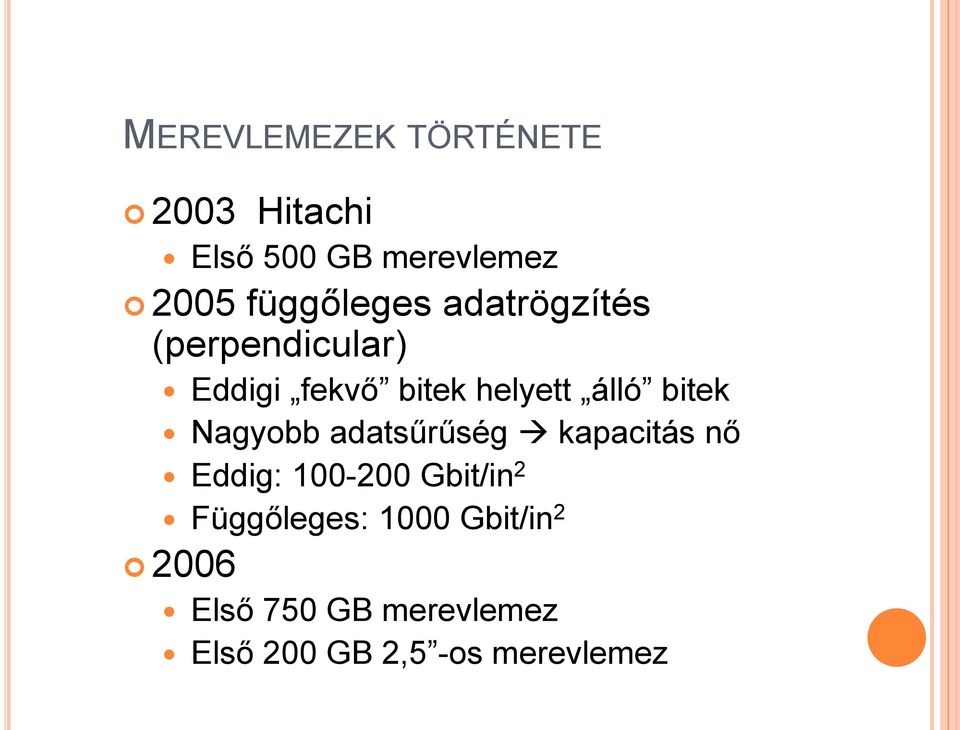

13 MEREVLEMEZEK TÖRTÉNETE 2003 Hitachi Első 500 GB merevlemez 2005 függőleges adatrögzítés (perpendicular) Eddigi fekvő bitek helyett álló bitek Nagyobb adatsűrűség kapacitás nő Eddig: Gbit/in 2 Függőleges: 1000 Gbit/in Első 750 GB merevlemez Első 200 GB 2,5 -os merevlemez

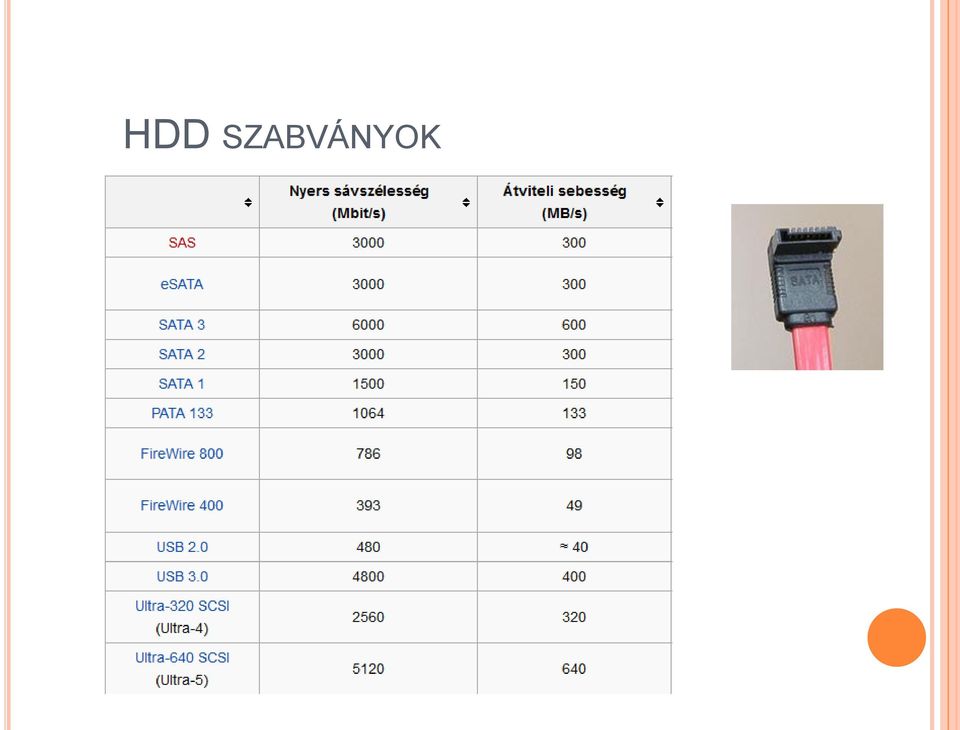

14 HDD SZABVÁNYOK

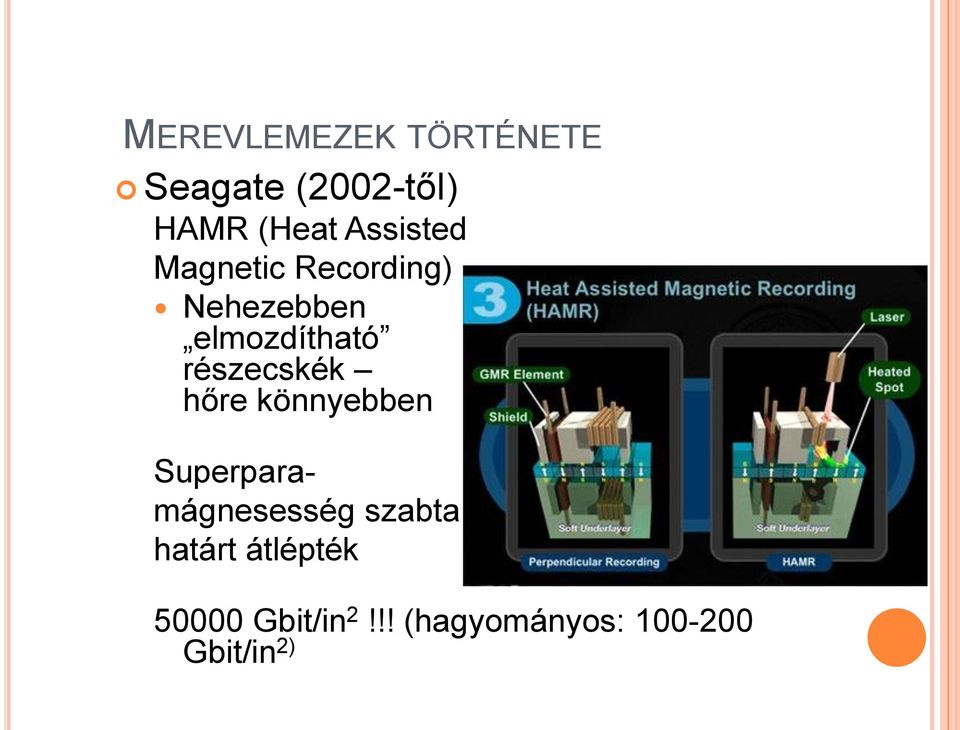

15 MEREVLEMEZEK TÖRTÉNETE Seagate (2002-től) HAMR (Heat Assisted Magnetic Recording) Nehezebben elmozdítható részecskék hőre könnyebben Superparamágnesesség szabta határt átlépték Gbit/in 2!!! (hagyományos: Gbit/in 2)

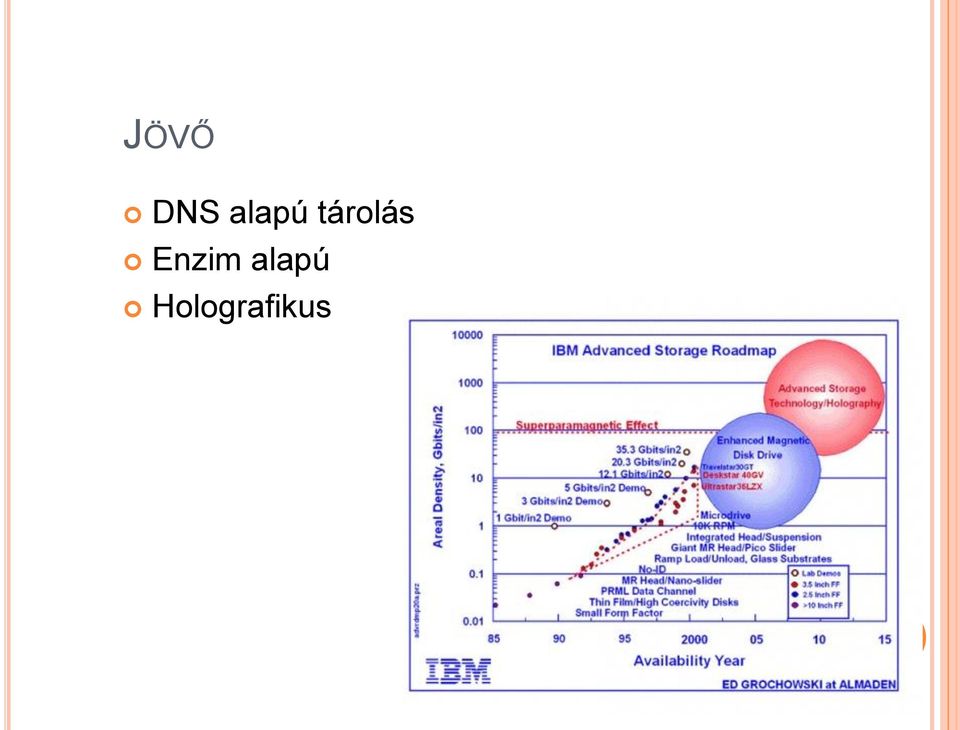

16 JÖVŐ DNS alapú tárolás Enzim alapú Holografikus

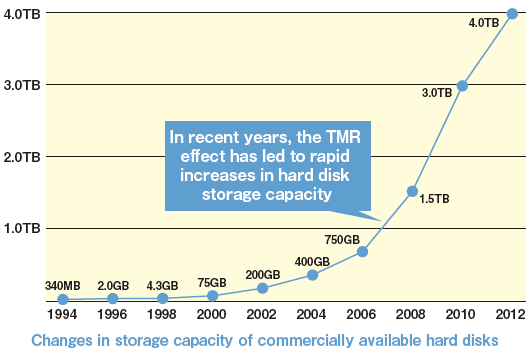

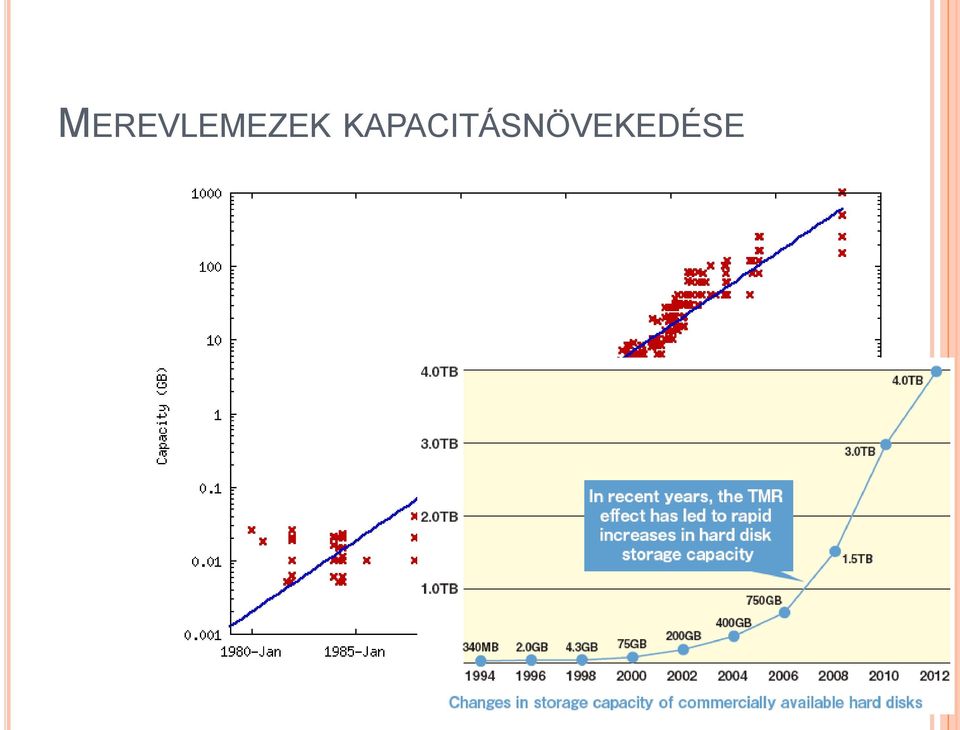

17 MEREVLEMEZEK KAPACITÁSNÖVEKEDÉSE

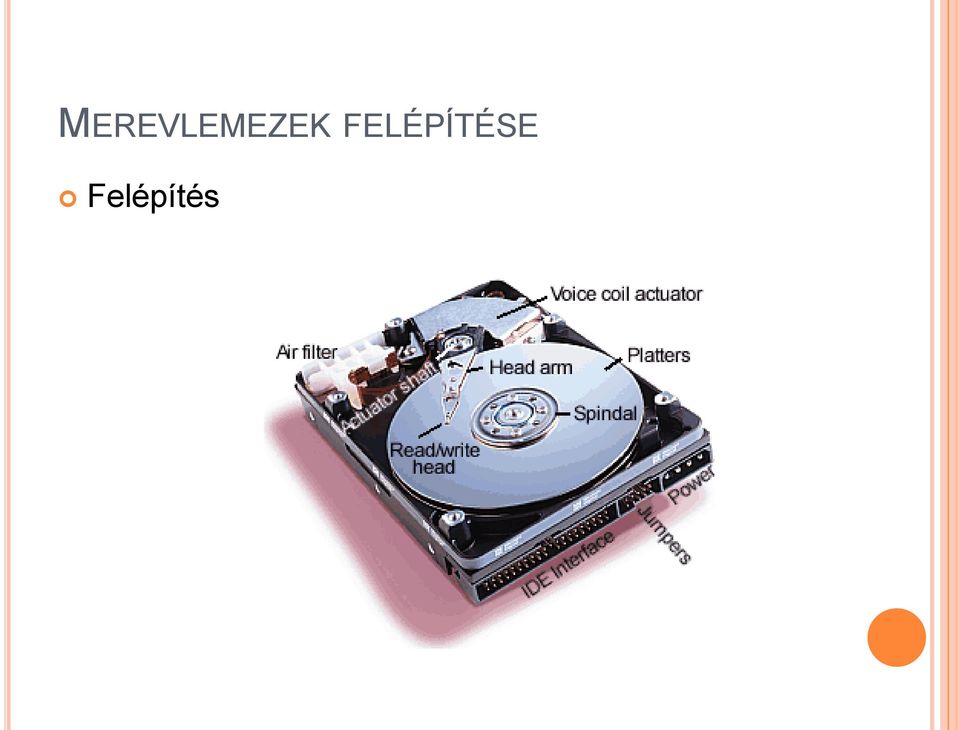

18 MEREVLEMEZEK FELÉPÍTÉSE Felépítés

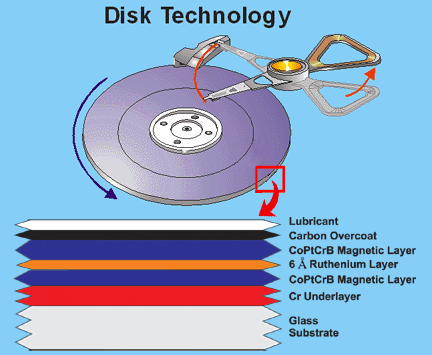

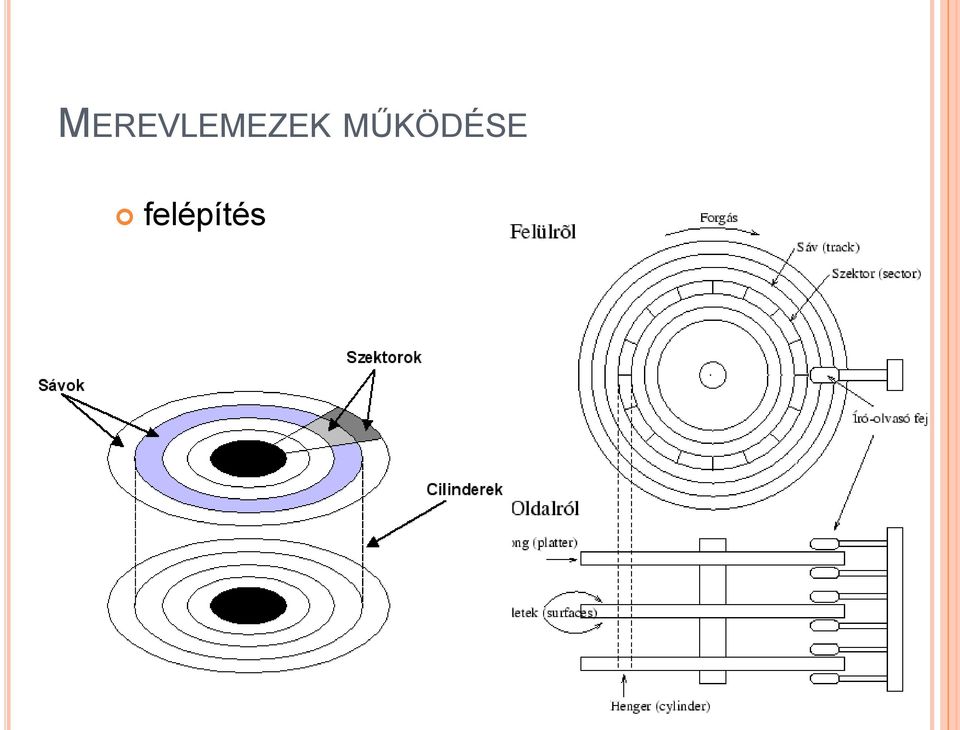

19 MEREVLEMEZEK MŰKÖDÉSE felépítés

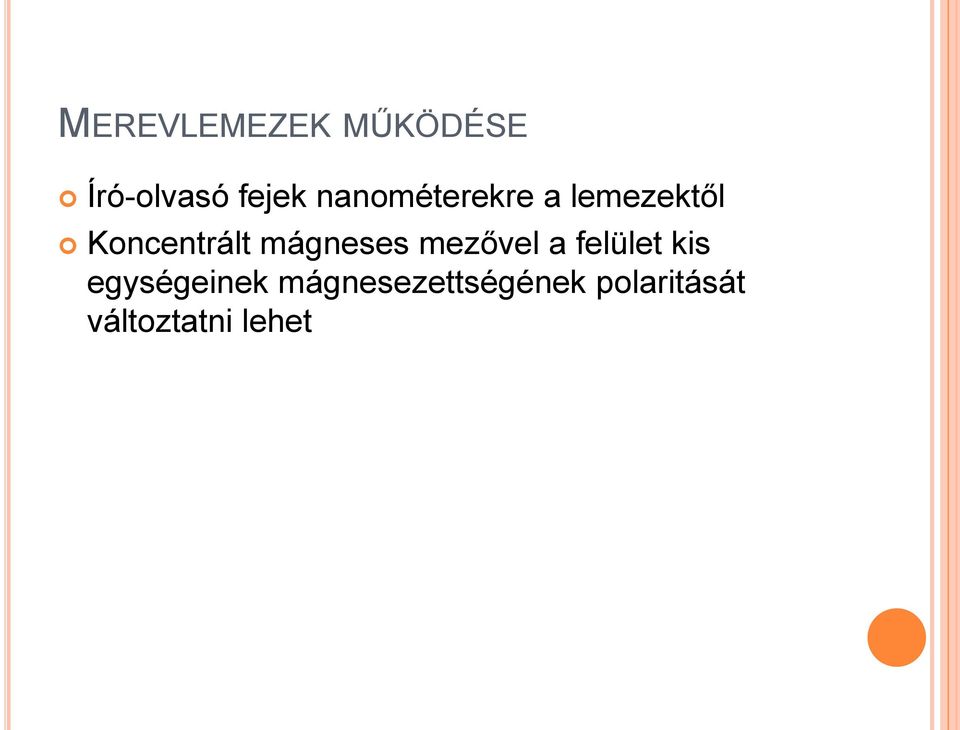

20 MEREVLEMEZEK MŰKÖDÉSE Író-olvasó fejek nanométerekre a lemezektől Koncentrált mágneses mezővel a felület kis egységeinek mágnesezettségének polaritását változtatni lehet

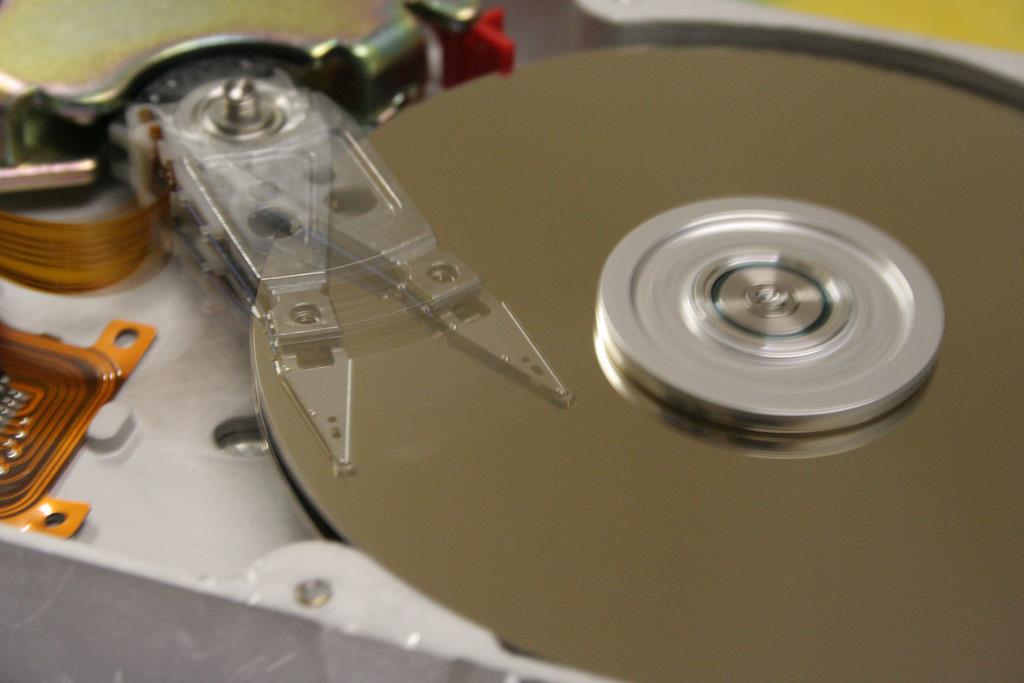

21 MEREVLEMEZEK MŰKÖDÉSE Fej mozgató kar Lemez rpm

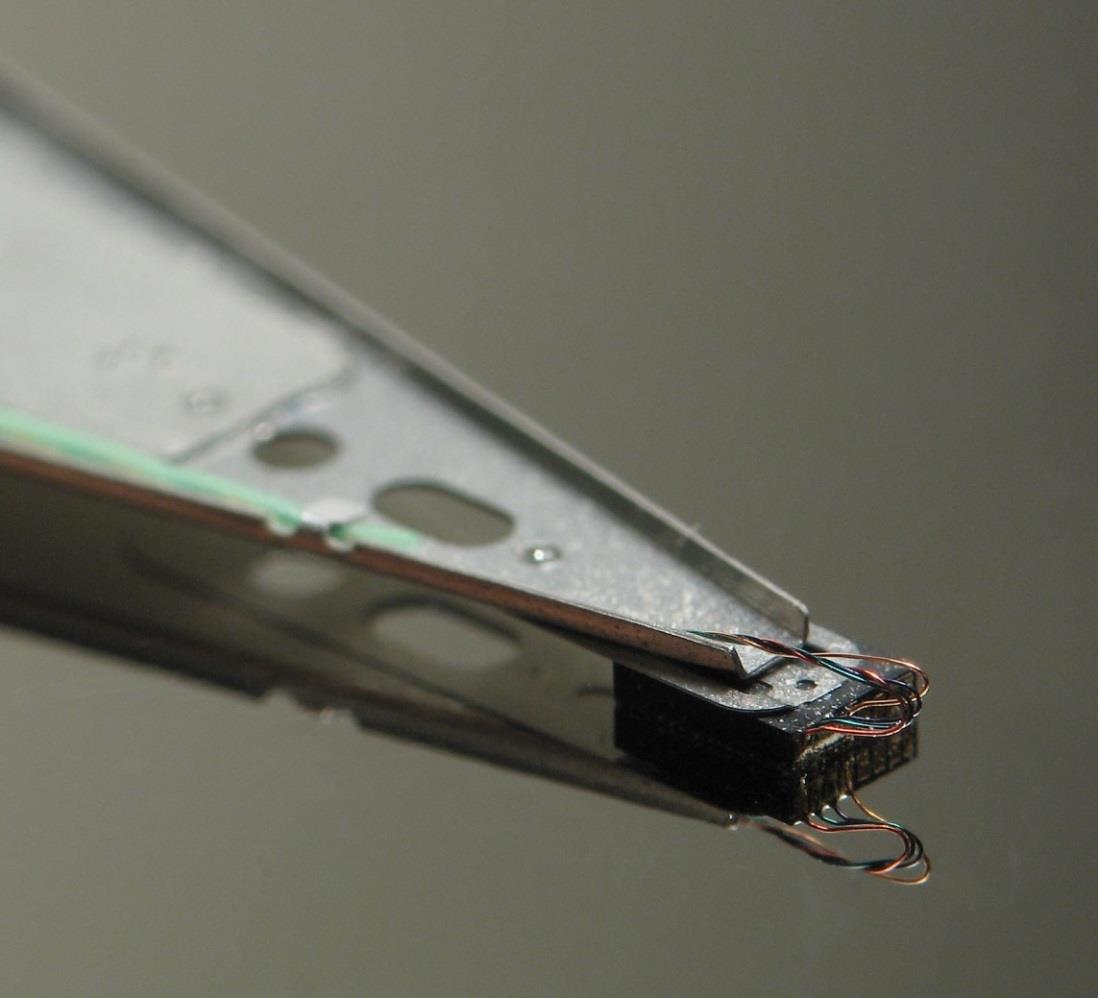

22 MEREVLEMEZEK MŰKÖDÉSE Író-olvasó fej Nanométerekre a lemeztől (por!)

23 MEREVLEMEZEK MŰKÖDÉSE Író-olvasó fej Leálláskor ráül a lemezre Parkolási zóna Letapadás! LZT (Laser Zone Texture) nm-es huplik Műanyag rámpák kikapcsolva nagy biztonság IBM Thinkpad extrém gyorsulások -- parkolás

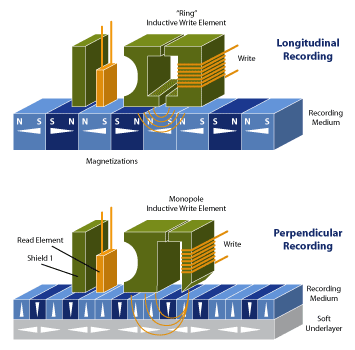

24 MEREVLEMEZEK MŰKÖDÉSE Írás olvasás Függőleges írás (perpendicular)

25 MEREVLEMEZEK MŰKÖDÉSE Sok kérés a lemezen össze-vissza TCQ (Tagged Command Queuing) Parancsok sorrendjének újra meghatározása

26 MEREVLEMEZEK MŰKÖDÉSE Címzés CHS (Cylinder, Head, Sector) Korlát: C: H: S: 1-63 Max. 8GB LBA (Logical Block Addressing) Szektorok sorfolytonosan számozva 32 bites cím 2TByte (10 12 ) = 2000 GByte

27 OPTIKAI MEGHAJTÓK

28 CD (COMPACT DISC) 1978 Philips LaserVision Filmek optikai tárolón Kevés siker 1982 Philips+Sony audio tárolásra Bakelit leváltása Red Book szabvány 120 mm átmérő 1,2 mm vastag Középen 15 mm-es lyuk

29 CD (COMPACT DISC) Adatok spirál alakban ( kitekerve 5,6 kmnyi) 120 mm átmérő (v. 80 mm) Változó fordulat Bent: 530 rpm Kint: 200 rpm Üregek (pit) és kiugrások ( land ) váltják egymást átmenetük jelöli a 0-t és 1-t

30 CD (COMPACT DISC) 1984 Yellow Book CD-ROM Számítógépes adatok CD-ROM szektorok felosztása: Mode-1 16 byte bevezető 2048 byte adat 288 byte hibajavító kód Mode-2 16 byte bevezető 2336 byte adat 1x-es sebesség: 150 KB/sec

31 CD YELLOW BOOK 1 byte-os szimbólum 14 biten (hibajavító) 42 szimbólum 1 keret ( frame ) Keret 588 bites, ebből 192 bit adat, többi hibajavításra és vezérlésre 98 keret 1 szektor

32 CD GREEN BOOK CD-Interactive Vegyes médiumok tárolása Speciális lejátszókhoz TV-re kötve Kompatibilitás megmaradt az előző szabványok felé

33 CD ORANGE BOOK CD-R (Recordable) Irható CD Festék réteg a tükrös réteg alatt Nagy intenzitású lézerrel a festék felbomlasztható CD-RW (Rewriteable) Festék helyett 2 állású ötvözet 2 intenzitással kristályossá vagy amorffá tehető

34 DVD (DIGITAL VERSATILE DISC) CD-n alapul, de Kisebb üregek (0,8 mikron 0,4 mikron) Sávok közelebb (1,6 mikron 0,78 mikron) Lézer hullámhossz más (650 nm, CD: 780 nm) 1x-es sebesség: 1,4 MB/sec Kapacitás 4,7 GB 2 réteg: 8,5 GB 2 oldal: 9,4 GB 2 réteg, 2 oldal: 17 GB

35 BLUE-RAY piros -lézer (650 nm) helyett kék -lézer (405 nm) HD DVD-nél nagyobb adatsűrűség

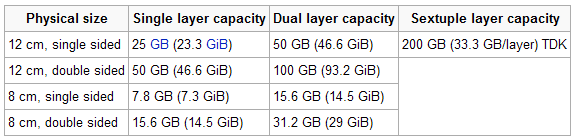

36 BLUE-RAY Akár 200 GB-s lemez 1x-es sebesség: 4,5 MB/sec

37 BLUE-RAY Adatréteg az optikához közel CD-vel, DVD-vel visszafele kompatibilis

38 AZ OPTIKAI ADATTÁROLÁS JÖVŐJE Holographic Versatile Disc 3.9 TB LS-R: Layer-Selection-Type Recordable Optical Disk 1 TB Protein Coated Disc 50 TB! Cloud Computing i-drive

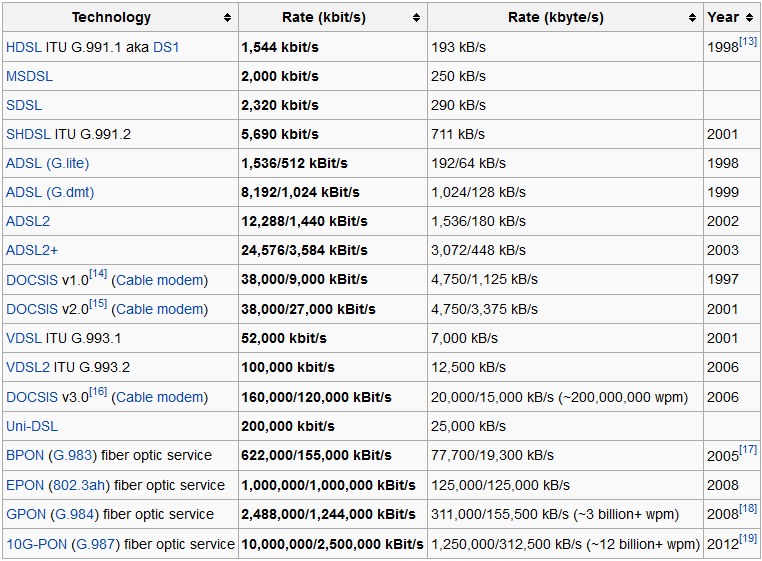

39 ÁTVITELI SEBESSÉGEK VEZETÉKES INTERNET SZABVÁNYOK

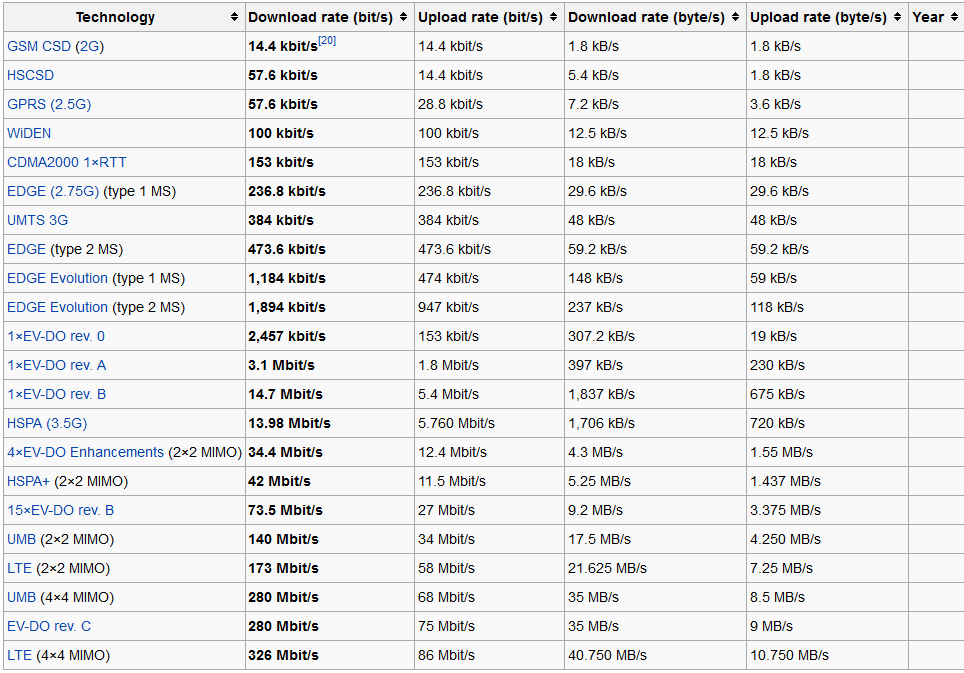

40 MOBILKOMMUNIKÁCIÓ

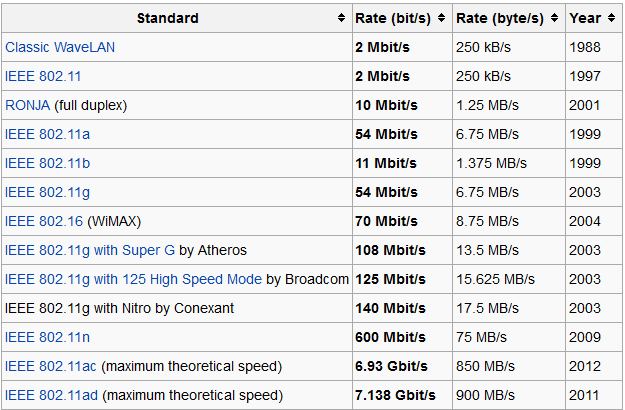

41 W-LAN

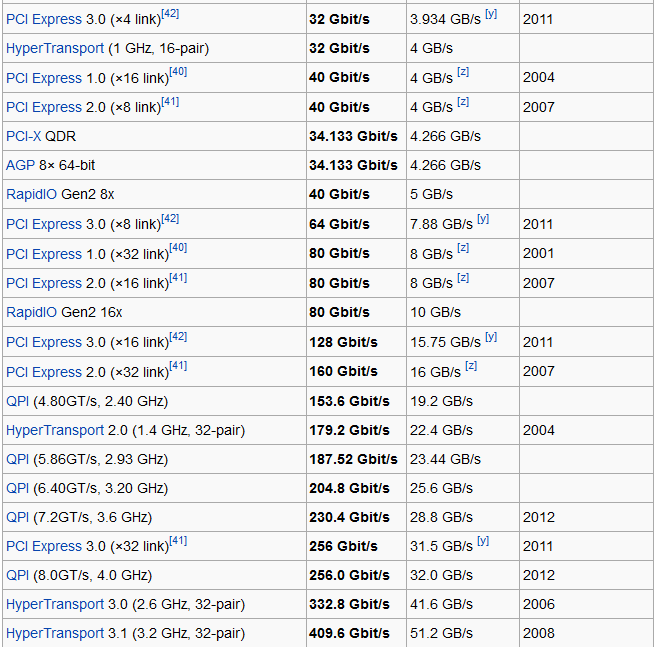

42 BUSZRENDSZER

43 PERIFÉRIÁK (3D)

44 SZÁMÍTÓGÉP PERIFÉRIÁK

45 3D MEGJELENÍTÉS A két szemünk 2 különböző képet lát. (pl. egy adott objektumot különböző szögből) A megjelenítés során e két képet külön kell megjelenítenünk. AKTÍV és PASSZÍV technológiák

46 ANAGLYPH Az anaglif eljárás nem minden esetben képes visszaadni az eredeti kép teljes színskáláját. Egyes színek kombinációi, vagy ahhoz közeli színek, mint például a vörös-zöld, valamint a vörös-kék kombinációi helyesek lesznek.

47 Monitorral interlaced technikával is meg lehet valósítani A FÉNY POLARIZÁCIÓJAS Polarizációról akkor beszélhetünk, ha a fényhullámok csak egy meghatározott síkban rezegnek. A természetes, nem pontszerű fényforrásból kiinduló fényhullámok minden irányban rezegnek. Hátránya a csökkent fényerő és a drága eszközök.

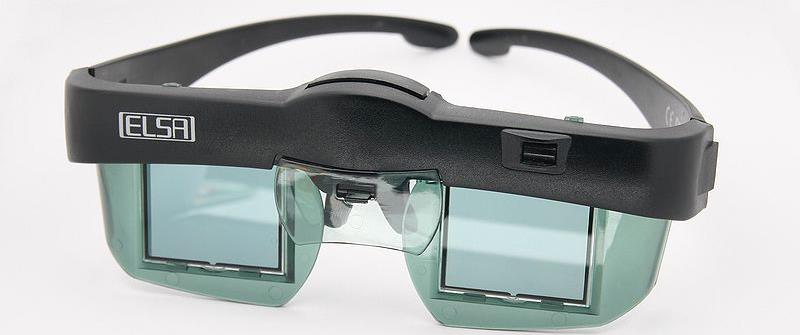

48 AKTÍV KITAKARÁSOS TECHNOLÓGIA A monitor képét szinkronizálni kell a szemüveghez. Legalább 120 Hz képfrissítés

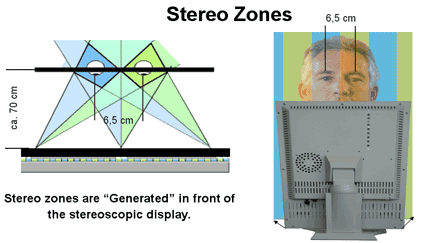

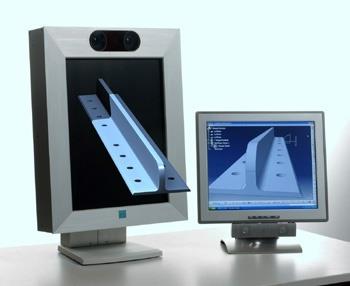

49 TOVÁBBI TECHNOLÓGIÁK StereoMirror féligáteresztő tükör polarizál Autosztereoszkóp prizmákkal és tükrökkel különböző képet vetít a szembe pl. HoloVízió

50 HEAD MOUNTED DISPLAYS Két kis monitor a szem előtt Különböző képeket vetít Nagy látószög!

51 3D SZKENNELÉS Kontakt Non kontakt-aktív Time-of-flight: lézeres távolságmérés Structured light: Kinect Non kontakt-passzív Sztereoszkópikus Fotometrikus Sziluett technikák

52 LEONA3DO

53 3D NYOMTATÁS
