1 TÖBBSZINTES ÉPÜLETEK ENERGIATAKARÉKOS SZELLŐZÉSE HELYISÉGENKÉNTI LÉGCSERESZABÁLYOZÁS, KOMFORT ÉS FŰTÉSI ENERGIAMEGTAKARÍTÁS

2 AERECO Társasházak energiatakarékos szellőzése KOMFORT ÉS ENERGIAMEGTAKARÍTÁS HELYISÉGENKÉNT OPTIMALIZÁLT LÉGCSERE Az energiatakarékosság jegyében épületeinket egyre korszerűbb hőszigetelést biztosító falszerkezetekkel és tökéletesen záródó nyílászárókkal látjuk el, amelyek a lehető legkisebb energiafelhasználást biztosítják. E hatékony megoldások alkalmazása mellett nem szabad megfeledkezni a megfelelő épületszellőzés kialakításáról. A szinte légtömör épülethatároló szerkezetek miatt hő többnyire csak szellőztetéssel távozhat el a helyiségekből. Ezért manapság nélkülözhetetlen egy hatékony, szabályozott légcserét biztosító szellőzőrendszer, amely nemcsak folyamatosan gondoskodik a beltéri levegő megfelelő minőségéről, hanem egyben energiatakarékos is. Megfelelő szellőzés hiányában, a lakásban termelődő pára és egyéb felgyülemlő szennyező anyagok nem tudnak eltávozni a helyiségekből, amely kifejezetten egészségtelen a bent tartózkodók számára, de a kialakuló párásodási és penészedési problémák akár az épület szerkezeti elemeit is rongálhatják. A gyakori ablaknyitásos szellőztetés megoldást jelenthet, de ha kiengedjük a meleget az ablakon, akkor mi értelme a vastag hőszigetelésnek, és a légtömör, jól szigetelt nyílászáróknak? Az Európai Unió egyre több tagállamában ismerik fel és követelik meg az épületek szellőzésének szabályozottá tételét. Míg egy gyengén szigetelt épület esetén a szabályozatlan szellőzésnek tulajdonítható az energiaveszteség 5-30%-a, addig egy korszerűen szigetelt épület hőveszteségének akár 50%-át okozhatja a hagyományos ablaknyitásos légutánpótlás és szabályozatlanul működő elszívórendszer. A hatékony légcsere szabályozás már elengedhetetlen része egy korszerű épületnek. Az Aereco helyiségenként szabályozott - páraszabályozott és hővisszanyerős - szellőzési rendszerek tökéletesen alkalmazkodnak a pillanatnyi szellőzési igényekhez. Az épületben végzett tevékenységekhez igazodva, automatikusan és észrevétlenül gondoskodnak arról, hogy mindig a szükséges mennyiségű friss levegő legyen az épületben, ugyanakkor megkímélnek az ablaknyitás okozta fölösleges szellőzési hőveszteségtől, kedvező villamosenergia fogyasztásuk pedig csökkenti az üzemeltetés költségeit. Gépi szellőztetés alkalmazása esetén, a megfelelő levegőminőség eléréséhez folyamatos és szabályozott légcserét kell biztosítanunk. Az épületből az elhasználódott levegőt a kiszolgáló helyiségeken keresztül távolítjuk el, ahol elrontjuk a levegő minőséget. A lakóhelyiségekbe, szobákba, nappaliba engedjük be igény szerint szabályozottan a friss levegőt. A fenti elvet követve, megoldott a folyamatosan szükséges alap átszellőzés, viszont a helyiségek időszakosan megnövekedett szellőzési igényeinek megfelelően, automatikusan változik a légcsere. Légszállítás Szabályozatlan gépi szellőzés Páraszabályozott rendszer Reggel Napközben Este Éjszaka Napszak

3 AERECO Társasházak energiatakarékos szellőzése 3 ÉPÜLETEK ADOTTSÁGAIHOZ ILLESZKEDŐ ENERGIATAKARÉKOS SZELLŐZÉSI RENDSZEREK A páraszabályozáson alapuló szellőzési rendszer koncepciója a változó szükségletekhez igazodó légcsere elvén nyugszik. Az intelligens légszállítás szabályozást végző légbevezető és légelvezető elemek a helyiségenkénti pillanatnyi szellőzési igényhez alkalmazkodva és ahhoz mérten gondoskodnak az optimális légutánpótlásról és az elszívásról, ezáltal megkímélve a fölösleges hőveszteségtől. A rendszer folyamatosan gondoskodik a helyiségekben tartózkodók komfortérzetéről, ugyanakkor a használaton kívüli helyiségekben a maximális fűtési energiamegtakarítás érdekében minimalizálja a légcserét. A higro(pára)szabályozású szellőzési rendszer elemeinek harmonikus együttműködésnek köszönhetően folyamatosan biztosítható a komfortérzet, ugyanakkor a helyiségenkénti légcsere szabályozásnak köszönhetően minimalizálható a szellőzési hőveszteség % ENERGIAMEGTAKARÍTÁS Azáltal, hogy a páraszabályozott szellőzés folyamatos, de szabályozott légcserére lett tervezve, a rendszer kiegyensúlyozott működésű alacsony energiafogyasztású elszívómotorok alkalmazását teszi lehetővé. A páraszabályozott szellőzési rendszer alkalmazásával folyamatosan biztosítható az épület helyiségeiben az optimális levegőminőség, ugyanakkor a szabályozatlan szellőztető rendszerekhez képest akár 0-50% fűtési energia takarítható meg. 0 m 3 /h 07: 40 m 3 /h :34 5 m 3 /h 59 m 3 /h 8:8 90 m 3 /h 9:5 6 m 3 /h :06 7:03 FONTOS: Amennyiben az épületben gáztűzhely, kandalló, vagy egyéb nyílt égésterű berendezés található, akkor minden esetben gondoskodni kell annak szakszerűen tervezett és kivitelezett biztonságos légpótlásáról! MIÉRT VÁLASSZA AZ AERECO RENDSZEREKET? Helyiségenként szabályozott szellőzési rendszerek A helyiség levegőjének páratartalmát (igény esetén CO, VOC szintet), a vagy helyiséghasználatot érzékelve a rendszer automatikusan szabályozza a szellőzést. Jobb légcsere Azáltal, hogy az Aereco szabályozott szellőztetési rendszer a pillanatnyi levegőminőség szerint gondoskodik a légcseréről, nagyban hozzájárul a belső levegőminőség javításához. Korábban kialakított rendszerekhez könnyen illeszthető Ideális megoldást jelenthet felújítások esetén, amikor egy már meglévő épület szellőzési rendszerét kell újragondolni. Fűtési költségek kézben tartása A páraszabályozott szellőzési rendszer alkalmazásával folyamatosan biztosítható az épület helyiségeiben az optimális levegőminőség, ugyanakkor a szabályozatlan szellőztető rendszerekhez képest akár 0-50% fűtési energia takarítható meg. Nagyobb komfort A technológia lehetővé teszi, hogy csak ott és oly mértékben kerüljön sor légcserére, ahol szükséges, így elkerülhető az alulvagy túlszellőztetettség problémája. Páralecsapódás, penészedés elkerülése Ahogy növekszik a páratartalom, és ezzel a kondenzáció veszélye, a higroszabályozású szellőzőelemek nyitnak, a fokozódó légcsere pedig csökkenti a páratartalmat, így megszűnik a kondenzáció és a penész kialakulásának veszélye. Alacsony üzemeltetési költségek A páraszabályozott szellőzés folyamatos, de szabályozott légcserére lett tervezve, így a rendszer kiegyensúlyozott működésű és alacsony energiafogyasztású, fordulatszám szabályozott szellőztetőmotorok alkalmazását teszi lehetővé. Egyszerű karbantartás A fordulatszám szabályozott működés miatt kitolódhat a szellőztető motorok karbantartási időszaka, a hővisszanyerős rendszerek esetén megnövekedhet a szűrők élettartama.

4 4 AERECO Társasházak energiatakarékos szellőzése ÚJ ÉPÍTÉS VAGY FELÚJÍTÁS ESETÉN IS ALKALMAZHATÓ SZELLŐZÉS MEGOLDÁSOK Az Aereco szabályozott szellőzési rendszerek közül, - legyen szó lakó - és vagy középületekről - könnyen kiválasztható az épület adottságaihoz funkciójához leginkább illeszthető megoldás. Az Aereco szabadalmaztatott, szellőzési rendszerek elemei folyamatosan gondoskodnak az optimális mértékű légcseréről, ugyanakkor megóvnak a szabályozatlan szellőzés okozta indokolatlan szellőzési energiaveszteségtől. A folyamatos működésre tervezett, pára és mozgás, vagy CO érzékelőkkel szabályozott szellőzési rendszer lehetővé teszi, hogy a korszerűen becsomagolt épületeknél a lakások levegőjének nedvességtartalma, a komfortos és optimális szinten maradjon, így ne alakuljanak ki a párásodás, penészedés okozta problémák és mindig jó legyen a levegő. Páraszabályozott szellőzési rendszereknél alkalmazott, nyílászáróba építhető higroszabályozású, automatikus működésű légbevezető HIBRID SZELLŐZÉS társasházakban, több szintes épületek esetén A hibrid szellőzés egyesíti a természetes szellőzés előnyeit, az egyszerű karbantartást, a kis fogyasztást, a csendes, megbízható működést,a gépi szellőzésre jellemző hatékony légszállítással. A hibrid szellőzés a gravitációs szellőzés részegységeiből és egy időszakosan és kis nyomáson működő ventilátorból (VBP, VBP+) épül fel. A gépi rásegítésre csak azokban az időszakokban van szükség, amikor a természeti erők nem alakítanak ki a megfelelő légcseréhez szükséges nyomáskülönbséget. A ventilátor automatikusan indul, kapcsolhatja egy hőmérséklet érzékelő termosztát, vagy egy nyomáskapcsoló. A frisslevegő páraérzékelős légbevezetőkön (EMM, EAR) érkezik a lakóhelyiségekbe (nappali, háló) a légelvezetés pedig a vizes helyiségekből (WC, fürdő, konyha) történik növelt keresztmetszetű gravitációs légelvezetőkön (GH) keresztül, melyek lehetővé teszik a légcsere optimális szabályozását, mégpedig egy-egy helyiség levegőminősége szerint. 3 3

5 AERECO Társasházak energiatakarékos szellőzése 5 SZABÁLYOZOTT GÉPI SZELLŐZÉS központi elszívás Többszintes, épületek építése, illetve felújítása esetén, a hatékony légcserét megfelelően kiválasztott, alacsony villamosenergia szükségletű, fordulatszám szabályozott központi (VCZ) vagy tetőventilátor (VBP, VBP+, VBV, VTZ) biztosítja. A gépi higroszabályozású rendszerben az egész épületben a levegő cserét a szennyezett, vizes helységekből elszívott levegő indítja el. A tetőventilátor által elszívott levegő mennyiségét a pára- és/vagy mozgásérzékelős légelvezetők (BXC) szabályozzák, a friss levegő pótlás a lakószobákba érkezik a páraszabályozott légbevezetőkön (EMM, EAR). Egyes tetőventilátor típusok akár napelemről, vagy napelemes visszatáplálásról is működtethetők, ezáltal tovább csökkentve a szellőző rendszer villamosenergia fogyasztását. 3 Légbevezetők Friss levegő utánpótláshoz nappaliba, hálóba, gyerekszobába (irodába, tárgyalóba, tanterembe) Javasolt típusválaszték: EMM, EHA, EFA, EAR, EAF Falba építhető változatok: EHT, EFT Légelvezetők Kiszolgáló helyiségekbe fürdőszoba, WC, konyha (tantermekbe, tárgyalóba, öltözőkbe) Javasolt típusválaszték: BXC, GH, TDA Tűzvédelmi kiegészítők: ABS 3 Energiatakarékos ventilátorok Fordulatszám szabályozott központi ventilátorok és napelemről is működtethető tetőventilátorok Központi ventilátorok: VCZ Tetőventilátorok: VBP, VBP+, VBV, VTZ

6 6 AERECO Társasházak energiatakarékos szellőzése IPAROSÍTOTT TECHNOLÓGIÁVAL KÉSZÜLT ÉPÜLETEK SZELLŐZŐRENDSZEREINEK KORSZERŰSÍTÉSE Az as években épült, iparosított technológiával készült lakóházak, középületek jelentős részét mára igen rossz műszaki állapot jellemzi. Az energiafelhasználás csökkentése érdekében korszerűsítést igényelnek. Az épületek felújításakor csak az épület rendszereit átgondolva, komplett felújítással érhetőek csak el a legjobb energia-megtakarítási és megtérülési mutatók. Felújítások alkalmával érdemes a már kialakításra került régi központi elszívó rendszer egyes elemeit felhasználva, kitisztítva és megújítva integrálni a korszerűsítés során kialakított rendszerbe. Ezáltal jelentősen csökkenthetők a felújítás költségei, ugyanakkor a lakóknak is csak minimális kényelmetlenséget okoz. Ezeknél a többnyire panel elemekből kivitelezett épületeknél a hővisszanyerős rendszerek kialakítása jelentős többletköltséggel járna, meghosszabbítva a megtérülési időt. A hővisszanyerős technológiához a légcsatorna hálózat kialakítása (vagy a helyi hővisszanyerős egységek telepítése) jelentősebb átalakítást és nagyobb anyagi ráfordítást igényel, mint a meglévő elszívó rendszer szabályozottá tételét, a régi energiafaló tetőventilátorok cseréjét, valamint a lakóhelyiségek nyílászáróiba kerülő páraszabályozott légbevezetők beépítését magába foglaló korszerűsítés. A RÉGI, ENERGIAFALÓ TETŐVENTILÁTOROK MEGÉRETTEK A CSERÉRE A panelépületek és a velük egy időben készült középületek szellőzőrendszerei többnyire igen rossz állapotban vannak. A korszerűtlen, sokszor túlméretezett szellőzőmotorok elektromos fogyasztása üzemeltetésük során nagy költségterhet jelent. A mai energiaárak mellett sok társasház dönt sajnos úgy, hogy a törvényi szabályozás ellenére kikapcsolják, vagy szakaszosan üzemeltetik ezeket a központi ventilátorokat. Az üzemszünetben, vagy kikapcsolt állapotban a ventilátorlapátok elzárhatják a kürtőt, meggátolva a gravitációs szellőzés kialakulását. Az elavult tetőventilátoroknak nemcsak magas az energiafogyasztása, de zajos működésük, vagy akár üzemképtelenségük miatt nem alkalmasak feladatuk ellátására, az épületben tartózkodók komfortjának biztosítására, ezért ezeket le kell cserélni egy korszerűbb típusra. EGÉSZSÉGRE ÁRTALMAS ÉS TŰZVESZÉLYES LERAKÓDÁSOK A SZELLŐZŐVEZETÉKEKBEN A ventilátorok állapotán kívül számos probléma adódik egy társasház, vagy panelépület szellőzési rendszerében. Ilyen az elszívó hálózatban lerakodott 0 30 éves por és kosz, amely egészségkárosító hatása mellet, tűz esetén gyújtózsinórként is éghet. A szellőzőrendszer korszerűsítése alkalmával az évek során a szellőzővezetékekben lerakódott egészségre ártalmas és tűzveszélyes szennyeződéseket kürtőtisztítással el kell távolítani. A gerincvezeték tisztítása mellett nem szabad megfeledkezni az anemosztátok mögötti oldalágakról sem. LÉGCSATORNA HÁLÓZAT ÁLLAPOTA - TŰZVÉDELMI MEGOLDÁSOK ALKALMAZÁSA A légcsatorna hiányosságai, a rendszerelemek szétcsúszásaiból, vagy lakói beavatkozásokból adódhatnak. Ezeket a megfelelő szellőzés érdekében meg kell szüntetni, a hibákat el kell hárítani. Az utólagos, évek során elvégzett szerelési munkálatokból adódóan is sérülhet a légcsatorna hálózat. Ilyenkor részleges vagy teljes légcsatorna hálózat csere is szükséges lehet. A légcsatorna hálózat korszerűsítésekor nem szabad megfeledkezni tűzvédelmi szakaszoló megoldások ABS tűzvédelmi csappantyúk (CE minősített), utólagos beépítéséről, melyek tűz esetén a szellőzőkürtőben megemelkedő hőmérsékletet érzékelve automatikusan lezárnak, és megakadályozzák a tűz gyors átterjedését.

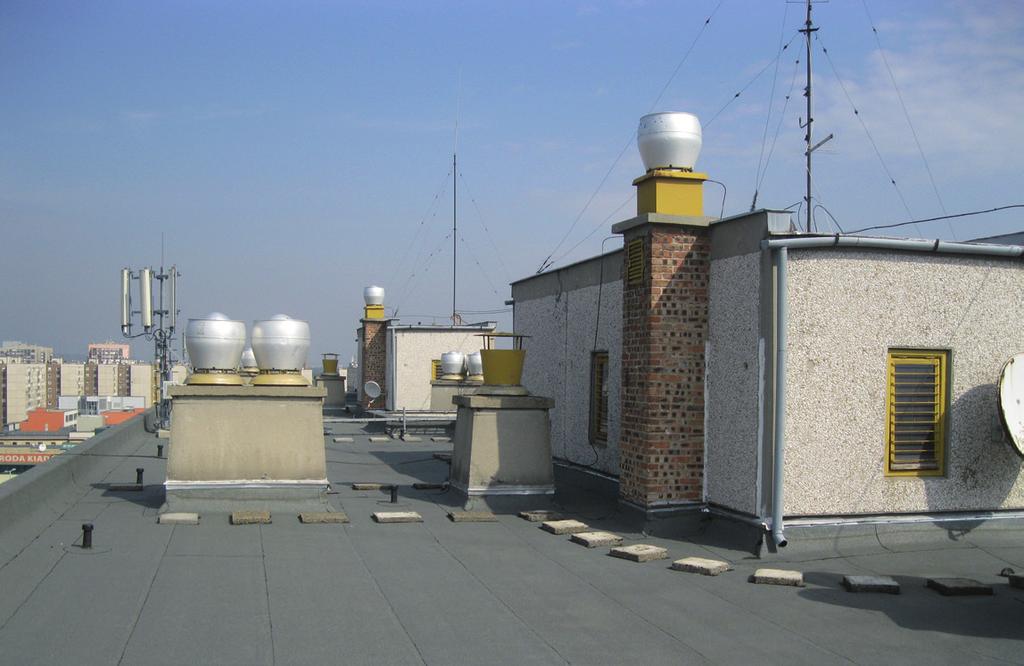

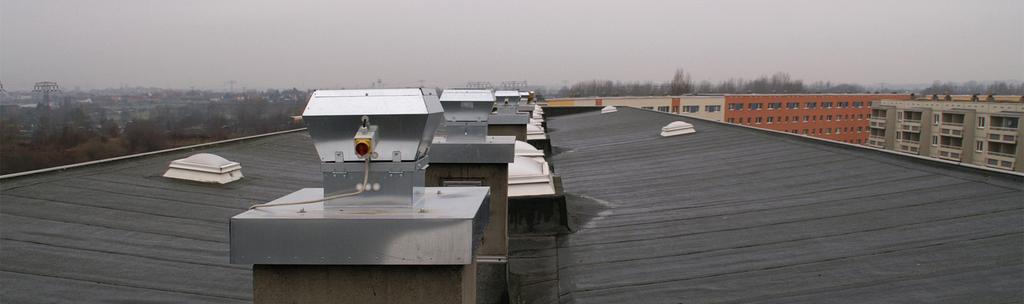

7 AERECO Társasházak energiatakarékos szellőzése 7 A PÁRASZABÁLYOZOTT SZELLŐZÉSI RENDSZER KIALAKÍTÁSÁNÁK LÉPÉSEI A FELÚJÍTÁS ALKALMÁVAL A szellőzőkürtők állapotvizsgálatát és tisztítását követően a régi, magas villamos enegia fogyasztású ( Wh) tetőventilátorok helyére telepíthetők a korszerű, kedvezőbb, akár Wh energiaszükségletű, folyamatos üzemelésre tervezett VBP, VBP+ és VBV tetőventilátor család szakszerűen kiválasztott típusai, melyek a megfelelő légszállítási teljesítményre képesek, nagyon alacsony üzemeltetési költség mellett. Napelem + Tetőventilátor (VBP) Napsütéses időben, a napelem(ek) által előállított energiával biztosítható a tetőventilátorok működéséhez szükséges energia. Borús időben és éjszaka a rendszer automatikusan átkapcsol hálózati energiaellátásra, ami a ventilátorokat addig működteti, ameddig újra nem lesz megfelelő a feszültség mértéke. Nagyobb rendszerek esetében lehetőség van napelemes kiserőmű telepítésére, amely visszatáplálással látja el a tetőventilátorok és akár más elektromos berendezés (pl. lift, lépcsőház világítás, stb.) energiaellátását. Hatékony, alacsony energiafogyasztású tetőventilátorok A napelemmel kombináltan is működtethető VBP, és a napelemes kiserőműről táplálható 0- szintes épületek régi tetőventilátorai helyére telepíthető VCZ központi-, vagy VBP+, VTZ, VBV tetőventilátorok energiafogyasztása folyamatos üzemelés mellett akár 50-90%- kal alacsonyabb lehet, mint a 0-30 éve telepített elődeiké. A szakszerűen kiválasztott típusváltozatok képesek minden épületszinten biztosítani az elszívási pontoknál szükséges légszállítási értéket. A korszerűsítéssel elérhető jelentős energia-megtakarításnak köszönhetően, a beruházás akár néhány év alatt megtérülhet. A szabályozott, folyamatos szellőztetéssel pedig növelhető a lakók komfortérzete, csökkenthető a szellőzési hőveszteség és a rendszer villamos fogyasztása. Lakásonként egyedi elszívó rendszer szabályozás A fürdő és mellékhelyiségekben a régi anemosztátok helyére tökéletesen illeszthetők a pára- és/ vagy mozgásérzékelővel vezérelt légelvezetők. A BXC - gravitációs rendszer esetén GH - típusú légelvezetők önmagukat aktiválva gondoskodnak a légcseréről, ha érzékelik, hogy a helyiség levegőminősége kedvezőtlenebbé vált. Légutánpótlás légbevezetőkkel - Nyílt égésterű gázkészülékek légellátása A lakás minden helyiségére kiterjedő szabályozott működés érdekében javasoljuk, hogy a szobák nyílászáróiba páraszabályozott légbevezető és külső esővédő elemek kerüljenek beépítésre. A standard légbevezető elemeken kívül választhatók zajcsillapított változatok is, amelyek védelmet nyújtanak a zajos városi környezet kihívásaira. Épületeink korszerű becsomagolásának következtében a lakásokban elhelyezett nyílt égésterű gázkészülékek légellátása és égéstermék elvezetése bizonytalanná válik, amely balesetveszélyt jelent. A nem lezárható és növelt minimum hozamú légbevezető elem(ek) kiválasztásával és elhelyezésével, amely gáztervező feladata, valamint a szakszerű beépítéssel a nyílt égésterű gázkészülékek égési és szellőző levegőjének utánpótlása biztosítható, ezáltal a berendezések biztonságosan üzemeltethetők.

8 az intelligens szellőzés AerecoAereco Légtechnika S.A. Kft. 9, allée du clos des Collégien 7765 cedex 3 03 France tel.( (0) fax +33aereco@aereco.hu (0) Budapest, Fáycharmes u tel (+36 ) 4 44Marne-la-Vallée, , fax ) Társasházak szellőzése 06 Copyright : Aereco Images: Aereco, Fotolia A kiadványban szereplő információk nem minősülnek ajánlattételnek. Az adatok és képanyagok az Aereco hozzájárulása nélkül nem használhatók fel. Aereco a változtatások jogát fenntartja. Lezárva: NÉHÁNY REFERENCIA:
