1 A kereskedelmi hűtési termékek műszaki adatai árlista Kereskedelmi hűtés

2 A Daikin a kereskedelmi hűtőberendezések piacán fontos résztvevőnek számít. Ideális megoldást tudunk kialakítani minden ügyfél sajátos igényére. Mivel termékeink a legújabb technológiát alkalmazzák, a legmagasabb fokú energiahatékonyságot biztosítjuk. Egységeink a megbízható működés érdekében szigorú teszteken mennek át. A Zanotti akvizíciójával hűtőberendezés-portfóliónkat nagyobb és sokszínűbb termékcsaládra bővítettük, termékeinkkel lefedjük a teljes hűtési láncot. 2

3 Kereskedelmi hűtés Miért válassza a Daikin kereskedelmi hűtőberendezés-termékcsaládot? 4 Eszközök és platformok 6 Piacvezető vezérlés 9 Szezonális hatékonysági adatok 10 Miért van szükség a karbantartásra? 12 Daikin kereskedelmi hűtőberendezéstermékcsalád 14 ZEAS/ Mini-ZEAS kondenzaló egység sorozat 16 Conveni-Pack 20 Booster 24 Zanotti hűtőberendezés-termékcsalád 36 Korrekciós tényezők és termékválasztó eszközök 38 Monoblokk 48 Split egységek 56 Borászati Hűtők 62 CU Sorozat - kondenzáló egységek 66 CC Sorozat - többkompresszoros rack egységek 72 CM Sorozat - többkompresszoros kondenzáló egységek 76 Elpárologtató sorozat 81 További terméksorozatok 82 A kondenzáló egység sorozat teljesítmény-táblázatai 86 Kiegészítők 25 JEHCCU és JEHSCU kondenzáló egység 28 Daikin Szerviz 101 E-Parts 102 F-gáz szabályozás Daikin Academy 102 Előre fel nem töltött berendezések: a működés fluor-tartalmú üvegház-hatást fokozó gázokkal történik. Teljesen / részlegesen feltöltött berendezések: fluor-tartalmú, üvegház-hatást fokozó gázokat tartalmaz. Inverteres technológia Scroll kompresszor Screw kompresszor Dugattyús kompresszor Swing kompresszor A legújabb adatokat lásd a my.daikin.eu oldalon MEGJEGYZÉS: Az összes ár listaár, nem tartalmazza az ÁFÁ-t, és április 1.-től 2019 március 31.-ig érvényes. Az összes korábbi árlista érvénytelen. A Daikin Kereskedelmi használati feltételek vonatkoznak (lásd az utolsó oldalt, vagy A nyomtatási hibákért nem vállalunk felelősséget és a modell változatások jogát fenntartjuk. A képek és rajzok bizonyos konfigurációkat mutatnak be; a műszaki adatok és a Hűtési teljesítmény a különböző feltételekkel és bizonyos hűtőanyagok esetében eltérő lehet. Felhívjuk figyelmét, hogy a berendezések kiválasztásához használni kell a berendezések műszaki leírásait és a tervezőszoftvert! A berendezések kiválasztásához, kérjük, lépjen kapcsolatba a helyi Daikin képviselettel! Az Öko-design feltételekre és szabályozásokra vonatkozó további információkért, lásd a katalógus 10. és 11. oldalát, vagy lépjen kapcsolatba a helyi Daikin értékesítővel. 3

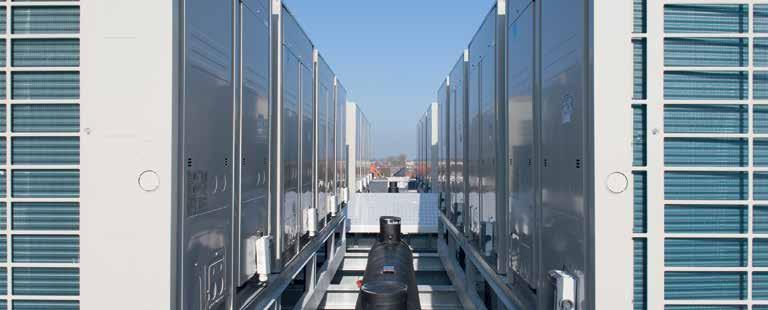

4 KIEMELT ELŐNYÖK Kereskedelmi hűtés Miért válassza a Daikin kereskedelmi hűtőberendezés-termékcsaládot? Rendkívül hatékony megoldások a hűtési igények kielégítéséhez A Zanotti hűtőberendezés gyártó akvizíciójával olyan módon bővül termékkínálatunk, ami lehetővé teszi a hűtési igények teljesítését a hűtési lánc minden elemén Innovatív és megbízható technológia hővisszanyerési megoldásokkal: tesztelt és bevált ZEAS és CONVENI-PACK berendezések Megfelel az új F-Gáz szabályozásnak (R-410A) Kiváló megoldás sűrűn lakott városi környezetben a kis méreteknek és alacsony zajszintnek köszönhetően Előnyök a kivitelező/ tervező számára Azonnal használatba vehető berendezések monoblokk és Split blokk rendszerekben Előre feltöltött és gyárilag tesztelt berendezések Kompakt kialakítás a helytakarékos beszereléshez Rövidebb kiszállítási idő a Conveni-Pack és ZEAS egységekre, mivel Európában készülnek A kültéri kondenzáló egységek a Refrigeration Xpress szoftverrel egyszerűen kiválaszthatók A széles választék a hűtési igények széles tartományának megfelel, az F-gáz szabályozás szerint Előnyök végfelhasználók számára Magas hatékonyságú technológia a gyors megtérülésért Hővisszanyerő technológia a Conveni-Pack egységeken Bizonyított megbízhatóság és kiváló teljesítmény Ideális városi környezetbe Környezettudatosság alacsonyabb globális felmelegedési hatással 4

5 Kiválasztó szoftver: Refrigeration Xpress Felhasználóbarát kialakítás és Conveni-Pack, CCU/ SCU, monoblokk, bi-blokk és ZEAS kondenzáló egység kiválasztó szoftver. Az általa készített részletes jelentés tartalmazza az anyaglistát, csővezetési és kapcsolási rajzokat és eszközopciókat. Cél a még több hűtési és mélyhűtési alkalmazással minden feladatra megfelelő megoldást nyújtani. A Zanotti változatos termékkínálata a hűtési lánc minden elemét tartalmazza a hűtőberendezések piacán. Mindenre kiterjedő hűtési megoldások A Daikin hűtési termék portfóliójának kibővítése a kereskedelmi, szállítási és ipari alkalmazások területére. A Zanotti termékválasztéka lefedi a teljes hűtési lánc minden elemét. Ezzel az akvizícióval a Daikin megerősítette kereskedelmi hűtés üzletágát. Referenciák Egy időtálló, energiahatékony és bevált technológiát szerettünk volna alkalmazni, amely minden körülmények között megbízhatóan működik. Pékipari üzem, Németország A Conveni-Pack rendszer egy teljes és minden tekintetben megbízható megoldás nyújt az összes fűtési és légkondicionálási igényünkre, illetve a friss, és fagyasztott termékek hűtésére. Élelmiszerbolt, Ausztria Egy német szupermarketben a Conveni-Pack egységeket ZEAS berendezésekkel társítottuk a kiszolgálópultok, hűtő bútorok, légfüggöny, beltéri légkondicionáló egységek, egy hűtőkamra és fagyasztó kamra ellátására. 5

6 Eszközök és platformok Eszközök és platformok Azért vagyunk itt, hogy segítsünk Önnek! Szakirodalom Tekintse meg az összes rendelkezésre álló szakirodalmat (katalógusok, szórólapok, megoldási útmutatók, termékleírások, termékportfóliók, referenciakatalógusok...) az Ön és ügyfelei számára Értékesítést támogató alkalmazások Az értékesítés támogatásához számos épületmodellezési, kiválasztási, szimulációs és árajánlat-készítő szoftvereszközt kínálunk. A Psychrometric Diagram Viewer (pszichometrikus diagram megjelenítő) segítségével a tervezők, konzulensek, diákok és egyéb szakemberek betekintést nyerhetnek tevékenységi köreinkbe: a levegőt kondicionáljuk. software-downloads.html Leggyakrabban használt alkalmazásaink: support.html Daikin Altherma szimulátor: a megfelelő hőszivattyú kiválasztásához 3D alkalmazás: segítségével még a vásárlás ELŐTT kiválasztható a légkondicionáló rendszer, és megtekinthető otthon elhelyezve! Hibakód alkalmazás: segítségével gyorsan megtudható a teljes termékcsalád hibakódjainak jelentése Hőszükségletszámító eszköz: segítségével kiszámíthatja az adott épület hő- és hűtési terhelését Multi split kiválasztó eszköz: a multi split kombinációk és csőhosszak gyors kiszámításához Xpress: gyors árajánlat-készítő eszköz VRV -hez Astra: AHU tervezőszoftver BIM modellek VRV egységekhez... 6

7 Eszközök és platformok Online támogatás Internet Üzleti portál Nálunk megoldást talál a különböző alkalmazásokra: Ismerje meg az új üzleti portálunkat a my.daikin.eu oldalon A keresett információt másodperceken belül megtalálhatja a gyors keresőmotorral A beállításokat testre szabva csak az Ön számára fontos információk jelennek meg Mobil eszközről és asztali számítógépről is elérhető Hotel Bevásárlóközpont Lakás Boltok, üzletek Iroda Bank Étterem Sport és szabadidő Műszaki hűtés Ipar my.daikin.eu További részletek kiemelt termékeinkről a weboldalunkon talál Utazás közben AZ ÜGYFÉLNÉL AZ IRODÁBAN 7

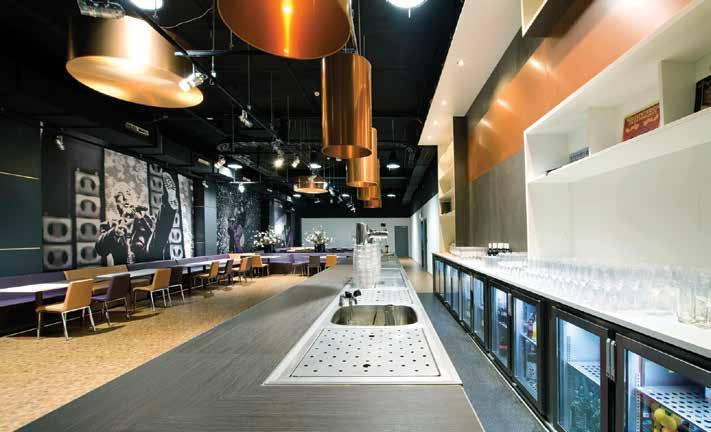

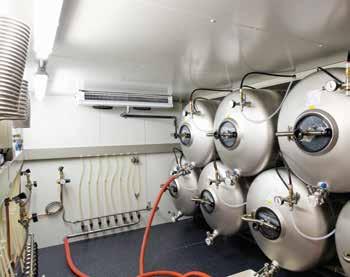

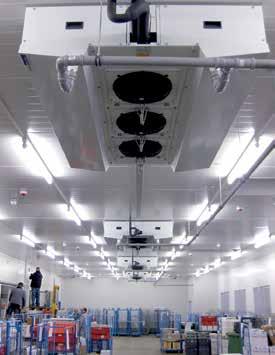

8 Kereskedelmi hűtés BÄKO WEST EG, PÉKSÉG ZEAS EGYSÉGEK HŰTÉSHEZ (6) ÉS FAGYASZTÁSHOZ (6) E. LECLERC, HIPERMARKET ZEAS ZIGGO DOME, RENDEZVÉNYTEREM ZEAS EGYSÉGEK HŰTÉSHEZ (6) ÉS FAGYASZTÁSHOZ (2) HŰTÉS ZEAS RENDSZERREL EDEKA, SZUPERMARKET CONVENI-PACK (2) ÉS ZEAS (1) 8

9 Piacvezető vezérlés Intuitív és felhasználóbarát felület Terméksorozatok integrációja Felhő-alapú vezérlés Intelligens energiagazdálkodás A Daikin és más gyártó termékeinek integrációja Mini épületfelügyelet közepes és nagy kereskedelmi épületekbe Versenyképes árú mini épületfelügyelet. Daikin termékek integrációja Integráció más gyártó berendezéseivel WAGO és BACnet/IP segítségével Akár 512 beltériegység-csoport csatlakoztatható Tablet Fejlett központosított vezérles felhő- kapcsolattal Akár a teljes épület központilag vezérelhető Teljes megoldás koncepció (a Split, Sky Air, VRV, szellőzés, légfüggönyök és melegvíz-szolgáltatás integrálása) A stílusos opcionális képernyő illik minden belső térhez A felhő-alapú kapcsolat további szolgáltatásokat kínál, mint online vezérlés, energiafogyasztás-felügyelet, több helyszín energiafogyasztásának összehasonlítása Akár 32 beltéri egység csatlakoztatható További részletek 9

10 Szezonális hatékonysági adatok A környezetbarát tervezésre vonatkozó LOT1 rendelet a kereskedelmi hűtő termékekkel kapcsolatban Ecodesign tervezésre vonatkozó irányelv - energiafogyasztáshoz kapcsolódó termékek A 2009/125/EC EU Ecodesign direktíva célja a gyártók hatékonyabb termékek készítésére való ösztönzése. Emellett segít a gyártóknak a kereskedelmi hűtő egységek hatékonyságának pontosabb meghatározásában től a hűtőberendezéseknek is meg kell felelniük a rendszer minimális hatékonysági követelményeinek. A következő katalógusokban a szezonális adatokat a szezonális virággal jelöljük. Tudjon meg többet a szezonális adatokról a weboldalunkon vagy a my.daikin.eu üzleti portálon. 10

11 Két módszer az egység teljesítményének felmérésére COP módszer Ha a közepes hőmérsékletre érvényes hűtési teljesítmény kevesebb, mint 5 kw és az alacsony hőmérsékletű hűtési teljesítmény kevesebb, mint 2 kw 25 környezeti hőmérsékletre megadott COP 32 környezeti hőmérsékletre megadott COP 43 környezeti hőmérsékletre megadott COP: kötelező, ha a tervezési környezeti hőmérséklet 35 vagy magasabb. SEPR módszer Ha a középső hőmérsékletre érvényes hűtési teljesítmény nagyobb, mint 5 kw és az alacsony hűtési teljesítmény nagyobb, mint 2 kw A SEPR referenciája a Strasbourgi klímazóna 43 környezeti hőmérsékletre megadott COP: kötelező, ha a tervezett környezeti hőmérséklet 35 vagy magasabb Minimális hatásfok (COP) Közepes hőmérséklet: maximum 1 kw teljesítmény = 1,2 maximum 5 kw teljesítmény = 1,4 Alacsony hőmérséklet: maximum 1 kw teljesítmény = 0,75 Maximum 2 kw teljesítmény = 0,85 Minimális hatásfok (SEPR) Közepes hőmérséklet: maximum 20 kw teljesítmény = 2,25 maximum 50 kw teljesítmény = 2,35 Alacsony hőmérséklet: maximum 8 kw teljesítmény = 1,5 Maximum 20 kw teljesítmény = 1,6 A Daikin kereskedelmi hűtés portfóliója és az Ecodesign tervezésre vonatkozó irányelv Modell Közepes hőmérséklet (Te = -10) Alacsony hőmérséklet (Te = -35) MONOBLOKK KÉTBLOKKOS BORHŰTŐK JEHCCU JEHSCU MINI ZEAS ZEAS MULTI ZEAS CONVENI-PACK BOOSTER Tartományon kívül (4) tartományban tartományban tartományban Tartományon kívül (1) Tartományon kívül (4) tartományban tartományban tartományban Tartományon kívül (1) - Hűtési teljesítmény <20 kw MÁS TERMÉKEK Hűtési teljesítmény Hűtési teljesítmény <50 kw >50 kw Tartományon kívül (2) - Tartományban (5) Tartományban (5) Tartományon kívül (6) Tartományon kívül (3) Tartományban (5) Tartományon kívül (6) Tartományon kívül (6) (1) A multi Zeas egységek leadott teljesítménye közepes és alacsony hőmérsékletű alkalmazásban magasabb mint a felső határ (MT: Q > 50 kw; LT: Q > 20 kw) az Öko-design direktíva szerint (2) A CVP csak akkor működik, ha Daikin beltéri egységek vannak csatlakoztatva. Ez azt jelenti, hogy a CVP kondenzáló egységként is használható több kondenzátorral, ami az Öko-design ENTR LOT1 direktíva szempontjából tartományon kívül van (3) A booster egység nem számít kondenzáló egységnek, mivel az elpárologtató oldalról (LT oldal) kivont hő a CVP vagy ZEAS egység MT hűtőközeg körébe kerül és nem a környező levegőbe, ahogyan az az Öko-design ENTR LOT1 (4) L177/28 direktíva szabályozásában szerepel: Az elpárologtatót tartalmazó kondenzáló egységek, amely lehet belső elpárologtató, mint a Monoblokk egységeknél, vagy távoli elpárologtató, mint a split egységeknél, nem tartoznak az ENTR1 lot 1 Öko-design direktíva tartományába. A Multi Zeas egységek leadott teljesítménye közepes és alacsony hőmérsékletű alkalmazásban magasabb, mint a felső határ (MT: Q > 50 kw; LT: Q > 20 kw) az Öko-design direktíva szerint (4) L177/28 öko-design szabályozás: Az elpárologtatót tartalmazó kondenzáló egységek, amely lehet belső elpárologtató, mint a Monoblokk egységeknél, vagy távoli elpárologtató, mint a split egységeknél, nem tartoznak az ENTR1 lot 1 Öko-design direktíva tartományába (5) L177/28 öko-design szabályozás: Azok a kompresszor dobozok vagy rack-ek, amelyek nem tartalmaznak kondenzátort és/vagy az egységek, amelyeknek a kondenzátor oldal nem levegőt használ hőátviteli közegként, nem tartoznak az ENTR lot 1 Öko-design direktíva hatálya alá (6) L177/28 öko-design szabályozás: Az összes, 50 kw MT és 20 kw LT teljesítményű kondenzáló egység az ENTR lot 1 Öko-design direktíva hatálya alá tartozik A környezetbarát tervezéssel (Ecodesign) foglalkozó EN 13215: szabvány A névleges működési feltételek meghatározása Alkalmazás hőmérséklet Közepes Alacsony Környezeti hőmérséklet Elpárologtatási hőmérséklet Gáz szívó oldal A folyadék utőhűtési foka 10 K extra melegítés VAGY 20 szívó oldali gázhőmérséklet A hűtési rendszerben használt kondenzátor hőcserélőtől függően A kondenzáló egységek hatékonyságának meghatározásához az Öko-design direktíva az EN13215 szabályozást alkalmazza. Mindkét módszer használható az egységek leadott Hűtési teljesítményének és hatékonyságának meghatározására. Ez hatással van a SEPR ÉS COP értékekre is. 11

12 Miért van szükség a karbantartásra? Üzembiztonság A Daikin szerviz és szervizpartner-hálózatunk tagjai igyekeznek az elvárást meghaladó intelligens szolgáltatásokat és megoldásokat kidolgozni, hogy szakemberek által karbantartott hűtési rendszerei soha ne okozzanak Önnek kellemetlen perceket! Nagyobb biztonság Egy nem optimális állapotban működő hűtési rendszer számos kockázatot hordoz, rontja a munkakörülmények biztonságát és akár személyi sérülést is okozhat. A rendszeres karbantartás növeli a rendszer biztonságos működését és a helyi szabályozásoknak és előírásoknak való megfelelését. Költségmegtakarítás Hosszú távon a karbantartás mindig takarékosabb megoldás, mint az alkalmankénti szervizelési beavatkozások összköltsége. A megelőző karbantartás segítségével Ön a Daikinnal együtt előre tervezhet, így elkerülheti a sürgősségi beavatkozásokat. Szakembereink felkészülten érkeznek, ezáltal nincs szükségtelen kiszállás és munkamenet megszakítás. Egy másik előnye a jól átlátható és tervezhető költségek, illetve a megalapozott életciklus jelentések, amelyek jelzik a jövőbeli szükségleteket és előre tervezheti a beavatkozásokat. Ez az idő során csökkenti a teljes tulajdonlási költséget (TCO) és a kapcsolódó üzemeltetési költségeket. 12 Teljes körű jogi megfelelés A hűtőrendszer karbantartásával és szervizelésével biztosíthatja az összes jogi szabályozásnak való megfelelést (pl. F-gáz rendelet). AZ EURÓPAI PARLAMENT ÉS TANÁCS (EU) április 16-án kiadott 517/2014 sz. rendelete a flourtartalmú üvegházhatású dázokról és az (EC) 842/2006. számú módosító szabályozása. Minimális rendszerleállás Az ütemezett látogatások átláthatóak és egyszerűen tervezhetők, a kiszállítások időzítése ezért időben egyeztethető úgy, hogy azok minél kisebb hatást gyakoroljanak a termelésre vagy a komfortra. Egy jól karbantartott hűtési rendszer meghibásodása a főszezonban kevésbé valószínű..a berendezés folyamatos frissítése az ellenőrzések és karbantartási vizsgálatok során azt jelenti, hogy kevesebbet kell aggódnia amiatt, hogy a berendezés a legnagyobb terhelésű időszakban hibásodik meg. Fokozott rendszerhatékonyság A hűtési rendszer előírt karbantartása által a villamosenergia-költségek és teljesítmény nem kerülnek veszélybe, illetve a rendszer biztonsági funkciói és és jogi státusza pedig meg fog felelni a legújabb szabványoknak és előírásoknak. A rendszeres karbantartás, mint átvizsgálások, olaj és egyéb folyadékcserék, alkatrész cserék és más kisebb javítások segíthetnek a hűtési rendszere hatékonyabb üzemeltetésében. Mivel a hűtési rendszere folyamatosan legjobb teljesítményen üzemel, vállalkozásának üzemanyagot és energiafogyasztást így takaríthat meg.

13 Vészhelyzeti hívások Arra az esetre, ha a hűtési rendszere mégis meghibásodna, az összes Daikin karbantartási csomag hozzáférést biztosít a vészhelyzetben hívható sürgősségi telefonszámhoz. A megelőző és a bővített karbantartás a normál munkaidőn kívül hívható sürgősségi számot is tartalmazza. Eredeti pótalkatrészek, szerszámok és berendezések Vonzó felújítási megoldások A Daikin vonzó felújítási megoldásokat is kínál a régebbi hűtési rendszerek széles választékához. Felújítás esetén a hűtési rendszer alapvető részeinek cseréjével további több éves működést tesz lehetővé. A Daikin től vagy minősített partnerei származó tanúsított Daikin megoldásokkal élvezheti a üzemelési költségek et, nincs szükség újra beszerelésre vagy cserére és karbantartási megállapodás esetén vonzó jótállási feltételeket is igénybe vehet. Daikin szerviz, vagy szervizpartner hálózatunk tagjai által használt alkatrészeket a Daikin egytől egyig jóváhagyta, ami azt jelenti, hogy a hiba és a zavarok kockázata kisebb, emellett a garancia is érvényben marad. Ha a burkolat felnyitására, felújításra vagy javításra van szükség, a Daikin mint eredeti cserealkatrész gyártó biztosítja az összes eredeti szerszámot, elemet és berendezést a gyári ajánlásoknak megfelelő javítások elvégzéséhez. A Daikin saját hűtési rendszereinek karbantartásában speciális szervizeszközöket használ. Ezek az eszközök kereskedelmi forgalomban nem hozzáférhetőek, emellett lehetővé teszik a szükséges fejlett hibaelhárítást és jelentéskészítést, biztosítva a hűtőberendezés helyes optimalizálását és paraméterezését, illetve a hűtőrendszer integritásának ellenőrzését. 13

14 Daikin kereskedelmi hűtés termékcsalád Termékcsalád áttekintés - Daikin 15 ZEAS/ Mini-ZEAS kondenzáló egység 16 LRMEQ-BY1 18 LREQ-BY1 19 Conveni-Pack 20 LRYEQ-AY 22 Beltéri egységek és Biddle légfüggönyök csatlakoztatása a Conveni-Pack rendszerhez 23 Booster kompresszor egység 24 LCBKQ-AV1 24 Kiegészítők a ZEAS és Conveni-Pack egységekhez 25 Kereskedelmi kondenzáló egységek 28 Termékek áttekintése - kondenzáló egységek 29 JEHCCU-CM1/3 30 JEHSCU-CM1/3 31 JEHCCU-CL1/JEHSCU-CL

15 Kereskedelmi hűtés Termékcsalád áttekintés - Daikin Modell Termék neve Teljesítmény (kw) Kis inverteres kondenzáló egység kereskedelmi hűté i rendszerekhez Mini-ZEAS LRMEQ-BY1 ZEAS LREQ-BY1 Inverteres kondenzáló egység kereskedelmi hűtési rendszerekhez Multi ZEAS LREQ-BY1R Integrált megoldás kereskedelmi hűtéshez, mélyhűtéshez emellett légkondicionálási, hűtéshez és fűtéshez Conveni-Pack LRYEQ-AY A booster-egység a ZEAS és Conveni-Pack egyidejű mélyhűtési alkalmazásához Booster kompresszor egység LCBKQ-AV1 Kereskedelmi kondenzáló egység dugattyús kompresszorral CCU JEHCCU-M1/M3/L1/L3 JEHCCU-CM1/CM3 Kereskedelmi kondenzáló egység scroll-kompresszorral SCU JEHSCU-M1/M3/L3 JEHSCU-CM1/CM3 Hűtés Fagyasztás Légkondicionálás Fűtés 15

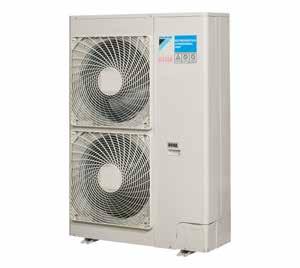

16 KIEMELT ELŐNYÖK ZEAS kondenzáló egység kereskedelmi hűtéshez Miért válassza a ZEAS-t? Magas energiahatékonyság Daikin inverteres scrollkompresszor economizer technológiával DC inverteres ventilátor-technológia Ecodesign megfelelőség F-gáz rendelet (R-410A) kompatibilis Megbízható működés A ZEAS kondenzáló egységeke szigorú tesztnek vannak alávetve a gyártósoron Bevált inverteres scrollkompresszor - technológia A ház korróziógátló kezelése szélsőséges időjárási körülmények között is hosszú élettartamot biztosít Kis helyigény és tsúly Rendkívül kompakt kialakítás Egyszerűen telepíthető még a legkisebb helyekre is Beltérre is telepíthető A piacon kapható legjobb alapterület-teljesítmény arány Kis tömeg a kompakt kialakításnak köszönhetően Komfort Csendes működés, nem zavarja az ügyfeleket és szomszédokat -A - magas szinten hangszigetelt panelek és kompresszorok -A - kondenzátor ventilátorok csendes kialakításúak -4 - üzemi zajszint beállítás, köztük az éjszakai üzemmóddal A széles hőmérsékleti tartomány több hűtőbútor, fagyasztó és hűtőkamra kombinációt tesz lehetővé Intelligens vezérlés Előnyök kivitelezők számára Csökkentett kiszállítási idő az európai üzemnek köszönhetően Csökkentett csövezési hossz idő Integrált kapcsoló- és vezérlőszekrény Az egység a berendezés előre fel van töltve hűtőközeggel Előnyök a tervezők számára Egyetlen modell a piac számos hűtési igényére megoldást kínál Széles teljesítménytartomány A hűtési rendszerek magas szintű modularitása A magas ESP -vel rendelkező ventilátorok jóvoltából beltérbe is telepíthető Előnyök a végfelhasználók számára Az energiafogyasztás 10-35%-kal alacsonyabb a hagyományos hűtőberendezésekhez képest Kis helyigény és kis súly, nem igényel különösen erős tartószerkezeteket A különleges éjszakai üzemmód miatt szomszédbarát választás Az egység más gyártó által szállított felügyeleti rendszerbe is beköthető Távvezérlés az elpárologtató célhőmérséklet beűllításához, hibák törléséhez és egyéb funkciókhoz A hűtőegység a sokoldalú felhasználói felületen keresztül távvezérelhető 16

17 ZEAS, az okos megoldás közepes és alacsony hőmérsékletű hűtéshez Hűtési teljesítmény 3,35 kw* Felhasználóbarát tervező- és termékválasztó szoftver Conveni-Pack, CCU/SCU, monoblokk, bi-blokk és ZEAS kondenzáló egységekhez. A részletes jelentés tartalmazza az anyaglistát, csővezeték kapcsolási rajzokat és eszközopciókat Boosteregység A ZEAS különböző teljesítményosztályokban érhető el 5 és 40 LE között, valamint a kívánt hűtési teljesítményt nyújtjva más gyártótól származó berendezések például nyitott vitrin ek, üvegajtós fagyasztók és elpárologtató berendezések számára A ZEAS hűtőegységek esetén két külső egységet párhuzamosan bekötve (30 LE és 40 LE egység) mindössze egy -egy fő szívó és folyadék- vezeték szükséges. Üzemi tartomány Környezeti hőmérséklet: -20 és +43 között Elpárolgási hőmérsékletek: -45 és +10 között * Te= -35, Tc = -10, 10 K SH, Tamb = 32 Marketingeszközök Tekintse meg hogyan szimuláljuk a szállítást és teszteljük a rezgéseket a rázóberendezésen (keresés: vibration ZEAS) Tekintse meg, miért választotta egy holland kulturális és szórakoztató központ a ZEAS egységeket az italok hűtéséhez (keresés: Energiehuis ZEAS) Refrigeration Xpress kiválasztó szoftver 17

18 LRMEQ-BY1 Mini-ZEAS kondenzáló egység kereskedelmi hűtéshez scroll technológiával Hővisszanyerős kereskedelmi hűtő rendszer kis élelmiszer üzletekbe Az inverteres technológia garantálja az optimális élelmiszer tárolást a pontos hőmérsékletszabályozás biztosításával Az inverteres meghajtású scroll kompresszor economizer funkcióval hozzájárul a hűtőberendezés élettartamának meghosszabbításához és az alacsonyabb karbantartási igényekhez Az R-410A hűtőközeg használata lehetővé teszi a kisebb csőátmérő használatát, csökkenti a rendszer hűtőközeg tartalmát, és kisebb az ökológiai lábnyoma Az R-410A teljes mértékben megfelel a legújabb F-gáz szabályozásnak és 2020 után is használható A DC kompresszor alapfelszereltségként tartalmazza az economizer funkciót és jelentősen javítja az egység hatékonyságát, csökkentve az energiafogyasztást A piacon a legalacsonyabb zajszint, amely a különböző alacsony zajszint üzemmódokkal még tovább csökkenthető Az egység tömege nagyon kicsi; ezért akár a falra is szerelhető A piacon kapható hasonló termékeknél kisebb, így ideális szűk helyekre Speciális szoftver megoldás az egyszerű rendszertervezéshez és üzembe helyezéshez Közepes hőmérsékletű hűtés LRMEQ-BY1 3 4 Ár HUF Árajánlatért kérem, forduljon Daikin kapcsolattartójához! Hűtési teljesítmény Közepes hőmérséklet Névl. kw 5,90 (1) 8,40 (1) Áramfelvétel Közepes hőmérséklet Névl. kw 2,53 (2) 3,65 (2) Szezonális energiateljesítményi R-410A Teelpárolgási -10 mutató SEPR 4,17 4,08 Éves energiafogyasztás R-410A Teelpárolgási -10 kwh/a Q Feltételek teljes terhelésen R-410A és környezeti hőmérsékleten 32 (A. pont) Feltételek teljes terhelésen és R-410A környezeti hőmérsékleten 43 Teelpárolgási Névleges COP (COPA) -10 Teelpárolgási Bejelentett COP (COP3) -10 2,33 2,30 1,51 1,48 Méretek Berendezés Magasság mm 1345 Szélesség mm 900 Mélység mm 320 Tömeg Berendezés kg 126 Hőcserélő Típus Lamellás hőcserélő Kompresszor Típus Hermetikusan zárt scroll kompresszor Frekvencia BE/KI Kevesebb mint 6-szor egy óra alatt Indítási mód Üzemkész állapotból (inverteres meghajtással) Ventilátor Típus Propeller Mennyiség 2 Légszállítás Hűtés Névl. m³/perc 106 Ventilátormotor Teljesítmény W 70 Meghajtás Közvetlen meghajtás Hangnyomásszint Névl. dba 51 (2) Működési tartomány Elpárolgási hőmérséklet Környezeti hőmérséklet LRMEQ-BY1 Min. -20 (3) Max. 5 Min.~Max. száraz hőm. -20~43 Hűtőközeg Típus R-410A GWP 2087,5 Töltet kg 450 TCO₂eq 939 Vezérlés Elektronikus expanziós szelep Hűtőkörök Mennyiség 1 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3N~/50/ (1) Hűtés: elpárolgási hőm. -10; kültéri hőm. 32; beszívó SH10 (2) Hűtés: elpárolgási hőm. -35; kültéri hőm. 32; beszívósh10 (3) Hangnyomás adatok: a berendezés elejétől 1 méterre, 1,5 m magasságban mérve A névleges üzemi áramot a következő körülmények befolyásolják: kültéri hőm. 32 száraz hőm.; beszívás SH10; a szívási nyomásnak megfelelő telítési hőmérséklet

19 LREQ-BY1 ZEAS kondenzáló egység kereskedelmi hűtéshez scroll kompresszor technológiával Hűtési megoldás közepes és nagy teljesítményű alkalmazásokhoz a bevált VRV technológiával Egyetlen modell minden alkalmazáshoz -45-tól 10 közötti elpárologtatási hőmérséklethez Tökéletes megoldás mindenféle hűtő és fagyasztó alkalmazáshoz változó terhelési feltételek és magas energiahatékonysági követelmények mellett. Különösen alkalmas szupermarketekbe, hűtőházakba, gyorshűtéshez, fagyasztáshoz stb. A hőcserélő funkcióval rendelkező egyenáramú inverteres spirálkompresszor nagy energiahatékonyságot és megbízható teljesítményt nyújt Csökkentett CO₂ kibocsátás az R-410A hűtőközegnek és az alacsony energiafogyasztásnak köszönhetően LREQ-BY1(R) Az egyszerű telepítés és üzembe helyezés érdekében gyárilag tesztelt és előre programozott VRV (változtatható hűtőközeg-mennyiség) technológia a sokoldalú felhasználhatóságért A kisebb méreteknek köszönhetően nagyobb telepítési rugalmasság Alacsony zajszint, "éjszakai üzemmódba" kapcsolható működéssel Kisebb fagyasztási teljesítményhez egyetlen ZEAS egység egy booster-egységhez csatlakoztatható Dedikált egység, amely lehetővé teszi a 2 x 15 HP vagy 2 x 20 HP multi kombinációt, amelyhez kevesebb csővezeték és beszerelési idő szükséges LREQ-BY Ár HUF Árajánlatért kérem, forduljon Daikin kapcsolattartójához! Hűtési teljesítmény Alacsony hőmérséklet Névl. kw 5,51 (1) 6,51 (1) 8,33 (1) 10,0 (1) 10,7 (1) 13,9 (1) 15,4 (1) Közepes hőmérséklet Névl. kw 12,5 (2) 15,2 (2) 19,8 (2) 23,8 (2) 26,5 (2) 33,9 (2) 37,9 (2) Áramfelvétel Alacsony hőmérséklet Névl. kw 4,65 (1) 5,88 (1) 7,72 (1) 9,27 (1) 9,89 (1) 12,8 (1) 14,1 (1) Közepes hőmérséklet Névl. kw 5,10 (2) 6,56 (2) 8,76 (2) 10,6 (2) 12,0 (2) 15,2 (2) 17,0 (2) Szezonális energiateljesítményi R-410A Teelpárolgási -10 3,86 3,79 3,64 3,42 3,51 3,38 3,23 mutató SEPR Teelpárolgási -35 1,61 1,65 1,71 1,69 1,67 1,60 1,61 Éves R-410A Teelpárolgási -10 kwh/a energiafogyasztás Q Teelpárolgási -35 kwh/a Feltételek teljes terhelésen és környezeti R-410A Teelpárolgási -10 Névleges COP (COPA) 2,45 2,32 2,26 2,25 2,21 2,23 hőmérsékleten 32 (A. pont) Teelpárolgási -35 Névleges COP (COPA) 1,18 1,11 1,08 1,09 Feltételek teljes terhelésen és környezeti hőmérsékleten 43 R-410A Teelpárolgási -10 Bejelentett COP (COP3) 1,54 1,57 1,40 1,46 1,47 1,46 1,51 Teelpárolgási -35 Bejelentett COP (COP3) 0,76 0,74 0,68 0,70 0,71 0,74 Méretek Berendezés Magasság mm 1680 Szélesség mm Mélység mm 765 Tömeg Berendezés kg Hőcserélő Típus Lamellás hőcserélő Kompresszor Típus Hermetikusan zárt scroll kompresszor Teljesítmény W Szállítóteljesítmény m³/h 11,18 13,85 19,68 23,36 25,27 32,24 35,8 Fordulatszám rpm Indítási mód Üzemkész állapotból (inverteres meghajtással) 2. kompresszor Teljesítmény W Fordulatszám rpm kompresszor Teljesítmény W Fordulatszám rpm Ventilátor Típus Axiál ventilátor Mennyiség 1 2 Légszállítás Hűtés Névl. m³/perc Ventilátormotor Teljesítmény W Meghajtás Közvetlen meghajtás 2. ventilátormotor Teljesítmény W Hangnyomásszint Névl. dba 55,0 (3) 56,0 (3) 57,0 (3) 59,0 (3) 61,0 (3) 62,0 (3) 63,0 (3) Működési tartomány Elpárologtató Hűtés Max.~Min. száraz hőm. 10~-45 Hűtőközeg Típus / GWP R-410A / 2087,5 Töltet kg 5,2 7,9 11,5 TCO₂eq 10,9 16,5 24,0 Vezérlés Elektronikus expanziós szelep Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3~/50/ LREQ-BY Ár HUF Árajánlatért kérem, forduljon Daikin kapcsolattartójához! Rendszer 1. kültéri egység modul LREQ15BY1R LREQ20BY1R 2. kültéri egység modul LREQ15BY1R LREQ20BY1R Hűtési teljesítmény Közepes hőmérséklet Névl. kw 67,8 (1) 75,8 (1) Alacsony hőmérséklet Névl. kw 27,8 29,6 Áramfelvétel Közepes hőmérséklet Névl. kw 30,4 34,0 Alacsony hőmérséklet Névl. kw 25,6 27,6 Hangnyomásszint Névl. dba 65,0 66,0 Csőcsatlakozások Folyadék ø 19,05 Gáz ø 41,28 (1) Hűtés: elpárolgási hőm. -35; kültéri hőm. 32; beszívó SH10 (2) Hűtés: elpárolgási hőm. -10; kültéri hőm. 32; beszívósh10 (3) Hangnyomás adatok: a berendezés elejétől 1 méterre, 1,5 m magasságban mérve A névleges üzemi áramot a következő körülmények befolyásolják: kültéri hőm. 32 száraz hőm.; beszívás SH10; a szívási nyomásnak megfelelő telítési hőmérséklet

20 KIEMELT ELŐNYÖK Conveni-Pack, integrált megoldás hűtéshez, fűtéshez és légkondicionáláshoz Miért válassza a Conveni-Pack-et? Nagy energiahatékonyság A Conveni-Pack jóvoltából az áruház hűtőbútoraitól elvont hő akár 100%-a felhasználható az üzlethelyiség fűtésére, külön költség nélkül Akár 50% energiaköltség megtakarítás Daikin inverteres scroll-kompresszor economizer technológiával Normál hűtés: 21,8 kw* Hűtő/fűtő légkondicionáló Mélyhűtés: 3,35 kw Boosteregység *Maximális elérhető Hűtési teljesítmény Booster egységek nélkül Akár 100% hővisszanyerés Egyedülálló kombináció Az első sorozatgyártású, teljes épületet ellátó rendszer, amely integrálja a hűtést, fűtést és légkondicionálást egyetlen csőrendszerben Megbízható működés Meghibásodásbiztos alkatrészek Gyári szivárgásteszt és előre feltöltött rendszer Egész éves klíma komfort Csendes működés: az éjszakai üzemmód és az inverteres meghajtású, optimalizált szárnyakkal és rácsokkal felszerelt ventilátorai csendesebb működést tesznek lehetővé A panelek és kompresszorok kiváló hangszigeteléssel rendelkeznek Speciálisan kialakított ventillátorlapátok a zajkibocsátás csökkentéséhez 4 csendes működés beállítás, beleértve az éjszakai üzemmódot A hűtő bútorokból és üvegajtós hűtőgépekből visszanyert hő felhasználható a bolt fűtésére. Nyár Nagyon kompakt kialakítás +22 Egyszerűen telepíthető még a kisebb helyekre is Kis helyigény (a hagyományos rendszereknél akár 60%-kal kisebb helyszükséglet) és kis súly Kisebb követelmény a csőrendszerrel szemben Conveni-Pack %-kal kisebb helyigény Tél Hővisszanyerés Hőt von ki a kültéri levegőből Légkondicionálás Mélyhűtés Normál hűtés Conveni-Pack Conveni-Pack 5,6 m 2 2,2 m 2 20

21 Nemzetközileg díjazott termékek A Conveni-Pack berendezés innovatív és környezetbarát megoldásait piacra kerülése óta több díjjal is elismerték - ezt bizonyítják az alábbi német és ír díjak: A 2014-es Institute of Refrigeration Ireland (IRI) (Ír mélyhűtési intézet ) környezetvédelmi díj nyertese Németország Legjobb kiskereskedelmi termék díja 2014-ben, a Környezetbarát termékek kategóriában Referencia Edeka Buschkühle szupermarket (Németország) 2 Conveni-Pack rendszer kiszolgál 32 méter eladópultot, 12,5 méter hűtőbútort, egy gyümölcstároló hűtőkamrát, egy légfüggönyt és 5 beltéri egységet; a ZEAS rendszer kiszolgál két mélyhűtő bútort összesen 5 kw teljesítménnyel. Előnyök szerelők/tanácsadók számára Integrált kapcsoló-és vezérlőszekrény Az egység előre fel van töltve hűtőközeggel A bevezetett VRV-technológia biztosítja az optimális beszerelést és karbantartást Csökkentett szállítási idő az európai üzemnek köszönhetően Rugalmas rendszer különböző alkalmazásokhoz Összekapcsolható az összes élelmiszerbolti hűtő berendezéssel, és a légkondicionáló egységek széles választékával rendelkezik a különböző bolti igények kielégítéséhez A kültéri egységek a beltéri egységek fölött akár 35 méterre, illetve alatt akár 10 méterre is szerelhetők A csőhálózat hossza akár 130 m A magas ESP -vel rendelkező ventilátorok jóvoltából beltérbe is telepíthető Marketingeszközök Refrigeration Xpress Felhasználóbarát tervezőszoftver Conveni-Pack, CCU/SCU és ZEAS kondenzáló egységek összeállításához. A részletes jelentés tartalmazza az anyaglistát, csővezeték és vezeték rajzokat és eszköz opciókat. Előnyök bolttulajdonosok számára Kifejezetten szupermarketek és kisebb boltok számára tervezve Maximalizálja a rendelkezésre álló teret, mivel a Conveni-Pack akár 60%-kal kisebb helyet foglal mint a hagyományos élelmiszerhűtési rendszerek A hővisszanyeréssel az energiafogyasztás akár 50%-kal csökkenthető Csendes működés, ezért ideális megoldás sűrűn lakott városi környezetbe Rövid videók Tekintse meg az egyedülálló Conveni-Pack hűtőrendszer megoldás rövid videóját Fedezze fel, hogy miért választotta egy belga benzinkút a Daikin berendezéseket a bolthelyiségbe és a hűtési igényekre 21

22 LRYEQ-AY Conveni-Pack hűtési rendszer hővisszanyeréssel Hűtési megoldás élelmiszer -kiskereskedők számára, díjnyertes hővisszanyerő technológiával Egyetlen rendszerbe integrálja a magas és alacsony hőmérsékletű hűtést és légkondicionáló berendezést (fűtést is beleértve) Hővisszanyerés, optimalizált vezérlés és a legmodernebb kompresszoros technológia alkalmazásával a Conveni-csomag a hagyományos rendszerekhez képest akár 50%-kal is képes csökkenteni az éves energiafogyasztást Alacsonyabb közvetett CO 2 kibocsátás a hőszivattyús technológiának köszönhetően A Conveni-csomag moduláris kialakítása alkalmassá teszi a kisebbnagyobb üzletekben való felhasználásra A Conveni-pack moduláris rendszere maximális beszerelési rugalmasságot biztosít. A kültéri egységek igény szerint csoportokban, sorban, vagy az épület körül egyenként telepíthetők A hűtött terekből vagy párologtatókból elvont hő újrahasznosítható a bolt fűtésére, mely így nem jelent plusz költséget Alacsony zajszint, beleértve az "éjszakai üzemmódot" LRYEQ16AY Közepes hőmérsékletű hűtés LRYEQ-AY 16 Ár HUF Árajánlatért kérem, forduljon Daikin kapcsolattartójához! Hűtési teljesítmény Légkondicionálás Névl. kw 14,0 (1) Kereskedelmi hűtés Névl. kw 21,8 (2) Fűtési teljesítmény Légkondicionálás Névl. kw 27,0 (3) Kereskedelmi hűtés Névl. kw 21,8 (4) Méretek Berendezés Magasság mm 1680 Szélesség mm 1240 Mélység mm 765 Tömeg Berendezés kg 370 Hőcserélő Típus Lamellás hőcserélő Kompresszor Típus Hermetikusan zárt scroll kompresszor Szállítóteljesítmény m³/h 13,34 Fordulatszám rpm 6300 Teljesítmény W 2500 Indítási mód Üzemkész állapotból (inverteres meghajtással) Frekvencia BE/KI Kevesebb mint 6-szor egy óra alatt 2. kompresszor Fordulatszám rpm 2900 Teljesítmény W kompresszor Fordulatszám rpm 2900 Teljesítmény W 4500 Ventilátor Típus Axiál ventilátor Mennyiség 2 Légszállítás Hűtés Névl. m³/perc 230 Ventilátormotor Teljesítmény W 750 Meghajtás Közvetlen meghajtás Hangnyomásszint Névl. dba 62,0 Működési tartomány 22 Elpárologtató Hűtés Min.~Max. száraz hőm. -20~10 Hűtés Környezeti Min.~Max. száraz hőm. -5~43 Fűtés Környezeti Min.~Max. száraz hőm. -15~21 Hűtőközeg Típus R-410A GWP 2087,5 Töltet kg 11,5 TCO₂eq 24,0 Vezérlés Elektronikus expanziós szelep Áramellátás Fázis / Frekvencia / Feszültség Hz/V 3~/50/ (1) Hűtés prioritás mód: beltéri hőm. 27 száraz hőm., 19 nedves hőm.; kültéri hőm. 32DB, csőhossz: 7,5 m ; szintkülönbség: 0 m (2) Hűtés prioritás mód: elpárolgási hőm. -10; kültéri hőm. 32DB; Beszívó SH: 10 (3) 100% hővisszanyerés üzemmód: Beltéri hőm. 20 száraz hőm.; külső hőm. 7 száraz hőm., 6 nedves hőm.; 18 kw hűtés terhelés; csővezeték hossz: 7,5 m ; szintkülönbség: 0 m (4) A beszívási nyomásnak megfelelő telítési hőmérséklet (hűtési oldal): -10 (hűtött állapotban); a belső légkondicionáló csatlakoztatási kapacitása: 10HP, ha a hővisszanyerés 100%

23 Beltéri egységek Beltéri egységek és Biddle légfüggönyök csatlakoztatása a Conveni-Pack rendszerhez A boltok fűtési és hűtési igényeinek kielégítésére az légkondicionáló beltéri egységek és Biddle légfüggönyök széles választéka áll rendelkezésre Teljesítményosztály (kw) Modell Termék neve Hűtési teljesítmény (kw) 1 5,6 7,1 8,0 9,0 11,2 14,0 16,0 22,4 28,0 Fűtési teljesítmény (kw) 2 6,3 8,0 9,0 10,0 12,5 16,0 18,0 25,0 31,5 Körbe kifúvós, kazettás egység FXFQ-A 2 irányú álmennyezeti kazettás egység FXCQ-A Álmennyezeti sarok kazettás egység FXKQ-MA Légcsatornázható egység inverteres meghajtású ventilátorral Légcsatornázható egység inverteres meghajtású ventilátorral Nagyméretű, légcsatornázható rejtett egység Mennyezet alatti burkolatos egység FXSQ-A FXMQ-P7 FXMQ-MB FXHQ-A 4 irányú mennyezet alatti egység FXUQ-A Padlón álló egység FXLQ-P Padlón álló rejtett egység FXNQ-A Teljesítményosztály (kw) Modell Termék neve Fűtési teljesítmény (kw) 2 7,4-9,2 11,6-13,4 15,6 16,2-19,9 29,4 29,4-31,1 Szabadonfüggő Biddle légfüggöny CYVS-DK Kazettás Biddle légfüggöny CYVM-DK Rejtett Biddle légfüggöny CYVL-DK 1 A névleges hűtési teljesítmény a következő feltételekkel érvényes: beltéri hőmérséklet: 27DB, 19WB, kültéri hőmérséklet: 35DB, csőhossz: 7,5 m, szintkülönbség: 0 m 2 A névleges fűtési teljesítmény a következő feltételekkel érvényes: beltéri hőmérséklet: 20DB, kültéri hőmérséklet: 7DB / 6WB, csőhossz: 7,5 m, szintkülönbség: 0 m 23

24 LCBKQ-AV1 Booster kompresszor egység A booster-egység segítségével üvegajtós mélyhűtők/bútorok csatlakoztathatók ZEAS és Conveni-Pack kültéri egységekhez A hagyományos rendszerekhez képest kevesebb, 4 helyett mindössze 2 cső szükséges Alacsony zajszint üzemmód elérhető, amely jelentősen csökkenti a zajszintet, a hűtőkapacitás csökkentése nélkül LCBKQ3AV1 Alacsony hőmérsékletű hűtés LCBKQ-AV1 3 Ár HUF Árajánlatért kérem, forduljon Daikin kapcsolattartójához! Hűtési teljesítmény Alacsony hőmérséklet Névl. kw 3,35 (1) Méretek Berendezés Magasság mm 480 Szélesség mm 680 Mélység mm 310 Tömeg Berendezés kg 47 Kompresszor Típus Hermetikusan zárt swing kompresszor Szállítóteljesítmény m³/h 10,16 Fordulatszám rpm 6540 Teljesítmény W 1300 Indítási mód Üzemkész állapotból (inverteres meghajtással) Frekvencia BE/KI Kevesebb mint 6-szor egy óra alatt Ventilátor Típus Axiál ventilátor Légszállítás Hűtés Névl. m³/perc 1,6 Működési Elpárologtató Hűtés Min.~Max. száraz hőm. -45~-20 tartomány Környezeti hőmérséklet Min.~Max. -15~43 Hűtőközeg Típus R-410A GWP 2087,5 Vezérlés Elektronikus expanziós szelep Csőcsatlakozások Kültéri egységhez Folyadék Külső átm. mm 6,35 A beltéri egységhez Folyadék Külső átm. mm 6,35 A beltéri egységhez Gáz Külső átm. mm 15,9 Kültéri egységhez Gáz Külső átm. mm 9,5 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~/50/ (1) Elpárolgási hőmérséklet. -35; kültéri hőm. 32; beszívóoldali SH 10K; telített hőmérséklet a booster-egység nyomó oldalánál -10 Opciók - Kereskedelmi hűtés 24 Conveni-Pack ZEAS Multi ZEAS LRYEQ16AY LREQ5BY1 LREQ6BY1 LREQ8BY1 LREQ10BY1 LREQ12BY1 LREQ15BY1 LREQ20BY1 LREQ15BY1Rx2 LREQ20BY1Rx2 Digitális nyomásmérő készlet BHGP26A1 Nyomásmérő készlet - KHGP26B140 (a+b+c+d) készlet KPS26C504 KPS26C160 KPS26C280 KPS26C504 a. Levegőkimeneti nyílás KPS26C504T KPS26C160T KPS26C280T KPS26C504T Hóvédő fedél* b. Levegőbemeneti nyílás (bal) KPS26C504L KPS26C504L c. Levegőbemeneti nyílás (jobb) KPS26C504R KPS26C504R d. Levegőbemeneti nyílás (hátsó) KPS26C504B KPS26C160B KPS26C280B KPS26C504B Kommunikációs doboz BRR9A1V1 BRR9A1V1**** Booster kompresszor egység LCBKQ3AV19 - Beszívó elágazó cső multi egységekhez - - EKHRQZM***** Refnet vezető KHRQM22M29H8 KHRQ22M64H8 KHRQM22M75H8 Refnet csatlakozó KHRQ22M20TA8 KHRQ22M29T9 KHRQ22M64T8 KHRQ22M75T8 DSC601C51 - DCM601A51 - * A hóvédő tetőket a helyszínen kell biztosítani. Műszaki rajzokért és további információkért forduljon a forgalmazóhoz. Rendszeres hóesés esetén ajánlott a hóvédő fedél felszerelése. ** Hideg területeken biztosítson csepptálca melegítőt (helyszínen beszerezhető) amely megakadályozza a víz megfagyását a tálcában *** minden modulhoz szükséges **** szoftverfrissítés szükséges (üzembe helyezés közben kell elvégezni) ***** kötelező

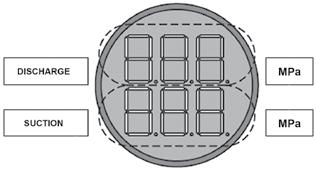

25 Kiegészítők a ZEAS és Conveni-Pack egységekhez Digitális nyomásmérő készlet BHGP26A1 A digitális mérőkijelző lehetővé teszi az egységek állapotának azonnali felmérését és az összes ZEAS és Conveni-Pack rendszerrel használható. Digitális mérőkijelző rögzített beszereléshez vagy szerviz alkalmazásra. Megjeleníti a magas és alacsony nyomást. Hiba esetén megjeleníti a hibakódokat. Megjelenít akár 32 üzemelési feltételt. Megjeleníti a hibakód előzményeket (legutóbbi három). Tárolja a kimeneti értékeket. Automatikusan visszatér a normál üzemelési kijelzőhöz. Nyomó oldali nyomáskijelzés BHGP26A1 Szívó oldali nyomáskijelzés MPa kijelzés Modbus kommunikációs készlet BRR9A1V1 A Daikin Modbus kommunikációs csatlakozóval a Daikin ZEAS és Conveni-Pack rendszerek csatlakoztathatók az Épületfelügyeleti automatikához és monitoring rendszerekhez. A csatlakozóval leolvashatja az üzemi feltételeket és a Modbus protokoll alapján követheti a fontos értékeket. Ezzel a csatlakozóval a ZEAS és Conveni- Pack rendszerek átlátható és személyre szabható hűtési egységekként működnek, így az adott projektre szabott, optimális energiafogyasztást biztosító rendszert tervezhet, beleértve a rendszer távoli szabályozását. A Pro csatlakozókkal akár 32 ZEAS egység csatlakoztatható és használhatók a Conveni-Pack rendszerekkel, illetve a booster-egységgel is. Szabályozási értékek Szabályozható elpárolgási hőmérséklet Alacsony nyomásszint ki- és bekapcsoláshoz Kényszer leállítás A hibaüzenetek távolról is kikapcsolhatók BRR9AV1 Megjelenített értékek Modell adatok és üzemi állapot Hűtőközeg üzemi nyomás és hőmérséklet Elektromos üzemi adatok és az alkotóelemek hőmérsékletei Célértékek Ventilátor állapot és kompresszor frekvencia, üzemi idő Figyelmeztető és hibaüzenetek, rendszerbiztonsági funkciók 25

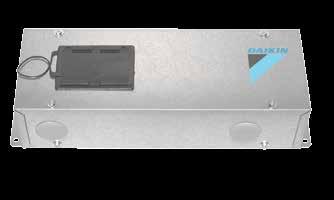

26 KIEGÉSZÍTŐK a ZEAS és Conveni-Pack egységekhez KIEGÉSZÍTŐK a ZEAS és Conveni-Pack egységekhez Kommunikációs doboz - ModBus csatlakozó Típus BRR9A1V1 Ár 2 HUF Árajánlatért kérem, forduljon Daikin kapcsolattartójához! Áramfelvétel 230V / 1~ / 50Hz Méretek SzxMéxMa [mm]-ben 124 x 397 x 87 Tömeg [kg]-ban 2,10 Digitális nyomásmérő készlet Típus BHGP26A1 Ár 2 HUF lásd a VRV árlistát Szélvédelem Típus DE.KI_WINPROVRV1 DE.KI_WINPROVRV2 DE.KI_WINPROVRV3 Ár 2 HUF Árajánlatért kérem, forduljon Daikin kapcsolattartójához! Megfelelő jobb + bal oldal, L=730 mm eleje, L=930 mm eleje, L=1240 mm Alapkeret Típus CE.KI_FRAMEVRV2 CE.KI_FRAMEVRV3 Ár 2 HUF Árajánlatért kérem, forduljon Daikin kapcsolattartójához! Megfelelő ZEAS HP ZEAS HP + CVP Csepptálca 1 Típus CE.KI_DRAINPANVRV2 CE.KI_DRAINPANVRV3 Ár 2 HUF Árajánlatért kérem, forduljon Daikin kapcsolattartójához! Megfelelő ZEAS HP ZEAS HP + CVP Feltételek és megjegyzések 1 A csepptálca csak az alapkerettel együtt szerelhető be, a fűtőkábel nem tartozék 2 Jótállás: 36 hónap, csak alkatrészekre 26

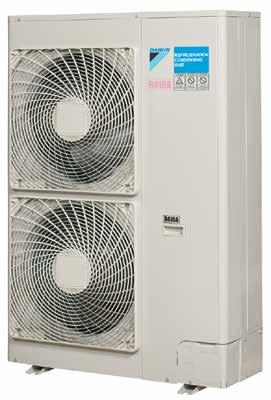

27 Mini-ZEAS LRMEQ-BY1 Két modell kapható A plug and play rendszer csökkenti a telepítési időt és költséget F-gáz kompatibilis (R-410A) Nagyon alacsony üzemi zajszint (a legszigorúbb városi előírásokkal összhangban) Kis helyigény (akár 60%-kal kisebb a piacon kapható, hasonló termékeknél) Magas hatékonyság, alacsonyabb energiaköltségek Ideális megoldás kisebb hűtőrendszer alkalmazásokhoz (hentesboltok, pékségek, éttermek,...) 27

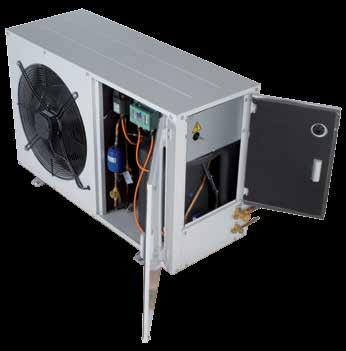

28 Kiemelt előnyök JEHCCU és JEHSCU Plug-in kondenzaló egységek Miért válassza a Daikin kondenzáló egységeket? A Daikin JEHCCU és JEHSCU sorozatú kompakt kondenzáló egységek tökéletes megoldást jelentenek azok számára, akik kompakt és költségtakarékos megoldást keresnek magas energiahatékonyság mellett. A Daikin kondenzáló készletek R-407F, R-407A, és R-134A hűtőközegekkel is képesek működni. Gondosan megtervezett részletek: a teljes bevált és kifejezetten a Daikin rendszerekre optimalizált alkatrészekből áll. Gyors összeszerelés, egyszerű kezelés és energiahatékonyság optimalizálás biztosítja az alacsony beruházási és üzemeltetési költségeket. 28

29 Termékek áttekintése - kondenzáló egységek Scroll kompresszor Dugattyús kompresszor 230 V árameellátás 400 V áramellátás Hűtési teljesítmény (kw) Normal hűtés < JEHCCU 0040 CM1 JEHCCU 0051 CM1 JEHCCU 0063 CM1 JEHCCU 0077 CM1 JEHCCU 0095 CM1 JEHCCU 0050 CM1 JEHCCU 0067 CM1 JEHCCU 0100 CM1 JEHCCU 0113 CM1 JEHCCU 0140 CM1/3 JEHSCU 0200 CM1/3 JEHSCU 0250 CM1/3 JEHSCU 0300 CM1/3 JEHSCU 0350 CM3 JEHSCU 0400 CM3 JEHSCU 0500 CM3 JEHSCU 0600 CM3 JEHSCU 0680 CM3 JEHSCU 0800 CM3 JEHSCU 1000 CM3 Mélyhűtés < JEHCCU 0115 CL1 JEHSCU 0200 CL3 JEHSCU 0300 CL3 JEHSCU 0400 CL3 JEHSCU 0500 CL3 JEHSCU 0600 CL3 JEHSCU 0750 CL3 MT: Elpárolgási hőmérséklet -10, környezeti hőmérséklet 32 LT: Elpárolgási hőmérséklet -35, környezeti hőmérséklet 32 = R404A = R-407F = R-407A = R-134a 29

30 JEHCCU-CM1/JEHCCU-CM3 Kondenzáló kereskedelmi hűtőegységek dugattyús kompresszorral Hővisszanyerős kereskedelmi hűtő rendszer kis élelmiszer üzletekbe Speciálisan a kis teljesítmény igényű hűtési alkalmazásra tervezett egység kis élelmiszer üzletekbe (pl. pékségek és húsboltok), hűtőkamrákba, italhűtőkbe és üvegajtós hűtő bútorokhoz tervezve Kompakt és könnyű, a lehető legkisebb helyigénnyel Az összes alkatrész hozzáférhető, így a karbantartás gyors és egyszerű Ideális lakott környezetbe: a hangszigetelésnek és az alacsony üzemi zajszintnek köszönhetően az egység rendkívül csendes Az optimalizált kompresszor tartomány és megnövelt kondenzátor felület magasabb szintű energiahatékonyságot és megbízhatóságot biztosít a kiváló minőségű komponensek és gyártási eljárások alkalmazásával A mikro-csatornás hőcserélő technológia csökkenti a rendszerben használt hűtőközeg mennyiségét, csökkentve a környezeti hatásokat JEHCCU-CM1/CM3 Közepes hőmérsékletű hűtés JEHCCU-CM1/CM CM CM CM CM CM CM CM CM CM CM CM3 Hűtési teljesítmény Közepes hőmérséklet Áramfelvétel Feltételek teljes terhelésen és környezeti hőmérsékleten 25 Feltételek teljes terhelésen és környezeti hőmérsékleten 32 (A. pont) Feltételek teljes terhelésen és környezeti hőmérsékleten Közepes hőmérséklet R-134a Névl. kw 0,55 (1) - 0,83 (1) 0,99 (1) - 1,20 (1) 1,49 (1) - R-404A Névl. kw - 0,91 (1) - 1,23 (1) - 1,50 (1) 1,76 (1) 2,19 (1) 2,22 (1) R-407A Névl. kw - 0,72 (1) - 0,97 (1) - 1,19 (1) 1,49 (1) 1,73 (1) 1,74 (1) R-407F Névl. kw - 0,78 (1) - 1,03 (1) - 1,26 (1) 1,55 (1) 1,87 (1) 1,88 (1) R-134a Névl. kw 0,43 (1) - 0,54 (1) 0,64 (1) - 0,74 (1) 0,90 (1) - R-404A Névl. kw - 0,63 (1) - 0,76 (1) - 0,93 (1) 1,10 (1) 1,18 (1) 1,24 (1) R-407A Névl. kw - 0,54 (1) - 0,70 (1) - 0,84 (1) 0,98 (1) 1,11 (1) 1,16 (1) R-407F Névl. kw - 0,53 (1) - 0,69 (1) - 0,83 (1) 0,98 (1) 1,07 (1) 1,12 (1) R-134a Teelpárolgási -10 Bejelentett COP (COP2) 1,55-1,75 1,80-1,96 2,05 - R-404A Teelpárolgási -10 Bejelentett COP (COP2) - 1,88-1,92-1,87 1,95 1,96 2,02 R-407A Teelpárolgási -10 Bejelentett COP (COP2) - 1,39-1,45-1,50 1,65 1,58 R-407F Teelpárolgási -10 Bejelentett COP (COP2) - 1,62-1,66-1,68 1,78 1,95 1,87 R-134a Teelpárolgási -10 Névleges COP (COPA) 1,28-1,53 1,55-1,63 1,65 - R-404A Teelpárolgási -10 Névleges COP (COPA) - 1,45-1,61-1,61 1,60 1,68 1,80 R-407A Teelpárolgási -10 Névleges COP (COPA) - 1,33-1,37-1,42 1,52 1,57 1,50 R-407F Teelpárolgási -10 Névleges COP (COPA) - 1,47-1,49-1,51 1,58 1,75 1,67 R-134a Teelpárolgási -10 Bejelentett COP (COP3) 1,18-1,20 1,21-1,30 1,32 - R-404A Teelpárolgási -10 Bejelentett COP (COP3) - 1,10-1,18-1,21 1,20 1,26 1,31 R-407A Teelpárolgási -10 Bejelentett COP (COP3) - 1,16-1,38 1,30 R-407F Teelpárolgási -10 Bejelentett COP (COP3) - 1,20-1,39 1,32 Méretek Berendezés Magasság mm Szélesség mm Mélység mm Tömeg Berendezés kg Kompresszor Típus Dugattyús kompresszor Modell AE4440Y-FZ1A AE4460Z-FZ1C CAJ4461Y CAJ4476Y CAJ9480Z CAJ4492Y CAJ4511Y CAJ9510Z CAJ9513Z CAJ4517Z TAJ4517Z Olaj Feltöltött mennyiség l 0,3 0,9 - Olajtípus Uniqema Emkarate RL32CF Szállítóteljesítmény m³/h 1,80 3,18 3,79 2,64 4,51 5,69 3,18 4,21 4,52 Ventilátor Típus Axiális Légszállítás Hűtés Névl. m³/h Hangnyomásszint Névl. dba 29 (2) 28 (2) 29 (2) 28 (2) 34 (2) Hűtőközeg Típus R-134a R-404A R-134a R-404A R-134a R-404A 2. típus - R-407A - R-407A - R-407A 3. típus - R-407F - R-407F - R-407F GWP 1430,0 3921,6 1430,0 3921,6 1430,0 3921,6 GWP 2. típus GWP 3. típus Csőcsatlakozások Folyadékcső csatlakozás hüvelyk 1/4 3/8 Beszívócső csatlakozás hüvelyk 3/8 1/2 5/8 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~/50/230 3~/50/400 (1) Referencia körülmények: Külső környezeti hőmérséklet = 32, Elpárolgási hőmérséklet = -10 és 10K extra fűtés (közepes hőmérsékletű alkalmazás) (2) Az átlagos hangnyomás szint 10 m-ről, visszhangmentes helyiségben mérve

31 JEHSCU-CM1/JEHSCU-CM3 Kondenzáló kereskedelmi hűtőegységek scroll kompresszorral Hővisszanyerős kereskedelmi hűtő rendszer kis élelmiszer üzletekbe Speciálisan a kis teljesítmény igényű hűtési alkalmazásra tervezett egység kis élelmiszer üzletekbe (pl. pékségek és húsboltok), hűtőkamrákba, italhűtőkbe és üvegajtós hűtő bútorokhoz tervezve Kompakt és könnyű, a lehető legkisebb helyigénnyel Az összes alkatrész hozzáférhető, így a karbantartás gyors és egyszerű Ideális lakott környezetbe: a hangszigetelésnek és az alacsony üzemi zajszintnek köszönhetően az egység rendkívül csendes Az optimalizált kompresszor tartomány és megnövelt kondenzátor felület magasabb szintű energiahatékonyságot és megbízhatóságot biztosít a kiváló minőségű komponensek és gyártási eljárások alkalmazásával A mikro-csatornás hőcserélő technológia csökkenti a rendszerben használt hűtőközeg mennyiségét, csökkentve a környezeti hatásokat JEHSCU-CM1/CM3 Közepes hőmérsékletű hűtés JEHSCU-CM1/CM CM CM CM CM CM CM CM CM CM CM CM CM CM3 Hűtési teljesítmény Közepes hőmérséklet Áramfelvétel Szezonális energiateljesítményi mutató SEPR Éves energiafogyasztás Q Feltételek teljes terhelésen és környezeti hőmérsékleten 25 Feltételek teljes terhelésen és környezeti hőmérsékleten 32 (A. pont) Feltételek teljes terhelésen és környezeti hőmérsékleten 43 Közepes hőmérséklet R-134a Névl. kw 2,05 (1) 2,59 (1) 3,09 (1) 2,17 (1) 2,48 (1) 3,06 (1) 3,48 (1) 4,24 (1) 5,24 (1) 6,16 (1) 6,89 (1) 7,95 (1) 10,40 (1) R-404A Névl. kw 3,54 (1) 3,99 (1) 4,92 (1) 3,49 (1) 4,21 (1) 4,89 (1) 5,50 (1) 6,70 (1) 8,03 (1) 9,45 (1) 10,15 (1) 12,95 (1) 16,45 (1) R-407A Névl. kw 3,39 (1) 3,98 (1) 4,65 (1) 3,36 (1) 3,94 (1) 4,54 (1) - 6,57 (1) 8,03 (1) 9,24 (1) 10,35 (1) 12,55 (1) 14,75 (1) R-407F Névl. kw 3,26 (1) 3,73 (1) 4,50 (1) 3,22 (1) 3,85 (1) 4,45 (1) - 6,62 (1) 7,99 (1) 9,36 (1) 10,40 (1) 12,65 (1) 15,95 (1) R-134a Névl. kw 1,11 (1) 1,21 (1) 1,45 (1) 1,03 (1) 1,17 (1) 1,46 (1) 1,68 (1) 1,85 (1) 2,30 (1) 2,70 (1) 3,15 (1) 3,74 (1) 4,86 (1) R-404A Névl. kw 1,57 (1) 2,00 (1) 2,62 (1) 1,70 (1) 2,04 (1) 2,52 (1) 3,04 (1) 3,33 (1) 4,39 (1) 4,92 (1) 5,53 (1) 5,96 (1) 8,62 (1) R-407A Névl. kw 1,60 (1) 1,99 (1) 2,47 (1) 1,63 (1) 2,03 (1) 2,45 (1) - 2,97 (1) 3,93 (1) 4,62 (1) 5,54 (1) 6,24 (1) 8,41 (1) R-407F Névl. kw 1,74 (1) 2,09 (1) 2,66 (1) 1,78 (1) 2,16 (1) 2,71 (1) - 3,21 (1) 4,36 (1) 5,03 (1) 5,98 (1) 6,13 (1) 8,84 (1) R-134a Teelpárolgási -10-2,69 2,63 2,57 2,92 2,88 R-404A Teelpárolgási -10-2,61 2,77 2,64 2,72 2,65 2,90 2,57 R-407A Teelpárolgási -10-3,09 2,81 2,75 2,65 2,88 2,35 R-407F Teelpárolgási -10-2,83 2,60 2,69 2,59 2,83 2,53 R-134a Teelpárolgási -10 kwh/a R-404A Teelpárolgási -10 kwh/a R-407A Teelpárolgási -10 kwh/a R-407F Teelpárolgási -10 kwh/a R-134a Teelpárolgási -10 Bejelentett COP (COP2) 2,15 2,54 2,50 2,55 2,52 2,46 2,83 - R-404A Teelpárolgási -10 Bejelentett COP (COP2) 2,65 2,54 2,24 2,44 2,41 2,26 - R-407A Teelpárolgási -10 Bejelentett COP (COP2) 2,55 2,38 2,21 2,50 2,32 2,20 - R-407F Teelpárolgási -10 Bejelentett COP (COP2) 2,43 2,31 2,16 2,35 2,25 2,10 - R-134a Teelpárolgási -10 Névleges COP (COPA) 1,85 2,14 2,13 2,12 2,13 2,10 2,08 2,29 2,28 2,19 2,13 2,14 R-404A Teelpárolgási -10 Névleges COP (COPA) 2,25 2,00 1,88 2,06 2,07 1,94 1,81 2,01 1,83 1,92 1,84 2,17 1,91 R-407A Teelpárolgási -10 Névleges COP (COPA) 2,13 2,01 1,89 2,07 1,95 1,86-2,21 2,04 2,00 1,87 2,01 1,75 R-407F Teelpárolgási -10 Névleges COP (COPA) 1,88 1,79 1,69 1,81 1,79 1,65-2,06 1,83 1,86 1,74 2,06 1,80 R-134a Teelpárolgási -10 Bejelentett COP (COP3) 1,35 1,53 1,57 1,52 1,55 1,56 1,59 1,53 1,52 R-404A Teelpárolgási -10 Bejelentett COP (COP3) 1,53 1,33 1,25 1,36 1,28 1,11 1,28 1,15 1,27 1,22 1,47 1,18 R-407A Teelpárolgási -10 Bejelentett COP (COP3) - 1,48 1,45 1,38-1,43 1,39 1,43-1,38 - R-407F Teelpárolgási -10 Bejelentett COP (COP3) - 1,52 - Méretek Berendezés Magasság mm Szélesség mm Mélység mm Tömeg Berendezés kg Kompresszor Típus Scroll kompresszor Modell ZB15KQE-PFJ ZB19KQE-PFJ ZB21KQE-PFJ ZB15KQE-TFD ZB19KQE-TFD ZB21KQE-TFD ZB26KQE-TFD ZB29KQE-TFD ZB38KQE-TFD ZB45KQE-TFD ZB48KQE-TFD ZB58KCE-TFD ZB76KCE-TFD Olaj Feltöltött mennyiség l - 1,36 2,07 1,89 1,80 2,5 3,2 Olajtípus Poliészter olaj (Copeland Ultra 22 CC, 32 CC, és 32-3MAF, Mobil EAL Arctic 22 CC, Uniqem Emkarate RL32CF Szállítóteljesítmény m³/h 5,90 6,80 8,60 5,90 6,80 8,60 9,90 11,40 14,40 17,10 18,80 22,10 29,10 Ventilátor Típus Axiális Légszállítás Hűtés Névl. m³/h Hangnyomásszint Névl. dba 33 (2) 34 (2) 36 (2) 33 (2) 34 (2) 36 (2) 39 (2) 37 (2) 38 (2) 40 (2) 43 (2) Hűtőközeg Típus R-134a 2. típus R-404A 3. típus R-407A - R-407A 4. típus R-407F - R-407F GWP 1430 GWP 2. típus 3921,6 GWP 3. típus GWP 4. típus Csőcsatlakozások Folyadékcső csatlakozás hüvelyk 3/8 1/2 3/4 Beszívócső csatlakozás hüvelyk 3/4 7/8 1 1/8 3/8 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~/50/230 3~/50/400 (1) Referencia körülmények: Külső környezeti hőmérséklet = 32, Elpárolgási hőmérséklet = -10 és 10K extra fűtés (közepes hőmérsékletű alkalmazás) (2) Az átlagos hangnyomás szint 10 m-ről, visszhangmentes helyiségben mérve 31

32 JEHCCU-CL1/JEHSCU-CL3 Kondenzáló kereskedelmi hűtőegységek scroll / dugattyús kompresszorral Hővisszanyerős kereskedelmi hűtő rendszer kis élelmiszer üzletekbe Speciálisan a kis teljesítmény igényű hűtési alkalmazásra tervezett egység kis élelmiszer üzletekbe (pl. pékségek és húsboltok), hűtőkamrákba, italhűtőkbe és üvegajtós hűtő bútorokhoz tervezve Kompakt és könnyű, a lehető legkisebb helyigénnyel Az összes alkatrész hozzáférhető, így a karbantartás gyors és egyszerű Ideális lakott környezetbe: a hangszigetelésnek és az alacsony üzemi zajszintnek köszönhetően az egység rendkívül csendes Az optimalizált kompresszor tartomány és megnövelt kondenzátor felület magasabb szintű energiahatékonyságot és megbízhatóságot biztosít a kiváló minőségű komponensek és gyártási eljárások alkalmazásával A mikro-csatornás hőcserélő technológia csökkenti a rendszerben használt hűtőközeg mennyiségét, csökkentve a környezeti hatásokat JEHCCU/SCU-CL1/CL3 Alacsony hőmérsékletű hűtés JEHCCU-CL1/JEHSCU-CL3 JEHCCU0115CL1 JEHSCU0200CL3 JEHSCU0300CL3 JEHSCU0400CL3 JEHSCU0500CL3 JEHSCU0600CL3 JEHSCU0750CL3 Hűtési teljesítmény Alacsony R-404A Névl. kw 0,69 (1) 1,42 (1) 1,98 (1) 2,91 (1) 3,53 (1) 4,13 (1) 5,29 (1) hőmérséklet R-407A Névl. kw - 1,16 (1) 1,51 (1) 2,29 (1) 2,77 (1) 3,31 (1) 4,29 (1) Áramfelvétel Alacsony R-404A Névl. kw 0,72 (1) 1,46 (1) 1,81 (1) 2,38 (1) 3,10 (1) 3,69 (1) 3,88 (1) hőmérséklet R-407A Névl. kw - 1,31 (1) 1,77 (1) 2,33 (1) 2,85 (1) 3,57 (1) 4,17 (1) Szezonális energiateljesítményi R-404A Teelpárolgási -35-1,88 1,79 1,80 1,82 mutató SEPR R-407A Teelpárolgási -35-1,67 1,52 1,51 Éves R-404A Teelpárolgási -35 kwh/a energiafogyasztás Q R-407A Teelpárolgási -35 kwh/a Feltételek teljes terhelésen és R-404A Teelpárolgási -35 Bejelentett COP (COP2) 1,11 1,16 1,40 - környezeti hőmérsékleten 25 R-407A Teelpárolgási -35 Bejelentett COP (COP2) - 1,12 1,08 - Feltételek teljes terhelésen és környezeti R-404A Teelpárolgási -35 Névleges COP (COPA) 0,96 0,97 1,09 1,22 1,14 1,06 1,36 hőmérsékleten 32 (A. pont) R-407A Teelpárolgási -35 Névleges COP (COPA) - 0,89 0,85 0,98 0,97 0,93 1,03 Feltételek teljes terhelésen és környezeti hőmérsékleten R-404A Teelpárolgási -35 Bejelentett COP (COP3) 0,69 0,60 0,70 0,86 0,79 0,64 0,98 R-407A Teelpárolgási -35 Bejelentett COP (COP3) - 0,55-0,67 0,66 0,64 0,73 Méretek Berendezés Magasság mm Szélesség mm Mélység mm Tömeg Berendezés kg Kompresszor Típus Dugattyús kompresszor Scroll kompresszor Modell CAJ2446Z ZF06K4E-TFD ZF09K4E-TFD ZF13K4E-TFD ZF15K4E-TFD ZF18K4E-TFD ZF25K5E-TFD Olaj Feltöltött mennyiség l 0,9-1,90 Olajtípus Uniqema Emkarate RL32CF Poliészter olaj (Copeland Ultra 22 CC, 32 CC, és 32-3MAF, Mobil EAL Arctic 22 CC, Uniqem Emkarate RL32CF Szállítóteljesítmény m³/h 4,55 5,90 8,00 11,80 14,50 17,10 21,40 Ventilátor Típus Axiális Légszállítás Hűtés Névl. m³/h Hangnyomásszint Névl. dba 31 (2) 32 (2) 33 (2) 37 (2) 39 (2) 41 (2) Hűtőközeg Típus R-404A 2. típus - R-407A GWP 3921,6 GWP 2. típus ,0 Csőcsatlakozások Folyadékcső csatlakozás hüvelyk 3/8 1/2 Beszívócső csatlakozás hüvelyk 1/2 3/4 7/8 1 1/8 Áramellátás Fázis / Frekvencia / Feszültség Hz/V 1~/50/230 3~/50/400 (1) SRG 20, Ta=32, Te=-35 (2) Az átlagos hangnyomás szint 10 m-ről, visszhangmentes helyiségben mérve

33 33

34 ÚJ Zanotti kereskedelmi hűtés terméksorozat Termékválaszték áttekintés - Zanotti 35 Monoblokk 48 GM - Monoblokk oldalfali 48 GM/SB - Monoblokk propán oldalfali vagy mennyezetre szerelt 50 MAS - Monoblokk oldalfali egység 52 SB - Monoblokk mennyezetre szerelt 54 Split egységek 56 GS - Oldalfali kondenzáló egység mennyezetre szerelt elpárologtatóval 56 SP - Szabadonálló kondenzáló egység mennyezetre szerelt elpárologtatóval 58 DB - Split szabadonálló kondenzáló egység mennyezetre szerelt vagy dobozos elpárologtatóval 60 Bortárolók 62 RCV - monoblokk bortároló helyiségekhez 62 RCV - split egység bortároló helyiségekhez 64 CU Sorozat - kondenzáló egységek 66 Kondenzáló egység kültéri telepítésre hermetikus kompresszorokkal 66 Kondenzáló egység kültéri telepítésre Félhermetikus kompresszorokkal 68 Twin kondenzáló egység kültéri telepítésre twin Félhermetikus kompresszorokkal 70 CC Sorozat - többkompresszoros csoport egységek 72 Multi kompresszoros csoport egység scroll/digitális scroll és hermetikus dugattyús kompresszorokkal 72 Multi kompresszoros csoport egység fél-hermetikus dugattyús kompresszorokkal 74 CM Sorozat - többkompresszoros kondenzáló egységek 76 Multi kompresszoros kondenzáló egység scroll/digitális scroll kompresszorokkal 76 Multi kompresszoros kondenzáló egység Félhermetikus kompresszorokkal 78 Elpárologtató sorozat 80 Elpárologtatók TEV-el vagy anélkül különböző műveletekre és hűtőközegekhez 80 További terméksorozatok 82 Szállítási sorozat 82 Ipari sorozat 82 Egyéb termékek áttekintése 83 További információkat szeretne a Zanotti egységekről? Kérdése van a Zanotti termékekre vonatkozóan? Kérjük, lépjen kapcsolatba a Daikin Central Europe hűtőberendezés részlegével vagy a helyi hűtőberendezés termékmenedzserrel. 34

35 Kereskedelmi hűtés Termékválaszték áttekintés - Zanotti Modell Termék neve Teljesítmény (kw) Monoblokk - oldalfali F-gáz (R-134a/R-452A) propán (R-290) GM Monoblokk - oldalfali MAS Monoblokk - mennyezeti F-gáz (R-134a/R-452A) propán (R-290) SB Split egységek - Oldalfali kondenzáló egységek mennyezetre szerelt elpárologtatóval GS Split egységek Szabadonálló kondenzáló egységek mennyezetre szerelt elpárologtatóval (kapilláris injekció) SP Split egységek TEV-el DB Monoblokk vagy split egységek Speciális megoldások borhűtéshez RCV / RDV Kondenzáló egység sorozat hermetikus, scroll és Félhermetikus kompresszorokkal CU Multi kompresszor csoportaggregát hermetikus, scroll és Félhermetikus kompresszorokkal CC Multi kompresszor kondenzáló egység sorozat hermetikus, scroll és Félhermetikus kompresszorokkal CM Elpárologtatók EVP Folyadékhűtés (0 / +35) Mélyhűtés (-20 / +35) Hűtés (+20 / +10) 35

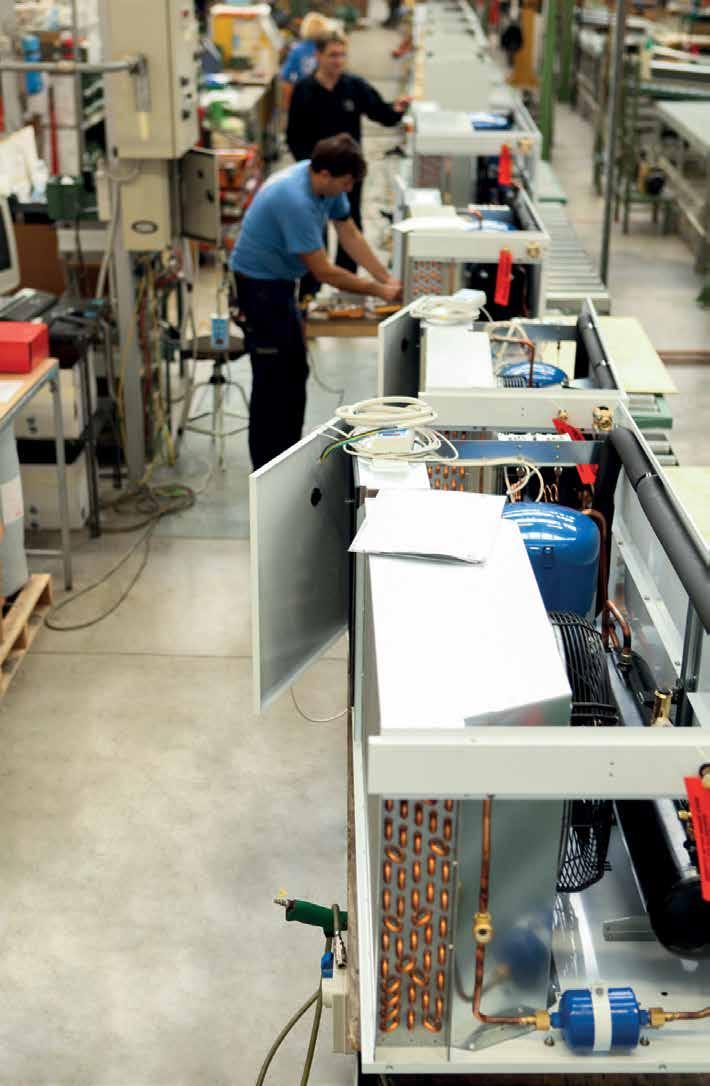

36 és Mindenre kiterjedő hűtési megoldások A Zanotti akvizíciójáról A Zanotti akvizíciójával a Daikin változatos termékcsaláddal léphet piacra a kereskedelmi hűtés minden szegmensében az élelmiszer-termelésben és szállítmányozásban (szárazföldi szállítás) kiegészítve a kiskereskedelemben alkalmazott rendszerekkel. A Zanotti terméksorozatról A Zanotti kereskedelmi termékválasztéka széles választékot kínál éttermek, szupermarketek és raktárközpontok hűtőberendezéseiből. Különleges légkondicionáló rendszerek kaphatók szalámi és sajt érleléséhez, a bor konzerválásához és érleléshez, gabona és magvak silóinak hűtéséhez. A kereskedelmi célú berendezések mellett a Zanotti teljes választékot kínál szállítmányozási és ipari hűtőrendszerek terén is élelmiszeripari, steril helységekbe, jégcsarnokokba... 36

37 A legnagyobb választékot kínáljuk helyhez kötött kereskedelmi hűtési megoldásokból az élelmiszeripar számára A Zanotti a helyhez kötött hűtőrendszerek széles skáláját gyártja. Ezek között találhatók a monoblokk és split blokkok széles teljesítmény skálával kondenzáló egységek egy vagy több felhasználó számára. A rendszereket használják éttermekben, szuper- és hipermarketekben, élelmiszerboltokban, raktárközpontokban és friss élelmiszereket feldolgozó üzemekben. A Zanotti speciális hűtési és hőmérséklet-szabályozó megoldásokat kínál kis méretű, hagyományos élelmiszer -feldolgozó egységekhez, mint sajt-és szalámiérlelés, valamint bortárolás és érlelés. A portfoliót a gabona és vetőmag silók teszik teljessé. 37

38 Korrekciós tényezők Korrekciós tényezők Az alábbi listában szereplő Hűtési teljesítmények + 35 C kültéri hőmérsékletre vonatkoznak A következő tényezőket vettük figyelembe: *A számolás alapja MT LT *Szigetelés mm *Töltés sűrűség kg/m *Termékmozgás % 7 *Termékek bemeneti hőmérséklete ºC 25-5 *A termék meghatározott hőmérséklete kcal/kgºc 0,77 0,44 *Kompresszor üzemi órák óra *Kültéri hőmérséklet ºC A szükséges Hűtési teljesítmény(potn) gyors kiszámításához, ha az aktuális feltételek eltérnek a becsült feltételektől, a korrekciós tényezők (K) használata szükséges az elméletileg szükséges kapacitás (Potteo) hozzáigazításához a tényleges szükséges Hűtési teljesítményhez. Ugyanazokat a tényezőket használjuk a (Vreal) hűtőkamra térfogatának korrekciójához, mint az elméleti térfogatnál (Vteo). Ezek alapján a következő korrekciós tényezőket (K) kell figyelembe venni: [K text ] Kültéri hőmérséklet korrekciós tényező K text 0,94 1,00 1,07 1,15 A teljesítmény kiszámításához eltérő kültéri feltételekkel (kültéri hőmérséklet) a fenti táblázat használata szükséges: [K tc ] A hűtőkamra korrekciós tényezője Ha a hűtőkamra hőmérséklete eltér a számolási alaptól, a korrekciós tényezőt az alábbi táblázatban szereplő hőmérséklet szerint módosítani kell K tc 0,68 0,85 1,00 1,15 0,79 1,00 1,29 [K % ] A termékek napi mozgásának tényezője a hűtőkamrában A számolás alapja 10%-os termékmozgás/nap. Ha a hűtőkamrában fokozott a termékmozgás, a tényleges termékmozgás figyelembe vételéhez a következő táblázatban szereplő tényezőket kell használni. 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% K % 0,67 1,00 1,33 1,66 1,99 2,32 2,64 2,97 3,30 3,63 3,96 [K e ] Hűtőkamra panelvastagság tényező Ha a panel vastagsága eltér a számolási alaptól, a következő táblázatban szereplő korrekciós tényezőt kell használni: MT LT 100 mm 80 mm 60 mm 120 mm 100 mm 80 mm K e 0,91 1 1,10 0,89 1,00 1,14 [K resp ] Termék nedvességtartalom A számolási alapban nem vesszük figyelembe a termékek nedvességtartalmát, az olyan hűtőkamráknál, amelyekben ilyen termékeket tárolnak (gyümölcsök, zöldségek, stb.), kérjük, vegye figyelembe a következő tényezőt: Számítási példa BESZERELÉSI ADATOK K resp = 1,25 A következő képlettel kiszámíthatja az összes kiválasztott tényezőt: Pot n = Pot teo + [Pot teo (K te -1)] + [Pot teo (K tc -1)]+ [Pot teo (K % -1)] + [Pot teo (K e -1)] + [Pot teo (K resp -1)] Megkapjuk a ténylegesen szükséges áramfelvételt. Ez alapján már kiválasztható a megfelelő egység. Kiszámíthatja a helyiség tényleges pontos térfogatát és hozzáigazíthatja a szükséges feltételekhez A következő két képlet érvényes: V real = V teo + [V teo (K te -1)] + [V teo (K tc -1)] + [V teo (K % -1)] +[V teo (K e -1)] + [V teo (K resp -1)] Kültéri hőmérséklet: +40 Hűtési hőmérséklet: +5 Panelvastagság: 100 mm Napi termékmozgás 10% Termékek: gyümölcsök Hűtőkamra térfogat: 50 m 3 A táblázat szerint 4370 W hűtőteljesítménnyel rendelkező hűtés / hűtőkamra térfogat szükséges. A korrekciós tényezők szerint a következő értékeket kapjuk: Kültéri hőmérséklet: +40 1,07 Hűtőkamra hőmérséklet: +5 0,85 Panelvastagság: 100 mm 0,91 Napi termékmozgás 10% 1,00 Termékek: Gyümölcs 1,25 A képletek alapján kiszámolt eredmény: Hűtési teljesítmény Pot n = [4.370x (1,07-1)] + [4.370x (0,85-1)] + [4.370x (0,91-1)] + [4.370 x (1,00-1)] + [4.370 x (1,25-1)] = W A hűtőkamra térfogata V real = 50 + [50 x (1,07-1)] + [50 x (0,85-1)] + [50 x(0,91-1)] + [50 x (1,00-1)] + [50 x (1,25-1)] = 54 m 3 38

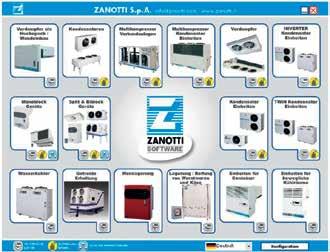

39 Zanotti termékválasztó eszközök A Monoblokk egységek gyors kiválasztása: Hogyan válassza ki a megfelelő egységet? Válassza ki a környezeti hőmérsékletet Válassza ki a hűtőkamra hőmérsékletét Válassza ki a hűtőkamrát/hűtési térfogatot (m 3 ) Keresse meg a megfelelő modellt Típus -5 Hűtőkamra térfogat / Hűtési teljesítmény / R134a MT 1 Ta=25 Ta=35 Hűtőkamra hőmérséklet 2 Hűtőkamra hőmérséklet MGM103EA11XA 4, , , , , , , , MGM105EA11XA 5, , , , , MGM106EA11XA 6, , , , MGM107EA11XA , MGM110EA11XA MGM211EA11XA MGM212EB11XA MGM213EB11XA MGM315EB11XA MGM320EB11XA mm szigetelés A kiszámolt térfogatok feltételei Kereskedelmi és ipari alkalmazás Közepes hőmérséklet Alacsony hőmérséklet Beltéri hűtőkamra hőmérséklet 0-20 Külső környezeti hőmérsékletet 35 A tárolt termékek sűrűsége 250 kg/m³ A tárolt termékek átlagos hőértéke 0,77 kcal/kg 0,44 kcal/kg A hűtőrendszer üzemelési ideje 18 óra Szigetelés vastagsága A követelménytől függ Termék hőmérséklet 25-5 Napi termékmozgás Kereskedelmi 10% / Ipari 7% Zanotti műszaki termékválasztó szoftver: V60 = Max. engedélyezett térfogat 60 mm szigetelés vastagsággal V80 = Max. engedélyezett térfogat 80 mm szigetelés vastagsággal V100 = Max. engedélyezett térfogat 100 mm szigetelés vastagsággal V120 = Max. engedélyezett térfogat 120 mm szigetelés vastagsággal A pontos Hűtési teljesítmény és berendezés kiválasztásához, illetve további termékek kiválasztásához a termékkínálatból a Zanotti termékválasztó szoftvert ajánljuk. További információkért, kérjük, lépjen kapcsolatba a helyi Daikin kereskedelmi hűtés részleg munkatársaival. 39

40 GM Monoblokk - oldalfali R134a MT Típus -5 Hűtőkamra térfogat / Hűtési teljesítmény / R134a MT Ta=25 Ta=35 Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet MGM103EA11XA 4, , , , , , , , MGM105EA11XA 5, , , , , MGM106EA11XA 6, , , , MGM107EA11XA , MGM110EA11XA MGM211EA11XA MGM212EB11XA MGM213EB11XA MGM315EB11XA MGM320EB11XA MGM103EA11XA 4, , , , , , , , MGM105EA11XA 5, , , , , , MGM106EA11XA 6, , , , , MGM107EA11XA , , MGM110EA11XA MGM211EA11XA MGM212EB11XA MGM213EB11XA MGM315EB11XA MGM320EB11XA MGM103EA11XA 4, , , , , , , MGM105EA11XA 6, , , , , , MGM106EA11XA 7, , , MGM107EA11XA MGM110EA11XA MGM211EA11XA MGM212EB11XA MGM213EB11XA MGM315EB11XA MGM320EB11XA mm szigetelés 80 mm szigetelés 100 mm szigetelés R452A LT Típus -25 Ta=25 Hűtőkamra hőmérséklet -20 Hűtőkamra térfogat / Hűtési teljesítmény / R452A LT Ta=35 Hűtőkamra hőmérséklet BGM110DA11XA 2, , , , , ,1 768 BGM112DA11XA 3, , , , , ,7 974 BGM117DA11XA 4, , , , , BGM218DA11XA 6, , , , , BGM220DB11XA 9, , BGM330DB11XA BGM110DA11XA 2, , , , , ,6 768 BGM112DA11XA 3, , , , , ,3 974 BGM117DA11XA 5, , , , , , BGM218DA11XA 7, , , , BGM220DB11XA , BGM330DB11XA BGM110DA11XA 2, , , , , BGM112DA11XA 4, , , , , BGM117DA11XA 5, , , , , BGM218DA11XA 8, , , BGM220DB11XA , BGM330DB11XA mm szigetelés 100 mm szigetelés 120 mm szigetelés 40

41 SB Monoblokk mennyezeti R134a MT Típus -5 Hűtőkamra térfogat / Hűtési teljesítmény / R134a MT Ta=25 Ta=35 Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet MSB005EA11XX 3, , , , , , , , MSB106EA11XX 5, , , , , , , MSB107EA11XX 7, , , , , MSB210EA11XX , MSB212EB11XX , MSB315EB11XX MSB320EB11XX MSB425EB11XX MSB530EB11XX MSB005EA11XX 3, , , , , , , , MSB106EA11XX 5, , , , , MSB107EA11XX 7, , , MSB210EA11XX , MSB212EB11XX MSB315EB11XX MSB320EB11XX MSB425EB11XX MSB530EB11XX MSB005EA11XX 4, , , , , , , , MSB106EA11XX 6, , , , , MSB107EA11XX 8, , , MSB210EA11XX , MSB212EB11XX MSB315EB11XX MSB320EB11XX MSB425EB11XX MSB530EB11XX mm szigetelés 80 mm szigetelés 100 mm szigetelés R452A LT Típus -25 Hűtőkamra térfogat / Hűtési teljesítmény / R452A LT Ta=25 Ta=35 Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet BSB010DA11XX 1, , , , , ,0 687 BSB117DA11XX 3, , , , , , BSB220DB11XX 7, , , BSB330DB11XX BSB010DA11XX 1, , , , , ,2 687 BSB117DA11XX 3, , , , , , BSB220DB11XX 8, , , BSB330DB11XX BSB010DA11XX 1, , , , , ,5 687 BSB117DA11XX 4, , , , , , BSB220DB11XX BSB330DB11XX mm szigetelés 100 mm szigetelés 120 mm szigetelés 41

42 GS Oldalfali split egység, mennyezetre szerelt elpárologtatóval R134a Típus -5 Hűtőkamra térfogat / Hűtési teljesítmény / R134a Ta=25 Ta=35 Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet SB.MGS103EA11XX 4, , , , , , ,7w 962 7, SB.MGS105EA11XX 5, , , , , , SB.MGS106EA11XX 6, , , , SB.MGS107EA11XX 7, , , SB.MGS110EA11XX 8, , , SB.MGS211EA11XX SB.MGS212EB11XX SB.MGS213EB11XX SB.MGS315EB11XX SB.MGS320EB11XX SB.MGS103EA11XX 4, , , , , , , , SB.MGS105EA11XX 5, , , , , , SB.MGS106EA11XX 6, , , , , SB.MGS107EA11XX 8, , , SB.MGS110EA11XX 8, , SB.MGS211EA11XX SB.MGS212EB11XX SB.MGS213EB11XX SB.MGS315EB11XX SB.MGS320EB11XX SB.MGS103EA11XX 4, , , , , , , , SB.MGS105EA11XX 6, , , , , SB.MGS106EA11XX 7, , , , SB.MGS107EA11XX 9, , SB.MGS110EA11XX 9, , SB.MGS211EA11XX SB.MGS212EB11XX SB.MGS213EB11XX SB.MGS315EB11XX SB.MGS320EB11XX mm szigetelés 80 mm szigetelés 100 mm szigetelés R452A Típus -25 Hűtőkamra térfogat / Hűtési teljesítmény / R452A Ta=25 Ta=35 Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet SB.BGS110DA11XX SB.BGS112DA11XX SB.BGS117DA11XX SB.BGS218DA11XX SB.BGS220DB11XX SB.BGS330DB11XX SB.BGS110DA11XX SB.BGS112DA11XX SB.BGS117DA11XX SB.BGS218DA11XX SB.BGS220DB11XX SB.BGS330DB11XX SB.BGS110DA11XX SB.BGS112DA11XX SB.BGS117DA11XX SB.BGS218DA11XX SB.BGS220DB11XX SB.BGS330DB11XX mm szigetelés 100 mm szigetelés 120 mm szigetelés 42

43 SP Osztott split egység mennyezetre szerelt elpárologtatóval R134a Típus -5 Hűtőkamra térfogat / Hűtési teljesítmény / R134a Ta=25 Ta=35 Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet SB.MSP106EA11XX 6, , , , , , , , SB.MSP107EA11XX 9, , , , , , , , SB.MSP212EB11XX 11, , , , , , , , SB.MSP213EB11XX 13, , , , , , , , SB.MSP315EB11XX 25, , , , , , , , SB.MSP320EB11XX 28, , , , , , , , m3w 0 m3w +5 m3w +10 m3w SB.MSP106EA11XX 6, , , , , , , , SB.MSP107EA11XX 10, , , , , , , , SB.MSP212EB11XX 12, , , , , , , , SB.MSP213EB11XX 14, , , , , , , , SB.MSP315EB11XX 28, , , , , , , , SB.MSP320EB11XX 31, , , , , , , , m3w 0 m3w +5 m3w +10 m3w SB.MSP106EA11XX 7, , , , , , , , SB.MSP107EA11XX 11, , , , , SB.MSP212EB11XX 14, , , , SB.MSP213EB11XX 16, , , SB.MSP315EB11XX 31, , , SB.MSP320EB11XX m3w -5 m3w 0 0 m3w 0 m3w m3w +5 m3w m3w +10 m3w 60 mm szigetelés 80 mm szigetelés 100 mm szigetelés R452A Típus Hűtőkamra térfogat / Hűtési teljesítmény / R452A Ta=25 Ta=35 Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet SB.BSP110DA11XX 2, , , ,1 599 SB.BSP112DA11XX 3, , , ,8 831 SB.BSP117DA11XX 4, , , ,1 991 SB.BSP218DA11XX 6, , , , SB.BSP220DB11XX 9, , , SB.BSP330DB11XX 19, , , m3w -20 m3w -25 m3w -20 m3w SB.BSP110DA11XX 2, , , ,4 599 SB.BSP112DA11XX 4, , , ,2 831 SB.BSP117DA11XX 5, , , ,6 991 SB.BSP218DA11XX 7, , , , SB.BSP220DB11XX 10, , , , SB.BSP330DB11XX 21, , , , m3w -20 m3w -25 m3w -20 m3w SB.BSP110DA11XX 2, , , ,6 599 SB.BSP112DA11XX 4, , , ,6 831 SB.BSP117DA11XX 5, , , ,2 991 SB.BSP218DA11XX 8, , , SB.BSP220DB11XX , SB.BSP330DB11XX mm szigetelés 100 mm szigetelés 120 mm szigetelés 43

44 DB Osztott split egység mennyezetre szerelt vagy oldalfali elpárologtatóval R134a Típus -5 Hűtőkamra térfogat / Hűtési teljesítmény / R134a Ta=25 Ta=35 Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet 0 +5 MDB106EA11XX 6, , , , , , MDB107EA11XX 9, , , , , , MDB212EB11XX 11, , , , , , MDB213EB11XX 13, , , , , , MDB315EB11XX 25, , , , , , MDB320EB11XX 28, , , , , , MDB425EB11XX 29, , , , , , MDB530EB13XX 43, , , , , , MDB635EB13XX 70, , , , , , MDB645EB13XX 88, , , , , , MDB706EB13XX 116, , , , , , MDB707EB13XX 157, , , , , , MDB106EA11XX 6, , , , , , MDB107EA11XX 10, , , , , , MDB212EB11XX 12, , , , , , MDB213EB11XX 14, , , , , , MDB315EB11XX 28, , , , , , MDB320EB11XX 31, , , , , , MDB425EB11XX 32, , , , , , MDB530EB13XX 48, , , , , , MDB635EB13XX 77, , , , , , MDB645EB13XX 97, , , , , , MDB706EB13XX 128, , , , , , MDB707EB13XX 173, , , , , , MDB106EA11XX 7, , , , MDB107EA11XX , MDB212EB11XX MDB213EB11XX MDB315EB11XX MDB320EB11XX MDB425EB11XX MDB530EB13XX MDB635EB13XX MDB645EB13XX MDB706EB13XX MDB707EB13XX mm szigetelés 80 mm szigetelés 100 mm szigetelés R452A Hűtőkamra térfogat / Hűtési teljesítmény / R452A Ta=25 Ta=35 Típus Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet BDB110DA11XX 2, , , ,1 599 BDB112DA11XX 3, , , ,8 831 BDB117DA11XX 5, , , , BDB218DA11XX 7, , , , BDB220DB11XX 9, , , BDB320DB11XX 17, , , BDB330DB11XX 19, , , BDB110DA11XX 2, , , ,4 599 BDB112DA11XX 4, , , ,2 831 BDB117DA11XX 6, , , , BDB218DA11XX 8, , , , BDB220DB11XX 10, , , , BDB320DB11XX 19, , , , BDB330DB11XX 20, , , , BDB110DA11XX 2, , , ,6 599 BDB112DA11XX 4, , , ,6 831 BDB117DA11XX 6, BDB218DA11XX 9, , BDB220DB11XX , BDB320DB11XX BDB330DB11XX mm szigetelés 100 mm szigetelés 120 mm szigetelés 44

45 MAS Monoblokk egység konténerekhez R134a Típus -5 Hűtőkamra térfogat / Hűtési teljesítmény / R134a Ta=25 Ta=35 Hűtőkamra hőmérséklet Hűtőkamra hőmérséklet 0 +5 MAS235T02E 43, , , , , , MAS335N02E 67, , , , , , MAS335T02E 82, , , , , , MAS340T02E 113, , , , , , MAS235T02E 47, , , , , , MAS335N02E 74, , , , , , MAS335T02E 90, , , , , , MAS340T02E 124, , , , , , MAS235T02E 52, , , , , , MAS335N02E 82, , , , , MAS335T02E 100, , , , MAS340T02E 137, , , mm szigetelés 80 mm szigetelés 100 mm szigetelés 45

46 Zanotti Zanotti Touch control SET A Zanotti bemutatja az új Touch Screen vezérlőpanelt GM monoblokk és GS split egységekhez. Az új felhasználói felület egy billentyűzetből és kijelzőből áll és hozzáférést biztosít az egységek összes manuális funkciójához. GM Monoblokk egység PRG GS Split egység SET PRG A hűtési ciklus szabályozása, a berendezés ki- és bekapcsolása, a hűtőkamra világítása, a manuális leolvasztási folyamat elindítása és a paraméterek beállítása az új billentyűzettel még egyszerűbb. 1 Berendezés BE/KI 2 Hűtőkamra világítás BE/KI kapcsoló 3 Leolvasztás elindítása PRG Érintésvezérelt tárcsa a beállítások megadásához és menü navigációhoz Rövid érintéssel beléphet a berendezés menübe Hosszú érintéssel beállíthatja a paramétereket 4 5 SET PRG SET 5 PRG 3 4 SET Érintésvezérelt tárcsa gyorsbeállításokhoz Dupla érintéssel megadhatja az alapértelmezett beállításokat ALTERNATÍV TÁVSZABÁLYZÓ a hűtőházban elhelyezett két egységhez Olyan hűtőkamrákhoz, ahol biztonsági okokból törvény írja elő egy meghatározott hőmérséklet fenntartását (kórházakban, gyógyszerészeti termékeknél). Két berendezés vezérelhető ugyanazon hűtőházban, amelyek váltakozva használhatók Ha egy működő berendezés meghibásodás miatt leáll, automatikusan elindítja a másik berendezést. Termosztáttal felszerelt távszabályzó esetén ha a beállított hőmérsékletet egy bizonyos ideig nem éri el (termék mozgatás, hosszabb ideig nyitott ajtó), az egység készenléti üzemmódra vált Távszabályzó két berendezés beállításainak váltott szabályozásához Az eszköz meghibásodása esetén kapcsolja a szabályzót a másik eszközre. Fényés hang üzenet riasztáskor Termosztát magas hőmérséklethez a hűtőkamrában (csak a termosztáttal felszerelt modellekhez) 46

47 47

48 GM Monoblokk - oldalfali Oldalfalra vagy a falba építhető a szerelőkészlettel A GM sorozat modelljei kompakt, rendkívül sokoldalú egységek. A hűtőkamra falára vagy a hűtőpanelre szerelhetők a szerelőkészlettel. Az egység kerete festett acéllemezből készült, epoxi por bevonattal. A kompresszorok hermetikus kompresszorok és alapfelszereltségben R134a az MT és R452A hűtőközeggel feltöltöttek az LT esetében, további hűtőközegek kérésre elérhetők. Kérésre számos további opció és kiegészítő elérhető. Fő jellemzők Kis- és közepes méretű hűtőkamrákhoz Gyors összeszerelés / felszerelés Kiváló helyigény / teljesítmény arány Automatikus figyelmeztetés a kondenzátor szennyeződése esetén Új generációs vezérlőpanel LCD érintőképernyővel: csatlakozás klasszikus távfelügyeleti rendszerekhez vagy Modbus rendszerhez HP, LP kapcsolóval és szárítóstűrővel felszerelve (alapkivitel) Hűtőközeggel előre feltöltve Alacsony zajszint Két modell: falra szerelt (villás) vagy falon keresztüli Forró gázos leolvasztás Berendezés típusa, méretek és hűtőciklus diagram SCO SGL CPL M VNE CMP Jelmagyarázat: FLT PL VNC M CND PH CMP: kompresszor SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CPL: kapilláris cső VNE: elpárologtató ventilátormotor EVP: elpárologtató SCO: szervizszelep 100/ 120 C A F 500 F L L M Agujero 83 B G D E Furat G J Ø N N H Falba szerelt modell Függesztett modell (mm-ben) A B C D E F G H J L M N GM GM GM

49 MGM-E / BGM-D Normal hűtés MGM-XA 103EA11 * 105EA11** 106EA11* 107EA11** 110EA11* 211EA11** 212EB11* 213EB11** 315EB11** 320EB11** Hűtési teljesítmény Környezeti hőm. +5 kw 0,962 1,103 1,248 1,453 1,507 2,030 2,334 2,484 3,491 3,774 Ajánlott hűtőkamra térfogat m³ 6,9 8, Környezeti hőm. 0 kw 0,815 0,914 1,047 1,237 1,283 1,705 1,927 2,074 2,964 3,210 Ajánlott hűtőkamra térfogat m³ 5,4 6,4 7, Áramfelvétel kw 0,3 0,4 0,5 0,6 0,7 0,7 0,9 1,1 1,1 1,5 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Forró gázos Hangnyomás szint(2) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-134a/1430 Szigetelés mm 100 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Mélyhűtés BGM-XA 110DA11* 112DA11* 117DA11** 218DA11* 220DB11** 330DB11** Hűtési teljesítmény Környezeti hőm. -15 kw 0,768 0,974 1,169 1,492 1,834 2,653 Ajánlott hűtőkamra térfogat m³ 4 6 8, Környezeti hőm. -20 kw 0,624 0,820 1,010 1,249 1,567 2,160 Ajánlott hűtőkamra térfogat m³ 2,8 4,5 6,4 9, Áramfelvétel kw 0,7 0,9 1,3 1,3 1,5 2,2 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Forró gázos Hangnyomás szint(1) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-452A/ 2141 Szigetelés mm 120 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Folyadékhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet 25, a termék meghatározott hőértéke 0,77 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 Mélyhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet -5, a termék meghatározott hőértéke 0,44 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 (2) Hangnyomás adatok:10 m távolságra mérve az ISO 3746/79 szerint *Az egységek készletről elérhetők Magyarországon, általában két napon belül **Az egységek készletről elérhetők Belgiumban, általában egy héten belül Kiegészítők VNT CEN Centrifugális kondenzátor ventilátor SBR ELE Elektromos leolvasztás FRS CND Elpárologtató korrózió elleni védelem FRS EVP Elpárologtató korrózió elleni védelem PRS HPF HP-magasnyomás kapcsoló (fix kalibrálás) FRS CND Kondenzátor korrózió elleni védelem PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) PAN SNG Távvezérlő PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás CON ACQ Vízhűtéses kondenzátor PRS LPR Állítható kalibrációs LP kapcsoló automatikus újraindítással MON TEN Feszültség monitor IMB FUM Fertőtlenítés az ISPM15 szerint IMB LEG Fadobozos csomagolás MIC POR 3 m mikro-kapcsolós ajtókábel IMB FUM Fertőtlenítés az ISPM15 szerint CAV LCE 1 m hűtőkamra világítás kábel RES CAR Karterfűtés RES POR 3 m kábel ajtófűtéshez (csak MT sorozat) PRS VNT Kondenzátor ventilátor nyomáskapcsoló PAN MUL Távszabályzó panel egységhez VVE TER Hőmérséklet vezérelt ventilátor fordulatszám szabályozás ALR SNV Riasztáskor hang- és fényjelzés VVE PRS Nyomásvezérelt ventilátor fordulatszám szabályozás KIT SUP Felügyeleti rendszer előkészítés VVE BCO BEST COP ventilátor fordulatszám szabályzó KIT LCE Hűtőkamra lámpa SOL SBR Dupla mágnesszelepes leovasztás 49

50 GM / SB Monoblokk propán oldalfalra vagy mennyezetre szerelhető Rugalmas megoldás különösen környezetbarát hűtőközeggel A GM/SB propán sorozat modelljei rendkívül sokoldalú, kompakt egységek. A falra szerelhetők (GM) vagy a hűtőkamra mennyezetére (SB). Az egység kerete festett acéllemezből készült, epoxi por bevonattal. A kompresszorok az R290 hűtőközeghez kifejlesztett hermetikus kompresszorok. Kérésre számos további opció és kiegészítő elérhető. Fő jellemzők Az R290 (propán) hűtőközeghez kifejlesztve, 150 gr. töltetmennyiség alatt Kisméretű hűtőkamrákhoz Gyors összeszerelés / felszerelés Kiváló helyigény és teljesítmény arány Automatikus figyelmeztetés a kondenzátor szennyeződéséről Új generációs vezérlőpanel: csatlakozás klasszikus távfelügyeleti rendszerekhez vagy Modbus rendszerhez HP, LP kapcsolóval és szárítószűrővel felszerelve (alapkivitel) Hűtőközeggel előre feltöltve Alacsony zajszint Forró gázos leolvasztás Berendezés típusa, méretek és hűtőciklus diagram SCO SGL CPL M VNE CMP Jelmagyarázat: FLT PL VNC M CND PH CMP: kompresszor SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CPL: kapilláris cső VNE: elpárologtató ventilátormotor EVP: elpárologtató SCO: szervizszelep T A C F SB125 SB J H K N L M S P R Q B G D E (mm-ben) A B C D E F G H J K L M N P Q R S T GM1 / GM SB SB

51 Mennyezetre szerelhető egység Oldalfali egység Normal hűtés MGM Y MGM Y MSB 125T02 Y MSB 225T02 Y Oldalfali egység Mennyezet alatti egység kérésre kérésre kérésre kérésre Hűtési teljesítmény Környezeti hőm. +5 kw 1,274 2,255 1,33 2,26 Ajánlott hűtőkamra térfogat m³ ,9 20 Környezeti hőm. 0 kw 1,122 1,96 1,161 2,03 Ajánlott hűtőkamra térfogat m³ 8, Áramfelvétel kw 0,56 0,9 0,6 0,9 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Forró gázos Hangnyomás szint(1) 10 m távolságról db(a) - Hűtőközeg Típus/GWP R-290/3 Szigetelés mm 100 Áramellátás 230 V / 1 ~ / 50 Hz Mélyhűtés BGM Y BSB Y Oldalfali egység Mennyezet alatti egység kérésre kérésre Hűtési teljesítmény Környezeti hőm. -15 kw 1 Ajánlott hűtőkamra térfogat m³ 6,3 Környezeti hőm. -20 kw 0,83 Ajánlott hűtőkamra térfogat m³ 4,6 Áramfelvétel kw 0,9 Légszállítás Kondenzáló egység m³/h 600 Elpárologtató m³/h 600 Leolvasztás Forró gázos Hangnyomás szint(1) 10 m távolságról db(a) - Hűtőközeg Típus/GWP R-290/3 Szigetelés mm 120 Áramellátás 230 V / 1 ~ / 50 Hz Folyadékhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet 25, a termék meghatározott hőértéke 0,77 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 Mélyhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet -5, a termék meghatározott hőértéke 0,44 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 (1) Hangnyomás adatok:10 m távolságra mérve az ISO 3746/79 szerint További információk kérésre elérhetők Kiegészítők VNT CEN Centrifugális kondenzátor ventilátor SBR ELE Elektromos leolvasztás FRS CND Elpárologtató korrózió elleni védelem FRS EVP Elpárologtató korrózió elleni védelem PRS HPF HP-magasnyomás kapcsoló (fix kalibrálás) FRS CND Kondenzátor korrózió elleni védelem PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) PAN SNG Távvezérlő PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás CON ACQ Vízhűtéses kondenzátor PRS LPR Állítható kalibrációs LP kapcsoló automatikus újraindítással MON TEN Feszültség monitor IMB FUM Fertőtlenítés az ISPM15 szerint IMB LEG Fadobozos csomagolás MIC POR 3 m mikro-kapcsolós ajtókábel IMB FUM Fertőtlenítés az ISPM15 szerint CAV LCE 1 m hűtőkamra világítás kábel RES CAR Karterfűtés RES POR 3 m kábel ajtófűtéshez (csak MT sorozat) PRS VNT Kondenzátor ventilátor nyomáskapcsoló PAN MUL Távszabályzó panel egységhez VVE TER Hőmérséklet vezérelt ventilátor fordulatszám szabályozás ALR SNV Riasztáskor hang- és fényjelzés VVE PRS Nyomásvezérelt ventilátor fordulatszám szabályozás KIT SUP Felügyeleti rendszer előkészítés VVE BCO BEST COP ventilátor fordulatszám szabályzó KIT LCE Hűtőkamra lámpa SOL SBR Dupla mágnesszelepes leovasztás 51

52 MAS Falra szerelhető monoblokk egység Falra szerelhető megoldás Az AS és AS-R sorozat modelljei kompakt kialakítású, rendkívül sokoldalú egységek. Oldalfalra szerelhető. A mobil konténerek hűtőpaneljére szerelhető. Az egység kerete festett acéllemezből készült, epoxi por bevonattal. Hermetikus kompresszorok alapkivitelben R134a hűtőközeggel feltöltve az MT és R452A hűtőközeggel az LT esetében. További hűtőközeg változatok kérésre elérhetők. Kérésre számos további opció és kiegészítő elérhető. Fő jellemzők Kis- és közepes méretű hűtőkamrákhoz Gyors összeszerelés / felszerelés Kiváló helyigény és teljesítmény arány Automatikus figyelmeztetés a kondenzátor szennyeződése esetén Új generációs vezérlőpanel HP és LP nyomáskapcsolóval (alapkivitelben) Alacsony zajszint a komresszorkamra hangszigetelésének köszönhetően (opcionális) Forró gázos leolvasztás Berendezés típusa, méretek és hűtőciklus diagram SCO SGL CPL M VNE CMP Jelmagyarázat: FLT PL VNC M PH CMP: kompresszor SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CPL: kapilláris cső VNE: elpárologtató ventilátormotor EVP: elpárologtató SCO: szervizszelep CND G D 500 H A Agujero O B 120 C 76 E 76 F N Csepptálca csatlakozás: Ø 18 (AS235), Ø 22 (AS335-AS340) Desagüe condensación Ø 18 (AS235), Ø 22 (AS335 - AS340) (mm-ben) A B C D E F G H N O MAS MAS MAS

53 MAS-E Normal hűtés MAS-E 235T02 335N02 335T02 340T02 Hűtési teljesítmény Környezeti hőmérséklet +5 kw 5,768 8,192 9,504 12,073 Ajánlott hűtőkamra térfogat m³ Környezeti hőmérséklet 0 kw 4,699 6,637 7,805 10,103 Ajánlott hűtőkamra térfogat m³ Áramfelvétel kw 3,7 4,8 6,3 7,4 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Forró gázos Hangnyomás szint(1) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-134a/1430 Szigetelés mm 100 Áramellátás 400 V / 3 ~ / 50 Hz Folyadékhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet 25, a termék meghatározott hőértéke 0,77 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 (1) Hangnyomás adatok:10 m távolságra mérve az ISO 3746/79 szerint További információk kérésre elérhetők Kiegészítők VNT CEN Centrifugális kondenzátor ventilátor SBR ELE Elektromos leolvasztás FRS CND Elpárologtató korrózió elleni védelem FRS EVP Elpárologtató korrózió elleni védelem PRS HPF HP-magasnyomás kapcsoló (fix kalibrálás) FRS CND Kondenzátor korrózió elleni védelem PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) PAN SNG Távvezérlő PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás CON ACQ Vízhűtéses kondenzátor PRS LPR Állítható kalibrációs LP kapcsoló automatikus újraindítással MON TEN Feszültség monitor IMB FUM Fertőtlenítés az ISPM15 szerint IMB LEG Fadobozos csomagolás MIC POR 3 m mikro-kapcsolós ajtókábel IMB FUM Fertőtlenítés az ISPM15 szerint CAV LCE 1 m hűtőkamra világítás kábel RES CAR Karterfűtés RES POR 3 m kábel ajtófűtéshez (csak MT sorozat) PRS VNT Kondenzátor ventilátor nyomáskapcsoló PAN MUL Távszabályzó panel egységhez VVE TER Hőmérséklet vezérelt ventilátor fordulatszám szabályozás ALR SNV Riasztáskor hang- és fényjelzés VVE PRS Nyomásvezérelt ventilátor fordulatszám szabályozás KIT SUP Felügyeleti rendszer előkészítés VVE BCO BEST COP ventilátor fordulatszám szabályzó KIT LCE Hűtőkamra lámpa SOL SBR Dupla mágnesszelepes leovasztás 53

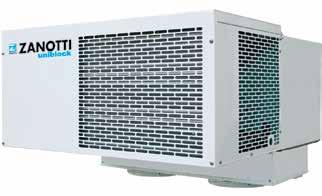

54 SB Mennyezetre szerelhető monoblokk egység A hűtőkamra belseje érintetlen marad Az SB sorozat modelljei rendkívül sokoldalú, kompakt egységek. A hűtőkamra mennyezetére szerelhetők. Az egység kerete festett acéllemezből készült, epoxi por bevonattal. Hermetikus kompresszorok alapkivitelben R134a hűtőközeggel feltöltve az MT és R452A hűtőközeggel az LT esetében. További hűtőközeg változatok kérésre elérhetők. Kérésre számos további opció és kiegészítő elérhető. Fő jellemzők Kis- és közepes méretű hűtőkamrákhoz Gyors összeszerelés / felszerelés Kiváló helyigény és teljesítmény arány Automatikus figyelmeztetés a kondenzátor szennyeződése esetén Új generációs vezérlőpanel: cstlakozás klasszikus távfelügyeleti rendszerekhez vagy Modbus rendszerhez HP, LP kapcsolóval és szárítószűrővel felszerelve (alapkivitel) Hűtőközeggel előre feltöltve Alacsony zajszint Forró gázos leolvasztás Berendezés típusa, méretek és hűtőciklus diagram SCO SGL CPL M VNE CMP Jelmagyarázat: FLT PL VNC M CND PH CMP: kompresszor SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CPL: kapilláris cső VNE: elpárologtató ventilátormotor EVP: elpárologtató SCO: szervizszelep SB SB (mm-ben) A B C D E F G H I P Q SB SB SB SB SB SB

55 MSB-E / BSB-D Távszabályzó Normal hűtés MSB-XX 005EA11* 106EA11** 107EA11** 210EA11** 212EB11* 315EB11** 320EB11** 425EB11** 530EB11** Hűtési teljesítmény Környezeti hőm. +5 kw 0,944 1,233 1,449 1,997 2,315 3,679 3,947 4,348 5,647 Ajánlott hűtőkamra térfogat m³ 5,8 8, Környezeti hőm. 0 kw 0,806 1,046 1,248 1,704 1,919 3,1 3,383 3,526 4,578 Ajánlott hűtőkamra térfogat m³ 4,4 6,7 8, Áramfelvétel kw 0,4 0,4 0,5 0,8 0,9 1,1 1,5 1,9 2,2 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Forró gázos Hangnyomás szint(2) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-134a/1430 Szigetelés mm 100 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Mélyhűtés BSB-XX 010DA11** 117DA11** 220DB11** 330DB11** Hűtési teljesítmény Környezeti hőm. -15 kw 0,687 1,113 1,861 2,720 Ajánlott hűtőkamra térfogat m³ 2,5 6, Környezeti hőm. -20 kw 0,583 0,951 1,569 2,272 Ajánlott hűtőkamra térfogat m³ 1,7 4, Áramfelvétel kw 0,6 1,3 1,5 2,2 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Forró gázos Hangnyomás szint(2) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-452A/2141 Szigetelés mm 120 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Folyadékhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet 25, a termék meghatározott hőértéke 0,77 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 Mélyhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet -5, a termék meghatározott hőértéke 0,44 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 (2) Hangnyomás adatok:10 m távolságra mérve az ISO 3746/79 szerint *Az egységek készletről elérhetők Magyarországon, általában két napon belül **Az egységek készletről elérhetők Belgiumban, általában egy héten belül Kiegészítők VNT CEN Centrifugális kondenzátor ventilátor SBR ELE Elektromos leolvasztás FRS CND Elpárologtató korrózió elleni védelem FRS EVP Elpárologtató korrózió elleni védelem PRS HPF HP-magasnyomás kapcsoló (fix kalibrálás) FRS CND Kondenzátor korrózió elleni védelem PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) PAN SNG Távvezérlő PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás CON ACQ Vízhűtéses kondenzátor PRS LPR Állítható kalibrációs LP kapcsoló automatikus újraindítással MON TEN Feszültség monitor IMB FUM Fertőtlenítés az ISPM15 szerint IMB LEG Fadobozos csomagolás MIC POR 3 m mikro-kapcsolós ajtókábel IMB FUM Fertőtlenítés az ISPM15 szerint CAV LCE 1 m hűtőkamra világítás kábel RES CAR Karterfűtés RES POR 3 m kábel ajtófűtéshez (csak MT sorozat) PRS VNT Kondenzátor ventilátor nyomáskapcsoló PAN MUL Távszabályzó panel egységhez VVE TER Hőmérséklet vezérelt ventilátor fordulatszám szabályozás ALR SNV Riasztáskor hang- és fényjelzés VVE PRS Nyomásvezérelt ventilátor fordulatszám szabályozás KIT SUP Felügyeleti rendszer előkészítés VVE BCO BEST COP ventilátor fordulatszám szabályzó KIT LCE Hűtőkamra lámpa SOL SBR Dupla mágnesszelepes leovasztás 55

56 GS Osztott split egység: Falra szerelhető kondenzáló egység és mennyezetre szerelhető elpárologtató Helytakarékos split megoldás A GS sorozat modelljei rendkívül sokoldalú, kompakt egységek A kültéri egység az épület belsejében a falra szerelhető, az elpárologtató a hűtőkamra mennyezetére Az egység kerete festett acéllemezből készült, epoxi por bevonattal Hermetikus kompresszorok alapkivitelben R134a hűtőközeggel feltöltve az MT és R452A hűtőközeggel az LT esetében. További hűtőközeg változatok kérésre elérhetők Kérésre számos további opció és kiegészítő elérhető A berendezések összes alkatrésze használatra készen beszerelve, beleértve az elektromos vezérlőt, feltöltött csöveket és hűtőközeget Fő jellemzők Kis- és közepes méretű hűtőkamrákhoz Gyors összeszerelés / felszerelés A kis helyigényű elpárologtató a mennyezetre szerelhető Az oldalfali kondenzátor akár 10 méter távolságban is elhelyezhető Kiváló helyigény és teljesítmény arány Automatikus figyelmeztetés a kondenzátor szennyeződésekor Új generációs vezérlőpanel: csatlakozás klasszikus távfelügyeleti rendszerekhez vagy Modbus rendszerhez Forró gázos leolvasztás HP, LP kapcsoló Karterfűtés és vemtilátor fordulatszám szabályzás Kábelcsatlakozás az ajtókapcsolóhoz Kábel az ajtókeret fűtéshez Szárítószűrő és nézőüveg 5 m csatlakozókábel 2,5, 5 és 10 m szigetelt hűtőközeg csövek hűtőközeggel előre feltöltve Alacsony zajszint a kompresszorkamra hangszigetelésének köszönhetően (opcionális) Berendezés típusa, méretek és hűtőciklus diagram SCO EVP Jelmagyarázat: SGL CMP PL CMP PH VAL VAL CPL M VNE CMP: kompresszor SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CPL: kapilláris cső VNE: elpárologtató ventilátormotor EVP: elpárologtató SCO: szervizszelep VNC FLT M GS1 GS2 GS3 CND 410 Ø* A B Ø* C Ø* Ø* 40 E 40 D Ø G 1/2" (mm-ben) A B C D E GS GS GS

57 Mennyezetre szerelt elpárologtató Oldalfali kondenzáló egység Távszabályzó Normal hűtés (2,5 m előre feltöltött csövekkel) SB.MGS 103P1E 105P1E 106P1E 107P1E 110P1E 211P1E 212P1E 213P1E 315P1E 320P1E Normal hűtés (5 m előre feltöltött csövekkel) SB.MGS 103P2E 105P2E 106P2E 107P2E 110P2E 211P2E 212P2E 213P2E 315P2E 320P2E Normal hűtés (10 m előre feltöltött csövekkel) SB.MGS 103P3E 105P3E 106P3E 107P3E 110P3E 211P3E 212P3E 213P3E 315P3E 320P3E Hűtési teljesítmény Környezeti hőm. +5 kw 0,962 1,103 1,248 1,543 1,507 2,03 2,334 2,484 3,491 3,774 Ajánlott hűtőkamra térfogat m³ 6,9 8, Környezeti hőm. 0 kw 0,815 0,914 1,047 1,237 1,283 1,705 1,927 2,074 2,964 3,21 Ajánlott hűtőkamra térfogat m³ 5,4 6,4 7, Áramfelvétel kw 0,4 0,5 0,4 0,7 0,9 0,9 1,7 2 2,2 2,6 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Elektromos leolvasztás Hangnyomás szint(2) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-134a/1430 Csőhossz AG IG Maximum m 15 Szigetelés mm 100 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Mélyhűtés (2,5 m előre feltöltött csövekkel) SB.BGS 110P1D 112P1D 117P1D 218P1D 220P1D 330P1D Mélyhűtés (5 m előre feltöltött csövekkel) SB.BGS 110P2D 112P2D 117P2D 218P2D 220P2D 330P2D Mélyhűtés (10 m előre feltöltött csövekkel) SB.BGS 110P3D 112P3D 117P3D 218P3D 220P3D 330P3D Hűtési teljesítmény Környezeti hőm. -15 kw 0,768 0,974 1,169 1,492 1,834 2,653 Ajánlott hűtőkamra térfogat m³ 4 6 8, Környezeti hőm. -20 kw 0,624 0,82 1,01 1,249 1,567 2,16 Ajánlott hűtőkamra térfogat m³ 2,8 4,5 6,4 9, Áramfelvétel kw 0,7 0,9 1,3 1,3 1,5 2,2 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Elektromos leolvasztás Hangnyomás szint(2) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-452A/2141 Csőhossz AG IG Maximum m 15 Szigetelés mm 120 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Folyadékhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet 25, a termék meghatározott hőértéke 0,77 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 Mélyhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet -5, a termék meghatározott hőértéke 0,44 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 (1) Hangnyomás adatok:10 m távolságra mérve az ISO 3746/79 szerint Az egységek készletről elérhetők Belgiumban, általában egy héten belül Kiegészítők FRS CND Elpárologtató korrózió elleni védelem VNT CEN Centrifugális kondenzátor ventilátor KIT SUP Felügyeleti rendszer előkészítés SBR ELE Elektromos leolvasztás PRS HPF HP-magasnyomás kapcsoló (fix kalibrálás) INS SEM Egyszerű alacsony zajszintű ház PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) FRS EVP Elpárologtató korrózió elleni védelem PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás FRS CND Kondenzátor korrózió elleni védelem PRS LPR Állítható kalibrációs LP kapcsoló automatikus újraindítással PAN SNG Zanotti távszabályzó panel 5 m kábellel IMB FUM Fertőtlenítés az ISPM15 szerint PAN SNG Távvezérlő MIC POR 3 m mikro-kapcsolós ajtókábel CON ACQ Vízhűtéses kondenzátor CAV LCE 1 m hűtőkamra világítás kábel MON TEN Feszültség monitor RES POR 3 m kábel ajtófűtéshez (csak MT sorozat) IMB LEG Fadobozos csomagolás PAN MUL Távszabályzó panel egységhez IMB FUM Fertőtlenítés az ISPM15 szerint ALR SNV Riasztáskor hang- és fényjelzés RES CAR Karterfűtés KIT LCE Hűtőkamra lámpa PRS VNT Kondenzátor ventilátor nyomáskapcsoló TUB PRE 5 5 m előre feltöltött hűtőközeg csővezeték VVE TER Hőmérséklet vezérelt ventilátor fordulatszám szabályozás TUB PRE m előre feltöltött hűtőközeg csővezeték VVE PRS Nyomásvezérelt ventilátor fordulatszám szabályozás TUB PRE 2,5 2,5 m előre feltöltött hűtőközeg csővezeték VVE BCO BEST COP ventilátor fordulatszám szabályzó SOL SBR Dupla mágnesszelepes leovasztás 57

58 SP Osztott egység: Padlón álló kondenzáló egység és mennyezeti elpárologtató, kapillárcsöves befecskendezés Helytakarékos split megoldás padlón álló kondenzáló egységgel Az SP sorozat modelljei rendkívül sokoldalú, kompakt egységek. A kültéri egység az épület belsejében a padlóra szerelhető, az elpárologtató a hűtőkamra mennyezetére. Az egység kerete festett acéllemezből készült, epoxi por bevonattal. Hermetikus kompresszorok alapkivitelben R134a hűtőközeggel feltöltve az MT és R452A hűtőközeggel az LT esetében. További hűtőközeg változatok kérésre elérhetők. Kérésre számos további opció és kiegészítő elérhető. A berendezések összes alkatrésze használatra készen beszerelve, beleértve az elektromos vezérlőt, feltöltött csöveket és hűtőközeget. Berendezés típusa, méretek és hűtőciklus diagram Fő jellemzők Kis- és közepes méretű hűtőkamrákhoz Gyors összeszerelés / felszerelés A kis helyigényű elpárologtató a mennyezetre szerelhető A padlón álló kondenzátor egység 10 méter távolságban is elhelyezhető Kiváló helyigény és teljesítmény arány Automatikus figyelmeztetés a kondenzátor szennyeződésekor Új generációs vezérlőpanel: klasszikus távfelügyeleti rendszerekhez és Modbus rendszerhez Forró gázos leolvasztás HP, LP kapcsoló Karterfűtés és ventilátor fordulatszám szabályzás alapkivitelben Kábelcsatlakozás az ajtókapcsolóhoz Kábel az ajtókeret fűtéshez Szárítószűrő és nézőüveg 5 m csatlakozókábel 2,5, 5 és 10 m szigetelt hűtőközeg csövek hűtőközeggel előre feltöltve Alacsony zajszint a kompresszorkamra hangszigetelésének köszönhetően (opcionális) SCO EVP SGL CMP VAL VAL CPL M VNE CMP FLT PL VNC M PH Jelmagyarázat: CMP: kompresszor SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CPL: kapilláris cső VNE: elpárologtató ventilátormotor EVP: elpárologtató SCO: szervizszelep SP 121 SP 221 SP 135 E 40 D CND Ø* 663 A B Ø* Ø* 60 C Ø* Ø G (mm-ben) A B C D E SP121/ SP SP

59 Padlón álló kondenzáló egység Mennyezetre szerelt elpárologtató Távszabályzó Normal hűtés (2,5 m előre feltöltött csövekkel) SB.MSP 106P1E* 107P1E* 212P1E* 213P1E* 315P1E* 320P1E (2) Normal hűtés (5 m előre feltöltött csövekkel) SB.MSP 106P2E (2) 107P2E (2) 212P2E (2) 213P2E (2) 315P2E (2) 320P2E (2) Normal hűtés (10 m előre feltöltött csövekkel) SB.MSP 106P3E (2) 107P3E (2) 212P3E (2) 213P3E (2) 315P3E (2) 320P3E (2) Hűtési teljesítmény Környezeti hőm. +5 kw 1,281 1,604 2,061 2,395 3,635 3,924 Ajánlott hűtőkamra térfogat m³ Környezeti hőm. 0 kw 1,073 1,339 1,702 1,942 3,045 3,34 Ajánlott hűtőkamra térfogat m³ 8, Áramfelvétel kw 0,4 0,7 0,9 1,7 2,2 2,6 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Elektromos leolvasztás Hangnyomás szint(1) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-134a/1430 Csőhossz AG IG Maximum m 20 Szigetelés mm 100 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Mélyhűtés (2,5 m előre feltöltött csövekkel) SB.BSP 110P1D (2) 112P1D (2) 117P1D (2) 218P1D (2) 220P1D (2) 330P1D (2) Mélyhűtés (5 m előre feltöltött csövekkel) SB.BSP 110P2D (2) 112P2D (2) 117P2D (2) 218P2D (2) 220P2D (2) 330P2D (2) Mélyhűtés (10 m előre feltöltött csövekkel) SB.BSP 110P3D (2) 112P3D (2) 117P3D (2) 218P3D (2) 220P3D (2) 330P3D (2) Hűtési teljesítmény Környezeti hőm. -15 kw 0,758 1,00 1,203 1,499 1,918 2,773 Ajánlott hűtőkamra térfogat m³ 3,9 6,3 8, Környezeti hőm. -20 kw 0,599 0,831 0,991 1,239 1,571 2,167 Ajánlott hűtőkamra térfogat m³ 2,6 4,6 6,2 9, Áramfelvétel kw 0,7 1,1 1,3 1,3 1,5 2,2 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Elektromos leolvasztás Hangnyomás szint(1) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-452A/2141 Csőhossz AG IG Maximum m 20 Szigetelés mm 120 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Folyadékhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet 25, a termék meghatározott hőértéke 0,77 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 Mélyhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet -5, a termék meghatározott hőértéke 0,44 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 (1) Hangnyomás adatok:10 m távolságra mérve az ISO 3746/79 szerint; (2) További információk kérésre elérhetők; *Az egységek készletről elérhetők Magyarországon, általában két napon belül Kiegészítők FRS CND Elpárologtató korrózió elleni védelem VNT CEN Centrifugális kondenzátor ventilátor KIT SUP Felügyeleti rendszer előkészítés SBR ELE Elektromos leolvasztás PRS HPF HP-magasnyomás kapcsoló (fix kalibrálás) INS SEM Egyszerű alacsony zajszintű ház PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) FRS EVP Elpárologtató korrózió elleni védelem PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás FRS CND Kondenzátor korrózió elleni védelem PRS LPR Állítható kalibrációs LP kapcsoló automatikus újraindítással PAN SNG Zanotti távszabályzó panel 5 m kábellel IMB FUM Fertőtlenítés az ISPM15 szerint PAN SNG Távvezérlő MIC POR 3 m mikro-kapcsolós ajtókábel CON ACQ Vízhűtéses kondenzátor CAV LCE 1 m hűtőkamra világítás kábel MON TEN Feszültség monitor RES POR 3 m kábel ajtófűtéshez (csak MT sorozat) IMB LEG Fadobozos csomagolás PAN MUL Távszabályzó panel egységhez IMB FUM Fertőtlenítés az ISPM15 szerint ALR SNV Riasztáskor hang- és fényjelzés RES CAR Karterfűtés KIT LCE Hűtőkamra lámpa PRS VNT Kondenzátor ventilátor nyomáskapcsoló TUB PRE 5 5 m előre feltöltött hűtőközeg csővezeték VVE TER Hőmérséklet vezérelt ventilátor fordulatszám szabályozás TUB PRE m előre feltöltött hűtőközeg csővezeték VVE PRS Nyomásvezérelt ventilátor fordulatszám szabályozás TUB PRE 2,5 2,5 m előre feltöltött hűtőközeg csővezeték VVE BCO BEST COP ventilátor fordulatszám szabályzó SOL SBR Dupla mágnesszelepes leovasztás 59

60 DB Osztott, Split egység termosztatikus expanziós szeleppel Kültéri egység a gyári berendezések széles választékával A DB sorozat modelljei rendkívül sokoldalú, kompakt egységek. A kültéri egység az épület belsejében a padlóra vagy a falra szerelhető, az elpárologtató a hűtőkamra mennyezetére. Két elpárologtató típus választható, a kompakt mennyezeti vagy dobozos oldalfali (a szükséges teljesítménytől függően). Az egység kerete festett acéllemezből készült, epoxi por bevonattal. Hermetikus kompresszorok alapkivitelben R134a hűtőközeggel feltöltve az MT és R452A hűtőközeggel az LT esetében. További hűtőközeg változatok kérésre elérhetők. Kérésre számos további opció és kiegészítő elérhető. A berendezések összes alkatrésze használatra készen beszerelve, beleértve az elektromos vezérlőt, feltöltött csöveket és hűtőközeget és termosztatikus expanziós szelepet. Berendezés típusa, méretek és hűtőciklus diagram Fő jellemzők Kis- és közepes méretű hűtőkamrákhoz Gyors összeszerelés / felszerelés A kis helyigényű elpárologtató a mennyezetre szerelhető Az oldalfali kondenzátor akár 30 méter távolságban is elhelyezhető Kiváló helyigény és teljesítmény arány Automatikus figyelmeztetés a kondenzátor szennyeződésekor Új generációs vezérlőpanel: klasszikus távfelügyeleti rendszerekhez és Modbus rendszerhez Forró gázos leolvasztás Termosztatikus expanziós szelep gáz térfogat növekedéshez HP, LP kapcsoló Karterfűtés és ventilátor fordulatszám szabályozás az alapkivitelben Kábelcsatlakozás az ajtókapcsolóhoz Kábel az ajtókeret fűtéshez Szárítószűrő és nézőüveg 5 m csatlakozókábel Alacsony zajszint a kompresszorkamra hangszigetelésének köszönhetően (opcionális) SGL SCO VAL VAL CPL Jelmagyarázat: FLT PL CMP VNC M PH M VNE CMP: kompresszor SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CPL: expanziós szelep VNE: elpárologtató ventilátormotor EVP: elpárologtató SCO: szervizszelep SVA: biztonsági szelep SVA DB 121 DB 221 DB 135 CND DB (mm-ben) A B C D E B235T

61 Kültéri egység Mennyezetre szerelt elpárologtató Távszabályzó Normal hűtés SB.MDB-XX 106EA11 (2) 107A12 (2) 212A12 (2) 213A12 (2) 315A13* 320A13 (2) 425A13 (2) 530A13* 635A13 (2) 645A13* 706A13 (2) 707A13 (2) Hűtési teljesítmény Környezeti hőm. +5 kw 1,281 1,604 2,061 2,395 3,635 3,924 4,181 5,924 8,403 10,174 12,701 16,265 Ajánlott hűtőkamra térfogat m³ Környezeti hőm. 0 kw 1,073 1,339 1,702 1,942 3,045 3,340 3,394 4,755 6,843 8,229 10,314 13,419 Ajánlott hűtőkamra térfogat m³ 8, Áramfelvétel kw 0,4 0,7 0,9 1,7 2,2 2,6 2,94 3,7 4,8 6,3 7,4 9,555 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Elektromos leolvasztás Hangnyomás szint(1) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-134a/1430 Csőhossz AG IG Maximum m 30 Szigetelés mm 100 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Mélyhűtés SB.BDB-XX 110DA12* 112DA12* 117DA12 (2) 218DA12* 220DA12* 320DA13 (2) 330DA13* Hűtési teljesítmény Környezeti hőm. -15 kw 0,758 1,000 1,203 1,499 1,918 2,502 2,773 Ajánlott hűtőkamra térfogat m³ 3,9 6,3 8, Környezeti hőm. -20 kw 0,599 0,831 0,991 1,239 1,571 1,850 2,167 Ajánlott hűtőkamra térfogat m³ 2,6 4,6 6,2 9, Áramfelvétel kw 0,7 1,1 1,3 1,3 1,5 1,5 2,2 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Elektromos leolvasztás Hangnyomás szint(1) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-452A/2141 Csőhossz AG IG Maximum m 30 Szigetelés mm 120 Áramellátás 230 V / 1 ~ / 50 Hz 400 V / 3 ~ / 50 Hz Folyadékhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet 25, a termék meghatározott hőértéke 0,77 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 Mélyhűtés: betöltött termékek 250 kg /m³, mozgatás 10%, anyag bemeneti hőmérséklet -5, a termék meghatározott hőértéke 0,44 kcal / (kg K), 18 óra kompresszor üzemidő, kültéri hőmérséklet 35 (1) Hangnyomás adatok:10 m távolságra mérve az ISO 3746/79 szerint; (2) További információk kérésre elérhetők; *Az egységek készletről elérhetők Magyarországon, általában két napon belül Kiegészítők FRS CND Elpárologtató korrózió elleni védelem SBR ELE Elektromos leolvasztás PRS HPF HP-magasnyomás kapcsoló (fix kalibrálás) INS SEM Egyszerű alacsony zajszintű ház PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) FRS EVP Elpárologtató korrózió elleni védelem PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás FRS CND Kondenzátor korrózió elleni védelem PRS LPR Állítható kalibrációs LP kapcsoló automatikus újraindítással PAN SNG Zanotti távszabályzó panel 5 m kábellel IMB FUM Fertőtlenítés az ISPM15 szerint PAN SNG Távvezérlő MIC POR 3 m mikro-kapcsolós ajtókábel CON ACQ Vízhűtéses kondenzátor CAV LCE 1 m hűtőkamra világítás kábel MON TEN Feszültség monitor RES POR 3 m kábel ajtófűtéshez (csak MT sorozat) IMB LEG Fadobozos csomagolás PAN MUL Távszabályzó panel egységhez IMB FUM Fertőtlenítés az ISPM15 szerint ALR SNV Riasztáskor hang- és fényjelzés RES CAR Karterfűtés KIT SUP Felügyeleti rendszer előkészítés PRS VNT Kondenzátor ventilátor nyomáskapcsoló KIT LCE Hűtőkamra lámpa VVE TER Hőmérséklet vezérelt ventilátor fordulatszám szabályozás SOL SBR Dupla mágnesszelepes leovasztás VVE PRS Nyomásvezérelt ventilátor fordulatszám szabályozás VNT CEN Centrifugális kondenzátor ventilátor VVE BCO BEST COP ventilátor fordulatszám szabályzó Kereskedelmi hűtés termékkatalógus 61

62 I RCV Monoblokk egység bortároló helyiségekhez Optimális feltételeket biztosít a bor tárolásához és nemesítéséhez Az RCV sorozat modelljei rendkívül sokoldalú, kompakt egységek. Párásítással és folyamatos levegő keringetéssel optimális hőmérsékletet és páratartalmat biztosít. A hűtőpanelre szerelhető. Az egység kerete festett acéllemezből készült, epoxi por bevonattal. Hermetikus kompresszorok alapkivitelben R134a hűtőközeggel feltöltve. Kérésre számos további opció és kiegészítő elérhető. Az egységek az összes alkatrésszel, használatra készen összeszerelve. Fő jellemzők Választható párásítással vagy anélkül (a párásításhoz szénszűrő szükséges) Kis-, és közepes méretű helyiségekhez Csendes és gazdaságos működés Forró gázos leolvasztás HP és LP kapcsoló (alapkivitel) A berendezések készletről elérhetők Szárítószűrővel és nézőüveggel ellátva (RDV egységek) A felhasználóbarát, előre programozott elektromos vezérlőegységgel szabályozható a hőmérséklet és a páratartalom Berendezés típusa, méretek és hűtőciklus diagram monoblokk (RCV) egységekhez SCO SGL CPL Jelmagyarázat: FLT PL CMP VNC M PH W-FLT FWC M VNE CMP: kompresszor SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CPL: kapilláris cső VNE: elpárologtató ventilátormotor EVP: elpárologtató SCO: szervizszelep SVA: biztonsági szelep EHT: elektromos fűtőelem HWP: vízmelegítő W-FLT: vízszűrő FWC: friss víz csatlakozás CND EHT HWP H Versione uniblock Uniblock version Versione split Split version (mm-ben) A B C D E F G H I RCV RCV

63 RCV RCV-E Normal hűtés RCV-E ** ** ** ** ** * ** * Párásítás nélkül Párásítással Hűtési teljesítmény Környezeti hőm. +14 kw 0,60 1,00 1,40 2,30 0,60 1,00 1,40 2,30 Ajánlott hűtőkamra térfogat m³ Áramfelvétel kw 0,25 0,37 0,46 0,55 0,25 0,37 0,46 0,55 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Forró gázos leolvasztás Hangnyomás szint(1) 10 m távolságról db(a) Hűtőközeg Típus R-134a GWP 1430 Szigetelés mm 100 Áramellátás 230 V / 1 ~ / 50 Hz (1) Hangnyomás adatok:10 m távolságra mérve az ISO 3746/79 szerint; *Az egységek készletről elérhetők Magyarországon, általában két napon belül; **Az egységek készletről elérhetők Belgiumban, általában egy héten belül Kiegészítők PRS HPF HP-magasnyomás kapcsoló (fix kalibrálás) SBR ELE Elektromos leolvasztás PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) VVE BCO BEST COP ventilátor fordulatszám szabályzó PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás RES CAR Karterfűtés PRS LPR Állítható kalibrációs LP kapcsoló automatikus újraindítással PRS VNT Kondenzátor ventilátor nyomáskapcsoló VVE PRS Nyomásvezérelt ventilátor fordulatszám szabályozás VVE TER Hőmérséklet vezérelt ventilátor fordulatszám szabályozás 63

64 RDV Split egység bortároló helyiségekhez Optimális feltételeket biztosít a bor tárolásához és nemesítéséhez Fő jellemzők Választható párásítással vagy anélkül (a párásításhoz szénszűrő szükséges) Kis-, és közepes méretű helyiségekhez Csendes és gazdaságos működés Termosztatikus expanziós szelep Két elpárologtató típus (akár 20 méter távolságban is elhelyezhető) Forró gázos leolvasztás HP és LP kapcsoló (alapkivitel) A berendezések készletről elérhetők G % Szárítószűrővel és nézőüveggel ellátva (RDV egységek) & () ' A felhasználóbarát, előre programozott elektromos! vezérlőegységgel szabályozható a hőmérséklet és a páratartalom (RDV egységekhez) # $ Az RDV sorozat modelljei rendkívül sokoldalú, kompakt egységek. A kültéri egység az épület belsejében a padlóra vagy a falra szerelhető, az elpárologtató a hűtőkamra falára vagy mennyezetére. Két elpárologtató típus választható: kompakt mennyezeti vagy oldalfali Az egység kerete festett acéllemezből készült, epoxi por bevonattal. Hermetikus kompresszorok alapkivitelben R134a hűtőközeggel feltöltve. Kérésre számos további opció és kiegészítő elérhető. Az egységek az összes alkatrésszel, használatra készen összeszerelve. Párásítással és folyamatos levegő keringetéssel optimális hőmérsékletet és páratartalmat biztosít. A 60 CPL VAL SCO A M VNE CMP PH PL W-FLT VNC M 20 Jelmagyarázat: Linea de tierra CMP: kompresszor SGL: C B nézőüveg 62 D PL:60LP kapcsoló PH: HP kapcsoló CND: kondenzátor Linea de tierra VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CPL: expanziós szelep VNE: elpárologtató ventilátormotor EVP: elpárologtató SCO: szervizszelep SVA: biztonsági szelep EHT: elektromos fűtőelem HWP: vízmelegítő W-FLT: vízszűrő FWC: friss víz csatlakozás E F 182 % FWC 60 F SGL VAL E C D B 60 Berendezés típusa, méretek és hűtőciklus diagram kétblokkos (RDV) egységekhez Oldalfali elpárologtató Mennyezetre szerelt elpárologtató # CND EHT HWP Versione uniblock Uniblock version, P 464 (+) S (mm-ben) RDV1 RDV2 64 A B C D E F G (*), R, Q 508, 464 -()) (+) H I L M N P Q R S (*)

65 RDV Kondenzáló egység Mennyezetre szerelt elpárologtató Oldalfali elpárologtató Normal hűtés SB.RDV-E ** ** ** ** ** ** ** ** Oldalfali elpárologtató párásítás nélkül Oldalfali elpárologtató párásítással Hűtési teljesítmény Környezeti hőm. +14 kw 0,60 1,00 1,40 2,30 0,60 1,00 1,40 2,30 Ajánlott hűtőkamra térfogat m³ Áramfelvétel kw 0,25 0,37 0,46 0,55 0,25 0,37 0,46 0,55 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Levegő leolvasztás Levegő leolvasztás Hangnyomás szint(2) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-134a/1430 R-134a/1430 Csőhossz AG IG Maximum m Szigetelés mm Áramellátás 230 V / 1 ~ / 50 Hz 230 V / 1 ~ / 50 Hz Normal hűtés SB.RDV-E ** ** ** ** ** * * * Mennyezeti elpárologtató párásítás nélkül Mennyezeti elpárologtató párásítással Hűtési teljesítmény Környezeti hőm. +14 kw 0,60 1,00 1,40 2,30 0,60 1,00 1,40 2,30 Ajánlott hűtőkamra térfogat m³ Áramfelvétel kw 0,25 0,37 0,46 0,55 0,25 0,37 0,46 0,55 Légszállítás Kondenzáló egység m³/h Elpárologtató m³/h Leolvasztás Levegő leolvasztás Levegő leolvasztás Hangnyomás szint(1) 10 m távolságról db(a) Hűtőközeg Típus/GWP R-134a/1430 R-134a/1430 Csőhossz AG IG Maximum m Szigetelés mm Áramellátás 230 V / 1 ~ / 50 Hz 230 V / 1 ~ / 50 Hz (1) Hangnyomás adatok:10 m távolságra mérve az ISO 3746/79 szerint; *Az egységek készletről elérhetők Magyarországon, általában két napon belül; **Az egységek készletről elérhetők Belgiumban, általában egy héten belül Kiegészítők PRS HPF HP-magasnyomás kapcsoló (fix kalibrálás) SBR ELE Elektromos leolvasztás PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) VVE BCO BEST COP ventilátor fordulatszám szabályzó PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás RES CAR Karterfűtés PRS LPR Állítható kalibrációs LP kapcsoló automatikus újraindítással PRS VNT Kondenzátor ventilátor nyomáskapcsoló VVE PRS Nyomásvezérelt ventilátor fordulatszám szabályozás VVE TER Hőmérséklet vezérelt ventilátor fordulatszám szabályozás 65

66 CU Sorozat Kompakt kültéri egységek hermetikus kompresszorokkal Általános jellemzők: Normal hűtés teljesítmény: 0,9 kw - 26,7 kw Mélyhűtés teljesítmény: 0,6 kw - 12 kw Környezeti hőmérséklet tartomány: R134A a, R 449A, R448A, R452A R407F, R 407A Tecumseh, Maneurop, Copeland scroll Körülmények: MT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -10 LT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -35 CU1 Általános leírás CU3 Kompakt, szabadonálló léghűtéses kondenzáló egység, alacsony zajszint, hermetikus kompresszorok. Speciálisan a kis teljesítmény igényű hűtési alkalmazásra tervezett egység kis élelmiszer üzletekbe (pl. pékségek és hentesboltok), hűtőkamrákba, italhűtőkbe és üvegajtós hűtő bútorokhoz tervezve. Az összes alkatrész hozzáférhető, így a karbantartás gyors és egyszerű. Az optimalizált kompresszor tartomány és megnövelt kondenzátor felület magasabb szintű energiahatékonyságot és megbízhatóságot biztosít a kiváló minőségű komponensek és gyártási eljárások alkalmazásával. Kompresszor típusok: CU-U- Tecumseh CU-H- Maneurop CU-E- Copeland scroll Normál hűtés Fagyasztás Kiegészítők 66 Standard jellemzők Hermetikus kompresszor integrális védelemmel Duo HP/LP kapcsoló automatikus visszaállítással Folyadékszűrő és nézőüveg Ívelt kondenzátor 6-pólusú ventilátormotorral Folyadék gyűjtőtartály biztonsági szeleppel a PED egységekhez. Elektromos doboz teljesítményszabályzóval (csak digitális scroll egységekhez) Karterfűtés (csak scroll típus) A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. Kondenzáló egység GCU-E 1006U01 107U U U U U U U U01E Hűtési teljesítmény 0 C W C W Áramfelvétel kw 0,61 0,7 0,83 0,88 1,2 1,53 1,82 2,17 2,67 COP/EER (1) 1,6 1,7 1,8 1,9 1,7 2,0 0,0 2,1 1,9 SEPR(1) ,4 Éves elektromos fogyasztás(1) Kwh/a Kondenzátor légszállítás m³/h Kompresszor Tecumseh dugattyús hermetikus kompresszor Hűtőközeg Típus/GWP R-134A/1430 Áramellátás V/~/ Hz 230/1~/50 400/3~/50 Kondenzáló egység GCU-D 1010U U U U U U U01 Hűtési teljesítmény -25 C W (2) -35 C W (2) Áramfelvétel kw 0,45 0,53 0,62 0,85 1,2 1,41 (2) COP/EER (1) 0,8 0,8 1,0 0,9 0,9 1,1 (2) SEPR(1) (2) Éves elektromos fogyasztás(1) Kwh/a (2) Kondenzátor légszállítás m³/h (2) Kompresszor Tecumseh dugattyús hermetikus kompresszor Hűtőközeg Típus/GWP R-452A/2141 Áramellátás V/~/ Hz 230/1~/50 400/3~/50 További hűtőközegek, kompresszorok és opciók kérésre elérhetők (1) Névleges üzemi feltételek az Öko-design EN 13215: szerint. Környezeti hőmérséklet 32, Elpárolgási hőmérséklet , 20 beszívó gáz hőmérséklet, Mellékhűtés 0K; (2) Pillanatnyilag nem áll rendelkezésre RES CAR Karterfűtés CON ACQ Vízhűtéses kondenzátor PRO TRM Hővédelem VLT DIF Távvezérlő VVE BCO BESTCOP kondenzátor ventilátor fordulatszám szabályzó FRS CND Kondenzátor korrózió elleni védelem VVE PRS Nyomásvezérelt kondenzátor ventilátor fordulatszám szabályzó FRS EVP Elpárologtató korrózió elleni védelem VVE TER Hőmérséklet vezérelt kondenzátor ventilátor fordulatszám szabályzó IMB FUM Fertőtlenítés az ISPM15 szerint PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) PRS VNT Kondenzátor ventilátor nyomáskapcsoló SEP ASP Szívóoldali folyadék leválasztó PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás SEP OIL Olajleválasztó MON TEN Feszültség monitor VEN RAD Radiál típusú kondenzátor ventilátorok INS SEM Egyszerű alacsony zajszintű ház REG POT Kompresszorteljesítmény szabályozó INS DOP Továbbfejlesztett alacsony zajszintű ház SOL LIQ Folyadék oldali mágnesszelep QUA ELE Teljesítmény vezérlő doboz mágneskapcsolóval További berendezések és speciális kiegészítők kérésre elérhetők

67 CU Sorozat Hűtőközeg áramlási diagram és fő komponensek SCO SGL SCO VAL CMP PL PH Jelmagyarázat: FLT SVA VNC M CMP: kompresszor SCO: szervizszelep SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló SVA: biztonsági szelep LRC: folyadék gyűjtőtartály CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CND LRC Rajzok és méretek CU1 CU2 A A CU3 B C CU4 B C A A CU5 B C B C A B C (mm-ben) 1. keret 2. keret 3. keret 4. keret 5. keret A B C

68 CU Sorozat Kompakt kültéri egységek félhermetikus kompresszorokkal Általános jellemzők: Normal hűtés teljesítmény: 1,37 kw - 72,3 kw Mélyhűtés teljesítmény: 0,77 kw - 35,2 kw Környezeti hőmérséklet tartomány: R134A a, R 449A, R448A, R452A R407F, R 407A Dugattyús: Bitzer, Dorin, Frascold Copeland Digital scroll és Stream dugattyús kompresszorok Körülmények: MT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -10 LT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -35 CU1 Általános leírás CU3_4 Kompakt, szabadonálló léghűtéses kondenzáló egység, alacsony zajszint, Félhermetikus kompresszorok. Speciálisan a kis teljesítmény igényű hűtési alkalmazásra tervezett egység kis és közepes méretű élelmiszer üzletekbe (pl. pékségek és hentesboltok), hűtőkamrákba, italhűtőkbe és üvegajtós hűtő bútorokhoz tervezve. Az összes alkatrész hozzáférhető, így a karbantartás gyors és egyszerű. Az optimalizált kompresszor tartomány és megnövelt kondenzátor felület magasabb szintű energiahatékonyságot és megbízhatóságot biztosít a kiváló minőségű komponensek és gyártási eljárások alkalmazásával. Kompresszor típusok: CU-B- Bitzer dugattyús CU-R- Frascold dugattyús CU-D- Dorin dugattyús CU-IB- Bitzer dugattyús inverterrel CU-E- Digitális scroll CU-C- Copeland stream kompresszor Normál hűtés Mélyhűtés Kiegészítők CU kondenzáló egységekhez 68 Standard jellemzők Félhermetikus kompresszorok Karterfűtés - Kriwan motorvédő relé Ívelt kondenzátor 6-pólusú ventilátormotorral Elektromos elosztódoboz érintkezősorral Folyadék gyűjtőtartály biztonsági szeleppel a PED egységekhez Szárítószűrő, nézőüveg Duo HP/LP állítható kapcsoló automatikus visszaállítással Szívó oldalon rezgéscsillapító Frekvenciaváltó (csak inverteres opcióval) Bitzer Varispeed kompresszor (csak inverteres opcióval) Elektromos kapcsolószekrény számítógépes vezérléssel (csak inverterrel) A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. Kondenzáló egység GCU-E 1010B B B B B B B B B B01 Hűtési teljesítmény 0 C W C W w Áramfelvétel kw 0,98 1,15 1,5 1,5 1,5 2,15 2,87 3,4 4,2 5 COP/EER (1) 2,0 2,0 2,0 2,4 2,8 2,4 2,4 2,4 2,4 2,5 SEPR (1) ,37 3,39 3, ,38 Éves elektromos fogyasztás(1) Kwh/a Kondenzátor légszállítás m³/h Kompresszor Bitzer dugattyús kompresszor Hűtőközeg Típus/GWP R-449A/1397 Áramellátás V/~/ Hz 400/3~/50 Kondenzáló egység GCU-B 1007B B B B B B B B B B01 Hűtési teljesítmény -25 C W C W Áramfelvétel kw COP/EER (1) 1,0 1,0 1,1 1,1 1,3 1,3 1,3 1,3 1,4 1,4 SEPR (1) ,73 1,75 1,8 1,83 1,79 Éves elektromos fogyasztás(1) Kwh/a Kondenzátor légszállítás m³/h Kompresszor Bitzer dugattyús kompresszor Hűtőközeg Típus/GWP R-449A/1397 Áramellátás V/~/ Hz 400/3~/50 További hűtőközegek, kompresszorok és opciók kérésre elérhetők (1) Névleges üzemi feltételek az Öko-design EN 13215: szerint. Környezeti hőmérséklet 32, Elpárolgási hőmérséklet , 20 beszívó gáz hőmérséklet, Mellékhűtés 0K RES CAR Karterfűtés CON ACQ Vízhűtéses kondenzátor PRO TRM Hővédelem FQD Frekvencia meghajtó VVE BCO BESTCOP kondenzátor ventilátor fordulatszám szabályzó FRS CND Kondenzátor korrózió elleni védelem VVE PRS Nyomásvezérelt kondenzátor ventilátor fordulatszám szabályzó FRS EVP Elpárologtató korrózió elleni védelem VVE TER Hőmérséklet vezérelt kondenzátor ventilátor fordulatszám szabályzó IMB FUM Fertőtlenítés az ISPM15 szerint PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) PRS VNT Kondenzátor ventilátor nyomáskapcsoló SEP ASP Szívóoldali folyadék leválasztó PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás SEP OIL Olajleválasztó MON TEN Feszültség monitor VEN RAD Radiál típusú kondenzátor ventilátorok INS SEM Egyszerű alacsony zajszintű ház REG POT Kompresszorteljesítmény szabályozó INS DOP Továbbfejlesztett alacsony zajszintű ház SOL LIQ Folyadék oldali mágnesszelep QUA ELE Teljesítmény vezérlő doboz mágneskapcsolóval További berendezések és speciális kiegészítők kérésre elérhetők

69 CU Sorozat Hűtőközeg áramlási diagram és fő komponensek SCO SGL SCO VAL CMP PL PH Jelmagyarázat: FLT SVA VNC M CMP: kompresszor SCO: szervizszelep SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló SVA: biztonsági szelep LRC: folyadék gyűjtőtartály CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep CND LRC Rajzok és méretek CU2 CU3 A A CU4 B C B C A CU5 A CU6 B C B C A B C (mm) 2. keret 3. keret 4. keret 5. keret 6/7 keret A B C

70 CU Sorozat Kompakt kültéri egység iker kompresszorokkal Általános jellemzők: Normal hűtés teljesítmény: 8,5 kw - 26 kw Mélyhűtés teljesítmény: 7,5 kw - 12 kw Környezeti hőmérséklet tartomány: R134A a, R 449A, R448A, R452A R407F, R 407A Dugattyús: Bitzer, Dorin, Frascold Copeland Digital scroll és Stream dugattyús kompresszorok Körülmények: MT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -10 LT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -35 CU3 + + Általános leírás CU5 Kompakt, szabadonálló léghűtéses kondenzáló egység, alacsony zajszint, hermetikus kompresszorok. Speciálisan a kis teljesítmény igényű hűtési alkalmazásra tervezett egység kis élelmiszer üzletekbe (pl. pékségek és hentesboltok), hűtőkamrákba, italhűtőkbe és üvegajtós hűtő bútorokhoz tervezve. Az összes alkatrész hozzáférhető, így a karbantartás gyors és egyszerű. Az optimalizált kompresszor tartomány és megnövelt kondenzátor felület magasabb szintű energiahatékonyságot és megbízhatóságot biztosít a kiváló minőségű komponensek és gyártási eljárások alkalmazásával. Kompresszor típusok: CU-TT- Scroll kompresszor CU- DT- Digitális scroll kompresszor CU-LT- Bitzer CU-MT- Dorin CU-NT- Frascold Normál hűtés Mélyhűtés Standard jellemzők Két párhuzamosan csatlakoztatott kompresszor Olajszint szabályzó rendszer Ívelt kondenzátor 6-pólusú ventilátormotorral Elektromos elosztódoboz érintkezősorral Folyadék gyűjtőtartály biztonsági szeleppel a PED egységekhez Folyadékszűrő, nézőüveg Duo HP/LP állítható kapcsoló automatikus visszaállítással Szívó oldalon rezgéscsillapító Bitzer Varispeed kompresszor (csak inverteres opcióval) Elektromos kapcsolószekrény számítógépes vezérléssel (csak inverterrel) A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. Kondenzáló egység GCU-E 4040L L L L L L01 Hűtési teljesítmény 0 C W C W Áramfelvétel kw 3,53 4,4 5,7 8,42 8,3 10 COP/EER (1) 2,4 2,4 2,4 2,3 2,6 2,6 SEPR (1) 3,52 3,6 3,71 3,55 3,75 3,8 Éves elektromos fogyasztás(1) Kwh/a Kondenzátor légszállítás m³/h Kompresszor Bitzer dugattyús kompresszor Hűtőközeg Típus/GWP R-134A/1430 Áramellátás V/~/ Hz 400/3~/50 Kondenzáló egység GCU-J 4080L L01 412L01 Hűtési teljesítmény -25 C W C W Áramfelvétel kw 4,5 5,3 6,7 COP/EER (1) 1,3 1,3 1,3 SEPR (1) 1,78 1,8 1,83 Éves elektromos fogyasztás(1) Kwh/a Kondenzátor légszállítás m³/h Hűtőközeg Típus/GWP R 407F/1825 Áramellátás V/~/ Hz 400/3~/50 További hűtőközegek, kompresszorok és opciók kérésre elérhetők. (1) Névleges üzemi feltételek az Öko-design EN 13215: szerint Környezeti hőmérséklet 32, Elpárolgási hőmérséklet , 20 beszívó gáz hőmérséklet, Mellékhűtés 0K Kiegészítők CU kondenzáló egységekhez RES CAR Karterfűtés CON ACQ Vízhűtéses kondenzátor PRO TRM Hővédelem FQD Frekvencia meghajtó VVE BCO BESTCOP kondenzátor ventilátor fordulatszám szabályzó FRS CND Kondenzátor korrózió elleni védelem VVE PRS Nyomásvezérelt kondenzátor ventilátor fordulatszám szabályzó FRS EVP Elpárologtató korrózió elleni védelem VVE TER Hőmérséklet vezérelt kondenzátor ventilátor fordulatszám szabályzó IMB FUM Fertőtlenítés az ISPM15 szerint PRS LPF LP-alacsony nyomás kapcsoló (fix kalibrálás) PRS VNT Kondenzátor ventilátor nyomáskapcsoló SEP ASP Szívóoldali folyadék leválasztó PRS HPR HP-magasnyomás kapcsoló automatikus újraindítás SEP OIL Olajleválasztó MON TEN Feszültség monitor VEN RAD Radiál típusú kondenzátor ventilátorok INS SEM Egyszerű alacsony zajszintű ház REG POT Kompresszorteljesítmény szabályozó INS DOP Továbbfejlesztett alacsony zajszintű ház SOL LIQ Folyadék oldali mágnesszelep QUA ELE Teljesítmény vezérlő doboz mágneskapcsolóval További berendezések és speciális kiegészítők kérésre elérhetők 70

71 CU Sorozat Hűtőközeg áramlási diagram és fő komponensek SCO SGL SCO PL VAL CMP CMP CR Jelmagyarázat: LRC FLT SVA VNC M CND OSGL PH VNC M CND CMP: kompresszor SCO: szervizszelep SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló SVA: biztonsági szelep LRC: folyadék gyűjtőtartály CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep OSGL: olaj nézőüveg Rajzok és méretek CU4 CU5 A A B C B C (mm) 4. keret 5. keret A B C

72 CC Sorozat Multi kompresszoros csoportaggregát scroll/digitális scroll és hermetikus dugattyús kompresszorokkal Általános jellemzők: Normal hűtés teljesítmény: 7,2 kw - 26 kw Mélyhűtés teljesítmény: 6,6 kw - 12 kw Környezeti hőmérséklet tartomány: R134A a, R 449A, R448A, R452A R407F, R 407A Copeland scroll/digitális scroll, Tecumseh és Maneurop dugattyús hermetikus kompresszorok További típusok, márkák és teljesítmények kérésre elérhetők Körülmények: MT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -10 LT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -35 CC scroll CC hermetikus Standard konfiguráció Alapkeret változat: Az alapkeret hajtott és előre festett acéllemezből, teljesen zárt kerettel, egyszerű hangszigetelő anyaggal és rezgéselnyeléssel Alátámasztók (CC standard) Alap hűtőrendszer: A kompresszorok (3 vagy 4) párhuzamosan csatlakoztatva, egy beszívó és egy kinyomó vezetékkel. Minden kompresszor elzáró szeleppel felszerelt a beszívó és a kinyomó vezetéken. A kompresszorok rezgéselnyelő alátámasztókkal rögzítve a keretre. Az olaj kiegyenlítő rendszer egy olajleválasztóból és kiegyenlítő csatlakozóból áll, amelyek a kompresszor olaj nézőüveg csatlakozásra szereltek. A felszerelt kompresszorok számától függően egy vagy két olajszint kijelző, a kiegyenlítő csatlakozásra rögzítve. A hűtőrendszer folyadék gyűjtőtartályokkal van felszerelve, több tartály esetén a beszerelés párhuzamosan történik a biztonsági szeleppel, cserélhető szárítószűrővel, folyadékszint riasztással, folyadék nézőüveggel és elzáró szelepekkel. A beszívó vezetéken egy mechanikus cserélhető kazettaszűrő található. Kompresszorok: CC-E: Scroll kompresszor CC-ED: Digitális scroll kompresszor CC-H: Hermetikus dugattyús kompresszor (Tecumseh vagy Maneurop) Kiegészítők A hűtőrendszer elemei: Általános magasnyomás kapcsoló, állítható és automatikus visszaállítással Általános alacsony nyomás kapcsoló, állítható és automatikus visszaállítással Vészhelyzeti alacsony nyomás kapcsoló, állítható és automatikus visszaállítással Alacsony nyomás kapcsolók minden kompresszorhoz, vészhelyzeti, állítható és automatikus visszaállítással Magasnyomás kapcsolók a kondenzátor ventilátorok szabályozásához, állítható és automatikus visszaállítással Alacsony nyomású szonda, a teljesítményszabályozó beszívó vezetéken Magas nyomás mérő Alacsony nyomás mérő Integrált kondenzátorral vagy anélkül Elektromos panel Standard áramelosztás Leválasztó kapcsoló Kompresszor védelem, túlterhelés elleni motorvédelemmel, ventilátor biztosítékokkal, termo érintkezők minden ventilátorhoz Kiegészítő 230 volt áramkör 400V/230V átalakítóval XC440C elektromos kártya IP55 szellőztető ventilátor Az ajtón egy elektromos kártya és 4 lámpa található: vészjelző (gomb + lámpa), ventilátorblokk, magas nyomás kapcsolóblokk, alacsony nyomás Kapcsolóblokk és kiválasztó a kompresszorok be/ki kapcsolásához. Kondenzáció szabályozás nyomáskapcsolókkal: 1 nyomáskapcsoló minden 2 ventilátorhoz, standard 2 nyomás A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. INSRD Zárt keret dupla rétegű hangszigetelő anyaggal RIC. LIQ. Nagy méretű folyadék gyűjtőtartály AC&R Mechanikus olaj kiegyenlítő rendszer olaj tartalékkal, olajszűrővel, nyomáscsökkentő szeleppel CFF Kompresszor hangszigetelő TRAXOIL Elektromos olajszint szabályzás ELC.C EWCM XC1000D EWCM9100 elektromos kártya INSRD Zárt keret dupla rétegű hangszigetelő anyaggal FQD Frekvencia meghajtó További berendezések és speciális kiegészítők kérésre elérhetők 72

73 CC Sorozat Hűtőközeg áramlási diagram és fő komponensek CND DSC LQD SGL FLT SCT PL/PH PL/PH PL/PH PL/PH LRC CMP PO PO PO PO CMP CMP CMP Suction liquid separator (optional) Jelmagyarázat: CMP: kompresszor SCO: szervizszelep SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló SVA: biztonsági szelep LRC: folyadék gyűjtőtartály FLT: szárítószűrő VAL: elzáró szelep OSGL: olaj nézőüveg CND: kondenzátor csatlakozó DSC: kinyomó csatlakozó LQD: folyadék csatlakozó SCT: beszívó csatlakozó Rajzok és méretek CC1 keret CC2 keret CC3 keret (mm) 1. keret 2. keret 3. keret A B C Méretek kérésre Különböző speciális keretek és méretek kérésre elérhetők 73

74 CC Sorozat Multi kompresszoros csoportaggregátok Félhermetikus kompresszorokkal Általános jellemzők: Normal hűtés teljesítmény: 25 kw kw Mélyhűtés teljesítmény: 13 kw kw Környezeti hőmérséklet tartomány: R134A a, R 449A, R448A, R452A R407F, R 407A Dugattyús Félhermetikus kompresszorok Bitzer, Dorin, Frascold, Copeland stream További típusok, márkák és teljesítmények kérésre elérhetők Körülmények: MT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -10 LT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -35 CC fél-hermetikus Standard konfiguráció Alapkeret változat: Az alapkeret hajtott és festett acéllemezből készült, csavarokkal rögzítve, amelyekre az alkatrészek felszerelhetők. Alap hűtőrendszer: A kompresszorok (3 vagy 4) párhuzamosan csatlakoztatva, egy beszívó és egy kinyomó vezetékkel. Minden kompresszor elzáró szeleppel felszerelt a beszívó és a kinyomó vezetéken. A kompresszorok rezgéselnyelő alátámasztókkal rögzítve a keretre. Az alacsony hőmérsékletű kompresszorokhoz ventilátorok tartoznak. Az olaj kiegyenlítő rendszer egy Olajleválasztóból és kiegyenlítő csatlakozóból áll, amelyek a kompresszor olaj figyelőüveg csatlakozásra szereltek. A felszerelt kompresszorok számától függően egy vagy két olajszint kijelző, a kiegyenlítő csatlakozásra rögzítve. A hűtőrendszer folyadék gyűjtőtartályokkal van felszerelve, több tartály esetén a beszerelés párhuzamosan történik a biztonsági szeleppel, cserélhető szárítószűrővel, folyadékszint riasztással, folyadék figyelőüveggel és elzáró szelepekkel. A beszívó vezetéken egy mechanikus cserélhető kazettaszűrő található. Kompresszorok: CC- B Bitzer CC- D Dorin CC- C Copeland stream CC- R Frascold A hűtőrendszer elemei: Általános magasnyomás kapcsoló, állítható és automatikus visszaállítással Általános alacsony nyomás kapcsoló, állítható és automatikus visszaállítással Olajnyomás kapcsoló az összes kompresszorhoz Vészhelyzeti alacsony nyomás kapcsoló, állítható és automatikus visszaállítással Alacsony nyomás kapcsolók minden kompresszorhoz, vészhelyzeti, állítható és automatikus visszaállítással Magasnyomás kapcsolók a kondenzátor ventilátorok szabályozásához, állítható és automatikus visszaállítással (a nyomáskapcsoló 2 ventilátort vezérel; több mint 4 kondenzátor ventilátor esetén a beszerelhető nyomáskapcsolók maximális száma 4) Alacsony nyomású szonda, a teljesítményszabályozó beszívó vezetéken Magas nyomás mérő Alacsony nyomás mérő Elektromos panel Standard áramelosztás Leválasztó kapcsoló Kompresszor védelem, túlterhelés elleni motorvédelemmel, ventilátor biztosítékokkal, termo érintkezők minden ventilátorhoz Kiegészítő 230 volt áramkör 400V/230V átalakítóval XC440C elektromos kártya IP55 szellőztető ventilátor Az ajtón egy elektromos kártya és 4 lámpa található: vészjelző (gomb + lámpa), ventilátorblokk, magas nyomás kapcsolóblokk, alacsony nyomás Kapcsolóblokk és kiválasztó a kompresszorok be/ki kapcsolásához Kondenzáció szabályozás nyomáskapcsolókkal: 1 nyomáskapcsoló minden 2 ventilátorhoz, standard A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. Kiegészítők INSRD Zárt keret dupla rétegű hangszigetelő anyaggal RIC. LIQ. Nagy méretű folyadék gyűjtőtartály AC&R Mechanikus olaj kiegyenlítő rendszer olaj tartalékkal, olajszűrővel, nyomáscsökkentő szeleppel FREON Hűtőközeg töltet TRAXOIL Elektromos olajszint szabályzás ELC.C EWCM XC1000D EWCM9100 elektromos kártya INSRD Zárt keret dupla rétegű hangszigetelő anyaggal CR1 CR1 teljesítmény szabályozó CFF Kompresszor hangszigetelő CR2 CR2 teljesítmény szabályozó FQD Frekvencia meghajtó CAP Teljesítményfokozattal szabályozott kompresszorok További berendezések és speciális kiegészítők kérésre elérhetők 74

75 CC Sorozat Hűtőközeg áramlási diagram és fő komponensek CND DSC LQD SGL FLT SCT PL/PH PL/PH PL/PH PL/PH LRC CMP PO PO PO PO CMP CMP CMP Suction liquid separator (optional) Jelmagyarázat: CMP: kompresszor SCO: szervizszelep SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló SVA: biztonsági szelep LRC: folyadék gyűjtőtartály FLT: szárítószűrő VAL: elzáró szelep OSGL: olaj nézőüveg CND: kondenzátor csatlakozó DSC: kinyomó csatlakozó LQD: folyadék csatlakozó SCT: beszívó csatlakozó Rajzok és méretek CC1 keret CC2 keret CC3 keret CC4 keret CC5 keret (mm) 1. keret 2. keret 3. keret A B C Méretek kérésre Különböző speciális keretek és méretek kérésre elérhetők 75

76 CM Sorozat Multi kompresszoros kondenzáló egység scroll/digitális scroll kompresszorokkal Általános jellemzők: Normal hűtés teljesítmény: 10,5 kw kw Mélyhűtés teljesítmény: 7,5 kw - 48,5 kw Környezeti hőmérséklet tartomány: R134A a, R 449A, R448A, R452A R407F, R 407A Copeland scroll és digitális scroll kompresszorok További típusok, márkák és teljesítmények kérésre elérhetők Körülmények: MT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -10 LT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -35 CM Scroll Standard konfiguráció Alapkeret változat: Az alapkeret előre festett acéllemezből készült, az egység 1 vagy 2 oldalára helyezett függőleges kondenzátorral és ventilátorokkal (2, 3, 4 vagy 5) a keret felső lemezére helyezve. A kompresszorok a kondenzátor oldaltól különálló szellőző hangszigetelt rekeszben találhatók. A rekesz egyszerű hangszigeteléssel rendelkezik (SMP). Alap hűtőrendszer: A kompresszorok (3 vagy 4) párhuzamosan csatlakoztatva, egy beszívó és egy kinyomó vezetékkel. Minden kompresszor elzáró szeleppel felszerelt a beszívó és a kinyomó vezetéken. A kompresszorok rezgéselnyelő alátámasztókkal rögzítve a keretre. Az olaj kiegyenlítő rendszer egy Olajleválasztóból és kiegyenlítő csatlakozóból áll, amelyek a kompresszor olaj figyelőüveg csatlakozásra szereltek. A felszerelt kompresszorok számától függően egy vagy két olajszint kijelző, a kiegyenlítő csatlakozásra rögzítve. A hűtőrendszer folyadék gyűjtőtartályokkal van felszerelve, több tartály esetén a beszerelés párhuzamosan történik a biztonsági szeleppel, cserélhető szárítószűrővel, folyadékszint riasztással, folyadék figyelőüveggel és elzáró szelepekkel. A beszívó vezetéken egy mechanikus cserélhető kazettaszűrő található. Kompresszorok: CC-E: Scroll kompresszor CC-ED: Digitális scroll kompresszor A hűtőrendszer elemei: Általános magasnyomás kapcsoló, állítható és automatikus visszaállítással Általános alacsony nyomás kapcsoló, állítható és automatikus visszaállítással Vészhelyzeti alacsony nyomás kapcsoló, állítható és automatikus visszaállítással Alacsony nyomás kapcsolók minden kompresszorhoz, vészhelyzeti, állítható és automatikus visszaállítással Alacsony nyomású szonda, a teljesítményszabályozó beszívó vezetéken Magas nyomás mérő Alacsony nyomás mérő Standard elektromos panel Standard áramelosztás Leválasztó kapcsoló Kompresszor védelem, túlterhelés elleni motorvédelemmel, ventilátor biztosítékokkal, termo érintkezők minden ventilátorhoz Kiegészítő 230 volt áramkör 400V/230V átalakítóval XC440C elektromos kártya Négy riasztási jel: vészhelyzet (gomb + lámpa, ventilátorblokk, magas nyomás kapcsolóblokk, alacsony nyomás kapcsolóblokk). Elektromos sebességszabályozó kondenzátor ventilátorhoz nyomásmérővel a háromfázisú ventilátorokhoz és hőmérséklet mérővel a mono fázisú ventilátorokhoz + bypass Az elektromos panel az egység elejének felső részén, vízszintesen elhelyezve, az 1, 2 és 3 panel lemezekben, szellőztető ventilátor és dupla ajtó a 4, 5, 6 és 7 kereteken. Kiegészítők INSRD Zárt keret dupla rétegű hangszigetelő anyaggal RIC. LIQ. Nagy méretű folyadék gyűjtőtartály AC&R Mechanikus olaj kiegyenlítő rendszer olaj tartalékkal, olajszűrővel, nyomáscsökkentő szeleppel CFF Kompresszor hangszigetelő TRAXOIL Elektromos olajszint szabályzás ELC.C EWCM XC1000D EWCM9100 elektromos kártya INSRD Zárt keret dupla rétegű hangszigetelő anyaggal FQD Frekvencia meghajtó További berendezések és speciális kiegészítők kérésre elérhetők 76 A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére.

77 CM Sorozat Hűtőközeg áramlási diagram és fő komponensek CFN CFN CFN CFN CFN CND LIQ SGL FLT SUC PL/PH PL/PH PL/PH PL/PH LRC SLS Suction liquid separator (optional) PO PO PO CMP CMP CMP CMP PO Jelmagyarázat: CMP: kompresszor SCO: szervizszelep SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló SVA: biztonsági szelep LRC: folyadék gyűjtőtartály CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep OSGL: olaj nézőüveg LQD: folyadék csatlakozó SCT: beszívó csatlakozó Rajzok és méretek CM1_2_3 A B C CM4 CM5_6_7 A A C B B C (mm) 1. keret 2. keret 3. keret 4. keret 5. keret 6. keret 7. keret A B C

78 CM Sorozat Multi kompresszoros kondenzáló egység félhermetikus kompresszorokkal Általános jellemzők: Normal hűtés teljesítmény: 48 kw kw Mélyhűtés teljesítmény: 20 kw - 85 kw Környezeti hőmérséklet tartomány: R134A a, R 449A, R448A, R452A R407F, R 407A Dugattyús Félhermetikus kompresszorok Bitzer, Dorin, Frascold, Copeland stream További típusok, márkák és teljesítmények kérésre elérhetők Körülmények: MT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -10 LT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -35 Általános leírás: CM fél-hermetikus CM_4 Alapkeret változat: Az alapkeret hajtott és festett acéllemezből készült, csavarokkal rögzítve, amelyekre az alkatrészek felszerelhetők. Alap hűtőrendszer: A kompresszorok (3 vagy 4) párhuzamosan csatlakoztatva, egy beszívó és egy kinyomó vezetékkel. Minden kompresszor elzáró szeleppel felszerelt a beszívó és a kinyomó vezetéken. A kompresszorok rezgéselnyelő alátámasztókkal rögzítve a keretre. Az alacsony hőmérsékletű kompresszorokhoz ventilátorok tartoznak. Az olaj kiegyenlítő rendszer egy Olajleválasztóból és kiegyenlítő csatlakozóból áll, amelyek a kompresszor olaj figyelőüveg csatlakozásra szereltek. A felszerelt kompresszorok számától függően egy vagy két olajszint kijelző, a kiegyenlítő csatlakozásra rögzítve. A hűtőrendszer folyadék gyűjtőtartályokkal van felszerelve, több tartály esetén a beszerelés párhuzamosan történik a biztonsági szeleppel, cserélhető szárítószűrővel, folyadékszint riasztással, folyadék figyelőüveggel és elzáró szelepekkel. A beszívó vezetéken egy mechanikus cserélhető kazettaszűrő található. Kompresszorok: CC- B Bitzer CC- D Dorin CC- C Copeland stream CC- R Frascold A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. A hűtőrendszer elemei: Általános magasnyomás kapcsoló, állítható és automatikus visszaállítással Általános alacsony nyomás kapcsoló, állítható és automatikus visszaállítással Olajnyomás kapcsoló az összes kompresszorhoz Vészhelyzeti alacsony nyomás kapcsoló, állítható és automatikus visszaállítással Alacsony nyomás kapcsolók minden kompresszorhoz, vészhelyzeti, állítható és automatikus visszaállítással Elektromos sebességszabályozó kondenzátor ventilátorhoz nyomásmérővel a háromfázisú ventilátorokhoz és hőmérséklet mérővel a mono fázisú ventilátorokhoz + bypass Alacsony nyomású szonda, a teljesítményszabályozó beszívó vezetéken Magas nyomás mérő Alacsony nyomás mérő Elektromos panel Standard áramelosztás Leválasztó kapcsoló Kompresszor védelem, túlterhelés elleni motorvédelemmel, ventilátor biztosítékokkal, termo érintkezők minden ventilátorhoz Kiegészítő 230 volt áramkör 400V/230V átalakítóval XC440C elektromos kártya IP55 szellőztető ventilátor Az ajtón egy elektromos kártya és 4 lámpa található: vészjelző (gomb + lámpa), ventilátorblokk, magas nyomás kapcsolóblokk, alacsony nyomás Kapcsolóblokk és kiválasztó a kompresszorok be/ki kapcsolásához Kiegészítők INSRD Zárt keret dupla rétegű hangszigetelő anyaggal RIC. LIQ. Nagy méretű folyadék gyűjtőtartály AC&R Mechanikus olaj kiegyenlítő rendszer olaj tartalékkal, olajszűrővel, nyomáscsökkentő szeleppel CFF Kompresszor hangszigetelő TRAXOIL Elektromos olajszint szabályzás ELC.C EWCM XC1000D EWCM9100 elektromos kártya INSRD Zárt keret dupla rétegű hangszigetelő anyaggal FQD Frekvencia meghajtó További berendezések és speciális kiegészítők kérésre elérhetők 78

79 CM Sorozat Hűtőközeg áramlási diagram és fő komponensek CFN CFN CFN CFN CFN CND LIQ SGL FLT SUC PL/PH PL/PH PL/PH PL/PH LRC SLS Suction liquid separator (optional) PO PO PO CMP CMP CMP CMP PO Jelmagyarázat: CMP: kompresszor SCO: szervizszelep SGL: nézőüveg PL: LP kapcsoló PH: HP kapcsoló SVA: biztonsági szelep LRC: folyadék gyűjtőtartály CND: kondenzátor VNC: kondenzátor ventilátormotor FLT: szárítószűrő VAL: elzáró szelep OSGL: olaj nézőüveg LQD: folyadék csatlakozó SCT: beszívó csatlakozó Rajzok és méretek CM1_2_3 A B C CM4 CM5_6_7 A A C B B C (mm) 1. keret 2. keret 3. keret 4. keret 5. keret 6. keret 7. keret A B C

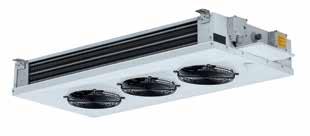

80 Elpárologtató sorozat Elpárologtatók termosztatikus expanziós szeleppel vagy anélkül különböző alkalmazásokhoz és hűtőközegekhez Általános jellemzők: LT/Normal hűtés teljesítmény: 0,5-213 kw Környezeti/hűtőkamra hőmérséklet tartomány: Hűtőközegek: R134A a, R 449A, R448A, R452A R407F, R 407A Lamella távolság: 3 mm-től 11 mm-ig Lamella anyaga: Alumínium Cső anyaga: Réz Körülmények: MT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -10 LT: Környezeti hőmérséklet: 35 Elp. Hőmérséklet: -35 Típusok Mennyezeti elpárologtató Két oldalra kifúvás Dobozos kialakítás Opciók: Csak elpárologtató Elpárologtató + EEV/TEV Elpárologtató + EEV/TEV + elektromos szabályzó Kiegészítők Elektromos leolvasztás fűtés Forró gázos leolvasztás Csepptálca fűtés Ventilátorkeret fűtés Nagy hatékonyságú EC ventilátorok Vezetékek az érintkeződobozban Szelepek és szabályozás AISI 304, AISI 316 borda anyagok AISI 304, AISI 316 cső anyagok Burkolat rozsdamentes acélból (inox) A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. Méretek A B D E C mm A B C D E Két oldalra kifúvás E Dobozos D mm A B C D E HEU HEU HEU HEU HEU SKC SKC SKC SKC

81 Elpárologtató sorozat Mennyezeti Dobozos Két oldalra kifúvó Mennyezeti mm A B C Beszerelési diagram A mm A B B 200 Mennyezeti elpárologtató A B mm A B

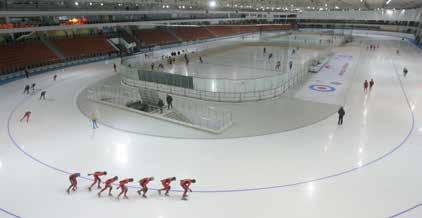

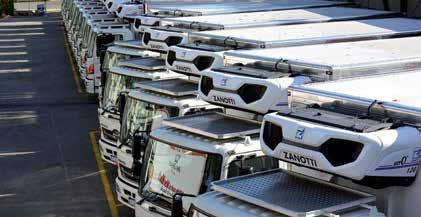

82 További terméksorozatok Egyéb Termékek Raktérhűtés A Zanotti különböző rendszereket kínál a friss és fagyasztott termékek hűtött szállításához kis- és közepes méretű járműveken. A nagyméretű járművekkel történő hűtött szállításhoz a Zanotti monoblokk és panelre szerelt dízel egységeket kínál (Un0 sorozat). Ipari termékcsalád A Zanotti ipari termékválasztéka nagyméretű hűtőrendszereket tartalmaz logisztikai központokhoz és hűtött tárolási megoldásokat az élelmiszeripar, vendéglátás és petrolkémiai iparágak számára. Számos sport és szabadidős létesítmény, mint korcsolyapályák vagy beltéri téli sport központok, a Zanotti hűtési technológiát használja. 82

83 További terméksorozatok Egyéb termékek áttekintése Modell Hűtőközeg Teljesítmény tartomány 0 º 0,43-7,4 kw Kis oldalfali monoblokk AS-R Standard hűtőközeg MT: R134a, LT: R452A További hűtőközegek kérésre elérhetők. -20 º 0,75-7,4 kw P 1,5-7,4 kw Nagy oldalfali monoblokk RS Standard hűtőközeg MT: R134a, LT: R452A További hűtőközegek kérésre elérhetők. 0 º -20 º 0,75-22 kw 1,5-37 kw Nagy monoblokk mélyhűtéshez PRS CBX Közvetlen felszerelés a falba Standard hűtőközeg MT: R134a, LT: R452A További hűtőközegek kérésre elérhetők. -40 º P 5,5-18,5 kw 1,5-7,4 kw Standard hűtőközegek: Nyitott keretű kondenzáló egységek Bitzer félhermetikus kompresszorral ZH R134a, R407H, R449A További hűtőközegek kérésre elérhetők Félhermetikus Bitzer kompresszor Folyadék gyűjtőtartály biztonsági szeleppel a PED egységekhez. Kérésre számos további opció és kiegészítő elérhető. -10 º -30 º 2,3 kw - 44 kw 1,5 kw - 31,5 kw Nagy monoblokk mélyhűtéshez CBX PBX Vezetékcsatlakozás Standard hűtőközeg MT: R134a, LT: R452A További hűtőközegek kérésre elérhetők. -40 º P kw kw -40 º Teljesítmény elpárologtatási hőm. P tápcsatlakozás A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. 83

84 További terméksorozatok Egyéb termékek áttekintése Modell Hűtőközeg Teljesítmény tartomány 0 º 0,4-7,4 kw Kisméretű kétblokkos egység dobozos elpárologtatóval DBS MT: R134a, LT: R452A, R407F További hűtőközegek kérésre elérhetők. -20 º 0,7-11 kw 0 º 0,75-30 kw Közepes méretű kétblokkos egység dobozos elpárologtatóval MT: R134a, LT: R452A, R407F További hűtőközegek kérésre elérhetők. -20 º 1,1-44,5 kw DBD -40 º 5,5-56 kw Közepes méretű kétblokkos egység dobozos elpárologtatóval MT: R134a, LT: R452A, R407F További hűtőközegek kérésre elérhetők. P 2,2-60 kw CDB PDB -40 º Teljesítmény elpárologtatási hőm. P tápcsatlakozás A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. 84

85 Egyéb termékek áttekintése További terméksorozatok Modell Hűtőközeg Teljesítmény tartomány Kisméretű mono- és kétblokkos szezonális kondicionáló egység hús és sajt érlelési eljárásokhoz SAS Standard hűtőközeg: MT: R134a További hűtőközegek kérésre elérhetők. +12 º 0,7-5,5 kw Nagyméretű gabona feldolgozás és szezonális kondicionáló R404A - R407F 0 º 7,5-37 kw DUK -5 º 19,4-197 kw Vízhűtéses folyadékhűtő Standard hűtőközeg: MT: R134a, R449A -10 º 16,3-165,2 kw ZC -15 º 13,3-86 kw -20 º 10,6-69,1 kw Nagyméretű mono- és kétblokkos szezonális kondicionáló egység hús és sajt érlelési eljárásokhoz Standard hűtőközeg: MT: R134a További hűtőközegek kérésre elérhetők. +12 º 1,5-36,8 kw UAV -40 º Teljesítmény elpárologtatási hőm. P tápcsatlakozás A műszaki kiválasztáshoz, árakhoz, kiegészítőkhöz és kiszállítási idők megtekintéséhez használja a Zanotti szoftvert és lépjen kapcsolatba műszaki osztályunkkal. Örömmel állunk rendelkezésére. 85

86 Teljesítmény táblázat A kondenzáló egység sorozat teljesítménytáblázatai A teljesítménytáblázat alapján kiválaszthatja az igénynek és körülményeknek megfelelő egységet. A pontos kiválasztásért és az éves energiafogyasztásra és szezonális energiateljesítményi mutatóra (SEER) vonatkozó további részletekért, kérjük, használja a Zanotti termékválasztó szoftvert és lépjen kapcsolatba a helyi Daikin kereskedéssel. 86

87 Teljesítmény táblázat CU-U kondenzációs terméksorozat Tecumseh hermetikus kompresszorral R134a Egységkód GCU-E 1006U U U U U U U U U01 Tev Ta 20 Komp. Típus CAJ4476Y CAJ4492Y CAJ4511Y CAJ4513Y FH4518Y TAG4528Y TAG4534Y TAG4543Y TAG4547Y Egység teljesítmény X R452A Egységkód HCU-D 1010U U U U U U U01 Tev Ta 20 Komp. Típus CAJ2432Z CAJ2440Z CAJ2446Z CAJ2464Z FH2480Z TFH2511Z nn Egység teljesítmény nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 87

88 Teljesítmény táblázat CU-H kondenzációs terméksorozat Maneurop hermetikus kompresszorral R134a Egységkód GCU-E 2018H H H H H H H H H H H01 Tev Ta 20 Komp. Típus MTZ22 MTZ28 MTZ32 MTZ36 MTZ40 MTZ50 MTZ64 MTZ80 MTZ100 MTZ125 MTZ160 Egység teljesítmény X X R452A Egységkód HCU-D 2013H H H H01 Tev Ta 20 Komp. Típus NTZ068 NTZ096 NTZ108 NTZ136 Egység teljesítmény Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 88

89 Teljesítmény táblázat CU-E kondenzációs terméksorozat Copeland scroll kompresszorral R134a Egységkód GCU-E 2035E E E E E E E E E E01 Tev Ta 20 Komp. Típus ZB26 ZB29 ZB38 ZB45 ZB48 ZB57 ZB66 ZB76 ZB95 ZB114M Egység teljesítmény X X X R407F Egységkód HCU-J 2030E E EH0 2050E E E E E E01 Tev Ta 20 Komp. Típus ZF09 ZF11 ZF13 ZF15 ZF18 ZF25 ZF34 ZF41 ZF49 Egység teljesítmény X X X X X X X X X X X X X X X X X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 89

90 Teljesítmény táblázat CU-E kondenzációs terméksorozat Copeland scroll kompresszorral R449A Egységkód GCU-B 2023E E E EH0 3050E E E E E E01 Tev Ta 20 Komp. Típus ZB18 ZB21 ZB26 ZB29 ZB38 ZB45 ZB48 ZB57 ZB66 ZB76 Egység teljesítmény X X X X X X X X X X X X X X X X X X X X X X X X X X R449A Egységkód HCU-B 2030E E E E E E E E E01 Tev Ta 20 Komp. Típus ZF09 ZF11 ZF13 ZF15 ZF18 ZF25 ZF34 ZF41 ZF49 Egység teljesítmény X X X X X X X X X X X 4798 X X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 90

91 Teljesítmény táblázat CU-ED kondenzációs terméksorozat Copeland digitális scroll kompresszorral R134a Egységkód GCU-E 2040ED ED ED ED ED01 Tev Ta 20 Komp. Típus ZBD29 ZBD38 ZBD45 ZBD57 ZBD76 Egység teljesítmény ZBD X X R449 Egységkód GCU-B 2030ED ED ED ED ED01 Tev Ta 20 Komp. Típus ZBD21 ZBD29 ZBD38 ZBD45 ZBD57 Egység teljesítmény X X X X X X X X X X X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 91

92 Teljesítmény táblázat CU-B kondenzációs terméksorozat Bitzer fél-hermetikus kompresszorral R134a Egységkód GCU-E 1010B B B B B B B B B B01 Tev Ta 20 Komp. Típus 2HES-1Y 2GES-2Y 2FES-2Y 2EES-2Y 2DES-2Y 2CES-3Y 4EES-4Y 4DES-5Y 4CES-6Y 4TES-9Y Egység teljesítmény X 9964 X R134a Egységkód GCU-E 4120B B B B B B B B B01 Tev Ta 20 Komp. Típus 4PES-12Y 4NES-14Y 4JE-15Y 4HE-18Y 4GE-23Y 6JE-25Y 6HE-28Y 6GE-34Y 6FE-44Y Egység teljesítmény X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 92

93 Teljesítmény táblázat CU-B kondenzációs terméksorozat Bitzer fél-hermetikus kompresszorral R449A Egységkód GCU-B 1005B B B B B B B B B01 Tev Ta 20 Komp. Típus 2KES-05Y 2JES-07Y 2HES-2Y 2GES-2Y 2EES-3Y 2DES-3Y 2CES-4Y 4FES-5Y 4DES-5Y Egység teljesítmény X X X X 3840 X X X X X X X X R449A Egységkód GCU-B 3055B B B B B B B B B01 Tev Ta 20 Komp. Típus 4DES-7Y 4CES-6Y 4TES-9Y 4TES-12Y 4PES-15Y 4JE-15Y 4NES-20Y 4HE-25Y 4GE-30Y Egység teljesítmény X X X X X X X X X X X X X X X X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 93

94 Teljesítmény táblázat CU-B kondenzációs terméksorozat Bitzer fél-hermetikus kompresszorral R449A Egységkód HCU-B 1007B B B B B B B B B01 Tev Ta 20 Komp. Típus 2JES-07Y 2HES-1Y 2GES-2Y 2FES-2Y 2DES-2Y 4FES-3Y 4DES-5Y 4CES-6Y 4TES-9Y Egység teljesítmény X 1211 X 2509 X X X X R449A Egységkód HCU-B 4120B B B B B B B01 Tev Ta 20 Komp. Típus 4PES-12Y 4NES-14Y 4HE-18Y 4GE-23Y 6JE25Y 6HE-28Y 6GE-34Y 6FE-44Y Egység teljesítmény X X X X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 94

95 Teljesítmény táblázat CI-LT inverteres twin kondenzációs terméksorozat Bitzer fél-hermetikus kompresszorral R134a Egységkód GCI-E 4040E L L L L L01 Tev Ta 20 Komp. Típus Egység teljesítmény 2DES-2Y 2EES-2Y 4FES-3Y 2DES-2Y 4EES-4Y 4FES-3Y 4CES-6Y 4DES-5Y 4VES-7Y 4CES-6Y 4TES-9Y 4VES-7Y R407F Egységkód GCI-J 4070L L L01 Tev Ta 20 Komp. Típus Egység teljesítmény 4EES-4Y 4FES-3Y 4DES-4Y 4FES-4Y 4CES-6Y 4DES-5Y X X X X X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 95

96 Teljesítmény táblázat CI-LT inverteres twin kondenzációs terméksorozat Bitzer fél-hermetikus kompresszorral R449A Egységkód GCI-B 4046L L L L L L01 Tev Ta 20 Komp. Típus Egység teljesítmény 2FES-3Y 2GES-2Y 4EES-3Y 4FES-3Y 2DES-3Y 2EES-3Y 4FES-5Y 2CES-4Y 4EES-6Y 4FES-5Y 4DES-7Y 4EES-6Y X X X X 45 X X X X X X X X X X X X X X X X X X X R449 Egységkód HCI-B 4100L01B 4120L01B 4150L01 Tev Ta 20 Komp. Típus Egység teljesítmény 4EES-4Y 4FES-3Y 4DES-5Y 4EES-4Y 4CES-6Y 4DES-5Y X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 96

97 Teljesítmény táblázat CU-T twin kondenzációs terméksorozat Copeland scroll kompresszorral R134a Egységkód GCU-E 4080T T T T T T T01 Tev Ta 20 Komp. Típus 2x ZB30 2x ZB38 2x ZB45 2x ZB48 2x ZB57 2x ZB66 2x ZB76 Egység teljesítmény X X X R407F Egységkód HCU-J 4100T T T T T T01 Tev Ta 20 Komp. Típus 2x ZF15 2x ZF18 2x ZF25 2x ZF34 2x ZF41 2x ZF49 Egység teljesítmény X X X X 45 X X X X X X X X X X X X X X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 97

98 Teljesítmény táblázat CU-T twin kondenzációs terméksorozat Copeland scroll kompresszorral R449A Egységkód GCU-B 4046T T T T T T01 Tev Ta 20 Komp. Típus 2x ZB19 2x ZB21 2x ZB26 2x ZB29 2x ZB38 2x ZB45 Egység teljesítmény X X X X X X X X X X X X X X X X X X X X X R449A Egységkód HCU-B 4100T T T T T01 Tev Ta 20 Komp. Típus 2x ZB15 2x ZF18 2x ZF25 2x ZF34 2x ZF41 Egység teljesítmény X X X X X X X X X X X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 98

99 Teljesítmény táblázat CU-T twin kondenzációs terméksorozat Copeland scroll kompresszorral R134a Egységkód GCU-E 4040L L L L L01 Tev Ta 20 Komp. Típus 2x 2DES-2Y 2x 4FES-3Y 2x 4EES-4Y 2x 4CES-6Y 2x 4VES-7Y Egység teljesítmény R407F Egységkód HCU-J 4080L L L01 Tev Ta 20 Komp. Típus 2x 4EFS-4Y 2x 4DES-5Y 2x 4CES-6Y Egység teljesítmény X X X X X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 99

100 Teljesítmény táblázat CU-L twin kondenzációs terméksorozat Bitzer fél-hermetikus kompresszorral R449A Egységkód GCU-B 4046L L L L L01 Tev Ta 20 Komp. Típus 2x 2FES-3Y 2x 2EES-3Y 2x 2DES-3Y 2x 4FES-5Y 2x 4EES-6Y Egység teljesítmény X X X 40 X X X X X 45 X X X X X X X X X X 45 X X X X X X X X X X X R407F Egységkód HCU-B 4100L L L01 Tev Ta 20 Komp. Típus 2x 4EES-4Y 2x 4DES-5Y 2x 4CES-6Y Egység teljesítmény X 9948 X 45 X X X X 6821 X X Beszívó gáz hőmérséklet 20, Folyadék mellékhűtés 0K, Ta: Környezeti hőmérséklet, Tev: Elpárolgási hőmérséklet További kompresszor márkákról, feltételekről vagy hűtőközegekről tekintse meg a termékválasztó szoftvert és érdeklődjön a helyi Daikin kereskedésben X: Nincs elérhető adat, kérjük, lépjen kapcsolatba a helyi Daikin irodával 100

101 Szerviz Daikin Szerviz Az energiamegtakarítás nem csupán az energiahatékony berendezések beszerzéséből vagy beszereléséből áll, folyamatosan optimális feltételekkel kell működtetni. A megfelelő karbantartás és szerviz a maximális teljesítmény biztosításának alapvető elemei. Biztos benne, hogy a szűrők tiszták és az elemek hibátlanul működnek? Helyesek a beállítások? A Daikin tervezői csapat folyamatosan rendszereink energiahatékonyságának növelésén dolgozik. A Daikin Service mindenben támogatást nyújt a berendezések hatékony működéséhez, optimalizált üzembe helyezéssel és indítással, rendszeres és megelőző karbantartással, távfelügyelettel, a berendezések teljesítményének javításával, illetve költséghatékony frissítésekkel, és a legújabb technológiák előnyeinek alkalmazásával. Ezek bármelyike a komfort csökkenését eredményezheti. Előfordulhat, hogy nem érzékeli azonnal a különbséget, de legkésőbb év végén, az energiaszámla fizetésekor biztosan érzékelhető lesz. Optimalizálás és frissítések 24 / 7 Intelligens távfelügyelettel Frissítés / optimalizálás Tartsa berendezéseit kifogástalan állapotban Karbantartási csomagok Beszerelési támogatás Üzembe helyezés Alkatrészek és javítások Cserealkatrészek Javítási szolgáltatás 101

102 Szerviz E-Parts Keresse meg a megfelelő alkatrészt Daikin egységéhez, ellenőrizze a rendelkezésre állást és rendelje meg online. Mindezt néhány egyszerű lépésben. Előnyök Gyors kezelés Ingyenes szállítás 24 /7 elérhetőség Rugalmas kiszállítás Valós idejű rendelkezésre állás Regisztráljon most az E-Parts szolgáltatás használatára Hozzon létre hozzáférést saját maga és munkatársai számára. - Lépjen a my.daikin.eu oldalra. - Töltse le a regisztrációs űrlapot - Töltse ki - Es küldje vissza ben a helyi Daikin irodához Mindig elérhető Az E-Parts és a cserealkatrész adatbázis hozzáférési hivatkozását az üzleti portálunkon találja: Daikin Academy Az általunk nyújtott szolgáltatások minőségének és hatékonyságának biztosításához folyamatosan fejlesztjük munkatársaink tudását és képzettségét. Képzésben részesülnek a legújabb műszaki fejlesztésekről és szerviz eljárásokról. A Daikin Central Europe támogatást nyújt partnereinknek és szakembereinknek a szerviz minőség és hatékonyság lehető legmagasabb szinten tartásához. Ezért partnereinknek és szakembereinknek számos műszaki képzést biztosítunk. Képzéseink két különböző üzleti igényt és célcsoportot céloznak: Műszaki szerviz termék képzések Ezek a képzések szerviz technikusoknak és a Daikin termékeket beszerelő, üzembe helyező és szervizelő kivitelezőknek szólnak. A Daikin közvetlen ügyfelei számára érhetők el (a Daikintól vásárló üzleti vállalkozások). Termék alkalmazási szemináriumok A képzések célcsoportja a HVAC rendszerek tervezői és értékesítői, a rendszerek helyes tervezéséről és a Daikin termékek alkalmazásáról nyújt tájékoztatást. ACADEMY Central Europe Szeretne többet tudni arról, hogyan javíthatja szolgáltatásait? Látogasson el a weboldalra további részletekért a Daikin képzésekre vonatkozóan és kérje munkatársaink segítségét! 102

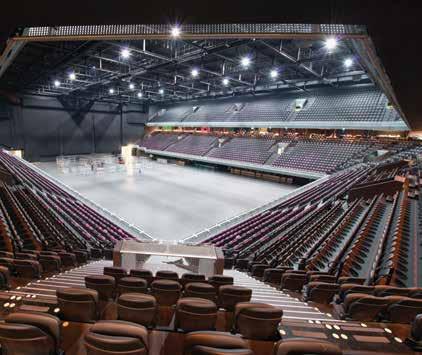

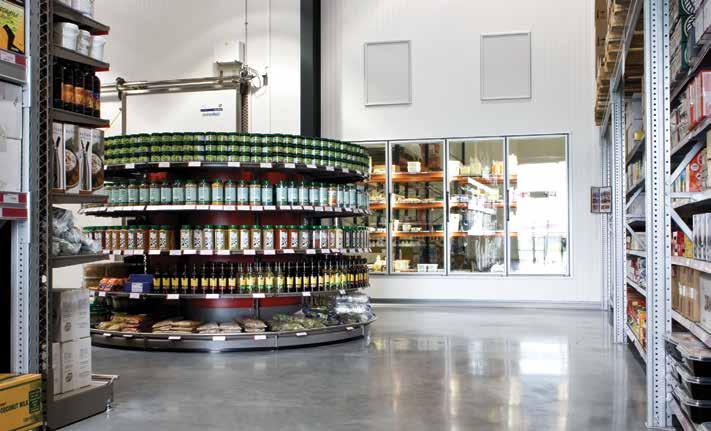

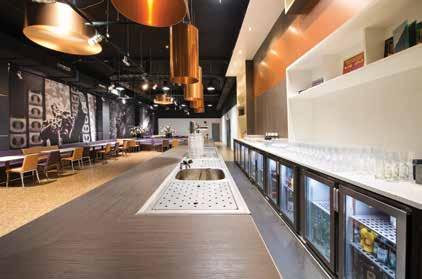

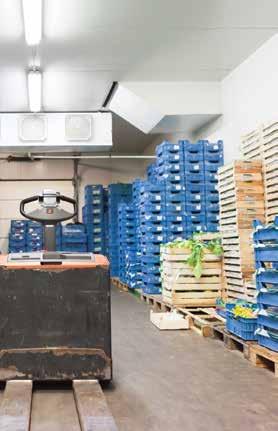

103 Élelmiszer elosztó központ Multi ZEAS hűtő egységek Hűtő bútorok Rendezvényterem Hűtőház 103

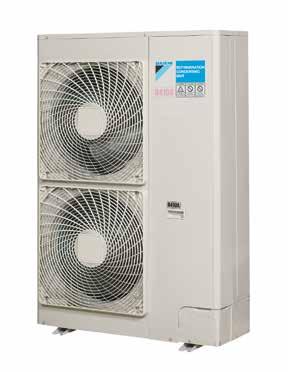

104 Daikin Mini-ZEAS - Az ideális megoldás kisteljesítményű hűtőberendezés alkalmazásokhoz Magas hatékonyságú kondenzáló egységek (inverteres és economiser technológia) Alacsony energiaköltségek Nagyon kompakt kivitel - Kis helyigény és tömeg Egyszerű telepítés - Plug & Play megoldás Alacsony zajszint (éjszakai üzemmód) Daikin Hungary Kft Fehérvári út 84/a, H-1117 Budapest, Hungary Tel.: 0036/1/ Fax: 0036/1/ office@daikin.hu A Daikin termékek forgalmazói: Jelen kiadvány csupán tájékoztatási célokat szolgál, és semmilyen kötelezettségvállalást nem jelent a Daikin Europe N.V. / Daikin Central Europe HandelsGmbH részéről. A Daikin Europe N.V. / Daikin Central Europe HandelsGmbH az információs füzet tartalmát aktuális legjobb tudásának megfelelően állította össze. Az itt bemutatott termékek és szolgáltatások teljességére, megbízhatóságára, illetve adott célnak való megfelelésére vonatkozóan nem vállal semmiféle kifejezett vagy nem kifejezett garanciát. A termékek műszaki jellemzői előzetes bejelentés nélkül változhatnak. A Daikin Europe N.V. / Daikin Central Europe HandelsGmbH kifejezetten elutasít az információs füzet használatából, és/vagy értelmezéséből eredő minden közvetlen vagy közvetett, a lehető legszélesebb értelemben vett károsodást. A teljes tartalom a Daikin Europe N.V. szerzői jogvédelme alatt áll. Hűtőberendezés árlista januári verzió A nyomtatási hibákért nem vállalunk felelősséget és a modell változtatások jogát fenntartjuk
