TERMÉKKATALÓGUS almeva Hungary Kft. Kémény ventilátorok EXODRAFT. Érvényes től Az árak HUF-ban. Distributed by

Átírás

1 TERMÉKKATALÓGUS 2018 almeva Hungary Kft. Distributed by Érvényes től Az árak HUF-ban

2

3 TARTALOM KÉMÉNY VENTILÁTOROK, SZABÁLYOZÓK ÉS KIEGÉSZÍTŐK Legyen megfelelő kéményhuzata! Javaslataink Ventilátorok gázkazánhoz Ventilátorok gázkandallókhoz Ventilátorok szilárd tüzelésű készülékekhez RS Műszaki adatai RS Hangadatai RS Kapacitás ábrák RSV Műszaki adatai RSV Hangadatai RSV Kapacitás ábrák RSHT Műszaki adatai RSHT Hangadatai RSHT Kapacitás ábrák KÉMÉNYVENTILÁTOROK SZILÁRD TÜZELÉSŰ KANDALLÓKHOZ ÉS KÁLYHÁKHOZ KÉMÉNYVENTILÁTOROK GÁZTÜZELÉSŰ KANDALLÓKHOZ ÉS KAZÁNOKHOZ KÉMÉNYSZABÁLYOZÓK GÁZ-, OLAJ- VAGY BIOMASSZA TÜZELÉSŰ KAZÁNOKHOZ ÉS TÖBBEMELETES ÉPÜLETEKHEZ KARIMÁK, KIEGÉSZÍTŐK A SZERELÉSHEZ DRAFTBOOSTER VENTILLÁTOR AZ ÖN KÉMÉNYÉHEZ HŐVISSZANYERŐ RENDSZER

4 KÉMÉNY VENTILÁTOROK, SZABÁLYOZÓK ÉS KIEGÉSZÍTŐK Legyen megfelelő kéményhuzata! Az Exodraft a mesterséges kéményhuzat technológiában világelső. Az évek során tökéletesítettük ismereteinket és szaktudásunkat, ezáltal problémák széles skáláját tudjuk megoldani ezen a speciális szakterületen. Rendszereink közös jellemzője, hogy hatékonyak és tartósak ezzel egyidejűleg mind az emberek, mind a környezet profitál belőle. Az Exodraft mesterséges kéményhuzat rendszerek fejlett technológián alapulnak, a biztonságos és egyszerű funkcionalitásra összpontosítva. Milyen típusú és nagyságú kémény ventilátort válasszak? Fontos, hogy a megfelelő típusú és nagyságú venilátort és ehhez a megfelelő kiegészítőket válasszuk. A kémény ventilátor rendszer a következőket foglalja magába: Kémény ventilátor Szabályozó (a kémény ventilátornak megfelelő) Kapcsoló Fedőlap rozsdamentes acél kéményhez Szükség esetén kiegészítők a szabályozóhoz Örommel segítünk a megfelelő típusú kémény ventilátor kiválasztásában, kérésre megtervezzük Önnek az adott követelményeknek megfelelően. Javaslataink: Ventilátorok gázkazánhoz Gázkazánokhoz általában az RSV160 RSV450 vagy RS255 és RS285 típusú ventilátorok felelnek meg. A tüzelőanyag típusától függően használhatók még az RS009 RS016 vagy RSV009 RSV016 típusok is. Kaszkád beépítésnél mindenképp az EBC24 típusú szabályozókat és szükség esetén azok kiegészítőit kell használni. Egykazános rendszerekhez az EBC10 vagy EBC24 szabályozó típusokat javasoljuk. Amennyiben segítségre vagy tervezésre van szüksége, forduljon hozzánk bizalommal. Ventilátorok gázkandallókhoz Ezeknél négyféle típus: RHG, RSHG, RSG és RSVG használható. Ezek mind huzat mérő rendszerrel vannak felszerelve, amelyek az EFC21 és EBC24 szabályozókkal garantálják, hogy a kéményhuzat csökkenése esetén sem kerül gáz a lakótérbe. A gáz visszaáramlás esetén automatikusan kikapcsol, amennyiben a kéményhuzat mértéke a beállított érték alá esik. Az EFC21 és EBC24 szabályozók CE minősítéssel rendelkeznek. Amennyiben segítségre vagy tervezésre van szüksége, forduljon hozzánk bizalommal. 4

5 KÉMÉNY VENTILÁTOROK, SZABÁLYOZÓK ÉS KIEGÉSZÍTŐK Ventilátorok szilárd tüzelésű készülékekhez Ezekhez a készülékekhez a os nagyságú, RS és RSV típusú ventilátorok alkalmazhatók. Az RS típus vízszintes, az RSV típus függőleges égéstermék-kivezetésű. Mindkettő axiális rotorlapáttal felszerelt, amelyek megkönnyítik a korom eltávolítását. Az RS típushoz egy négyzet alaplap tartozik gyárilag, de nyolcszögletű alaplappal is tudjuk szállítani. A szabályozók különböző mértékben automatizált fokozatban érhetők el az EFC16 és EFC35 típusú kézi szabályozásútól egészen a teljes mértékben automata EFC18 vagy EW41 típusokig. Amennyiben a kémény a tetőgerinc felett végződik, mind az RS és RSV típusok használhatóak. Az erős szélnek kitett területeken az RSV típus használatát javasoljuk. Amennyiben a kémény a tetőgerinc alatt végződik vagy az épület nádfedeles, használjon függőleges égéstermékkivezetésű RSV típust, hogy az égésterméket felfelé terelje. Az alábbi táblázatban találja az adott nagyságú kandallókhoz és fatüzelésű kályhákhoz javasolt ventilátorokat. A táblázat tájékoztató jellegű. Amennyiben tervezésre van szüksége, forduljon hozzánk bizalommal. Kémény Nyitott kandalló Zárt fatüzelésű kályha / kandalló betét Tűztér** Tűztér** 150 mm mm 200 mm mm 250 mm mm 300 mm mm * Amennyiben a kéménynyílás nagyobb, mint a ventilátor alaplapja, alkalmazhat karimát vagy esetlegesen nagyobb ventilátort. ** A tűztér nagysága A. egyoldalon nyitott: terület = a h (m 2 ) B. sarki beszerelésű: terület = 0,8 (a+b) h (m 2 ) max 0,3 m 2 max 0,5 m 2 max 0,8 m 2 max 1,2 m 2 max 0,15 m 2 RSV12/RS12 RSV14/RS RSV9/RS9 RSV9/RS9 RSV12/RS12 RSV14/RS14 RSV146 RSV9/RS9 RSV9*/RS9 RSV12/RS12 RSV12/RS12 RSV14/RS14 RSV9*/RS9 RSV9*/RS9* RSV12*/RS12 RSV12*/RS12 RSV14/RS14 RSV9*/RS9* Feltételek A kémény magassága: 2 8 m Könyökök: max 2 90 Semmilyen egyéb szellőztetés vagy füstcső a h b a h 5

6 KÉMÉNY VENTILÁTOROK, SZABÁLYOZÓK ÉS KIEGÉSZÍTŐK RS Műszaki adatai C D A E B Modell Motor adatai Súly Átmérő (mm) rpm V Amp kw* kg A B C D E RS ,3 0, RS ,3 0, RS ,6 0, RS ,2 0, RS ,4 0, RS ,8 0, * Energiafogyasztás 20 szobahőmérsékleten A fenti ventilátor modellek RPM-je állítható Motorvédő IP minősítése IP54 F szigetelési osztály Az RS009 és az RS012 ventilátorok nyolcszögletű alaplappal is szerelhető, speciálisan kör alakú kéményekhez. RS Hangadatai Zajszintek külső környezetben Lw (db) az ISO 3744-nek megfelelően mért Modell Lw (db) Lp 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz db (A) RS RS RS RS Tolerancia +/- 3 db Lw = hanghatás szintje db (referencia: 1 pw) Lp = hangnyomás szintje db (A) 10 m-re a ventilátortól fél szférikus hangeloszlással Lp (5 m) = Lp (10 m) + 6 db Lp (20 m) = Lp (10 m) - 6 db 6

7 KÉMÉNY VENTILÁTOROK, SZABÁLYOZÓK ÉS KIEGÉSZÍTŐK RS Kapacitás ábrák Az alábbi kapacitás ábra csak illusztráció. A pontos számításokhoz vegye fel a kapcsolatot a legközelebbi Exodraft forgalmazóval. Ps [Pa] RS016 RS014 RS012 RS009 Ps [Pa] RS RS m 3 /h m 3 /h l/s l/s Típus RS09 RS12 RS14 RS16 RS255 RS285 Teszt cső átmérők 160 mm 200 mm 250 mm 315 mm 200 mm 250 mm 1400 rpm-nél FIGYELEM: A kapacitás ábrák 20 C-os füstgáz hőméréskleten mért értékeket mutatnak. A ventilátorok kapacitása eltér a füstgáz hőmérsékletének változásával. A következő egyenlettel számítható a kapacitás: Ps 20 = Ps t t Ps = statikus nyomás t = hőmérséklet C-ban mérve Példa: Rendszerigény: Választott ventilátor: 500 m 3 /h és 90 Pa 180 C-on 500 m 3 /h és 139 Pa 20 C-on 7

8 KÉMÉNY VENTILÁTOROK, SZABÁLYOZÓK ÉS KIEGÉSZÍTŐK RSV Műszaki adatai E A D C B Modell Motor adatai Súly Átmérő (mm) rpm V Amp kw* kg A B B C C D E RSV ,14 0, RSV ,35 0, RSV ,8 0, RSV ,8 0, RSV ,4 0, RSV ,4 0, RSV ,8 0, RSV ,8 0, RSV ,6 0, * Energiafogyasztás 20 szobahőmérsékleten A fenti ventilátor modellek RPM-je állítható Motorvédő IP minősítése IP54 F szigetelési osztály RSV Hangadatai Zajszintek külső környezetben Lw (db) az ISO 3744-nek megfelelően mért Modell Lw (db) 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz RSV RSV RSV RSV RSV RSV RSV RSV RSV Tolerancia +/- 3 db Lw = hanghatás szintje db (referencia: 1 pw) Lp = hangnyomás szintje db (A) 10 m-re a ventilátortól fél szférikus hangeloszlással Lp db (A) Lp (5 m) = Lp (10 m) + 6 db Lp (20 m) = Lp (10 m) - 6 db 8

9 KÉMÉNY VENTILÁTOROK, SZABÁLYOZÓK ÉS KIEGÉSZÍTŐK RSV Kapacitás ábrák Az alábbi kapacitás ábra csak illusztráció. A pontos számításokhoz vegye fel a kapcsolatot a legközelebbi Exodraft forgalmazóval. Ps [Pa] RSV012 RSV RSV016 RSV m 3 /h FIGYELEM: A kapacitás ábrák 20 C-os füstgáz hőméréskleten mért értékeket mutatnak. A ventilátorok kapacitása eltér a füstgáz hőmérsékletének változásával. A következő egyenlettel számítható a kapacitás: Ps 20 = Ps t t Ps = statikus nyomás t = hőmérséklet C-ban mérve l/s Ps [Pa] RSV250 RSV200 RSV160 RSV315 RSV m 3 /h l/s Típus RSV09 RSV12 RSV14 RSV16 RSV160 RSV200 RSV250 RSV315 RSV400 Teszt cső átmérők 160 mm 200 mm 250 mm 315 mm 160 mm 200 mm 250 mm 315 mm 400 mm 1400 rpm-nél Példa: Rendszerigény: Választott ventilátor: 500 m 3 /h és 90 Pa 180 C-on 500 m 3 /h és 139 Pa 20 C-on 9

10 KÉMÉNY VENTILÁTOROK, SZABÁLYOZÓK ÉS KIEGÉSZÍTŐK RSHT Műszaki adatai C D A E B Modell Motor adatai Súly Átmérő (mm) rpm V Amp kw* kg A B C D E RSHT ,4 0, RSHT ,6 0, RSHT ,2 0, RSHT ,8 0, * Energiafogyasztás 20 szobahőmérsékleten A ventilátor forgási sebessége fokozatmentesen állítható minden egyfázisú 230V verzión Motorvédő minősítése IP54 F szigetelési osztály RSHT Hangadatai Zajszintek külső környezetben Lw (db) az ISO 3744-nek megfelelően mért Modell Lw (dlw (db)) 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz RSHT RSHT RSHT Tolerancia +/- 3 db Lw = hanghatás szintje db (referencia: 1 pw) Lp = hangnyomás szintje db (A) 10 m-re a ventilátortól fél szférikus hangeloszlással Lp db (A) Lp (5 m) = Lp (10 m) + 6 db Lp (20 m) = Lp (10 m) - 6 db 10

11 KÉMÉNY VENTILÁTOROK, SZABÁLYOZÓK ÉS KIEGÉSZÍTŐK RSHT Kapacitás ábra Az alábbi kapacitás ábra csak illusztráció. A pontos számításokhoz vegye fel a kapcsolatot a legközelebbi Exodraft forgalmazóval. Ps [Pa] RSHT RSHT012 RSHT RSHT m 3 /h FIGYELEM: A kapacitás ábrák 20 C-os füstgáz hőméréskleten mért értékeket mutatnak. A ventilátorok kapacitása eltér a füstgáz hőmérsékletének változásával. A következő egyenlettel számítható a kapacitás: Ps 20 = Ps t t Ps = statikus nyomás t = hőmérséklet C-ban mérve Példa: Rendszerigény: Választott ventilátor: 600 m 3 /h és 32 Pa 180 C-on 600 m 3 /h és 50 Pa 20 C-on 11

12 KÉMÉNYVENTILÁTOROK SZILÁRD TÜZELÉSŰ KANDALLÓKHOZ ÉS KÁLYHÁKHOZ RS Vízszintes kibocsátás Kód Kémény ventilátor axiális lapáttal Árak (HUF) TTVRS009 RS V, 0.3 A TTVRS012 RS V, 0.3 A TTVRS014 RS V, 0.6 A TTVRS016 RS V, 1.2 A Kód Kémény ventilátor nyolcszögletű alaplappal Árak (HUF) TTVRS809 RS V, 0.3 A TTVRS812 RS V, 0.3 A RS nyolcszögletű alaplappal Kód Kémény ventilátor magas füstgáz hőmérésklethez Árak (HUF) TTVRHT09 RSHT V, 0.4 A TTVRHT12 RSHT V, 0.6 A TTVRHT14 RSHT V, 1.2 A TTVRHT16 RSHT V, 1.8 A RSHT RSV Függőleges kibocsátás Kód Kémény ventilátor axiális lapáttal Árak (HUF) TTVRV009 RSV V, 0.2 A TTVRV012 RSV V, 0.4 A TTVRV014 RSV V, 0.8 A TTVRV016 RSV V, 1.8 A Szabályozók szilárd tüzelésű kandallókhoz és kályhákhoz EFC16 EFC35 Kód Leírás Árak (HUF) TTVEFC16 Elektromos sebesség szabályzó EFC16, max 1.5 A TTVEFC35 Elektromos sebesség szabályzó EFC35, max 3.5 A, RSV16, RSV315 és RSV400-hoz TTVEFC18 Szabályozó rendszer sebességszabályozóval EFC18 és hőmérséklet érzékelővel, max 1.2A TTVEW41E Vezeték nélküli EW41 szabályozó rendszer hőmérséklet érzékelővel TTVEW41R Fokozott rádió-vevő egység EW41 Repeater EFC18 TTVEW41S EW41 szerelőkészlet acél csövekhez TTVEW41A EW41 fő hálózati adapter EW41 12

13 KÉMÉNYVENTILÁTOROK GÁZTÜZELÉSŰ KANDALLÓKHOZ ÉS KAZÁNOKHOZ RSVG Függőleges kibocsátás Kód RSVG Ventilátor centrifugális lapátkerékkel és beépített nyomáskapcsolóval Árak (HUF) TTVVG200 RSVG V, 0.4 A TTVVG250 RSVG V, 0.8 A TTVVG315 RSVG V, 1.8 A Vízszintes kibocsátás Kód Ventilátor centrifugális lapátkerékkel és beépített nyomáskapcsolóval Árak (HUF) TTVHG160 RHG V, 0.4 A RHG Kód Ventilátor axiális lapátkerékkel és beépített nyomáskapcsolóval Árak (HUF) TTVHG012 RSHG V, 0.3 A TTVHG014 RSHG V, 0.4 A RSHG RSG Falta épített Kód Falra szerelt ventilátor centrifugális lapátkerékkel és beépített nyomáskapcsolóval Árak (HUF) TTVSG125 RSG V, 0.3 A TTVSG150 RSG V, 0.2 A TTVSG200 RSG V, 0.4 A Szabályozók és hangtompítók gáztüzelésű kandallókhoz és kazánokhoz EFC21 EBC24 Kód Leírás Árak (HUF) TTVEFC21 EFC32 - Sebesség szabályozó üzembiztos felügyelettel gáztüzelésű kandallókhoz és kályhákhoz TTVEBC24 EBC24 - Állandó nyomás szabályozás XTP érzékelővel. Egy- és több kazán kaszkád kapcsolatához, egy- és kétfokozatú ill. modulációs égőkhöz. GASTEC által hitelesített TTVEFCBX EFC-BOX - Falra szerelt hátsó doboz EFC21-hez TTVSMG14 Egyedülalló szolenoid szelep ¼ gázhoz (15 kw-ig) SMG TTVSMG12 Egyedülalló szolenoid szelep ½ gázhoz (15 kw-tól) SMG TTVSL125 SLR Hangtompító RSG125-höz, L=280 mm TTVSL150 SLR Hangtompító RSG150-hez, L=280 mm TTVSL200 SLR Hangtompító RSG200-hoz, L=280 mm TTVSL206 SLR Hangtompító RSG200-hoz, L=600 mm

14 KÉMÉNYSZABÁLYOZÓK GÁZ-, OLAJ- VAGY BIOMASSZA TÜZELÉSŰ KAZÁNOKHOZ ÉS TÖBBEMELETES ÉPÜLETEKHEZ RSV Függőleges kibocsátás Kód Ventilátor centrifugális lapátkerékkel Árak (HUF) TTVRV160 RSV V, 0.4 A TTVRV200 RSV V, 0.4 A TTVRV250 RSV V, 0.8 A TTVRV315 RSV V, 1.8 A TTVRV400 RSV V, 2.6 A TTVRV403 RSV V, 3.5 A (60 Hz) TTVRV453 RSV V, 6.5 A (60 Hz) Vízszintes kibocsátás Kód Ventilátor centrifugális lapátkerékkel Árak (HUF) TTVRS255 RS V, 0.4 A TTVRS285 RS V, 0.8 A RS GSV Függőleges kibocsátás Kód Zsíradék ventilátor éttermekbe vagy grillekhez Árak (HUF) TTVSV315 GSV V, 1.8 A TTVSV400 GSV V, 2.9 A TTVGCB00 Zsíradék gyűjtő doboz TTVGCBF0 Csereszűrő zsíradék gyűjtő dobozhoz (GCB) Szabályozók kazánokhoz és többemeletes épületekhez Kód Leírás Árak (HUF) TTVEBC10 EBC10 - Állandó nyomás szabályozás XTP érzékelővel. Egy- és több kazán kaszkád kapcsolatához, egy- és kétfokozatú ill. modulációs égőkhöz EBC10 EBC24 TTVEBC24 EBC24 - Állandó nyomás szabályozás XTP érzékelővel. Egy- és több kazán kaszkád kapcsolatához, egy- és kétfokozatú ill. modulációs égőkhöz ES12 FRK TTVES012 TTVFM400 TTVFM450 Reléegység ES12 EBC20-hoz (4 kazánig). Több kazánhoz használjon további reléegységet Frekvenciaváltó FRK-015 RSV höz EBC24-gyel Frekvenciaváltó FRK-016 RSV höz EBC24-gyel

15 KARIMÁK, KIEGÉSZÍTŐK A SZERELÉSHEZ FR Karimák FR Kód TTVFR102 Négyzetes karima acél kéményhez Típus Átmérő ID (mm) 125 TTVFR TTVFR FR1 TTVFR TTVFR TTVFR TTVFR TTVFR TTVFR TTVFR FR2 TTVFR TTVFR TTVFR TTVFR20V 250 TTVFR TTVFR TTVFR TTVFR FR3 TTVFR TTVFR30V 250 TTVFR TTVFR30P 350 TTVFR TTVFR40V 250 TTVFR403 FR4 300 TTVFR30P 350 TTVFR30Z 400 mm Az alábbi kéményventilátorokhoz Árak (HUF) RSV009, RSV RSV012, RSV200, RS009, RS255, RSHT009 RSV014, RSV250, RS012, RS014, RS285, RSHT012, RSHT014 RSV016, RSV315, RS016, RSV400, RSV450, RSHT

16 KARIMÁK, KIEGÉSZÍTŐK A SZERELÉSHEZ FR-02 Karimák FR-02 Nyolcszögletű karima acél kéményhez Árak Átmérő ID Kód Típus mm Az alábbi kéményventilátorokhoz (HUF) (mm) TTVFR TTVFR TTVFR228 FR RS TTVFR TTVFR TTVFR TTVFR FR3-02 TTVFR RS TTVFR Kiegészítők a szereléshez FRxAFD SVD-RS RSD REP-AFB REPAFB3P REPSW2x16 RS esővédő RSV esővédő Kód Típus Leírás Az alábbi kéményventilátorokhoz Árak (HUF) TTVFR1IN FR1AFD RSV009, RSV TTVFR2IN FR2AFD Fedlap acél RSV012, RSV200, RS009, RS255, RSHT TTVFR3IN FR3AFD kéményhez RSV014, RSV250, RS012, RS014, RS285, RSHT012, RSHT TTVFR4IN FR4AFD RS016, RSV016, RSV315, RSV400, RSV450, RSHT TTVFR1BR FR1AFD-001 RSV009, RSV TTVFR2BR FR2AFD-001 Fedlap tégla RSV012, RSV200, RS009, RS255, RSHT TTVFR3BR FR3AFD-001 kéményhez RSV014, RSV250, RS012, RS014, RS285, RSHT012, RSHT TTVFR4BR FR4AFD-001 RS016, RSV016, RSV315, RSV400, RSV450, RSHT TTVDVS01 Rezgéscsillapítók karimákhoz ( ) TTVRSD01 RSD - Rezgéscsillapítási csavarok RS hez és RSV hez tégla kéményhez TTVREPAB REP-AFB - 2 pólusú szigetelt kapcsoló EFC16, EFC35, EBC10, EBC24 és EFC21-hez, konzolokkal TTVREP3P REPAFB3P - 3 pólusú szigetelt kapcsoló EFC16, EBC10, EBC24 és EFC21-hez, konzolok nélkül TTVREPSW REPSW2x16-4 pólusú szigetelt kapcsoló EFC18-hoz, konzolokkal TTVRC001 Esővédő RS009, RSHT009-hez TTVRC002 Esővédő RS012, RSHG012, RSHT012-höz TTVRC003 Esővédő RS014, RSHG014, RSHT014-hez TTVRC004 Esővédő RSV009, RSV160-hoz TTVRC005 Esővédő RSV012, RSV200, RSVG200-hoz TTVRC006 Esővédő RSV014, RSV250, RSVG250-hez

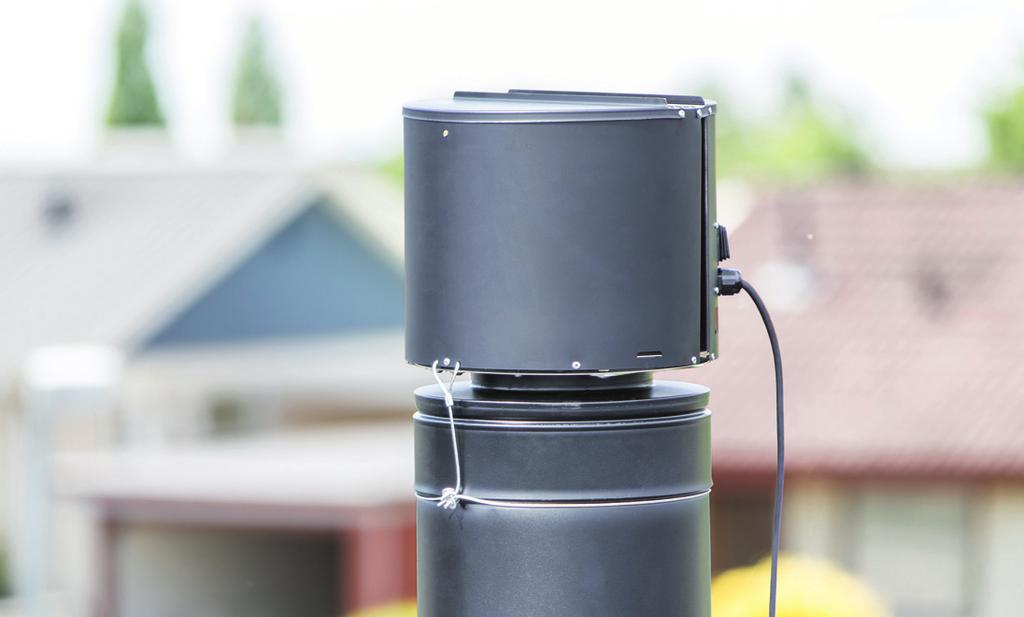

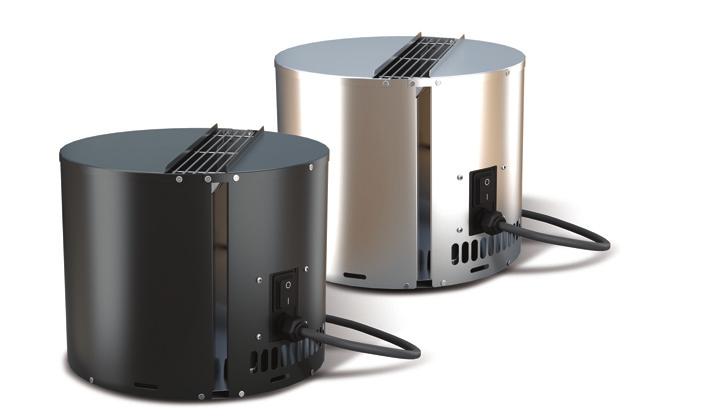

17 DRAFTBOOSTER VENTILLÁTOR AZ ÖN KÉMÉNYÉHEZ DRAFTBOOSTER VENTILLÁTOR AZ ÖN KÉMÉNYÉHEZ A kályha egyszerű begyújtása Miért a Draftbooostert válassza? A begyújtás nehézségeit általában a nem megfelelő kéményhuzat okozza. A Draftbooster lehetővé teszi a megfelelő huzatot, megkönnyítve ezzel a kályha begyújtását. A kéményben a huzatot a füst magas és a külső levegő alacsony hőmérséklete közti különbség idézi elő. Mivel a kémény a begyújtáskor hideg, a huzat nem mindig megfelelő, így a kályhában vagy kandallóban nehéz lehet úgy tüzet gyújtani, hogy ne jusson füst a helységbe. Mindig fontos, hogy a tüzelőanyag száraz legyen, illetve hogy aprófával kezdje a gyújtást. Ily módon a tűz hosszabban tart és elegendő huzatot idéz elő a kéményben. A Draftbooster kétféle verzióban érhető el: fekete és rozsdamentes acél Kód Név Feszültség Árak (HUF) TTVDB7B1 Draftbooster - fekete (DB7B01-006) 1x230 V, 0.27 A TTVDB7S1 Draftbooster - rozsdamentes acél (DB7S01-006) 1x230 V, 0.27 A TTVDB7RC* Draftbooster távirányító készlet ( ) * Tartalék alkatrész további 3 elektromos berendezés csatlakoztatásához 17

18 DRAFTBOOSTER VENTILLÁTOR AZ ÖN KÉMÉNYÉHEZ Tények a Draftbooster-ről MIKOR HASZNÁLJUK A DRAFTBOOSTER-T? Amikor nehézséget okoz a kályha begyújtása, a helységben füstöt érzékel vagy kormos a kályhaüveg, akkor nem megfelelő a kéményhuzat a megoldás a Draftbooster. HOL HASZNÁLHATJUK A DRAFTBOOSTER-T? Minden nem megfelelő huzatú kéményen mind acélvagy téglakéményeken, legfeljebb 220 mm átmérőig. MILYEN TÍPUSÚ KÁLYHÁKHOZ HASZNÁLHATÓ? A Draftbooster 3 8 kw névleges teljesítményű zárt fatüzelésű kályhákhoz vagy zárt kandalló betétekhez használható. HOGYAN KELL BESZERELNI? A Draftbooster-t hagyományos földelt aljzatba csatlakoztathatjuk és a csomagban levő távirányítóval működtethetjük. A Draftbooster előnyei KÖNNYŰ A BEGYÚJTÁS ÉS A TŰZIFA HOZZÁADÁSA A Draftbooster-rel könnyű a fatüzelésű kályhák begyújtása és további tűzifa hozzáadása sem probléma. KEVESEBB FÜST A Draftbooster jobb és tisztább égést biztosít, így teljesen kiélveztheti fatüzelésű kályháját. JOBB ÉGÉS A Draftbooster jobb és tisztább égést biztosít, így teljesen kiélveztheti fatüzelésű kályháját. GYORSABB MELEGEDÉS A Draftbooster-rel az égés jobb és a helység hamarabb felmelegszik. PLUG-AND-PLAY A Draftbooster-t könnyen telepítheti Ön is. Világszerte ez az első plug-and-play kémény ventillátor. Modell egységek Draftbooster - DB7 Beszerelés Függőlegesen Motor Árnyékolt pólus, H. oszt. Feszültség V Rev/m 2000 Current Amp 0,27 Energiafelhasználás kw 0,036 IP 24D Súly kg 3,2 mm (A) Ø266 Méretek mm (B) 230 mm (C) Ø140 Impedancia védett Igen Max. működési füstgáz hőmérséklet C 250 Max. füstgáz hőmérséklet álló helyz C Kapcsoló 2 Elektromos kábel csatlakozó 3 Motor 4 Rács / égéstermék-kivezetés 5 Ventilátor lapát 6 Fedlap 7 Fedlap záró szerkezet 8 Friss levegő bevezetés 9 Víz leersztő 18

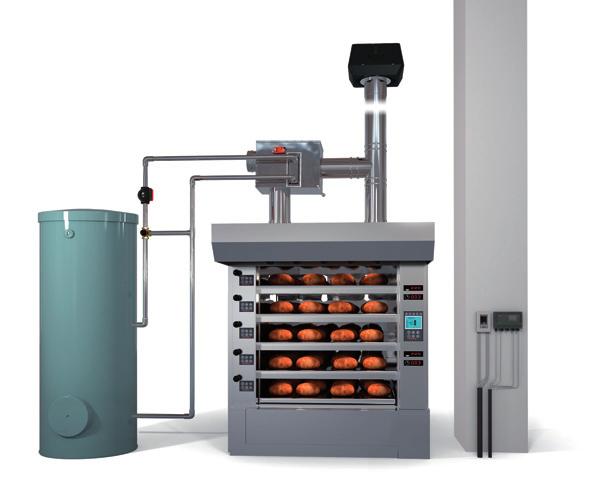

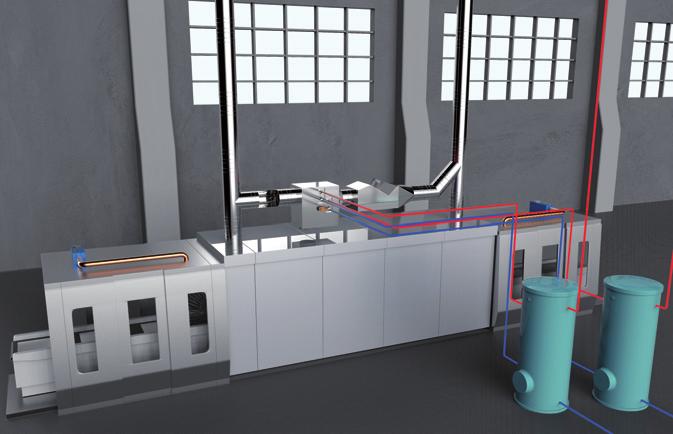

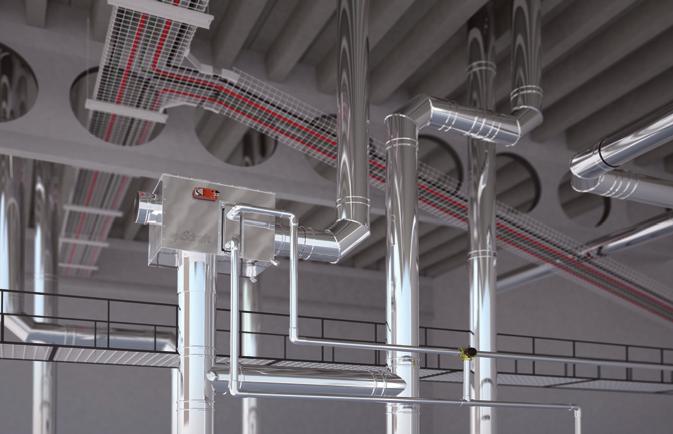

19 HŐVISSZANYERŐ RENDSZER Hővisszanyerő rendszer Az egyre növekvő energiaárak piacán középpontba kerülnek a az energia hatékony felhasználása és a kevesebb CO 2 kibocsátás, így teret nyer a füstgázban, gőzben, más hőt kibocsájtó rendszerben fellelhető jelentős mennyiségű energia kihasználása. A hővisszanyerés mindig jó ötlet olyan folyamatoknál,ahol a kéményből a hő különben a levegőbe kerül. A visszanyert hőt épületek fűtésére, meleg víz előállításra tudjuk hasznosítani. A technológia során keletkezett hőt az irodák fűtésére, a szociális blokkok fűtésére és meleg víz igényének kielégítésére tudjuk felhasználni. Illetve olyan technológiai folyamatokhoz, ahová rengeteg meleg vízre van szükség, pl: sörfőzdék és pékségek. Hővisszanyerési szintek A füstgáznál vagy más folyamathőnél általában % energia veszteség keletkezik. Az exodraft hővisszanyerési megoldással ennek a 80% a visszanyerhető. Más szóval 12 16% ban potenciálisan csökkenthető az a bevitt energia felhasználása és ennek megfelelően a CO 2 kibocsátás. A visszanyert energia hatékony felhasználása egy versenyképes árral kombinálva azt jelenti, hogy az exodraft hővisszanyerési megoldása rövid időn belül megtérül. Különleges számítások az Ön cége számára Az exodraft opticalc HR szimulációs szoftverrel speciális számításokat végzünk, hogy a hővisszanyerési megoldásba fektetve mennyi energiát takaríthat meg. Az exodraft opticalc HR továbbá a hővisszanyerés eredményeként a csökkentett CO 2 kibocsátásról is információt ad. 19
