1 TERMÉKEK MEGOLDÁSOK

2 Köszöntő Több mint 15 éves piaci tapasztalattal, beszállítóinkkal és vevőinkkel kialakított kiváló viszony eredményeként a megoldásokat adjuk partnereinknek! Cégünk 2002 novemberében alakult, kezdetben speciális fémtermékek forgalmazására. Az azóta eltelt időszakot a lendületes fejlődés folyamatossága jellemzi. A kezdő termékkörök kibővültek további ipari és más szektorokban használatos félkész és késztermékekkel, szolgáltatásokkal, komplett megoldások megvalósításával. Emellett a Közép- és Kelet-Európai régióban a jelenlétünk megteremtése bíztató terjeszkedési lehetőséget mutat. Fontosnak érezzük, hogy a térség minden országában képviseltessük magunkat, mindezt természetesen amellett, hogy termékeink minőségét megőrizzük és szolgáltatásaink körét folyamatosan bővítsük. Cégünk igyekszik a meglévő piacok megerősítése mellett, új termékekkel további szegmenseket és felhasználási irányokat elérni. Napjaink egyik legjelentősebb kihívása a lehetőségeink kiaknázása révén és az integrátori szerepen keresztül a kivitelezési terület felvállalása. A megnövekedett feladatokat tudásában és létszámában is komoly csapat látja el a központunkban, valamint a budapesti és szekszárdi telephelyeinken, illetve az osztrák vállalatunknál. Minden munkatársunk szakmailag teljesen felkészült, azonos területeken szerzett több éves külföldi, hazai és nemzetközi gyakorlattal. Cégünk legnagyobb részt olyan neves és elismert gyártók kizárólagos képviselete, akik Magyarországon nem termelnek és Európa vezető fémipari vállalatai közé tartoznak. Emellett természetesen elhivatottak vagyunk a hazai cégek irányába is, mivel a velük történő együttműködés révén segítjük egymást és partnereinket. A szerteágazó beszállítói hátterünk az összes termékkörünk esetében igen komoly gyártókapacitással rendelkezik, ami lehetővé teszi, hogy minden megrendelés esetén az optimális megoldást nyújtsuk a legkedvezőbb árfekvés és magas minőség mellett. Küldetésünket a következőképp fogalmaztuk meg. Az új kihívásoknak megfelelve komplex megoldásokat kívánunk adni a speciális és standard termékeken, azok konszignálásán, átalakításán, készre gyártásán, feldolgozásán, házhozszállításán keresztül a komplett kivitelezésig. Egy kézben legyen öszszefogva és ötvözve a különböző területek profijainak tudása komplett folyamattá és egy egész egységgé. Így közösen lehetünk: A GYÁRTÓK ÉS KIVITELEZŐK JOBB KEZE

3 TARTALOM Perforált lemezek Expandált lemezek Műgyanta rácsok Járórácsok Kerítésrendszerek Galambriasztó rendszerek Sütőipari fém termékek NATO drótok Hullámrácsok és ponthegesztett hálók Lemezprofilok és lépcsőfokok Acél termékek További termékek

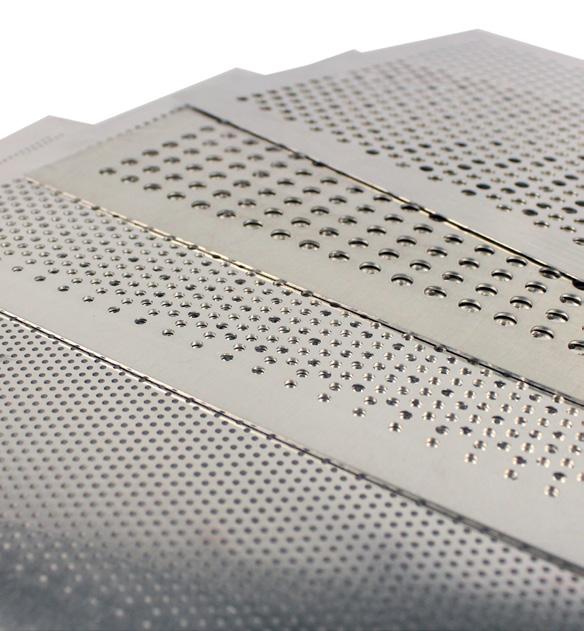

4 4 PERFORÁLT LEMEZEK

5 5 Korunk egyik olyan félkész terméke, amivel az élet szinte minden területén találkozhatunk. Legyen szó építészetről, gépgyártásról, mezőgazdaságról, vagy akár az élelmiszeriparról, mindenhol találkozhatunk a termékkel valamilyen formában. A perforált lemezek kialakítását tekintve számos lyukasztási lehetőséget kínálunk, igazodva ezzel partnereink igényeihez. Cégünk raktárról kínál szénacél, horganyzott, alumínium, rozsdamentes alapanyagú perforált lemezeket, amelyek vastagsága 0,5 5 mm közötti skálán mozog. A következő táblázatokban az aktuális, raktáron lévő lemezeink láthatók, amelyek az igények szerint folyamatosan változhatnak! Ezektől eltérő megoldások esetére a legjobb ajánlatért bátran keresse kollégáinkat! Felhasználási lehetőségek A perforált lemezek leggyakoribb előfordulása a teljesség igénye nélkül a következő szegmenseket érinti: ÉPÍTŐIPAR álmennyezetek, külső és belső korlátelemek, homlokzati burkolatok, zajvédő falak, szellőző rácsok, árnyékolók, kerítéselemek, KÜLSŐ- és BELSŐÉPÍTÉSZET esztétikai funkciót betöltő elemek, térelválasztók, üzletberendezések, utcabútorok, radiátor burkolatok, fénytechnika, KLÍMATECHNIKA hűtő és fűtőtestek burkolatai, szűrőbetétek, szellőzőrácsok, SZŰRÉSTECHNIKA folyadékszűrők, levegőszűrők, ÉLELMISZERIPAR söripari kellékek, tartályok, serlegek, rosták, GÉPIPAR gépburkolatok, védőburkolatok, esztétikai burkolatok, MEZŐGAZDASÁG daráló betétek, magtisztító rosták, kombájnrosták, szőlőprések, JÁRMŰIPAR kipufogódob betétek, hűtőrácsok, szűrőbetétek, alkatrész szállító konténerek. A perforációk széles választékát kör-, négyzet- és ovális lyukasztással, soros vagy átlós elrendezésben kínáljuk, ideértve a dekorációs típusúakat is. A standard perforált lemezektől eltérő, egyedi jellegűeket is legyártunk.

6 6 Alap lyukasztási típusok Kör lyukasztások RV RG RD Négyzet lyukasztások QV QG QD Egyéb alap lyukasztások Lvl lyukasztás arab mintás lyukasztás liliom mintás lyukasztás w t - lyukméret - osztás, azaz a lyuk középpontok távolsága

7 7 Speciális lyukasztási típusok Hatszög lyukasztás Ajakos körlyukasztás Ajakos hosszlyukasztás Reszelő lyukasztás Híd lyukasztás Kopoltyú lyukasztás Dombornyomás Triőr lemez

8 8 Felhasználási ötletek

9 9 Raktári lemezek ACÉL LEMEZEK - DC01/DD11 lyukasztás (lyukátmérő (mm) - osztás (mm)) vastagság (mm) táblaméret (mm) Dekor lemezek lóhere minta körrel x2000 arab minta 0,8 1000x2000 lóhere minta kör nélkül x2000 QG négyzet lyukasztású lemezek QG 5-7, x2000 QG x2000 QG x2000 QG ,5 1000x2000 QG x2000 QG ,5 1000x2000 QG x2000 QG x2000 QG x2000 QG ,5 1000x2000 QG x2000 RG kör lyukasztású lemezek RG 4, x2000 RV kör lyukasztású lemezek RV x2000 RV 1,25-2, x2000 RV 1,5-2, x2000 RV 2-3, x2000 RV 2-3,5 1,5 1000x2000 RV x2000 RV 3-5 1,5 1000x2000 RV x2000 RV x2000 RV 3,5-5, x2000 RV x2000 ACÉL LEMEZEK - DC01/DD11 lyukasztás (lyukátmérő (mm) - osztás (mm)) vastagság (mm) táblaméret (mm) RV kör lyukasztású lemezek RV 4-6 1,5 1000x2000 RV x2000 RV x2000 RV x2000 RV 5-8 1,5 1000x2000 RV x2000 RV x2000 RV x2500 RV 5-8 1,5 1250x2500 RV x2000 RV 6-9 1,5 1000x2000 RV x2000 RV x2000 RV x2000 RV x2000 RV x2000 RV ,5 1000x2000 RV x2000 RV x2000 RV x2000 RV x2000 RV ,5 1000x2000 RV x2000 RV x2000 RV x2000 RV x2000 RV ,5 1000x2000 RV x2000 RV x2000 Fenti táblázatban az aktuális, raktáron lévő lemezeink láthatók, amelyek az igények szerint folyamatosan változhatnak! További megoldások esetére a legjobb ajánlatért bátran keresse kollégáinkat!

10 10 Raktári lemezek ELŐHORGANYZOTT ACÉL LEMEZEK - DX51D lyukasztás (lyukátmérő (mm) - osztás (mm)) vastagság (mm) táblaméret (mm) RV kör lyukasztású lemezek RV 3-5 0, x2000 RV 5-8 0, x2000 RV x2000 RV 5-8 1,5 1000x2000 RV x2500 RV x2000 ALUMÍNIUM LEMEZEK - EN-AW 1050A QG négyzet lyukasztású lemezek QG x2000 QG x2000 RV kör lyukasztású lemezek RV x2000 RV x2000 RV 5-8 1,5 1000x2000 RV x2000 ROZSDAMENTES LEMEZEK lyukasztás (lyukátmérő (mm) - osztás (mm)) vastagság (mm) táblaméret (mm) QG négyzet lyukasztású lemezek QG x2000 QG x2000 QG ,5 1000x2000 QG x2000 QG ,5 1000x2000 QG x2000 RV kör lyukasztású lemezek RV 0,8-1,5 0,6 1000x2000 RV 1-2 0,8 1000x2000 RV x2000 RV 1,5-2, x2000 RV 2-3, x2000 RV x2000 RV 3-5 1,5 1000x2000 RV x2000 RV x2000 RV 5-8 1,5 1000x2000 RV x2000 RV x2000 RV x2000 RV ,5 1000x2000 RV x2000 RV ,5 1000x2000 RV x2000 Fenti táblázatban az aktuális, raktáron lévő lemezeink láthatók, amelyek az igények szerint folyamatosan változhatnak! További megoldások esetére a legjobb ajánlatért bátran keresse kollégáinkat!

11 11 Felhasználási példák Cafetto Ház korlátja Pécsett Audi szalon homlokzatburkolata Budapesten Erkély perforált lemezből Budapesten Dekor lyukasztás Dubaiban

12 12 Felhasználási példák Vasarely perforáció Homlokzatburkolat ovál lyukasztású lemezzel Enteriőr perforált lemezekkel Dekor lyukasztású kerítés kapu

13 13 Felhasználási példák Korlátelem festett perforált lemezből Lépcsőkorlát Faliújság Korlátelem a szegedi Vadasparkban

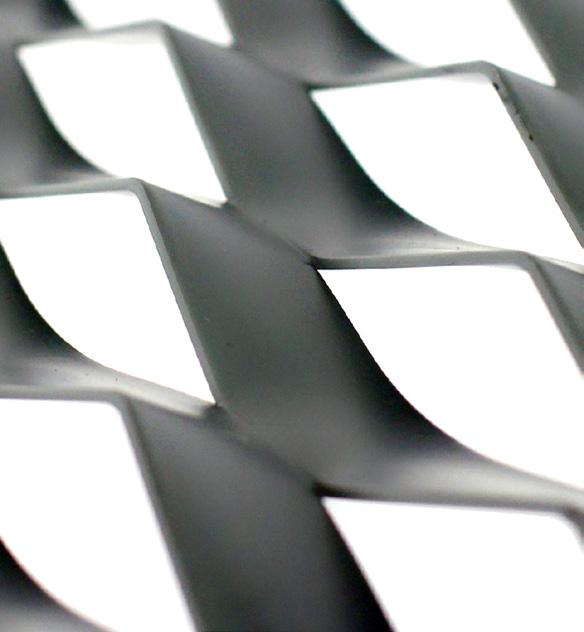

14 14 EXPANDÁLT LEMEZEK

15 15 Expandált lemezek Az expandált lemezek felhasználási lehetőségei az elmúlt évtizedben felértékelődtek. Míg a múltban főleg a műszaki területen - rácsok, szűrők stb.- használták ki a tulajdonságait, addig a jelenkor fémet ismét felfedező építészete és a gyártási lehetőségek fejlődése új lehetőséget teremtett. Az expandált lemez a modern stílus egyik meghatározó design építőelemévé vált. A szakmában gyakran használják rá az áttört, vagy terpesztett lemez kifejezést is. Cégünk az olasz Fratelli Mariani vállalat termékeinek kizárólagos képviselőjeként az igények legszélesebb skáláját is gond nélkül ki tudja elégíteni, ezen körbe tartozó gyártmányok előnyei: Fény és légáteresztő, légtechnikai, árnyékolástechnikai alkalmazásokra kiválóan használható. Gyártásakor hulladék nem keletkezik, amely környezetvédelmi szempontból egy jelentős erény. A 3 dimenziós kialakításnak, köszönhetően a szemhosszra merőleges irányban a lemez igen merev, így kiválóan alkalmas tartó funkciókra, illetve vastagabb lemeznél járófelületnek is. Ár-érték arányuk, kedveltté teszi a felhasználók részére.

16 16 Ipari expandált lemezek Az expandált lemez előállítása a fémlemez egyidejű lenyomása és nyújtása útján történik. Ez a folyamat különböző alakú nyílást képez az anyagban, amely szabad levegőáramot, fényt biztosít. Mikro expandált lemez Általában acélból, rozsdamentes acélból, alumíniumból, sárgarézből, rézből, műanyagból stb. készül. Néhány szokásos alkalmazása: kályhák hővédő elemeként, rácsként, szűrőburkolatként, hangszigetelő panel egységeként, hangszóró borításként stb. Rombusz szemű expandált lemez A rombusz szemű expandált lemez a legáltalánosabban felhasználható szemtípus. Papírszűrők tartólemezétől kezdve az álmennyezeti kazettákon át a korlátbetétekig, járófelületekig számtalan célra alkalmazható. Műszaki adatok DL DC Av Sp St szem hossz (mm) szem szélesség (mm) stég szélesség (mm) kiinduló lemezvastagság (mm) teljes lemezvastagság (mm) *A képek, rajzok nem méretarányosak!

17 17 Kör szemű expandált lemez A kör szemű expandált lemez legfőbb felhasználási területe a lég - és szűréstechnika. Műszaki adatok DL DC Av Sp St szem hossz (mm) szem szélesség (mm) stég szélesség (mm) kiinduló lemezvastagság (mm) teljes lemezvastagság (mm) Négyzet szemű expandált lemez A négyzet szemű expandált lemez legfőbb felhasználási területe a lég - és szűréstechnika. Műszaki adatok DL DC Av Sp St szem hossz (mm) szem szélesség (mm) stég szélesség (mm) kiinduló lemezvastagság (mm) teljes lemezvastagság (mm) *A képek, rajzok nem méretarányosak!

18 18 Hatszög szemű expandált lemez A hatszög szemű expandált lemez leginkább csúszásmentes járófelület, lépcső, vagy pihenő készítésénél használatos. Gépek melletti járdák, feljárók, padlók tipikus anyaga. Autópálya hidak légréseinek lefedésénél is alkalmazzák. Műszaki adatok DL DC Av Sp St szem hossz (mm) szem szélesség (mm) stég szélesség (mm) kiinduló lemezvastagság (mm) teljes lemezvastagság (mm) *A képek, rajzok nem méretarányosak! Híd légrés lefedés Csúszásmentes járófelület

19 19 Design expandált lemezek A MARIANItech márka termékei innovatív építészeti megoldásokat nyújtanak a homlokzatok kialakításánál. A fém expandált lemezt a már létező épületek felújításánál, vagy újak kialakításánál használják, mind magán, mind ipari környezetben. Új fényt, új burkolatot biztosítva ezzel a projekteknek. BERG A különleges hatszögletű szem kialakításának köszönhetően eleganciával borítja be az épületet. Az új vonalak és profilok eleganciával és eredetiséggel ruháznak fel bármilyen fajta struktúrát. Szemméret: 225 x 35 x 15 mm BIG BROADWAY A terek növekedésével egyre nagyobb méretű hálószemekre kell támaszkodni : itt jön a Big Broadway MARIANItech vonal. A Big Broadway alkalmas nagy méretű felületek lefedésére, anélkül, hogy elengedné identitásukat. Szemméret: 200x 73 x 25 mm BRERA Brera az egyik legmegfelelőbb expandált lemez az ötletei megvalósításához. A könnyedség, harmónia és szilárdság kombinációja egyedülállóvá varázsolja az épületeket. Szemméret: 85 x 30 x 11 mm *A képek nem méretarányosak!

20 20 BROADWAY A Broadway nyitja a nagyméretű szemek sorozatát, amely történelmet ír az expandált lemezekből készülő homlokzati falak területén. Jellemzői: nagy szemméret, széles, nyitott áteresztő felület, elegancia, könnyedség és jó megmunkálási lehetőségek. Szemméret: 200 x 70 x 20 mm BROOKLYN A legideálisabb szemtípus a kisméretű panelek használatánál, ugyanakkor alkalmazható nagyobb felületek esetén is. A Brooklyn típussal bármilyen épületre lehetséges egyedileg szabott burkolat kialakítása. Szemméret: 85 x 24 x 11 mm CHELSEA Ez a szemtípus különösen alkalmas tetőkertek megvalósításához. A szemméret és az anyagminőség olyan gondosan lett kialakítva, hogy lehetővé tegye az expandált fémlemez és a növények együttélését. Technológia és természet: egy lehetséges párosítása. Szemméret: 10 x 7 x 1,5 mm COPACABANA *A képek nem méretarányosak! Lakóépületek építészeti megoldásainál a legygyakrabban használt szemtípusok egyike, amely különösen alkalmas új terek létrehozására, új ötletek megvalósítására. Adjon teret az érzelmek feltárására a képzelet világán keresztül. Szemméret: 62 x 25 x 9 mm

21 21 EXPO Ez a szemtípus különösen alkalmas tetőkertek megvalósításához. A szemméret és az anyagminőség olyan gondosan lett kialakítva, hogy lehetővé tegye az expandált fémlemez és a növények együttélését. Technológia és természet: egy lehetséges párosítása. Szemméret: 110 x 11 x 4 mm FLAMINIO Az expandált lemez legfőbb tulajdonsága, hogy árnyékokkal és fényekkel játszik. A Flaminio a nagy szemméret és a közepes légáteresztés kombinációja által nyújtott lehetőségeket kínálja. Szemméret: 115 x 48 x 20 mm FLAMINIO LIGHT A Flaminio Light a nagy szemméret és a közepes légáteresztés kombinációja által nyújtott lehetőségeket kínálja. Szemméret: 115 x 48 x 12 mm HOLLYWOOD A Hollywood-ot azért tervezték, hogy minden olyan esetben helyt álljon, ahol egy struktúrát fel kell öltöztetni anélkül, hogy az építészeti vonalakat elrejtenénk. A nagyméretű háló rendkívüli módon teszi lehetővé a levegő és a fény átjutását. *A képek nem méretarányosak! Szemméret: 250 x 83 x 22 mm

22 22 LOUVRE A francia eleganciát képviselő expandált lemez. Szemméret: 62 x 23 x 8 mm MALIBU Alkalmas bármilyen célú felhasználásra, különösen homlokzati falak burkolatához, mozgatható vagy rögzített árnyékoló elemekhez, függönyfalakhoz és minden olyan panelhez, ami expandált lemezből gyártható. Szemméret: 62 x 21,5 x 7,5 mm MANHATTAN Egyedi eleganciájával egyedi megjelenést biztosít az épületek számára. A könnyen megmunkálható nagyméretű szem megtestesíti a teret anélkül, hogy túlságosan meghatározná azt. Az összképben szinte láthatalan, mégis védelmet nyújt a levegő, fény ellen. Szemméret: 250 x 83 x 25 mm MARACANA Világszerte ez az egyik legreprezentatívabb expandált lemez típus. Sokféle felhasználási lehetőséggel rendelkezik. *A képek nem méretarányosak! Például: műszaki helyiségek, tűzvédelmi menekülő útvonalak, függönyfalak, árnyékoló szerkezetek. Szemméret: 110 x 52 x 24 mm

23 23 MARAIS A Marais ötvözi a fémek és a szőtt dróthálók közös vonásait. Szemméret: 50 x 3,45 x 0,7 mm NAVIGLI A Navigli szemtípus alacsony fényáteresztő képessége a legjobb elfedési tulajdonságok mellett is levegős tereket biztosít. Ez különösen hasznos olyan helyeken, ahol a beláthatóság csökkentése, ezáltal a biztonság növelése és az esztétikus megjelenés szükséges. Szemméret: 62 x 31 x 14 mm NOTRE DAME A Notre Dame tökéletes megoldás egy átrium, egy előtér, egy konferenciaterem, vagy bármely olyan beltéri fal felújítására, amelyet ki akarunk hangsúlyozni. Szemméret: 16 x 11 x 3 mm OPERA Az elegancia és az egyediség, ezek az Opera szemkialakítás fő jellemzői. *A képek nem méretarányosak! Alkalmas többféle felhasználásra, beleértve az homlokzati burkolatokat, kerítéseket, erkélyeket és parapeteket. Szemméret: 100 x 34 x 25 mm

24 24 PASADENA A Pasadena-val biztos lehet benne, hogy a megfelelő expandált lemezt választotta. Tökéletesen megfelel arra, hogy olyan homlokzati falat alkosson, amely bepillantást enged az elfedett háttérbe. Egy eredeti festési ötlettel szenzációs eredményt nyújt. Szemméret: 150 x 62 x 22 mm PICCADILLY Egy ötletből kiindulva született meg a Piccadilly! Ez az expandált lemez egy innovatív és vonzó textúra, amely sok helyen alkalmazható. Szemméret: 115 x 10 x 2,9 mm PRATER A PRATER a MARIANItech Design család legújabb típusa. Szépen ívelt szemformája hatszög alakú. Légáteresztése 52 %. Homlokzatburkolatok kialakítására kiválóan alkalmas. Szemméret: 100 x 34 x 10 mm RAVAL *A képek nem méretarányosak! Megfelelő minden fajta homlokzat esetén, mivel ideális ötvözete a szemméret és a légáteresztés arányának. A különféle felületkezelések, mint például lakkozás, festés, színes eloxálás tovább növelik a fém burkolatok értékét. Szemméret: 110 x 31 x 13 mm

25 25 RIBERA A Ribera típus a hatszögletű egyedi és vidám stílust kínál. szemformájával Különösen alkalmazható minden olyan helyen, ahol a stílus kötelező érvényű. Szemméret: 45 x 8 x 3,5 mm SANTA MONICA A Santa Monica új életet visz a homlokzatok és korlátok világába. A hatszögletes szemforma jól ötvözi a korlátozott átláthatóságot a jó fényáteresztő képességgel. Szemméret: 52 x 15 x 5 mm SOHO Kültéri homlokzati falak, függönyfalak, árnyékoló szerkezetek, álmennyezetek, beltéri hangszigetelőfalak támasztotta igények kiszolgálására tervezték. Olyan környezetben használható, ahol a zajterhelést szükséges csökkeneteni, pl.: repterek, metró, diszkók. Szemméret: 20 x 14 x 3 mm SQUARE 40 A Square 40 egy négyzet lyukú expandált lemez. A Square 40 a legjobb szerepét a védőkorlátok kialakításában találja meg, megteremtve a biztonságot és a magas esztétikai vonzerőt. *A képek nem méretarányosak! Szemméret: 40 x 30 x 3 mm

26 26 SQUARE 50 A Square 50 kifejezetten az ipari alkalmazások számára készült az 50 fokos szögével. Az építészeti alkalmazásokban árkádként találja meg a szerepét az erőssége és magas nyitott felülete miatt. Szemméret: 50 x 37 x 4,5 mm Tribeca Azért alkották meg ezt a lemezt, hogy szép esztétikai élményt nyújtson. Alkalmas bármilyen beltéri alkalmazásra, falakra és mennyezetekre is. *A képek nem méretarányosak! Szemméret: 10 x 3,25 x 0,6 mm A MARIANItech Design expandált lemezek gyárthatók alumínium, rozsdamentes acél, réz, horganyzott, vagy szénacél alapanyagból. A stílus, forma, élettartam követelmények függvényében a felületkezelések széleskörű lehetőségeit kínáljuk, úgymint horganyzás, natúr vagy színes eloxálás, porfestés a RAL színskála színeiben. Újpest Piac és Rendezvénytér, Budapest Sanofi sportpálya, Budapest

27 27 Raktári ipari expandált lemezek ACÉL LEMEZEK lyukasztás (mm) Referenciák vastagság (mm) táblaméret (mm) légáteresztés (m 3 ) 20x10x x x17x2,5 1,5 1000x x20x x x20x x x20x x ELŐHORGANYZOTT LEMEZEK 8x4x1 0,8 1000x x7x1,3 0,8 1000x ALUMÍNIUM LEMEZEK ÉS TEKERCSEK 10x6x x x10x x x3x0,8 tekercs 0,5 6x3x0,8 tekercs 0, mm széles 600 mm széles Spar áruház, Budapest Monsanto irodaház, Nagyigmánd

28 28 Referenciák Nagyerdei Stadion, Debrecen METRO4 Rákóczi téri lejáró, Budapest Lela lakópark, Balatonlelle Groupama Stadion pénztár épület, Budapest

29 29 Referenciák SK Rapid Wien Stadion, Bécs Társasház, Budapest Spar áruház, Érd Expandált lemez felhasználásával készült kerítés, Budapest

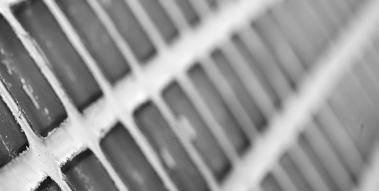

30 30 FRP/GFK MŰGYANTA RÁCSOK

31 31 FRP/GFK műgyanta rácsok A termék a köznyelvben úgy ismert, mint üvegszálas poliésztergyanta. Az üvegszál a szerkezeti merevséget, míg a gyanta a vegyi ellenállóságot adja, és együttesen biztosítják az egyenletes teherelosztást. A műgyanta rács fő tulajdonságai vegyi - és légköri hatásokkal szembeni magas ellenálló képesség, magas mechanikus terhelhetőség, hő hatására nem lágyul, korlátlan élettartam, könnyű súly, méretstabilitás, kiemelkedő di-elektrikus tulajdonság, karbantartást nem igényel. Ezek a tulajdonságok más hagyományos alapanyagoknál együttesen nem találhatók meg. A műgyanta rács felületi kialakításai konkáv (meniscus) kvarcszórású (gritted)

32 32 Műgyanta rács típusok Nyitott, négyzet szemosztású rács anyaga: isophtalic file resistant polyester gyanta, végtelenített üvegszál erősítéssel, felületminőség/kialakítás: konkáv (meniscus) vagy kvarcszórású (gritted) csúszásmentesség: R13 V10 (konkáv), R10 V10 (kvarcszórású) színe: RAL 7004 Mikro, négyzet szemosztású rács anyaga: isophtalic file resistant polyester gyanta, végtelenített üvegszál erősítéssel, felületminőség/kialakítás: konkáv (meniscus) vagy kvarcszórású (gritted) csúszásmentesség: R13 V10 (konkáv), R10 V10 (kvarcszórású) színe: RAL 7004 Egyoldalon zárt felületű rács anyaga: isophtalic file resistant polyester gyanta, végtelenített üvegszál erősítéssel, felületminőség/kialakítás: kvarcszórású csúszásmentesség: R10 V10 színe: RAL 7004

33 33 Járatos rács méretek Nyitott, négyzet szemosztású rácsok konkáv felülettel, RAL 7004 színben SCH 38/25 SCH 38/30 SCH 38/ x2000,1000x3000, 1000x2000,1000x3000, 1000x2000,1000x3000, Táblaméret (mm) 1000x4038,1220x x4038,1220x x4038,1220x3660 Szemméret (mm) 38x38 38x38 38x38 Tiszta szemméret (mm) 31x31 31x31 31x31 Panelmagasság (mm) Bordavastagság (mm) 5/7 5/7 5/7 Súly (kg/m 2 ) Nyitott, mikro szemosztású rácsok konkáv felülettel, RAL 7004 színben SCH 12/30 SCH 52/30 SCH 52/52 Táblaméret (mm) 1000x4038,1220x x2000,1000x3000, 1220x3660,1000x x2000,1000x4050 Szemméret (mm) 38x38 52x52 52x52 Másodlagos szem (mm) 12x12 26x26 26x26 Tiszta szemméret (mm) 8x8 19x19 19x19 Panelmagasság (mm) Bordavastagság (mm) 5/7 5/7 5/7 Súly (kg/m 2 ) Egyoldalon zárt, kvarcszórás felületű rácsok, RAL 7004 színben SCH 38/25C SCH 38/38C SCH 52/52C Táblaméret (mm) 1000x2000,1000x4038, 1220x x2000,1220x x3000,1000x4050 Szemméret (mm) 38x38 38x38 52x52 Panelmagasság (mm) Bordavastagság (mm) 5/7 5/7 5/7 Súly (kg/m 2 ) *Fenti táblázatokban szereplő rácsok járatos méretek, további információkért kérje a segítségünket!

34 34 Műgyanta rács profilok A műgyanta profilok úgynevezett pultruziós eljárással készülnek, 6 méteres szálakban, sárga vagy szürke alapszínekben. Kérésre más színben is rendelhetők. A profiloknál használatos gyantatípusok a Bisphenol -, Vinylesther -, vagy más gyanták, tűzálló kivitelben is. Minden profiltípusnak megvan a megfelelő speciális felhasználási területe, melyek szerint a következőképpen csoportosíthatók: profil szelvények (a nagyobb terheket képesek tartani, így a szerkezetek tartóágait alkotják) korlátprofilok (oszlopok, bokalécek, korlátok ) egyéb felhasználású profilok (függőleges létrák, oszlopok, létrafokok, hátraesés védők) A végtelenített üvegszálakat hosszanti irányban (nyomás illetve szálfutás irányában) 70 % -os üvegaránnyal gyártják, amely magas mechanikus ellenálló képességet garantál. A szerkezetek nem igényelnek karbantartást, így gazdaságossági szempontból is kedvező a használatuk. Az elektromosság tekintetében szigetelő és nem mágnesezhető tulajdonságokkal rendelkeznek. A profilszerkezetek vágása és formai alakítása kis súlyuknak köszönhetően nagyon egyszerű és hagyományos szerszámokkal könnyen méretre szabhatók. A szerelés egyszerű, nem igényel hegesztést és védő festést. Normál esetben a profilokat rozsdamentes acélból készült szegecsekkel, csavarokkal, vagy GFK csavarokkal kötik össze. A megrendelt GFK szerkezeteket a gyárban a szállítás elõtt komplett módon elő-, majd szétszerelik és csomagolják. Így a helyszínen történő felállítás során már tesztelt szerkezetet kap a megrendelő. Profil szerelvények I profil (53I) T profil (53T) C profil (53C)

35 35 Korlát profilok Zártszelvény profil (53Q) O cső profil (53O) G profil (53G1) G profil (53G2) CC profil (53CC) CE profil (53CE) Egyéb felhasználású profilok A profil (53A) O profil (53OP) R profil (53R)

36 36 Kerítéselemek A műgyanta rácsokból és profilokból összeállított kerítésrendszerek új, innovatív megoldásoknak számítanak. Olyan környezetben jelentenek optimális megoldást, ahol a korrózióállóság és elektromos szigetelés követelmény. Nem csak külső kerítésként használhatóak, hanem üzemeken, erőműveken belül, feszültség alatt álló berendezések elhatárolására is. A műgyanta kerítések legfontosabb felhasználási területei: elektromos hálózati központok, geotermikus hőerőművek, transzformátorok, vasúti állomások, vasúti alagutak, egyéb. Ajánlatkérés esetén a megadott adatok alapján vállaljuk a legkedvezőbb ár-érték arányú egyszerű és gyors telepíthetőségű műgyanta kerítésrendszer tervezését.

37 37 Felhasználás A műgyanta járórácsok és szerkezeti elemek bármilyen üzemben vagy telephelyen alkalmazhatók, de legáltalánosabb felhasználási területük az erős korróziós környezet, ahol tulajdonságaik kihangsúlyozódnak. A műgyanta termékek ár-érték arányban alternatívát jelentenek a rozsdamentes járórácsokra, korlátokra. Olyan üzemekben vagy telephelyeken jelentenek kiváló megoldást, ahol a hagyományos anyagok rövid élettartamúak, vagy gyakran kell őket lakkozni, védőréteggel ellátni, amely magas karbantartási költségekkel jár, és egyáltalán nem garantált a biztonságos munkavégzési környezet. Iparágak, amelyek műgyanta járórácsokat és szerkezeteket használnak vegyipar bányaipar horganyzó üzemek textilipar élelmiszeripar elektromos állomások transzformátor állomás bőripar olajipar víz- és szennyvíztelepek papírgyárak és egyebek

38 38 Felhasználási példák Korlát Szerelőjárda Létra Lépcső

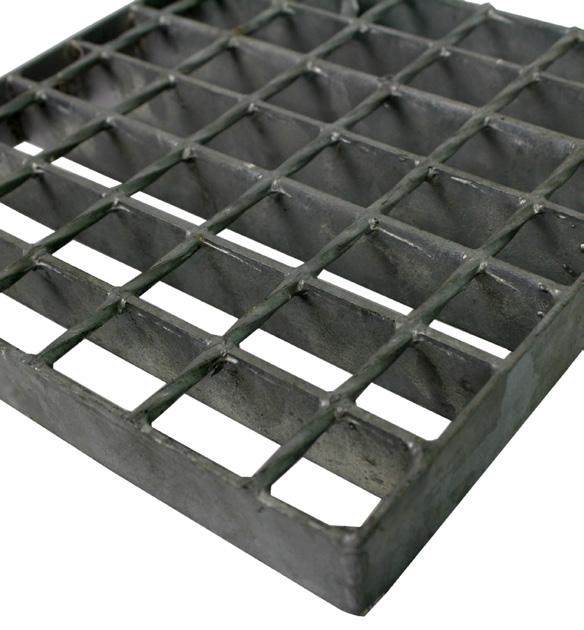

39 39 Felhasználási példák Korlát és járófelület Létra Járófelület Szerelőjárda

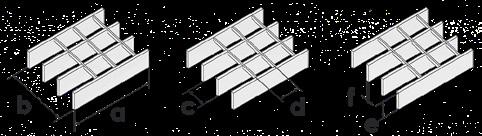

40 40 JÁRÓRÁCSOK

41 41 Járórácsok Legyen szó ipari objektumokról vagy privát felhasználásról, a horganyzott járórácsok, illetve lemezprofilok számos problémára nyújtanak megoldást! A járórácsok, lemezprofilok, létrafokok széles választéka áll rendelkezésre mind az alapanyag, mind a műszaki tartalom tekintetében, melyek jelentős részét raktárról, a fennmaradó részét pedig megrendelésre tudjuk szállítani. A járórácsok felhasználási területei építőipar, klímatechnika, belsőépítészet, élelmiszeripar, gépipar, járműipar Alap tudnivalók a járórácsokról A járórácsok különböző anyagú, fő- és mellékbordából összeállított, személy- és adott esetben járműteher viselésére alkalmas sík felületű testek. A rácsok teherviselő elemei mindig a megfelelően méretezett keresztmetszetű szalagacélból (esetleg más anyagból, pl.: rozsdamentes acél) készült főbordák. A járórácsok csak egy irányban (főborda irányban) teherviselők. Ezért elengedhetetlen a főborda hoszszának egyértelmű megjelölése: mindenkor az elsőnek megadott táblaoldal méret. Az oldalak felcserélhetőségéből származó balesetveszély kivédése miatt célszerű a négyzet alakú rácsok tervezését elkerülni. Amennyiben ez nem oldható meg, úgy mind a négy oldal megfelelő alátámasztása szükséges.

42 42 Fogalmak A járórácsok alkotórészeit és más alapfogalmakat a következőkben lehet összefoglalni: 1. Főborda: a rács teherviselő eleme, élére állított szalagacél, a terhelési igény szerint megválasztott kersztmetszettel. 2. Mellékborda: a rács teherviselésében nem vesz részt, kifordulás ellen merevíti a főbordákat és azokkal együtt alkotja a rácsképet. 3. Szegőanyagok: a terhelésben nem vesz részt, a bordavégeket lezáró, a rácstáblákat lehatároló szalagacél vagy speciális profilú acéllemez: U vagy T -profil. 4. Rácsosztás: a fő -, illetve a mellékborda tengelyek távolsága. Számos rácsosztás variáció lehetséges. Az alkalmazandó rácsosztás megválasztása a statikai tervezés szabadságát növeli. Lehetővé teszi az igényelt terhelés és a tényleges teherbírás összehangolását, optimalizálását. A rácsosztásnak a statikai szempontokon túl természetesen a fajlagos árra is jelentős kihatása van. 5. Rácskép: a fő- és mellékborda irányú osztás variálásával tetszőlegesen határozható meg. 6. Fényméret (rácsméret): a fő- és mellékbordák által határolt szabad (fény) felület. 7. Főborda irány: a járórácsokkal kapcsolatban a szélesség és a hosszúság fogalma nem használható, csak félreértést és beépíthetetlen terméket eredményez. Helyettük a két legfontosabb fogalom a főborda irány és mellékborda irány. A rácstábla méretek közül elsőnek megadott főborda méretet mindig alátámasztási tengelytől alátámasztási tengelyig mérik, a főbordákra merőleges szegő lemezek külső felületei között. 8. Túlnyúló alátámasztás (perem): a járórács alsó síkján egy vagy több oldalon túlnyúló, megnövelt magasságú és lemezvastagságú szegő lemezzel alakítható ki. Célja magasságkülönbség áthidalása vagy költségtakarékosság.

43 43 9. Szegélyléc (bokaléc): a szegélyléc felső síkján egy vagy több oldalt túlnyúló, megerősített és megemelt szegélykeret, amely megakadályozza a tárgyak leesését. 10. Szögacéllal keretezett rács: olyan rács, melyhez egy vagy több oldalon szögacélt hegesztenek, kifelé és lefelé fordítva. Ezeknél a rácsoknál a szögacél keret a teherviselő, ezen fekszik fel a rács az építményre. Anyagminőségek A járórácsok általában melegen és/vagy hidegen hengerelt ötvözetlen acélból készülnek. A hagyományos acél alapanyagokon kívül a rácsok rozsdamenetes anyagból és alumíniumból is készíthetők. Korrózióvédelem Az acélrácsok korrózióvédő bevonata a tűzihorganyzás, mely a terméket külső és belső felhasználásra egyaránt alkalmassá teszi. A tűzihorgany bevonatnak ki kell elégítenie a szabványban előírt követelményeket. Az előkezelt járórácsokat min. 98,5 % tisztaságú horganybevonattal látják el, ami biztosítja, hogy normál mechanikai igénybevételnél (pl. közlekedés, ráhajtás) nem pereg le a horgany. Terhelhetőség A járórácsok megengedett terhelését a DIN 24537, a lépcsőfokokét és spirállépcsőkét a DIN szabványból kell meghatározni, a DIN 1055 szabványban előírt hasznos terhelés figyelembevételével. A felsorolt DIN-szabványok kielégítik a magasépítési szerkezetek terheléséről szóló MSZ 15021/1 számú valamint a magasépítési szerkezetek merevségi követelményeiről szóló MSZ 15021/2 számú hazai szabványok követelményeit is.

44 44 Méretpontosság A rácsokra és lépcsőkre vonatkozó méretpontossági követelményeket is a DIN 24537, a DIN és a DIN szabványok rögzítik, illetve ezekben találhatók további hivatkozások. Hazai előírások hiányában a rácsok alakpontosságára és gyártási tűréseire vonatkozó előírásokat és irányelveket a Német Járórácsgyártó Szövetség a RAL- GZ 638 sz. minőségbiztosítási kiadványban foglalja össze. Rácsosztás a b c d e f = táblaméret a főbordák hosszirányában (alátámasztási irány) = táblaméret a mellékbordák hosszirányában = a főbordák osztása = a mellékbordák osztása = a főborda magassága = a főborda vastagsága préselt járórács hegesztett járórács

45 45 Préselt járórácsok - P A préselt járórácsok valamennyi iparágban használatos acélszerkezetű építmények, padlóemelvények, járdák, járófelületek és lépcsőpihenők fedésére szolgálnak. Esztétikus külsejük miatt a magas építészeti elvárásoknak is megfelelnek. A lehetséges méretek és a kialakítások széles skálája a préselt rácsok sokféle alkalmazását teszi lehetővé. Gépjárművel történő felhasználás esetén (autómosók, csatornafedelek, feljárók) a nagy teherbírású rácsok, olajos folyadékok, hó és jég előfordulása esetén a csúszásgátló kialakítású rácsok alkalmazása javasolt. A sűrű osztású (kis nyílású) préselt rácsok használata közterületeken, az épületek bejárata előtt, alagsori bejáratok felett és egyéb olyan helyen javasolt, ahol a szabványos rácsosztású rácsok alkalmazása nem lehetséges. A préselt járórácsok gyártása a DIN szabvány szerint történik. Az ipari és építőipari szektorban történő felhasználás mellett a préselt járórácsok kiválóan alkalmazhatóak homlokzati rácsként, árnyékolóként, menekülő útként, takarórácsként és konvektorok burkolataként. A préselt járórácsok készülhetnek acélból, horganyzott acélból, rozsdamentes acélból és alumíniumból. Szerkezet Az ék formára kivágott tartóbordákba nagy nyomással préselik be a gyengítetlen mellékbordákat. Ehhez a gyártási eljáráshoz egy kn nyomóerejű prés áll a rendelkezésre. A magas nyomás és a tartóbordák vágatkialakítása egy erős és nagy csavarodás szilárdságú járórácsszerkezetet garantál. A terhelés megoszlása kedvező. Ezért a vágások, amelyek az építés során utólagosan szükség szerint felmerülnek, a járórácsok szerkezetének szilárdságát és az alkalmazhatóságát alig befolyásolják. Gyártási méretek A préselt járórácsok a piac által igényelt építési méretekben és erősségben, mindig az adott méretre készülnek. Keresztirányban a gyártási méret nem lépheti túl az 1400 mm-t.

46 46 Keretbefoglalás 20 x 2 mm-estől 40 x 3 mm-es tartóbordával készült préselt járórácsokat alapesetben T szegéssel készítik, de kérhető U szegés vagy laposvassal történő keretezés is. A 40 x 3 mm-nél nagyobb tartóbordájú préselt járórácsok laposvassal vannak keretezve. Korrózióvédelem Az elkészült hegesztett járórácsokat merülő fürdőben tűzihorganyozzák. Standard program A gyártó berendezések flexibilitása lehetővé teszi a legkülönbözőbb préselt járórács típusok előállítását. Az osztásokon belül magától értetődően a négyzetes rácsosztás is választható. Az alaposztásokon belül is lehetséges a váltás, pl.: a tartóborda osztás 22,22 mm, a mellékborda osztás 33,33 mm. Figyelembe kell venni, hogy a járművel járható felületeknél az előírásoknak megfelelően a maximális rácsosztás nem lépheti túl a 33 x 50 mm-t. A mellékborda vastagsága 2 mm-es tartóborda vastagságnál ugyancsak 2 mm. Egyébként a mellékbordák 1-2 mm-rel gyengébbek, mint a tartóbordák. A tartóborda magasságtól függően a mellékbordák 10 vagy 20 mm magasak. Típusmegjelölés A préselt járórácsok típusmegjelöléséből következik a gyártási mód (préselt), a tartóborda, a rácsosztás és a keretbefoglalás. Csúszásgátló járórácsokat egy X-szel jelöljük a típusmegjelölés előtt (pl.: XP ). Példa: P /44-3 P: préselt járórács 330: főborda ø 30x3 mm 33: főborda rácsosztás 33,33 mm 44: mellékborda rácsosztás 44,44 mm 3: keret ø 30x3 mm Azonos tartóborda- és mellékborda rácsosztás esetén a rácsosztást csak egyszer adjuk meg, pl.: P

47 47 Egyedi kivitelezés A préselt járórácsok, mint építészeti elemek különböző formákban és kivitelezésekben tartoznak a gyártási programhoz. Ezek lehetnek pl. árnyékoló elemek, légterelők, térelválasztók, dekorációs elemek és sok más. A rácsok készülhetnek 45 és 15 -os ferde mellékbordákkal. Teljes rosták Dekorációs elemekként, mint pl. álmennyezetként, korlátelemként, árnyékolóként úgynevezett teljes rostákat kínálunk, azaz olyan préselt rácsokat, amelyeknek a tartóborda és a mellékborda méretei megegyeznek. A teljes rosták 3 mm-es anyagvastagságig és 60 mm-es maximális építési magasságig készülnek. A préselt járórács típusai Ultra kivitel: a fő- és mellékbordák felszíne sima. GS-kivitel: a főbordák vagy a mellékbordák vagy minden borda felszíne fogazott, a csúszásmentesség érdekében. GS1: fogazott mellékbordák GS2: fogazott főbordák GS3: fogazott fő- és mellékbordák A mellékbordák a teherviselésben nem vesznek részt, csak összefogják, és kifordulás ellen merevítik a főbordákat. Mintafotók préselt járórács hegeszett járórács

48 48 Hegesztett járórácsok - SP A hegesztett járórácsok ipari objektumokban, acélszerkezetű építményekben használatos padlóemelvények, lépcsőpihenők és járófelületek padozati elemei. A nagyobb teherbírású rácsok a közlekedésben használatosak. A csúszásgátló kialakítású termékek olajjal és egyéb zsíros anyagokkal szennyezett helyeken alkalmazhatók. A hegesztett járórácsok gyártása a DIN szabvány szerint történik. Szerkezet A csavart vagy kerek mellékbordákat egy munkafolyosón, magas nyomás alatt a töretlen (gyengítetlen) tartóbordákba belepréselik és egyidejűleg ellenállás hegesztési eljárással hegesztik. Ellenállóerő Az ellenállás hegesztési eljárás során az összes kereszteződési pont homogén, tömör hegesztésének köszönhetően kiemelkedő szilárdságú, a lehető legnagyobb ellenálló erejű és optimális terheléselosztású járórács keletkezik. Vághatóság A hegesztett járórácsok speciális szerkezeti jellemzői, azokat egyedülálló csavarodási szilárdságúvá és vághatóvá teszik. Akár az utólagosan alkalmazott vágásoknál, amelyek szereléskor gyakran elkerülhetetlenek, a járórácsok összetartó ereje és a szilárdsága nagymértékben fennmarad. Keretbefoglalás A hegesztett járórácsok szegése mind a főbordák, mind a mellékbordák irányában laposvasból áll. Nagy terhelésű járórácsoknál is a keret körben laposvasból készül. Korrózióvédelem Az elkészült hegesztett járórácsokat merülő fürdőben tűzihorganyozzák.

49 49 Biztonság A járórácsok felső oldalára síkban behegesztett mellékbordák a lábnak biztos tartást adnak, így ez hozzájárul a biztonság növeléséhez és a munkahelyi balesetek minimalizálásához. Gyártási szélesség A hegesztett járórácsok gyártási folyamata szerint mindig 1000 mm-es standard szélességű (mellékborda irányban) szőnyeg (Matte) kerül legyártásra. A zsugorodásnak köszönhetően a hegesztési eljárás után az effektív szélesség kb. 998 mm marad, amit a rács elhelyezésekor mindig figyelembe kell venni. Az 1000 mm-es standard szélesség mellett ennél kisebb egyedi méretek is gyárthatók. Típusmegjelölés A hegesztett járórácsok típusmegjelöléséből következik a gyártási mód (hegesztett), a tartóborda, a rácsosztás és a keretbefoglalás. Csúszásgátló járórácsokat egy X-szel jelöljük a típusmegjelölés előtt (pl.: XSP /38-3). Példa: SP /38-3 SP: hegesztett járórács 330: főborda ø 30x3 mm 34/38: rácsosztás 34x38 mm 3: keret ø 30x3 mm Járórácsokkal kapcsolatos szakkifejezések Osztáskép Az osztásképet jelentősen meghatározza a főbordák és mellékbordák eltérő távolsága. Minden táblázatban az első méret a főbordák, a második méret a mellékbordák egymástól való távolságát jelöli.

50 50 Főbordák A főbordák teherviselő, függőlegesen álló laposacélok, melyek egymással párhuzamosan futnak az egyik alátámasztástól a másik alátámasztásig. Mellékbordák A mellékbordák a főbordákra merőlegesen futnak és azokat összekötik egymással. A találkozási pontokban egymásba vannak préselve, néhány esetben hegesztéssel erősítve. Felfekvés Az alátámasztásokon felfekvő oldalak mindig a főbordavégek. A felfekvésnek meg kell egyeznie a főborda magassággal de nem lehet kevesebb 30 mm-nél. Bokaléc Felfelé irányuló megerősített és megnövelt járórács szegés. Szegések Minden rács körbe van szegve az előírások szerint laposacéllal, T-profillal vagy U-profillal. Szögacél szegés Egy vagy több oldalon a rácsra hegesztett szögacél szegés. A szögacél szárának a hossza legalább a főbordával megegyezőnek kell, hogy legyen. Visszacsípés A főborda végek és szegőanyagok visszacsípése a felfekvési helyeken. Kivágások Kivágások a rácson illetve rácsban. A 0,5 méter alatti kivágás kisalakos vágásnak számít. Lefele túlengedett szegés Lefelé irányuló megerősített és megnövelt járórács szegés egy bizonyos beépítési magasság eléréséhez.

51 51 Lépcsőelemek járórácsokból Szerkezet A lépcsőfokok ugyanazon a típusokban készülnek, mint a préselt (P) illetve hegesztett (SP) járórácsok. Ezeket mindig csúszásmentes, lyukasztott belépő éllel és ráhegesztett oldallappal szállítjuk. Minden lépcsőfok védőgázas hegesztéssel készül. Ezáltal elkerülhető a salakképződés és megakadályozható a lépcsők deformálódása. A lépcsők egyenletesek és szögpontosak. A préselt járórácsból készült lépcsőelemek a DIN szabvány szerint, míg a hegesztett járórácsból készült lépcsőelemek a DIN szabvány szerint készülnek. Szerelés Mivel a lépcsők DIN szabvány szerint negatív tűréssel készülhetnek és a lépcsőszerkezeteket is tűrések jellemzik, ezért a lépcsők csavarozása előtt meg kell vizsgálni, hogy a lépcsőtartó szerkezet és a lépcső között szükséges-e alátétlemez. Ezáltal elkerülhető a tartóbordák hegesztésének sérülése az oldallemezen. Hosszlyuk kialakítás A szerelés során, lépcsőszerkezeten történő könnyebb igazítás érdekében a lépcsőket az oldallapon mindig egy kör- és egy hosszlyukkal látják el. A lyukasztott belépőél megnöveli a lépcső statikus értékét, és optikailag előnyösen jelzi annak első élét. Ez jelentősen hozzájárul a biztonsághoz. Igény esetén rögzítő-szerelvényeket szállítunk a lépcsőkhöz, mely a következőkből áll: - hatlapfejű csavar M 12 x 35 ISO 4016 (DIN 601) - hatlapfejű anya M 12 ISO 4032 (DIN 934) és - alátétkarika A 14 DIN 7989

52 52 Referenciák MOL kompresszor csarnok Algyőn Teraszlépcső Szekszárdon Kerti lépcső MÁVÉPCELL vasúti kocsi

53 53 Mintafotók Lépcsőelem Lépcsőkorlát Helikopter leszállóhely Járófelület

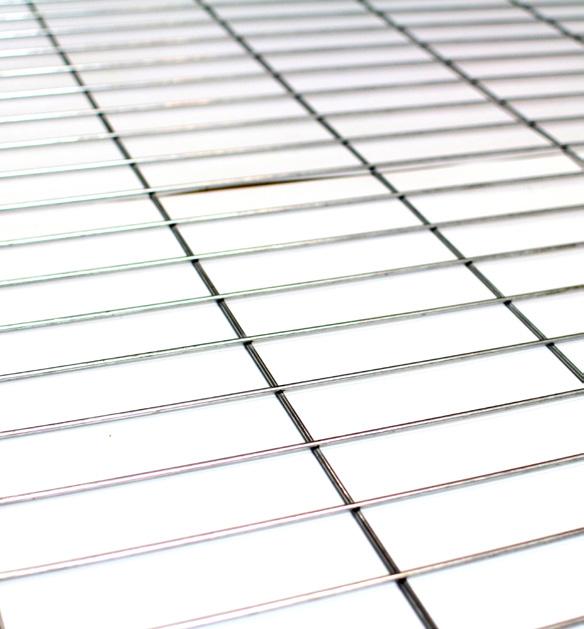

54 54 KERÍTÉS- RENDSZEREK

55 55 Kerítésrendszerek Kerítésrendszereinkre az egyszerű szerelhetőség, esztétikum, időjárás állóság jellemző. A termékek forgalmazásán túl a kerítéstelepítést is vállaljuk. Kerítésrendszereink három típusát különböztetjük meg: táblás kerítésrendszert, tekercses kerítéseket gépfonatokat, csomózott kerítéseket vadhálókat. Alkalmazási területek Táblás kerítésrendszerek: iparterületek, sportlétesítmények, közterületek, középületek, iskolák, játszóterek, temetők, családi házak, kertek, parkok, stb... táblás kerítés Tekercses gépfonatok: erdőgazdálkodás, vadvédelem, mezőgazdasági felhasználásban: kertek, gyümölcsösök védelmére, stb... Csomózott kerítések vadhálók: erdőgazdálkodás területein, vadgazdálkodás területein, mezőgazdasági felhasználásban: kertek, gyümölcsösök védelmére, autópályák, autóutak védőkerítéseként, stb... gépfonatok vadháló

56 56 Rövid ismertetők Táblás kerítésrendszerek: acélhuzalból ponthegesztéssel készülnek, trapézbordával vannak ellátva, aminek köszönhetően az elemek merevek és erősek, bevonatuk előhorganyzott, utóhorganyzott illetve porszórt - festett. Tekercses gépfonatok: húzott horganyzott acélhuzalból készülnek hagyományos fonatolású technológiával, bevonatuk előhorganyzott illetve műanyag. Csomózott kerítések vadhálók: különböző szálvastagsággal és változó szálkiosztással, alul sűrűbb, felfelé haladva bővülő lyukosztással, előhorganyzott huzalokból speciális csomózással készülnek. Kiegészítők végelem köztes elem U bilincs

57 57 Referenciák Hullámrács kerítés Budapesten 3D kerítésrendszer Szekszárdon Budapest IX. kerületi lakópark kerítése Eszterbauer borászat kerítése Szekszárdon

58 58 Referenciák Vadháló a Szent Gaál pincészetnél A szekszárdi sportpálya kerítése A szekszárdi Alsóvárosi temető kerítése A szekszárdi élményfürdő kerítése

59 59 Referenciák Szekszárd Sportcsarnok kerítése A szekszárdi élményfürdő kerítése Eszterbauer borászat kerítése Szekszárdon Szekszárd Sportcsarnok kerítése

60 60 GALAMBRIASZTÓ RENDSZEREK

61 61 A probléma A galambok okozta kellemetlenségekkel nap mint nap találkozhatunk. Sajnos sokan tapasztalták már, hogy az épületeken tanyázó galambok eltávolítása reménytelen próbálkozás. Mivel a madárijesztők csak ideig-óráig tarják távol a szárnyasokat, az egyetlen kézenfekvő megoldás marad: galambriasztót kell felszerelni! A galambriasztóval megvédheti épületét a madárinváziótól, főként azok ürülékétől. Az általunk forgalmazott és szerelt galambriasztók hosszútávú, biztos, ugyanakkor esztétikus megoldást nyújtanak a galambok távoltartására. Cégünk vállalja épületekre, épület részekre galambriasztó rendszerek tervezését és telepítését, mely a következő folyamatokból áll : épületfelmérés helyszínen vagy fotók alapján, a helyszínre szabott ajánlatunk elkészítése és elküldése, az ajánlat elfogadása esetén időpontegyeztetés, telepítés alpintechnika vagy kosaraskocsi segítségével. A telepítést az épület jellegzetességeinek megfelelően a műszaki megvalósíthatóság korlátain belül vállaljuk. elektromos riasztás mechanikus riasztás madárháló

62 62 Mechanikus galambriasztás Tüskés galambriasztók Az elv A termék rozsdamentes acélból készül, így a korrózióállósága magas szintű, ami igen hosszú élettartamot és optikailag is szép látványt biztosít. A galambriasztó a galambok által jól felismerhető, ezért a galambok sérülése sem jellemző. A termék egy lemezollóval a kívánt méretre vágható. Az előnyök A tüskés riasztó felhasználható ablakpárkányokon, mellvédeken, falkiszögeléseken, erkélykorlátokon, tehát olyan helyeken, ahol keskeny felületeket kell lefedni. A védeni kívánt felületen optimális védelmet nyújt. A felszerelés A tüskés galambriasztók egy illetve több sorban szerelhetők fel vagy kombinálhatók egymással. A teljes felület lefedése esetén a mögérepülés elkerülhető és a galambok letelepedése lehetetlenné válik. A tüskés riasztó rögzítése a felületre történhet rozsdamentes csavarokkal, szegecsekkel a lemezen elhelyezett furatokon keresztül, vagy ragasztással, melyhez speciális ragasztót ajánlunk. kéttüskés szalagra rögzített riasztó négytüskés szalagra rögzített riasztó

63 63 kéttüskés huzalra rögzített riasztó tüskés csatornavédő négytüskés fecskeriasztó háló Madárvédelem hálóval Az elv A hálót a védendő felületre, illetve az elé kifeszítve a madarak berepülése és letelepedése kivédhető. A perlonháló UV, és időjárás álló, víztaszító anyagból készül. A tekercsből egy ollóval a kívánt méretre vágható. Az előnyök A háló áttetsző anyagból készül, ezért kifeszített állapotba is alig észrevehető. Élettartama igen hosszú. A felszerelés A leszabott méretű hálót rozsdamentes acél huzalhoz rögzítve a védeni kívánt felületre kifeszítve kell felszerelni.

64 64 Elektromos galambriasztó rendszer A termék Az elektromos galambriasztó rendszer folyamatos kisfeszültségű villamosáram-impulzusok kibocsátásával hatékonyan védi meg az épületek párkányait, ablakkönyöklőit, mellvédjeit, attika falait, korlátjait, előtetőit a galambok odatelepedésétől. Az aluminium (átm. 3 mm) pálcák egy kb. 31 mm magasságú UV-álló műanyag tartófülben helyezkednek el. Ezeket a műanyag tartófüleket speciális ragasztóval a felületre rögzítik. Az elektromos rendszer kb. 25 mm széles és maximum 60 mm szélességű felület védelmére alkalmas egy sorban telepítve. Az elv A kisfeszültségű villamosáram - impulzusokat egy impulzusadó készülék állítja elő. Az emberre és állatra egyaránt veszélytelen áramütés a galamboknak kellemetlen érzés és ezáltal nem telepednek le az adott helyre. Az előnyök Az elektromos galambriasztó rendszer olyan épületek védelménél előnyös, ahol hosszú párkányok, ablakkönyöklők, előtetők a jellemzőek. Az impulzusadó akár 10 km hosszúságú hálózatot is ellát impulzusokkal. Homlokzaton kiválóan alkalmazható, mert a kb. 31 mm -es magasságának köszönhetően szinte észrevehetetlen, ezért műemlék jellegű épületeken is ajánlott a használata. Kiegészítők A rendszer opcionálisan kiegészíthető esőérzékelő berendezéssel, mely erős esőzések esetén kikapcsolja a rendszert az esetleges rövidzárlat elkerülése érdekében. Kérhető továbbá túlfeszültéség védő egység villámcsapás esetére. A felszerelés A rendszer telepítését kizárólag képzett szakember végezheti, így csak kompletten, telepítéssel együtt értékesítjük!

65 65 Mechanikus galambriasztás Szekszárd belvárosi épület Budapest SOTE Budapest Országház Budapest Aréna

66 66 Elektromos galambriasztó rendszerek Pécsi Bazilika Szentes Posta Tolna Polgármesteri hivatal Pécs Bíróság

67 67 Galambriasztás referenciák Tolna Polgármesteri Hivatal Kalocsa Székesegyház Budapest Aréna Szeged MKB

68 68 SÜTŐIPARI FÉM TERMÉKEK

69 69 Sütőlemezekre, bagett lemezre vagy sütőformára van szüksége? Nálunk megtalálja a sütőipari gépekhez tartozó felszereléseket! A sütőtálcákat, sütőkocsikat, bagett lemezeket vagy akár az egyedi méretű sütőformákat is megveheti! Sütőtálcák, sütőlemezek Kétoldalt felhajtott - rendelésre Speciális funkciók: robosztus, könnyen rakodható, költséghatékony A sütőlemez alapanyaga: 1,5 mm vagy 2,0 mm lemezvastagság, ötvözött alumínium Perforáció: 2 vagy 3 mm lyukátmérő illetve perforáció nélküli tele lemez Keret kialakítás: hosszú vagy rövid oldalakon felhajtott peremek

70 70 Három oldalt felhajtott, erősített - raktárról Speciális funkciók: hosszú élettartam és kiváló stabilitás a nyitott oldalak 45 -os felhajtásának köszönhetően A sütőlemez alapanyaga: 1,5 mm vagy 2,0 mm lemezvastagság, ötvözött alumínium Perforáció: 2 vagy 3 mm lyukátmérő illetve perforáció nélküli tele lemez Keret kialakítás: nyitott oldalon 45 -os felhajtás, négy sarok hegesztve B típus

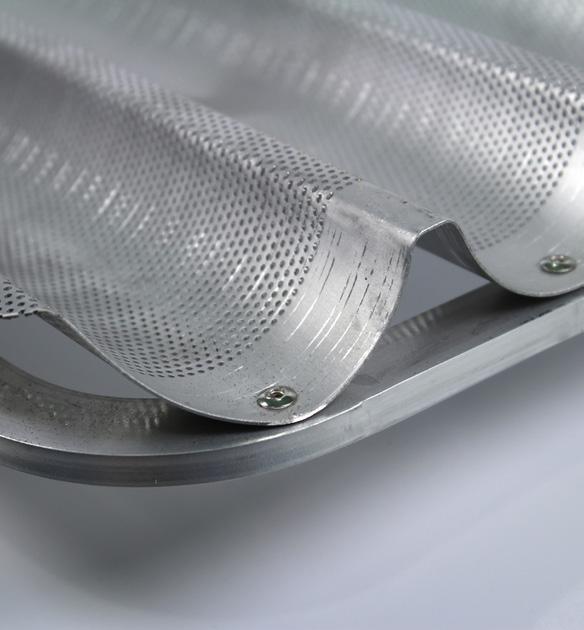

71 71 Bagett lemezek A bagett sütőlemezek méretei a standard sütőtálcák méreteivel megegyeznek. Kivitelüket a keret szerkezeti kialakítása, a vályúk iránya (rövid vagy hosszú oldallal párhuzamos) illetve a hullámok száma határozza meg. Így lehetnek 4-10 vályús típusok is. A bagettlemezek 1,5 mm-es átmérőjű perforációval készülnek, hogy a tészta ne folyhasson bele a lyukakba. Az ötvözött alumínium lemezek jól bírják a hőmérséklet ingadozást és magasabb hőfokon is sokáig stabilak maradnak. A bagettlemez hullámok rögzítése a kerethez rozsdamentes szegecsekkel történik, ez sokkal időtállóbb, megbízhatóbb kivitelt eredményez, tehát nem kell tartani a szegecsek kiesésétől, ami sok kellemetlen perctől kíméli meg használóját és az üzemet. Bagettlemez ajánlat elkészítéséhez a következő információkra van szükségünk: a lemez mérete, a hullámok száma, melyik oldalra párhuzamos, a hullámok formája, egyes termékek esetében fontos lehet a hullámok közti eltartás mérete, mekkora perforációt kíván a tészta jellemzője, milyen keret szükséges (alsó-felső, alumínium, rozsdamentes, stb.), szükséges-e valamilyen bevonat (teflon stb.), bármilyen egyéb specifikáció, amit a készítendő termék határoz meg. Standard type bagett lemez - rendelésre Az eredeti bagettlemez, hiszen ennek készítése gyártástechnikai szempontból a legegyszerűbb, így ez volt az úttörő bagettsütő lemez. Kisebb üzemekbe ajánljuk, ahol viszonylag kevés terméket sütnek. Egyszerűségének köszönhetően az egyedi méretre gyártás kedvelt kivitele. Az alumínium keret L-profilból készül, hegesztéssel rögzített. Speciális funkciók: erős kivitel versenyképes árért Hullámok formája: kerek hullámok Hullámok oldala (vége): zárt Sarkok: szögletes Keret kialakítás: körben alumínium szögprofil keret Lemez rögzítése a kerethez: ponthegesztéssel A bagett lemez alapanyaga: 1,0 mm lemezvastagság, ötvözött alumínium

72 72 Master type bagett lemez - rendelésre Az egyik legolcsóbban gyártható alumínium bagett sütőtálca, mégis masszív, tartós kivitelű. A hullámos lemezről a kész bagett kenyerek könnyen lecsúsztathatók, hála a nyitott hullámvégeknek. A keret alumínium zártszelvény, így a szerkezet könnyű és merev. Főleg olyan üzemekbe ajánljuk, ahol a bagettlemezeket kézzel mozgatják és nincsenek különleges elvárások. Speciális funkciók: robosztus, erős kivitel a sütőkocsis használathoz Hullámok formája: kerek hullámok Hullámok oldala (vége): nyitott Sarkok: kerekített Keret kialakítás: hajlított alumínium csőkeret Lemez rögzítése a kerethez: rozsdamentes acél szegecsekkel A bagett lemez alapanyaga: 1,0 mm lemezvastagság, ötvözött alumínium Sütőkocsik, kelesztő kocsik A rozsdamentes kocsiknak számtalan funkciójuk lehet, illetve a kemencetípusok és akár a gyártók külön specifikációit figyelemben tartva több lehetőséget is ajánlunk. Főbb kemence típusok: - König Roto Passat - WP-Rototherm - MIWE - Bongard - Mondial-Forni stb. Alsó, felső meghajtású forgókemencébe használható kocsikat ajánlunk, hőálló kerekekkel, de az egyszerűbb kivitelű kelesztő kocsik is megrendelhetők. Az ismertebb típusokról rendelkezünk műszaki rajzokkal, mely alapján a gyártásba kerülnek a termékek. Amennyiben az ügyfél biztosít részünkre rajzot, úgy a gyártás ez alapján történik.

73 73 Sütőkocsi példa - MIWE kemencéhez Kelesztő/lemeztároló kocsi FIX-re szerelt kivitel (AES): A kocsi oldalai egy zártszelvényből hajlítva készülnek, majd az elemeket összehegesztik és szerelve egy darabban szállítjuk a megrendelőnek és azonnal használatba vehető. EXPORT összeszerelhető kivitel (Flex): A kocsi oldalai egy zártszelvényből hajlítva készülnek, de az oldal, talp és tető elemek nincsenek öszszehegesztve, hanem csavarral szerelhető kivitelben készülnek. Az elemeket egymásra rakva jelentősen kisebb szállítási helyet foglal a csomag. Nagy távolságra történő szállítás esetén jellemző költségkímélő kivitel.

74 74 NATO DRÓTOK

75 75 NATO drótok A civilizáció rohamos fejlődése együtt jár a betörések, támadások, terrorista akciók, illegális határátlépések számának gyors növekedésével. Így egyre fontosabb szerepet kap az objektum- és személyvédelem is. A NATO drótokkal olyan biztos védelem alakítható ki amely segítségével a minimális szintre korlátozódik a behatolás esélye. A NATO drót tehát az egyik leghatékonyabb védelmi eszköz. A körkörösen futó hegyes, éles drótok emberi áthágása lehetetlen. A különféle kivitelű tüskésszalag, illetve drótakadály tekercsek rendkívül gyorsan és egyszerűen telepíthetők a már meglévő objektumra, ugyanakkor önmagában is könnyen felállíthatók. Helyhez kötött vagy mobil gyorsakadályok kialakítása NATO dróttal A spirálformában feltekert drótakadályok harmonikaszerűen kihúzhatók. A NATO drótok többször használhatók, újraépítésük gyorsan megoldható. A drótakadályok felhasználási területe nagyon sokszínű: különféle tetők, falak, kerítések védelmének olyan hatékony módszere, mely legyőzhetetlen, vagy legalábbis nagyon nehezen törhető át, már meglévő falak és kerítések megerősítésének biztosítása, igen kedveltek azok a többsoros elzárások, melyeket hármas, vagy hatos piramis ban felállított drótakadályokkal hoznak létre, duplasoros elzárás is könnyen felállítható több egyforma, vagy különféle tekercs egymásra helyezésével. A többszörös drótakadály többszörös védelmet biztosít. Az eltolással egymásra helyezett akadályokon csak költséges eszközök segítségével, nagyon hosszú idő alatt és akut sérülésveszély mellett lehet gyalogosan áthatolni. Az áttörés kerekes járművekkel lehetetlen.

76 76 Raktári típusok egyenesre kihúzva 100 m hosszú BTO-22 - Ø450 mm (tekercs) BTO-22 - Ø950 mm (egyenesre húzható) BTO-22 - Ø730 mm (tekercs) penge méretek alkalmazási lehetőségek alkalmazási lehetőségek

77 77 Referenciák

78 78 Referenciák

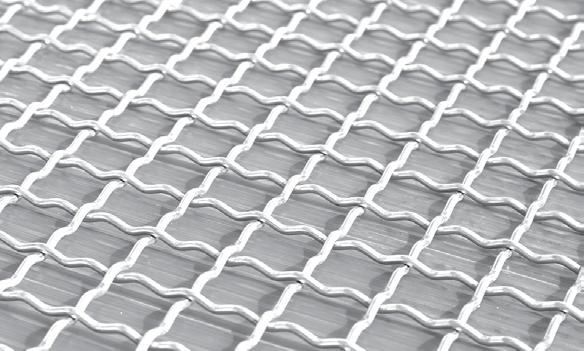

79 79 Referenciák

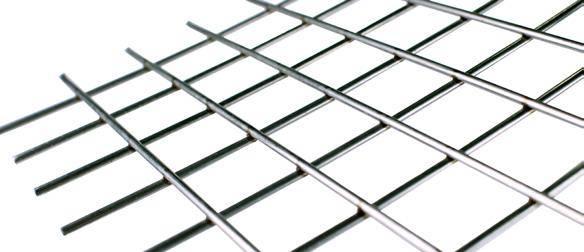

80 80 HULLÁMRÁCSOK ÉS PONTHEGESZTETT HÁLÓK

81 81 Hullámrácsok A hullámrácsok az építőiparban igen kedvelt termékek. Kerítésbetétként rengeteg helyen találkozhatunk vele. A hullámrácsok legjellemzőbb felhasználási területei: ÉPÍTŐIPAR - kerítéselemek, korlátelemek, kapuk stb. GÉPIPAR - gépburkolatok, konténerek stb. A raktáron lévő standard hullámrács típusok mellett egyedi méretekben is legyártuk táblákat, akár kis mennyiség esetén is. Raktári hullámrácsok ACÉL szemméret (mm) huzal vastagság (mm) táblaméret (mm) súly (kg/m 2 ) 10x10 1,8 1000x2000 3,8 20x20 2,5 1000x2000 4,0 30x30 3,0 1000x2000 3,6 40x40 3,8 1000x2000 4,5 50x50 4,0 1000x2000 4,2 50x50 diagonál 4,0 1000x2000 4,05 20x20 2,5 egyedi 4,8

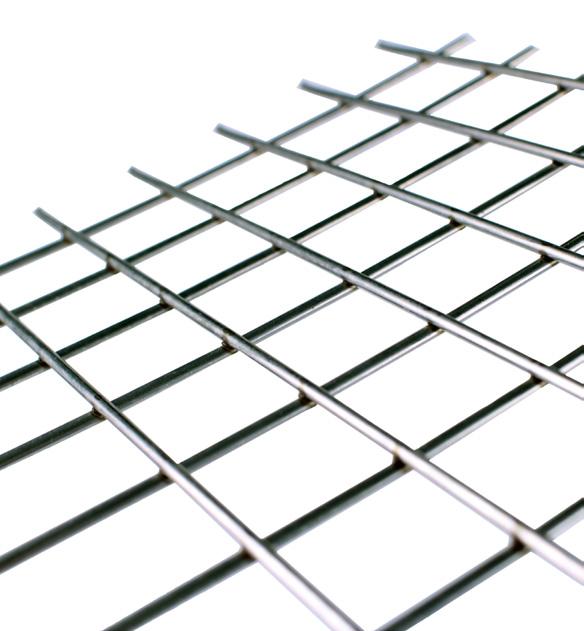

82 82 Ponthegesztett hálók A ponthegesztett hálók az építőipar számos területén felhasználhatók. Két típust különböztetünk meg: ponthegesztett síkháló - táblás áru - legkisebb rendelhető szemméret: 50 x 50 mm ponthegesztett háló - tekercsáru A ponthegesztett hálók legjellemzőbb felhasználási területei: ÉPÍTŐIPAR - kerítéselemek, korlátelemek, kapuk, vasbeton hálók, madárhálók, stb. GÉPIPAR - gépburkolatok, konténerek stb. KLÍMATECHNIKA - hálótekercsek - papírszűrőbetét tartók, stb. ÉLELMISZERIPAR - szűrők, burkolatok. A ponthegesztett háló termékünkből a tekercses kivitelből tartunk raktárkészletet, illetve a táblás áruból egy típus vásárolható meg raktárról a többit csak megrendelésre szerezzük be. Az alapanyag az acél mellett, horganyzott acél, illetve rozsdamentes acél is lehet. Raktári hálók HORGANYZOTT ACÉL TEKERCS szemméret (mm) huzal vastagság (mm) tekercs méret (mm) 10x10 0,8 1000x x13 0,8 1000x x13 1,0 1000x x25 1,5 1000x x16 1,2 1000x x19 1,4 1000x x25 1,8 1000x x50 2,0 1000x25000 ACÉL SÍKHÁLÓ 50x50 4,0 1000x x50 4,0 1250x2500

83 83 Mintafotók Kerítés panel Hullámrács kapu Álmennyezet Gabion

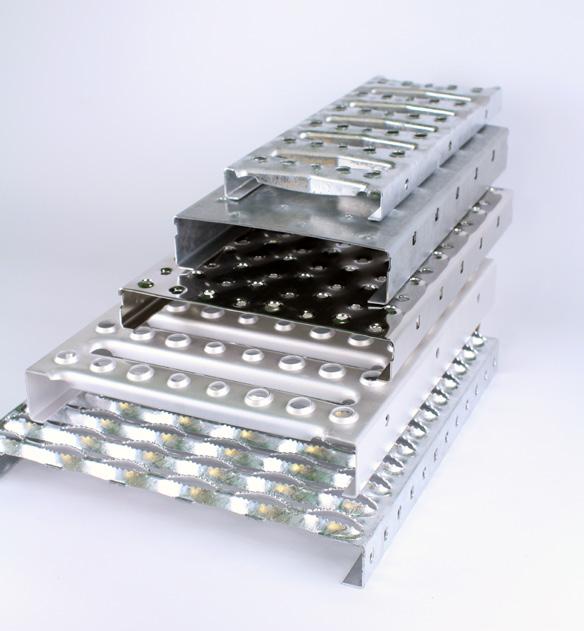

84 84 LEMEZPROFILOK ÉS LÉPCSŐFOKOK

85 85 Lemezprofilok A lemezprofilok ideálisan egészítik ki az ismert, járművel megközelíthető, fém padlóburkolatok termékpalettáját. A lemezprofilok C formájú, profilozott és szélezett építő elemek, melynek gyártása CNC lemezmegmunkálón és görgős hajlító soron történik. A lemezprofilok stabilitásuknak és csúszásgátló tulajdonságaiknak köszönhetően hozzájárulnak a munkahelyi biztonság növeléséhez. A magas alakstabilitású elemek előnye az egyszerű és gyors beépíthetőség. Az elemek méretvariálhatóságának, fokozott teherbíró képességének és a méretre történő leszállításának köszönhetően a lemezprofilok alkalmazása csökkenti az alátámasztó szerkezetre fordítandó költségeket. Az elegáns küllem, variálható mintázat és beépítési lehetőség garantálja a lemezprofilokkal bevont padozat fokozottan esztétikus megjelenését. Lemezprofilokat alkalmaznak a munkaállványok, műhely padlóemelvények, autómosó berendezések, rámpák, homlokzatok kialakítására. Mind ipari objektumokban, mind a közlekedésben, szállításban alkalmazhatók. Gyártás A lemezprofilokat tekercsből, különböző alapanyagokból gyártják. Sikeres bevizsgálást követően a tekercseket CNC vezérlésű gyártósorra vezetik. Itt a kívánt termékfelületet a megfelelő szerszámmal lyukasztják, préselik és hoszszúságra vágják. A hosszúság meghatározásánál figyelni kell arra, hogy a megadott raszterméretet R (lásd az egyes kivitelezéseknél az utalást) lehetőség szerint tartsák be. Természetesen ettől eltérő méretek is lehetségesek, ez azonban többletmunkát kíván meg a gyártás során. A tüzihorganyzott elemeknél a gyártási hosszúság lehetőség szerint ne lépje túl a 6000 mm-t. A lemezvastagságot és a gyártási szélességet a kívánt terhelés és az alkalmazott alapanyag függvényében kell meghatározni. A lyukasztott lemezeket egy CNC vezérlésű formázótechnológia segítségével C-profillá alakítják. Ha a formázott lemezprofilrostákon réseket, nyílásokat kell elhelyezni, azok adatait beviszik, majd egy teljesen integrált rendszer segítségével kidolgozzák. A lemezprofilrosták ráhegesztett bokaléccel szállíthatók. Ennek a DIN szabvány szerint minimum 100 mm-rel magasabbnak kell lennie a járószintnél. Ezután történik az elemek horganyzása.

86 86 KSJ kéményseprő járda Forgalmazunk kifejezetten a kémények biztonságos megközelíthetőségét elősegítő úgynevezett kéményseprő járdát és igény esetén a hozzá tartozó felszereléseket is. A kéményseprő járda a lemezprofilok egy egyszerűsített típusa, mely egyfajta szélességi, magassági mérettel kerül gyártásra. Alapanyag: acél utólag horganyozva acél utólag galvanizálva acél utólag szinterezve R: raszterméret L: gyártási hosszúság B: szélesség H: magasság t u : behajtás Lemezvastagság: 1,5 mm 1,5 mm 1,5 mm lehetséges nxr 250 mm 35 mm kb. 20 mm A kéményseprő járda épületek tetőszerkezetein kívül a kémények megközelítésére kialakított járófelület. Csúszásmentes ajakos mintája biztonságos közlekedést tesz lehetővé a tetőn. Szállítás A kéményseprő járdák 1 és 2 méteres hosszban raktárról megvásárolhatók. Lemezprofil típusok BZ fogazott Alapanyag: acél utólag horganyozva rozsdamentes acél alumínium horganyzott acél R: raszterméret L: gyártási hosszúság B: szélesség H: magasság t u : behajtás Lemezvastagság: 2,0 és 2,5 mm 1,5 és 2,0 mm 2,0 és 2,5 mm megrendelésre 30 mm nx30, nx30+15, nx ,180, 240, 300, , 480 mm 40, 50, 75 mm kb. 10 mm A fogazott lemezprofil egy nagy csúszásgátló tulajdonsággal rendelkező speciálisan kidomborított felületi struktúra. Éppen ezért különösen ajánlott olyan területekre, ahol kenőanyagokkal, pl. zsírral és olajokkal dolgoznak.

87 87 BP párhuzamos Alapanyag: acél utólag horganyozva rozsdamentes acél alumínium horganyzott acél R: raszterméret L: gyártási hosszúság B: szélesség H: magasság t u : behajtás Lemezvastagság: 2,0 és 2,5 mm 1,5 és 2,0 mm 2,0 és 2,5 mm megrendelésre 125 mm lehetséges nxr 150, 200, 250, 300, 400 mm 30, 50, 75, 100 mm kb. 10 mm A párhuzamos lemezprofil elegáns optikája miatt kedvelt. Nyugodt vonalvezetés és magas terhelhetőség jellemzi, ezért ajánlják nagy felületű ipari létesítményekhez. BPÜ magasított párhuzamos Alapanyag: acél utólag horganyozva rozsdamentes acél alumínium horganyzott acél R: raszterméret L: gyártási hosszúság B: szélesség H: magasság t u : behajtás Lemezvastagság: 2,0 és 2,5 mm 1,5 és 2,0 mm 2,0 és 2,5 mm megrendelésre 125 mm lehetséges nxr 150, 200, 250, 300, 400 mm 50, 75, 100 mm kb. 10 mm A magasított párhuzamos lemezprofilok jó csúszásgátló hatásuk és teherbíró képességük miatt kedveltek. BNO nyitott ajakos Alapanyag: acél utólag horganyozva rozsdamentes acél alumínium horganyzott acél R: raszterméret L: gyártási hosszúság B: szélesség H: magasság t u : behajtás Lemezvastagság: 2,0 és 2,5 mm 1,5 és 2,0 mm 2,0 és 2,5 mm megrendelésre 62,5 mm lehetséges nxr 150, 200, 250, 300 mm 30, 50, 75, 100 mm kb. 10 mm A nyitott ajakos lemezprofilok a lefolyófuratoknak köszönhetően jó vízelvezetést kínálnak, a magasan kiemelkedő peremnek köszönhetően pedig kiváló stabilitást nyújtanak.

88 88 BNG domborított, zárt Alapanyag: acél utólag horganyozva rozsdamentes acél alumínium horganyzott acél R: raszterméret L: gyártási hosszúság B: szélesség H: magasság t u : behajtás A domborított, zárt lemezprofilok ott kerülnek felhasználásra, ahol zárt felszínt kérnek, azonban egy biztonságos járófelületet kell biztosítani. BR rombuszos Alapanyag: acél utólag horganyozva rozsdamentes acél alumínium horganyzott acél R: raszterméret L: gyártási hosszúság B: szélesség H: magasság t u : behajtás Lemezvastagság: 2,0 és 2,5 mm 1,5 és 2,0 mm 2,0 és 2,5 mm megrendelésre 62,5 mm lehetséges nxr 150, 200, 250, 300 mm 30, 50, 75, 100 mm kb. 12 mm Lemezvastagság: 2,0 és 2,5 mm 1,5 és 2,0 mm 2,0 és 2,5 mm megrendelésre 125 mm lehetséges nxr 150, 200, 250 mm 30, 50, 75, 100 mm kb. 12 mm A rombuszos lemezprofilok kiváltképp alkalmasak olyan területeken, amelyeken a koncentrált terhelés kis felfekvési felületen jelentkezik (pl. gépkocsival járható felületeken). BZ profil fellépő BZ profilból

89 89 Létrafokok - LSP Megjelölés: 800/25/36/2 mm Alapanyag: acél rozsdamentes acél rozsdamentes acél alumínium AlMg3G22 Hosszúság: 800 mm Felület: nyers, bevonat nélküli Megjelölés: 2000/35/34/2 mm Alapanyag: acél rozsdamentes acél rozsdamentes acél alumínium AlMg3G22 Hosszúság: 2000 mm Felület: nyers, bevonat nélküli LSP 25 LSP 35 Megjelölés: 2000/50/39/2 mm LSP 50 Alapanyag: acél rozsdamentes acél rozsdamentes acél alumínium AlMg3G22 Hosszúság: 2000 mm Felület: nyers, bevonat nélküli LSP 50 G: 497/50/39/2 mm egyenes véggel; LSP 50 R: 485/50/39/2 mn a végén kerek kivágással A függőleges, rögzített acéllétrákat széles körben alkalmazzák: kohók- és hengerművek, bányák, vegyipar és erőművek üzemi létesítményeinél, és olyan területeken, ahol megkövetelt a lépésbiztonság. A különböző felhasználási területekre speciális létrafokokat kínálunk, hogy minden esetben adott legyen a biztonságos felmászás. Mindegyik létrafok jó állásbiztonságot kínál extrém munkakörülmények esetén is. A felületi kialakításnak köszönhetően a csúszásgátló hatás megfelelő, és az elkoszolódás elkerülhető. Ezzel a biztonsági követelmények teljesülnek.

90 90 ACÉL TERMÉKEK

91 91 Cégünk a stratégiai partnerével közösen tudja a standard acélipari termékek teljes skáláját biztosítani. Lapos termékek Anyagminőségek: S235JR, S355J2, S355MC, S700MC, P265GH, P355NL, C45, C60, 16MO3, 16MNCR5, 42CRMO4, 51CRV4 Durva lemez Ötvözetlen szerkezeti acélok Finomszemcsés lemez Méret szabvány Lemezvastagság Szélesség Hossz Anyagminőségek DIN EN EN10029 (6) EN S235JR, S275JR, S355JR/J2G3 S260NC, S355NC, S NC Anyagminőség szabvány EN10025 EN10149 Termomechanikusan hengerelt lemezek EN S275M/MC, S355M/MC, S MC EN10149 Kazánok és nyomástartó edények gyártásához lemezek EN P235GH, P265GH, P275N/NH, P275NL, P295GH, P335N/ NH/NL, P355GH EN10028 Nemesíthető, betétben edzhető lemezek EN C22-C60, 25CrMo4, 34CrMo4, 42CrMo4, 51CrV4, 16Mo3, 16MnCr5 EN10083 EN10084

92 92 Melegen hengerelt lemezek Lefejtő és táblásító berendezésünkkel a vevői igények egyedi és gazdaságos kihasználtságot eredményező felhasználását szeretnénk segíteni. A daraboló sor olyan igényeket is ki tud elégíteni, melyekkel az optimális gyártás a végfelhasználók részére 100%-ra megközelíthető. Termék Ötvözetlen szerkezeti acélok* Finomszemcsés lemez* Termomechanikusan hengerelt lemezek* Kazánok és nyomástartó edények gyártásához lemezek Nemesíthető, betétben edzhető lemezek Lencsemintás lemez *pácolt kivitel Méret szabvány Lemezvastagság Szélesség Hossz Anyagminőségek DIN EN EN , EN , EN , EN , EN10051 EN , S235JR, S275JR, S355JR/J2G3 S260NC, S355NC, S NC S275M/MC, S355M/MC, S MC P235GH, P265GH, P275N/NH, P275NL, P295GH, P335N/ NH/NL, P355GH C22-C60, 25CrMo4, 34CrMo4, 42CrMo4, 51CrV4, 16Mo3, 16MnCr5 Anyagminőség szabvány EN10025 EN10149 EN10149 EN10028 EN10083 EN10084 DIN , S23JR EN10025

93 93 Hidegen hengerelt lemezek Tűzihorganyzott lemezek EN szerint vastagság 1000x x x3000 Anyagminőségek: DX51D+Z, DX52D+Z, DX53D+Z, DX54D+Z 0,4 * * 0,5 * * * 0,6 * * * 0,7 * * * 0,8 * * * 0,9 * * * 1 * * * 1,2 * * * 1,5 * * * 2 * * * 2,5 * * * 3 * * * 4 * * * Anyagminőségek EN szerint: DC01, DC03, DC04, DC05 Anyagminőségek EN szerint: DC01 EK, DC04 EK Hidegen hengerelt táblalemezek vastagság 1000x x x3000 0,4 * * 0,5 * * 0,6 * * * 0,7 * * * 0,8 * * * 0,9 * * * 1 * * * 1,2 * * * 1,5 * * * 2 * * * 2,5 * * * 3 * * *

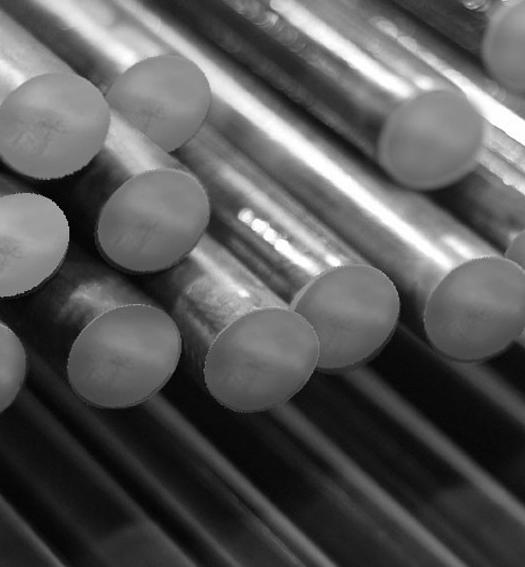

94 94 Hidegen húzott szálanyagok Hidegen húzott köracél EN10277/EN szerint átmérő tűrés: ISO H9/h11 Méretek hántolt: húzott Ø 2-80 mm hántolt Ø mm Anyagminőségek S235JRC S355J2C C45 16MnCr(S)5 42CrMo(S)4(+QT) 11SMn(Pb)30 Hidegen húzott négyzetacél EN10277 szerint átmérő tűrés: mm ISO H9 Méretek Anyagminőségek S235JRC S355J2C C45 11SMn(Pb)30 Hidegen húzott hatszögacél EN10277 szerint átmérő tűrés: mm ISO H9 Méretek Anyagminőségek S235JRC C45 11SMn(Pb)30 Szé- Laposacélok - Vastagság les- ség Utójelek: húzott +C hántolt +SH csiszolt +SL 8 C 10 C C S235JRC 12 C C C C S235JRC, C45CL C C C C 16 C C 18 C 20 C C C C C C C 22 C 25 C C C C C C C C C C C 30 C C C C C C C C C 35 C C C C C C C C C C 40 C C C C C C C C C C C

95 95 Hidegen húzott szálanyagok Szélesség Laposacélok - Vastagság C C C C C C C C C 50 C C C C C C C C C C C 55 C C C C C C 60 C C C C C C C C C C C C 65 C C C 70 C C C C C C C C C C 80 C C C C C C C C C C 90 C C C C C C C C C C 100 C C C C C C C C C C C C 110 C 120 C C C C C C C C C C C 130 C 140 C C 150 C C C C C C C C C C 160 C C 180 C C C C 200 C C C C C C C C C C C Utójelek: húzott +C hántolt +SH csiszolt +SL C S235JRC S235JRC, C45CL

96 96 Melegen hengerelt szálanyagok Melegen hengerelt köracél EN10060 szerint Anyagminőségek S235JR S355J2 C45 (+N) (+QT) 16MnCr(S)5 42CrMo(S)4 (+QT) 51CrV4 (+QT) 11SMn(Pb)30 Méretek Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm Melegen hengerelt négyzetacél EN10059 szerint Anyagminőségek S235JR S355J2 C45 Méretek mm mm mm Melegen hengerelt laposacél EN10058 szerint Anyagminőségek S235JR S355J2 C45 Méretek 10x3,0-400x30 mm 20x4,0-400x30 mm 30x5,0-150x30 mm

97 97 Profilok, csövek és zártszelvények Europrofil IPE/HEA/HEB Méretek IPE acc. DIN 1025 h= mm HEA/HEB/HEM acc. EURONORM h= mm Anyagminőségek S235JR, S355J2 S235JR, S355J2 Melegen hengerelt szögacél EN10056 szerint Méretek Egyenlő szárú 20x20x3,0-250x250x3,0 mm Egyenlőtlen szárú 40x40x4,0-200x100x14 mm Anyagminőségek S235JR, S75JR S355JR, S355J2 S235JR, S75JR S355JR, S355J2 Melegen hengerelt U acél DIN1026 szerint Méretek h= mm Anyagminőségek S235JR, S355J2 Csövek Termék Szabvány Átmérő Falvastagság Anyagminőség VN szerkezeti acélcsövek EN10210 Ø 10,2-323,9 mm 1,6-12,5 mm S235JRH, S355J2H VN acélcső nyomástartó berendezésekhez EN10216 Ø 10,2-323,9 mm 1,6-12,5 mm P235TR1, P355NH Hegesztett hidegen alakított precíziós csövek Hidegen alakított hegesztett, szerkezeti acélcsövek EN10305 Ø 9,75-88,9 mm 0,5-4,0 mm EN10219 Ø 17,2-323,9 mm 1,5-8,0 mm E155, E235, E355, E420 S235JRH, S275JRH, S355J2H Zártszelvények Termék Szabvány Méret Falvastagság Anyagminőség Hidegen hajlított zártszelvények Hidegen hengerelt zártszelvények Melegen hengerelt zártszelvények EN x10-120x120 0,7-4,0 mm E235, S355 EN10219 EN x10-280x280 15x15-360x360 30x30-400x400 50x30-500x300 1,5-12,0 mm S235JRH, S355J2H 2,0-20,0 mm S235JRH, S355J2H

98 98 Raktári termékek anyagminőségek E235 E235+N E235+C P235TR1 P355 P3555Gh-TC1 S235 S235+N S235JR S355J2H St37,0 St37-2 ACÉLCSŐ VN méretek 114,3x17,5x1m 12,0x1,5x6m; 15,0x2,5x6m; 15,0x2x6m; 18,0x3,5x6m; 19,0x3x6m; 25,0x1,5x6m; 25,0x2x6m; 28,0x1,5x6m; 36,0x3x6m; 42,0x8x6m; 50,0x5x6m 15,0x1,5x6m; 15,0x2x6m; 23,0x5x6m; 30,0x4,5x6m; 80,0x2,5x6m 25,0x4x6m; 30,0x4x6m; 31,8x3,2x6m; 42,4x4x6m; 48,3x2,6x6m; 48,3x4x6m; 48,3x7x6m; 48,3x8x6m; 51,0x4,5x6m; 51,0x5x6m; 51,0x6,3x6m; 54,0x5x6m; 60,3x2,9x6m; 60,3x6,3x6m; 63,5x5x6m; 70,0x4x6m; 70,0x5x6m; 88,9x8x6m; 70,7x7,1x6m 51,0x6,3x6m 14,0x3x6m; 42,4x5x6m; 114,3x16x6m 32,0x2x6m 36,0x2,6x6m; 38,0x10x6m 51,0x4,5x6m; 114,3x5x6m; 127,0x12x6m 114,3x14,2x9m 273,0x12,5x6m

99 99 anyagminőségek E235 S235 S235JR VARRATOS FEKETECSŐ méretek 26,9x2,5x6m 42,4x3,6x6m; 70,0x8x6m; 48,3x3,25x6m; 60,3x3,6x6m; 76,1x3,65x6m; 101,6x2x6m; 139,7x3x6m S235JRH S195T St37.2 P235TR1 E220+CR2 E220+CR2 S2 17,2x2x6m; 20,0x1x6m; 21,3x3,2x6m; 26,9x2,6x6m; 26,9x2x6m; 33,7x2,5x6m; 33,7x3,2x6m; 33,7x3,6x6m; 33,7x4x6m; 38,0x4x6m; 42,4x4x6m; 48,3x3,2x6m; 48,3x4x6m; 48,3x5x6m; 51,0x5x6m; 60,3x4,5x6m; 60,3x4x6m; 60,3x5,6x6m; 60,3x5x1m; 60,3x5x6,4m; 60,3x5x6m; 60,3x6,3x6m; 60,3x6x6m; 70,0x4x6m; 70,0x5x6m; 70,0x7,1x6m; 101,6x6x6m; 114,3x2x6m; 114,3x6x6m; 139,7x6x6m; 219,1x4x6m 21,3x2,6x6m; 42,3x4x6m 42,4x2x6m; 48,3x2,9x6m 60,3x6,3x6m 25,0x2,5x6m 22,0x2x6m anyagminőségek KO ROZSDAMENTES CSŐ méretek 15x1,5x6m; 18x1,5x6m; 20,0x2x6m; 26,9x2,9x6m; 28x2x6m; 33,7x4,5x6m; 42,4x2,5x4m; 42x2x6m; 48,3x2x6m; 50x2x6m; anyagminőségek bordás S235JR alu AlMgSi0.5 CSŐ méretek 29x1x6m 60x5x6m réz horganyzott S195T 6x1x5m; 10x1x5m; 12x1x5m; 16x1x5m; 18x1x5m; 22x1x5m 48,3x3,25x6m

100 100 anyagminőségek S235JR+AR S355J2 S355JR S355J2+AR C45 C60 16MnCr5/BC3 34Cr4+QT 42CrMo4 43Cr4+QT 42CrMo4QT KÖRACÉL MH méretek 8x6m; 10x6m; 12x6m; 16x6m; 20x6m; 22x6m; 25x6m; 30x6m; 32x6m; 38x6m; 40x6m; 50x6m 10x6m; 60x6m; 70x6m; 80x6m; 90x6m; 100x6m 12x6m 20x6m; 36x6m; 40x6m; 50x6m 28x6m; 60x6m; 70x6m; 80x6m 20x6m 30x6m; 40x6m; 45x6m; 50x6m 50x6m 30x6m; 35x6m 40x6m 190x6m anyagminőségek St37-2 St37-2K St52-3K C45 S235JRC S235JR+C S235JRC+C S235JRG2C+C S355J2 S355J2C S355J2C+C S355J2C+C hántolt S355J2G3C+C S355J2+SH 9SMn28K 11SMnPb30+C 11SMn30+C 16MnCr5 16MnCrS5 16MnCr5/BC3 42CrMo4v E295GC+C HÚZOTT KÖRACÉL méretek 8x3m 5x6m; 8x6m; 13x3m; 40x3m 10x3m; 15x3m 15x3m; 30x3m 6x6m;12x6m; 16x6m; 20x6m; 30x6m; 35x3m; 35x6m 42x6m 6x3m; 6x6m; 8x6m; 10x6m; 12x6m; 15x3m; 22x3m; 25x6m; 40x6m 30x3m; 43x3m 30x6m; 35x6m 20x6m; 25x6m; 50x6m 8x3m; 12x3m; 20x3m; 20x6m; 24x3m; 25x3m 60x6m 30x3m; 60x3m 60x6m 12x3m; 35x3m 15x3m 36x3m 16x3m 60x6m 20x3m 22x6m 25x3m; 30x3m; 40x3m; 40x6m

101 101 anyagminőségek S235JRC C45 C45E+C 11SMn30+C HÚZOTT HATSZÖGACÉL méretek 24x3m; 24x6m 27x3m 36x3m 55x3m anyagminőségek S235JR+C S235JRC+C S235JR+C h11 S235JRC S235JRG2C HÚZOTT LAPOSACÉL méretek 10x3x3m; 18x6x3m; 40x8x3m; 160x10x6m 40x8x6m 50x4x3m 60x40x3m 60x30x3m; 100x12x3m anyagminőségek S355J2+C S355J2C+C C45 HÚZOTT NÉGYZETACÉL méretek 25x25x3m 40x40x6m 60x60x3m anyagminőségek KO KO ROZSDAMENTES KÖRACÉL méretek 18x3m 100x2,49m anyagminőségek DX51D HORGANYZOTT ZÁRTSZELVÉNY méretek 60x40x1,5x6m; 60x40x2x6m anyagminőségek S355J2H ZÁRTSZELVÉNY MH méretek 40x40x6,3x6m; 60x40x6,3x6m; 60x40x8x6m; 60x60x6,3x6m; 60x60x6,3x12m; 80x80x4x6m; 100x100x6,3x12m

102 102 anyagminőségek S235 S235JR+AR S235JR+M S235JRC S235JR S275JR S355 S355J2 S355J2+AR S235J2G3 S355J2G3 C45E S355MC S355J2+M S355J2+N LAPOSACÉL MH méretek 40x4x4m 10x3x6m; 10x4x6m; 15x5x6m; 15x6x6m; 20x10x6m; 20x3x6m; 20x4x6m; 20x5x6m; 20x6x6m; 20x8x6m; 25x10x6m; 25x3x6m; 25x4x6m; 25x5x6m; 25x6x6m; 25x8x6m; 30x10x6m; 30x12x6m; 30x12x6m; 30x15x6m; 30x3x3m; 30x3x4m; 30x3x6m; 30x4x3m; 30x4x4m; 30x4x6m; 30x5x6m; 30x6x6m; 30x8x6m; 35x20x6m; 35x3x6m; 35x5x6m; 40x10x6m; 40x12x6m; 40x15x6m; 40x20x6m; 40x25x6m; 40x3x4m; 40x3x6m; 40x4x6m; 40x5x6m; 40x6x6m; 40x8x6m; 45x10x6m; 50x10x6m; 50x12x6m; 50x15x6m; 50x20x6m; 50x25x6m; 50x30x6m; 50x3x6m; 50x4x6m; 50x5x6m; 50x6x6m; 50x8x6m; 60x10x6m; 60x12x6m; 60x15x6m; 60x20x6m; 60x30x6m; 60x40x6m; 60x4x6m; 60x5x6m; 60x6x6m; 60x8x6m; 70x10x6m; 70x15x6m; 70x20x6m; 70x30x6m; 70x40x6m; 70x5x6m; 70x6x6m; 70x8x6m; 80x10x6m; 80x12x6m; 80x20x6m; 80x25x6m; 80x30x6m; 80x50x6m; 80x5x6m; 80x60x6m ; 80x6x6m; 80x8x6m; 90x10x6m; 90x15x6m; 90x20x6m; 90x30x6m; 90x40x6m; 90x5x6m; 90x6x6m; 90x8x6m; 100x10x6m; 100x12x6m; 100x15x6m; 100x20x6m; 100x25x6m; 100x30x6m; 100x40x6m; 100x50x6m; 100x5x6m; 100x60x6m; 100x8x6m; 110x15x6m; 110x20x6m; 110x6x6m; 120x10x6m; 120x12x6m; 120x15x6m; 120x20x6m; 120x50x6m; 120x60x6m; 120x6x6m; 120x8x6m; 130x12x6m; 130x15x6m; 130x20x6m; 130x25x6m; 130x30x6m; 130x8x6m; 140x15x6m; 140x50x6m; 140x8x6m; 150x15x6m; 160x12x6m; 160x15x6m; 160x50x6m; 160x6x6m; 180x6x6m; 200x10x6m 20x3x6m; 25x4x6m; 30x4x6m; 30x6x6m; 60x8x6m; 70x6x6m; 100x5x6m 30x10x6m; 30x20x6m; 30x6x6m; 30x8x6m; 40x10x6m; 40x12x6m; 40x5x6m; 40x6x6m; 40x8x6m; 50x10x6m; 50x6x6m; 50x8x6m; 60x10x6m; 60x6x6m; 60x8x6m; 70x10x6m; 80x6x6m; 80x8x6m; 90x10x6m; 90x6x6m; 90x8x6m; 100x6x6m; 100x8x6m; 120x8x6m 140x40x6m 180x15x6m 30x25x6m 20x10x6m; 30x10x6m; 30x20x6m; 30x5x6m; 40x15x6m; 40x20x6m; 40x8x6m; 50x12x6m; 50x25x6m; 50x40x6m; 60x15x6m; 60x20x6m; 80x15x6m; 80x40x6m; 80x8x6m; 90x25x6m; 90x30x6m; 90x60x6m; 100x20x6m; 120x10x6m; 120x20x6m; 140x12x6m; 20x12x6m; 20x8x6m; 30x15x6m; 40x10x6m; 50x10x6m; 50x20x6m; 50x30x6m; 100x10x6m; 100x12x6m; 100x30x6m; 150x8x6m 150x40x6m 25x12x6m 35x3,5x6m 70x5x6m 60x10x6m 50x8x6m

103 103 anyagminőségek S275JOH S275J2H ZÁRTSZELVÉNY HH méretek 60x40x5x6m; 60x60x6x6m; 70x40x4x6m; 70x40x5x6m; 80x50x5x6m; 40x40x5x6m; 50x50x5x6m; 60x40x5x6m; 60x60x5x6m; 60x60x6x12m; 60x60x6x6m; 70x40x4x6m; 70x40x6,3x6m; 70x70x5x6m; 80x50x5x6m S235JRH 20x20x2x6m; 25x25x2x6m; 30x20x2x6m; 30x30x2x6m; 30x30x3x6m; 35x25x2x6m; 35x35x2x6m; 35x35x3x6m; 35x35x4x6m; 40x20x2x6m; 40x30x2x6m; 40x30x4x6m; 40x40x2x6m; 40x40x3x6m; 40x40x4x6m; 40x40x5x6m; 45x45x1,5x6m; 45x45x4x6m; 50x30x2x6m; 50x30x3x6m; 50x40x2x6m; 50x40x4x6m; 50x50x3x6m; 50x50x4x6m; 50x50x5x6m; 50x50x6x6m; 60x20x2x6m; 60x30x4x6m; 60x40x2x6m; 60x40x3x6m; 60x40x4x6m; 60x40x5x12m; 60x40x5x6m; 60x60x3x6m; 60x60x4x6m; 60x60x5x6m; 60x60x6x12m; 60x60x6x6m; 70x40x4x6m; 70x40x5x6m; 70x70x4x6m; 80x40x3x6m; 80x40x4x6m; 80x50x4x6m; 80x50x5x6m; 80x60x4x6m; 80x60x5x6m; 80x80x3x6m; 80x80x4x6m; 80x80x5x6m; 80x80x6x6m; 80x80x8x6m; 90x50x4x6m; 90x50x5x12m; 90x50x5x6m; 90x90x4x6m; 90x90x5x6m; 90x90x6x6m; 100x100x3x6m; 100x100x3x6m; 100x100x4x6m; 100x100x5x12m; 100x100x5x6m; 100x100x6x6m; 100x100x8x6m; 100x40x5x6m; 100x50x4x6m; 100x60x4x6m; 100x60x5x6m; 100x80x4x6m; 120x120x6x6m; 120x120x8x6m; 120x60x3x6m; 120x60x4x6m; 120x60x6x12m; 120x60x6x6m; 140x80x6x6m; 200x200x5x6m; 200x80x6x12m; 200x80x6x6m S355J2H E235 40x40x5x6m; 50x50x3x12m; 50x50x5x6m; 60x40x3x6m; 60x40x5x6m; 60x60x5x6m; 60x60x6x12m; 70x40x5x6m; 70x70x4x12m; 70x70x6x6m;70x70x8x12m; 80x40x5x6m; 80x50x4x12m; 80x50x5x12m; 80x60x6x6m; 80x80x4x12m; 80x80x5x12m; 80x80x5x6m; 80x80x6x6m; 90x90x5x6m; 100x100x4x12m; 100x100x6x6m; 100x50x5x6m; 100x60x4x6m; 100x60x6x6m; 120x120x8x6m; 120x60x5x6m; 120x60x6x6m; 120x80x6x12m 80x80x3x6m

104 104 anyagminőségek S235JR+AR S275JR+AR S355J2 S355J2+AR C45 NÉGYZETACÉL MH méretek 8x8x6m; 10x10x6m; 12x12x6m; 14x14x6m; 16x16x6m; 20x20x6m; 25x25x6m; 30x30x6m; 35x35x6m; 40x40x6m; 50x50x6m; 60x60x6m; 70x70x6m 15x15x6m 30x30x6m; 35x35x6m; 40x40x6m; 50x50x6m; 60x60x6m; 70x70x6m 10x10x6m; 12x12x6m; 15x15x6m; 20x20x6m; 80x80x6m 10x10x6m anyagminőségek S235JR (HH) S235JRG2 (HH) S235JR+AR (MH) S355J2+AR (MH) U-ACÉL MH és HH méretek 90x50x4x6m; 50x20x2x6m; 100x50x5x6m 50x30x3x6m 40x20x5x6m; 50x25x5x6m; 50x38x5x6m; 60x30x6x6m; 80x45x6x12m; 80x45x6x6m; 100x50x6x12m; 100x50x6x6m; 120x55x7x12m; 120x55x7x6m; 140x60x7x12m; 140x60x7x6m; 160x65x7,5x12m; 180x70x8x12m; 180x70x8x6m; 240x85x9,5x12m; 140x60x7x12m; 140x60x7x6m; 200x75x8,5x12m LEMEZ TEKERCS MH anyagminőségek méretek S235JR 10x1250; 10x2000; 4x1500; 5x2000;6x2000; 8x2000 S235JR+AR 10x1500; 12x2000; 3x1500; 3x1800; 4x2000; 6x1500 pácolt 12x1250; 2,5x1250; 2,8x1000; 2,8x1500; 3,5x1500; 3,8x1000; S235JRC+N 3,8x1250; 3,8x1500; 3x1000; 4,8x1250; 4x1000; 6x1000; 6x1500; 7,8x1200; 7,8x1280; 8x1500 S235J2+N 3x1500; 4x1500; 5x1500; 6x1500 S235JR+N 3x1500; 5x1500; 6x1500; 7,9x1300; 7,9x1450; 9,8x1520 P265GH 10x2000; 12x2000; 8x1500 P265GH+N 10x1500; 12x1500; 6x1500; 8x1500 S355 pácolt 4x1500 S355MC 10x1500; 10x2000; 11,8x1500; 12x1000; 12x1500; 3,5x1285; 6x1500; 8x1500 S500MC 10x1500; 12x1500; S355J2+N 10x2000; 12x1500; 8x1500 S355J2C+N 10x1500; 12x1500; 8x1500 S355J2+M 12x2000 C45E 7x1000

105 105 anyagminőségek S275JR+AR S235JR+AR S355J2+AR L-ACÉL méretek 65x50x6x6m 20x20x3x6m; 25x25x3x6m; 25x25x4x6m; 30x30x3x6m; 30x30x4x6m; 30x30x5x6m; 35x35x4x6m; 40x20x4x6m; 40x20x5x6m; 40x40x4x6m; 45x30x5x6m; 45x45x5x6m; 50x30x5x6m; 50x40x5x6m; 50x50x5x6m; 50x50x6x6m; 50x50x8x6m; 60x30x5x6m; 60x40x5x6m; 60x40x6x6m; 60x60x10x6m; 60x60x5x6m; 60x60x6x6m; 65x50x6x6m; 70x70x7x6m; 80x40x6x6m; 80x65x8x12m; 80x65x8x6m; 80x80x10x6m; 80x80x6x6m; 80x80x8x6m; 90x60x8x6m; 100x100x10x6m; 100x50x6x6m; 100x50x8x6m; 100x65x9x6m;150x100x14x6m; 200x100x14x6m 40x40x4x6m; 60x60x6x6m; 200x100x16x12m anyagminőségek S235JR+AR I-ACÉL MH méretek 100x12m; 180x12m; 200x1m; 240x6m anyagminőségek DX51D DX51D+Z140 DX51D+Z275 MAC DX51D+Z275 HORGANYZOTT LEMEZ tábla méretek 1,2x1250x2500; 2x1250x2500; 2,5x1250x3000; 2,5x1250x6000 1,2x1250x2500 1,5x1250x2500; 1,5x1250x3600; 2x1000x2000; 2x1250x2500 2x1250x4200; 2x1500x3000; 3x1000x2000 1x1500x3000; 2,5x1250x2500; 2x1500x3100 LEMEZ HH anyagminőségek lemez vastagság tábla méretek DC01 0,8 1250x2500; 1500x3000 DC01 1,0 1000x2000; 1250x2500; 1500x3000; 1500x848 DC01 1,2 1000x1600; 1250x2500; 1500x3000 DC01 1, x2000 DC01 1,5 1000x2030; 1000x2550; 1250x2500; 1500x1200; 1500x3000; DC01 2,0 1000x2000; 1250x2500; 1500x3000 DC01 2,5 1000x2000; 1250x2500; 1500x3000 DC01 2, x2500; 1500x3000 DC01 3,0 1000x1650; 1000x2000; 1250x2500; 1500x3000 DC04 1,0 1500x3000 DC04 1,5 1000x2000 DC04 2,5 1250x2500 DC04 3,0 1000x2000

106 106 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 2,5 1250x2500 pácolt; 1500x3000 pácolt; 1600x2500; 1600x3000; 1750x2500 2,8 1000x2000; 1250x2500 pácolt 3,0 1750x2500; 1800x2500 magnet; 1800x3460 magnet 4,0 1500x1000; 1500x6000 pácolt; 1800x5600; 2000x6000 5,0 1500x3000 pácolt; 2000x2500; 2000x3000; 2130x4050; 2130x4850; 2130x5250 6,0 2000x1000 S235JR+AR 7,5 1500x3000 8,0 2000x1000; 2000x x1640; 1180x1650; 1500x3000; 2000x1000; 2000x12000; 2000x x x2400; 2400x x3000 pácolt; 2000x x3000; 2400x x x2000; 2000x x2200; 2000x5300 2,5 1000x2000; 1250x2500 3,0 1000x2000; 1010x2000; 1250x2500; 1500x3000; 1500x4000; 1500x6000 S235JRC+N 3,2 1120x2670 pácolt 3,5 1500x3000; 1540x6000 3,8 1000x2000; 1250x2500; 1500x3000 4,0 1000x2000; 1000x3800; 1035x5200; 1250x2500; 1500x3000; 1500x3800; 1500x6000 S235JRC+N 4,8 1500x3000; 1500x6000 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 5,0 1250x2500; 1500x3000; 1500x4000; 1500x4380; 1500x5010; 1500x6000 6,0 1250x2500; 1500x3000; 1500x4000; 1500x6000 7,0 1500x3000 7,8 1200x5600 S235JRC+N 8,0 1000x2000; 1250x5600; 1250x5850; 1300x5850; 1500x2140; 1500x3000; 1500x4000; 1500x6000 9,8 1500x x x2000; 1250x2500; 1500x3000; 1500x x x6000 S235JRC+N x3000; 2000x6000

107 107 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 3,5 1500x3000 3,8 1250x2500; 1250x2500 pácolt; 1500x3000 4,0 1000x3250 pácolt; 1500x2150 pácolt; 1500x2400 pácolt; 1500x3000; 2000x1000; 2000x4430; 2000x6000 5,0 1000x2000 6,0 1010x2150 8,0 1500x3000; 2000x12000; 2000x2250; 2000x x x5000; 2000x12000; 2000x6000; 2000x6000; 2450x x4000; 1500x6000; 2000x12000; 2000x6000; 2000x6500; 2100x6500; 2200x6000; 2200x6500; 2450x12000; 2500x9800 S235J2+N x x x4000; 1500x6000; 1500x8000; 1600x6000; 2000x12000; 2000x6000; 2450x x12000; 2000x x x x x x3000; 2000x x x6000; 2450x x x6000; 1500x6300 S235J2+N szalagsori x12000; 1500x3000; 1500x6000 anyagminőségek S235J2+N+S1E1 LEMEZ MH lemez vastagság tábla méretek x x6000; 2000x12000 S235J2+N+S1E x5860; 2000x2000; 2000x6000

108 108 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 2,0 1000x2000; 1000x2500 4,0 1000x2000; 1500x6000 5,0 1500x3000; 1500x4000; 1500x6000 6,0 1250x2500; 1500x3000; 1500x6000 8,0 1500x3000; 1500x x2500; 1500x3000; 1500x4000; 1500x6000 S355J2C+N x12000; 1500x3000; 1500x x6000; 1990x8000; 2000x4000; 2000x x x x1000; 2000x x x3000 S355J2C+N+S1E x5000; 2000x6000 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 4,0 1000x2000; 1500x3000; 1500x6000; 2000x1000; 2000x3000; 2000x6000 4,8 1500x3000; 1500x6000 5,0 1500x3000; 1500x6000; 2000x1000 6,0 1500x3000; 1500x9000; 2000x6000; 2000x9000 6,8 2200x8500; 2300x8500 7,8 1500x6000 8,0 1250x2500; 1400x6000; 1500x3000; 1500x6000; 2000x1000; 2000x6000; 2000x7000; 2000x7800; 2300x6400 9,8 1500x x8600; 2000x12000; 2000x3000; 2000x3500; 2000x5400; 2000x6000; 2000x ,8 1500x3000; 1500x6000 S355J2+N x2900; 1500x3000; 1500x9500; 2000x12000; 2000x6000; 2000x8000; 2450x12000; 2450x18700; 2450x6700; 2500x x13250; 1800x13250; 1800x6800; 1800x7100; 1850x7600; 2000x2000; 2500x6000; 2900x12000; 2900x2300; 2900x x12000; 1500x3000; 1500x6000; 2000x12000; 2000x13000; 2000x5000; 2000x6000; 2450x12000; 2500x x12500; 2000x5250; 2000x6000; 2450x x x12000; 1500x6000; 1500x3000; 1600x9150; 1990x8000; 2000x3000; 2000x5200; 2000x6000; 2000x8000; 2450x x6000 S355J2+N szalagsori x3000; 1500x6000

109 109 LEMEZ MH anyagminőségek lemez vastagság tábla méretek x3000; 1990x6000; 2000x1000; 2000x12000; 2000x x6000; 1990x6000; 2000x12000; 2000x3000; 2000x5000; 2000x x6000; 2000x6000; 2450x x6000; 2000x3000; 2000x6000 S355J2+N x2700; 2000x3000; 2000x x1000; 2000x2000; 2000x6000; 2500x x4000; 1500x6000; 2000x4000; 2000x x x4000; 2000x x x x x x12000; 2000x x x12000 S355J2+N+S1E x x5000; 2000x6000; 2300x x x1250; 2000x3000; 2000x x1000; 2000x x6000 S355J2+N MTC x6000 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 1,5 1000x2000; 1160x1770 2,0 1250x2500 2,5 1500x3000 pácolt 2,8 1500x3000 pácolt 3,0 1000x2000 pácolt; 1250x2500; 2000x1000 3,5 1000x2000 pácolt S235JR+N 3,8 1500x3000 pácolt 4,0 1250x2500 pácolt; 1500x3000; 1500x6000; 2000x1000; 2000x6000 5,0 1000x2000; 1100x6000; 1250x2500; 1500x3000; 2000x6000; 2000x7500; 2000x8000; 2500x7500 5,9 1360x4100; 1360x4700 6,0 1000x2000; 1250x2500; 1360x4700; 1500x3000; 1500x6000; 2000x6000; 2500x4500 S235JR+N 7,0 2000x1000

110 110 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 8,0 1300x2500; 1300x5850; 1500x2600; 1500x3000; 2000x1000; 2000x5900; 2000x6000; 2000x8150; 2000x9000; 2500x6000 9,8 1230x x5900; 1500x3000; 1500x6000; 1500x6250; 2000x x3000; 1500x6000; 2000x12000; 2000x x12000; 1500x3000; 1500x x x6500 S235JR+N x6000; 2000x10000; 2000x12000; 2000x x12000; 1500x6000; 2000x x12000; 1500x3000; 1500x6000; 1500x9000; 2000x x6000; 2000x x x x3000; 1500x6000; 1500x9000; 1500x9300; 2000x x x6000 S235JR+N x6000 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 2,0 1250x2700; 1500x1800; 1500x2500 S235J2C+N 2,5 1250x x7200; 2200x6500 3,0 1000x2000; 1250x2500; 1500x3000 4,0 1000x2000; 1400x2850; 1500x3000; 1500x4000 5,0 1500x3000; 1500x4000; 900x3300 és 900x5120 pácolt 6,0 1500x3000; 1500x3000 pácolt;1500x4000; 1500x x3000; 1500x3000 pácolt; 1500x4000; 8,0 S355MC 2000x1000; 2000x4000; 2000x6000; 2000x8000 8,7 1070x x3000; 1500x4000; 1500x x3000; 1500x4000; 1500x8000; 2000x1000; 2000x4000; 2000x6000; 2000x x3000; 1500x4000; 1500x6000 S355MC x6000

111 111 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 3,5 1000x2000; 1000x2500; 1000x3000 6,0 2000x1000; 2000x6000; 2800x5500 7,0 1000x2000; 1500x300; 1500x6000; 2000x1000; 2000x1600; 2500x8000; 3050x6000 8,0 1500x6000; 1500x7000; 2000x1000; 2500x7000 P265GH 9,0 2500x x8000; 2500x x x3000; 1500x6000; 2000x1000; 2000x6000; 2500x5500; 2500x x8000; 2800x x9000; 2000x4500; 2500x2000 P265GH+N 6,0 2000x1000 P265GH+N 8,0 1500x6000 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 2,0 1000x2000; 2000x5000; 2000x5650; 2,5 1250x2500 2,8 1500x6000 pácolt 3,0 1500x3000; 2000x4000; 2000x6000 3, x3000; 1500x3000 pácolt; 1500x6000 3,8 1500x3000 S235JR 1000x2000; 1500x3000; 1500x6000; 2000x1000; 4,0 2000x4430; 5,0 1500x3000; 2000x6000 6,0 2000x1000; 2000x4950; 2000x6000; 2000x6100; 2000x6650; 2000x6820 8,0 2000x x1000; 2000x6000 S235JRG2 2,5 1000x2000 S235JRG2 pácolt 4,0 1250x2500 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 3,0 1500x3000 4,0 1500x3000 S355J2WC+N 8,0 1500x x3000; 1500x x3000 S235J2+AR 4,0 1500x x6000 S235J x2500

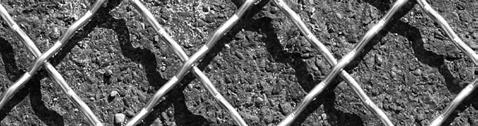

112 112 LEMEZ MH anyagminőségek lemez vastagság tábla méretek 16MnCr5 3,0 1000x2000 4,0 1000x2000 6,0 1000x x x5900; 2000x x x x x x x x5700 S420MC 1,5 1250x x3000 S700MC 4,0 1500x3000 5,0 1500x3000 8,0 1500x x x6000 C45E 6,8 1000x2000 C45E 7,0 1000x2000 HASÍTOTT SZALAGOK HH anyagminőségek méretek HC420OLA 1x168 HC42OLA 1,2x420 DC01 1,5x50 S420MC pácolt 1,5x215 (-0/+0,8) S420MC pácolt 1,5x220 (-0/+0,8) QSTE380TM 10x110 S420MC pácolt 2,5x235 (-0/+1,0) HC42OLA 2x850 S420MC pácolt 3(+/-0,17)x143(-0/+0,5) S420MC pácolt 3x172(-0/+1,0) S420MC pácolt 3x185(-0/+1,0) S235JR 3x90 anyagminőségek Hardox ET400 ET400 ET400 ET400 ÉLLEMEZ méretek 10x101x x110x x110x x150x x150x6000

113 113 anyagminőségek DX51D DX51D+Z140 DX51D+Z275 MAC DX51D+Z275 HORGANYZOTT LEMEZ méretek 1,2x1250x2500 1,2x1250x2500 1,5x1250x2500; 1,5x1250x3600 1x1500x3000; 2,5x1250x2500 HORGANYZOTT SZALAG anyagminőségek méretek S250GD+Z600 MAE 1,25x692 S350GD+Z275 1,5x50; 1,5x82; 2,5x112; 2,5x130; 2x47; 2x49; 2x50; 2x96 S250GD+Z600 MA 3,5x679 anyagminőségek S235JR S235JR+AR S275JR+AR HEA méretek 240x1m; 280x12,1m 120x12m; 280x1m; 300x1m; 300x6m; 360x11,5m; 450x1m 100x12m anyagminőségek S235JR S235JR+AR S355JO S355J2G3 S275JR+M HEB méretek 300x1m 260x1m; 360x1m 280x12m 700x1m 200x6m anyagminőségek S235JR+AR S275JR+AR S275JR+M IPE méretek 200x1m 180x1m 200x1m HEG. HUZAL anyagminőségek méretek SG2 0,8; 1; 1,2 SG3 1

114 114 További termékeink Rostalemezek Corten lemezek Fémszövetek Speciális szűrőelemek
