1 TARTALOMJEGYZÉK IP20, IP40 IP20, IP40 IP65 LENS PANEL 2.oldal PANEL SD UGR <19 4.oldal BS100 6.oldal ACCIAIO ECO 8.oldal H250/ oldal F250/ oldal FH70/150/200/ oldal Strada 16.oldal OPTICOM TECHNOLOGY Okostelefonnal vezérelhető funkciók általános és tartalékvilágítási rendszerekhez Fénnyel kommunikáló fény ez a működési alapelve az új Beghelli szabadalomnak. Az Opticom (OPTIcal COMmunication Technology) egy optikai kommunikációt jelent, mely a telefon vakuját felhasználva küld jeleket az SD meghajtóval szerelt Beghelli lámpatesteknek és az onnan visszaérkező információkat a kamerán keresztül fogadja, majd feldolgozza. Ez a fejlett technológia optimalizálja és leegyszerűsíti a kivitelezők feladatát, hiszen így nincs szükség kiegészítő eszközökre a beállításhoz; csak le kell tölteni az ingyenes alkalmazást, mely magyar nyelven is elérhető ios és Android rendszerekhez. Továbbá magas hozzáadott értékkel rendelkezik a felhasználók részére is a rugalmas szabályozhatóságnak köszönhetően. Minden SmartDriverrel és fényszenzorral szerelt lámpatest képes az Opticom használatára, melynek köszönhetően szabályozhatjuk a lámpatest át. Ez lehet a környezeti megvilágításhoz képest automatikus szabályzás a programozott értékre (Természetes Fény), vagy dinamikus világítási módban mozgásérzékelőként használva a fotoszenzort (Dinamikus Fény), tovább növelve az energiamegtakarítást. Az applikáció segítségével bármelyik lámpa a a kívánt értékre állítható egy kattintással. Opticom technológia: egy sokoldalúan használható rendszer, mely a SmartDriverrel együtt akár 80% energiamegtakarítást is képes elérni (30%-kal magasabb, mint a hagyományos -ek) a Természetes Fény és Dinamikus Fény funkciónak köszönhetően. Beghelli Hungary Kft Budapest, Váci utca 34.

2 SMARTDRIVER SMART DRIVER, AZ INTELLIGENS VILÁGÍTÁS MODULÁRISAN BŐVÍTHETŐ ELEKTRONIKUS ELŐTÉT FÉNYSZENZOR Jelenlét 1. Autodimmer 2. érzékelő 3. Okostelefonnal vezérelhető funkciók Minden SD eszköz a saját fejlesztésű Smart Driver meghajtóval és fotoszenzorral kerül leszállításra A Smart Driver alkalmazása fordulópontot hoz a világítástechnikában a rugalmas felhasználhatóságának köszönhetően. Ezzel az új generációs elektronikus előtéttel minden eddiginél magasabb energiamegtakarítást érhetünk el (akár 80%). Az Opticom rendszer bevezetésével az SD meghajtóval szerelt lámpák a telefonunk vakujával vezérelhetők az ingyenes applikáció segítségével. A meghajtó kifejezetten ipari környezetbe került kifejlesztésre (EN ), ennek megfelelően 4KVolt túláramot képes elviselni. A moduláris bővíthetőségnek köszönhetően a meghajtó képes alkalmazkodni a legkülönbözőbb kihívásokhoz is. SMARTDRIVER Központi vezérlő A rendszernek köszönhetően beállíthatunk különböző világítási jeleneteket, lámpánként szabályozhatjuk a kilépő ot. Vezeték nélküli vezérlés Rendszereink kielégítenek minden felmerülő igényt a világításvezérlés témakörében, mindezt külön BUS kábel kiépítése nélkül, rádiófrekvencián keresztüli kommunikáció segítségével. Csatlakoztassuk a rádió modult az SD meghajtóhoz és a központ vagy rádió jeladó segítségével távolról szabályozhatjuk lámpánkat. Kompatibilitás egyéb vezérlőkkel Az SD meghajtó moduláris bővíthetőségének köszönhetően a rendszer képes a digitális DALI, vagy az analóg 1-10V szabályzásra is. Ehhez mindössze a megfelelő kiegészítő modul csatlakoztatása szükséges. Opticom smart fotoszenzor Autodimmer természetes fény funkció Minden SD meghajtóval szerelt világítótest beépített intelligens fotoszenzorral rendelkezik, melynek köszönhetően a kilépő ot a környezeti fényviszonyoknak megfelelően képes automatikusan szabályozni. Ezzel a funkcióval a hagyományos fix ú lámpatestekhez képest 30%-kal magasabb energiamegtakarítás érhető el. Autodimmer dinamikus fény funkció Az új Opticom intelligens fotoszenzor érzékeli a legkisebb mozgásból adódó fényváltozásokat és erre reagálva az addig dimmelt üzemmódban lévő lámpatestet teljes teljesítményre kapcsolja. Ezt az állapotot az előre beállított késleltetési ideig megtartja, majd visszatér a beállított szabályozott értékre amíg további mozgást nem érzékel. Ezzel a funkcióval további 20% energiamegtakarítás érhető el az autodimmer funkcióhoz képest. Ez a funkció 4 méteres szerelési magasságig üzemel biztonsággal. Opticom Az Opticom applikáció felületén tudjuk az SD meghajtóval szerelt lámpatesteket programozni. Ehhez a funkcióhoz a lámpatestben található intelligens fotoszenzor érzékeli és feldolgozza a mobiltelefon vakujából érkező villogó fényt és beállítja az elküldött parancsot. Például: ha a lámpa 50%-os teljesítménnyel üzemel, az Opticom applikáció segítségével beállíthatjuk 100%-ra. 1

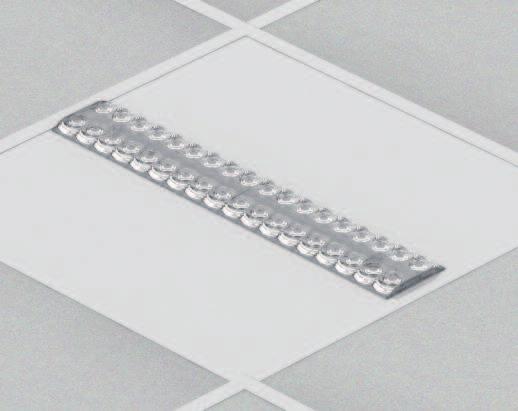

3 Lens Panel Mennyezeti, süllyesztett, függesztett felszerelési mód NO FLICKER UGR <19 SMARTDRIVER 4000 lumen Egyenértékű teljesítmény* Tápegység Megfelelőség IP Védelem 4x18W, 2x36W, 2x58W SD meghajtó: Universal Multi Voltage Vac 50 60Hz Vdc ED meghajtó: 230Vac ± 10% 50Hz EN EN EN EN IP20, IP40 Környezeti hőmérséklet ºC Káprázási érték Felszerelhetőség UGR<19 álmennyezetbe süllyesztve mennyezetre szerelve függesztve anyaga porszórt alumínium RAL 9003 L B H1 H Bura anyaga Tápegység jellemzői Meghajtó MTBF** átlátszó PMMA SD meghajtó: elektronikus előtét (Cos φ 0,96) intelligens szabályzással ED meghajtó: elektronikus előtét (Cos φ 0,95) óra Típus Méretek (mm) L B H H1 Súly kg 600x x , OPTICOM AUTODIMMER SZENZOR Fényáramtartás** h (L80B20) cd/klm Színstabilitás 4x18 W C0-C180 C90-C270 3 SDCM *Hagyományos fénycsöves lámpatestnek megfelelő teljesítmény **25ºC-os környezeti hőmérséklet esetén Hatékonyság és szabályozás Az elektronikus előtét intelligens szabályozhatóságának köszönhetően a lámpatest élettartama és fényhasznosítása jelentősen megnőhet. Szabályzás 50% élettartam +40% +15% FÜGGESZTŐ KÉSZLET INVERTER PLUG&LIGHT SE/SA 1H 20-60V INVERTER PLUG&LIGHT SE/SA 3H 20-60V MENNYEZETI SZERELŐ KÉSZLET 600X600 (csak az SD verzióhoz) MENNYEZETI SZERELŐ KÉSZLET 300X1200 (csak az SD verzióhoz) Világításvezérlés KÖZPONTI EGYSÉG KÖZPONTI EGYSÉG + WiFi RADIO TRANSZMITTER RADIO MODUL DALI MODUL V MODUL 2

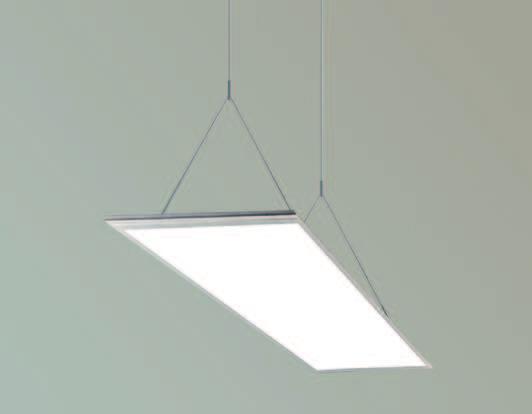

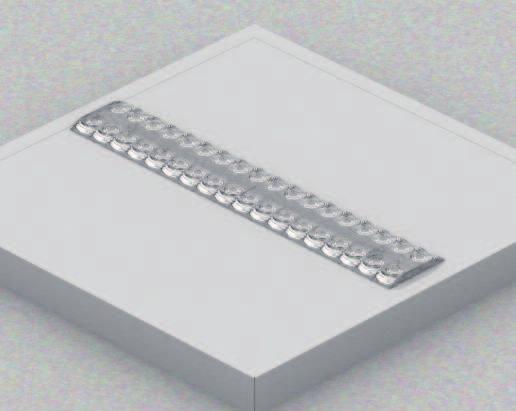

4 MODULÁRISAN BŐVÍTHETŐ ELEKTRONIKUS ELŐTÉT FÉNYSZENZOR Jelenlét 1. Autodimmer 2. érzékelő 3. Okostelefonnal vezérelhető funkciók FELSZERELÉS FÜGGESZTVE FELSZERELÉS SÜLLYESZTVE FELSZERELÉS MENNYEZETRE(SD) OPTIKA TARTALÉKVILÁGÍTÁS PLUG&LIGHT INVERTER INVERTER TR AT LG LGFM Az innovatív Plug&Light inverter olcsó és gyors megoldás a világítótest tartalékvilágításként történő üzemeltetésére. Csak csatlakoztassa az invertert a tartozékként szállított vezetékkel az SD meghajtóhoz, helyezze el a visszajelző -et az erre kialakított helyen és a rendszer máris működőképes. Áramkimaradás esetén a világítótest automatikusan átkapcsol akkumulátoros táplálásra INVERTER PLUG&LIGHT SE/SA 1H 20-60V INVERTER PLUG&LIGHT SE/SA 3H 20-60V INV IP65 AT/LG 123H INV IP65 LGFM 123H RA02 AUTORIPARA INVERTER AKKUMULÁTOR Human Centric Lighting (HCL) Emberközpontú világítás Az embereket körülvevő világítás nagyban befolyásolja az egyén mindennapi közérzetét, teljesítményét. A belső biológiai óra a környezetből érkező különböző színű fényekre reagálva szabályozza az ébrenlétet és elalvást. Kutatások alapján az emberek többsége egyre kevesebb időt tölt a szabadban, így a természetes szabályzás adott esetben felborulhat. Éppen ezért nagyon fontos, hogy a mesterséges világítás minél inkább igazodjon a természetben előforduló váltakozásokhoz. Az emberközpontú világítás biztosítja, hogy az emberek napi életritmusához igazodva biztosítsa a megfelelő mennyiségű és minőségű fényt. A HCL funkcióval rendelkező világítótestek a központi egységhez csatlakoztatva képesek a színhőmérsékletet az évszakhoz és napszakhoz igazítani. Így biztosítva a lámpa alatt dolgozók megfelelő közérzetét és optimális teljesítményét. Lens Panel Human Centric Lighting (HCL) Elektronikus meghajtó SmartDriver -ek 4x18 LP418HCL LP HCL 418 M600 UGR19 SD 32W 2700/6000 > A++ 1/1 2x36 LP236HCL LP HCL X1200 UGR19 SD 38W 2700/6000 > A++ 1/3 2x58 LP258HCL LP HCL X1200 UGR19 SD 50W 2700/6000 > A++ 1/3 Lens Panel UGR < 19 Elektronikus meghajtó SmartDriver -ek 4x18 LP418SD LENS PAN 418 M600 UGR19 SD 4K > A++ 1/1 2x36 LP236SD LENS PAN x1200 UGR 19 SD > A++ 1/3 2x58 LP258SD LENS PAN x1200 UGR19 SD 4K > A++ 1/3 Lens Panel UGR < 19 Elektronikus meghajtó Eco Driver -ek 4x18 LP418ED LENS PAN 418 M600 UGR19 ED 4K > A++ 1/3 2x36 LP236ED LENS PAN x1200 UGR19 ED4K > A++ 1/3 2x58 LP258ED LENS PAN x1200 UGR19 ED4K > A++ 1/3 3

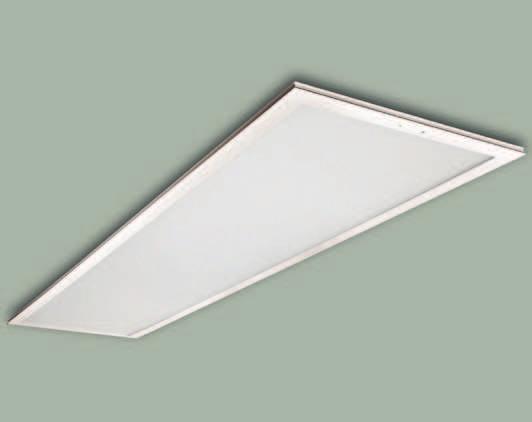

5 Panel SD UGR <19 Mennyezeti, süllyesztett, függesztett NO FLICKER NO FLICKER H UGR <19 SMARTDRIVER 4000 lumen Egyenértékű teljesítmény* Tápegység Megfelelőség 2x36W, 4x18W Universal Multi Voltage Vac Hz, Vdc EN EN EN B IP Védelem IP20, IP40 L H1 Környezeti hőmérséklet ºC Káprázási érték UGR<19 B Felszerelhetőség álmennyezetbe süllyesztve mennyezetre szerelve függesztve L anyaga alumínium RAL 9003 Bura anyaga Tápegység jellemzői Meghajtó MTBF** Fényáramtartás** tükröződésmentes, mikroprizmatikus PMMA SD meghajtó: SELV elektronikus meghajtó (Cos φ 0,96) óra h (L80B20) Típus Méretek (mm) L B H H1 Súly kg 600x x ,9 H H1 Színstabilitás 3 SDCM *Hagyományos fénycsöves lámpatestnek megfelelő teljesítmény **25ºC-os környezeti hőmérséklet esetén OPTICOM AUTODIMMER SZENZOR Hatékonyság és szabályozás FÜGGESZTŐ KÉSZLET MENNYEZETI SZERELŐKÉSZLET 600X600 cd/klm x36W C0-C180 C90-C270 Az elektronikus előtét intelligens szabályozhatóságának köszönhetően a lámpatest élettartama és fényhasznosítása jelentősen megnőhet. Szabályzás 50% élettartam +40% +10% MENNYEZETI SZERELŐKÉSZLET 300X1200 Világításvezérlés KÖZPONTI EGYSÉG KÖZPONTI EGYSÉG + WiFi RADIO TRANSZMITTER RADIO MODUL DALI MODUL V MODUL 4

6 MODULÁRISAN BŐVÍTHETŐ ELEKTRONIKUS ELŐTÉT FÉNYSZENZOR Jelenlét 1. Autodimmer 2. érzékelő 3. Okostelefonnal vezérelhető funkciók FELSZERELÉS FÜGGESZTVE FELSZERELÉS MENNYEZETRE(SD) MIKORPRIZMATIKUS BURA TARTALÉKVILÁGÍTÁS PLUG&LIGHT INVERTER TR AT LG LGFM Az innovatív Plug&Light inverter olcsó és gyors megoldás a világítótest tartalékvilágításként történő üzemeltetésére. Csak csatlakoztassa az invertert a tartozékként szállított vezetékkel az SD meghajtóhoz, helyezze el a visszajelző -et az erre kialakított helyen és a rendszer máris működőképes. Áramkimaradás esetén a világítótest automatikusan átkapcsol akkumulátoros táplálásra. Autodimmer szenzor vészjelző INVERTER PLUG&LIGHT SE/SA 1H 20-60V INVERTER PLUG&LIGHT SE/SA 3H 20-60V INVERTER INV IP65 AT/LG 123H INV IP65 LGFM 123H RA02 AUTORIPARA INVERTER AKKUMULÁTOR Lens Panel UGR <19 Elektronikus meghajtó SmartDriver -ek 4x18 418PSD PANEL 418 M600 UGR19 SD 4K > A++ 1 2x36 236PLSD PANEL x1200 UGR19 SD 4K > A++ 1 5

7 SMARTDRIVER BS100 Por- és páramentes lámpatest, polikarbonát ház és bura 850 C HA CCP I H H lumen L B Egyenértékű teljesítmény* Tápegység Megfelelőség IP Védelem 1x18, 2x18, 1x36, 2x36, 1x58, 2x80 W SD meghajtó: Universal Multi Voltage Vac 50 60Hz Vdc ED meghajtó: 230Vac ± 10% 50Hz EN EN EN EN IP65 Méretek (mm) W L B H H1 I Súly kg 1x18, 2x x36, 2x x58, 2x x Környezeti hőmérséklet ºC Káprázási érték UGR<19 Felszerelhetőség mennyezetre szerelve függesztve áramvezető sínre OPTICOM AUTODIMMER SZENZOR anyaga Polikarbonát,RAL 7035 Bura anyaga Opál polikarbonát Tápegység jellemzői Meghajtó MTBF** SD verzió: SELV elektronikus SD (Cos φ 0,96) intelligens szabályzással ED meghajtó: SELV elektronikus ED (Cos φ 0,95) óra 3905 VÉDŐRÁCS 18W 8066 VÉDŐRÁCS 36W 8067 VÉDŐRÁCS 58W/80W Fényáramtartás** h (L80B20) 3504 OLDALFALI SZERELŐ KERET 3505 ROZSDAMENTES ACÉL HÚZÓZÁR 18W Színstabilitás 3 SDCM *Hagyományos fénycsöves lámpatestnek megfelelő teljesítmény **25ºC-os környezeti hőmérséklet esetén 3506 ROZSDAMENTES ACÉL HÚZÓZÁR 36W 3507 ROZSDAMENTES ACÉL HÚZÓZÁR 58W / 80W 8010 KÉSZLET ÁTVEZETÉKEZÉSHEZ 58W / 80W 8012 KÉSZLET ÁTVEZETÉKEZÉSHEZ 36W Hatékonyság és szabályozás Az elektronikus előtét intelligens szabályozhatóságának köszönhetően a lámpatest élettartama és fényhasznosítása jelentősen megnőhet. Szabályzás 50% élettartam +40% +15% Világítás vezérlés KÖZPONTI EGYSÉG KÖZPONTI EGYSÉG + WIFI RADIO TRANSZMITTER RADIO MODUL DALI MODUL V MODUL 6

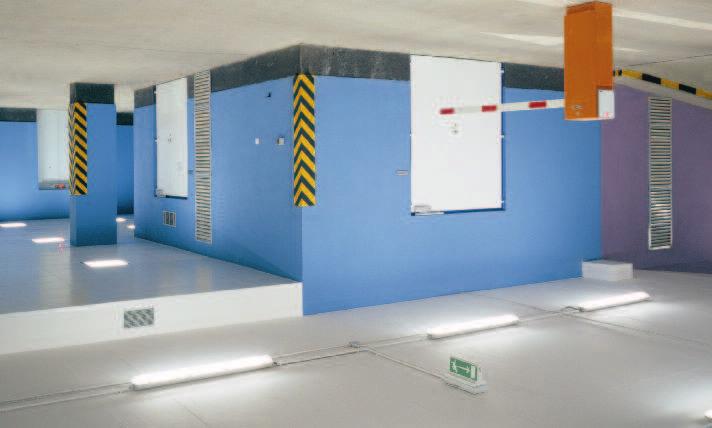

8 MODULÁRISAN BŐVÍTHETŐ ELEKTRONIKUS ELŐTÉT FÉNYSZENZOR Jelenlét 1. Autodimmer 2. érzékelő 3. Okostelefonnal vezérelhető funkciók SPECIÁLIS PARKOLÓ VERZIÓ Speciális parkolóházakhoz, mélygarázsokhoz fejlesztett verzió. Szélesebb fényeloszlásának köszönhetően kisebb darabszámú lámpatest segítségével is elérhető a kívánt megvilágítási érték a megfelelő egyenletesség megtartása mellett. Könnyű inverterezhetőségének köszönhetően a tartalékvilágítási funkció is megoldott. 236PSD BS100 PARKING 2X36W TARTALÉKVILÁGÍTÁS PLUG&LIGHT INVERTER INVERTER TR AT LG LGFM INVERTER PLUG&LIGHT SE/SA 1H 20-60V INVERTER PLUG&LIGHT SE/SA 3H 20-60V INV IP65 AT/LG 123H INV IP65 LGFM 123H RA02 AUTORIPARA INVERTER AKKUMULÁTOR Az innovatív Plug&Light inverter olcsó és gyors megoldás a világítótest tartalékvilágításként történő üzemeltetésére. Csak csatlakoztassa az invertert a tartozékként szállított vezetékkel az SD meghajtóhoz, helyezze el a visszajelző -et az erre kialakított helyen és a rendszer máris működőképes. Áramkimaradás esetén a világítótest automatikusan átkapcsol akkumulátoros táplálásra. BS100 PARKING Elektronikus meghajtó SmartDriver -ek 2x36 236PSD BS100 PARKING 2X36 SD 4000K > A++ 1 BS100 Elektronikus meghajtó SmartDriver -ek 1x18 118SD BS100 1X18 SD 4000K > A++ 1 2x18 218SD BS100 2X18 SD 4000K > A++ 1 1x36 136SD BS100 1X36 SD 4000K > A++ 1 2x36 236SD BS100 2X36 SD 4000K > A++ 1 1x58 158SD BS100 1X58 SD 4000K > A++ 1 2x58 258SD BS100 2X58 SD 4000K > A++ 1 2x80 280SD BS100 2X80 SD 4000K > A++ 1 BS100 Elektronikus meghajtó Eco Driver -ek 2X18 218ED BS100 2X18 ED 4000K > A++ 1 2X36 236ED BS100 2X36 ED 4000K > A++ 1 2X58 258ED BS100 2X158ED 4000K > A++ 1 7

9 SMARTDRIVER Acciaio Eco Led Por- és páramentes lámpatest, fémházas kivitel, edzett üveg előlap NO FLICKER 9900 lumen L H B Egyenértékű teljesítmény* Tápegység Megfelelőség IP Védelem Ütésállóság 1x36, 2x36, 1x58, 2x58W, 2x80W (TOP, ATEX) SD verzió: Universal Multi Voltage Vac 50 60Hz Vdc ED verzió: 230Vac ± 10% 50Hz EN , EN , EN , UNI9554:1989, DIN : , EN 62471, ATEX 2014/34/UE Környezeti hőmérséklet ºC Káprázási érték Felszerelhetőség anyaga Bura anyaga Tápegység jellemzői Meghajtó MTBF** Fényáramtartás** Színstabilitás UGR<19 mennyezetre szerelve függesztve áramvezető sínre Poliészter porral bevont acéllemez RAL 7035 Mikroprizmatikus edzett üveg SD verzió: SELV elektronikus SD (Cos φ 0,96) intelligens szabályzással ED meghajtó: SELV elektronikus ED (Cos φ 0,95) óra >60.000h (verzió 2x) (L80B20) >70.000h (verzió 1x) (L80B20) 3 SDCM *Hagyományos fénycsöves lámpatestnek megfelelő teljesítmény **25ºC-os környezeti hőmérséklet esetén Méretek (mm) W L B H Súly kg 1x x x x x OPTICOM AUTODIMMER SZENZOR SZÉLES FÉNYELOSZLÁST BIZTOSÍTÓ DIFFÚZOR 1200 MM KÉTOLDALI CSATLAKOZÁS M ATEX KIT ACCIAIO (2x80 verzióhoz ) ÁLLÍTHATÓ FALI RÖGZÍTŐ KERET ACCIAIO VÉSZVILÁGÍTÓ FEJEGYSÉG TR SE 1H ACCIAIO VÉSZVILÁGÍTÓ FEJEGYSÉG AT/LG SE 1/3H ACCIAIO VÉSZVILÁGÍTÓ FEJEGYSÉG LGFM SE 1/3H Acciao SD Acciao ED Világításvezérlés KÖZPONTI EGYSÉG KÖZPONTI EGYSÉG + WiFi RADIO TRANSZMITTER RADIO MODUL DALI MODUL V MODUL 8

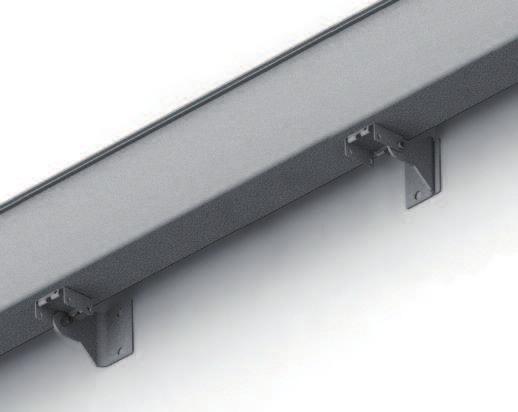

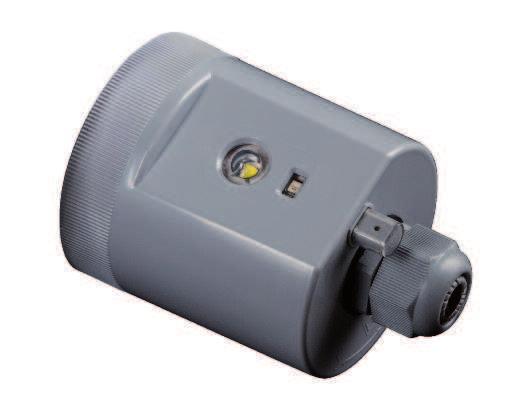

10 MODULÁRISAN BŐVÍTHETŐ ELEKTRONIKUS ELŐTÉT FÉNYSZENZOR Jelenlét 1. Autodimmer 2. érzékelő 3. Okostelefonnal vezérelhető funkciók VÉSZVILÁGÍTÓ MODUL ÁLLÍTHATÓ FALI KERET Hatékonyság és szabályozás Az elektronikus előtét intelligens szabályozhatóságának köszönhetően a lámpatest élettartama és fényhasznosítása jelentősen megnőhet. Szabályzás 50% élettartam +40% +10% TARTALÉKVILÁGÍTÁS PLUG&LIGHT INVERTER INVERTER PLUG&LIGHT SE/SA 1H 20-60V TR AT LG LGFM (csak az SD verzió) INVERTER PLUG&LIGHT SE/SA 3H 20-60V (csak az SD verzió) INVERTER INV IP65 AT/LG 123H (csak ED verzió) INV IP65 LGFM 123H RA02 AUTORIPARA INVERTER AKKUMULÁTOR Acciaio Eco Elektronikus meghajtó SmartDriver -ek 1x36 A136ESD ACCIAIO E 1X36 SD 4000K > A++ 1 2x36 A236ESD ACCIAIO E 2X36 SD 4000K > A++ 1 1x58 A158ESD ACCIAIO E 1X58 SD 4000K > A++ 1 2x58 A258ESD ACCIAIO E 2X58 SD 4000K > A++ 1 2x80 A280ESD ACCIAIO TOP 2X80 SD 4K > A++ 1 1x36 A136E** ACCIAIO E 1X36 D 4000K > A++ 1 2x36 A236E** ACCIAIO E 2X36 D 4000K > A++ 1 1x58 A158E** ACCIAIO E 1X58 D 4000K > A++ 1 2x58 A258E** ACCIAIO E 2X58 D 4000K > A++ 1 Acciaio Eco Led Elektronikus meghajtó Eco Driver -ek 2x36 A236ED ACCIAIO ED 2x K > A++ 1 2X58 A258ED ACCIAIO ED 2x K > A++ 1 ** Hagyományos elektronikus előtéttel. 9

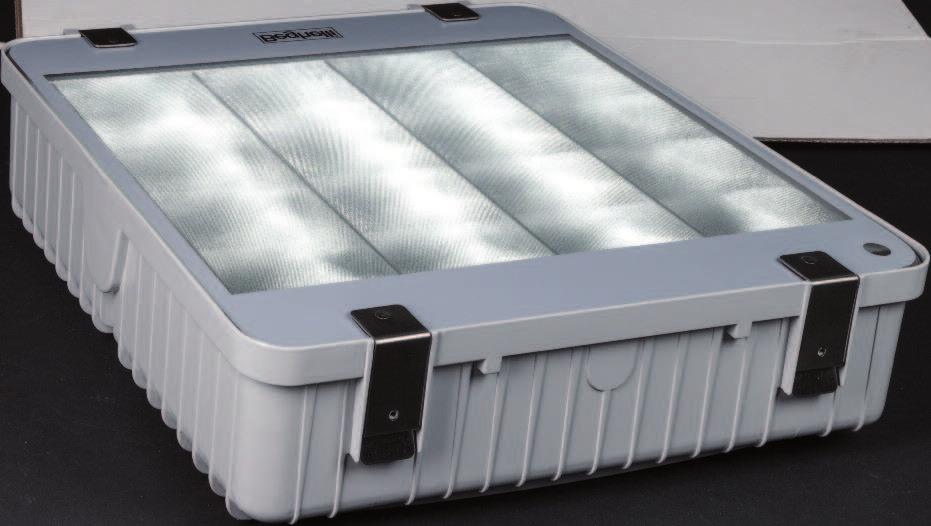

11 H250/400 Ipari csarnokvilágító lámpatest NO FLICKER SMARTDRIVER lumen Egyenértékű teljesítmény* Tápegység Megfelelőség IP Védelem 250, 400 W Universal Multi Voltage Vac Hz Vdc EN EN EN EN B Ütésállóság Környezeti hőmérséklet ºC Felszerelhetőség mennyezetre szerelve függesztve áramvezető sínre L H anyaga öntött alumínium RAL 7040 Optika Bura anyaga Tápegység jellemzői Meghajtó MTBF** Fényáramtartás** Színstabilitás káprázásmentes, parabolikus kialakítású, magasfényű polírozott alumínium 4mm-es mikroprizmatikus edzett üveg SELV elektronikus SD(Cos φ 0,97) intelligens szabályzással óra >60.000h (1x400) (L80B20) >70.000h (1x250) (L80B20) 3 SDCM Méretek (mm) W L B H Súly kg *Hagyományos fénycsöves lámpatestnek megfelelő teljesítmény **25ºC-os környezeti hőmérséklet esetén - RONGÁLÁS ELLENI CSAVAR OPTICOM AUTODIMMER SZENZOR - M20 TÖMSZELENCE Világításvezérlés VÉDŐRÁCS KÖZPONTI EGYSÉG BEÉPÍTŐ KERET ÁRAMVEZETŐ SÍNHEZ KÖZPONTI EGYSÉG + WiFi MENNYEZETI RÖGZÍTŐ KONZOL RADIO TRANSZMITTER FÜGGESZTŐ KÉSZLET RADIO MODUL DALI MODUL V MODUL 10

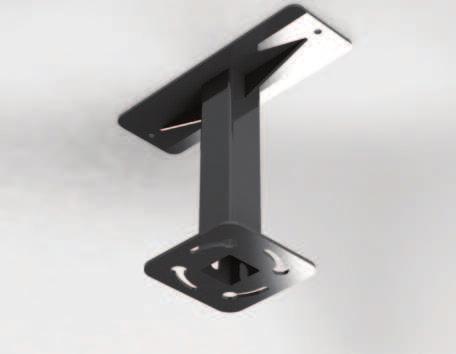

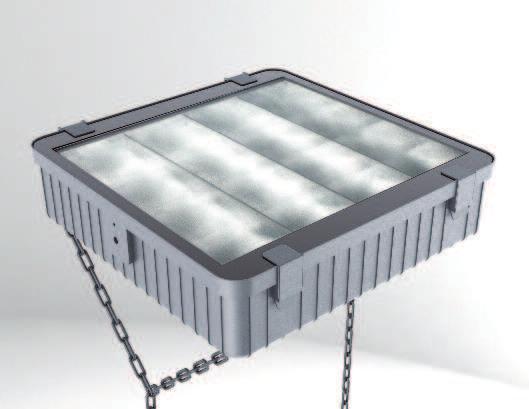

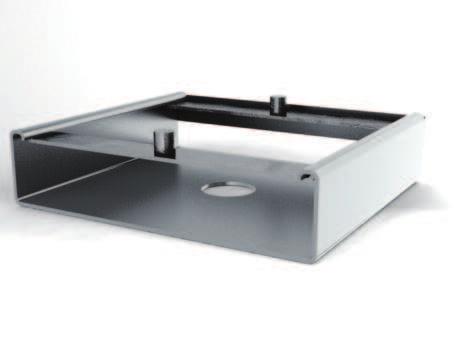

12 MODULÁRISAN BŐVÍTHETŐ ELEKTRONIKUS ELŐTÉT FÉNYSZENZOR Jelenlét 1. Autodimmer 2. érzékelő 3. Okostelefonnal vezérelhető funkciók MENNYEZETI SZERELŐ KERET MENNYEZETI RÖGZÍTŐ KONZOL FELSZERELÉS FÜGGESZTVE TARTALÉKVILÁGÍTÁS PLUG&LIGHT INVERTER INVERTER TR AT LG LGFM INVERTER PLUG&LIGHT SE/SA 1H 20-60V IP INV IP65 AT/LG 123H INV IP65 LGFM 123H RA02 AUTORIPARA INVERTER AKKUMULÁTOR Hatékonyság és szabályozás Az elektronikus előtét intelligens szabályozhatóságának köszönhetően a lámpatest élettartama és fényhasznosítása jelentősen megnőhet. Szabályzás 50% élettartam +40% +10% Széles optika Elliptikus optika Koncentrált optika H250/400 Elektronikus meghajtó SmartDriver -ek 250 H250SD RIF 250 DIFF SD > A H400SD RIF 400 DIFF SD 4000K > A H250CSD RIF 250 CONC SD 4000K > A H400CSD RIF 400 CONC SD 4000K > A H250ESD RIF 250 ELLIT SD 4000K > A H400ESD RIF 400 ELLIT SD 4000K > A

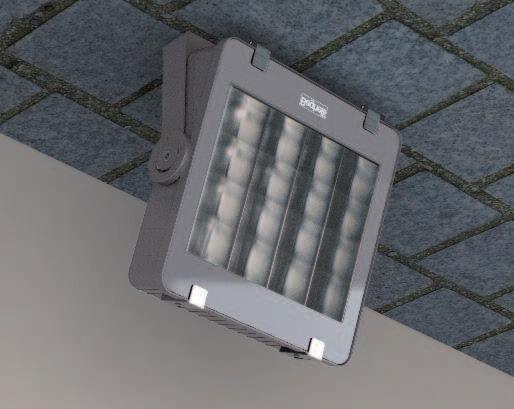

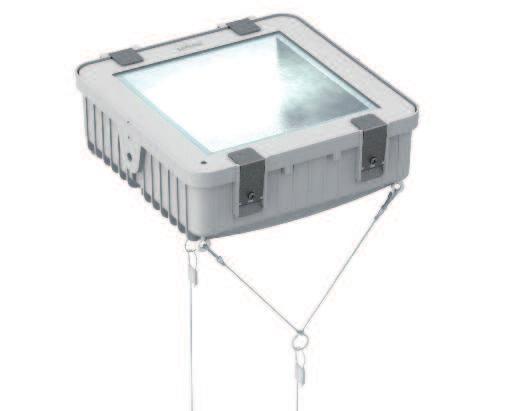

13 F250/400 Nagy teljesítményű fényvetők NO FLICKER SMARTDRIVER lumen B Egyenértékű teljesítmény* Tápegység Megfelelőség IP Védelem Ütésállóság 250, 400 W Universal Multi Voltage Vac Hz Vdc EN EN EN EN Környezeti hőmérséklet ºC Felszerelhetőség falra, földre, oszlopra (kiegészítővel) anyaga öntött alumínium RAL 7040 Optika Bura anyaga Tápegység jellemzői Meghajtó MTBF** Fényáramtartás** káprázásmentes, parabolikus kialakítású, magasfényű polírozott alumínium 4mm-es mikroprizmatikus edzett üveg SD meghajtó: SELV elektronikus meghajtó (Cos φ 0,97) óra >60.000h (L80B20) Méretek (mm) W L B H Súly kg OPTICOM AUTODIMMER SZENZOR - RONGÁLÁS ELLENI CSAVAR - GONIOMETRIKUS KONZOL - M20 TÖMSZELENCE L H Színstabilitás 3 SDCM *Hagyományos fénycsöves lámpatestnek megfelelő teljesítmény **25ºC-os környezeti hőmérséklet esetén PÓZNÁRA SZERELHETŐ KONZOL 2x PÓZNÁRA SZERELHETŐ KONZOL 4x VÉDŐRÁCS Világításvezérlés Szimmetrikus optika Aszimmetrikus optika KÖZPONTI EGYSÉG KÖZPONTI EGYSÉG + WiFi RADIO TRANSZMITTER RADIO MODUL DALI MODUL V MODUL 12

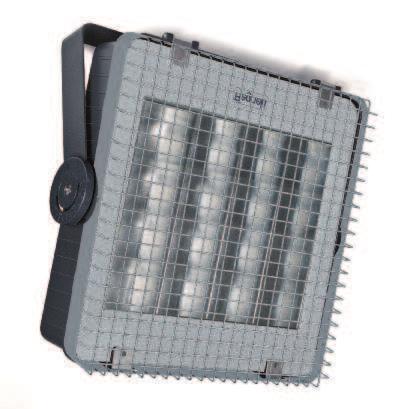

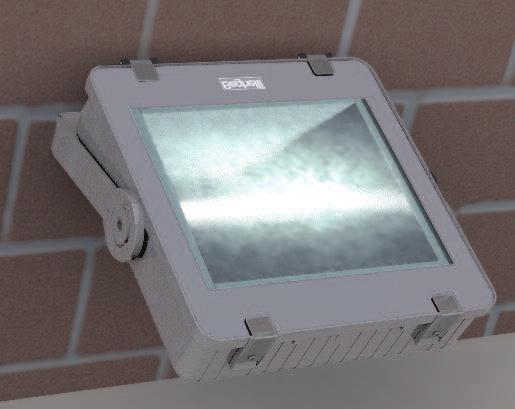

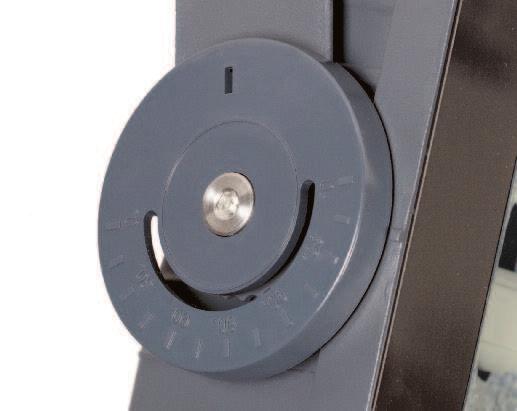

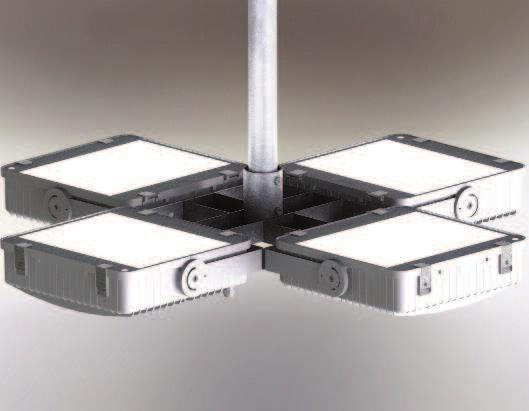

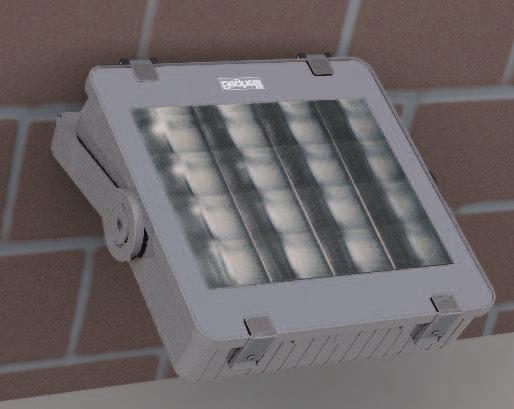

14 MODULÁRISAN BŐVÍTHETŐ ELEKTRONIKUS ELŐTÉT FÉNYSZENZOR Jelenlét 1. Autodimmer 2. érzékelő 3. Okostelefonnal vezérelhető funkciók FÖLDRE SZERELÉS FALRA SZERELÉS VÉDŐRÁCS GONIOMETRIKUS KONZOL VÉDŐRÁCS PÓZNÁRA SZERELHETŐ KONZOL PÓZNAFEJ 2x PÓZNAFEJ 4x TARTALÉKVILÁGÍTÁS PLUG&LIGHT INVERTER INVERTER TR AT LG LGFM INVERTER PLUG&LIGHT SE/SA 1H 20-60V IP INV IP65 AT/LG 123H INV IP65 LGFM 123H RA02 AUTORIPARA INVERTER AKKUMULÁTOR Hatékonyság és szabályozás Az elektronikus előtét intelligens szabályozhatóságának köszönhetően a lámpatest élettartama és fényhasznosítása jelentősen megnőhet. Szabályzás 50% élettartam +40% +10% H250/400 Elektronikus meghajtó SmartDriver -ek 250 F250SSD PRO 250 SM SD 4000K > A F400SSD PRO 400 SM SD 4000K > A F250ASD PRO 250 AS SD 4000K > A F400ASD PRO 400 AS SD 4000K > A

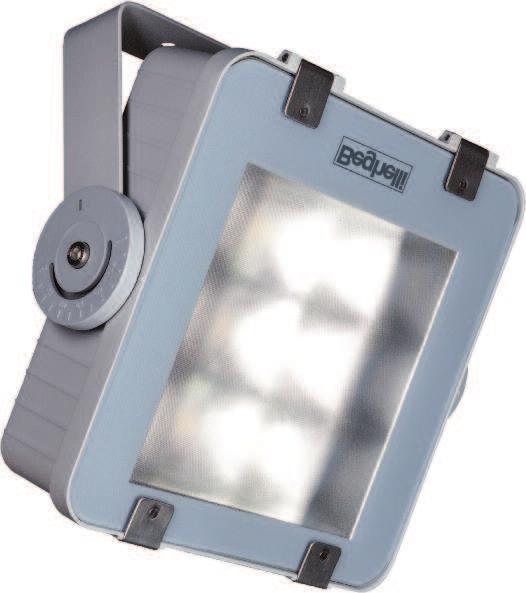

15 FH70/150/200/350 Közepes teljesítményű fényvetők NO FLICKER Egyenértékű teljesítmény* Tápegység Megfelelőség IP Védelem Ütésállóság 70, 150, 200, 350 W Universal Multi Voltage Vac 50 60Hz Vdc EN EN EN EN Környezeti hőmérséklet ºC Felszerelhetőség anyaga állítható, falra, relektorfény tornyok, függesztve, mennyezetre, földre porszórt öntött alumínium RAL 7040 SMARTDRIVER lumen B Méretek (mm) W L B H 70, 150, L Súly kg ,8 H Bura anyaga Prizmatikus edzett üveg 4mm Tápegység jellemzői SD meghajtó: SELV elektronikus meghajtó (Cos φ 0,97) OPTICOM AUTODIMMER SZENZOR Meghajtó MTBF** óra Fényáramtartás** >80.000h (FH70) (L80B20) >70.000h (FH150) (L80B20) >60.000h (FH200) (L80B20) >70.000h (FH350) (L80B20) - RONGÁLÁS ELLENI CSAVAR - GONIOMETRIKUS KONZOL - M20 TÖMSZELENCE Színstabilitás 3 SDCM *Hagyományos fénycsöves lámpatestnek megfelelő teljesítmény **25ºC-os környezeti hőmérséklet esetén ÁRAMVEZETŐ SÍN RÖGZÍTŐ KONZOL MENNYEZETI RÖGZÍTŐ KONZOL PÓZNÁRA SZERELHETŐ KONZOL 2x PÓZNÁRA SZERELHETŐ KONZOL 4x FÜGGESZTŐ KÉSZLET VÉDŐRÁCS (FH70, 150, 200) VÉDŐRÁCS (FH350) Világításvezérlés Szimmetrikus optika Aszimmetrikus optika KÖZPONTI EGYSÉG KÖZPONTI EGYSÉG + WiFi RADIO TRANSZMITTER RADIO MODUL DALI MODUL V MODUL 14

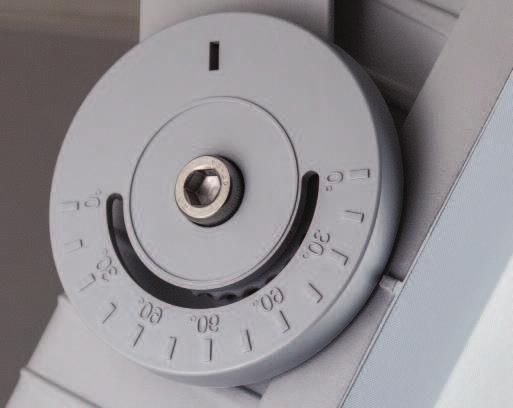

16 MODULÁRISAN BŐVÍTHETŐ ELEKTRONIKUS ELŐTÉT FÉNYSZENZOR Jelenlét 1. Autodimmer 2. érzékelő 3. Okostelefonnal vezérelhető funkciók FÖLDRE SZERELÉS FALRA SZERELÉS FELSZERELÉS FÜGGESZTVE GONIOMETRIKUS KONZOL ASZIMMETRIKUS OPTIKÁVAL ELLÁTOTT VERZIÓ Bura osztható modulokkal A lámpatest optikája úgy lett kialakítva, hogy egy terelőlemez segítségével válthatunk a szimmetrikus és aszimmetrikus fényeloszlás között. (kivéve FH350SD) Hatékonyság és szabályozás Az elektronikus előtét intelligens szabályozhatóságának köszönhetően a lámpatest élettartama és fényhasznosítása jelentősen megnőhet. Szabályzás 50% élettartam +40% +10% TARTALÉKVILÁGÍTÁS PLUG&LIGHT INVERTER TR AT LG LGFM INVERTER PLUG&LIGHT SE/SA 1H 20-60V IP65 INVERTER INV IP65 AT/LG 123H INV IP65 LGFM 123H RA02 AUTORIPARA INVERTER AKKUMULÁTOR FH70/150/200/350 Elektronikus meghajtó SmartDriver -ek 70 FH70SD PRO/RIF 1x70 SD 4K > A FH150SD PRO/RIF 1x150 SD 4K >80 74 (56***) A FH200SD PRO/RIF 1x200 SD 4K > A FH350SD PRO/RIF 1x350 SD 4K > A

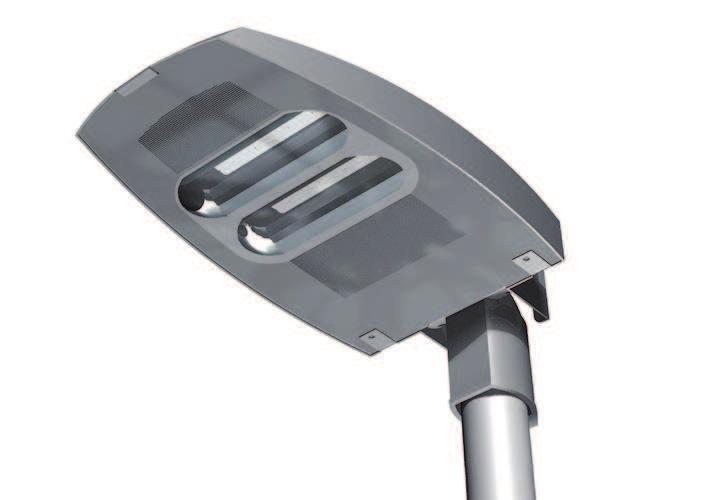

17 SMARTDRIVER Strada Kültéri világítótest NO FLICKER L Egyenértékű teljesítmény* Tápegység Megfelelőség IP Védelem Túlfeszültség elleni védelem Ütésállóság 70, 100, 150, 250 W Universal Multi Voltage Vac 50 60Hz Vdc EN ,EN EN , EN EN 55015, EN , EN kV (SPD) Környezeti hőmérséklet ºC Felszerelhetőség anyaga Bura anyaga Optika Tápegység jellemzői Meghajtó MTBF** Oszlop karra vagy oszlop fejre Porszórt öntött alumínium RAL7040 5mm-es edzett üveg Káprázásmentes, parabolikus kialakítású, magasfényű polírozott alumínium. Különböző fényeloszlással a következő úttípusoknak megfelelően: ME2,ME3A, ME3B, ME4A, ME4B, ME5, ME6, CE, S SD meghajtó: SELV elektronikus meghajtó (Cos φ 0,95) óra H B Méretek (mm) W L B H Súly kg Fényáramtartás** >70.000h (S70, S100, S150) (L80B20) >75.000h (S30, S50) (L80B20) Színstabilitás 3 SDCM *Hagyományos fénycsöves lámpatestnek megfelelő teljesítmény **25ºC-os környezeti hőmérséklet esetén Világításvezérlés - M20 TÖMSZELENCE KÖZPONTI EGYSÉG KÖZPONTI EGYSÉG + WiFi RADIO TRANSZMITTER RADIO MODUL DALI MODUL V MODUL 16

18 MODULÁRISAN BŐVÍTHETŐ ELEKTRONIKUS ELŐTÉT FELSZERELÉS OSZLOP FEJRE Ø 60 FELSZERELÉS OSZLOP KARRA Ø 60 Városi Optika Kerékpár, gyalogos út, parkoló optika Strada Elektronikus meghajtó SmartDriver -ek 1x50 S50EXSD STRA EX 1X50 SD 4K > A++ 1/1 1x70 S70EXSD STRA EX 1X70 SD 4K > A++ 1/1 1x100 S100EXSD STRA EX 1X100SD 4K > A++ 1/1 1x150 2 S150EXSD STRA EX 1X150 SD 4K > A++ 1/1 1x250 2 S250EXSD STRA EX 1X250 SD 4K > A++ 1/1 1x50 S50EXLSD STRA EX LONG 1X50 SD 4K > A++ 1/1 1x70 S70EXLSD STRA EX LONG 1X70 SD 4K > A++ 1/1 1x100 S100EXLSD STRA EX LONG 1X100 SD 4K > A++ 1/1 1x150 2 S150EXLSD STRA EX LONG 1X150 SD 4K > A++ 1/1 1x250 2 S250EXLSD STRA EX LONG 1X250 SD 4K > A++ 1/1 1x30 S30UCSD STRA UC 1X30 SD 4K > A++ 1/1 1x50 S50UCSD STRA UC 1X50 SD 4K > A++ 1/1 1x70 S70UCSD STRA UC 1X70 SD 4K > A++ 1/1 1x100 P S100UCSD STRA UC 1X100 SD 4K > A++ 1/1 P Speciikus alkatrész kültéri parkoló területhez es és 200-as verzió dupla meghajtóval van ellátva, amiknek az irányításához kettő központi egység szükséges. A kettő fényforrás külön vezérelhető egymástól. 17
