1 Tartalomjegyzék Tartalomjegyzék...1 Használattal kapcsolatos megjegyzés...2 Biztonsági tudnivalók...2 Óvintézkedések...3 A szemre vonatkozó biztonsági figyelmeztetések...5 Termékfunkciók...5 Bevezetés...6 A csomag bemutatása...6 A termék áttekintése...7 Főegység... 7 Vezérlőpult... 8 Bemeneti/kimeneti csatlakozók... 9 Távvezérlő Üzembe helyezés...11 A kivetítő csatlakoztatása...11 Csatlakoztatás számítógéphez/ notebook számítógéphez Csatlakoztatás videó jelforrásokhoz A kivetítő be- és kikapcsolása...13 A kivetítő bekapcsolása A kivetítő kikapcsolása Figyelmeztető jelzés A kivetített kép beállítása...15 A kivetítő magasságának beállítása A kivetítő nagyításának / fókuszának beállítása A kivetített kép méretének beállítása. 17 Felhasználói kezelőszervek...20 Vezérlőpult és távirányító...20 Vezérlőpult Távvezérlő Képernyőn megjelenő menük...28 Üzemeltetés A menürendszer KÉP KÉP Speciális KÉP Speciális Jel (RGB) KIJELZŐ KIJELZŐ Három dimenzió BEÁLLITÁS BEÁLLITÁS Biztonság BEÁLLÍTÁS Audió beállítások BEÁLLÍTÁS LAN Settings BEÁLLITÁS Speciális Opciók LEHETŐSÉGEK Távvezérlő beáll LEHETŐSÉGEK Speciális LEHETŐSÉGEK Lámpa-beállítások.52 OPCIÓK Optional Filter Settings Függelékek...54 Hibaelhárítás...54 Lámpacsere...60 Porszűrő beszerelése és tisztítása...62 Kompatibilitási módok...63 Számítógép/Videó/HDMI/Mac kompatibilitás D bemeneti videó kompatibilitás RS232 parancsok és protokoll funkciólista...65 RS232 csatlakozó érintkezőkiosztása RS232 protokoll funkciólista Mennyezetre szerelés...70 Optoma globális képviseletek...71 Szabályzatok és biztonsági előírások Magyar
2 Használattal kapcsolatos megjegyzés Biztonsági tudnivalók Az egyenlő oldalú háromszögben lévő villám a felhasználót a termék belsejében fellépő szigeteletlen veszélyes feszültség jelenlétére figyelmezteti, amely elég erős ahhoz, hogy áramütést okozzon. Az egyenlő oldalú háromszögben lévő felkiáltójel a készülékhez mellékeltkiadványban lévő fontos kezelési vagy karbantartási (szervizelési) utasításokra hívja fel a felhasználó figyelmét. FIGYELEM! A TŰZ- ÉS ÁRAMÜTÉS MEGELŐZÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ VAGY NEDVESSÉG HATÁSÁNAK. A BURKOLAT BELSEJÉBEN NAGYFESZÜLTSÉGŰ ALKATRÉSZEK VANNAK. NE NYISSA FEL A BURKOLATOT. A JAVÍTÁST BÍZZA SZAKEMBERRE. B osztályú kibocsátási határértékek Ez a B osztályú digitális berendezés megfelel a zavarkeltő berendezésekre vonatkozó kanadai szabályzat valamennyi követelményének. Fontos biztonsági tudnivalók 1. Ne zárja el a szellőzőnyílásokat. A kivetítő megbízható üzemelésének biztosítása és a túlmelegedés elleni védelme érdekében úgy helyezze el, hogy a megfelelő szellőzést nem akadályozza. Például, ne helyezze a kivetítőt zsúfolt dohányzóasztalra, heverőre, ágyra vagy hasonló felületre. Ne építse a kivetítőt burkolatba, mint például könyvespolcra vagy szekrénybe, mert ezek a szellőzést korlátozzák. 2. A kivetítőt ne használja víz vagy nedvesség közelében. A tűz és/vagy áramütés kockázatának csökkentése érdekében óvja a kivetítőt esőtől, illetve nedvességtől. 3. Ne helyezze a berendezést hőforrás (például fűtőtest, hősugárzó, kályha), illetve egyéb, hőt termelő berendezések (pl. erősítők) közelébe. 4. Kizárólag száraz ruhával tisztítsa. 5. Csak a gyártó által meghatározott szerelvényeket/kiegészítőket használjon. 6. Ne használja a készüléket, ha megsérült vagy megrongálták. A sérülés/rongálódás (egyebek között) az alábbiakra terjed ki: A készüléket elejtették. A tápkábel vagy a dugó megsérült. Folyadék ömlött a kivetítőre. A kivetítőt esőnek vagy nedvességnek tették ki. Tárgy esett a kivetítő belsejébe, vagy valami laza tárgy van benne. Ne kísérelje meg saját maga megjavítani a készüléket. A fedelek kinyitása vagy eltávolítása Önt nagyfeszültségnek és egyéb veszélyeknek teheti ki. Kérjük hívja az Optomát, mielőtt javításra küldené a készüléket. 7. Ne hagyja, hogy tárgyak vagy folyadékok jussanak a kivetítőbe. A veszélyes pontokhoz vagy a rövidre zárt részekhez hozzáérő tárgyak tüzet vagy áramütést okozhatnak. 8. Lásd a kivetítő burkolatát a biztonsági feliratokat illetően. 9. A készüléket csak szakképzett személyek javíthatják. Magyar 2
3 Használattal kapcsolatos megjegyzés Óvintézkedések Kérjük, kövesse a jelen felhasználói kézikönyvben található figyelmeztetéseket, óvintézkedéseket és karbantartási előírásokat. Figyelmeztetés- Ha a lámpa bekapcsolt állapotban van, ne nézzen bele a kivetítő lencséjébe. Az erős fény fájdalmat okozhat és károsíthatja látását. Figyelmeztetés- Tűzveszély vagy áramütés elkerülésének érdekében ne tegye ki a kivetítőt esőnek vagy nedvességnek. Figyelmeztetés- Ne nyissa ki vagy szerelje szét a kivetítőt, mert ezzel áramütést okozhat. Figyelmeztetés- A lámpa cseréjekor hagyja lehűlni a készüléket. Kövesse az oldalon lévő utasításokat. Figyelmeztetés- A kivetítő saját maga érzékeli a lámpa élettartamát. Ne feledje kicserélni a lámpát, ha fi gyelmeztető üzenetek jelennek meg. Miután a lámpa elérte hasznos élettartamának végét, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa cseréjéhez kövesse a Lámpa cseréje című rész alatt található eljárásokat az oldalon. Figyelmeztetés- A lámpamodul kicserélése esetén a képernyőn megjelenő LEHETŐSÉGEK Lámpabeállítás menü Lámpa nullázása funkció segítségével állítsa vissza a lámpa számlálóját (lásd 52 oldal). Figyelmeztetés- A kivetítő kikapcsolásakor hagyja, hogy a kivetítő befejezze hűtési ciklusát, mielőtt áramtalanítaná a készüléket. A kivetítő lehűléséhez 90 másodperc szükséges. Figyelmeztetés- Nem minden projektorhoz tartozik lencsevédő kupak. Ha a projektor lencsevédő kupakkal van felszerelve, biztonsága érdekében a projektor bekapcsolása előtt távolítsa el a kupakot. Figyelmeztetés- Amikor a lámpa közeledik élettartama végéhez, megjelenik a Lámpa-figyelmeztetés: A lámpa meghaladta hasznos élettartamát. üzenet a képen. Vegye fel a kapcsolatot a helyi viszonteladóval vagy szakszervizzel, hogy minél előbb kicserélhesse a lámpát. 3 Magyar
4 Használattal kapcsolatos megjegyzés Teendők: A termék tisztítása előtt mindig kapcsolja a készüléket ki és húzza ki a tápkábelt a hálózati csatlakozóból. Enyhe tisztítószerrel megnedvesített, puha kendőt használjon a kijelző burkolatának tisztításához. Amennyiben a készüléket előreláthatólag hosszabb ideig nem fogja használni, húzza ki a váltóáramú (AC) csatlakozóaljzatból. Kerülje a projektor használatát nagy mennyiségű pornak és piszoknak kitett helyen. Ne: Zárja el a készülék házának szellőzést szolgáló nyílásait. Tisztítsa a készüléket súrolószerrel, viasszal vagy oldószerrel. Használja az alábbi helyzetekben: Használja rendkívül meleg, hideg vagy párás helyen. Ügyeljen arra, hogy a helyiség hőmérséklete 5 C és 40 C között legyen. A relatív páratartalom 5 C és 40 C, 80% (Max.), nem lecsapódó. Használja erős mágneses teret gerjesztő készülék közelében. Használja közvetlen napfényben. Magyar 4

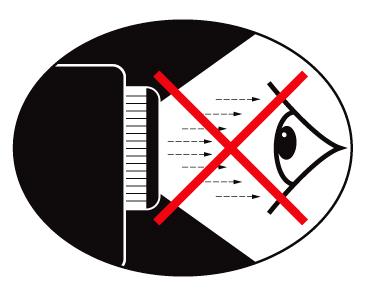

5 Használattal kapcsolatos megjegyzés A szemre vonatkozó biztonsági figyelmeztetések Mindig kerülje a kivetítő fénysugarába tekintést. Lehetőleg háttal álljon a sugárnak. Ha a kivetítőt osztályteremben használják, gyakoroljon megfelelő felügyeletet a hallgatók fölött, amikor megkéri őket, hogy mutassanak meg valamit a kivetített képen. A lámpa teljesítményfelvételének minimális szintre csökkentése érdekében, a környezeti fény csökkentéséhez használjon sötétítőt a helyiségben. Termékfunkciók XGA (1024 x 768)/WXGA (1280 x 800) natív felbontás HD-kompatibilis 720p és 1080p támogatott BrilliantColor TM technológia Kensington-zár A termékek funkciói a modell szerint változhatnak. RS232 vezérlés Gyors kikapcsolás Full 3D (Lásd az 64. oldalon) A Termék Jellemzőit a gyártó konfigurálja a gyakorlati feltételek mellett. 5 Magyar
6 Power Page- Keystone Freeze Enter Switch Volume Menu HDMI 7 8 User1 Source Laser VGA User2 0 Page+ 3D Video 9 User3 Resync Bevezetés A csomag bemutatása A termék kicsomagolásakor ellenőrizze, hogy az alábbi kellékek és tartozékok benne vannak-e a dobozban. Amennyiben bármi hiányzik, vegye fel a kapcsolatot az Optoma szervizközpontjával. Projektor Hálózati tápkábel VGA kábel (*) L R Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. Elem Infravörös távirányító Hordtáska (*) Dokumentáció: (*) Lehet, hogy a csomagolás nem tartalmazza a kiválasztott tartozékokat. Ezek a régiós ajánlatoktól és modellspecifikációktól függően eltérőek. Felhasználói kézikönyv Garanciakártya Gyors üzembe helyezési útmutatókártya WEEE kártya (EMEA-országok számára) Magyar 6
7 Bevezetés A termék áttekintése Főegység Szabvány Rövid fókusztávolság A kezelőfelület a modell jellemzőitől függ. Ne takarja le a projektor szellőzőnyílásait. 1. Fókuszgyűrű 2. Fókusz-beállító zoom gyűrű 3. Infravörös érzékelők 4. Vezérlőpult 5. Bemeneti/kimeneti csatlakozók 6. Kensington zár csatlakozója 7. Szellőzés (bemenet) 8. Hangszóró 9. Dőlésszög-beállító lábak 10. Szellőzés (kimenet) 1. Fókuszgyűrű 2. Infravörös érzékelők 3. Vezérlőpult 4. Bemeneti/kimeneti csatlakozók 5. Kensington zár csatlakozója 6. Szellőzés (bemenet) 7. Hangszóró 8. Dőlésszög-beállító lábak 9. Szellőzés (kimenet) 7 Magyar
8 Bevezetés Vezérlőpult Forrás 2. Trapézkorrekció 3. Bevitel 4. Újraszinkronizálás 5. Súgó 6. Négyirányú kiválasztógombok 7. Hőmérsékletkijelző LED 8. Üzemkapcsoló 9. Bekapcsolás/Készenlét LED 10. Lámpa LED 11. Menü Magyar 8
9 Bemeneti/kimeneti csatlakozók Bevezetés AUDIO-OUT AUDIO2-IN AUDIO1-IN RJ-45 RS-232C USB HDMI VIDEO S-VIDEO VGA-OUT VGA2-IN/YPbPr VGA1-IN/YPbPr/ Monitor hurok támogatás kizárólag VGA2- IN/YPbPr esetén. A kezelőfelület a modell jellemzőitől függ. A VGA adapter opcionális kiegészítő. További részletekért, keresse fel az Optoma szervizt. 1. Kompozit videó bemeneti csatlakozó 2. S-Video bemeneti csatlakozó 3. VGA kimeneti csatlakozó (átvezető kimeneti csatlakozó monitorhoz) 4. VGA2-INn/YPbPr csatlakozó (PC analóg jel/komponens videó bemenet/hdtv/ypbpr) 5. VGA1-IN/YPbPr/ csatlakozó (PC analóg jel/komponens videó bemenet/hdtv/ypbpr/vezeték nélküli funkció hardverkulcson keresztül) 6. HDMI-csatlakozó 7. Biztonságizár foglalat 8. Audió 2 bemeneti csatlakozó (3,5 mm-es Mini Jack) 9. Audió kimeneti csatlakozó (3,5 mm-es Mini Jack) 10. Audió 1 bemeneti csatlakozó (3,5 mm-es Mini Jack) 11. RS-232 csatlakozó (9-tűs) 12. USB-szervizaljzat és távvezérlő egér aljzata 13. Üzemkapcsoló 14. RJ45 9 Magyar
10 Bevezetés Távvezérlő A kezelőfelület a modell jellemzőitől függ Power Switch Freeze L R Enter Page- Laser Page+ Keystone Volume Menu 3D HDMI VGA Video User1 User2 User3 0 Source Resync Üzemkapcsoló 2. Kimerevítés 3. Üres képernyő és hang némítása 4. USB-egér bal kattintás 5. Bevitel 6. Balra mutató kiválasztógomb 7. Lézermutató indítója 8. Lapozás le 9. Trapézkorrekció +/- 10. Képarány 11. HDMI 12. Felhasználói gombok 13. Forrás 14. Fényerő-mód 15. Egérfunkciók be-/ kikapcsoló gombja 16. Némítás 17. USB-egér jobb kattintás 18. Felfelé mutató kiválasztógomb 19. Jobbra mutató kiválasztógomb 20. Lefelé mutató kiválasztógomb 21. Lapozás fel 22. Hangerő +/ D 24. Videó 25. VGA 26. Újraszinkronizálás Magyar 10
11 molex Üzembe helyezés A kivetítő csatlakoztatása Csatlakoztatás számítógéphez/notebook számítógéphez Monitor kimenet Audió kimenet VIDEO S-VIDEO VGA-OUT VGA2-IN/YPbPr VGA1-IN/YPbPr/ 5 Az egyes országokban eltérő alkalmazások miatt egyes térségekben a kiegészítők is eltérők lehetnek. AUDIO-OUT AUDIO2-IN RJ-45 AUDIO1-IN RS-232C HDMI USB 6 (*) Opcionális kiegészítő MOLEX A kezelőfelület a modell jellemzőitől függ *Audió kimeneti kábel 2... *VGA-kimeneti kábel 3... VGA Kábel 4...*HDMI Kábel 5... Hálózati tápkábel 6...*USB Kábel 7... *RS232 Kábel 8...*Audió bemeneti kábel 11 Magyar
12 Üzembe helyezés Csatlakoztatás videó jelforrásokhoz Kompozit videó kimenet S-Video kimenet DVD-lejátszó, Set-top Box, HDTV vevőkészülék Az egyes országokban eltérő alkalmazások miatt egyes térségekben a kiegészítők is eltérők lehetnek. (*) Opcionális kiegészítő A kezelőfelület a modell jellemzőitől függ. S-VIDEO VIDEO AUDIO2-IN AUDIO-OUT RJ-45 VGA-OUT AUDIO1-IN Audió kimenet VGA2-IN/YPbPr RS-232C 7VGA1-IN/YPbPr/ USB HDMI 1... *Kompozit videó kábel 2... *S-Video Kábel 3...*HDMI Kábel 4... Hálózati tápkábel 5... *Audió kimeneti kábel 6...*Audió bemeneti kábel 7... *VGA/RCA Kábel 8...*15 érintkezős - 3 RCA komponens/hdtv adapter 9...*3 RCA komponens kábel 8 DVD-lejátszó, Set-top Box, HDTV vevőkészülék 4 Magyar 12
13 Ha a bekapcs. mód (Készenlét) Eco (< 0,5 W). álláson van, a VGA kimenet, az audio átmenet csatlakozó inaktív, ha a kivetítő készenléti módban van. Üzembe helyezés A kivetítő be- és kikapcsolása A kivetítő bekapcsolása 1. Szorosan csatlakoztassa a tápkábelt és a jelkábelt. Csatlakoztatáskor az ÜZEMJELZŐ LED piros színűre vált. 2. Kapcsolja be a lámpát a projektor tetején vagy a távirányítón lévő gomb lenyomásával. Az ÜZEMJELZŐ LED kék színűre vált. Az induló kép körülbelül 10 másodperc elteltével megjelenik. A kivetítő első használatakor megkéri a kívánt nyelv és energiatakarékos mód beállítására. 3. Kapcsolja be a megtekintendő jelforrást (számítógép, notebook számítógép, video lejátszó stb.). A kivetítő automatikusan érzékeli a forrást. Amennyiben nem, nyomja meg a menü gombot és lépjen az Opció menübe. Győződjön meg arról, hogy a Forrás zár beállítása Ki. Ha egyszerre több jelforrást csatlakoztat, használja a vezérlőpult Forrás gombját, illetve a közvetlen forrás gombját a bemenetek közötti váltáshoz. 1 Üzemkapcsoló Először a kivetítőt kapcsolja be, és csak utána a jelforrásokat. 13 Magyar
14 Üzembe helyezés A kivetítő kikapcsolása 1. Nyomja meg a gombot a távvezérlőn, vagy a vezérlőpanelen a projektor kikapcsolásához. The following message will be displayed on the screen. Vegye fel a kapcsolatot a legközelebbi felhatalmazott szervizközponttal, ha kivetítőn az alábbi jelenségeket tapasztalja. További információkért lásd a oldalt. A megerősítéshez nyomja meg ismét a gombot, ellenkező esetben az üzenet 15 másodperc múlva tűnik el. A projektor a gomb másodszori lenyomására kikapcsol. 2. A ventilátorok további 10 másodpercig működnek, az ÜZEMJELZŐ LED pedig kéken villog. A projektor ez idő alatt nem kapcsolható vissza és nem húzható ki. A hűtési ciklus végét követően az ÜZEMJELZŐ LED vörös fénnyel világít (készenléti mód). Ekkor a projektor a gomb lenyomásával ismét bekapcsolható. 3. Húzza ki a kivetítő tápkábelét az elektromos csatlakozóaljzatból és a kivetítőből. 4. A kikapcsolást követően ne kapcsolja be azonnal a kivetítőt. Figyelmeztető jelzés Ha a figyelmeztető lámpák (lásd alább) bekapcsolódnak, a kivetítő automatikusan kikapcsol: Ha a LÁMPA LED folyamatos vörös fénnyel világít, a Bekapcsolt állapot/készenlét jelző pedig vörösen villog. Ha a HŐMÉRSÉKLET LED folyamatos vörös fénnyel világít, a Bekapcsolt állapot/készenlét jelző pedig vörösen villog. Ez azt jelzi, hogy a kivetítő túlmelegedett. Normális esetben a kivetítőt lehűlés után újra be lehet kapcsolni. Ha a HŐMÉRSÉKLET LED és a Bekapcsolt állapot/ Készenlét jelző vörösen villog. Húzza ki a tápkábelt, várjon 30 másodpercig és próbálkozzon újra. Ha a figyelmeztető fény újra kigyullad, segítségért vegye fel a kapcsolatot a legközelebbi szervizzel. Magyar 14
15 Üzembe helyezés A kivetített kép beállítása A kivetítő magasságának beállítása A kivetítő állítható lábakkal van felszerelve a kivetített kép helyzetének beállításához. 1. Keresse meg azt az állítható lábat a kivetítő alján, amelyen állítani szeretne. 2. Csökkentéshez forgassa az állítható gyűrűt az óramutató járásával megegyező irányba. Szükség szerint folytassa a fennmaradó lépésekkel. Dőlésszög-beállító lábak Dőlésszög-beállító gyűrű 15 Magyar
16 Üzembe helyezés A kivetítő nagyításának / fókuszának beállítása A képet a nagyítógyűrű elforgatásával tudja nagyítani vagy kicsinyíteni. A kép élesítéséhez forgassa el a fókuszgyűrűt, amíg a kép ki nem tisztul. XGA sorozatok: A projektor fókusztávolsága 3,28-39,4 (1,0-12,0 méter). WXGA sorozatok: A projektor fókusztávolsága 3,28-32,8 (1,0-10,0 méter). XGA (0,6 TR): A kivetítő 2,5 és 12 láb (0,76 és 3,66 méter) közötti távolságban fókuszál. WXGA (0,5 TR): A kivetítő 1,64 és 11 láb (0,5 és 3,35 méter) közötti távolságban fókuszál. Fókusz-beállító zoom gyűrű Fókuszgyűrű Magyar 16
17 Üzembe helyezés A kivetített kép méretének beállítása XGA sorozatok: A projektor fókusztávolsága 27,5 ~ 302,8 láb (0,70 és 7,69 méter). WXGA sorozatok: A projektor fókusztávolsága 27,3-299,5 láb (0,69-7,60 méter). XGA (0,6 TR): A projektor fókusztávolsága 60,7 ~ 291,7 láb (1,55 ~ 7,42 méter). WXGA (0,5 TR): A projektor fókusztávolsága 44,3 ~ 297 láb (1,13 ~ 7,54 méter). Felső nézet Képernyő Képernyő (Sz) Vetítési távolság (D) Magasság Átló Képernyő Képernyő (Ma) Szélesség Oldalsó nézet Offset (Hd) Vetítési távolság (D) 17 Magyar
18 Üzembe helyezés Szabvány XGA 4:3-es átmérő hosszúságú (inch) képernyő Képernyő Sz x Ma Vetítési távolság (D) (m) (inch) (m) (láb) Offset (Hd) Szélesség Magasság Szélesség Magasság széles tele széles tele (m) (inch) 30,00 0,61 0,46 24,00 18,00 1,19 1,31 3,90 4,30 0,07 2,70 40,00 0,81 0,61 32,00 24,00 1,58 1,75 5,18 5,74 0,09 3,60 60,00 1,22 0,91 48,00 36,00 2,38 2,62 7,81 8,60 0,14 5,40 70,00 1,42 1,07 56,00 42,00 2,77 3,06 9,09 10,04 0,16 6,30 80,00 1,63 1,22 64,00 48,00 3,17 3,50 10,40 11,48 0,18 7,20 90,00 1,83 1,37 72,00 54,00 3,57 3,93 11,71 12,89 0,21 8,10 100,00 2,03 1,52 80,00 60,00 3,96 4,37 12,99 14,34 0,23 9,00 120,00 2,44 1,83 96,00 72,00 4,75 5,24 15,58 17,19 0,27 10,80 150,00 3,05 2,29 120,00 90,00 5,94 6,55 19,49 21,49 0,34 13,50 180,00 3,66 2,74 144,00 108,00 7,13 7,86 23,39 25,79 0,41 16,20 250,00 5,08 3,81 200,00 150,00 9,91 10,92 32,51 35,83 0,57 22,50 300,00 6,10 4,57 240,00 180,00 11,89 13,11 39,01 43,01 0,69 27,00 WXGA 16:10-es átmérő hosszúságú (inch) képernyő Képernyő Sz x Ma Ez a grafikon csak felhasználói referenciaként szolgál. Vetítési távolság (D) (m) (inch) (m) (láb) Offset (Hd) Szélesség Magasság Szélesség Magasság széles tele széles tele (m) (inch) 30,00 0,65 0,40 25,44 15,90 1,00 1,10 3,28 3,61 0,05 1,97 40,00 0,86 0,54 33,92 21,20 1,34 1,46 4,40 4,79 0,07 2,63 60,00 1,29 0,81 50,88 31,80 2,00 2,20 6,56 7,22 0,10 3,94 70,00 1,51 0,94 59,36 37,10 2,34 2,56 7,68 8,40 0,12 4,60 80,00 1,72 1,08 67,84 42,40 2,67 2,93 8,76 9,61 0,13 5,26 90,00 1,94 1,21 76,32 47,70 3,00 3,30 9,84 10,83 0,15 5,91 100,00 2,15 1,35 84,80 53,00 3,34 3,66 10,96 12,01 0,17 6,57 120,00 2,58 1,62 101,76 63,60 4,01 4,39 13,16 14,40 0,20 7,89 150,00 3,23 2,02 127,20 79,50 5,01 5,49 16,44 18,01 0,25 9,86 180,00 3,88 2,42 152,64 95,40 6,01 6,59 19,72 21,62 0,30 11,83 250,00 5,38 3,37 212,00 132,50 8,35 9,15 27,40 30,02 0,42 16,43 300,00 6,46 4,04 254,40 159,00 10,02 10,98 32,87 36,02 0,50 19,72 Magyar 18
19 Felhasználói kezelőszervek Rövid fókusztávolság XGA 4:3-es átmérő hosszúságú (inch) képernyő Képernyő Sz x Ma Vetítési távolság (D) (m) (inch) (m) (láb) Offset (Hd) Szélesség Magasság Szélesség Magasság széles tele széles tele (m) (inch) 32,00 0,65 0,49 25,59 19,29 0,40 0,40 1,31 1,31 0,07 2,89 40,00 0,81 0,61 32,00 24,00 0,50 0,50 1,64 1,64 0,09 3,60 60,00 1,22 0,91 48,00 36,00 0,75 0,75 2,46 2,46 0,14 5,40 70,00 1,42 1,07 56,00 42,00 0,88 0,88 2,89 2,89 0,16 6,30 80,00 1,63 1,22 64,00 48,00 1,00 1,00 3,28 3,28 0,18 7,20 90,00 1,83 1,37 72,00 54,00 1,13 1,13 3,71 3,71 0,21 8,10 100,00 2,03 1,52 80,00 60,00 1,25 1,25 4,10 4,10 0,23 9,00 120,00 2,44 1,83 96,00 72,00 1,50 1,50 4,92 4,92 0,27 10,80 150,00 3,05 2,29 120,00 90,00 1,88 1,88 6,17 6,17 0,34 13,50 180,00 3,66 2,74 144,00 108,00 2,26 2,26 7,41 7,41 0,41 16,20 250,00 5,08 3,81 200,00 150,00 3,13 3,13 10,27 10,27 0,57 22,50 300,00 6,10 4,57 240,00 180,00 3,76 3,76 12,34 12,34 0,69 27,00 WXGA 16:10-es átmérő hosszúságú (inch) képernyő Képernyő Sz x Ma Ez a grafikon csak felhasználói referenciaként szolgál. Vetítési távolság (D) (m) (inch) (m) (láb) Offset (Hd) Szélesség Magasság Szélesség Magasság széles tele széles tele (m) (inch) 44,30 0,95 0,60 37,40 23,62 0,50 0,50 1,64 1,64 0,07 2,93 50,00 1,08 0,67 42,52 26,38 0,56 0,56 1,84 1,84 0,08 3,27 60,00 1,29 0,81 50,79 31,80 0,68 0,68 2,23 2,23 0,10 3,94 70,00 1,51 0,94 59,36 37,10 0,79 0,79 2,59 2,59 0,12 4,60 80,00 1,72 1,08 67,84 42,40 0,90 0,90 2,95 2,95 0,13 5,26 90,00 1,94 1,21 76,32 47,70 1,02 1,02 3,35 3,35 0,15 5,91 100,00 2,15 1,35 84,80 53,00 1,13 1,13 3,71 3,71 0,17 6,57 120,00 2,58 1,62 101,76 63,60 1,35 1,35 4,43 4,43 0,20 7,89 150,00 3,23 2,02 127,20 79,50 1,69 1,69 5,54 5,54 0,25 9,86 180,00 3,88 2,42 152,64 95,40 2,03 2,03 6,66 6,66 0,30 11,83 250,00 5,38 3,37 212,00 132,50 2,82 2,82 9,25 9,25 0,42 16,43 300,00 6,46 4,04 254,40 159,00 3,39 3,39 11,12 11,12 0,50 19,72 19 Magyar
20 Felhasználói kezelőszervek Vezérlőpult és távirányító Vezérlőpult A vezérlőpult használata Bevitel Forrás Menü Súgó Négyirányú kiválasztógombok Lámpa LED Üzemkapcsoló Újraszinkronizálás Trapézkorrekció Hőmérsékletkijelző LED BEKAPCSO- LÁS/KÉSZEN- LÉT LED / Tekintse meg a Kivetítő be- és kikapcsolása részt a oldalon. Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. Megerősíti a választást. Nyomja meg a Forrás gombot a bemeneti jelforrás kiválasztásához. Nyomja meg a Menü gombot az OSD menü megnyitásához. Az OSD bezárásához nyomja meg ismét a Menü gombot. Súgó menü (csak akkor érhető el, amikor az OSD menü nem látható). Használja a gombot elemek kiválasztásához, illetve azok beállításainak elvégzéséhez. Használja a gombot a kivetítő megdöntése által okozott képtorzítás kioltásához. (± 40 fok) A kivetítő lámpájának állapotát mutatja. A kivetítő hőmérsékletét mutatja. A kivetítő állapotát mutatja. Magyar 20
21 Felhasználói kezelőszervek Távvezérlő A távvezérlő használata Power Switch Üzemkapcsoló Kapcsoló Tekintse meg a Kivetítő be- és kikapcsolása részt a oldalon. USB egér kapcsolás. L Freeze R Üres képernyő és hang némítása Ideiglenesen ki-/bekapcsolja a hangot és a képet. Hangerő +/- Page- Keystone Enter Volume Menu HDMI 7 8 User1 Source Laser VGA User2 A kezelőfelület a modell jellemzőitől függ. 0 Page+ 3D Video 9 User3 Resync Kimerevítés Némítás L/R Négyirányú kiválasztógombok Bevitel Lézer Oldal +/- Trapézkorrekció +/- Képarány Menü Ideiglenesen kimerevíti a képet. Ideiglenesen ki-/bekapcsolja a hangot. Az USB-egér bal/jobb gombjával történő kattintást emulálja. Ez az elemek kijelöléséhez illetve a kijelölés módosításához használhatók. Fel/Le/Balra/ Jobbra gomb az USB-egér USB-n keresztüli emulálásához a Váltó gombra történő kattintáskor. Megerősíti a választást. USB- emuláció a Váltó gombra történő kattintáskor. Lézermutató bekapcsolása, nyomja le a lézersugár kibocsátásához (lézeres verziók esetén). Oldal fel/le az USB-billentyűzet USB-n keresztüli emulálásához, ha za OSD ki van kapcsolva A kivetítő megdöntése által okozott képtorzítás kioltására való. Használja a hangerő növelésére, illetve csökkentésére. Ezt a funkciót a kívánt képméretarány kiválasztására használja. Nyomja meg a Menü gombot az OSD menü megnyitásához. Az OSD bezárásához nyomja meg ismét a Menü gombot. 21 Magyar
22 Felhasználói kezelőszervek A távvezérlő használata Három dimenzió HDMI VGA Videó Felhasználói billentyűk (1/2/3) Forrás Fényerő-mód Újraszinkronizálás Nyomja meg a 3D gombot a 3D OSD menü be-/kikapcsolásához. Nyomja meg a HDMI gombot a HDMI forrás kiválasztásához. Nyomja meg a VGA gombot VGA jelforrásra kapcsoláshoz. Nyomja meg a Videó gombot a kompozit videó és S-vodeó jelforrásra kapcsoláshoz. A gombok a projektor OSD-je segítségével definiálhatók. Nyomja meg a Forrás gombot a bemeneti jelforrás kiválasztásához. Fényerő-mód változtatása: Fényes -> Eco -> Dinamikus. (Olvassa el a 52. oldalt) Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. Magyar 22
23 Felhasználói kezelőszervek gomb helye gomb magyarázata MTX formátumismétlés gomb Egyedi kód NEC_CODE Adat 1 bájt 2 bájt 3 bájt 4 bájt K27 1 Üzemkapcsoló F1 32 CD 81 7E K25 2 Kapcsoló F1 32 CD 3E C1 K28 3 Üres képernyő és hang némítása F1 32 CD 8A 75 K31 4 Kimerevítés F1 32 CD 8B 74 K26 5 Némítás F1 32 CD 92 6D K29 6 L F1 32 CD CB 34 K30 7 R F1 32 CD CC 33 K33 8 FEL F2 32 CD C6 39 K21 9 BAL F2 32 CD C8 37 K23 10 Bevitel F1 32 CD C5/CA 3A/35 K19 11 Jobb F2 32 CD C9 36 K32 12 Le F2 32 CD C7 38 K22 13 Oldal - F2 32 CD C2 3D K20 14 Lézer K24 15 Oldal + F2 32 CD C1 3E K10 16 Trapézkorrekció - F2 32 CD 84 7B K9 17 Trapézkorrekció + F2 32 CD 85 7A K8 18 Hangerő - F2 32 CD 8F 70 K7 19 Hangerő + F2 32 CD 8C 73 K16 20 Formátum/1 F1 32 CD K14 21 Menü/2 F1 32 CD K D/3 F1 32 CD 93 6C K4 23 HDMI/4 F1 32 CD K5 24 VGA/5 F1 32 CD D0 2F K6 25 Videó/6 F1 32 CD D1 2E K3 26 Felhasználói1/7 F1 32 CD D2 2D K2 27 Felhasználói2/8 F1 32 CD D3 2C K1 28 Felhasználói3/9 F1 32 CD D4 2B K15 29 Forrás F1 32 CD C3 3C K17 30 Fényerő/0 F1 32 CD K18 31 Újraszinkronizálás F1 32 CD C4 3B 23 Magyar
24 Felhasználói kezelőszervek Az elemek behelyezése Kizárólag a gyártó által ajánlott (vagy azzal azonos) elemeket használjon. FIGYELMEZTETÉS Az elemek nem megfelelő használata vegyi szivárgáshoz vagy robbanáshoz vezethet. Feltétlenül tartsa be az alábbi utasításokat. Ne használjon egyszerre különböző típusú elemeket. A különböző típusú elemek különböző tulajdonságokkal rendelkeznek. Ne használjon egyszerre régi és új elemeket. A régi és új elemek egyidejű használata csökkentheti az új elemek élettartamát és vegyi szivárgást okozhat a régi elemekben. Az elemeket azok lemerülését követően azonnal távolítsa el. Az elemekből szivárgó vegyi anyagok a bőrrel érintkezve kiütést okozhanak. Vegyi szivárgás esetén alaposan törölje le a szivárgó anyagot egy rongy használatával. A termékkel szállított elemek élettartma a tárolási körülmények miatt rövidebb lehet az elvárhatónál. Ha a távirányítót hosszabb ideig nem kívánja használni, távolítsa el belőle az elemeket. Az akkumulátor eltávolítása során kövesse a helyi törvényeket. Magyar 24

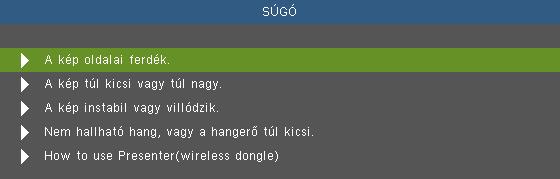

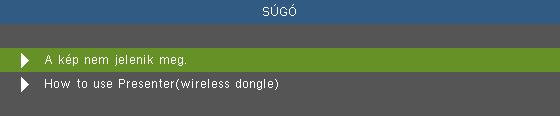

25 Felhasználói kezelőszervek A Súgó gomb használata A Súgó funkció biztosítja az egyszerű üzembe helyezést és üzemeltetést. A Súgó menü megnyitásához nyomja meg a vezérlőpanelen található? gombot. 25 Magyar
26 Felhasználói kezelőszervek A súgó menü gomb csak akkor működőképes, ha nem érzékelhető bemeneti jelforrás. További részletekért lásd a Hibaelhárítás című részt a oldalon. Ha nem érzékelhető bemeneti jelforrás és megnyomják a súgó gombot, a következő oldalak fognak megjelenni, amelyek segítséget nyújtanak a problémák diagnosztizálásában. Magyar 26
27 Felhasználói kezelőszervek 27 Magyar
28 Felhasználói kezelőszervek Képernyőn megjelenő menük A projektor többnyelvű képernyőmenüvel (OSD) rendelkezik, mely lehetővé teszi a kép beállítását és a különböző beállítások módosítását. Üzemeltetés 1. Az OSD menü megnyitásához, nyomja meg a Menü gombot a távvezérlőn vagy a vezérlőpulton. 2. Az OSD menü megjelenésekor a gombok segítségével választhat a főmenü pontjai közül. Adott oldal menütételének kiválasztása közben nyomja a vagy Enter gombot az almenübe történő belépéshez. 3. A gombok segítségével válasszon menüpontot, és a gomb segítségével módosítsa a beállításokat. 4. Az almenü többi beállítását a fentiek szerint módosíthatja. 5. Nyomja meg az Enter gombot a megerősítéshez, és a főmenübetörténő visszatéréshez. 6. A kilépéshez nyomja meg ismét a Menü gombot. Az OSD menü bezáródik és a kivetítő automatikusan menti az új beállításokat. Főmenü Almenü Beállítások Magyar 28
29 Felhasználói kezelőszervek A menürendszer Main Menu KÉP KIJELZ BEÁLLITÁS Sub Menu Settings Megjelenítési mód Prezentáció / Világos / Mozi / srgb / Tá bla / Felhasználói / Három dimenzió Fényer -50~50 Kontraszt -50~50 Élesség 1~15 #1 Szín -50~50 #1 Árnyalat -50~50 Speciális Gamma Film / Videó / Grafika / Szabvány BrilliantColor 1~10 Színhmérséklet Meleg / Közepes / Hideg Színbeállítás Vörös / Zöld / Kék / Árnyalat / Telítettség / Nyereség [-50~50] Ciánkék / Bíborvörös / Sárga Fehér Vörös / Zöld / Kék Alaphelyzet Kilépés Színtér AUTO / RGB / YUV (Input source is not HDMI) AUTO / RGB (0-255) / RGB (16-235) / YUV (Input source is HDMI) #2 Jel Automatic Be / Ki Fázis (VGA) Frekvencia (VGA) Vízszintes helyzet (VGA) Függleges helyzet (VGA) Kilépés Kilépés Alaphelyzet Formátum #3 4:3 / 16:9 / Natív / AUTO #4 4:3 / 16:9 or 16:10 / LBX / Natív / AUTO Élmaszk 0~10 Nagyítás -5~25 (80%~200%) Képeltolás Vízszintes -100~100 Függleges -100~100 F. trapézkorr. -40~40 Három dimenzió 3D mód Ki / DLP-Link 3D->2D Három dimenzió / L / R #5 3D Formátum AUTO / SBS / Top and Bottom / Frame Sequential #5 3D szink. ford. Be / Ki Nyelv English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/Dansk / Polski / Suomi / / / Magyar / eština / / / / / / / / Türkçe / Vit / Bahasa Indonesia / Româ nå Kivetítés Menü helyzete #4 Képernytípus 16:10 / 16:9 (WXGA) #6 Biztonság Biztonság Be / Ki Biztonsági idzít Jelszócsere Kilépés Hónap / Nap / Óra 29 Magyar
30 Felhasználói kezelőszervek Main Menu Sub Menu Settings BEÁLLITÁS Opciók Vetít azonosító 0~99 Audió beállítások bels hangszóró Be / Ki Némítás Be / Ki Hanger 0~10 Audió bemenet Alapértelmezett / AUDIO1 / AUDIO2 Audio Input 2 function Mikrofon / Audio Input2 LAN Settings Hálózat állapota Connect/Disconnect(Read-Only) DHCP Be / Ki [Default Off] IP-cím Alapértelmezett [ ] Alhálózati maszk Alapértelmezett [ ] Átjáró Alapértelmezett [ ] DNS Alapértelmezett [ ] Alkalmaz Igen / Nem Mac cím Read-Only Kilépés Speciális Logo Alapértelmezett / Semleges Feliratozás Ki / CC1 / CC2 Kilépés Bemeneti jelforrás VGA / Videó / Videó / S-Video / HDMI Forrás zár Be / Ki Intenzív htés Be / Ki Információ elrejtése Be / Ki Billentyzet-lezárás Be / Ki Tesztminta Nincs / Rács / Fehérminta #6 IR funkció Be / Ki / Fels / Front Háttérszín Fekete / Vörös / Kék / Zöld / Fehér Távvezérl beáll. Felhasználói1 VGA2/S-Video/LAN/Brightness/Contrast/Sleep Timer Felhasználói2 VGA2/S-Video/LAN/Brightness/Contrast/Sleep Timer Felhasználói3 VGA2/S-Video/LAN/Brightness/Contrast/Sleep Timer Speciális Auto bekapcs. Be / Ki Auto. Kikapcsolás (perc) 0~180 Gyors újraindítás Elalváskapcsoló (perc) Bekapcs. mód (Készenlét) Be / Ki 0~990 Aktív / Eco. Lámpa-beállítás Lámpaóra Lámpa emlékeztet Be / Ki Fényer-mód Világos / Eco. / Dynamic / Eko+ Lámpa nullázása Igen / Nem Kilépés Optional Filter Settings Opcionális filter installálva Igen / Nem Filter Usage Hours 0~9999 Filter Reminder Ki / 300hr / 500hr / 800hr / 1000hr Filter Reset Igen / Nem Kilépés Alaphelyzet Igen / Nem A képernyőmenük (OSD) eltérőek, attól függően, hogy milyen jelforrást és projektortípust használ. (#1) A Szín és Árnyalat funkciók csak Videó módban támogatottak. (#2) A Jel csak analóg VGA (RGB) jel használata esetén támogatott. (#3) XGA-országok számára. (#4) Kizárólag a WXGA modelleknél. A 16:9 ill. 16:10 opció a Képernyőtípus beállításától függ. (#5) A 3D Sync Invert funkció csak akkor elérhető, ha a 3D-s üzemmód engedélyezve van, és az a DLP Link Glass -t használja. (#6) A funkció a modell specifikációtól függ. Magyar 30

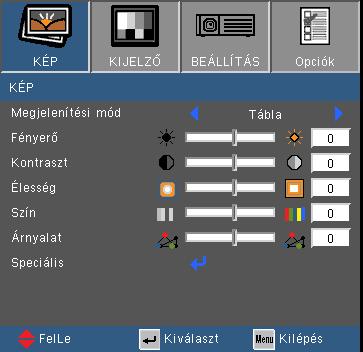

31 Felhasználói kezelőszervek KÉP Megjelenítési mód A különbözõ képtípusokhoz számos gyári beállítás áll rendelkezésre. Prezentáció: megfelelő szín és fényerő PC bemenet esetén. Világos: maximális fényerő PC bemenet esetén. Mozi: házimozihoz. srgb: szabványos, színhelyes színek. Tábla: az üzemmód javíthatja a színek megjelenítést, ha sötétebb felületekre (zöld táblára) vetítenek. Felhasználói: a felhasználó saját beállítása. Három dimenzió: A 3D módban ajánlott beállítás engedélyezve. A felhasználó által a 3D módban végzett további beállítások mentésre kerülnek ebben a módban későbbi használat céljából. Fényerő A kép fényerejének állításához. A A Kontraszt gomb megnyomásával sötétítheti a képet. gomb megnyomásával világosíthatja a képet. A kontraszt a kép legvilágosabb és legsötétebb részei közötti különbséget adja meg. A A gombot a kontraszt csökkentéséhez. gombot a kontraszt növeléséhez. 31 Magyar
32 Felhasználói kezelőszervek A Szín és Árnyalat funkciók csak Videó módban támogatottak. Élesség A kép élességét állítja be. Nyomja meg a Nyomja meg a Szín gombot az élesség csökkentéséhez. gombot az élesség növeléséhez. A videoképet a fekete-fehér és a teljesen telített színek között állítja be. A A Árnyalat gombbal csökkentheti a kép színeinek telítettségét. gombbal növelheti a kép színeinek telítettségét. A vörös és zöld színegyensúlyt állítja be. A A gombbal növelheti a zöld szín mennyiségét a képen. gombbal növelheti a vörös szín mennyiségét a képene. Magyar 32

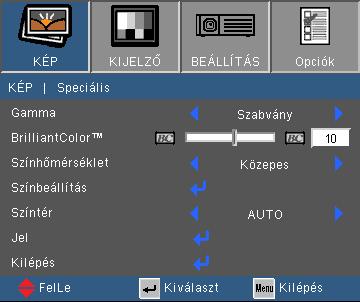

33 Felhasználói kezelőszervek KÉP Speciális Gamma Lehetővé teszi egy finomhangolt degamma tábla kiválasztását, amellyel a lehető legjobb képminőséget érheti el az adott bemenethez. Film: házimozihoz. Videó: videó vagy TV forráshoz. Grafika: képforráshoz. Szabvány:PC vagy számítógép jelforráshoz. BrilliantColor Ez a beállítható elem új színfeldolgozó algoritmust és rendszerszintű fejlesztéseket alkalmaz a nagyobb fényerő elérése érdekében amellett, hogy valósághű, élénkebb színeket biztosít. A beállítási tartomány: Ha erősen javított képet kíván, akkor a maximális érték felé növelje a beállítás értékét. Ha lágyabb, természetesebb képet kíván, akkor csökkentse az értékét. Színhőmérséklet Hideg hőmérsékletre állítva a kép kékebbnek tűnik. (hideg kép) Meleg hőmérsékletre állítva a kép pirosabbnak tűnik. (meleg kép) Színbeállítás A gombbal lépjen be a következő menüben, majd a / gombok segítségével jelölje ki az elemet. 33 Magyar
34 Felhasználói kezelőszervek Vörös/Zöld/Kék/Ciánkék/Bíborvörös/Sárga: A színárnyalat, a telítettség és a színerősítés beállításához használja a vagy gombokat. Fehér: A piros, zöld és kék színek beállításához használja a vagy gombokat. Törlés: Válassza az Igen opciót a gyári alapértelmezett színbeállítások visszaállításához. (*) Csak HDMI-forrás csatlakoztatása esetén érhető el. Színtér Válassza ki a megfelelő színmátrixot az AUTO, RGB, RGB (0 ~ 255) (*), RGB (16 ~ 235) (*) vagy YUV értékek közül. Alaphelyzet Válassza a Igen lehetőséget, hogy valamennyi menü értékeit visszaállítsa az alapértelmezett gyári beállításra. Magyar 34

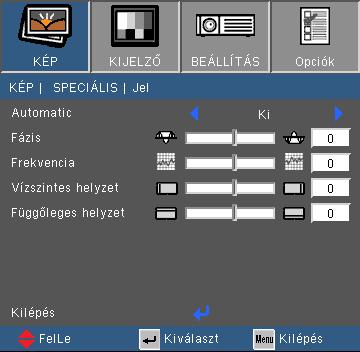

35 Felhasználói kezelőszervek KÉP Speciális Jel (RGB) A Jel csak analóg VGA (RGB) jel használata esetén támogatott. Automatic Automatikusan kiválasztja a jelet. Ha ezt a funkciót használja, akkor a fázis és a frekvencia elemek nem választhatók ki; ha nem ez az opció van kiválasztva, akkor lehetőség van a fázis és a frekvencia értékek kézzel történő beállítására és elmentésére, amihez a projektor ki-be kapcsolására van szükség. Fázis Ennek beállításával összehangolhatja a kijelző és a grafikus kártyája időzítését. Ha labilis vagy villódzó képet tapasztal, ezzel a funkcióval korrigálhatja. Frekvencia Az adatfrekvencia beállításával összehangolhatja a képernyőn megjelenő adatok frekvenciáját és a számítógép grafikus kártyájának frekvenciáját. Csak akkor használja ezt a funkciót, ha úgy tűnik, hogy a kép függőlegesen villódzik. Vízszintes helyzet A A gomb megnyomásával csúsztathatja balra a képet. gomb megnyomásával csúsztathatja jobbra a képet. Függőleges helyzet A A gomb megnyomásával csúsztathatja lefelé a képet. gomb megnyomásával csúsztathatja felfelé a képet. 35 Magyar

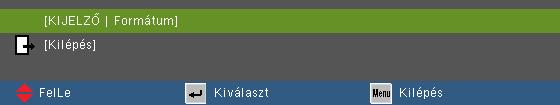

36 Felhasználói kezelőszervek KIJELZŐ Formátum Ezt a funkciót a kívánt képméretarány kiválasztására használja. XGA 4:3: Ez a formátum 4 3 bemeneti jelforrásokhoz való. 16:9: 16 9 bemeneti jelforráshoz való, mint például a HDTV vagy DVD, amelyet széles képernyős televízióhoz állítottak be. Natív: ez a formátum az eredeti képet jeleníti meg átméretezés nélkül. AUTO: a megfelelő megjelenítési formátum automatikus kiválasztásához. Auto 4:3 Széles laptop SDTV HDTV Bemeneti felbontás Auto/Scale (SVGA) Auto/Scale (XGA) H V H V H V Magyar 36
37 Felhasználói kezelőszervek Képméretarány (forrás észlelve) Kép átméretezése (SVGA) Kép átméretezése (XGA) 4:3 800 x 600 közép 1024 x 768 közép 16:9 800 x 450 közép 1024 x 576 közép Natív WXGA Nem átméretezett kép, 1:1 leképezés és középre rendezés. Ez a formátum az eredeti képet vágás nélkül jeleníti meg. A 16:9-es ill. 16:10-es képarány a Képernyőtípus beállításától függ. 4:3: Ez a formátum 4 x 3 bemeneti jelforrásokhoz való. 16:9: 16 x 9 bemeneti jelforráshoz való, mint például a HDTV vagy DVD, amelyet széles képernyős televízióhoz állítottak be. 16:10: 16 x 10 bemeneti jelforráshoz való, mint például a szélesképernyős laptop. LBX: Ez a formátum a nem 16 x 9-es, letterbox forráshoz és olyan felhasználók számára való, akik külső anamorfikus lencsét használnak a 2,35:1 képarány megjelenítéséhez a legmagasabb képfelbontással. Natív: ez a formátum az eredeti képet jeleníti meg átméretezés nélkül. AUTO: a megfelelő megjelenítési formátum automatikus kiválasztásához. Auto 4:3 Széles laptop SDTV HDTV Scereeb Típus = 16:10 Scereeb Típus = 16:9 Bemeneti felbontás Auto/Scale Auto/Scale H V H V H V Magyar
38 Felhasználói kezelőszervek 16:10-es képernyő 480i/p 576i/p 1080i/p 720p PC 4: x 800 közép 16: x 800 közép Natív 1:1 kiosztás középre. 1:1 kiosztás (960 x 540) kép x x 720 közép 1:1 kiosztás középre. 16:9-es képernyő 480i/p 576i/p 1080i/p 720p PC 4:3 960 x 720 közép A bemeneti/ kimeneti eszközök eltérő Élmaszk beállításokkal rendelkeznek. A Élmaszk és a Nagyítás funkció nem használható egyszerre. 16: x 720 közép Natív 1:1 kiosztás középre. 1:1 kiosztás (960 x 540) kép x x 720 közép 1:1 kiosztás középre. Élmaszk A Élmaszk eltávolítja a zajt videofelvétel képéről. A Élmaszk használva el lehet távolítani a videó kódolási zajt a videó bemeneti jel képének széléről. Nagyítás Nyomja meg a Nyomja meg a vetítővásznon. Képeltolás gombot a kép méretének csökkentéséhez. gombot a kép méretének növeléséhez a A gombbal lépjen be a következő menüben, majd a vagy gombok segítségével jelölje ki az elemet. Magyar 38 Vízszintes: A kivetített kép vízszintes irányban történő eltolásához használja a vagy gombokat. Függőleges: A kivetített kép függőleges irányban történő eltolásához használja a vagy gombokat. F. trapézkorr. Nyomja meg a vagy gombot a függőleges képtorzítás kiküszöböléséhez. Ha a kép trapézszerű, e funkcióval négyzetesebb képet kaphat.

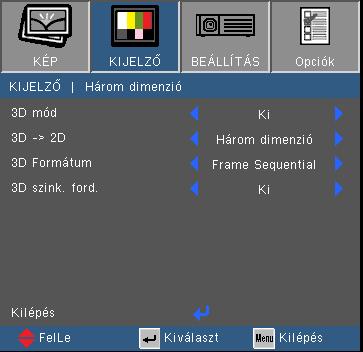

39 Felhasználói kezelőszervek KIJELZŐ Három dimenzió A "3D szink. ford." csak 3D módban érhető el, mely csak DLP Link üveggel lehetséges. A 3D nézethez erre alkalmas 3D forrásra, 3D tartalomra és polárszűrős szemüvegre van szükség. A támogatott 3D formátumokkal kapcsolatos információkért tekintse meg az 64. oldalt. 3D mód Kikapcsolás: a három dimenziós képeknél használt 3D beállítások kikapcsolásáshoz válassza a Ki lehetőséget. DLP Link: a DLP Link három dimenziós képekhez tartozó optimális beállítások használatához válassza a DLP Link lehetőséget. 3D -> 2D Három dimenzió: 3D jel megjelenítése. L (Bal): A 3D-s tartalom bal képének megjelenítése. R (Jobb): A 3D-s tartalom jobb képének megjelenítése. 3D Formátum Automatikus: Ha a készülék 3D-s azonosítójelet észlel, akkor automatikus átvált 3D formátumra. SBS: Ezt az üzemmódot a SBS (Egymás mellett elhelyezkedő) formátumú 3D tartalomhoz használja. Top and Bottom: Ezt az üzemmódot a Top and Bottom formátumú 3D tartalomhoz használja. Frame Sequential: Ezt az üzemmódot a Frame Sequential formátumú 3D tartalomhoz használja. 3D szink. ford. A Be gomb megnyomásával felcserélheti a bal és jobb keretben lévő tartalmat. Az alapértelmezett kerettartalom visszaállításához nyomja meg a Ki gombot. 39 Magyar

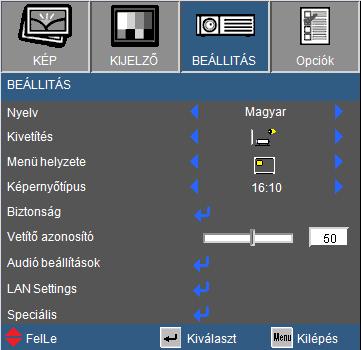

40 Felhasználói kezelőszervek BEÁLLITÁS Nyelv A tobbnyelvű OSD menu kivalasztasa. Nyomja meg a vagy gombot az almenü megnyitásához, majd a vagy gombot a kívánt nyelv kiválasztásához. A kiválasztás megerősítéséhez nyomja meg az Enter gombot. Kivetítés A Hátsó-asztali és Hátsó-mennyezet elemet áttetsző vetítőképernyőre való kivetítés esetén lehet használni. Elöl-Asztali Ez az alapértelmezés. A kép közvetlenül a vászonra vetítődik. Hátsó-asztali Ha kiválasztják ezt a lehetőséget, a kép fordítva jelenik meg. Első-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fejjel lefelé jelenik meg. Magyar 40 Hátsó-mennyezeti Ha kiválasztják ezt a lehetőséget, a kép fordítva és fejjel lefelé jelenik meg.
41 Felhasználói kezelőszervek Menü helyzete A menü helyzetének módosítása a képernyőn. A Képernyőtípus opció kizárólag WXGA esetén használható. Képernyőtípus Állítsa a képernyőtípust 16:10-re vagy 16:9-re. Vetítő azonosító Az azonosítót (ID) menü segítségével lehet beállítani (tartomány: 0 99), így a felhasználó az egyes kivetítőket az RS232 porton keresztül vezérelheti. Tekintse meg a oldalt az RS232 parancsok teljes listáját illetően. 41 Magyar
42 Felhasználói kezelőszervek BEÁLLITÁS Biztonság A Biztonság a modell specifikációtól függ. A jelszó alapértelmezett értéke 1234 (első alkalommal). Biztonság Be: A Be lehetőséggel kapcsolhatja be a kivetítő bekapcsolásakor történő biztonsági ellenőrzést. Ki: Jelölje ki az Ki lehetőséget, így a felhasználó jelszóellenőrzés nélkül is bekapcsolhatja a kivetítőt. Biztonsági időzítő Ezzel a funkcióval azt lehet beállítani, hogy a projektor mennyi ideig legyen használható (hónap/nap/óra). A beállított idő lejárta után újból meg kell adni a jelszót. Jelszócsere Első alkalom: 1. Nyomja meg a gombot a jelszó beállításához. 2. A jelszónak 4 számjegyből kell állnia. 3. Használja a számgombokat a távirányítón az új jelszó megadásához, majd nyomja meg a Enter gombot a jelszó megerősítéshez. Jelszócsere: 1. Nyomja meg a gombot a régi jelszó megadásához. 2. Használja a számgombokat az aktuális jelszó megadásához, majd nyomja meg a Enter gombot a megerősítéséhez. 3. Adja meg az új jelszót (4 számjegyű) a távvezérlő számgombjai segítségével, majd nyomja meg a Enter gombot a megerősítéshez. 4. Gépelje be újra az új jelszót, és nyomja meg a Enter gombot a megerősítéséhez. Magyar 42
43 Felhasználói kezelőszervek Ha 3-szor rossz jelszót adnak meg, a kivetítő automatikusan kikapcsolódik. Ha elfelejtette jelszavát, lépjen kapcsolatba a helyi kirendeltséggel támogatásért. 43 Magyar

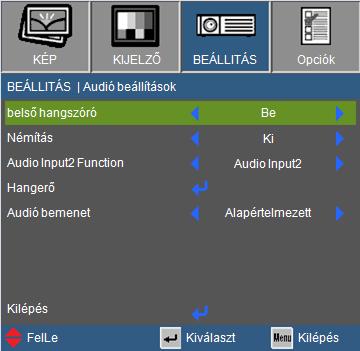

44 Felhasználói kezelőszervek BEÁLLÍTÁS Audió beállítások belső hangszóró A beépített hangszóró a Be és Ki opciókkal kapcsolható be ill. ki. Némítás A Be gombbal kapcsolhatja be a néma üzemmódot. A Ki gombbal kapcsolhatja ki a néma üzemmódot. Hangbemenet2 funkció Mic: Mikrofon használata másodlagos hangbemenetként. Hangbemenet2: Egyéb bemeneti hangeszköz használata másodlagos hangbemenetként. Hangerő A gombbal csökkentheti a hangerőt. A gombbal növelheti a hangerőt. Audió bemenet Az alapértelmezett audió bemenetek a projektor hátsó paneljén találhatóak. Ezzel az opcióval az audió bemenetek hozzárendelhetők az aktuális képforráshoz. Alapértelmezett:VGA1/VGA2. AUDIO1: Videó/S-Videó. AUDIO2: HDMI. Magyar 44

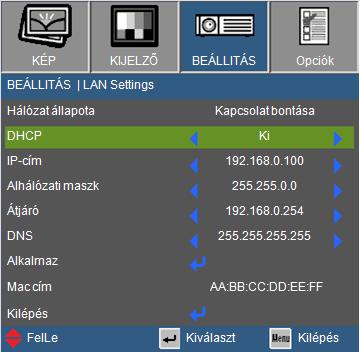

45 Felhasználói kezelőszervek BEÁLLÍTÁS LAN Settings Hálózat állapota Válassza a Csatlakozás lehetőséget a LAN-hálózat engedélyezéséhez. Válassza a Leválasztás lehetőséget a LAN-hálózat letiltásához. (Csak olvasható mód) DHCP Ha létezik DHCP-kiszolgáló azon a hálózaton, amelyhez a projektor csatlakozik, akkor a rendszer a DHCP bekapcsolásakor automatikusan beszerzi az IP-címet. Ha a DHCP ki van kapcsolva, akkor az IP-cím, az alhálózati maszk és az átjáró címét kézzel kell megadnia. Használja a és gombot az IPcím, az alhálózati maszk és az átjáró számának megadásához. Ez alapértelmezés szerint ki van kapcsolva. IP-cím Válasszon IP-címet. Az alapérték Alhálózati maszk A LAN-kapcsolat alhálózati maszkját konfigurálja. Az alapérték Átjáró Ha manuálisan szeretné konfigurálni az átjáró címét, kérje el azt a hálózat vagy a rendszer adminisztrátorától. Az alapérték Magyar
46 Felhasználói kezelőszervek DNS Ha manuálisan szeretné konfigurálni a DNS-kiszolgáló IP-címét, kérje el azt a hálózat vagy a rendszer adminisztrátorától. Az alapérték Alkalmaz Válassza az Igen gombot a hálózati konfiguráció módosításainak mentéséhez. Mac-cím Megjeleníti a projektor Mac-címét. Magyar 46
47 Felhasználói kezelőszervek BEÁLLITÁS Speciális Logo Nyomja meg a gombot egy, a vásznon éppen látható kép rögzítéséhez. A változtatások a kivetítő legközelebbi bekapcsolásakor lépnek életbe. Alapértelmezett: Az alapértelmezett induló kép. Semleges: A kezdő képernyőn nem jelenik meg logó. Feliratozás Ezzel a funkcióval be lehet állítani a nyitóképernyőt. A változtatások a projektor következő bekapcsolásakor lépnek életbe. Ki: Az Ki kiválasztásával kikapcsolja a jelbeszéd funkciót. CC1: CC1 nyelv: Amerikai angol. CC2: CC2 nyelv (a felhasználó TV-csatornájától függ): Spanyol, francia, portugál, német, dán. 47 Magyar

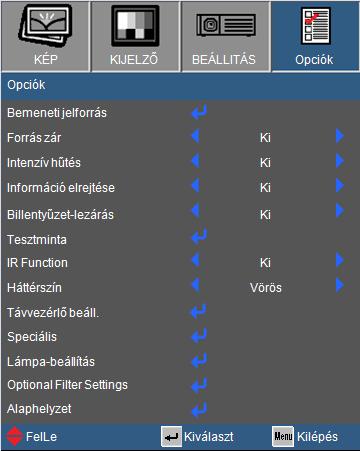

48 Felhasználói kezelőszervek Opciók A billentyűzár kikapcsoláshoz nyomja meg és tartsa lenyomva a kivetítő tetején lévő Enter gombot 5 másodpercig. Magyar 48 Bemeneti jelforrás Ezzel a lehetőséggel engedélyezheti/letilthatja a bemeneti jelforrásokat. Nyomja meg a gombot az almenübe lépéshez és a kívánt jelforrás kiválasztásához. A kiválasztás megerősítéséhez nyomja meg az Enter gombot. A kivetítő a ki nem jelölt bemeneteket nem vonja be a keresésbe. Forrás zár Be: a kivetítő csak a megadott csatlakozót keresi meg. Ki: a kivetítő más jeleket fog keresni, ha az aktuális bemenő jel elveszett. Intenzív hűtés Ha kiválasztják az Be lehetőséget, a ventilátorok gyorsabban forognak. Ez a funkció nagy tengerszint feletti magasság esetén hasznos, ahol ritkább a levegő. Információ elrejtése Be: az információs üzenetek elrejtéséhez válassza az Be lehetőséget. Ki: A Keresés üzenet felfedéséhez válassza az Ki lehetőséget. Billentyűzet-lezárás Amikor a billentyűzár funkció be van kapcsolva (On), a vezérlőpanel zárolva van, de a távvezérlővel lehet irányítani a kivetítőt. Az Ki kiválasztásával ismét használhatja a vezérlőpanelt. Tesztminta Tesztminta megjelenítése. Rács, Fehérminta és Nincs lehetőségek közül választhat.
49 Felhasználói kezelőszervek IR Function (*) (*) A funkció a modell specifikációtól függ. Be:Ha a Be lehetőség van kiválasztva, a projektor a távvezérlővel irányítható. Amikor megváltoztatja a beállítást Ki beállításról Be állapotra, egy hibaüzenet jelenik meg: Ki:Ha a Ki lehetőséget választja, csak a vezérlőpanel gombjai használhatók. Amikor megváltoztatja a beállítást Be beállításról Ki állapotra, egy hibaüzenet jelenik meg: Felső: A Felső lehetőséget választva a projektor a felső érzékelőn keresztül fogadja a távirányítóról érkező infravörös jeleket. Elülső: Az Elülső lehetőséget választva a projektor az elülső érzékelőn keresztül fogadja a távirányítóról érkező infravörös jeleket. Háttérszín Ezzel a funkcióval Fekete, Vörös, Kék, Zöld vagy Fehér képernyő jeleníthető meg, ha nincs elérhető jel. Alaphelyzet Válassza a Igen lehetőséget, hogy valamennyi menü értékeit visszaállítsa az alapértelmezett gyári beállításra. 49 Magyar

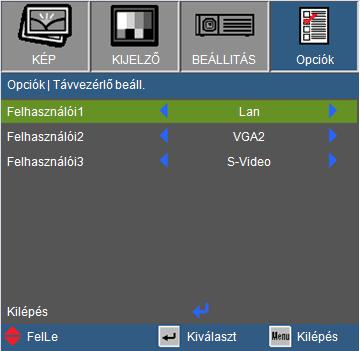

50 Felhasználói kezelőszervek LEHETŐSÉGEK Távvezérlő beáll. A távirányítón lévő Felhasználó 1/2/3 gombok funkciója a felhasználók által definiálható. Ebben a beállításban adhatja meg a három gombhoz rendelt funkciókat. Felhasználói 1 A Felhasználó1 billentyű lehetséges funkciói: VGA2/S-Video/LAN/ Fényerő/Kontraszt/Alvásidőzítő. Felhasználói 2 A Felhasználó2 billentyű lehetséges funkciói: VGA2/S-Video/LAN/ Fényerő/Kontraszt/Alvásidőzítő. Felhasználói 3 A Felhasználó3 billentyű lehetséges funkciói: VGA2/S-Video/LAN/ Fényerő/Kontraszt/Alvásidőzítő. Magyar 50

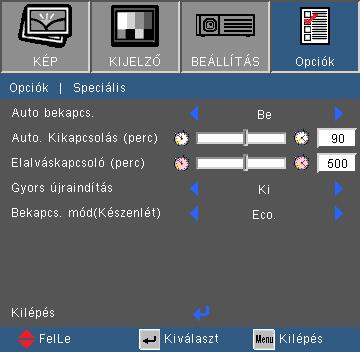

51 Felhasználói kezelőszervek LEHETŐSÉGEK Speciális Auto bekapcs. Válassza az Be lehetőséget a közvetlen bekapcsolás módbekapcsolásához. A kivetítő automatikusan bekapcsolódik, amikor feszültség alá helyezik anélkül, hogy megnyomnák a gombot a kivetítő vezérlőpultján, illetve a Üzemkapcsoló gombot a távirányítón. Ha a Bekapcs. mód(készenlét) Eco (< 0,5 W) álláson van, a VGA kimenet, az audio átmenet csatlakozó inaktív, ha a kivetítő készenléti módban van. A kikapcsoló időzítő nullára áll vissza a projektor kikapcsolását követően. Auto. Kikapcsolás (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). Elalváskapcsoló (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). Gyors újraindítás Be: Ha a projektor véletlenük kikapcsol, akkor ez a funkció lehetővé teszi a projektor azonnali visszakapcsolását, ha 100 másodpercen belül választja ki. Ki: A ventilátor azonnal megkezdi a rendszer hűtését, amikor a felhasználó kikapcsolja a projektort. Bekapcs. mód (Készenlét) Eco.: A Power-Saving opció kiválasztásával energiát takaríthat meg, a fogyasztás < 0,5W. Aktív: válassza az Aktív lehetőséget, hogy visszatérjen normál készenléti üzemmódba és a VGA kimeneti csatlakozó aktív lesz. 51 Magyar

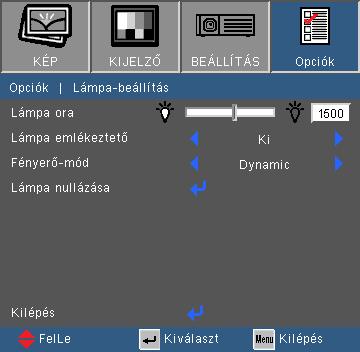

52 Felhasználói kezelőszervek LEHETŐSÉGEK Lámpa-beállítások Ha működés közben a környezeti hőmérséklet meghaladja a 40 Cot, akkor a projektor automatikusan Eco üzemmódba kapcsol. Lámpaóra Megjeleníti a kivetítés eltelt idejét. Lámpa emlékeztető A lámpacsere-üzenet megjelenésekor ezzel a funkcióval jelenítheti meg, illetve rejtheti el a figyelmeztető üzenetet. Az üzenet 30 órával a lámpa javasolt cseréjének ideje előtt jelenik meg. Fényerő-mód Világos: válassza a Világos lehetőséget a fényerő növeléséhez. Eco.: Az Eco. lehetőséggel tompíthatja a vetítőlámpa fényét, így csökkentheti az energiafogyasztást és növelheti a lámpa élettartamát. Dynamic: Válassza a Dynamic lehetőséget az izzó fényerejének dimmeléséhez, mely a tartalom fényerején alapszik, és beállítja az izzó dinamikus energiafelhasználását 100% és 30% között. Ezzel megnövekszik az izzó élettartama. Eco+: Az Eco+ gomb aktiválja a legmodernebb Eco+ technológiát, amely rendkívüli teljesítményt, megnövelt izzóélettartamot és energia-takarékossági funkciókat biztosít. Lámpa nullázása Visszaállítja a lámpa számlálóját a lámpa cseréje után. Magyar 52
53 Felhasználói kezelőszervek OPCIÓK Optional Filter Settings Opcionális filter installálva Válassza a Igen opciót az 500 üzemórára figyelmeztető üzenet megjelenítéséhez. A Nem opció kiválasztása esetén a figyelmeztetés nem jelenik meg. A Szűrő alapbeállítása Nem. Szűrő beszerelése után, kapcsolja be a projektort, majd nyomja meg a Menü gombot, menjen az OPCIÓK -> Opcionális Szűrő Beállítások -> Opcionális Szűrő Telepítve részekhez, majd nyomja meg az Igen gombot. Filter Usage Hours A szűrő idejének megjelenítése. Filter Reminder Ezen funkció segítségével megjelenítheti vagy elrejtheti a figyelmeztető üzenetet a szűrő cseréjére vonatkozó üzenet megjelenítésekor. (A gyári alapbeállítás: 500 óra) Filter Reset A porszűrő számlálójának törlése a porszűrő cseréjét vagy tisztítását követően. 53 Magyar
54 Függelékek Hibaelhárítás Ha problémát tapasztal a kivetítővel kapcsolatban, forduljon az alábbi hibaelhárítási útmutatóhoz. Ha a probléma továbbra is fennmarad, vegye fel a kapcsolatot viszonteladójával vagy a helyi szervizközponttal. A kép nem jelenik meg Ellenőrizze, hogy a kábelek és tápcsatlakozók megfelelően és biztonságosan rögzülnek-e, az Üzembe helyezés szakaszban leírtak szerint. Ellenőrizze, hogy a csatlakozók érintkezői nem hajlottak vagy törtek el. Ellenőrizze a vetítőlámpa megfelelő beszereltségét. Kérjük, tekintse át a A lámpa cseréje című szakaszt. Győződjön meg arról, hogy eltávolította a lencsevédőt, és a kivetítő bekapcsolt állapotban van. Győződjön meg arról, hogy az AV némítás funkció nincs bekapcsolva. Részleges, gördülő vagy nem megfelelően megjelenített kép Nyomja a meg a Re-SYNC gombot a távvezérlőn vagy a vezérlőpulton. Ha PC-t használ: Windows 95, 98, 2000, XP, Windows 7 esetén: 1. A Sajátgép ikonra kattintva nyissa meg a Vezérlőpult mappát, és kattintson kétszer a Megjelenítés ikonra. 2. Válassza a Beállítások fület. 3. Győződjön meg arról, hogy a megjelenítés felbontása nem haladja meg az UXGA (1600 x 1200) értéket. 4. Kattintson az Speciális tulajdonságok gombra. Amennyiben a kivetítő még mindig nem vetíti ki az egész képet, akkor a felhasznált képernyő-beállításokon is változtatni kell. Kövesse az alábbi lépéseket: 5. Győződjön meg arról, hogy a felbontás-beállítás nem haladja meg az UXGA (1600 x 1200) értéket. 6. A Módosítás fül alatt válassza ki a Kijelző gombot. Magyar 54

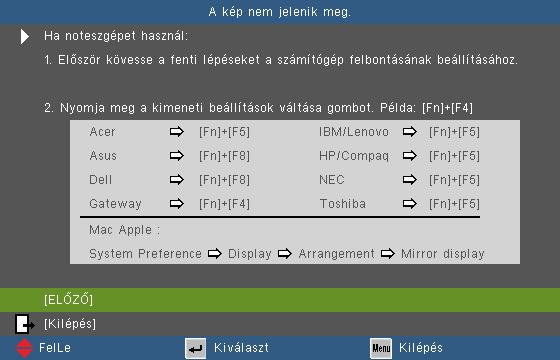

55 Függelékek 7. Kattintson a Minden eszköz mutatása elemre. A Gyártók ablakban válassza ki a Szabvány monitortípusok beállítást, majd a Típusok dobozban válassza ki a kívánt felbontást. 8. Győződjön meg arról, hogy monitorkijelző felbontása nem haladja meg az UXGA (1600 x 1200) értéket. Ha noteszgépet használ: 1. Először kövesse a fenti lépéseket a számítógép felbontásának beállításához. 2. Nyomja le a noteszgép gyártója által ajánlott gyorsbillentyűt, hogy a noteszgép jelet bocsásson ki a kivetítő felé. Példa: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Rendszer-preferencia Megjelenítés Elrendezés Tükrözött megjelenítés Ha nehézséget tapasztal a felbontás módosítása során, illetve amonitor lefagy, indítsa újra az összes készüléket, a kivetítőt is beleértve. A PC noteszgép vagy PowerBook számítógép képernyője nem jeleníti meg a kívánt anyagot Ha PC noteszgépet használ Előfordulhat, hogy egyes PC noteszgépek kikapcsolják a saját képernyőjüket, amikor egy második megjelenítő eszköz van használatban. Mindegyiknél más-más módon történik a visszakapcsolása. Lásd a számítógép használati útmutatóját további információkért. A kép instabil vagy villódzik A Fázis gombbal javíthatja ki. További információkért lásd a 35 oldalt. Változtassa meg a képernyő színbeállításait a számítógépről. A képen függőleges villódzó sáv van Használja a Frekvencia funkciót a beállításhoz. További információkért lásd a 35 oldalt. Ellenőrizze és konfigurálja át a grafikus kártya megjelenítési módját, hogy kompatibilis legyen a kivetítővel. 55 Magyar
56 Függelékek A kép nem éles Állítson a vetítőlencse fókuszgyűrűjén. Győződjön meg arról, hogy a vetítővászon távolsága a tartományon belül van. Lásd a oldalon. A kép megnyúlik, amikor 16:9 képarányú DVD filmet játszik le Ha anamorf vagy 16:9 képformátumú DVD-filmet játszik le, a kivetítő a képet akkor vetíti a legjobb minőségben, ha az OSD menüben a kivetítési módot 16:9 értékre állítja be. Ha 4:3 képformátumú DVD filmet játszik le, módosítsa a formátumot 4:3 beállításra a kivetítő OSD menüjében. Ha a kép még mindig nyújtott, akkor a képméretarányt is be kell állítania a következők szerint: Állítsa a megjelenítési formátumot 16:9 (széles) képméretarányra a DVD-lejátszón. A kép túl kicsi vagy túl nagy Állítsa be a projektor tetején található zoomgyűrűt. Helyezze a kivetítőt a vászonhoz közelebb vagy messzebbre. Nyomja meg a Menu (Menü) gombot a távirányítón, lépjen a Display (KIJELZŐ) Format (Formátum) menübe és próbálkozzonkülönböző beállításokkal. A Keystone használata nem javasolt. A kép széle dőlt Ha van rá lehetőség, akkor helyezze át a projektort, hogy vízszintesen a képernyő közepén és a képernyő alja alatt legyen. Nyomja meg a Keystone +/- (Trapézkorrekció +/-) gombot a távirányítón, amíg a kép szélei függőlegessé nem válnak. Használja a Kijelző V Keystone beállítást az OSD menüben a beállításhoz. A kép fordított. Válassza a BEÁLLITÁS Kivetítés elemet az OSD menüben, és állítsa be a vetítési irányt. Magyar 56
57 Függelékek A kivetítő nem reagál semmilyen kezelőszervre Ha lehetséges, kapcsolja ki a kivetítőt, majd húzza ki a tápkábelt, és várjon legalább 60 másodpercig, míg újra nem csatlakoztatja. Ellenőrizze, nincs-e aktiválva a Billentyűzet-lezárás funkció úgy, hogy megpróbálja kezelni a kivetítőt a távvezérlővel. Elmosódott dupla kép Nyomja meg a 3D Formátum gombot és kapcsolja Ki azt, hogy elkerülje a normál 2D kép duplán elmosódjon. Két kép, egymás mellett formátum Nyomja meg a 3D Formátum gombot és kapcsoljon az SBS bemeneti formátumot HDMI 1.3 2D 1080i egymás mellettire. A kép nem jelenik meg 3D-ben Ellenőrizze, nem merültek-e le a 3D lencsék elemei. Ellenőrizze, hogy be vannak-e kapcsolva a 3D lencsék. Amikor HDMI 1.3 2D (1080i egymás mellett fél) a bemebeti jel, nyomja meg a 3D Formátum gombot és kapcsoljon SBS -re. A lámpa kiég, vagy pukkanó hangot ad ki Miután a lámpaelérte hasznosélettartamánakvégét, kiég és hangos pukkanó hangot hallat. Ha ez történik, a kivetítő addig nem kapcsolódik be, amíg ki nem cserélik a lámpamodult. A lámpa cseréjéhez kövesse Lámpacsere rész alatt található eljárásokat, a oldalon. 57 Magyar
58 Függelékek LED fény jelentése Üzenet Készenléti állapot (Hálózati tápkábel bemenet) Bekapcsolt állapot (Bemelegedés) Lámpa kigyullad BEKAPCSOLÁS/ KÉSZENLÉT LED Hőmérsékletjelző LED Lámpa LED (Kék/Piros) (Vörös) (Vörös) Piros Villogó Kék Kék Folyamatosan világít Nem világít Kikapcsolás (hűtés) Hiba (Magas hőmérs.) Villogó Kék Villogó Vörös Hiba (Ventilátor hiba) Villogó Vörös Villog Hiba (Lámpahiba) Villogó Vörös Magyar 58

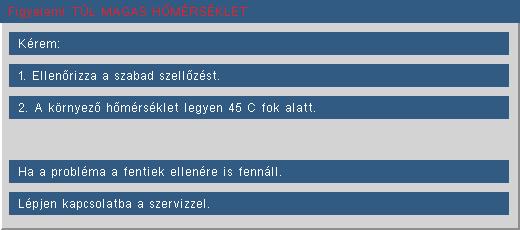

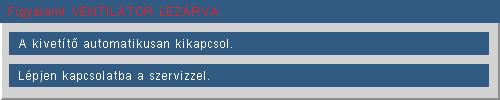

59 Függelékek OSD üzenetek Hőmérséklet-figyelmeztetés: A ventilátor meghibásodott: Lámpa-figyelmeztetés: Nem megjeleníthető formátum: Ha a távvezérlő nem működik Ellenőrizze, hogy a távvezérlő működési szöge vízszintesen és függőlegesen a kivetítő IR-vevőihez viszonyítva ±20 -on belül van. Győződjön meg arról, hogy a kivetítő és a távvezérlő között nincs semmiféle akadály. A kivetítőtől 7 méteren (±0 ) belül legyen. Győződjön meg arról, hogy helyesen helyezték be az elemeket. Cserélje ki a lemerült elemeket. 59 Magyar
