Dr. Kovács Zsolt, Hargita József

Átírás

1 Bútorgyártás Összeállította: Dr. Kovács Zsolt, Hargita József NYME FMK TGYI

2 Bútorgyártás I. Alapanyagok, segédanyagok a bútorgyártás területén A különbözı anyagok alkalmazása a bútorgyártásban: Tömörfa Aglomerált lapok Mőanyag Fém Szerelvények, vasalatok Vegyi anyagok (ragasztásban, felületkezelésben) Egyéb (pl. üveg, gránit, márvány stb.) Kárpitos anyagok NYME FMK TGYI /2. fólia Összeállította: Dr. Kovács Zsolt, Hargita József

3 Bútorgyártás I. Alapanyagok, segédanyagok a bútorgyártás területén A különbözı anyagok alkalmazása a bútorgyártásban: Tömörfa Aglomerált lapok Mőanyag Fém Szerelvények, vasalatok Vegyi anyagok (ragasztásban, felületkezelésben) Egyéb (pl. üveg, gránit, márvány stb.) Kárpitos anyagok NYME FMK TGYI /2. fólia Összeállította: Dr. Kovács Zsolt, Hargita József

4 A bútorok csoportosítása típusaik (funkcióik) szerint: Ülıbútorok Ágyak Asztalok Szekrények A bútorok csoportosítása felhasználási terület szerint: Beltéri Kültéri (kert, veranda) A bútorok csoportosítása alapanyag (technológia) szerint Tömörfa Kárpitos Bútorlap Fémvázas, mőanyag, üveg.papír A bútorok csoportosítása szerkezetük szerint: Állvány Lapszerkezető NYME FMK TGYI /3. fólia Bútorgyártás I.

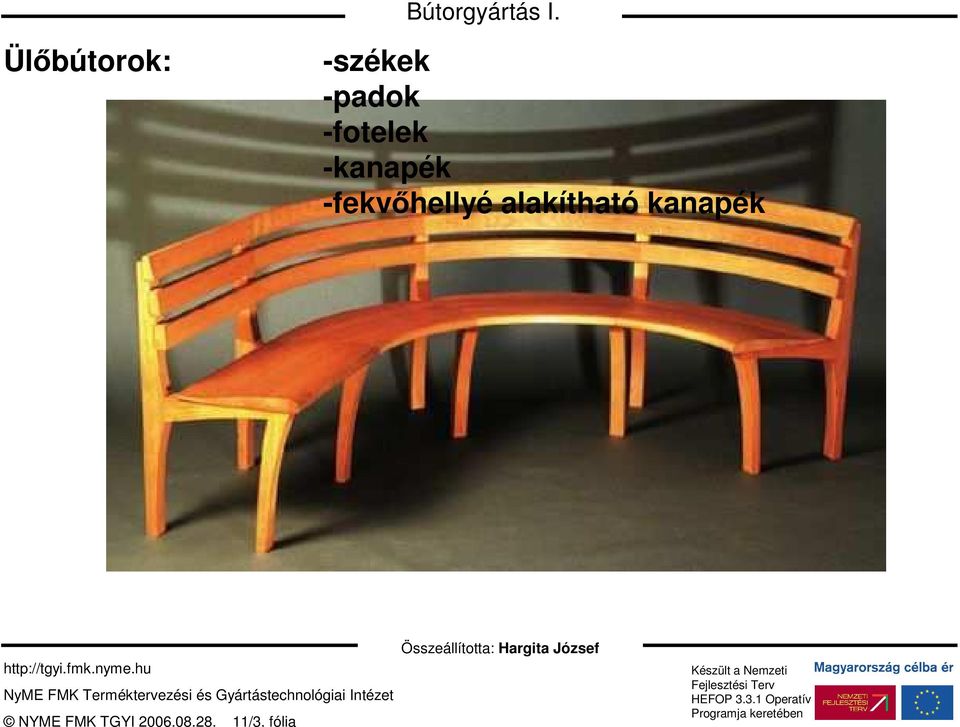

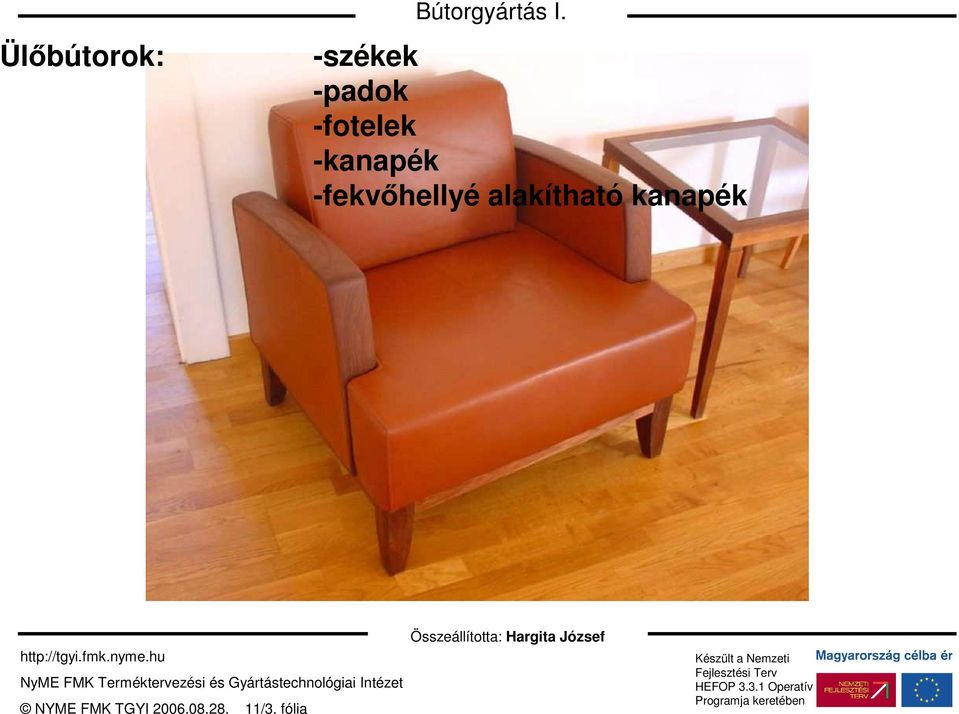

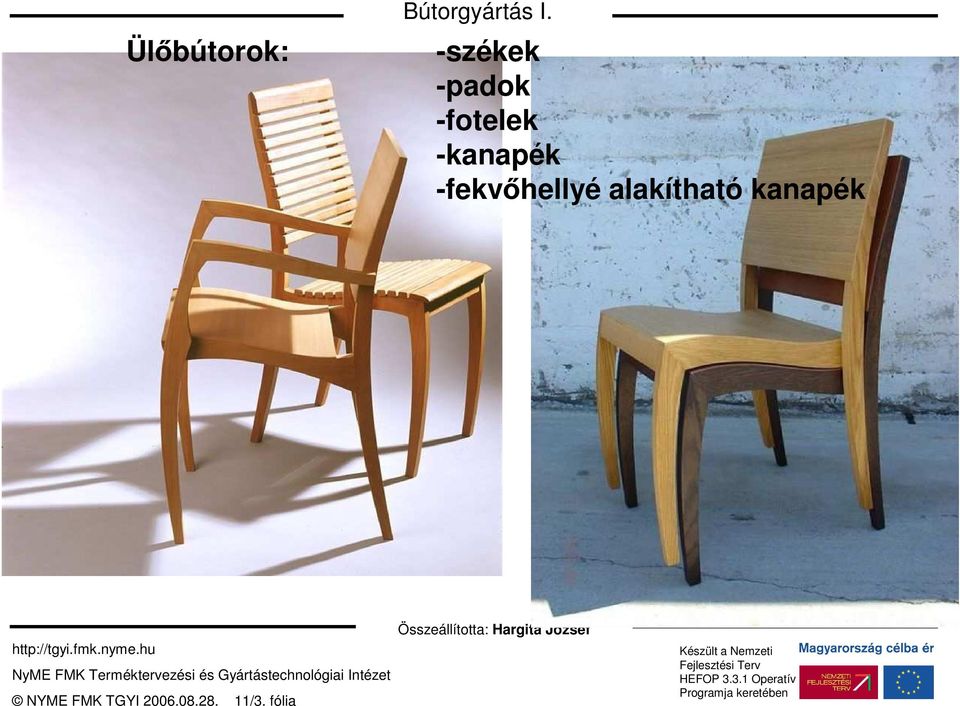

5 Ülıbútorok: Bútorgyártás I. -székek -padok -fotelek -kanapék -fekvıhellyé alakítható kanapék NYME FMK TGYI /3. fólia

6 Bútorgyártás I. Ülıbútorok: -székek -padok -fotelek -kanapék -fekvıhellyé alakítható kanapék NYME FMK TGYI /3. fólia

7 Ülıbútorok: Bútorgyártás I. -székek -padok -fotelek -kanapék -fekvıhellyé alakítható kanapék NYME FMK TGYI /3. fólia

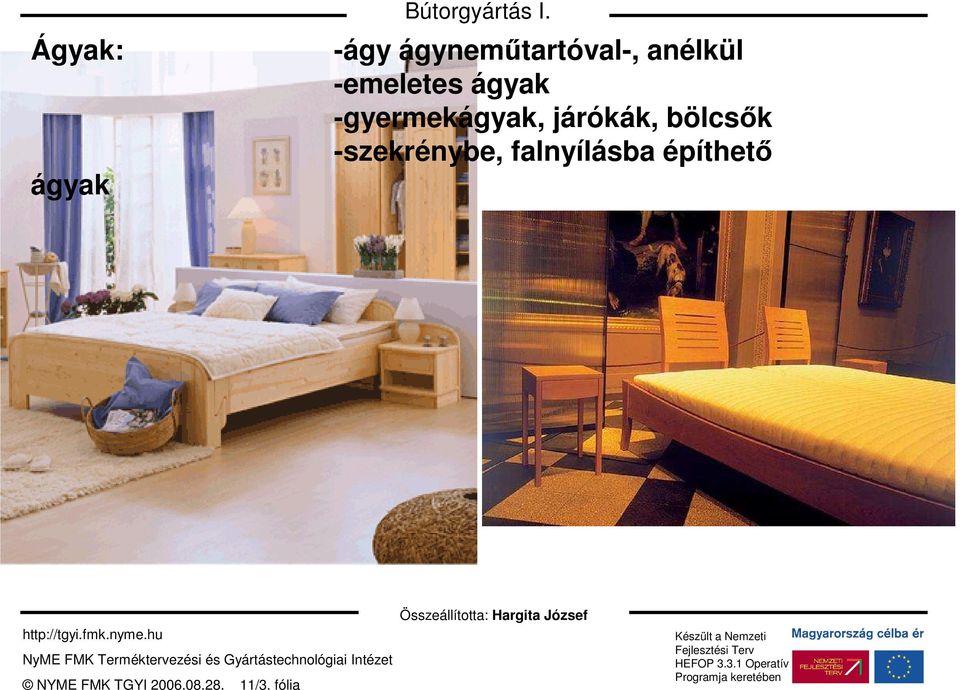

8 Ágyak: ágyak Bútorgyártás I. -ágy ágynemőtartóval-, anélkül -emeletes ágyak -gyermekágyak, járókák, bölcsık -szekrénybe, falnyílásba építhetı NYME FMK TGYI /3. fólia

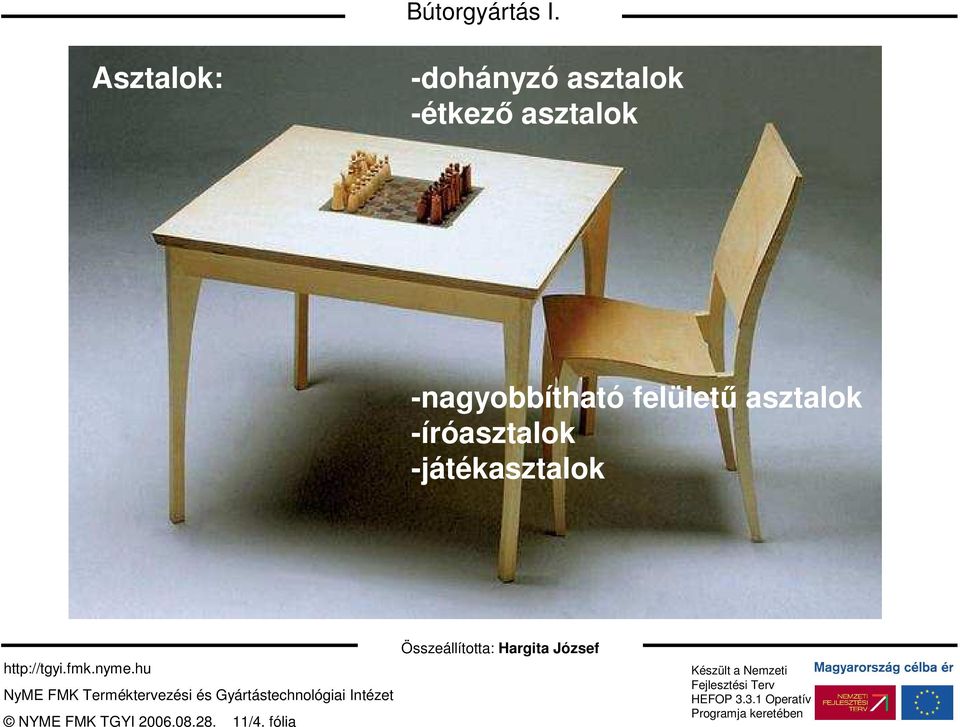

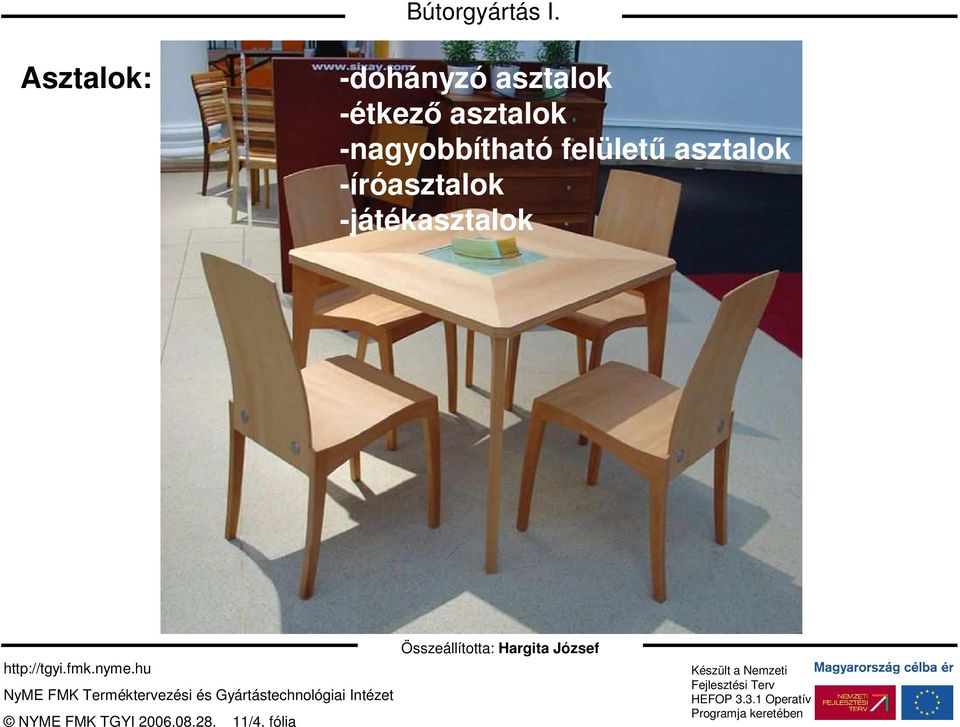

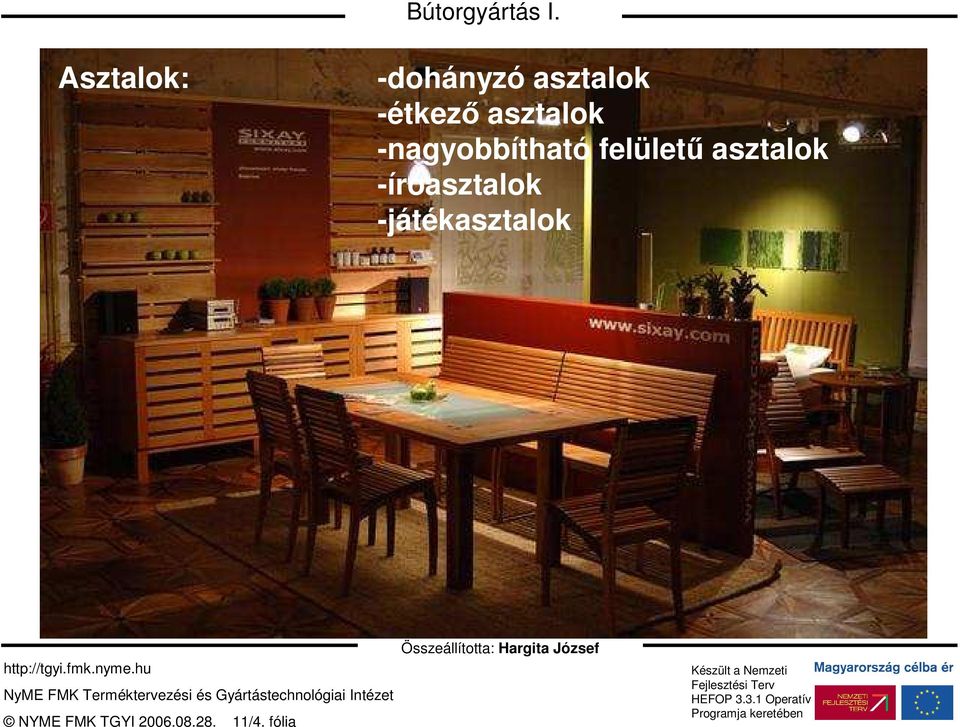

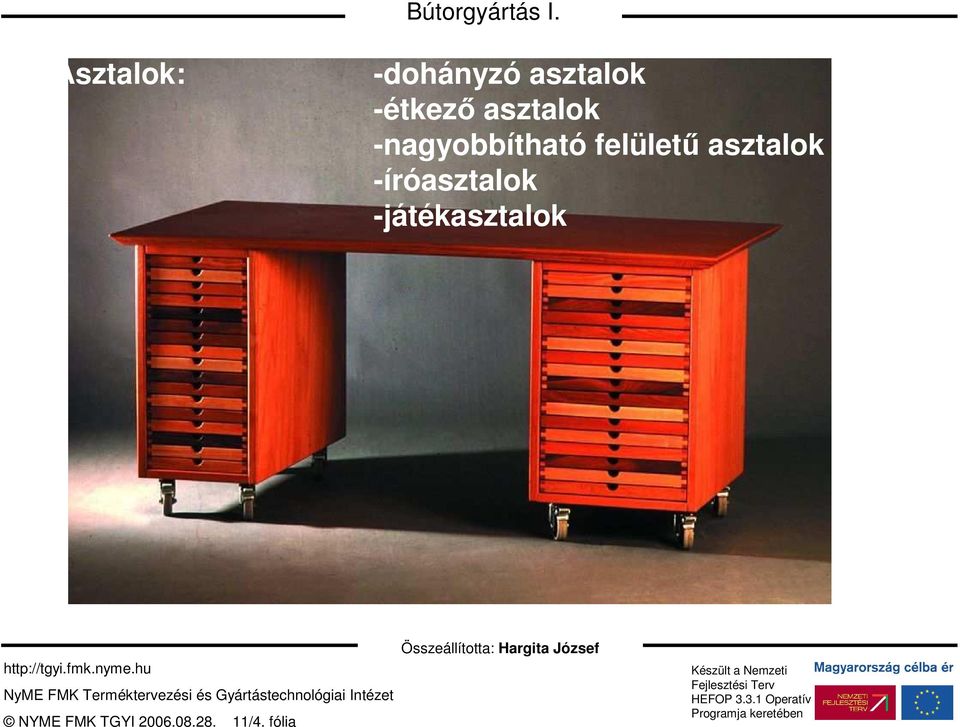

9 Bútorgyártás I. Asztalok: -dohányzó asztalok -étkezı asztalok -nagyobbítható felülető asztalok -íróasztalok -játékasztalok NYME FMK TGYI /4. fólia

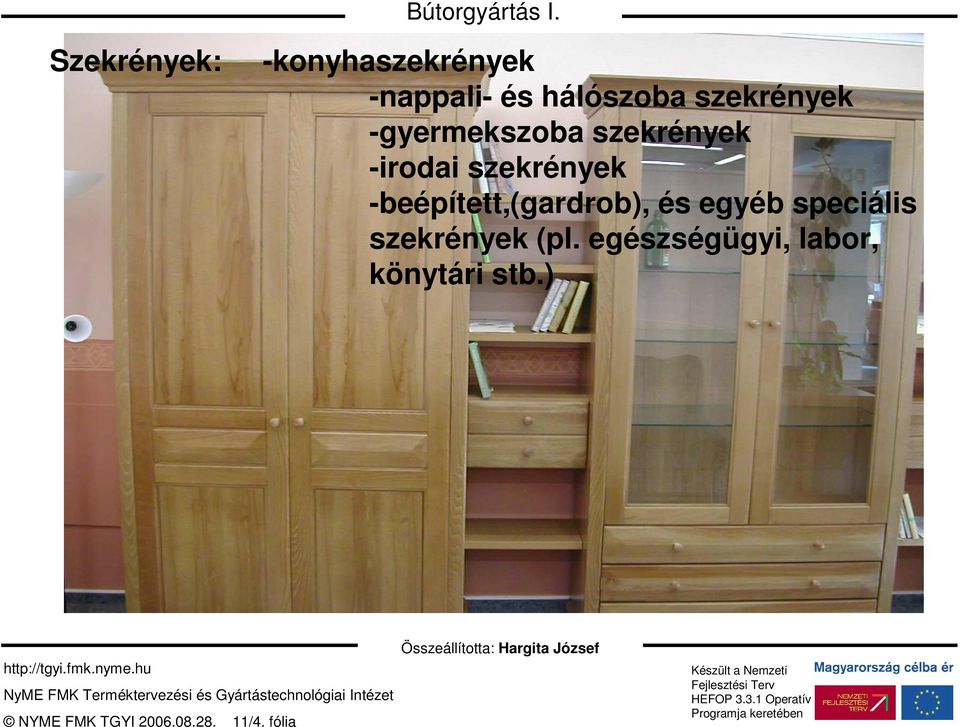

14 Bútorgyártás I. Szekrények: -konyhaszekrények -nappali- és hálószoba szekrények -gyermekszoba szekrények -irodai szekrények -beépített,(gardrob), és egyéb speciális szekrények (pl. egészségügyi, labor, könytári stb.) NYME FMK TGYI /4. fólia

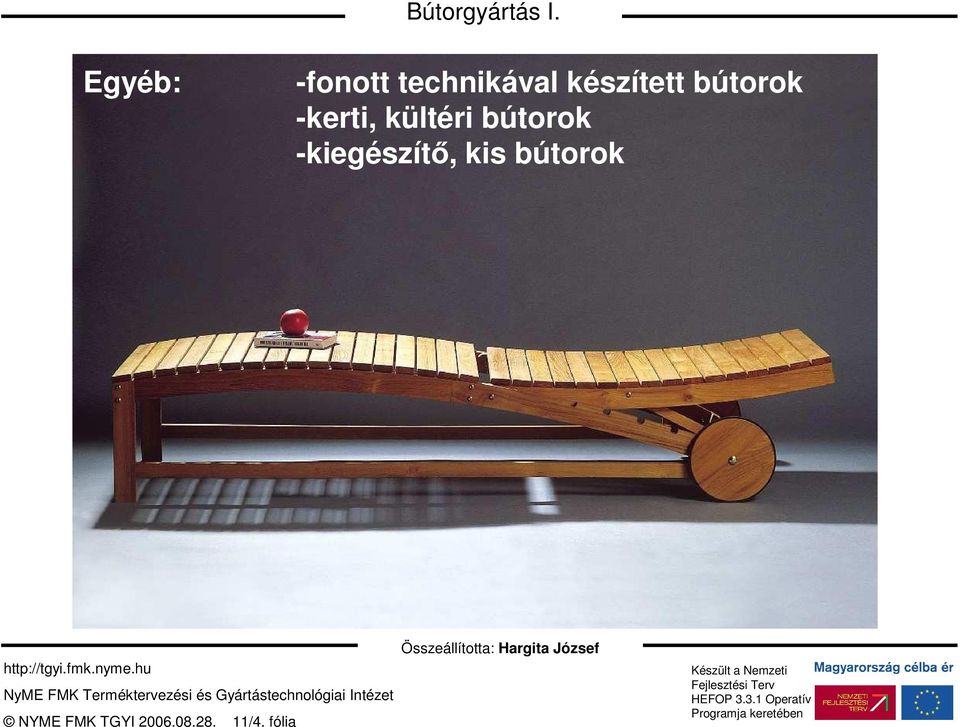

15 Bútorgyártás I. Egyéb: -fonott technikával készített bútorok -kerti, kültéri bútorok -kiegészítı, kis bútorok NYME FMK TGYI /4. fólia

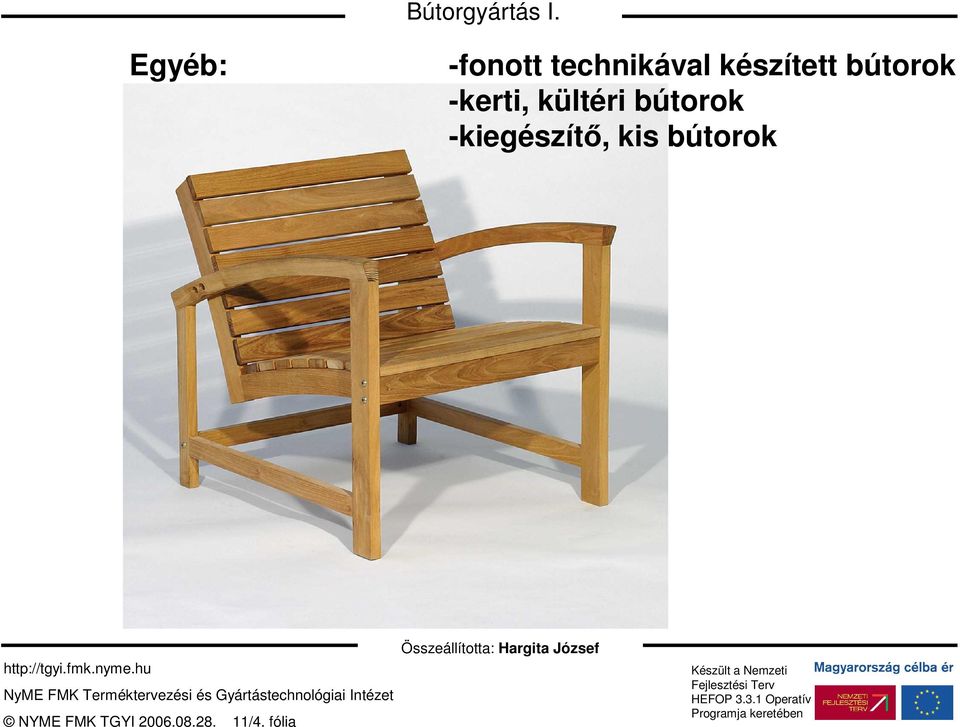

16 Bútorgyártás I. Egyéb: -fonott technikával készített bútorok -kerti, kültéri bútorok -kiegészítı, kis bútorok NYME FMK TGYI /4. fólia

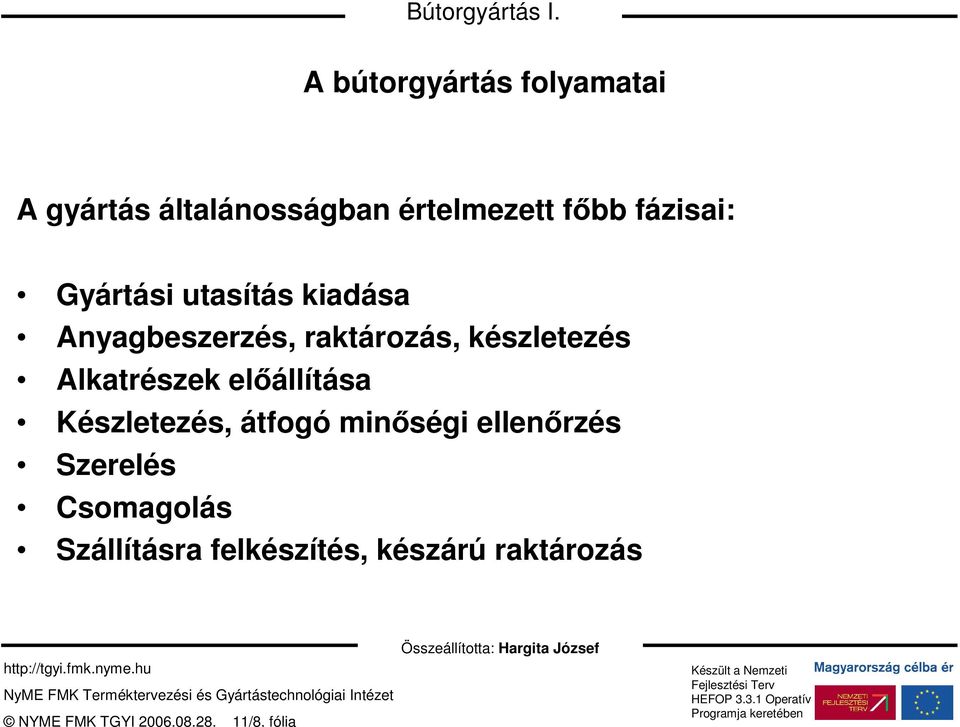

17 Bútorgyártás I. A bútorgyártás folyamatai A gyártás általánosságban értelmezett fıbb fázisai: Gyártási utasítás kiadása Anyagbeszerzés, raktározás, készletezés Alkatrészek elıállítása Készletezés, átfogó minıségi ellenırzés Szerelés Csomagolás Szállításra felkészítés, készárú raktározás NYME FMK TGYI /8. fólia

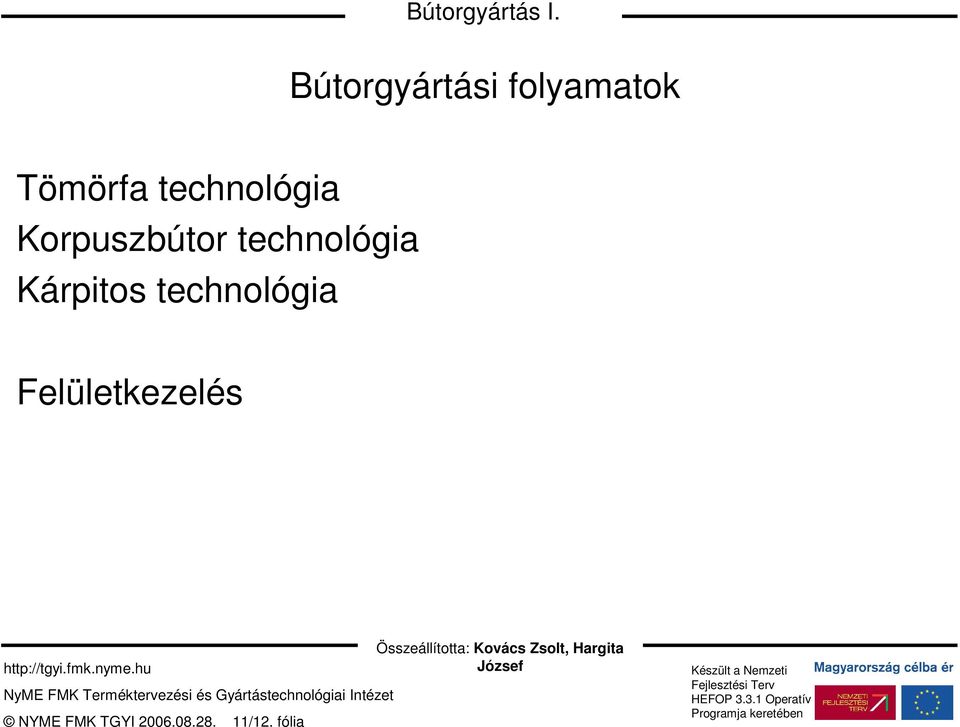

18 Bútorgyártás I. Bútorgyártási folyamatok Tömörfa technológia Korpuszbútor technológia Kárpitos technológia Felületkezelés NYME FMK TGYI /12. fólia Összeállította: Kovács Zsolt, Hargita József

19 Bútorgyártás I. Tömörfa technológia Szabás (Tömbösítés, lapképzés) Keresztmetszeti megmunkálás Szerkezeti megmunkálás Ragasztás /Állványszerelés (Kárpitozás) Felületkezelés NYME FMK TGYI /12. fólia Összeállította: Kovács Zsolt, Hargita József

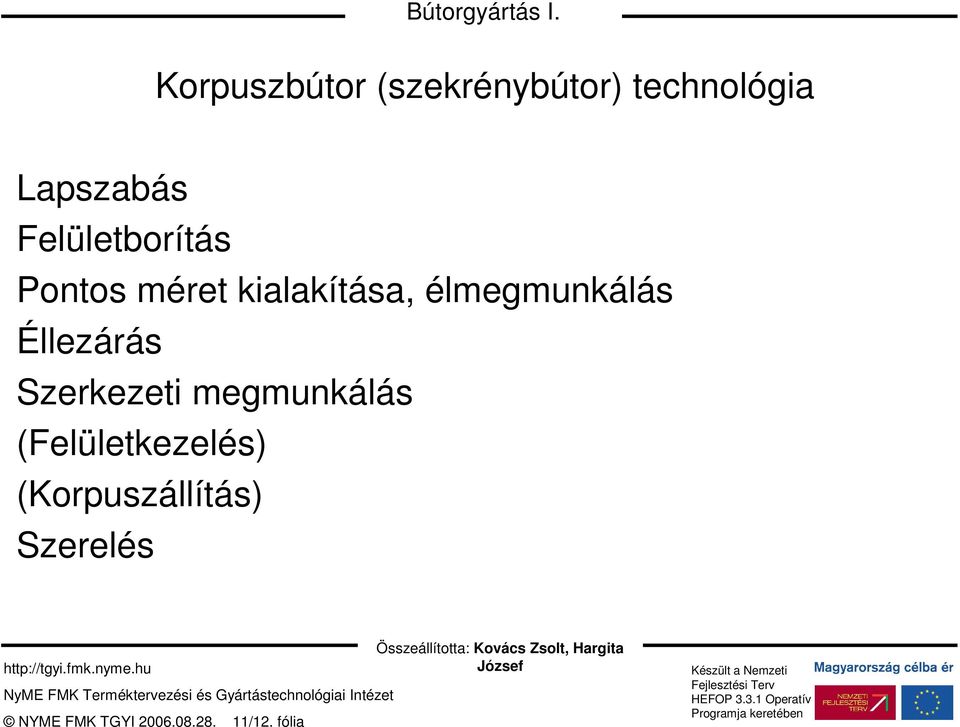

20 Bútorgyártás I. Korpuszbútor (szekrénybútor) technológia Lapszabás Felületborítás Pontos méret kialakítása, élmegmunkálás Éllezárás Szerkezeti megmunkálás (Felületkezelés) (Korpuszállítás) Szerelés NYME FMK TGYI /12. fólia Összeállította: Kovács Zsolt, Hargita József

21 Bútorgyártás II. NYME FMK TGYI /15. fólia

23 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Szabászat: szabász körfőrész gépek, egy vagy több megmunkáló egységgel. Az anyag elıtolása lehet kézi, gépi. A szerszám fejek, vagy egységek elıtolása kézi, gépi, ill. automata vezérléső lehet. Lehet szabni CNC vezérléső megmunkáló központokkal is. Szerszámok: A megmunkált anyagtól függı, élük: kemény-fémlapkás, HSS, gyémánt, stb.. Elıvágó szerszám használata az aglomerált lapoknál indokolt. NYME FMK TGYI /9. fólia

24 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Anyagmozgató, rakásoló, kisegítı gépekl egészítik ki az alapgépeket. NYME FMK TGYI /4. fólia

25 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Egalizáló, felület, élcsiszoló gépek. A lapféleségek felületborítás elıtti egalizálását, a megmunkálás késıbbi fázisában pedig a felület minıségi kialakítását, illetve az élek végsı megmunkálását végzik. NYME FMK TGYI /6. fólia

26 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Teríték képzés gépei: Furnér vágó-, illesztı-, varró gépek: a furnért lapjára fektetve egy, vagy két késes ollózó gépekkel élre levágják, terítékbe szerkesztve, ragasztják, varrják. NYME FMK TGYI /7. fólia

27 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Egy lapos, többlapos folyamatos elıtolású, és szakaszos elıtolású ütempréseket használnak. NYME FMK TGYI /8. fólia

28 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Páros élmegmunkálás: az alkatrészek összes élét megmunkálja, pontos készméretre marja. Sorba kötve, az éleken szükséges árkolást, aljazást is elvégzi. Szerszámai: marófejek, marótárcsák, körfőrészlapok. NYME FMK TGYI /10. fólia

29 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Páros élmegmunkálás: az alkatrészek összes élét megmunkálja, pontos készméretre marja. Sorba kötve, az éleken szükséges árkolást, aljazást is elvégzi. Szerszámai: marófejek, marótárcsák, körfőrészlapok. NYME FMK TGYI /10. fólia

30 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás I. NYME FMK TGYI /18. fólia

31 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok Bútorgyártás I. Szerkezeti kötések kialakítása. Illeszthetı a sorozatgyártásba. Leggyakrabban köldökcsap-hely fúrását jelenti, de más idegen csap alkalmazása is elterjedt. Lapraszerelt szekrényeknél vezetı csapok kialakítása mellett, az összehúzó vasalatok helyeit fúrják, marják az alkatrészekbe. Ezenkívül az esetleges zárak helyeit kell kialakítani. Gépek: rövid ütemidıvel dolgozó nagyteljesítményő sorozatfúrógépek, lapon és az élen megmunkáló szerszámegységeken kívül flexibilisen állítható marófejek zármaráshoz, vagy a raszterbe nem illeszthetı megmunkálásokra. NYME FMK TGYI /18. fólia

32 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Szerkezeti megmunkáló egységek: Sorozatfúró, köldökcsap belövı gépek NYME FMK TGYI /12. fólia

35 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. különleges élzáró gépek, élmegmunkáló, élcsiszoló gépek, NYME FMK TGYI /13. fólia

36 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Utólagos csiszolások, profilcsiszolások, javító lapcsiszolások esetében alap, ill. célgépeket használunk. NYME FMK TGYI /14. fólia

37 A szekrénybútor gyártás fıbb szakaszaiban használt gépek, szerszámok: Bútorgyártás II. Lakkozás gépei: Hengeres lakkfelhordó gépek, lakköntı gépek, mintázat és pác felhordó gépek, lakkszóró és csiszoló, valamint portalanító gépek, gépsorba kötve NYME FMK TGYI /15. fólia

38 Bútorgyártás II. Szerelés - korpuszprés NYME FMK TGYI /15. fólia

39 Raktárból Szerelvény, ragasztó- és csomagoló ag. vételezés Bútorgyártás II. Felületkezelı üzembıl Alkatrész-adagoló komplettírozó raktár Szekrénybútorok szerelésének és csomagolásának folyamatai Szerelvény, ragasztó- és csomagoló ag. vételezés Alkatrészek elıszerelése Szerszámok, kaliberek, sablonok, prések Korpusz összeállítás Frontalkatrészek felszerelése Fiókok polcok,elh. Tisztítás, minısítés Csomagolás Készárú-raktározás, Komplettírozás. Szállításra elıkészítés NYME FMK TGYI /23. fólia

40 Borítóanyag beszállítás Főrészárú beszállítás Szárítás Tömörfa alkatrészek megmunkálási folyamatai Szerszám Szabás Szabás Ragasztó anyag Terítékképzés Keresztmetszeti megmunkálás Szerszámok, kaliberek Anyag raktár Adagoló raktár Szerkezeti megmunkálás Csiszolás Csiszoló anyagok Alkatrészraktár Anyag raktár Ragasztó anyag beszállítás, elıkészítés Állványszerelés Portalanítás, pácolás, szárítás Anyag raktár Felületkez. anyag beszállítás, elıkészítés Alaplakk felhordás, szárítás Csiszolás Csiszolóanyagok Fedılakk felhordás, szárítás

41 Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott gépek. Bútorgyártás II. Szárító gépek, gépegységek: Kondenzációs, nagyfrekvenciás, konvekciós elven mőködık a leggyakoribbak hazánkban. NYME FMK TGYI /17. fólia

42 Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott gépek. Bútorgyártás II. Szabászat gépei: Leszabó körfőrészek, hosszvágó Sorozatvágó körfőrészek, daraboló asztalos körfőrészek, szalagfőrészek. NYME FMK TGYI /18. fólia

43 Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott gépek. Bútorgyártás II. Keresztmetszeti megmunkálás gépei: gyalugépek, többfejes gyalugépek, marógépek NYME FMK TGYI /19. fólia

44 Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott gépek. Bútorgyártás II. Keresztmetszeti megmunkálás szerszámai Gyalukéstengelyek, marófejek, körfőrészlapok NYME FMK TGYI /19. fólia

45 Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott gépek. Bútorgyártás II. Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott jellemzı gépek, szerszámok Szerkezeti megmunkálás gépei: Csapoló marók, fúrók, sorozatfúrók, csoportfúrók stb. NYME FMK TGYI /20. fólia

46 Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott gépek. Bútorgyártás II. Szerkezeti megmunkálás gépei: Csapoló marók, fúrók, sorozatfúrók, csoportfúrók stb. NYME FMK TGYI /20. fólia

47 Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott gépek. Bútorgyártás II. Szerkezeti megmunkálás gépei: A nagyteljesítményő CNC megmunkáló központok a szérianagyság csökkenésével gazdaságos gépek. NYME FMK TGYI /21. fólia

48 Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott gépek. Bútorgyártás II. NYME FMK TGYI /21. fólia

51 Tömörfa alkatrészek megmunkálási folyamataiban alkalmazott gépek. Bútorgyártás II. Állványszerelés, felületkezelés gépei: Keret-, vagy állványprések, kézi szerszámok. A felületkezelés a szóró eljárás gépeivel történik. NYME FMK TGYI /22. fólia

52 Bútorgyártás I. A bútorgyártás folyamata, gépegységei, gépei A kárpitozott bútorok esetében a kárpitos szabászat (szövet, bır, poliuretán hab, kárpitos tömítı anyagokra), a varroda, és a kárpitozás (alapozás, bevonás) mőveleteivel egészülnek ki a gyártás területei. Kedvelt a rugógyártási terület kapcsolódódása, mert nagyobb flexibilitást biztosít a megrendelı igényeinek kielégítéséhez. Gyakori viszont a kárpitos bútorvázak kooperációban történı legyártatása. A bútorvázak gyártásának folyamata azonos a tömörfa és lap szerkezeteknél alkalmazottakhoz. Általában a gyártásütemezés a megrendelı egyedi igényeihez alakul. Sorozatgyártás a bútorváz elıállítására kialakítható. A formai és felületi változatosság szerelı jellegő gyártással biztosítható. NYME FMK TGYI /20. fólia

53 A csomagolás gépei, anyagai Bútorgyártás II. Zsugorfóliázó gépek, Pántoló gépek, Ragasztó gépek, kézigépek Tőzıgépek stb. Mőanyag fóliák, karton, és egyéb papírok, Hullám papírok, rétegelt papírok stb. NYME FMK TGYI /24. fólia

54 Ajtók és ablakok gyártása Összeállította: Szemerey Tamás intézeti fımunkatárs és Papp Tibor doktorandusz NYME FMK TGYI /1. fólia

55 A tokosztók profiljai: KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA - álló tokosztó: mindkét oldalán: a. profil - vízszintes tokosztó: alul: a. profil fölül: b. profil A beépített üvegosztó-borda profilja mindkét oldalon: g. profil Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /18. fólia

56 Alapanyagok KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Korszerő ablak és bejárati ajtó: Fenyıfélék (lúc, erdeifenyı) Keményfák (tölgy, trópusi fák) Aluminium PVC PU keményhab Korszerő belsı ajtók készítésére (kivéve a különleges igényeket, pl. fürdıszoba, szauna, sugárvédelem, stb.) minden, a bútorgyártásban használt alapanyag alkalmas. Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /14. fólia

57 Tömbgyártás KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA A korszerő ablak és bejárati-ajtó alapanyaga, a rétegelt-ragasztott fatömb. Elvárások: - egyenletes, 2-3 mm évgyőrőszélesség - a borítórétegben álló évgyőrő α 90 α> 45 α Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /15. fólia

58 Tömbgyártás: főrészáru szárítás szeletelés KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA tisztító gyalulás hibakiejtés, ill. átvágás kb. 700 mm-enként ékcsapos toldás tömböknél csak álló fogazás alkalmazható! méretre gyalulás a tömb összeragasztása megkövetelt ragasztási minıség: D4 készmérete való vágás csomagolás NYME FMK TGYI /16. fólia Összeállította: Szemerey Tamás és Papp Tibor

59 HOSSZTOLDÁS KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /16. fólia

60 KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Keresztmetszet kialakítása Euronut Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /19. fólia

61 Szerkezeti kötések kialakítása: KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA A tok és a szárny sarkain általános a kettıs, valamint a kettı és feles ollóscsap alkalmazása, a tokosztók és az üvegosztók beépítésénél a negatív-, vagy kontraprofil, köldökcsapokkal, esetleg átmenı-csavarral megerısítve. A tokalsó, vagy fölsı darab csapos végének a társdarab profiljához igazodó kialakítása: A belsıoldali profilok és a szerkezeti részek elkészítését követi a ragasztás- összeállítás. Ezt követi a külsı profilok marása. Ez a mővelet korrigálja a korábbi pontatlanságokat és így a külsı méretek TKM, ill. szárny-horonyméretek a terv szerint pontosak lesznek. Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /1. fólia

62 KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Keresztmetszet és szerkezeti kötések kialakítása ablakgyártó központtal Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /1. fólia

63 KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /1. fólia

64 Szerkezeti kötések kialakítása: KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /2. fólia

65 KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Ablakalkatrész gyártás CNC technikával Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /1. fólia

66 KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Keretösszeépítés: Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /2. fólia

67 KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Keretcsiszolás: Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /2. fólia

68 Felületkezelés: KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA A felületi bevonat (lakk, lazúr, festék) egységes vastagsága és minél tartósabb megmaradásának érdekében az ablak kiálló konvex sarkait a profilok marásakor r = min. 2,5 mm sugárral lekerekítik. Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /3. fólia

69 KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Felületkezelés: Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /4. fólia

72 KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA Szerelvényezés: A korszerő szerelvények legnagyobb újdonsága, hogy segítségükkel a szárny a kilinccsel vezérelve tetszés szerint nyitható, vagy buktatható. A szerelvény mozgó része a szárny élén megy körbe, és záráskor a tokra szerelt zárfogadók segítségével szorítja a szárnyat a tokhoz. A korszerő szerelvények ma folyamatos és intenzív fejlesztés alatt állnak. A megfelelı szerelvények összeválogatását táblázatok, ill. számítógépes programok könnyítik meg. Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /5. fólia

73 Tömítés: KORSZERŐ AJTÓK ÉS ABLAKOK GYÁRTÁSA A korszerő ablakok tökéletes légzárását a záródás kettıs aljának középsı síkjába beépített rugalmas mőanyag tömítıprofilok biztosítják. Elsısorban hangszigetelést javítja a második szigetelıréteg, amit a szárny belsı peremébe szokás beépíteni. Lassan terjed, a faablakok üvegezésére alkalmas üvegezıprofil is. Összeállította: Szemerey Tamás és Papp Tibor NYME FMK TGYI /6. fólia
