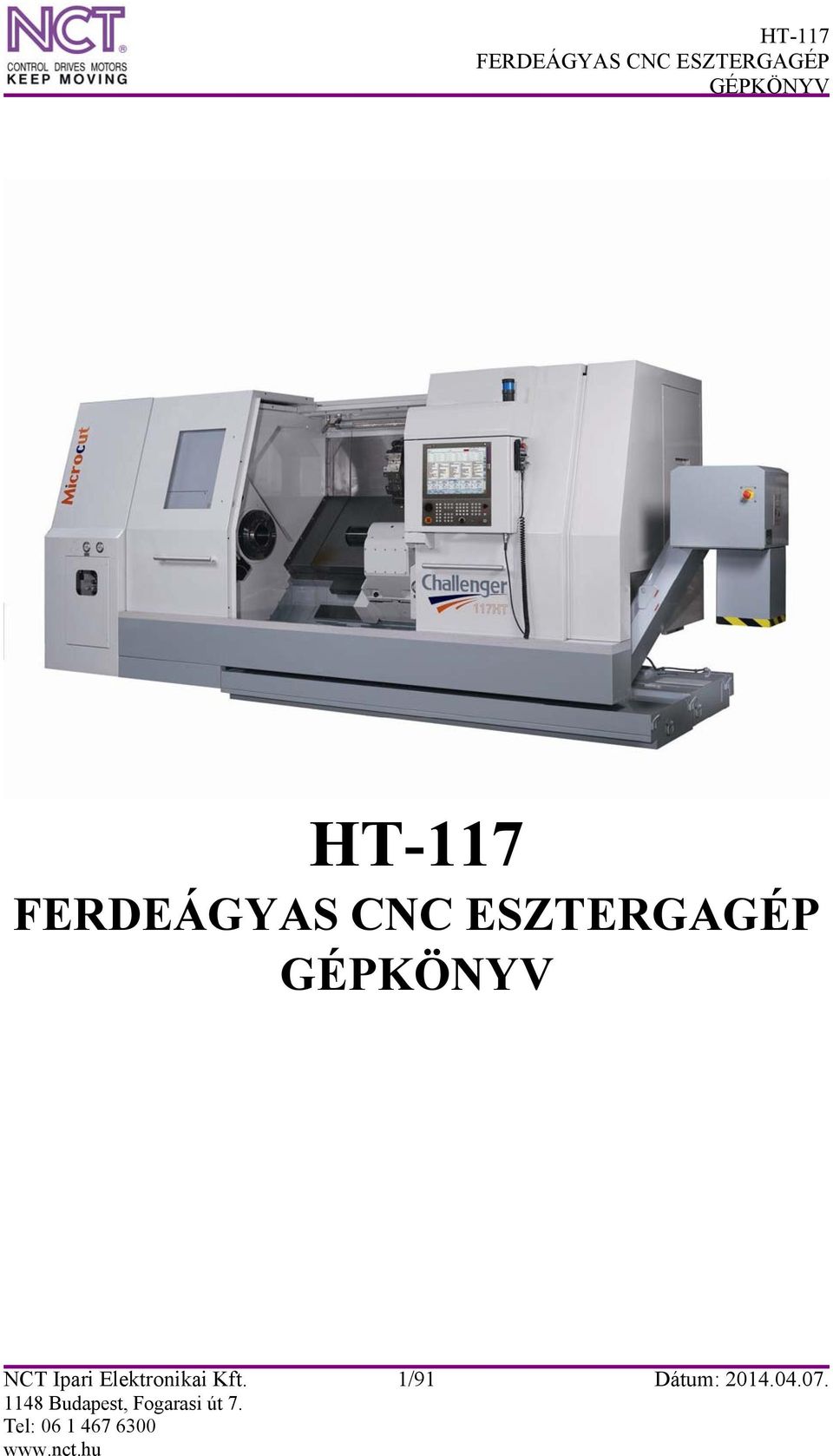

HT-117 FERDEÁGYAS CNC ESZTERGAGÉP GÉPKÖNYV

Átírás

1 HT-117 NCT Ipari Elektronikai Kft. 1/91 Dátum:

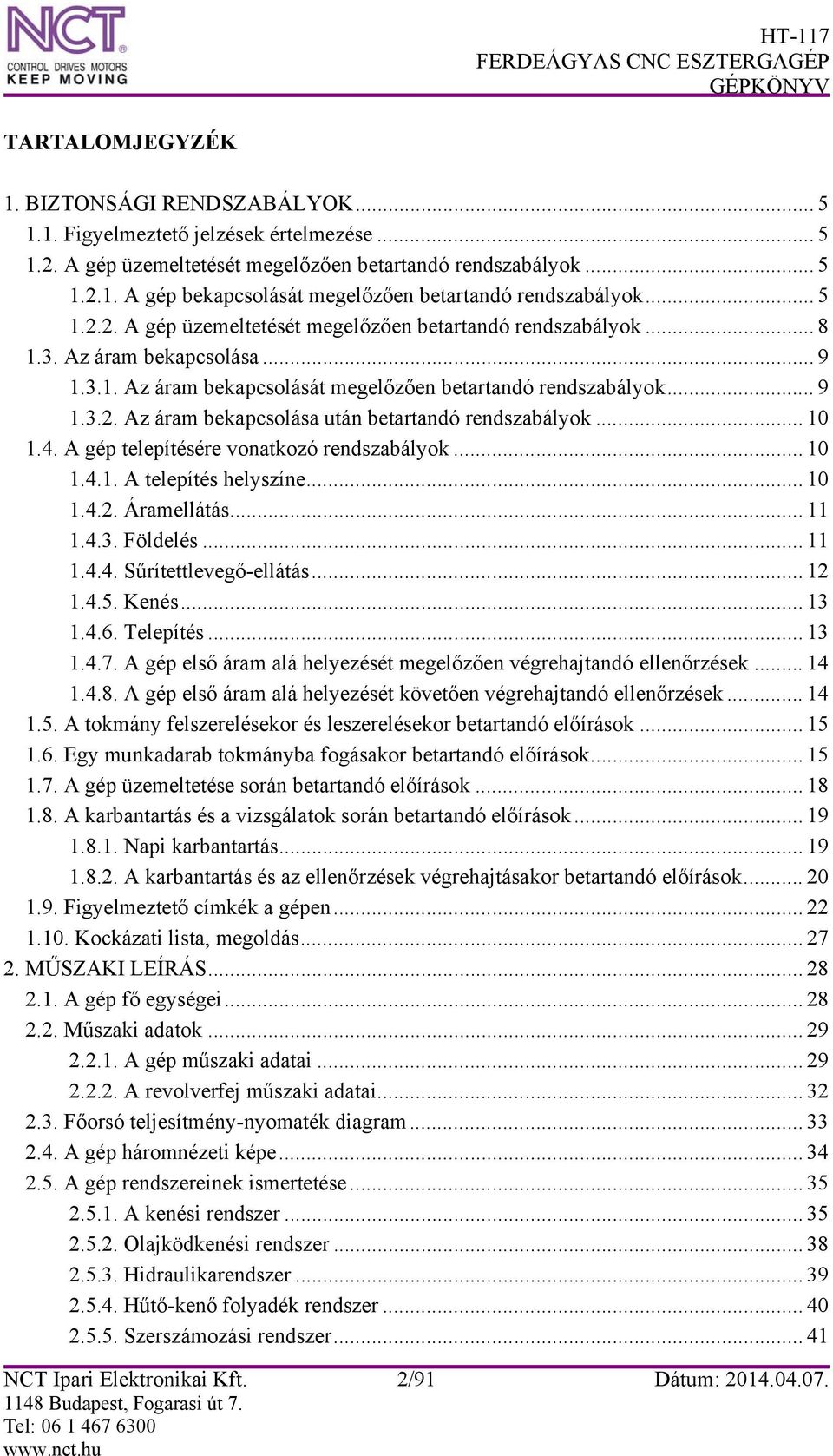

2 TARTALOMJEGYZÉK 1. BIZTONSÁGI RENDSZABÁLYOK Figyelmeztető jelzések értelmezése A gép üzemeltetését megelőzően betartandó rendszabályok A gép bekapcsolását megelőzően betartandó rendszabályok A gép üzemeltetését megelőzően betartandó rendszabályok Az áram bekapcsolása Az áram bekapcsolását megelőzően betartandó rendszabályok Az áram bekapcsolása után betartandó rendszabályok A gép telepítésére vonatkozó rendszabályok A telepítés helyszíne Áramellátás Földelés Sűrítettlevegő-ellátás Kenés Telepítés A gép első áram alá helyezését megelőzően végrehajtandó ellenőrzések A gép első áram alá helyezését követően végrehajtandó ellenőrzések A tokmány felszerelésekor és leszerelésekor betartandó előírások Egy munkadarab tokmányba fogásakor betartandó előírások A gép üzemeltetése során betartandó előírások A karbantartás és a vizsgálatok során betartandó előírások Napi karbantartás A karbantartás és az ellenőrzések végrehajtásakor betartandó előírások Figyelmeztető címkék a gépen Kockázati lista, megoldás MŰSZAKI LEÍRÁS A gép fő egységei Műszaki adatok A gép műszaki adatai A revolverfej műszaki adatai Főorsó teljesítmény-nyomaték diagram A gép háromnézeti képe A gép rendszereinek ismertetése A kenési rendszer Olajködkenési rendszer Hidraulikarendszer Hűtő-kenő folyadék rendszer Szerszámozási rendszer NCT Ipari Elektronikai Kft. 2/91 Dátum:

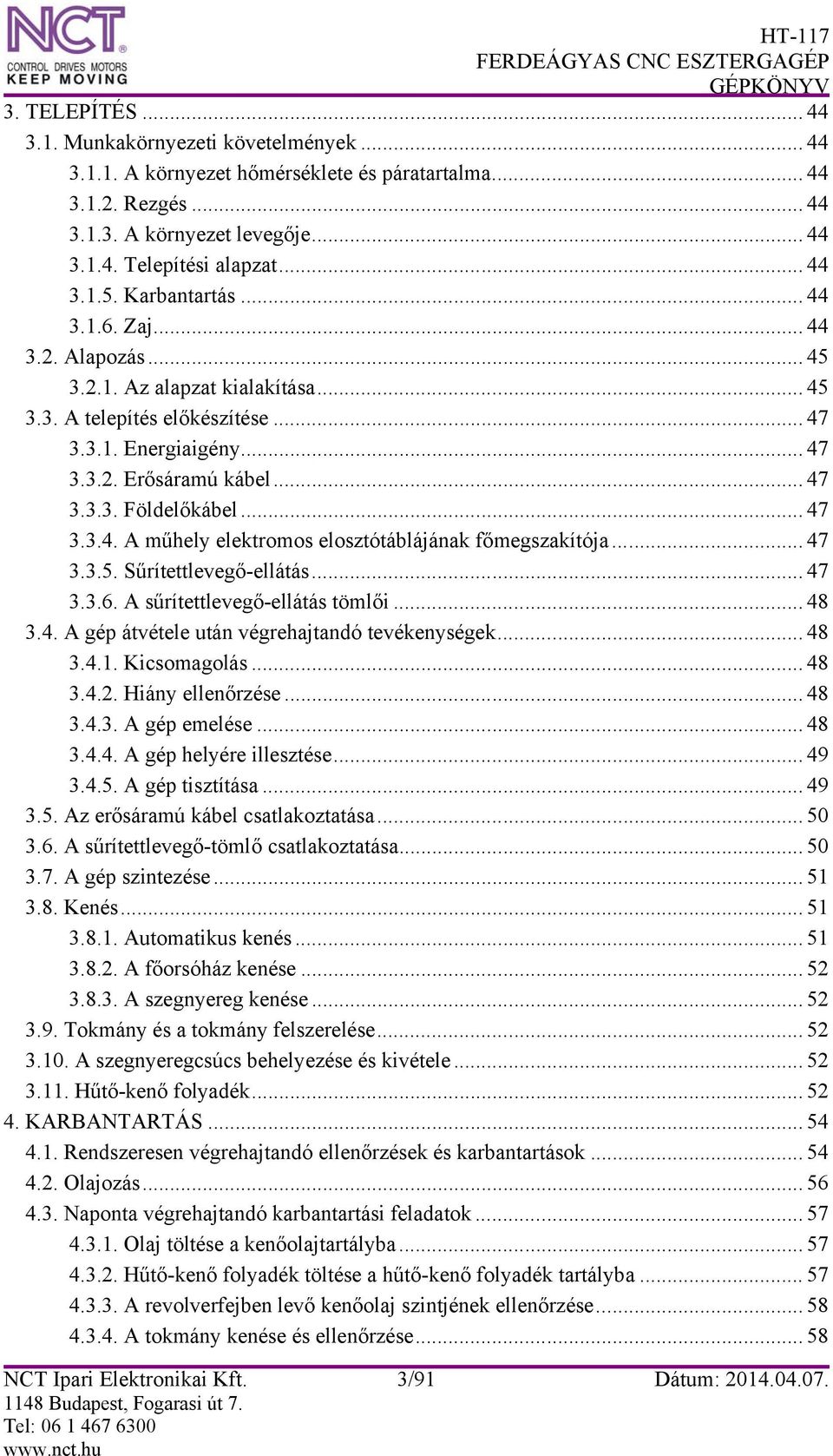

3 3. TELEPÍTÉS Munkakörnyezeti követelmények A környezet hőmérséklete és páratartalma Rezgés A környezet levegője Telepítési alapzat Karbantartás Zaj Alapozás Az alapzat kialakítása A telepítés előkészítése Energiaigény Erősáramú kábel Földelőkábel A műhely elektromos elosztótáblájának főmegszakítója Sűrítettlevegő-ellátás A sűrítettlevegő-ellátás tömlői A gép átvétele után végrehajtandó tevékenységek Kicsomagolás Hiány ellenőrzése A gép emelése A gép helyére illesztése A gép tisztítása Az erősáramú kábel csatlakoztatása A sűrítettlevegő-tömlő csatlakoztatása A gép szintezése Kenés Automatikus kenés A főorsóház kenése A szegnyereg kenése Tokmány és a tokmány felszerelése A szegnyeregcsúcs behelyezése és kivétele Hűtő-kenő folyadék KARBANTARTÁS Rendszeresen végrehajtandó ellenőrzések és karbantartások Olajozás Naponta végrehajtandó karbantartási feladatok Olaj töltése a kenőolajtartályba Hűtő-kenő folyadék töltése a hűtő-kenő folyadék tartályba A revolverfejben levő kenőolaj szintjének ellenőrzése A tokmány kenése és ellenőrzése NCT Ipari Elektronikai Kft. 3/91 Dátum:

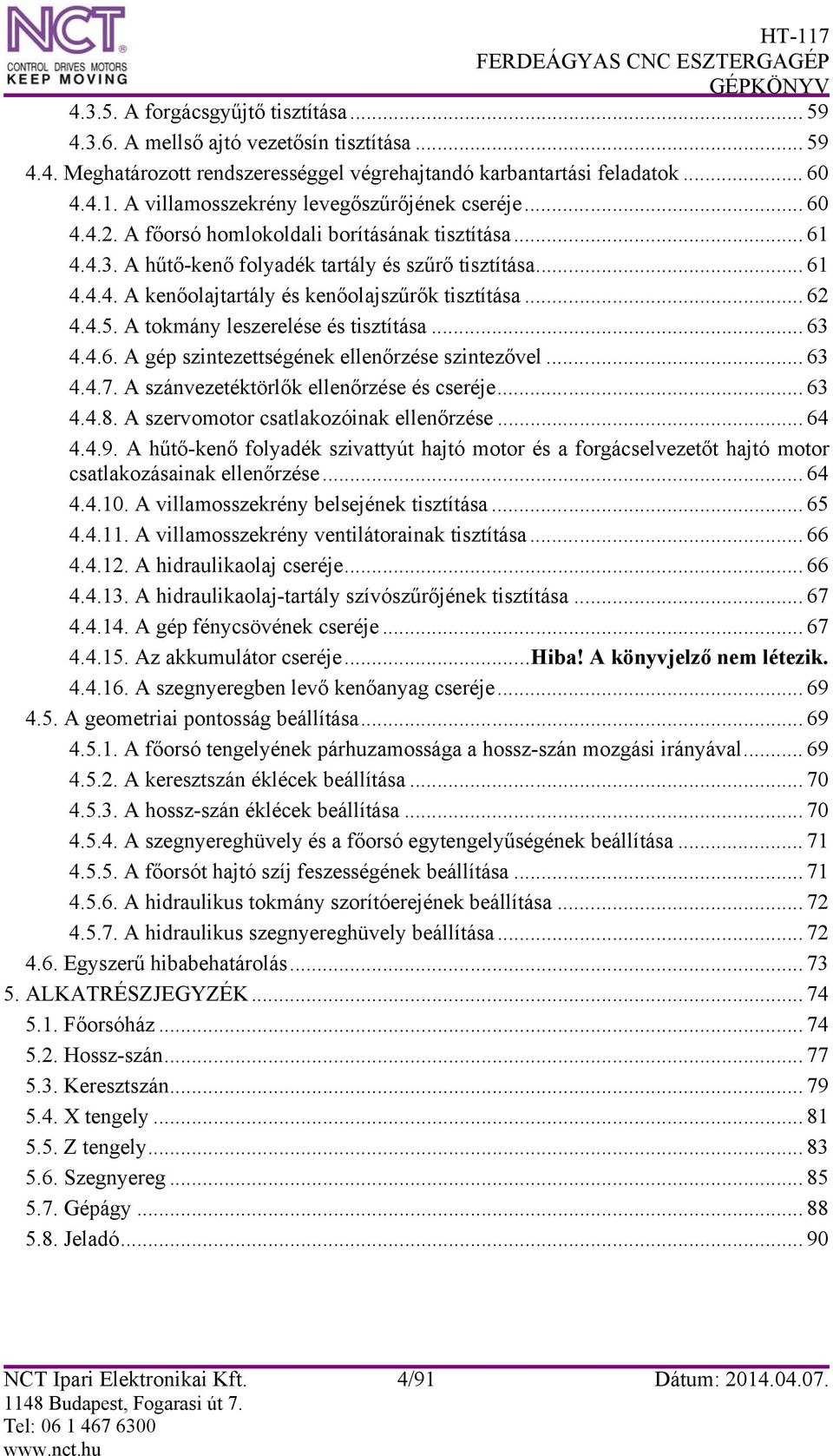

4 A forgácsgyűjtő tisztítása A mellső ajtó vezetősín tisztítása Meghatározott rendszerességgel végrehajtandó karbantartási feladatok A villamosszekrény levegőszűrőjének cseréje A főorsó homlokoldali borításának tisztítása A hűtő-kenő folyadék tartály és szűrő tisztítása A kenőolajtartály és kenőolajszűrők tisztítása A tokmány leszerelése és tisztítása A gép szintezettségének ellenőrzése szintezővel A szánvezetéktörlők ellenőrzése és cseréje A szervomotor csatlakozóinak ellenőrzése A hűtő-kenő folyadék szivattyút hajtó motor és a forgácselvezetőt hajtó motor csatlakozásainak ellenőrzése A villamosszekrény belsejének tisztítása A villamosszekrény ventilátorainak tisztítása A hidraulikaolaj cseréje A hidraulikaolaj-tartály szívószűrőjének tisztítása A gép fénycsövének cseréje Az akkumulátor cseréje... Hiba! A könyvjelző nem létezik A szegnyeregben levő kenőanyag cseréje A geometriai pontosság beállítása A főorsó tengelyének párhuzamossága a hossz-szán mozgási irányával A keresztszán éklécek beállítása A hossz-szán éklécek beállítása A szegnyereghüvely és a főorsó egytengelyűségének beállítása A főorsót hajtó szíj feszességének beállítása A hidraulikus tokmány szorítóerejének beállítása A hidraulikus szegnyereghüvely beállítása Egyszerű hibabehatárolás ALKATRÉSZJEGYZÉK Főorsóház Hossz-szán Keresztszán X tengely Z tengely Szegnyereg Gépágy Jeladó NCT Ipari Elektronikai Kft. 4/91 Dátum:

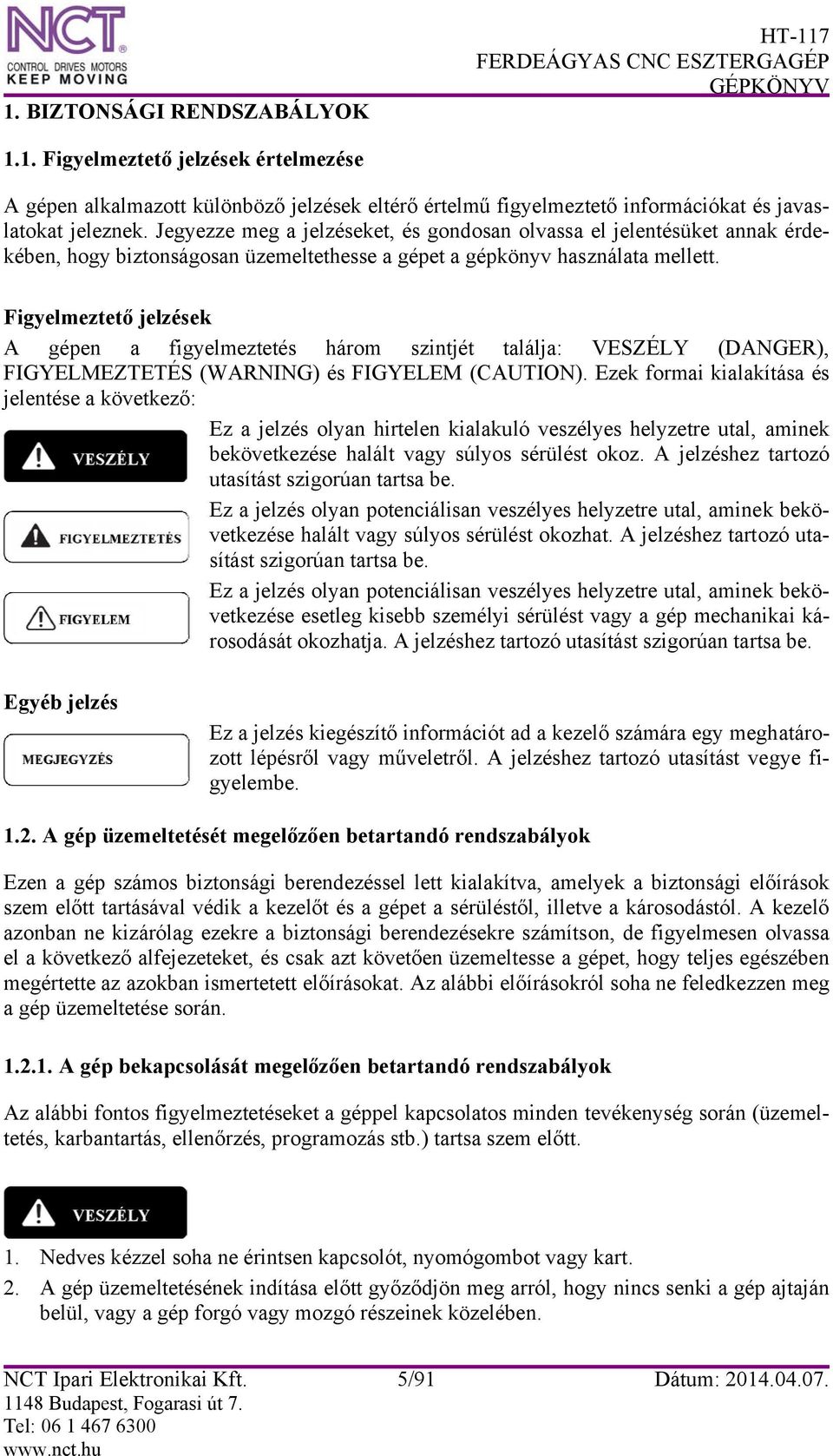

5 1. BIZTONSÁGI RENDSZABÁLYOK HT Figyelmeztető jelzések értelmezése A gépen alkalmazott különböző jelzések eltérő értelmű figyelmeztető információkat és javaslatokat jeleznek. Jegyezze meg a jelzéseket, és gondosan olvassa el jelentésüket annak érdekében, hogy biztonságosan üzemeltethesse a gépet a gépkönyv használata mellett. Figyelmeztető jelzések A gépen a figyelmeztetés három szintjét találja: VESZÉLY (DANGER), FIGYELMEZTETÉS (WARNING) és FIGYELEM (CAUTION). Ezek formai kialakítása és jelentése a következő: Ez a jelzés olyan hirtelen kialakuló veszélyes helyzetre utal, aminek bekövetkezése halált vagy súlyos sérülést okoz. A jelzéshez tartozó utasítást szigorúan tartsa be. Ez a jelzés olyan potenciálisan veszélyes helyzetre utal, aminek bekövetkezése halált vagy súlyos sérülést okozhat. A jelzéshez tartozó utasítást szigorúan tartsa be. Ez a jelzés olyan potenciálisan veszélyes helyzetre utal, aminek bekövetkezése esetleg kisebb személyi sérülést vagy a gép mechanikai károsodását okozhatja. A jelzéshez tartozó utasítást szigorúan tartsa be. Egyéb jelzés Ez a jelzés kiegészítő információt ad a kezelő számára egy meghatározott lépésről vagy műveletről. A jelzéshez tartozó utasítást vegye figyelembe A gép üzemeltetését megelőzően betartandó rendszabályok Ezen a gép számos biztonsági berendezéssel lett kialakítva, amelyek a biztonsági előírások szem előtt tartásával védik a kezelőt és a gépet a sérüléstől, illetve a károsodástól. A kezelő azonban ne kizárólag ezekre a biztonsági berendezésekre számítson, de figyelmesen olvassa el a következő alfejezeteket, és csak azt követően üzemeltesse a gépet, hogy teljes egészében megértette az azokban ismertetett előírásokat. Az alábbi előírásokról soha ne feledkezzen meg a gép üzemeltetése során A gép bekapcsolását megelőzően betartandó rendszabályok Az alábbi fontos figyelmeztetéseket a géppel kapcsolatos minden tevékenység során (üzemeltetés, karbantartás, ellenőrzés, programozás stb.) tartsa szem előtt. 1. Nedves kézzel soha ne érintsen kapcsolót, nyomógombot vagy kart. 2. A gép üzemeltetésének indítása előtt győződjön meg arról, hogy nincs senki a gép ajtaján belül, vagy a gép forgó vagy mozgó részeinek közelében. NCT Ipari Elektronikai Kft. 5/91 Dátum:

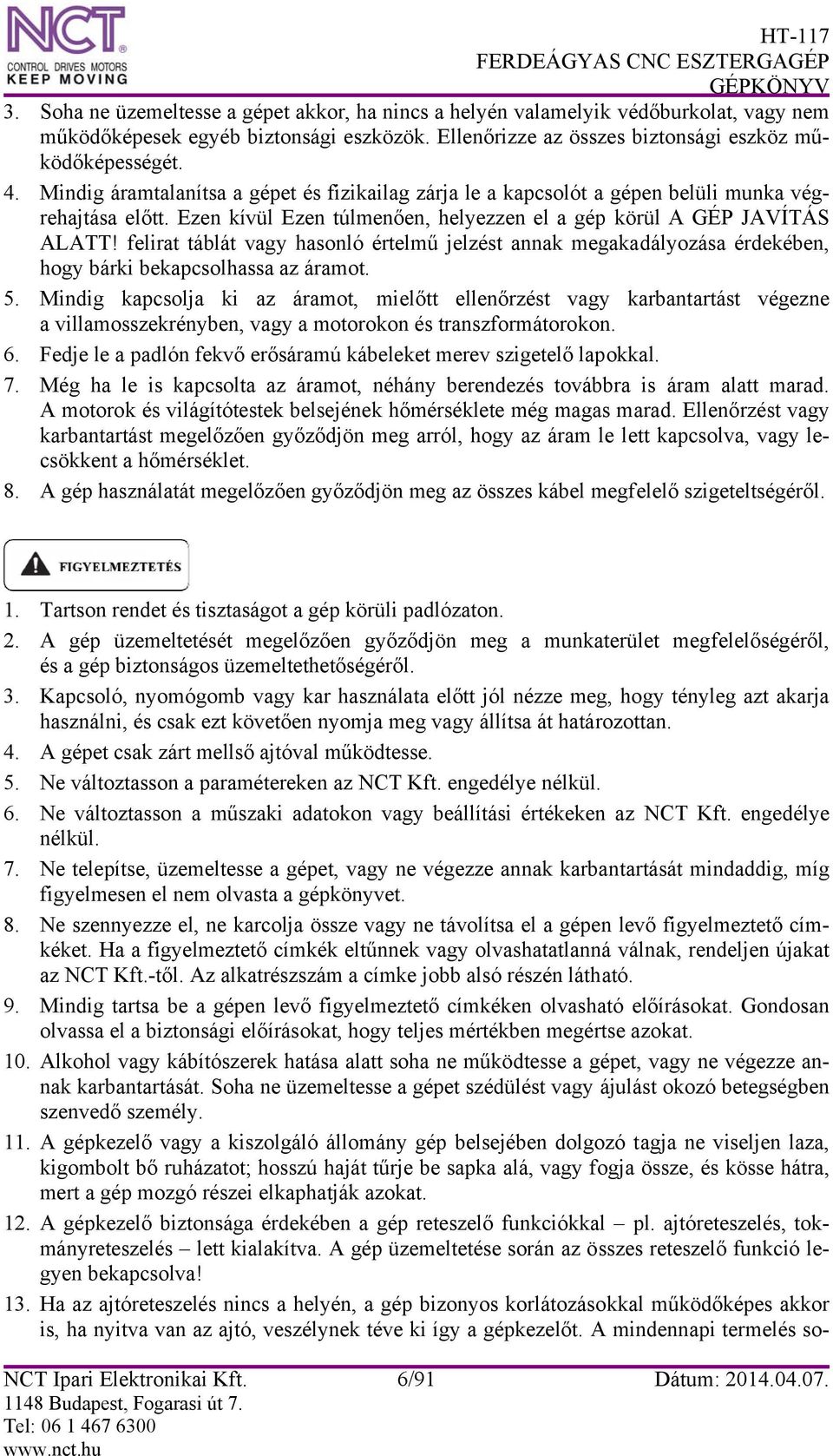

6 3. Soha ne üzemeltesse a gépet akkor, ha nincs a helyén valamelyik védőburkolat, vagy nem működőképesek egyéb biztonsági eszközök. Ellenőrizze az összes biztonsági eszköz működőképességét. 4. Mindig áramtalanítsa a gépet és fizikailag zárja le a kapcsolót a gépen belüli munka végrehajtása előtt. Ezen kívül Ezen túlmenően, helyezzen el a gép körül A GÉP JAVÍTÁS ALATT! felirat táblát vagy hasonló értelmű jelzést annak megakadályozása érdekében, hogy bárki bekapcsolhassa az áramot. 5. Mindig kapcsolja ki az áramot, mielőtt ellenőrzést vagy karbantartást végezne a villamosszekrényben, vagy a motorokon és transzformátorokon. 6. Fedje le a padlón fekvő erősáramú kábeleket merev szigetelő lapokkal. 7. Még ha le is kapcsolta az áramot, néhány berendezés továbbra is áram alatt marad. A motorok és világítótestek belsejének hőmérséklete még magas marad. Ellenőrzést vagy karbantartást megelőzően győződjön meg arról, hogy az áram le lett kapcsolva, vagy lecsökkent a hőmérséklet. 8. A gép használatát megelőzően győződjön meg az összes kábel megfelelő szigeteltségéről. 1. Tartson rendet és tisztaságot a gép körüli padlózaton. 2. A gép üzemeltetését megelőzően győződjön meg a munkaterület megfelelőségéről, és a gép biztonságos üzemeltethetőségéről. 3. Kapcsoló, nyomógomb vagy kar használata előtt jól nézze meg, hogy tényleg azt akarja használni, és csak ezt követően nyomja meg vagy állítsa át határozottan. 4. A gépet csak zárt mellső ajtóval működtesse. 5. Ne változtasson a paramétereken az NCT Kft. engedélye nélkül. 6. Ne változtasson a műszaki adatokon vagy beállítási értékeken az NCT Kft. engedélye nélkül. 7. Ne telepítse, üzemeltesse a gépet, vagy ne végezze annak karbantartását mindaddig, míg figyelmesen el nem olvasta a gépkönyvet. 8. Ne szennyezze el, ne karcolja össze vagy ne távolítsa el a gépen levő figyelmeztető címkéket. Ha a figyelmeztető címkék eltűnnek vagy olvashatatlanná válnak, rendeljen újakat az NCT Kft.-től. Az alkatrészszám a címke jobb alsó részén látható. 9. Mindig tartsa be a gépen levő figyelmeztető címkéken olvasható előírásokat. Gondosan olvassa el a biztonsági előírásokat, hogy teljes mértékben megértse azokat. 10. Alkohol vagy kábítószerek hatása alatt soha ne működtesse a gépet, vagy ne végezze annak karbantartását. Soha ne üzemeltesse a gépet szédülést vagy ájulást okozó betegségben szenvedő személy. 11. A gépkezelő vagy a kiszolgáló állomány gép belsejében dolgozó tagja ne viseljen laza, kigombolt bő ruházatot; hosszú haját tűrje be sapka alá, vagy fogja össze, és kösse hátra, mert a gép mozgó részei elkaphatják azokat. 12. A gépkezelő biztonsága érdekében a gép reteszelő funkciókkal pl. ajtóreteszelés, tokmányreteszelés lett kialakítva. A gép üzemeltetése során az összes reteszelő funkció legyen bekapcsolva! 13. Ha az ajtóreteszelés nincs a helyén, a gép bizonyos korlátozásokkal működőképes akkor is, ha nyitva van az ajtó, veszélynek téve ki így a gépkezelőt. A mindennapi termelés so- NCT Ipari Elektronikai Kft. 6/91 Dátum:

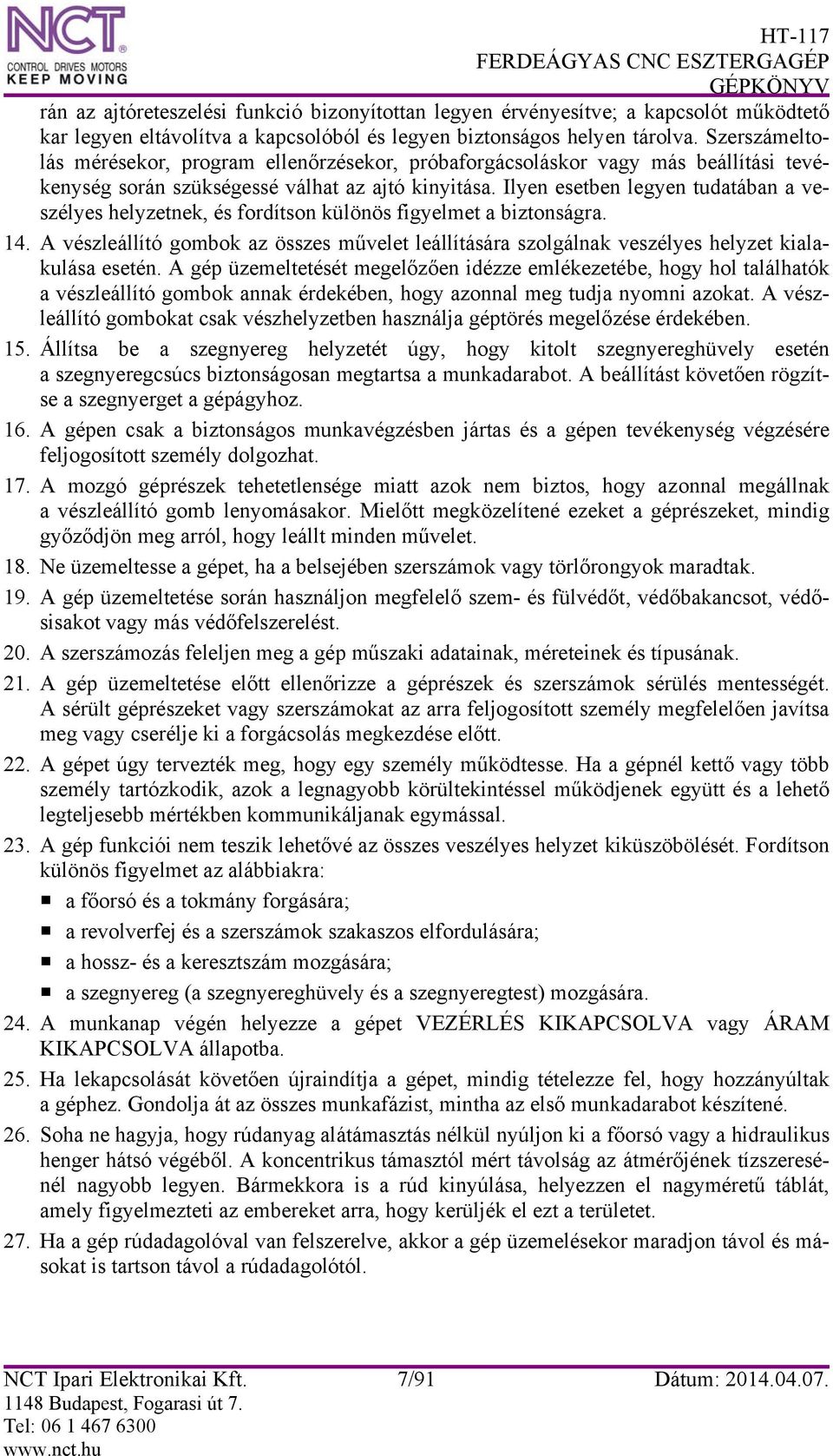

7 rán az ajtóreteszelési funkció bizonyítottan legyen érvényesítve; a kapcsolót működtető kar legyen eltávolítva a kapcsolóból és legyen biztonságos helyen tárolva. Szerszámeltolás mérésekor, program ellenőrzésekor, próbaforgácsoláskor vagy más beállítási tevékenység során szükségessé válhat az ajtó kinyitása. Ilyen esetben legyen tudatában a veszélyes helyzetnek, és fordítson különös figyelmet a biztonságra. 14. A vészleállító gombok az összes művelet leállítására szolgálnak veszélyes helyzet kialakulása esetén. A gép üzemeltetését megelőzően idézze emlékezetébe, hogy hol találhatók a vészleállító gombok annak érdekében, hogy azonnal meg tudja nyomni azokat. A vészleállító gombokat csak vészhelyzetben használja géptörés megelőzése érdekében. 15. Állítsa be a szegnyereg helyzetét úgy, hogy kitolt szegnyereghüvely esetén a szegnyeregcsúcs biztonságosan megtartsa a munkadarabot. A beállítást követően rögzítse a szegnyerget a gépágyhoz. 16. A gépen csak a biztonságos munkavégzésben jártas és a gépen tevékenység végzésére feljogosított személy dolgozhat. 17. A mozgó géprészek tehetetlensége miatt azok nem biztos, hogy azonnal megállnak a vészleállító gomb lenyomásakor. Mielőtt megközelítené ezeket a géprészeket, mindig győződjön meg arról, hogy leállt minden művelet. 18. Ne üzemeltesse a gépet, ha a belsejében szerszámok vagy törlőrongyok maradtak. 19. A gép üzemeltetése során használjon megfelelő szem- és fülvédőt, védőbakancsot, védősisakot vagy más védőfelszerelést. 20. A szerszámozás feleljen meg a gép műszaki adatainak, méreteinek és típusának. 21. A gép üzemeltetése előtt ellenőrizze a géprészek és szerszámok sérülés mentességét. A sérült géprészeket vagy szerszámokat az arra feljogosított személy megfelelően javítsa meg vagy cserélje ki a forgácsolás megkezdése előtt. 22. A gépet úgy tervezték meg, hogy egy személy működtesse. Ha a gépnél kettő vagy több személy tartózkodik, azok a legnagyobb körültekintéssel működjenek együtt és a lehető legteljesebb mértékben kommunikáljanak egymással. 23. A gép funkciói nem teszik lehetővé az összes veszélyes helyzet kiküszöbölését. Fordítson különös figyelmet az alábbiakra: a főorsó és a tokmány forgására; a revolverfej és a szerszámok szakaszos elfordulására; a hossz- és a keresztszám mozgására; a szegnyereg (a szegnyereghüvely és a szegnyeregtest) mozgására. 24. A munkanap végén helyezze a gépet VEZÉRLÉS KIKAPCSOLVA vagy ÁRAM KIKAPCSOLVA állapotba. 25. Ha lekapcsolását követően újraindítja a gépet, mindig tételezze fel, hogy hozzányúltak a géphez. Gondolja át az összes munkafázist, mintha az első munkadarabot készítené. 26. Soha ne hagyja, hogy rúdanyag alátámasztás nélkül nyúljon ki a főorsó vagy a hidraulikus henger hátsó végéből. A koncentrikus támasztól mért távolság az átmérőjének tízszeresénél nagyobb legyen. Bármekkora is a rúd kinyúlása, helyezzen el nagyméretű táblát, amely figyelmezteti az embereket arra, hogy kerüljék el ezt a területet. 27. Ha a gép rúdadagolóval van felszerelve, akkor a gép üzemelésekor maradjon távol és másokat is tartson távol a rúdadagolótól. NCT Ipari Elektronikai Kft. 7/91 Dátum:

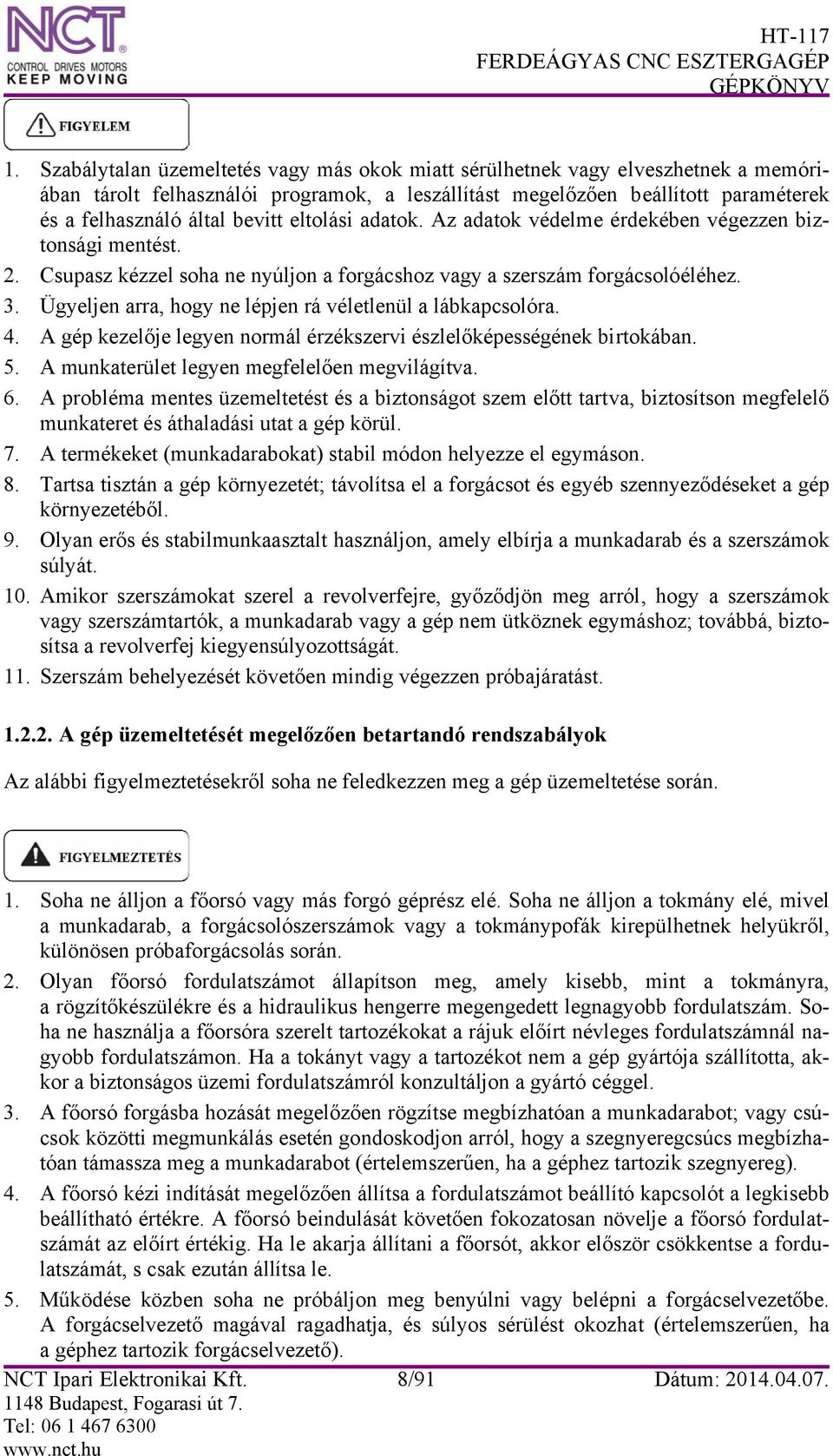

8 1. Szabálytalan üzemeltetés vagy más okok miatt sérülhetnek vagy elveszhetnek a memóriában tárolt felhasználói programok, a leszállítást megelőzően beállított paraméterek és a felhasználó által bevitt eltolási adatok. Az adatok védelme érdekében végezzen biztonsági mentést. 2. Csupasz kézzel soha ne nyúljon a forgácshoz vagy a szerszám forgácsolóéléhez. 3. Ügyeljen arra, hogy ne lépjen rá véletlenül a lábkapcsolóra. 4. A gép kezelője legyen normál érzékszervi észlelőképességének birtokában. 5. A munkaterület legyen megfelelően megvilágítva. 6. A probléma mentes üzemeltetést és a biztonságot szem előtt tartva, biztosítson megfelelő munkateret és áthaladási utat a gép körül. 7. A termékeket (munkadarabokat) stabil módon helyezze el egymáson. 8. Tartsa tisztán a gép környezetét; távolítsa el a forgácsot és egyéb szennyeződéseket a gép környezetéből. 9. Olyan erős és stabilmunkaasztalt használjon, amely elbírja a munkadarab és a szerszámok súlyát. 10. Amikor szerszámokat szerel a revolverfejre, győződjön meg arról, hogy a szerszámok vagy szerszámtartók, a munkadarab vagy a gép nem ütköznek egymáshoz; továbbá, biztosítsa a revolverfej kiegyensúlyozottságát. 11. Szerszám behelyezését követően mindig végezzen próbajáratást A gép üzemeltetését megelőzően betartandó rendszabályok Az alábbi figyelmeztetésekről soha ne feledkezzen meg a gép üzemeltetése során. 1. Soha ne álljon a főorsó vagy más forgó géprész elé. Soha ne álljon a tokmány elé, mivel a munkadarab, a forgácsolószerszámok vagy a tokmánypofák kirepülhetnek helyükről, különösen próbaforgácsolás során. 2. Olyan főorsó fordulatszámot állapítson meg, amely kisebb, mint a tokmányra, a rögzítőkészülékre és a hidraulikus hengerre megengedett legnagyobb fordulatszám. Soha ne használja a főorsóra szerelt tartozékokat a rájuk előírt névleges fordulatszámnál nagyobb fordulatszámon. Ha a tokányt vagy a tartozékot nem a gép gyártója szállította, akkor a biztonságos üzemi fordulatszámról konzultáljon a gyártó céggel. 3. A főorsó forgásba hozását megelőzően rögzítse megbízhatóan a munkadarabot; vagy csúcsok közötti megmunkálás esetén gondoskodjon arról, hogy a szegnyeregcsúcs megbízhatóan támassza meg a munkadarabot (értelemszerűen, ha a géphez tartozik szegnyereg). 4. A főorsó kézi indítását megelőzően állítsa a fordulatszámot beállító kapcsolót a legkisebb beállítható értékre. A főorsó beindulását követően fokozatosan növelje a főorsó fordulatszámát az előírt értékig. Ha le akarja állítani a főorsót, akkor először csökkentse a fordulatszámát, s csak ezután állítsa le. 5. Működése közben soha ne próbáljon meg benyúlni vagy belépni a forgácselvezetőbe. A forgácselvezető magával ragadhatja, és súlyos sérülést okozhat (értelemszerűen, ha a géphez tartozik forgácselvezető). NCT Ipari Elektronikai Kft. 8/91 Dátum:

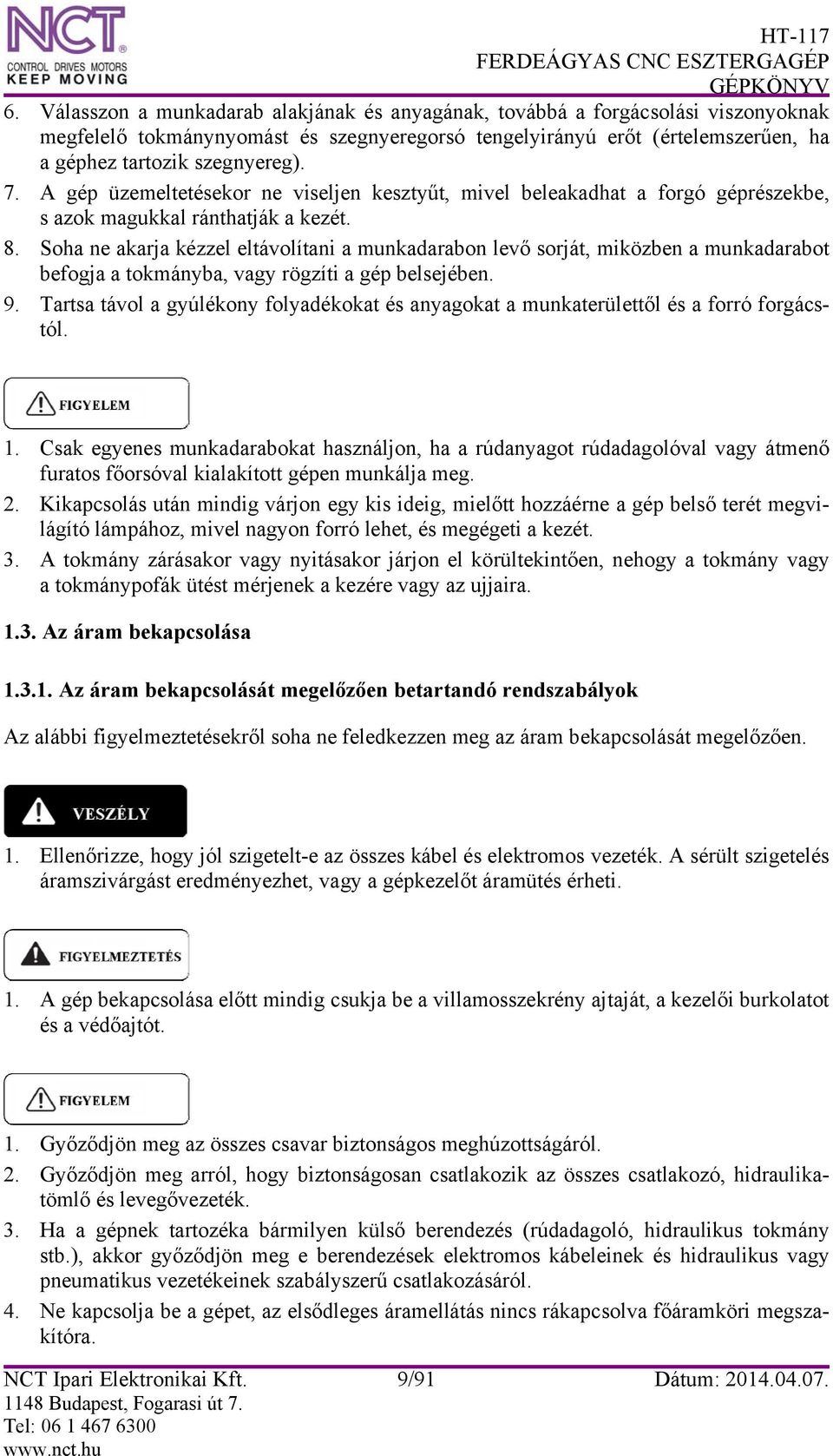

9 6. Válasszon a munkadarab alakjának és anyagának, továbbá a forgácsolási viszonyoknak megfelelő tokmánynyomást és szegnyeregorsó tengelyirányú erőt (értelemszerűen, ha a géphez tartozik szegnyereg). 7. A gép üzemeltetésekor ne viseljen kesztyűt, mivel beleakadhat a forgó géprészekbe, s azok magukkal ránthatják a kezét. 8. Soha ne akarja kézzel eltávolítani a munkadarabon levő sorját, miközben a munkadarabot befogja a tokmányba, vagy rögzíti a gép belsejében. 9. Tartsa távol a gyúlékony folyadékokat és anyagokat a munkaterülettől és a forró forgácstól. 1. Csak egyenes munkadarabokat használjon, ha a rúdanyagot rúdadagolóval vagy átmenő furatos főorsóval kialakított gépen munkálja meg. 2. Kikapcsolás után mindig várjon egy kis ideig, mielőtt hozzáérne a gép belső terét megvilágító lámpához, mivel nagyon forró lehet, és megégeti a kezét. 3. A tokmány zárásakor vagy nyitásakor járjon el körültekintően, nehogy a tokmány vagy a tokmánypofák ütést mérjenek a kezére vagy az ujjaira Az áram bekapcsolása Az áram bekapcsolását megelőzően betartandó rendszabályok Az alábbi figyelmeztetésekről soha ne feledkezzen meg az áram bekapcsolását megelőzően. 1. Ellenőrizze, hogy jól szigetelt-e az összes kábel és elektromos vezeték. A sérült szigetelés áramszivárgást eredményezhet, vagy a gépkezelőt áramütés érheti. 1. A gép bekapcsolása előtt mindig csukja be a villamosszekrény ajtaját, a kezelői burkolatot és a védőajtót. 1. Győződjön meg az összes csavar biztonságos meghúzottságáról. 2. Győződjön meg arról, hogy biztonságosan csatlakozik az összes csatlakozó, hidraulikatömlő és levegővezeték. 3. Ha a gépnek tartozéka bármilyen külső berendezés (rúdadagoló, hidraulikus tokmány stb.), akkor győződjön meg e berendezések elektromos kábeleinek és hidraulikus vagy pneumatikus vezetékeinek szabályszerű csatlakozásáról. 4. Ne kapcsolja be a gépet, az elsődleges áramellátás nincs rákapcsolva főáramköri megszakítóra. NCT Ipari Elektronikai Kft. 9/91 Dátum:

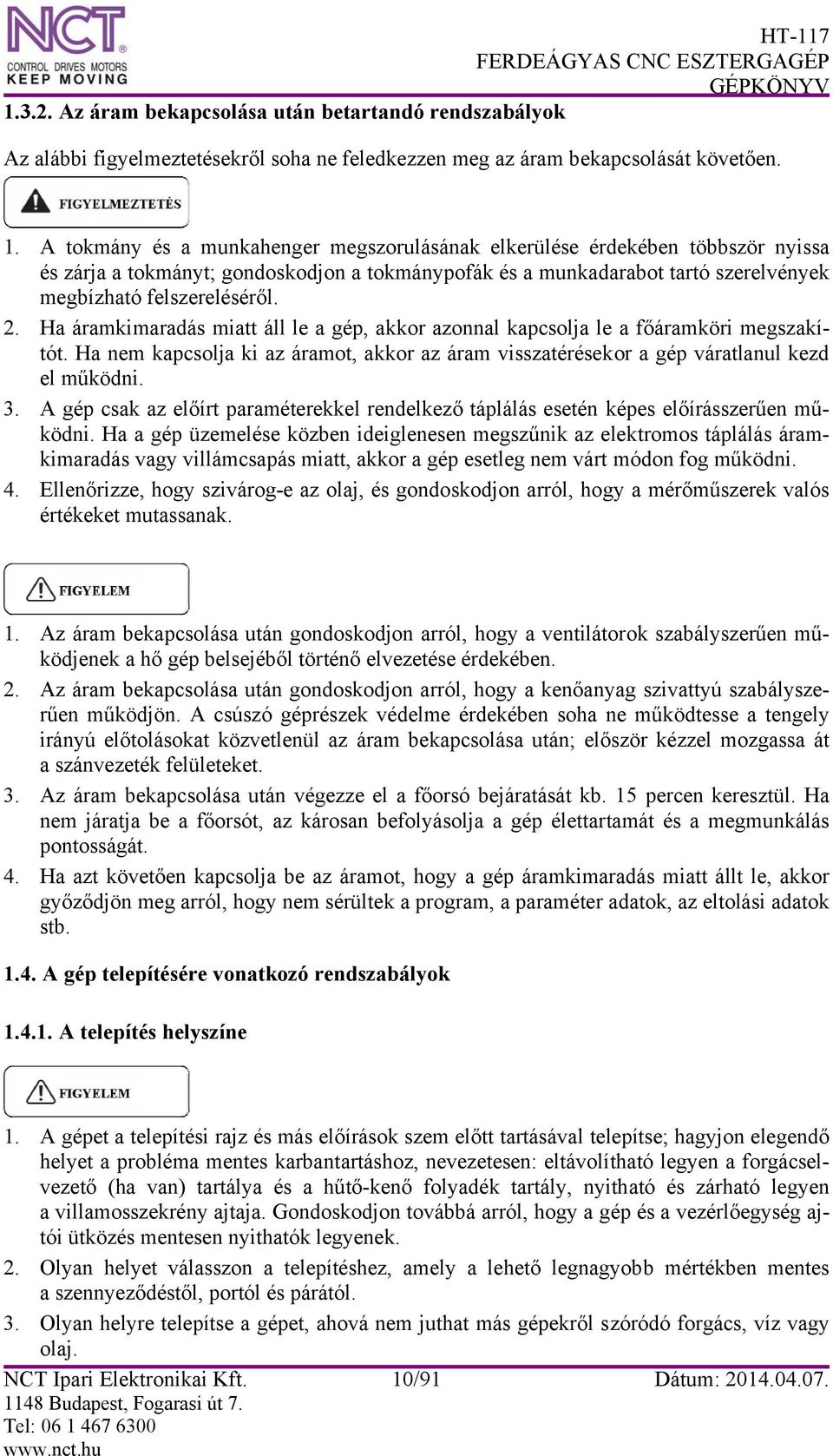

10 Az áram bekapcsolása után betartandó rendszabályok Az alábbi figyelmeztetésekről soha ne feledkezzen meg az áram bekapcsolását követően. 1. A tokmány és a munkahenger megszorulásának elkerülése érdekében többször nyissa és zárja a tokmányt; gondoskodjon a tokmánypofák és a munkadarabot tartó szerelvények megbízható felszereléséről. 2. Ha áramkimaradás miatt áll le a gép, akkor azonnal kapcsolja le a főáramköri megszakítót. Ha nem kapcsolja ki az áramot, akkor az áram visszatérésekor a gép váratlanul kezd el működni. 3. A gép csak az előírt paraméterekkel rendelkező táplálás esetén képes előírásszerűen működni. Ha a gép üzemelése közben ideiglenesen megszűnik az elektromos táplálás áramkimaradás vagy villámcsapás miatt, akkor a gép esetleg nem várt módon fog működni. 4. Ellenőrizze, hogy szivárog-e az olaj, és gondoskodjon arról, hogy a mérőműszerek valós értékeket mutassanak. 1. Az áram bekapcsolása után gondoskodjon arról, hogy a ventilátorok szabályszerűen működjenek a hő gép belsejéből történő elvezetése érdekében. 2. Az áram bekapcsolása után gondoskodjon arról, hogy a kenőanyag szivattyú szabályszerűen működjön. A csúszó géprészek védelme érdekében soha ne működtesse a tengely irányú előtolásokat közvetlenül az áram bekapcsolása után; először kézzel mozgassa át a szánvezeték felületeket. 3. Az áram bekapcsolása után végezze el a főorsó bejáratását kb. 15 percen keresztül. Ha nem járatja be a főorsót, az károsan befolyásolja a gép élettartamát és a megmunkálás pontosságát. 4. Ha azt követően kapcsolja be az áramot, hogy a gép áramkimaradás miatt állt le, akkor győződjön meg arról, hogy nem sérültek a program, a paraméter adatok, az eltolási adatok stb A gép telepítésére vonatkozó rendszabályok A telepítés helyszíne 1. A gépet a telepítési rajz és más előírások szem előtt tartásával telepítse; hagyjon elegendő helyet a probléma mentes karbantartáshoz, nevezetesen: eltávolítható legyen a forgácselvezető (ha van) tartálya és a hűtő-kenő folyadék tartály, nyitható és zárható legyen a villamosszekrény ajtaja. Gondoskodjon továbbá arról, hogy a gép és a vezérlőegység ajtói ütközés mentesen nyithatók legyenek. 2. Olyan helyet válasszon a telepítéshez, amely a lehető legnagyobb mértékben mentes a szennyeződéstől, portól és párától. 3. Olyan helyre telepítse a gépet, ahová nem juthat más gépekről szóródó forgács, víz vagy olaj. NCT Ipari Elektronikai Kft. 10/91 Dátum:

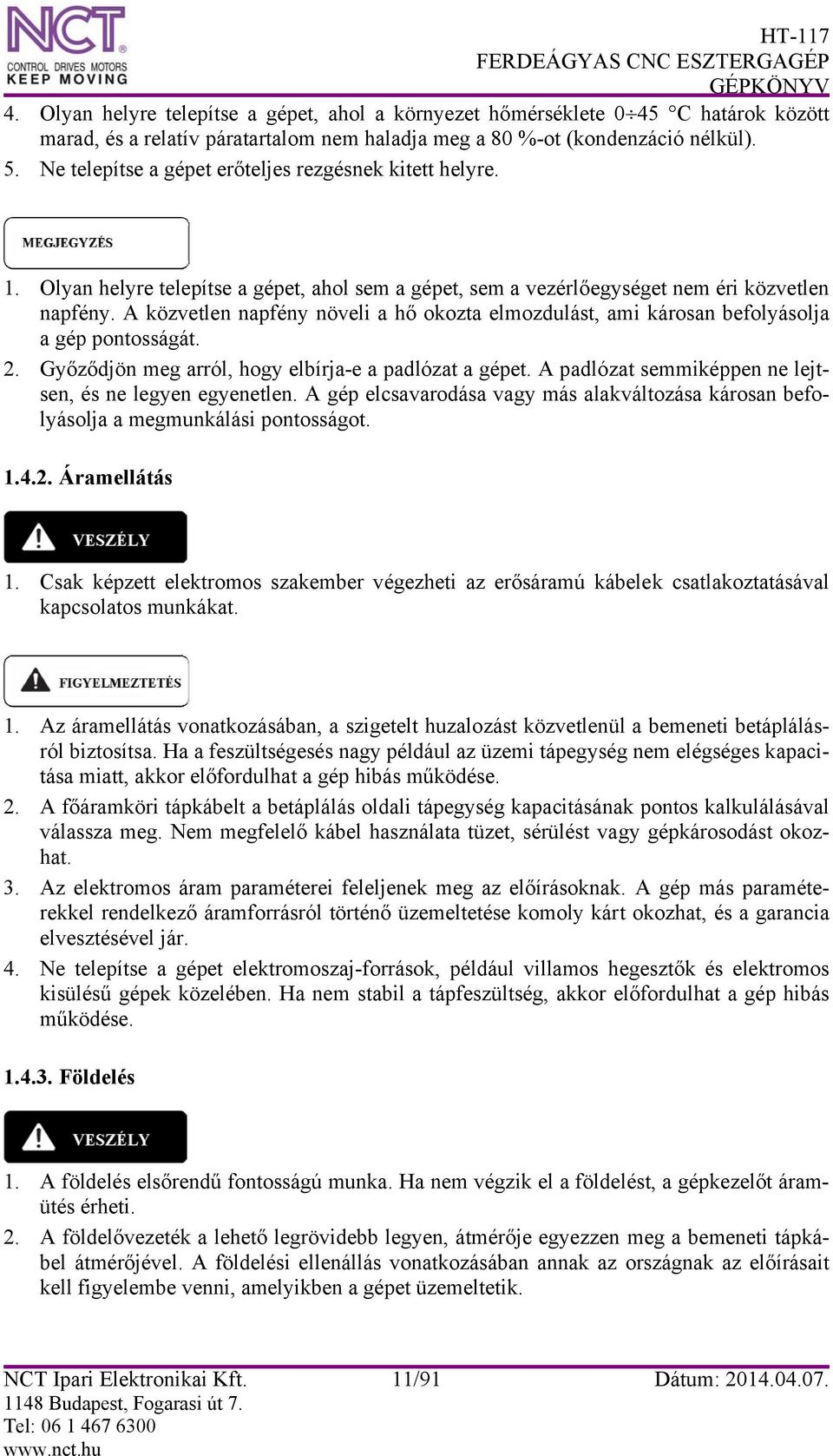

11 4. Olyan helyre telepítse a gépet, ahol a környezet hőmérséklete 0 45 C határok között marad, és a relatív páratartalom nem haladja meg a 80 %-ot (kondenzáció nélkül). 5. Ne telepítse a gépet erőteljes rezgésnek kitett helyre. 1. Olyan helyre telepítse a gépet, ahol sem a gépet, sem a vezérlőegységet nem éri közvetlen napfény. A közvetlen napfény növeli a hő okozta elmozdulást, ami károsan befolyásolja a gép pontosságát. 2. Győződjön meg arról, hogy elbírja-e a padlózat a gépet. A padlózat semmiképpen ne lejtsen, és ne legyen egyenetlen. A gép elcsavarodása vagy más alakváltozása károsan befolyásolja a megmunkálási pontosságot Áramellátás 1. Csak képzett elektromos szakember végezheti az erősáramú kábelek csatlakoztatásával kapcsolatos munkákat. 1. Az áramellátás vonatkozásában, a szigetelt huzalozást közvetlenül a bemeneti betáplálásról biztosítsa. Ha a feszültségesés nagy például az üzemi tápegység nem elégséges kapacitása miatt, akkor előfordulhat a gép hibás működése. 2. A főáramköri tápkábelt a betáplálás oldali tápegység kapacitásának pontos kalkulálásával válassza meg. Nem megfelelő kábel használata tüzet, sérülést vagy gépkárosodást okozhat. 3. Az elektromos áram paraméterei feleljenek meg az előírásoknak. A gép más paraméterekkel rendelkező áramforrásról történő üzemeltetése komoly kárt okozhat, és a garancia elvesztésével jár. 4. Ne telepítse a gépet elektromoszaj-források, például villamos hegesztők és elektromos kisülésű gépek közelében. Ha nem stabil a tápfeszültség, akkor előfordulhat a gép hibás működése Földelés 1. A földelés elsőrendű fontosságú munka. Ha nem végzik el a földelést, a gépkezelőt áramütés érheti. 2. A földelővezeték a lehető legrövidebb legyen, átmérője egyezzen meg a bemeneti tápkábel átmérőjével. A földelési ellenállás vonatkozásában annak az országnak az előírásait kell figyelembe venni, amelyikben a gépet üzemeltetik. NCT Ipari Elektronikai Kft. 11/91 Dátum:

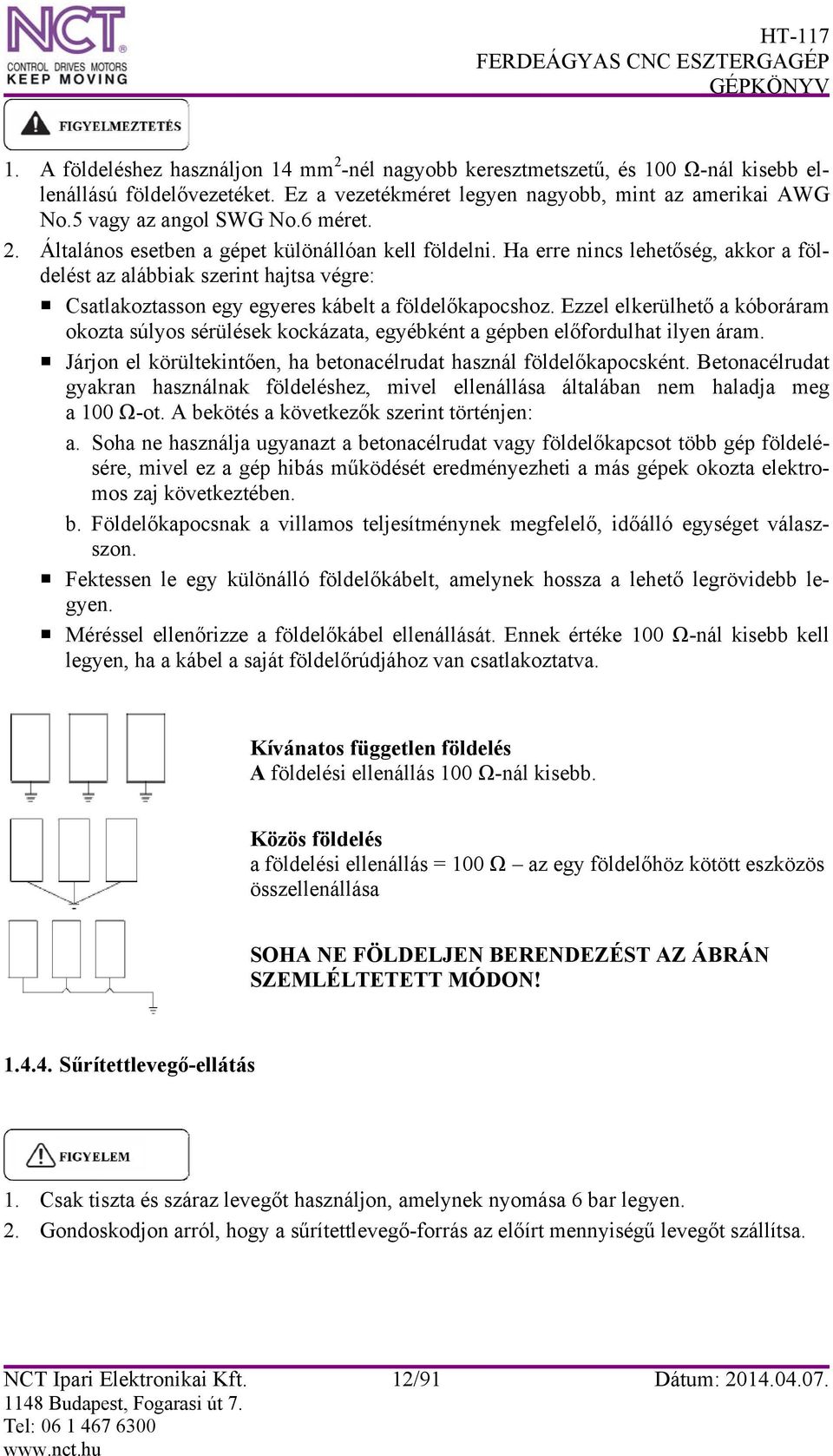

12 1. A földeléshez használjon 14 mm 2 -nél nagyobb keresztmetszetű, és 100 Ω-nál kisebb ellenállású földelővezetéket. Ez a vezetékméret legyen nagyobb, mint az amerikai AWG No.5 vagy az angol SWG No.6 méret. 2. Általános esetben a gépet különállóan kell földelni. Ha erre nincs lehetőség, akkor a földelést az alábbiak szerint hajtsa végre: Csatlakoztasson egy egyeres kábelt a földelőkapocshoz. Ezzel elkerülhető a kóboráram okozta súlyos sérülések kockázata, egyébként a gépben előfordulhat ilyen áram. Járjon el körültekintően, ha betonacélrudat használ földelőkapocsként. Betonacélrudat gyakran használnak földeléshez, mivel ellenállása általában nem haladja meg a 100 Ω-ot. A bekötés a következők szerint történjen: a. Soha ne használja ugyanazt a betonacélrudat vagy földelőkapcsot több gép földelésére, mivel ez a gép hibás működését eredményezheti a más gépek okozta elektromos zaj következtében. b. Földelőkapocsnak a villamos teljesítménynek megfelelő, időálló egységet válaszszon. Fektessen le egy különálló földelőkábelt, amelynek hossza a lehető legrövidebb legyen. Méréssel ellenőrizze a földelőkábel ellenállását. Ennek értéke 100 Ω-nál kisebb kell legyen, ha a kábel a saját földelőrúdjához van csatlakoztatva. Kívánatos független földelés A földelési ellenállás 100 Ω-nál kisebb. Közös földelés a földelési ellenállás = 100 Ω az egy földelőhöz kötött eszközös összellenállása SOHA NE FÖLDELJEN BERENDEZÉST AZ ÁBRÁN SZEMLÉLTETETT MÓDON! Sűrítettlevegő-ellátás 1. Csak tiszta és száraz levegőt használjon, amelynek nyomása 6 bar legyen. 2. Gondoskodjon arról, hogy a sűrítettlevegő-forrás az előírt mennyiségű levegőt szállítsa. NCT Ipari Elektronikai Kft. 12/91 Dátum:

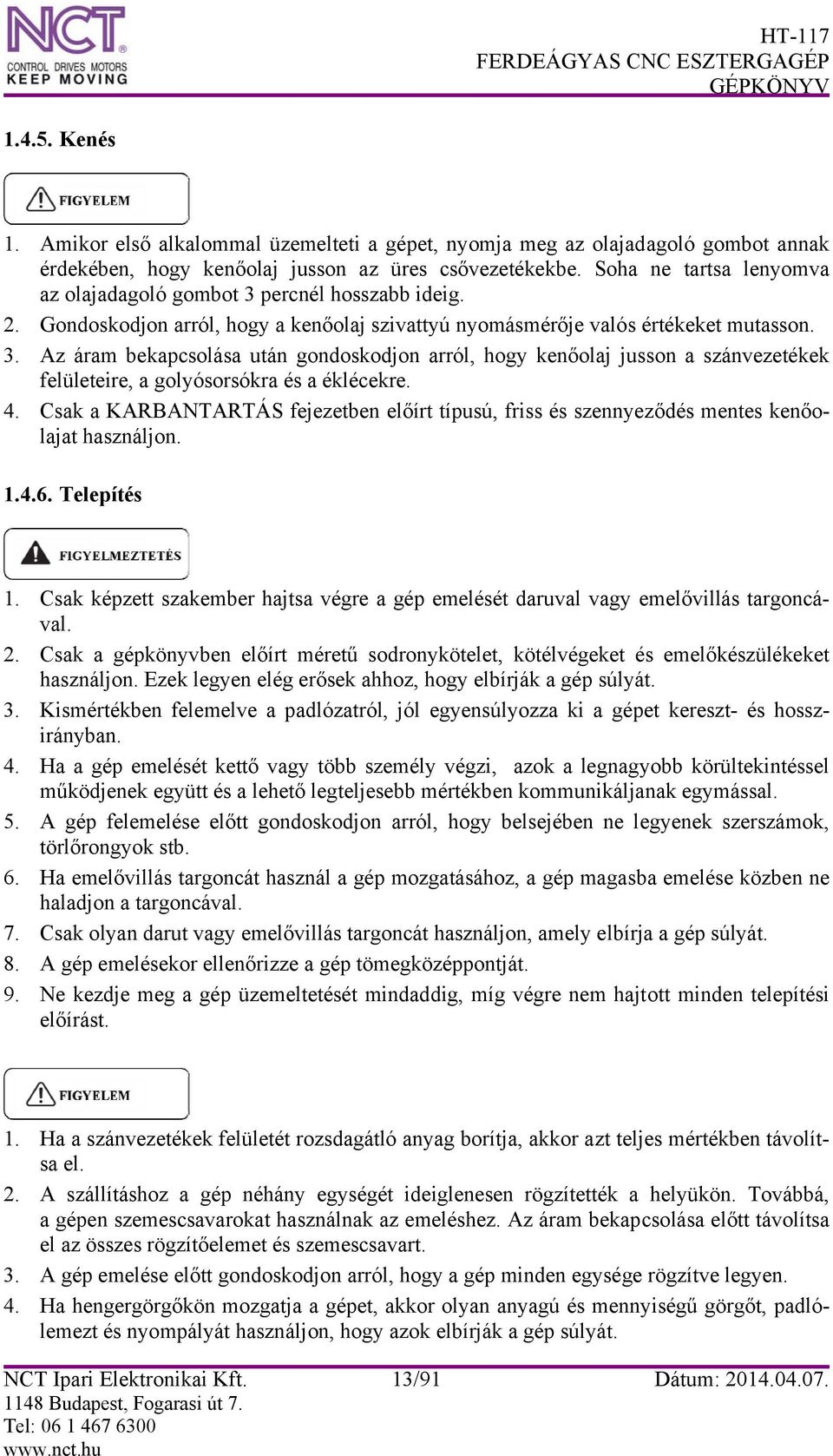

13 Kenés 1. Amikor első alkalommal üzemelteti a gépet, nyomja meg az olajadagoló gombot annak érdekében, hogy kenőolaj jusson az üres csővezetékekbe. Soha ne tartsa lenyomva az olajadagoló gombot 3 percnél hosszabb ideig. 2. Gondoskodjon arról, hogy a kenőolaj szivattyú nyomásmérője valós értékeket mutasson. 3. Az áram bekapcsolása után gondoskodjon arról, hogy kenőolaj jusson a szánvezetékek felületeire, a golyósorsókra és a éklécekre. 4. Csak a KARBANTARTÁS fejezetben előírt típusú, friss és szennyeződés mentes kenőolajat használjon Telepítés 1. Csak képzett szakember hajtsa végre a gép emelését daruval vagy emelővillás targoncával. 2. Csak a gépkönyvben előírt méretű sodronykötelet, kötélvégeket és emelőkészülékeket használjon. Ezek legyen elég erősek ahhoz, hogy elbírják a gép súlyát. 3. Kismértékben felemelve a padlózatról, jól egyensúlyozza ki a gépet kereszt- és hosszirányban. 4. Ha a gép emelését kettő vagy több személy végzi, azok a legnagyobb körültekintéssel működjenek együtt és a lehető legteljesebb mértékben kommunikáljanak egymással. 5. A gép felemelése előtt gondoskodjon arról, hogy belsejében ne legyenek szerszámok, törlőrongyok stb. 6. Ha emelővillás targoncát használ a gép mozgatásához, a gép magasba emelése közben ne haladjon a targoncával. 7. Csak olyan darut vagy emelővillás targoncát használjon, amely elbírja a gép súlyát. 8. A gép emelésekor ellenőrizze a gép tömegközéppontját. 9. Ne kezdje meg a gép üzemeltetését mindaddig, míg végre nem hajtott minden telepítési előírást. 1. Ha a szánvezetékek felületét rozsdagátló anyag borítja, akkor azt teljes mértékben távolítsa el. 2. A szállításhoz a gép néhány egységét ideiglenesen rögzítették a helyükön. Továbbá, a gépen szemescsavarokat használnak az emeléshez. Az áram bekapcsolása előtt távolítsa el az összes rögzítőelemet és szemescsavart. 3. A gép emelése előtt gondoskodjon arról, hogy a gép minden egysége rögzítve legyen. 4. Ha hengergörgőkön mozgatja a gépet, akkor olyan anyagú és mennyiségű görgőt, padlólemezt és nyompályát használjon, hogy azok elbírják a gép súlyát. NCT Ipari Elektronikai Kft. 13/91 Dátum:

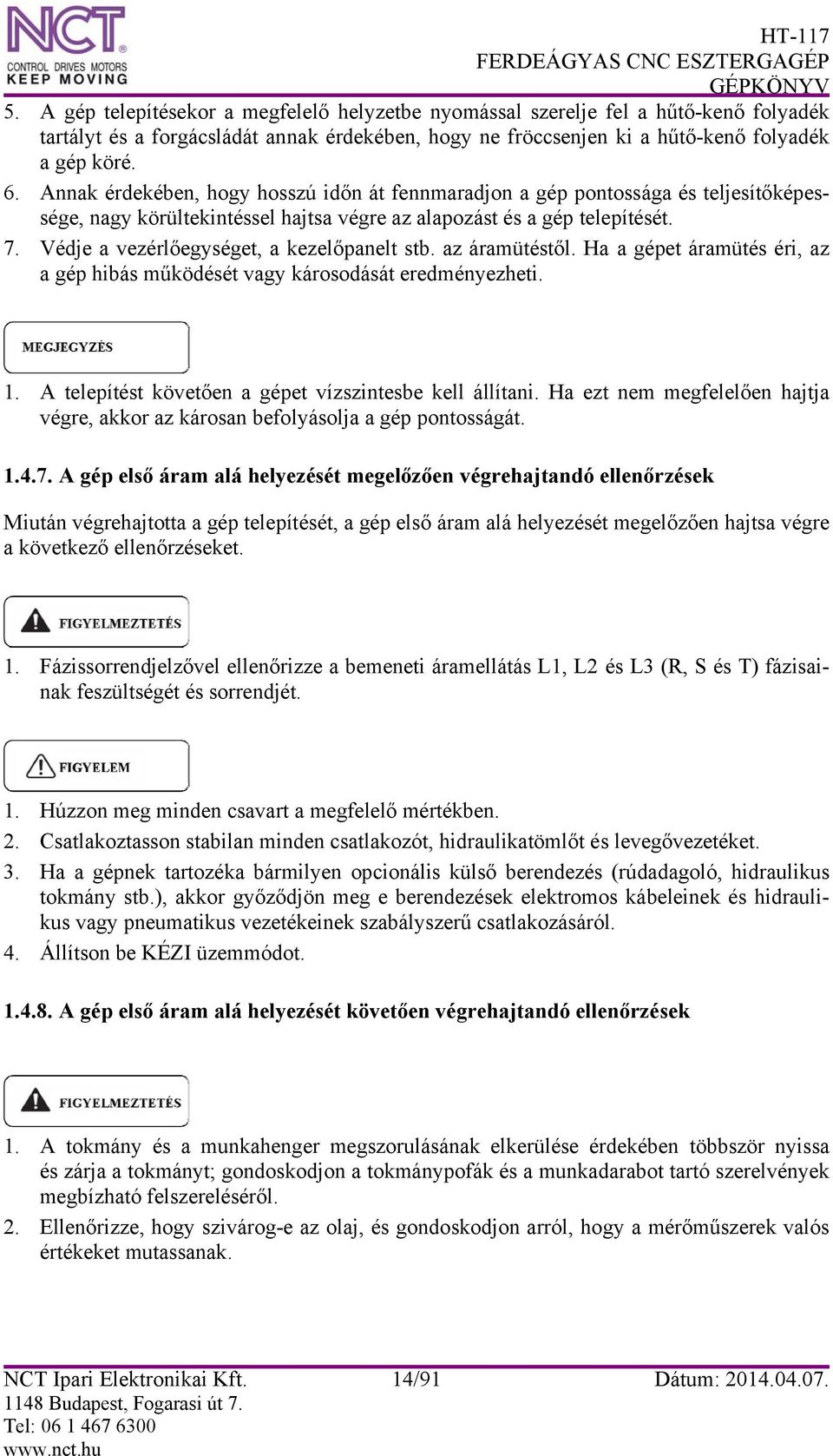

14 5. A gép telepítésekor a megfelelő helyzetbe nyomással szerelje fel a hűtő-kenő folyadék tartályt és a forgácsládát annak érdekében, hogy ne fröccsenjen ki a hűtő-kenő folyadék a gép köré. 6. Annak érdekében, hogy hosszú időn át fennmaradjon a gép pontossága és teljesítőképessége, nagy körültekintéssel hajtsa végre az alapozást és a gép telepítését. 7. Védje a vezérlőegységet, a kezelőpanelt stb. az áramütéstől. Ha a gépet áramütés éri, az a gép hibás működését vagy károsodását eredményezheti. 1. A telepítést követően a gépet vízszintesbe kell állítani. Ha ezt nem megfelelően hajtja végre, akkor az károsan befolyásolja a gép pontosságát A gép első áram alá helyezését megelőzően végrehajtandó ellenőrzések Miután végrehajtotta a gép telepítését, a gép első áram alá helyezését megelőzően hajtsa végre a következő ellenőrzéseket. 1. Fázissorrendjelzővel ellenőrizze a bemeneti áramellátás L1, L2 és L3 (R, S és T) fázisainak feszültségét és sorrendjét. 1. Húzzon meg minden csavart a megfelelő mértékben. 2. Csatlakoztasson stabilan minden csatlakozót, hidraulikatömlőt és levegővezetéket. 3. Ha a gépnek tartozéka bármilyen opcionális külső berendezés (rúdadagoló, hidraulikus tokmány stb.), akkor győződjön meg e berendezések elektromos kábeleinek és hidraulikus vagy pneumatikus vezetékeinek szabályszerű csatlakozásáról. 4. Állítson be KÉZI üzemmódot A gép első áram alá helyezését követően végrehajtandó ellenőrzések 1. A tokmány és a munkahenger megszorulásának elkerülése érdekében többször nyissa és zárja a tokmányt; gondoskodjon a tokmánypofák és a munkadarabot tartó szerelvények megbízható felszereléséről. 2. Ellenőrizze, hogy szivárog-e az olaj, és gondoskodjon arról, hogy a mérőműszerek valós értékeket mutassanak. NCT Ipari Elektronikai Kft. 14/91 Dátum:

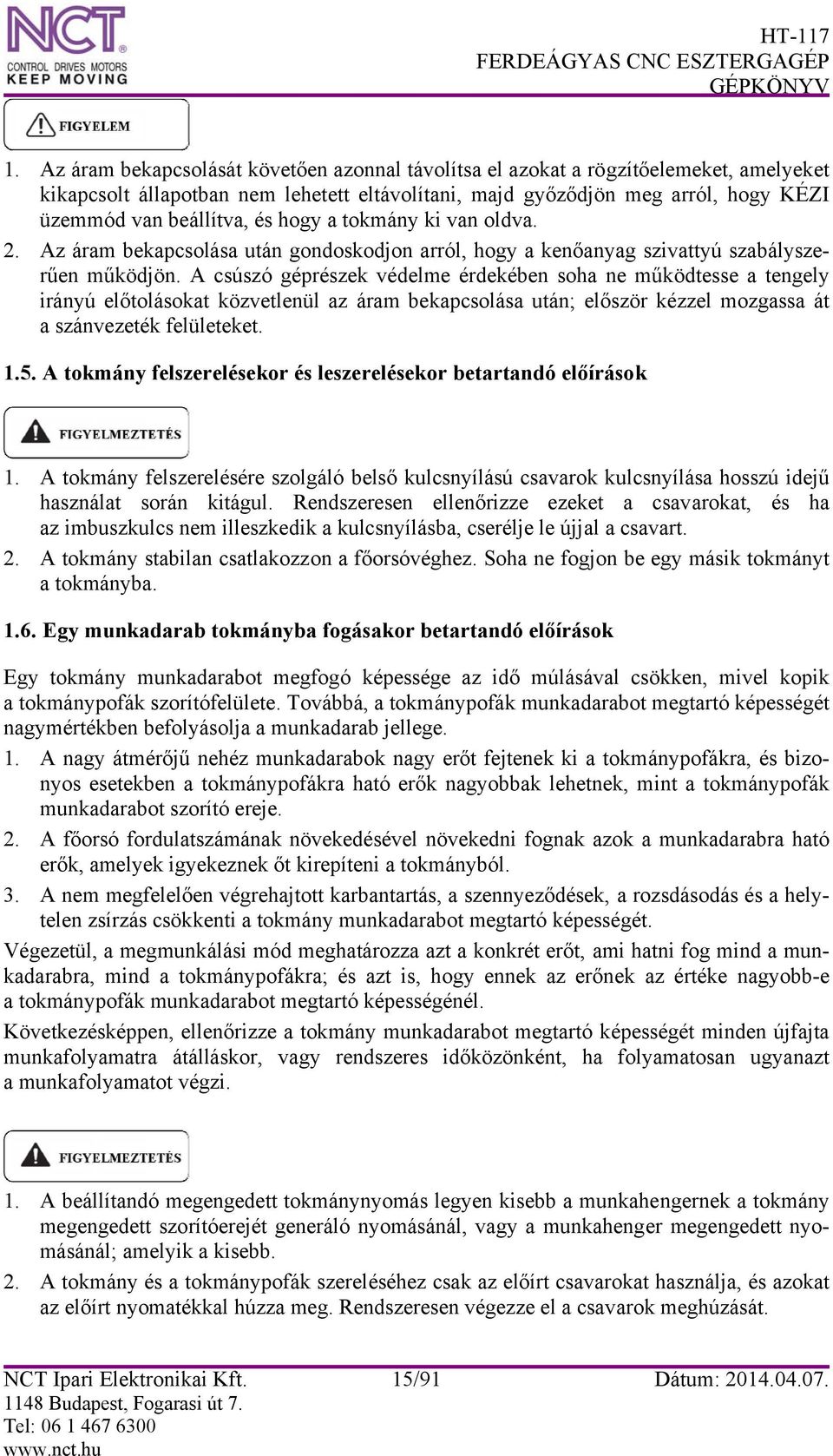

15 1. Az áram bekapcsolását követően azonnal távolítsa el azokat a rögzítőelemeket, amelyeket kikapcsolt állapotban nem lehetett eltávolítani, majd győződjön meg arról, hogy KÉZI üzemmód van beállítva, és hogy a tokmány ki van oldva. 2. Az áram bekapcsolása után gondoskodjon arról, hogy a kenőanyag szivattyú szabályszerűen működjön. A csúszó géprészek védelme érdekében soha ne működtesse a tengely irányú előtolásokat közvetlenül az áram bekapcsolása után; először kézzel mozgassa át a szánvezeték felületeket A tokmány felszerelésekor és leszerelésekor betartandó előírások 1. A tokmány felszerelésére szolgáló belső kulcsnyílású csavarok kulcsnyílása hosszú idejű használat során kitágul. Rendszeresen ellenőrizze ezeket a csavarokat, és ha az imbuszkulcs nem illeszkedik a kulcsnyílásba, cserélje le újjal a csavart. 2. A tokmány stabilan csatlakozzon a főorsóvéghez. Soha ne fogjon be egy másik tokmányt a tokmányba Egy munkadarab tokmányba fogásakor betartandó előírások Egy tokmány munkadarabot megfogó képessége az idő múlásával csökken, mivel kopik a tokmánypofák szorítófelülete. Továbbá, a tokmánypofák munkadarabot megtartó képességét nagymértékben befolyásolja a munkadarab jellege. 1. A nagy átmérőjű nehéz munkadarabok nagy erőt fejtenek ki a tokmánypofákra, és bizonyos esetekben a tokmánypofákra ható erők nagyobbak lehetnek, mint a tokmánypofák munkadarabot szorító ereje. 2. A főorsó fordulatszámának növekedésével növekedni fognak azok a munkadarabra ható erők, amelyek igyekeznek őt kirepíteni a tokmányból. 3. A nem megfelelően végrehajtott karbantartás, a szennyeződések, a rozsdásodás és a helytelen zsírzás csökkenti a tokmány munkadarabot megtartó képességét. Végezetül, a megmunkálási mód meghatározza azt a konkrét erőt, ami hatni fog mind a munkadarabra, mind a tokmánypofákra; és azt is, hogy ennek az erőnek az értéke nagyobb-e a tokmánypofák munkadarabot megtartó képességénél. Következésképpen, ellenőrizze a tokmány munkadarabot megtartó képességét minden újfajta munkafolyamatra átálláskor, vagy rendszeres időközönként, ha folyamatosan ugyanazt a munkafolyamatot végzi. 1. A beállítandó megengedett tokmánynyomás legyen kisebb a munkahengernek a tokmány megengedett szorítóerejét generáló nyomásánál, vagy a munkahenger megengedett nyomásánál; amelyik a kisebb. 2. A tokmány és a tokmánypofák szereléséhez csak az előírt csavarokat használja, és azokat az előírt nyomatékkal húzza meg. Rendszeresen végezze el a csavarok meghúzását. NCT Ipari Elektronikai Kft. 15/91 Dátum:

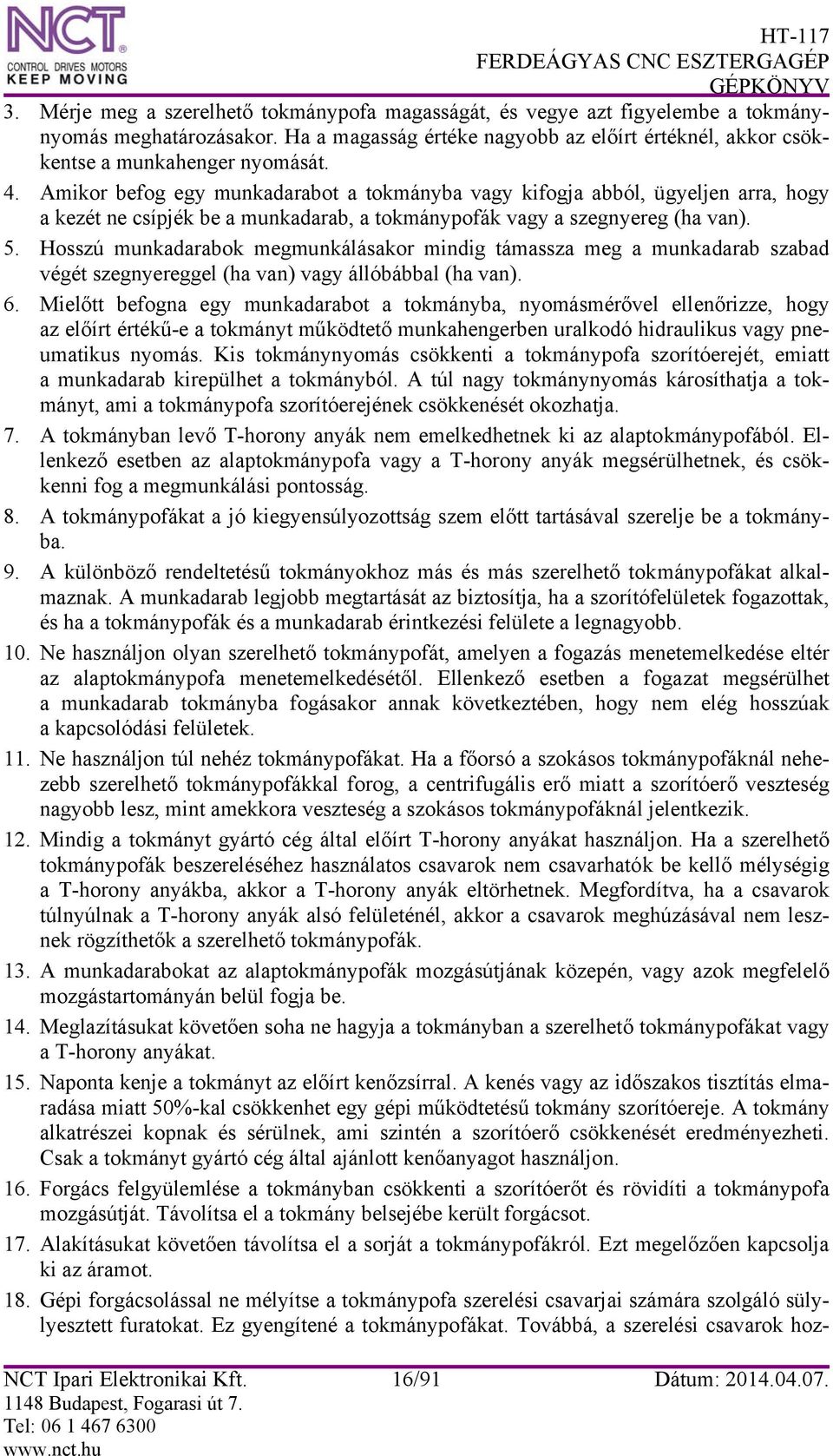

16 3. Mérje meg a szerelhető tokmánypofa magasságát, és vegye azt figyelembe a tokmánynyomás meghatározásakor. Ha a magasság értéke nagyobb az előírt értéknél, akkor csökkentse a munkahenger nyomását. 4. Amikor befog egy munkadarabot a tokmányba vagy kifogja abból, ügyeljen arra, hogy a kezét ne csípjék be a munkadarab, a tokmánypofák vagy a szegnyereg (ha van). 5. Hosszú munkadarabok megmunkálásakor mindig támassza meg a munkadarab szabad végét szegnyereggel (ha van) vagy állóbábbal (ha van). 6. Mielőtt befogna egy munkadarabot a tokmányba, nyomásmérővel ellenőrizze, hogy az előírt értékű-e a tokmányt működtető munkahengerben uralkodó hidraulikus vagy pneumatikus nyomás. Kis tokmánynyomás csökkenti a tokmánypofa szorítóerejét, emiatt a munkadarab kirepülhet a tokmányból. A túl nagy tokmánynyomás károsíthatja a tokmányt, ami a tokmánypofa szorítóerejének csökkenését okozhatja. 7. A tokmányban levő T-horony anyák nem emelkedhetnek ki az alaptokmánypofából. Ellenkező esetben az alaptokmánypofa vagy a T-horony anyák megsérülhetnek, és csökkenni fog a megmunkálási pontosság. 8. A tokmánypofákat a jó kiegyensúlyozottság szem előtt tartásával szerelje be a tokmányba. 9. A különböző rendeltetésű tokmányokhoz más és más szerelhető tokmánypofákat alkalmaznak. A munkadarab legjobb megtartását az biztosítja, ha a szorítófelületek fogazottak, és ha a tokmánypofák és a munkadarab érintkezési felülete a legnagyobb. 10. Ne használjon olyan szerelhető tokmánypofát, amelyen a fogazás menetemelkedése eltér az alaptokmánypofa menetemelkedésétől. Ellenkező esetben a fogazat megsérülhet a munkadarab tokmányba fogásakor annak következtében, hogy nem elég hosszúak a kapcsolódási felületek. 11. Ne használjon túl nehéz tokmánypofákat. Ha a főorsó a szokásos tokmánypofáknál nehezebb szerelhető tokmánypofákkal forog, a centrifugális erő miatt a szorítóerő veszteség nagyobb lesz, mint amekkora veszteség a szokásos tokmánypofáknál jelentkezik. 12. Mindig a tokmányt gyártó cég által előírt T-horony anyákat használjon. Ha a szerelhető tokmánypofák beszereléséhez használatos csavarok nem csavarhatók be kellő mélységig a T-horony anyákba, akkor a T-horony anyák eltörhetnek. Megfordítva, ha a csavarok túlnyúlnak a T-horony anyák alsó felületénél, akkor a csavarok meghúzásával nem lesznek rögzíthetők a szerelhető tokmánypofák. 13. A munkadarabokat az alaptokmánypofák mozgásútjának közepén, vagy azok megfelelő mozgástartományán belül fogja be. 14. Meglazításukat követően soha ne hagyja a tokmányban a szerelhető tokmánypofákat vagy a T-horony anyákat. 15. Naponta kenje a tokmányt az előírt kenőzsírral. A kenés vagy az időszakos tisztítás elmaradása miatt 50%-kal csökkenhet egy gépi működtetésű tokmány szorítóereje. A tokmány alkatrészei kopnak és sérülnek, ami szintén a szorítóerő csökkenését eredményezheti. Csak a tokmányt gyártó cég által ajánlott kenőanyagot használjon. 16. Forgács felgyülemlése a tokmányban csökkenti a szorítóerőt és rövidíti a tokmánypofa mozgásútját. Távolítsa el a tokmány belsejébe került forgácsot. 17. Alakításukat követően távolítsa el a sorját a tokmánypofákról. Ezt megelőzően kapcsolja ki az áramot. 18. Gépi forgácsolással ne mélyítse a tokmánypofa szerelési csavarjai számára szolgáló sülylyesztett furatokat. Ez gyengítené a tokmánypofákat. Továbbá, a szerelési csavarok hoz- NCT Ipari Elektronikai Kft. 16/91 Dátum:

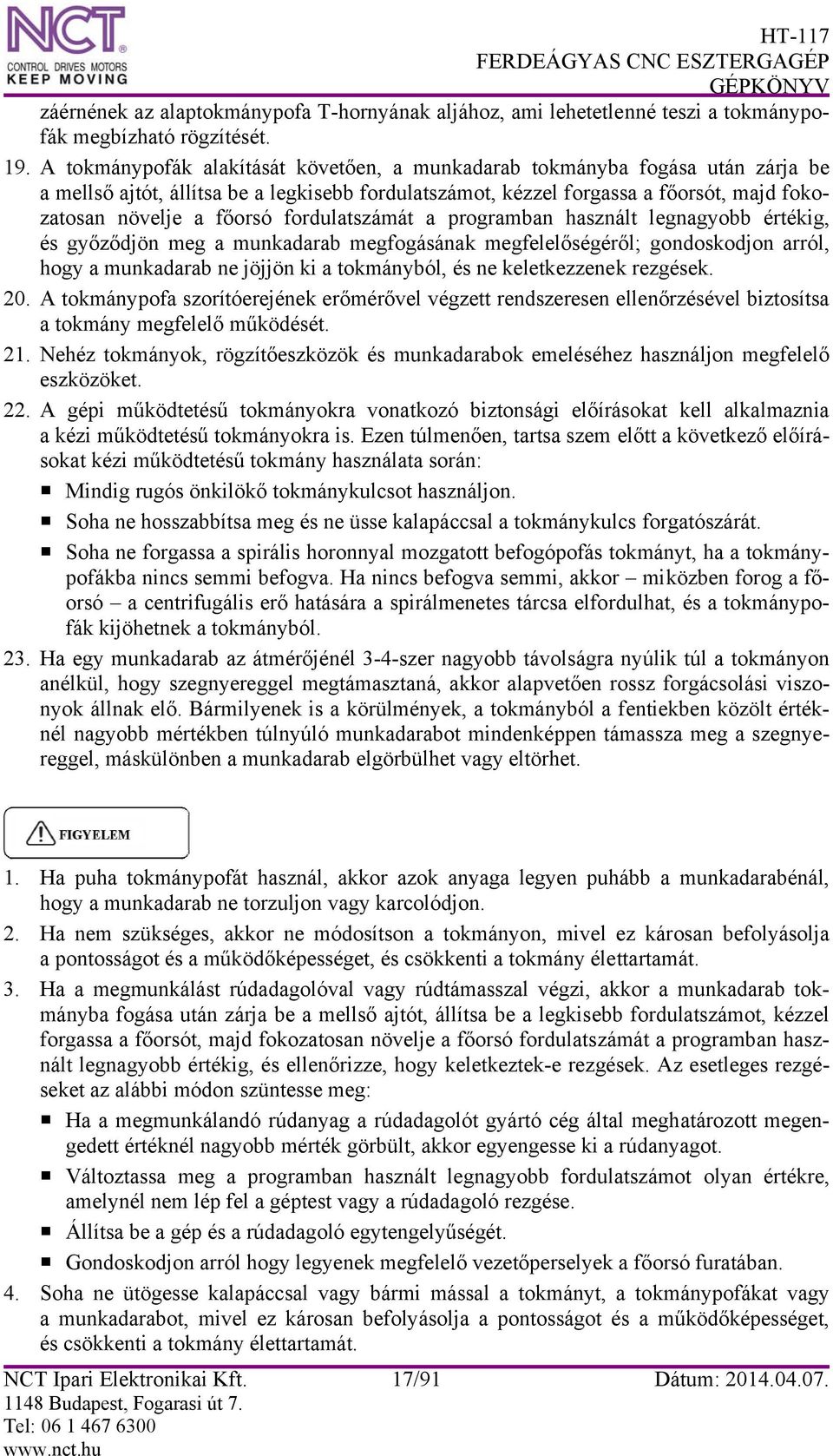

17 záérnének az alaptokmánypofa T-hornyának aljához, ami lehetetlenné teszi a tokmánypofák megbízható rögzítését. 19. A tokmánypofák alakítását követően, a munkadarab tokmányba fogása után zárja be a mellső ajtót, állítsa be a legkisebb fordulatszámot, kézzel forgassa a főorsót, majd fokozatosan növelje a főorsó fordulatszámát a programban használt legnagyobb értékig, és győződjön meg a munkadarab megfogásának megfelelőségéről; gondoskodjon arról, hogy a munkadarab ne jöjjön ki a tokmányból, és ne keletkezzenek rezgések. 20. A tokmánypofa szorítóerejének erőmérővel végzett rendszeresen ellenőrzésével biztosítsa a tokmány megfelelő működését. 21. Nehéz tokmányok, rögzítőeszközök és munkadarabok emeléséhez használjon megfelelő eszközöket. 22. A gépi működtetésű tokmányokra vonatkozó biztonsági előírásokat kell alkalmaznia a kézi működtetésű tokmányokra is. Ezen túlmenően, tartsa szem előtt a következő előírásokat kézi működtetésű tokmány használata során: Mindig rugós önkilökő tokmánykulcsot használjon. Soha ne hosszabbítsa meg és ne üsse kalapáccsal a tokmánykulcs forgatószárát. Soha ne forgassa a spirális horonnyal mozgatott befogópofás tokmányt, ha a tokmánypofákba nincs semmi befogva. Ha nincs befogva semmi, akkor miközben forog a főorsó a centrifugális erő hatására a spirálmenetes tárcsa elfordulhat, és a tokmánypofák kijöhetnek a tokmányból. 23. Ha egy munkadarab az átmérőjénél 3-4-szer nagyobb távolságra nyúlik túl a tokmányon anélkül, hogy szegnyereggel megtámasztaná, akkor alapvetően rossz forgácsolási viszonyok állnak elő. Bármilyenek is a körülmények, a tokmányból a fentiekben közölt értéknél nagyobb mértékben túlnyúló munkadarabot mindenképpen támassza meg a szegnyereggel, máskülönben a munkadarab elgörbülhet vagy eltörhet. 1. Ha puha tokmánypofát használ, akkor azok anyaga legyen puhább a munkadarabénál, hogy a munkadarab ne torzuljon vagy karcolódjon. 2. Ha nem szükséges, akkor ne módosítson a tokmányon, mivel ez károsan befolyásolja a pontosságot és a működőképességet, és csökkenti a tokmány élettartamát. 3. Ha a megmunkálást rúdadagolóval vagy rúdtámasszal végzi, akkor a munkadarab tokmányba fogása után zárja be a mellső ajtót, állítsa be a legkisebb fordulatszámot, kézzel forgassa a főorsót, majd fokozatosan növelje a főorsó fordulatszámát a programban használt legnagyobb értékig, és ellenőrizze, hogy keletkeztek-e rezgések. Az esetleges rezgéseket az alábbi módon szüntesse meg: Ha a megmunkálandó rúdanyag a rúdadagolót gyártó cég által meghatározott megengedett értéknél nagyobb mérték görbült, akkor egyengesse ki a rúdanyagot. Változtassa meg a programban használt legnagyobb fordulatszámot olyan értékre, amelynél nem lép fel a géptest vagy a rúdadagoló rezgése. Állítsa be a gép és a rúdadagoló egytengelyűségét. Gondoskodjon arról hogy legyenek megfelelő vezetőperselyek a főorsó furatában. 4. Soha ne ütögesse kalapáccsal vagy bármi mással a tokmányt, a tokmánypofákat vagy a munkadarabot, mivel ez károsan befolyásolja a pontosságot és a működőképességet, és csökkenti a tokmány élettartamát. NCT Ipari Elektronikai Kft. 17/91 Dátum:

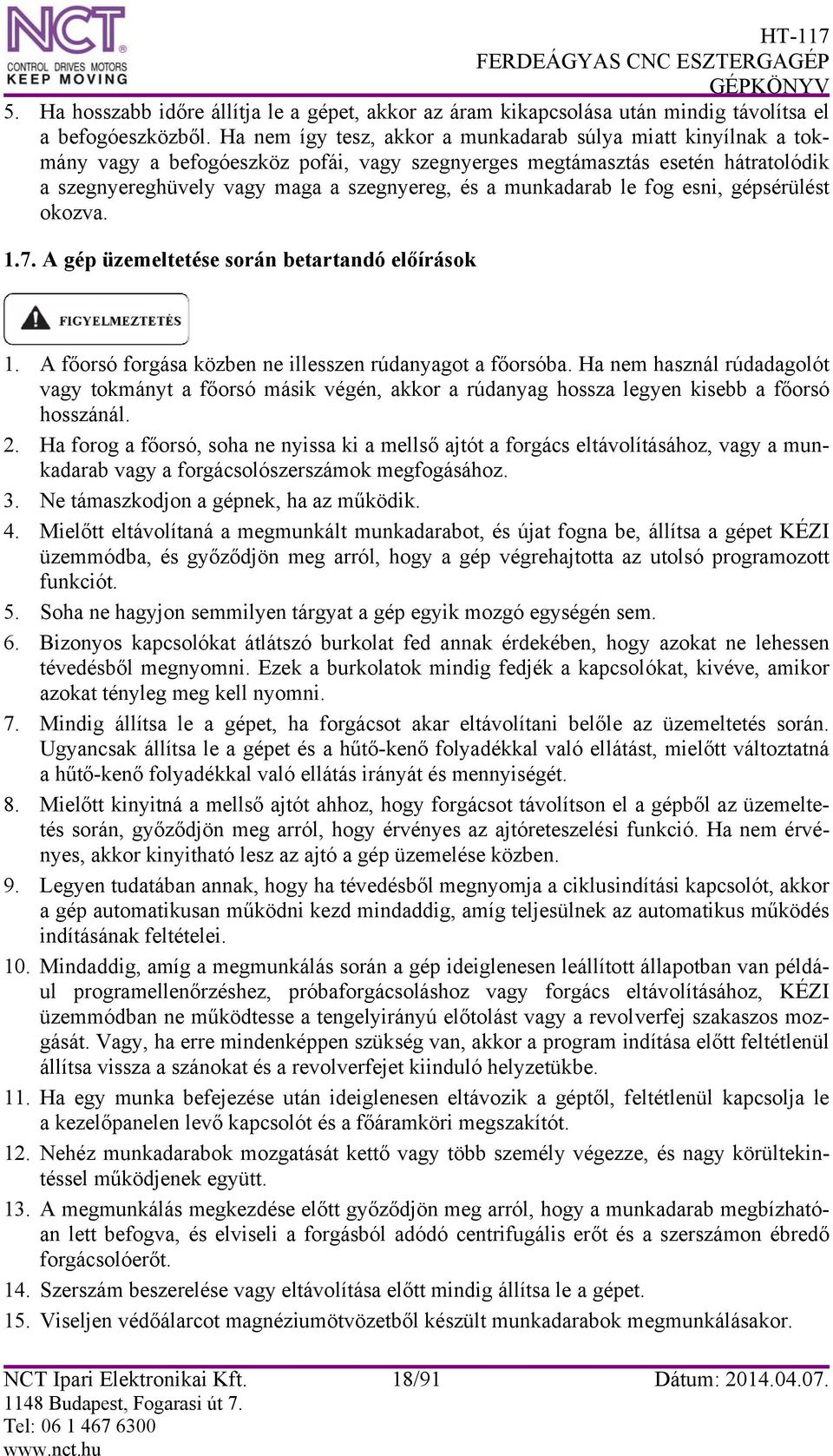

18 5. Ha hosszabb időre állítja le a gépet, akkor az áram kikapcsolása után mindig távolítsa el a befogóeszközből. Ha nem így tesz, akkor a munkadarab súlya miatt kinyílnak a tokmány vagy a befogóeszköz pofái, vagy szegnyerges megtámasztás esetén hátratolódik a szegnyereghüvely vagy maga a szegnyereg, és a munkadarab le fog esni, gépsérülést okozva A gép üzemeltetése során betartandó előírások 1. A főorsó forgása közben ne illesszen rúdanyagot a főorsóba. Ha nem használ rúdadagolót vagy tokmányt a főorsó másik végén, akkor a rúdanyag hossza legyen kisebb a főorsó hosszánál. 2. Ha forog a főorsó, soha ne nyissa ki a mellső ajtót a forgács eltávolításához, vagy a munkadarab vagy a forgácsolószerszámok megfogásához. 3. Ne támaszkodjon a gépnek, ha az működik. 4. Mielőtt eltávolítaná a megmunkált munkadarabot, és újat fogna be, állítsa a gépet KÉZI üzemmódba, és győződjön meg arról, hogy a gép végrehajtotta az utolsó programozott funkciót. 5. Soha ne hagyjon semmilyen tárgyat a gép egyik mozgó egységén sem. 6. Bizonyos kapcsolókat átlátszó burkolat fed annak érdekében, hogy azokat ne lehessen tévedésből megnyomni. Ezek a burkolatok mindig fedjék a kapcsolókat, kivéve, amikor azokat tényleg meg kell nyomni. 7. Mindig állítsa le a gépet, ha forgácsot akar eltávolítani belőle az üzemeltetés során. Ugyancsak állítsa le a gépet és a hűtő-kenő folyadékkal való ellátást, mielőtt változtatná a hűtő-kenő folyadékkal való ellátás irányát és mennyiségét. 8. Mielőtt kinyitná a mellső ajtót ahhoz, hogy forgácsot távolítson el a gépből az üzemeltetés során, győződjön meg arról, hogy érvényes az ajtóreteszelési funkció. Ha nem érvényes, akkor kinyitható lesz az ajtó a gép üzemelése közben. 9. Legyen tudatában annak, hogy ha tévedésből megnyomja a ciklusindítási kapcsolót, akkor a gép automatikusan működni kezd mindaddig, amíg teljesülnek az automatikus működés indításának feltételei. 10. Mindaddig, amíg a megmunkálás során a gép ideiglenesen leállított állapotban van például programellenőrzéshez, próbaforgácsoláshoz vagy forgács eltávolításához, KÉZI üzemmódban ne működtesse a tengelyirányú előtolást vagy a revolverfej szakaszos mozgását. Vagy, ha erre mindenképpen szükség van, akkor a program indítása előtt feltétlenül állítsa vissza a szánokat és a revolverfejet kiinduló helyzetükbe. 11. Ha egy munka befejezése után ideiglenesen eltávozik a géptől, feltétlenül kapcsolja le a kezelőpanelen levő kapcsolót és a főáramköri megszakítót. 12. Nehéz munkadarabok mozgatását kettő vagy több személy végezze, és nagy körültekintéssel működjenek együtt. 13. A megmunkálás megkezdése előtt győződjön meg arról, hogy a munkadarab megbízhatóan lett befogva, és elviseli a forgásból adódó centrifugális erőt és a szerszámon ébredő forgácsolóerőt. 14. Szerszám beszerelése vagy eltávolítása előtt mindig állítsa le a gépet. 15. Viseljen védőálarcot magnéziumötvözetből készült munkadarabok megmunkálásakor. NCT Ipari Elektronikai Kft. 18/91 Dátum:

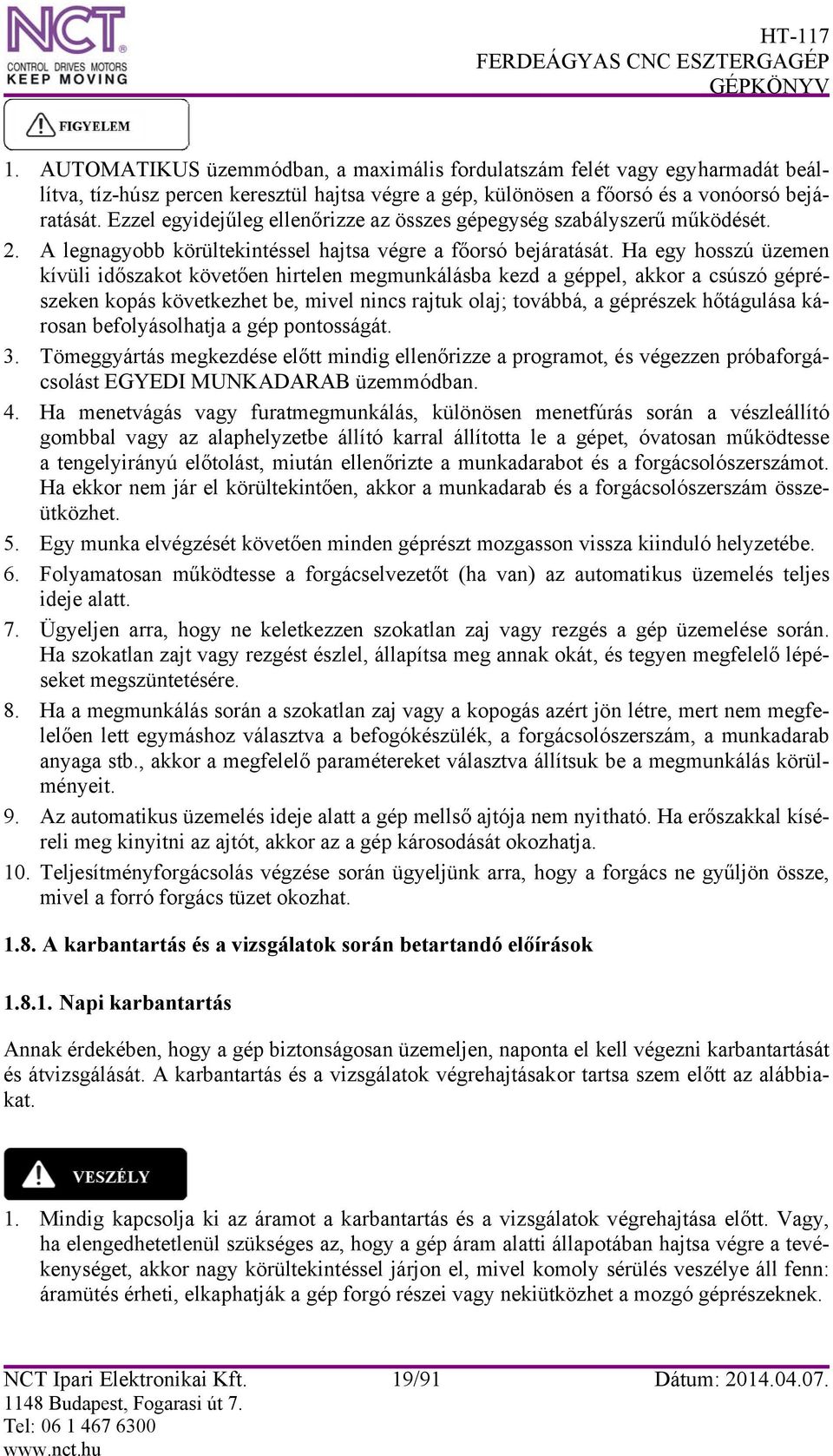

19 1. AUTOMATIKUS üzemmódban, a maximális fordulatszám felét vagy egyharmadát beállítva, tíz-húsz percen keresztül hajtsa végre a gép, különösen a főorsó és a vonóorsó bejáratását. Ezzel egyidejűleg ellenőrizze az összes gépegység szabályszerű működését. 2. A legnagyobb körültekintéssel hajtsa végre a főorsó bejáratását. Ha egy hosszú üzemen kívüli időszakot követően hirtelen megmunkálásba kezd a géppel, akkor a csúszó géprészeken kopás következhet be, mivel nincs rajtuk olaj; továbbá, a géprészek hőtágulása károsan befolyásolhatja a gép pontosságát. 3. Tömeggyártás megkezdése előtt mindig ellenőrizze a programot, és végezzen próbaforgácsolást EGYEDI MUNKADARAB üzemmódban. 4. Ha menetvágás vagy furatmegmunkálás, különösen menetfúrás során a vészleállító gombbal vagy az alaphelyzetbe állító karral állította le a gépet, óvatosan működtesse a tengelyirányú előtolást, miután ellenőrizte a munkadarabot és a forgácsolószerszámot. Ha ekkor nem jár el körültekintően, akkor a munkadarab és a forgácsolószerszám összeütközhet. 5. Egy munka elvégzését követően minden géprészt mozgasson vissza kiinduló helyzetébe. 6. Folyamatosan működtesse a forgácselvezetőt (ha van) az automatikus üzemelés teljes ideje alatt. 7. Ügyeljen arra, hogy ne keletkezzen szokatlan zaj vagy rezgés a gép üzemelése során. Ha szokatlan zajt vagy rezgést észlel, állapítsa meg annak okát, és tegyen megfelelő lépéseket megszüntetésére. 8. Ha a megmunkálás során a szokatlan zaj vagy a kopogás azért jön létre, mert nem megfelelően lett egymáshoz választva a befogókészülék, a forgácsolószerszám, a munkadarab anyaga stb., akkor a megfelelő paramétereket választva állítsuk be a megmunkálás körülményeit. 9. Az automatikus üzemelés ideje alatt a gép mellső ajtója nem nyitható. Ha erőszakkal kíséreli meg kinyitni az ajtót, akkor az a gép károsodását okozhatja. 10. Teljesítményforgácsolás végzése során ügyeljünk arra, hogy a forgács ne gyűljön össze, mivel a forró forgács tüzet okozhat A karbantartás és a vizsgálatok során betartandó előírások Napi karbantartás Annak érdekében, hogy a gép biztonságosan üzemeljen, naponta el kell végezni karbantartását és átvizsgálását. A karbantartás és a vizsgálatok végrehajtásakor tartsa szem előtt az alábbiakat. 1. Mindig kapcsolja ki az áramot a karbantartás és a vizsgálatok végrehajtása előtt. Vagy, ha elengedhetetlenül szükséges az, hogy a gép áram alatti állapotában hajtsa végre a tevékenységet, akkor nagy körültekintéssel járjon el, mivel komoly sérülés veszélye áll fenn: áramütés érheti, elkaphatják a gép forgó részei vagy nekiütközhet a mozgó géprészeknek. NCT Ipari Elektronikai Kft. 19/91 Dátum:

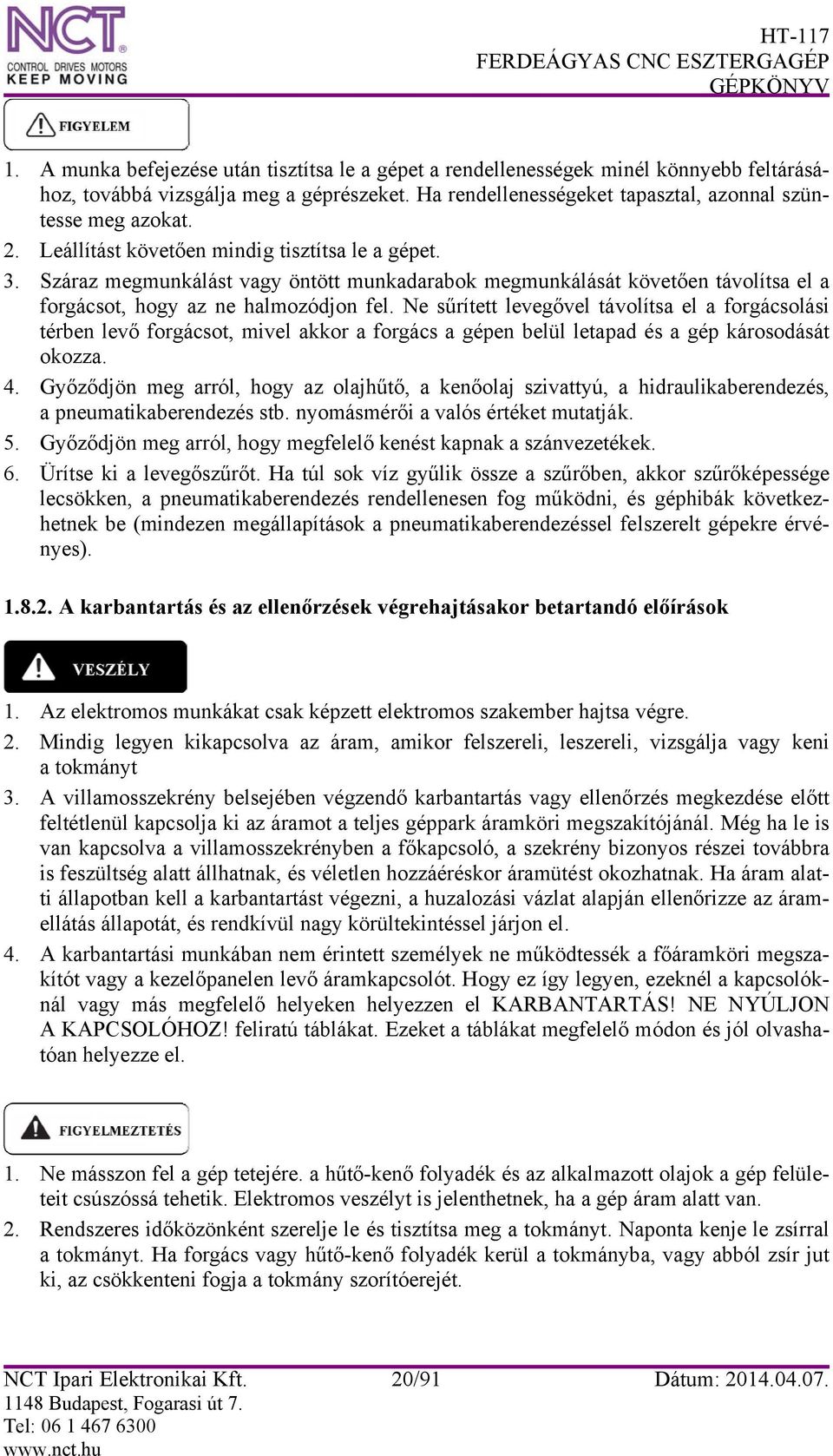

20 1. A munka befejezése után tisztítsa le a gépet a rendellenességek minél könnyebb feltárásához, továbbá vizsgálja meg a géprészeket. Ha rendellenességeket tapasztal, azonnal szüntesse meg azokat. 2. Leállítást követően mindig tisztítsa le a gépet. 3. Száraz megmunkálást vagy öntött munkadarabok megmunkálását követően távolítsa el a forgácsot, hogy az ne halmozódjon fel. Ne sűrített levegővel távolítsa el a forgácsolási térben levő forgácsot, mivel akkor a forgács a gépen belül letapad és a gép károsodását okozza. 4. Győződjön meg arról, hogy az olajhűtő, a kenőolaj szivattyú, a hidraulikaberendezés, a pneumatikaberendezés stb. nyomásmérői a valós értéket mutatják. 5. Győződjön meg arról, hogy megfelelő kenést kapnak a szánvezetékek. 6. Ürítse ki a levegőszűrőt. Ha túl sok víz gyűlik össze a szűrőben, akkor szűrőképessége lecsökken, a pneumatikaberendezés rendellenesen fog működni, és géphibák következhetnek be (mindezen megállapítások a pneumatikaberendezéssel felszerelt gépekre érvényes) A karbantartás és az ellenőrzések végrehajtásakor betartandó előírások 1. Az elektromos munkákat csak képzett elektromos szakember hajtsa végre. 2. Mindig legyen kikapcsolva az áram, amikor felszereli, leszereli, vizsgálja vagy keni a tokmányt 3. A villamosszekrény belsejében végzendő karbantartás vagy ellenőrzés megkezdése előtt feltétlenül kapcsolja ki az áramot a teljes géppark áramköri megszakítójánál. Még ha le is van kapcsolva a villamosszekrényben a főkapcsoló, a szekrény bizonyos részei továbbra is feszültség alatt állhatnak, és véletlen hozzáéréskor áramütést okozhatnak. Ha áram alatti állapotban kell a karbantartást végezni, a huzalozási vázlat alapján ellenőrizze az áramellátás állapotát, és rendkívül nagy körültekintéssel járjon el. 4. A karbantartási munkában nem érintett személyek ne működtessék a főáramköri megszakítót vagy a kezelőpanelen levő áramkapcsolót. Hogy ez így legyen, ezeknél a kapcsolóknál vagy más megfelelő helyeken helyezzen el KARBANTARTÁS! NE NYÚLJON A KAPCSOLÓHOZ! feliratú táblákat. Ezeket a táblákat megfelelő módon és jól olvashatóan helyezze el. 1. Ne másszon fel a gép tetejére. a hűtő-kenő folyadék és az alkalmazott olajok a gép felületeit csúszóssá tehetik. Elektromos veszélyt is jelenthetnek, ha a gép áram alatt van. 2. Rendszeres időközönként szerelje le és tisztítsa meg a tokmányt. Naponta kenje le zsírral a tokmányt. Ha forgács vagy hűtő-kenő folyadék kerül a tokmányba, vagy abból zsír jut ki, az csökkenteni fogja a tokmány szorítóerejét. NCT Ipari Elektronikai Kft. 20/91 Dátum:

21 3. Rendszeres időközönként tisztítsa meg a villamosszekrényben levő ventilátort és szűrőt. Ha szennyeződés tapad a ventilátorra és szűrőre, az rontja a hűtőképességet, ami a gép hibás működését fogja okozni. 4. Csak eredeti tartalék alkatrészeket használjon a cseréhez. Ha nem ezt teszi, az nemcsak a gép teljesítményének romlását fogja okozni, de kevésbé biztonságossá is teszi a gépet. 5. A befogókészülékekben használatos csavarokat évente cserélje le. Ha mindig ugyanazokat a csavarokat használja, akkor a csavarok eltörhetnek, ami a munkadarab, a befogókészülék vagy a forgácsolószerszám kirepülését okozza a megmunkálás során. 6. A tokmány fel- vagy leszerelésekor használjon szemescsavarokat és emelőhevedert; a tokmányt daruval emelje. A tokmányfelszerelés vagy leszerelése után feltétlenül távolítsa el a szemescsavarokat és az emelőhevedert a tokmányról. 7. Ha a gép belsejében kell tisztítást vagy karbantartást végezni, akkor kapcsolja ki az áramot, és a munkavégzés idejére hagyja nyitva a gép ajtaját. Ha a kezelő a gépben tartózkodik, és az ajtót bezárják, akkor az ajtó mechanikusan reteszelődik, és a gépen belülről kézzel nem lesz nyitható. 8. Ne távolítsa el vagy ne módosítsa a lökethatárolót, a közelítéskapcsolókat és a funkcionális részeket tartalmazó reteszelő szerkezeteket. 9. A magasban végzendő munkákhoz használjon létrákat, amelyek karbantartását naponta végezze el. 10. Ügyeljen arra, hogy a szíjfeszesség ellenőrzésekor vagy beállításakor ujjai ne szoruljanak a szíj és a tárcsa közé. 11. Az elektromos géprészek védve vannak a vízbázisú oldatok, mint amilyen például a hűtőkenő folyadék is, használata következtében előálló normál nedvesség ellen. Ne használjon azonban víztömlőt a gép vagy a gép körüli terület tisztításához. 1. Kerülje a csavarok túlhúzását, mert ezzel a gép torzulását vagy a csavarok törését, a gép károsodását idézheti elő. 2. Tartsa tisztán a főorsó homlokoldali borításán levő elvezető csatornát, amely megakadályozza a hűtő-kenő folyadék bejutását a főorsó csapágyaiba. A gép tisztításához ne használjon sűrített levegőt. Ha hagyja, hogy az elvezető csatorna elszennyeződjön, vagy a tisztításhoz használ sűrített levegőt, akkor hűtő-kenő folyadék fog a főorsó csapágyaiba jutni. 3. Ha átmenőfuratos tokmányt használ, a főorsó hátsó részén levő hengeres részen egy hűtőkenő folyadékot elvezető csatorna van kialakítva. Ezt a csatornát időnként ki kell tisztítani, hogy ne tömje el forgács. 4. Az elektromágneses szelepek nagyon magas hőmérsékletre hevülnek a gép működése során. Legyen óvatos, ne nyúljon a szelepekhez közvetlenül a gép működésének leállása után, mert megégeti az ujjait. 5. A hidraulikaolaj és a kenőolaj betöltését és cseréjét, továbbá a szűrők tisztítását a KARBANTARTÁS fejezetben előírt időközönként hajtsa végre. 6. Csak a KARBANTARTÁS fejezetben előírt típusú, friss és szennyeződéstől mentes kenőolajat és hidraulikaolajat használjon. 7. Rendszeres időközönként tisztítsa meg minden berendezés tartályát és szűrőjét, valamint ellenőrizze a berendezések és csővezetékeik sérülés mentességét. NCT Ipari Elektronikai Kft. 21/91 Dátum:

22 8. Karbantartás és átvizsgálás kivételével ne nyissa ki a villamosszekrény és a kezelőpanel ajtaját, mivel ezzel por és nedvesség juthat a belsejükbe. A gép telepítése után a vezérlőszekrényt lakatolja le, a kulcsához csak a képzett szakállomány férhessen csak hozzá. 9. Rendszeresen ellenőrizze a szánvezetéke védőtömítéseit és az olajtömítéseket, továbbá cserélje ki azokat még mielőtt elveszítik tömítési képességüket. 10. Az áram kikapcsolás után mindig várjon egy kis ideig, mielőtt hozzányúlna a gép belső terét megvilágító lámpához, mert az nagyon forró, és megégeti az ujjait. 11. A KARBANTARTÁS fejezetben előírtak szerint hajtsa végre a napi és az időszakos ellenőrzéseket. 12. Egy munka befejezésekor tisztítsa le a tokmányt és a gép belsejét. Ha hosszú időn át hagyja felhalmozódni a forgácsot a gép belsejében, akkor az a gép meghibásodását fogja eredményezni. 13. Győződjön meg a tokmány és a munkahenger közötti vonórúd és más menetes alkatrészek megfelelő meghúzottságáról. Ha a vonórúd nincs megfelelően meghúzva, az rezgést és szilárdsági problémákat fog okozni. 14. A cseréhez használatos fogyóeszközök (csomagolóanyag, olajtömítés, O-gyűrűk, csapágyak, kenőolaj és kenőzsír stb.) megfelelő időrátartással álljanak rendelkezésre. 15. A karbantartás és az ellenőrzések adatai legyenek rögzítve, és álljanak rendelkezésre. 16. A gép tisztításakor a forgács eltávolításához mindig puha kefét vagy seprőt használjon. A gép tisztításához ne használjon sűrített levegőt. 17. A biztosítók cseréjekor ügyeljen a biztosítóra meghatározott áramerősségre. 18. Adjon át munkahelyi vezetőjének minden kiesett, elkopott vagy törött alkatrészt. Jelentsen neki minden szokatlan zajt és gépműködést Figyelmeztető címkék a gépen A figyelmeztető címkén közölt információt a gépkezelő szigorúan tartsa be. A 12 figyelmeztető címke az alábbi helyeken található a gépen: NCT Ipari Elektronikai Kft. 22/91 Dátum:
