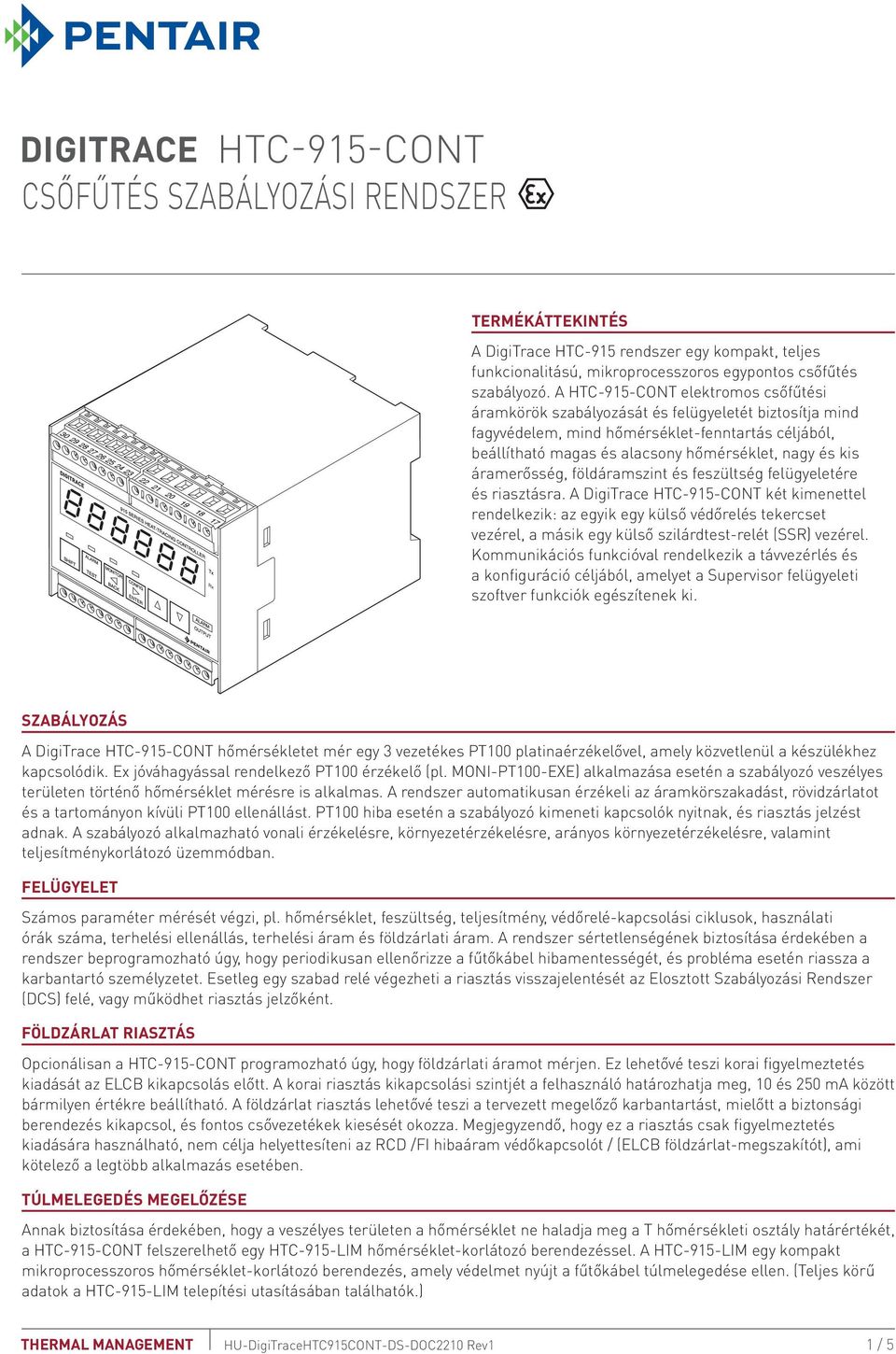

1 DIGITRACE HTC-915-CONT Csőfűtés szabályozási rendszer Termékáttekintés A DigiTrace HTC-915 rendszer egy kompakt, teljes funkcionalitású, mikroprocesszoros egypontos csőfűtés szabályozó. A HTC-915-CONT elektromos csőfűtési áramkörök szabályozását és felügyeletét biztosítja mind fagyvédelem, mind hőmérséklet-fenntartás céljából, beállítható magas és alacsony hőmérséklet, nagy és kis áramerősség, földáramszint és feszültség felügyeletére és riasztásra. A DigiTrace HTC-915-CONT két kimenettel rendelkezik: az egyik egy külső védőrelés tekercset vezérel, a másik egy külső szilárdtest-relét (SSR) vezérel. Kommunikációs funkcióval rendelkezik a távvezérlés és a konfiguráció céljából, amelyet a Supervisor felügyeleti szoftver funkciók egészítenek ki. Szabályozás A DigiTrace HTC-915-CONT hőmérsékletet mér egy 3 vezetékes PT100 platinaérzékelővel, amely közvetlenül a készülékhez kapcsolódik. Ex jóváhagyással rendelkező PT100 érzékelő (pl. MONI-PT100-EXE) alkalmazása esetén a szabályozó veszélyes területen történő hőmérséklet mérésre is alkalmas. A rendszer automatikusan érzékeli az áramkörszakadást, rövidzárlatot és a tartományon kívüli PT100 ellenállást. PT100 hiba esetén a szabályozó kimeneti kapcsolók nyitnak, és riasztás jelzést adnak. A szabályozó alkalmazható vonali érzékelésre, környezetérzékelésre, arányos környezetérzékelésre, valamint teljesítménykorlátozó üzemmódban. Felügyelet Számos paraméter mérését végzi, pl. hőmérséklet, feszültség, teljesítmény, védőrelé-kapcsolási ciklusok, használati órák száma, terhelési ellenállás, terhelési áram és földzárlati áram. A rendszer sértetlenségének biztosítása érdekében a rendszer beprogramozható úgy, hogy periodikusan ellenőrizze a fűtőkábel hibamentességét, és probléma esetén riassza a karbantartó személyzetet. Esetleg egy szabad relé végezheti a riasztás visszajelentését az Elosztott Szabályozási Rendszer (DCS) felé, vagy működhet riasztás jelzőként. Földzárlat riasztás Opcionálisan a HTC-915-CONT programozható úgy, hogy földzárlati áramot mérjen. Ez lehetővé teszi korai figyelmeztetés kiadását az ELCB kikapcsolás előtt. A korai riasztás kikapcsolási szintjét a felhasználó határozhatja meg, 10 és 250 ma között bármilyen értékre beállítható. A földzárlat riasztás lehetővé teszi a tervezett megelőző karbantartást, mielőtt a biztonsági berendezés kikapcsol, és fontos csővezetékek kiesését okozza. Megjegyzendő, hogy ez a riasztás csak figyelmeztetés kiadására használható, nem célja helyettesíteni az RCD /FI hibaáram védőkapcsolót / (ELCB földzárlat-megszakítót), ami kötelező a legtöbb alkalmazás esetében. Túlmelegedés megelőzése Annak biztosítása érdekében, hogy a veszélyes területen a hőmérséklet ne haladja meg a T hőmérsékleti osztály határértékét, a HTC-915-CONT felszerelhető egy HTC-915-LIM hőmérséklet-korlátozó berendezéssel. A HTC-915-LIM egy kompakt mikroprocesszoros hőmérséklet-korlátozó berendezés, amely védelmet nyújt a fűtőkábel túlmelegedése ellen. (Teljes körű adatok a HTC-915-LIM telepítési utasításában találhatók.) 1 / 5

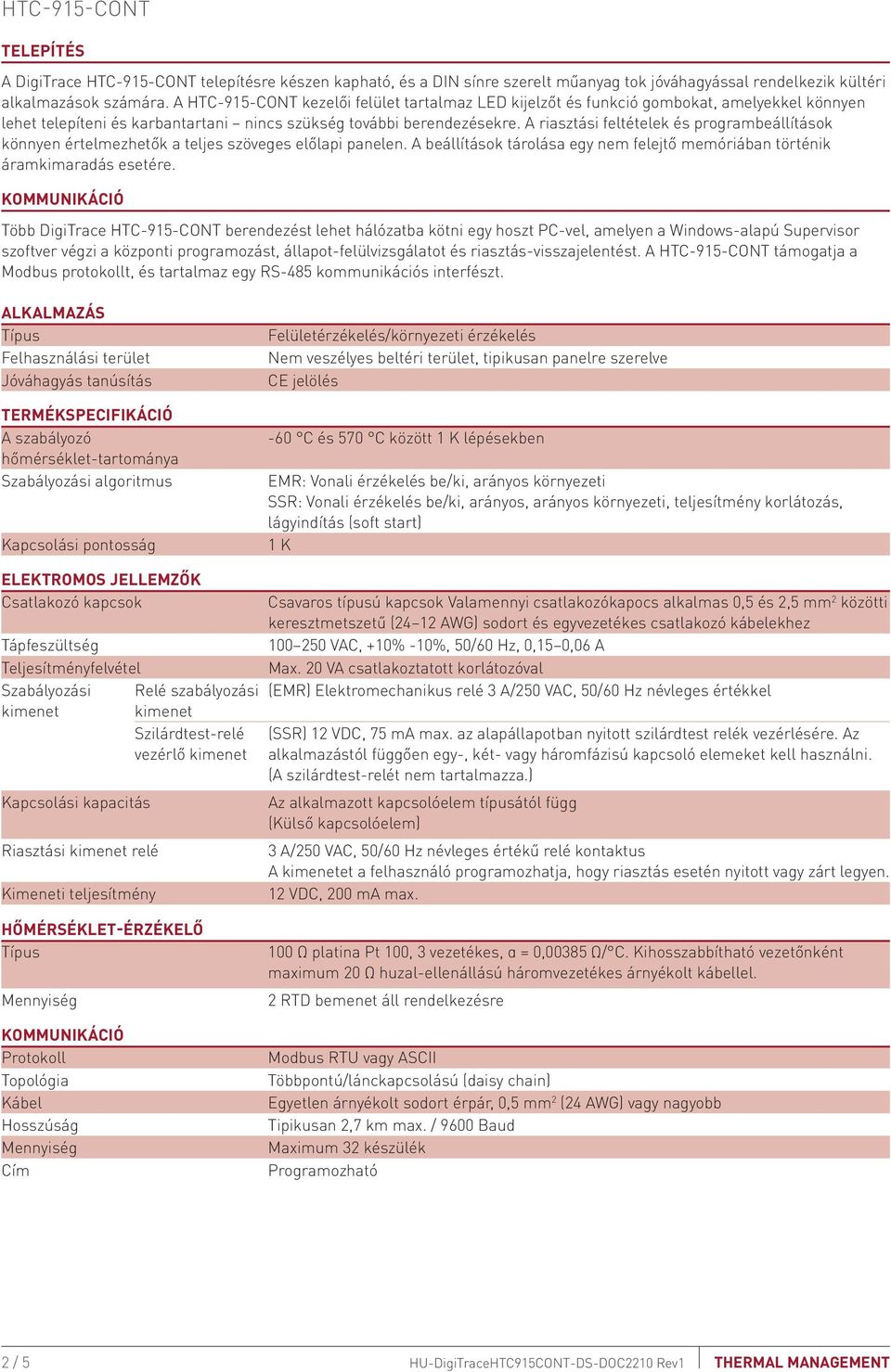

2 Telepítés A DigiTrace HTC-915-CONT telepítésre készen kapható, és a DIN sínre szerelt műanyag tok jóváhagyással rendelkezik kültéri alkalmazások számára. A HTC-915-CONT kezelői felület tartalmaz LED kijelzőt és funkció gombokat, amelyekkel könnyen lehet telepíteni és karbantartani nincs szükség további berendezésekre. A riasztási feltételek és programbeállítások könnyen értelmezhetők a teljes szöveges előlapi panelen. A beállítások tárolása egy nem felejtő memóriában történik áramkimaradás esetére. Kommunikáció Több DigiTrace HTC-915-CONT berendezést lehet hálózatba kötni egy hoszt PC-vel, amelyen a Windows-alapú Supervisor szoftver végzi a központi programozást, állapot-felülvizsgálatot és riasztás-visszajelentést. A HTC-915-CONT támogatja a Modbus protokollt, és tartalmaz egy RS-485 kommunikációs interfészt. Alkalmazás Típus Felhasználási terület Jóváhagyás tanúsítás Termékspecifikáció A szabályozó hőmérséklet-tartománya Szabályozási algoritmus Kapcsolási pontosság Felületérzékelés/környezeti érzékelés Nem veszélyes beltéri terület, tipikusan panelre szerelve CE jelölés -60 C és 570 C között 1 K lépésekben EMR: Vonali érzékelés be/ki, arányos környezeti SSR: Vonali érzékelés be/ki, arányos, arányos környezeti, teljesítmény korlátozás, lágyindítás (soft start) 1 K Elektromos jellemzők Csatlakozó kapcsok Tápfeszültség Teljesítményfelvétel Szabályozási Relé szabályozási kimenet kimenet Szilárdtest-relé vezérlő kimenet Kapcsolási kapacitás Riasztási kimenet relé Kimeneti teljesítmény Csavaros típusú kapcsok Valamennyi csatlakozókapocs alkalmas 0,5 és 2,5 mm 2 közötti keresztmetszetű (24 12 AWG) sodort és egyvezetékes csatlakozó kábelekhez VAC, +10% -10%, 50/60 Hz, 0,15 0,06 A Max. 20 VA csatlakoztatott korlátozóval (EMR) Elektromechanikus relé 3 A/250 VAC, 50/60 Hz névleges értékkel (SSR) 12 VDC, 75 ma max. az alapállapotban nyitott szilárdtest relék vezérlésére. Az alkalmazástól függően egy-, két- vagy háromfázisú kapcsoló elemeket kell használni. (A szilárdtest-relét nem tartalmazza.) Az alkalmazott kapcsolóelem típusától függ (Külső kapcsolóelem) 3 A/250 VAC, 50/60 Hz névleges értékű relé kontaktus A kimenetet a felhasználó programozhatja, hogy riasztás esetén nyitott vagy zárt legyen. 12 VDC, 200 ma max. Hőmérséklet-érzékelő Típus Mennyiség Kommunikáció Protokoll Topológia Kábel Hosszúság Mennyiség Cím 100 Ω platina Pt 100, 3 vezetékes, α = 0,00385 Ω/ C. Kihosszabbítható vezetőnként maximum 20 Ω huzal-ellenállású háromvezetékes árnyékolt kábellel. 2 RTD bemenet áll rendelkezésre Modbus RTU vagy ASCII Többpontú/lánckapcsolású (daisy chain) Egyetlen árnyékolt sodort érpár, 0,5 mm 2 (24 AWG) vagy nagyobb Tipikusan 2,7 km max. / 9600 Baud Maximum 32 készülék Programozható 2 / 5

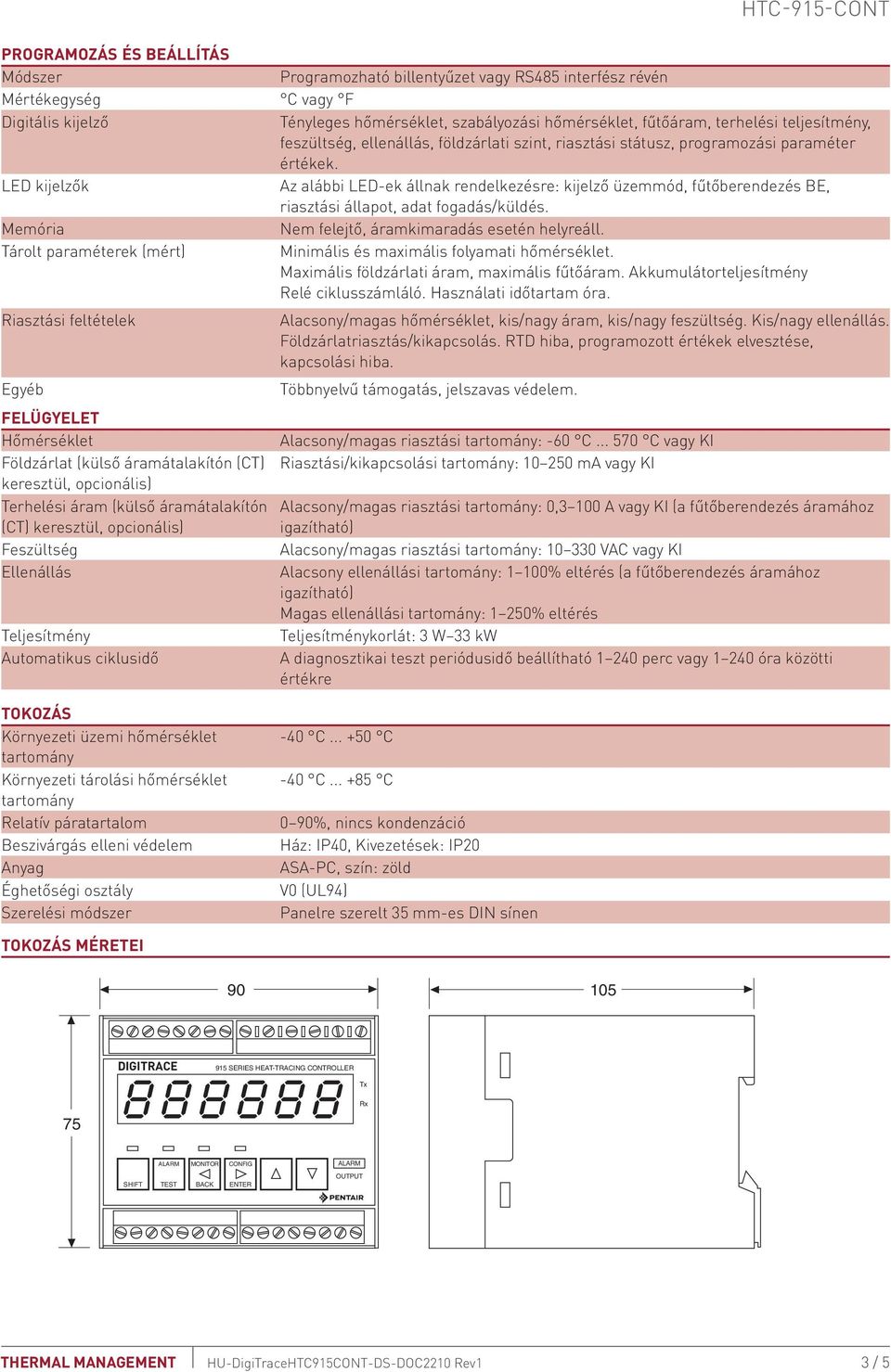

3 Programozás és beállítás Módszer Programozható billentyűzet vagy RS485 interfész révén Mértékegység C vagy F Digitális kijelző Tényleges hőmérséklet, szabályozási hőmérséklet, fűtőáram, terhelési teljesítmény, feszültség, ellenállás, földzárlati szint, riasztási státusz, programozási paraméter értékek. LED kijelzők Az alábbi LED-ek állnak rendelkezésre: kijelző üzemmód, fűtőberendezés BE, riasztási állapot, adat fogadás/küldés. Memória Nem felejtő, áramkimaradás esetén helyreáll. Tárolt paraméterek (mért) Minimális és maximális folyamati hőmérséklet. Maximális földzárlati áram, maximális fűtőáram. Akkumulátorteljesítmény Relé ciklusszámláló. Használati időtartam óra. Riasztási feltételek Alacsony/magas hőmérséklet, kis/nagy áram, kis/nagy feszültség. Kis/nagy ellenállás. Földzárlatriasztás/kikapcsolás. RTD hiba, programozott értékek elvesztése, kapcsolási hiba. Egyéb Többnyelvű támogatás, jelszavas védelem. Felügyelet Hőmérséklet Alacsony/magas riasztási tartomány: -60 C C vagy KI Földzárlat (külső áramátalakítón (CT) Riasztási/kikapcsolási tartomány: ma vagy KI keresztül, opcionális) Terhelési áram (külső áramátalakítón Alacsony/magas riasztási tartomány: 0,3 100 A vagy KI (a fűtőberendezés áramához (CT) keresztül, opcionális) igazítható) Feszültség Alacsony/magas riasztási tartomány: VAC vagy KI Ellenállás Alacsony ellenállási tartomány: 1 100% eltérés (a fűtőberendezés áramához igazítható) Magas ellenállási tartomány: 1 250% eltérés Teljesítmény Teljesítménykorlát: 3 W 33 kw Automatikus ciklusidő A diagnosztikai teszt periódusidő beállítható perc vagy óra közötti értékre Tokozás Környezeti üzemi hőmérséklet tartomány Környezeti tárolási hőmérséklet tartomány Relatív páratartalom Beszivárgás elleni védelem Anyag Éghetőségi osztály Szerelési módszer -40 C C -40 C C 0 90%, nincs kondenzáció Ház: IP40, Kivezetések: IP20 ASA-PC, szín: zöld V0 (UL94) Panelre szerelt 35 mm-es DIN sínen Tokozás méretei DIGITRACE 915 SERIES HEA T -TRACING CONTROLLER Tx 75 ALARM MONI TO R CONFI G ALAR M SHIF T TEST BACK ENTER OUTPU T 3 / 5

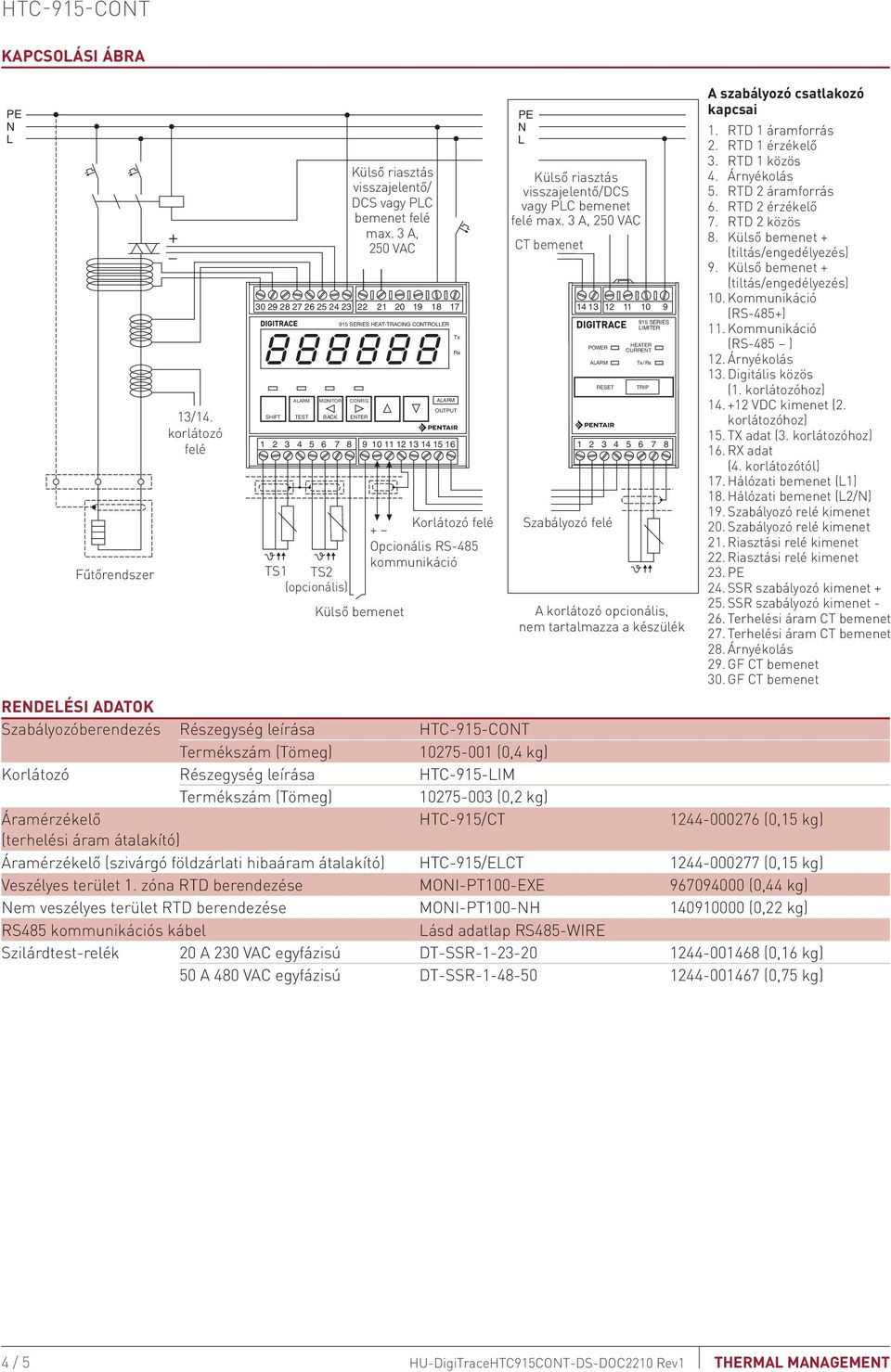

4 Kapcsolási ábra PE N L Fűtőrendszer 13/14. korlátozó felé SERIES HEA T -TRACING CONTROLLER ALARM MONI TO R CONFI G ALAR M OUTPU T SHIF T TEST BACK ENTER TS1 TS2 (opcionális) Külső riasztás visszajelentő/ DCS vagy PLC bemenet felé max. 3 A, 250 VAC Külső bemenet Korlátozó felé + Opcionális RS-485 kommunikáció Tx PE N L Külső riasztás visszajelentő/dcs vagy PLC bemenet felé max. 3 A, 250 VAC CT bemenet POWER ALARM RESET Szabályozó felé HEATER CURRENT 915 SERIES LIMITER Tx/ TRIP A korlátozó opcionális, nem tartalmazza a készülék A szabályozó csatlakozó kapcsai 1. RTD 1 áramforrás 2. RTD 1 érzékelő 3. RTD 1 közös 4. Árnyékolás 5. RTD 2 áramforrás 6. RTD 2 érzékelő 7. RTD 2 közös 8. Külső bemenet + (tiltás/engedélyezés) 9. Külső bemenet + (tiltás/engedélyezés) 10. Kommunikáció (RS-485+) 11. Kommunikáció (RS-485 ) 12. Árnyékolás 13. Digitális közös (1. korlátozóhoz) VDC kimenet (2. korlátozóhoz) 15. TX adat (3. korlátozóhoz) 16. RX adat (4. korlátozótól) 17. Hálózati bemenet (L1) 18. Hálózati bemenet (L2/N) 19. Szabályozó relé kimenet 20. Szabályozó relé kimenet 21. Riasztási relé kimenet 22. Riasztási relé kimenet 23. PE 24. SSR szabályozó kimenet SSR szabályozó kimenet Terhelési áram CT bemenet 27. Terhelési áram CT bemenet 28. Árnyékolás 29. GF CT bemenet 30. GF CT bemenet Rendelési adatok Szabályozóberendezés Részegység leírása HTC-915-CONT Termékszám (Tömeg) (0,4 kg) Korlátozó Részegység leírása HTC-915-LIM Termékszám (Tömeg) (0,2 kg) Áramérzékelő HTC-915/CT (0,15 kg) (terhelési áram átalakító) Áramérzékelő (szivárgó földzárlati hibaáram átalakító) HTC-915/ELCT (0,15 kg) Veszélyes terület 1. zóna RTD berendezése MONI-PT100-EXE (0,44 kg) Nem veszélyes terület RTD berendezése MONI-PT100-NH (0,22 kg) RS485 kommunikációs kábel Lásd adatlap RS485-WIRE Szilárdtest-relék 20 A 230 VAC egyfázisú DT-SSR (0,16 kg) 50 A 480 VAC egyfázisú DT-SSR (0,75 kg) 4 / 5

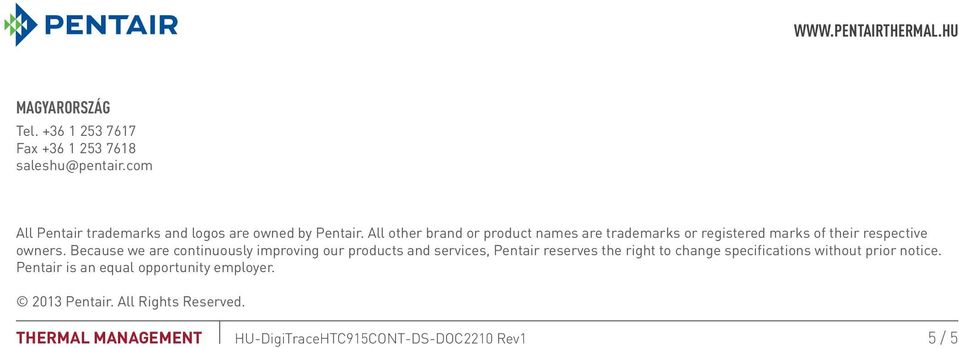

5 Magyarország Tel Fax saleshu@pentair.com All Pentair trademarks and logos are owned by Pentair. All other brand or product names are trademarks or registered marks of their respective owners. Because we are continuously improving our products and services, Pentair reserves the right to change specifications without prior notice. Pentair is an equal opportunity employer Pentair. All Rights Reserved. 5 / 5
