Használati és beszerelési útmutató főzőlaphoz

Átírás

1 Használati és beszerelési útmutató főzőlaphoz

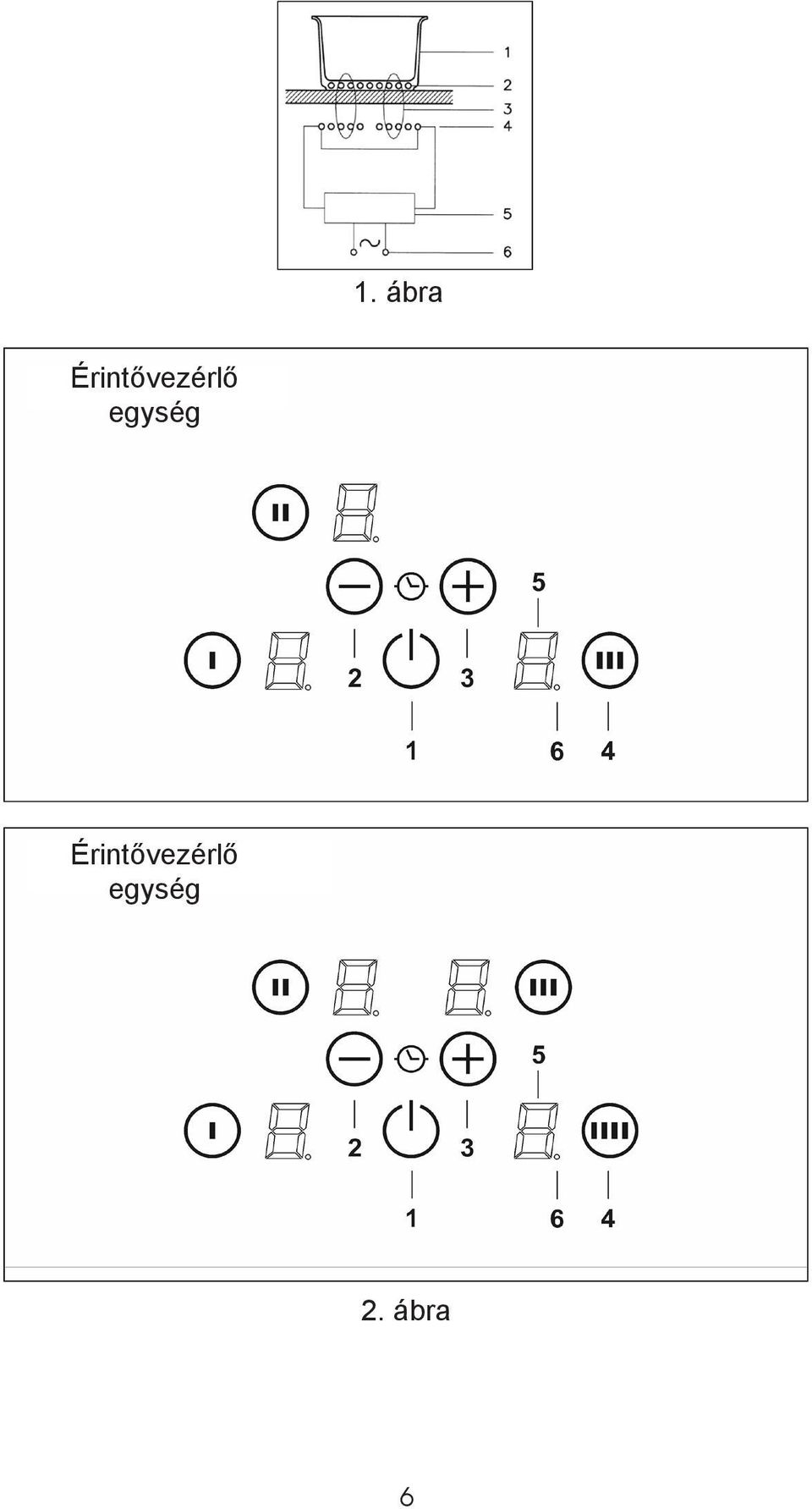

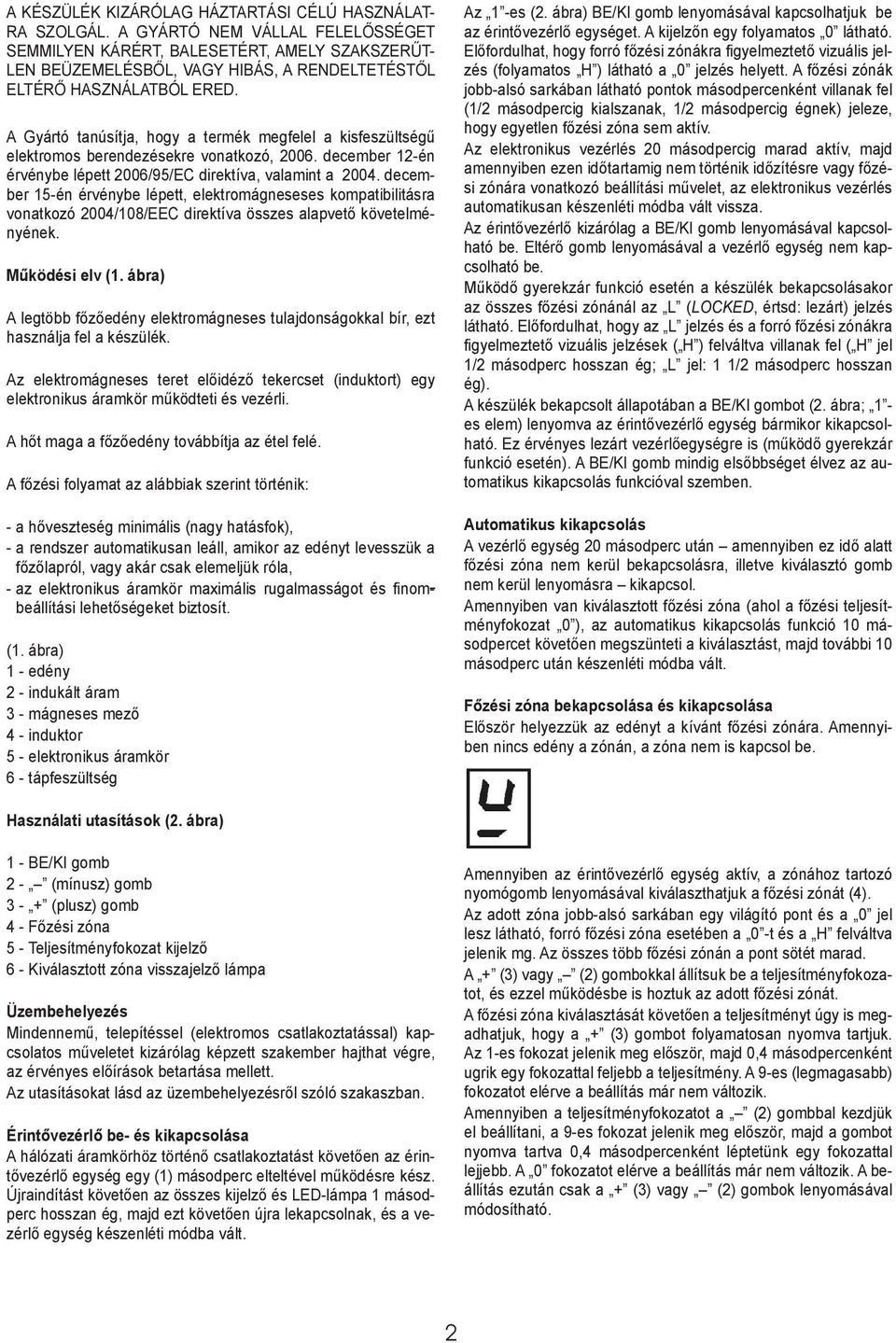

2 A készülék kizárólag háztartási célú használatra szolgál. A Gyártó nem vállal felelősséget semmilyen kárért, balesetért, amely szakszerűtlen beüzemelésből, vagy hibás, a rendeltetéstől eltérő használatból ered. A Gyártó tanúsítja, hogy a termék megfelel a kisfeszültségű elektromos berendezésekre vonatkozó, december 12-én érvénybe lépett 2006/95/EC direktíva, valamint a december 15-én érvénybe lépett, elektromágneseses kompatibilitásra vonatkozó 2004/108/EEC direktíva összes alapvető követelményének. Működési elv (1. ábra) A legtöbb főzőedény elektromágneses tulajdonságokkal bír, ezt használja fel a készülék. Az elektromágneses teret előidéző tekercset (induktort) egy elektronikus áramkör működteti és vezérli. A hőt maga a főzőedény továbbítja az étel felé. A főzési folyamat az alábbiak szerint történik: - a hőveszteség minimális (nagy hatásfok), - a rendszer automatikusan leáll, amikor az edényt levesszük a főzőlapról, vagy akár csak elemeljük róla, - az elektronikus áramkör maximális rugalmasságot és finombeállítási lehetőségeket biztosít. (1. ábra) 1 - edény 2 - indukált áram 3 - mágneses mező 4 - induktor 5 - elektronikus áramkör 6 - tápfeszültség Az 1 -es (2. ábra) BE/KI gomb lenyomásával kapcsolhatjuk be az érintővezérlő egységet. A kijelzőn egy folyamatos 0 látható. Előfordulhat, hogy forró főzési zónákra figyelmeztető vizuális jelzés (folyamatos H ) látható a 0 jelzés helyett. A főzési zónák jobb-alsó sarkában látható pontok másodpercenként villanak fel (1/2 másodpercig kialszanak, 1/2 másodpercig égnek) jeleze, hogy egyetlen főzési zóna sem aktív. Az elektronikus vezérlés 20 másodpercig marad aktív, majd amennyiben ezen időtartamig nem történik időzítésre vagy főzési zónára vonatkozó beállítási művelet, az elektronikus vezérlés automatikusan készenléti módba vált vissza. Az érintővezérlő kizárólag a BE/KI gomb lenyomásával kapcsolható be. Eltérő gomb lenyomásával a vezérlő egység nem kapcsolható be. Működő gyerekzár funkció esetén a készülék bekapcsolásakor az összes főzési zónánál az L (LOCKED, értsd: lezárt) jelzés látható. Előfordulhat, hogy az L jelzés és a forró főzési zónákra figyelmeztető vizuális jelzések ( H ) felváltva villanak fel ( H jel 1/2 másodperc hosszan ég; L jel: 1 1/2 másodperc hosszan ég). A készülék bekapcsolt állapotában a BE/KI gombot (2. ábra; 1 - es elem) lenyomva az érintővezérlő egység bármikor kikapcsolható. Ez érvényes lezárt vezérlőegységre is (működő gyerekzár funkció esetén). A BE/KI gomb mindig elsőbbséget élvez az automatikus kikapcsolás funkcióval szemben. Automatikus kikapcsolás A vezérlő egység 20 másodperc után amennyiben ez idő alatt főzési zóna nem kerül bekapcsolásra, illetve kiválasztó gomb nem kerül lenyomásra kikapcsol. Amennyiben van kiválasztott főzési zóna (ahol a főzési teljesítményfokozat 0 ), az automatikus kikapcsolás funkció 10 másodpercet követően megszünteti a kiválasztást, majd további 10 másodperc után készenléti módba vált. Főzési zóna bekapcsolása és kikapcsolása Először helyezzük az edényt a kívánt főzési zónára. Amennyiben nincs edény a zónán, a zóna nem is kapcsol be. Használati utasítások (2. ábra) 1 - BE/KI gomb 2 - (mínusz) gomb (plusz) gomb 4 - Főzési zóna 5 - Teljesítményfokozat kijelző 6 - Kiválasztott zóna visszajelző lámpa Üzembehelyezés Mindennemű, telepítéssel (elektromos csatlakoztatással) kapcsolatos műveletet kizárólag képzett szakember hajthat végre, az érvényes előírások betartása mellett. Az utasításokat lásd az üzembehelyezésről szóló szakaszban. Érintővezérlő be- és kikapcsolása A hálózati áramkörhöz történő csatlakoztatást követően az érintővezérlő egység egy (1) másodperc elteltével működésre kész. Újraindítást követően az összes kijelző és LED-lámpa 1 másodperc hosszan ég, majd ezt követően újra lekapcsolnak, és a vezérlő egység készenléti módba vált. Amennyiben az érintővezérlő egység aktív, a zónához tartozó nyomógomb lenyomásával kiválaszthatjuk a főzési zónát (4). Az adott zóna jobb-alsó sarkában egy világító pont és a 0 jel lesz látható, forró főzési zóna esetében a 0 -t és a H felváltva jelenik mg. Az összes több főzési zónán a pont sötét marad. A + (3) vagy (2) gombokkal állítsuk be a teljesítményfokozatot, és ezzel működésbe is hoztuk az adott főzési zónát. A főzési zóna kiválasztását követően a teljesítményt úgy is megadhatjuk, hogy a + (3) gombot folyamatosan nyomva tartjuk. Az 1-es fokozat jelenik meg először, majd 0,4 másodpercenként ugrik egy fokozattal feljebb a teljesítmény. A 9-es (legmagasabb) fokozatot elérve a beállítás már nem változik. Amennyiben a teljesítményfokozatot a (2) gombbal kezdjük el beállítani, a 9-es fokozat jelenik meg először, majd a gombot nyomva tartva 0,4 másodpercenként léptetünk egy fokozattal lejjebb. A 0 fokozatot elérve a beállítás már nem változik. A beállítás ezután csak a + (3) vagy (2) gombok lenyomásával módosítható. 2

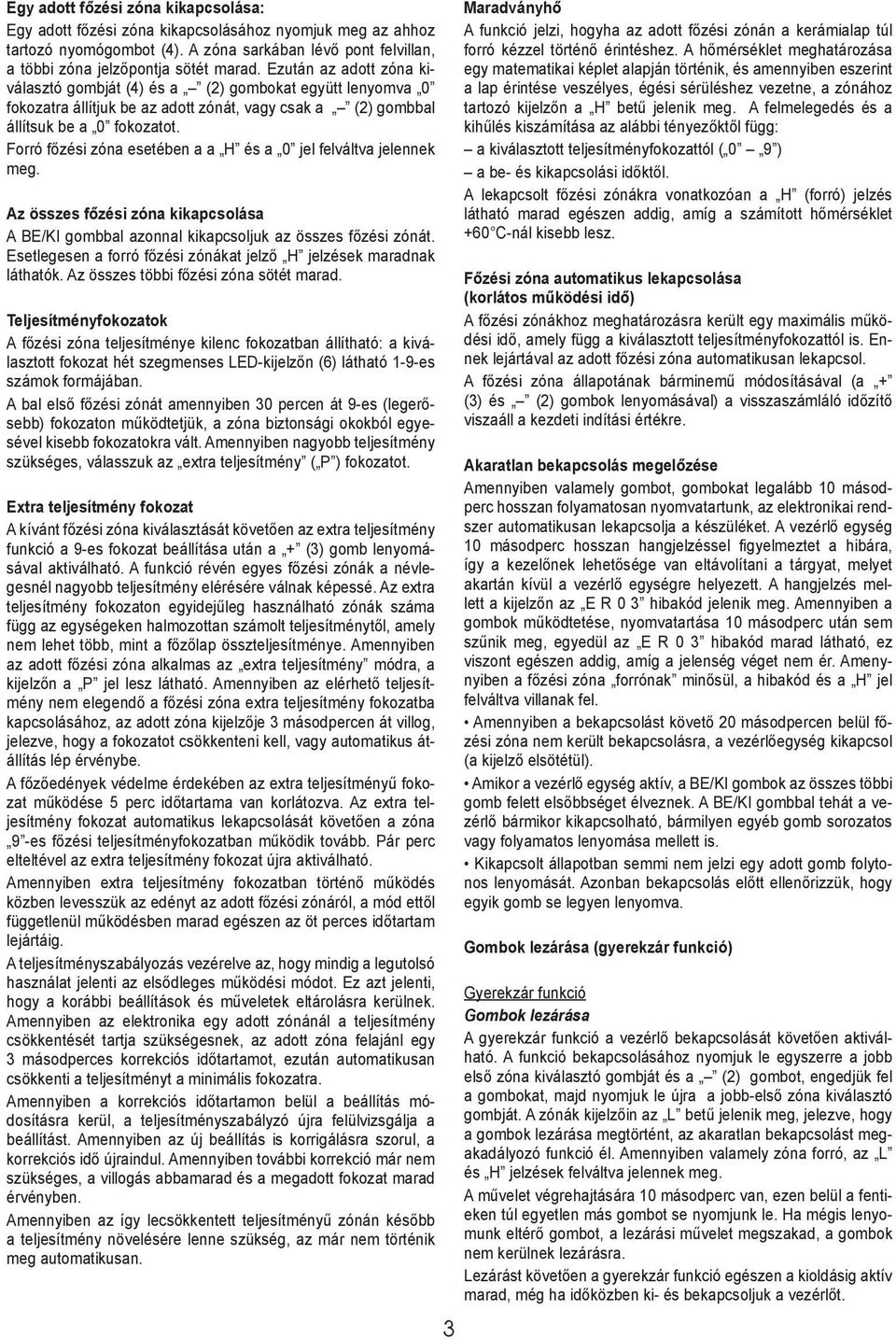

3 Egy adott főzési zóna kikapcsolása: Egy adott főzési zóna kikapcsolásához nyomjuk meg az ahhoz tartozó nyomógombot (4). A zóna sarkában lévő pont felvillan, a többi zóna jelzőpontja sötét marad. Ezután az adott zóna kiválasztó gombját (4) és a (2) gombokat együtt lenyomva 0 fokozatra állítjuk be az adott zónát, vagy csak a (2) gombbal állítsuk be a 0 fokozatot. Forró főzési zóna esetében a a H és a 0 jel felváltva jelennek meg. Az összes főzési zóna kikapcsolása A BE/KI gombbal azonnal kikapcsoljuk az összes főzési zónát. Esetlegesen a forró főzési zónákat jelző H jelzések maradnak láthatók. Az összes többi főzési zóna sötét marad. Teljesítményfokozatok A főzési zóna teljesítménye kilenc fokozatban állítható: a kiválasztott fokozat hét szegmenses LED-kijelzőn (6) látható 1-9-es számok formájában. A bal első főzési zónát amennyiben 30 percen át 9-es (legerősebb) fokozaton működtetjük, a zóna biztonsági okokból egyesével kisebb fokozatokra vált. Amennyiben nagyobb teljesítmény szükséges, válasszuk az extra teljesítmény ( P ) fokozatot. Extra teljesítmény fokozat A kívánt főzési zóna kiválasztását követően az extra teljesítmény funkció a 9-es fokozat beállítása után a + (3) gomb lenyomásával aktiválható. A funkció révén egyes főzési zónák a névlegesnél nagyobb teljesítmény elérésére válnak képessé. Az extra teljesítmény fokozaton egyidejűleg használható zónák száma függ az egységeken halmozottan számolt teljesítménytől, amely nem lehet több, mint a főzőlap összteljesítménye. Amennyiben az adott főzési zóna alkalmas az extra teljesítmény módra, a kijelzőn a P jel lesz látható. Amennyiben az elérhető teljesítmény nem elegendő a főzési zóna extra teljesítmény fokozatba kapcsolásához, az adott zóna kijelzője 3 másodpercen át villog, jelezve, hogy a fokozatot csökkenteni kell, vagy automatikus átállítás lép érvénybe. A főzőedények védelme érdekében az extra teljesítményű fokozat működése 5 perc időtartama van korlátozva. Az extra teljesítmény fokozat automatikus lekapcsolását követően a zóna 9 -es főzési teljesítményfokozatban működik tovább. Pár perc elteltével az extra teljesítmény fokozat újra aktiválható. Amennyiben extra teljesítmény fokozatban történő működés közben levesszük az edényt az adott főzési zónáról, a mód ettől függetlenül működésben marad egészen az öt perces időtartam lejártáig. A teljesítményszabályozás vezérelve az, hogy mindig a legutolsó használat jelenti az elsődleges működési módot. Ez azt jelenti, hogy a korábbi beállítások és műveletek eltárolásra kerülnek. Amennyiben az elektronika egy adott zónánál a teljesítmény csökkentését tartja szükségesnek, az adott zóna felajánl egy 3 másodperces korrekciós időtartamot, ezután automatikusan csökkenti a teljesítményt a minimális fokozatra. Amennyiben a korrekciós időtartamon belül a beállítás módosításra kerül, a teljesítményszabályzó újra felülvizsgálja a beállítást. Amennyiben az új beállítás is korrigálásra szorul, a korrekciós idő újraindul. Amennyiben további korrekció már nem szükséges, a villogás abbamarad és a megadott fokozat marad érvényben. Amennyiben az így lecsökkentett teljesítményű zónán később a teljesítmény növelésére lenne szükség, az már nem történik meg automatikusan. 3 Maradványhő A funkció jelzi, hogyha az adott főzési zónán a kerámialap túl forró kézzel történő érintéshez. A hőmérséklet meghatározása egy matematikai képlet alapján történik, és amennyiben eszerint a lap érintése veszélyes, égési sérüléshez vezetne, a zónához tartozó kijelzőn a H betű jelenik meg. A felmelegedés és a kihűlés kiszámítása az alábbi tényezőktől függ: a kiválasztott teljesítményfokozattól ( 0 9 ) a be- és kikapcsolási időktől. A lekapcsolt főzési zónákra vonatkozóan a H (forró) jelzés látható marad egészen addig, amíg a számított hőmérséklet +60 C-nál kisebb lesz. Főzési zóna automatikus lekapcsolása (korlátos működési idő) A főzési zónákhoz meghatározásra került egy maximális működési idő, amely függ a kiválasztott teljesítményfokozattól is. Ennek lejártával az adott főzési zóna automatikusan lekapcsol. A főzési zóna állapotának bárminemű módosításával (a + (3) és (2) gombok lenyomásával) a visszaszámláló időzítő viszaáll a kezdeti indítási értékre. Akaratlan bekapcsolás megelőzése Amennyiben valamely gombot, gombokat legalább 10 másodperc hosszan folyamatosan nyomvatartunk, az elektronikai rendszer automatikusan lekapcsolja a készüléket. A vezérlő egység 10 másodperc hosszan hangjelzéssel figyelmeztet a hibára, így a kezelőnek lehetősége van eltávolítani a tárgyat, melyet akartán kívül a vezérlő egységre helyezett. A hangjelzés mellett a kijelzőn az E R 0 3 hibakód jelenik meg. Amennyiben a gombok működtetése, nyomvatartása 10 másodperc után sem szűnik meg, egyedül az E R 0 3 hibakód marad látható, ez viszont egészen addig, amíg a jelenség véget nem ér. Amenynyiben a főzési zóna forrónak minősül, a hibakód és a H jel felváltva villanak fel. Amennyiben a bekapcsolást követő 20 másodpercen belül főzési zóna nem került bekapcsolásra, a vezérlőegység kikapcsol (a kijelző elsötétül). Amikor a vezérlő egység aktív, a BE/KI gombok az összes többi gomb felett elsőbbséget élveznek. A BE/KI gombbal tehát a vezérlő bármikor kikapcsolható, bármilyen egyéb gomb sorozatos vagy folyamatos lenyomása mellett is. Kikapcsolt állapotban semmi nem jelzi egy adott gomb folytonos lenyomását. Azonban bekapcsolás előtt ellenőrizzük, hogy egyik gomb se legyen lenyomva. Gombok lezárása (gyerekzár funkció) Gyerekzár funkció Gombok lezárása A gyerekzár funkció a vezérlő bekapcsolását követően aktiválható. A funkció bekapcsolásához nyomjuk le egyszerre a jobb első zóna kiválasztó gombját és a (2) gombot, engedjük fel a gombokat, majd nyomjuk le újra a jobb-első zóna kiválasztó gombját. A zónák kijelzőin az L betű jelenik meg, jelezve, hogy a gombok lezárása megtörtént, az akaratlan bekapcsolást megakadályozó funkció él. Amennyiben valamely zóna forró, az L és H jelzések felváltva jelennek meg. A művelet végrehajtására 10 másodperc van, ezen belül a fentieken túl egyetlen más gombot se nyomjunk le. Ha mégis lenyomunk eltérő gombot, a lezárási művelet megszakad, a gombok nem kerülnek lezárásra. Lezárást követően a gyerekzár funkció egészen a kioldásig aktív marad, még ha időközben ki- és bekapcsoljuk a vezérlőt.

4 A vezérlő újraindítása (pl. egy feszültségesés következtében) sem kapcsolja ki a gyerekzár funkciót. Gombok kioldása főzés megkezdéséhez A kioldáshoz nyomjuk le egyszerre a jobb-első zóna kiválasztó gombját és a (2) gombot. Az L jelzés eltűnik a kijelzőről, ehelyett a 0 érték lesz látható, valamint a jelzőpontok villogni kezdenek. Amennyiben valamely zóna forró volna, a H jelenik meg a 0 helyett. A vezérlő kikapcsolása után a gyerekzár funkció újra aktiválódik. Gyerekzár funkció kikapcsolása A vezérlő bekapcsolását követően a gyerekzár funkció kikapcsolható. Ehhez először nyomjuk le egyszerre a jobb-első zóna kiválasztó gombját és a (2) gombot, majd engedjük fel ezeket, és nyomjuk le csak a (2) gombot. Ha a fenti műveleteket 10 másodpercen belül a megfelelő sorrendben hajtottuk végre, a gyerekzár funkció kikapcsol, maga a vezérlő pedig lekapcsol. Eltérő esetben a művelet sikertelennek minősül, és a gyerekzár aktív marad, és a vezérlő 20 másodpercen belül kikapcsol. A BE/ KI gombot újra lenyomva az összes kijelzőn a 0 jel lesz látható, a jelzőpontok villognak, és a főzőlap készen áll a főzésre. Amennyiben valamely zóna forró volna, a H és a 0 felváltva villanak fel. Hangjelzés (berregő) A vezérlő egység használatakor az alábbi műveletek váltanak ki hangjelzést: gomb lenyomását jelző szokásos rövid sípszó; hosszabb, szaggatott hang valamely gomb, gombok 10 másodpercnél hosszabb lenyomása esetén; időzítő lejárata. Időzítő funkció (opcionális) Kétféle időzítő funkció áll rendelkezésre: független időzítő 1-99 perc közötti tartományban: Időzített hangjelzés. Ez a funkció kizárólag akkor indítható, amikor egyik főzési zóna sincs működésben, vagyis főzés nincs folyamatban. főzési zóna időzítő 1-99 perc közötti tartományban: A funkció csak akkor indítható, amikor valamelyik zóna működik (teljesítményfokozat > 0; jelző pont ég). Időzített hangjelzés, a négy főzés zóna lekapcsolása szabadon programozható. Visszaszámláló időzítő (független): Amennyiben a vezérlő egység be van kapcsolva és egyetlen főzési zóna sem működik, a független időzítő a + (3) és (2) gombok együttes lenyomásával indítható. A 0-99 perc közötti tartományban állíthatjuk be az időtartamot percenkénti léptetéssel, a + (3) gombbal 1-től felfelé egészen 99-ig, a (2) gombbal pedig 99-től lefelé egészen 0-ig. A + (3) vagy (2) gombokat nyomva tartva a léptetés felgyorsul, és ekkor a gombnyomást hangjelzés sem kíséri. Amennyiben a + (3) vagy (2) gombot időközben elengedjük, a léptetés kis sebességgel folytatódik tovább. A beállítás történhet a + (3) és (2) gombok folyamatos nyomva tartása mellett, vagy egyenkénti gombnyomással (hangjelzéssel). A beállítás után a számláló a megadott időtartamtól elkezd visszafelé számlálni. Amikor a megadott időtartam letelt, hangjelzés figyelmeztet és az időzítő kijelző villogni kezd. A hangjelzés és a villogás megszűnik: két perc elteltével és/vagy bármely gomb lenyomásával. Ekkor az időzítő kijelző már villog tovább és a kijelző kialszik. Időzítő átállítása/leállítása A + (3) és (2) gombok együttes lenyomásával az időzítőt bármikor módosíthatjuk vagy leállíthatjuk. A (2) gombbal a számlálót nulla értékig csökkentve az időzítőt kikapcsoljuk. Az időzítő kijelzője még 6 másodpercen át mutatja a 0 értéket, majd kikapcsol. Amennyiben a vezérlőt a BE/KI gombbal kikapcsoljuk, a független időzítő is leáll. Főzési zóna időzítő beállítása A vezérlő egység bekapcsolásával lehetőség nyílik minden egyes főzési zónára külön vonatkozó időzítő bekapcsolására. Válasszuk ki a főzési zónát a hozzá tartozó zóna kiválasztó gombbal (4), adjuk meg a kívánt teljesítményfokozatot, majd nyomjuk le egyszerre a + (3) és (2) gombokat. Ezután az időzítőt beállíthatjuk, hogy adott idő elteltével automatikusan lekapcsolja az adott főzési zónát. Az időzítő beállítása alatt a zóna jelzőpontja villog. Amikor a megadott időtartam letelt, hangjelzés figyelmeztet és az időzítő kijelzőjén a 00 jelzés lesz látható, valamint a vonatkozó főzési zóna jelzőpontja villog. Az időzített zóna kikapcsol, és amennyiben forró, a kijelzőn a H jel lesz látható, eltérő esetben a kijelzőjén csak egy vonal jelenik meg. A hangjelzés és az időzítő LED-lámpájának villogása megszűnik: két perc elteltével és/vagy bármely gomb lenyomásával. A főzési zóna időzítő működése hasonlít a független időzítő működéséhez. Figyelmeztetések a főzőlap használatakor minden mágnesezhető tárgyat tartsuk távol (bankkártyát, floppy-lemezt, számológépet stb.). ne használjunk alumínium fóliát és ne helyezzünk alumínium fóliába csomagolt ételt közvetlenül a főzőlapra. ne helyezzünk fém tárgyakat, pl. kést, villát, kanalat, fedőt a főzőlap felületére, mivel ezek átforrósodhatnak. amikor teflon edényben, szósz nélkül főzünk, ne lépjük túl az 1-2 perces előmelegítési időt. amikor könnyen odaégő ételt főzünk, kezdjük a főzést kis teljesítményfokozaton, majd lassan, sűrű keverés mellett növeljük a teljesítményt. a főzés végeztével ne bízzuk a lekapcsolást az edény érzékelő funkcióra, manuálisan állítsuk 0 -ra a teljesítményt. amennyiben a főzőlap felülete megsérülne, azonnal áramtalanítsuk a készüléket, ezzel megelőzve egy lehetséges áramütést. a főzőlap tisztításához soha ne használjunk gőztisztítógépet. A készülék nem alkalmas arra, hogy gyermekek valamint testi, szellemi, érzékelőszervi fogyatékkal élő, vagy megfelelő ismeretekkel, tapasztalattal nem bíró személyek használják, kivéve megfelelő felügyelet mellett, illetve ha egy, az ő biztonságukért felelős személytől a készülék használatára vonatkozóan megfelelő utasításokat nem kapnak. gyermekek felügyelet mellett használhatják a készüléket, biztosítandó, hogy a készülékkel ne játszanak. 4

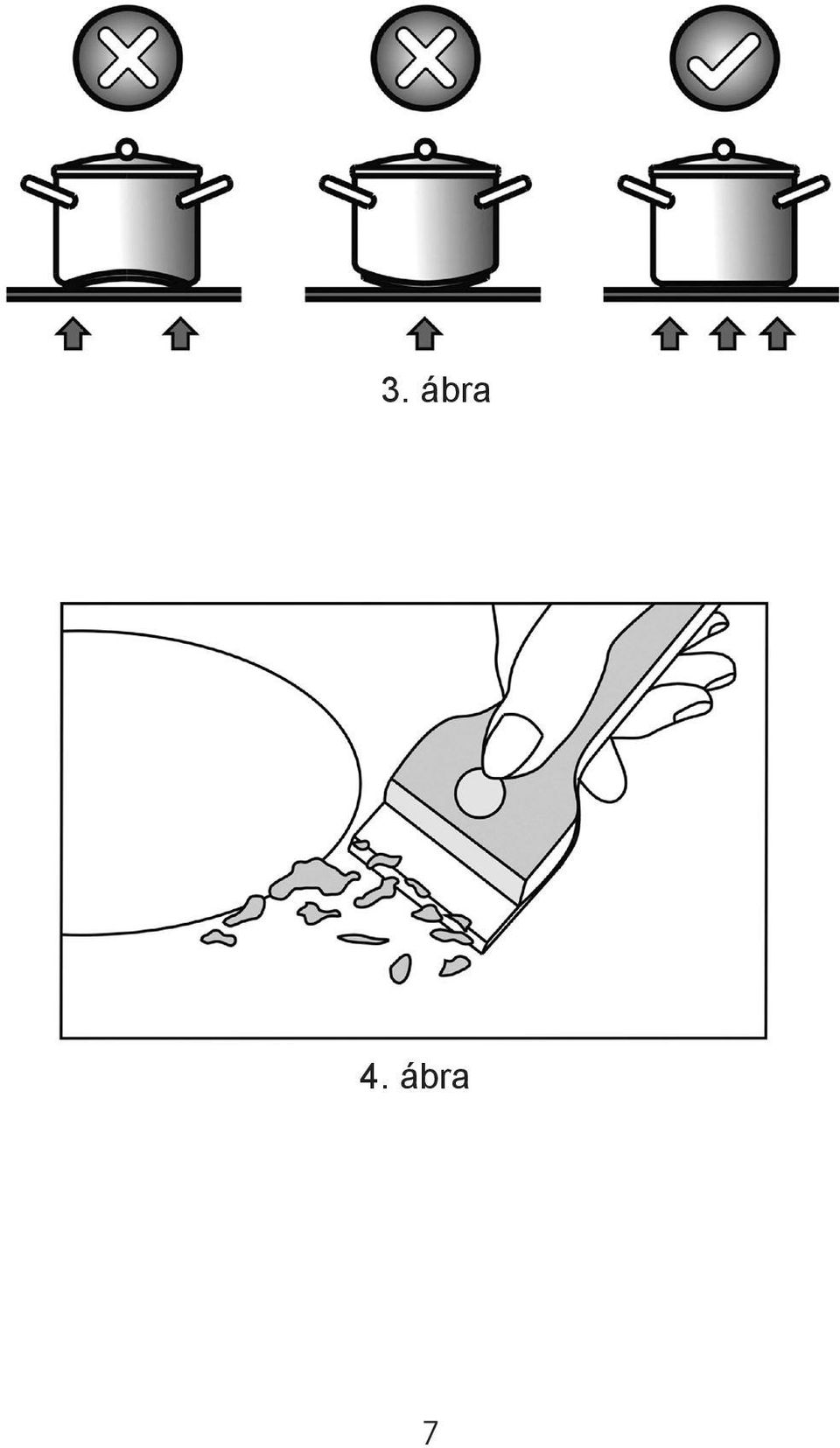

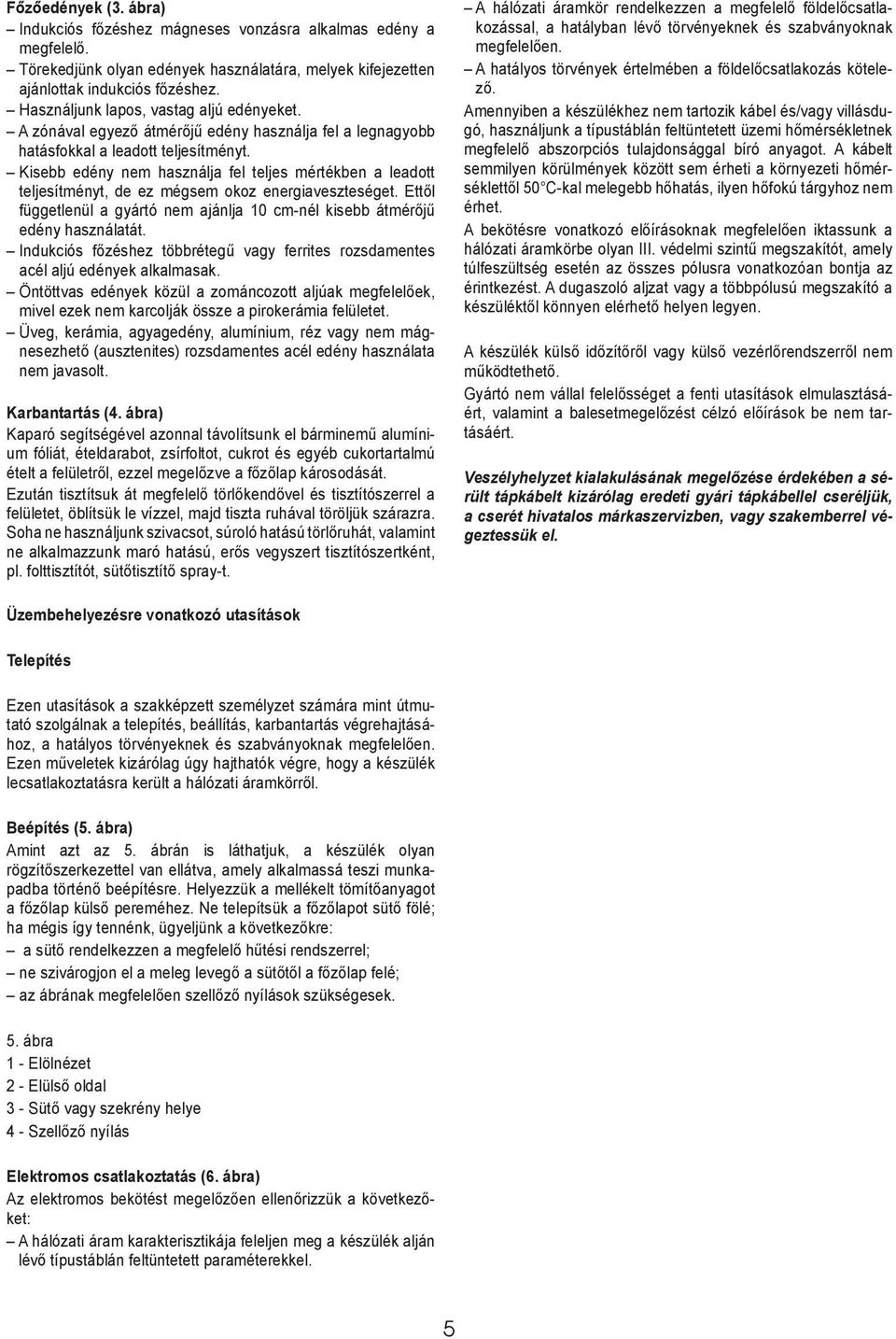

5 Főzőedények (3. ábra) indukciós főzéshez mágneses vonzásra alkalmas edény a megfelelő. törekedjünk olyan edények használatára, melyek kifejezetten ajánlottak indukciós főzéshez. Használjunk lapos, vastag aljú edényeket. a zónával egyező átmérőjű edény használja fel a legnagyobb hatásfokkal a leadott teljesítményt. kisebb edény nem használja fel teljes mértékben a leadott teljesítményt, de ez mégsem okoz energiaveszteséget. Ettől függetlenül a gyártó nem ajánlja 10 cm-nél kisebb átmérőjű edény használatát. indukciós főzéshez többrétegű vagy ferrites rozsdamentes acél aljú edények alkalmasak. Öntöttvas edények közül a zománcozott aljúak megfelelőek, mivel ezek nem karcolják össze a pirokerámia felületet. üveg, kerámia, agyagedény, alumínium, réz vagy nem mágnesezhető (ausztenites) rozsdamentes acél edény használata nem javasolt. Karbantartás (4. ábra) Kaparó segítségével azonnal távolítsunk el bárminemű alumínium fóliát, ételdarabot, zsírfoltot, cukrot és egyéb cukortartalmú ételt a felületről, ezzel megelőzve a főzőlap károsodását. Ezután tisztítsuk át megfelelő törlőkendővel és tisztítószerrel a felületet, öblítsük le vízzel, majd tiszta ruhával töröljük szárazra. Soha ne használjunk szivacsot, súroló hatású törlőruhát, valamint ne alkalmazzunk maró hatású, erős vegyszert tisztítószertként, pl. folttisztítót, sütőtisztítő spray-t. a hálózati áramkör rendelkezzen a megfelelő földelő csat lako zással, a hatályban lévő törvényeknek és szabványoknak megfelelően. a hatályos törvények értelmében a földelőcsatlakozás kötelező. Amennyiben a készülékhez nem tartozik kábel és/vagy villásdugó, használjunk a típustáblán feltüntetett üzemi hőmérsékletnek megfelelő abszorpciós tulajdonsággal bíró anyagot. A kábelt semmilyen körülmények között sem érheti a környezeti hőmérséklettől 50 C-kal melegebb hőhatás, ilyen hőfokú tárgyhoz nem érhet. A bekötésre vonatkozó előírásoknak megfelelően iktassunk a hálózati áramkörbe olyan III. védelmi szintű megszakítót, amely túlfeszültség esetén az összes pólusra vonatkozóan bontja az érintkezést. A dugaszoló aljzat vagy a többpólusú megszakító a készüléktől könnyen elérhető helyen legyen. A készülék külső időzítőről vagy külső vezérlőrendszerről nem működtethető. Gyártó nem vállal felelősséget a fenti utasítások elmulasztásáért, valamint a balesetmegelőzést célzó előírások be nem tartásáért. Veszélyhelyzet kialakulásának megelőzése érdekében a sérült tápkábelt kizárólag eredeti gyári tápkábellel cseréljük, a cserét hivatalos márkaszervizben, vagy szakemberrel végeztessük el. Üzembehelyezésre vonatkozó utasítások Telepítés Ezen utasítások a szakképzett személyzet számára mint útmutató szolgálnak a telepítés, beállítás, karbantartás végrehajtásához, a hatályos törvényeknek és szabványoknak megfelelően. Ezen műveletek kizárólag úgy hajthatók végre, hogy a készülék lecsatlakoztatásra került a hálózati áramkörről. Beépítés (5. ábra) Amint azt az 5. ábrán is láthatjuk, a készülék olyan rögzítőszerkezettel van ellátva, amely alkalmassá teszi munkapadba történő beépítésre. Helyezzük a mellékelt tömítőanyagot a főzőlap külső pereméhez. Ne telepítsük a főzőlapot sütő fölé; ha mégis így tennénk, ügyeljünk a következőkre: a sütő rendelkezzen a megfelelő hűtési rendszerrel; ne szivárogjon el a meleg levegő a sütőtől a főzőlap felé; az ábrának megfelelően szellőző nyílások szükségesek. 5. ábra 1 - Elölnézet 2 - Elülső oldal 3 - Sütő vagy szekrény helye 4 - Szellőző nyílás Elektromos csatlakoztatás (6. ábra) Az elektromos bekötést megelőzően ellenőrizzük a következőket: A hálózati áram karakterisztikája feleljen meg a készülék alján lévő típustáblán feltüntetett paraméterekkel. 5

6 1. ábra Érintővezérlő egység Érintővezérlő egység 2. ábra 6

7 3. ábra 4. ábra 7

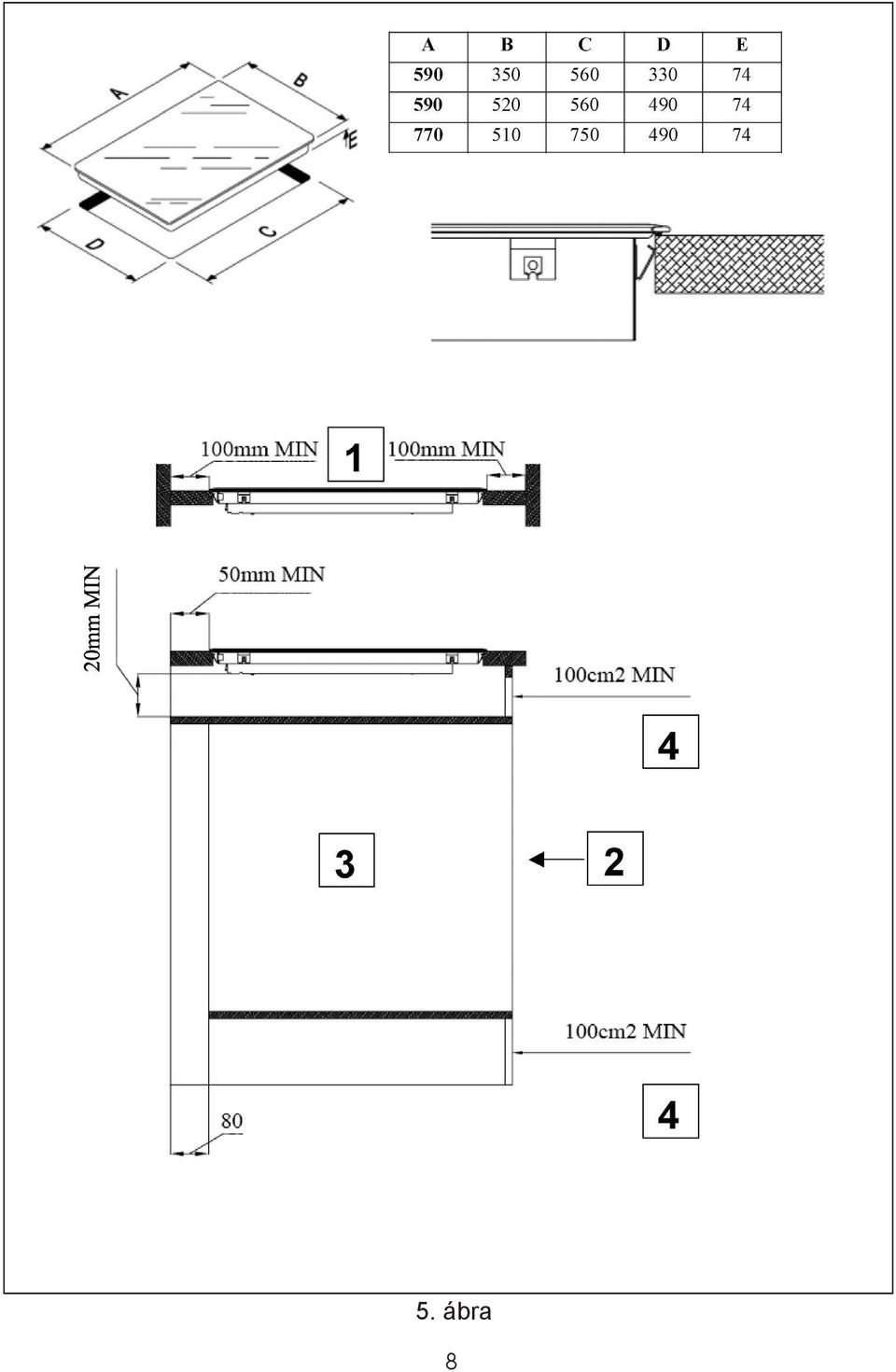

8 5. ábra 8

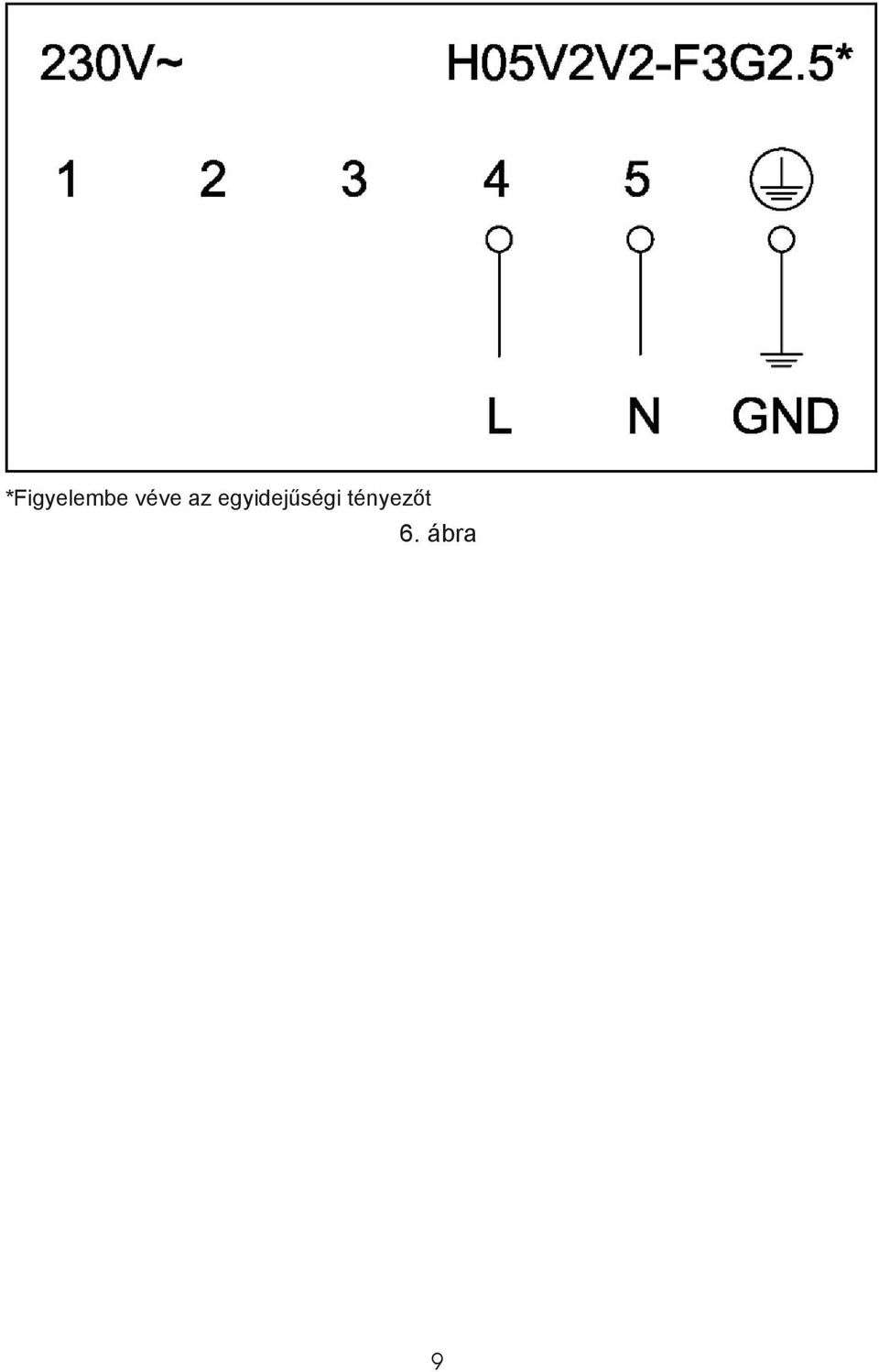

9 *Figyelembe véve az egyidejűségi tényezőt 6. ábra 9
