REN RFU. Kiváló teljesítmény használat során. Belső vibrátorok Külső vibrátorok Frekvencia átalakítók. A Wacker Neuson betontechnikája.

Átírás

1 REN RFU UE Belső vibrátorok Külső vibrátorok Frekvencia átalakítók Kiváló teljesítmény használat során. A Wacker Neuson betontechnikája.

2 Új mérföldkő a feldolgozás minőségében a betonszerkezet építésben. A Wacker Neuson csúcsminősége. SZAKÉRTELEM A LEgFONTOSABBA TÖMÖRÍTVE. Évtizedek óta a Wacker Neuson termékeivel tömörítjük a vasbetont. Megbízható minőség mellett maximálisan védi a dolgozókat. Simon Biermeier Építésvezető, Németország 2_3

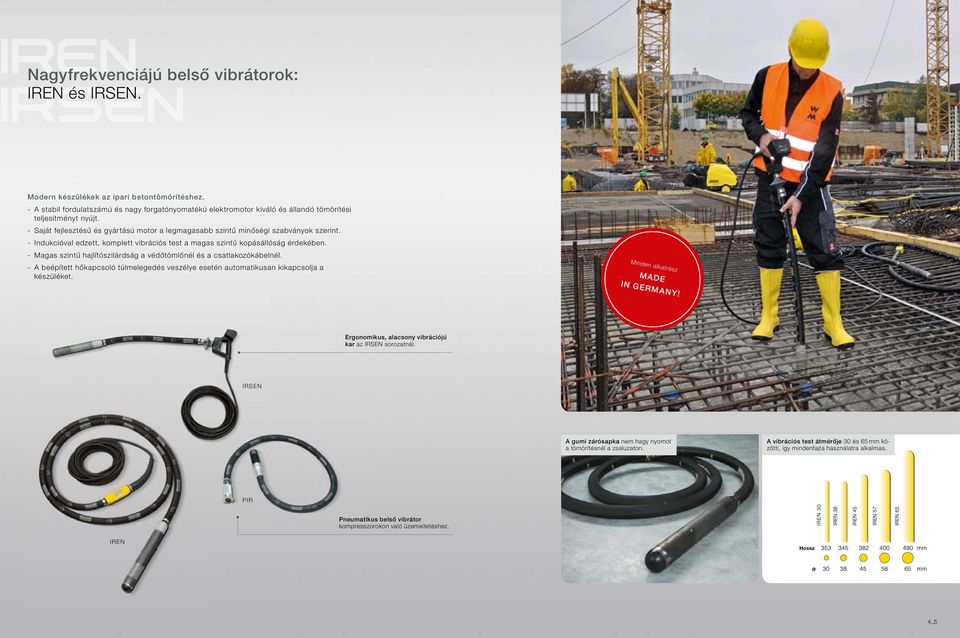

3 REN IREN és IRSEN. Nagyfrekvenciájú belső vibrátorok: Modern készülékek az ipari betontömörítéshez. - A stabil fordulatszámú és nagy forgatónyomatékú elektromotor kiváló és állandó tömörítési teljesítményt nyújt. - Saját fejlesztésű és gyártású motor a legmagasabb szintű minőségi szabványok szerint. - Indukcióval edzett, komplett vibrációs test a magas szintű kopásállóság érdekében. - Magas szintű hajlítószilárdság a védőtömlőnél és a csatlakozókábelnél. - A beépített hőkapcsoló túlmelegedés veszélye esetén automatikusan kikapcsolja a készüléket. Minden alkatrész MADE IN germany! Ergonomikus, alacsony vibrációjú kar az IRSEN sorozatnál. IRSEN A gumi zárósapka nem hagy nyomot a tömörítésnél a zsaluzaton. A vibrációs test átmérője 30 és 65 mm közötti, így mindenfajta használatra alkalmas. PIR Pneumatikus belső vibrátor kompresszorokon való üzemeltetéshez. IREN Hossz 4_5

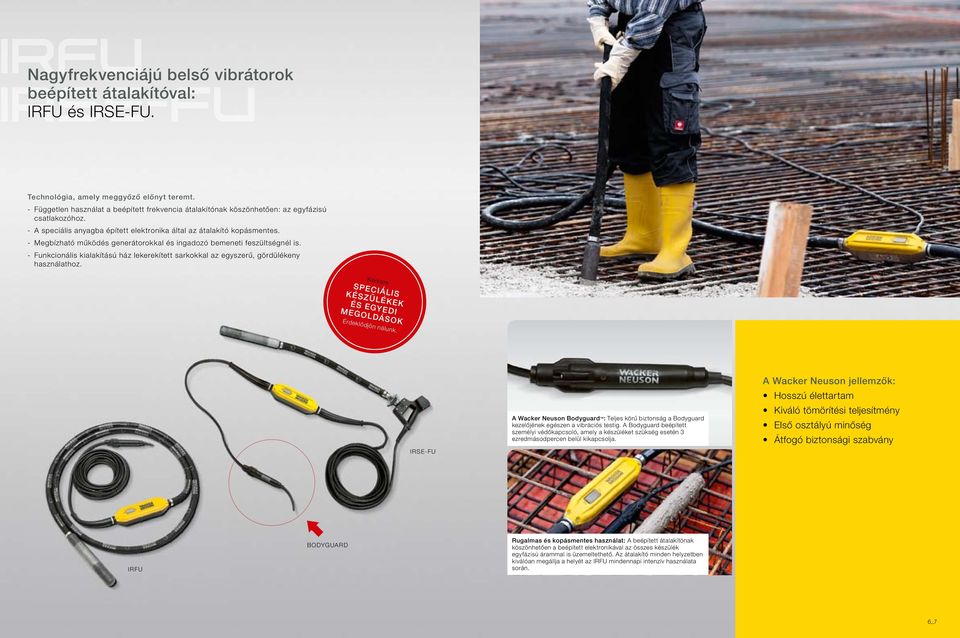

4 Érdeklődjön nálunk. RFU beépített átalakítóval: IRFU és IRSE-FU. Nagyfrekvenciájú belső vibrátorok Technológia, amely meggyőző előnyt teremt. - Független használat a beépített frekvencia átalakítónak köszönhetően: az egyfázisú csatlakozóhoz. - A speciális anyagba épített elektronika által az átalakító kopásmentes. - Megbízható működés generátorokkal és ingadozó bemeneti feszültségnél is. - Funkcionális kialakítású ház lekerekített sarkokkal az egyszerű, gördülékeny használathoz. Kérésre SPECIÁLIS KÉSZÜLÉKEK ÉS EgYEDI MEgOLDÁSOK IRSE-FU A Wacker Neuson Bodyguard : Teljes körű biztonság a Bodyguard kezelőjének egészen a vibrációs testig. A Bodyguard beépített személyi védőkapcsoló, amely a készüléket szükség esetén 3 ezredmásodpercen belül kikapcsolja. A Wacker Neuson jellemzők: Hosszú élettartam Kiváló tömörítési teljesítmény Első osztályú minőség Átfogó biztonsági szabvány IRFU BODYGUARD Rugalmas és kopásmentes használat: A beépített átalakítónak köszönhetően a beépített elektronikával az összes készülék egyfázisú árammal is üzemeltethető. Az átalakító minden helyzetben kiválóan megállja a helyét az IRFU mindennapi intenzív használata során. 6_7

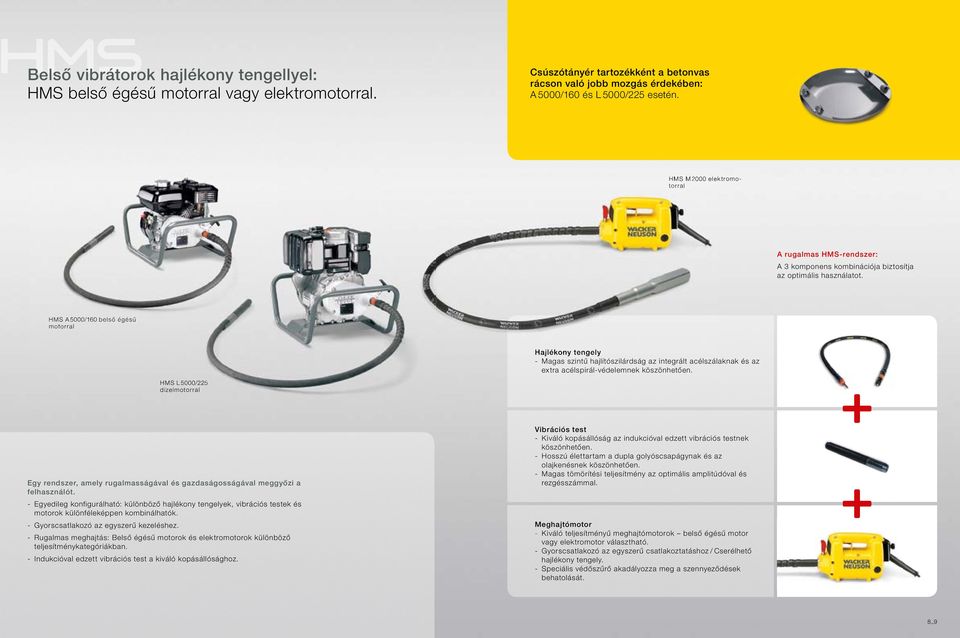

5 MS Belső vibrátorok hajlékony tengellyel: HMS belső égésű motorral vagy elektromotorral. Csúszótányér tartozékként a betonvas rácson való jobb mozgás érdekében: A 5000/160 és L 5000/225 esetén. HMS M 2000 elektromotorral A rugalmas HMS-rendszer: A 3 komponens kombinációja biztosítja az optimális használatot. HMS A 5000/160 belső égésű motorral HMS L 5000/225 dízelmotorral Hajlékony tengely - Magas szintű hajlítószilárdság az integrált acélszálaknak és az extra acélspirál-védelemnek köszönhetően. Egy rendszer, amely rugalmasságával és gazdaságosságával meggyőzi a felhasználót. - Egyedileg konfigurálható: különböző hajlékony tengelyek, vibrációs testek és motorok különféleképpen kombinálhatók. - Gyorscsatlakozó az egyszerű kezeléshez. - Rugalmas meghajtás: Belső égésű motorok és elektromotorok különböző teljesítménykategóriákban. - Indukcióval edzett vibrációs test a kiváló kopásállósághoz. Vibrációs test - Kiváló kopásállóság az indukcióval edzett vibrációs testnek köszönhetően. - Hosszú élettartam a dupla golyóscsapágynak és az olajkenésnek köszönhetően. - Magas tömörítési teljesítmény az optimális amplitúdóval és rezgésszámmal. Meghajtómotor - Kiváló teljesítményű meghajtómotorok belső égésű motor vagy elektromotor választható. - Gyorscsatlakozó az egyszerű csatlakoztatáshoz / Cserélhető hajlékony tengely. - Speciális védőszűrő akadályozza meg a szennyeződések behatolását. 8_9

6 MS Mindegy, hogy belső égésű motor vagy elektromotor: Határozza meg Ön a tökéletes HMS-kombinációt. Belső vibrátor, hajlékonytengely és elektromotor SM 1-E SM 2-E SM 4-E SM 0-S SM 1-S SM 2-S SM 3-S SM 4-S SM 5-S SM 7-S SM 9-S H 25 X X X X X X X X X X X X X X X X X X X X X X X X H 25S X X X X X X X X X X X X X X X X X X X X X X X X H 25HA X X X X X X X X X X X X X X X X X X X X X X X X H 35 X X X X X X X X X H 35S X X X X X X X X X H 35HA X X X X X X X X X H 45 X X X X X X X X X H 45S X X X X X X X X X H 45HA X X X X X X X X X H 50HA X X X X X X X X X H 55 X X X X X X X X X H 65 X X X X X X X X X S = Rövid standard vibrációs test = M 1000 = M 3000 X = Nem engedélyezett HA = Hibrid vibrációs test nagy amplitúdóval = M 2000 = Nem ajánlott Belső vibrátor, hajlékony tengely és belső égésű motor SM 1-E SM 2-E SM 4-E SM 0-S SM 1-S SM 2-S SM 3-S SM 4-S SM 5-S SM 7-S SM 9-S H 25S A 5000/160 X X X X X X X X H 25HA L 5000/225 X X X X X X X X H 35S A 5000/160 X X X H 35HA L 5000/225 X X X H 45S A 5000/160 X X X H 45HA L 5000/225 X X X H 50HA A 5000/160 X X X L 5000/225 X X X H 55 A 5000/160 X X X L 5000/225 X X X H 65 A 5000/160 X X X L 5000/225 X X X S = Rövid standard vibrációs test = Engedélyezett kombináció HA = Hibrid vibrációs test nagy amplitúdóval X = Nem engedélyezett 10_11

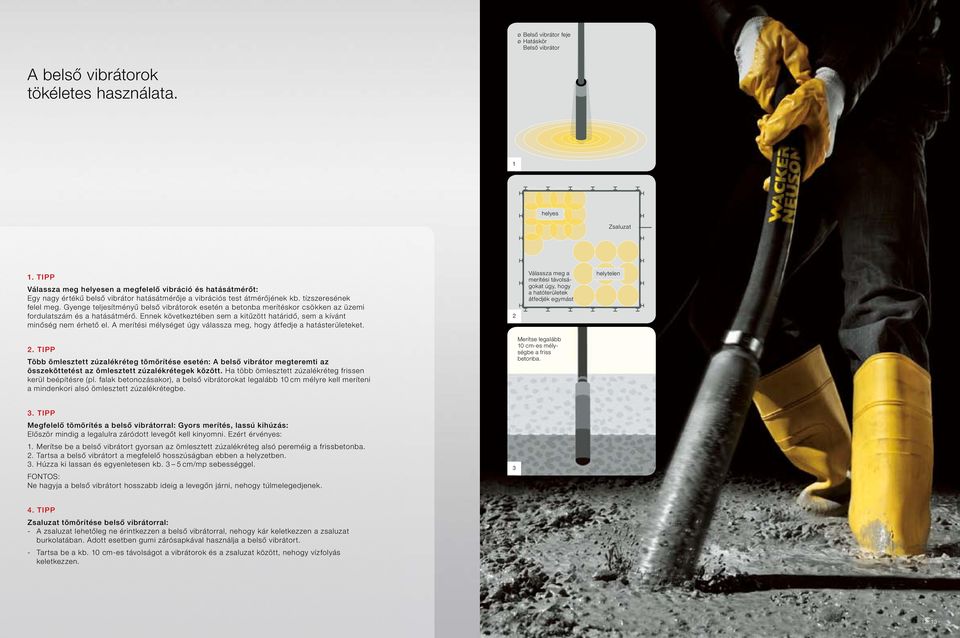

7 ø Belső vibrátor feje ø Hatáskör Belső vibrátor A belső vibrátorok tökéletes használata. 1 helyes Zsaluzat 1. TIPP Válassza meg helyesen a megfelelő vibráció és hatásátmérőt: Egy nagy értékű belső vibrátor hatásátmérője a vibrációs test átmérőjének kb. tízszeresének felel meg. Gyenge teljesítményű belső vibrátorok esetén a betonba merítéskor csökken az üzemi fordulatszám és a hatásátmérő. Ennek következtében sem a kitűzött határidő, sem a kívánt minőség nem érhető el. A merítési mélységet úgy válassza meg, hogy átfedje a hatásterületeket. 2 Válassza meg a merítési távolságokat úgy, hogy a hatóterületek átfedjék egymást helytelen 2. TIPP Több ömlesztett zúzalékréteg tömörítése esetén: A belső vibrátor megteremti az összeköttetést az ömlesztett zúzalékrétegek között. Ha több ömlesztett zúzalékréteg frissen kerül beépítésre (pl. falak betonozásakor), a belső vibrátorokat legalább 10 cm mélyre kell meríteni a mindenkori alsó ömlesztett zúzalékrétegbe. Merítse legalább 10 cm-es mélységbe a friss betonba. 3. TIPP Megfelelő tömörítés a belső vibrátorral: gyors merítés, lassú kihúzás: Először mindig a legalulra záródott levegőt kell kinyomni. Ezért érvényes: 1. Merítse be a belső vibrátort gyorsan az ömlesztett zúzalékréteg alsó pereméig a frissbetonba. 2. Tartsa a belső vibrátort a megfelelő hosszúságban ebben a helyzetben. 3. Húzza ki lassan és egyenletesen kb. 3 5 cm/mp sebességgel. FONTOS: Ne hagyja a belső vibrátort hosszabb ideig a levegőn járni, nehogy túlmelegedjenek TIPP Zsaluzat tömörítése belső vibrátorral: - A zsaluzat lehetőleg ne érintkezzen a belső vibrátorral, nehogy kár keletkezzen a zsaluzat burkolatában. Adott esetben gumi zárósapkával használja a belső vibrátort. - Tartsa be a kb. 10 cm-es távolságot a vibrátorok és a zsaluzat között, nehogy vízfolyás keletkezzen. 12_13

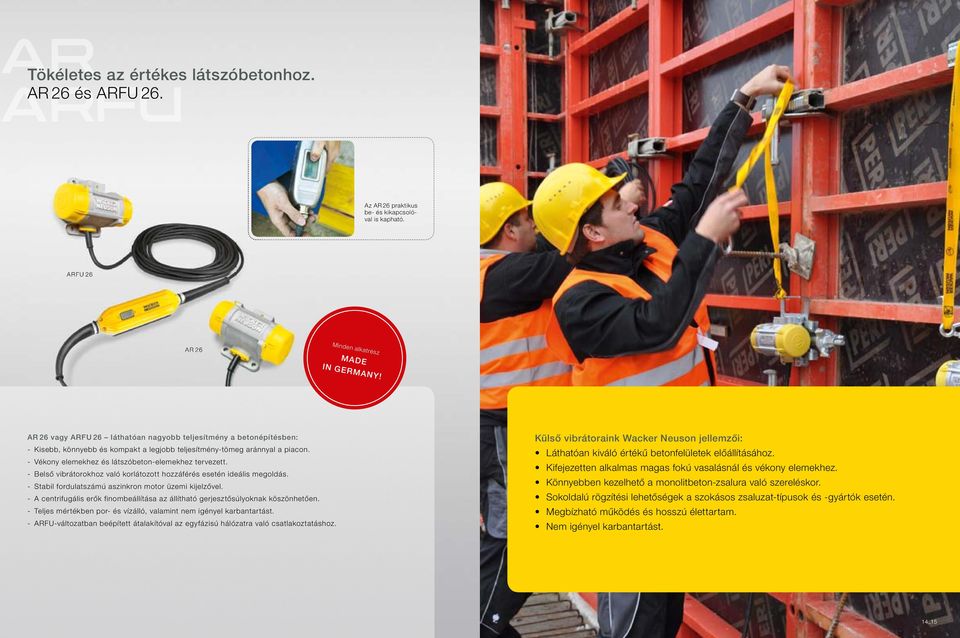

8 R Tökéletes az értékes látszóbetonhoz. AR 26 és ARFU 26. Az AR 26 praktikus be- és kikapcsolóval is kapható. ARFU 26 AR 26 Minden alkatrész MADE IN germany! AR 26 vagy ARFU 26 láthatóan nagyobb teljesítmény a betonépítésben: - Kisebb, könnyebb és kompakt a legjobb teljesítmény-tömeg aránnyal a piacon. - Vékony elemekhez és látszóbeton-elemekhez tervezett. - Belső vibrátorokhoz való korlátozott hozzáférés esetén ideális megoldás. - Stabil fordulatszámú aszinkron motor üzemi kijelzővel. - A centrifugális erők finombeállítása az állítható gerjesztősúlyoknak köszönhetően. - Teljes mértékben por- és vízálló, valamint nem igényel karbantartást. - ARFU-változatban beépített átalakítóval az egyfázisú hálózatra való csatlakoztatáshoz. Külső vibrátoraink Wacker Neuson jellemzői: Láthatóan kiváló értékű betonfelületek előállításához. Kifejezetten alkalmas magas fokú vasalásnál és vékony elemekhez. Könnyebben kezelhető a monolitbeton-zsalura való szereléskor. Sokoldalú rögzítési lehetőségek a szokásos zsaluzat-típusok és -gyártók esetén. Megbízható működés és hosszú élettartam. Nem igényel karbantartást. 14_15

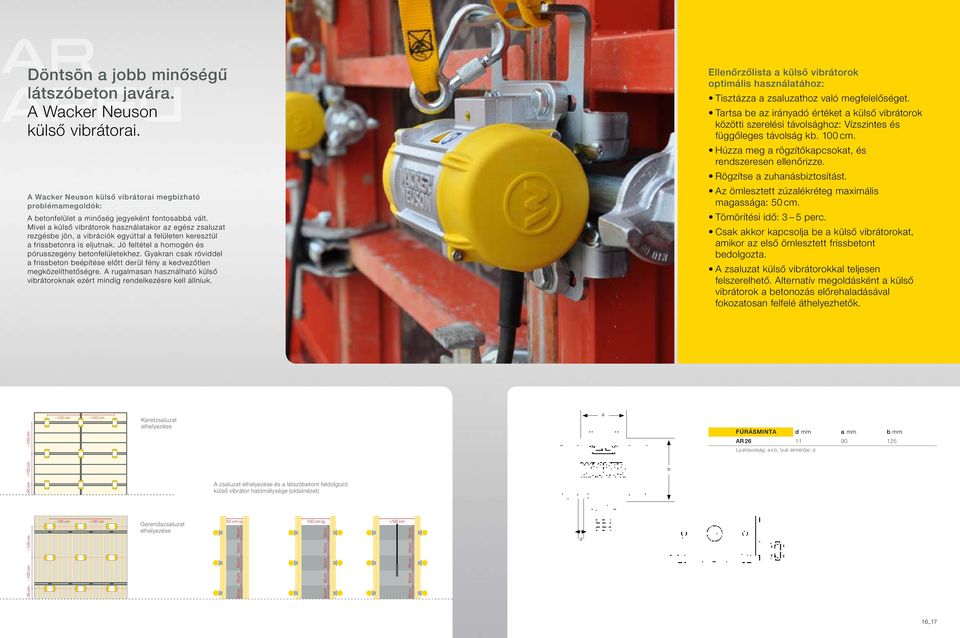

9 R RFU Döntsön a jobb minőségű látszóbeton javára. A Wacker Neuson külső vibrátorai. A Wacker Neuson külső vibrátorai megbízható problémamegoldók: A betonfelület a minőség jegyeként fontosabbá vált. Mivel a külső vibrátorok használatakor az egész zsaluzat rezgésbe jön, a vibrációk egyúttal a felületen keresztül a frissbetonra is eljutnak. Jó feltétel a homogén és pórusszegény betonfelületekhez. Gyakran csak röviddel a frissbeton beépítése előtt derül fény a kedvezőtlen megközelíthetőségre. A rugalmasan használható külső vibrátoroknak ezért mindig rendelkezésre kell állniuk. Ellenőrzőlista a külső vibrátorok optimális használatához: Tisztázza a zsaluzathoz való megfelelőséget. Tartsa be az irányadó értéket a külső vibrátorok közötti szerelési távolsághoz: Vízszintes és függőleges távolság kb. 100 cm. Húzza meg a rögzítőkapcsokat, és rendszeresen ellenőrizze. Rögzítse a zuhanásbiztosítást. Az ömlesztett zúzalékréteg maximális magassága: 50 cm. Tömörítési idő: 3 5 perc. Csak akkor kapcsolja be a külső vibrátorokat, amikor az első ömlesztett frissbetont bedolgozta. A zsaluzat külső vibrátorokkal teljesen felszerelhető. Alternatív megoldásként a külső vibrátorok a betonozás előrehaladásával fokozatosan felfelé áthelyezhetők. ~30 cm ~100 cm ~100 cm ~ ~100 cm ~100 cm Keretzsaluzat elhelyezése A zsaluzat elhelyezése és a látszóbetont feldolgozó külső vibrátor hatómélysége (oldalnézet) a b FÚRÁSMINTA d mm a mm b mm AR Lyuktávolság: a x b, lyuk átmérője: d ~100 cm ~100 cm ~100 cm ~100 cm Gerendazsaluzat elhelyezése 50 cm-ig 100 cm-ig > 100 cm ~30 cm ~ 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm 50 cm d 50 cm 50 cm 16_17

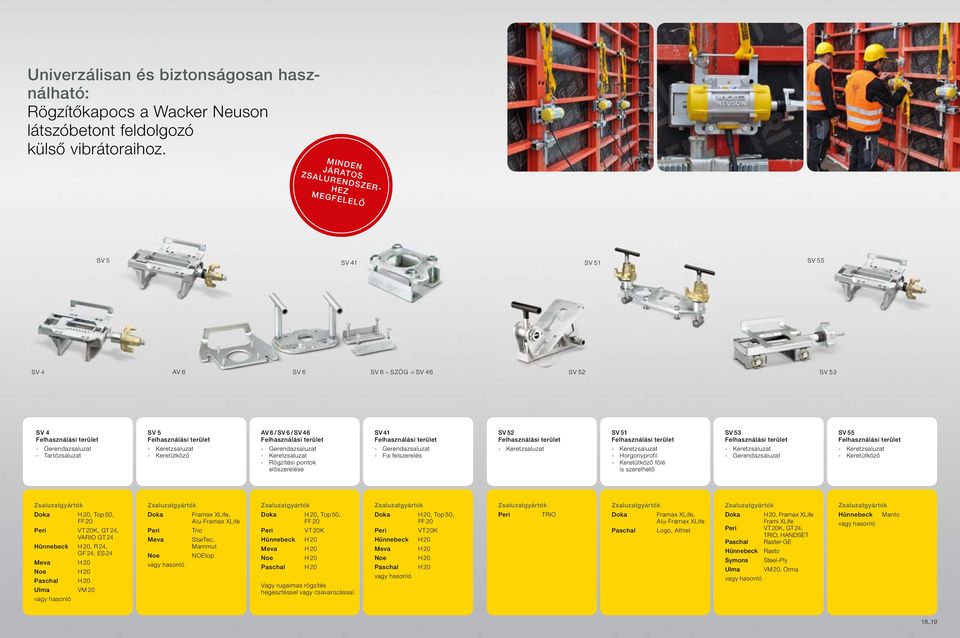

10 Univerzálisan és biztonságosan használható: Rögzítőkapocs a Wacker Neuson látszóbetont feldolgozó külső vibrátoraihoz. MINDEN járatos ZSALURENDSZER- HEZ MEgFELELŐ SV 5 SV 41 SV 51 SV 55 SV 4 AV 6 SV 6 SV 6 + SZÖG = SV 46 SV 52 SV 53 SV 4 Felhasználási terület - Gerendazsaluzat - Tartózsaluzat SV 5 Felhasználási terület - Keretzsaluzat - Keretütköző AV 6 / SV 6 / SV 46 Felhasználási terület - Gerendazsaluzat - Keretzsaluzat - Rögzítési pontok előszerelése SV 41 Felhasználási terület - Gerendazsaluzat - Fix felszerelés SV 52 Felhasználási terület - Keretzsaluzat SV 51 Felhasználási terület - Keretzsaluzat - Horgonyprofil - Keretütköző fölé is szerelhető SV 53 Felhasználási terület - Keretzsaluzat - Gerendazsaluzat SV 55 Felhasználási terület - Keretzsaluzat - Keretütköző Zsaluzatgyártók Doka H 20, Top 50, FF 20 Peri VT 20K, GT 24, VARIO GT 24 Hünnebeck H 20, R 24, GF 24, ES 24 Meva H 20 Noe H 20 Paschal H 20 Ulma VM 20 vagy hasonló Zsaluzatgyártók Doka Framax XLife, Alu-Framax XLife Peri Trio Meva StarTec, Mammut Noe NOEtop vagy hasonló Zsaluzatgyártók Doka H 20, Top 50, FF 20 Peri VT 20K Hünnebeck H 20 Meva H 20 Noe H 20 Paschal H 20 Vagy rugalmas rögzítés hegesztéssel vagy csavarozással. Zsaluzatgyártók Doka H 20, Top 50, FF 20 Peri VT 20K Hünnebeck H 20 Meva H 20 Noe H 20 Paschal H 20 vagy hasonló Zsaluzatgyártók Peri TRIO Zsaluzatgyártók Doka Framax XLife, Alu-Framax XLife Paschal Logo, Athlet Zsaluzatgyártók Doka H 20, Framax XLife Frami XLife Peri VT 20K, GT 24, TRIO, HANDSET Paschal Raster-GE Hünnebeck Rasto Symons Steel-Ply Ulma VM 20, Orma vagy hasonló Zsaluzatgyártók Hünnebeck Manto vagy hasonló 18_19

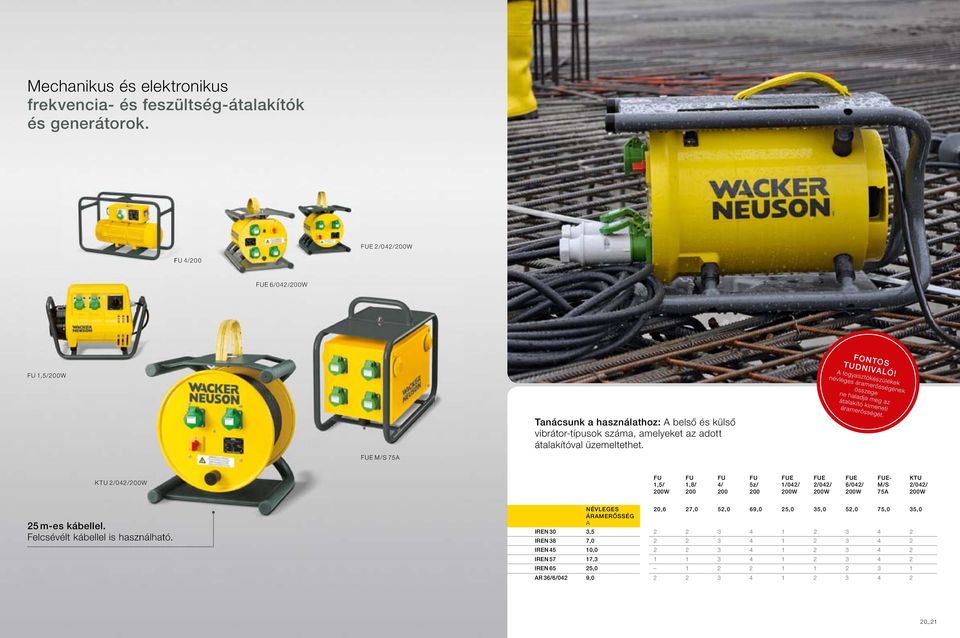

11 Mechanikus és elektronikus frekvencia- és feszültség-átalakítók és generátorok. FUE 2/042/200W FU 4/200 FUE 6/042/200W FU 1,5/200W FONTOS TUDNIVALÓ! A fogyasztókészülékek névleges áramerősségének összege ne haladja meg az átalakító kimeneti áramerősségét. FUE M/S 75A Tanácsunk a használathoz: A belső és külső vibrátor-típusok száma, amelyeket az adott átalakítóval üzemeltethet. KTU 2/042/200W FU 1,5/ 200W FU 1,8/ 200 FU 4/ 200 FU 5z/ 200 FUE 1/042/ 200W FUE 2/042/ 200W FUE 6/042/ 200W FUE- M/S 75A KTU 2/042/ 200W 25 m-es kábellel. Felcsévélt kábellel is használható. NÉVLEgES 20,6 27,0 52,0 69,0 25,0 35,0 52,0 75,0 35,0 ÁRAMERŐSSÉg A IREN 30 3, IREN 38 7, IREN 45 10, IREN 57 17, IREN 65 25, AR 36/6/042 9, _21

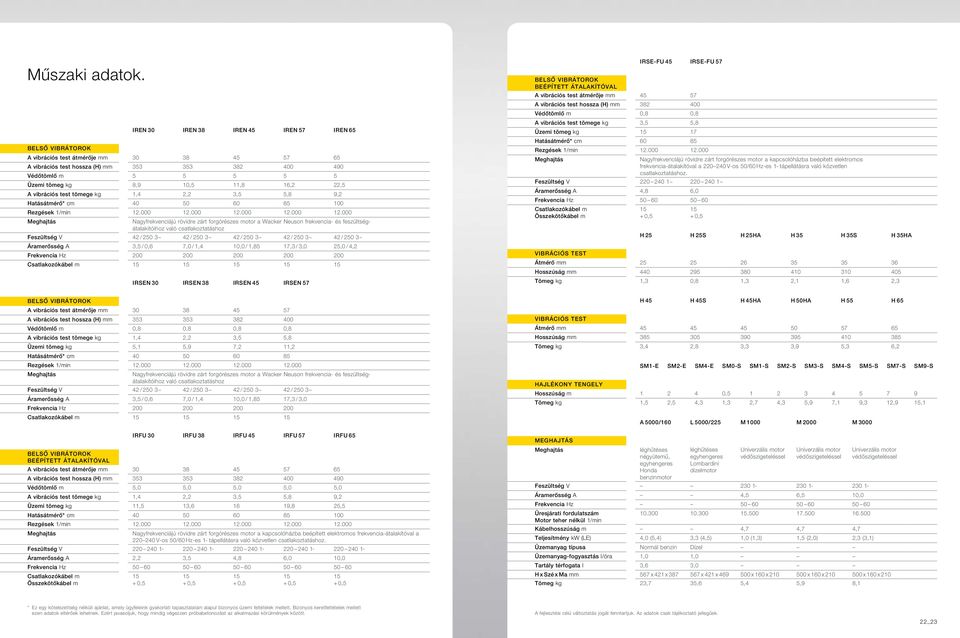

12 Műszaki adatok. IREN 30 IREN 38 IREN 45 IREN 57 IREN 65 BELSŐ VIBRÁTOROK A vibrációs test átmérője mm A vibrációs test hossza (H) mm Védőtömlő m Üzemi tömeg kg 8,9 10,5 11,8 16,2 22,5 A vibrációs test tömege kg 1,4 2,2 3,5 5,8 9,2 Hatásátmérő* cm Rezgések 1/min Meghajtás Nagyfrekvenciájú rövidre zárt forgórészes motor a Wacker Neuson frekvencia- és feszültségátalakítóihoz való csatlakoztatáshoz Feszültség V 42 / 250 3~ 42 / 250 3~ 42 / 250 3~ 42 / 250 3~ 42 / 250 3~ Áramerősség A 3,5 / 0,6 7,0 / 1,4 10,0 / 1,85 17,3 / 3,0 25,0 / 4,2 Frekvencia Hz Csatlakozókábel m IRSEN 30 IRSEN 38 IRSEN 45 IRSEN 57 IRSE-FU 45 IRSE-FU 57 BELSŐ VIBRÁTOROK BEÉPÍTETT ÁTALAKÍTÓVAL A vibrációs test átmérője mm A vibrációs test hossza (H) mm Védőtömlő m 0,8 0,8 A vibrációs test tömege kg 3,5 5,8 Üzemi tömeg kg Hatásátmérő* cm Rezgések 1/min Meghajtás Nagyfrekvenciájú rövidre zárt forgórészes motor a kapcsolóházba beépített elektromos frekvencia-átalakítóval a V-os 50/60 Hz-es 1 tápellátásra való közvetlen csatlakoztatáshoz. Feszültség V ~ ~ Áramerősség A 4,8 6,0 Frekvencia Hz Csatlakozókábel m Összekötőkábel m , ,5 H 25 H 25S H 25HA H 35 H 35S H 35HA VIBRÁCIÓS TEST Átmérő mm Hosszúság mm Tömeg kg 1,3 0,8 1,3 2,1 1,6 2,3 BELSŐ VIBRÁTOROK A vibrációs test átmérője mm A vibrációs test hossza (H) mm Védőtömlő m 0,8 0,8 0,8 0,8 A vibrációs test tömege kg 1,4 2,2 3,5 5,8 Üzemi tömeg kg 5,1 5,9 7,2 11,2 Hatásátmérő* cm Rezgések 1/min Meghajtás Nagyfrekvenciájú rövidre zárt forgórészes motor a Wacker Neuson frekvencia- és feszültségátalakítóihoz való csatlakoztatáshoz Feszültség V 42 / 250 3~ 42 / 250 3~ 42 / 250 3~ 42 / 250 3~ Áramerősség A 3,5 / 0,6 7,0 / 1,4 10,0 / 1,85 17,3 / 3,0 Frekvencia Hz Csatlakozókábel m IRFU 30 IRFU 38 IRFU 45 IRFU 57 IRFU 65 BELSŐ VIBRÁTOROK BEÉPÍTETT ÁTALAKÍTÓVAL A vibrációs test átmérője mm A vibrációs test hossza (H) mm Védőtömlő m 5,0 5,0 5,0 5,0 5,0 A vibrációs test tömege kg 1,4 2,2 3,5 5,8 9,2 Üzemi tömeg kg 11,5 13, ,8 25,5 Hatásátmérő* cm Rezgések 1/min Meghajtás Nagyfrekvenciájú rövidre zárt forgórészes motor a kapcsolóházba beépített elektromos frekvencia-átalakítóval a V-os 50/60 Hz-es 1 tápellátásra való közvetlen csatlakoztatáshoz. Feszültség V Áramerősség A 2,2 3,5 4,8 6,0 10,0 Frekvencia Hz Csatlakozókábel m Összekötőkábel m , , , , ,5 H 45 H 45S H 45HA H 50HA H 55 H 65 VIBRÁCIÓS TEST Átmérő mm Hosszúság mm Tömeg kg 3,4 2,8 3,3 3,9 5,3 6,2 Meghajtás Meghajtás SM1-E SM2-E SM4-E SM0-S SM1-S SM2-S SM3-S SM4-S SM5-S SM7-S SM9-S HAJLÉKONY TENGELY Hosszúság m , Tömeg kg 1,5 2,5 4,3 1,3 2,7 4,3 5,9 7,1 9,3 12,9 15,1 A 5000/160 L 5000/225 M 1000 M 2000 M 3000 léghűtéses négyütemű, egyhengeres Honda benzinmotor léghűtéses egyhengeres Lombardini dízelmotor Univerzális motor védőszigeteléssel Univerzális motor védőszigeteléssel Univerzális motor védőszigeteléssel Feszültség V Áramerősség A 4,5 6,5 10,0 Frekvencia Hz Üresjárati fordulatszám Motor teher nélkül 1/min Kábelhosszúság m 4,7 4,7 4,7 Teljesítmény kw (LE) 4,0 (5,4) 3,3 (4,5) 1,0 (1,3) 1,5 (2,0) 2,3 (3,1) Üzemanyag típusa Normál benzin Dízel Üzemanyag-fogyasztás l/óra 1,0 1,0 Tartály térfogata l 3,6 3,0 H x Szé x Ma mm 567 x 421 x x 421 x x 160 x x 160 x x 160 x 210 Tömeg kg 23,7 35,6 5,4 5,9 8,1 * Ez egy kötelezettség nélküli ajánlat, amely ügyfeleink gyakorlati tapasztalatain alapul bizonyos üzemi feltételek mellett. Bizonyos keretfeltételek mellett ezen adatok eltérőek lehetnek. Ezért javasoljuk, hogy mindig végezzen próbabetonozást az alkalmazási körülmények között. A fejlesztési célú változtatás jogát fenntartjuk. Az adatok csak tájékoztató jellegűek. 22_23

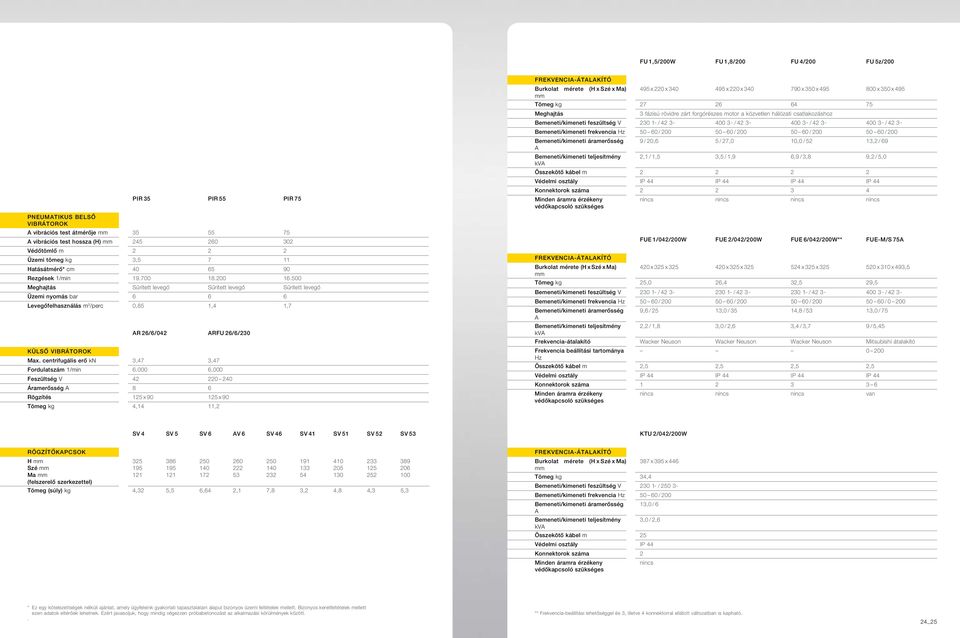

13 FU 1,5/200W FU 1,8/200 FU 4/200 FU 5z/200 PIR 35 PIR 55 PIR 75 PNEUMATIKUS BELSŐ VIBRÁTOROK A vibrációs test átmérője mm A vibrációs test hossza (H) mm Védőtömlő m Üzemi tömeg kg 3, Hatásátmérő* cm Rezgések 1/min Meghajtás Sűrített levegő Sűrített levegő Sűrített levegő Üzemi nyomás bar Levegőfelhasználás m 3 /perc 0,85 1,4 1,7 AR 26/6/042 ARFU 26/6/230 KÜLSŐ VIBRÁTOROK Max. centrifugális erő kn 3,47 3,47 Fordulatszám 1/min Feszültség V Áramerősség A 8 6 Rögzítés 125 x x 90 Tömeg kg 4,14 11,2 FREKVENCIA-ÁTALAKÍTÓ Burkolat mérete (H x Szé x Ma) mm 495 x 220 x x 220 x x 350 x x 350 x 495 Tömeg kg Meghajtás 3 fázisú rövidre zárt forgórészes motor a közvetlen hálózati csatlakozáshoz Bemeneti/kimeneti feszültség V / / / / 42 3 Bemeneti/kimeneti frekvencia Hz / / / / 200 Bemeneti/kimeneti áramerősség 9 / 20,6 5 / 27,0 10,0 / 52 13,2 / 69 A Bemeneti/kimeneti teljesítmény 2,1 / 1,5 3,5 / 1,9 6,9 / 3,8 9,2 / 5,0 kva Összekötő kábel m Védelmi osztály IP 44 IP 44 IP 44 IP 44 Konnektorok száma Minden áramra érzékeny védőkapcsoló szükséges nincs nincs nincs nincs FUE 1/042/200W FUE 2/042/200W FUE 6/042/200W** FUE-M/S 75A FREKVENCIA-ÁTALAKÍTÓ Burkolat mérete (H x Szé x Ma) 420 x 325 x x 325 x x 325 x x 310 x 493,5 mm Tömeg kg 25,0 26,4 32,5 29,5 Bemeneti/kimeneti feszültség V / / / / 42 3 Bemeneti/kimeneti frekvencia Hz / / / / Bemeneti/kimeneti áramerősség 9,6 / 25 13,0 / 35 14,8 / 53 13,0 / 75 A Bemeneti/kimeneti teljesítmény 2,2 / 1,8 3,0 / 2,6 3,4 / 3,7 9 / 5,45 kva Frekvencia-átalakító Wacker Neuson Wacker Neuson Wacker Neuson Mitsubishi átalakító Frekvencia beállítási tartománya Hz Összekötő kábel m 2,5 2,5 2,5 2,5 Védelmi osztály IP 44 IP 44 IP 44 IP 44 Konnektorok száma Minden áramra érzékeny védőkapcsoló szükséges nincs nincs nincs van SV 4 SV 5 SV 6 AV 6 SV 46 SV 41 SV 51 SV 52 SV 53 KTU 2/042/200W RÖGZÍTŐKAPCSOK H mm Szé mm Ma mm (felszerelő szerkezettel) Tömeg (súly) kg 4,32 5,5 6,64 2,1 7,8 3,2 4,8 4,3 5,3 FREKVENCIA-ÁTALAKÍTÓ Burkolat mérete (H x Szé x Ma) 387 x 395 x 446 mm Tömeg kg 34,4 Bemeneti/kimeneti feszültség V / Bemeneti/kimeneti frekvencia Hz / 200 Bemeneti/kimeneti áramerősség 13,0 / 6 A Bemeneti/kimeneti teljesítmény 3,0 / 2,6 kva Összekötő kábel m 25 Védelmi osztály IP 44 Konnektorok száma 2 Minden áramra érzékeny nincs védőkapcsoló szükséges * Ez egy kötelezettségek nélküli ajánlat, amely ügyfeleink gyakorlati tapasztalatain alapul bizonyos üzemi feltételek mellett. Bizonyos keretfeltételek mellett ezen adatok eltérőek lehetnek. Ezért javasoljuk, hogy mindig végezzen próbabetonozást az alkalmazási körülmények között.. ** Frekvencia-beállítási lehetőséggel és 3, illetve 4 konnektorral ellátott változatban is kapható. 24_25

14 3 Korbach, Németország 5 Reichertshofen, Németország 2 Norton Shores, USA 6 Linz, Ausztria 1 Milwaukee, USA 7 Kragujevac, Szerbia 4 Pfullendorf, Németország 8 Manila, Fülöp-szigetek Termelés világszerte. Szolgáltatás Önhöz közel. Mindig közel vagyunk Önhöz:

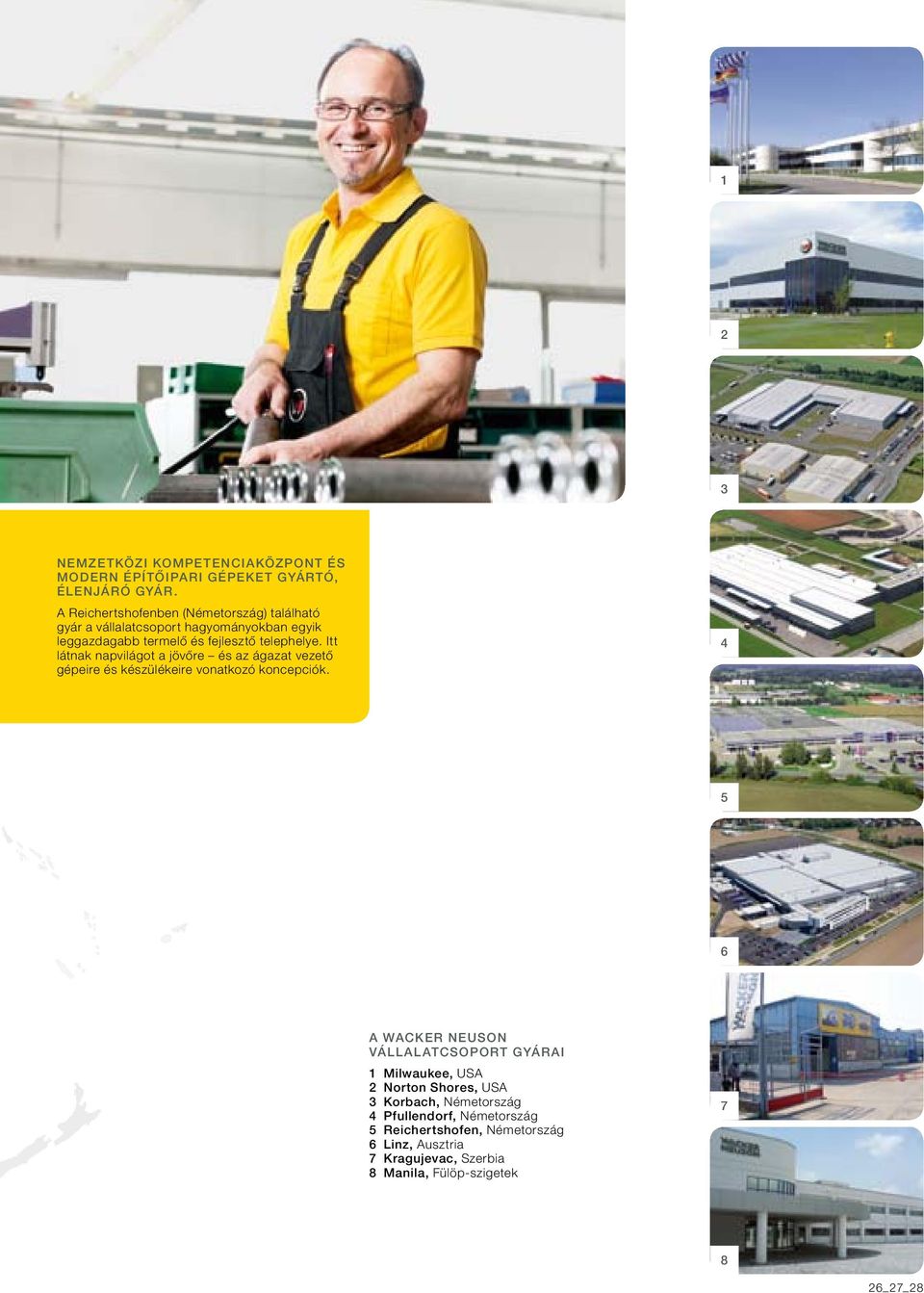

15 1 2 3 NEMZETKÖZI KOMPETENCIAKÖZPONT ÉS MODERN ÉPÍTŐIPARI gépeket gyártó, ÉLENjÁRÓ gyár. A Reichertshofenben (Németország) található gyár a vállalatcsoport hagyományokban egyik leggazdagabb termelő és fejlesztő telephelye. Itt látnak napvilágot a jövőre és az ágazat vezető gépeire és készülékeire vonatkozó koncepciók A WACKER NEUSON VÁLLALATCSOPORT gyárai 1 Milwaukee, USA 2 Norton Shores, USA 3 Korbach, Németország 4 Pfullendorf, Németország 5 Reichertshofen, Németország 6 Linz, Ausztria 7 Kragujevac, Szerbia 8 Manila, Fülöp-szigetek _27_28

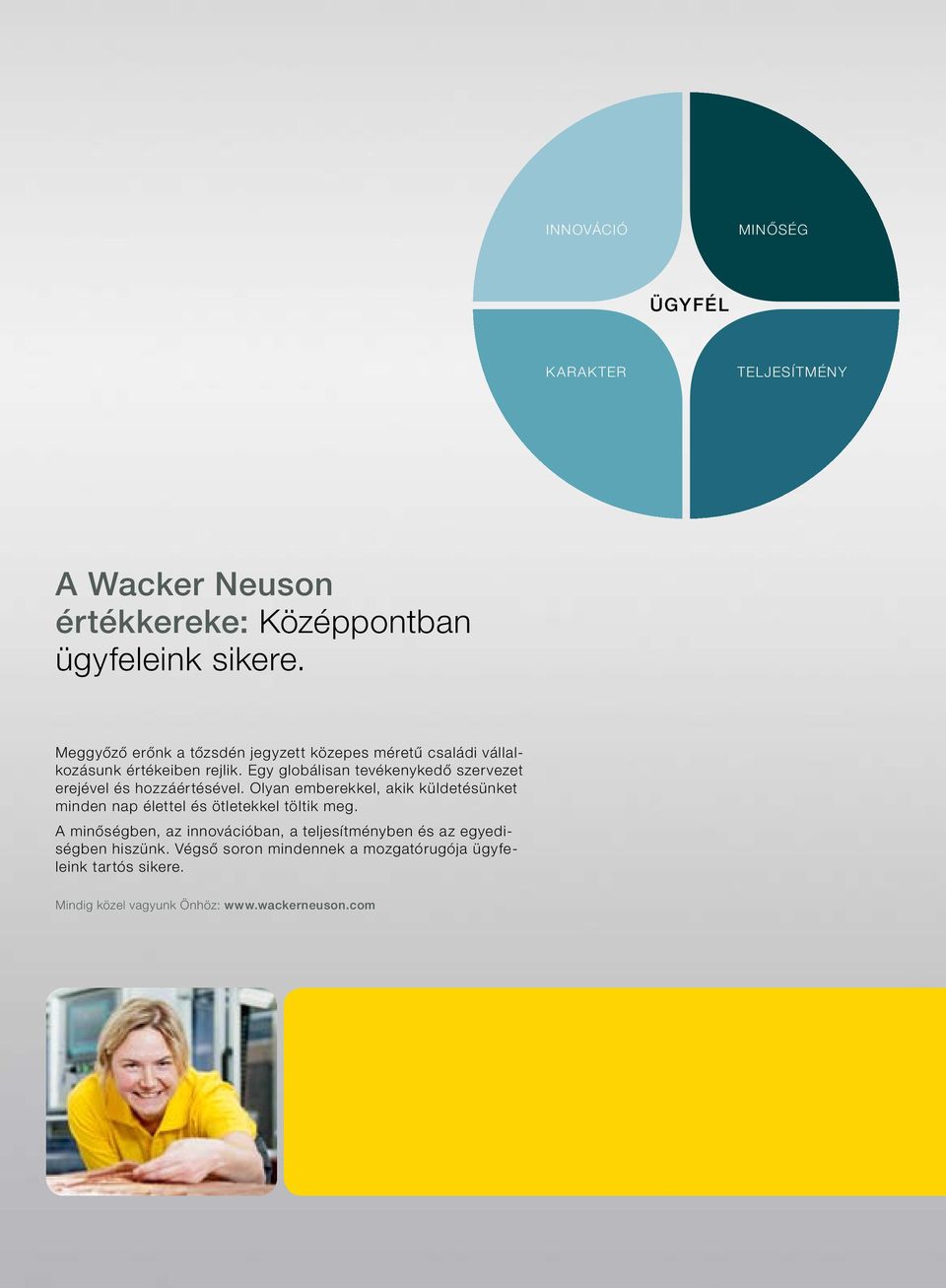

16 INNOVÁCIÓ MINŐSÉG ÜGYFÉL KARAKTER TELJESÍTMÉNY A Wacker Neuson értékkereke: Középpontban ügyfeleink sikere. Meggyőző erőnk a tőzsdén jegyzett közepes méretű családi vállalkozásunk értékeiben rejlik. Egy globálisan tevékenykedő szervezet erejével és hozzáértésével. Olyan emberekkel, akik küldetésünket minden nap élettel és ötletekkel töltik meg. A minőségben, az innovációban, a teljesítményben és az egyediségben hiszünk. Végső soron mindennek a mozgatórugója ügyfeleink tartós sikere. Mindig közel vagyunk Önhöz:
