1 Uponor Smatrix Base RÖVID ÚTMUTATÓ 05 0

2 INSTALLATION AND OPERATION MANUAL INSTALLATION AND OPERATION MANUAL INSTALLATION AND OPERATION MANUAL RÖVID ÚTMUTATÓ Tartalomjegyzék Az Uponor Smatrix Base alkatrészei Az Uponor Smatrix Base alkatrészei... Példa a rendszer felépítésére... Szerzői jogok és a felelősség kizárása... Bevezetés... 4 Biztonsági utasítások... 4 A termék helyes ártalmatlanítása (hulladékká vált elektromos és elektronikus berendezések)... 4 Rövid szerelési útmutató... 5 A termosztátra vonatkozó kezelési utasítás... 5 Adatátviteli kapcsolatok... 5 Szerelés... 7 Azonosítson egy termosztátot vagy rendszerkészüléket a szabályozón... 9 Csatorna vagy rendszerkészülék azonosításának törlése...0 Az összes csatorna regisztrációjának törlése...0 További funkciók...0 Műszaki adatok... Az Uponor Smatrix Base rendszer a következő alkatrészek kombinációjából állhat: Az Uponor Smatrix Base X-45 szabályozó (szabályozó) Az Uponor Smatrix Base I-4 időkapcsoló (I-4 időkapcsoló) Az Uponor Smatrix Base T-45 vagy T-45 POD szabványtermosztát (T-45/T-45 POD szabványtermosztát) Az Uponor Smatrix Base T-46 digitális termosztát (T-46 digitális termosztát) Az Uponor Smatrix Base Prog.+RH T-48 termosztát (T-48 digitális termosztát) Az Uponor Smatrix Base T-44 süllyesztett termosztát (T-44 süllyesztett termosztát) Az Uponor Smatrix Base T 4 közületi termosztát (T-4 közületi termosztát) Az Uponor Smatrix Base M-40 kiegészítő modul (M-40 kiegészítő modul) A csillagkapcsolású Uponor Smatrix Base M-4 főmodul (M-4 főmodul) Az Uponor Smatrix A-XX átalakító (A-XX átalakító) Példa a rendszer felépítésére Uponor Smatrix Base Uponor Smatrix Base Uponor Smatrix Base UPOR SMATRIX BA RÖVID ÚTMUTATÓ

3 Szerzői jogok és a felelősség kizárása Az Uponor a szerelési és üzemeltetési kézikönyvet annak teljes tartalmával együtt kizárólag tájékoztató céllal készítette. A kézikönyv tartalma (beleértve az ábrákat, az emblémákat, az ikonokat, a szöveget és a képeket) szerzői jog oltalma alá tartozik, és azt világszerte érvényes szerzői jogi törvények és nemzetközi egyezmények rendelkezései védik. Ön beleegyezik abba, hogy a kézikönyv használata során betartja a világszerte hatályos szerzői jogi törvényeket. A kézikönyv bármely tartalmának módosítása vagy más célból történő felhasználása az Uponor vállalat szerzői jogainak, védjegyoltalmának és egyéb tulajdonjogainak megsértését jelenti. A kézikönyv azon a feltételezésen alapszik, hogy valamennyi biztonsági előírás maradéktalanul teljesült, továbbá hogy a kézikönyvben leírt Uponor Smatrix Base rendszer: összes alkatrészét engedéllyel rendelkező, megfelelően képzett tervező és szerelő szakember választotta ki, tervezte és helyezte üzembe az Uponor aktuális (az üzembe helyezés idejében érvényes) telepítési útmutatásai alapján, és megfelel a hatályos épületgépészeti, víz- és gázvezetékekre vonatkozó előírásoknak, valamint egyéb követelményeknek és útmutatásoknak; egyik alkatrésze sem volt kitéve (sem átmenetileg, sem folyamatosan) olyan hőmérsékletnek, nyomásnak, és/vagy feszültségnek, amely meghaladja a készüléken feltüntetett vagy az Uponor közzétette határértékeket; összes alkatrésze az eredeti üzembe helyezési helyén marad, és az Uponor előzetes írásos engedélye nélkül nem javítják, és nem cserélik ki őket, és semmilyen beavatkozást nem végeznek rajtuk; összes alkatrésze ivóvízhálózathoz vagy kompatibilis vezetékhálózathoz, illetve az Uponor részéről jóváhagyott vagy előírt fűtő- és/vagy hűtőberendezésekhez csatlakozik; összes alkatrésze kizárólag olyan termékekhez, alkatrészekhez és összetevőkhöz csatlakozik és csak olyanokkal együtt használják őket, amilyeneket az Uponor jóváhagyott vagy megadott; illetve egyik alkatrészén sem látható az üzembe helyezés és a használatba vétel előtt módosításra, nem megfelelő kezelésre, elégtelen karbantartásra, nem megfelelő tárolásra, hanyagságra vagy véletlen sérülésre utaló egyértelmű jel. Bár az Uponor törekszik arra, hogy a kézikönyv tartalma helytálló legyen, nem felel a benne szereplő információk pontosságáért, s azt nem is szavatolja. Az Uponor fenntartja magának a jogot arra, hogy az itt szereplő specifikációkat és jellemzőket módosítsa, illetve előzetes értesítés vagy kötelezettség nélkül bármikor felhagyjon az Uponor Smatrix Base gyártásával. Az Uponor a kézikönyvet adott állapotában szállítja, bármilyen kifejezett vagy vélelmezett garancia nélkül. A kézikönyvben szereplő információt bármilyen jellegű használat előtt ellenőrizni kell. Az Uponor a jogszabályokban megengedett legnagyobb mértékben elzárkózik minden kifejezett vagy vélelmezett garanciavállalástól, ideértve többek között a forgalomképességre, a konkrét célra való alkalmazhatóságra és a jogbitorlás-mentességre vonatkozó vélelmezett garanciát is. Nem vállalunk felelősséget többek között a kézikönyv pontosságáért, megbízhatóságáért, illetve helyességéért. Az Uponor semmilyen körülmények között nem vonható felelősségre semmilyen közvetett, különleges, járulékos vagy következményként fellépő kárért vagy veszteségért, amely a kézikönyvben szereplő anyagok és információk használatából vagy használhatatlanságából ered, sem pedig a kézikönyv hibáiból, hiányosságából vagy egyéb pontatlanságából eredő károkért, még abban az esetben sem, ha az Uponort előzőleg tájékoztatták az ilyen károk bekövetkeztének lehetőségéről. A felelősséget kizáró nyilatkozat és az útmutató utasításai nem korlátozzák a vásárlók törvényes jogait. UPOR SMATRIX BA RÖVID ÚTMUTATÓ

4 Bevezetés Ez a rövid szerelési útmutató tapasztalt szerelők részére szolgáló emlékeztető. Kifejezetten javasoljuk, hogy a szabályozó rendszer szerelése előtt ne csak ezt a rövid útmutatót, hanem a részletes kézikönyvet is olvassa el. Biztonsági utasítások A kézikönyvben használt figyelmeztetések A kézikönyvben a következő szimbólumok jelzik az Uponor berendezéseinek üzembe helyezése vagy használata során betartandó óvintézkedéseket: F i g ye l m e z t e t é s! Sérülésveszély. A figyelmeztetések figyelmen kívül hagyása személyi sérülést okozhat, vagy az alkatrészek károsodását eredményezheti. V i g yá z at! Az óvintézkedések figyelmen kívül hagyása meghibásodáshoz vezethet. Biztonsági óvintézkedések Az Uponor berendezéseinek üzembe helyezése és használata során tartsa be az alábbi előírásokat: Olvassa el és tartsa be az üzembe helyezési és használati útmutatóban szereplő utasításokat. Az üzembe helyezést képzett szakembernek kell elvégeznie, a helyi előírásoknak megfelelően. Tilos a kézikönyvben leírtakon kívül bármilyen változtatás vagy módosítás végrehajtása. Az elektronikai munkálatok előtt az összes készüléket áramtalanítani kell. Az Uponor alkatrészeinek tisztításához ne használjon vizet. Az Uponor alkatrészeit ne tegye ki gyúlékony gőzök vagy gázok hatásának. A fenti utasítások figyelmen kívül hagyásából eredő károkért vagy sérülésekért nem vállalunk felelősséget. Áramforrás F i g ye l m e z t e t é s! Az Uponor rendszere 0 V feszültségű, 50 Hz-es váltóáramot használ. Veszély esetén azonnal szüntesse meg a áramellátást. Műszaki korlátozások V i g yá z at! Az interferencia elkerülése érdekében az üzembe helyezéshez használt vagy adatkábeleket tartsa távol az 50 V-nál magasabb feszültségű kábelektől. A termék helyes ártalmatlanítása (hulladékká vált elektromos és elektronikus berendezések) MEGJEGYZÉS Az Európai Unió és más olyan európai országok területén érvényes, ahol a hulladékgyűjtés rendszere szelektív. Ha ezt a jelet látja a terméken vagy a leírásában, akkor a termék élettartamának végén nem kerülhet a háztartási hulladékok közé. Kérjük, ne veszélyeztesse se a környezetet, se az egészséget nem szétválogatott hulladék lerakásával, hanem különítse el az ilyen hulladékot a többitől, és felelősségteljesen hasznosítsa újra az anyagi források fenntartható felhasználása érdekében. Ha Ön háztartásában használja a terméket, vegye fel a kapcsolatot azzal a forgalmazóval, akitől ezt a terméket vásárolta, vagy a helyi kormányhivatallal, akiktől megtudhatja, hol és hogyan helyezheti el úgy újrahasznosításra, hogy ne károsítsa a környezetet. Ha üzleti célra használja a terméket, vegye fel a kapcsolatot beszállítójával és ellenőrizze az adásvételi szerződésben szereplő feltételeket. A termék ártalmatlanítása nem végezhető más kereskedelmi hulladékokkal együtt. 4 UPOR SMATRIX BA RÖVID ÚTMUTATÓ

5 Rövid szerelési útmutató MEGJEGYZÉS Ez a rövid szerelési útmutató tapasztalt szerelők részére szolgáló emlékeztető. Kifejezetten javasoljuk, hogy a szabályozó rendszer szerelése előtt ne csak ezt a rövid útmutatót, hanem a részletes kézikönyvet is olvassa el. F i g ye l m e z t e t é s! A 0 V váltóáram ellen védő biztonsági burkolat mögött villamos szerelést szakképzett villanyszerelő felügyelete mellett kell végezni. AB+-AB+-AB+- BUS BUS M-4* X-45 M-40* *Az ábra csak egy szerelési példát mutat be, több lehetőséggel. Adatátviteli kapcsolatok A rendszer láncos, közvetlen vagy csillagpontos kötésű buszos adatátviteli kapcsolaton alapszik (emiatt a termosztátok csak egyedi azonosítóval regisztrálhatók a szabályozón). Ez soros és párhuzamos kapcsolódást is lehetővé tesz, így sokkal egyszerűbb a termosztátok és rendszerkészülékek összekapcsolása, mintha egy-egy csatlakozóhoz csak egyetlen termosztát kapcsolódna. A jelen adatátviteli protokollban bemutatott széleskörű kapcsolódási módok lehetővé teszik a jelenlegi rendszerhez legjobban illő kombinációkat. A termosztátra vonatkozó kezelési utasítás T-48 T-46 T-45 T-44 T UPOR SMATRIX BA RÖVID ÚTMUTATÓ 5

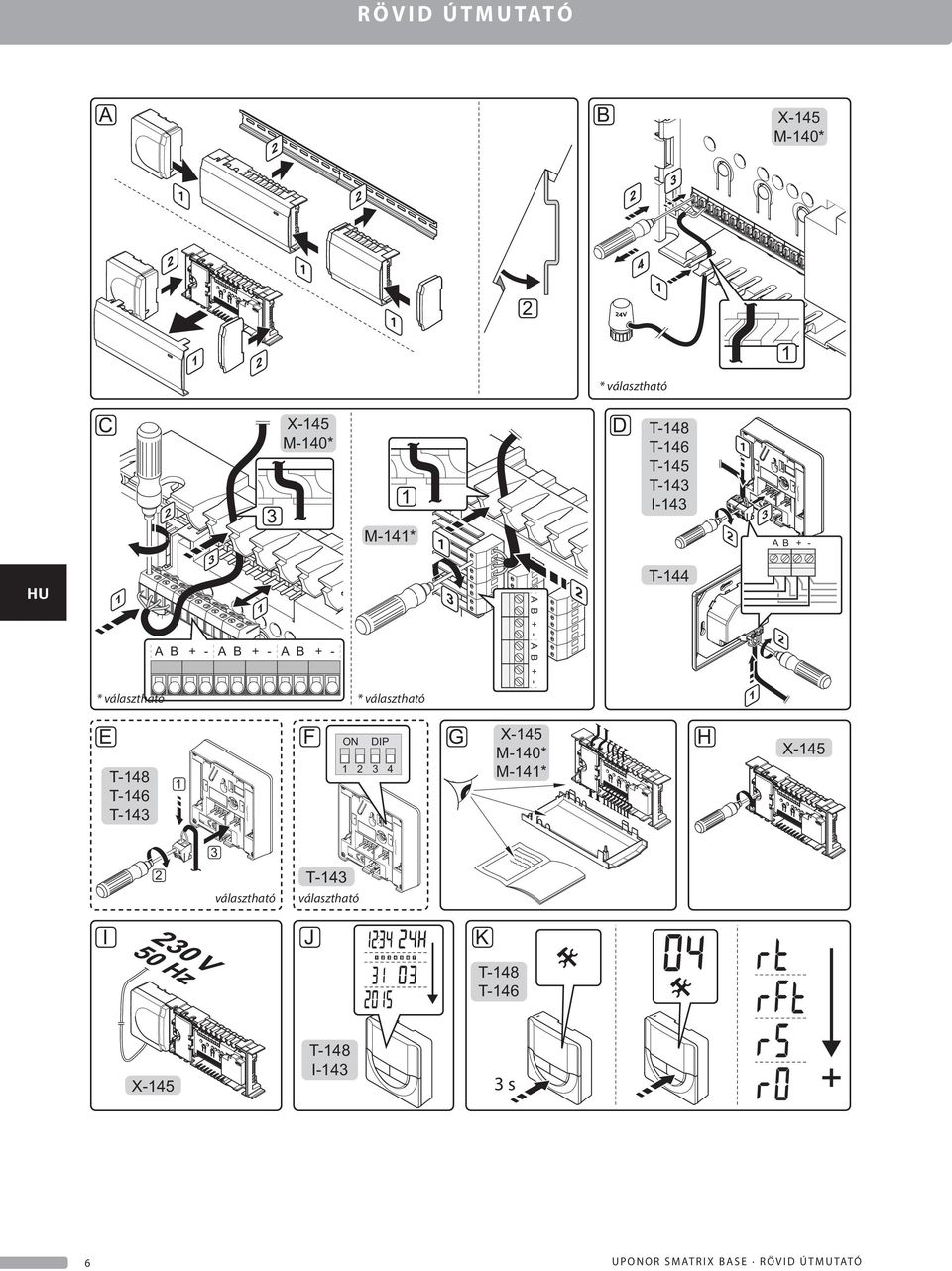

6 R Ö V I D Ú T M U TAT Ó A B X-45 M-40* * választható C D X-45 M-40* M-4* A B + - A B + - A B + - * választható F T-48 T-46 T-4 ON DIP G X-45 M-40* M-4* 4 A B + - T-44 * választható E A B + - A B + - T-48 T-46 T-45 T-4 I-4 H X-45 T-4 választható I választható J K T-48 T-46 X-45 T-48 I-4 s 6 U P O N O R S M AT R I X B A S E R Ö V I D Ú T M U TAT Ó

7 Szerelés F i g ye l m e z t e t é s! Az átalakító modul nehéz, ezért ha a szabályozót fejjel lefelé tartja, burkolat nélkül, leválhat. MEGJEGYZÉS Az átalakító és a szabályozó közötti vezetékeket leválasztás előtt bontani kell. MEGJEGYZÉS Egy csatornába csak egy állásszabályozó köthető. Az 0. és a 0. csatornának dupla kimenete ( a és b ) van, két-két állásszabályozó használható velük. V i g yá z at! Győződjön meg róla, hogy mindegyik állásszabályozó a megfelelő csatornába van-e kötve, hogy a termosztátok a megfelelő köröket vezéreljék. MEGJEGYZÉS A rendszerkészülék azonosítása előtt legalább egy termosztátot azonosítani kell. V i g yá z at! A közületi termosztát kapcsolóit a termosztát azonosítása előtt be kell állítani. V i g yá z at! A közületi termosztát kapcsolói csak akkor azonosíthatók, ha a rendelkezésre álló funkciók közül valamelyikre vannak beállítva. A. Ha az egész berendezést vagy annak egy részét falra szereli, használjon DIN sínt vagy tiplis fali csavarokat. B. Csatlakoztassa az állásszabályozókat. C. Csatlakoztassa a gyengeáramú kábelt a szabályozóhoz, a kiegészítő modulhoz vagy a tetszőlegesen választható főmodulhoz. Megjegyzés: Javasoljuk, hogy a sínrendszer egységei láncban kapcsolódjanak egymáshoz. Az adatátviteli kapcsolatokról bővebb tájékoztatás az 5. oldalon található. D. Csatlakoztassa a gyengeáramú kábelt a termosztáthoz vagy az időkapcsolóhoz. E. Csatlakoztassa valamelyik tetszőleges külső érzékelőt (amely kizárólag kompatibilis termosztát lehet). F. A T-4 közületi termosztáton állítsa be a DIP kapcsolót. Kapcsoló Funkció 4 Standard szobatermosztát Ki Ki Ki Ki Standard szobatermosztát padlóhőmérsékletérzékelővel Be Ki Ki Ki Standard szobatermosztát vagy a rendszer valamelyik készüléke kültéri Ki Be Ki Ki hőmérséklet-érzékelővel A rendszer olyan készüléke, amely az érzékelőből érkező jeleket a kényelmi/ Ki Ki Ki Be gazdaságos közötti átváltáshoz használja Távérzékelő Ki Be Ki Be G. Ellenőrizze, hogy minden vezeték csatlakoztatása megtörtént és megfelelő-e: Állásszabályozók Fűtés-/hűtéskapcsoló Keringető szivattyú H. Győződjön meg róla, hogy a szabályozó 0 V váltóáramú doboza zárva van, a rögzítő csavar pedig meg van húzva. I. Csatlakoztassa az erősáramú kábelt a 0 V váltóáram fali csatlakozóaljzatához, vagy ha a helyi rendelkezések ezt írják elő, egy bekötő dobozhoz. J. Állítsa be a termosztáton és az időkapcsolón a napot és az időt (ez csak a T-48 digitális termosztátra és időkapcsolóra vonatkozik). K. Válassza ki a termosztát üzemmódját (a 04 beállító menüből, csak digitális termosztátok esetén). Alapértelmezés szerint: RT (standard szobatermosztát). L. Azonosítsa a termosztátokat, az időkapcsolót és a többi készüléket - ebben a sorrendben (ld. a következő oldalt). UPOR SMATRIX BA RÖVID ÚTMUTATÓ 7

8 R Ö V I D Ú T M U TAT Ó.... s. T-4 T-44 T-46 T-48 5s T-45 5s 5s 5s I-4 T s 6 5s s 8 U P O N O R S M AT R I X B A S E R Ö V I D Ú T M U TAT Ó

9 Azonosítson egy termosztátot vagy rendszerkészüléket a szabályozón. MEGJEGYZÉS A rendszerkészülék azonosítása előtt legalább egy termosztátot azonosítani kell. A szabályozón így kell azonosítani szobatermosztátokat és rendszerkészülékeket (időkapcsolók stb.):. A szabályozón nyomja meg az OK gombot és tartsa másodpercig lenyomva, amíg pirosan villogni nem kezd az. csatorna lámpája (vagy az első olyan csatorna lámpája, amely még nincs regisztrálva).. Az állásszabályozó kiválasztása.. A < vagy > gombok segítségével léptesse a kurzort a kívánt csatornára (a lámpa piros fénnyel villog)... Az OK gomb lenyomásával válassza ki az azonosítani kívánt csatornát. A kiválasztott csatornát jelző lámpa zölden kezd villogni... A.. és.. lépéseket addig ismételgesse, amíg a termosztát összes regisztrálásra váró csatornáját ki nem választja (tehát mindegyiknek a jelző lámpája zölden villog). Megjegyzés Javasoljuk, hogy a termosztát összes csatornáját egyszerre azonosítsa.. A termosztát azonosítása Többfunkciós T-4 termosztát.. Finoman nyomja meg a termosztát azonosító gombját, tartsa lenyomva és csak akkor engedje el, amikor az azonosító gomb feletti lyukban található lámpa elkezd zölden villogni. A kiválasztott csatornát jelző lámpa a szabályozón zöld színben folyamatosan égni kezd, az azonosítás befejeződött. T-44 termosztát.. Egy hegyes tárggyal finoman nyomja meg a termosztát azonosító gombját, tartsa lenyomva és csak akkor engedje el, amikor a beállító lap feletti lámpa villogni kezd. A kiválasztott csatornát jelző lámpa a szabályozón zöld színben folyamatosan égni kezd, az azonosítás befejeződött. T-45 termosztát.. Finoman nyomja meg a termosztát azonosító gombját, tartsa lenyomva és csak akkor engedje el, amikor a termosztát előlapján elhelyezett lámpa villogni kezd. A kiválasztott csatornát jelző lámpa a szabályozón zöld színben folyamatosan égni kezd, az azonosítás befejeződött. T-46 és T-48 termosztátok.. Nyomja le és addig tartsa lenyomva a termosztát - és + gombjait, amíg meg nem jelenik CnF (konfiguráció) felirat az adatátvitelt jelző jellel. A kiválasztott csatornát jelző lámpa a szabályozón zöld színben folyamatosan égni kezd, az azonosítás befejeződött. 4. A. és. lépéseket addig ismételgesse, amíg az összes rendelkezésre álló termosztát azonosítását el nem végezte. 5. Egy rendszerkészülékhez tartozó csatorna kiválasztása 5.. A < vagy > gombok segítségével léptesse a kurzort az áramellátást jelző lámpára (a lámpa piros fénnyel villog). 5.. Az OK gombot lenyomva adja meg a rendszercsatorna azonosító üzemmódját. Az áramellátást jelző lámpa hosszú jel - rövid szünet - hosszú jel ütemben villog, miközben az. csatornát jelző lámpa pirosan villog. 5.. Válasszon ki a rendszer alább felsorolt csatornái közül egyet. = időkapcsoló = közületi termosztát kültéri érzékelővel = közületi termosztát kényelmi/gazdaságos kapcsolóval 5.4. Az OK gomb lenyomásával válassza ki a rendszer egyik csatornáját. A csatornát jelző lámpa zölden kezd villogni. 6. Egy rendszerkészülékhez tartozó csatorna kiválasztása I-4 időkapcsoló 6.. Nyomja le és addig tartsa lenyomva a termosztát - és + gombjait, amíg meg nem jelenik CnF (konfiguráció) felirat az adatátvitelt jelző jellel. A kiválasztott csatornát jelző lámpa a szabályozón zöld színben folyamatosan égni kezd, az azonosítás befejeződött. Rendszerkészülékként működő többfunkciós T-4 termosztát 6.. Finoman nyomja meg a termosztát azonosító gombját, tartsa lenyomva és csak akkor engedje el, amikor az azonosító gomb feletti lyukban található lámpa elkezd zölden villogni. A kiválasztott csatornát jelző lámpa a szabályozón zöld színben folyamatosan égni kezd, az azonosítás befejeződött. 7. A 5. és 6. lépéseket addig ismételgesse, amíg az összes rendelkezésre álló rendszerkészülék azonosítását el nem végezte. 8. Az azonosítás befejeződött A szabályozón nyomja meg az OK gombot és tartsa másodpercig lenyomva, amíg a zöld lámpák ki nem alszanak, ezzel jelezve az azonosítás befejezését és a működési üzemmódba visszatérést. UPOR SMATRIX BA RÖVID ÚTMUTATÓ 9

10 Csatorna vagy rendszerkészülék azonosításának törlése Ha egy csatorna vagy egy rendszerkészülék azonosítása pontatlan volt, vagy ha újra kell azonosítani a termosztátot, az aktuális beállítás eltávolítható a szabályozóról. Egy csatorna azonosítása így törölhető:. Válassza ki az azonosítási üzemmódot. Az. csatornát jelző lámpa pirosan/zölden villog vagy az első olyan csatorna lámpája pirosan villog, amelyet még nem regisztráltak.. Ha egy rendszerkészülék (időkapcsoló stb.) azonosítását törölni kell, nyomja meg a rendszer csatornaazonosító üzemmódját. Az áramellátást jelző lámpa hosszú jel - rövid szünet - hosszú jel ütemben villog, miközben az. csatornát jelző lámpa zölden/pirosan villog.. A < vagy > gombok segítségével léptesse a kurzort (a lámpa piros fénnyel villog) a kívánt csatornára (ha már azonosított, zölden villog), ezzel törölheti az azonosítást. 4. Mintegy 5 másodpercig tartsa lenyomva egyszerre a < és a > gombot is, amíg a kiválasztott csatornát jelző lámpa piros villogásba nem kezd. Az összes csatorna regisztrációjának törlése Ha egy vagy több csatorna azonosítása pontatlan, az összes egyszerre is törölhető. Az összes csatorna regisztrációja a következő módon törölhető egyszerre:. Válassza ki az azonosítási üzemmódot. Az. csatornát jelző lámpa pirosan/zölden villog vagy az első olyan csatorna lámpája pirosan villog, amelyet még nem regisztráltak.. Mintegy 0 másodpercig tartsa lenyomva egyszerre a < és a > gombot is, amíg egy kivételével az összes csatornát jelző lámpa ki nem alszik. Az egyetlen égve maradó lámpa pirosan villog. További funkciók Az állásszabályozók automatikus beszabályozásáról (amely alapértelmezésben be van állítva, hogy ne kelljen kézzel beállítani), a hűtésről és a kényelmi/gazdaságos beállításokról bővebb tájékoztatás a részletes kézikönyvben olvasható. 0 UPOR SMATRIX BA RÖVID ÚTMUTATÓ

11 Műszaki adatok Általános IP Legmagasabb relatív környezeti páratartalom IP0 (IP: a termék aktív részeinek érintésvédelme és a víz behatolása elleni védelem) 85% 0 C-on Termosztát és időkapcsoló CE jelzés Gyenge áramú tesztek EN 6070-* és EN *** EMC- (elektromágneses kompatibilitási követelményekkel kapcsolatos) tesztek EN Áramforrás a szabályozóról Feszültség 4,5 V 5,5 V Üzemi hőmérséklet 0 C és +45 C között Tárolási hőmérséklet -0 C és +70 C között Csatlakozóterminálok (csak termosztátok esetében) 0,5 mm,5 mm Szabályozó CE jelzés Gyenge áramú tesztek EN 6070-* és EN *** EMC- (elektromágneses kompatibilitási követelményekkel kapcsolatos) tesztek EN Áramforrás 0 V váltóáram, +0/-5%, 50 Hz vagy 60 Hz Belső olvadóbiztosíték T5 F,5 AL 50 V, 5x0,5 A (gyors kiolvadású) Üzemi hőmérséklet 0 C és +45 C között Tárolási hőmérséklet -0 C és +70 C között Maximális teljesítményfelvétel 40 W Szivattyú- és kazánrelé kimenetei 0 V váltóáram, +0/-5%, 50 V váltóáram, maximum 8 A Általános felhasználásra szolgáló bemenet (GPI) Csak potenciálmentes érintkező Szelepkimenetek 4 V váltóáram, max. 4 A Hálózati csatlakozás m vezeték európai szabvány szerinti aljzattal (az Egyesült Királyság kivételével) Csatlakozóvezetékek a szivattyúhoz, a GPI.hez és a kazánhoz Legfeljebb 4,0 mm szilárd vagy,5 mm rugalmas, bilincsekkel Csatlakozóvezetékek buszos adatátvitelhez 0,5 mm²,5 mm² Csatlakozóvezetékek szelepes kimenetekhez 0, mm²,5 mm² **) EN Automatikus elektronikus vezérlés háztartási és hasonló használatra --. rész: Általános követelmények **) EN Automatikus elektronikus vezérlés háztartási és hasonló használatra rész: Különleges követelmények a háztartásokban használt elektromos berendezések elektronikus vezérlésével szemben **) EN Automatikus elektronikus vezérlés háztartási és hasonló használatra rész: A hőmérsékletérzékelés vezérlésére vonatkozó részletes követelmények Európa teljes területén használható 068 Megfelelésről szólói nyilatkozat: Felelősségünk tudatában ezennel kijelentjük, hogy azok a termékek, amelyekre a fenti utasítások vonatkoznak, megfelelnek az 999 márciusában kelt 999/5/EK irányelvvel (RTTE-irányelv) kapcsolatos követelményeknek. UPOR SMATRIX BA RÖVID ÚTMUTATÓ

12 0685 0_05_ Production: Uponor AB; Virsbo, Sweden Uponor Épületgépészeti Kft. Az Uponor fenntartja a jogot arra, hogy minden előzetes értesítés nélkül módosítsa a rendszer összetevőinek tulajdonságait, a folyamatos fejlődésre és fejlesztésre összpontosító vállalati irányelveivel összhangban.
