4 Digitális technológia a folyadékszállításban Janik László 2015

5 Az ipari forradalom mérföldkövei 1. Ipari Forradalom 2. Ipari Forradalom 3. Ipari Forradalom gépesítés villamosítás automatizáció 18. Század vége 20. Század eleje 20. Század 70-es évei Napjainkban Bildquellen: Einzylinder-Dampfmaschine : Fa. Wehrle/Emmendingen, Stadtarchiv Emmendingen Ford Serienfertigung : Modicon 084 :

6 % Emelőmagasság % élettartam Kavitáció Járókerék kopás Túlmelegedés Csapágy csúszógyűrű rövidebb élettartam Részterhelés örvény Örvény Jó: - 20%..+10% Ideális =-10%..+5% Csapágy és csúszőgyűrű rövidebb élettartam Élettartam ~ MTBF h 0.92*h 0.53*h Automatizáció lehetséges előnyei Optimum körüli üzem Energiamegtakarítás Kavitáció Megbízhatóság Elfogadható: - 30%..+15% Jelleggörbe 0.1* h Hosszabb élettartam % Folyadékáram Forrás: Judy Hodgson (Du Pont): Predicting Maintenance Costs Accurately, Pumps & Systems, April 2004

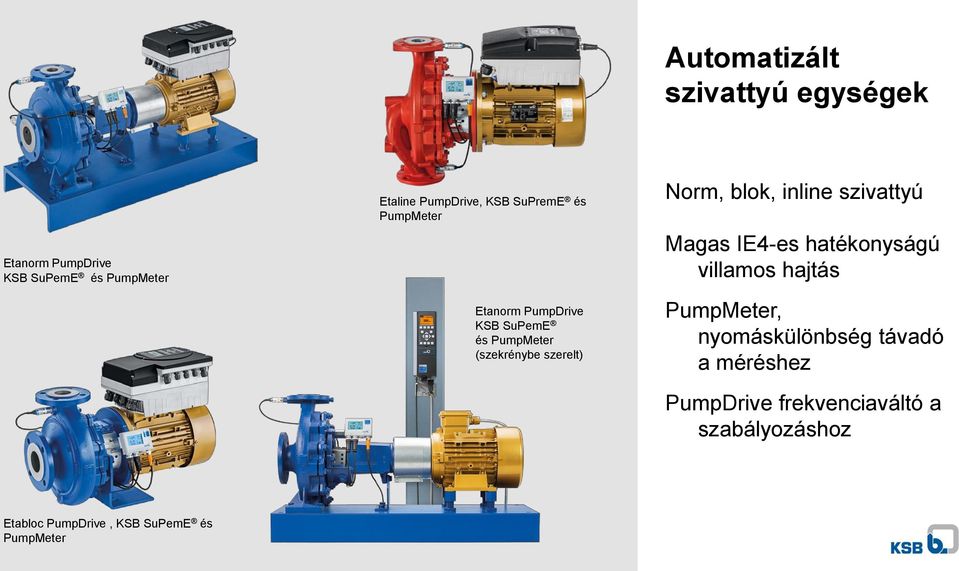

7 Automatizált szivattyú egységek Etanorm PumpDrive KSB SuPemE és PumpMeter Etaline PumpDrive, KSB SuPremE és PumpMeter Etanorm PumpDrive KSB SuPemE és PumpMeter (szekrénybe szerelt) Norm, blok, inline szivattyú Magas IE4-es hatékonyságú villamos hajtás PumpMeter, nyomáskülönbség távadó a méréshez Pumpdrive frekvenciaváltó a szabályozáshoz Etabloc PumpDrive, KSB SuPemE és PumpMeter

8 Movitec, többfokozatú nyomásfokozó Movitec többfokozatú, inline elrendezésű, nagy nyomású szivattyú Ami a sorozatot jellemzi: - Széleskörű választék, számtalan variáció - A felhasználónak tervezve, széria gyártásban Ami különlegessé teszi: A piacon az egyik legjobb hatásfok és magas megbízhatóság

9 Compacta Compacta, Mini-Compacta Épületen belül szennyvíz továbbítás Mini-Compacta: 1-2 szivattyús kivitel akár vágóéles járókerékkel is Compacta: 1-2 szivattyú kivitel, normál és ipari szennyvízhez is, vortex járókerékkel Mini-Compacta

10 Automatizált szivattyú egységek Etanorm PumpDrive KSB SuPemE és PumpMeter Etaline PumpDrive, KSB SuPremE és PumpMeter Etanorm PumpDrive KSB SuPemE és PumpMeter (szekrénybe szerelt) Norm, blok, inline szivattyú Magas IE4-es hatékonyságú villamos hajtás PumpMeter, nyomáskülönbség távadó a méréshez PumpDrive frekvenciaváltó a szabályozáshoz Etabloc PumpDrive, KSB SuPemE és PumpMeter

11 PumpMeter nyomáskülönbség távadó Átlátható szivattyú üzemeltetés Folyamatos szivattyú felügyelet Megtakarítási lehetőségek beazonosítása Időt pénzt és energiát takarít meg

12 PumpDrive Wireless modul M12 csatlakozó PumpDrive / PumpDrive Eco Opcionális főkapcsoló Profibus DP* Modbus RTU* LON Profil 1.0* BACnet / IP* Profinet* Ethernet* 1-6 szivattyús üzem Dinamikus nyomás tartás funkció Kiemelkedő hatékonyság Pumpmeter és SupremE motorral párosítva PumpDrive Eco Wireless modul M12 csalakozó Szinkron és asszinkron motorok szabályzására is 0, kw-ig Motorra szerelhető változat (55 kw-ig)

13 KSB SuPremE Fordulatszám-szabályozott, mágnesmentes szinkronmotor Száraz telepítésű keringető szivattyúkhoz Alkalmazások: fűtés, hűtés, ivóvízellátás stb. Egyéb forgógépekhez is alkalmazható

14 Forgatónyomaték Nm Motor hatásfok % ASM IE2 7,5 kw, 1420 ford./perc Összehasonlítás: IE2 aszinkronmotor hatásfokgörbék Fordulatszám ford./perc

15 Forgatónyomaték Nm Motor hatásfok % 7,5 kw ASM 1500 ford./perc Összehasonlítás: IE3 aszinkronmotor hatásfokgörbék Fordulatszám ford./perc

16 Forgatónyomaték Nm Motor hatásfok % 7,5 kw SSP, 1500 ford./perc Összehasonlítás: KSB SuPremE motor hatásfokgörbék A hatásfok a fordulatszám és a forgatónyomaték igény változása esetén jelentősen stabilabb Fordulatszám ford./perc

17 BOA-Control / BOA-Control IMS BOATRONIC MS mérőkészülék szenzorral Elzáró, szabályzó és mérő funkció egyetlen szerelvényben. Ultrahangos folyadékáram mérés. Közeg hőmérsékletének mérése BOA-Control Boatronic MS/MS 420 mérőkészülék hordozható vagy fix telepítéssel 4-20 ma-es jeltovábbítás BOA-CVE Control IMS

18 Calio, fűtési keringető szivattyú Beépített modbus kommunikáció Eco-Mode további 40%-os energiamegtakarítás érdekében Copyright KSB Aktiengesellschaft W 350 W 800 W

19 Calio, fűtési keringető szivattyú Eco mód Eco-mód (Calio) További 40%-os energiamegtakarítási lehetőség* Copyright KSB Aktiengesellschaft 2014 *EEI értékekhez viszonyítva

20 Az ipari forradalom mérföldkövei 1. Ipari Forradalom 2. Ipari Forradalom 3. Ipari Forradalom 4. Ipari Forradalom gépesítés villamosítás automatizáció digitalizáció 18. Század vége 20. Század eleje 20. Század 70-es évei Napjainkban Bildquellen: Einzylinder-Dampfmaschine : Fa. Wehrle/Emmendingen, Stadtarchiv Emmendingen Ford Serienfertigung : Modicon 084 :

21 Digitalizáció Az internet forradalmasította az üzleti életet Digitalizáció valós Valós dolgok egyre inkább virtuálissá válnak Valós mérés helyett, térfogatáram számítás nyomás/nyomaték alapján Információk bárhol bármikor mobil eszközökön vagy tároló felületeken elérhetőek. Például könyvek helyett ebook-ok, CD helyett adatfolyamok

22 KSB Sonolyzer a világelső Az első applikáció amely hallja ha energiát lehet megtakarítani KSB Sonolyzer segítségével elég hallgatózni és máris kiderül hogy megfelelő-e vagy sem a forgó egység működése Caption, Arial, 10 pt, black

23 KSB Sonolyzer Egyszerű kezelés Különböző típus alapú kiválasztás Következő adatok bevitele szükséges: Folyadékáram Emelőmagasság Teljesítmény Fordulatszám Mely információk megtalálhatóak az adattáblán

24 KSB Sonolyzer Egyszerű mérés Egyszerűen tartsuk közel mobil eszközünket a motor ventillátorához Gyors mérés 20 másodperc alatt kész is van

25 KSB Sonolyzer Lehetséges Energiamegtakarítás? Az analízis összesítése megmutatja, hogy a szivattyúnk a megfelelő üzemi tartományban működik-e A motor analízis összesítése megmutatja az aktuális tengely teljesítményt, fordulatszámot és hogy a motorterhelés optimális vagy sem

26 KSB Sonolyzer Lehetséges Energiamegtakarítás? Az analízis összesítése megmutatja, hogy a szivattyúnk a megfelelő üzemi tartományban működik-e A motor analízis összesítése megmutatja az aktuális tengely teljesítményt, fordulatszámot és hogy a motorterhelés optimális-e vagy sem

27 KSB Sonolyzer Kapcsolat Amennyiben szükséges, segítséget kérhet a szivattyú optimalizálásával kapcsolatban. A mérés helyétől függően lehetőség van egy küldésére a KSB helyi képviselőjének

28 KSB Sonolyzer- Requesting advice for analysis From: Próba László Sent: október 28. 9:14 To: Kalo, Istvan Subject: Energiatakarékossági tanácsot kérek Tisztelt Hölgyem/Uram! Elemzést végzetem a KSB Sonolyzer applikációval szeptember 2. 14:10 és kiderült, hogy a szivattyú KSB Movitec #1 eddig az alábbi adatok alapján üzemelt: Részterhelés. Szivattyútípus vagy felszerelés: Többfokozatú inline szivattyú Típus sorozat: KSB_Movitec Szivattyú típustábla: Térfogatáram: 10,6 m³/h Emelőmagasság: 123 m Motor adattábla: Névleges teljesítmény: 5,5 kw Névleges fordulatszám: /min Elemzési eredmények: Becsült munkapont: Részterhelés Tényleges motorterhelés: Opt. Tényleges tengelyteljesítmény: 3,469 kw Tényleges fordulatszám: /min Várom energiamegtakarítási tanácsukat a szivattyú vonatkozásában. Keressen telefonon [KÉRJÜK ADJA MEG TELEFONSZÁMÁT] vagy ben. Üdvözlettel:

29 KSB Sonolyzer Mérési példa: Részleges terhelés KSB AG Pump: Etabloc Q r : 41,18 m³/h H r : 15,2 m P r : 4 kw N r : /min

30 KSB Sonolyzer Mérési példa: Optimális terhelés KSB AG Pump: Etabloc Q r : 41,18 m³/h H r : 15,2 m P r : 4 kw N r : /min

31 KSB Sonolyzer Felhasználási területek - Szivattyú analízis nem csak KSB termékekhez (radiális, félaxiális változathoz) - Motor analízis bármilyen forgó egységhez - Asszinkron motorokhoz alkalmazható - Állandó fordulatszámhoz - Állandó megtáplálás mellett - Kizárólag ventilátor hűtésű motorokhoz

32 Töltse le az alkalmazást ingyen További információk a KSB-ről és termékeinkről: ps/details?id=com.ksb.sonolyzer ?mt=8&ign-mpt=uo%3D6 32

33 KSB Szivattyú és Armatúra Kft. Szivattyúk Szerelvények Szerviz 1117 Budapest, Budafoki út 60. Janik László
