Periférikus szivattyúk

Átírás

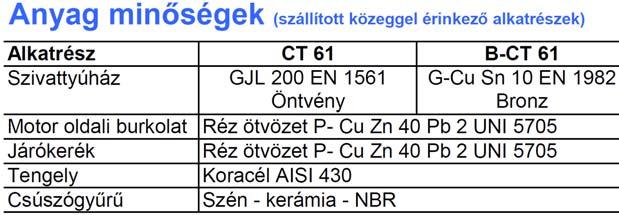

1 Periférikus szivattyúk Kivitel Monoblokk szivattyú, periférikus járókerékkel. Szabadalmazott. Rendkívül kompakt kivitel. CT: Szivattyúház szürkeöntvény. B-CT: Szivattyúház bronz (festett kivitelben kerül szállításra). Alkalmazás Koptató hatású szilárd részecskéket nem tartalmazó, semleges kémhatású, nem gyúlékony közegek és tiszta víz szivattyúzására alkalmas. - Nyomásfokozásra - Vízellátó hálózatokban - Fűtés, légkondícionálók, hűtő-, keringető rendszerekben - Polgári és ipari alkalmazásokban Üzemi körülmények - Szállított közeg maximum hőmérséklete: +60 C - Környezeti hőmérséklet maximuma: +40 C - Maximális szívó mélység: 7 m - Folyamatos üzem Motor adatok 2 pólusú indukciós motor 50Hz, n=2900 ford/min CT 61: 3 fázis, 230/400V, V+ 10% CTM 61: 1fázis 230V + 10% Beépített hővédelemmel Kondenzátor a kapocsházban Szigetelési osztály: F Védelem: IP 54 Konstrukciós és biztonságtechnikai szabványok: EN ; EN , EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány Speciális csúszógyűrűvel Magasabb vagy alacsonyabb közeg vagy külső hőmérséklet Jelleggörbe n=2900 ford/min

2 Periférikus szivattyúk Típusválaszték n=2900 ford/min H Emelőmagasság m-ben P 2 Motor névleges teljesítmény leadás.méretek és súlyok.

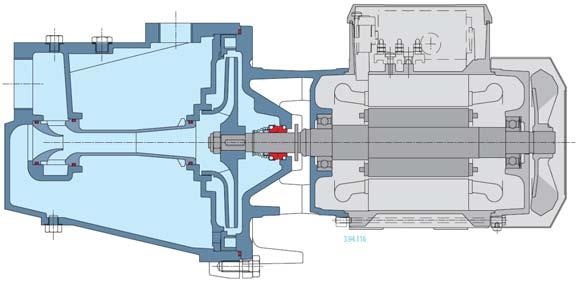

3 Önfelszívó Jet szivattyúk Kivitel Monoblokk, önfelszívó jet szivattyú, gázleválasztó ejektorral. NG: szivattyúház és motor oldali pajzs: szürkeöntvény. B-NG: szivattyúház és motor oldali pajzs: bronz (festett kivitelben kerül szállításra). Alkalmazás - Ásott, fúrt kutakból vízkivétel - Magas gáztartalmú víz felszívása -Tiszta vagy enyhén szennyezett vízre - Nyomásfokozó rendszerekben - Kerti alkalmazás - Öntözés - Mosó berendezésekben Üzemi körülmények - Szállított folyadék maximális hőmérséklete: +40 C - Környezeti hőmérséklet maximuma: +40 C - Maximális szívó mélység: 9 m - Megengedett maximális üzemi nyomás: 10 bar - Folyamatos üzem Motor adatok 2 pólusú indukciós motor 50Hz, n=2900 ford/min NG: 3 fázis, 230/400V, V+ 10% NGM: 1fázis 230V + 10%, Beépített hővédelemmel Kondenzátor a kapocsházban Szigetelési osztály: F. Védelem: IP 54 IE2 besorolás 3 fázisú, 0,75kW-os motortól Konstrukciós és biztonságtechnikai szabványok: EN ; EN EN , EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány IP 55 védelem Speciális tengelytömítéssel Jelleggörbék 1méteres szívómélységnél n=2900 ford/min

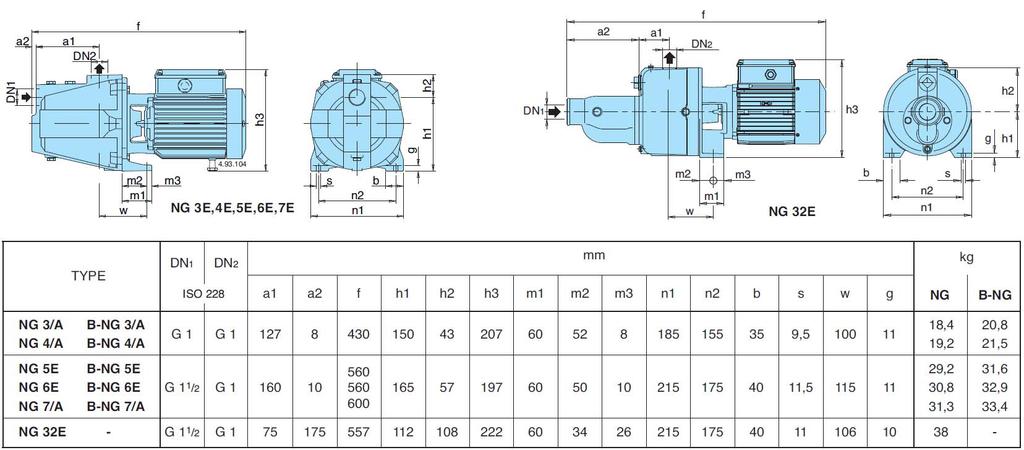

4 Önfelszívó Jet szivattyúk Technikai adatok 1m-es szívómélység mellett n=2900 ford/min P 1 Max. teljesítmény felvétel P 2 Motor névleges teljesítmény leadás B-NG, B-NGM:Bronz kivitel Tűrés ISO 9906, annex A szerint Telepítési példák Ráfolyásos rendszer Önfelszívó rendszer Visszacsapó szelep Visszacsapó szelep.méretek és súlyok.

5 Önfelszívó Jet szivattyúk Jelleggörbék n=2900 ford/min

9 Önfelszívó Jet szivattyúk Kivitel Monoblokk, önfelszívó, jet szivattyú, gázleválasztó ejektorral. Alkalmazás - Ásott-, fúrt kutakból vízkivétel - Magas gáztartalmú víz felszívása - Nyomásfokozó rendszerekben - Kerti alkalmazás - Öntözés - Mosó berendezésekben Üzemi körülmények - Szállított közeg megengedett hőmérséklet tartománya: 0 C C - Környezeti hőmérséklet maximuma: 40 C - Maximális szívó mélység: 9 m - Megengedett maximális nyomás a szivattyúban: 8 bar - Folyamatos üzem Motor adatok 2 pólusú indukciós motor 50Hz, n=2800 ford/min NGL: 3 fázis, 230/400V, V+ 10% NGLM: 1fázis 230V + 10%, Beépített hővédelemmel Kondenzátor a kapocsházban Szigetelési osztály: F Védelem: IP 54 IE2 besorolás 3 fázisú, 0,75kW-os motortól Konstrukciós és biztonságtechnikai szabványok: EN ; EN EN , EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány Jelleggörbék n=2800 ford/min

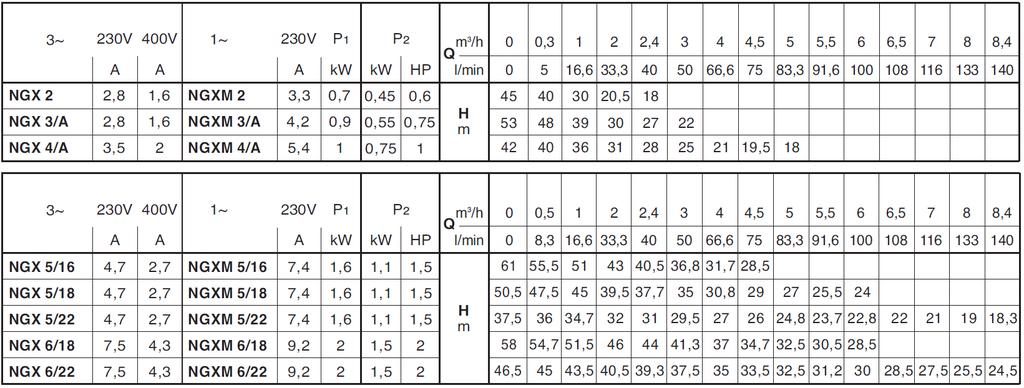

10 Önfelszívó Jet szivattyúk Technikai adatok n=2800 ford/min P 1 Max. teljesítmény felvétel P 2 Motor névleges teljesítmény leadás Tűrés ISO 9906, annex A szerint Jelleggörbék különböző szívási mélységek alapján Hs Önfelszívó képesség Hs (m) Szívó mélység T (min) Önfelszívás ideje

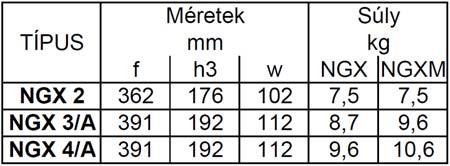

11 Önfelszívó Jet szivattyúk.méretek és súlyok.

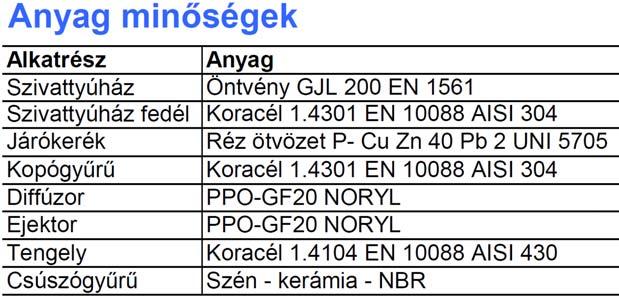

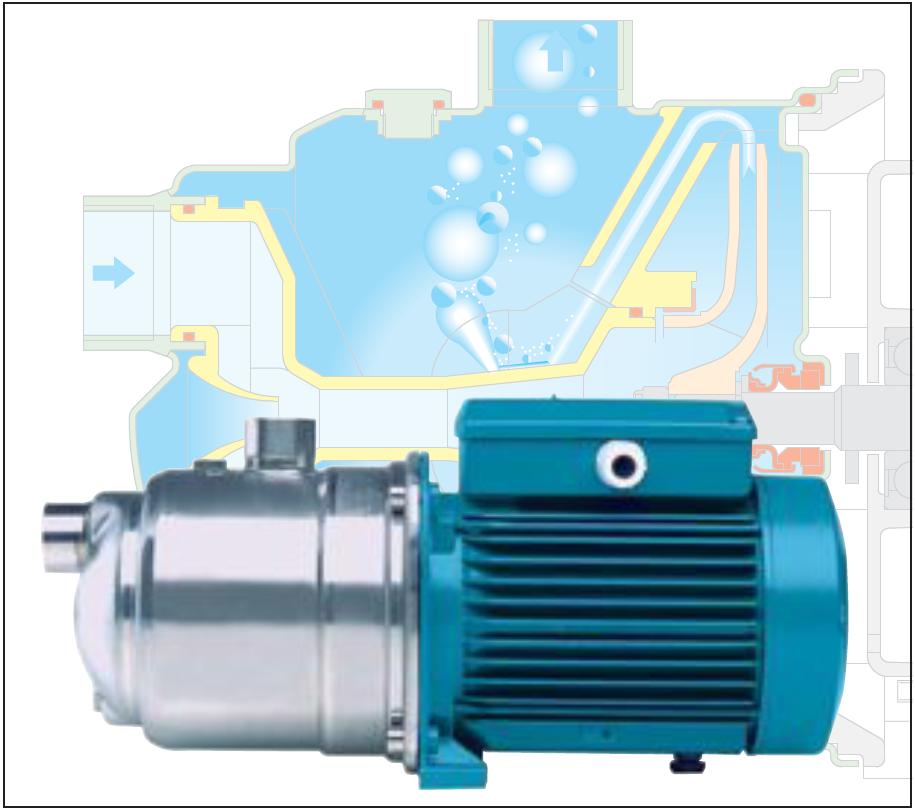

12 Önfelszívó Jet szivattyúk, rozsdamentes acél szivattyúházzal Kivitel Monoblokk, önfelszívó, jet szivattyú, gázleválasztó ejektorral. Rozsdamentes acél burkolat, rézötvözet járókerék, műanyagok minimális használatával. Alkalmazás - Ásott-, fúrt kutakból vízkivétel - Magas gáztartalmú víz felszívása - Nyomásfokozó rendszerekben - Kerti alkalmazás - Öntözés - Mosó berendezésekben Üzemi körülmények - Szállított közeg megengedett hőmérséklet tartománya: 0 C C - Környezeti hőmérséklet maximuma: 40 C - Maximális szívó mélység: 9 m - Megengedett maximális nyomás a szivattyúban: 8 bar - Folyamatos üzem Motor adatok 2 pólusú indukciós motor 50Hz, n=2800 ford/min NGX: 3 fázis, 230/400V, V+ 10% NGXM: 1fázis 230V + 10%, Beépített hővédelemmel Kondenzátor a kapocsházban Szigetelési osztály: F Védelem: IP 54 IE2 besorolás 3 fázisú, 0,75kW-os motortól Konstrukciós és biztonságtechnikai szabványok: EN ; EN EN , EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány. Jelleggörbék n=2800 ford/min

13 Önfelszívó Jet szivattyúk, rozsdamentes acél szivattyúházzal Technikai adatok n=2800 ford/min P 1 Max. teljesítmény felvétel P 2 Motor névleges teljesítmény leadás Tűrés ISO 9906, annex A szerint Jelleggörbék különböző szívási mélységek alapján Hs Önfelszívó képesség Visszacsapó szelep Hs (m) Szívó mélység T (min) Önfelszívás ideje

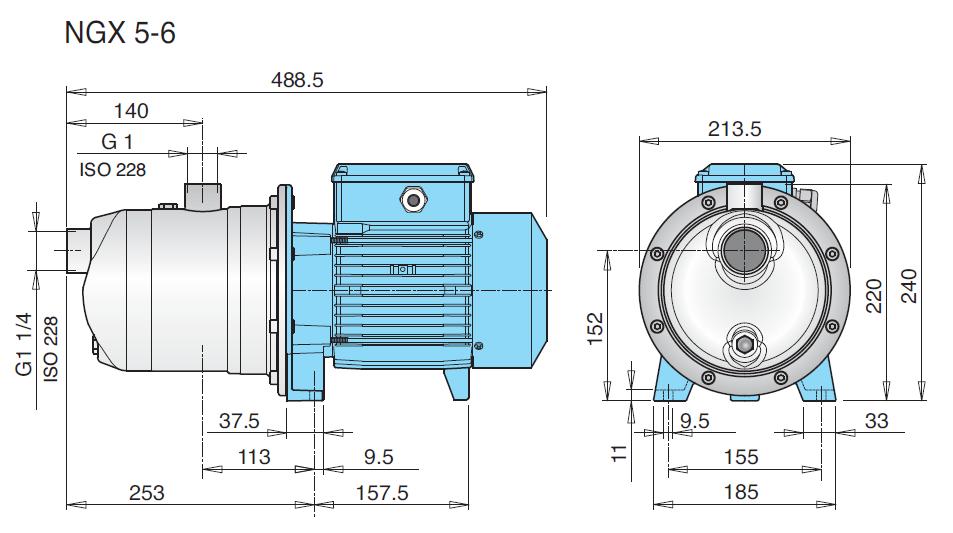

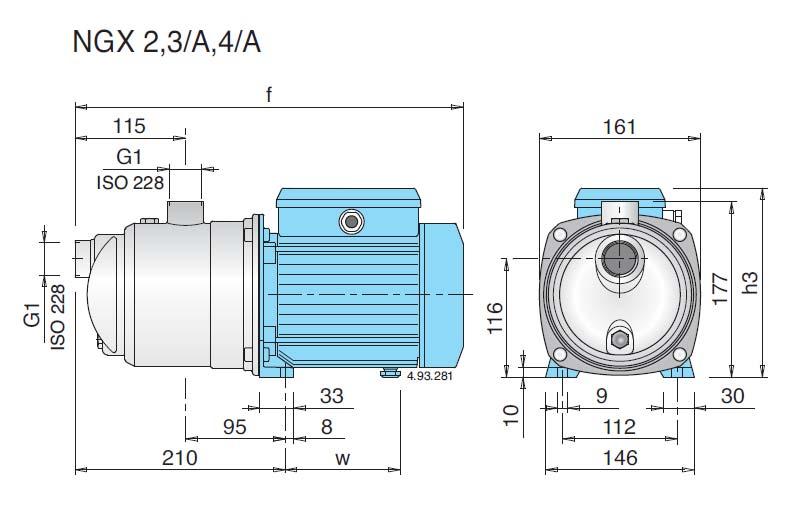

14 Önfelszívó Jet szivattyúk, rozsdamentes acél szivattyúházzal Méretek és súlyok

15 Önfelszívó Jet szivattyúk, rozsdamentes acél szivattyúházzal

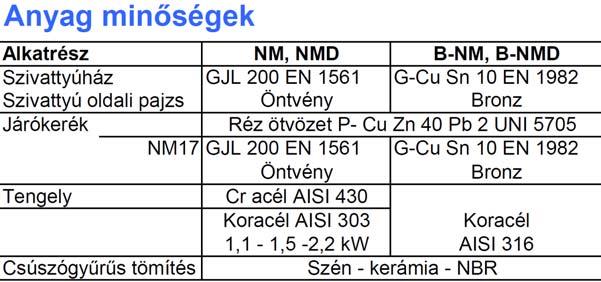

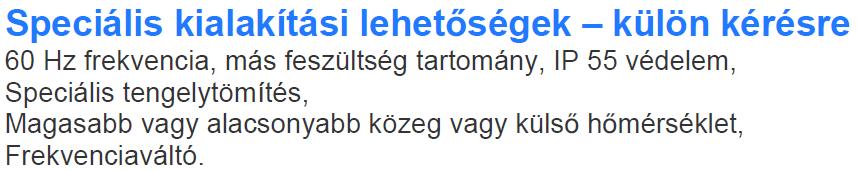

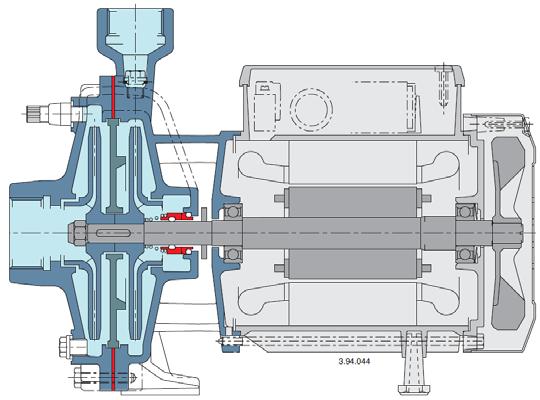

16 Monoblokk centrifugál szivattyú menetes csatlakozással Kivitel Monoblokk centrifugál szivattyú. A járókerék a villanymotor tengelyén helyezkedik el. NM: 1 fokozatú NMD: 2 fokozatú Csatlakozások: menetes csatlakozás ISO 228/1 (BS 2779) NM, NMD: szivattyúház és szivattyú oldali pajzs: szürkeöntvény B-NM, B-NMD: szivattyúház és szivattyú oldali pajzs: bronz (festett kivitelben kerül szállításra) Alkalmazás - Szilárd szennyezéstől mentes, nem agresszív, tiszta közegek szállítására (szilárd anyag tartalom maximuma 0,2%) - Vízellátó hálózatokban - Fűtés, légkondícionálók, hűtő-, keringető rendszerekben - Polgári és ipari alkalmazásokban - Tüzivíz ellátó rendszerekben - Öntözőrendszerek részeként - Uszodai alkalmazásokra Üzemi körülmények - Szállított közeg megengedett hőmérséklet tartománya: -10 C C - Környezeti hőmérséklet maximuma: 40 C - Maximális szívó mélység: 7 m - Megengedett maximális üzemi nyomás: 10bar (16 bar: NMD 25/190; NMD 32/21; NMD 40/180) - Folyamatos üzem Motor adatok 2 pólusú indukciós motor 50Hz, n=2900 ford/min NM, NMD: 3 fázis, 230/400V, V+ 10% 3kW-ig 400/690 V ± 10% 4kw-tól 9,2kW-ig NMM, NMDM: 1fázis 230V + 10%, Beépített hővédelemmel Szigetelési osztály: F Védelem: IP 54 IE2 besorolás 3 fázisú, 0,75kW-os motortól Konstrukciós és biztonságtechnikai szabványok: EN ; EN EN , EN Jelleggörbék n=2900 ford/min

17 Monoblokk centrifugál szivattyú menetes csatlakozással Típusválaszték n=2900 ford/min.

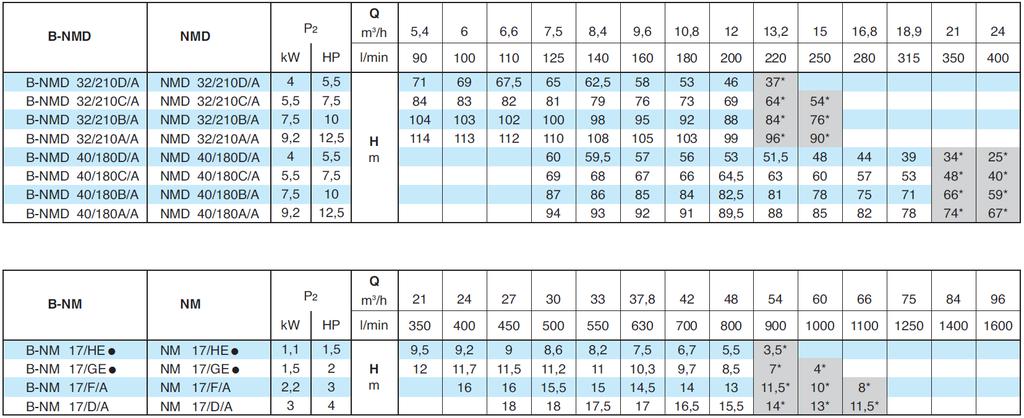

18 Monoblokk centrifugál szivattyú menetes csatlakozással Típusválaszték n=2900 ford/min. NM, NMD Standard kivitel P 2 Motor névleges teljesítmény leadás 1 fázisú motorral = NMM - NMDM B-NM, B-NMD Bronz kivitel H Emelőmagasság m-ben Maximum szívómélység: 1-2 m Tűrés ISO 9906, annex A szerint Névleges áramfelvétel.. P 1 Max. teljesítmény felvétel P 2 Motor névleges teljesítmény leadás Direkt indításhoz tartozó áramfelvétel / névleges áramfelvétel

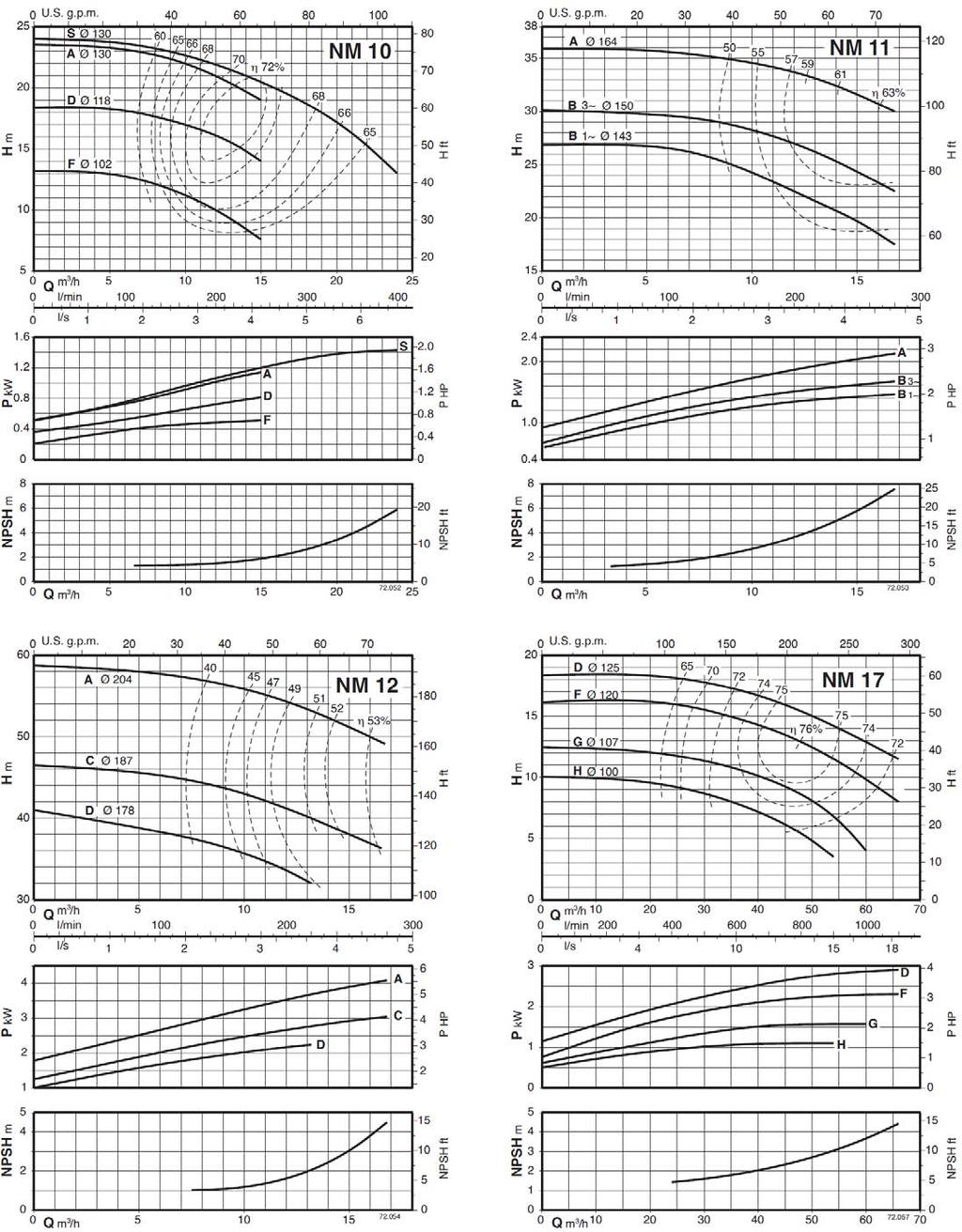

19 Monoblokk centrifugál szivattyú menetes csatlakozással.jelleggörbék n=2900 ford/min..

24 Monoblokk centrifugál szivattyú menetes csatlakozással Méretek és súlyok.

25 Monoblokk centrifugál szivattyú menetes csatlakozással.méretek és súlyok.

26 Monoblokk centrifugál szivattyú menetes csatlakozással

27 Vízszintes tengelyű, többlépcsős szivattyúk Kivitel Monoblokk, vízszintes tengelyű, többlépcsős szivattyúk. A szivattyúház axiális beömlésű, radiális függőleges kiömlésű. Járókerekek, szintek anyaga: NORYL. Alkalmazás - Vízellátó hálózatokban - Polgári és ipari alkalmazásokban - Öntözőrendszerek részeként - Kerti használatra Üzemi körülmények - Szállított közeg megengedett hőmérséklet tartománya: 0 C C - Környezeti hőmérséklet maximuma: +40 C - Megengedett maximális nyomás a szivattyúban: 8 bar - Folyamatos üzem Motor adatok 2 pólusú indukciós motor 50Hz, n=2800 ford/min. MGP: 3 fázis, 230/400V, V+ 10% MGPM: 1fázis 230V + 10%, Beépített hővédelemmel Kondenzátor a kapocsházban Szigetelési osztály: F Védelem: IP 54 IE2 besorolás 3 fázisú, 0,75kW-os motortól Konstrukciós és biztonságtechnikai szabványok: EN ; EN , EN Jelleggörbék n=2800 ford/min Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány. Frekvenciaváltós üzemre alkalmas motorral.

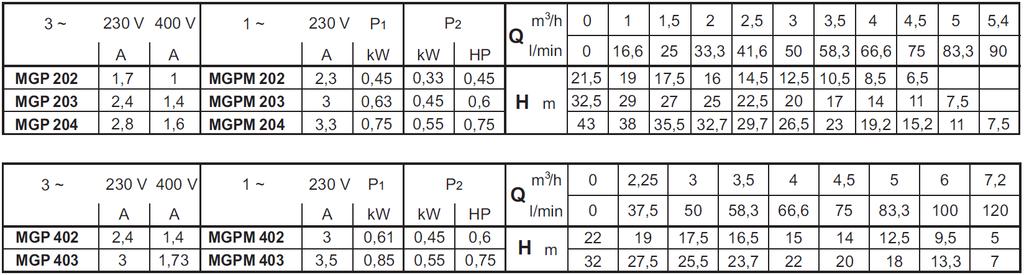

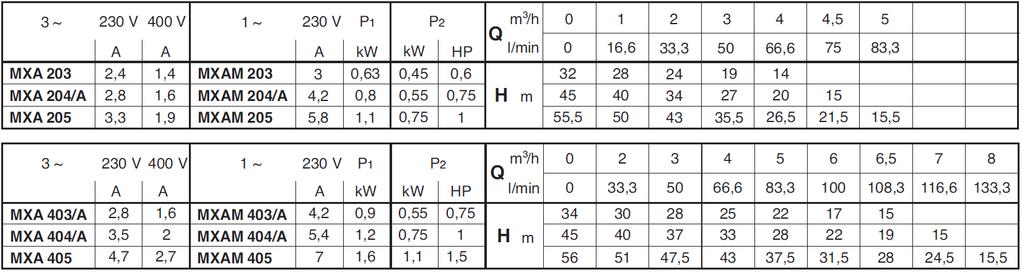

28 Vízszintes tengelyű, többlépcsős szivattyúk Típusválaszték n=2900 ford/min P 1 Max. teljesítmény felvétel A mérési eredmények tiszta, gázmentes, hideg vízre vonatkoznak Tűrés ISO 9906, annex A szerint P 2 Motor névleges teljesítmény leadás 4 m 3 /h feletti teljesítmény eléréséhez G 1 ¼ (DN 32) szívócső alkalmazása szükséges.méretek és súlyok.

29 Többfokozatú, önfelszívó szivattyúk Kivitel Monoblokk, vízszintes tengelyű, többfokozatú, önfelszívó szivattyúk. Koracél szivattyúház. A szivattyúház axiális beömlésű, radiális függőleges kiömlésű. Járókerekek: Noryl. Alkalmazás - Vízellátásra - Univerzális szivattyú polgári és ipari alkalmazásokra - Gáztartalmú közeg felszívására - Nyomásfokozásra - Kerti öntözésre Üzemi körülmények Szállított közeg megengedett hőmérséklet tartománya: 0 C C. Környezeti hőmérséklet maximuma: +40 C. Maximum szívómélység: 8 m. Megengedett maximális nyomás a szivattyúban: 8 bar. Folyamatos üzem. Motor adatok 2 pólusú indukciós motor, 50Hz, n=2800 ford/min. MXA: 3 fázis, 230/400 V + 10%. MXAM: 1fázis 230 V + 10%, beépített hővédelemmel. Kondenzátor a kapocsházban. Szigetelési osztály: F. Védelem: IP 54 IE2 besorolás 3 fázisú, 0,75kW-os motortól. Konstrukciós és biztonságtechnikai szabványok: EN ; EN EN , EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány. Jelleggörbék n=2800 ford/min Önfelszívó képesség Visszacsapó szelep Hs (m) szívó mélység t (min) önfelszívás ideje

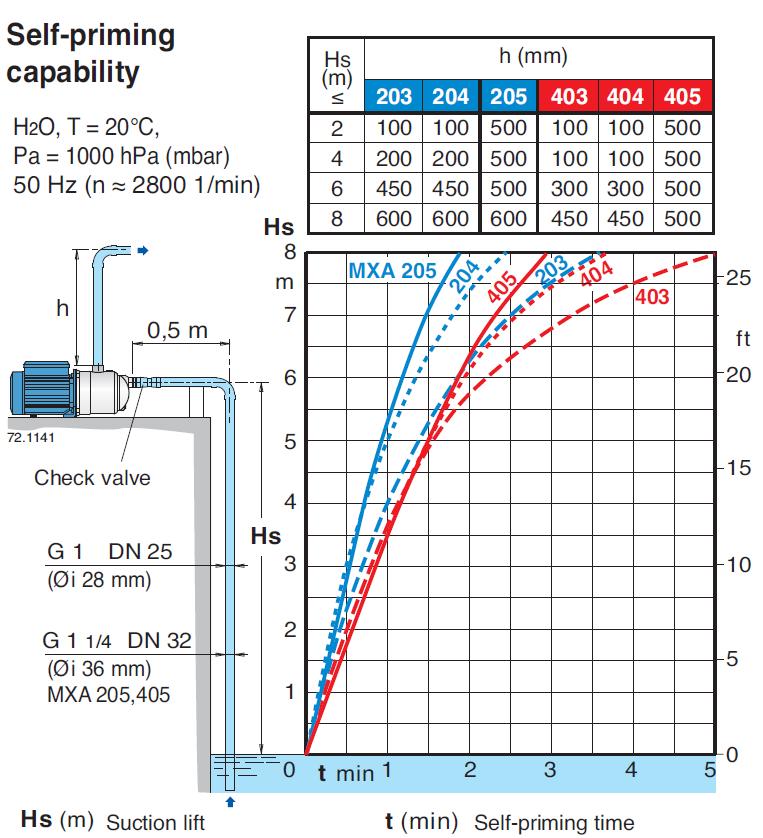

30 Több fokozatú, önfelszívó szivattyúk Típusválaszték n=2800 ford/min P 1 Max. teljesítmény felvétel A mérési eredmények tiszta, gázmentes, hideg vízre vonatkoznak Tűrés ISO 9906, annex A szerint P 2 Motor névleges teljesítmény leadás 4 m 3 /h feletti teljesítmény eléréséhez G 1 ¼ (DN 32) szívócső alkalmazása szükséges Méretek és súlyok

31 Vízszintes tengelyű, több fokozatú szivattyúk Kivitel Monoblokk, vízszintes tengelyű, több fokozatú szivattyúk rozsdamentes acél (AISI 316L) szivattyúházzal. Kompakt, robosztus konstrukció. A szivattyúház axiális beömlésű, radiális függőleges kiömlésű. Feltöltő és leeresztő nyílások a szivattyúház közepén, amelyek minden oldalról kényelmesen elérhetők. Alkalmazás Vízellátásra. Koptató hatású szilárd részecskéket nem tartalmazó, semleges kémhatású, tiszta víz szivattyúzására. Egyéb közegek szállítására (külön kérésre). Univerzális szivattyú, polgári és ipari alkalmazásokra. Nyomásfokozásra. Kerti locsolásra. Üzemi körülmények Szállított közeg megengedett hőmérséklet tartománya: -15 C C Környezeti hőmérséklet maximuma: 40 C Megengedett maximális nyomás a szivattyúban: 8 bar Folyamatos üzem Motor adatok 2 pólusú indukciós motor, 50Hz, n=2800 ford/min MXHL: 3 fázis, 230/400 V + 10% MXHLM: 1fázis 230 V + 10%, beépített hővédelemmel Kondenzátor a kapocsházban Szigetelési osztály: F Védelem: IP 54 IE2 besorolás 3 fázisú, 0,75kW-os motortól Konstrukciós és biztonságtechnikai szabványok: EN ; EN EN , EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány. IP 55 védelem. Speciális csúszógyűrűvel FPM szivattyúház tömítés. Magasabb vagy alacsonyabb közeg és környezeti hőmérséklet. Frekvenciaváltós üzemre alkalmas motorral. Jelleggörbék n=2800 1/min

32 Vízszintes tengelyű, több fokozatú szivattyúk Típusválaszték n=2800 ford/min P 1 Max. teljesítmény felvétel A mérési eredmények tiszta, gázmentes, hideg vízre vonatkoznak Tűrés ISO 9906, annex A szerint P 2 Motor névleges teljesítmény leadás Méretek és súlyok (1) Feltöltő csavar (2) Leeresztő csavar

33 Vízszintes tengelyű, több fokozatú szivattyúk Jelleggörbék n=2800 ford/min

34 Vízszintes tengelyű, több fokozatú szivattyúk, rozsdamentes acél szivattyúházzal Kivitel Monoblokk, vízszintes tengelyű, több fokozatú szivattyúk rozsdamentes acél szivattyúházzal. Kompakt, robosztus konstrukció. A szivattyúház axiális beömlésű, radiális függőleges kiömlésű. Feltöltő és leeresztő nyílások a szivattyúház közepén, amelyek minden oldalról kényelmesen elérhetők. Alkalmazás Vízellátásra. Koptató hatású szilárd részecskéket nem tartalmazó, semleges kémhatású, tiszta közegek szivattyúzására. Univerzális szivattyú, polgári és ipari alkalmazásokra. Nyomásfokozásra. Kerti locsolásra. Üzemi körülmények Szállított közeg megengedett hőmérséklet tartománya: -15 C C. Környezeti hőmérséklet maximuma: 40 C. Megengedett maximális nyomás a szivattyúban: 8 bar. Folyamatos üzem. Motor adatok 2 pólusú indukciós motor, 50Hz, n=2800 ford/min MXH: 3 fázis, 230/400 V + 10% 3 kw-ig 400/690 V + 10% 3,7 kw-tól 4 kw-ig MXHM: 1fázis, 230 V + 10%, beépített hővédelemmel Kondenzátor a kapocsházban Szigetelési osztály: F Védelem: IP 54 IE2 besorolás 3 fázisú, 0,75kW-os motortól Konstrukciós és biztonságtechnikai szabványok: EN ; EN EN , EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány. IP 55 védelem. Speciális csúszógyűrűvel. FPM szivattyúház tömítés. Magasabb vagy alacsonyabb közeg és környezeti hőmérséklet. Frekvenciaváltós üzemre alkalmas motorral. Jelleggörbék n=2800 ford/min

35 Vízszintes tengelyű, több fokozatú szivattyúk, rozsdamentes acél szivattyúházzal Technikai adatok n=2800 ford/min P 1 Max. teljesítmény felvétel A mérési eredmények tiszta, gázmentes, hideg vízre vonatkoznak Tűrés ISO 9906, annex A szerint P 2 Motor névleges teljesítmény leadás Méretek és súlyok (1) Feltöltő csavar (2) Leeresztő csavar

36 Vízszintes tengelyű, több fokozatú szivattyúk, rozsdamentes acél szivattyúházzal Jelleggörbék n=2800 ford/min

37 Vízszintes tengelyű, több fokozatú szivattyúk, rozsdamentes acél szivattyúházzal

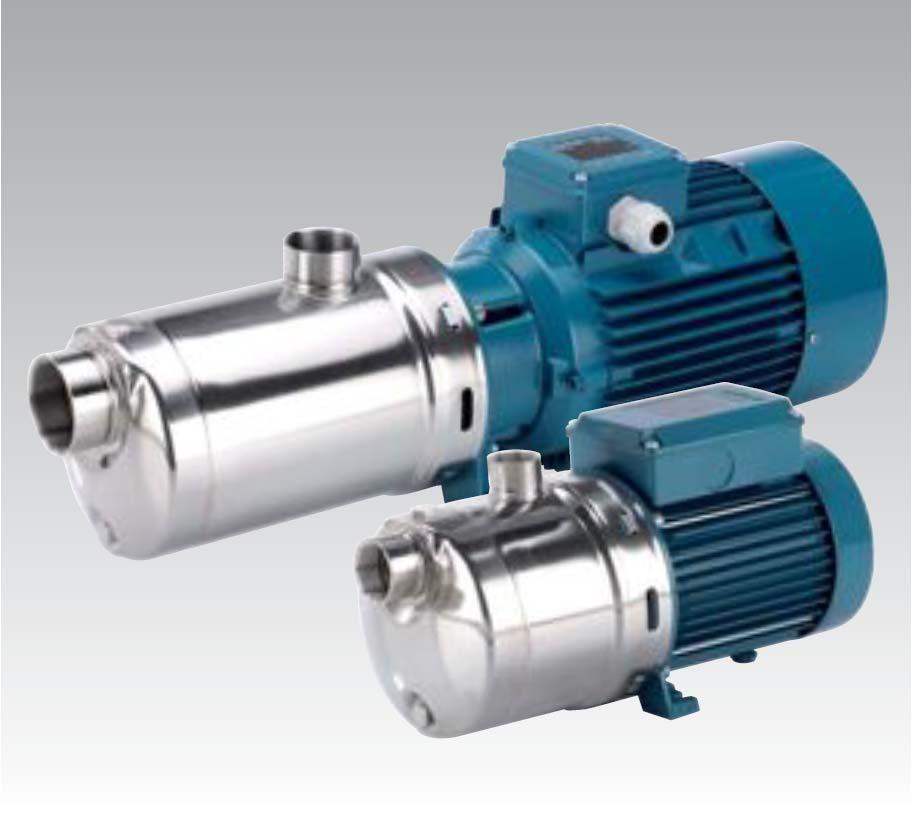

38 Vízszintes tengelyű, többlépcsős szivattyúk rozsdamentes szivattyúházzal Kivitel Monoblokk, vízszintes tengelyű többlépcsős szivattyúk. A szivattyúház axiális beömlésű, radiális függőleges kiömlésű. Járókerekek, szintek anyaga: NORYL. Alkalmazás - Vízellátó hálózatokban - Polgári és ipari alkalmazásokban - Öntözőrendszerek részeként - Kerti használatra Üzemi körülmények - Szállított közeg megengedett hőmérséklet tartománya: 0 C C - Környezeti hőmérséklet maximuma: +40 C - Megengedett maximális nyomás a szivattyúban: 8 bar - Folyamatos üzem Motor adatok 2 pólusú indukciós motor 50Hz, n=2800 ford/min MXP: 3 fázis, 230/400V, V+ 10% MXPM: 1fázis 230V + 10%, Beépített hővédelemmel Kondenzátor a kapocsházban Szigetelési osztály: F Védelem: IP 54 IE2 besorolás 3 fázisú, 0,75kW-os motortól Konstrukciós és biztonságtechnikai szabványok: EN ; EN EN , EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány. Frekvenciaváltós üzemre alkalmas motorral. Jelleggörbék n=2800 ford/min

39 Vízszintes tengelyű, többlépcsős szivattyúk rozsdamentes szivattyúházzal Típusválaszték n=2900 ford/min P 1 Max. teljesítmény felvétel A mérési eredmények tiszta, gázmentes, hideg vízre vonatkoznak Tűrés ISO 9906, annex A szerint P 2 Motor névleges teljesítmény leadás 4 m 3 /h feletti teljesítmény eléréséhez G 1 ¼ (DN 32) szívócső alkalmazása szükséges.méretek és súlyok.

40 Vízszintes tengelyű, többlépcsős szivattyúk rozsdamentes szivattyúházzal

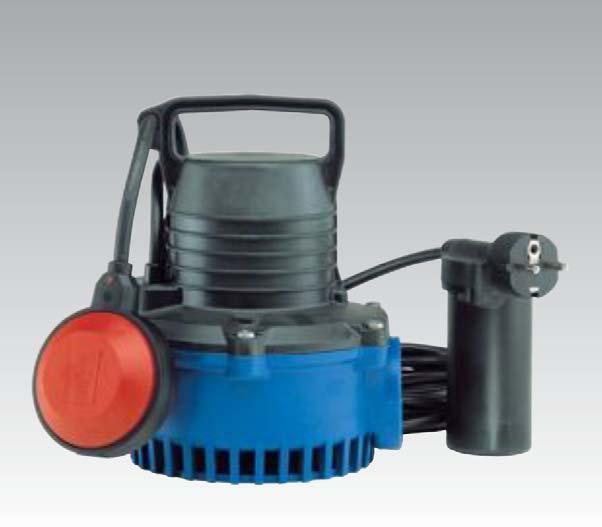

41 Vízmentesítő merülő szivattyú Kivitel Merülő szivattyú. Az új fejlesztésű műanyagok alkalmazásával a szivattyú ellenáll mindennemű korróziónak, üzemi hőmérséklet mellett teljes mértékben alaktartó. AISI 430, koracél tengely. Tripla tengelytömítés, anyaga: NBR. Minimális méretei és a magas szintű teljesítménye biztosítja sokrétű alkalmazhatóságát. Úszókapcsolós kivitel. Alkalmazás Tiszta vagy enyhén szennyezett vízre. Elárasztott helységek, tartályok víztelenítésére. Szivattyúzás vízgyűjtő helyekről, tartályokból, tavakból, folyókból, gödrökből, esővízgyűjtőkből. Öntözési célokra Kültéri használat esetén a kábel nem lehet hosszabb 10 m-nél. Üzemi körülmények Szállított közeg maximum hőmérséklete, tartós használatra: +35 C. Maximum merülési mélység: 5 m (megfelelő kábel hosszal) Lebegő szilárd szennyeződés max. átmérő: 8 mm. Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány. 10 méteres H07RN8-F, 4 G 1mm 2 kábellel, dugvilla nélkül Kondenzátorral szerelt vezérlő dobozzal. Dugvilla nélküli kábellel. Úszókapcsoló nélkül. Függőleges nyomóággal. Frekvenciaváltós üzemre alkalmas motorral. Jelleggörbe és jellemzők n=2900 ford/min P 1 Max. teljesítmény felvétel P 2 Motor névleges teljesítmény leadás H emelőmagasság m-ben

42 Vízmentesítő merülő szivattyú.méretek és súlyok Súly: 5 kg. Vezérlődoboz (kérésre).telepítési példa

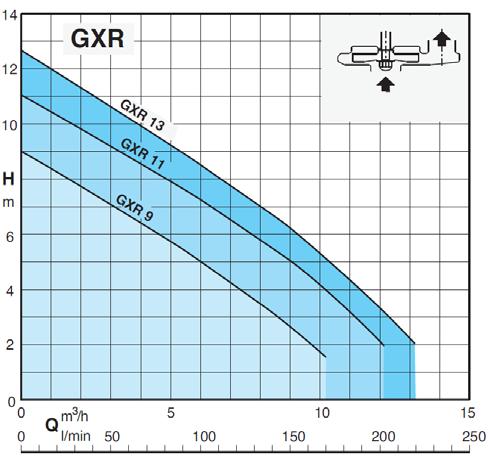

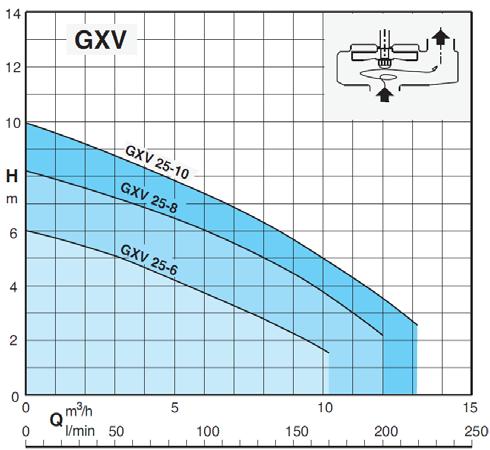

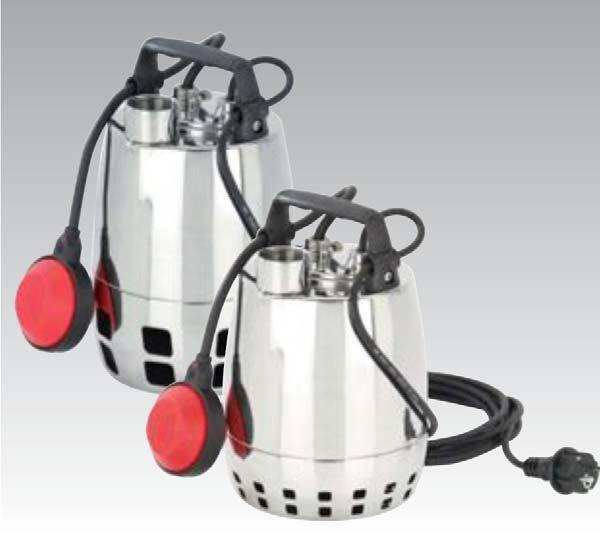

43 Merülő szivattyúk rozsdamentes acélból Kivitel Függőleges kiömlésű, egy járókerekes merülő szivattyúk rozsdamentes acélból. GXR: nyitott járókerékkel. GXV: vortex járókerékkel. A motor hűtését a szivattyúzott víz biztosítja a külső és a belső borítás közötti áramlásával. Dupla csúszógyűrű, olajkamrában. Maximum emelési magasság: 12,7 m. Maximum szállítás: 220 l/min. Alkalmazás GXR: Tiszta vízre. Lebegő szilárd szennyeződés max. átmérő: 10 mm. Szivattyúzás vízgyűjtő helyekről, tartályokból, tavakból, folyókból, gödrökből, esővízgyűjtőkből. Víztelenítésre. Öntözési célokra. GXV: Tiszta vagy enyhén szennyezett vízre. Lebegő szilárd szennyeződés max. átmérő: 25 mm. Kültéri használat esetén a kábel nem lehet hosszabb 10 m-nél az EN szabvány szerint. Üzemi körülmények Szállított közeg maximum hőmérséklete: +50 C. Maximum merülési mélység: 5 m. Minimum vízszint úszókapcsolóval: GXR: 70mm, GXV: 130mm. Minimum vízszint kézi vezérléssel: GXR: 15mm, GXV: 30mm. Folyamatos üzem. Motor adatok 2 pólusú indukciós motor, 50Hz, n=2900 ford/min. GXR, GXV : 3 fázis, 230 V+ 10%. 3 fázis, 400 V+ 10%. GXRM, GXVM : 1 fázis 230V. Úszókapcsolóval, Beépített hővédelemmel. Beépített kondenzátorral. Szigetelési osztály: F. Védelem: IP X8 (folyamatos merülés). Dupla impregnálással ellátott tekercs. Konstrukciós és biztonságtechnikai szabvány: EN , EN , EN Jelleggörbék n=2900 ford/min

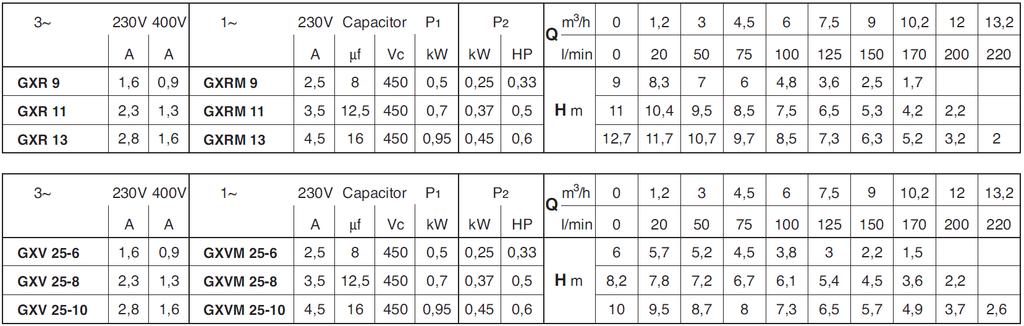

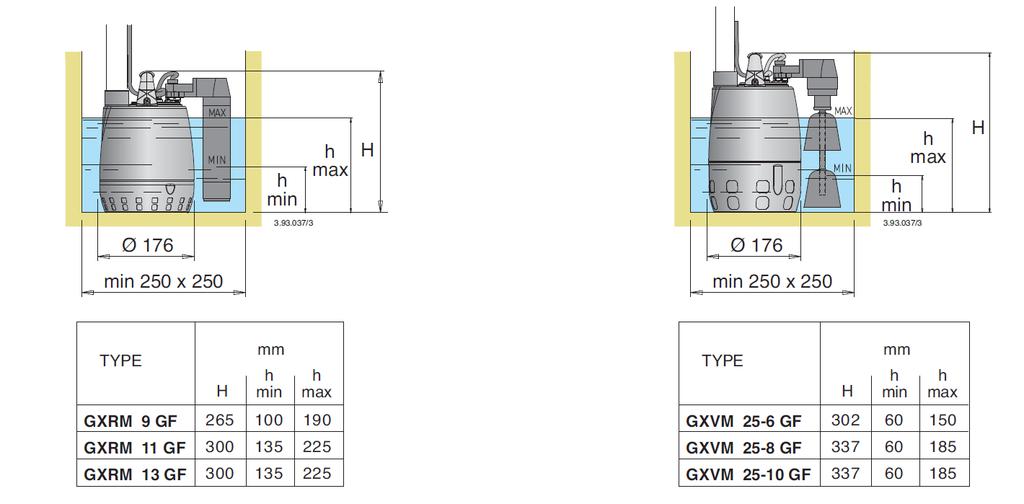

44 Merülő szivattyúk rozsdamentes acélból Típusválaszték n=2900 ford/min P 1 Max. teljesítmény felvétel P 2 Motor névleges teljesítmény leadás = sűrűség 1000 kg/m 3 Tűrés ISO 9906, annex A = kinematikus viszkozitás max 20mm 2 / sec.méretek és súlyok. (1) 5 méteres kábellel (1) 5 méteres kábellel

45 Merülő szivattyúk rozsdamentes acélból Telepítési példák Telepítési példák függőleges mágneses úszókapcsolóval

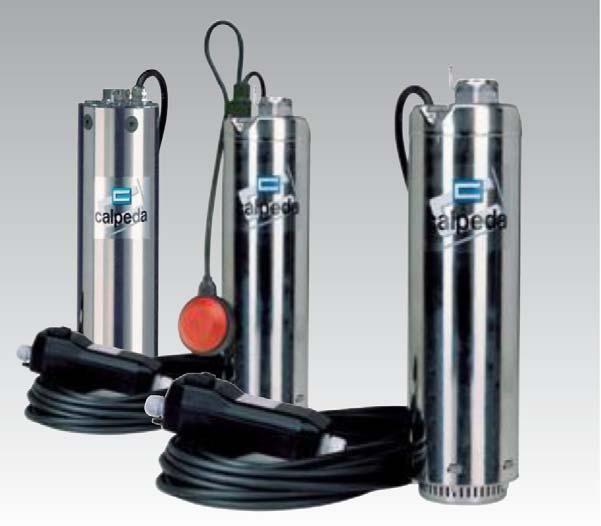

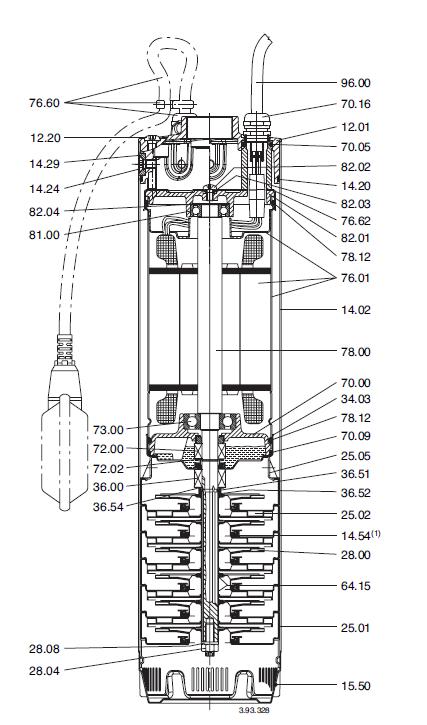

46 Több fokozatú merülő szivattyúk tiszta vízre Kivitel Monoblokk, több fokozatú szivattyúk, rozsdamentes acélból. A motor hűtését a szivattyúzott közeg biztosítja. Dupla csúszógyűrűs tömítés, olajkamrában. A nagyobb méretű szilárd testek bejutását szívószűrő akadályozza meg. Alkalmazás Vízellátásra fúrt vagy ásott kutakból, tartályokból, vízgyűjtőkből. Polgári és ipari alkalmazásokban. Kerti öntözésre, esővíz hasznosítására. Üzemi körülmények Szállított közeg maximum hőmérséklete: +35 C A kút minimális belső átmérője: 140 mm Minimum merülési mélység: 100 mm Maximum merülési mélység: 20 m (megfelelő kábelhosszal) Folyamatos üzem Motor adatok 2 pólusú indukciós motor 50Hz, n=2900 ford/min MXS: 3 fázis, 230 V+ 10% 3 fázis, 400 V+ 10% Kábel: H07RN8-F, hossza: 15m, villásdugó nélkül MXSM:1fázis 230V + 10% Beépített hővédelemmel 1,1 kw-tól, Vezérlődoboz kondenzátorral, hőkioldó 1,8 kw-ig Úszókapcsoló MXSM CG 10 A-ig (kérésre). Kábel: H07RN8-F, hossza: 15 m, villásdugóval Szigetelési osztály: F Védelem: IP 68 Dupla impregnálással ellátott tekercs Konstrukciós és biztonságtechnikai szabvány: EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány 20 méteres kábellel szerelve Frekvenciaváltó Jelleggörbék n=2900 ford/min

47 Több fokozatú merülő szivattyúk tiszta vízre Típusválaszték n=2900 ford/min P 1 Max. teljesítmény felvétel A mérési eredmények tiszta, gázmentes, hideg vízre vonatkoznak Tűrés ISO 9906, annex A szerint P 2 Motor névleges teljesítmény leadás Méretek és súlyok. Súlyok 15 m kábellel Úszókapcsolóval 10 A-ig (kérésre)

48 Több fokozatú merülő szivattyúk tiszta vízre Jelleggörbék n=2900 ford/min

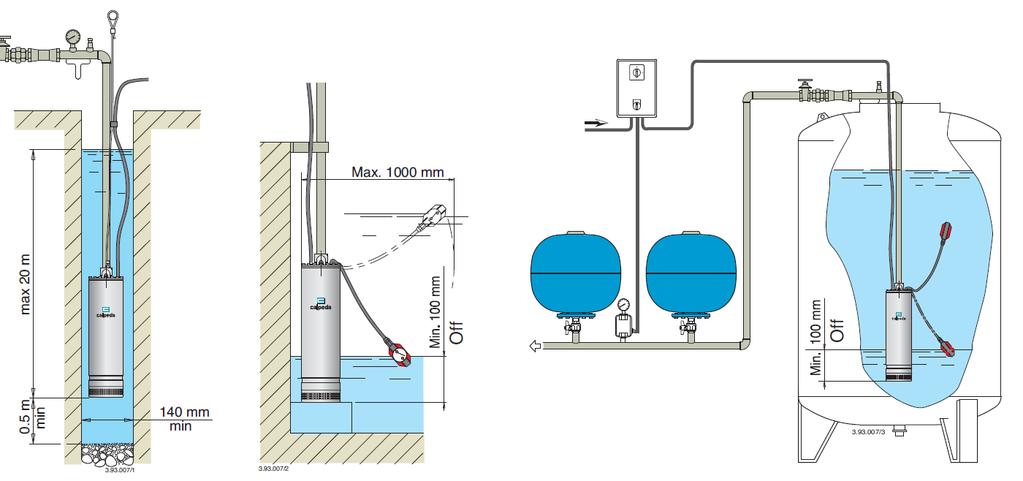

49 Több fokozatú merülő szivattyúk tiszta vízre Telepítési példák Felfüggesztett pozíció Úszókapcsolóval Telepítési példa (kérésre)

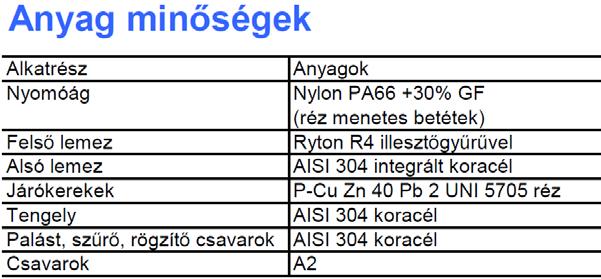

50 4 -os periférikus csőbúvár szivattyúk Kivitel Merülő, csőbúvár szivattyúk 4 -os kutakhoz, periférikus járókerékkel. A speciális műanyag és rozsdamentes acél hidraulikus anyagok megakadályozzák a járókerék beragadását, ha a szivattyú hosszabb ideig nem volt használva. Gyors és egyszerű telepítés és karbantartás. Csatlakozás: 1. Alkalmazás 4 kutakhoz. Vízellátó hálózatokban. Ivóvíz ellátására. Szökőkutakban. Ipari és polgári alkalmazásokban. Öntözőrendszerekben. Mezőgazdaságban. Tartályok feltöltésére, ürítésére Üzemi körülmények Szállított víz maximális hőmérséklete: +35 C. Homok tűrés: 20 g/m 3 Folyamatos üzem. Motor adatok 2 pólusú indukciós motor, 50Hz, n=2900 ford/min. SFM 70: 1fázis 230V, beépített hővédelemmel, beépített kondenzátorral Ivóvíz használatra alkalmas kábel 3x1,5+1G1,5mm 2. Kábel hossz: 20m. Szigetelési osztály: F. Védelem: IP X8 (folyamatos merülés). Olajhűtésű motor kiegyenlítő membránnal. Konstrukciós és biztonságtechnikai szabványok: EN Speciális kialakítási lehetőségek - külön kérésre 60 Hz frekvencia, más feszültség tartomány. Jelleggörbe n=2900 ford/min

51 4 -os periférikus csőbúvár szivattyúk Típusválaszték n=2900 ford/min P 1 Max. teljesítmény felvétel P 2 Motor névleges teljesítmény leadás Tűrés ISO 9906, annex A szerint A teljesítmény görbék az alábbi kinematikus viszkozitás értéken alapulnak: 1mm 2 /s, sűrűség: legalább 1000 kg/ m 3.Méretek és súlyok. Súly: 11,3 kg
