1 Épületautomatizálás Ipari automatizálás Rendszerek Fôkatalógus Túlfeszültségvédelem Érvényes: augusztustól Think future. Switch to green.

2

3 Tartalomjegyzék B levezetõosztály C levezetõosztály D levezetõosztály Mûszaki adatok Alkalmazási példák Levezetõ szakaszoló Típusjegyzék, Címszójegyzék, Általános szállítási feltételek 3. oldal 5. oldal 7. oldal 8. oldal 12. oldal 26. oldal 3 3. oldal 1

4 Túlfeszültségvédelem B, C, D levezetõosztály Tartozékok Komplett ajánlatok Alkalmazási példák 2

5 B levezetõosztály Villám-lökõáram I imp (10/350)µs Típusjelölés Cikkszám Csom. e. kifutó típus Villámáram-levezetõ SPB csatoló szükséges 25kA 35kA 60kA 100kA kifúvó tokozott kifúvó tokozott SPB-25/ SPB-35/ SPB-60/ SPB-100/ SPB-35/440 Villámáram-levezetõ SPI csatoló nem szükséges, Uc = 460 V-os C-osztályú levezetõ használatakor 35kA 50kA 100kA tokozott tokozott tokozott SPI-35/ / 120 SPI-50/NPE / 120 SPI-100/NPE / 60 SPI-35/440 SPI-50/NPE Átvezetõ B-osztályú levezetõkhöz SPB-D-125 SPB-D / 120 Pólusszám Típusjelölés Cikkszám Csom. e. Huzalozási átkötõk ZV-U/1 ZV-U/ ZV-U/ ZV-U/ ZV-U/ ZV-U/ ZV-U/ ZV-U/ ZV-U/1-16/1,4 kifutó típus Huzalozási átkötõk Z-GV-16/3P-3TE/6 SPI-, és SPC-hez Z-GV-16/3P-3TE/ / 240 Felirati tábla SPI-, és SPB-hez BZS SPI-BZS-L/N/PE / 600 SPI-BZS-L/N/PE 3

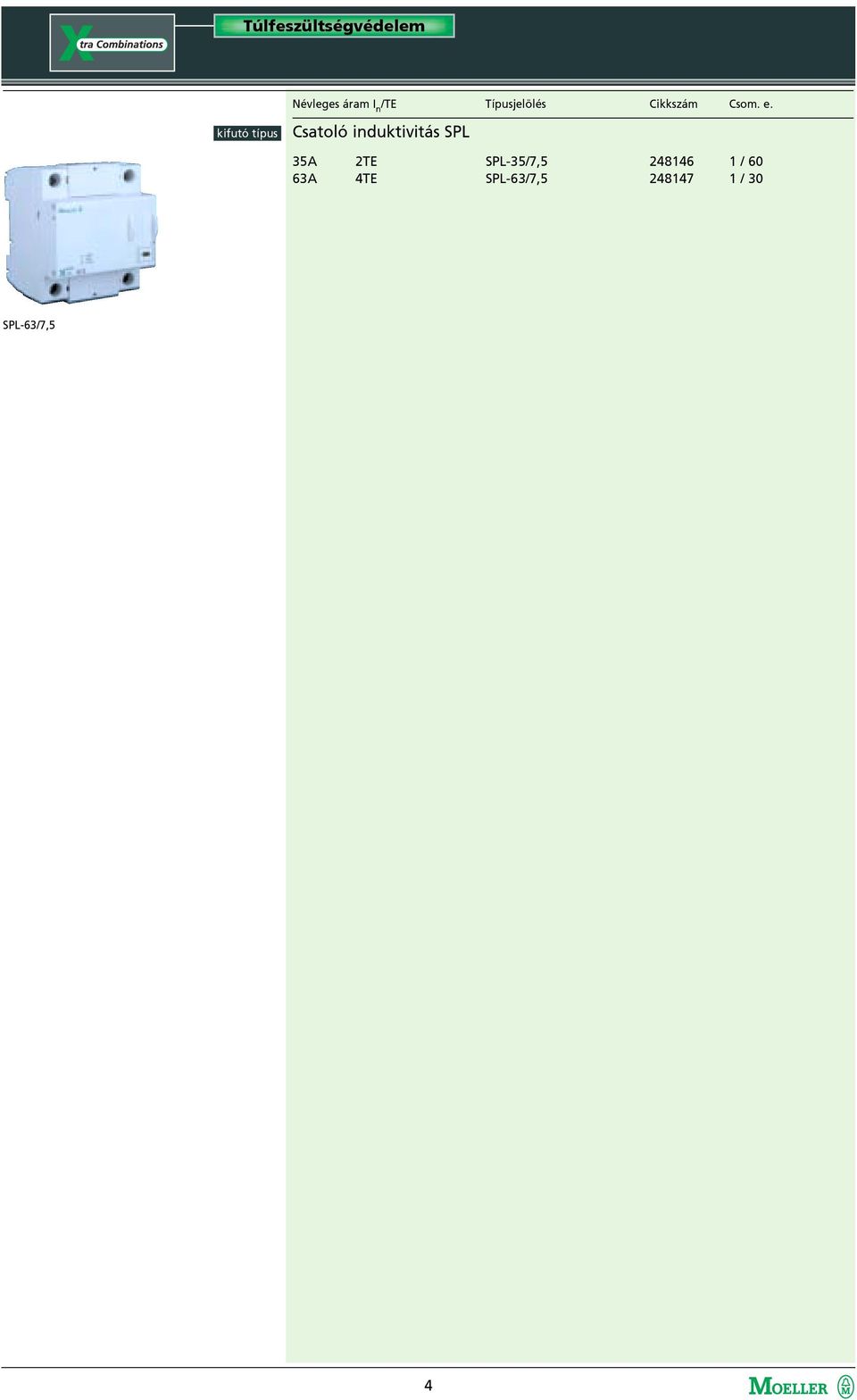

6 Névleges áram I n /TE Típusjelölés Cikkszám Csom. e. kifutó típus Csatoló induktivitás SPL 35A 63A 2TE 4TE SPL-35/7, / 60 SPL-63/7, / 30 SPL-63/7,5 4

7 C levezetõosztály Levez. tartós fesz. U C I n (8/20)µs Típusjelölés Cikkszám Csom. e. SPC-E-280 SPC-S-20/280 Túlfeszültség-levezetõ SPC-E 75VAC 130VAC 280VAC 280VAC 280VAC 335VAC 385VAC 460VAC 580VAC N-PE 260VAC 15kA 20kA 5kA 20kA 25kA 20kA 20kA 20kA 20kA 30kA Dugaszolható túlfeszültség-levezetõ SPC-S Betét, 1-pólusú Betét 75VAC Betét 130VAC Betét 175VAC Betét 280VAC Betét 335VAC Betét 385VAC Betét 460VAC Betét 580VAC Betét N-PE 260VAC Aljzat, 1-4-pólusú Aljzat 1-pólusú Aljzat pólusú Aljzat 2-pólusú Aljzat 3-pólusú Aljzat 4-pólusú Aljzat pólusú 15kA 20kA 20kA 20kA 20kA 20kA 20kA 20kA 30kA SPC-E / 120 SPC-E / 120 SPC-EFN / 60 SPC-E / 120 SPC-EH / 120 SPC-E / 120 SPC-E / 120 SPC-E / 120 SPC-E / 120 SPC-E-N/PE / 120 SPC-S-15/ / 120 SPC-S-20/ / 120 SPC-S-20/ / 120 SPC-S-20/ / 120 SPC-S-20/ / 120 SPC-S-20/ / 120 SPC-S-20/ / 120 SPC-S-20/ / 120 SPC-S-N/PE / 120 SPC-S-S / 120 SPC-S-S / 60 SPC-S-S / 60 SPC-S-S / 40 SPC-S-S / 30 SPC-S-S / 30 SPC-S-S4-3+1 SPC-S-20/280/3 Dugaszolható túlfeszültség-levezetõ SPC-S, pólusú komplett (2- és többpólusú levezetõk sorolósínre szerelve) 1-pólusú 130VAC 1x20kA 1-pólusú 175VAC 1x20kA 2-pólusú 175VAC 2x20kA 1-pólusú 280VAC 1x20kA 2-pólusú 280VAC 2x20kA 3-pólusú 280VAC 3x20kA 4-pólusú 280VAC 4x20kA 1-pólusú 335VAC 1x20kA 2-pólusú 335VAC 2x20kA 3-pólusú 335VAC 3x20kA 4-pólusú 335VAC 4x20kA 1-pólusú 385VAC 1x20kA 2-pólusú 385VAC 2x20kA 3-pólusú 385VAC 3x20kA 4-pólusú 385VAC 4x20kA 1-pólusú 460VAC 1x20kA 2-pólusú 460VAC 2x20kA 3-pólusú 460VAC 3x20kA 4-pólusú 460VAC 4x20kA 1-pólusú 580VAC 1x20kA 1+1pól. 3+1pól. SPC-S-20/130/ / 120 SPC-S-20/175/ / 120 SPC-S-20/175/ / 60 SPC-S-20/280/ / 120 SPC-S-20/280/ / 60 SPC-S-20/280/ / 40 SPC-S-20/280/ / 30 SPC-S-20/335/ / 120 SPC-S-20/335/ / 60 SPC-S-20/335/ / 40 SPC-S-20/335/ / 30 SPC-S-20/385/ / 120 SPC-S-20/385/ / 60 SPC-S-20/385/ / 40 SPC-S-20/385/ / 30 SPC-S-20/460/ / 120 SPC-S-20/460/ / 60 SPC-S-20/460/ / 40 SPC-S-20/460/ / 30 SPC-S-20/580/ / 120 SPC-S / 60 SPC-S / 30 Segédérintkezõ SPC-S-HK / 80 5

8 Megnevezés Típusjelölés Cikkszám Csom. e. Átvezetõ C-osztályú levezetõkhöz Z-D63 Z-D / 120 Levezetõ-szakaszoló SPC-ATS Zümmögõvel Zümmögõ nélkül SPC-ATSM / 30 SPC-ATS / 30 Sorolósín ZV-KSBI 2TE 3TE 3TE 4TE 5TE 5TE 7TE 7TE / SPC-ATS, SPC-ATSM-hez 7TE 11TE ZV-KSBI-2TE / 600 ZV-KSBI-3TE / 600 ZV-KSBI-3TE/S / 600 ZV-KSBI-4TE / 600 ZV-KSBI-5TE / 200 ZV-KSBI-5TE/N / 200 ZV-KSBI-7TE / 500 ZV-KSBI-7TE/S / 100 ZV-KSBI-7TE/N / 100 ZV-KSBI-11TE / 500 Készlet- és komplett ajánlatok Megnevezés Típusjelölés Cikkszám Csom. e. B levezetõosztály, SPI TN-C készlet TN-S/TT készlet SPI-35/440/ / 40 SPI / 20 SPI-3+1 C levezetõosztály, SPC Túlfeszültség-levezetõ készlet Levezetõ-szakaszoló készlet ATS Levezetõ-szakaszoló készlet ATSM SPC-S-3+1-SET SPC-ATS-SET SPC-ATSM-SET SPC-S-3+1-SET B+C levezetõosztály, SP-B+C/ TN-C készlet TN-S/TT készlet SP-B+C/ SP-B+C/ SP-B+C/3+1 6

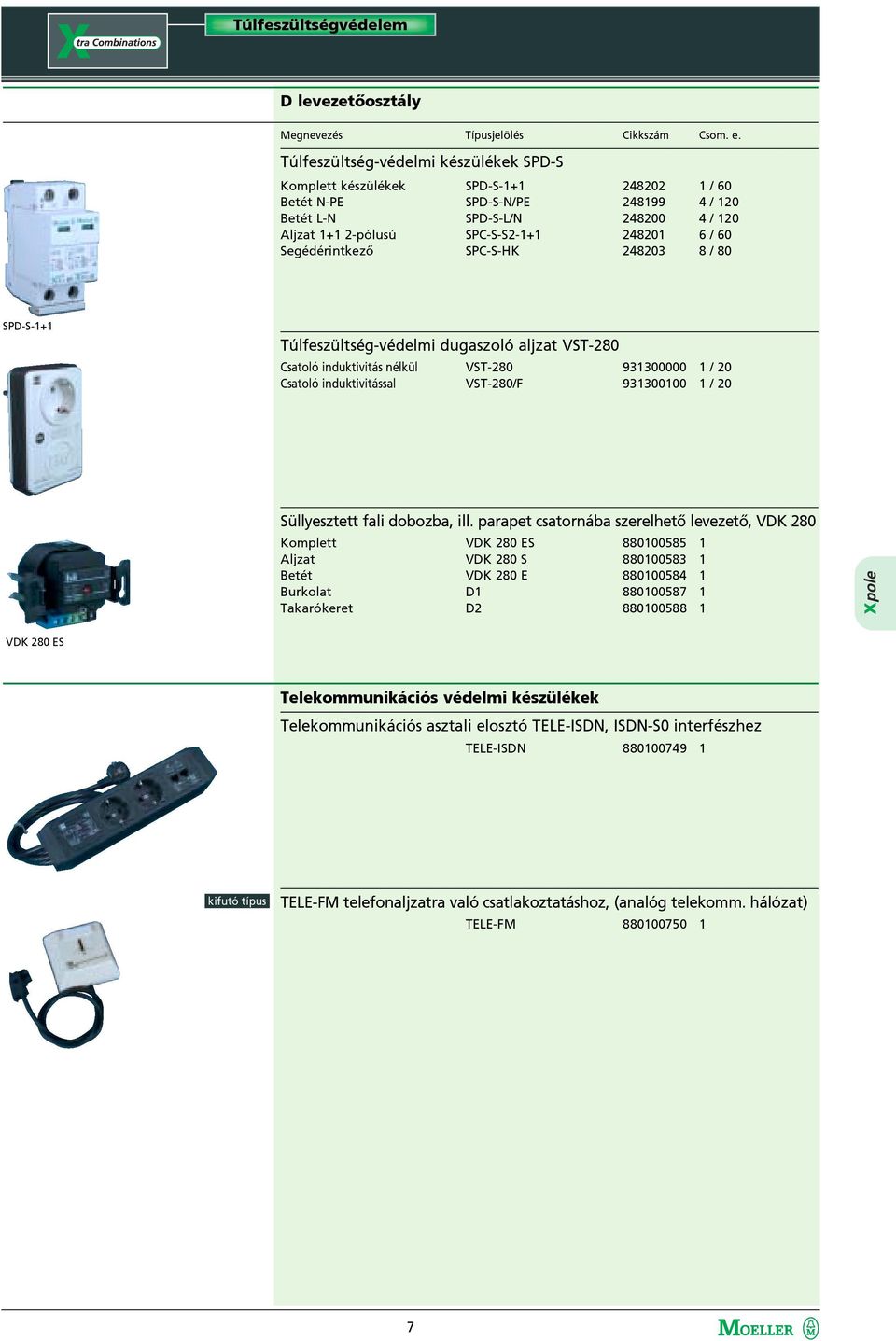

9 D levezetõosztály Megnevezés Típusjelölés Cikkszám Csom. e. Túlfeszültség-védelmi készülékek SPD-S Komplett készülékek Betét N-PE Betét L-N Aljzat pólusú Segédérintkezõ SPD-S / 60 SPD-S-N/PE / 120 SPD-S-L/N / 120 SPC-S-S / 60 SPC-S-HK / 80 SPD-S-1+1 Túlfeszültség-védelmi dugaszoló aljzat VST-280 Csatoló induktivitás nélkül Csatoló induktivitással VST / 20 VST-280/F / 20 Süllyesztett fali dobozba, ill. parapet csatornába szerelhetõ levezetõ, VDK 280 Komplett Aljzat Betét Burkolat Takarókeret VDK 280 ES VDK 280 S VDK 280 E D D VDK 280 ES Telekommunikációs védelmi készülékek Telekommunikációs asztali elosztó TELE-ISDN, ISDN-S0 interfészhez TELE-ISDN kifutó típus TELE-FM telefonaljzatra való csatlakoztatáshoz, (analóg telekomm. hálózat) TELE-FM

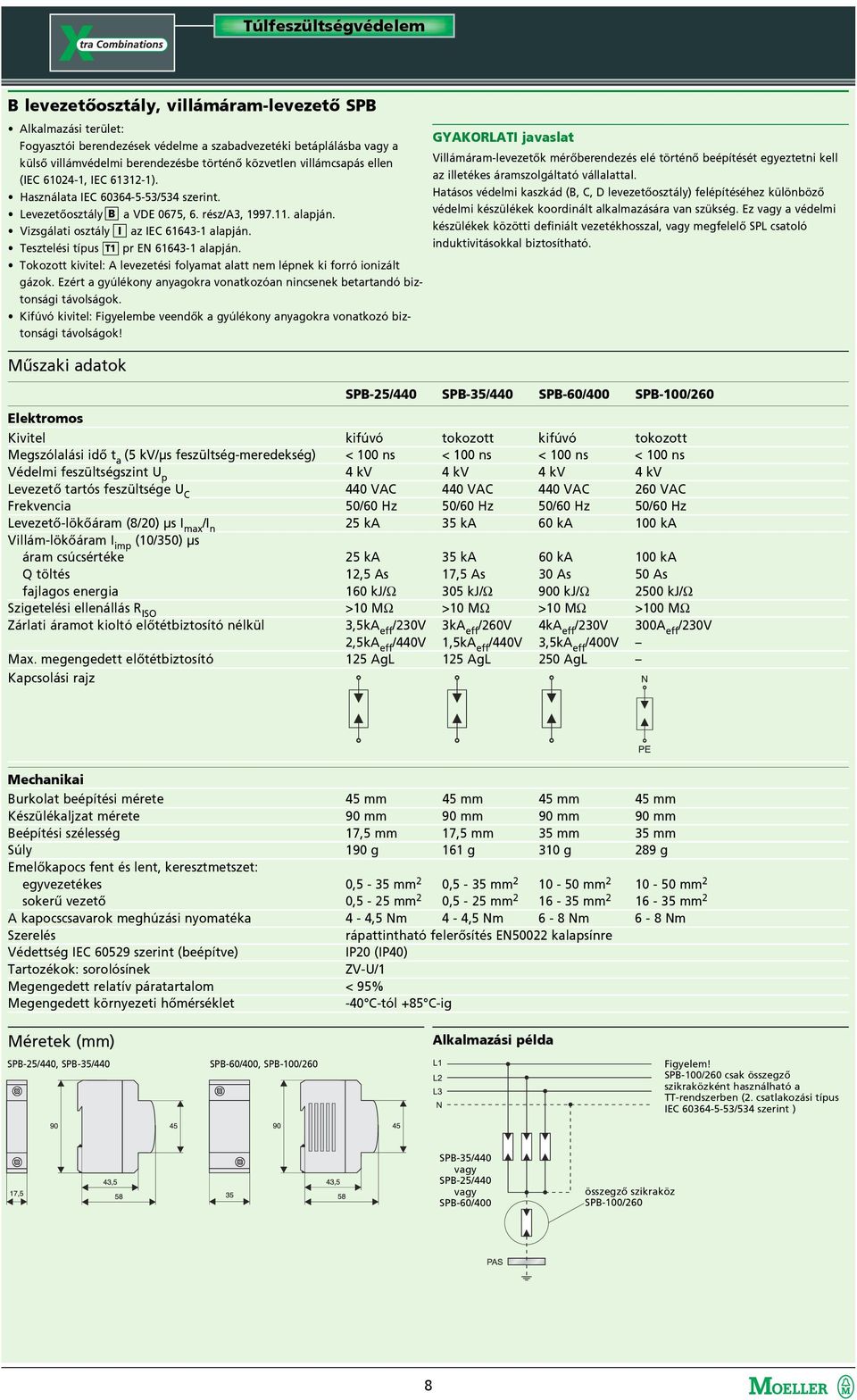

10 B levezetõosztály, villámáram-levezetõ SPB Alkalmazási terület: Fogyasztói berendezések védelme a szabadvezetéki betáplálásba vagy a külsõ villámvédelmi berendezésbe történõ közvetlen villámcsapás ellen (IEC , IEC ). Használata IEC /534 szerint. Levezetõosztály B a VDE 0675, 6. rész/a3, alapján. Vizsgálati osztály I az IEC alapján. Tesztelési típus T1 pr EN alapján. Tokozott kivitel: A levezetési folyamat alatt nem lépnek ki forró ionizált gázok. Ezért a gyúlékony anyagokra vonatkozóan nincsenek betartandó biztonsági távolságok. Kifúvó kivitel: Figyelembe veendõk a gyúlékony anyagokra vonatkozó biztonsági távolságok! Mûszaki adatok GYAKORLATI javaslat Villámáram-levezetõk mérõberendezés elé történõ beépítését egyeztetni kell az illetékes áramszolgáltató vállalattal. Hatásos védelmi kaszkád (B, C, D levezetõosztály) felépítéséhez különbözõ védelmi készülékek koordinált alkalmazására van szükség. Ez vagy a védelmi készülékek közötti definiált vezetékhosszal, vagy megfelelõ SPL csatoló induktivitásokkal biztosítható. SPB-25/440 SPB-35/440 SPB-60/400 SPB-100/260 Elektromos Kivitel kifúvó tokozott kifúvó tokozott Megszólalási idõ t a (5 kv/µs feszültség-meredekség) < 100 ns < 100 ns < 100 ns < 100 ns Védelmi feszültségszint U p 4 kv 4 kv 4 kv 4 kv Levezetõ tartós feszültsége U C 440 VAC 440 VAC 440 VAC 260 VAC Frekvencia 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Levezetõ-lökõáram (8/20) µs I max /I n 25 ka 35 ka 60 ka 100 ka Villám-lökõáram I imp (10/350) µs áram csúcsértéke 25 ka 35 ka 60 ka 100 ka Q töltés 12,5 As 17,5 As 30 As 50 As fajlagos energia 160 kj/ω 305 kj/ω 900 kj/ω 2500 kj/ω Szigetelési ellenállás R ISO >10 MΩ >10 MΩ >10 MΩ >100 MΩ Zárlati áramot kioltó elõtétbiztosító nélkül 3,5kA eff /230V 3kA eff /260V 4kA eff /230V 300A eff /230V 2,5kA eff /440V 1,5kA eff /440V 3,5kA eff /400V Max. megengedett elõtétbiztosító 125 AgL 125 AgL 250 AgL Kapcsolási rajz Mechanikai Burkolat beépítési mérete 45 mm 45 mm 45 mm 45 mm Készülékaljzat mérete 90 mm 90 mm 90 mm 90 mm Beépítési szélesség 17,5 mm 17,5 mm 35 mm 35 mm Súly 190 g 161 g 310 g 289 g Emelõkapocs fent és lent, keresztmetszet: egyvezetékes 0,5-35 mm 2 0,5-35 mm mm mm 2 sokerû vezetõ 0,5-25 mm 2 0,5-25 mm mm mm 2 A kapocscsavarok meghúzási nyomatéka 4-4,5 Nm 4-4,5 Nm 6-8 Nm 6-8 Nm Szerelés rápattintható felerõsítés EN50022 kalapsínre Védettség IEC szerint (beépítve) IP20 (IP40) Tartozékok: sorolósínek ZV-U/1 Megengedett relatív páratartalom < 95% Megengedett környezeti hõmérséklet -40 C-tól +85 C-ig Méretek (mm) SPB-25/440, SPB-35/440 SPB-60/400, SPB-100/260 Alkalmazási példa Figyelem! SPB-100/260 csak összegzõ szikraközként használható a TT-rendszerben (2. csatlakozási típus IEC /534 szerint ) SPB-35/440 vagy SPB-25/440 vagy SPB-60/400 összegzõ szikraköz SPB-100/260 8

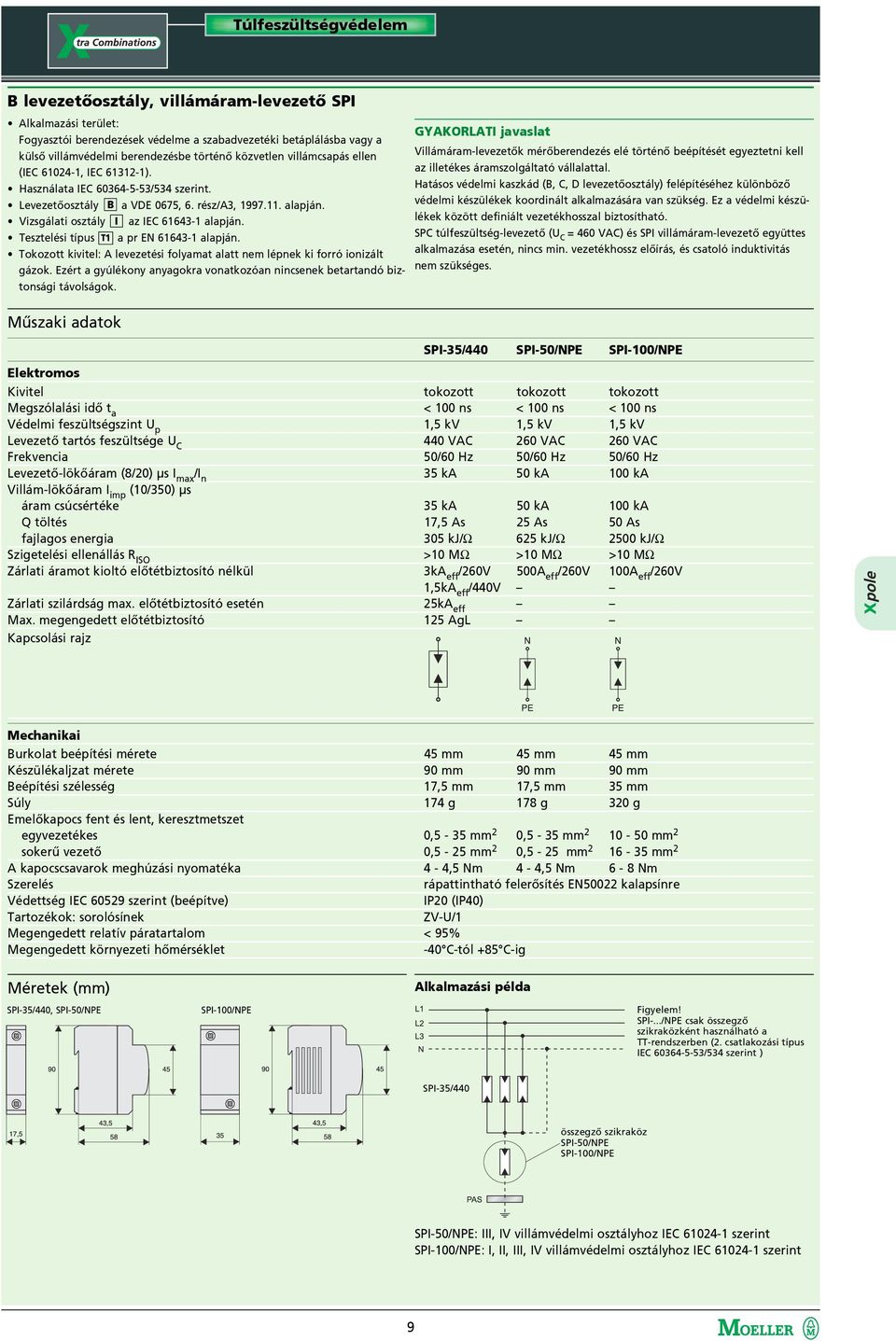

11 B levezetõosztály, villámáram-levezetõ SPI Alkalmazási terület: Fogyasztói berendezések védelme a szabadvezetéki betáplálásba vagy a külsõ villámvédelmi berendezésbe történõ közvetlen villámcsapás ellen (IEC , IEC ). Használata IEC /534 szerint. Levezetõosztály B a VDE 0675, 6. rész/a3, alapján. Vizsgálati osztály I az IEC alapján. Tesztelési típus T1 a pr EN alapján. Tokozott kivitel: A levezetési folyamat alatt nem lépnek ki forró ionizált gázok. Ezért a gyúlékony anyagokra vonatkozóan nincsenek betartandó biztonsági távolságok. Mûszaki adatok GYAKORLATI javaslat Villámáram-levezetõk mérõberendezés elé történõ beépítését egyeztetni kell az illetékes áramszolgáltató vállalattal. Hatásos védelmi kaszkád (B, C, D levezetõosztály) felépítéséhez különbözõ védelmi készülékek koordinált alkalmazására van szükség. Ez a védelmi készülékek között definiált vezetékhosszal biztosítható. SPC túlfeszültség-levezetõ (U C = 460 VAC) és SPI villámáram-levezetõ együttes alkalmazása esetén, nincs min. vezetékhossz elõírás, és csatoló induktivitás nem szükséges. SPI-35/440 SPI-50/NPE SPI-100/NPE Elektromos Kivitel tokozott tokozott tokozott Megszólalási idõ t a < 100 ns < 100 ns < 100 ns Védelmi feszültségszint U p 1,5 kv 1,5 kv 1,5 kv Levezetõ tartós feszültsége U C 440 VAC 260 VAC 260 VAC Frekvencia 50/60 Hz 50/60 Hz 50/60 Hz Levezetõ-lökõáram (8/20) µs I max /I n 35 ka 50 ka 100 ka Villám-lökõáram I imp (10/350) µs áram csúcsértéke 35 ka 50 ka 100 ka Q töltés 17,5 As 25 As 50 As fajlagos energia 305 kj/ω 625 kj/ω 2500 kj/ω Szigetelési ellenállás R ISO >10 MΩ >10 MΩ >10 MΩ Zárlati áramot kioltó elõtétbiztosító nélkül 3kA eff /260V 500A eff /260V 100A eff /260V 1,5kA eff /440V Zárlati szilárdság max. elõtétbiztosító esetén 25kA eff Max. megengedett elõtétbiztosító 125 AgL Kapcsolási rajz Mechanikai Burkolat beépítési mérete 45 mm 45 mm 45 mm Készülékaljzat mérete 90 mm 90 mm 90 mm Beépítési szélesség 17,5 mm 17,5 mm 35 mm Súly 174 g 178 g 320 g Emelõkapocs fent és lent, keresztmetszet egyvezetékes 0,5-35 mm 2 0,5-35 mm mm 2 sokerû vezetõ 0,5-25 mm 2 0,5-25 mm mm 2 A kapocscsavarok meghúzási nyomatéka 4-4,5 Nm 4-4,5 Nm 6-8 Nm Szerelés rápattintható felerõsítés EN50022 kalapsínre Védettség IEC szerint (beépítve) IP20 (IP40) Tartozékok: sorolósínek ZV-U/1 Megengedett relatív páratartalom < 95% Megengedett környezeti hõmérséklet -40 C-tól +85 C-ig Méretek (mm) SPI-35/440, SPI-50/NPE SPI-100/NPE Alkalmazási példa Figyelem! SPI-.../NPE csak összegzõ szikraközként használható a TT-rendszerben (2. csatlakozási típus IEC /534 szerint ) SPI-35/440 összegzõ szikraköz SPI-50/NPE SPI-100/NPE SPI-50/NPE: III, IV villámvédelmi osztályhoz IEC szerint SPI-100/NPE: I, II, III, IV villámvédelmi osztályhoz IEC szerint 9

12 Sorolósínre szerelési példák IEC /534 szerint B-osztályú levezetõk SPI B TN-C-rendszer TT-rendszer 3 x 230 VAC IT-rendszer 3 x 230 VAC 3 x 240/415 V AC 3 x 230/400 V AC 3 x 220/380 V AC SPI-35/440/3 SPI-35/440/3 4-vezetékes 2-vezetékes 4-vezetékes 3-vezetékes TN-S-rendszer TT-rendszer IT-rendszer 3 x 230/400 VAC 3 x 240/415 V AC 3 x 230/400 V AC 3 x 220/380 V AC SPI kapcsolás kapcsolás 5-vezetékes 3-vezetékes TN-S-rendszer Villámáram-levezetõ...SPI-35/440...SPI-100/NPE I, II, III, IV villámvédelmi osztályhoz SPI-50/NPE III, IV villámvédelmi osztályhoz Átvezetõ...SPB-D PE- kapcsolás 5-vezetékes 2-PE- kapcsolás 3-vezetékes Sorolósín...ZV-U/1-2...ZV-U/1-3...ZV-U/1-4...ZV-U/1-4 SPI-100/NPE-nél ZV-U/1-3 SPI-50/NPE-nél...ZV-U/1-6 10

13 Sorolósínre szerelési példák IEC /534 szerint B+C-osztályú levezetõk 3 x 240/415 V AC 3 x 230/400 V AC 3 x 220/380 V AC SPI B SPC C TN-C-rendszer TT-rendszer 3 x 230 VAC IT-rendszer 3 x 230 VAC SP-B+C/3 SP-B+C/3 4-vezetékes 3 x 240/415 V AC 3 x 230/400 V AC 3 x 220/380 V AC 4-vezetékes TN-S-rendszer TT-rendszer IT-rendszer 3 x 230/400 VAC SP-B+C/ kapcsolás 5-vezetékes Villámáram-levezetõ...SPI-35/440...SPI-100/NPE I, II, III, IV villámvédelmi osztályhoz SPI-50/NPE III, IV villámvédelmi osztályhoz....spc-s-20/460/3 Átvezetõ...SPB-D-125 Sorolósín...ZV-U/1-6...ZV-U/

14 Alkalmazási példák IEC /534 szerint Villámáram-levezetõ...SPI-35/440...SPI-100/NPE...SPI-50/NPE Túlfeszültség-levezetõ...SPC-S-20/460/3, SPC-E-460 Átvezetõ...SPB-D Z-D63 Sorolósín...ZV-KSBI-4TE I, II, III, IV villámvédelmi osztály III, IV villámvédelmi osztály 12

15 Átvezetõ B-osztályú levezetõkhöz SPB-D-125 Az átvezetõ kapocs teremt rendet a B-levezetõk huzalozásánál. Ha a kapcsolás szerint felsõ levezetõcsatlakozási szintrõl alsó szintre - tehát függõleges irányban - kell létrehozni összeköttetést akkor ez átvezetõkapocsként szolgál. Kapcsolási rajz Mûszaki adatok Elektromos Kivitel a következõk szerint: IEC : , EDIN VDE rész: , IEC : , IEC : , DIN VDE : Névleges feszültség U C 500 V AC/DC Névleges áram I N 125 A / 30 C Villámvizsgálati áram (10/350) µs az áram csúcsértéke 100 ka töltés 50 As fajlagos energia 2,5 MJ/Ω Túlfeszültségi kategória III Mechanikai Burkolat beépítési mérete Kélszülékaljzat mérete Beépítési szélesség Szerelés 45 mm 90 mm 17,5 mm rápattintható felerõsítés EN50022 szerinti kalapsínre IP40 emelõ- és befogókapcsok A beépített kapcsolók védettsége Kapcsok fent és lent Kapocs-keresztmetszet egyvezetékes 0,5-35 mm 2 sokerû vezetõ 0,5-25 mm 2 A kapocscsavarok meghúzási nyomatéka 4-4,5 Nm Megengedett relatív páratartalom < 95% Szennyezõdési fokozat 2 Klímaállóság F / DIN Légközök és kúszóutak IEC , Hõmérséklet-tartomány DIN VDE : szerint -40 C-tól +85 C-ig Méretek (mm) kapcsolás / 2. csatlakozási típus IEC /534 szerint TT-rendszer, TN-S-rendszer, IT-rendszer nullavezetõvel Villámáram-levezetõ...SPI-35/440...SPI-100/NPE...SPI-50/NPE Átvezetõ...SPB-D-125 Sorolósín...ZV-U/1-6 13

16 Sorolósínek ZV-U/1 A ZV-U/1 huzalozási átkötõkkel lehet megvalósítani a szokásos levezetõ kombinációkat. Az SPB-..., SPI-..., SPL-35, SPB-D-125 típusokhoz használhatóak. A ZV-U/1 fém átkötõk névleges keresztmetszete 16 mm 2. A huzalozási átkötõk szükség esetén rövidebbre vághatók. ZV-U/1-16/1.4: PE-oldali huzalozáshoz. Mûszaki adatok Elektromos Névleges feszültség Névleges áram 230/400 V, 50/60 Hz 63 A Mechanikai Sínkeresztmetszet 16 mm 2 Cu Kivitelek Felirati tábla BZS, SPI-BZS-L/N/PE A SPB-..., SPI_..., SPL-35, SPB-D-125 típusok rádugaszolhatók. Méret 7 x 17mm. Fehér színû. 14

17 Csatoló induktivitás SPL Az SPL-ek csatoló induktivitások, amelyeket speciálisan B- és C- osztályú levezetõk koordinálására méreteztek. Ha a levezetõk közötti vezetékszakasz természetes induktivitása - ajánlás 10 m - nem elegendõ, akkor légmagos tekercset kell közéjük kapcsolni. A DIN VDE 0565, 2. rész; pr EN alapján. Elvi kapcsolási rajz B...B-oszt. levezetõ (szikraköz) L...csatoló induktivitás C...C-oszt. levezetõ (varisztor) Mûszaki adatok SPL-35/7,5 SPL-63/7,5 Elektromos Névleges feszültség U n 500 V AC/DC 500 V AC/DC Névleges frekvencia f n DC Hz DC Hz Névleges áram I n 35 A / 40 C 63 A / 40 C Induktivitás L n 7,5 µh (10 khz) 7,5 µh (10 khz) Egyenáramú ellenállás R cu 4,5 mω 2,3 mω Veszteségi teljesítmény 5,5 W 9,2 W Max. megengedett biztosító túlterhelés ellen 35 A gl 63 A gl Max. megengedett elõtétbiztosító zárlat ellen 125 A gl 63 A gl Hálózatrendszer TN-C, IT nullavezetõ nélkül 3 db 3 db TN-S, TT, IT nullavezetõvel 4 db 4 db Kapcsolási rajz Mechanikai Burkolat beépítési mérete 45 mm 45 mm Készüékaljzat mérete 90 mm 80 mm Beépítési szélesség 35 mm 70 mm Súly 420 g 810 g Emelõkapocs fent, és lent, keresztmetszet egyvezetékes 0,5-35 mm mm 2 sokerû vezetõ 0,5-25 mm mm 2 A kapocscsavarok meghúzási nyomatéka 4-4,5 Nm 2,4-3 Nm Megengedett környezeti hõmérséklet -40 C-tól +40 C-ig -40 C-tól +40 C-ig Tartozékok: sorolósínek ZV-U/1 ZV-KSB... Szerelés rápattintható felerõsítés EN50022 szerinti kalapsínre Védettség IEC szerint (beépítve) IP20 (IP40) Méretek (mm) SPL-35/7,5 SPL-63/7,5 15

18 Alkalmazási példák SPL-35/7,5-re IEC /534 szerint Villámáram-levezetõ...SPB-25/440, SPB-35/440, SPB-60/400...SPB-100/260 Túlfeszültség-levezetõ...SPC-S-20/280, SPC-E SPC-S-20/460, SPC-E-460 Csatoló induktivitás...spl-35/7,5 Átvezetõ...SPB-D Z-D63 Levezetõ-szakaszoló...SPC-ATS, SPC-ATSM Alkalmazási példák SPL-63/7,5-re IEC /534 szerint Villámáram-levezetõ...SPB-25/440, SPB-35/440, SPB-60/400...SPB-100/260 Túlfeszültség-levezetõ...SPC-S-20/280, SPC-E SPC-S-20/460, SPC-E-460 Csatoló induktivitás...spl-63/7,5 Átvezetõ...SPB-D Z-D63 Levezetõ-szakaszoló...SPC-ATS, SPC-ATSM 16

19 C levezetõosztály, túlfeszültség-levezetõk SPC-E Alkalmazási terület: Fogyasztói berendezések védelme közvetett villámcsapások és kapcsolási mûveletek okozta tranziens túlfeszültségek ellen. Levezetõ osztály C ÖVE-SN 60, 1. rész / 4. rész. Vizsgálat osztály II az IEC alapján. Tesztelési típus T2 pr EN szerint. ZV-KSBI sorolósínek minden szokásos alkalmazáshoz kaphatók. Minden Xtra Combinations kapcsolókészülékkel közös sorolósínre szerelhetõk. Kapcsolási rajz (szimbolikus) Mûszaki adatok SPC-E Elektromos Kiviteli forma II II II II II II II Megszólalási idõ (5 kv/µs feszültség-meredekség) < 25 ns < 25 ns < 25 ns < 25 ns < 25 ns < 25 ns < 25 ns Védelmi feszültségszint névl. levezetõ-lökõáramnál < 500 V < 800 V < 1,4kV < 1,5kV < 1,7kV < 2,1kV < 2,4kV Levezetõ tartós feszültsége U C 75 VAC 130 VAC 280 VAC 335 VAC 385 VAC 460 VAC 580 VAC Névl. levezetõ-lökõáram (8/20) µs I n 15 ka 20 ka 20 ka 20 ka 20 ka 20 ka 20 ka Q töltés I n -nél 0,43 As 0,57 As 0,57 As 0,57 As 0,57 As 0,57 As 0,57 As Fajlagos energia I n -nél 3,2 kj/ω 5,7 kj/ω 5,7 kj/ω 5,7 kj/ω 5,7 kj/ω 5,7 kj/ω 5,7 kj/ω Max. levezetõ-lökõáram I max 30 ka 40 ka 40 ka 40 ka 40 ka 40 ka 40 ka Max. megengedett elõtétbiztosító 125 AgL Max. megengedett zárlati áram 50 ka Kapcsolási rajz Mechanikai Burkolat beépítési mérete 45 mm Készülékaljzat mérete 80 mm Beépítési szélesség 17,5 mm Súly 97 g Megengedett környezeti hõmérséklet -40 C-tól +70 C-ig Védettség (beépítve) IP40 Emelõkapocs fent és lent, keresztmetszet 4-25 mm 2 Befogókapocs fent és lent sínekhez, sín max. 1,5 mm vastag A kapocscsavarok meghúzási nyomatéka 2,4-3 Nm Rápattintható felerõsítés kalapsínre, szabvány: EN Tartozékok: sosrolósín 10 mm 2 ZV-KSBI...típus 17

20 Mûszaki adatok Elektromos SPC-E-N/PE SPC-EH-280 Kiviteli forma II Megszólalási idõ (5 kv/µs feszültség-meredekség) < 100 ns < 25 ns Védelmi feszültségszint névl. levezetõ-lökõáramnál < 1,2 kv < 1,3 kv Levezetõ tartós feszültsége U C 260 VAC 280 VAC Névleges levezetõ-lökõáram (8/20) µs I n 30 ka 25 ka Q töltés I n -nél 0,85 As 0,71 As Fajlagos energia I n -nél 12,8 kj/ω 8,9 kj/ω Max. levezetõ-lökõáram I max 40 ka 50 ka Max. megengedett elõtétbiztosító 125 AgL 125 AgL Max. megengedett zárlati áram 50 ka Zárlati áramot kioltó U c -nél és I n -nél 100 A eff Kapcsolási rajz Mechanikai Burkolat beépítési mérete 45 mm Készülékaljzat mérete 80 mm Beépítési szélesség 17,5 mm Súly 97 g 114 g Megengedett környezeti hõmérséklet -40 C-tól +70 C-ig Védettség (beépítve) IP40 Emelõkapocs fent és lent, keresztemetszet 4-25 mm 2 Befogókapocs fent és lent sínekhez, sín max. 1,5 mm vastag A kapocscsavarok meghúzási nyomatéka 2,4-3 Nm Rápattintható felerõsítés kalapsínre, szabvány EN Tartozékok: sorolósín 10 mm 2 ZV-KSBI...típus Méretek (mm) Alkalmazási példák SPC-E-re IEC /534 szerint SPC-E-280 SPC-E-280 SPC-E-460 G SPC- E- N/PE SPC- E- 280 Z- D63 SPC-E-280 SPC- E- N/PE SPC-E-280 Z- D63 SPC-E

21 Alkalmazási példák SPC-E-re ÖVE/ÖNORM E szerint SPC-E-335 SPC-E-335 SPC-ATS SPC-ATSM SPC-E-460 SPC- SPC- E- E- N/PE 335 Z- D63 SPC-E-280 SPC- E- N/PE SPC-E-335 Z- D63 SPC-E

22 C levezetõosztály, túlfeszültség-levezetõk SPC-EFN-280 Alkalmazási terület: Fogyasztói berendezések védelme közvetett villámcsapások és kapcsolási mûveletek okozta tranziens túlfeszültségek ellen. Levezetõ osztály C ÖVE-SN 60, 1. rész / 4. rész. Levezetõ osztály II ÖVE-SN 60, 1. rész / 4. rész. Tesztelési típus T2 pr EN szerint. ZV-KSBI sorolósínek minden szokásos alkalmazáshoz kaphatók. Minden Xtra Combinations kapcsolókészülékkel közös sorolósínre szerelhetõk. Mûszaki adatok Kapcsolási rajz SPC-EFN-280 Elektromos Kiviteli forma II Megszólalási idõ (5 kv/µs feszültség-meredekség) < 100 ns Védelmi feszültségszint névl. levezetõ lökõáramnál < 1200 V Levezetõ tartós feszültsége U C 280 VAC Névleges levezetõ lökõáram (8/20) µs I n 5 ka Q töltés I n -nél 0,14 As Fajlagos energia I n -né 357 J/Ω Max. levezetõ lökõáram I max 10 ka Max. megengedett elõtétbiztosító nem szükséges Max. megengedett zárlati áram 80 ka eff Mechanikai Burkolat beépítési mérete 45 mm Készülékaljzat mérete 80 mm Beépítési szélesség 35 mm Súly 148 g Megengedett környezeti hõmérséklet -40 C-tól +70 C-ig Védettség (beépítve) IP40 Emelõkapocs fent és lent, keresztmetszet 4-35 mm 2 Befogókapocs fent és lent sínekhez, sín max. 1,5 mm vastag A kapocscsavarok meghúzási nyomatéka 2,4-3 Nm Rápattintható felerõsítés kalapsínre, szabvány EN Tartozékok: sorolósín 16 mm 2 ZV-KSBI...típus Méretek (mm) Alkalmazási példák IEC szerint SPC-ATS SPC-ATSM SPC-ATS SPC-ATSM 20

23 C levezetõosztály, dugaszolható túlfeszültség-levezetõk SPC-S Alkalmazási terület: Fogyasztói berendezések védelme közvetett villámcsapások és kapcsolási mûveletek okozta tranziens túlfeszültségek ellen. Levezetõ osztály C ÖVE-SN 60, 1. rész / 4. rész. Vizsgálati osztály II ÖVE-SN 60, 1. rész / 4. rész. Tesztelési típus T2 pr EN szerint. SPC-S-HK segédérintkezõk távjelzéshez utólag felszerelhetõk. Minden Xtra Combinations kapcsolókészülékkel közös sorolósínre szerelhetõk. ZV-KSBI sorolósínek minden szokásos alkalmazásához kaphatók. SPC-S-3+1 típus: 1 db SPC-S-S4-3+1 aljzatból, 1 db SPC-S-N/PE betétbõl és 3 db SPC-S-20/335 betétbõl áll. SPC-S-1+1 típus: 1 db SPC-S-S2-1+1 aljzatból, 1 db SPC-S-N/PE betétbõl és 1 db SPC-S-20/335 betétbõl áll. Mûszaki adatok Betétek SPC-S-15/75-20/130-20/175-20/280-20/335-20/385-20/460 Elektromos Kapcsolási rajz (szimbólikus) Mechanikus kódolás x x x x x x x Kiviteli forma II II II II II II II Megszólalási idõ (5 kv/µs feszültség-meredekség) < 25 ns < 25 ns < 25 ns < 25 ns < 25 ns < 25 ns < 25 ns Védelmi feszültségszint névl. levezetõ-lökõáramnál < 500 V < 800 V < 1,2 kv < 1,4 kv < 1,5 kv < 1,7 kv < 2,1 kv Levezetõ tartós feszültsége U c 75 VAC 130 VAC 175 VAC 280 VAC 335 VAC 385 VAC 460 VAC Névleges levezetõ-lökõáram (8/20) µs I n 15 ka 20 ka 20 ka 20 ka 20 ka 20 ka 20 ka Q töltés I n -nél 0,43 As 0,57 As 0,57 As 0,57 As 0,57 As 0,57 As 0,57 As Fajlagos energia I n -nél 3,2 kj/ω 5,7 kj/ω 5,7 kj/ω 5,7 kj/ω 5,7 kj/ω 5,7 kj/ω 5,7 kj/ω Max. levezetõ-lökõáram I max 30 ka 40 ka 40 ka 40 ka 40 ka 40 ka 40 ka Zárlati áramot kioltó U c -nél és I n -nél Max. megengedett zárlati áram 50 ka 50 ka 50 ka 50 ka 50 ka 50 ka 50 ka Max. megengedett elõtétbiztosító 160 AgL Kapcsolási rajz Mechanikai Burkolat beépítési mérete 45 mm Készülékaljzat mérete 80 mm Beépítési magasság 1-pólusú 17,5 mm (1TE) 1+1-pólusú 35 mm (2TE) 2-pólusú 35 mm (2TE) 3-pólusú 52,5 mm (3TE) 3+1-pólusú 70 mm (4TE) 4-pólusú 70 mm (4TE) Mechanikus kódolás 1-pólusú x 1+1-pólusú yx 2-pólusú xx 3-pólusú xxx 3+1-pólusú yxxx 4-pólusú xxxx Súly 1P, 1+1P, 2P, 3P, 3+1P, 4P 58/100/100/148/200/200g Megengedett környezeti hõmérséklet -40 C-tól +70 C-ig Védettség (beépítve) IP40 Emelõkapocs fent és lent, keresztmetszet 4-25 mm 2 Befogókapocs fent és lent sínekhez, sín max. 1,5 mm vastag A kapocscsavarok meghúzási nyomatéka 2,4-3 Nm Rápattintható felerõsítés kalapsínre, szabvány: EN Tratozékok: sorolósín 10 mm 2 ZV-KSBI...típus 21

24 Mûszaki adatok Elektromos SPC-S-20/580 -N/PE Mechanikus kódolás x y Kiviteli forma II Megszólalási idõ (5 kv/µs feszültség-meredekség) < 25 ns < 100 ns Védelmi feszültségszint névl. levezetõ-lökõáramnál < 2,4 kv < 1,2 kv Levezetõ tartós feszültsége U c 580 VAC 260 VAC Névleges levezetõ-lökõáram (8/20) µs I n 20 ka 30 ka Q töltés I n -nél 0,57 As 0,85 As Fajlagos energia I n -nél 5,7 kj/ω 12,8 kj/ω Max. levezetõ-lökõáram I max 40 ka 40 ka Zárlati áramot kioltó U c -nél és I n -nél 100 A eff Max. megengedett zárlati áram 50 ka Max. megengedett elõtétbiztosító 160 AgL Kapcsolási rajz Mechanikai Burkolat beépítési mérete 45 mm Készülékaljzat mérete 80 mm Beépítési szélesség 1-pólusú 17,5 mm (1TE) 1+1-pólusú 35 mm (2TE) 2-pólusú 35 mm (2TE) 3-pólusú 52,5 mm (3TE) 3+1-pólusú 70 mm (4TE) 4-pólusú 70 mm (4TE) Mechanikus kódolás 1-pólusú x 1+1-pólusú yx 2-pólusú xx 3-pólusú xxx 3+1-pólusú yxxx 4-pólusú xxxx Súly 1P, 1+1P, 2P, 3P, 3+1P, 4P 58/100/100/148/200/200g Megengedett környezeti hõmérséklet -40 C-tól +70 C-ig Védettség (beépítve) IP40 Emelõkapocs fent és lent, keresztmetszet 4-25 mm 2 Befogókapocs fent és lent sínekhez, sín max. 1,5 mm vastag A kapocscsavarok meghúzási nyomatéka 2,4-3 Nm Rápattintható felerõsítés kalapsínre, szabvány: EN Tartozékok: sorolósín 10 mm 2 ZV-KSBI...típus Méretek (mm) 22

25 Alkalmazási példák SPC-S-re IEC /534 szerint SPC-S-20/280/3 SPC-S-20/280/4 SPC-S-20/460/4 G SPC-S-1+1 Z- D63 SPC-S-20/280/3 SPC-S-3+1 SPC-S-20/460/4 Alkalmazási példák SPC-S-re ÖVE/ÖNORM E szerint SPC-S-20/335/3 SPC-S-20/335/4 SPC-ATS SPC-ATSM SPC-S /4 SPC-S-1+1 Z- D63 SPC-S-20/280/3 SPC-S-3+1 SPC-S-20/460/4 23

26 Segédérintkezõ túlfeszültség-levezetõkhöz SPC-S-HK Alkalmazási terület: Túlfeszültség-védelmi készülékekre való felszereléshez, külsõ hibajelzéshez. Kivitel az IEC alapján. Utólag felszerelhetõk. SPC-S, SPD-S típusokhoz használható. Kapcsolási rajz Mûszaki adatok Elektromos Névleges szigetelési feszültség 250 V Névleges frekvencia 50/60 Hz Érintkezõvédelem 1 váltó Min. fesz. kapcsolási szakaszonként 24 VAC Névleges üzemi áram AC12 2A/250VAC Max. megengedett elõtétbiztosító 2 A gl Túlfeszültségi kategória IV Szennyezõdési fokozat 2 Mechanikai Burkolat beépítési mérete 45 mm Készülékaljzat mérete 80 mm Beépítési szélesség 8,8 mm Súly 41 g Szerelés csavaros felerõsítés SPC-S-S-re A beépített kapcsolók védettsége IP40 Ujjal és kézháttal érintés ellen védett VBG 4, ÖVE-EN 6 Kapcsok fent és lent emelõkapcsok Kapocs-keresztmetszet 2 x 2,5 mm 2 A kapocscsavarok meghúzási nyomatéka 0,8-1 Nm Méretek (mm) Alkalmazási példák SPD-S-1+1 SPC-S SPC-S Átvezetõ C-osztályú levezetõkhöz Z-D63 Az átvezetõkapocs teremt rendet a C-osztályú levezetõk huzalozásánál. Ha a kapcsolás szerint felsõ levezetõcsatlakozási szintrõl alsó szintre - tehát függõleges irányban - kell létrehozni összeköttetést, akkor ez szolgál átvezetõkapocsként. 1pólusú. Sorolósín-kompatibilis minden Xtra Combinations kapcsolókészülékhez. Kapcsolási rajz Mûszaki adatok Elektromos Névleges feszültség Névleges áram Névleges frekvencia Méretek (mm) 500V AC/DC 63 A 50/60 Hz Mechanikai Burkolat beépítési mérete 45 mm Készülékaljzat mérete 80 mm Beépítési szélesség 17,5 mm Szerelés rápattintható felerõsítés EN50022 kalapsínre A beépített kapcsolók védettsége IP40 Ujjal és kézháttal érintés elleni védett VBG 4, ÖVE-EN 6 Kapcsok fent és lent emelõ-és befogókapcsok Kapocs-keresztmetszet 1-25 mm 2 A sorolósín anyagvastagsága 0,8-2 mm A kapocscsavarok meghúzási nyomatéka 2,4-3 Nm Alkalmazási példa 3+1-kapcsolás /2. csatlakozási típus IEC /534 szerint SPC-S-3+1 Z- D63 24

27 Sorolósín ZV-KSBI A ZV-KSBI sorolósínekkel megvalósítható minden szokásos levezetõkombináció. Az SPC-..., Z-D63 típusokhoz használhatók. A ZV-KSBI átkötõk névleges keresztmetszete 16 mm 2. A sorolósínek esetenként rövidíthetõk. Mûszaki adatok Elektromos Névleges feszültség Névleges áram 230/400 V, 50/60 Hz 63 A Mechanikai Sínkeresztmetszet 16 mm 2 Cu Kivitelek 25

28 Levezetõ-szakaszoló SPC-ATS Mivel a TT-rendszerben túlfeszültség-levezetõknek az FI-védõkapcsolók elõtt történõ használatakor az IEC szabványt pontjában foglalt követelményt általában nem kell teljesíteni, egy levezetõ-szakaszolót kell utánakapcsolni a meghibásodott levezetõk esetén a PE-hez képest kialakuló veszélyes feszültségek terjedésének megakadályozása céljából. Az SPC-ATS és az SPC-ATSM növelik a biztonságot és az elektromos energia rendelkezésre állását. Az IEC 61008, 3.rész, E 1993; IEC 61543; IEC ; ÖVE/ÖNORM E , 18. szakasz alapján. Z-HK, Z-NHK segédérintkezõk távjelzéshez utólag felszerelhetõk. ZV-KSBI-7TE/S sorolósín segítségével túlfeszültség-levezetõkkel könnyen sorolósínre szerelhetõk. SPC-ATSM típus: Reset-funkcióval ellátott, beépített zümmögõvel rendelkezik. Mûszaki adatok Kapcsolási rajz SPC-ATS SPC-ATSM Elektromos Névleges feszültség 250 VAC Frekvencia 50 Hz Névleges hibaáram 0,3 A Névleges levezetõ-lökõáram I 8/20 20 ka Max. megengedett elõtétbiztosító levezetõ 63 A gl vizsgálókör >0,5 m 16 A B/C, ajánlott PLSM-B4/..-HS vagy CLS6-B4/..-HS Névleges kapcsolási képesség 6 ka Kapcsolási képesség a hálózaton gyakori U T túlfeszültség esetén 300 A eff 1500 V AC-nél Méretek (mm) Mechanikai Burkolat beépítési mérete 45 mm Készülékaljzat mérete 80 mm Beépítési szélesség 70 mm Súly SPC-ATS 200 g SPC-ATSM 298 g Szerelés rápattintható felerõsítés EN50022 szerinti kalapsínre A beépített kapcsolók védettsége IP40 Kapcsolók fent és lent emelõ-és befogókapcsok Kapocs-keresztmetszet 4-35 mm 2 A sorolósín anyagvastagsága 0,8-2 mm A kapocscsavarok meghúzási nyomatéka 2,4-3 Nm Sorolósín ZV-KSBI-7TE/S SPC-ATS SPC-ATSM SPC-S-20/460/4 Levezetõ-szakaszoló alkalmazásának elvi kapcsolási rajza 26

29 Készlet-és komplett ajánlatok B levezetõosztály, SPI Villámáram-levezetõ készlet A kapcsolás univerzális megoldást jelent a fogyasztói berendezések túlfeszültség-védelmére. IEC /534 szerinti TT- és TN-S-rendszerekhez használható. Csatlakozásra készen, sorolósínezve minimális szerelési ráfordítást igényel. Taratlom SPI-35/440/3 (TN-C) - 3 db SPI-35/440 villámáram-levezetõ - 1 db ZV-U/1-3 sorolósín SPI-3+1 (TN-S/TT) - 3 db SPI-35/440 villámáram-levezetõ - 1 db SPI-100/NPE villámáram-levezetõ - 1 db SPB-D-125 átvezetõ - 1 db ZV-U/1-6 sorolósín C levezetõosztály, SPC Túlfeszültséglevezetõ-készlet SPC-S-3+1-SET A kapcsolás univerzális megoldást jelent a fogyasztói berendezések túlfeszültség-védelmére. IEC /534 szerinti TT- és TN-S-rendszerekhez használható. A kioldás távjelzése az SPC-S-HK segédérintkezõ felszerelésével megoldható. Csatlakozásra készen, sorolósínezve minimális szerelési ráfordítást igényel. Tartalom SPC-S-3+1-SET - 1 db SPC-S-3+1 levezetõ - 1 db Z-D63 átvezetõ - sorolósínezéssel együtt Levezetõ-szakaszoló készlet SPC-ATS-SET A legkorszerûbb és legbiztosabb megoldás fogyasztói berendezések túlfe szültség-védelmére IEC /534 szerinti TT-rendszerekben. Jelzéssel és anélkül is megrendelhetõ. Csatlakozásra készen, sorolósínezve minimális szerelési ráfordítást igényel. Tartalom SPC-ATS-SET - 1 db SPC-ATS levezetõ-szakaszoló - 1 db SPC-S-20/460/4 levezetõ - 1 db Z-HK segédérintkezõ - sorolósínezéssel együtt a kioldás távjelzéshez SPC-ATSM-SET - 1 db SPC-ATSM levezetõ-szakaszoló - 1 db SPC-S-20/460/4 levezetõ - sorolósínezéssel együtt a kioldás helyszíni jelzéshez B+C levezetõosztály, SP-B+C/ Villámáram-túlfeszültség-levezetõ készlet A C- és B- osztályú levezetõk kombinálása esetén a C-osztályú levezetõ átveszi a fogyasztó védelmét és csak a B-osztályú levezetõ igénybevétele esetén tehermentesül. B+C-osztályú levezetõ nyújtja a fogyasztói készülék optimális védelmét meglévõ külsõ villámhárító berendezés és/vagy szabadvezetékes betáplálás esetén. Tartalom SP-B+C/3 (TN-C) - 3 db SPI-35/440 villámáram-levezetõ - 1 db SPC-S-20/460/3 túlfeszültség-levezetõ - sorolósínezéssel együtt SP-B+C/3+1 (TN-S/TT) - 3 db SPI-35/440 villámáram-levezetõ - 1 db SPI-100/NPE villámáram-levezetõ - 1 db SPC-S-20/460/3 túlfeszültség-levezetõ - 1 db SPB-D-125 átvezetõ - sorolósínezéssel együtt 27

30 D levezetõosztály, túlfeszültség-védelmi készülékek SPD-S-1+1 Alkalmazási terület: Végponti készülékek védelme tranziens túlfeszültségek ellen, készülékek finom védelmeként. Installációs elosztóban DIN-sínre történõ szerelésre alkalmas. Nincs szükség a fogyasztói berendezés elõtti túlfeszültségvédelemrõl való leválasztásra. Levezetõosztály D az ÖVE-SN 60, 1., 4. rész alapján. Vizsgálati osztály III az IEC alapján. Tesztelési típus T3 pr EN szerint. Nagy áramú elõtétbiztosító használható 63 A gl / C 63. SPC-S-HK segédérintkezõ, távjelzéshez utólag felszerelhetõ. Mûszaki adatok Elektromos Mechanikus kódolás y / x Vizsgálati osztály a IEC alapján III Levezetõosztály az ÖVE-SN 60, 1. rész alapján. D Megszólalási idõ (5 kv/µs feszültség-meredekség) L-N / N-PE < 25 ns / < 100 ns Levezetõ tartós feszültsége U C -nél L-N / N-PE 335 V~ / 260 V~ Kombinált lökés U OC L-N / N-PE 2,5 kv / 2,5 kv Védelmi feszültségszint Up, U OC -nél L-N / N-PE 1000 V / 1200 V Névleges levezetõ-lökõáram I n L-N / N-PE 2,5 ka / 2,5 ka (8/20) µs Védelmi feszültségszint U p, I n -nél L-N / N-PE 1000 V / 1200 V Max. levezetõ-lökõáram I max L-N / N-PE 5 ka / 10 ka (8/20) µs Max. megengedett elõtétbiztosító 63 AgL / C 63 Max. megengedett zárlazi áram 50 ka Kapcsolási rajz x Kapcsolási rajz SPD-S-N/PE SPD-S-L/N y Mechanikai Mechanikus kódolás az aljzatnál yx Burkolat beépítési méretre 45 mm Készülékaljzat mérete 80 mm Beépítési szélesség 35 mm Súly 220 g Emelõkapocs fent és lent, keresztmetszet 1-25 mm 2 Befogókapocs kétoldalt sínekhez, sín max. 1,5 mm vastag A kapocscsavarok meghúzási nyomatéka 2,4-3 Nm Megengedett környezeti hõmérséklet -40 C-tól +70 C-ig Szerelés rápattintható felerõsítés EN50022 szerinti kalapsínre Védettség (beépítve) IP40 Méretek (mm) 28

31 D levezetõosztály, túlfeszültség-védelmi dugaszoló aljzat VST-280 Alkalmazási terület: Végponti készülékek védelme tranziens túlfeszültségek ellen. Túlfeszültség-védelmi készülékek, D levezetõosztály az ÖVE-SN60, 1. rész, 4. rész alapján. Vizsgálat osztály III az IEC alapján. Tesztelési típus T3 pr EN szerint. Védõérintkezõs közvetítõ dugaszoló aljzat kivitel. Üzem/zavar jelzõlámpa. A fogyasztói berendezés elõtt létezõ túlfeszültségvédelem esetén készülékek finom védelmére alkalmas. Kapcsolási rajz túlfeszültség-védelmi dugaszoló aljzat VST-280/F Mûszaki adatok VST-280 VST-280/F Elektromos Névleges feszültség 230 VAC 230 VAC Névleges frekvencia 50 Hz 50 Hz Névleges áram I n 16 A 16 A Védelmi feszültségszint I n -nél 1,4 kv 1,4 kv Levezetõ tartós feszültsége U c 280 V 280 V Névleges levezetõ-lökõáram I n 2,5 ka 2,5 ka Max. levezetõ-lökõáram I max 5 ka 5 ka Max. megengedett elõtétbiztosító 16 A gl / LS C A gl / LS C 16 Csatoló induktivitás beépítve nem igen Beiktatott csillapítás VDE rész /9.89 szerint 1 MHz-nél: szimmetrikus > 30 db aszimmetrikus > 20 db Mechanikai A készülék mérete 115 x 70 x 40 Szerelés közvetítõ csatlakozódugó a védõérintkezõs aljzatban Védettség IEC szerint IP20 Méretek (mm) Beiktatott csillapítás: GYAKORLATI javaslet A D-osztályú levezetõ csak C-osztályú levezetõk elékapcsolása esetén mûködõképesek. Többpólusú csatlakozók esetén is max. 5 m kábelhosszig alkalmazhatók. 29

32 D levezetõosztály, túlfeszültség-védelmi készülékek VDK 280 ES Alkalmazási terület: Végponti készülékek védelme tranziens túlfeszültségek ellen. Elektromos installációs rendszerekbe, pl. kábelcsatornákba és falba süllyesztett aljzatokba való beépítéshez. Levezetõosztály D a VDE 0675, 6. rész /A alapján. Vizsgálati osztály III az IEC alapján. Tesztelési típus T3 pr EN szerint. Kapcsolási rajz Mûszaki adatok Elektromos Kombinált lökés U oc 4 kv Védelmi feszültségszint U oc -nél szimm./aszimm.(pe) 1,3 kv / 1,5 kv Megszólalási idõ (t a ) szimm./aszimm.(pe) 25 ns / 150 ns Levezetõ tartós feszültsége U c 250 V / 50 Hz Névleges terhelõáram 16 A / 40 C Névleges levezetõ-lökõáram I n (8/20)µs szimm./aszimm.(pe) 1,5 ka / 1,5 ka Max. levezetõ-lökõáram I max (8/20)µs szimm./aszimm.(pe) 4,5 ka / 4,5 ka Maradék feszültség I n -nél szimm./aszimm.(pe) 1,2 kv / 650 V Max. megengedett elõtétbiztosító 16 A gl / LS C 16 Táv-jelzõkontaktus max. megengedett üzemi feszültség 250 V AC max. megengedett üzemi áram 3 A / 45 C Mechanikai Súly 60 g Bekötési adatok merev hajlékony hálózat 0,2-4 mm 2 0,2-2,5 mm 2 táv-jelzõkontaktus 0,14-1,5 mm 2 0,14-1,5 mm 2 A kapocscsavarok meghúzási nyomatéka 0,5-0,6 Nm Megengedett környezeti hõmérséklet -40 C-tól +75 C-ig Védettség IEC 529: 1989 (beépítve) IP20 (IP40) Méretek (mm) Tartozékok betét: VDK 280 E aljzat: VDK 280 S burkolat D1 takarókeret D2 30

33 Telekommunikációs asztali elosztó TELE-ISDN, ISDN-S0 interfészhez Alkalmazási terület: Két telekommunikációs berendezés pl. telefon, modem, üzenetrögzítõ, telefax és PC-interfészkártya védelme tranziens túlfeszültségek ellen, mind a tápfeszültség-oldalon mind pedig az ISDN SO -interfész-oldalon. Hálózati lámpa, zöld: a hálózati feszültség megléte esetén világít. Hibajelzõ lámpa, piros: a hálózati oldali túlfeszültség-védelmi rész meghibásodásakor világít. Funkciójelzõ lámpa, zöld: az ISDN-oldal túlfeszültség-védelmi rész mûködõképessége esetén világít. Kapcsolási rajz Mûszaki adatok Hálózati oldal Telekomm. oldal Elektromos A következõ szabványok szerint: vizsgálati osztály IEC / III levezetõosztály VDE rész, A3 1997/11/D Levezetõ tartós feszültsége U c 250 V AC 6,2 V DC Névleges terhelõáram / névleges áram 16 A / 30 C 1,5 A / 25 C Max. megengedett elõtétbiztosító C 16 Névleges levezetõ-lökõáram I n (8/20)µs szimm./aszimm. (PE) 2,5 ka 350 A / 5 ka Max. levezetõ-lökõáram I max (8/20)µs 8 ka Kombinált lökés U oc 6 kv Védelmi feszültségszint U p, I n -nél szimm./aszimm. (PE) 1,1 kv / 650 V 40 V / 60 V Védelmi feszültségszint U p, U oc -nél szimm./aszimm. (PE) 1,3 kv / 1,5 kv Megszólalási idõ t a szimm./aszimm. (PE) 25 ns / 100 ns 500 ns / 100 ns A zárlati árammal szembeni állóképesség max. elõtétbiztosítónál 6 ka eff Feszültség korlátozás 1kV/µs szimm./aszimm. (PE) 14 V / 450 V Beiktatott csillapítás a E a 100Ω-os rendszerben 0,1dB (jell.) 8 MHz-ig Határfrekvencia fg (3dB) szimm. a 100Ω-os rendszerben 100 MHz Kapacitás, szimm. 50 pf (jell.) Túlterhelési hiba mód zárlat Mechanikai A készülék mérete 262 x 46,5 x 61 Súly 670 g Megengedett környezeti hõmérséklet -25 C-tól +85 C-ig Védettség IEC szerint IP20 Méretek (mm) hálózati csatlakozóvezeték (ca. 2m) védõérintk. hálózati csatlakozóaljzat (végpont készülék) védõérintk. telekomm. csatlakozóaljzat (végpont készülék) hálózati lámpa hibajelzõ lámpa funkciójelzõ lámpa a telekommunikációs csatlakozóvezeték bekötése 31

34 TELE-FM telefonaljzatra való csatlakoztatáshoz, (analóg telekommunikációs hálózat) Alkalmazási terület: Analóg hálózati (ISDN-csatlakozású nem) végponti készülékek, pl. telefonmodem, telefax-készülék védelme. Ezt a védelmi készüléket egyszerûen be kell dugaszolni TDO-aljzatba. A földelõkapcsolótól a lehetõ legrövidebb, minimális impedanciájú 4 mm 2 -es vezetéket kell a potenciál-kiegyenlítõ sínre csatlakoztatni. Kapcsolási rajz Mûszaki adatok Elektromos Max. megengedett üzemi feszültség 185 V DC Üzemi áram a max. megengedett üzemi feszültségnél 10 µa PE felé folyó levezetõáram a max. megengedett üzemi feszültségnél 1 µa Névleges levezetõ lökõáram (8/20) µs: szimm. (La-Lb) 2,5 ka aszimm. (PE) 2,5 ka Kimeneti feszültség korlátozás 3 kv esetén (1,2/50) µs szimm. (La-Lb) 190 V Kimeneti feszültség korlátozás 6 kv esetén (1,2/50) µs aszimm. (PE-a, b, a1, b1, W2) 650 V aszimm. (PE-E) 750 V Maradék feszültség (La-Lb) névleges levezetõ-lökõáram esetén 30 V Megszólalási idõ (t a ) szimm. (La-Lb) 10 ns aszimm. (PE) 100 ns Beiktatott csillapítás a E (jell.) szimm. im 600 Ω-os rendszerben 0,1 db 700 khz-ig Határfrekvencia (3 db) (jell.) szimm. im 600 Ω-os rendszerben 2,4 MHz Kapacitás (1 MHz -nél jell.) szimm. (La-Lb) 150 pf aszimm. (PE) 2 pf Soros induktivitás 2 x 39 µh ± 10 % Soros ellenállás 2 x 4,5 Ω ± 10 % Engedélyezés ÖPT Mechanikai Megengedett környezeti hõmérséklet Védettség IEC szerint -20 C-tól +50 C-ig IP20 32
