1 Katalógus Inverterek, DC és AC kapcsolókészülék-sorozat napelemes alkalmazásokhoz

2 Tartalomjegyzék Inverterek Rendelési adatok 1. oldal 20. oldal DC szakaszolókapcsolók Rendelési adatok 3. oldal 22. oldal DC vezetékág-védőkapcsolók Rendelési adatok 7. oldal 25. oldal Túlfeszültségvédelem Rendelési adatok 11. oldal 29. oldal Energiagazdálkodás Rendelési adatok 15. oldal 35. oldal EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

3 Inverterek Inverterek - AC névleges teljesítmény max W - IP65 kültéri kivitelek - Transzformátor nélküli kialakítás - Beépített RCMU és ENS funkciók - Karbantartásmentes MEEI engedélyeztetés alatt EATON CORPORATION inverterek /DC és AC kapcsolókészülék-sorozat 1

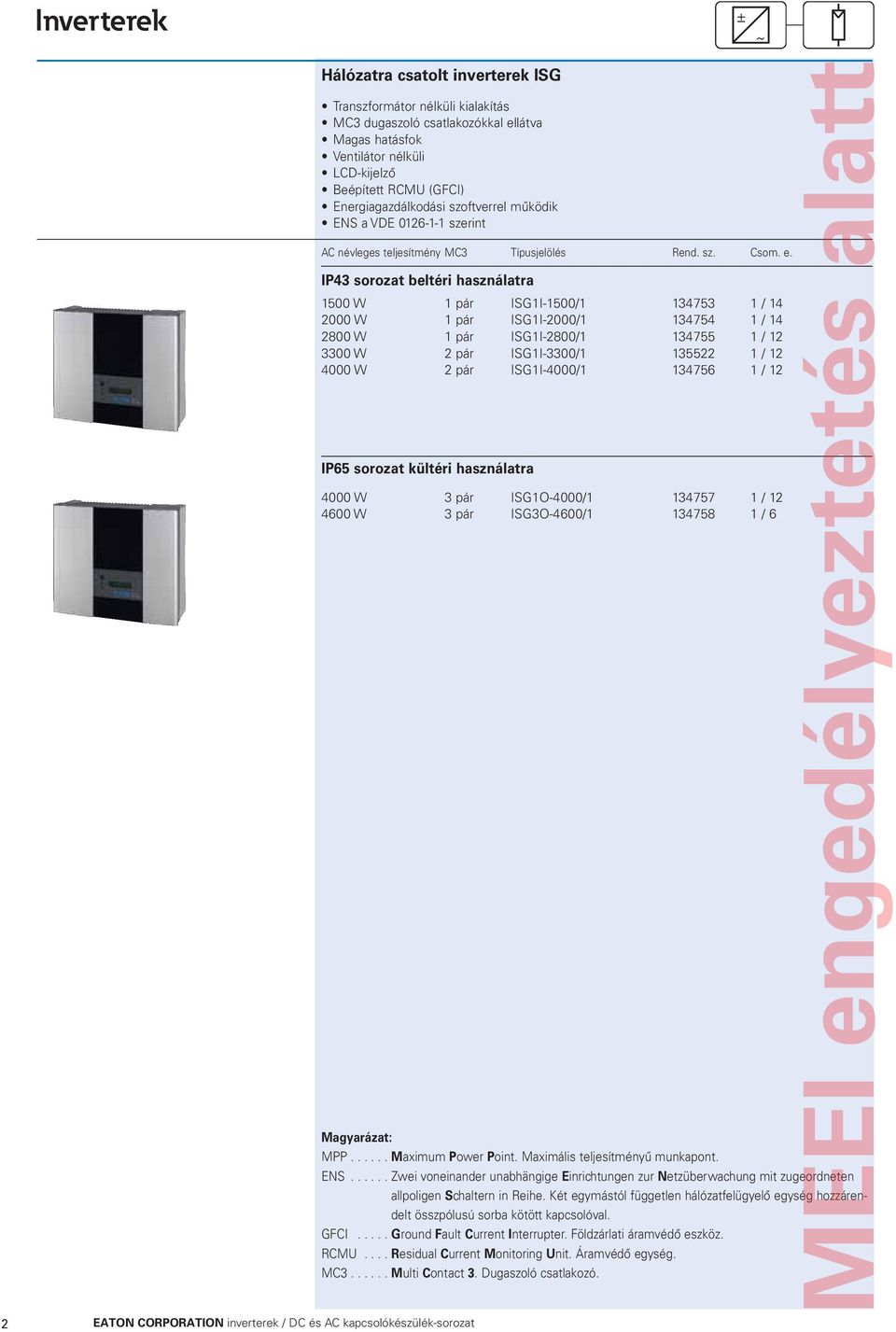

4 Inverterek ± ~ Hálózatra csatolt inverterek ISG Transzformátor nélküli kialakítás MC3 dugaszoló csatlakozókkal ellátva Magas hatásfok Ventilátor nélküli LCD-kijelző Beépített RCMU (GFCI) Energiagazdálkodási szoftverrel működik ENS a VDE szerint 1500 W 1 pár 2000 W 1 pár 2800 W 1 pár 3300 W 2 pár 4000 W 2 pár IP65 sorozat kültéri használatra 4000 W 3 pár 4600 W 3 pár 2 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat AC névleges teljesítmény MC3 Típusjelölés Rend. sz. Csom. e. IP43 sorozat beltéri használatra ISG1I-1500/ / 14 ISG1I-2000/ / 14 ISG1I-2800/ / 12 ISG1I-3300/ / 12 ISG1I-4000/ / 12 ISG1O-4000/ / 12 ISG3O-4600/ / 6 MEEI engedélyeztetés alatt Magyarázat: MPP Maximum Power Point. Maximális teljesítményű munkapont. ENS Zwei voneinander unabhängige Einrichtungen zur Netzüberwachung mit zugeordneten allpoligen Schaltern in Reihe. Két egymástól független hálózatfelügyelő egység hozzárendelt összpólusú sorba kötött kapcsolóval. GFCI..... Ground Fault Current Interrupter. Földzárlati áramvédő eszköz. RCMU... Residual Current Monitoring Unit. Áramvédő egység. MC Multi Contact 3. Dugaszoló csatlakozó.

5 DC szakaszolókapcsolók DC szakaszolókapcsolók - Névleges feszültség 1000 V DC - Névleges üzemi áram max. 63 A DC - P-SOL komponensként - SOL kész csatlakozóegységként előre huzalozva EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 3

6 DC szakaszolókapcsolók DC DC szakaszolókapcsolók DC szakaszolókapcsolók P-SOL 2-pólusú, II. érintésvédelmi osztályú tokozásba történő beépítésre Névleges üzemi feszültség 1000 V DC Alkalmazási kategória DC-21A Névleges üzemi áram I e Típusjelölés Rend. sz. Csom. e. 20 A 30 A 63 A P-SOL P-SOL P-SOL Csatlakozási rajzok: PV-generátor (napelemtábla-rendszer) Földeletlen rendszer Földelt rendszer PV-inverter PV-tűzvédelmi kapcsolók SOL30-SAFETY DC biztonsági szakaszolókapcsolók Névleges üzemi feszültség 1000 V Alkalmazási kategória DC-21A Névleges üzemi áram I e 30 A Távkioldás integrált feszültségcsökkenési kioldó segítségével 230 V, 50 Hz Kapcsolási állapot visszajelzése segédérintkezőkkel, 1 záró és 1 nyitó Többféle kivitel - MC3, MC4 dugaszoló csatlakozókkal vagy metrikus tömszelencékkel kapható I e BEMENET KIMENET Típusjelölés Rend. sz. Csom. e. 30 A 2xMC3 1xMC3 30 A 2xMC4 1xMC4 30 A 2xM12 1M16 SOL30-SAFETY/2MC3-U(230V50HZ) SOL30-SAFETY/2MC4-U(230V50HZ) SOL30-SAFETY/2MV-U(230V50HZ) Csatlakozási rajzok: 4 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

7 DC szakaszolókapcsolók DC DC szakaszolókapcsolók DC szakaszolókapcsolók SOL 2-pólusú, kész csatlakozóegységként előre huzalozva, II. érintésvédelmi osztály, IP65 védettség Névleges üzemi feszültség 1000 V DC Alkalmazási kategória DC-21A Névleges üzemi áram I e 20, 30 vagy 63 A Többféle kivitel - MC3, MC4 dugaszoló csatlakozókkal vagy rászerelt tömszelencékkel kapható 2, 3, 4 és 8 vezetékágas kivitelben (BEMENET) kaphatók I e BEMENET KIMENET Típusjelölés Rend. sz. Csom. e. MC3 kivitelek 20 A 2xMC3 1xMC3 20 A 4xMC3 1xMC3 30 A 2xMC3 1xMC3 30 A 3xMC3 3xMC3 30 A 4xMC3 1xMC3 63 A 4xMC3 1xM20 63 A 8xMC3 1xM20 SOL20/2MC SOL20/4MC SOL30/2MC SOL30/3MC3-IN/OUT SOL30/4MC SOL60/4MC SOL60/8MC MC4 kivitelek 20 A 2xMC4 1xMC4 20 A 4xMC4 1xMC4 30 A 2xMC4 1xMC4 30 A 4xMC4 1xMC4 63 A 4xMC4 1xM20 63 A 8xMC4 1xM20 SOL20/2MC SOL20/4MC SOL30/2MC SOL30/4MC SOL60/4MC SOL60/8MC Metrikus tömszelencés kivitel 20 A 2xM12 1xM16 30 A 2xM12 1xM16 63 A 4xM12 1xM20 SOL20/2MV SOL30/2MV SOL60/4MV SOL30/3MC3-IN/OUT SOL20/2MC3 SOL30/2MC3 SOL20/2MC4 SOL30/2MC4 SOL20/2MV SOL30/2MV SOL20/4MC3 SOL30/4MC3 SOL60/4MC3 SOL20/4MC4 SOL30/4MC4 SOL60/4MC4 SOL60/4MV SOL60/8MC3 SOL60/8MC4 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 5

8 Jegyzetek Jegyzetek 6 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

9 DC vezetékág-védőkapcsolók DC vezetékág-védőkapcsolók - Névleges feszültség max. 900 V DC - Névleges áram max. 63 A DC - PKZ-SOL elektromechanikus védelmi kapcsolókészülék - FCFDC10DI-SOL biztosítós szakaszolókapcsolók és olvadóbetétek EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 7

10 DC vezetékág-védőkapcsolók DC DC vezetékág-védőkapcsolók DC vezetékág-védőkapcsolók PKZ-SOL 2-pólusú, beépíthető Névleges üzemi feszültség 900 V DC Névleges áramok I n 12, 20, 30, 40, 50 és 63 A Megengedett I sc zárlati áramok a vezetékágban 5-47 A I e I sc Típusjelölés Rend. sz. Csom. e., 12 A 5-9 A 20 A 9-15 A 30 A A 40 A A 50 A A 63 A A PKZ-SOL PKZ-SOL PKZ-SOL PKZ-SOL PKZ-SOL PKZ-SOL Csatlakozási rajzok: PV-vezetékág Földeletlen rendszer Földelt rendszer DC szakaszolási hely / PV-inverter 8 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

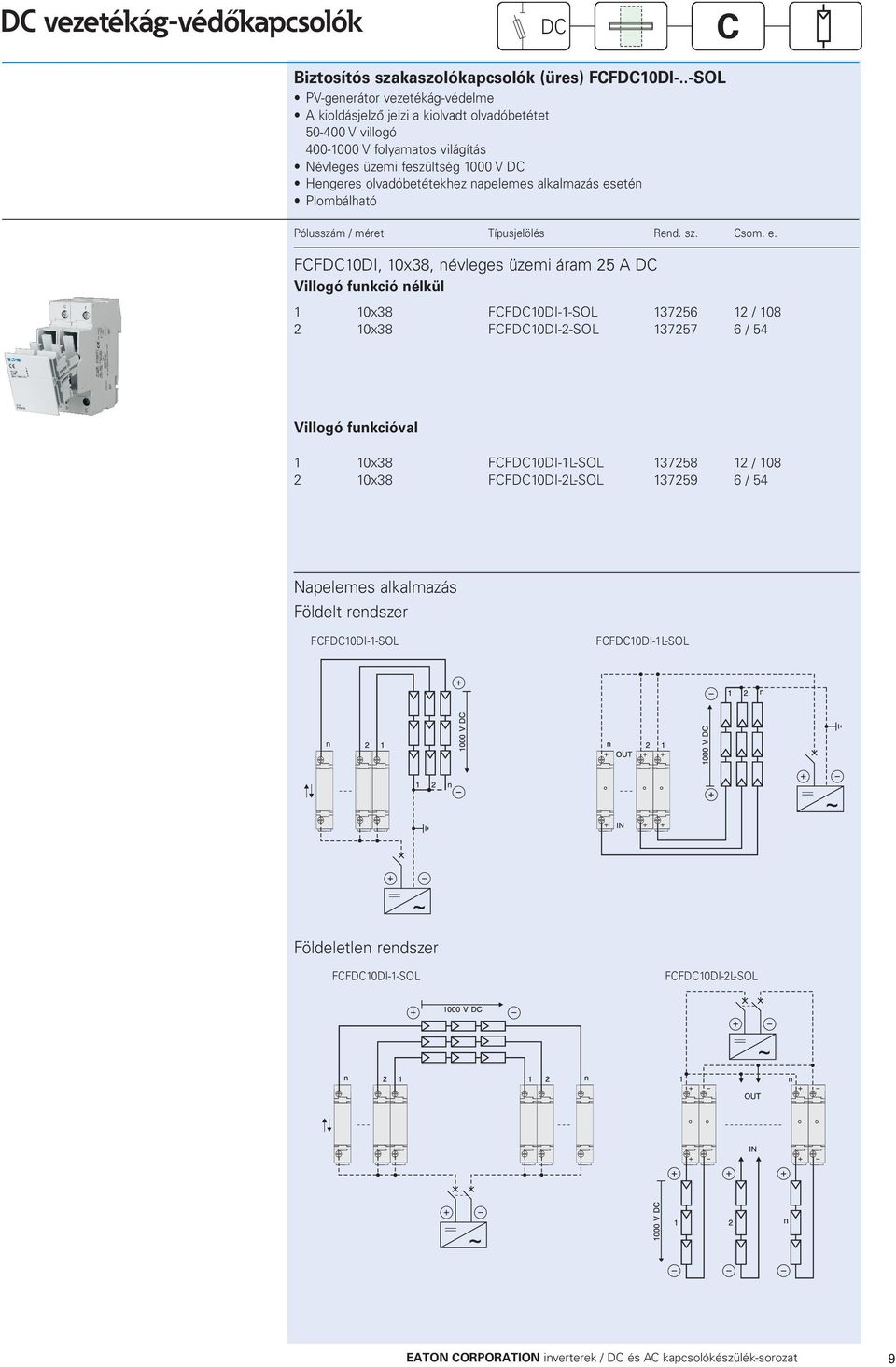

11 DC vezetékág-védőkapcsolók DC C Biztosítós szakaszolókapcsolók (üres) FCFDC10DI-..-SOL PV-generátor vezetékág-védelme A kioldásjelző jelzi a kiolvadt olvadóbetétet V villogó V folyamatos világítás Névleges üzemi feszültség 1000 V DC Hengeres olvadóbetétekhez napelemes alkalmazás esetén Plombálható Pólusszám / méret Típusjelölés Rend. sz. Csom. e. FCFDC10DI, 10x38, névleges üzemi áram 25 A DC Villogó funkció nélkül 1 10x x38 FCFDC10DI-1-SOL / 108 FCFDC10DI-2-SOL / 54 Villogó funkcióval 1 10x x38 FCFDC10DI-1L-SOL / 108 FCFDC10DI-2L-SOL / 54 Napelemes alkalmazás Földelt rendszer FCFDC10DI-1-SOL FCFDC10DI-1L-SOL Földeletlen rendszer FCFDC10DI-1-SOL FCFDC10DI-2L-SOL EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 9

12 DC vezetékág-védőkapcsolók C Méret / Névl. áram / Névl. feszültség Típusjelölés Rend. sz. Csom. e. Hengeres olvadóbetétek ASFLC10-..A-gPV-SOL, napelemes alkalmazás 10x38 2 A 1000 V DC 10x38 4 A 1000 V DC 10x38 6 A 1000 V DC 10x38 8 A 1000 V DC 10x38 10 A 1000 V DC 10x38 12 A 1000 V DC 10x38 16 A 1000 V DC 10x38 20 A 1000 V DC 10x38 25 A 900 V DC ASFLC10-2A-gPV-SOL / 500 ASFLC10-4A-gPV-SOL / 500 ASFLC10-6A-gPV-SOL / 500 ASFLC10-8A-gPV-SOL / 500 ASFLC10-10A-gPV-SOL / 500 ASFLC10-12A-gPV-SOL / 500 ASFLC10-16A-gPV-SOL / 500 ASFLC10-20A-gPV-SOL / 500 ASFLC10-25A-gPV-SOL / 500 PV-olvadóbetét kiválasztása: ➀ Olvadóbetét maximális DC névleges üzemi feszültsége: 1,2 x V oc vezetékág ➁ Az olvadóbetét I n névleges árama nagyobb/egyenlő legyen mint: 1,5 x I sc I sc.... PV-modul zárlati árama V oc... vezetékág üresjárati feszültsége 10 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

13 Túlfeszültségvédelem Túlfeszültségvédelem DC AC - Napelemes rendszerek 1000 V DC-ig - Egy- és háromfázisú hálózati betápláláshoz DC AC EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 11

14 Túlfeszültségvédelem DC SPD T2 típus (C osztály) Maximális tartós feszültség U C Típusjelölés Rend. sz. Csom. e. Dugaszolható túlfeszültség-levezetők SPPT2PA, napelemes alkalmazáshoz Földelt rendszerekhez 600 V DC 1000 V DC SPPT2PA-600-2PE / 60 SPPT2PA PE / 60 Segédérintkezővel 1000 V DC SPPT2PA PE-AX / 60 Földeletlen rendszerekhez 600 V DC 1000 V DC Segédérintkezővel 1000 V DC SPPT2PA PE / 40 SPPT2PA PE / 40 SPPT2PA PE-AX / 40 Tartalék betétek 600 V DC ➀ 1000 V DC ➀ 1100 V DC ➁ SPPT2PA SPPT2PA SPPT2PA V OC U C : A PV-generátor üresjárati feszültsége nem lehet nagyobb, mint a túlfeszültségvédelmi készülékek maximális tartós feszültsége (SPD), így elkerülhető azok tönkremenetele. V OC......PV-generátor üresjárati feszültsége. U C Túlfeszültségvédelmi készülék maximális tartós feszültsége. Figyelem: A berendezés nyitott DC szakaszoló hely esetén jelentős feszültség alatt áll! A szerelés előtt biztosítsa és ellenőrizze a PV-generátor feszültségmentességét. Földelt rendszerek SPPT2PA-600-2PE SPPT2PA PE(-AX) Földeletlen rendszerek SPPT2PA PE SPPT2PA PE(-AX) L- L- L+ PV-generátortól Inverterhez 12 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

15 Túlfeszültségvédelem DC SPD T2 típus (C osztály) PV-túlfeszültségvédelem SOL-SP kész csatlakozóegységként előre huzalozva, II. érintésvédelmi osztály, IP65 védettség Földeletlen napelemes rendszerekhez 600 V DC-ig és 1000 V DC-ig Többféle kivitel - MC3, MC4 dugaszoló csatlakozókkal vagy rászerelt tömszelencékkel kapható Névleges üzemi áram I e =30 A DC, MC3 és MC4 kivitel esetén Névleges üzemi áram I e =32 A DC, metrikus tömszelencés kivitel esetén A PE-t közvetlenül a túlfeszültségvédelmi készülékhez kell csatlakoztatni, metrikus M16 tömszelence a PE-vezető részére V oc BEMENET KIMENET Típusjelölés Rend. sz. Csom. e. MC3 kivitelek 600 V DC 2xMC3 1xMC V DC 2xMC3 1xMC3 SOL-SP600U/2MC SOL-SP1000U/2MC MC4 kivitelek 600 V DC 2xMC4 1xMC V DC 2xMC4 1xMC4 SOL-SP600U/2MV SOL-SP1000U/2MC Metrikus tömszelencés kivitel 600 V DC 2xM16 1xM V DC 2xM16 1xM16 SOL-SP600U/2MV SOL-SP1000U/2MV V OC U C : A PV-generátor üresjárati feszültsége nem lehet nagyobb, mint a túlfeszültségvédelmi készülékek maximális tartós feszültsége (SPD), így elkerülhető azok tönkremenetele. V OC......PV-generátor üresjárati feszültsége. U C Túlfeszültségvédelmi készülék maximális tartós feszültsége. Figyelem: A berendezés nyitott DC kiszakaszoló hely esetén is jelentős feszültség alatt áll! A szerelés előtt biztosítsa és ellenőrizze a PV-generátor feszültségmentességét. Csatlakozási példa: Védett terület DC szakaszoló hely BEMENET A PE-vezetőt a védett terület vezetékeitől elkülönítve kell fektetni KIMENET PV-inverter EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 13

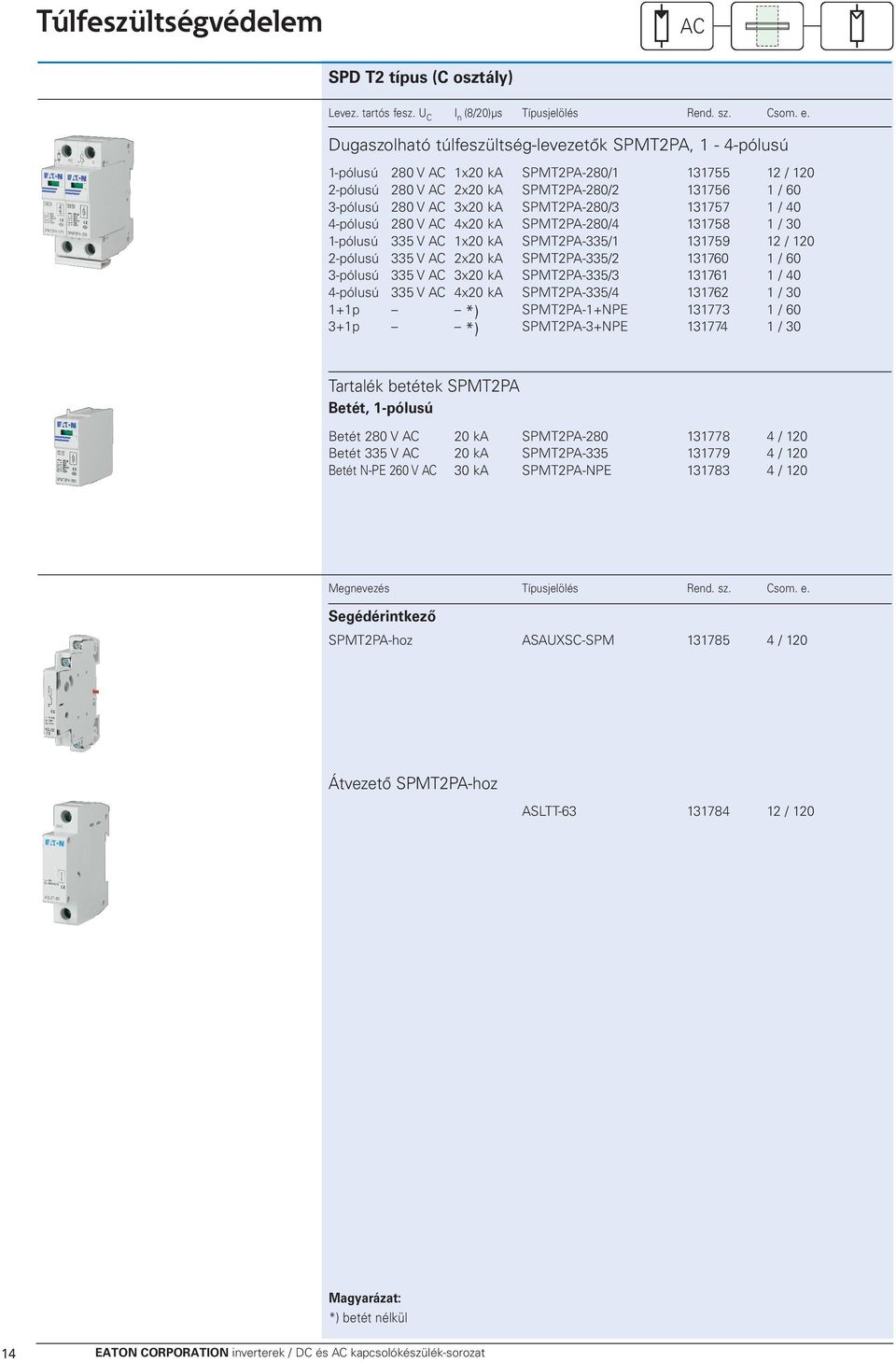

16 Túlfeszültségvédelem AC SPD T2 típus (C osztály) Levez. tartós fesz. U C I n (8/20)µs Típusjelölés Rend. sz. Csom. e. Dugaszolható túlfeszültség-levezetők SPMT2PA, 1-4-pólusú 1-pólusú 280 V AC 1x20 ka 2-pólusú 280 V AC 2x20 ka 3-pólusú 280 V AC 3x20 ka 4-pólusú 280 V AC 4x20 ka 1-pólusú 335 V AC 1x20 ka 2-pólusú 335 V AC 2x20 ka 3-pólusú 335 V AC 3x20 ka 4-pólusú 335 V AC 4x20 ka 1+1p *) 3+1p *) SPMT2PA-280/ / 120 SPMT2PA-280/ / 60 SPMT2PA-280/ / 40 SPMT2PA-280/ / 30 SPMT2PA-335/ / 120 SPMT2PA-335/ / 60 SPMT2PA-335/ / 40 SPMT2PA-335/ / 30 SPMT2PA-1+NPE / 60 SPMT2PA-3+NPE / 30 Tartalék betétek SPMT2PA Betét, 1-pólusú Betét 280 V AC Betét 335 V AC Betét N-PE 260 V AC 20 ka 20 ka 30 ka SPMT2PA / 120 SPMT2PA / 120 SPMT2PA-NPE / 120 Megnevezés Típusjelölés Rend. sz. Csom. e. Segédérintkező SPMT2PA-hoz ASAUXSC-SPM / 120 Átvezető SPMT2PA-hoz ASLTT / 120 Magyarázat: *) betét nélkül 14 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

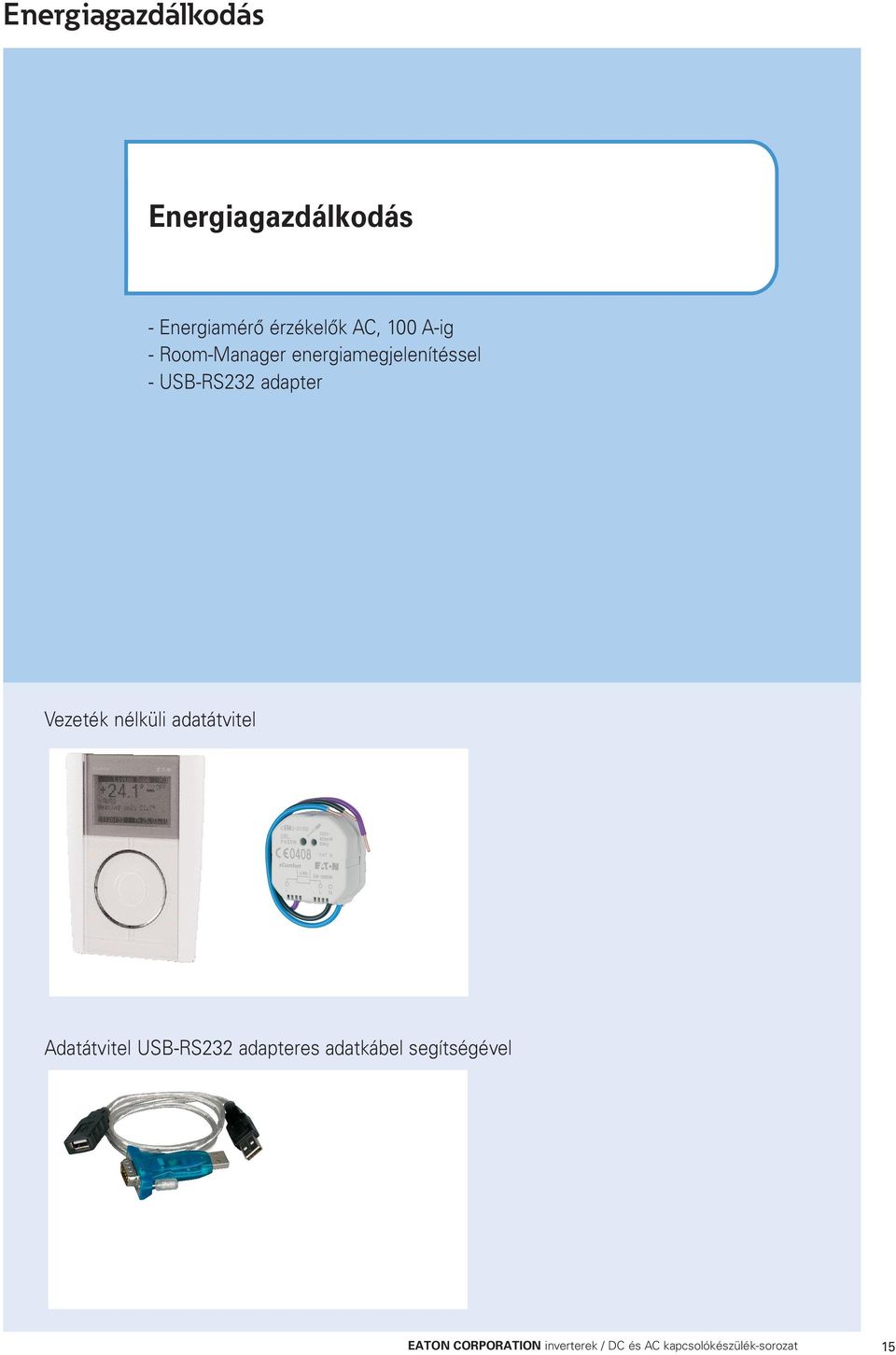

17 Energiagazdálkodás Energiagazdálkodás - Energiamérő érzékelők AC, 100 A-ig - Room-Manager energiamegjelenítéssel - USB-RS232 adapter Vezeték nélküli adatátvitel Adatátvitel USB-RS232 adapteres adatkábel segítségével EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 15

18 Rádiós épületfelügyeleti rendszer - falba süllyeszthető készülékek Kivitel Típusjelölés Rend. sz. Csom. e. Energiamérő érzékelő Az energiamérő érzékelő a PV-inverterben átalakított napenergia érzékelésére, majd kijelzés céljából az energiagazdálkodási funkcióval rendelkező Room-Managerhez történő továbbítására használható. Ez a készüléktípus W-os teljesítményekhez használható. Ennek során az áram, a feszültség, a hatásos teljesítmény és a villamos energia kerül meghatározásra. Az energiamérő érzékelőt a legcélszerűbb a betáplálási ponton csatlakoztatni az elektromos berendezéshez. A készülék beépíthető süllyesztett kapcsoló-, elosztó- vagy szerelvény dobozba. Figyelem: A készülék nincs hitelesítve, ezért elszámolási célokra nem alkalmas! 0,42 VA/230 V AC, Méréstartomány W (max. 16 A) CEMU-01/ Kivitel Típusjelölés Rend. sz. Csom. e. Energiamérő érzékelő külső érzékelővel A külső érzékelős energiamérő érzékelő a PV-inverterben átalakított napenergia érzékelésére, majd kijelzés céljából az energiagazdálkodási funkcióval rendelkező Room-Managerhez történő továbbítására használható. Ez a készüléktípus nagyobb, kw-os teljesítményekhez használható. Ennek során az áram, a feszültség, a hatásos teljesítmény és a villamos energia kerül meghatározásra. Az energiamérő érzékelő külső érzékelőjét a kimeneti vezetéken keresztül, lehetőleg az elektromos berendezés betáplálási pontján kell csatlakoztatni. A készülék beépíthető süllyesztett kapcsoló-, elosztó- vagy szerelvény dobozba. Figyelem: A készülék nincs hitelesítve, ezért elszámolási célokra nem alkalmas! 0,42 VA/230 V AC, Méréstartománya 15 W - 23 kw (max. 100 A) CEMU-01/ EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

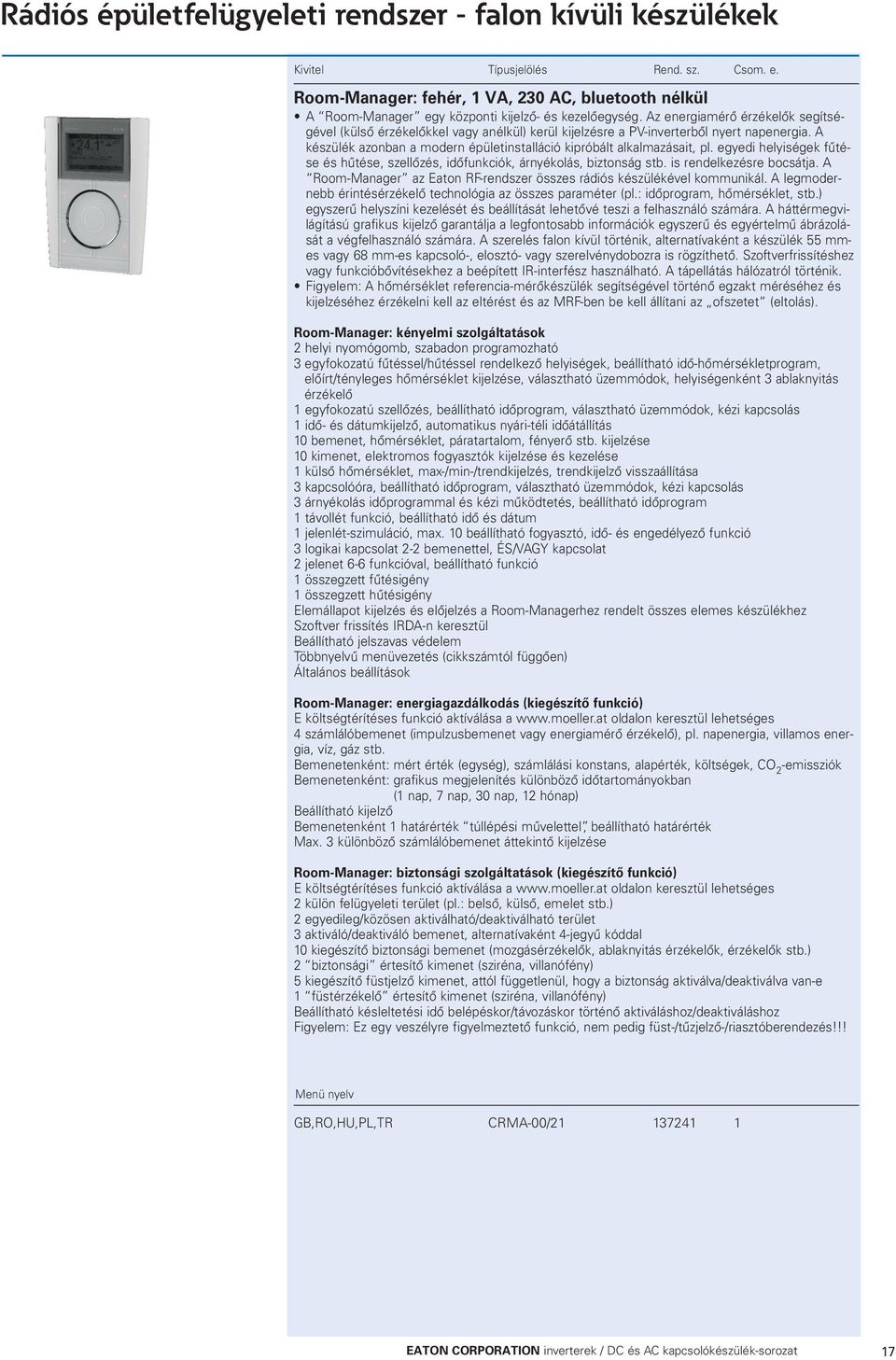

19 Rádiós épületfelügyeleti rendszer - falon kívüli készülékek Kivitel Típusjelölés Rend. sz. Csom. e. Room-Manager: fehér, 1 VA, 230 AC, bluetooth nélkül A Room-Manager egy központi kijelző- és kezelőegység. Az energiamérő érzékelők segítségével (külső érzékelőkkel vagy anélkül) kerül kijelzésre a PV-inverterből nyert napenergia. A készülék azonban a modern épületinstalláció kipróbált alkalmazásait, pl. egyedi helyiségek fűtése és hűtése, szellőzés, időfunkciók, árnyékolás, biztonság stb. is rendelkezésre bocsátja. A Room-Manager az Eaton RF-rendszer összes rádiós készülékével kommunikál. A legmodernebb érintésérzékelő technológia az összes paraméter (pl.: időprogram, hőmérséklet, stb.) egyszerű helyszíni kezelését és beállítását lehetővé teszi a felhasználó számára. A háttérmegvilágítású grafikus kijelző garantálja a legfontosabb információk egyszerű és egyértelmű ábrázolását a végfelhasználó számára. A szerelés falon kívül történik, alternatívaként a készülék 55 mmes vagy 68 mm-es kapcsoló-, elosztó- vagy szerelvénydobozra is rögzíthető. Szoftverfrissítéshez vagy funkcióbővítésekhez a beépített IR-interfész használható. A tápellátás hálózatról történik. Figyelem: A hőmérséklet referencia-mérőkészülék segítségével történő egzakt méréséhez és kijelzéséhez érzékelni kell az eltérést és az MRF-ben be kell állítani az ofszetet (eltolás). Room-Manager: kényelmi szolgáltatások 2 helyi nyomógomb, szabadon programozható 3 egyfokozatú fűtéssel/hűtéssel rendelkező helyiségek, beállítható idő-hőmérsékletprogram, előírt/tényleges hőmérséklet kijelzése, választható üzemmódok, helyiségenként 3 ablaknyitás érzékelő 1 egyfokozatú szellőzés, beállítható időprogram, választható üzemmódok, kézi kapcsolás 1 idő- és dátumkijelző, automatikus nyári-téli időátállítás 10 bemenet, hőmérséklet, páratartalom, fényerő stb. kijelzése 10 kimenet, elektromos fogyasztók kijelzése és kezelése 1 külső hőmérséklet, max-/min-/trendkijelzés, trendkijelző visszaállítása 3 kapcsolóóra, beállítható időprogram, választható üzemmódok, kézi kapcsolás 3 árnyékolás időprogrammal és kézi működtetés, beállítható időprogram 1 távollét funkció, beállítható idő és dátum 1 jelenlét-szimuláció, max. 10 beállítható fogyasztó, idő- és engedélyező funkció 3 logikai kapcsolat 2-2 bemenettel, ÉS/VAGY kapcsolat 2 jelenet 6-6 funkcióval, beállítható funkció 1 összegzett fűtésigény 1 összegzett hűtésigény Elemállapot kijelzés és előjelzés a Room-Managerhez rendelt összes elemes készülékhez Szoftver frissítés IRDA-n keresztül Beállítható jelszavas védelem Többnyelvű menüvezetés (cikkszámtól függően) Általános beállítások Room-Manager: energiagazdálkodás (kiegészítő funkció) E költségtérítéses funkció aktíválása a oldalon keresztül lehetséges 4 számlálóbemenet (impulzusbemenet vagy energiamérő érzékelő), pl. napenergia, villamos energia, víz, gáz stb. Bemenetenként: mért érték (egység), számlálási konstans, alapérték, költségek, CO 2 -emissziók Bemenetenként: grafikus megjelenítés különböző időtartományokban (1 nap, 7 nap, 30 nap, 12 hónap) Beállítható kijelző Bemenetenként 1 határérték túllépési művelettel, beállítható határérték Max. 3 különböző számlálóbemenet áttekintő kijelzése Room-Manager: biztonsági szolgáltatások (kiegészítő funkció) E költségtérítéses funkció aktíválása a oldalon keresztül lehetséges 2 külön felügyeleti terület (pl.: belső, külső, emelet stb.) 2 egyedileg/közösen aktiválható/deaktiválható terület 3 aktiváló/deaktiváló bemenet, alternatívaként 4-jegyű kóddal 10 kiegészítő biztonsági bemenet (mozgásérzékelők, ablaknyitás érzékelők, érzékelők stb.) 2 biztonsági értesítő kimenet (sziréna, villanófény) 5 kiegészítő füstjelző kimenet, attól függetlenül, hogy a biztonság aktiválva/deaktiválva van-e 1 füstérzékelő értesítő kimenet (sziréna, villanófény) Beállítható késleltetési idő belépéskor/távozáskor történő aktiváláshoz/deaktiváláshoz Figyelem: Ez egy veszélyre figyelmeztető funkció, nem pedig füst-/tűz jelző-/riasztóberendezés!!! Menü nyelv GB,RO,HU,PL,TR CRMA-00/ EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 17

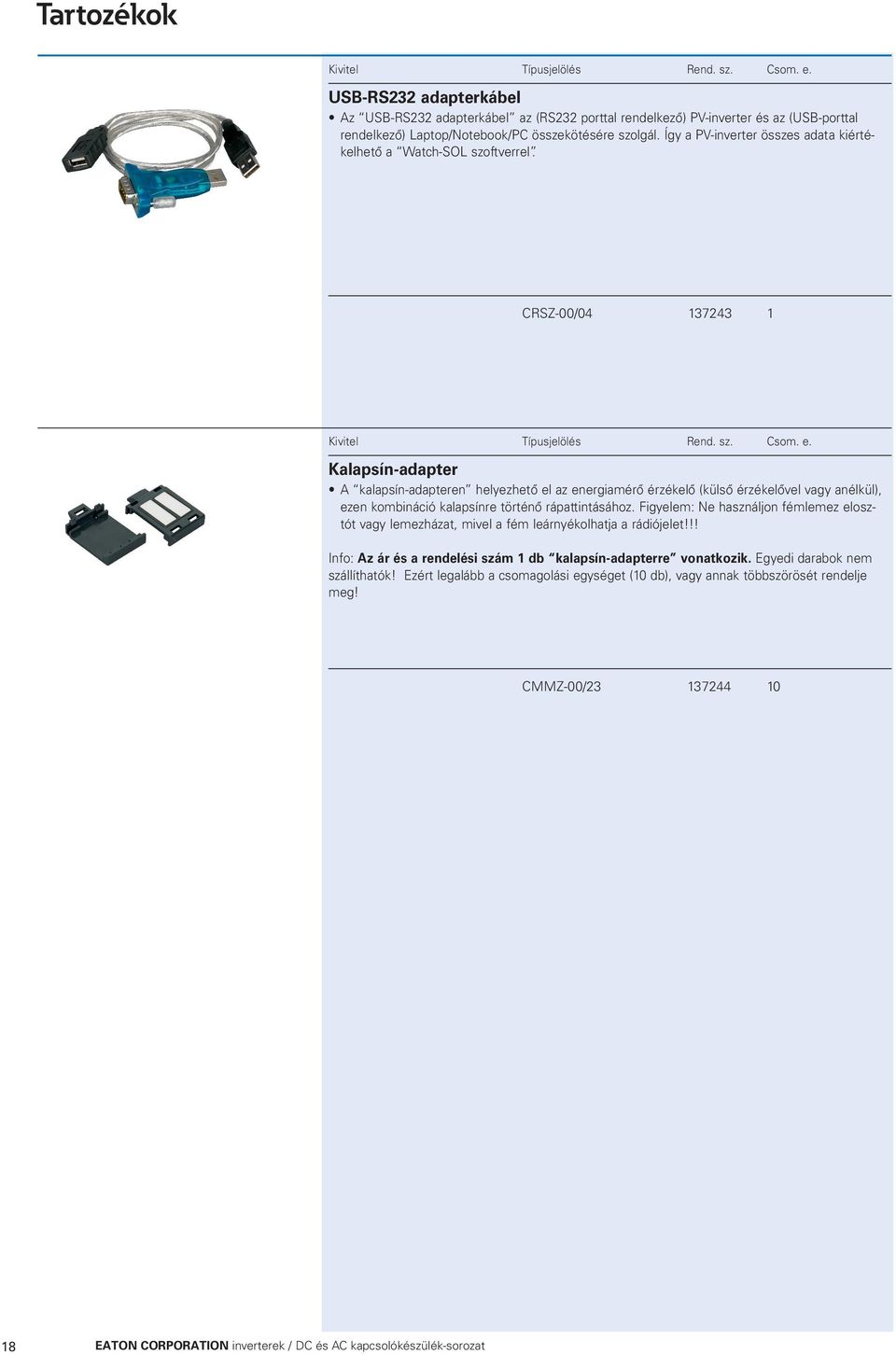

20 Tartozékok Kivitel Típusjelölés Rend. sz. Csom. e. USB-RS232 adapterkábel Az USB-RS232 adapterkábel az (RS232 porttal rendelkező) PV-inverter és az (USB-porttal rendelkező) Laptop/Notebook/PC összekötésére szolgál. Így a PV-inverter összes adata kiértékelhető a Watch-SOL szoftverrel. CRSZ-00/ Kivitel Típusjelölés Rend. sz. Csom. e. Kalapsín-adapter A kalapsín-adapteren helyezhető el az energiamérő érzékelő (külső érzékelővel vagy anélkül), ezen kombináció kalapsínre történő rápattintásához. Figyelem: Ne használjon fémlemez elosztót vagy lemezházat, mivel a fém leárnyékolhatja a rádiójelet!!! Info: Az ár és a rendelési szám 1 db kalapsín-adapterre vonatkozik. Egyedi darabok nem szállíthatók! Ezért legalább a csomagolási egységet (10 db), vagy annak többszörösét rendelje meg! CMMZ-00/ EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

21 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 19

22 Inverterek ± ~ Hálózatra csatolt beltéri inverterek ISG1I Alkalmazási terület: Mono- és polikristályos PV-modulokkal szerelt napelemes rendszerekhez Transzformátor nélküli kialakítás Magas hatásfok A ventilátor nélküli kivitel következtében a készülék tiszta marad ENS a VDE szerint integrálva RCMU a VDE szerint integrálva IEC és IEC szerinti alkalmazás *) 20 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat Kapcsolási rajz ISG1I.../1 ISG1I-1500/1 ISG1I-2000/1 ISG1I-2800/1 ISG1I-3300/1 ISG1I-4000/1 Elektromos DC Max. DC teljesítmény 1760 W 2320 W 3180 W 3820 W 4630 W ± Max. DC feszültség 450 V DC 500 V DC 500 V DC 500 V DC 500 V DC ~ MPP feszültségtartomány V DC V DC V DC V DC V DC DC névleges feszültség 360 V DC 400 V DC 400 V DC 400 V DC 400 V DC Max. bemeneti áram 8,9 A DC 10 A DC 13 A DC 17 A DC 20 A DC MPP Tracker AC AC névleges teljesítmény 1500 W 2000 W 2800 W 3300 W 4000 W ± Max. kimeneti teljesítmény 1650 W 2200 W 3000 W 3600 W 4400 W Üzemifeszültség-tartomány V AC V AC V AC V AC V AC ~ Üzemi frekvenciatartomány 50 Hz 50 Hz 50 Hz 50 Hz 50 Hz Torzítási tényező THD < 3% < 3% < 3% < 3% < 3% Teljesítménytényező ~ 1 ~ 1 ~ 1 ~ 1 ~ 1 Hálózati csatlakozás 1-fázisú 1-fázisú 1-fázisú 1-fázisú 1-fázisú RENDSZER Max. hatásfok > 95% > 96% > 96% > 96% > 96% ± Euro hatásfok > 94% > 95% > 95% > 95% > 95% Készenléti energiafogyasztás 7 W 7 W 7 W 7 W 7 W ~ Túlfeszültségi kategória III III III III III Védettség IP43 IP43 IP43 IP43 IP43 Üzemihőmérséklet-tartomány -20 C +55 C -20 C +55 C -20 C +55 C -20 C +55 C -20 C +55 C Levegő páratartalom (nem kondenzálódó) 0-95% 0-95% 0-95% 0-95% 0-95% Akusztikus zajszint < 35 dba < 35 dba < 35 dba < 35 dba < 35 dba Adatinterfész RS232 (RS485 opcionális) Kijelző LCD / 1 sor, 16 karakter Mechanikai Sz x Ma x Mé [mm] 326x270x x303x x303x x389x x389x146 T1 [mm] Tömeg [kg] 9,2 11,5 12,5 16,4 16,4 Méretek (mm) Ma Magyarázat: THD Total Harmonic Distortion. Torzítási tényező. *) előkészületben Sz Mé MEEI engedélyeztetés alatt

23 Inverterek ± ~ Hálózatra csatolt kültéri inverterek ISG.O Alkalmazási terület: Mono- és polikristályos PV-modulokkal szerelt napelemes rendszerekhez Transzformátor nélküli kialakítás Magas hatásfok A ventilátor nélküli kivitel következtében a készülék tiszta marad ENS a VDE szerint integrálva RCMU a VDE szerint integrálva IEC és IEC szerinti alkalmazás *) Kapcsolási rajzok ISG1O.../1 ISG3O.../1 ISG1O-4000/1 ISG3O-4600/1 Elektromos DC Max. DC teljesítmény 4630 W 3800 W trackerenként ± Max. DC feszültség 500 V DC 750 V DC ~ MPP feszültségtartomány V DC V DC DC névleges feszültség 400 V DC 600 V DC Max. bemeneti áram 20 A DC 8,5 A DC trackerenként MPP Tracker 1 3 AC AC névleges teljesítmény 4000 W 4600 W ± Max. kimeneti teljesítmény 4400 W 5000 W Üzemifeszültség-tartomány V AC V AC ~ Üzemi frekvenciatartomány 50 Hz 50 Hz Torzítási tényező THD < 3% < 3% Teljesítménytényező ~ 1 ~ 1 Hálózati csatlakozás 1-fázisú 1-fázisú RENDSZER Max. hatásfok > 96% > 96% ± Euro hatásfok > 95% > 94,5% Készenléti energiafogyasztás 7 W 8 W ~ Túlfeszültségi kategória III III Védettség IP65 IP65 Üzemihőmérséklet-tartomány -20 C +55 C -20 C +55 C Levegő páratartalom (nem kondenzálódó) 0-95% 0-95% Akusztikus zajszint < 35 dba < 35 dba Adatinterfész RS232 (RS485 opcionális) RS232 (RS485 opcionális) Kijelző LCD / 1 sor, 16 karakter LCD / 2 sor, 32 karakter Mechanikai Sz x Ma x Mé [mm] 447x389x x532x134 T1 [mm] Tömeg [kg] 19,5 27 Méretek (mm) Ma Magyarázat: THD Total Harmonic Distortion. Torzítási tényező. *) előkészületben Sz Mé EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat MEEI engedélyeztetés alatt 21

24 DC szakaszolókapcsolók DC DC szakaszolókapcsolók P-SOL Alkalmazási terület: DC leválasztás napelemes rendszerekben a PV-generátor és az inverter között az energia lekapcsolása érdekében Polaritási előírás nincs Tetszőleges beépítési helyzet Billenőrugós kapcsolás Ellenőrizve az IEC/EN , UL508 szerint TÜV-Rheinland tanúsítvány Kapcsolási rajzok Földeletlen rendszer Földelt rendszer P-SOL20 P-SOL30 P-SOL60 Elektromos Pólusszám Névleges üzemi feszültség U e 1000 V DC 1000 V DC 1000 V DC Névleges üzemi áram I e 20 A 30 A 63 A Névleges zárlati bekapcsolóképesség I cm 500 A 500 A 1500 A Névleges rövid idejű (termikus) állóképesség 1 sec I cw 700 A 700 A 1500 A Alkalmazási kategória DC-21 A DC-21 A DC-21 A Túlfeszültségi kategória III III III Névleges lökőfeszültség-állóság U imp 8 kv 8 kv 8 kv Kapcsolási ciklusok száma, elektromos U e és I e esetén Belső ellenállás 6 mω 5 mω 3 mω Mechanikai Szélesség Magasság Mélység Tömeg 265 g 265 g 920 g Szerelés rápattintható felerősítés IEC/EN szerinti kalapsínre 35 mm 35 mm 35 mm csavaros felerősítés 2xM4x18 Védettség IP20 IP20 IP20 Kapocs-keresztmetszet sokerű vezető érvéghüvellyel mm 2 2x (1-6) 2x (1-6) 2x (1-35) AWG A kapocscsavarok meghúzási nyomatéka 1,7 Nm 1,7 Nm 3 Nm Megengedett környezeti hőmérséklettartomány -25 C +60 C -25 C +60 C -25 C +60 C Klímaállóság IEC szerint nedves meleg, állandó IEC szerint nedves meleg, ciklikus Szennyeződési fokozat Kapcsolási ciklusok száma, mechanikai Kapcsolási gyakoriság, mechanikai, óránként <120 <120 <120 Méretek (mm) P-SOL20, P-SOL30 P-SOL60 22 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

25 DC szakaszolókapcsolók DC DC biztonsági szakaszolókapcsolók SOL30-Safety Alkalmazási terület: DC leválasztás napelemes rendszerekben a PV-generátor és az inverter között az energia lekapcsolása érdekében Távkioldás integrált feszültségcsökkenési kioldó segítségével 230 V, 50 Hz Kapcsolási állapot visszajelzése segédérintkezőkkel, 1 záró és 1 nyitó Csatlakozásra készen előre huzalozva KI-állásban lakattal lezárható Tetszőleges beépítési helyzet Billenőrugós kapcsolási funkció Ellenőrizve az IEC/EN szerint SOL30-SAFETY Elektromos Pólusszám 2 Névleges üzemi feszültség U e 1000 V DC Névleges üzemi áram I e 30 A Névleges zárlati bekapcsolóképesség I cm 500 A Névleges rövid idejű (termikus) állóképesség 1 sec I cw 700 A Alkalmazási kategória DC-21 A Túlfeszültségi kategória III Névleges lökőfeszültség-állóság U imp 8 kv Kapcsolási ciklusok száma, elektromos U e és I e esetén 1500 Belső ellenállás 5 mω Mechanikai Tömeg 470 g Védettség IP65 Megengedett környezeti hőmérséklettartomány -25 C +60 C Klímaállóság IEC szerint nedves meleg, állandó IEC szerint nedves meleg, ciklikus Szennyeződési fokozat 3 Kapcsolási ciklusok száma, mechanikai Kapcsolási gyakoriság, mechanikai, óránként <120 Méretek (mm) SOL30- a Safety [mm] MC3 197 MC4 234 MV 224 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 23

26 DC szakaszolókapcsolók DC szakaszolókapcsolók SOL, kész csatlakozóegységként Alkalmazási terület: DC leválasztás napelemes rendszerekben a PV-generátor és az inverter között az energia lekapcsolása érdekében Csatlakozásra készen előre huzalozva KI-állásban lakattal lezárható Tetszőleges beépítési helyzet Billenőrugós kapcsolás Ellenőrizve az IEC/EN , UL508 szerint TÜV-Rheinland tanúsítvány Kapcsolási rajzok Földeletlen rendszer DC Földelt rendszer SOL20 SOL30 SOL60 Elektromos Pólusszám Névleges üzemi feszültség U e 1000 V DC 1000 V DC 1000 V DC Névleges üzemi áram I e 20 A 30 A 63 A Névleges zárlati bekapcsolóképesség I cm 500 A 500 A 1500 A Névleges rövid idejű (termikus) állóképesség 1 sec I cw 700 A 700 A 1500 A Alkalmazási kategória DC-21 A DC-21 A DC-21 A Túlfeszültségi kategória III III III Névleges lökőfeszültség-állóság U imp 8 kv 8 kv 8 kv Kapcsolási ciklusok száma, elektromos U e és I e esetén Belső ellenállás 8 mω 5 mω 4 mω Mechanikai Tömeg 420 g 420 g 2200 g Védettség IP65 IP65 IP65 Kapocs-keresztmetszet érvéghüvellyel / anélkül mm 2 16 / 25 AWG 14-4 Megengedett környezeti hőmérséklettartomány -25 C +60 C -25 C +60 C -25 C +60 C Klímaállóság IEC szerint nedves meleg, állandóan IEC szerint nedves meleg, ciklikusan Szennyeződési fokozat Kapcsolási ciklusok száma, mechanikai Kapcsolási gyakoriság, mechanikai, óránként <120 <120 <120 Méretek (mm) SOL20(30) a [mm] MC3 197 MC4 234 MV 224 SOL60 a [mm] MC3 291 MC4 310 MV 304 SOL20 SOL30 SOL60 24 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat

27 DC vezetékág-védőkapcsolók DC DC vezetékág-védőkapcsolók PKZ-SOL Alkalmazási terület: DC-megszakító a vezetékágak védelmére napelemes rendszerekben Polaritási előírás nincs Billenőrugós kapcsolás Ellenőrizve az IEC/EN szerint TÜV-Rheinland tanúsítvány Kapcsolási rajzok Földeletlen rendszer Földelt rendszer PKZ-SOL12 PKZ-SOL40 PKZ-SOL20 PKZ-SOL50 PKZ-SOL30 PKZ-SOL60 Elektromos Pólusszám 2 2 Névleges üzemi feszültség U e 900 V DC 900 V DC Névleges áram I n 12 / 20 / 30 A 40 / 50 / 63 A Termikus kioldás 1, ,3 x I n 1,05...1,3 x I n Elektromágneses kioldás 6 x I n 6 x I n Névleges zárlati határ-megszakítóképesség I cu 5 ka 5 ka Névleges üzemi zárlati megszakítóképesség I cs 1,5 ka 2,5 ka Túlfeszültségi kategória III III Névleges lökőfeszültség-állóság U imp 8 kv 8 kv Kapcsolási ciklusok száma, elektromos U e és I n esetén Belső ellenállás 32 / 14 / 9 mω 6 / 5 / 4 mω Mechanikai Szélesség Magasság Mélység Tömeg 265 g 980 g Szerelés rápattintható felerősítés IEC/EN szerinti kalapsínre 35 mm 35 mm csavaros felerősítés 2xM4x18 Védettség IP20 IP20 Kapocs-keresztmetszet sokerű vezető érvéghüvellyel mm 2 2x (1-6) 2x (1-35) AWG A kapocscsavarok meghúzási nyomatéka 1,7 Nm 3 Nm Megengedett környezeti hőmérséklettartomány -25 C +60 C -25 C +60 C Klímaállóság IEC szerint nedves meleg, állandó IEC szerint nedves meleg, ciklikus Szennyeződési fokozat 2 2 Kapcsolási ciklusok száma, mechanikai Kapcsolási gyakoriság, mechanikai, óránként Beépítési helyzet PKZ-SOL12 PKZ-SOL20 PKZ-SOL30 PKZ-SOL40 PKZ-SOL50 PKZ-SOL60 PKZ-SOL12 PKZ-SOL20 PKZ-SOL EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat 25

28 DC vezetékág-védőkapcsolók DC DC vezetékág-védőkapcsolók PKZ-SOL Zárlati áram beállítási érték jelleggörbék Az IEC tervezete szerint a PV-modulok védelme érdekében a védőkapcsoló kioldási áramának a PV-modul zárlati árama 1,4 2-szeres értéke között kell lennie. Mivel a védőkapcsoló beállítási skáláján csak a beépített túlterhelés-kioldó áramértékei adhatók meg 1), a védelmi készülék kioldási árama és a PV-modul zárlati árama közötti összefüggést megfelelő formában a skála minden pontjára meg kell adni. Kioldási jelleggörbe DC vezetékág-védőkapcsoló PKZ-SOL Beállítási görbe PKZ-SOL vezetékág védőkapcsolóhoz Beállítási érték a kapcsolón [A] Kioldási idő [s] Napelem modul zárlati árama [A] 1) Az IEC/EN szabvány (4.7.3 fejezet) megtiltja a PV-zárlati áram közvetlen megadását a védőkapcsoló beállítási skáláján, így ott csak a megszólalási áram beállítási értékét szabad megadni. Méretek (mm) PKZ-SOL12 PKZ-SOL20 PKZ-SOL30 PKZ-SOL40 PKZ-SOL50 PKZ-SOL60 26 EATON CORPORATION inverterek / DC és AC kapcsolókészülék-sorozat
