1 MŐANYAG HEGESZTÉSEK MINİSÉGI SZINTJEI, MŐANYAG HEGESZTİK MINİSÍTÉSI RENDSZERE, és a GÁZIPARI POLIETILÉN ANYAGÚ CSİVEZETÉKEK ÉLETTARTAM ÖSSZEFÜGGÉSEI Elıadó: Dr. Vízváry Dezsı 2013.

2 MŰANYAG HEGESZTÉSI ELJÁRÁSOK Áttekintés: HEGESZTÉSI ELJÁRÁS HOZAGANYAG NÉLKÜLI HOZAGANYAGOS HEVÍTŐELEMES HEVÍTŐ ELEM NÉLKÜLI Forrógázas hegesztés Extrúziós hegesztés Egyéb eljárások 1.Tokos hegesztés, 2. Nyeregidom hegesztés, 3. Tompa hegesztés 1.Fűtőszálas tokos hegesztés 2. Fűtőszálas nyeregidom hegesztés 1.Kézi pálcavezetés 2. Gyorshegesztő fúvókával

3 A MŰANYAGHEGESZTÉS LÉNYEGE Hegesztés: Munkadarabok egyesítése hıvel, nyomással vagy mindkettıvel, amelynek során az anyagok természetének megfelelı kohéziós kapcsolat jön létre. Ahőrelágyulóműanyagokhegesztésénél-ígyaPE-nélis -ajó kötésakkorjönlétre,haaz illeszkedő felületekkel közölt hő hatására homogenizálódásra alkalmas anyagtartomány alakul ki. A felület molekulái kölcsönösen részlegesen átdiffundálnak, áthatolnak a másik felület molekulái közé. Egy ilyen kölcsönös molekuláris diffúziónak anyagi, termikus, illeszkedési és időbeli feltételei vannak. - Az egymással hegedni képes (homogenizálódásra alkalmas) műanyagok -megfelelően előkészített felületeit -megfelelő hőállapotban, -megfelelő nyomással, - megfelelő ideig kell összeszorítani ahhoz, hogy a jó hegesztési kötést biztosító molekuláris diffúzió, a kohéziós kötés létrejöjjön. A hegesztési folyamat célja, hogy a két munkadarab oly módon kapcsolódjon össze, mintha azok egy darabból készültek volna. A létrejött kapcsolat a hegesztett kötés szilárdságával jellemezhető.

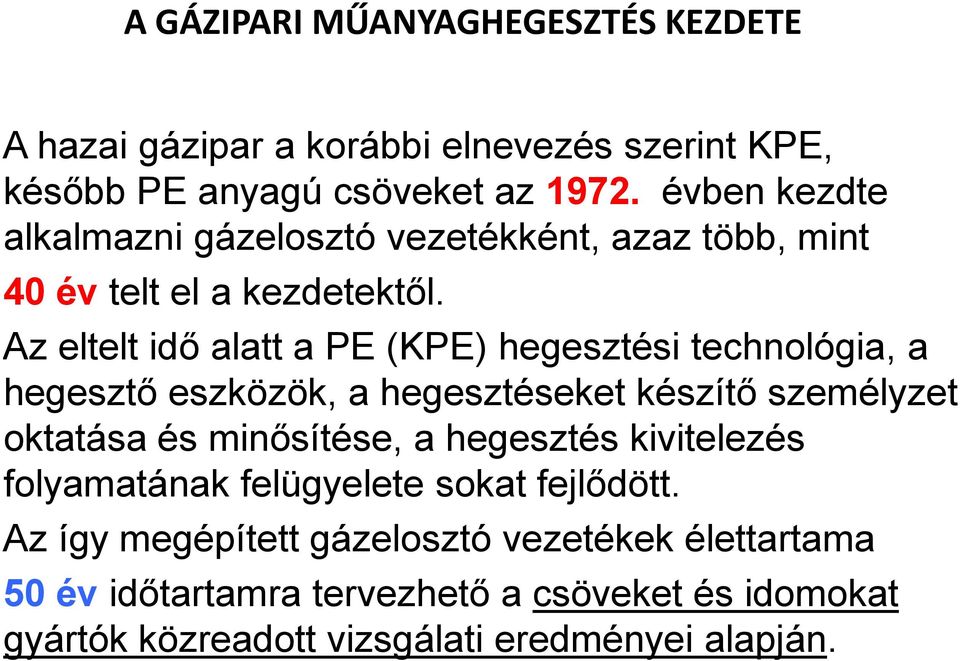

4 A GÁZIPARI MŰANYAGHEGESZTÉS KEZDETE A hazai gázipar a korábbi elnevezés szerint KPE, késıbb PE anyagú csöveket az évben kezdte alkalmazni gázelosztó vezetékként, azaz több, mint 40 év telt el a kezdetektıl. Az eltelt idı alatt a PE (KPE) hegesztési technológia, a hegesztı eszközök, a hegesztéseket készítı személyzet oktatása és minısítése, a hegesztés kivitelezés folyamatának felügyelete sokat fejlıdött. Az így megépített gázelosztó vezetékek élettartama 50 év idıtartamra tervezhetı a csöveket és idomokat gyártók közreadott vizsgálati eredményei alapján.

5 AZ ANYAGMINİSÉG ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI A tartós szilárdság időbeli változása PE 80 PE 100

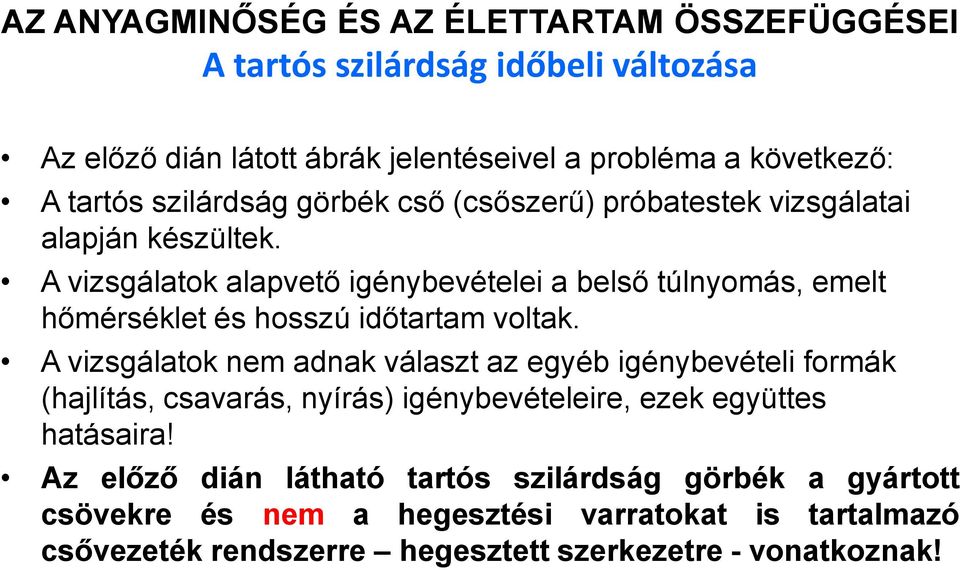

6 AZ ANYAGMINİSÉG ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI A tartós szilárdság időbeli változása Az elızı dián látott ábrák jelentéseivel a probléma a következı: A tartós szilárdság görbék csı (csıszerő) próbatestek vizsgálatai alapján készültek. A vizsgálatok alapvetı igénybevételei a belsı túlnyomás, emelt hımérséklet és hosszú idıtartam voltak. A vizsgálatok nem adnak választ az egyéb igénybevételi formák (hajlítás, csavarás, nyírás) igénybevételeire, ezek együttes hatásaira! Az elızı dián látható tartós szilárdság görbék a gyártott csövekre és nem a hegesztési varratokat is tartalmazó csıvezeték rendszerre hegesztett szerkezetre - vonatkoznak!

7 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN A polietilén (korábban KPE) hegesztések hibáit, eltéréseit, folytonossági hiányait elsısorban a gáztársaságok / földgázelosztók kezdték hazánkban csoportosítani a polietilén anyagú csövek és idomok gázelosztó vezetékként való alkalmazásakor. A hibák csoportjait, valamint a hibák létezésébıl keletkezı jelenségeket, következményeket a gyakorlati tapasztalatok alapján a technológiai utasításokban rögzítették. Egyúttal az is elıírás volt, hogy a hegesztési varratok hibát nem tartalmazhatnak! Mőanyag hegesztések hibáira vonatkozó csoportosítással az elızıben említett elıíráson kívül elıször a DVS Kunststoffe Schweiβen und Kleben címő évi kiadványában közölt DVS 2202/1 és DIN szabványokban találkoztam. A hivatkozott szabványok már a hiba, eltérés, folytonossági hiány elhelyezkedése, nagysága, terjedelme szerint ezeket osztályozta is, viszont rögzítette, hogy gázvezetéki alkalmazásoknál folytonossági hiány nem megengedett!

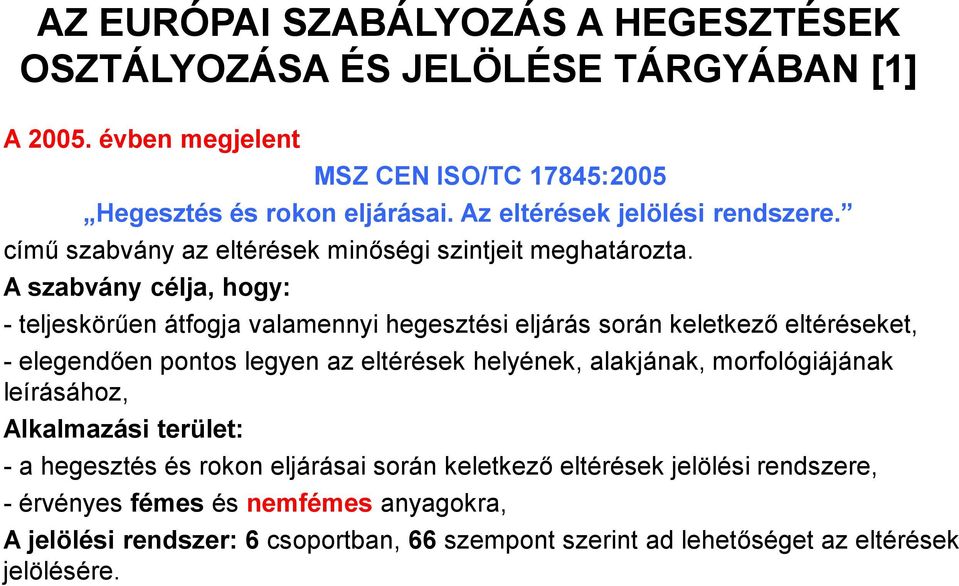

8 AZ EURÓPAI SZABÁLYOZÁS A HEGESZTÉSEK OSZTÁLYOZÁSA ÉS JELÖLÉSE TÁRGYÁBAN [1] A évben megjelent MSZ CEN ISO/TC 17845:2005 Hegesztés és rokon eljárásai. Az eltérések jelölési rendszere. címő szabvány az eltérések minıségi szintjeit meghatározta. A szabvány célja, hogy: - teljeskörően átfogja valamennyi hegesztési eljárás során keletkezı eltéréseket, - elegendıen pontos legyen az eltérések helyének, alakjának, morfológiájának leírásához, Alkalmazási terület: - a hegesztés és rokon eljárásai során keletkezı eltérések jelölési rendszere, - érvényes fémes és nemfémes anyagokra, A jelölési rendszer: 6 csoportban, 66 szempont szerint ad lehetıséget az eltérések jelölésére.

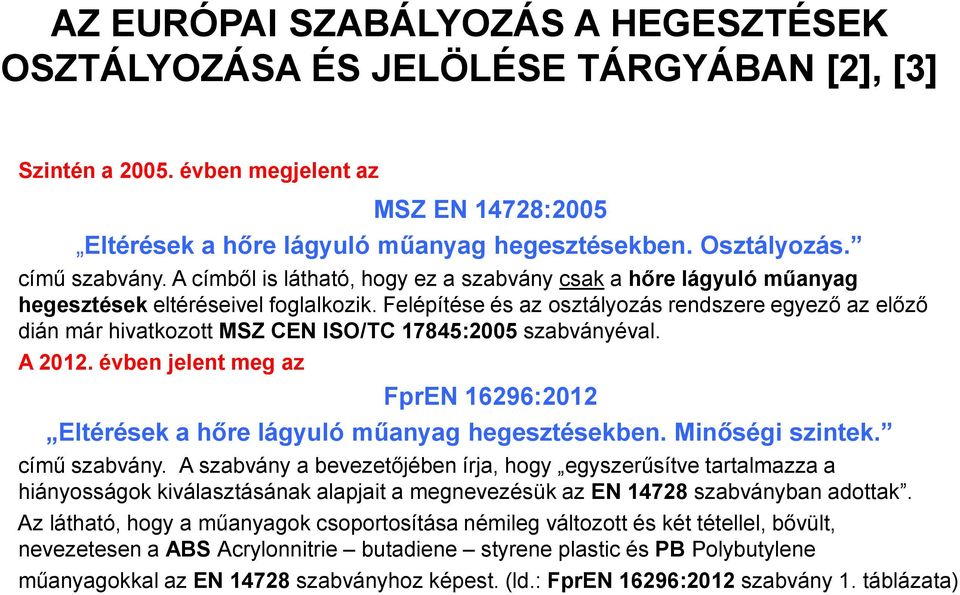

9 AZ EURÓPAI SZABÁLYOZÁS A HEGESZTÉSEK OSZTÁLYOZÁSA ÉS JELÖLÉSE TÁRGYÁBAN [2], [3] Szintén a évben megjelent az MSZ EN 14728:2005 Eltérések a hıre lágyuló mőanyag hegesztésekben. Osztályozás. címő szabvány. A címbıl is látható, hogy ez a szabvány csak a hıre lágyuló mőanyag hegesztések eltéréseivel foglalkozik. Felépítése és az osztályozás rendszere egyezı az elızı dián már hivatkozott MSZ CEN ISO/TC 17845:2005 szabványéval. A évben jelent meg az FprEN 16296:2012 Eltérések a hıre lágyuló mőanyag hegesztésekben. Minıségi szintek. címő szabvány. A szabvány a bevezetıjében írja, hogy egyszerősítve tartalmazza a hiányosságok kiválasztásának alapjait a megnevezésük az EN szabványban adottak. Az látható, hogy a mőanyagok csoportosítása némileg változott és két tétellel, bıvült, nevezetesen a ABS Acrylonnitrie butadiene styrene plastic és PB Polybutylene mőanyagokkal az EN szabványhoz képest. (ld.: FprEN 16296:2012 szabvány 1. táblázata)

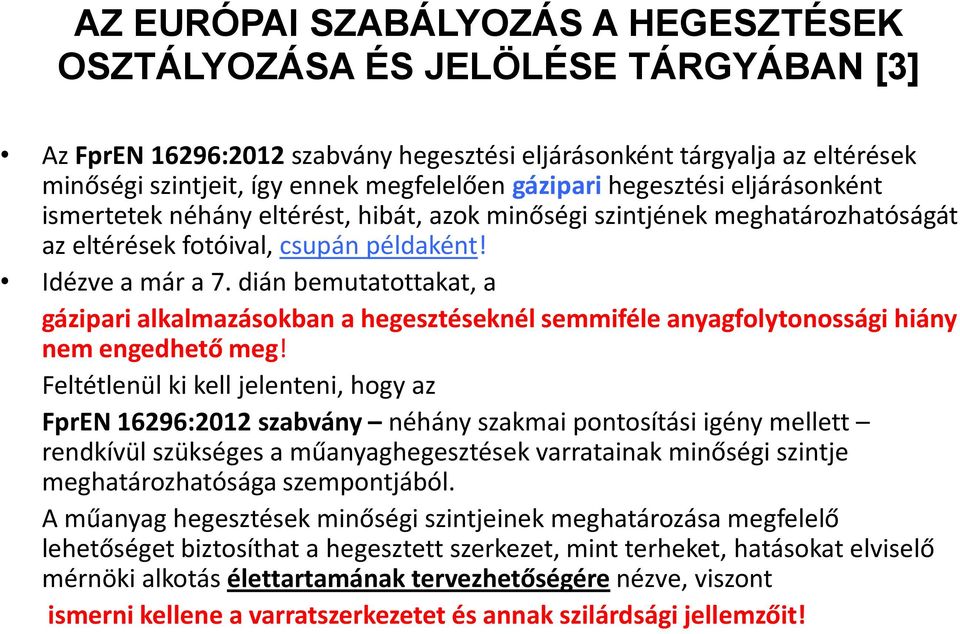

10 AZ EURÓPAI SZABÁLYOZÁS A HEGESZTÉSEK OSZTÁLYOZÁSA ÉS JELÖLÉSE TÁRGYÁBAN [3] Az FprEN16296:2012 szabvány hegesztési eljárásonként tárgyalja az eltérések minőségi szintjeit, így ennek megfelelően gáziparihegesztési eljárásonként ismertetek néhány eltérést, hibát, azok minőségi szintjének meghatározhatóságát az eltérések fotóival, csupán példaként! Idézve a már a 7. dián bemutatottakat, a gázipari alkalmazásokban a hegesztéseknél semmiféle anyagfolytonossági hiány nem engedhető meg! Feltétlenül ki kell jelenteni, hogy az FprEN 16296:2012 szabvány néhány szakmai pontosítási igény mellett rendkívül szükséges a műanyaghegesztések varratainak minőségi szintje meghatározhatósága szempontjából. A műanyag hegesztések minőségi szintjeinek meghatározása megfelelő lehetőséget biztosíthat a hegesztett szerkezet, mint terheket, hatásokat elviselő mérnöki alkotás élettartamának tervezhetőségére nézve, viszont ismerni kellene a varratszerkezetet és annak szilárdsági jellemzőit!

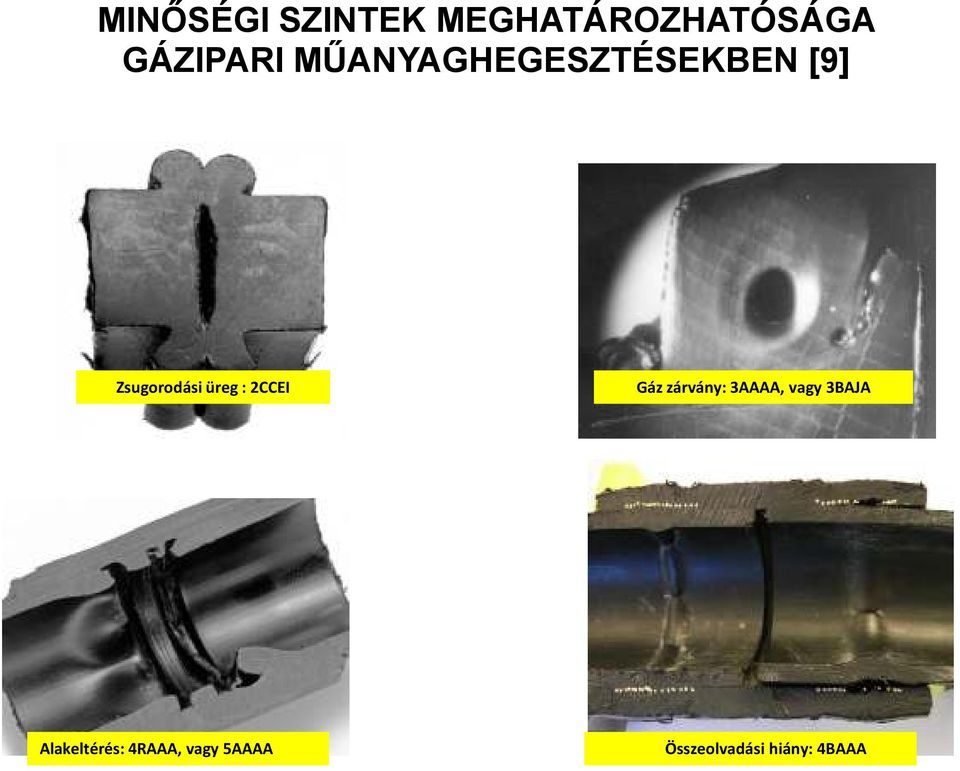

11 MINİSÉGI SZINTEK MEGHATÁROZHATÓSÁGA GÁZIPARI MŐANYAGHEGESZTÉSEKBEN [9] Zsugorodási üreg : 2CCEI Gáz zárvány: 3AAAA, vagy 3BAJA Alakeltérés: 4RAAA, vagy 5AAAA Összeolvadási hiány: 4BAAA

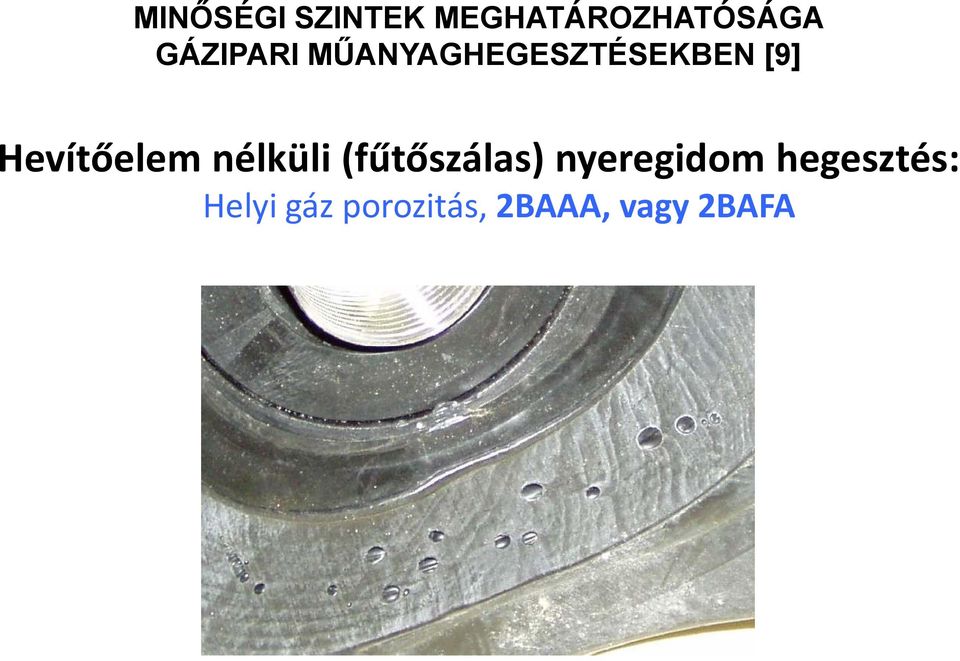

12 MINİSÉGI SZINTEK MEGHATÁROZHATÓSÁGA GÁZIPARI MŐANYAGHEGESZTÉSEKBEN [9] Hevítőelem nélküli (fűtőszálas) nyeregidom hegesztés: Helyi gáz porozitás, 2BAAA, vagy 2BAFA

13 MINİSÉGI SZINTEK MEGHATÁROZHATÓSÁGA A HEGESZTÉSI PARAMÉTEREK VÁLTOZÁSÁNAK HATÁSAI [6] T h ; T k T h ; t v T h ; p h Az ütve hajlító próbatest

14 MINİSÉGI SZINTEK MEGHATÁROZHATÓSÁGA A HEGESZTÉSI PARAMÉTEREK VÁLTOZÁSÁNAK HATÁSAI [6] A vizsgálatok eredményei azt mutatják, hogy a varrat nélküli csőanyag ütőmunka értékei a k = 41 45[J] értékűek voltak, míg a varratot tartalmazó próbatestek ütőmunka értékei maximuma (az ábrák zöld színű részei) a k = 35 40[J] értékűek voltak. Mint ismert, az ütőmunka nem anyagjellemző, de eljátszottam a gondolattal és képeztem hányadosokat a varratos és a varrat nélküli eredményekkel, mint lehetséges hegesztési tényezőkkel, úgymint v 1 =35/41 = 0,853; v 2 =40/45 = 0,888; v 3 =35/45 = 0,777; v 4 =40/41 = 0,975 értékű varrattényezők számolhatók. Ismételten mondom csak játék! Az igazolhatósághoz, alkalmazhatósághoz az ütőmunka vizsgálatok információtartalmát alaposan át kell gondolni!

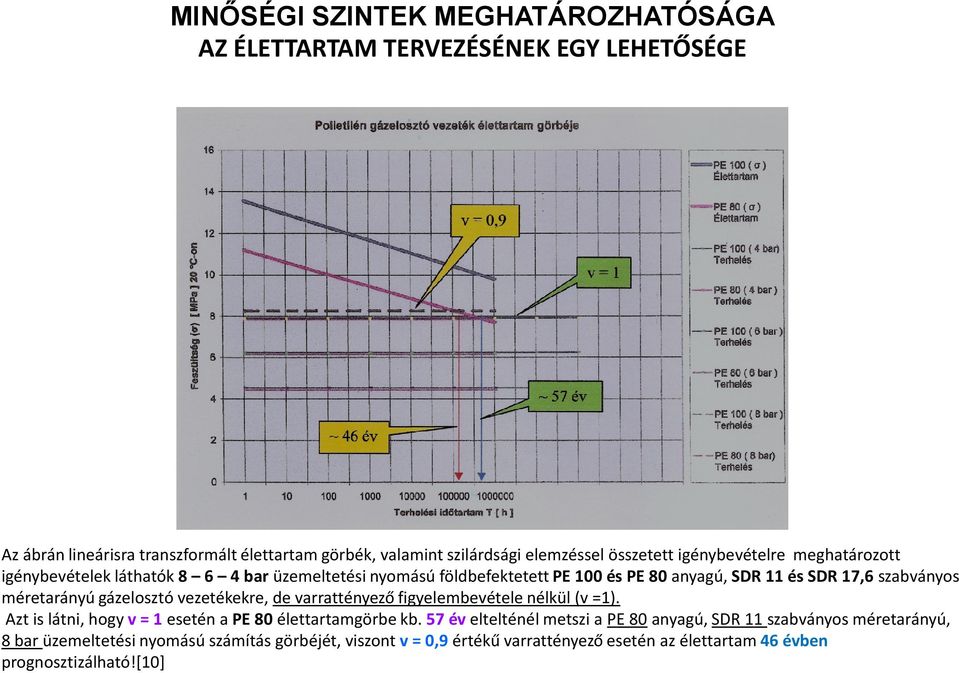

15 MINİSÉGI SZINTEK MEGHATÁROZHATÓSÁGA AZ ÉLETTARTAM TERVEZÉSÉNEK EGY LEHETŐSÉGE Az ábrán lineárisra transzformált élettartam görbék, valamint szilárdsági elemzéssel összetett igénybevételre meghatározott igénybevételek láthatók bar üzemeltetési nyomású földbefektetett PE 100 és PE 80 anyagú, SDR 11 és SDR 17,6 szabványos méretarányú gázelosztó vezetékekre, de varrattényező figyelembevétele nélkül (v =1). Azt is látni, hogy v = 1 esetén a PE 80 élettartamgörbe kb. 57 év eltelténél metszi a PE 80 anyagú, SDR 11 szabványos méretarányú, 8 bar üzemeltetési nyomású számítás görbéjét, viszont v = 0,9 értékű varrattényező esetén az élettartam 46 évben prognosztizálható![10]

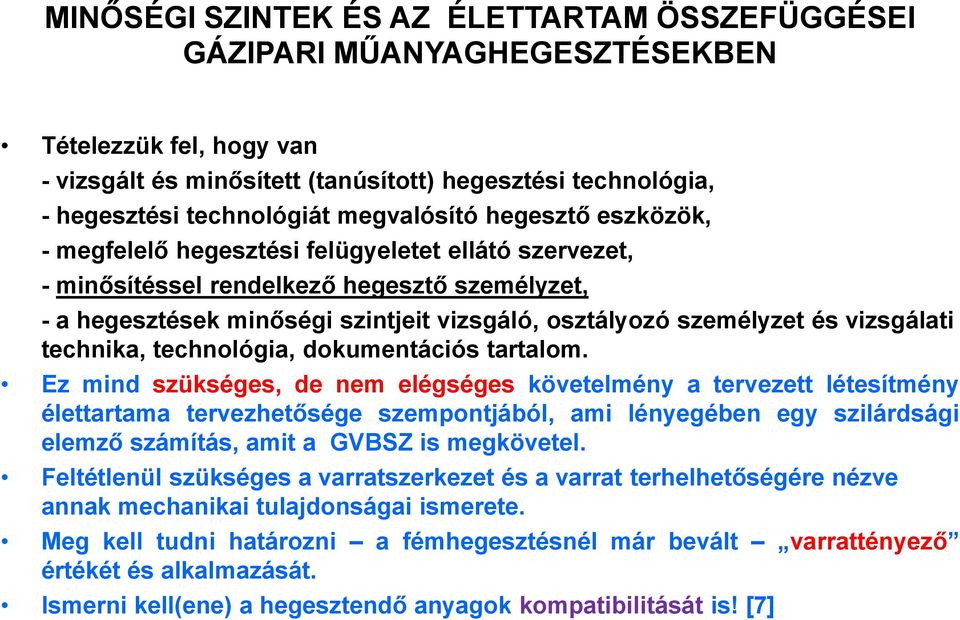

16 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN Tételezzük fel, hogy van - vizsgált és minısített (tanúsított) hegesztési technológia, - hegesztési technológiát megvalósító hegesztı eszközök, - megfelelı hegesztési felügyeletet ellátó szervezet, - minısítéssel rendelkezı hegesztı személyzet, - a hegesztések minıségi szintjeit vizsgáló, osztályozó személyzet és vizsgálati technika, technológia, dokumentációs tartalom. Ez mind szükséges, de nem elégséges követelmény a tervezett létesítmény élettartama tervezhetısége szempontjából, ami lényegében egy szilárdsági elemzı számítás, amit a GVBSZ is megkövetel. Feltétlenül szükséges a varratszerkezet és a varrat terhelhetıségére nézve annak mechanikai tulajdonságai ismerete. Meg kell tudni határozni a fémhegesztésnél már bevált varrattényezı értékét és alkalmazását. Ismerni kell(ene) a hegesztendı anyagok kompatibilitását is! [7]

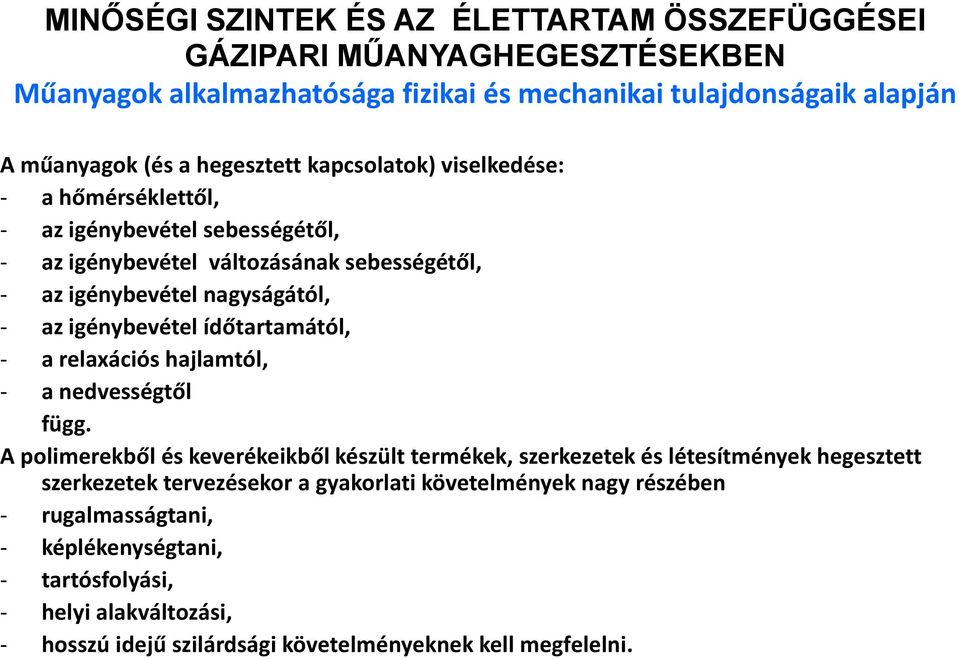

17 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN Műanyagok alkalmazhatósága fizikai és mechanikai tulajdonságaik alapján A műanyagok (és a hegesztett kapcsolatok) viselkedése: - a hőmérséklettől, - az igénybevétel sebességétől, - az igénybevétel változásának sebességétől, - az igénybevétel nagyságától, - az igénybevétel ídőtartamától, - a relaxációs hajlamtól, - a nedvességtől függ. A polimerekből és keverékeikből készült termékek, szerkezetek és létesítmények hegesztett szerkezetek tervezésekor a gyakorlati követelmények nagy részében - rugalmasságtani, - képlékenységtani, - tartósfolyási, - helyi alakváltozási, - hosszú idejű szilárdsági követelményeknek kell megfelelni.

18 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN Műanyagok alkalmazhatósága fizikai és mechanikai tulajdonságaik alapján A polimer szerkezetek teherbírását két határállapot, a - Határfeszültség és a - Határ alakváltozás szerint kell ellenőrizni. Az első határállapot ismerete szükségességét indokolja a Az első határállapot ismerete szükségességét indokolja a polimerek sajátos alakváltozási tulajdonságok, A második határállapot ismerete szükségességét indokolja egyebek mellett - a hosszú idejű tartósfolyási tulajdonságok.

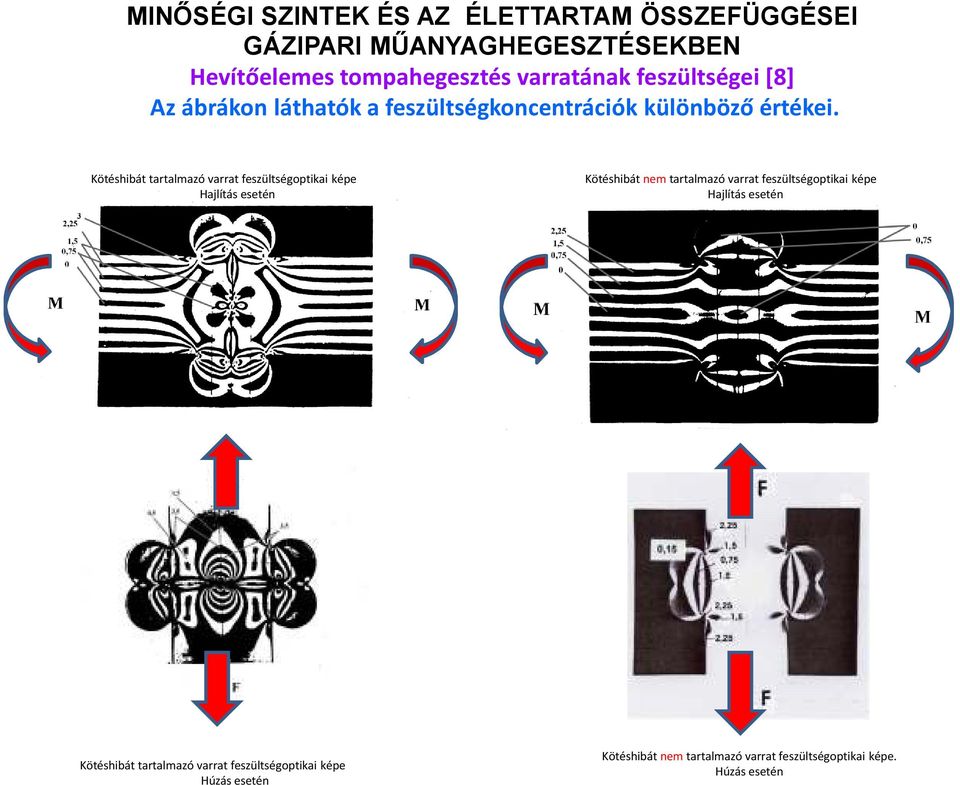

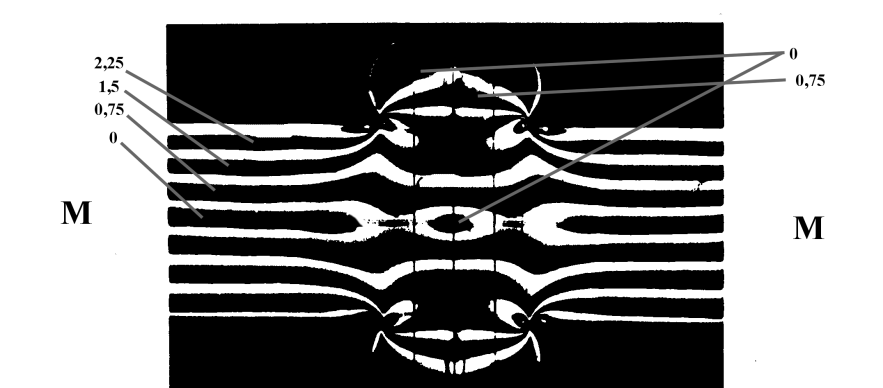

19 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN Hevítőelemes tompahegesztés varratának feszültségei [8] Az ábrákon láthatók a feszültségkoncentrációk különböző értékei. Kötéshibát tartalmazó varrat feszültségoptikai képe Hajlítás esetén Kötéshibát nem tartalmazó varrat feszültségoptikai képe Hajlítás esetén Kötéshibát tartalmazó varrat feszültségoptikai képe Húzás esetén Kötéshibát nemtartalmazó varrat feszültségoptikai képe. Húzás esetén

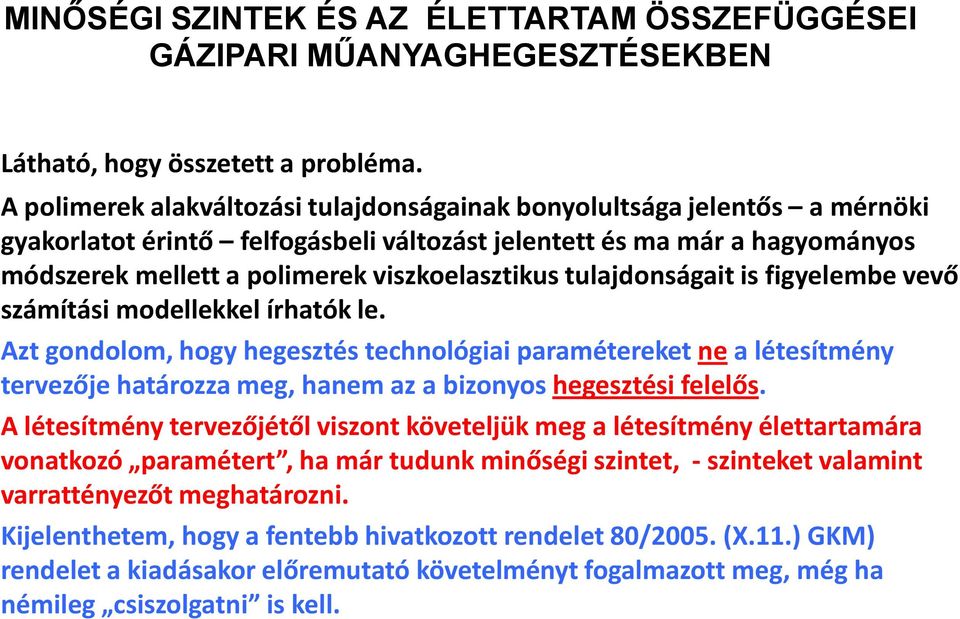

20 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN Látható, hogy összetett a probléma. A polimerek alakváltozási tulajdonságainak bonyolultsága jelentős a mérnöki gyakorlatot érintő felfogásbeli változást jelentett és ma már a hagyományos módszerek mellett a polimerek viszkoelasztikus tulajdonságait is figyelembe vevő számítási modellekkel írhatók le. Azt gondolom, hogy hegesztés technológiai paramétereket nea létesítmény tervezője határozza meg, hanem az a bizonyos hegesztési felelős. A létesítmény tervezőjétől viszont követeljük meg a létesítmény élettartamára vonatkozó paramétert, ha már tudunk minőségi szintet, -szinteket valamint varrattényezőt meghatározni. Kijelenthetem, hogy a fentebb hivatkozott rendelet 80/2005. (X.11.) GKM) rendelet a kiadásakor előremutató követelményt fogalmazott meg, még ha némileg csiszolgatni is kell.

21 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN Az FprEN 16296:2012 szabvány alkalmazása feltételezi: - megfelelő képalkotási lehetőséget biztosító vizsgálati technika rendelkezésre állását, - a vizsgálati technika kezelését végző személyzet meglétét, képzését, tanúsítását, - A vizsgálati eredmények dokumentálásának alaki -és tartalmi követelményeinek meghatározását, - a vizsgálati eredmények egyértelmű értékelhetőségét, a minőségi szintek meghatározhatóságát, (ez szinte már megvan), - Nagyon fontos az egyes létesítmények tekintetében hegesztési varratok vizsgálati gyakorisága követelményének megléte! (Ez utóbbi nyilván nem szabvány előírás kérdése.)

22 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN Kitüntetett szerepe van a varratok vizsgálati gyakoriságának, illetve az ehhez köthető kockázat vállalás mértékének. Anyagfolytonossági hibát, hiányt nem tartalmazó varratoknál is előfordulhat tönkremenetela tervezett élettartam lejárata előtt, még lehet, hogy vizsgált varrat esetében is, de a vizsgálati technika (jelenleg) a nem megfelelően homogenizálódott varratot nem tudja kiszűrni. (Mit tudunk a varratszerkezetről?) Az előző gondolatokhoz kötődik, hogy -vizsgált és minősített (tanúsított) hegesztési technológia, -hegesztési technológiát megvalósító, alkalmasság igazolással rendelkező hegesztő eszközök, -megfelelő hegesztési felügyeletet ellátó szervezet, - minősítéssel rendelkező hegesztő személyzet, -a hegesztések minőségi szintjeit vizsgáló, osztályozó személyzet és vizsgálati technika, technológia, dokumentációs követelmény, - a hegesztési varratok mechanikai tulajdonságainak meghatározására szolgáló információ álljon rendelkezésre a hegesztés kivitelezéshez. Ez utóbbira van lehetőség [11].

23 MŐANYAGHEGESZTİK KÉPZÉSE - MINİSÍTÉSE VISSZATEKINTÉS - A polietilén csövek (korábban: KPE) hazai gázipari alkalmazása csı és idom hegesztık (korábban: KPE csıhegesztık) oktatása, képzése szinte a kezdetektıl 1972 szervezett formában történt, az OKGT irányítása mellett elsısorban a gázszolgáltató társaságoknál, majd késıbb oktatási intézményeknél is, bár a KPE hegesztı (egyáltalán mőanyaghegesztı), mint szakképesítés nem volt a szakképzési jegyzékben. Mindezek ellenére az 1980-as évek elejétıl jól szervezett formában a Magyar Bányászati Hivatal, illetve jogelıdje az Országos Bányamőszaki Felügyelıség által felügyelt módon történt a KPE hegesztık oktatása és vizsgáztatása, sıt az évenként ismétlıdı ún. kondicionáló vizsga is. A hegesztık hitelesített arcképes igazolvánnyal és beütı számmal rendelkeztek. Az oktatáshoz szükséges jegyzetek rendelkezésre álltak. - 6/1996. (II.21.) IKM rendelet a hegesztık minısítésérıl: A 18/1996. (I.31.) Korm. rendeletben kapott felhatalmazás alapján a következıket rendelem el: 1. Ha jogszabály, illetve jogszabállyal kötelezıvé tett nemzeti szabvány elıírja, vagy a megrendelı kiköti, akkor a gazdálkodó szervezeteknek e rendelet szerint minısített hegesztıvel kell a munkát végeztetni. 2. (1) A szakképzett fém és mőanyaghegesztık (a továbbiakban: hegesztık) minısítését minısítı helyeken kell kezdeményezni. A minısítési rendszert az 1. számú mellékletben felsorolt szervezetek képviselıibıl álló Magyar Hegesztıminısítı Testület (a továbbiakban: MHT) javaslatára az Ipari és Kereskedelmi Minisztérium (továbbiakban: minisztérium) határozza meg.

24 MŐANYAGHEGESZTİK MINİSÍTÉSE ELİZMÉNYEK A hegesztık minısítésérıl szóló 6/1996. (II. 21.) IKM rendelet 2. (1) bekezdése alapján a Magyar Hegesztıminısítı Testület kidolgozta az Ipari, Kereskedelmi és Idegenforgalmi Minisztérium jóváhagyta, a 15/1998. (IKK. 8.sz.). IKIM közleményben közzétette a címő dokumentumot. Felépítése: I. Eljárásrend Mőanyaghegesztık Minısítési Rendszere II. A mőanyaghegesztık minısítési követelményei III. Mőanyaghegesztıket minısítı helyek alkalmasság tanúsításának eljárásrendje A Gázszolgáltatók Egyesülése határozata tagjai részére elıírta, hogy a 15/1998.(IKK.8.) IKIM közleményben közzétett Mőanyaghegesztık Minısítési Rendszere szerinti minısítési követelményt az évi XLI. törvény alapján kidolgozandó minıségbiztosítási rendszerükben követeljék meg. Ezt a határozatot a Magyar Bányászati Hivatal 315/1999. számú leiratában tudomásul vette és a PE anyagú gázelosztó vezetékek hegesztése január.01-tıl a 15/1998. IKIM közlemény szerinti minısítéssel történhet.

25 MŐANYAGHEGESZTİK MINİSÍTÉSE ELİZMÉNYEK A mőanyaghegesztık minısítésének szabályozása lehetıvé tette a jogszabályalkotónak, hatóságoknak (MBFH, MKEH), hogy a területén alkalmazott mőanyag hegesztett kötéseket készítıkkel szemben objektív, magas színvonalú követelményeket támasszanak. Másrészt lehetıség nyílt az egységes követelményrendszer alkalmazására nemcsak a gázipari felhasználóknál, de az autóipar, vegyipar, és további területeken is. A mőanyaghegesztık minısítését idıszakonként ellenırizni kell, illetve a hegesztıknek meg kell ismételnie a vizsgáját. Ezeket az ellenırzési, felügyeleti, és tanúsító feladatot vállalta fel (korábban) a Magyar Hegesztıminısítı Testület és annak operatív szervezete a Magyar Hegesztéstechnikai és Anyagvizsgálati Egyesülés. A mőanyaghegesztık minısítésének bemeneti feltétele a szakképesítés megléte (volt). A MINİSÍTİ VIZSGA: a hegesztı elméleti felkészültségét, kézügyességét, gépkezelıi készségét, a technológiai elıírások megértésének és betartásának képességét, továbbá a hegesztés kivitelezés dokumentációs követelményeinek teljesülését vizsgálja egy adott konkrét feladat tükrében. Ezt a minısítést idıszakonként meg kell (kellett) újítani a Magyar Hegesztıminısítı Testület kinevezett vizsgabiztosa elıtt. Ez az idıszakos, de rendszeres vizsgálat emeli a hegesztett kötés megfelelıségének valószínőségét, a készítı készségének elıírt szintő teljesítésével.

26 MŐANYAGHEGESZTİK MINİSÍTÉSE Az MHT MHtE a évben megkezdte a 15/1998. (IKK. 8.sz.). közleményben közzétett a Mőanyaghegesztık Minısítési Rendszere címő dokumentum korszerősítését. A korszerősítési munka eredménye: az MHT Mőanyaghegesztı Szakbizottsága által október 28. napján jóváhagyott dokumentum. Az elfogadott dokumentum 15/2012. MHT - MHtE közlemény a Mőanyag hegesztık minısítési rendszerérıl és az elméleti tesztkérdésekrıl címmel közzétételre került (4/2012. Nemzetgazdasági közlöny, oldal, április 27.).

27 MŐANYAGHEGESZTİK MINİSÍTÉSE szemben a hegesztık minısítésérıl szóló legutóbbi szabályozásról!? A hegesztık minısítésérıl szóló 6/1996. (II. 21.) IKM rendeletet a 26/2012. (VIII.23.) NGM rendelet 6. - a napjával hatálytalanította! Az eddig kiadott hegesztı minısítések érvényességérıl, hatályban maradásáról, egyáltalán alkalmazhatóságukról a 26/2012. NGM rendelet nem rendelkezik, annak ellenére, hogy egyebek között a gáz és olajipar több miniszteri rendelettel hatályba léptetett és az állami akarattal alkalmazásra kötelezett biztonsági szabályzatai a hegesztık minısítését kötelezıen elıírják.

28 MŐANYAGHEGESZTİK MINİSÍTÉSE GÁZIPARI ALKALMAZÁS Hegesztési elıírások a Bányafelügyelet illetékességébe tartozó biztonsági szabályzatban [4] (kivonat): 1. Hegesztés 80/2005. (X. 11.) GKM rendelet a gázelosztó vezetékek biztonsági követelményeirıl és a 1.1. Általános követelmények Gázelosztó Vezetékek Biztonsági Szabályzata közzétételérıl Gázelosztó vezetéken hegesztést csak az adott tevékenység végzésére minısített és érvényes minısítı bizonyítvánnyal rendelkezı olyan hegesztı végezhet, aki az alábbi feltételeknek is megfelel:. Hegesztési elıírások a Mőszaki Biztonsági Hatóság illetékességébe tartozó biztonsági szabályzatban [5] (kivonat): 11/2013. (III.21.) NGM rendelet A gáz csatlakozó vezetékekre, a felhasználói berendezésekre, a telephelyi vezetékekre vonatkozó mőszaki biztonsági elıírásokról és az ezekkel összefüggı hatósági feladatokról 2. sz. melléklet c) pont c) PE anyagú csatlakozó és fogyasztói vezeték szerelése Személyi feltételek PE anyagú csatlakozó és fogyasztói vezetéken hegesztési munkálatokat csak az adott hegesztési eljárásra érvényes minısítéssel rendelkezı mőanyaghegesztı végezhet. Következtetés: a hegesztık minısítési rendjére nézve jelenleg nincs jogszabályi kötelezés, ugyanakkor a hivatkozott biztonsági szabályzatok változatlanul hatályosak, azaz a hegesztıket minısíteni szükséges!

29 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN Apolietilén csövek hegesztett kötései hibáira, hiányosságaira nézve az ilyen típusú csővezetékrendszerek hosszú távú, zavarmentes működése megítélhetőségének egységes értelmezése, élettartamának megbízható tervezése - a kutatás fejlesztés, - az anyagtechnológia, - a tervezés, - a gyártás (alapanyag, termék: cső, idom), - a kivitelezés (a hegesztési felügyelet és végrehajtás, minősített hegesztő személyzet, tanúsított hegesztő eszközök, kompatibilitás), - az elkészült varratok vizsgálata, értékelése, - minőségi szint és a varrattényező meghatározása, - az üzemeltetés, - a műszaki biztonságtechnikai felügyelet területén dolgozó szakemberek munkájának az eddigieknél jóval szorosabb összehangolását igényli!

30 MINİSÉGI SZINTEK ÉS AZ ÉLETTARTAM ÖSSZEFÜGGÉSEI GÁZIPARI MŐANYAGHEGESZTÉSEKBEN Felhasznált források: 1. MSZ CEN ISO/TC 17845:2005 a Hegesztés és rokon eljárásai. Az eltérések jelölési rendszere. 2. MSZ EN 14728:2005 Eltérések a hőre lágyuló műanyag hegesztésekben. Osztályozás. 3. FprEN 16296:2012 Eltérések a hőre lágyuló műanyag hegesztésekben. Minőségi szintek /2005. (X. 11.) GKM rendelet a gázelosztó vezetékek biztonsági követelményeiről és a Gázelosztó Vezetékek Biztonsági Szabályzata közzétételéről /2013. (III.21.) NGM rendelet A gáz csatlakozó vezetékekre, a felhasználói berendezésekre, a telephelyi vezetékekre vonatkozó mőszaki biztonsági elıírásokról és az ezekkel összefüggı hatósági feladatokról 6. Vízváry D.: KPE anyagú csövek hegesztése, Egyetemi doktori értekezés, Miskolc Kiss L. Szabó Gy. Tapody S. Vízváry D.: Különböző anyagú PE közműrendszerek hegeszthetőségi kompatibilitása, Nemzetközi Gázkonferencia, Győr Kiss L. Szabó Gy. Tapody S. - Vízváry D.: Keménypolietilén idomok és varratok feszültségvizsgálata, RÁCIÓ KKT Kutatási részjelentés, Esztergom Vízváry D.: Minőségi szintek meghatározhatósága gázipari műanyaghegesztésekben, Hegesztési Felelősök XIV. Országos Tanácskozása, Hajdúszoboszló Georg Fischer Co: Planning Fundamentals Industrial Piping Systems, Schaffhausen MSZ EN ISO/DIS 13956:2008 Műanyag csövek és csőidomok. A kohéziós szilárdság meghatározása. Polietilén (PE).
