1 Tisztán és gyorsan: csempék száraz fúráshoz ÚJ! Önhűtő gyémántfúrók kemény csempék száraz fúráshoz.

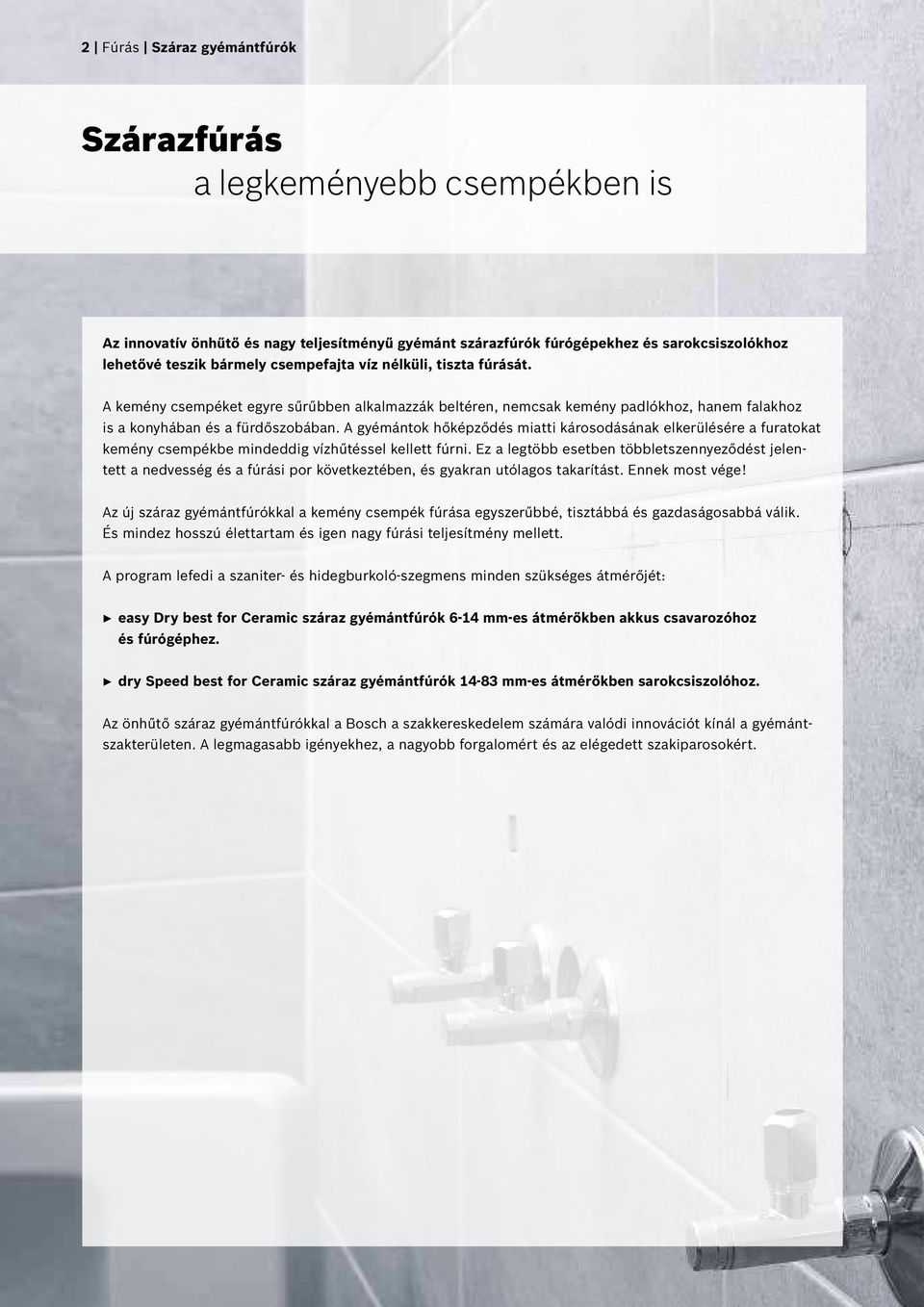

2 2 Fúrás Száraz gyémántfúrók Szárazfúrás a legkeményebb csempékben is Az innovatív önhűtő és nagy teljesítményű gyémánt szárazfúrók fúrógépekhez és sarokcsiszolókhoz lehetővé teszik bármely csempefajta víz nélküli, tiszta fúrását. A kemény csempéket egyre sűrűbben alkalmazzák beltéren, nemcsak kemény padlókhoz, hanem falakhoz is a konyhában és a fürdőszobában. A gyémántok hőképződés miatti károsodásának elkerülésére a furatokat kemény csempékbe mindeddig vízhűtéssel kellett fúrni. Ez a legtöbb esetben többletszennyeződést jelentett a nedvesség és a fúrási por következtében, és gyakran utólagos takarítást. Ennek most vége! Az új száraz gyémántfúrókkal a kemény csempék fúrása egyszerűbbé, tisztábbá és gazdaságosabbá válik. És mindez hosszú élettartam és igen nagy fúrási teljesítmény mellett. A program lefedi a szaniter- és hidegburkoló-szegmens minden szükséges átmérőjét: n easy Dry best for Ceramic száraz gyémántfúrók 6-14 mm-es átmérőkben akkus csavarozóhoz és fúrógéphez. n dry Speed best for Ceramic száraz gyémántfúrók mm-es átmérőkben sarokcsiszolóhoz. Az önhűtő száraz gyémántfúrókkal a Bosch a szakkereskedelem számára valódi innovációt kínál a gyémántszakterületen. A legmagasabb igényekhez, a nagyobb forgalomért és az elégedett szakiparosokért.

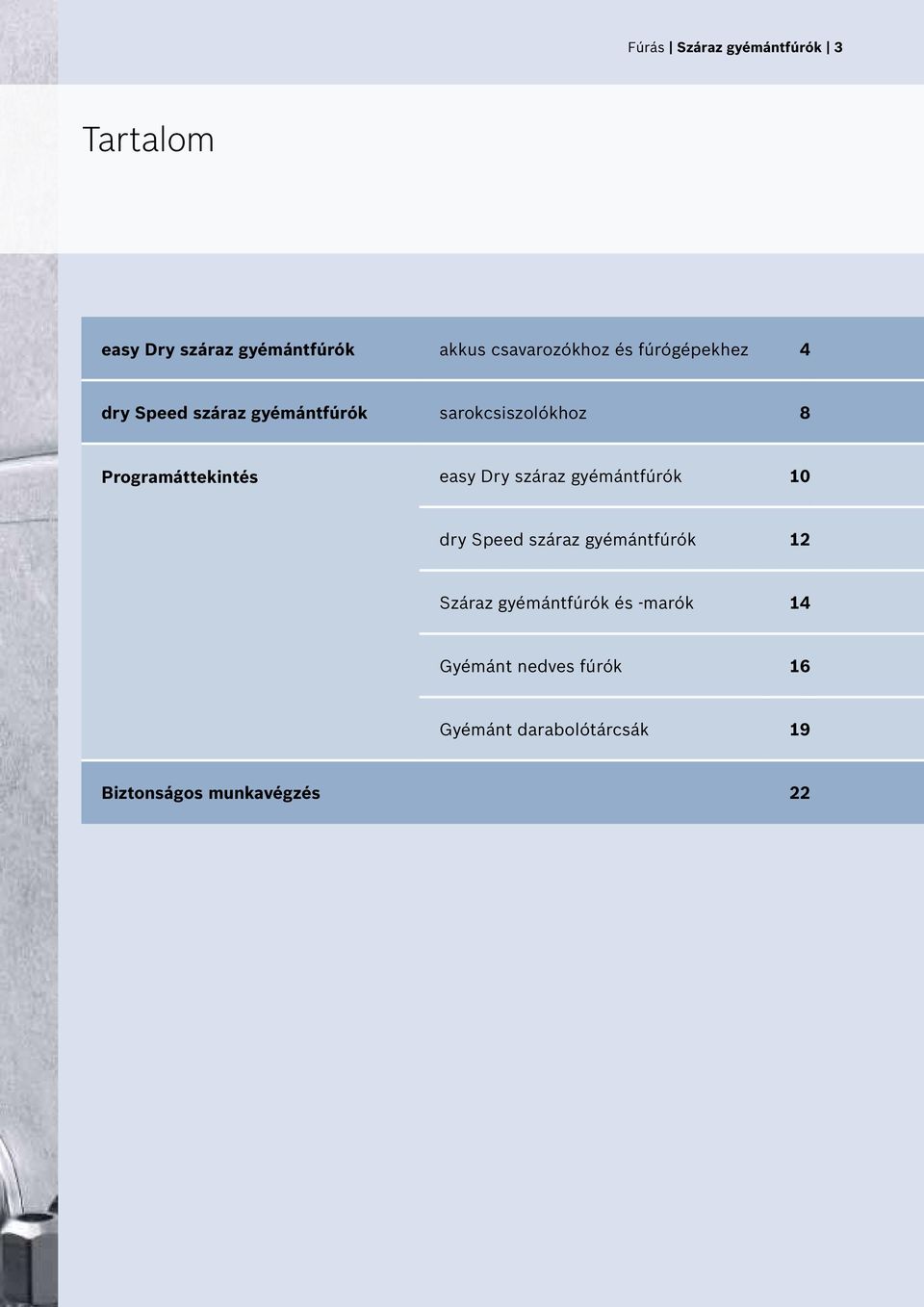

3 Fúrás Száraz gyémántfúrók 3 Tartalom easy Dry száraz gyémántfúrók akkus csavarozókhoz és fúrógépekhez 4 dry Speed száraz gyémántfúrók sarokcsiszolókhoz 8 Programáttekintés easy Dry száraz gyémántfúrók 10 dry Speed száraz gyémántfúrók 12 Száraz gyémántfúrók és -marók 14 Gyémánt nedves fúrók 16 Gyémánt darabolótárcsák 19 Biztonságos munkavégzés 22

4 4 Fúrás Száraz gyémántfúrók easy Dry száraz gyémántfúrók: hosszú élettartam, egyszerű kezelhetőség Az új easy Dry száraz gyémántfúrók erőssége az egyszerű kezelhetőség és a különösen hosszú élettartam a száraz alkalmazás ellenére. Az időigényes előkészületi munka, mint az a nedves fúrásnál megszokott, és a szükséges eszközök száma a minimumra csökken. n Nincs többé szerelés - a vizespalack és a központosító sablon elmarad n Nem kell többé eltávolítani a fúrómagot n Nincs többé intenzív munkaterület-takarítás a fúrás után n Önzáró fúró, nem folyik ki a hűtőfolyadék Kétszeres élettartam Bosch easy Dry gyémántfúrók 20 lyuk 18 Furatok száma Gyémánt nedves fúrók 10 lyuk Bosch tesztek 6 mm-es gyémántfúróval inom kőagyagban.

5 Fúrás Száraz gyémántfúrók 5 Innovatív önhűtés a tiszta fúrásért A fúró gyémántjainak hűtését a fúrószár belsejében levő növényi kivonatot tartalmazó olaj biztosítja. Ez a fúrási folyamat során kijut a fúrócsúcson át és hűti a gyémántokat. A hűtőközeget a fúró forgómozgása és a fúrótest térfogatcsökkenése szabadítja fel. A fúrási folyamat során a gyémántok hűtése hatékony. Ez megakadályozza a gyémántok idő előtti elizzását és megnöveli az élettartamot.

6 6 Fúrás Száraz gyémántfúrók A helyes kezelés az optimális eredményhez A száraz gyémántfúrószárakkal történő munkavégzés során döntő azok helyes kezelése. Az fúrás kezdetekor ajánlott egy kissé ferde szög. A furat előfúrása után a fúrót fokozatosan függőleges helyzetbe kell állítani. A fúrás során az enyhe körkörös mozgás támogatja a gyors előrehaladást. A 6-14 mm-es gyémántfúróknál a fúrómagot nem kell eltávolítani, mivel ez záródugóként szolgál a hűtőközeg számára. Minden ezt követő furatnál a meglévő fúrómagot a nyomás a fúró belsejébe vezeti és új olajat vezet a hűtéshez a fúrócsúcshoz. A hosszú élettartam megóvása érdekében ügyelni kell arra, hogy csak a csempét fúrjuk. Más anyagok fúrásakor váltsunk az adott anyagnak megfelelő fúrószárra. Dugja be a fúrószárat a tokmányba. Vegye le a zárósapkát.

7 Fúrás Száraz gyémántfúrók 7 A fúrás kezdetekor ferdén ( os szögben) helyezze fel a fúrót és fokozatosan állítsa egyenesre. Enyhe körkörös mozgatással fúrja át a csempét.

8 8 Fúrás Száraz gyémántfúrók dry Speed száraz gyémántfúrók: a legnagyobb fúrási sebességhez Az M14-es befogású száraz gyémántfúrók sarokcsiszolókhoz ford/perc fordulatszámmal lényegesen magasabb vágási sebességet érnek el és hosszabb az élettartamuk, mint a nedves alkalmazás összehasonlítható termékeinek. Kiemelkedő hatás: n Rövidebb munkaidő alatt és kevesebb ráfordítással több furat lehetséges Tízszeres élettartam Lényegesen magasabb fúrási sebesség Bosch dry Speed száraz gyémántfúrók 90 lyuk Furatok száma inom kőagyagban Gyémánt nedves fúrók 9 furat Fúrási idő furatonként Gyémánt nedves fúrók 14,2 másodperc Bosch dry Speed száraz gyémántfúrók 9,7 másodperc Bosch tesztek 40 mm-es gyémántfúróval inom kőagyagban. 0 Bosch tesztek 40 mm-es gyémántfúróval inom kőagyagban.

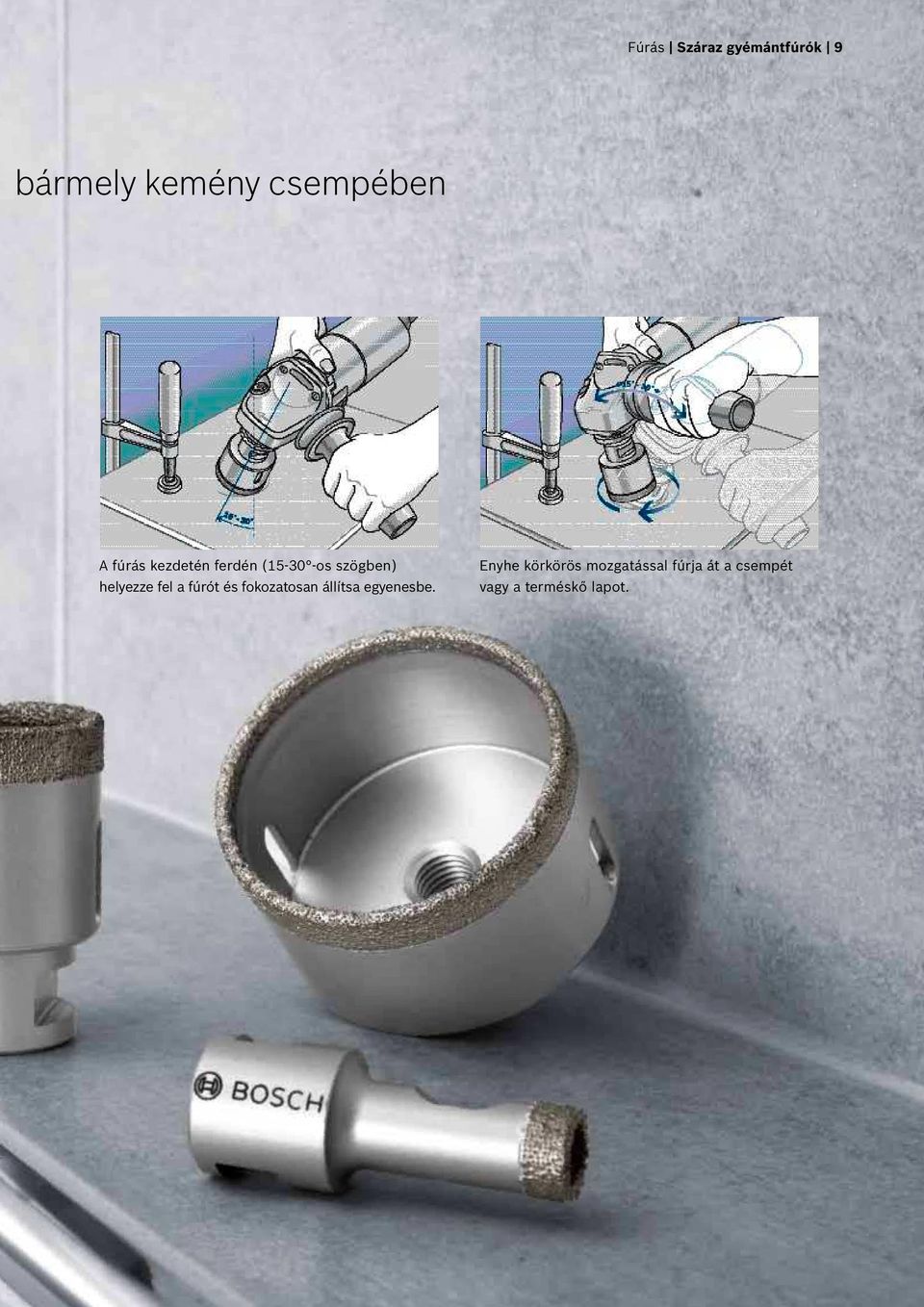

9 Fúrás Száraz gyémántfúrók 9 bármely kemény csempében A fúrás kezdetén ferdén ( os szögben) helyezze fel a fúrót és fokozatosan állítsa egyenesbe. Enyhe körkörös mozgatással fúrja át a csempét vagy a terméskő lapot.

10 10 Fúrás Száraz gyémántfúrók Száraz gyémántfúrók easy Dry száraz gyémántfúrók a kiemelkedő fúrási eredményekhez Vákuumos keményforrasztású gyémántok a hosszabb élettartamért. Hűtőközeg-tároló Furatmélység: 33 mm furatokhoz bármely csempevastagságban. easy Dry gyémántfúrók Alkalmas puha falicsempékhez és nagyon kemény padlólapokhoz is, mint pl. a inom kőagyag. Akkus csavarozókkal és 13 mm-es tokmányú fúrógépekkel történő alkalmazásra. Megjegyzés: Fúrjon ütés nélkül. Optimális fordulatszám 1500 ford/perc. Átmérő, mm Átmérő (D) hüvelyk Munkahossz (L1), mm 6 15/ P1p / P1p / P1p / P1p / P1p / P1p

11 Fúrás Száraz gyémántfúrók 11 Robust Line gyémántfúró készlet, easy Dry Külső átmérő, mm Munkahossz, mm 3 részes gyémántfúró készlet P1k Készlet mérete A: 156,5 x 69,5 x 21,5 mm

12 12 Fúrás Száraz gyémántfúrók dry Speed száraz gyémántfúrók a lényegesen magasabb fúrási sebességért és hosszabb élettartamért M14-es menet sarokcsiszolókhoz. Nyílás a fúrómag egyszerű eltávolításához. Munkahossz: 35 mm bármely csempe- és terméskő-vastagsághoz. Vákuumos keményforrasztású gyémántok a hosszabb élettartamért. dry Speed gyémántfúrók Alkalmas puha falicsempékhez és nagyon kemény padlólapokhoz is, mint pl. a inom kőagyag. Sarokcsiszolókon történő alkalmazásra. Átmérő, mm Átmérő (D) hüvelyk Munkahossz (L1), mm 14 9/ P1h / P1h / P1h / P1h P1h / P1h / P1h / P1h / P1h / P1h / P1h / P1h P1h / P1h / P1h / P1h

13 Fúrás Száraz gyémántfúrók 13 dry Speed gyémántfúrók Átmérő, mm Átmérő (D) hüvelyk Munkahossz (L1), mm / P1h / P1h / P1h / P1h / P1h / P1h / P1h dry Speed gyémántfúró készlet Külső átmérő, mm Munkahossz, mm 3 részes gyémántfúró készlet U részes gyémántfúró készlet U

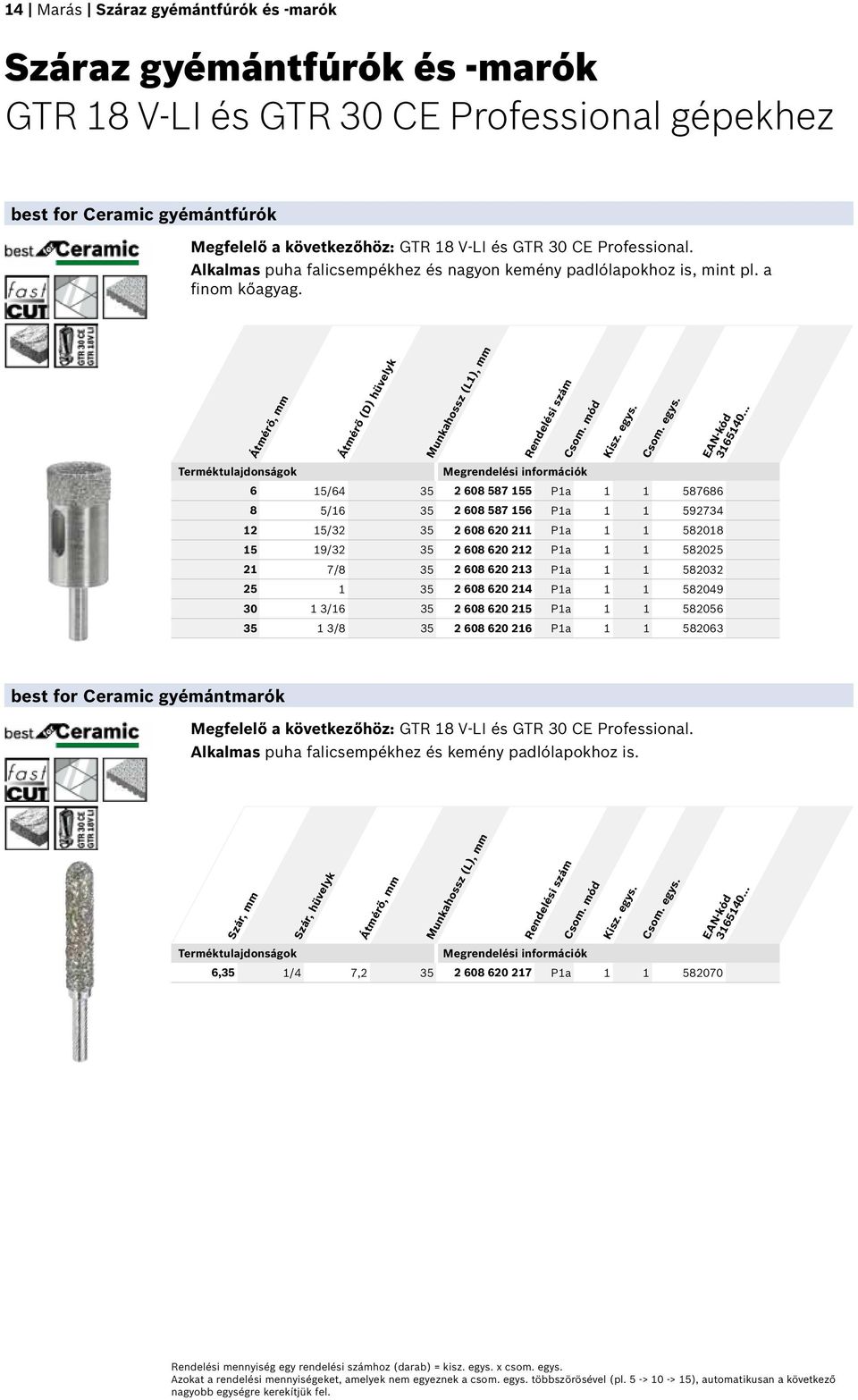

14 14 Marás Száraz gyémántfúrók és -marók Száraz gyémántfúrók és -marók GTR 18 V-LI és GTR 30 CE Professional gépekhez best for Ceramic gyémántfúrók Megfelelő a következőhöz: GTR 18 V-LI és GTR 30 CE Professional. Alkalmas puha falicsempékhez és nagyon kemény padlólapokhoz is, mint pl. a inom kőagyag. Átmérő, mm Átmérő (D) hüvelyk Munkahossz (L1), mm 6 15/ P1a / P1a / P1a / P1a / P1a P1a / P1a / P1a best for Ceramic gyémántmarók Megfelelő a következőhöz: GTR 18 V-LI és GTR 30 CE Professional. Alkalmas puha falicsempékhez és kemény padlólapokhoz is. Szár, mm Szár, hüvelyk Átmérő, mm Munkahossz (L), mm 6,35 1/4 7, P1a

15 Marás Száraz gyémántfúrók és -marók 15 Keményfém-marók Megfelelő a következőhöz: GTR 18 V-LI és GTR 30 CE Professional. Alkalmas puha falicsempékhez. Szár, mm Szár, hüvelyk Átmérő, mm Munkahossz (L), mm 4 5/ P1a Tartozékok gyémántfúrókhoz és -marókhoz, keményfém-marókhoz Külső átmérő, mm Átmérő coll Befogópatron Megfelelő a következőhöz: GTR 18 V-LI és GTR 30 CE Professional 4,0 5/ PC1b ,3 1/ PC1b Porelszívó tömlő Megfelelő a következőhöz: GTR 30 CE Professional / C1a

16 16 Körkivágók Nedves gyémántfúrók Gyémánt nedves fúrók Programterjedelem Ø mm Vékony vágóél A gyors és tiszta vágásokért. Gyémánt bevonat A hosszú élettartamért a legkeményebb csempékben is. Speciális oldalnyílások A fúrómag egyszerű eltávolításához. Power-Change adapter A gyors és tiszta vágásokért. Diamond for Hard Ceramics gyémánt körkivágók A vágási minőség a helyes fordulatszámtól és a hűtéstől függ (lásd a kezelési útmutatót). Alkalmas puha falicsempékhez és nagyon kemény padlólapokhoz is, mint a kiváló minőségű kőagyag; hengeres szár. Megjegyzés: Fúrjon ütés nélkül. Mindig dolgozzon vízhűtéssel. Csak akkus fúrógéppel végezze a munkát. Külső átmérő, mm Átmérő coll 19 3/ PC1b / PC1b / PC1b PC1b / PC1b / PC1b / PC1b / PC1b / PC1b / PC1b PC1b / PC1b / PC1b / PC1b / PC1b / PC1b / PC1b / PC1b

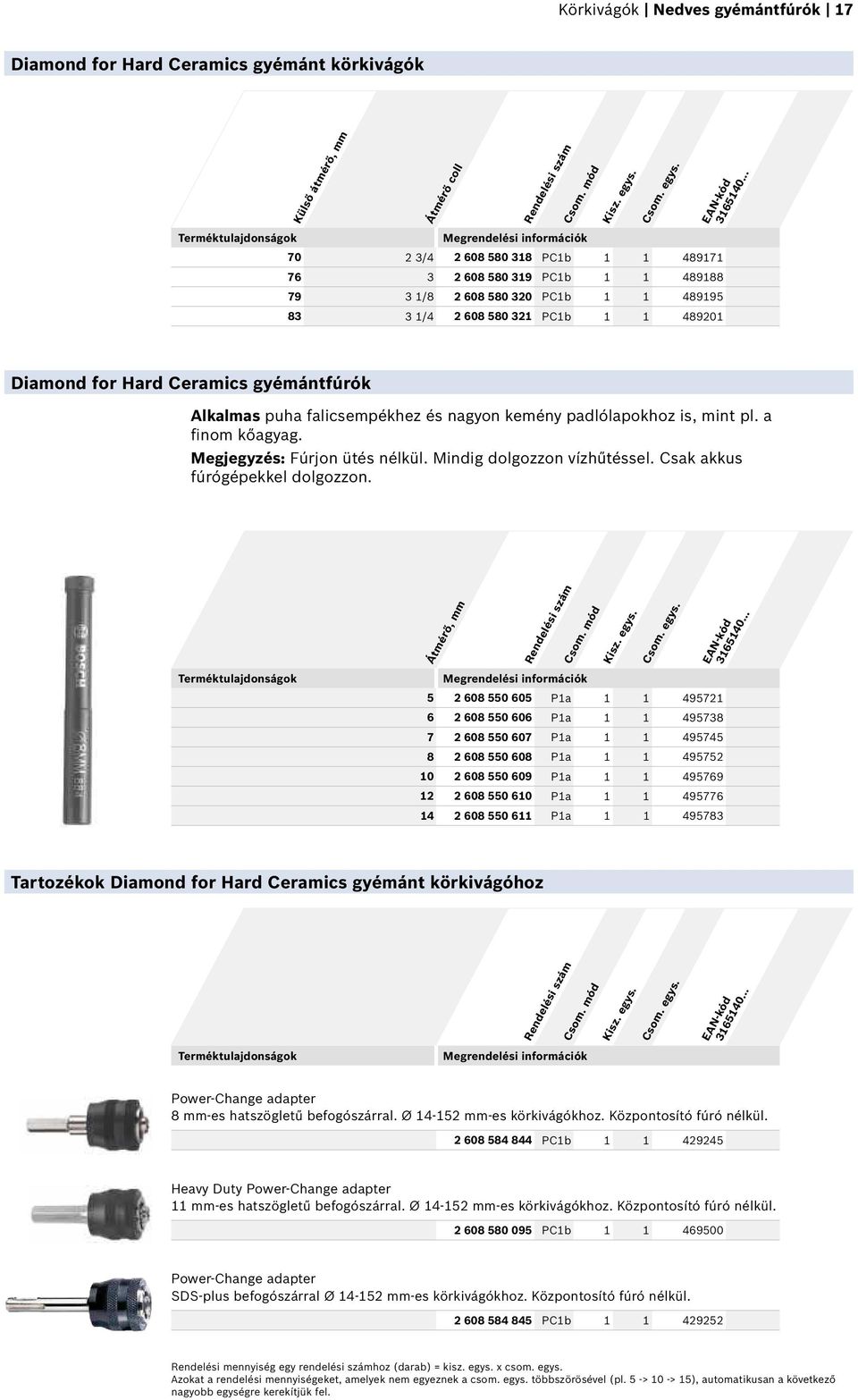

17 Körkivágók Nedves gyémántfúrók 17 Diamond for Hard Ceramics gyémánt körkivágók Külső átmérő, mm Átmérő coll / PC1b PC1b / PC1b / PC1b Diamond for Hard Ceramics gyémántfúrók Alkalmas puha falicsempékhez és nagyon kemény padlólapokhoz is, mint pl. a inom kőagyag. Megjegyzés: Fúrjon ütés nélkül. Mindig dolgozzon vízhűtéssel. Csak akkus fúrógépekkel dolgozzon. Átmérő, mm P1a P1a P1a P1a P1a P1a P1a Tartozékok Diamond for Hard Ceramics gyémánt körkivágóhoz Power-Change adapter 8 mm-es hatszögletű befogószárral. Ø mm-es körkivágókhoz. Központosító fúró nélkül PC1b Heavy Duty Power-Change adapter 11 mm-es hatszögletű befogószárral. Ø mm-es körkivágókhoz. Központosító fúró nélkül PC1b Power-Change adapter SDS-plus befogószárral Ø mm-es körkivágókhoz. Központosító fúró nélkül PC1b

18 18 Körkivágók Nedves gyémántfúrók Diamond for Hard Ceramics Robust Line gyémántfúró készlet Alkalmas puha falicsempékhez és nagyon kemény padlólapokhoz is, mint pl. a inom kőagyag. Megjegyzés: Fúrjon ütés nélkül. Mindig dolgozzon vízhűtéssel. Csak akkus fúrógéppel végezze a munkát. Külső átmérő, mm 4 részes Robust Line gyémántfúró készlet 6,0 8,0 10,0 14, P1k Készlet mérete A: 156,5 x 69,5 x 21,5 mm 5,0 6,0 7,0 8, P1k Készlet mérete A: 156,5 x 69,5 x 21,5 mm Tartozékok gyémántfúrókhoz és gyémánt körkivágókhoz Központosító segédeszköz gyémántfúrókhoz PC1a Központosító segédeszköz gyémántfúrókhoz és -körkivágókhoz C1a Víznyomó palack Gyémántfúrók és körkivágók vízhűtéséhez max. töltőtérfogat: 0,9 L Tömlővel együtt (1,5 m hosszú) C1a

19 Darabolás Gyémánt darabolótárcsák 19 Gyémánt darabolótárcsák FPP Extra-clean A program terjedelme: Ø 115 mm és 125 mm Szegmentált hűtőrések Lehetővé teszik a munkavégzést kevesebb kitöredezéssel és ezáltal kevesebb csempetöréssel, összehasonlítva a hagyományos vastagabb gyémánt csempevágó tárcsákkal Karima A nagyobb stabilitás és kisebb rezgés érdekében. Szabvány csempevágó tárcsa Bosch FPP Extra-clean Különlegesen vékony, 1,2 mm-es vágóél Csempék nagyon tiszta és inom vágásához. Feleslegessé teszi az utólagos megmunkálást és biztosítja a gyors vágást csekély ellenállással. Szokásos vágás > 1,6 mm Pontos, töredezésmentes vágás 1,2 mm FPP Extra-clean gyémánt darabolótárcsák A gyémánt darabolótárcsa a pontos, felszakadásmentes vágási élekkel szemben támasztott legmagasabb igényekhez és a lényegesen kevesebb csempetöréshez minden csempénél. Külső átmérő, mm Belső átmérő, mm Vágásszélesség, mm Szegmensmagasság, mm ,23 1, C1c ,23 1, C1c

20 20 Darabolás Gyémánt darabolótárcsák FPP Gres gyémánt darabolótárcsák A kemény anyagokban - mint a gres és a kőagyag - a pontos, felszakadásmentes vágásszéllel szembeni legmagasabb igényekhez készült gyémánt darabolótárcsák. Külső átmérő, mm Belső átmérő, mm Vágásszélesség, mm Szegmensmagasság, mm ,23 1, C1c ,23 1, C1c FPP gyémánt darabolótárcsák A megfelelő tárcsa a legmagasabb élettartam-igényekhez. Jó vágási minőség élkitörés nélkül, még a különösen kemény kőedény lapokban is. Külső átmérő, mm Belső átmérő, mm Vágásszélesség, mm Szegmensmagasság, mm ,23 1, C1c ,23 1, C1c ,23 1, C1c ,23 1, C1c ,23 1, C1c ,23 1, C1c ,40 1, C1c ,40 1, C1c ,40 1, C1c ,40 2, C1c ,40 2, C1a ,40 2, C1a Megfelelő a következőhöz: GWS 14,4 V Professional akkus sarokcsiszoló SDS-pro befogással ,23 1, C1c

21 Darabolás Gyémánt darabolótárcsák 21 FPE gyémánt darabolótárcsák Tiszta vágási élek kerámiacsempében. Kedvező áron a különféle felhasználásokhoz. Külső átmérő, mm Belső átmérő, mm Vágásszélesség, mm Szegmensmagasság, mm ,23 1, C1c ,23 1, C1c ,23 1, C1c ,23 1, C1c ,23 1, C1c ,23 1, C1c ,23 2, C1c ,23 2, C1c ,40 1, C1c ,40 1, C1c ,23 1, C1c ,40 1, C1c ,40 1, C1c ,40 2, C1a ,40 2, C1a Tartozékok gyémánt vágótárcsával végzett munkához Külső átmérő, mm Külső átmérő, mm Szorítótárcsa Ø 300 mm-es tárcsák befogásához Megfelelő a következőhöz: GSF 100 A résmaró ( ); speciális daraboló ( ); GWS ; GWS J Professional P0b Szorítótárcsa speciális darabolókhoz Ø 300 mm-es tárcsák befogásához Megfelelő a következőhöz: GSF 100 A ( ) résmaró; GWS ; GWS J Professional P0b Szorítóelem-készlet Ø 300 mm-es tárcsák befogásához Megfelelő a következőhöz: GSF 100 A résmaró ( ); GWS ; GWS J Professional P0b Párhuzamvezető Megfelelő a következőhöz: GNF 20 CA Professional P0b

22 22 Biztonságos munkavégzés Tartozékok a biztonságos munkavégzéshez Szemvédők bevizsgálva Védőszemüveg, teljes látással Közvetlen levegőztetéssel és ütésálló, színtelen műanyag lencsével. Erős, lökésszerű terhelés, durva por és folyadék ellen. Szemüveget viselők számára is alkalmas. EN P1d Védőszemüveg Teljesen átlátszó, a normál szemüveg felett viselhető. EN P1d Védőmaszk bevizsgálva Finompor-maszk Nem mérgező inompor ellen, barkácsolók számára történő alkalmazáshoz, olyan munkákhoz mint a fúrás, vésés, és darabolás. Nem alkalmas mérgező gázok és gőzök ellen! EN 149 FF P P1d Finompor-maszk Kevésbé mérgező szemcsék, inom porok, facsiszolás és betoncsiszolás ellen, mint például a kevésbé mérgező festék csiszolópor. Azonos az FF P1 osztállyal, azonban megnövelt védelmi fokozattal. EN 149 FF P P1d Szag- és inompor-maszk Gyengén mérgező kellemetlen szerves szagok és szemcsék ellen (festékszóró maszk). Kilégző-szeleppel a könnyebb lélegzéshez. Integrált aktívszén-szűrővel a szagcsökkentéshez. EN 149 FF P P1d

23 Biztonságos munkavégzés 23 Fülvédő bevizsgálva Fülvédő Zajcsillapítási érték 19 db (A) Állítható műanyag-kengyel. Az összes rész lemosható. L-érték 14 db, M-érték 20 db, H-érték 27 db, SNR-érték 23 db EN P1d Fülvédő Zajcsillapítási érték 24 db (A) Összehajtható, kárpitozott, állítható fejkengyel. L-érték 17 db, M-érték 25 db, H-érték 32 db, SNR-érték 28 db EN P1d Hallásvédő füldugó Műanyag dobozban. L-érték 31 db, M-érték 32 db, H-érték 32 db, SNR-érték 34 db EN P1d Védő- és munkáskesztyűk A kezeket is védeni kell - bontási munkáknál pl. az éles szélű anyag véletlenül felpattanhat. Védőkesztyű Szürke hasított marhabőrből, vastagsága 1,2 mm, a kézhát pamut-zsávoly, ujjköröm- csukló- és ütőérvédő, bevarrt gumizással, rugalmas zsávoly-hajtókával, bélelt tenyérrésszel, hossza 26 cm, 10-es szabványos fériméret P1d

24 Robert Bosch Kft. Gyömrői út 120 H-1103 Budapest Magyarország A00 U76 - hu - PT-ACE/MKB-BO - Printed in Germany - Imprimé en Allemagne. A műszaki változtatások jogát fenntartjuk. A nyomdai hibákért felelősséget nem vállalunk. Kiadva:
