1 fischer kalapácsfúrók Kompromisszumot nem ismerő teljesítmény a tökéletes fúrási eredmény érdekében A precízió hősei

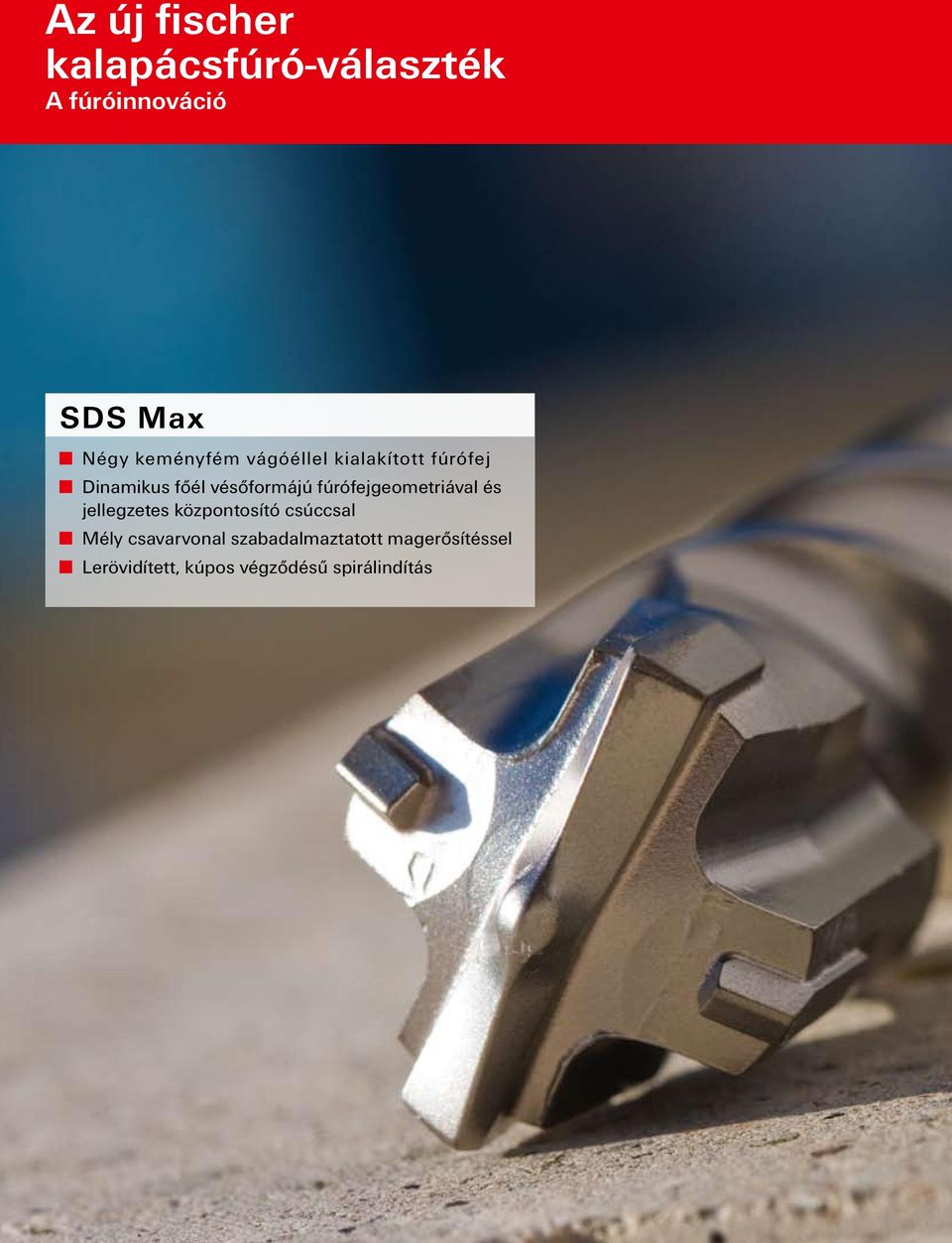

2 Az új fischer kalapácsfúró-választék A fúróinnováció SDS Max Négy keményfém vágóéllel kialakított fúrófej Dinamikus főél vésőformájú fúrófejgeometriával és jellegzetes központosító csúccsal Mély csavarvonal szabadalmaztatott magerősítéssel Lerövidített, kúpos végződésű spirálindítás

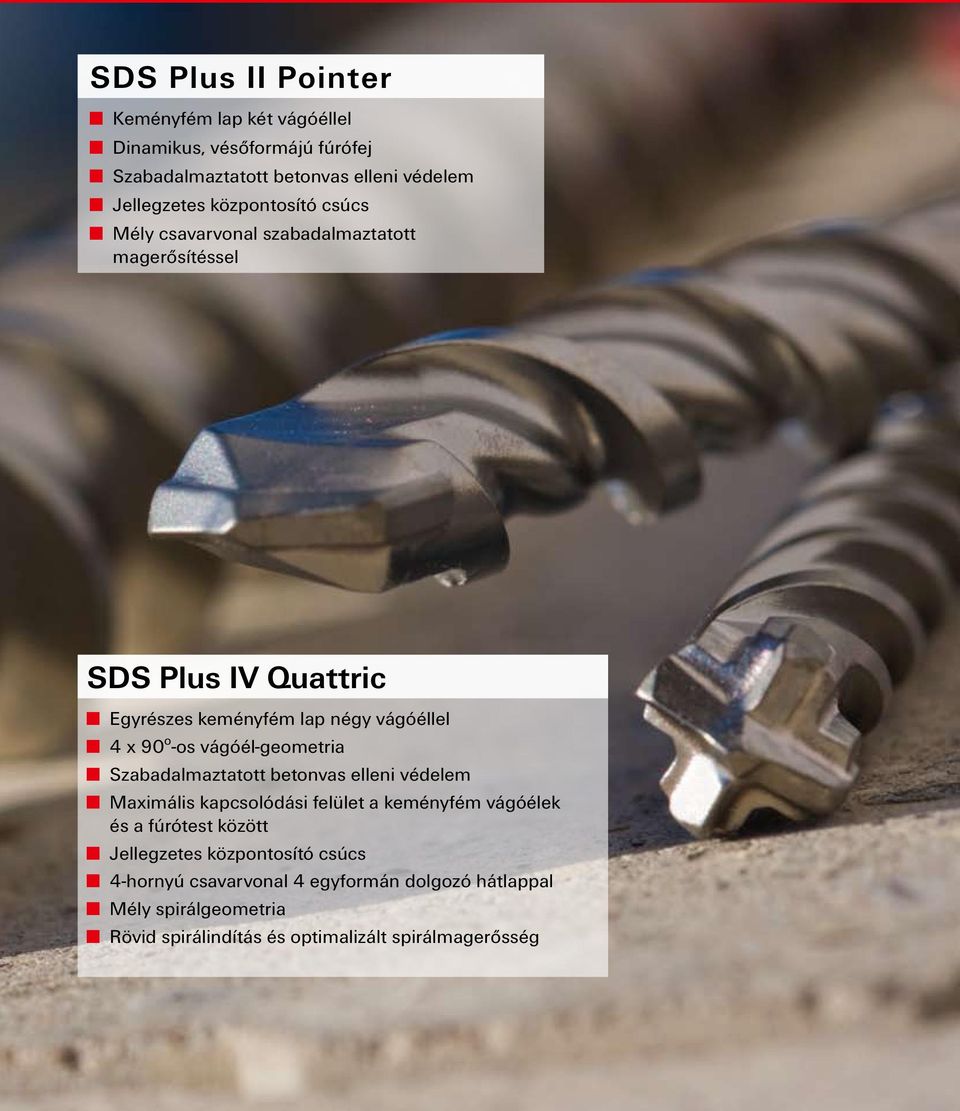

3 SDS Plus II Pointer Keményfém lap két vágóéllel Dinamikus, vésőformájú fúrófej Szabadalmaztatott betonvas elleni védelem Jellegzetes központosító csúcs Mély csavarvonal szabadalmaztatott magerősítéssel SDS Plus IV Quattric Egyrészes keményfém lap négy vágóéllel 4 x 90 o -os vágóél-geometria Szabadalmaztatott betonvas elleni védelem Maximális kapcsolódási felület a keményfém vágóélek és a fúrótest között Jellegzetes központosító csúcs 4-hornyú csavarvonal 4 egyformán dolgozó hátlappal Mély spirálgeometria Rövid spirálindítás és optimalizált spirálmagerősség

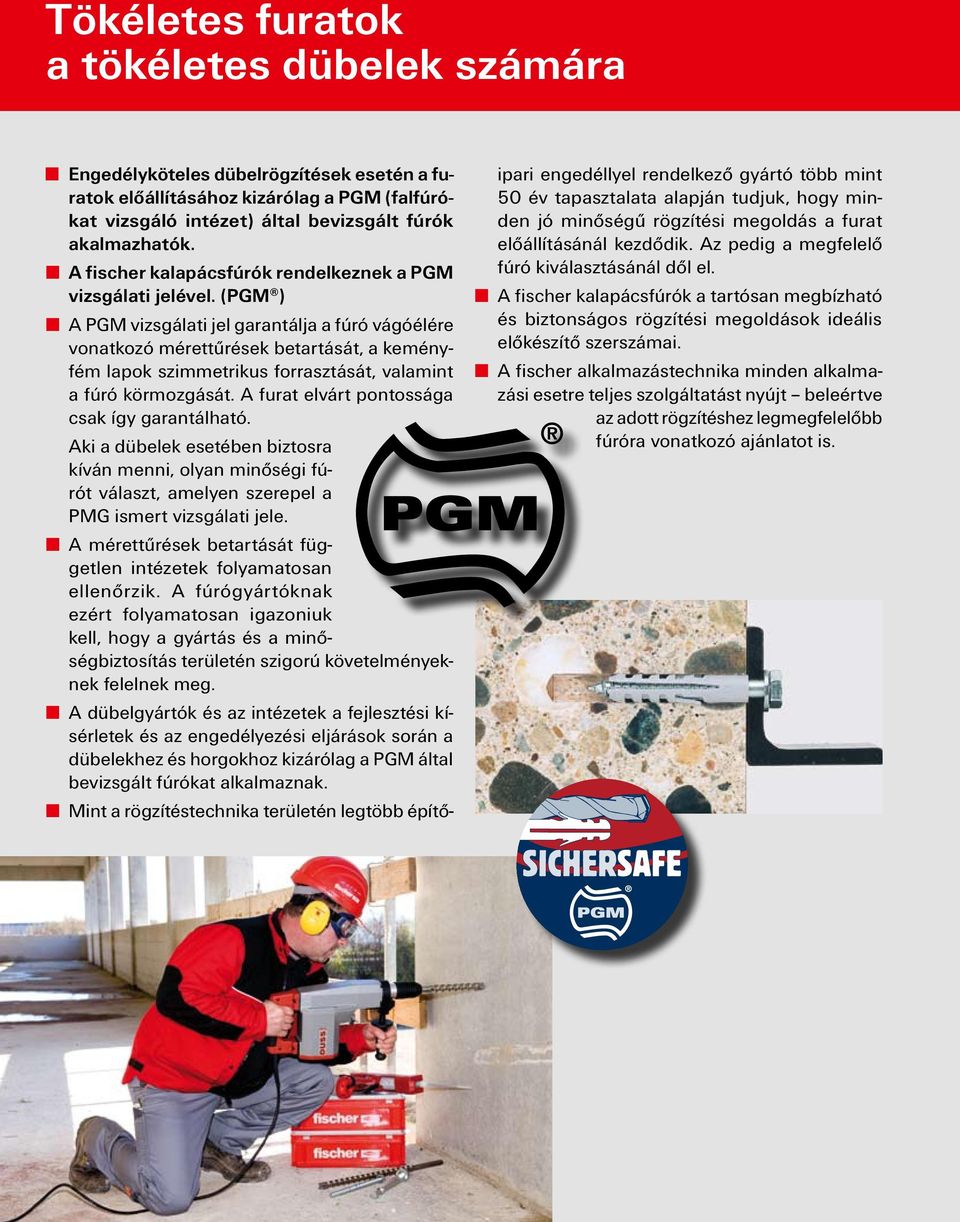

4 Tökéletes furatok a tökéletes dübelek számára Engedélyköteles dübelrögzítések esetén a furatok előállításához kizárólag a PGM (falfúrókat vizsgáló intézet) által bevizsgált fúrók akalmazhatók. A fischer kalapácsfúrók rendelkeznek a PGM vizsgálati jelével. (PGM ) A PGM vizsgálati jel garantálja a fúró vágóélére vonatkozó mérettűrések betartását, a keményfém lapok szimmetrikus forrasztását, valamint a fúró körmozgását. A furat elvárt pontossága csak így garantálható. Aki a dübelek esetében biztosra kíván menni, olyan minőségi fúrót választ, amelyen szerepel a PMG ismert vizsgálati jele. A mérettűrések betartását független intézetek folyamatosan ellenőrzik. A fúrógyártóknak ezért folyamatosan igazoniuk kell, hogy a gyártás és a minőségbiztosítás területén szigorú követelményeknek felelnek meg. A dübelgyártók és az intézetek a fejlesztési kísérletek és az engedélyezési eljárások során a dübelekhez és horgokhoz kizárólag a PGM által bevizsgált fúrókat alkalmaznak. Mint a rögzítéstechnika területén legtöbb építőipari engedéllyel rendelkező gyártó több mint 50 év tapasztalata alapján tudjuk, hogy minden jó minőségű rögzítési megoldás a furat előállításánál kezdődik. Az pedig a megfelelő fúró kiválasztásánál dől el. A fischer kalapácsfúrók a tartósan megbízható és biztonságos rögzítési megoldások ideális előkészítő szerszámai. A fischer alkalmazástechnika minden alkalmazási esetre teljes szolgáltatást nyújt beleértve az adott rögzítéshez legmegfelelőbb fúróra vonatkozó ajánlatot is.

5

6 Az új fischer SDS Plus IV Quattric Fedezze fel a 4. dimenziót Keményfémlap-geometria Egyrészes keményfémvágóélgeometria Szabadalmaztatott betonvas elleni védelem Központosító csúcs Központosító csúcs Egyszerű és pontos megfúrást tesz lehetővé Fúrófej-geometria 4 x 90 o -os szimmetria A keményfémlap mélyen beleül a fúrótestbe = maximális kapcsolódási felület a keményfém és az acél között Kiváló minőségű forrasztás A vágóélek Egy darabból állnak, keményfém 4 x 90 o -os szimmetriával Mind a négy keményfém vágóél egyformán dolgozik, és nem akad el a betonvas eltalálása esetén sem A pontos dübelfuratok tekintetében megfelel a PGM elvárásainak Betonvas elleni védelem Az egy darabból álló keményfém vágóélgeometria és az egyedülálló betonvas elleni védelem rezgéscsökkentett működést tesznek lehetővé A fúró ezáltal optimálisan működik a betonvas eltalálása esetén is

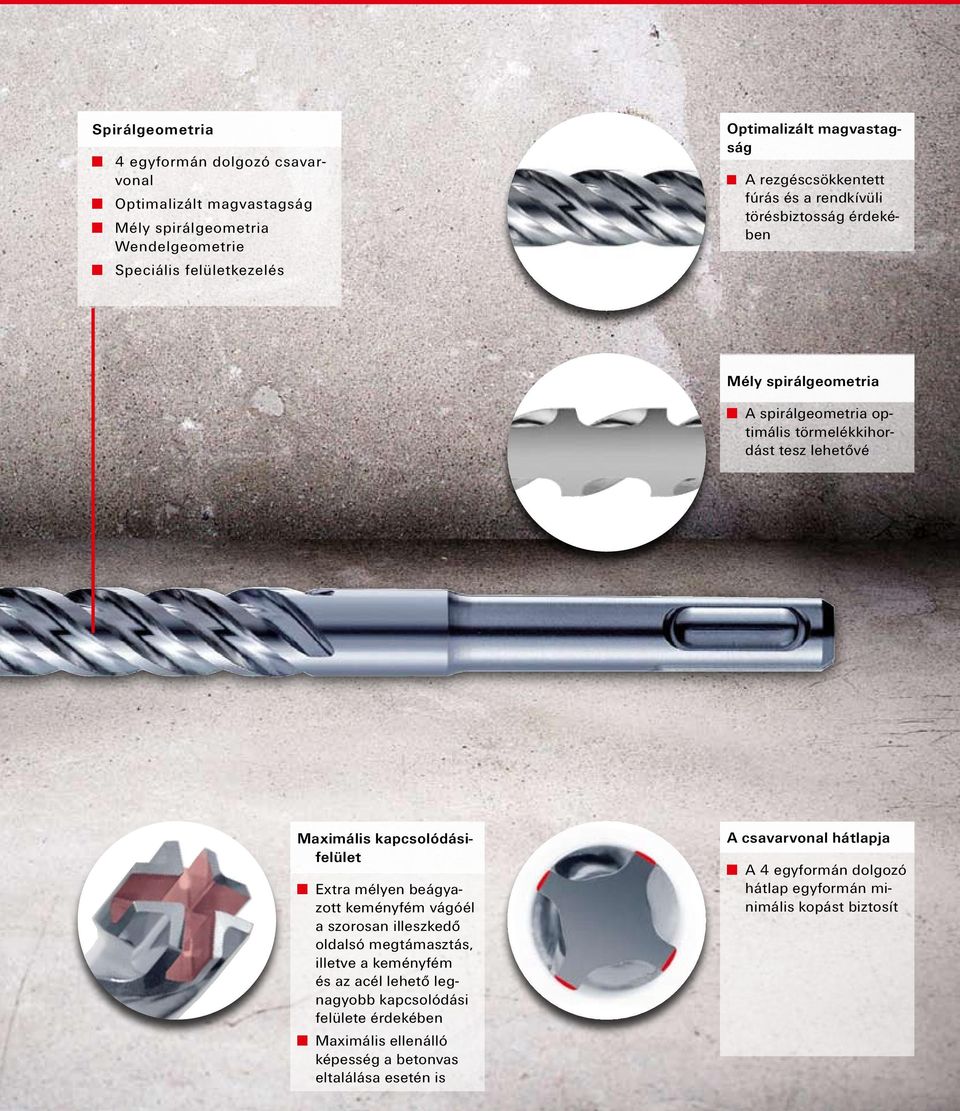

7 Spirálgeometria 4 egyformán dolgozó csavarvonal Optimalizált magvastagság Mély spirálgeometria Wendelgeometrie Speciális felületkezelés Optimalizált magvastagság A rezgéscsökkentett fúrás és a rendkívüli törésbiztosság érdekében Mély spirálgeometria A spirálgeometria optimális törmelékkihordást tesz lehetővé Maximális kapcsolódásifelület Extra mélyen beágyazott keményfém vágóél a szorosan illeszkedő oldalsó megtámasztás, illetve a keményfém és az acél lehető legnagyobb kapcsolódási felülete érdekében Maximális ellenálló képesség a betonvas eltalálása esetén is A csavarvonal hátlapja A 4 egyformán dolgozó hátlap egyformán minimális kopást biztosít

8 fischer SDS Plus IV Quattric Több dübelfuratot képes kialakítani, mint a konkurens termékek SDS Plus IV Quattric Egy darabból álló, keményfém lap 4 vágóéllel 4 x 90 o -os vágóél-geometria Szabadalmaztatott betonvas védelem Maximális kapcsolódási felület a keményfém vágóélek és a fúrótest között Jellegzetes központosító csúcs 4-hornyú csavarvonal 4 egyformán dolgozó hátlappal Mély spirálgeometria Rövid spirálindítás és optimalizált magvastagság

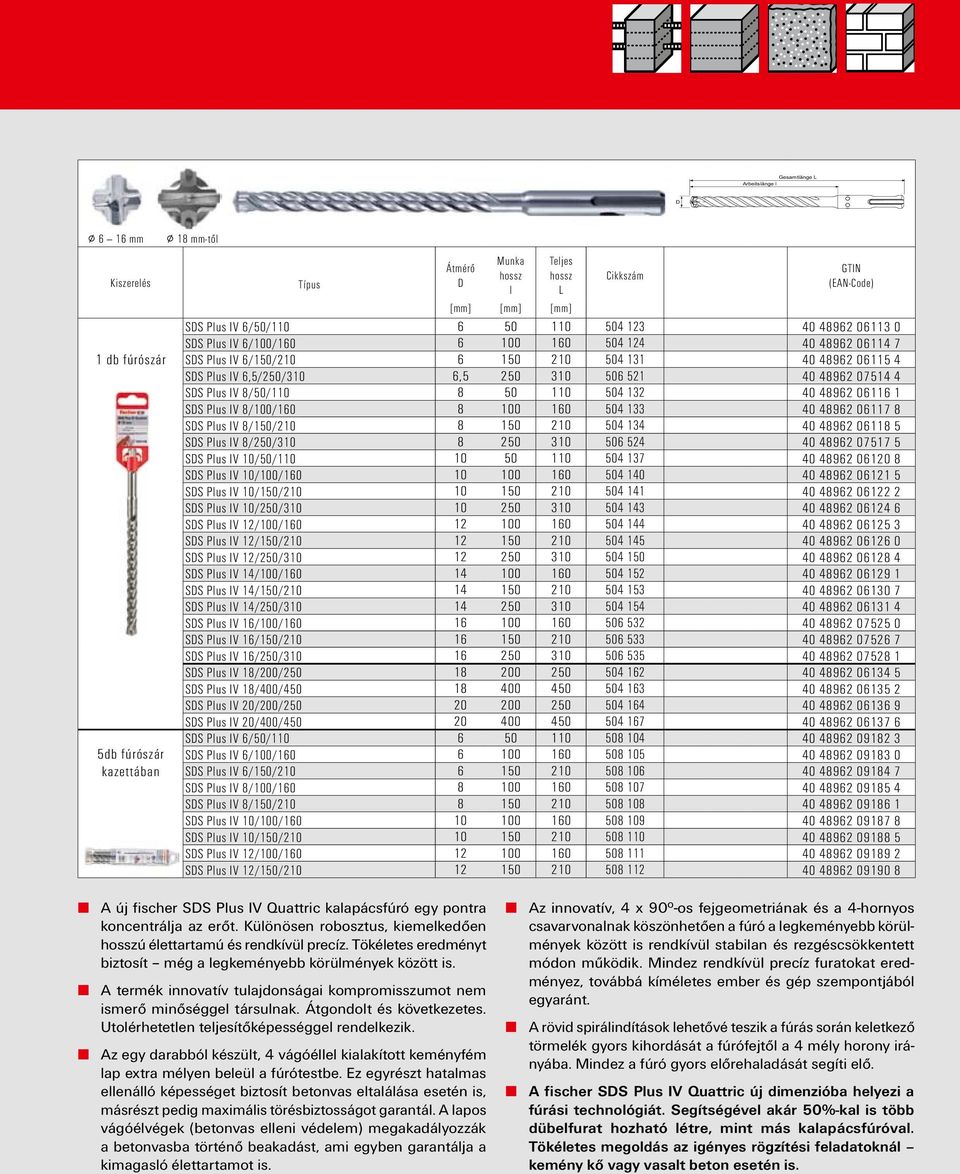

9 Arbeitslänge l Gesamtlänge L D 6 16 mm Kiszerelés 1 db fúrószár 5db fúrószár kazettában 18 mm-től Típus Átmérő D Munka hossz l Teljes hossz L Cikkszám GTIN (EAN-Code) [mm] [mm] [mm] SDS Plus IV 6/50/ SDS Plus IV 6/100/ SDS Plus IV 6/150/ SDS Plus IV 6,5/250/310 6, SDS Plus IV 8/50/ SDS Plus IV 8/100/ SDS Plus IV 8/150/ SDS Plus IV 8/250/ SDS Plus IV 10/50/ SDS Plus IV 10/100/ SDS Plus IV 10/150/ SDS Plus IV 10/250/ SDS Plus IV 12/100/ SDS Plus IV 12/150/ SDS Plus IV 12/250/ SDS Plus IV 14/100/ SDS Plus IV 14/150/ SDS Plus IV 14/250/ SDS Plus IV 16/100/ SDS Plus IV 16/150/ SDS Plus IV 16/250/ SDS Plus IV 18/200/ SDS Plus IV 18/400/ SDS Plus IV 20/200/ SDS Plus IV 20/400/ SDS Plus IV 6/50/ SDS Plus IV 6/100/ SDS Plus IV 6/150/ SDS Plus IV 8/100/ SDS Plus IV 8/150/ SDS Plus IV 10/100/ SDS Plus IV 10/150/ SDS Plus IV 12/100/ SDS Plus IV 12/150/ A új fischer SDS Plus IV Quattric kalapácsfúró egy pontra koncentrálja az erőt. Különösen robosztus, kiemelkedően hosszú élettartamú és rendkívül precíz. Tökéletes eredményt biztosít még a legkeményebb körülmények között is. A termék innovatív tulajdonságai kompromisszumot nem ismerő minőséggel társulnak. Átgondolt és következetes. Utolérhetetlen teljesítőképességgel rendelkezik. Az egy darabból készült, 4 vágóéllel kialakított keményfém lap extra mélyen beleül a fúrótestbe. Ez egyrészt hatalmas ellenálló képességet biztosít betonvas eltalálása esetén is, másrészt pedig maximális törésbiztosságot garantál. A lapos vágóélvégek (betonvas elleni védelem) megakadályozzák a betonvasba történő beakadást, ami egyben garantálja a kimagasló élettartamot is. Az innovatív, 4 x 90 o -os fejgeometriának és a 4-hornyos csavarvonalnak köszönhetően a fúró a legkeményebb körülmények között is rendkívül stabilan és rezgéscsökkentett módon működik. Mindez rendkívül precíz furatokat eredményez, továbbá kíméletes ember és gép szempontjából egyaránt. A rövid spirálindítások lehetővé teszik a fúrás során keletkező törmelék gyors kihordását a fúrófejtől a 4 mély horony irányába. Mindez a fúró gyors előrehaladását segíti elő. A fischer SDS Plus IV Quattric új dimenzióba helyezi a fúrási technológiát. Segítségével akár 50%-kal is több dübelfurat hozható létre, mint más kalapácsfúróval. Tökéletes megoldás az igényes rögzítési feladatoknál kemény kő vagy vasalt beton esetén is.

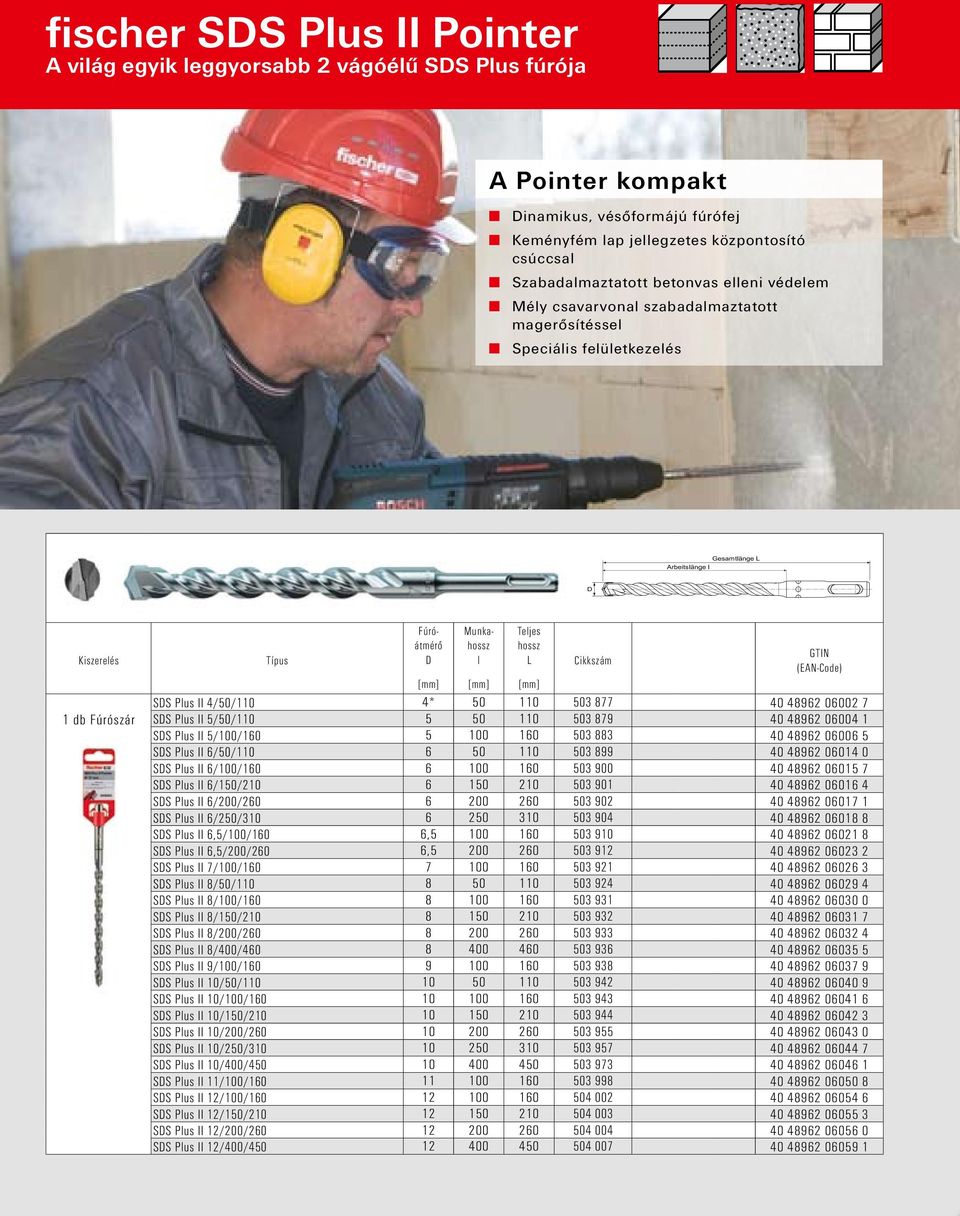

10 fischer SDS Plus II Pointer A világ egyik leggyorsabb 2 vágóélű SDS Plus fúrója A Pointer kompakt Dinamikus, vésőformájú fúrófej Keményfém lap jellegzetes központosító csúccsal Szabadalmaztatott betonvas elleni védelem Mély csavarvonal szabadalmaztatott magerősítéssel Speciális felületkezelés Arbeitslänge l Gesamtlänge L D Kiszerelés 1 db Fúrószár Típus Fúróátmérő D Munkahossz l Teljes hossz L Cikkszám GTIN (EAN-Code) [mm] [mm] [mm] SDS Plus II 4/50/110 4* SDS Plus II 5/50/ SDS Plus II 5/100/ SDS Plus II 6/50/ SDS Plus II 6/100/ SDS Plus II 6/150/ SDS Plus II 6/200/ SDS Plus II 6/250/ SDS Plus II 6,5/100/160 6, SDS Plus II 6,5/200/260 6, SDS Plus II 7/100/ SDS Plus II 8/50/ SDS Plus II 8/100/ SDS Plus II 8/150/ SDS Plus II 8/200/ SDS Plus II 8/400/ SDS Plus II 9/100/ SDS Plus II 10/50/ SDS Plus II 10/100/ SDS Plus II 10/150/ SDS Plus II 10/200/ SDS Plus II 10/250/ SDS Plus II 10/400/ SDS Plus II 11/100/ SDS Plus II 12/100/ SDS Plus II 12/150/ SDS Plus II 12/200/ SDS Plus II 12/400/

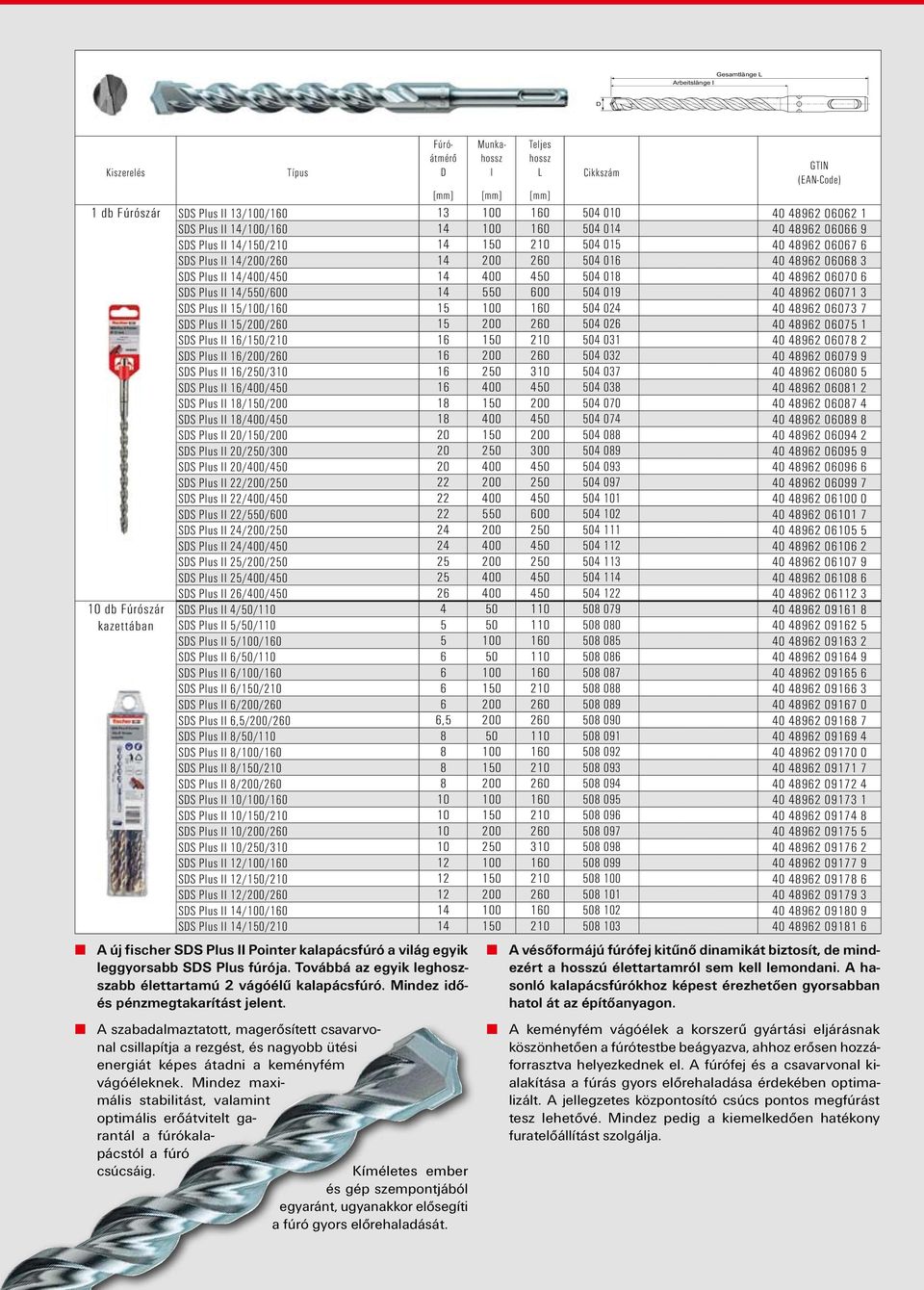

11 Gesamtlänge L Arbeitslänge l D Kiszerelés Típus Fúróátmérő D Munkahossz l Teljes hossz L Cikkszám GTIN (EAN-Code) [mm] [mm] [mm] 1 db Fúrószár SDS Plus II 13/100/ SDS Plus II 14/100/ SDS Plus II 14/150/ SDS Plus II 14/200/ SDS Plus II 14/400/ SDS Plus II 14/550/ SDS Plus II 15/100/ SDS Plus II 15/200/ SDS Plus II 16/150/ SDS Plus II 16/200/ SDS Plus II 16/250/ SDS Plus II 16/400/ SDS Plus II 18/150/ SDS Plus II 18/400/ SDS Plus II 20/150/ SDS Plus II 20/250/ SDS Plus II 20/400/ SDS Plus II 22/200/ SDS Plus II 22/400/ SDS Plus II 22/550/ SDS Plus II 24/200/ SDS Plus II 24/400/ SDS Plus II 25/200/ SDS Plus II 25/400/ SDS Plus II 26/400/ db Fúrószár kazettában SDS Plus II 4/50/ SDS Plus II 5/50/ SDS Plus II 5/100/ SDS Plus II 6/50/ SDS Plus II 6/100/ SDS Plus II 6/150/ SDS Plus II 6/200/ SDS Plus II 6,5/200/260 6, SDS Plus II 8/50/ SDS Plus II 8/100/ SDS Plus II 8/150/ SDS Plus II 8/200/ SDS Plus II 10/100/ SDS Plus II 10/150/ SDS Plus II 10/200/ SDS Plus II 10/250/ SDS Plus II 12/100/ SDS Plus II 12/150/ SDS Plus II 12/200/ SDS Plus II 14/100/ SDS Plus II 14/150/ A új fischer SDS Plus II Pointer kalapácsfúró a világ egyik leggyorsabb SDS Plus fúrója. Továbbá az egyik leghoszszabb élettartamú 2 vágóélű kalapácsfúró. Mindez időés pénzmegtakarítást jelent. A szabadalmaztatott, magerősített csavarvonal csillapítja a rezgést, és nagyobb ütési energiát képes átadni a keményfém vágóéleknek. Mindez maximális stabilitást, valamint optimális erőátvitelt garantál a fúrókalapácstól a fúró csúcsáig. Kíméletes ember és gép szempontjából egyaránt, ugyanakkor elősegíti a fúró gyors előrehaladását. A vésőformájú fúrófej kitűnő dinamikát biztosít, de mindezért a hosszú élettartamról sem kell lemondani. A hasonló kalapácsfúrókhoz képest érezhetően gyorsabban hatol át az építőanyagon. A keményfém vágóélek a korszerű gyártási eljárásnak köszönhetően a fúrótestbe beágyazva, ahhoz erősen hozzáforrasztva helyezkednek el. A fúrófej és a csavarvonal kialakítása a fúrás gyors előrehaladása érdekében optimalizált. A jellegzetes központosító csúcs pontos megfúrást tesz lehetővé. Mindez pedig a kiemelkedően hatékony furatelőállítást szolgálja.

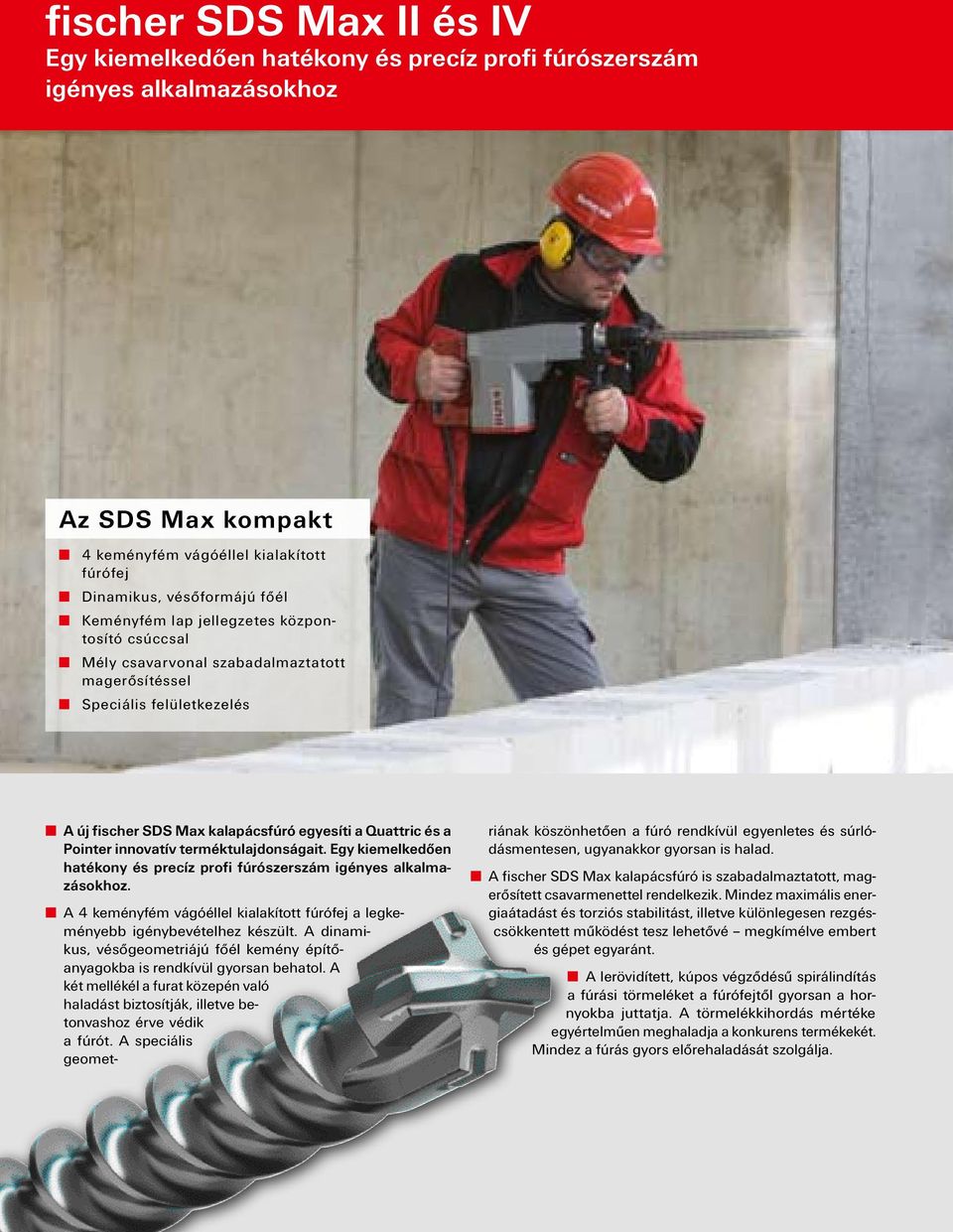

12 fischer SDS Max II és IV Egy kiemelkedően hatékony és precíz profi fúrószerszám igényes alkalmazásokhoz Az SDS Max kompakt 4 keményfém vágóéllel kialakított fúrófej Dinamikus, vésőformájú főél Keményfém lap jellegzetes központosító csúccsal Mély csavarvonal szabadalmaztatott magerősítéssel Speciális felületkezelés A új fischer SDS Max kalapácsfúró egyesíti a Quattric és a Pointer innovatív terméktulajdonságait. Egy kiemelkedően hatékony és precíz profi fúrószerszám igényes alkalmazásokhoz. A 4 keményfém vágóéllel kialakított fúrófej a legkeményebb igénybevételhez készült. A dinamikus, vésőgeometriájú főél kemény építőanyagokba is rendkívül gyorsan behatol. A két mellékél a furat közepén való haladást biztosítják, illetve betonvashoz érve védik a fúrót. A speciális geometriának köszönhetően a fúró rendkívül egyenletes és súrlódásmentesen, ugyanakkor gyorsan is halad. A fischer SDS Max kalapácsfúró is szabadalmaztatott, magerősített csavarmenettel rendelkezik. Mindez maximális energiaátadást és torziós stabilitást, illetve különlegesen rezgéscsökkentett működést tesz lehetővé megkímélve embert és gépet egyaránt. A lerövidített, kúpos végződésű spirálindítás a fúrási törmeléket a fúrófejtől gyorsan a hornyokba juttatja. A törmelékkihordás mértéke egyértelműen meghaladja a konkurens termékekét. Mindez a fúrás gyors előrehaladását szolgálja.

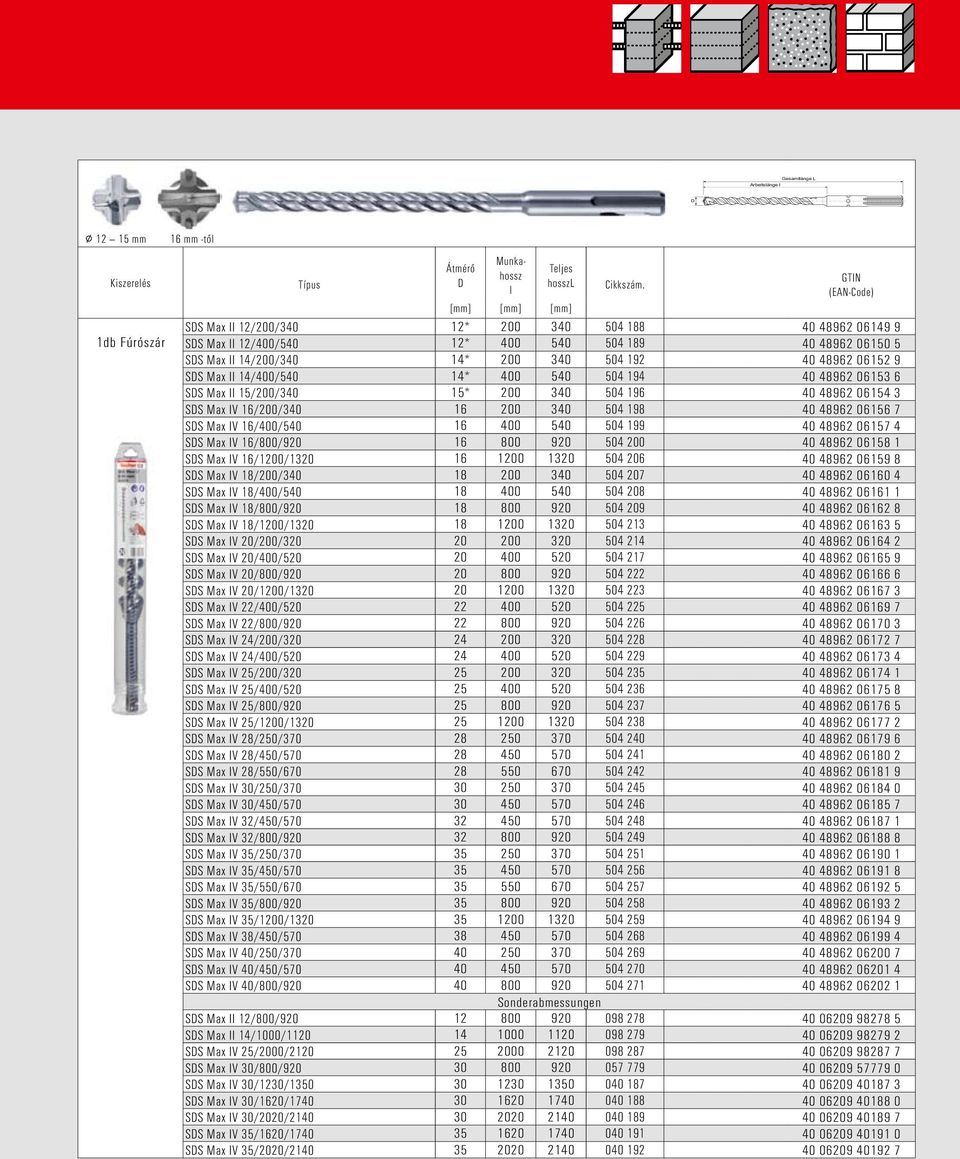

13 Arbeitslänge l Gesamtlänge L D mm Kiszerelés 1db Fúrószár 16 mm -től Típus Átmérő D Munkahossz l Teljes hosszl Cikkszám. GTIN (EAN-Code) [mm] [mm] [mm] SDS Max II 12/200/340 12* SDS Max II 12/400/540 12* SDS Max II 14/200/340 14* SDS Max II 14/400/540 14* SDS Max II 15/200/340 15* SDS Max IV 16/200/ SDS Max IV 16/400/ SDS Max IV 16/800/ SDS Max IV 16/1200/ SDS Max IV 18/200/ SDS Max IV 18/400/ SDS Max IV 18/800/ SDS Max IV 18/1200/ SDS Max IV 20/200/ SDS Max IV 20/400/ SDS Max IV 20/800/ SDS Max IV 20/1200/ SDS Max IV 22/400/ SDS Max IV 22/800/ SDS Max IV 24/200/ SDS Max IV 24/400/ SDS Max IV 25/200/ SDS Max IV 25/400/ SDS Max IV 25/800/ SDS Max IV 25/1200/ SDS Max IV 28/250/ SDS Max IV 28/450/ SDS Max IV 28/550/ SDS Max IV 30/250/ SDS Max IV 30/450/ SDS Max IV 32/450/ SDS Max IV 32/800/ SDS Max IV 35/250/ SDS Max IV 35/450/ SDS Max IV 35/550/ SDS Max IV 35/800/ SDS Max IV 35/1200/ SDS Max IV 38/450/ SDS Max IV 40/250/ SDS Max IV 40/450/ SDS Max IV 40/800/ Sonderabmessungen SDS Max II 12/800/ SDS Max II 14/1000/ SDS Max IV 25/2000/ SDS Max IV 30/800/ SDS Max IV 30/1230/ SDS Max IV 30/1620/ SDS Max IV 30/2020/ SDS Max IV 35/1620/ SDS Max IV 35/2020/

14 Az új fischer SDS Plus és SDS Max vésőprogram Beton, falazat és terméskő bármilyen jellegű megmunkálásához nagy teljesítményű szerszámokat kínál professzionális alkalmazásokhoz. A kiváló minőségű nemesacél alkalmazása, az innovatív edzési eljárás és az extra felületvédelem csökkentik a bemetszésérzékenységet, és minimalizálják a kopást a szerszámok különösen hosszú élettartamának biztosítása érdekében. A kipróbáltan magas fokú, tartós rezgésállóság a lehető legjobb munkakörülményeket biztosítja még építési helyszínen történő kemény bevetések során is az ember és a gép megkímélése, illetve a munkaeredmények javítása érdekében.

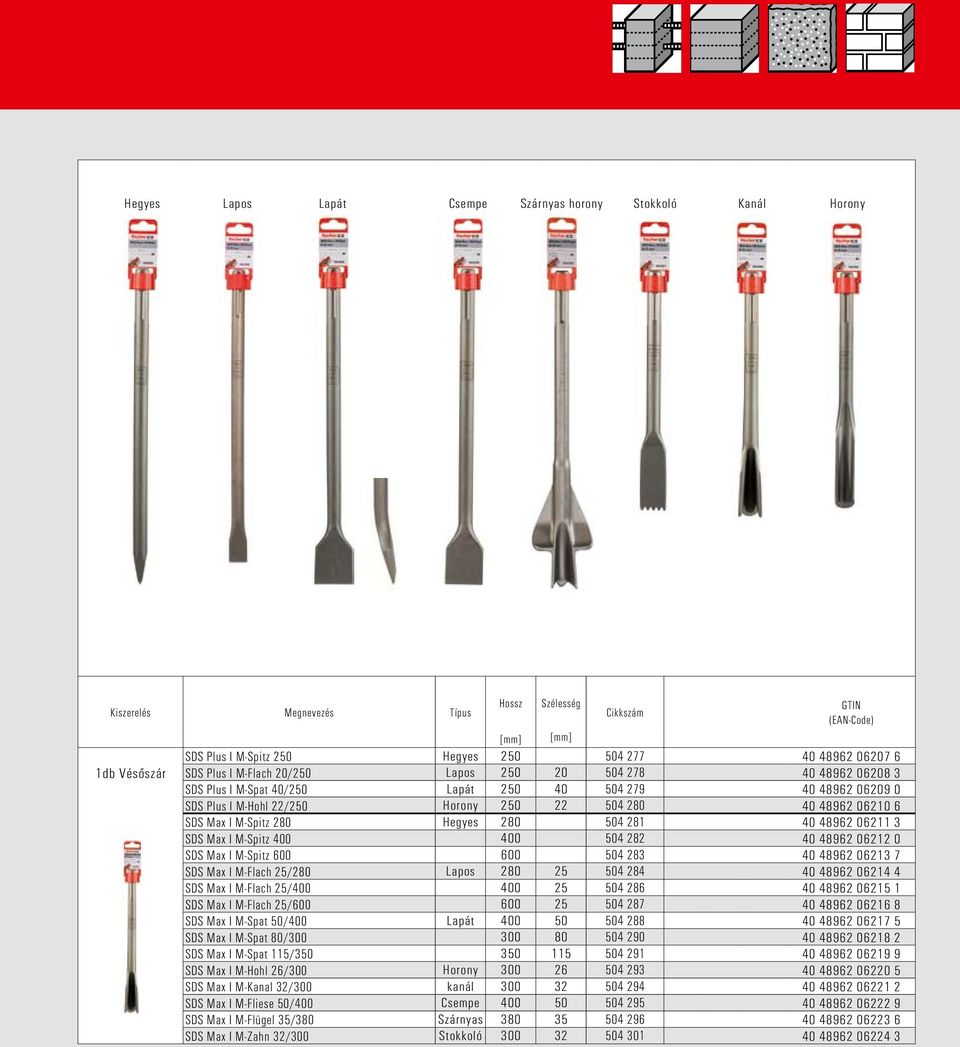

15 Hegyes Lapos Lapát Csempe Szárnyas horony Stokkoló Kanál Horony Kiszerelés Megnevezés Típus Hossz Szélesség GTIN Cikkszám (EAN-Code) [mm] [mm] SDS Plus I M-Spitz 250 Hegyes db Vésőszár SDS Plus I M-Flach 20/250 Lapos SDS Plus I M-Spat 40/250 Lapát SDS Plus I M-Hohl 22/250 Horony SDS Max I M-Spitz 280 Hegyes SDS Max I M-Spitz SDS Max I M-Spitz SDS Max I M-Flach 25/280 Lapos SDS Max I M-Flach 25/ SDS Max I M-Flach 25/ SDS Max I M-Spat 50/400 Lapát SDS Max I M-Spat 80/ SDS Max I M-Spat 115/ SDS Max I M-Hohl 26/300 Horony SDS Max I M-Kanal 32/300 kanál SDS Max I M-Fliese 50/400 Csempe SDS Max I M-Flügel 35/380 Szárnyas SDS Max I M-Zahn 32/300 Stokkoló

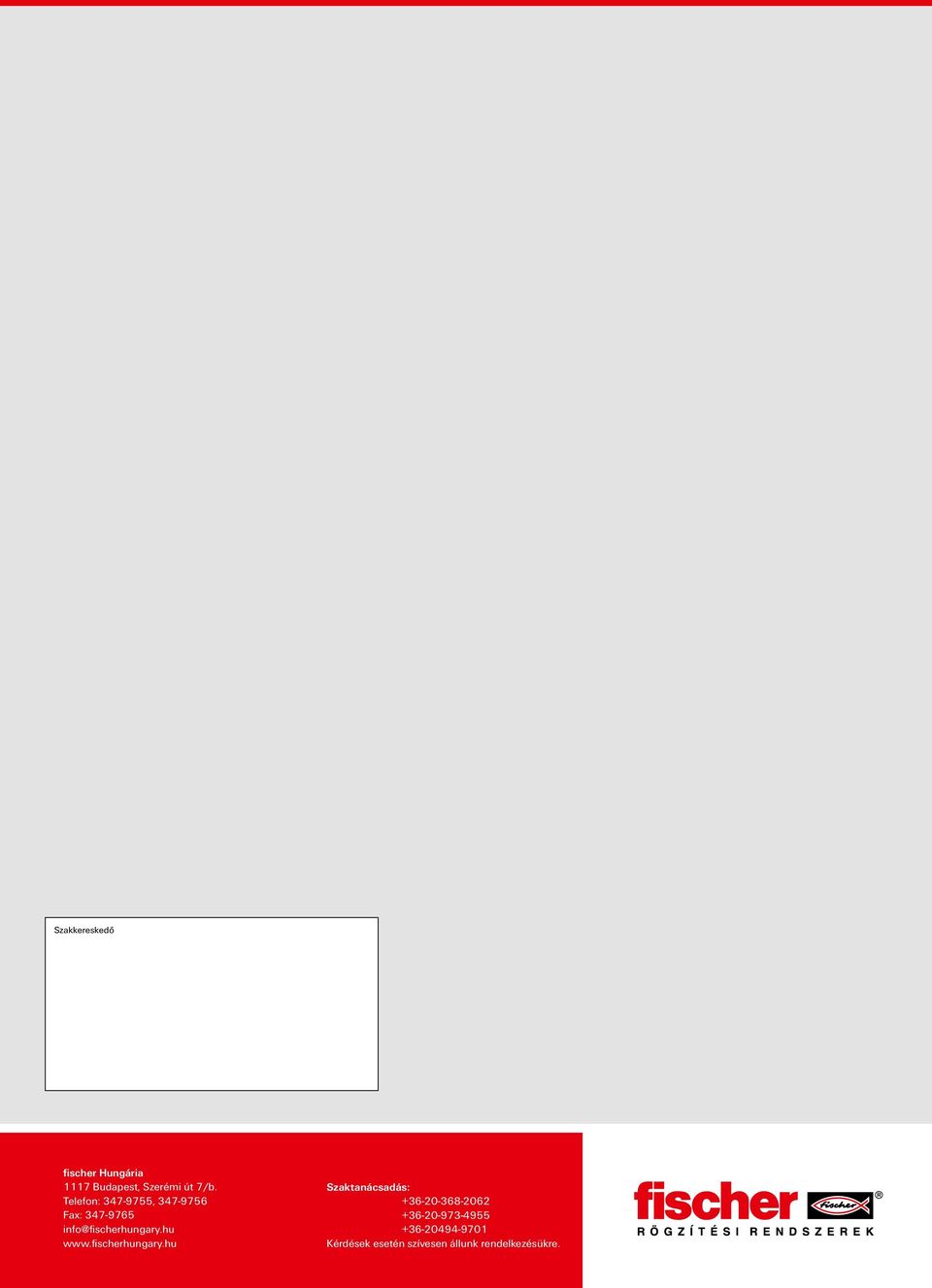

16 Szakkereskedő fischer Hungária 1117 Budapest, Szerémi út 7/b. Telefon: , Fax: Szaktanácsadás: Kérdések esetén szívesen állunk rendelkezésükre.
