BiG X 700 / 850 / 1100 Járvaszecskázó

Átírás

1 BiG X 700 / 850 / 1100 Járvaszecskázó

2 BiG X 1100 A világ legerősebb járvaszecskázója Új, kényelmes és nagyterű vezetőfülke Új, könnyen és kényelmesen kezelhető vezérlőkar Új, maximálisan LE teljesítményű MAN motorok VariStream - anyagáram-szabályozás. Opcióként 40- és 48 késes biogáz-dob 14 sor kukorica egy csapásra: EasyCollect 1053 a világ legszélesebb kukoricaadaptere 2 BiG X 09/12

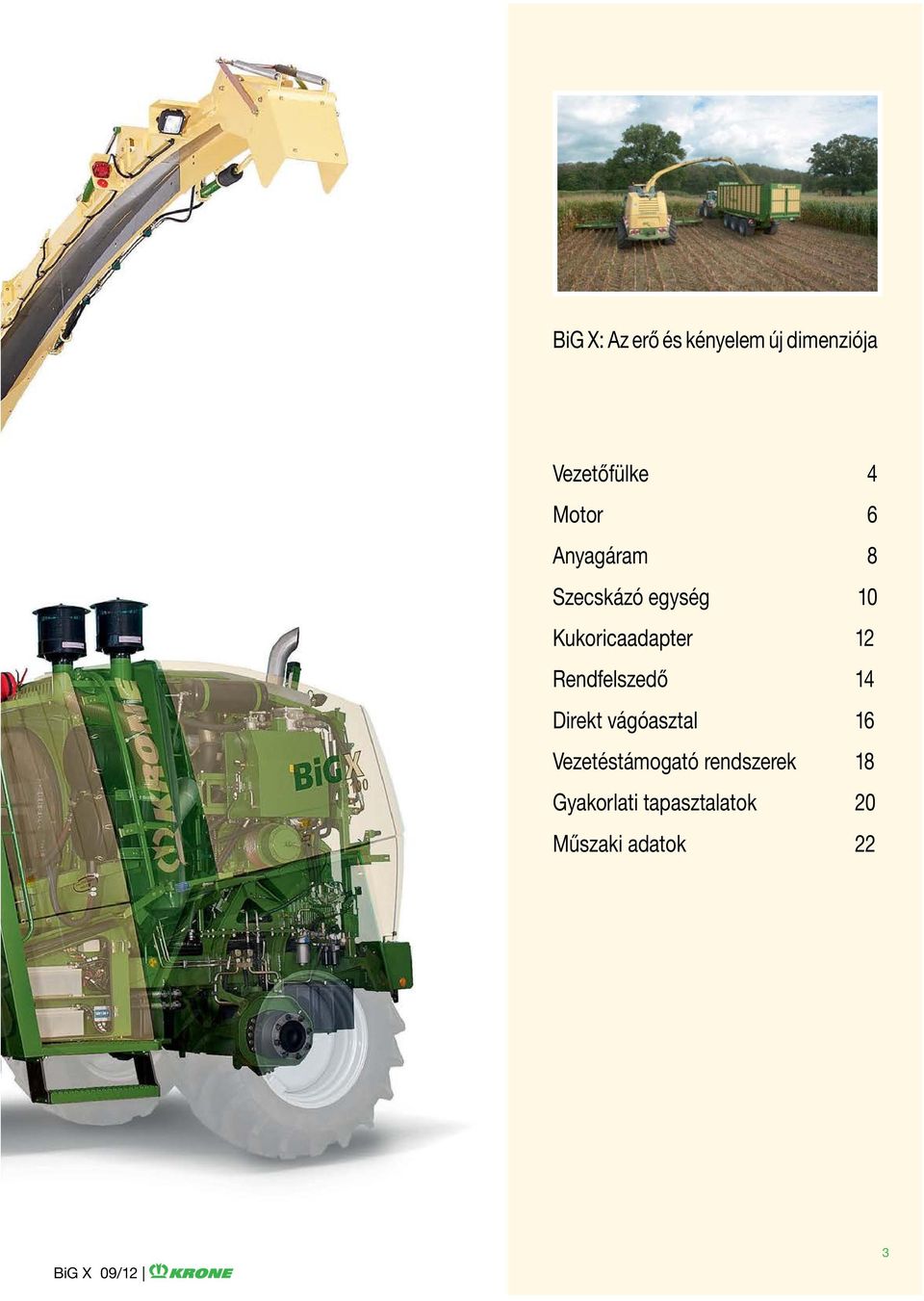

3 BiG X: Az erő és kényelem új dimenziója Vezetőfülke 4 Motor 6 Anyagáram 8 Szecskázó egység 10 Kukoricaadapter 12 Rendfelszedő 14 Direkt vágóasztal 16 Vezetéstámogató rendszerek 18 Gyakorlati tapasztalatok 20 Műszaki adatok 22 BiG X 09/12 3

4 A vezetőfülke Kényelem felsőfokon Kimagasló helykínálat és alacsony zajszint Maximális komfort a hosszú munkanapokra Zavartalan kilátás Szélesebb, halkabb, világosabb: A keskeny oszlopokra támaszkodó, kiszélesített vezetőfülke bőséges helyet nyújt, és jó rálátást biztosít az adapterekre. A kétrétegű padló csökkenti a kabinban érzékelhető zajszintet. A környezet kiváló megvilágításáról 16 db (H9) izzó gondoskodik. Opcionálisan Xenon fényszórók beszerelésére is lehetőség van. Tökéletes kilátás: A messze felívelő oldalüvegek és keskeny oszlopok jóvoltából a vezető tökéletesen rálát a hat méter átrakási magassággal rendelkező kifúvótoronyra. Ezáltal a szállítójárművek feltöltése még biztonságosabb és hatékonyabb. 4 VarioPack BiG X 09/12 10/04

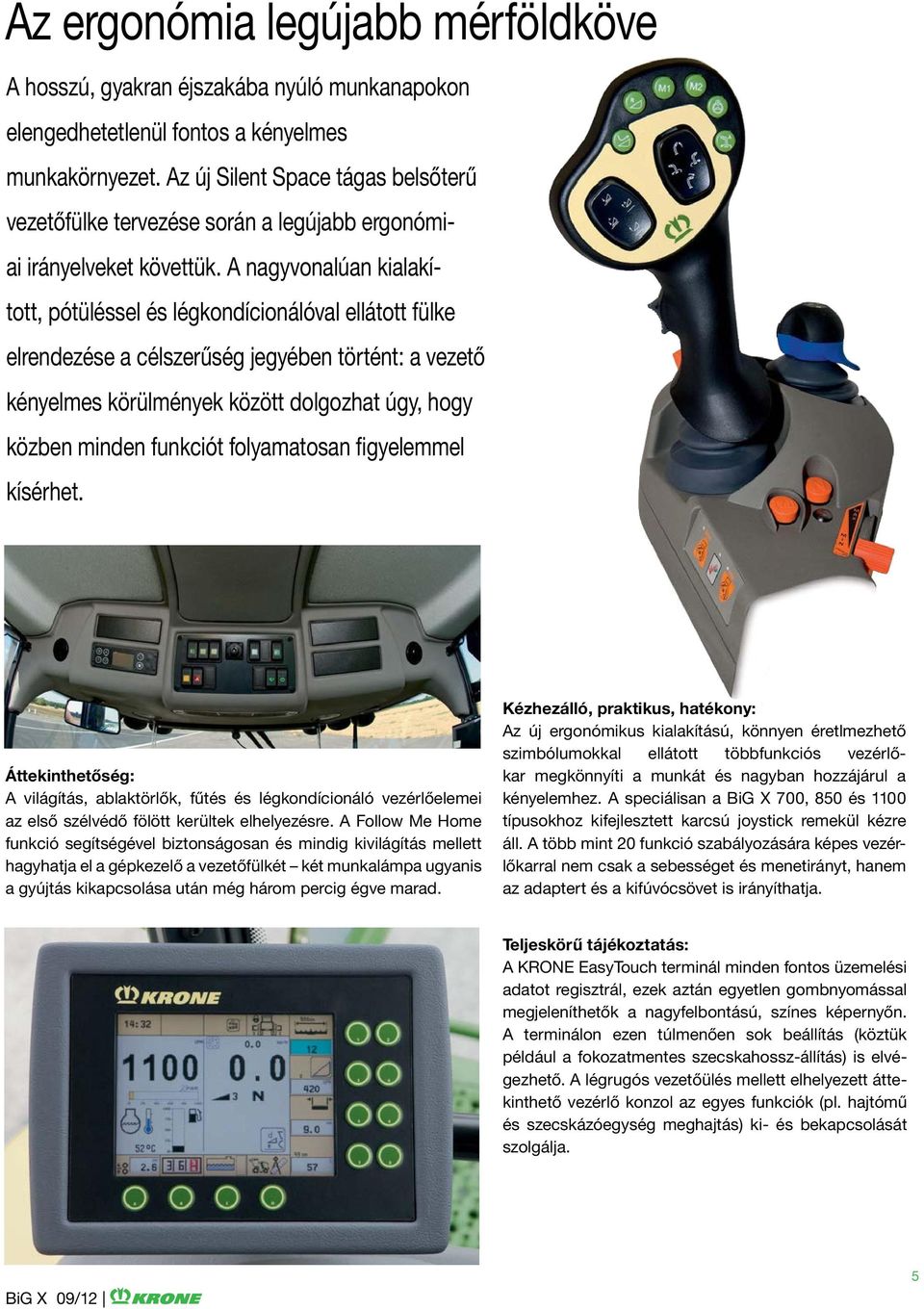

5 Az ergonómia legújabb mérföldköve A hosszú, gyakran éjszakába nyúló munkanapokon elengedhetetlenül fontos a kényelmes munkakörnyezet. Az új Silent Space tágas belsőterű vezetőfülke tervezése során a legújabb ergonómiai irányelveket követtük. A nagyvonalúan kialakított, pótüléssel és légkondícionálóval ellátott fülke elrendezése a célszerűség jegyében történt: a vezető kényelmes körülmények között dolgozhat úgy, hogy közben minden funkciót folyamatosan figyelemmel kísérhet. Áttekinthetőség: A világítás, ablaktörlők, fűtés és légkondícionáló vezérlőelemei az első szélvédő fölött kerültek elhelyezésre. A Follow Me Home funkció segítségével biztonságosan és mindig kivilágítás mellett hagyhatja el a gépkezelő a vezetőfülkét két munkalámpa ugyanis a gyújtás kikapcsolása után még három percig égve marad. Kézhezálló, praktikus, hatékony: Az új ergonómikus kialakítású, könnyen éretlmezhető szimbólumokkal ellátott többfunkciós vezérlőkar megkönnyíti a munkát és nagyban hozzájárul a kényelemhez. A speciálisan a BiG X 700, 850 és 1100 típusokhoz kifejlesztett karcsú joystick remekül kézre áll. A több mint 20 funkció szabályozására képes vezérlőkarral nem csak a sebességet és menetirányt, hanem az adaptert és a kifúvócsövet is irányíthatja. Teljeskörű tájékoztatás: A KRONE EasyTouch terminál minden fontos üzemelési adatot regisztrál, ezek aztán egyetlen gombnyomással megjeleníthetők a nagyfelbontású, színes képernyőn. A terminálon ezen túlmenően sok beállítás (köztük például a fokozatmentes szecskahossz-állítás) is elvégezhető. A légrugós vezetőülés mellett elhelyezett áttekinthető vezérlő konzol az egyes funkciók (pl. hajtómű és szecskázóegység meghajtás) ki- és bekapcsolását szolgálja. BiG X 09/12 5

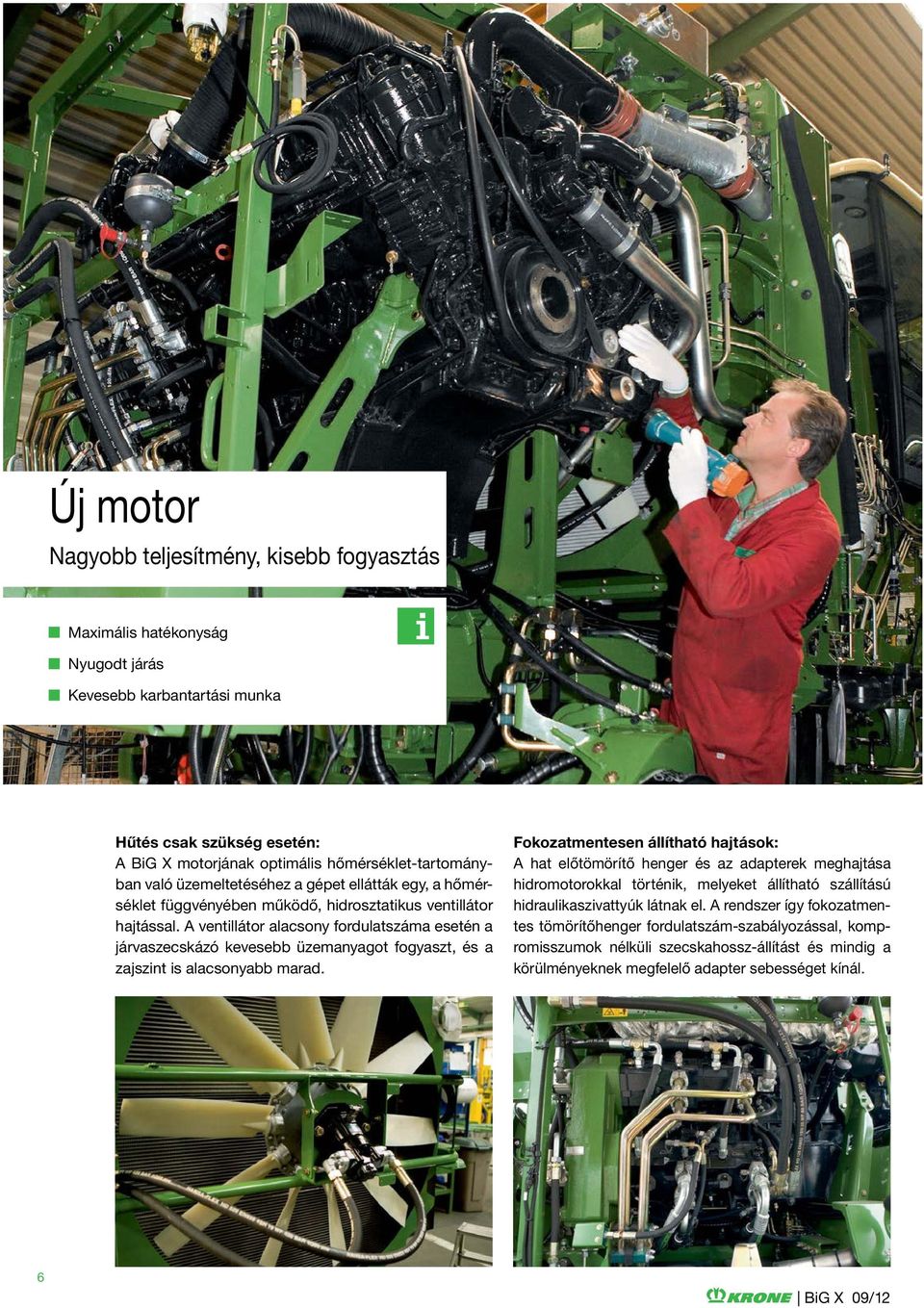

6 Új motor Nagyobb teljesítmény, kisebb fogyasztás Maximális hatékonyság Nyugodt járás Kevesebb karbantartási munka Hűtés csak szükség esetén: A BiG X motorjának optimális hőmérséklet-tartományban való üzemeltetéséhez a gépet ellátták egy, a hőmérséklet függvényében működő, hidrosztatikus ventillátor hajtással. A ventillátor alacsony fordulatszáma esetén a járvaszecskázó kevesebb üzemanyagot fogyaszt, és a zajszint is alacsonyabb marad. Fokozatmentesen állítható hajtások: A hat előtömörítő henger és az adapterek meghajtása hidromotorokkal történik, melyeket állítható szállítású hidraulikaszivattyúk látnak el. A rendszer így fokozatmentes tömörítőhenger fordulatszám-szabályozással, kompromisszumok nélküli szecskahossz-állítást és mindig a körülményeknek megfelelő adapter sebességet kínál. 6 VarioPack BiG X 09/12 10/04

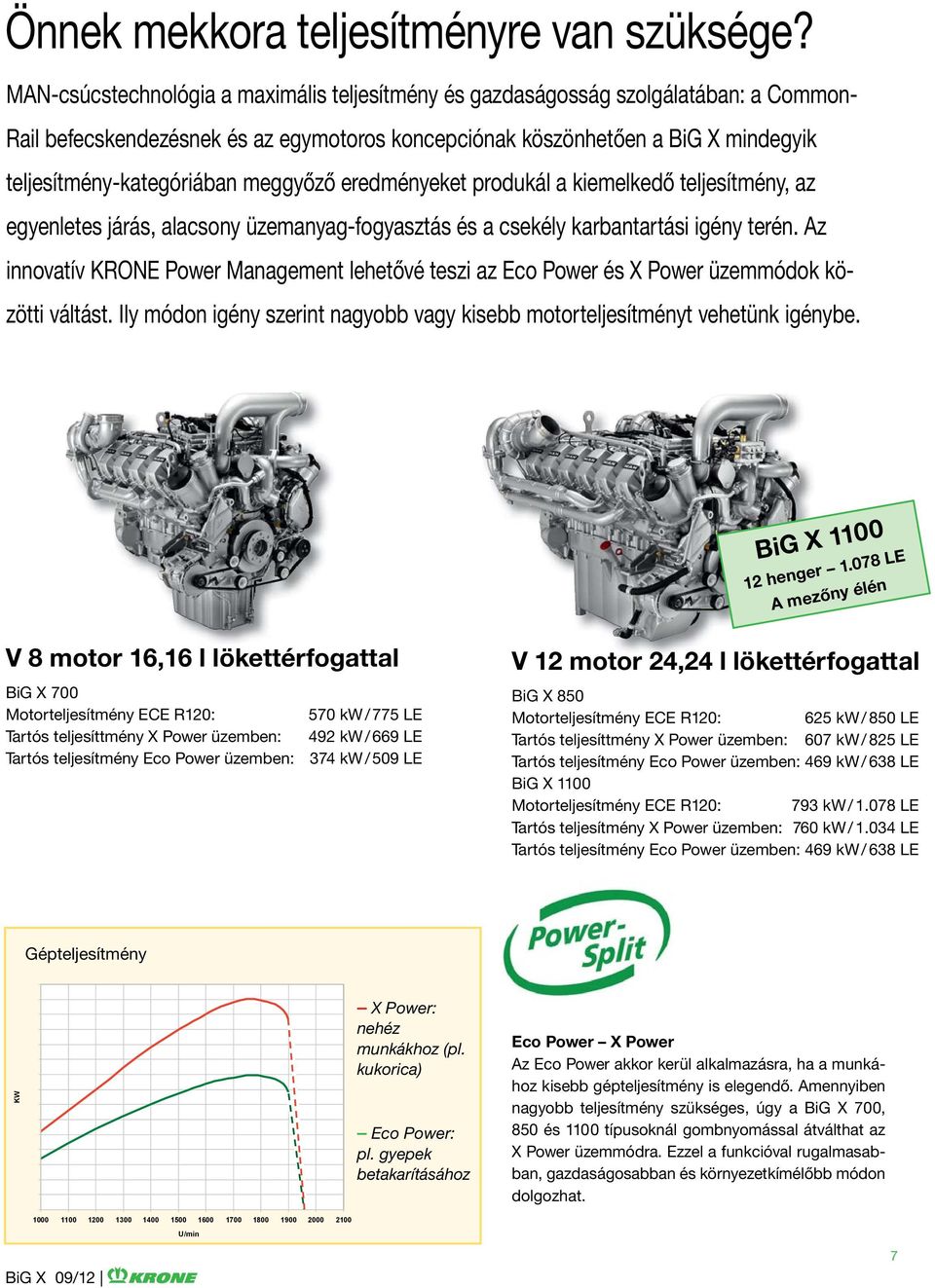

7 Önnek mekkora teljesítményre van szüksége? MAN-csúcstechnológia a maximális teljesítmény és gazdaságosság szolgálatában: a Common- Rail befecskendezésnek és az egymotoros koncepciónak köszönhetően a BiG X mindegyik teljesítmény-kategóriában meggyőző eredményeket produkál a kiemelkedő teljesítmény, az egyenletes járás, alacsony üzemanyag-fogyasztás és a csekély karbantartási igény terén. Az innovatív KRONE Power Management lehetővé teszi az Eco Power és X Power üzemmódok közötti váltást. Ily módon igény szerint nagyobb vagy kisebb motorteljesítményt vehetünk igénybe. BiG X henger LE A mezőny élén V 8 motor 16,16 l lökettérfogattal BiG X 700 Motorteljesítmény ECE R120: 570 kw / 775 LE Tartós teljesíttmény X Power üzemben: 492 kw / 669 LE Tartós teljesítmény Eco Power üzemben: 374 kw / 509 LE V 12 motor 24,24 l lökettérfogattal BiG X 850 Motorteljesítmény ECE R120: 625 kw / 850 LE Tartós teljesíttmény X Power üzemben: 607 kw / 825 LE Tartós teljesítmény Eco Power üzemben: 469 kw / 638 LE BiG X 1100 Motorteljesítmény ECE R120: 793 kw / LE Tartós teljesítmény X Power üzemben: 760 kw / LE Tartós teljesítmény Eco Power üzemben: 469 kw / 638 LE Gépteljesítmény KW X Power: nehéz munkákhoz (pl. kukorica) Eco Power: pl. gyepek betakarításához Eco Power X Power Az Eco Power akkor kerül alkalmazásra, ha a munkához kisebb gépteljesítmény is elegendő. Amennyiben nagyobb teljesítmény szükséges, úgy a BiG X 700, 850 és 1100 típusoknál gombnyomással átválthat az X Power üzemmódra. Ezzel a funkcióval rugalmasabban, gazdaságosabban és környezetkímélőbb módon dolgozhat U/min BiG X 09/12 7

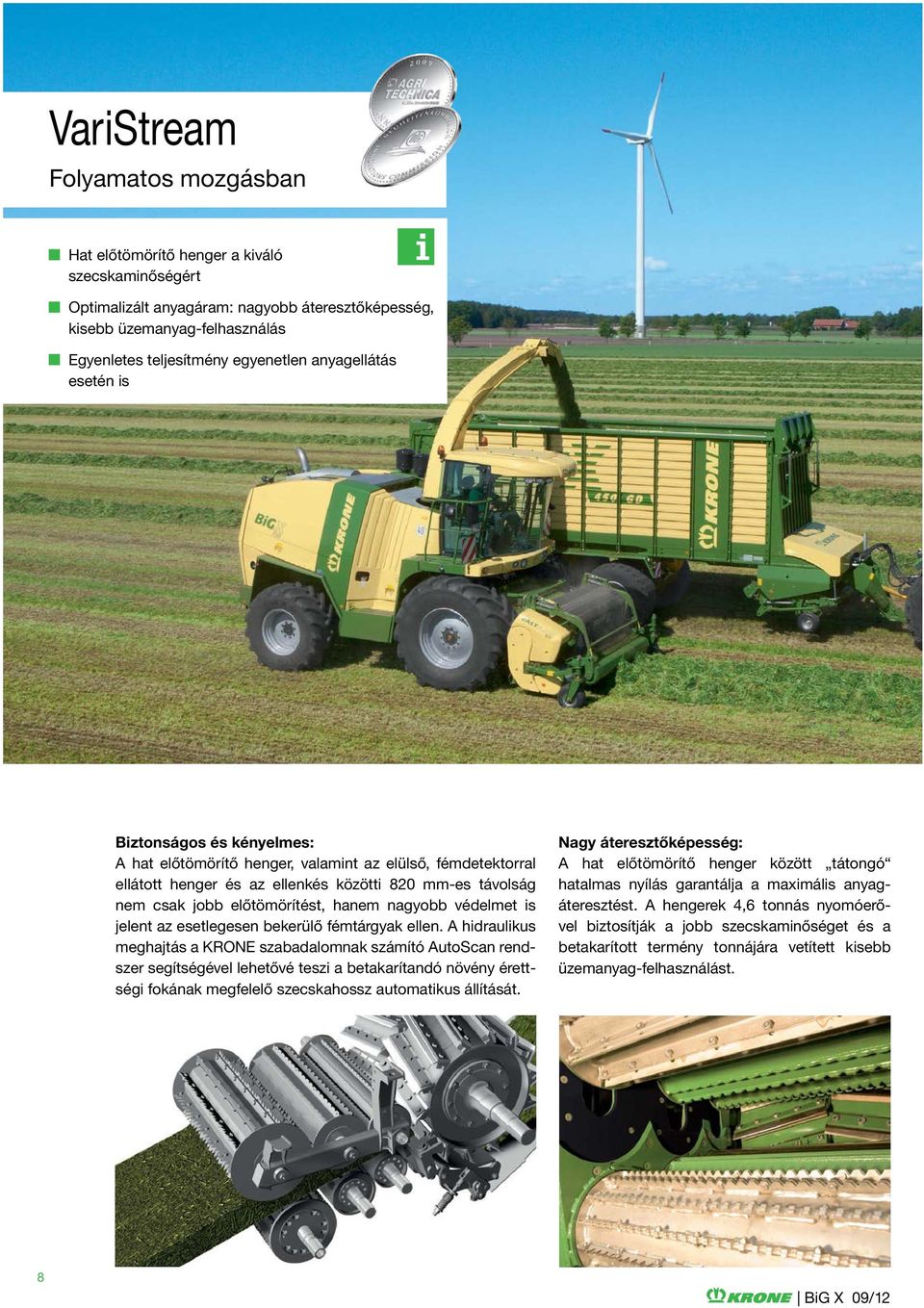

8 VariStream Folyamatos mozgásban Hat előtömörítő henger a kiváló szecskaminőségért Optimalizált anyagáram: nagyobb áteresztőképesség, kisebb üzemanyag-felhasználás Egyenletes teljesítmény egyenetlen anyagellátás esetén is Biztonságos és kényelmes: A hat előtömörítő henger, valamint az elülső, fémdetektorral ellátott henger és az ellenkés közötti 820 mm-es távolság nem csak jobb előtömörítést, hanem nagyobb védelmet is jelent az esetlegesen bekerülő fémtárgyak ellen. A hidraulikus meghajtás a KRONE szabadalomnak számító AutoScan rendszer segítségével lehetővé teszi a betakarítandó növény érettségi fokának megfelelő szecskahossz automatikus állítását. Nagy áteresztőképesség: A hat előtömörítő henger között tátongó hatalmas nyílás garantálja a maximális anyagáteresztést. A hengerek 4,6 tonnás nyomóerővel biztosítják a jobb szecskaminőséget és a betakarított termény tonnájára vetített kisebb üzemanyag-felhasználást. 8 VarioPack BiG X 09/12 10/04

9 VariStream Teljesebb kihasználtság kisebb gázolajfogyasztás mellett Amikor a nagy áteresztés és a kiváló minőség egyaránt fontos, akkor gondosan kiválasztott, megbízható technológiára van szükség. Ennek megteremtéséhez olyan innovatív megoldásokat alkalmaztunk, mint pl. a hat hidraulikus meghajtású behúzóhenger, a nagy, akár 48 késsel felszerelt szecskázódob és a 2009-ben díjazott VariStream anyagáramszabályozás. A szecskázódob alatti és a kidobó ventillátor mögötti rugózott lemez segítségével a VariStream még egyenetlen anyagellátás esetén is gondoskodik az eltömődésmentes, folyamatos munkáról. A szecskázó a határterhelés környékén jobban kihasználható és tonnánként kevesebb üzemanyagot fogyaszt. Kiváló szecskaminőség egyenetlen anyagellátás mellett is: A rugózott doblemez az elülső felén csatlakozik az állókés szárához. A kés és az ellenpenge közötti távolság mindvégig változatlan marad. A szecskaminőség még akkor sem változik, ha a rugós dobfenék az egyenetlen terményellátás miatt kitér. BiG X 09/12 Folyamatos ürítés egyesített sugárban: A kidobó ventillátor rugózott hátlemezének jóvoltából minden körülmények között a lehető legnagyobb dobóteljesítmény áll az Ön rendelkezésére, így pontosan és veszteség nélkül töltheti fel a szállítójárművet. 9

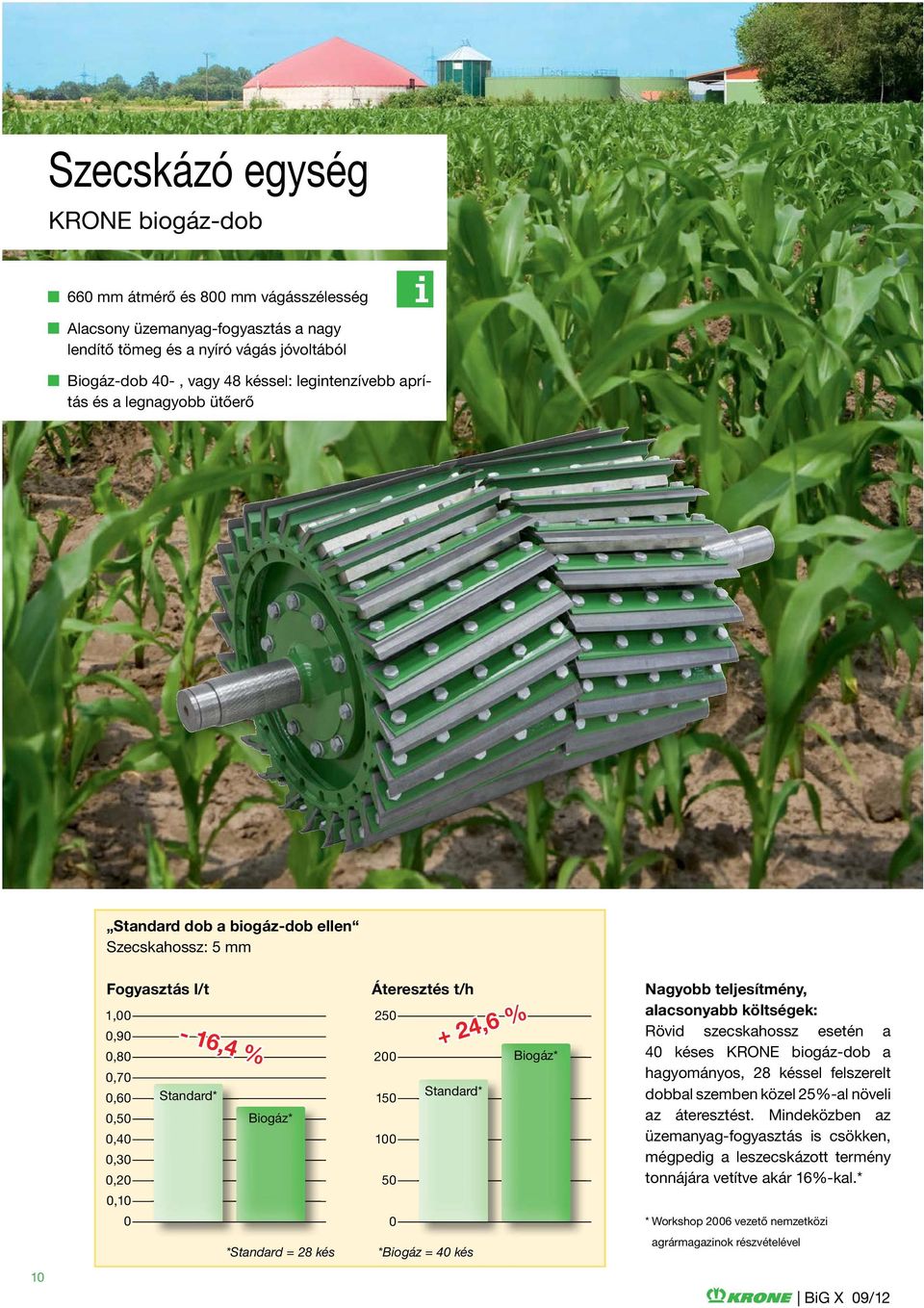

10 Szecskázó egység KRONE biogáz-dob 660 mm átmérő és 800 mm vágásszélesség Alacsony üzemanyag-fogyasztás a nagy lendítő tömeg és a nyíró vágás jóvoltából Biogáz-dob 40-, vagy 48 késsel: legintenzívebb aprítás és a legnagyobb ütőerő Standard dob a biogáz-dob ellen Szecskahossz: 5 mm 10 Fogyasztás l/t 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0, ,4 % Standard* Biogáz* *Standard = 28 kés Áteresztés t/h Standard* *Biogáz = 40 kés + 24,6 % Biogáz* Nagyobb teljesítmény, alacsonyabb költségek: Rövid szecskahossz esetén a 40 késes KRONE biogáz-dob a hagyományos, 28 késsel felszerelt dobbal szemben közel 25%-al növeli az áteresztést. Mindeközben az üzemanyag-fogyasztás is csökken, mégpedig a leszecskázott termény tonnájára vetítve akár 16%-kal.* * Workshop 2006 vezető nemzetközi agrármagazinok részvételével VarioPack BiG X 09/12 10/04

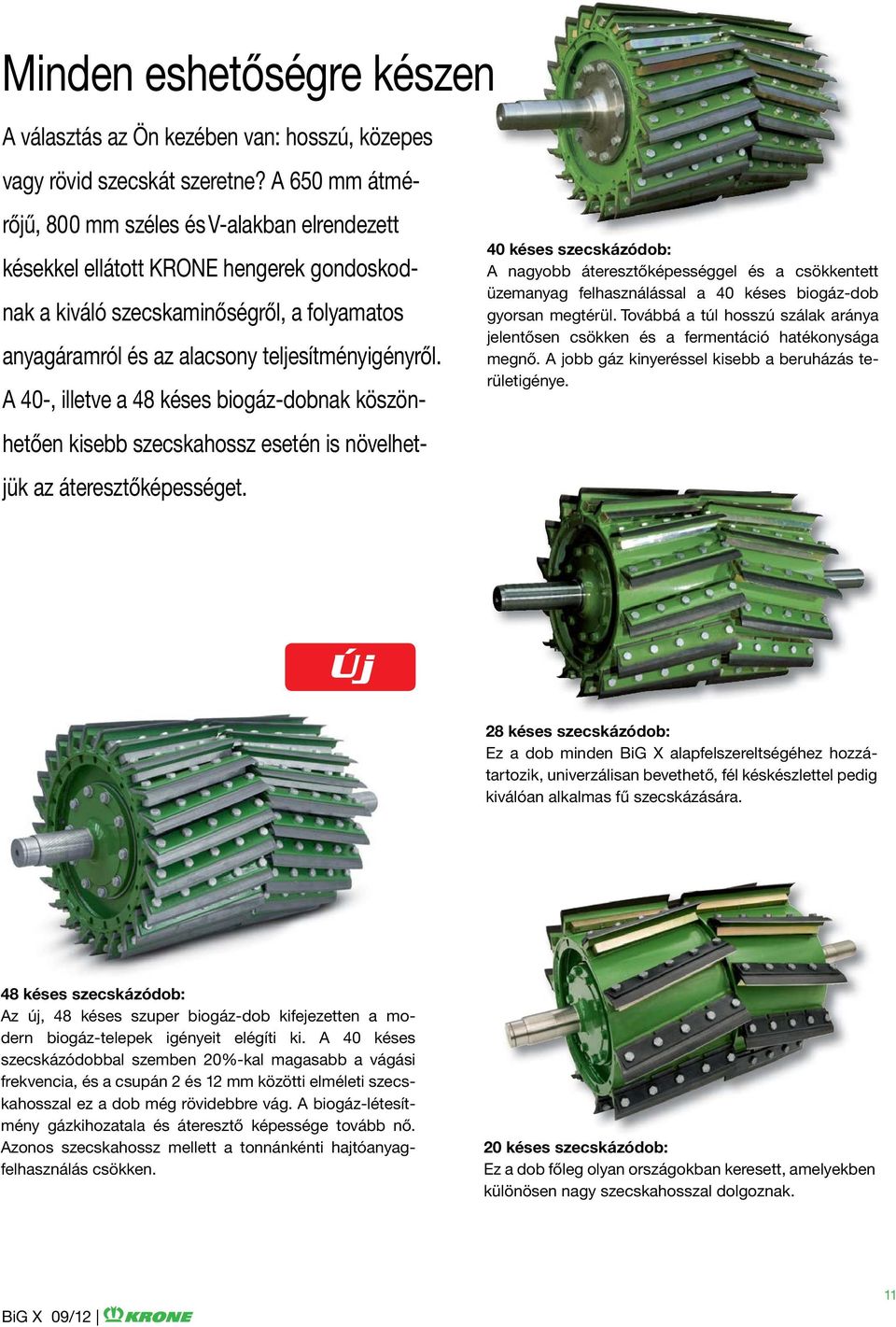

11 Minden eshetőségre készen A választás az Ön kezében van: hosszú, közepes vagy rövid szecskát szeretne? A 650 mm átmérőjű, 800 mm széles és V-alakban elrendezett késekkel ellátott KRONE hengerek gondoskodnak a kiváló szecskaminőségről, a folyamatos anyagáramról és az alacsony teljesítményigényről. A 40-, illetve a 48 késes biogáz-dobnak köszönhetően kisebb szecskahossz esetén is növelhetjük az áteresztőképességet. 40 késes szecskázódob: A nagyobb áteresztőképességgel és a csökkentett üzemanyag felhasználással a 40 késes biogáz-dob gyorsan megtérül. Továbbá a túl hosszú szálak aránya jelentősen csökken és a fermentáció hatékonysága megnő. A jobb gáz kinyeréssel kisebb a beruházás területigénye. Új 28 késes szecskázódob: Ez a dob minden BiG X alapfelszereltségéhez hozzátartozik, univerzálisan bevethető, fél késkészlettel pedig kiválóan alkalmas fű szecskázására. 48 késes szecskázódob: Az új, 48 késes szuper biogáz-dob kifejezetten a modern biogáz-telepek igényeit elégíti ki. A 40 késes szecskázódobbal szemben 20%-kal magasabb a vágási frekvencia, és a csupán 2 és 12 mm közötti elméleti szecskahosszal ez a dob még rövidebbre vág. A biogáz-létesítmény gázkihozatala és áteresztő képessége tovább nő. Azonos szecskahossz mellett a tonnánkénti hajtóanyagfelhasználás csökken. 20 késes szecskázódob: Ez a dob főleg olyan országokban keresett, amelyekben különösen nagy szecskahosszal dolgoznak. BiG X 09/12 11

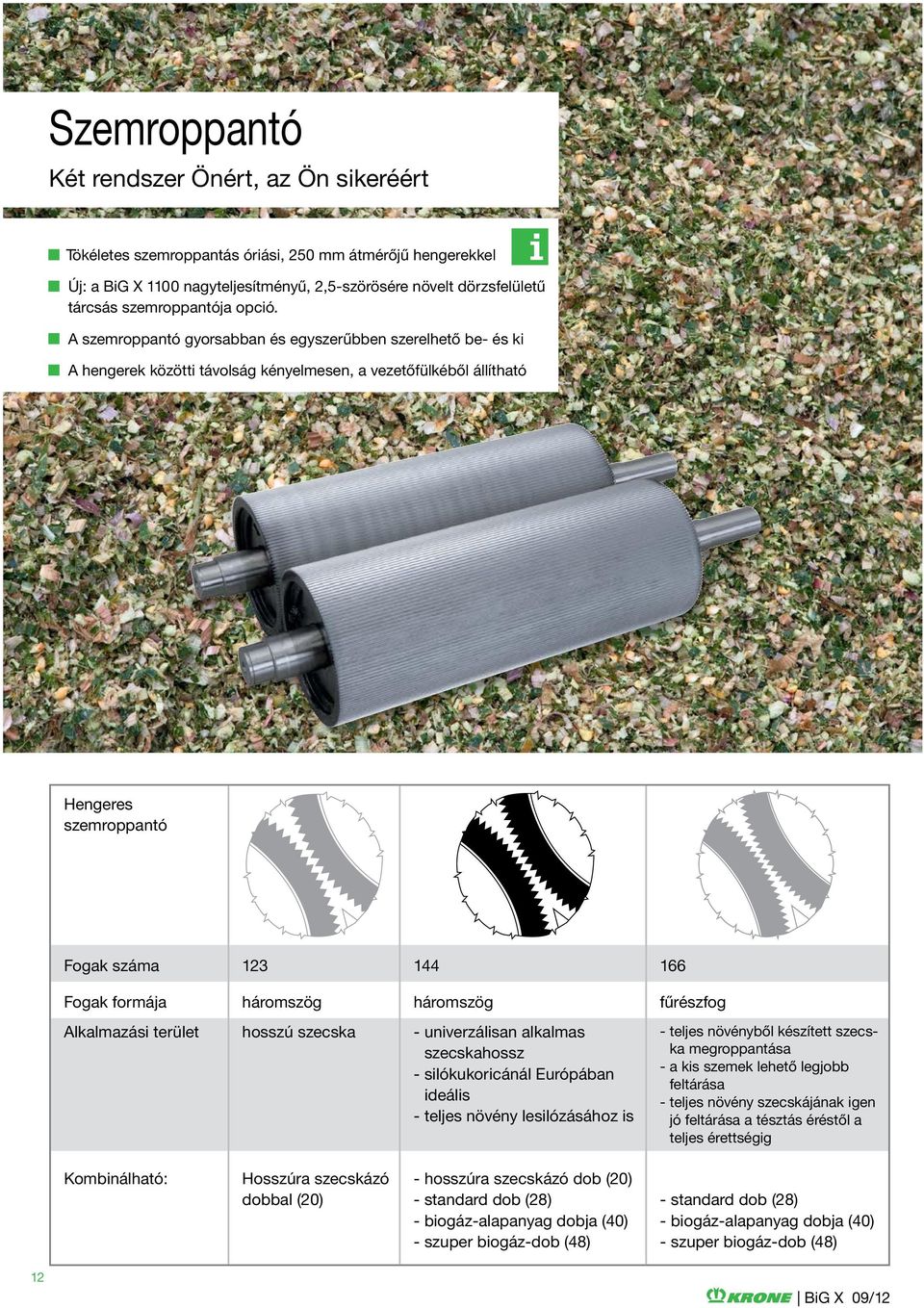

12 Szemroppantó Két rendszer Önért, az Ön sikeréért Tökéletes szemroppantás óriási, 250 mm átmérőjű hengerekkel Új: a BiG X 1100 nagyteljesítményű, 2,5-szörösére növelt dörzsfelületű tárcsás szemroppantója opció. A szemroppantó gyorsabban és egyszerűbben szerelhető be- és ki A hengerek közötti távolság kényelmesen, a vezetőfülkéből állítható Hengeres szemroppantó Fogak száma Fogak formája háromszög háromszög fűrészfog Alkalmazási terület hosszú szecska - univerzálisan alkalmas szecskahossz - silókukoricánál Európában ideális - teljes növény lesilózásához is - teljes növényből készített szecska megroppantása - a kis szemek lehető legjobb feltárása - teljes növény szecskájának igen jó feltárása a tésztás éréstől a teljes érettségig Kombinálható: Hosszúra szecskázó dobbal (20) - hosszúra szecskázó dob (20) - standard dob (28) - biogáz-alapanyag dobja (40) - szuper biogáz-dob (48) - standard dob (28) - biogáz-alapanyag dobja (40) - szuper biogáz-dob (48) 12 VarioPack BiG X 09/12 10/04

13 Igen jól emészthető takarmány A gyakorlat ezt követeli meg. Minden egyes szemet meg kell roppantani, nagy szecskahossz esetén is. A nagy hengerátmérő és az ezzel együtt járó nagy dörzsfelület teszi a csekély teljesítményigényű KRONE-szemroppantókat nagy áteresztőképességűvé, így lehet a terményt a lehető legjobban feltárni. Fogazott standard hengerek: a standard kivitelű szemroppantó dobjai 123, 144 vagy 166 fogúak lehetnek. A nagy, 250 mm átmérőjű hengerek növelt áteresztőképességgel nagyértékű, jól feltárt terményt eredményeznek. Krómozott fogas hengerek: a krómozott szemroppantó hengerek rendkívül tartósak és hosszú élettartamúak. A 250 mm átmérőjű hengerek 123 vagy 144 foggal készülnek. KRONE szemroppantója minden egyes szemet feltár: a 250 mm átmérőjű hengerek a kisebb fogazott hengerekkel összehasonlítva nagyobb dörzsfelületűek, így nagyobb résmérettel működhetnek, nagy áteresztőképességet érnek el csekély hajtóanyag-fogyasztás mellett és a hoszszabb szecskát is remekül feltárják. A hengerek kerületi sebességének különbsége 20%, de teljes növényből készülő szecskánál opcionálisan 30% vagy akár 40% is lehet. Az új tárcsás szemroppantó nagyobb dörzsfelülettel, azonos fordulatszámú hengerekkel működik, és mindenben igazodik a BiG 1100 rendkívüli áteresztőképességéhez. A szemroppantó be- és kiszerelése csupán néhány percet vesz igénybe. Új Tárcsás hengerek: a tárcsás szemroppantó a V-formájú dörzstereknek köszönhetően a standard kivitelű szemroppantóhoz képest 2,5-ször nagyobb dörzsfelületű. Még nagyobb áteresztőképesség érhető el ugyanolyan jó feltáró hatás mellett. A tárcsás hengerek azonos fordulatszámmal járnak, teljesítményigényük így 10%-kal csekélyebb. BiG X 09/12 13

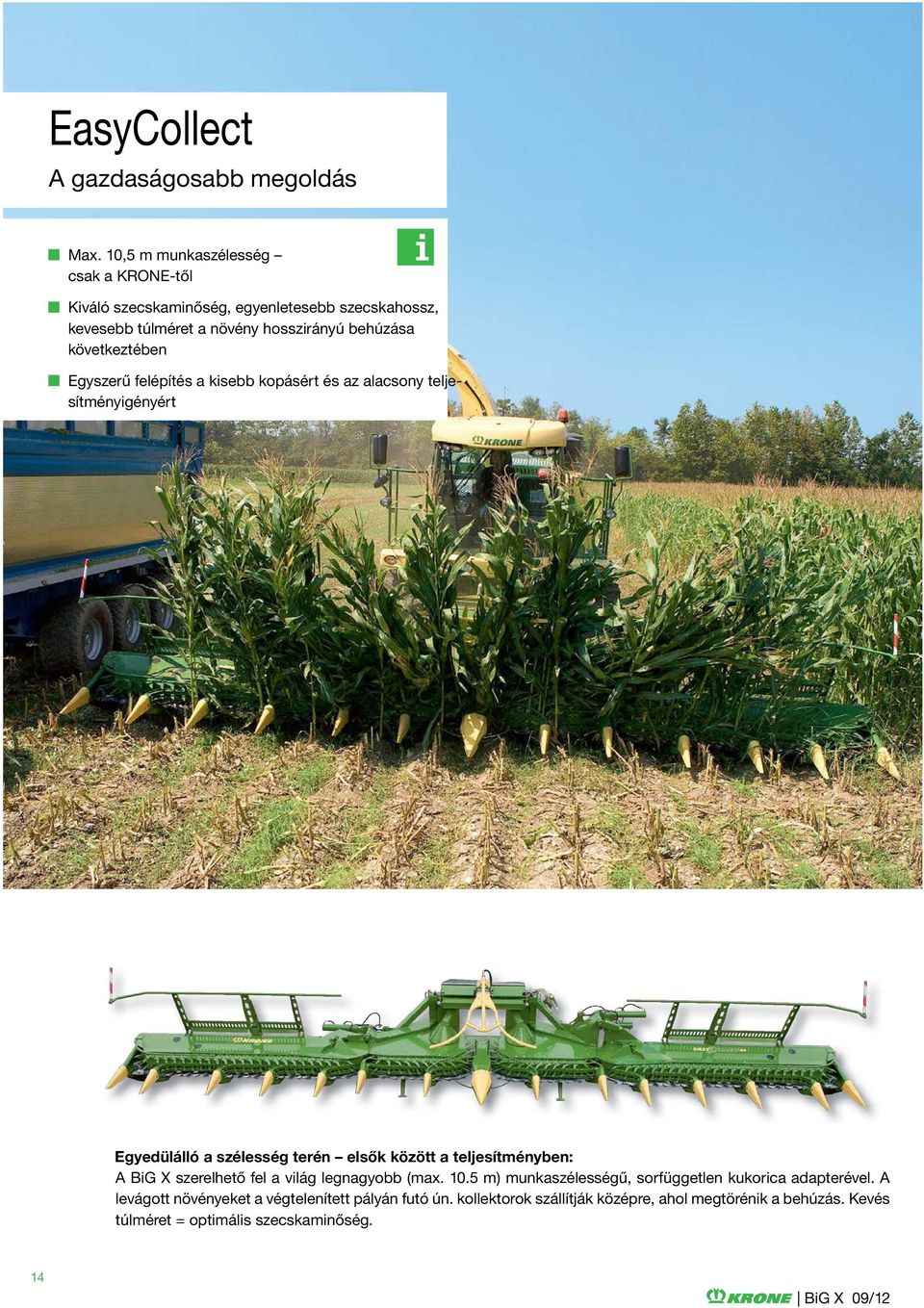

14 EasyCollect A gazdaságosabb megoldás Max. 10,5 m munkaszélesség csak a KRONE-től Kiváló szecskaminőség, egyenletesebb szecskahossz, kevesebb túlméret a növény hosszirányú behúzása következtében Egyszerű felépítés a kisebb kopásért és az alacsony teljesítményigényért Egyedülálló a szélesség terén elsők között a teljesítményben: A BiG X szerelhető fel a világ legnagyobb (max m) munkaszélességű, sorfüggetlen kukorica adapterével. A levágott növényeket a végtelenített pályán futó ún. kollektorok szállítják középre, ahol megtörénik a behúzás. Kevés túlméret = optimális szecskaminőség. 14 VarioPack BiG X 09/12 10/04

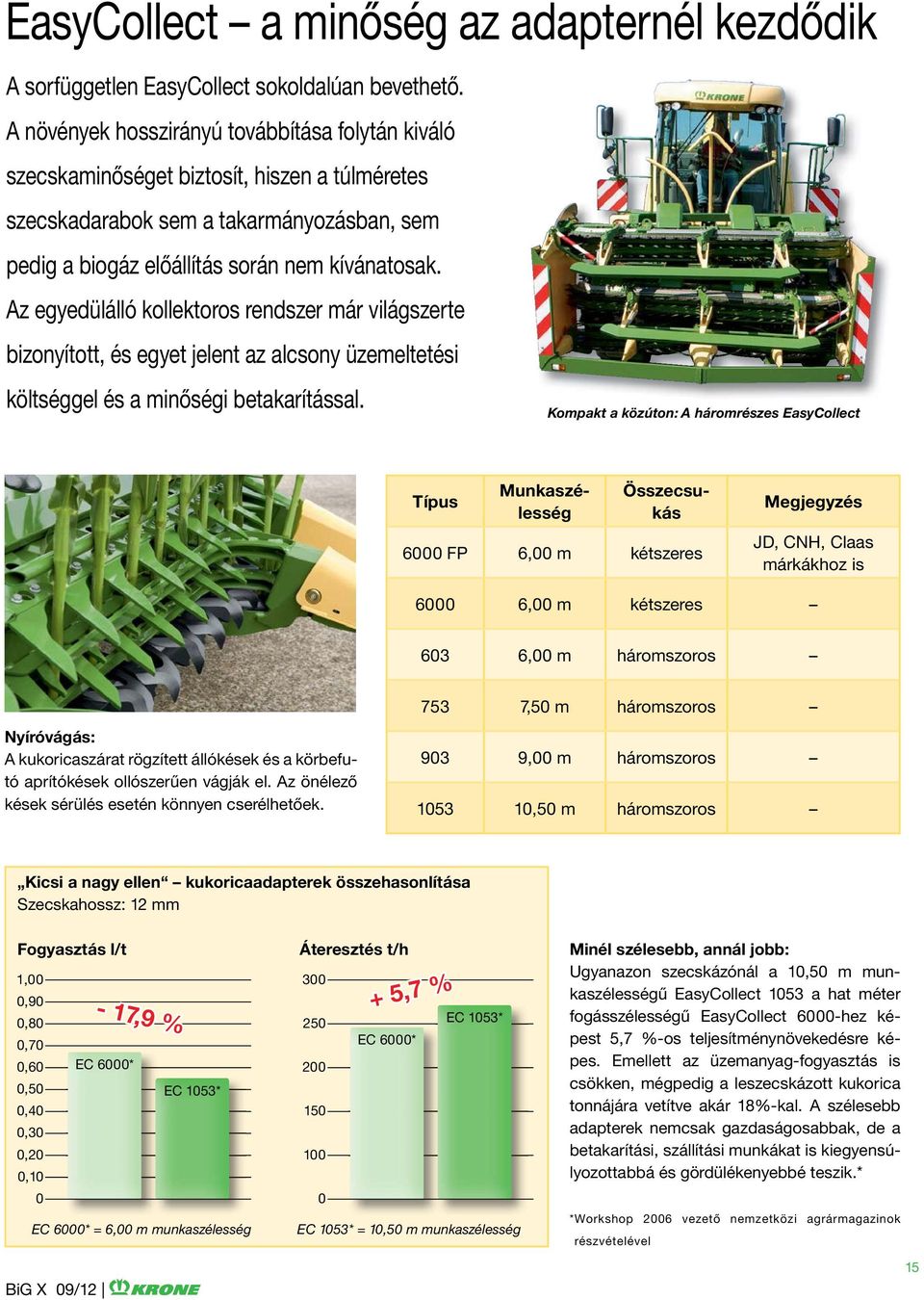

15 EasyCollect a minőség az adapternél kezdődik A sorfüggetlen EasyCollect sokoldalúan bevethető. A növények hosszirányú továbbítása folytán kiváló szecskaminőséget biztosít, hiszen a túlméretes szecskadarabok sem a takarmányozásban, sem pedig a biogáz előállítás során nem kívánatosak. Az egyedülálló kollektoros rendszer már világszerte bizonyított, és egyet jelent az alcsony üzemeltetési költséggel és a minőségi betakarítással. Kompakt a közúton: A háromrészes EasyCollect Típus Munkaszélesség Összecsukás 6000 FP 6,00 m kétszeres Megjegyzés JD, CNH, Claas márkákhoz is ,00 m kétszeres 603 6,00 m háromszoros 753 7,50 m háromszoros Nyíróvágás: A kukoricaszárat rögzített állókések és a körbefutó aprítókések ollószerűen vágják el. Az önélező kések sérülés esetén könnyen cserélhetőek ,00 m háromszoros ,50 m háromszoros Kicsi a nagy ellen kukoricaadapterek összehasonlítása Szecskahossz: 12 mm Fogyasztás l/t 1,00 0,90 0,80 0,70 0,60-17,9 % EC 6000* 0,50 EC 1053* 0,40 0,30 0,20 0,10 0 EC 6000* = 6,00 m munkaszélesség BiG X 09/12 Áteresztés t/h ,7 % EC 6000* EC 1053* EC 1053* = 10,50 m munkaszélesség Minél szélesebb, annál jobb: Ugyanazon szecskázónál a 10,50 m munkaszélességű EasyCollect 1053 a hat méter fogásszélességű EasyCollect 6000-hez képest 5,7 %-os teljesítménynövekedésre képes. Emellett az üzemanyag-fogyasztás is csökken, mégpedig a leszecskázott kukorica tonnájára vetítve akár 18%-kal. A szélesebb adapterek nemcsak gazdaságosabbak, de a betakarítási, szállítási munkákat is kiegyensúlyozottabbá és gördülékenyebbé teszik.* * Workshop 2006 vezető nemzetközi agrármagazinok részvételével 15

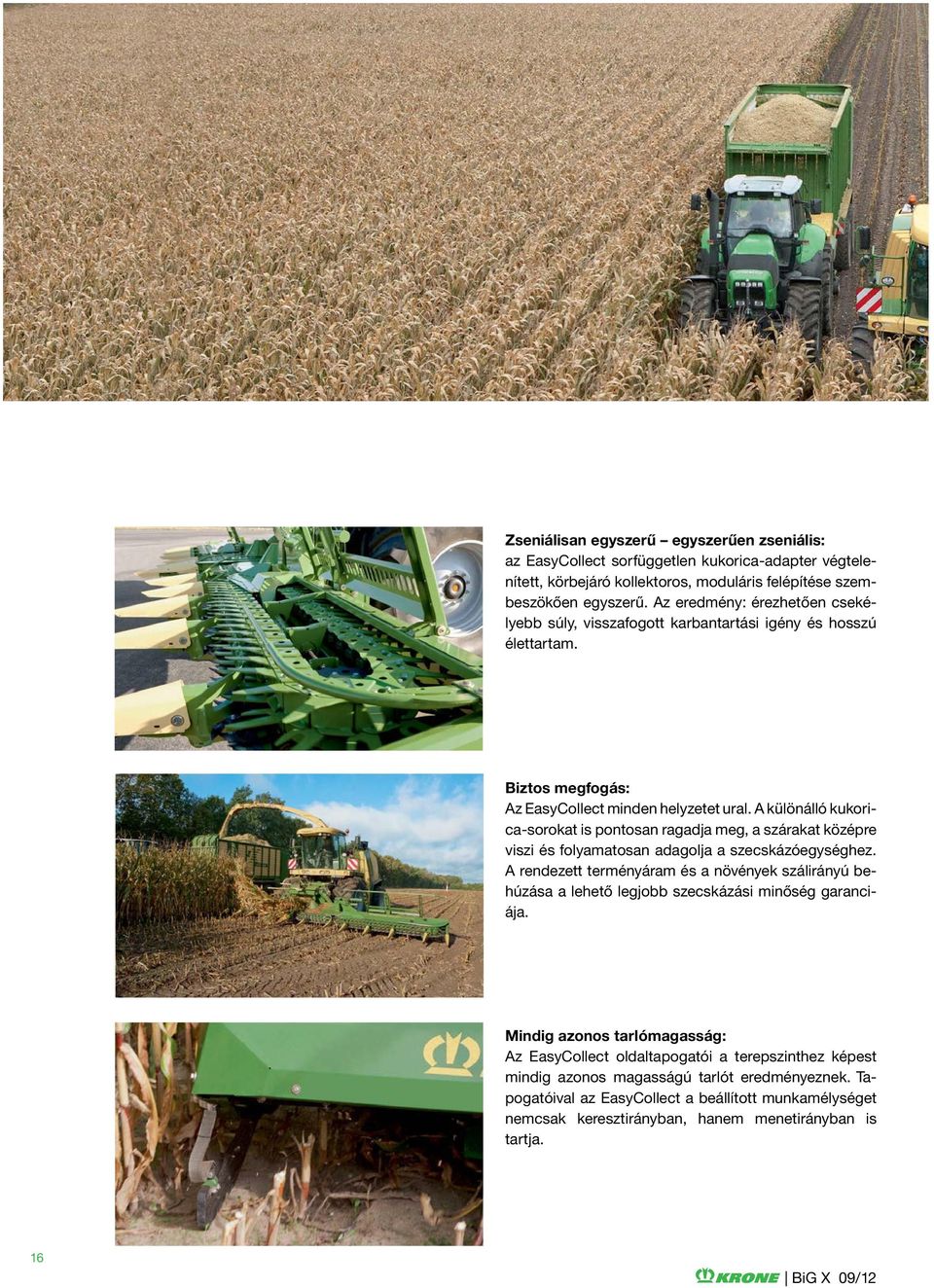

16 Zseniálisan egyszerű egyszerűen zseniális: az EasyCollect sorfüggetlen kukorica-adapter végtelenített, körbejáró kollektoros, moduláris felépítése szembeszökően egyszerű. Az eredmény: érezhetően csekélyebb súly, visszafogott karbantartási igény és hosszú élettartam. Biztos megfogás: Az EasyCollect minden helyzetet ural. A különálló kukorica-sorokat is pontosan ragadja meg, a szárakat középre viszi és folyamatosan adagolja a szecskázóegységhez. A rendezett terményáram és a növények szálirányú behúzása a lehető legjobb szecskázási minőség garanciája. Mindig azonos tarlómagasság: Az EasyCollect oldaltapogatói a terepszinthez képest mindig azonos magasságú tarlót eredményeznek. Tapogatóival az EasyCollect a beállított munkamélységet nemcsak keresztirányban, hanem menetirányban is tartja. 16 BiG X 09/12

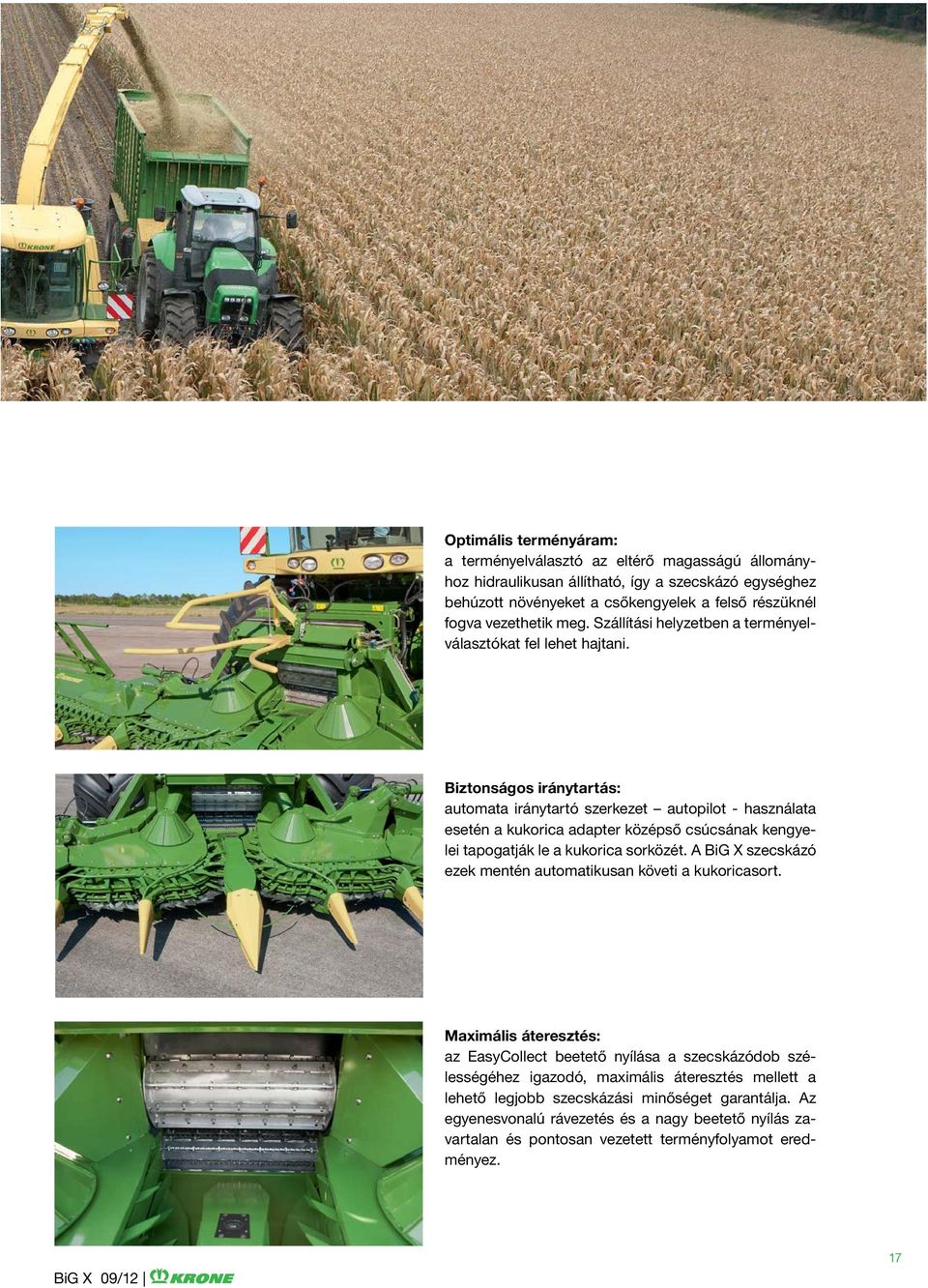

17 Optimális terményáram: a terményelválasztó az eltérő magasságú állományhoz hidraulikusan állítható, így a szecskázó egységhez behúzott növényeket a csőkengyelek a felső részüknél fogva vezethetik meg. Szállítási helyzetben a terményelválasztókat fel lehet hajtani. Biztonságos iránytartás: automata iránytartó szerkezet autopilot - használata esetén a kukorica adapter középső csúcsának kengyelei tapogatják le a kukorica sorközét. A BiG X szecskázó ezek mentén automatikusan követi a kukoricasort. Maximális áteresztés: az EasyCollect beetető nyílása a szecskázódob szélességéhez igazodó, maximális áteresztés mellett a lehető legjobb szecskázási minőséget garantálja. Az egyenesvonalú rávezetés és a nagy beetető nyílás zavartalan és pontosan vezetett terményfolyamot eredményez. BiG X 09/12 17

18 EasyFlow A vezérlés nélküli rendfelszedő Nagyobb teljesítmény, nyugodt futás, kisebb kopás Maximális kényelem: a fordulatszám automatikusan a menetsebességhez igazodik Fokozatmentes fordulatszám illesztés Két munkaszélesség: A 3,00 vagy 3,8 m munkaszélességű, hat sorban, egymástól 55 mm-re elhelyezett ujjakkal rendelkező, vezérlés nélküli KRONE rendfelszedő még gyors haladás és vastag rendek esetén is kifogástalan munkát végez. A BiG X behúzószerkezetének ingakeretes kivitelezése gondoskodik a keresztirányú talajkövetésről és a rend maradéktalan felszedéséről. Az EasyFlow robusztus felépítése még a legnehezebb körülmények között is megállja a helyét, és nagyban hozzájárul a nagyteljesítményű BiG X erejének optimális kihasználásához. Túlterhelés elleni biztosítást nyomaték kuplung végzi. 18 VarioPack BiG X 09/12 10/04

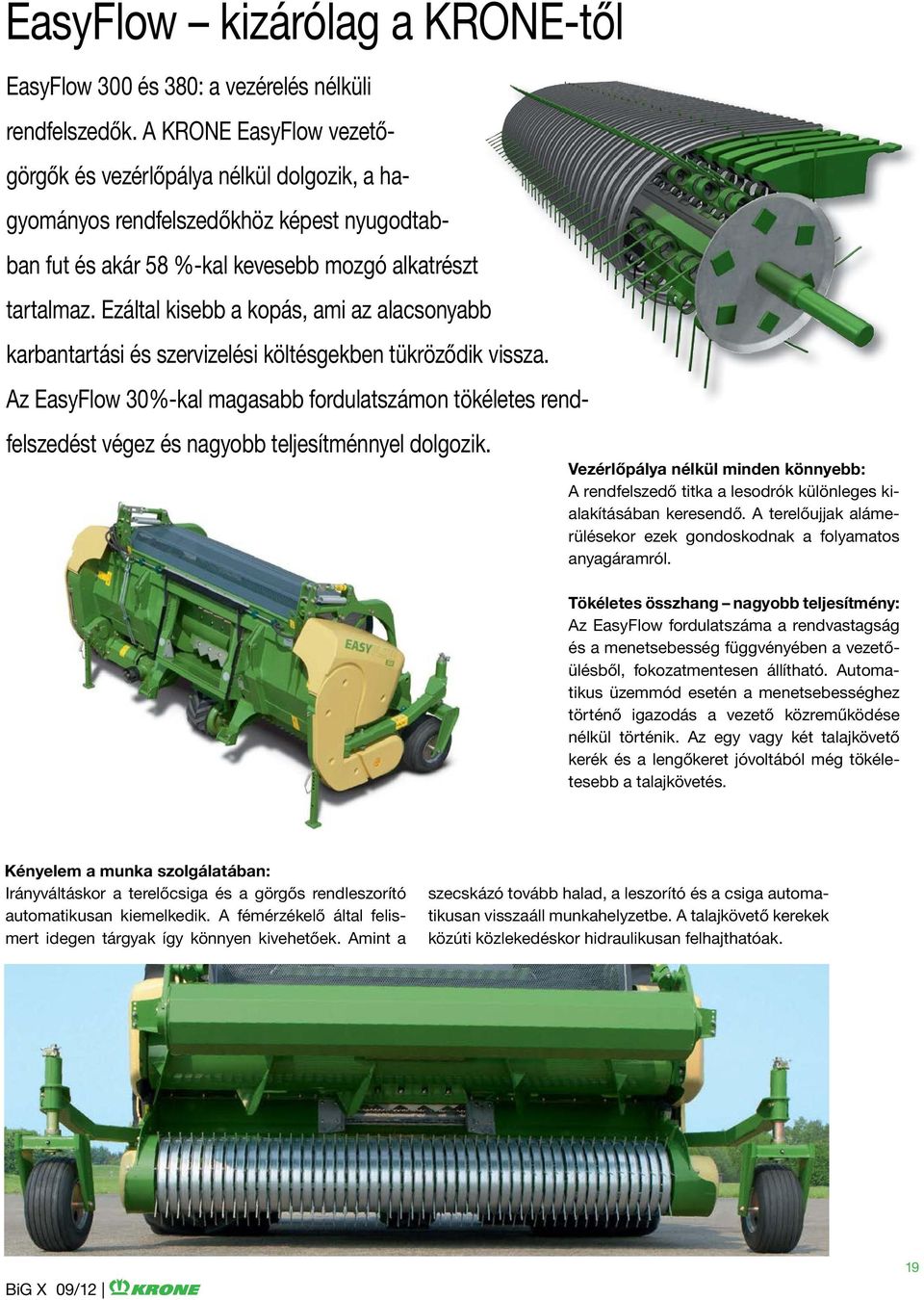

19 EasyFlow kizárólag a KRONE-től EasyFlow 300 és 380: a vezérelés nélküli rendfelszedők. A KRONE EasyFlow vezetőgörgők és vezérlőpálya nélkül dolgozik, a hagyományos rendfelszedőkhöz képest nyugodtabban fut és akár 58 %-kal kevesebb mozgó alkatrészt tartalmaz. Ezáltal kisebb a kopás, ami az alacsonyabb karbantartási és szervizelési költésgekben tükröződik vissza. Az EasyFlow 30%-kal magasabb fordulatszámon tökéletes rendfelszedést végez és nagyobb teljesítménnyel dolgozik. Vezérlőpálya nélkül minden könnyebb: A rendfelszedő titka a lesodrók különleges kialakításában keresendő. A terelőujjak alámerülésekor ezek gondoskodnak a folyamatos anyagáramról. Tökéletes összhang nagyobb teljesítmény: Az EasyFlow fordulatszáma a rendvastagság és a menetsebesség függvényében a vezetőülésből, fokozatmentesen állítható. Automatikus üzemmód esetén a menetsebességhez történő igazodás a vezető közreműködése nélkül történik. Az egy vagy két talajkövető kerék és a lengőkeret jóvoltából még tökéletesebb a talajkövetés. Kényelem a munka szolgálatában: Irányváltáskor a terelőcsiga és a görgős rendleszorító automatikusan kiemelkedik. A fémérzékelő által felismert idegen tárgyak így könnyen kivehetőek. Amint a szecskázó tovább halad, a leszorító és a csiga automatikusan visszaáll munkahelyzetbe. A talajkövető kerekek közúti közlekedéskor hidraulikusan felhajthatóak. BiG X 09/12 19

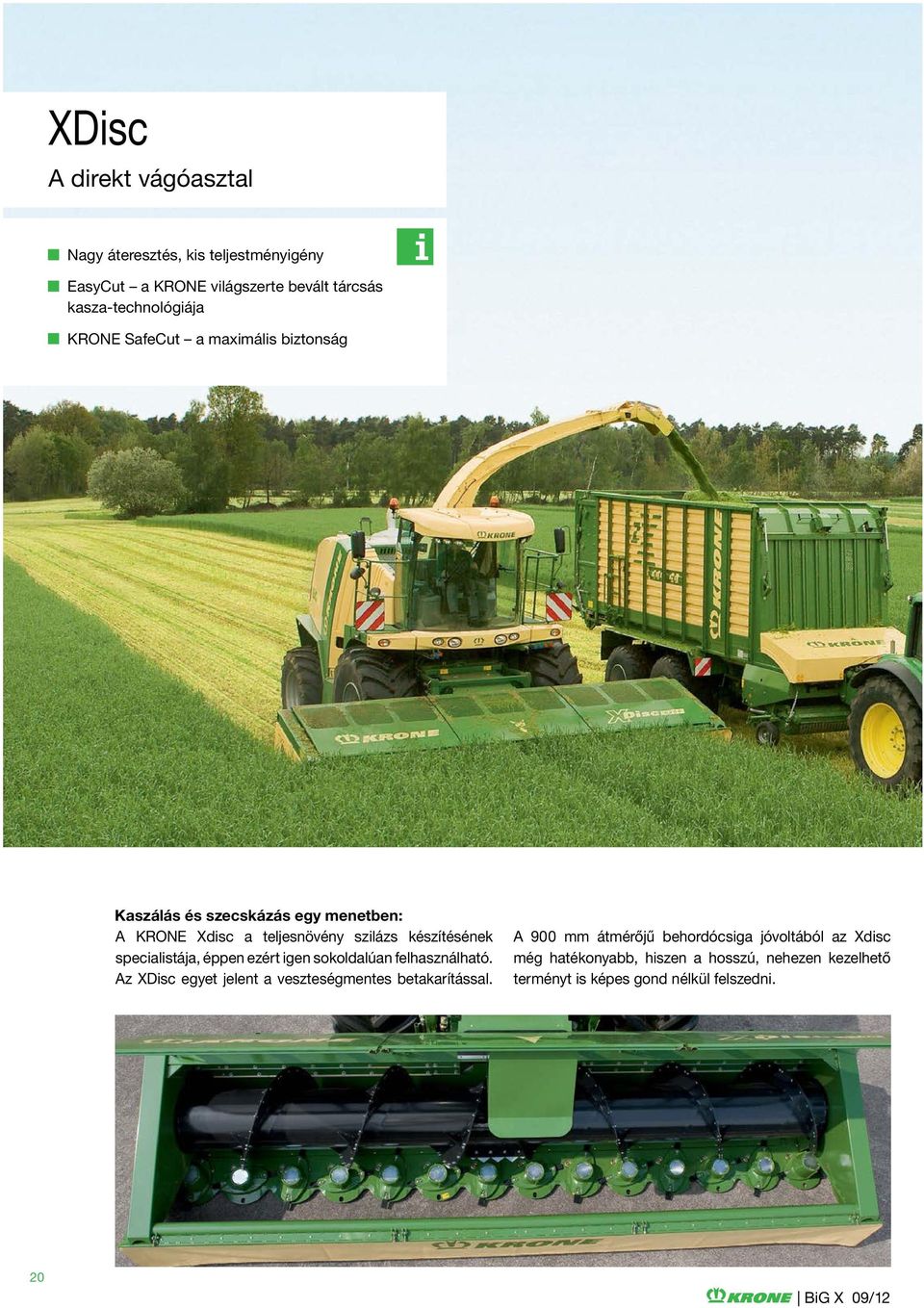

20 XDisc A direkt vágóasztal Nagy áteresztés, kis teljestményigény EasyCut a KRONE világszerte bevált tárcsás kasza-technológiája KRONE SafeCut a maximális biztonság Kaszálás és szecskázás egy menetben: A KRONE Xdisc a teljesnövény szilázs készítésének specialistája, éppen ezért igen sokoldalúan felhasználható. Az XDisc egyet jelent a veszteségmentes betakarítással. A 900 mm átmérőjű behordócsiga jóvoltából az Xdisc még hatékonyabb, hiszen a hosszú, nehezen kezelhető terményt is képes gond nélkül felszedni. 20 VarioPack BiG X 09/12 10/04

21 XDisc: Ezzel Ön is nagyot kaszálhat A teljes növényből készülő szecska mind állati takarmányalapként, mind a bioenergia előállításban egyre nagyobb szerephez jut. A 6,20 m munkaszélességű XDisc egy menetben elvégzi a kaszálást és a szecskázást. Az XDisc 6200 egy nagy teljesítményű, veszteségmentes és kiváló minőségű szecskát előállító kasza km/h vonulási sebesség: Szállításkor az XDisc gyorsan és egyszerűen felrakható a speciálisan e célra kifejlesztett szállítókocsira, ami az integrált fékrendszer jóvoltából maximális biztonsággal használható. 2. SafeCut Inside kizárólag a KRONE-től: Egyedülálló védelem a vágótárcsáknak és azok meghajtásának az idegen tárgyak ellen. Rövid idejű túlterhelés esetén eltörik a meghajtó fogaskerék tengelyében a csapszeg, így a késtartó a fogaskerék tengelyén felfelé fordulva kiemelkedik a pengék síkjából, miközben a hajtása megszűnik. Ezzel szomszédos vágótárcsával való összeütközés elkerülhető. 3. Egyenletes vágás, kényelem és biztonság: A nagy homlokkerekes hajtásokkal ellátott hegesztett kaszagerendely rendkívül robusztus benyomást kelt és nyugodtan jár. A gyorskapcsolós megoldás révén a késcsere gyorsan és könnyen elvégezhető. A kések pályái jelentősen átfedik egymást, így az Xdisc tökéletesen egyenletes vágásképet hagy maga után Nagy áteresztés: A 900 mm átmérővel rendelkező, lengő felfüggesztésű, változtatható mozgásirányú, nagyteljesítményű behordócsiga még tömeges és hosszúszálú termény esetén is zavarmentesen dolgozik. A csiga menetét cserélhető Hardox-lemezekkel látták el. BiG X 09/12 21

22 Még több BiG X A gép még jobb kihasználtságáról és a gépkezelő ésszerű tehermentesítéséről a KRONE ICAN gondoskodik. Szélsőséges körülmények között az ICAN maximális biztonságot nyújt és lehetővé teszi a terményre vonatkozó lényeges adatok elkészítését. AutoScan: Automatikus szecskahossz-állítás a kukorica érettségi fokának függvényében. A kukoricaadapter közepén elhelyezett fotooptikus cella érzékeli a kukorica érettségét, és gondoskodik a szecskahossz automatikusan beállításáról. A jobb anyagszerkezet és kevesebb silólé keletkezése érdekében a gép a zöld kukoricát hosszabb szecskákra aprítja, míg a száraz kukoricából rövid szecskadarabok keletkeznek, amelyek így a silótérben jobban tömöríthetőek. Az AutoScan megkönnyíti a vezető munkáját és segít az üzemanyag-takarékos üzemeltetésben, hiszen a növényeket nem a lehető legrövidebbre, hanem csak a szükséges mértékben aprítja. Az AutoScan nem egy költséges kiegészítő, hanem az alapfelszereltség része. 22 ConstantPower: Automatikus határterhelés-szabályozás A ConstantPower a motor terhelésétől függően szabályozza a járvaszecskázó haladási sebességét. A kívánt kihasználtság kiválasztása gombnyomással végezhető el. A menetsebesség teljesen önműködően igazodik a növényállományhoz és a váltakozó terméshozamokhoz. Ez az alapfelszereltséghez tartozó funkció nagyban megkönnyíti a gépkezelő munkáját, illetve még maximális teljesítmény mellett is biztosítja az alacsony üzemanyagfogyasztást. Az AutoScan rendszerrel karöltve jobb szecskaminőség mellett még jelentősebb teljesítménynövekedés érhető el. BiG X 09/12

23 RockProtect: Kővédelmi rendszer A hat előtömörítő henger erőteljesen, de egyúttal kíméletesen dolgozik. A RockProtect optimális védelmet biztosít a kövek által okozott károk ellen. Amint a rendszer követ érzékel, a másodperc töredéke alatt automatikusan leállítja az előtömörítő hengereket. A biztonság záloga az Ön kezében van: a RockProtect érzékenysége egyénileg szabályozható. CropControl: Hozammérő rendszer Optimális hozamfeltérképezés KRONE módra. A CropControl segítségével egy gombnyomással gyorsan és pontosan kiszámítható az egyes táblák hozama. A munka végeztével az egyes táblákra, illetve egybefüggő területekre vonatkozó hozamértékek könnyűszerrel kinyomtathatóak. A CropControl segítségével hiánytalan hozamtérképet készíthet az Ön által betakarított területekről. ForageCam: rakodásellenőrző rádiós kamera Az opcionálisan a kifúvó toronyra szerelt videókamera képe rádióhullámok közvetítésével jut át a szecskázó és a mellette haladó szállítójárművek képernyőire. A rakodást közvetítő rádiós kamera a nagy szállítójárművek teljes feltöltését könnyíti meg és tehermentesíti a vezetőt is. A rendszer tetszőleges számú vevőegységgel bővíthető, így egy szecskázó géplánc összes szállítójárműve használhatja. BiG X 09/12 23

24 ISOBUS automata kormányrendszer Mindig teljes munkaszélességben A BiG X kívánságra gyárilag felkészíthető különböző gyártók ISOBUS-rendszerű automata kormányberendezéseinek fogadására. A már meglevő kormányberendezések Plug & Play csatlakoztasd és használd - elv szerinti használata egyértelmű előny. Egy ilyen rendszer néhány percen belül beszerelhető és a BiG X ettől kezdve már a nagy értékű automatikus kormányzással használható. A vezető a kormányautomatikát menetközben bármikor aktiválhatja a KRONE multifunkcionális kar segítségével. Egyetlen gombnyomással a BiG X már magától követi a megadott irányt. Az automatikus kormányzás tehermentesíti a vezetőt, és még szórvavetett állományban is nő a területteljesítmény és a hatékonyság. 24 BiG X 11/11

25 NIR terménynedvesség mérés Pontos adatfelvétel A NIR infravörös spektroszkópia elve szerint működő érzékelő pontos adatokat szolgáltat a termény mindenkori nedvességtartalmáról. Az így begyűjtött adatok a betakarított területet is regisztráló tárhelyen megőrződnek. A kopásálló anyaggal védett érzékelő bármely terménynél használható. A termény nedvességét a BiG X kifúvó tornyában mérik. A mérési pontban is állandó intenzitású terményáram a pontos adatfelvétel garanciája. Az érzékelő könnyen beszerelhető, sérülés ellen biztonságos borítás védi. BiG X 11/11 25

26 BiG X Műszaki adatok BiG X 700 BiG X 850 BiG X 1100 Motortípus MAN V8 D 2868 MAN V12 D 2862 MAN V12 D 2862 Hengerszám Lökettérfogat l 16,16 24,24 24,24 Névleges motorteljesítmény (ECE R120) kw / LE 570 / / / Max. szecskázó teljesítmény X Power üzemben kw / LE 492 / / / Max. szecskázó teljesítmény Eco Power üzemben kw / LE 374 / / / 638 Üzemanyagtartály/kiegészítő tartály térfogata 960 / 330 Hajtómű Típus Hidrosztatikus fokozatmentes hajtás kerékmotorokkal Sebesség munkamenetben km / h 0-22 Sebesség szállítási üzemben km / h 0-40 Összkerékhajtás és differenciálzár Standard Tengelyek Hátsó tengely befordulási szöge fok 53 Rugózott hátsó tengely Standard-hidraulikus Meghajtás Adapterek Független, fokozatmentes Előtömörítő hengerek Független, fokozatmentes Előtömörítő hengerek Előtömörítő hengerek nyílása tölcséres Szervízhelyzet gyorscsatlakozó (felszerelt adapternél is) Hengerek száma/fémérzékelő/mágnesek száma 6 / Standard / 6 Fémérzékelő és állókés távolsága mm 820 Nyomóerő/hengernyílás térfogata kg / l / 158 Szecskahossz-állítás Fokozatmentesen a vezetőfülkéből (0,2 mm-es lépésekben) Szecskázódob Szecskázódob szélesség/átmérő mm 800 / 660 Késelrendezés V-alakban, az ellenpengéhez képest 11 -ban Késszám 20, 28, 40, 48 Szecskahossz tartományok 5-29 / 4-21 / 2,5-15 / 2-12 SVágások száma /min / / / Fokozatmentes doblemez állítás/rugózott doblemez Szemroppantó / / / Standard / Standard 123 fog: Standard profil/krómozott fűrészfog profil opció/opció / / / fog: Standard profil/krómozott fűrészfog profil opció/opció 166 fog: fűrészfog profil/fogak távolsága opció Sebességkülönbség % 20 Távolságállítás a vezetőfülkéből és központi kenés Standard Hengerátmérő/hengerek távolsága mm 250 / 0,5-10 Tárcsás szemroppantó opció A közölt ábrák, méretek és tömegek nem feltétlenül egyeznek meg a szériafelszereltséggel és nem kötelező érvényűek a gyártóra nézve. 26 BiG X 09/12

27 BiG X 700 BiG X 850 BiG X 1100 Gyorsítódob Átmérő/szélesség /szórólapátok száma 560 / 660 / 8 Lapátok elhelyezése Centrikus, V-alakú Fordulatszám 1 / min Hátfal fokozatmentes beállítása / rugózott hátfal Standard / Standard Kifúvótorony Fordulási szög fok 210 Átürítési magasság mm Keresztmetszet mm 340 x 230 Automatikus tükörfunkció / parkolóállás Standard Fokozatmentes fordulási sebesség Standard A forgás hajtása Hajtómű Kopólemezek a kifúvótorony teljes hosszában Standard Karbantartás Központi zsírzás és légsűrítő Standard Öndiagnózis a vezérlőterminállal Standard Vezetőfülke Légrugós ülés és utasülés Standard Klímaautomatika mobil hűtődobozzal Standard Ablaktörlő és oldalablak törlő Standard Méretek Hosszúság/Szélesség* /Magasság* mm / / Alapgép tömege (adapter nélkül)** cca. kg Tömegeloszlás EasyFlow 3001 rendfelszedővel F / H % Tömegeloszlás EasyCollect 903 esetén (9,00 m A.B) F / H % Abroncsozás*** Első tengely Standard**** Opció Opció Opció Opció Opció Opció 650 / 75 R / 75 R / 70 R / 65 R / 60 R / 70 R / 60 R 38 Hátsó tengely Standard**** Opció Opció 540 / 60 R / 70 R / 60 R 30 Adapterek EasyFlow: rendfelszedő mm EasyCollect: sorfüggetlen adapter mm / / / / / / Robotpilóta és aktív talajkövetés az Easy Collect mellé Opció X-Disc: Direkt vágóasztal mm * Abroncsozás függvényében ** Felszereltség függvényében *** szabadon nem variálható **** Korlátozott alkalmazás, az adapter függvényében BiG X 09/12 27
