1 BiG X 480 / 580 Precíziós önjáró silózó

2 BiG X 480 / BiG X 580 Az új középkategóriájú silózók BiG X LE motorteljesítménnyel BiG X PS motorteljesítménnyel A 6 előtömörítő hengerrel igen jó előtömörítés és kiváló szecskaminőség érhető el A motorteljesítményhez igazodó terményáram: kiváló szecskaminőség jól illeszkedő szecskázódobokkal (szélességük 630 mm, Ø 660 mm) KRONE VariStream folyamatos terményárammal: a dobház alja is rugózó a kifúvótorony terménygyorsítójának hátfala is rugózó 40-késes biogáz-dob és tárcsás szemroppantó opcionálisan BiG X 580 és 480 kívánságra összkerékhajtás nélkül is 40 km/h Bosch-Rexroth kerékagy-motorok beállítható kerékcsúszás elleni szabályzással Az egyes kerekek független kerékfelfüggesztése a lehető legjobb fordulékonyság és vezetési kényelem érdekében Közúton kompakt: 3,00 m járműszélesség az első tengelyen 710/70 R 42 gumiabroncsozással 2 BiG X 480/580 07/14

3 BiG X 480 és BiG X 580 Meggyőző szecskaminőség, kiváló teljesítőképesség, jól kezelhető, komfortos Vezetőfülke 4 Hajtáskoncepció 6 Terményáram 8 Szecskázódob 10 Szemroppantó 12 Rendfelszedő 14 Kukorica adapter 16 Járószerkezet 20 Komfort 22 A vezetőt segítő rendszerek 24 Műszaki adatok 26 BiG X 480/580 07/14 3

4 A vezetőfülke Kényelem felsőfokon Nagyon tágas és igen csendes Magasszintű kezelési kényelem Kiváló körkörös kilátás Szélesebb, csendesebb és világosabb A keskeny oszlopokkal határolt, széles vezetőfülke tágas teret és igen jó kilátást nyújt a nagy munkaszélességű adapterekre. Kettős padozata csökkenti a munkahelyi zajképződést. A munkatér tökéletes bevilágítását 16 (H9) fényszóró garantálja. LED fényszórók opcionálisan kaphatók. Minden átlátható A keskeny oszlopoknak és a magasra nyúló oldalablakoknak köszönhetően a vezető a kifúvó tornyot még 6,00 m rakodási magasság esetén is tökéletesen látja. A szállító járművek így biztonságosan és hatékonyan rakodhatók meg. 4 BiG X 480/580 07/14

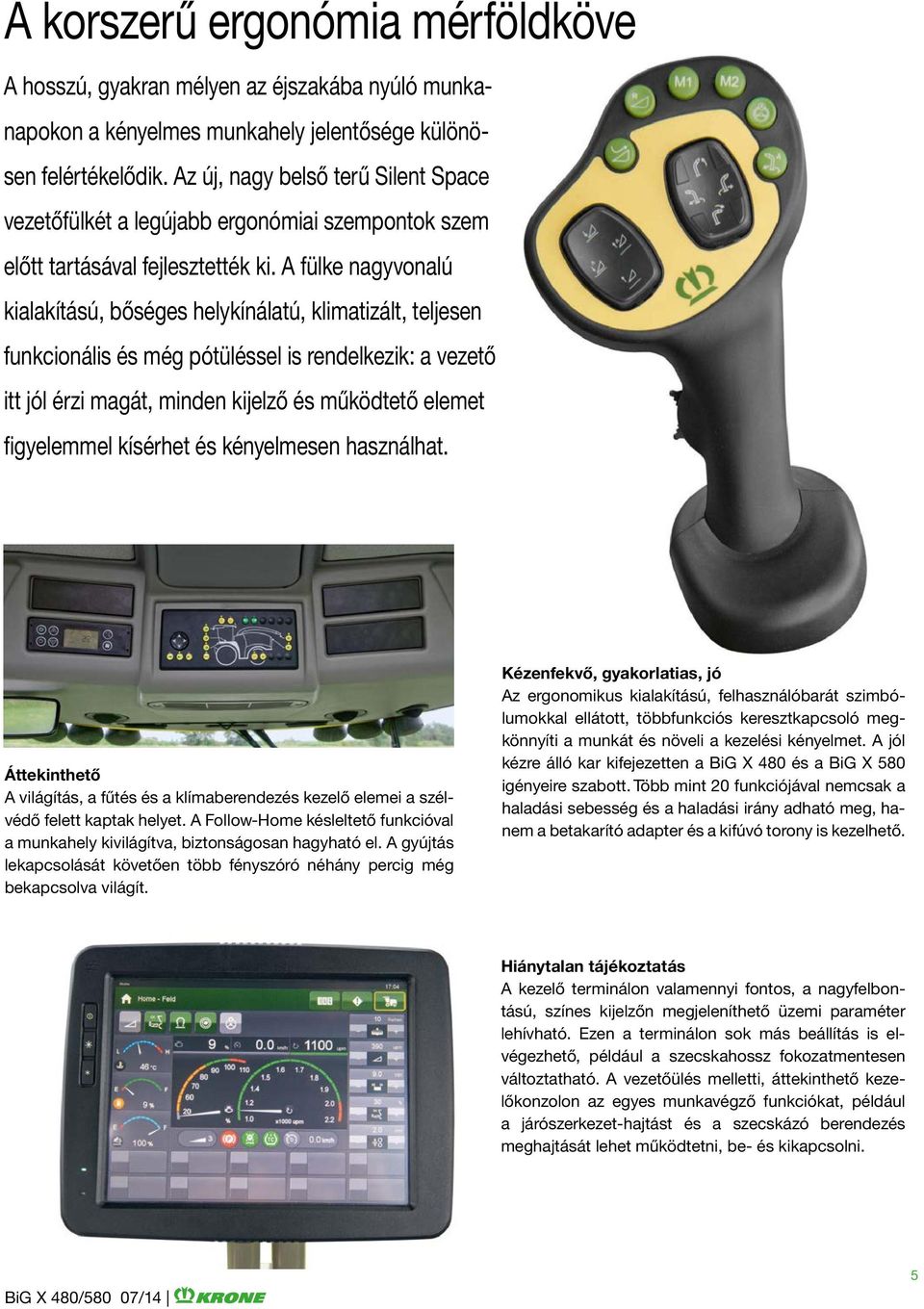

5 A korszerű ergonómia mérföldköve A hosszú, gyakran mélyen az éjszakába nyúló munkanapokon a kényelmes munkahely jelentősége különösen felértékelődik. Az új, nagy belső terű Silent Space vezetőfülkét a legújabb ergonómiai szempontok szem előtt tartásával fejlesztették ki. A fülke nagyvonalú kialakítású, bőséges helykínálatú, klimatizált, teljesen funkcionális és még pótüléssel is rendelkezik: a vezető itt jól érzi magát, minden kijelző és működtető elemet figyelemmel kísérhet és kényelmesen használhat. Áttekinthető A világítás, a fűtés és a klímaberendezés kezelő elemei a szélvédő felett kaptak helyet. A Follow-Home késleltető funkcióval a munkahely kivilágítva, biztonságosan hagyható el. A gyújtás lekapcsolását követően több fényszóró néhány percig még bekapcsolva világít. Kézenfekvő, gyakorlatias, jó Az ergonomikus kialakítású, felhasználóbarát szimbólumokkal ellátott, többfunkciós keresztkapcsoló megkönnyíti a munkát és növeli a kezelési kényelmet. A jól kézre álló kar kifejezetten a BiG X 480 és a BiG X 580 igényeire szabott. Több mint 20 funkciójával nemcsak a haladási sebesség és a haladási irány adható meg, hanem a betakarító adapter és a kifúvó torony is kezelhető. Hiánytalan tájékoztatás A kezelő terminálon valamennyi fontos, a nagyfelbontású, színes kijelzőn megjeleníthető üzemi paraméter lehívható. Ezen a terminálon sok más beállítás is elvégezhető, például a szecskahossz fokozatmentesen változtatható. A vezetőülés melletti, áttekinthető kezelőkonzolon az egyes munkavégző funkciókat, például a járószerkezet-hajtást és a szecskázó berendezés meghajtását lehet működtetni, be- és kikapcsolni. BiG X 480/580 07/14 5

6 A hajtáskoncepció Teljesítőképes és takarékos 6-hengeres, soros elrendezésű MTU-motor Eleget tesz a Tier 4 final / Stage IV kipufogógáz-tisztasági szabványnak A maximális motorteljesítmény 489 vagy 585 LE Rendkívüli gazdaságosság, nyugodt járás Korszerű MTU-motorok A keresztben beépített motorok optimális súlyeloszlást eredményeznek. A terményáramot kezelő munkavégző elemek közvetlen erőátvitellel történő meghajtása a magasszintű gazdaságosság garanciája. A Common Rail befecskendezéssel működő, soros MTU-motorok rendkívül hatékonyak. Modell BiG X 480 BiG X 580 Motor MTU MTU Kivitel / hengerek száma soros / 6 soros / 6 Lökettérfogat, liter 12,8 15,6 Maximális motorteljesítmény kw / LE (97/68/EC) 360 / / 585 Tartós teljesítmény szecskázáskor kw / LE 335 / / BiG X 480/580 07/14

7 Közvetlen meghajtás teljes erővel A keresztben beépített motor többszörös ékszíjon keresztül, közvetlenül hajtja meg a hidrosztatikus járószerkezet szivattyúját, a szecskázódobot, a kifúvó torony gyorsítódobját, valamint a betakarító adapter és a beetető rendszer hidraulikaszivattyúit. A motorról külön hajtást leágaztató hajtóműre nincs szükség. A terményáramot befolyásoló valamennyi egység az ékszíjfeszítésen keresztül kapcsolható be. Járószerkezet-hajtás A járószerkezet hidraulikaszivattyúját a motor ékszíjtárcsájáról meghajtott 5-bordás többszörös ékszíj hajtja meg. A motor beindításával a járószerkezet külön hajtása is működésbe lép. Ez a meghajtás megbízható és garantálja a lehető legmagasabb fokozatú biztonságot. BiG X 480/580 07/14 A terményáramot kezelő egységek meghajtása A terményáram irányításában, feldolgozásában résztvevő egységek meghajtása 6-bordás többszörös ékszíjjal történik. A munkavégző adaptert és a beetető egységet meghajtó hidraulikaszivattyúk a gép középrészében foglalnak helyet, és ezek a terményáramot kezelő egységektől függetlenül kapcsolhatók. Ez az elrendezés teszi lehetővé a beetető rendszer és az adapter forgásirányának megfordítását álló szecskázódob mellett. 7

8 VariStream Folyamatos terményáram A lehető legjobb szecskaminőség 6 előtömörítő hengerrel Megnövelt áteresztőképesség, csekélyebb gázolaj-fogyasztás a terményáram optimalizálásával Egyenletes teljesítmény szabálytalanul változó terményáram esetén is AutoStop blokkolásgátló rendszer: terménytorlódás nélküli szecskázás Biztonságos és kényelmes A hat előtömörítő henger, valamint az első, fémdetektorral ellátott henger és az ellenpenge közötti 820 mm távolság erősebb előtömörítést eredményez és fokozott biztonságot nyújt fémes idegen testekkel szemben. A hidraulikus hajtás lehetővé teszi a KRONE AutoScan rendszerrel a szecskahossznak a termény érettségi állapotától függő, automatikus állítását. Ha kezdődő eltömődés miatt a motor fordulatszáma min -1 alá csökken, akkor a beetetés és az adapter hajtása továbbforgó szecskázódobbal automatikusan leáll. A visszaforgatás és a termény esetleges, sok kézimunkát igénylő eltávolítása feleslegessé válik. Növelt áteresztés A hat előtömörítő henger közötti rendkívül nagy nyílás a fokozott áteresztőképesség garanciája. Erős nyomással gondoskodik ez a hat henger a szecska jobb minőségéről és az egy tonna terményre jutó csekély üzemanyagfogyasztásról. 8 BiG X 480/580 07/14

9 VariStream Nagyobb terhelhetőség csekélyebb gázolaj-felhasználással Ha a lehető legjobb szecskaminőség mellett nagyobb áteresztőképességet követelünk meg, akkor a műszaki megoldásoknak rendben kell lenniük. Alapvetően fontosak az olyan részletek, mint a hidraulikusan hajtott hat előtömörítő henger, a BiG X 480 és 580 gépekhez illeszkedő szecskázódobok, valamint a folyamatos terményáramot biztosító VariStream. A dobház rugózó alja és a kifúvótorony terménygyorsítójának rugózó hátfala révén a VariStream eltömődésmentes, folyamatos munkát tesz lehetővé egyenetlenül beérkező terményáram esetén is. A szecskázó határesetben jobban terhelhető és egy tonna terményre vetítve kevesebb gázolajat fogyaszt. Igen jó szecskaminőség egyenlőtlen terményáramnál is A dob házának rugózó alja elöl összeköttetésben van az ellenpengét befogó üllővel. Az ellenpenge állításakor a dob alja és a kések közötti távolság állandó marad. A szecska minősége nem változik akkor sem, amikor az egyenetlenül beérkező termény hatására a dob rugózó alja kitér. BiG X 480/580 07/14 Állandó, összefogott sugarú kifúvás Ön a kifúvó torony terménygyorsítójának rugózott hátfalával minden betakarítási körülmény mellett igen nagy rakodási teljesítményt ér el és célzott pontossággal töltheti a szállító járművet. 9

10 A szecskázódob Illeszkedik a motorhoz 660 mm Ø, 630 mm vágási szélesség Csúcsminőségű szecska: a szecskázódob szélessége a motor teljesítményéhez igazodik Csekély üzemanyag-felhasználás: nagy lendítő tömeg, húzó vágás 40-késes biogáz-dob: magas vágási frekvencia hatalmas teljesítőképességgel A szélességen múlik A 660 mm átmérőjű és 630 mm széles, zárt szecskázódob a BiG X 480 és 580 gépek motorteljesítményéhez igazodik. A beérkező termény optimális rétegvastagsága döntő mértékben határozza meg a szecska minőségét. 10 BiG X 480/580 07/14

11 Minőségi szecskát készítő dobok KRONE vizsgálatai igazolták, hogy a szecska minősége szempontjából a terményréteg vastagsága és ezzel a szecskázódob szélessége meghatározó jelentőségű. KRONE ezért ajánlja kisebb motorteljesítményű motorjai esetében a keskenyebb, 630 mm széles szecskázódobot, mert csak így érhető el a nagyobb szecskázók 800 mm széles szecskázódobjaival azonos, példásan jó szecskaminőség. KRONE szecskázódobjainak V-alakban elrendezett kései csekély teljesítményigény mellett biztosítják a folyamatos terményáramot. Ön választhat a hosszabb szálú szecskát készítő, a standard vagy a biogáz-dob között. 1 1.) 40-késes dob Nagyobb áteresztőképesség és alacsonyabb gázolajfogyasztás igénye esetén igen gyorsan kifizetődik ez a 40-késes biogáz-dob. A felszecskázott terményben előforduló túlméretes szálak mennyisége jelentősen csökken, és javul a biogáztelepi fermentáció hatékonysága is. A javuló gázkihozatal révén az egy m 3 biogázra vonatkoztatott területráfordítás mérséklődik. 2 2.) 28-késes dob A BiG X 480 és BiG X késes dobja univerzálisan használható, és megfelezett késkészlettel nagyon jól alkalmazható fűfélék betakarításában is. 3.) 20-késes dob Ezt a hosszúszálú szecskát készítő dobot azokban az országokban használják, ahol különlegesen nagyméretű szecskával dolgoznak. 4.) Húzó vágás A kések V-alakban, 11 szög alatt vannak elrendezve. Ez az elrendezés szavatolja a könnyed és tökéletes vágást. 3 4 BiG X 480/580 07/14 11

12 Szemroppantó Kétféle rendszer az Ön sikere érdekében Tökéletes feltárás 250 mm méretű, óriási hengerátmérővel Opció a nagyteljesítményű tárcsás szemroppantó, amelynek dörzsfelülete a hengeres szemroppantó felületének 2,5-szerese A szemroppantó gyorsan és egyszerűen szerelhető be- és ki A hengerek egymástól való távolsága a vezetőfülkéből kényelmesen változtatható Hengeres szársértő Fogak száma Fogak alakja háromszög háromszög fűrészfog Alkalmazási terület hosszúszálú szecska - univerzális szecskahossz - silókukoricában Európában ideális - GPS-hez is alkalmas - GPS-szemroppantó - a kisebb szemeket is jól feltárja - A GPS-kukoricát tésztás éréstől teljes érésig jobban feltárja Kombinációs lehetőségek hosszúszálú szecskát készítő dob (20) - hosszúszálú szecskát készítő dob (20) - standard dob (28) - biogáz-dob (40) - standard dob (28) - biogáz-dob (40) 12 BiG X 480/580 07/14

13 Kiválóan emészthető takarmány Gyakorlati követelmény a jó emészthetőség. Ehhez minden egyes szemet meg kell roppantani, nagyobb szecskahosszúságok esetében is. A nagy hengerátmérőnek és így a nagyobb dörzsfelületnek köszönhetően a növelt áteresztőképességű KRONE szemroppantók a terményt csekély teljesítményigénnyel a lehető legalaposabban tárják fel. Standard fogazott hengerek A standard kivitelű szemroppantó hengereknek 123, 144 vagy 166 foga van. A nagy, 250 mm hengerátmérővel jól feltárt, értékes takarmány készíthető növelt áteresztőképesség mellett is. Krómozott fogazott hengerek A krómozott szemroppantó hengerek rendkívül tartósak és hosszú használati idejüknek köszönhetően igen jól beváltak. Átmérőjük 250 mm, fogaik száma 123 vagy 144. A KRONE szemroppantója minden egyes szemet elér A 250 mm hengerátmérővel Ön a kisebb fogazott hengerekhez képest nagyobb dörzsfelülettel rendelkezik, munka közben a hengerek között nagyobb távolságot tarthat, nagyobb áteresztési teljesítményt ér el csekélyebb gázolaj-felhasználás mellett és a hosszabb szálú szecskát is jobban feltárja. A hengerek sebességkülönbsége 20 %, de teljes növényi zúzalék készítésekor opcióként akár 30 % vagy 40 % is lehet. Az új, nagyobb dörzsfelületű, tárcsás szemroppantó fordulatszám-különbség nélkül dolgozik és a BiG X 480 és 580 silózók áteresztőképességéhez igazodó kialakítású. A szemroppantó be- és kiszereléséhez csupán néhány perc szükséges. BiG X 480/580 07/14 Tárcsás hengerek A tárcsás szemroppantó V-formában kialakított dörzsfelülete a standard szemroppantó dörzsfelületének 2,5-szöröse. Ez még nagyobb áteresztőképességet tesz lehetővé a szemek továbbra is kiemelkedő minőségű feltárása mellett. A tárcsás hengerek fordulatszáma egymással megegyező. Teljesítményigényük ennek köszönhetően akár 10%-kal is kevesebb lehet. 13

14 EasyFlow Kényszerpálya nélküli rendfelszedő Nagyobb teljesítmény, nyugodt járás, mérsékeltebb kopás A lehető legnagyobb kényelem a fordulatszám haladási sebességhez igazodó automatikus változtatásával Fokozatmentes fordulatszám-változtatás Optimális talajkövetés nagy oldalirányú kilengéssel Kényelmes felkapcsolás gyorscsatlakozóval Kétféle munkaszélességben 3,00 m vagy 3,80 m munkaszélességükkel és hat sorban elrendezett fogaikkal a vezérlés nélküli KRONE rendfelszedők rendkívül teljesítőképesek és semmit nem hagynak el. Túlterhelés ellen súrlódó tengelykapcsolók biztosítják. Visszaforgatáskor a keresztbeszállító csiga és a nagy görgős leszorító automatikusan felemelkedik. A fémdetektor által észlelt fémes idegen testeket könnyen ki lehet venni. A silózó újbóli elindulásakor a leszorító és a csiga automatikusan visszatér munkahelyzetbe. A tarlókerekek szállításhoz hidraulikusan behajthatók. 14 BiG X 480/580 07/14

15 EasyFlow kizárólag a KRONE-tól A KRONE EasyFlow 300 és 380 vezérlés nélküli rendfelszedőin sem terelőgörgők, sem kényszerpályák nincsenek. A hagyományos rendfelszedőkkel összevetve az EasyFlow 58%-kal kevesebb mozgó alkatrésszel is jól működik. A rendkívül nyugodt járás, a kismértékű kopás, valamint a mindebből következő csekélyebb karbantartási és szervizköltség Önt is meggyőzi. 30%-kal növelt fordulatszámával az EasyFlow tisztán szedi fel a terményt és nagyobb teljesítményű. Tökéletes igazodás A rend tömegétől és a munkasebességtől függően az EasyFlow fordulatszáma a vezetőülésből fokozatmentesen változtatható. Automatikus beállításkor a menetsebességhez történő igazodáshoz nincs szükség a vezető közbeavatkozására. Az egy vagy két hátsó tarlókerék, valamint a silózó beetető csatornáján levő ingázó keret még jobb talajkövetést tesz lehetővé. Erőteljes felfüggesztés Az adapter az erőteljes kialakítású tartókeretre csatlakozik. A két felső megvezető görgő és az oldalirányban elmozduló alsó tartó az adapter számára további ingázási lehetőséget biztosít. Az áthajtásnál gyorscsatlakozó könnyíti meg az adapter felkapcsolását. Teljeskörű illeszkedés Az ingázó felfüggesztésű tartó oldalsó hidraulikus munkahengerei segítségével az adapter aktívan követheti a talajegyenetlenségeket. Az adapter hidraulikus reteszelése a felkapcsolást teszi kényelmesebbé (opció). Tökéletes megvezetés A beetető csatorna keretének görgői és az adapter görgőkkel irányított csőkengyele az EasyFlow és az EasyCollect adapterek biztonságos oldalirányú kilengését és könnyebb felkapcsolását segítik. BiG X 480/580 07/14 15

16 EasyCollect Gazdaságosabb munkavégzés Sorfüggetlen Munkaszélessége 4,50 m és 9,00 m között Igen jó szecskázási minőség, kisebb arányban előforduló túlméretes szecska a növények hosszirányú behúzásának köszönhetően Egyszerű kialakítás és csekély teljesítményszükséglet Központi meghajtás középen ÚJ Egyedülálló kivételesen nagy teljesítményű A 4,50 m és 9,00 m közötti munkaszélességű, két- vagy háromrészes sorfüggetlen adapterekkel a BiG X 480 és BiG X 580 kukoricát silózhat. A végtelenítetten körbefutó kollektorok a levágott kukoricanövényeket középre továbbítják, ahonnan hosszirányban jutnak át a beetető egységbe. Ideális megoldás a kevés túlméretes szálat tartalmazó, magas minőségi igényeknek megfelelő szecska készítéséhez. 16 BiG X 480/580 07/14

17 EasyCollect a minőségi szecska az adapternél kezdődik A sorfüggetlen EasyCollect sokoldalúan alkalmazható. A termény kiemelkedően jó szecskaminőséggel járó, hosszirányú beetetése meggyőző érv, hiszen a túlméretes szálak takarmányozáskor, vagy a biogáztelepen nemkívánatosak. A kollektor világszerte bevált, egyedülállóan jó koncepciója csekély műveleti költséget eredményez. Közúton kompakt: a háromrészes EasyCollect Típus Munkaszélesség Sorok száma Kivitel EasyCollect ,5 m 6 2-részes EasyCollect ,0 m 8 2-részes EasyCollect ,0 m 8 3-részes EasyCollect ,5 m 10 2-részes Húzvavágás A kukoricaszárakat az álló lépcsős penge és a körbefutó vágókések ollószerűen vágják el. A könnyen cserélhető kések önélezők. EasyCollect ,5 m 10 3-részes EasyCollect ,0 m 12 3-részes Egyszerűen jó A 2-soros kukorica adapter meggyőzően egyszerű felépítésű. A csekély szállítási szélesség, a keskeny kivitel és a jó kilátás a biztonságos közúti közlekedést szolgálja. Meghajtás középen Az automatikus tengelykapcsolókkal védett, középen történő meghajtás a lehajtó tengelyek közvetítésével a teljes teljesítményt átviszi a behajtható kollektorokhoz. BiG X 480/580 07/14 17

18 Zseniálisan egyszerű egyszerűen zseniális Az EasyCollect moduláris, egyszerű felépítése a végtelenítetten körbefutó kollektorokkal meggyőző hatású. Az eredmény: érezhetően kevesebb saját tömeg, csekély karbantartási igény és hosszú élettartam. Biztos begyűjtés Az EasyCollect minden helyzetben beválik. A különálló kukoricasorokat is tisztán gyűjti be, a terményt középre szállítja és a szecskázóegységhez továbbítja. A rendezett beetetés és a kukoricanövények hosszirányú behúzása a lehető legjobb szecskaminőséget eredményezi. Azonos tarlómagasság Az EasyCollect oldalt elhelyezett távolságérzékelői gondoskodnak a mindig azonos tarlómagasságról váltakozó terepadottságok esetén is. Ezekkel a távolságérzékelőkkel az EasyCollect a beállított munkamélységet nem csak keresztirányban, hanem a menetiránnyal egyezően, hosszirányban is tartja. 18 BiG X 480/580 07/14

19 Optimális terményáram A terményválasztó magassága a különböző nagyságú növényekhez igazodva hidraulikusan állítható úgy, hogy a csőkengyelek a szecskázóegységhez történő behúzáskor a kukoricanövényeket a felső részüknél fogva tereljék. Biztos iránytartás Autopilot használata esetén a kukorica adapter középső csúcsának kengyelei a kukoricasorok közötti távolságot tapogatják le. A BiG X ilyenkor automatikusan a sorok mentén halad előre. A vezető terhelése csökken. Maximális áteresztés Az EasyCollect átereszének szélessége a szecskázódob szélességéhez igazodik, és maximális áteresztőképességet garantál a lehető legjobb szecskaminőség tartásával. Az egyenes vonalú terményáram és a nagy áteresztő nyílás biztosítja a zavarmentes és pontos terményáramot. BiG X 480/580 07/14 19

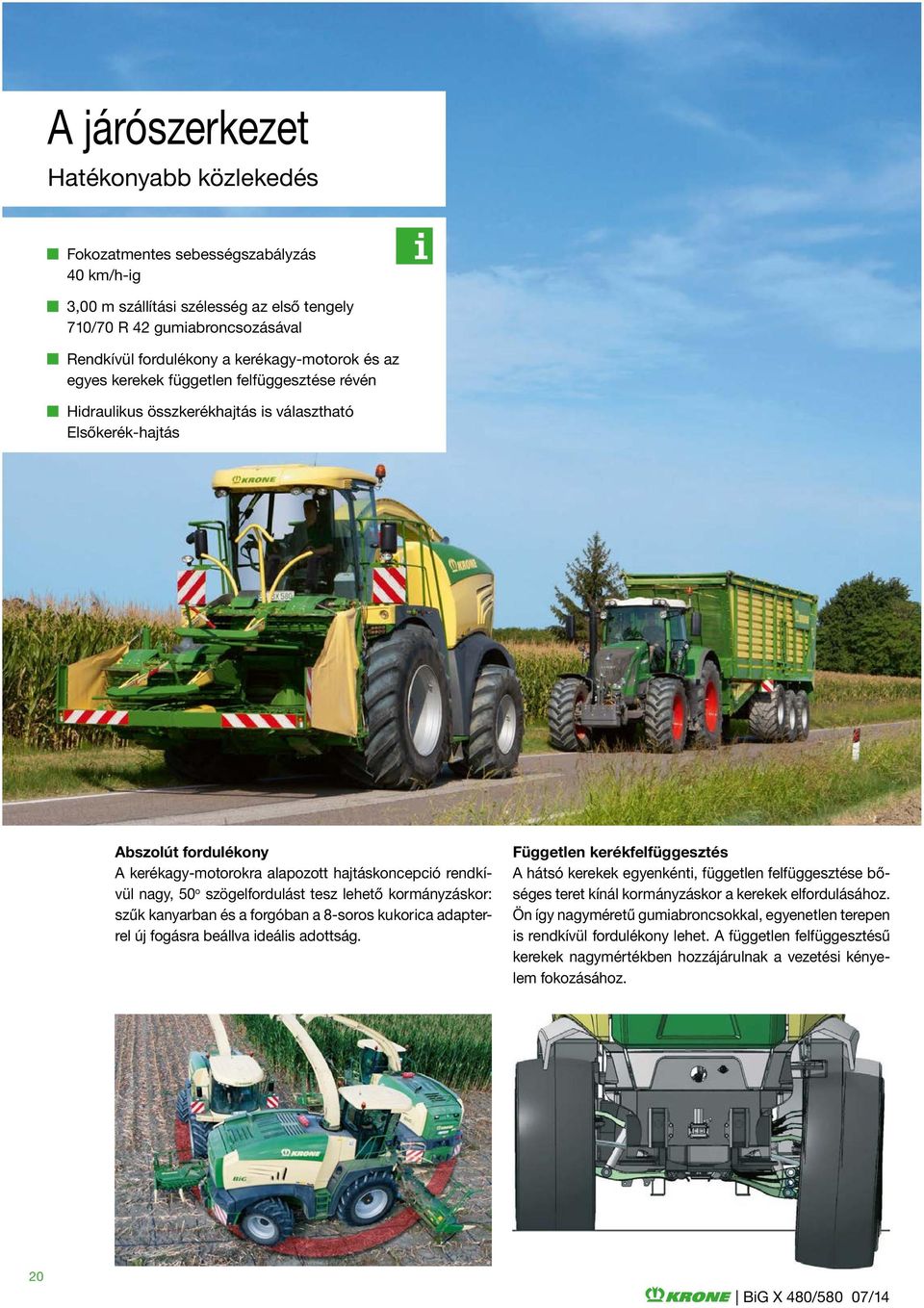

20 A járószerkezet Hatékonyabb közlekedés Fokozatmentes sebességszabályzás 40 km/h-ig 3,00 m szállítási szélesség az első tengely 710/70 R 42 gumiabroncsozásával Rendkívül fordulékony a kerékagy-motorok és az egyes kerekek független felfüggesztése révén Hidraulikus összkerékhajtás is választható Elsőkerék-hajtás Abszolút fordulékony A kerékagy-motorokra alapozott hajtáskoncepció rendkívül nagy, 50 o szögelfordulást tesz lehető kormányzáskor: szűk kanyarban és a forgóban a 8-soros kukorica adapterrel új fogásra beállva ideális adottság. Független kerékfelfüggesztés A hátsó kerekek egyenkénti, független felfüggesztése bőséges teret kínál kormányzáskor a kerekek elfordulásához. Ön így nagyméretű gumiabroncsokkal, egyenetlen terepen is rendkívül fordulékony lehet. A független felfüggesztésű kerekek nagymértékben hozzájárulnak a vezetési kényelem fokozásához. 20 BiG X 480/580 07/14

21 Jobb közlekedés Ön a 12-soros EasyCollect kukorica adapterrel közúton akár 40 km/h sebességgel is közlekedhet. Ez teljesen törvényes. A BiG X silózóval hamarabb odaér a következő táblához, mint a szállító járművek. 710/70 R 42 méretű gumiabroncsokkal a gép szállítási szélessége csupán 3,00 m. A csekély szállítási szélesség biztonságot nyújt nagy forgalmú és keskeny utakon. A fokozatmentes hidrosztatikus járószerkezet-hajtás az egyes kerekek független felfüggesztésével rendkívüli fordulékonyságot kölcsönöz a gépnek. Választható gumiabroncsozás A BiG X 480 és 580 silózók akár 900/60 R 42 méretű gumiabroncsokkal is felszerelhetők. A nagy gumiabroncsokkal maximális has alatti szabad magasság, igen csekély talajnyomás és nagyfokú vezetési kényelem érhető el. 900/60 R 42 gumiabroncsokkal a jármű közúti szállítási szélessége 3,00 m. Kizárólag csak a KRONE-tól Annak érdekében, hogy a nagy gumiabroncsokkal felszerelt első kerekek ne befolyásolják hátrányosan a terményáramot, az elöl található kerékmotorok excentrikus elrendezésűek és magasságuk a gumiabroncs méretének függvényében állítható. Elsőkerék-hajtás összkerékhajtás A BiG X 480 és BiG X 580 opcióként kerékagy-motoros hidrosztatikus összkerékhajtással is ellátható. Elsőkerék-hajtásnál a hátsó tengely kerékmotorjainak helyére kerülnek a kerékagyak. BiG X 480/580 07/14 Összkerékhajtás Elsőkerék-hajtás 21

22 Kiváló felszereltség Mindenre gondoltunk Kiváló látás sötétben LED-világítás csomagban, opcióként Hatalmas üzemanyag-készlet: akár 1500 liter gázolaj az opciós póttartállyal együtt Rendkívül jól hozzáférhető karbantartási helyek Éjjel is nappali fény 16 fényszóró gondoskodik az optimális kivilágításról, megkönnyítve a munkavégzést és biztonságot nyújtva éjszaka. A még jobb megvilágításhoz opcióként LEDvilágításcsomag is kapható. Tökéletes kilátás hátrafelé is A gép alacsony kialakítású hátsó része felett a vezető hátrafelé is igen jól kilát tolatáskor és forgóban, beálláskor ideális. 22 BiG X 480/580 07/14

23 Kényelem a jobb teljesítmény érdekében A vezető kitartását és koncentráló képességét a hosszú, gyakorta az éjszakába nyúló munkanapok próbára teszik. Magától értetődően biztosítani kell az igen jó, körkörös kilátást és sötétben a munkavégzés helyszínének teljes megvilágítását. Az összesen 1500 liter gázolajat befogadó tartályok csökkentik az időt rabló tankolási igényt és növelik a gép szántóföldi teljesítményét. Az optimálisan hozzáférhető fődarabok nem jelentenek akadályt a szervizelés és a karbantartás során. Akár 1500 liter gázolajat is magával vihet Az alapfelszerelést képező, hatalmas hajtóanyag-tartály 1330 liter gázolajat képes befogadni. AdBlue adalékból 130 litert vihet magával a gép. Ez hosszú munkanapokon is elég ahhoz, hogy tankolás miatt ne kelljen megállni. Opcióként kapható még egy 170 liter gázolaj befogadóképességű póttartály és a silózási adalékanyaghoz egy 200 literes tartály. AdBlue Gázolaj póttartálya Gázolaj Silózási adalékanyag Felhasználóbarát A teljes hidraulikarendszer és a légszűrő is közvetlenül a vezetőfülke lépcsőjénél van, a karbantartási munkák számára rendkívül jól hozzáférhetően. Nagy helykínálat A hűtőrendszer és a terményáram közötti térben a BiG X 480 és 580 silózóknál sok hely van. A jó hozzáférhetőség megkönnyíti a tisztítási és karbantartási munkát. BiG X 480/580 07/14 23

24 A BiG X még többet tud AutoScan A kukorica adapter közepénél levő fotooptikai cella érzékeli a kukoricanövény érettségi állapotát és gondoskodik a szecskahosszúság ehhez igazodó változtatásáról. A jobb állag elérése és a silótérben keletkező csurgaléklé mennyiségének csökkentése érdekében a zöldebb kukoricát hosszabbra szecskázzuk. A száraz kukoricát ezzel szemben rövidebbre kell szecskázni, mert így a silótérben jobban tömöríthető. Az AutoScan tehermentesíti a vezetőt és hajtóanyagot is megtakarít, hiszen a kukoricát éppen olyan rövidre szecskázza fel, amennyire szükséges, és nem annyira, amennyire lehetséges. ForageCam Az opcióként a kifúvó toronyra telepített kamera képe megjelenik a silózó és a párhuzamosan mellette haladó szállítójármű képernyőin. A rádióhullámú képtovábbítással működő kamera megkönnyíti a nagy szállítókocsik teljes megrakását és tehermentesíti a vezetőt. A rendszer több résztvevőre is kiterjeszthető, azaz egy betakarító gépláncon belül valamennyi szállítójármű felszerelhető a kép vételére alkalmas vevővel. 24 LaserLoad Az innovatív LaserLoad rendszer első ízben teszi lehetővé azt, hogy a kifúvó toronyból kilépő terménysugár célzottan, automatikusan töltse a szállító járművet. A kifúvó tornyon felül elhelyezett kültéri lézer-szkenner felismeri a kocsi rakterének körvonalai által határolt szabad nyílást, és gondoskodik a silózó mellett vagy mögött haladó szállítóeszköz stresszmentes és veszteségmentes megrakodásáról. A LaserLoad a tábla nyitását különösképpen megkönnyíti, mert így a vezető teljes mértékben csak a területre és az adapterre koncentrálhat. A LaserLoad nappal és éjjel egyaránt megbízhatóan működik, megvilágítást nem igényel és porral, esővel szemben érzéketlen. BiG X 480/580 07/14

25 ISOBUS kormányrendszer A BiG X silózó a különböző gyártók által kínált ISOBUS-alapú automata kormányrendszerekhez opciósan előkészíthető. A vezető a kormányautomatikát munka közben a KRONE többfunkciós kapcsolókarral aktiválhatja. Egyetlen gombnyomás elég és a BiG X máris követi az előírt irányt. Az automata kormányzás tehermentesíti a vezetőt, a területteljesítményt szórva vetés esetén is növeli és fokozza ezzel a teljesítőképességet. NIR-alapú terménynedvesség mérés Az opcionálisan rendelhető NIR (közeli infravörös fénnyel működő) érzékelő pontos adatokat szolgáltat a betakarítandó termény nedvességtartalmáról. Az így nyert adatokat a betakarított területre vonatkozó munkalapra lehet felvinni. A NIR érzékelő könynyen felszerelhető a BiG X kifúvó tornyára, borítása megvédi az esetleges sérülésekkel szemben. CropControl Az opciós KRONE CropControl egyetlen gombnyomásra gyorsan és pontosan meghatározza a táblák terméshozamát. A CropControl használatával az Ön által betakarított területek terméshozama hiánytalanul dokumentálható. AutoCalibrate Az AutoCalibrate a BiG X hozammérő automatikus kalibrálására szolgál a betakarító géplánc egyik szállítójárművébe épített mérleg segítségével. A BiG X silózó és a szállítókocsi egy-egy adatgyűjtővel van felszerelve, amelyek egymással mobil rádióösszeköttetésben állnak. A kalibrálásra folyamatosan, a kalibráló jármű minden egyes megrakodásakor sor kerül. Az AutoCalibrate rendszer nagyon pontos működésű és első ízben teszi lehetővé azt, hogy eltekintsünk a hídmérleg igénybevételétől. BiG X 480/580 07/14 25

26 BiG X Műszaki adatok BiG X 480 BiG X 580 Motor Típusjel MTU 6R 1300 MTU 6R 1500 Hengerek száma 6 6 Lökettérfogat l 12,8 15,6 Motorteljesítmény (97/68/EG) kw / LE 360/ /585 Max. tartós teljesítmény szecskázáskor X Power kw / LE 335/ /551 Tartálytérfogat / póttartály térfogata gázolaj l / 170 opció Tartálytérfogat SCR-adalék (AdBlue) l 130 Tartálytérfogat silózó adalék l 200 opció Járószerkezet hajtása Típus hidrosztatikus, fokozatmentes hajtás kerékagy-motorokkal 40 km/h sebességhatárig Üzemi sebesség km / h 0-25 Közúti közlekedési sebesség km / h 0-40 Kerékcsúszás szabályzása sorozat Összkerékhajtás opció Tengelyek Hátsótengely kormányzási szöge fok 50 Hátsó tengely rugózása hidraulikus Meghajtások Adapterek független, fokozatmentes Előtömörítő hengerek független, fokozatmentes Előtömörítő hengerek Előtömörítő hengerek nyílása tölcsérformájú Szervizelési helyzet gyors-zár (felkapcsolt adapternél is) Hengerek száma / fémdetektor / tekercsek száma 6 / sorozat / 6 A fémdetektor távolsága az ellenpengétől mm 820 Szecskahossz állítása fokozatmentesen, a vezetőfülkéből (lépésenként 0,1 mm) Szecskázódob A dob szélessége / átmérője mm 630/660 Kések elrendezése V-alakban, 11 az ellenpengéhez képest Kések darabszáma 20, 28, 40 Szecskahossz-tartományok száma 5-31/4-22/2,5-16 Vágási frekvencia percenként /15.820/ A dobház aljának fokozatmentes állítása / a dobház aljának rugózása standard Szemroppantó 123 foggal: standardprofil / krómozott / fűrészfog-profil opció / opció 144 foggal: standardprofil / krómozott / fűrészfog-profil opció / opció 166 foggal: fűrészfog-profil opció Sebességkülönbség % 20 Távolságállítás a vezetőfülkéből és bekötve a központi kenőrendszerbe standard Hengerátmérő / hengerek távolsága mm 250 / 0,5-10 Tárcsás szemroppantó opció A képek, méret- és tömegadatok nem feltétlenül egyeznek meg a sorozatgyártású gép jellemzőivel, nem kötelező érvényűek. 26 BiG X 480/580 07/14

27 BiG X 480 BiG X 580 Kifúvótorony terménygyorsítója Átmérő / szélesség / kidobó lapátok száma 560/480/6 Kidobó lapátok elrendezése V-alakban Fordulatszám U / min A hátfal fokozatmentes állítása / a hátfal rugózása standard Kifúvó torony Elfordíthatóság fok 210 Rakodási magasság mm Keresztmetszeti méretek mm 340x230 Automatikus tükörfunkció / parkoló állás standard Forgatás módja hajtóművel Kopólemezek a kifúvó torony belsejében standard Karbantartás Központi kenés és kompresszor standard Öndiagnózis a kezelő terminálon standard Vezetőfülke 1) Légrugózott vezetőülés és pótülés standard Légrugózott komfortülés és pótülés opció Automatikus klímaberendezés mobil hűtőládával standard Ablaktörlő és ablaktörlő oldalt standard Méretek Hosszúság / szélesség* / magasság* mm / / Alapgép tömege (adapter nélkül)** kb. kg Súlyeloszlás EasyFlow 300 (rendfelszedő) adapterrel elöl / hátul % 57/43 Súlyeloszlás EasyCollect adapterrel (7,50 m munkaszélesség) elöl / hátul % 60/40 Gumiabroncsozás*** Első tengely standard**** opció opció opció opció opció opció 680/85 R32 710/75 R34 710/70 R42 800/65 R32 800/70 R38 900/60 R38 900/60 R42 Hátsó tengely standard**** opció opció opció 540/65 R30 600/ /70 R30 710/60 R30 Betakarító adapterek EasyFlow: rendfelszedő mm EasyCollect: sorfüggetlen adapter mm 4.500/6.000/7.500/9.000 Autopilot és aktív talajkövetés EasyCollect adapterhez opció * Gumiabroncsozástól függően ** Felszereltségtől függően *** Tetszőlegesen nem kombinálható **** Korlátozott használhatóság, a betakarító adaptertől függ 1) További opciós ajánlatok kívánság szerint BiG X 480/580 07/14 27
