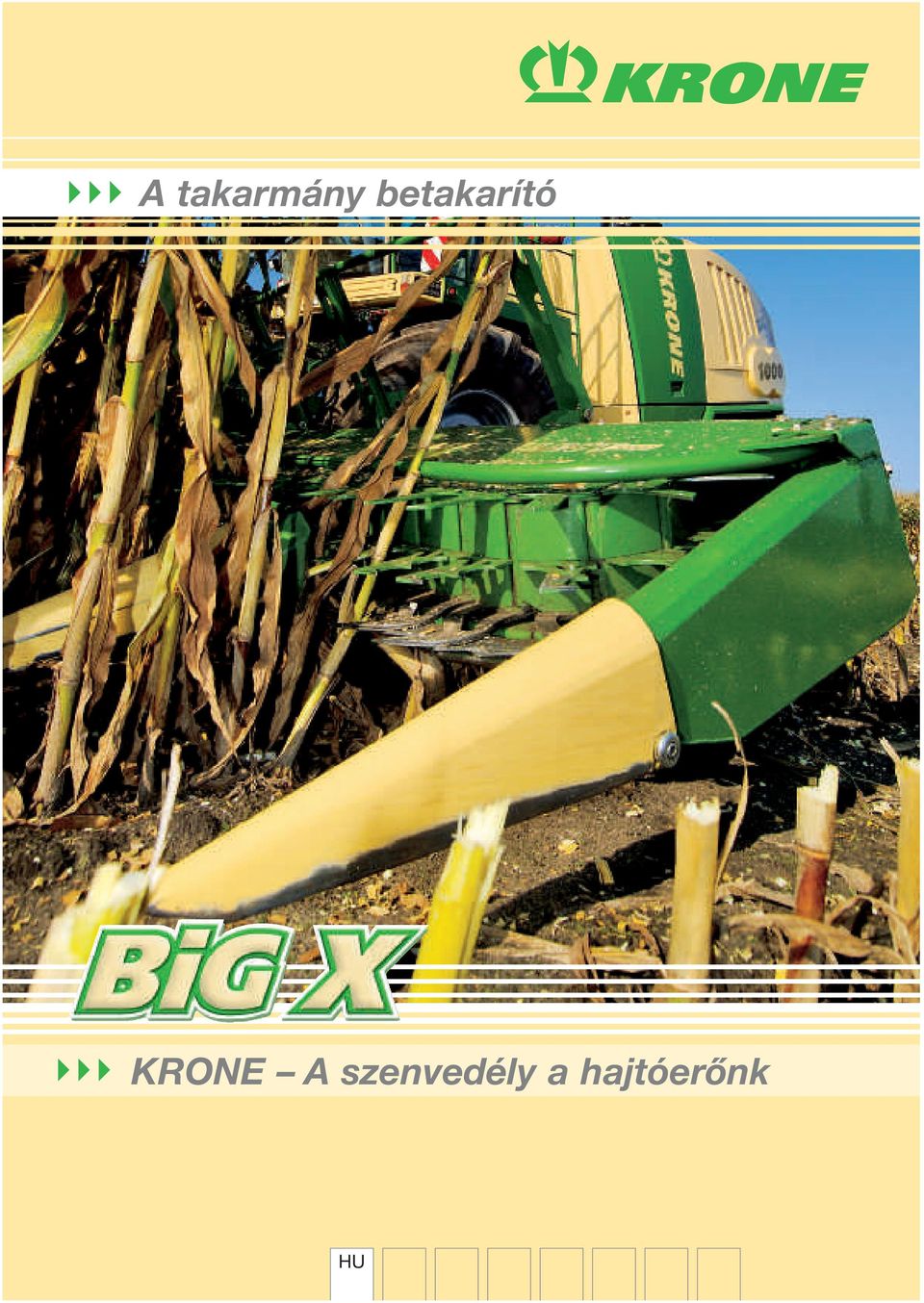

1 A takarmány betakarító KRONE A szenvedély a hajtóerőnk HU

2

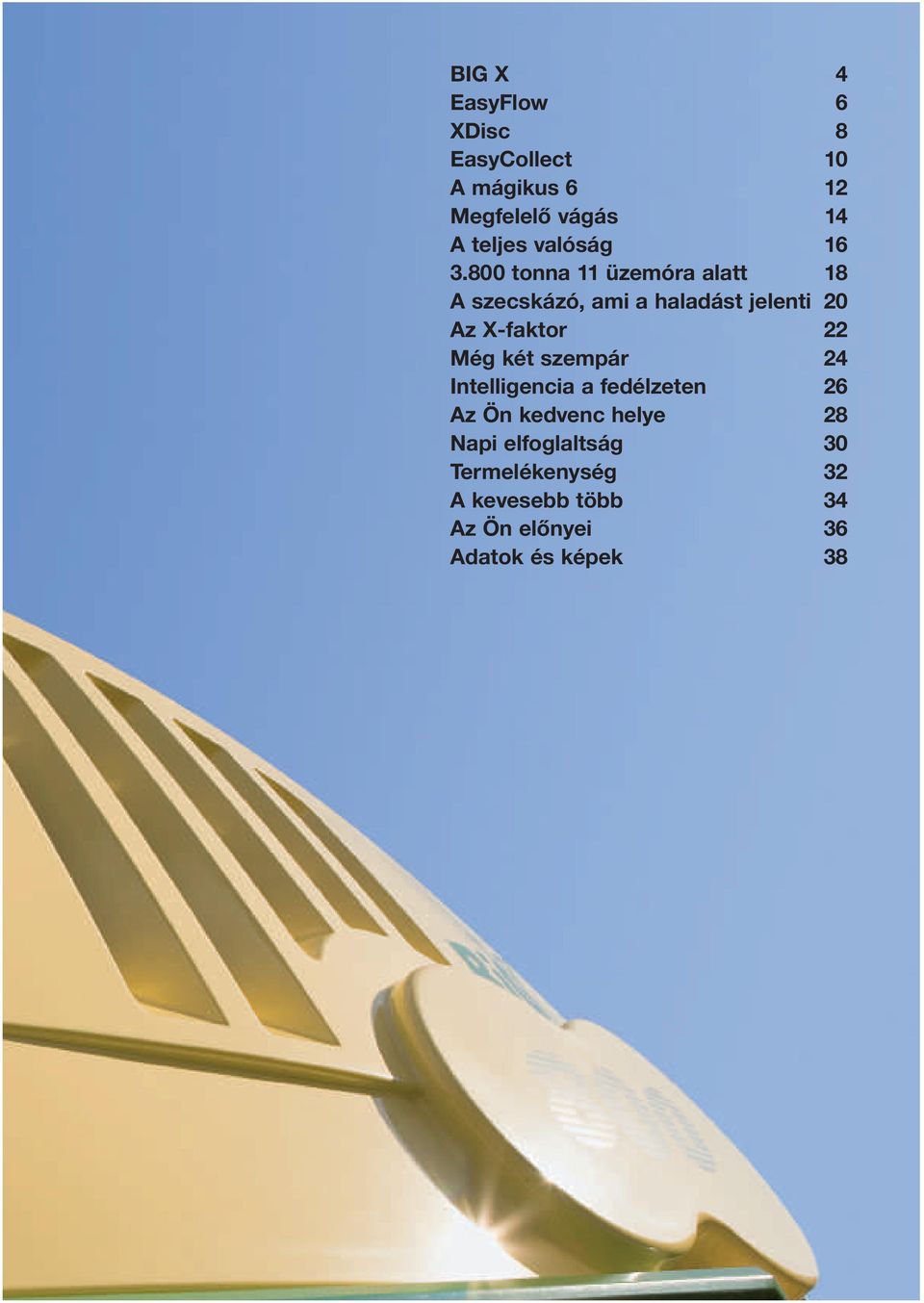

3 BIG X 4 EasyFlow 6 XDisc 8 EasyCollect 10 A mágikus 6 12 Megfelelő vágás 14 A teljes valóság tonna 11 üzemóra alatt 18 A szecskázó, ami a haladást jelenti 20 Az X-faktor 22 Még két szempár 24 Intelligencia a fedélzeten 26 Az Ön kedvenc helye 28 Napi elfoglaltság 30 Termelékenység 32 A kevesebb több 34 Az Ön előnyei 36 Adatok és képek 38

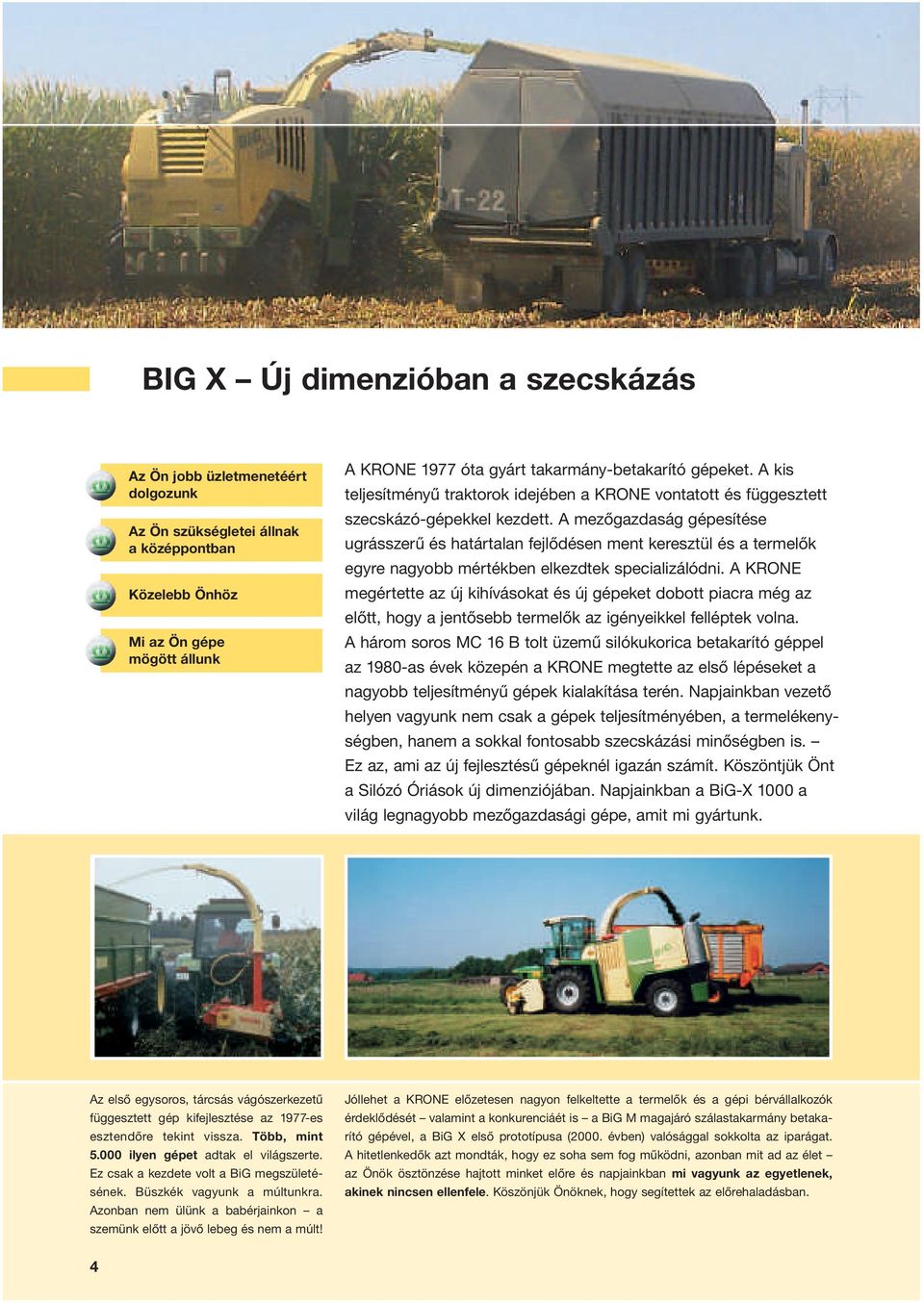

4 BIG X Új dimenzióban a szecskázás Az Ön jobb üzletmenetéért dolgozunk Az Ön szükségletei állnak a középpontban Közelebb Önhöz Mi az Ön gépe mögött állunk A KRONE 1977 óta gyárt takarmány-betakarító gépeket. A kis teljesítményű traktorok idejében a KRONE vontatott és függesztett szecskázó-gépekkel kezdett. A mezőgazdaság gépesítése ugrásszerű és határtalan fejlődésen ment keresztül és a termelők egyre nagyobb mértékben elkezdtek specializálódni. A KRONE megértette az új kihívásokat és új gépeket dobott piacra még az előtt, hogy a jentősebb termelők az igényeikkel felléptek volna. A három soros MC 16 B tolt üzemű silókukorica betakarító géppel az 1980-as évek közepén a KRONE megtette az első lépéseket a nagyobb teljesítményű gépek kialakítása terén. Napjainkban vezető helyen vagyunk nem csak a gépek teljesítményében, a termelékenységben, hanem a sokkal fontosabb szecskázási minőségben is. Ez az, ami az új fejlesztésű gépeknél igazán számít. Köszöntjük Önt a Silózó Óriások új dimenziójában. Napjainkban a BiG-X 1000 a világ legnagyobb mezőgazdasági gépe, amit mi gyártunk. Az első egysoros, tárcsás vágószerkezetű függesztett gép kifejlesztése az 1977-es esztendőre tekint vissza. Több, mint ilyen gépet adtak el világszerte. Ez csak a kezdete volt a BiG megszületésének. Büszkék vagyunk a múltunkra. Azonban nem ülünk a babérjainkon a szemünk előtt a jövő lebeg és nem a múlt! Jóllehet a KRONE előzetesen nagyon felkeltette a termelők és a gépi bérvállalkozók érdeklődését valamint a konkurenciáét is a BiG M magajáró szálastakarmány betakarító gépével, a BiG X első prototípusa (2000. évben) valósággal sokkolta az iparágat. A hitetlenkedők azt mondták, hogy ez soha sem fog működni, azonban mit ad az élet az Önök ösztönzése hajtott minket előre és napjainkban mi vagyunk az egyetlenek, akinek nincsen ellenfele. Köszönjük Önöknek, hogy segítettek az előrehaladásban. 4

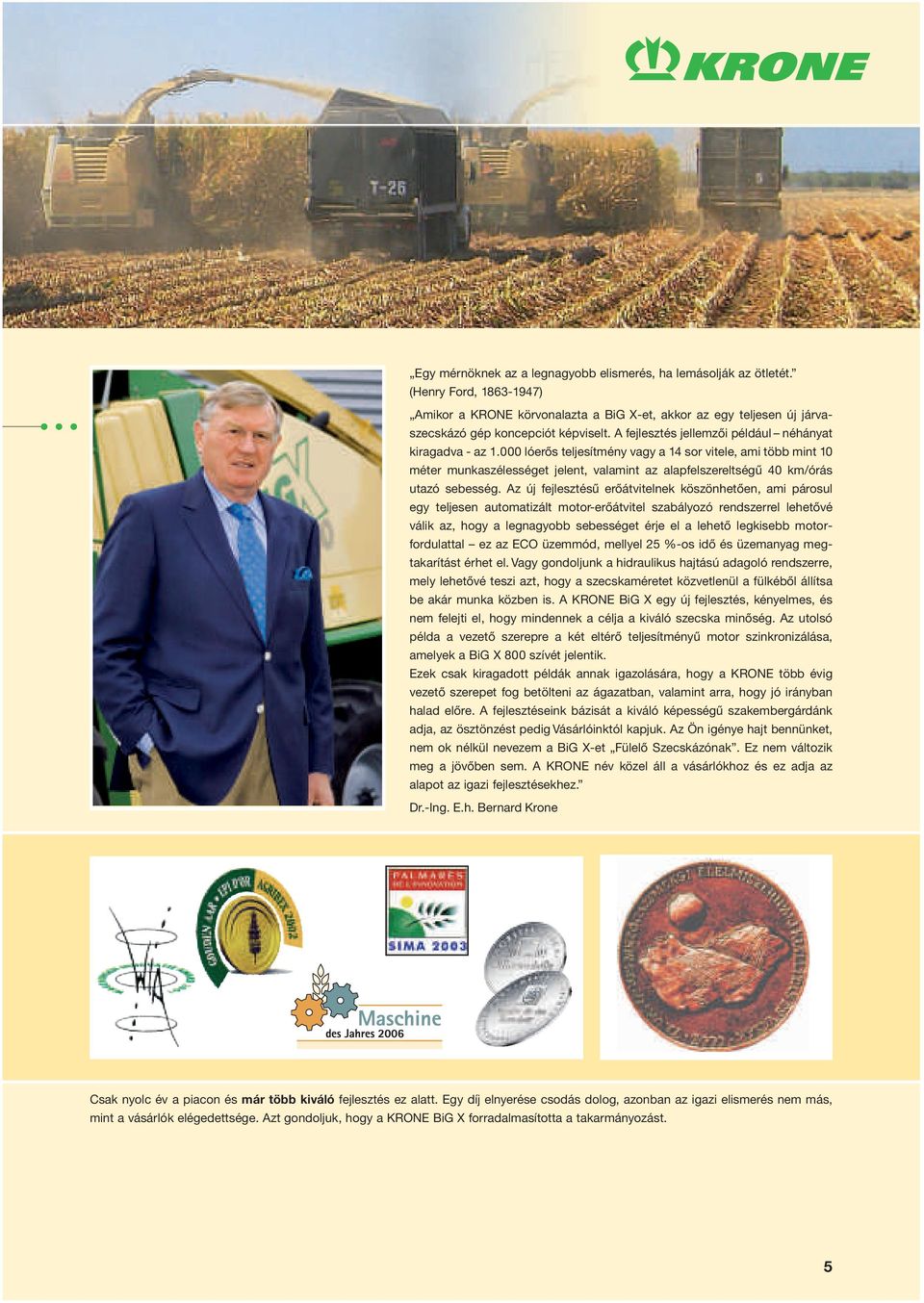

5 Egy mérnöknek az a legnagyobb elismerés, ha lemásolják az ötletét. (Henry Ford, ) Amikor a KRONE körvonalazta a BiG X-et, akkor az egy teljesen új járvaszecskázó gép koncepciót képviselt. A fejlesztés jellemzői például néhányat kiragadva - az lóerős teljesítmény vagy a 14 sor vitele, ami több mint 10 méter munkaszélességet jelent, valamint az alapfelszereltségű 40 km/órás utazó sebesség. Az új fejlesztésű erőátvitelnek köszönhetően, ami párosul egy teljesen automatizált motor-erőátvitel szabályozó rendszerrel lehetővé válik az, hogy a legnagyobb sebességet érje el a lehető legkisebb motorfordulattal ez az ECO üzemmód, mellyel 25 %-os idő és üzemanyag megtakarítást érhet el. Vagy gondoljunk a hidraulikus hajtású adagoló rendszerre, mely lehetővé teszi azt, hogy a szecskaméretet közvetlenül a fülkéből állítsa be akár munka közben is. A KRONE BiG X egy új fejlesztés, kényelmes, és nem felejti el, hogy mindennek a célja a kiváló szecska minőség. Az utolsó példa a vezető szerepre a két eltérő teljesítményű motor szinkronizálása, amelyek a BiG X 800 szívét jelentik. Ezek csak kiragadott példák annak igazolására, hogy a KRONE több évig vezető szerepet fog betölteni az ágazatban, valamint arra, hogy jó irányban halad előre. A fejlesztéseink bázisát a kiváló képességű szakembergárdánk adja, az ösztönzést pedig Vásárlóinktól kapjuk. Az Ön igénye hajt bennünket, nem ok nélkül nevezem a BiG X-et Fülelő Szecskázónak. Ez nem változik meg a jövőben sem. A KRONE név közel áll a vásárlókhoz és ez adja az alapot az igazi fejlesztésekhez. Dr.-Ing. E.h. Bernard Krone Csak nyolc év a piacon és már több kiváló fejlesztés ez alatt. Egy díj elnyerése csodás dolog, azonban az igazi elismerés nem más, mint a vásárlók elégedettsége. Azt gondoljuk, hogy a KRONE BiG X forradalmasította a takarmányozást. 5

6 EasyFlow- az igazi forgás EasyFlow: vezérlőpálya nélküli rendfelszedő 30 %-kal nagyobb sebesség a nagyobb áteresztésért Automatikus fordulat szabályozás a haladási sebesség függvényében Optimális talajkövetés az önbeálló keretnek köszönhetően A teljesen új EasyFlow rendfelszedővel a KRONE az első gyártó a világon, aki vezérlőpálya nélküli rendfelszedőt biztosít a betakarító-gépeknek, teljesen vezérlés nélkül dolgozik. A felszedő ujjak közvetlenül a tárcsákra vannak felhegesztve a felszedőre mind a jobb-, mind a baloldalon. A vezérelt rendszereknél tapasztalt hagyományos kopást így kiküszöböltük az EasyFlow-val. Köszönhetően a nagyobb sebességnek és a jobb felszedő képességnek a betakarító gép teljesítménye jelentősen növekszik. A fejlesztéseknek és az előnyöknek köszönhetően növelni tudja profitját. Nagyobb teljesítmény és kisebb üzemeltetési költség győztes helyzet. A rendfelszedők beszerezhetőek 3,00 vagy 3,80 méteres munkaszélességgel. Csak strapabíró rendfelszedőket gyártunk, hogy kibírják a durva bánásmódot, a rossz talajviszonyokat vagy a téli viszonyok közötti üzemelést. Azért alakítottuk ki a 6 felszedőujjas sorokat alap felszereltségként 55 mm-es közökkel, hogy a felszedő ne csak a nagy teljesítményt biztosítsa, hanem a nagyon tiszta felszedést is. Nem marad termény a talajon még magas munkasebesség esetén sem. 6 Kis dolgok teszik a különbséget. A rugózott önbeálló kerettel minden felszerelt adapter követi a talaj egyenetlenségeit. Alapfelszereltség az, hogy a munkaeszköz felemelhető vagy lenyomható egyszerűen úgy, hogy a terminálon bebillentyűzi az értékeke, beállítja a nyomást és a dőlésszöget, amit a gép automatikusan beállít milliszekundumok alatt. Nincs más hátra, mint hátradőlni és élvezni a haladást. Amikor az egyik területről a másikra utazik, akkor az oldalsó támkerekek hidraulikusan fordíthatók a fülkéből még egy időt kímélő ötlet.

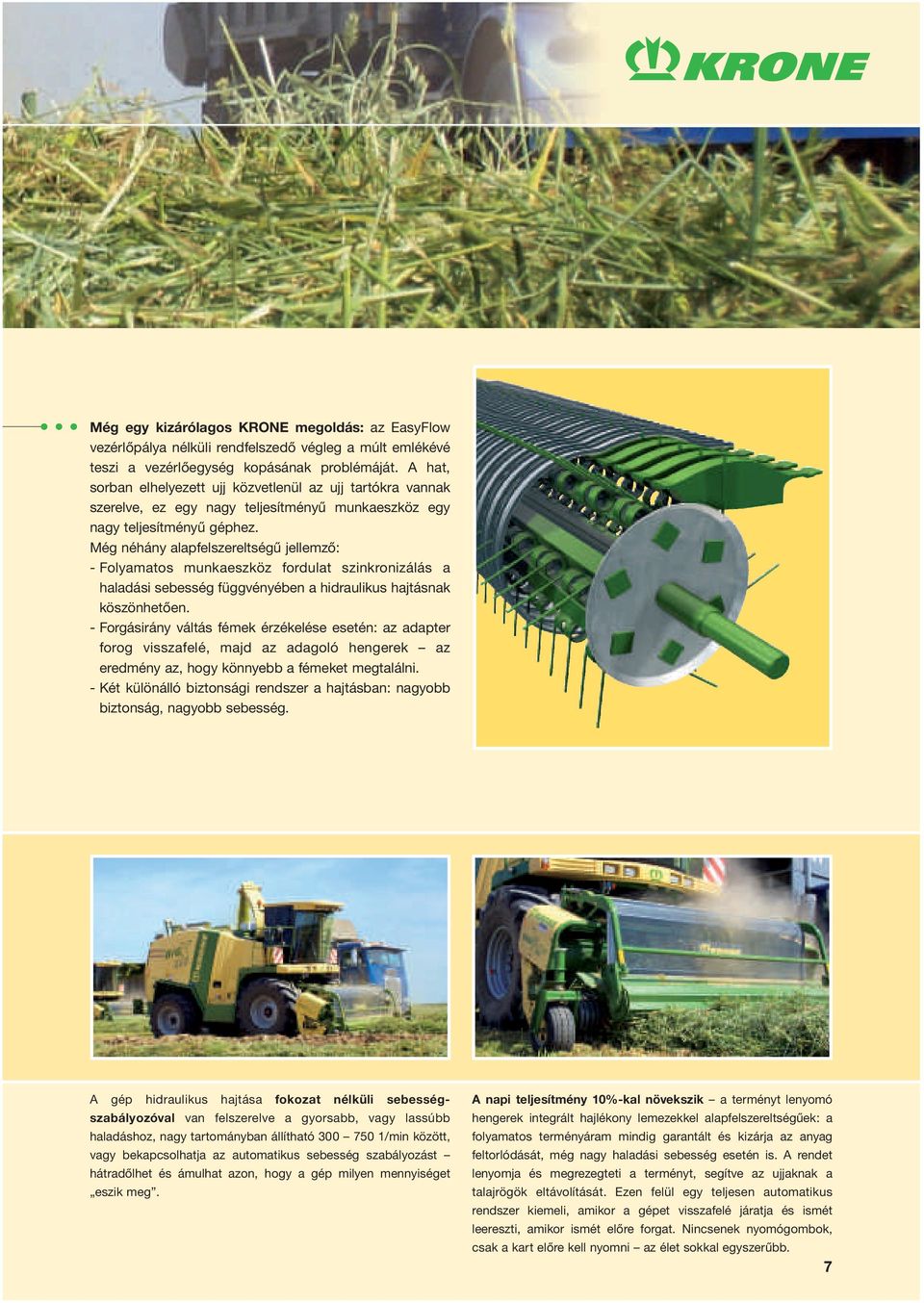

7 Még egy kizárólagos KRONE megoldás: az EasyFlow vezérlőpálya nélküli rendfelszedő végleg a múlt emlékévé teszi a vezérlőegység kopásának problémáját. A hat, sorban elhelyezett ujj közvetlenül az ujj tartókra vannak szerelve, ez egy nagy teljesítményű munkaeszköz egy nagy teljesítményű géphez. Még néhány alapfelszereltségű jellemző: - Folyamatos munkaeszköz fordulat szinkronizálás a haladási sebesség függvényében a hidraulikus hajtásnak köszönhetően. - Forgásirány váltás fémek érzékelése esetén: az adapter forog visszafelé, majd az adagoló hengerek az eredmény az, hogy könnyebb a fémeket megtalálni. - Két különálló biztonsági rendszer a hajtásban: nagyobb biztonság, nagyobb sebesség. A gép hidraulikus hajtása fokozat nélküli sebességszabályozóval van felszerelve a gyorsabb, vagy lassúbb haladáshoz, nagy tartományban állítható /min között, vagy bekapcsolhatja az automatikus sebesség szabályozást hátradőlhet és ámulhat azon, hogy a gép milyen mennyiséget eszik meg. A napi teljesítmény 10%-kal növekszik a terményt lenyomó hengerek integrált hajlékony lemezekkel alapfelszereltségűek: a folyamatos terményáram mindig garantált és kizárja az anyag feltorlódását, még nagy haladási sebesség esetén is. A rendet lenyomja és megrezegteti a terményt, segítve az ujjaknak a talajrögök eltávolítását. Ezen felül egy teljesen automatikus rendszer kiemeli, amikor a gépet visszafelé járatja és ismét leereszti, amikor ismét előre forgat. Nincsenek nyomógombok, csak a kart előre kell nyomni az élet sokkal egyszerűbb. 7

8 XDisc Két művelet egyben 6.20 m munkaszélesség A teljes növény vagy biomassza direkt betakarítása Hegesztett, egy tagból álló vágódob Nagy csigaátmérő a nagy áteresztésért, eltömődés nélkül A teljes növény betakarítása egyre nagyobb jelentőséggel bír a mezőgazdaságban, mint állati takarmány és alapanyag a bio-energia-iparban is. Az XDisc egy direkt vágórendszer, melynek munkaszélessége 6.20 méter, arra fejlesztették ki, hogy nagy teljesítményt biztosítson a teljes növény betakarításban. Az XDisc-kel végzett munka garantálja a nagy betakarítási teljesítményt veszteségek nélkül és kiváló szecskaminőséggel. Ez most csak néhány KRONE fejlesztés, amely kiemelkedik az átlagból. Ez az adapter szíve. Az Xdisc egy tagból álló vágódobbal rendelkezik, ami hegesztett a maximális masszivitás érdekében, és az ék alakú élek megvédik a gyepet/tarlót a sérülésektől. A nagy felületű csúszórészek csökkentik a talajnyomást, így a tömörödést is, segítenek a növénynek a minél gyorsabb regenerációban. A nagyméretű behordócsiga garantálja a hatékony szállítást az adagoló hengerek felé. A 90 cm-es átmérővel az XDisc eltömődés nélkül dolgozik még a magas növények esetében is. Még egy plusz, hogy az adapter teljesen zárt, ami csökkenti a veszteségeket, azonban az adapterhez pillanatok alatt hozzá tud férni a könnyen eltávolítható burkolatoknak köszönhetően. 8

9 A hajtásátvitel az adapterre KRONE fejlesztés, amit már sokan másolnak. Az eredmény a simább működés és a jobb vágás, a vágótárcsák előrébb vannak, így azoknak több tere és ideje van a növény levágására. Biztonságosabb és energiatakarékosabb jellemzőkkel bírnak a vágótárcsák. Például a kések 360 -kal elfordulhatnak, így ki tudnak térni a fémdarabok vagy az idegen tárgyak ellenében -ha valamihez hozzáérnek, akkor egyszerűen kitérnek. A késtartók egyenként cserélhető módon vannak beépítve a dobba. Nincs időveszteség, amikor az adaptert kapcsolja. Csak egy kardánhajtás-kapcsolás, és a gép készen áll a munkára. Az adapter különlegessége a hajtás; ez egyenes, erős és a biztonságos. A kasza szabadonfutóval, csiga racsnis nyomatékkuplunggal védett. A szállítókocsi nagy tengelytávú és két tengelyen fut. Ez biztosítja az egyszerű és gyors csatlakoztatást, valamint lekapcsolást az XDisc rendszer számára szállításkor. Nincs tengely az adapter alatt, ami sérüléseket okozhatna a fel és lekapcsoláskor. A speciális szállítókocsi biztonságos haladást biztosít akár 40 km/h-s sebesség esetén is, köszönhetően az integrált fékrendszernek. 9

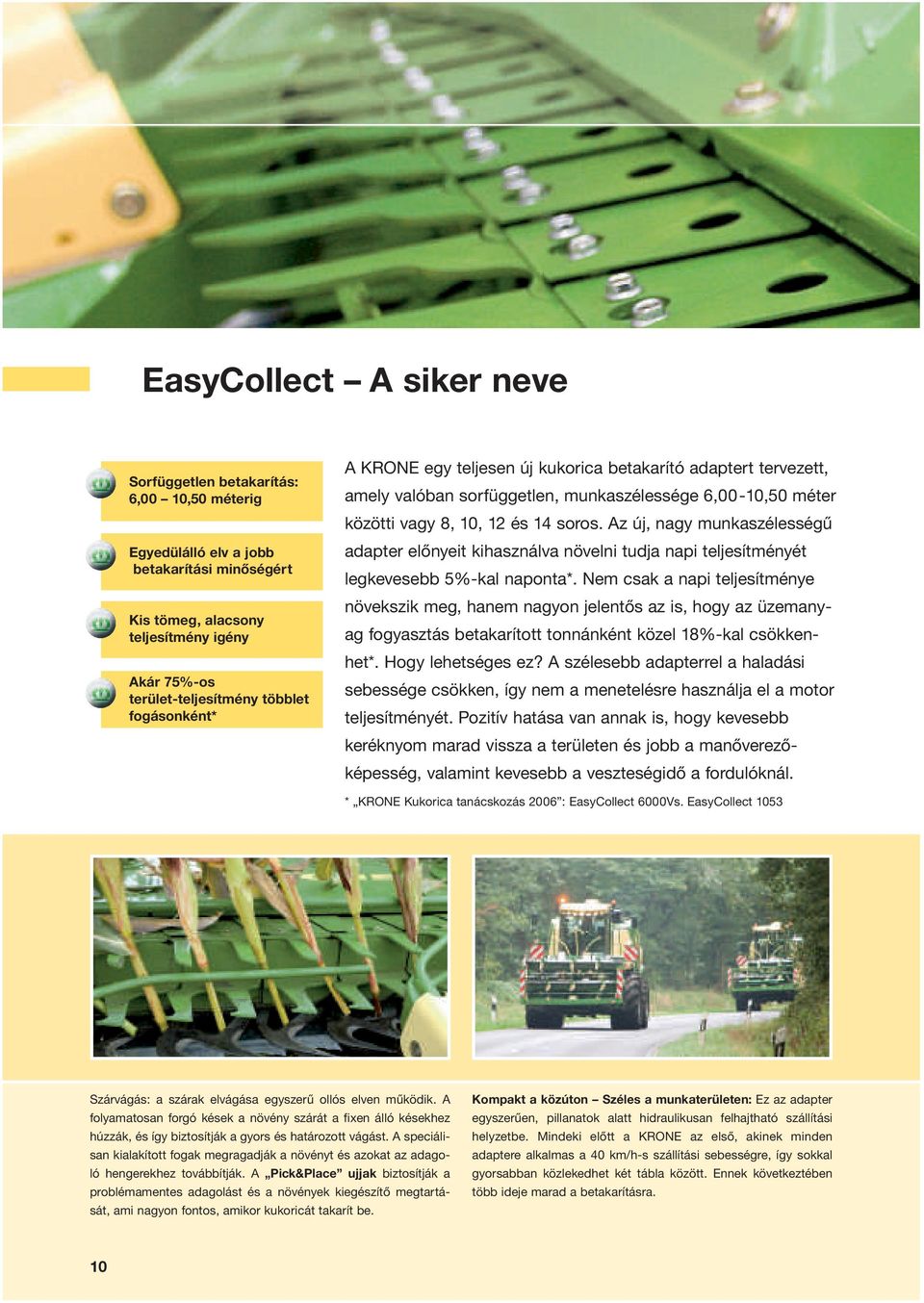

10 EasyCollect A siker neve Sorfüggetlen betakarítás: 6,00 10,50 méterig Egyedülálló elv a jobb betakarítási minőségért Kis tömeg, alacsony teljesítmény igény Akár 75%-os terület-teljesítmény többlet fogásonként* A KRONE egy teljesen új kukorica betakarító adaptert tervezett, amely valóban sorfüggetlen, munkaszélessége 6,00-10,50 méter közötti vagy 8, 10, 12 és 14 soros. Az új, nagy munkaszélességű adapter előnyeit kihasználva növelni tudja napi teljesítményét legkevesebb 5%-kal naponta*. Nem csak a napi teljesítménye növekszik meg, hanem nagyon jelentős az is, hogy az üzemanyag fogyasztás betakarított tonnánként közel 18%-kal csökkenhet*. Hogy lehetséges ez? A szélesebb adapterrel a haladási sebessége csökken, így nem a menetelésre használja el a motor teljesítményét. Pozitív hatása van annak is, hogy kevesebb keréknyom marad vissza a területen és jobb a manőverezőképesség, valamint kevesebb a veszteségidő a fordulóknál. * KRONE Kukorica tanácskozás 2006 : EasyCollect 6000Vs. EasyCollect 1053 Szárvágás: a szárak elvágása egyszerű ollós elven működik. A folyamatosan forgó kések a növény szárát a fixen álló késekhez húzzák, és így biztosítják a gyors és határozott vágást. A speciálisan kialakított fogak megragadják a növényt és azokat az adagoló hengerekhez továbbítják. A Pick&Place ujjak biztosítják a problémamentes adagolást és a növények kiegészítő megtartását, ami nagyon fontos, amikor kukoricát takarít be. Kompakt a közúton Széles a munkaterületen: Ez az adapter egyszerűen, pillanatok alatt hidraulikusan felhajtható szállítási helyzetbe. Mindeki előtt a KRONE az első, akinek minden adaptere alkalmas a 40 km/h-s szállítási sebességre, így sokkal gyorsabban közlekedhet két tábla között. Ennek következtében több ideje marad a betakarításra. 10

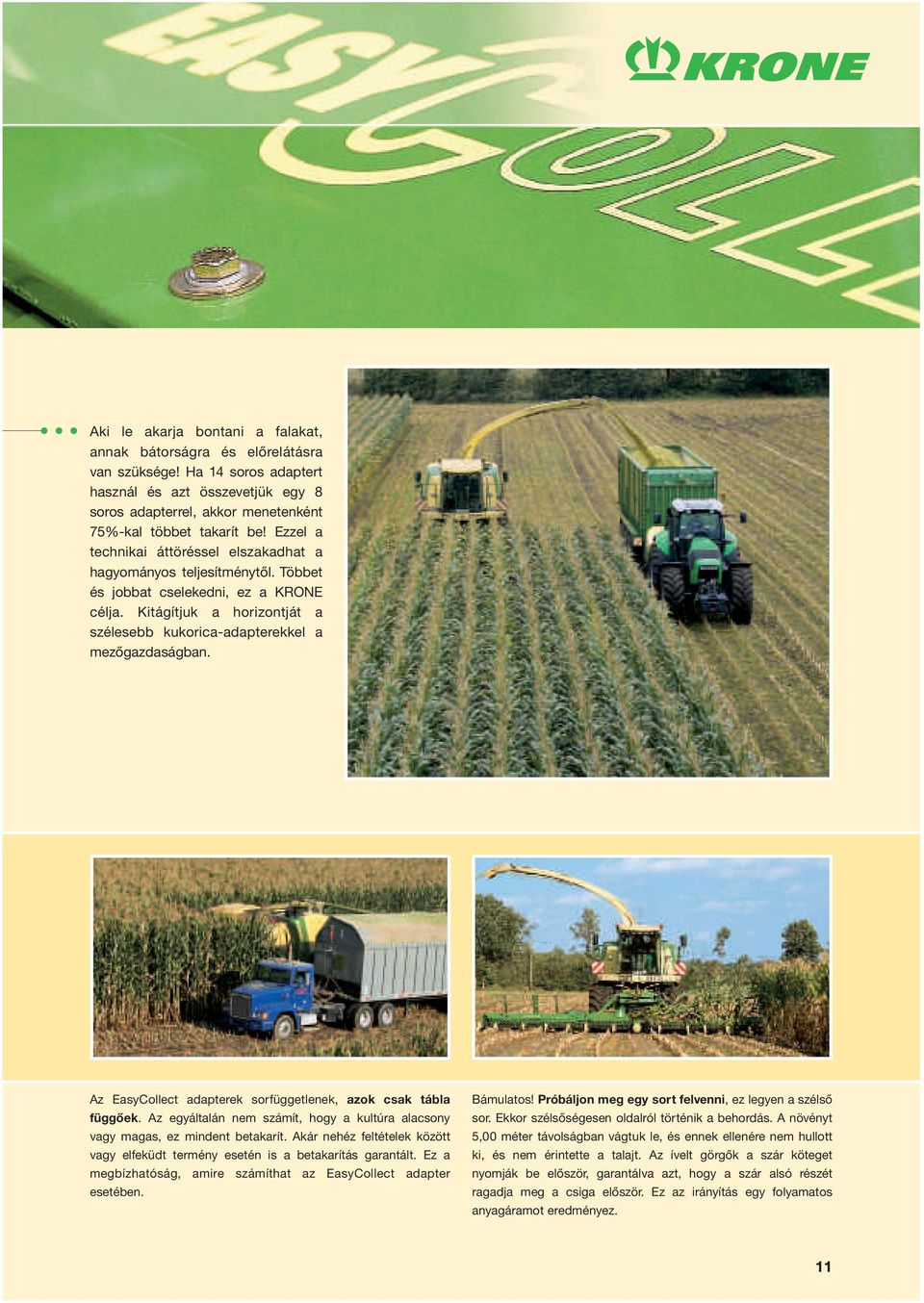

11 Aki le akarja bontani a falakat, annak bátorságra és előrelátásra van szüksége! Ha 14 soros adaptert használ és azt összevetjük egy 8 soros adapterrel, akkor menetenként 75%-kal többet takarít be! Ezzel a technikai áttöréssel elszakadhat a hagyományos teljesítménytől. Többet és jobbat cselekedni, ez a KRONE célja. Kitágítjuk a horizontját a szélesebb kukorica-adapterekkel a mezőgazdaságban. Az EasyCollect adapterek sorfüggetlenek, azok csak tábla függőek. Az egyáltalán nem számít, hogy a kultúra alacsony vagy magas, ez mindent betakarít. Akár nehéz feltételek között vagy elfeküdt termény esetén is a betakarítás garantált. Ez a megbízhatóság, amire számíthat az EasyCollect adapter esetében. Bámulatos! Próbáljon meg egy sort felvenni, ez legyen a szélső sor. Ekkor szélsőségesen oldalról történik a behordás. A növényt 5,00 méter távolságban vágtuk le, és ennek ellenére nem hullott ki, és nem érintette a talajt. Az ívelt görgők a szár köteget nyomják be először, garantálva azt, hogy a szár alsó részét ragadja meg a csiga először. Ez az irányítás egy folyamatos anyagáramot eredményez. 11

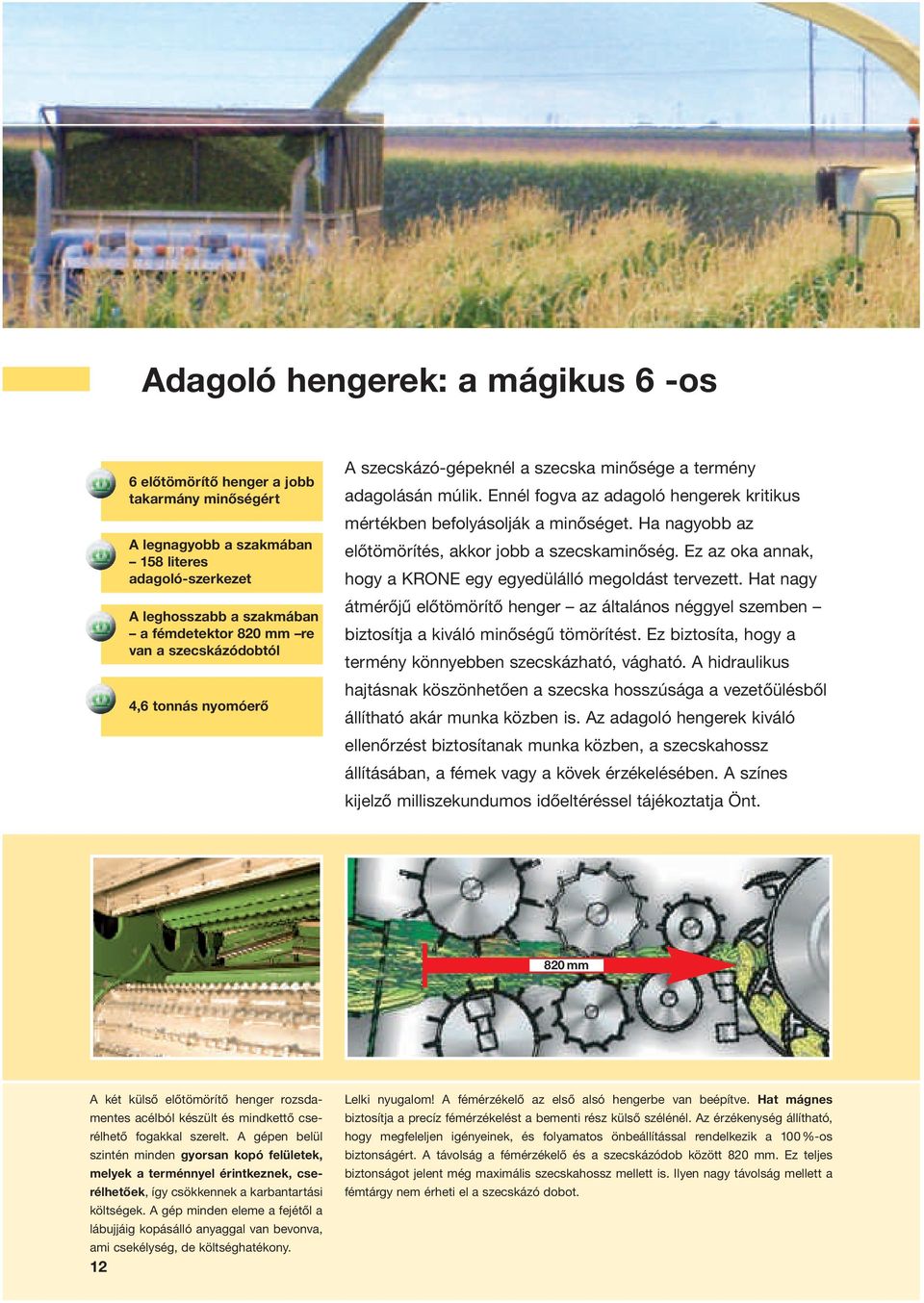

12 Adagoló hengerek: a mágikus 6 -os 6 előtömörítő henger a jobb takarmány minőségért A legnagyobb a szakmában 158 literes adagoló-szerkezet A leghosszabb a szakmában a fémdetektor 820 mm re van a szecskázódobtól 4,6 tonnás nyomóerő A szecskázó-gépeknél a szecska minősége a termény adagolásán múlik. Ennél fogva az adagoló hengerek kritikus mértékben befolyásolják a minőséget. Ha nagyobb az előtömörítés, akkor jobb a szecskaminőség. Ez az oka annak, hogy a KRONE egy egyedülálló megoldást tervezett. Hat nagy átmérőjű előtömörítő henger az általános néggyel szemben biztosítja a kiváló minőségű tömörítést. Ez biztosíta, hogy a termény könnyebben szecskázható, vágható. A hidraulikus hajtásnak köszönhetően a szecska hosszúsága a vezetőülésből állítható akár munka közben is. Az adagoló hengerek kiváló ellenőrzést biztosítanak munka közben, a szecskahossz állításában, a fémek vagy a kövek érzékelésében. A színes kijelző milliszekundumos időeltéréssel tájékoztatja Önt. 820 mm A két külső előtömörítő henger rozsdamentes acélból készült és mindkettő cserélhető fogakkal szerelt. A gépen belül szintén minden gyorsan kopó felületek, melyek a terménnyel érintkeznek, cserélhetőek, így csökkennek a karbantartási költségek. A gép minden eleme a fejétől a lábujjáig kopásálló anyaggal van bevonva, ami csekélység, de költséghatékony. 12 Lelki nyugalom! A fémérzékelő az első alsó hengerbe van beépítve. Hat mágnes biztosítja a precíz fémérzékelést a bementi rész külső szélénél. Az érzékenység állítható, hogy megfeleljen igényeinek, és folyamatos önbeállítással rendelkezik a 100%-os biztonságért. A távolság a fémérzékelő és a szecskázódob között 820 mm. Ez teljes biztonságot jelent még maximális szecskahossz mellett is. Ilyen nagy távolság mellett a fémtárgy nem érheti el a szecskázó dobot.

13 Fogaink garanciák kemény fogás. Ha valami bekerült, annak már nincs visszaút. A termetes adagoló rendszer gondoskodik arról, hogy a BiG X sohase marad étlen. A szakmában a legnagyobb adagoló egységgel rendelkezik, ami 158 literes. Garantáljuk az átfolyást és a kiváló szecskaméretet már az első pillanattól. A több, mint 4,6 tonnás nyomóerő ami a hat hengeren ébred, biztosítja a folyamatos és elegendő anyagáramot a szecskázódob irányába. Ez biztosítja az állandó szecskahosszt, amit előzőleg beállított; ha 11,8 mm-t adott meg, akkor az annyi is lesz. A kép az adagolt terményfalat mutatja be az egységben, köszönhetően a nagy előtömörítésnek. A szecskahossz állítása menet közben. Gyorsan be tudja állítani a szecskahosszt a kisebb Joystick a színes EasyTouch terminál segítségével, vagy tárolni tud két előző méretet a kis Joystickon az érintse meg és menjen üzemmódhoz. Ezen felül optimalizálható a takarmány minősége a növényállomány fejlettségének megfelelően. 13

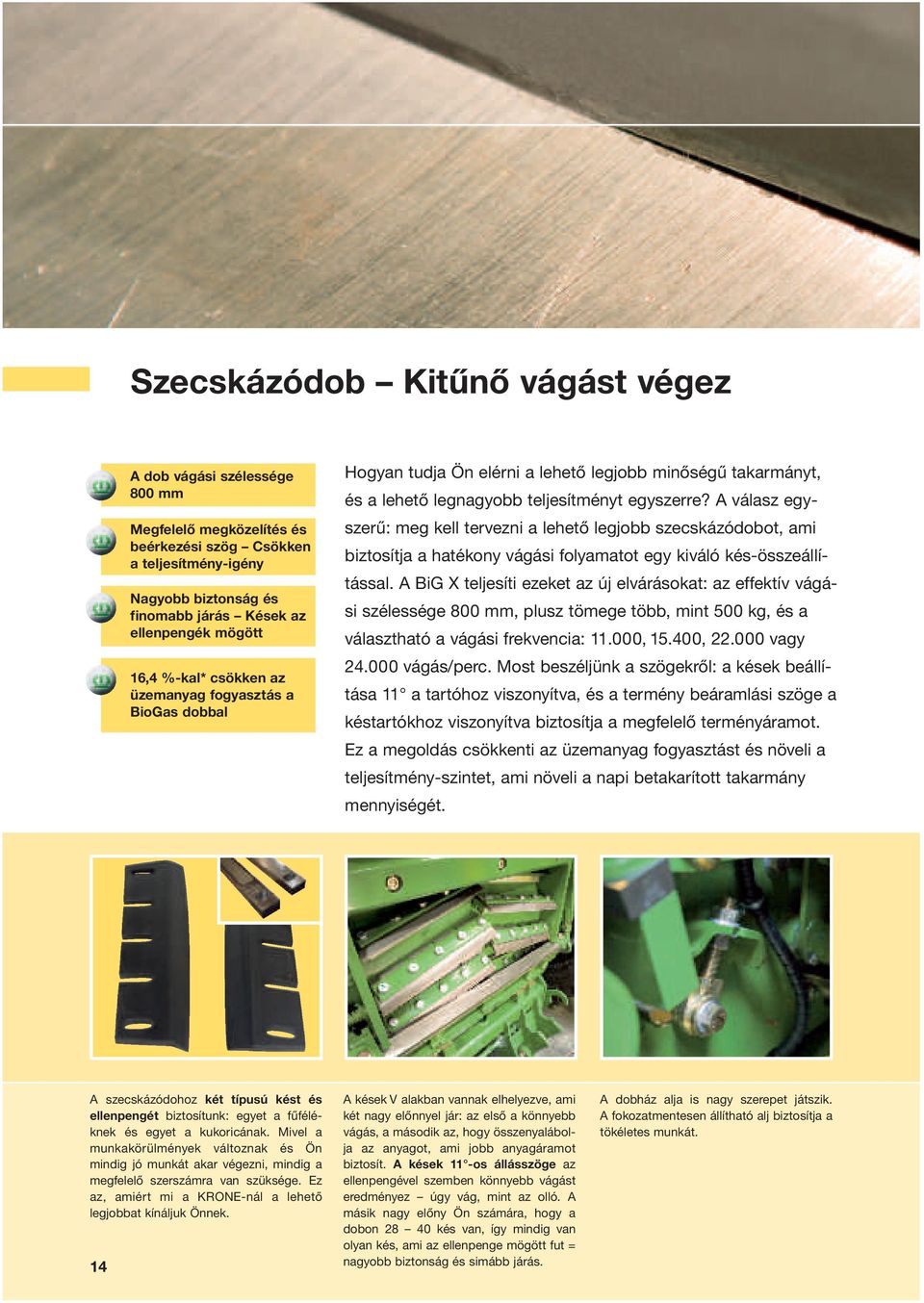

14 Szecskázódob Kitűnő vágást végez A dob vágási szélessége 800 mm Megfelelő megközelítés és beérkezési szög Csökken a teljesítmény-igény Nagyobb biztonság és finomabb járás Kések az ellenpengék mögött 16,4 %-kal* csökken az üzemanyag fogyasztás a BioGas dobbal Hogyan tudja Ön elérni a lehető legjobb minőségű takarmányt, és a lehető legnagyobb teljesítményt egyszerre? A válasz egyszerű: meg kell tervezni a lehető legjobb szecskázódobot, ami biztosítja a hatékony vágási folyamatot egy kiváló kés-összeállítással. A BiG X teljesíti ezeket az új elvárásokat: az effektív vágási szélessége 800 mm, plusz tömege több, mint 500 kg, és a választható a vágási frekvencia: , , vagy vágás/perc. Most beszéljünk a szögekről: a kések beállítása 11 a tartóhoz viszonyítva, és a termény beáramlási szöge a késtartókhoz viszonyítva biztosítja a megfelelő terményáramot. Ez a megoldás csökkenti az üzemanyag fogyasztást és növeli a teljesítmény-szintet, ami növeli a napi betakarított takarmány mennyiségét. A szecskázódohoz két típusú kést és ellenpengét biztosítunk: egyet a fűféléknek és egyet a kukoricának. Mivel a munkakörülmények változnak és Ön mindig jó munkát akar végezni, mindig a megfelelő szerszámra van szüksége. Ez az, amiért mi a KRONE-nál a lehető legjobbat kínáljuk Önnek. 14 A kések V alakban vannak elhelyezve, ami két nagy előnnyel jár: az első a könnyebb vágás, a második az, hogy összenyalábolja az anyagot, ami jobb anyagáramot biztosít. A kések 11 -os állásszöge az ellenpengével szemben könnyebb vágást eredményez úgy vág, mint az olló. A másik nagy előny Ön számára, hogy a dobon kés van, így mindig van olyan kés, ami az ellenpenge mögött fut = nagyobb biztonság és simább járás. A dobház alja is nagy szerepet játszik. A fokozatmentesen állítható alj biztosítja a tökéletes munkát.

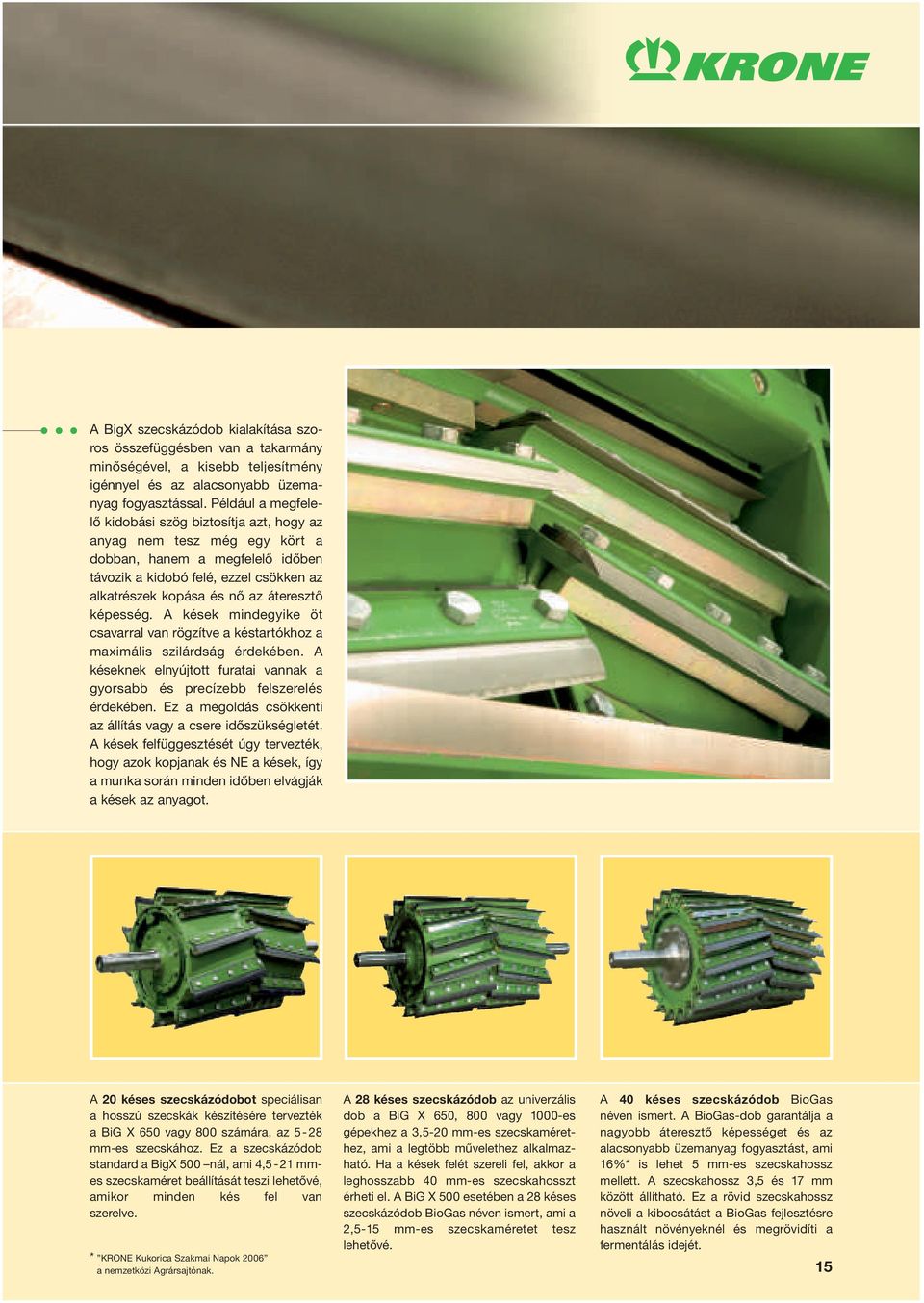

15 A BigX szecskázódob kialakítása szoros összefüggésben van a takarmány minőségével, a kisebb teljesítmény igénnyel és az alacsonyabb üzemanyag fogyasztással. Például a megfelelő kidobási szög biztosítja azt, hogy az anyag nem tesz még egy kört a dobban, hanem a megfelelő időben távozik a kidobó felé, ezzel csökken az alkatrészek kopása és nő az áteresztő képesség. A kések mindegyike öt csavarral van rögzítve a késtartókhoz a maximális szilárdság érdekében. A késeknek elnyújtott furatai vannak a gyorsabb és precízebb felszerelés érdekében. Ez a megoldás csökkenti az állítás vagy a csere időszükségletét. A kések felfüggesztését úgy tervezték, hogy azok kopjanak és NE a kések, így a munka során minden időben elvágják a kések az anyagot. A 20 késes szecskázódobot speciálisan a hosszú szecskák készítésére tervezték a BiG X 650 vagy 800 számára, az 5-28 mm-es szecskához. Ez a szecskázódob standard a BigX 500 nál, ami 4,5-21 mmes szecskaméret beállítását teszi lehetővé, amikor minden kés fel van szerelve. * KRONE Kukorica Szakmai Napok 2006 a nemzetközi Agrársajtónak. A 28 késes szecskázódob az univerzális dob a BiG X 650, 800 vagy 1000-es gépekhez a 3,5-20 mm-es szecskamérethez, ami a legtöbb művelethez alkalmazható. Ha a kések felét szereli fel, akkor a leghosszabb 40 mm-es szecskahosszt érheti el. A BiG X 500 esetében a 28 késes szecskázódob BioGas néven ismert, ami a 2,5-15 mm-es szecskaméretet tesz lehetővé. A 40 késes szecskázódob BioGas néven ismert. A BioGas-dob garantálja a nagyobb áteresztő képességet és az alacsonyabb üzemanyag fogyasztást, ami 16%* is lehet 5 mm-es szecskahossz mellett. A szecskahossz 3,5 és 17 mm között állítható. Ez a rövid szecskahossz növeli a kibocsátást a BioGas fejlesztésre használt növényeknél és megrövidíti a fermentálás idejét. 15

16 Szemroppantó A teljes valóság 250 mm-es átmérő: a szakmában az egyik legnagyobb törő felület Öt különböző hengerből választhat A szemroppantó henger könnyen cserélhető Hézagállítás a fülkéből A minél magasabb szintű takarmányérték-kihasználás alap követelmény. Ehhez azonban minden magot össze kell roppantani, még nagy szecskahossz esetében is. A KRONE megtalálta a megoldást. A szemroppantó hengernek nagy felülete van a BiG X esetén, ami azt jelenti, hogy nagyobb hengerhézaggal dolgozhat, összehasonlítva a versenytársakéval azonban ugyanolyan hatást ér el a minőség terén. Az előny az, hogy kisebb lesz a teljesítmény-igény, valamint ilyen módon a betakarítási teljesítmény meghaladhatja a 400 t/óra mennyiséget. A BigX-el készített kukorica szilázs optimális beltartalmi értékekkel rendelkezik, növeli a takarmány kihasználást. Az egydarabból álló roppantóhenger, ami a BigX-ben van, továbbfejlesztett változata a hagyományos gépekben találhatóknak. Minden henger kiegyensúlyozott a csendesebb és simább futás érdekében, mely növeli az élettartamot is. A nagy felületnek köszönhetően kisebb a hengerek kopása a kisebb átmérőjű hengerekhez viszonyítva. A hengerek közötti hézag fokozatokban állítható egy elektromos motorral a fülkéből. A hézag 0,5-10 mm között állítható. A színes EasyTouch kijelzőn mindig leolvasható az aktuális beállítás. A kiváló minőségű dupla hengergörgős csapágyazás 110 mm átmérőjével garantálja a legkiválóbb tulajdonságokat még nagy ütés-terhelés esetén is. A csapágyak kenése folyamatos az Autolube rendszerrel, a BiG X-en ez standard szerelvény. 16

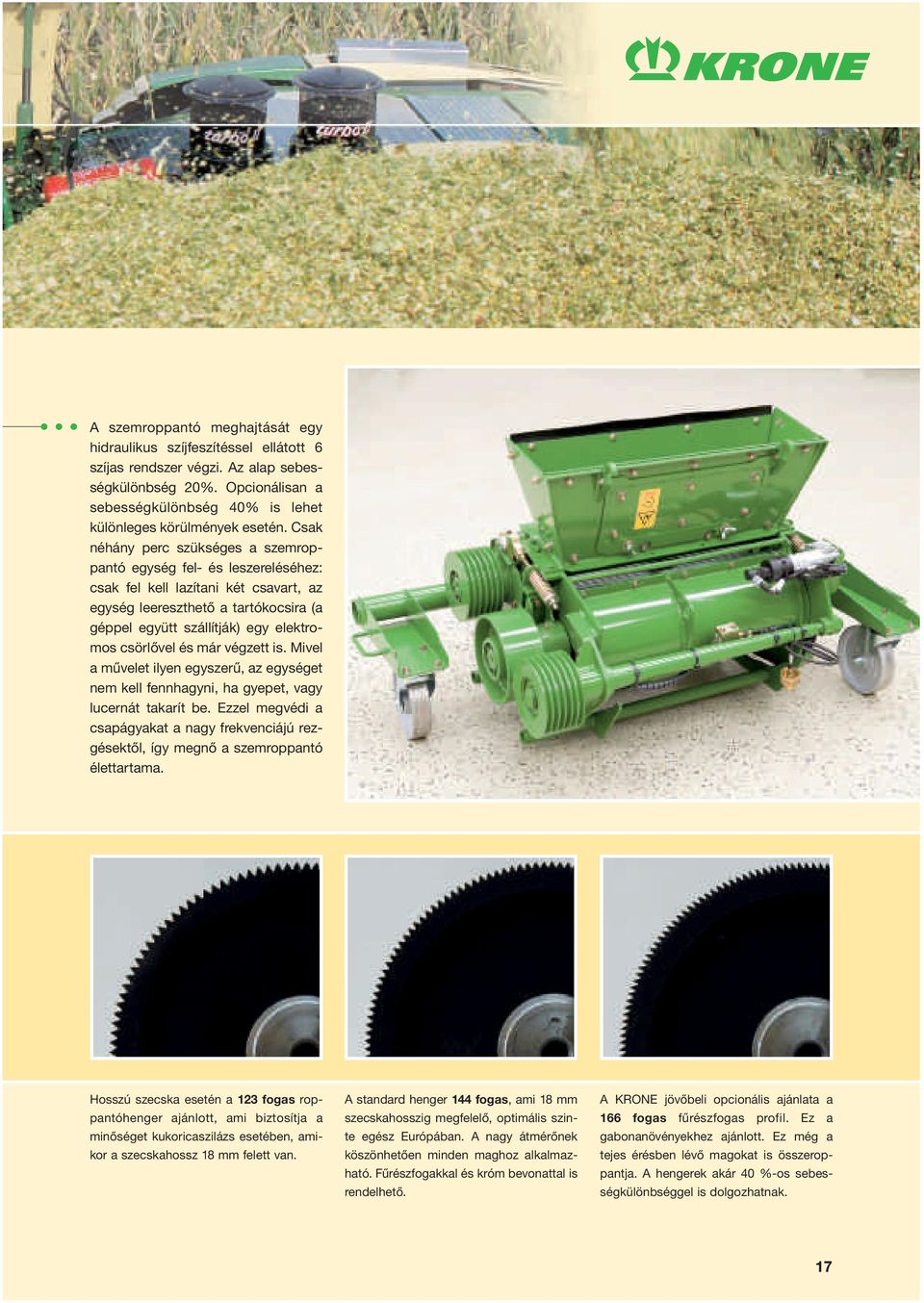

17 A szemroppantó meghajtását egy hidraulikus szíjfeszítéssel ellátott 6 szíjas rendszer végzi. Az alap sebességkülönbség 20%. Opcionálisan a sebességkülönbség 40% is lehet különleges körülmények esetén. Csak néhány perc szükséges a szemroppantó egység fel- és leszereléséhez: csak fel kell lazítani két csavart, az egység leereszthető a tartókocsira (a géppel együtt szállítják) egy elektromos csörlővel és már végzett is. Mivel a művelet ilyen egyszerű, az egységet nem kell fennhagyni, ha gyepet, vagy lucernát takarít be. Ezzel megvédi a csapágyakat a nagy frekvenciájú rezgésektől, így megnő a szemroppantó élettartama. Hosszú szecska esetén a 123 fogas roppantóhenger ajánlott, ami biztosítja a minőséget kukoricaszilázs esetében, amikor a szecskahossz 18 mm felett van. A standard henger 144 fogas, ami 18 mm szecskahosszig megfelelő, optimális szinte egész Európában. A nagy átmérőnek köszönhetően minden maghoz alkalmazható. Fűrészfogakkal és króm bevonattal is rendelhető. A KRONE jövőbeli opcionális ajánlata a 166 fogas fűrészfogas profil. Ez a gabonanövényekhez ajánlott. Ez még a tejes érésben lévő magokat is összeroppantja. A hengerek akár 40 %-os sebességkülönbséggel is dolgozhatnak. 17

18 Egyedülálló teljesítmény: A szecskázó, ami a haladást jelenti 836 és 1020 Lóerős kivitelben is Üzemelés egy vagy két motorral Teljes szinkronizálás egy Fő hajtásházzal Akár 50%*-os üzemanyag megtakarítás Őrültség vagy a jövő? A mezőgazdaság strukturális átalakulása világszintű jelenség, nagyon gyorsan történik, és középpontjában a gazdaságosság áll. Ez az, amiért a KRONE a világon elsőként kihozta az 1000 lóerő feletti szecskázó gépét, valamint a felhasználók csökkenteni akarják a költségeiket és növelni a teljesítményüket. A KRONE válaszolt a kihívásokra az új technológiával: a BiG X 800 & 1000 dupla motorral épített gép, teljes szinkronizációval. Mi ebben az előny? Egy vagy akár két motorral is dolgozhat rugalmasan alkalmazkodva az üzemeltetési körülményekhez, attól függően, hogy alacsony gyepet vagy magas kukoricát vág. Szállítási helyzetben csak egy motor működik az üzemanyag-megtakarítás érdekében. Iker-motor teljesítmény: most bemutatjuk a BiG X 800 erőforrását: két motortípusa van, az egyik motor teljesítménye 510 LE, a másik motor teljesítménye 326 LE. Amikor a két motor teljes szinkronban van, az összes teljesítmény 836 Le. Arra is lehetőség van, hogy csak az 510 LE-s motorral dolgozzon, és csak akkor indítsa be a második motort, ha teljesítmény többletre van szüksége. 18 A teljes szinkronizáció egy KRONE szabadalom, mely segítségével a két motor egymást kiegészítve dolgozik és nem egymás ellen. A szinkron egy elektronikának és egy fő hajtóműnek köszönhető, melyeken keresztül átadható a szecskázódob felé a már említett teljesítmény. Mi akkora teljesítményt adunk Önnek, amekkorára szüksége van. Egy motorral* akkor üzemeltesse a gépet, amikor szállítási helyzetben halad, vagy szálastakarmányban végez könnyű munkákat. Ez akár 50% üzemanyag megtakarítást is eredményezhet. A második motort a maximális teljesítményhez használja nagytömegű növények esetén.

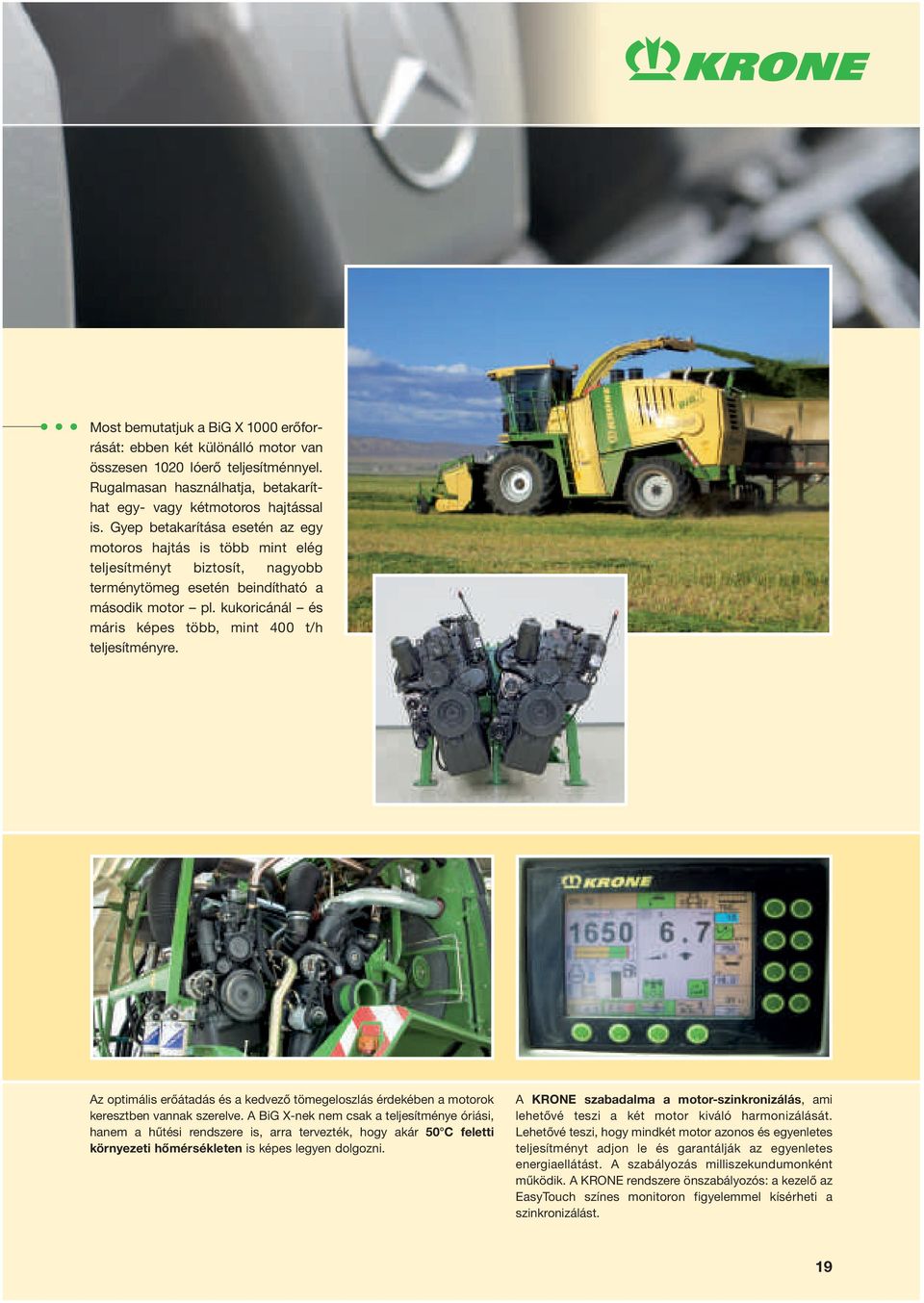

19 Most bemutatjuk a BiG X 1000 erőforrását: ebben két különálló motor van összesen 1020 lóerő teljesítménnyel. Rugalmasan használhatja, betakaríthat egy- vagy kétmotoros hajtással is. Gyep betakarítása esetén az egy motoros hajtás is több mint elég teljesítményt biztosít, nagyobb terménytömeg esetén beindítható a második motor pl. kukoricánál és máris képes több, mint 400 t/h teljesítményre. Az optimális erőátadás és a kedvező tömegeloszlás érdekében a motorok keresztben vannak szerelve. A BiG X-nek nem csak a teljesítménye óriási, hanem a hűtési rendszere is, arra tervezték, hogy akár 50 C feletti környezeti hőmérsékleten is képes legyen dolgozni. A KRONE szabadalma a motor-szinkronizálás, ami lehetővé teszi a két motor kiváló harmonizálását. Lehetővé teszi, hogy mindkét motor azonos és egyenletes teljesítményt adjon le és garantálják az egyenletes energiaellátást. A szabályozás milliszekundumonként működik. A KRONE rendszere önszabályozós: a kezelő az EasyTouch színes monitoron figyelemmel kísérheti a szinkronizálást. 19

20 3800 TO KIVÁLÓ MIN KUKORICA SZ Nincs még egy 11 ÜZEMÓR

21 NNA ŐSÉGŰ ILÁZSBÓL A szenvedély a hajtóerőnk A ALATT ilyen gép.

22 Az X faktor Minőség a mennyiségben Szecskaminőség a mennyiségben A hosszabb szecskák elenyésző aránya Nagyobb szecskahozam Kivételes szerkezetű és egységes minőségű szilázs Milyen fontos, hogy mi lesz a vége! Minden felhasználó úgy akar dolgozni, hogy költség-hatékony legyen, és a legnagyobb teljesítményt tudja elérni. A KRONE hallgatott a gazdálkodókra és a gépi bérvállalkozókra és ez az, amiért a szecska minősége a tervezés középpontjába került a BiG X-nél, Minőség a Mennyiségben! Ez a filozófiánk a KRONE-nál, meg kell hallani a piac igényeit, és azokat minél hamarabb meg kell valósítani a termékekben. Ez az, amiért a BiG X a Fülelő Szecskázó névre hallgat. A szecska minőség az, amire büszkék vagyunk a BiG X biztosítja ezt újra meg újra. És ne feledjük a hatalmas teljesítményt sem. A szecska minősége az elején kezdődik: egy szecskázógép esetében a szecska minősége a szecskázó dobtól és az adagolástól függ. Ha az anyag nem megfelelő szögben halad a dob felé, akkor a szecska-méret egyenetlen lesz. Amennyiben az anyag hosszirányban jut a dobhoz, a szecskaméret egységes lesz és állandó. Ez az a hosszirányú adagolás, amiről az EasyCollect tárgyalásakor szóltunk. A BiG X kiemelkedően egyenletes szecska mérettel és egyenletes anyagárammal elismertté vált. A szecska minőség az adapternél kezdődik és a kidobótoronynál ér véget. 22

23 A végrehajtott próbák százai igazolták azt, hogy a BiGX képes teljesíteni az elvárásokat. A hosszabb a frakcióarány nagyon alacsony, kivételesen jó az anyag szerkezete és egyenletes a minőség. A profi gazdák csak egy szempontot ismernek: Jobb szecskaminőség = > jobb szilázs tömörítés = > kisebb másodlagos fermentáció = > jobb takarmány-minőség = > nagyobb kinyerés a növényből. Néhány tipikus KRONE frakció eredmény: csak 0,1%-al hosszabb szecska (>20 mm) 9 mm-es beállított szecskaméret esetén. Akkor, amikor a beállított szecskaméret 14 mm volt, a hosszabb szecskák aránya akkor is csak 0,6 % volt, messze elmaradva az általános 2-2,5 %-tól. A KRONE-val nagyon jó szerkezetű takarmányt készíthet, hosszabb frakció nélkül. A másodlagos fermentáció elkerülhető az egységes szecskahossznak köszönhetően. A dolog kulcsa az egységes szecskaméret, minden hosszabb anyagrész nélkül. Sokkal fontosabb az, hogy a szecskaminőség legyen a fókuszban a hagyományos szecskahossz elmélettel szemben. A BiG X a precíz szecskázást hozza el Önnek. 23

24 Még két pár szem Az AutoScan rendszer Automatikus ellenőrzés és utánállítás Állandó optimális szecskahossz Optimális kazaltömörítés Nagyobb takarmányérték Az érés foka és állapota nem mindig egyenletes a táblán. Azt Ön is tudja, hogy ez jól látszik a kukoricán. Ha a kukorica barnább, az azt jelenti, hogy érettebb, mint a zöldebb állomány. A KRONE kifejlesztette azt az egyedülálló rendszert, ami méri az érettséget menet közben. Mindezt azért, mert Vásárlóink egységes szecska-minőséget kívánnak. Az AutoScan rendszer folyamatosan méri a termény érettségét, és automatikusan állítja a szecska hosszát annak érdekében, hogy egyenletes legyen a szecska minőség. Az AutoScan rendszer megkönnyíti a kezelő munkáját és jobb minőségű anyagot biztosít Önnek. Az AutoScan standard felszereltség, ami egységesebb szecskázott anyagminőséget bistosít. szecskahossz Nedves Érési fok Szàraz Az AutoScan érzékelő egy optoelektronikus fotocella, ami az EasyCollect kukorica-adapterbe van építve. A betakarított növény áthalad az öntisztítós érzékelő előtt és az érési fokot automatikusan megállapítja. Az AutoScan rendszer innovációs díjat kapott a DLG - től ez nem csak praktikus fejlesztés, hanem segít abban, hogy több hasznot hozzon a növény. A növény érettségétől függően az AutoScan érzékelő ezt az adatot információvá alakítja. A rendszer automatikusan megállapítja az optimális szecskahosszt és átállítja a szecska hosszúságot menet közben. A megfelelő szilázs struktúra kialakításához a zöld kukorica szecskahossza nagyobb, a szárazabb kukoricáé pedig rövidebb a kívánt tömörítés elérése érdekében. Az optimális szecskahossz mindig garantált. 24

25 A hétköznapok gyakorlata a kukorica silózásban: Normál Érési fok szecskahossz Cél Zöld 12-20mm Jó szerkezet a takarmányban (nagy nedvességtartalom) Ne pépesedjen a takarmány Barna sárga 5-9mm Jól tömöríthető legyen az anyag (alacsony nedvességtartalom) Alacsony legyen >35% szárazanyag a hosszú szecska aránya A betakarítási feltételek változnak minden táblán. A KRONE AutoScan rendszere érzékeli a növények érettségi fokát, és automatikusan állítja a szecska optimális hosszát. Ez a garancia arra, hogy minden esetben optimális szerkezetű anyagot kap, lehetővé válik az optimális tömörítés, minek következtében elmarad a másodlagos fermentáció. A vezetőnek csak a minimális és a maximális szecskahosszt kell meghatároznia az AutoScan-en, ezek után be kell kapcsolni az automatikus szecskahossz-állítási üzemmódot. Az aktuális szecskahosszt kijelzi a színes EasyTouch terminál. A kiváló takarmány-minőség minden terményállapotban elérhető. Csak a folyamatos jó szecskaminőség garantálja a kiváló kukorica szilázst, és biztosítja a kivételesen jó minőségű takarmányértéket. A szarvasmarhák a kiváló minőségű takarmányt jobban emésztik, és jobb a kihozatal is. Ez azt eredményezi, hogy az állatok többet esznek naponta és így magasabb lesz a tejtermelés vagy a súlygyarapodás. Az igazi állapot: elégedett marhák és boldog gazdák. 25

26 Intelligencia a fedélzeten Intelligens berendezés Félelmetesen növekszik a kibocsátás Diagnosztikai rendszer beépítve Aktív talajkövetés A KRONE nál nem csak BiG gépeket építünk, hanem intelligens gépeket is. Ahhoz, hogy elérjük a nagy termelékenységet vagy a jó szecska-minőséget nem csak erőre van szükség, hanem felhasználóbarát technológiára is. Például a maximális teljesítmény eléréséhez a szecskázógépet felszereltük a vezető technológiával, melynek neve ConstantPower (állandó erő), mely automatikusan beállítja a haladási sebességet a terhelés függvényében. Ez mentesíti a kezelőt attól, hogy folyamatosan változtatnia kelljen a haladási sebességet lehetővé teszi számára a relaxációt, és tovább növeli a gép teljesítményét. Minden BiGX gépbe be van építve egy diagnosztikai rendszer, ami figyelemmel kíséri és jelzi az anomáliákat, mielőtt azok valós problémává válnának. Ez nagyobb megbízhatóságot biztosít különösen a csúcs időszakokban, amikor az idő az úr. A hozammérő opcionálisan beszerelhető. A CropControl rendszer méri a gép által betakarított termés mennyiségét. Az érték a fedélzeti komputerben tárolódik és igény esetén kinyomtatható, dokumentációként szolgálhat Önnek. A nedvességmérés szintén lehetséges a BigX gépen. Ez nagyon pontos adatot szolgáltat, mutatja a pillanatnyilag a kifúvón áthaladó szecska nedvességtartalmát. Ez jól felhasználható adat a különböző terményeknél, mint kukorica, teljes növényi zúzalék, gyep vagy lucerna. 26

27 A ConstantPower állandóvá teszi a kibocsátást, és több erőt biztosít a vezetőnek. Csak be kell állítani a kívánt motorterhelést, és a haladási sebességet automatikusan szabályozza. A maximális kibocsátást biztosítja Önnek óráról-órára és napról-napra. Különösen jól használható hosszú műszak esetén, amikor az intelligens rendszer Ön helyett dolgozik. Ez a fejlett gép egyre több előnyt nyújt. Itt van, ami jó Önnek. A BiGX adagoló hengerei erősek, azonban érzékenyek. Az opcionális RockProtect rendszer megvédi a gépet a kövektől származó sérülésektől. Amikor követ érzékel, akkor leállítja a hajtást egy milliszekundumon belül. Az érzékenység a színes EasyTouch terminálon állítható be. Automatikus kormányzás és talajkövetés: Minden BiG X gépre megrendelheti opcionálisan az AutoPilot és az Active talajkövető rendszert. Az EasyCollect kukorica adapteren található érzékelők látják a kukorica sorokat, és ezt az információt továbbítják a kormányrendszerbe, ahol aktiválják a kormányrendszert és soron tartják a gépet a tábla hosszában. A talajkövető esetében először be kell állítani a kívánt tarlómagasságot, és az EasyCollect beállít minden kontúrt balról jobbra és fel le. 27

28 Az Ön kedvenc helye A vezérlőközpont 7 -os kijelző Több, mint 20 funkció a kezében Kiváló kilátás Klímavezérlés A hosszú munkanapok különösen ha az éjszakába nyúlnak állóképességet és koncentrációt igényelnek a vezetőtől. A Command Vision fülkével a KRONE kifejlesztette a nagy méretű fülkét, mely megfelel minden ergonómiai követelménynek, a legújabbaknak is. Kényelem, biztonság, hatékonyság, termelékenység és a legnagyobb hely a lábaknak ebben a kategóriában. Speciálisan tervezték, több helye van a munkára és a pihenésre. Klímaberendezés, légrugózású ülés, hűtődoboz és pótülés jellemzi a fülkét. A hosszú munkanapok rövidebbé válnak. A vezető minden főbb munkálatot és műveletet közvetlenül a vezetőülésből végez ujjnyomásokkal, láss többet tegyél többet. Ne feledkezzünk meg az egyedülálló hátsó tengely-rugózásról, ami a BiGX vezetését még simábbá teszi. Teljes körű kilátás: a vezető mindent lát a Command-Vision-Cab nevű fülkéből. Nagy segítség a magas oldal ablakokon, főleg akkor, amikor a kifúvó teljesen felemelt állapotban van 6,00 méter munkamagasság a vezető akkor is jól látja, görnyedés nélkül. Ez további kényelmet jelent és növeli a teljesítményt. Jobb oldali elhelyezés: minden vezérlőegységet a jobb oldalon helyeztek el. A kezelőnek minden kézre esik és jól látható. Néhány szó a joystickről.. Ezzel több, mint 20 funkciót programozhat ami azt jelenti, hogy amikor szecskáz, sohasem kell a kezét elmozdítania egy állításhoz sem. Figyeljünk a részletekre ismét. A kar az üléshez van rögzítve, így az együtt mozog Önnel, és nem az ellenkező irányba. 28

29 Autopilot Adapter vissza hajtás Adapter be/ki Leeresztés Emelés Hajtáskapcsoló Kifúvó tető fel Kifúvó balra Felhordó Kifúvó tető le Gázadás előre Üres Automatikus haladási irányváltás Automatikus talajkövetés Emelés előbeállítás Kifúvó jobbra Szecskahossz elmentés Kifúvó leeresztése Szecskahossz 2 Középállás Kifúvó emelése Szecskahossz 1 Tempomat Állandó terhelés Elmentés Fokozatnélküli kifúvó sebességállítás Park - kifúvó Motor névleges/ alapjárati fordulatszám Motorfordulat beállítás Gázadás hátra Az EasyTouch terminál egy 7 -os nagy felbontású kijelző, ami vezérelhető a SpeedDia rendszeren keresztül vagy közvetlenül a kijelzőn. Minden fontosabb gépműködési adatot mutat a kijelzőn, három részre van osztva: motor, erőátvitel és szecskázási információk mindegyiknél lekérhetőek további rész információk igény szerint. A terminálon keresztül közvetlenül állíthatja az adagoló hengerek rését felhasználóbarát módon. A világításkapcsolók, az ablaktörlő kapcsoló, a fűtés- és légkondicionálás kapcsolói közvetlenül a vezető előtt vannak elhelyezve. Amikor az indítókulcsot kiveszi, akkor működésbe lép az automatikus védelmi rendszer, ami biztosítja a fülke védelmét. Még érintve a kényelmi rendszer elemeit a fülkébe beépítettek egy hűtő dobozt a víznek vagy üdítőnek, illetve a tízórai szendvicsnek. 29

30 Napi elfoglaltság Minimális karbantartási igény Automatikus kenési rendszer Standard Levegő kompresszor Standard Gyors és Könnyű hozzáférés a dobhoz Gyors napi karbantartás Megértjük gondjait! Főleg egy nehéz betakarítási szezonban a szecskázógépnek folyamatosan mennie kell. Éppen ezért a KRONE a napi karbantartási igényt a minimumra csökkentette. Ez az, amiért a BigX gépen standard felszerelés az automatikus kenési rendszer, több mint 50 kenési helyen, így megkíméli az idejét. A gépen van légkompresszor nagy tartállyal, ami segíti a tisztítást és a karbantartást akár a táblán is. A hozzáférés a működő alkatrészekhez: mint az adagoló hengerek, a szecskázódob és a szemroppantó - gyors és könnyű. El tudja végezni két perc alatt? A BiG X 1000 el be tud takarítani 14 tonna kukoricát, majd egyszerűen kinyitja az adagoló hengerek fedelét, ami könnyű hozzáférést biztosít a késekhez és a dobhoz az ellenőrzéshez. Az élező üzemeltethető a fülkéből és kívülről is. Plusz van egy élezés számláló, ami jelzi azt, hogy mikor kell a gépet újra beállítani. Ez valóban nagy kényelem a vezető számára. A jobb kezelhetőség érdekében egy munkalámpát szereltek fel, ami segít, ha sötétben kell élezni. Az adagoló egység egy perc alatt könnyen eltávolítható. Két lehetőség van rá: önműködően minden dobhoz csatlakozás nélkül. Szabaddá teszi a szecskázó dobot és könnyen elérhetővé válik az. Ez a karbantartási munkát könnyíti meg, különösen akkor, ha a késeket vagy az ellenpengét kell cserélni. A géphez alapfelszereltség a szállító kocsit az adapter alá, ami megkönnyíti a biztonságos leszerelést és az azt követő kezelést a műhelyben. 30

31 Alap felszerelés a nagy tartállyal ellátott légkompresszor. Ezt arra használhatja, hogy lefúvatja a gépet a kések élezése vagy a karbantartás előtt. A kompresszorral a nagy légtartálynak köszönhetően 1/2 -os kulcsokat is használhat. Ez elegendő a táblán végzett műveletekhez. A motort átlósan szerelték be a hátsó tengely fölé, és közelében van minden hajtott egység, a kisebb teljesítmény vesztés érdekében. Amellett, hogy így van biztosítva a legjobb tömegeloszlás, ez biztosítja az optimális hozzáférést is karbantartás esetén. A nagy motorházfedelek kinyitásával könnyen hozzáfér a motortérhez. A szemroppantó hengerek be- és kiszerelése gyors folyamat. Egy elektromos kulcs biztosítva van a BigX-en a művelet segítésére, így a szemroppantót ki-, és a be lehet szerelni 15 perc alatt. További előny, hogy a hűtőventillátort és a hűtőket el lehet érni jobb- és baloldalról egyaránt. 31

32 Termelékenység A szenvedély ösztönöz bennünket Több mint 5%-kal nagyobb teljesítmény nagyobb adapterrel Több mint 25%-kal nagyobb teljesítmény a BioGas dobbal Növeli a gáztermelést 15%-kal A méret teszi a különbséget Könnyű valamit állítani és nehezebb azt megtenni. Mi a KRONE cégnél keményen dolgozunk, és a becsületes utat választjuk. A DLG megvizsgálta a BiG X-et, és az eredmények az alábbi ábrákon megtekinthetőek*. Az adatok a BiG X teljesítményét mutatják be. Ez valószínű azért van, mert a konkurencia nem akarta bemutatni az adatait a BigX-el összehasonlítva. Aki valaha is meglátja, hogy mennyire megemelkedhet a teljesítménye, az bizonyosan be akar fektetni egy Big X-be. * A DLG Focus Test 5432 F megtekinthető a honlapon. Hagyományos és széles adapter összevetése BiG X 650 teljesitménye EasyCollect 6000 és 1053-al Standard és Biogas dob összevetése BiG X 650 teljesitménye Standard és Biogas dobbal 12 mm-es szecskahossz EC 6000* EC1053* t/h 245,77 259,98 l/t 0,67 0,55 l/ha 34,80 27,73 *EC 6000 = 6,00 m munkaszélesség *EC 1053 = 10,50 m munkaszélesség Teljesitmény (t/óra friss anyag) EC 1053 EC ,7 % 5 mm-es szecskahossz Standard* Biogas* t/h 173,15 215,84 l/t 0,67 0,56 l/ha 33,73 29,22 *Standard dob = 28 kès *Biogas dob = 40 kès Teljesitmény (t/óra friss anyag) ,6 % 40 kès 28 kès 2006 szeptemberében tartottunk egy sajtóbemutatót, ahova meghívtuk a nemzetközi agrár sajtó részvevőit, hogy kövessék nyomon a végrehajtott tesztelést. Ezeknek a teszteknek az eredménye igazolta a független vizsgáló DLG eredményeit. A BigX sokat, többet tud! A falánk adagoló hengerek, a széles adapter minden időben növeli a gép teljesítményét. Amikor kis szecskákat készítettek, akkor a KRONE Biogas 40 késes szecskázódobja 25%-kal növelte a teljesítményt. (Minden tesztnek mérték az idejét, tartalmazza a fordulók és a megállások stb. idejét). 32

33 A terményáram folyamatos a beáramló nagy mennyiségű anyag biztosítja azt, hogy az anyag csak a feltétlenül szükséges ideig tartózkodik a gépben. Biogáz termelés Gáz/kg 472,8 408,3 100% 115% Szecskahossz 10 mm 5 mm A LUFA Nord-West végrehajtott egy vizsgálatot annak meghatározására, hogy a szecskahossz mennyiben befolyásolja a termelt biogáz mennyiségét november 6.-án a Bigx V8 által készített 5 és 10 mm szecskákból vettek mintát. A LUFA megmérte azt, hogy 25 nap alatt mennyi biogáz keletkezik a levágott növényből. Az eredmény érdekes volt, a rövidre vágott növény több biogázt termel rövidebb idő alatt, mint a hosszabbra vágott. Ez azt jelenti, hogy az 5 mm-es szecskahossz 15%-kal több energiát jelent, mint a 10 mm-es szecska esetén. Nem ez az egyetlen ok, amiért érdemes a BioGas dobot használni, a teljesítménye is nagyobb 25%-kal. 33

34 Üzemanyag fogyasztás A kevesebb több 30% üzemanyag megtakarítás tonnánként 16%-os üzemanyag megtakarítás BioGas dobbal 5 mm-es szecskaméretnél Szélesebb adapter, nagyobb megtakarítás Haladjon lassan, használja az erőt hatékonyan Kivételesen hatalmas teljesítmény, egyesítve a csökkentett üzemanyag fogyasztással. Megértheti ennek jelentőségét a mai üzemanyagárak mellett. Az ugrás alapja az új fejlesztésű energiatakarékos kukorica-adapter. Alacsonyabb fogyasztás egy fejlettebb eszközzel. A hivatalos tesztek igazolták, hogy a 9,00 méteres adapter használata a 6,00 méteres helyett 30% üzemanyag megtakarítást eredményez betakarított tonnánként. (DLG* Focus Test 5432). * A DLG Focus Test 5432 F megtekinthető a honlapon. Hagyományos és széles adapter összevetése BiG X 650 teljesitménye összehasonlitva az EasyCollect 6000/1053-al Standard dob és Biogas dob BiG X 650 teljesitménye összehasonlitva az Standard/Biogas dobbal 12 mm-es szecskahossz EC 6000* EC1053* t/h 245,77 259,98 Üzemanyagfogyasztás (friss tömeg) 1,00 0,90 0,80 17,9 % 5 mm-es szecskahossz Standard* Biogas* t/h 173,15 215,84 Üzemanyagfogyasztás (friss tömeg) 1,00 0,90 0,80 16,4 % l/t 0,67 0,55 l/ha 34,80 27,73 *EC 6000 = 6,00 m munkaszélesség *EC 1053 = 10,50 m munkaszélesség 0,70 0,60 0,50 0,40 0 EC 6000 EC 1053 l/t 0,67 0,56 l/ha 33,73 29,22 *Standard dob = 28 kès *Biogas dob = 40 kès 0,70 0,60 0,50 0,40 0 Standard Biogas Nézzük a tényeket a KRONE BiG X Kukorica tanácskozás 2006, melyet a nemzetközi agrársajtónak ajánlottak, nagyon hatásos eredményeket hozott az üzemanyag-fogyasztás terén. (Minden tesztnek mérték az idejét, tartalmazza a fordulók és a megállások stb. idejét): 1. A szélesebb adapter csökkentette az üzemanyag fogyasztást. 2. Rövid szecskahossz esetén (5 mm) a KRONE BioGas adaptere 16%-kal csökkentette az üzemanyag-fogyasztást tonnánként. Egy kivételes eredmény, hogy a BigX 650 teljesítménye közel 25 %-kal nagyobb volt. A technológia, melynek NAGY a hozadéka: a nagyobb szecskázó rendszer, a nagyobb teljesítmény, amit azonos motorteljesítménnyel lehet elérni. Az üzemanyag-fogyasztás csökkent a területre vagy a terményre vonatkoztatva is. A szecskaméret 8 mm alatti a KRONE BioGas dobjának köszönhetően. 34

35 Miért jobb a széles adapter? Teljesítményigények: Példa 10 km/h. 100 % = 650 Le Teljesítményigények: Példa 5 km/h. 100 % = 650 Le Vágórendszer 440 Le Vágórendszer 503 Le (+58 Le = 13%) Hajtásrendszer 110 Le Hajtásrendszer 45 Le ( 65 Le) Adalgoló hengerek 40 Le Adagoló hengerek 44 Le (+4) Szecskázódob 30 Le Egyebek (Légkondicionáló) 30 Le Szecskázódob 33 Le (+3) Egyebek (Légkondicionáló) 30 Le A hajtásrendszer energia szükséglete növekszik a sebesség duplázásával (Square faktor). A fenti ábra példa a teljesítmény kihasználására. Ha összehasonlítjuk a 8 és a 14 soros adaptereket, akkor a hatékonyság erőteljesen növekszik, és különösen csökken a betakarított termés egységnyi mennyiségére vonatkoztatott üzemanyag-fogyasztás. A szélesebb adapter használatával csökkentheti a haladási sebességet, és ezzel sokkal több energiája marad a szecskázómű működtetésére ahelyett, hogy a haladásra pazarolná azt. Vannak még más előnyei is: 1. Könnyebb a tábla megkezdése. 2. Kevesebb lesz a tábla végi forduló, több idő marad a szecskázásra. 3. Kevesebb keréknyom talajtömörítés. 4. Gyorsabb fordulók. 35

36 BiG X Mindennél több Az Ön előnyei Nagyobb termelékenység és teljesítmény-kihasználás Kiemelkedő fülke és vezérlés Innovatív technológia mely kielégíti Önt Nagy kapacitású hűtőrendszer Adapter minden körülményhez Kis karbantartási igény BioGas dob többet teljesít Szemroppantó, könnyen szerelhető Masszív felépítés Gyors közúti közlekedés Nagyobb megelégedettség Az Ön partnereinek előnye Kiemelkedő szilázs minőség 6 adagoló henger Csökkentett talajtömörítés széles adapter Betakarítógép minden műveletre Rövidebb betakarítási szezon Több energia a növényből 36

37 Itt megtalálja az Ön által áhított kombinációt, mint LE, Nm & IQ 37

38 BiG X: Adatok és képek Típus BiG X 500 BiG X 650 BiG X 800 BiG X 1000 Motor Mercedes-Benz OM 460 LA Mercedes-Benz OM 502 LA M-B OM 460 LA + OM 926 LA Mercedes-Benz 2xOM 460 LA Hengerek száma/levegőellátás/emisszió 6/TI/Euro 3A-Tier III 8/TI/Euro 3A-Tier III 2x6/TI/Euro 3A-Tier III 2x6/TI/Euro 3A-Tier III Hengerűrtartalom l 12,8 16,0 12,8 + 7,2 12,8 + 12,8 Maximális teljesítmény ECE R /min kw/le 375/ / / /1020 Max. teljesítmény ECE R /min kw/le 357/ / / / / /510 Max. teljesítmény ECE R /min Nm Üzemanyagtartály/Póttartály l 960/ / / /400 Hajtás (haladás) Típus Fokozat nélkül állítható kerékmotorokkal Sebesség szántóföldön km/h 0-22 Sebesség közúton km/h WD & Központi differenciál zár Standard Tengelyek Kormányzási szög Fok Hátsó tengely rugózás Standard Hidraulikus Hajtások Adapter Fokozat nélkül állítható Adagoló hengerek Fokozat nélkül állítható Adagoló hengerek Adagoló hengerek nyitása/hozzáférés Tölcsér alakú / Gyors csatlakozatás Számuk/Fémérzékelő/Mágnesek száma 6 / Standard / 6 Fémérzékelő Szecskázódob távolsága mm 820 Nyomóerő/Űrtartalom kg (l) 4600 / (158) Szecskahossz állítás Fokozat nélkül a fülkéből (0,1 mm) Szecskázódob Dob: Szélesség/Átmérő/Állásszög mm 800/600/V alakban 11 Kések száma 20, 28 20, 28, 40 20, 28, 40 28, 40 Szecskahossz tartomány mm 4-21, 3, , 3,5-20, 2, , 3,5-20, 2,5-15 4,5-24, 3,5-17 Vágás/perc U/min 11000, , 15400, , 15400, , A dob állítása Standard Szemroppantó 123 fog Normál- vagy krómozott fog Fűrészfog profil/fogköz mm Opcionális / 6, fog Normál- vagy krómozott fog Fűrészfog profil/fogköz mm Opcionális / 5, fog Fűrészfog/fogköz mm Opcionális / 4,72 Hengerek sebességkülönbsége % (40 megrendelésre) Fülkéből állítható hézag & Automata kenőrendszer Standard Hengerátmérő/Hézag tartomány mm 250 / 0,5-10

39 Típus BiG X 500 BiG X 650 BiG X 800 BiG X 1000 Szecskakidobó Rotor átmérő/szélesség/lapátok száma 560 / 660 / 8 Sebesség névleges motor fordulatnál/lapátok állása V állás a központhoz / 2188 V állás a központhoz / 2300 V állás a központhoz / 2420 A hátsó lemez fokozatnélküli állítása Standard Kifúvó Forgatás/Magasság/Keresztmetszet Fok mm/mm 210 / 6000 / 340 x 230 Automatikus forgatás & Park-állás / Fokozat nélküli sebesség állítás Standard Forgatás/Kopásálló bevonat Fogaskerekes / Standard Karbantartás Automata kenés 10 tartállyal & Légkompresszor 30 L tartállyal Standard Elektromos diagnosztikai rendszer Standard Fülke Légrugózású ülés/pótülés Standard Automata légkondicionáló hűtődobozzal Standard Ablaktörlő/Oldal-ablak törlők Standard Méretek Hossz/Szállítási szélesség* / Magasság* mm 7200 / / / / Üzemkész tömeg adapter nélkül** ca. kg Tömegeloszlás EasyFlow 3001 adapterrel Elöl/Hátul % Tömegeloszlás EasyCollect 903 Kukorica-adapterrel Elöl/Hátul % Abroncsok Hajtott tengely Standard 650/75 R32 650/75 R32 650/75 R32 650/75 R32 Opcionális 710/75 R34 710/75 R34 710/75 R34 710/75 R34 Opcionális 800/65 R32 800/65 R32 800/65 R32 800/65 R32 Opcionális 900/60 R32 900/60 R32 900/60 R32 900/60 R32 Opcionális 800/70 R38 800/70 R38 Kormányzott tengely Standard 18.4 R R34 Opcionális 600/70 R28 Opcionális 710/55 R34 Adapterek EasyFlow: rendfelszedő mm EasyCollect: Kukorica-adapter mm 6000, , 7500, , 9000, AutoPilot & Talajkövető kukorica-adapter Opcionális XDisc: Direkt vágó adapter mm 6200 * Függ a gumi mérettől ECE R24 adatok: Maximális motor teljesítmény légszűrővel és generátorral ** Függ a felszereltségtől A KRONE olyan gépeket kínál Önöknek, melyek különböző gyakorlati viszonyok közt, különféle felszereltséggel üzemelhetnek. A műszaki adatok előzetes bejelentés nélkül változhatnak, néhány fényképen az opcionális berendezések is láthatóak. 39

40 Az Ön forgalmazója: A jó termés mindent megold Maschinenfabrik Bernard KRONE GmbH BiG X_HU 01/ Heinrich-Krone-Straße 10, D Spelle Postfach 1163, D Spelle Telefon: +49(0) 5977/935-0 Telefax: +49(0) 5977/ info.ldm@krone.de
