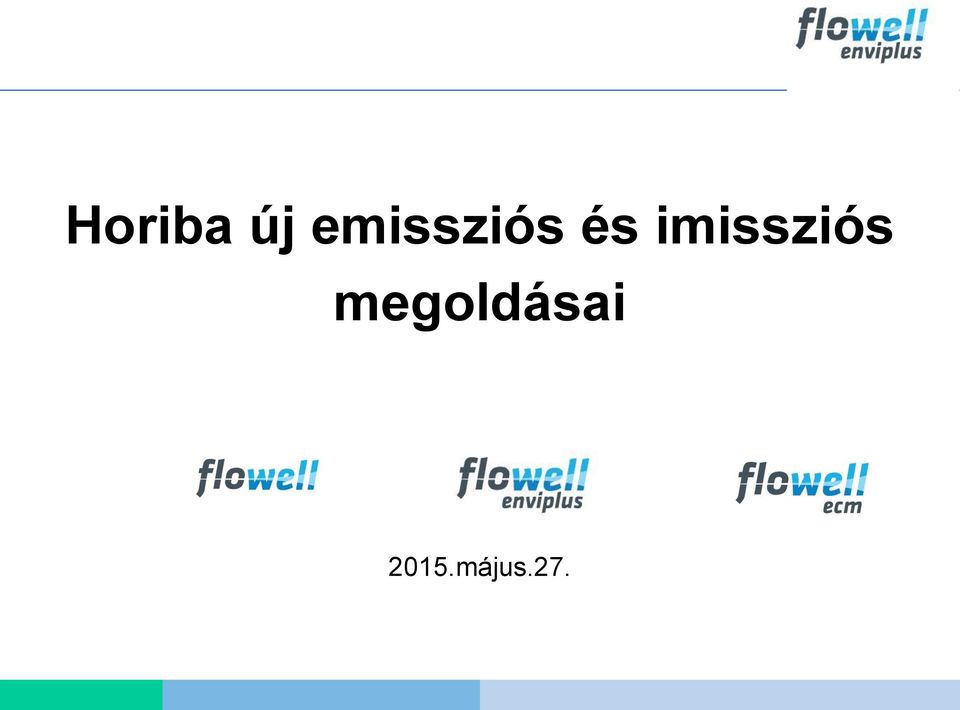

2 Horiba új emissziós és imissziós megoldásai 2015.május.27.

3 Horiba Ltd. Portfolió Emissziómérő rendszerek, komplett automatikus tesztrendszerek, fékpadok Emissziómérő és Immisziómérő rendszerek, technológiai mérőrendszerek Vérdiagnodztikai műszerezettség - Horiba ABX csoport MFC Horiba Stec csoport, Tiszta tér elemzések Horiba Stec + Horiba Jobin Yvon Raman és Fluorescens analizátor rendszerek Horiba Jobin Yvon

Emissziómérő és Immisziómérő rendszerek, technológiai mérőrendszerek Vérdiagnodztikai

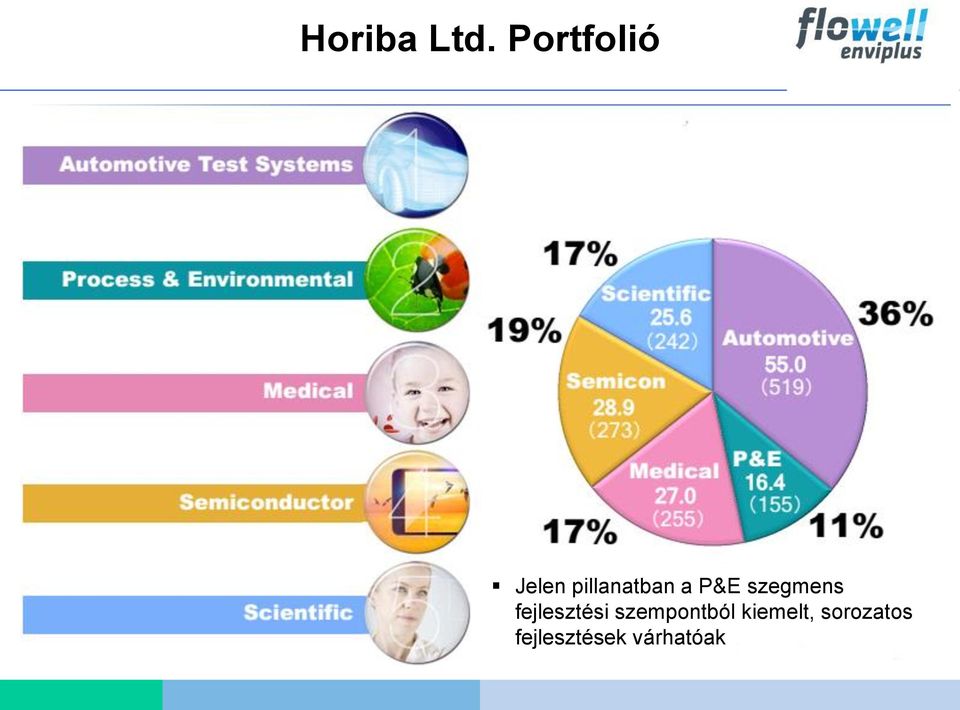

4 Horiba Ltd. Portfolió Jelen pillanatban a P&E szegmens fejlesztési szempontból kiemelt, sorozatos fejlesztések várhatóak

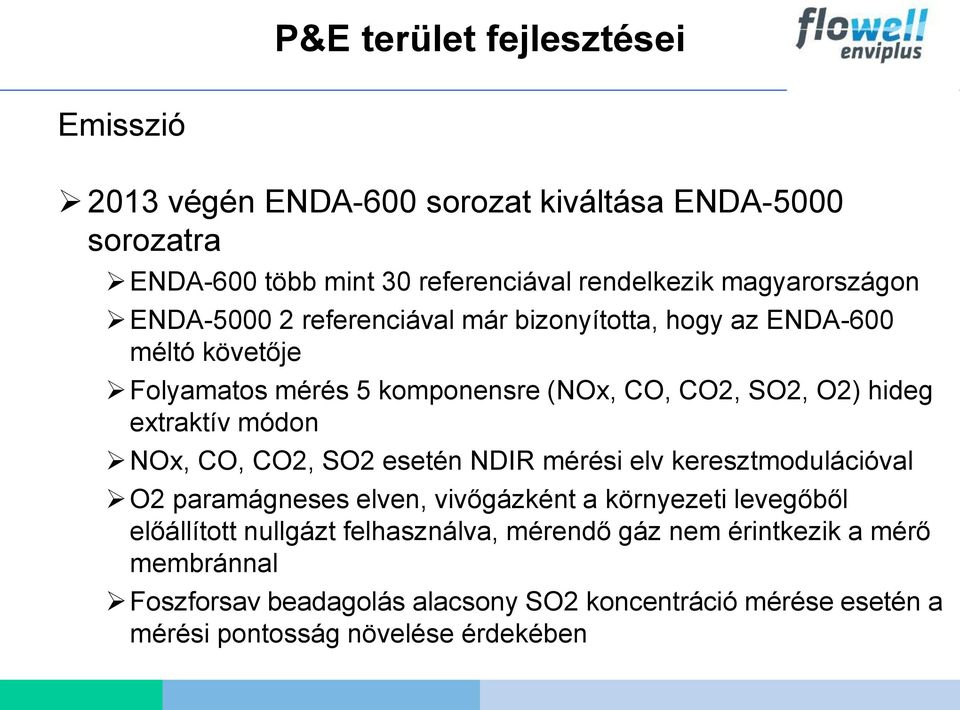

5 P&E terület fejlesztései Emisszió 2013 végén ENDA-600 sorozat kiváltása ENDA-5000 sorozatra ENDA-600 több mint 30 referenciával rendelkezik magyarországon ENDA referenciával már bizonyította, hogy az ENDA-600 méltó követője Folyamatos mérés 5 komponensre (NOx, CO, CO2, SO2, O2) hideg extraktív módon NOx, CO, CO2, SO2 esetén NDIR mérési elv keresztmodulációval O2 paramágneses elven, vivőgázként a környezeti levegőből előállított nullgázt felhasználva, mérendő gáz nem érintkezik a mérő membránnal Foszforsav beadagolás alacsony SO2 koncentráció mérése esetén a mérési pontosság növelése érdekében

extraktív módon NOx, CO, CO2, SO2 esetén NDIR mérési elv keresztmodulációval O2 paramágneses elven, vivőgázként a környezeti levegőből előállított

6 Horiba ENDA-5000 NOx SO 2 CO CO 2 O 2 Ranges: NO X (Std) NO X (optional) SO 2 (Std) SO 2 (optional) CO (Std) CO (optional) CO 2 O 2 ENDA /5000ppm 0-100ppm 0-200/5000ppm 0-50ppm 0-200/5000ppm 0-100ppm 0-5/25vol% 0-10/25vol%

(optional) CO 2 O 2 ENDA-5000 0-200/5000ppm 0-100ppm

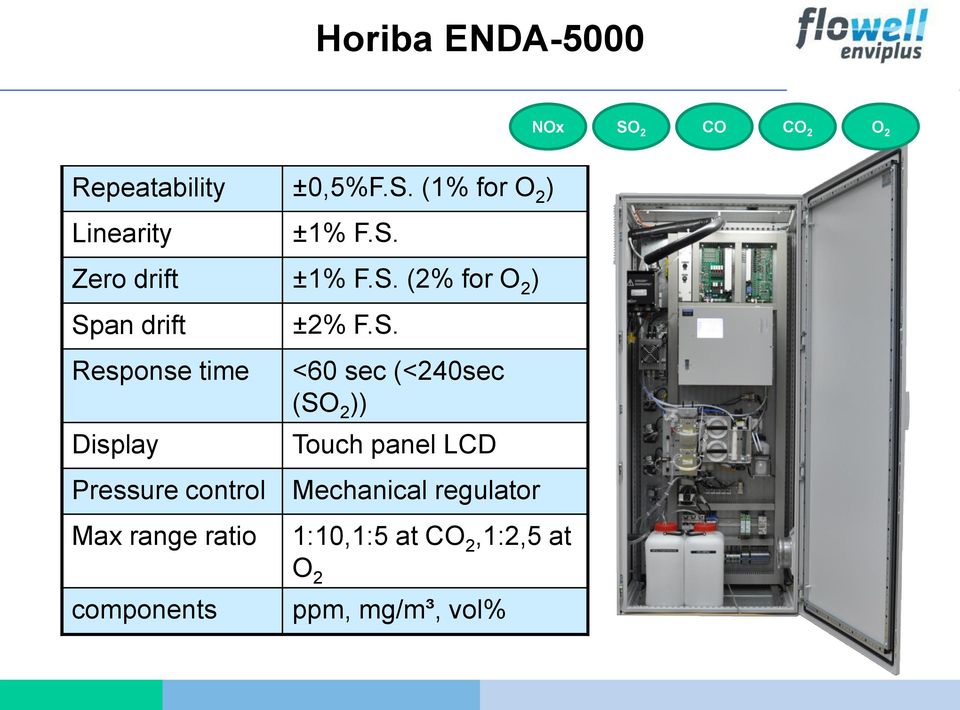

7 Horiba ENDA-5000 NOx SO 2 CO CO 2 O 2 Repeatability ±0,5%F.S. (1% for O 2 ) Linearity ±1% F.S. Zero drift ±1% F.S. (2% for O 2 ) Span drift Response time Display Pressure control Max range ratio components ±2% F.S. <60 sec (<240sec (SO 2 )) Touch panel LCD Mechanical regulator 1:10,1:5 at CO 2,1:2,5 at O 2 ppm, mg/m³, vol%

control Max range ratio components ±2% F.S.

8 Horiba ENDA-5000 Várható fejlesztések: NOx SO 2 CO CO 2 O 2 Horiba saját TDL modul kifejlesztése melynek vezérlő és jelfeldolgozó funkciói az ENDA-5000 analizátorba lesznek integrálva. A fejlesztés NH3 komponens esetén 90%-os, HCL elején még a fejlesztés első stádiumában van.

funkciói az ENDA-5000 analizátorba lesznek integrálva.

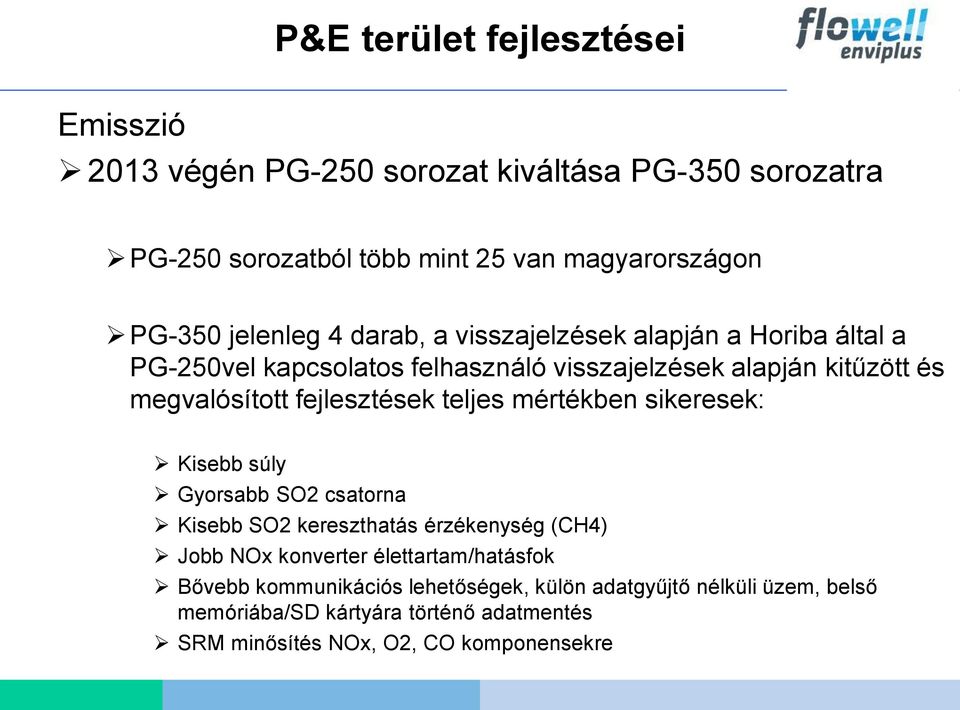

9 P&E terület fejlesztései Emisszió 2013 végén PG-250 sorozat kiváltása PG-350 sorozatra PG-250 sorozatból több mint 25 van magyarországon PG-350 jelenleg 4 darab, a visszajelzések alapján a Horiba által a PG-250vel kapcsolatos felhasználó visszajelzések alapján kitűzött és megvalósított fejlesztések teljes mértékben sikeresek: Kisebb súly Gyorsabb SO2 csatorna Kisebb SO2 kereszthatás érzékenység (CH4) Jobb NOx konverter élettartam/hatásfok Bővebb kommunikációs lehetőségek, külön adatgyűjtő nélküli üzem, belső memóriába/sd kártyára történő adatmentés SRM minősítés NOx, O2, CO komponensekre

fejlesztések teljes mértékben sikeresek: Kisebb súly Gyorsabb SO2 csatorna Kisebb SO2 kereszthatás érzékenység (CH4) Jobb NOx konverter

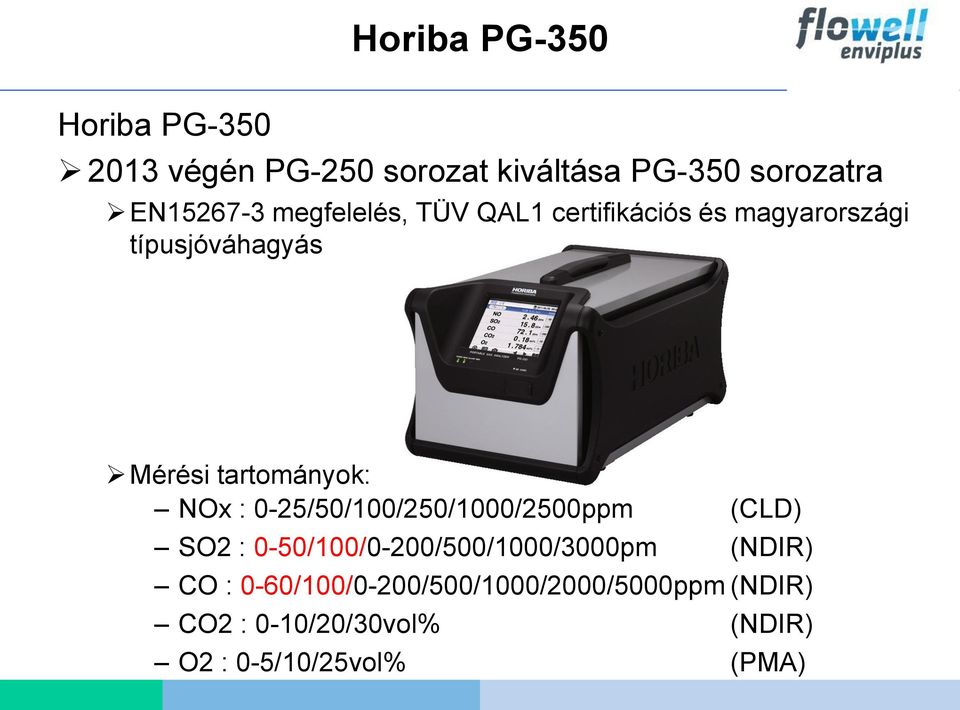

10 Horiba PG-350 Horiba PG végén PG-250 sorozat kiváltása PG-350 sorozatra EN megfelelés, TÜV QAL1 certifikációs és magyarországi típusjóváhagyás Mérési tartományok: NOx : 0-25/50/100/250/1000/2500ppm (CLD) SO2 : 0-50/100/0-200/500/1000/3000pm (NDIR) CO : 0-60/100/0-200/500/1000/2000/5000ppm (NDIR) CO2 : 0-10/20/30vol% (NDIR) O2 : 0-5/10/25vol% (PMA)

: 0-25/50/100/250/1000/2500ppm (CLD) SO2 : 0-50/100/0-200/500/1000/3000pm (NDIR) CO :

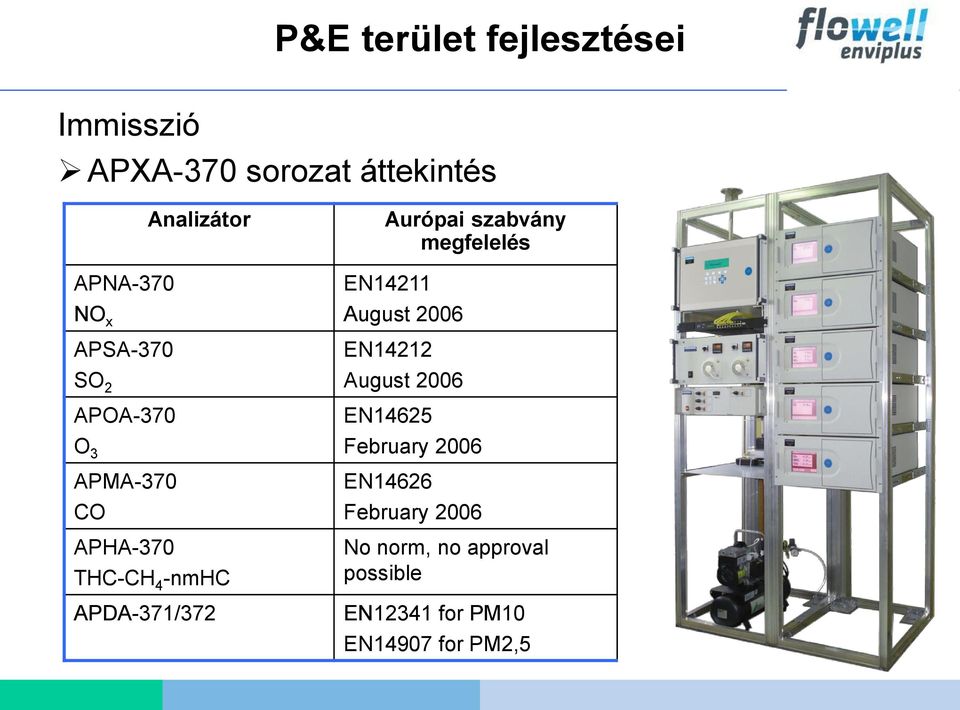

11 P&E terület fejlesztései Immisszió APXA-370 sorozat áttekintés Analizátor APNA-370 NO x APSA-370 SO 2 APOA-370 O 3 APMA-370 CO APHA-370 THC-CH 4 -nmhc APDA-371/372 Aurópai szabvány megfelelés EN14211 August 2006 EN14212 August 2006 EN14625 February 2006 EN14626 February 2006 No norm, no approval possible EN12341 for PM10 EN14907 for PM2,5

Aurópai szabvány megfelelés EN14211 August 2006 EN14212 August 2006 EN14625 February

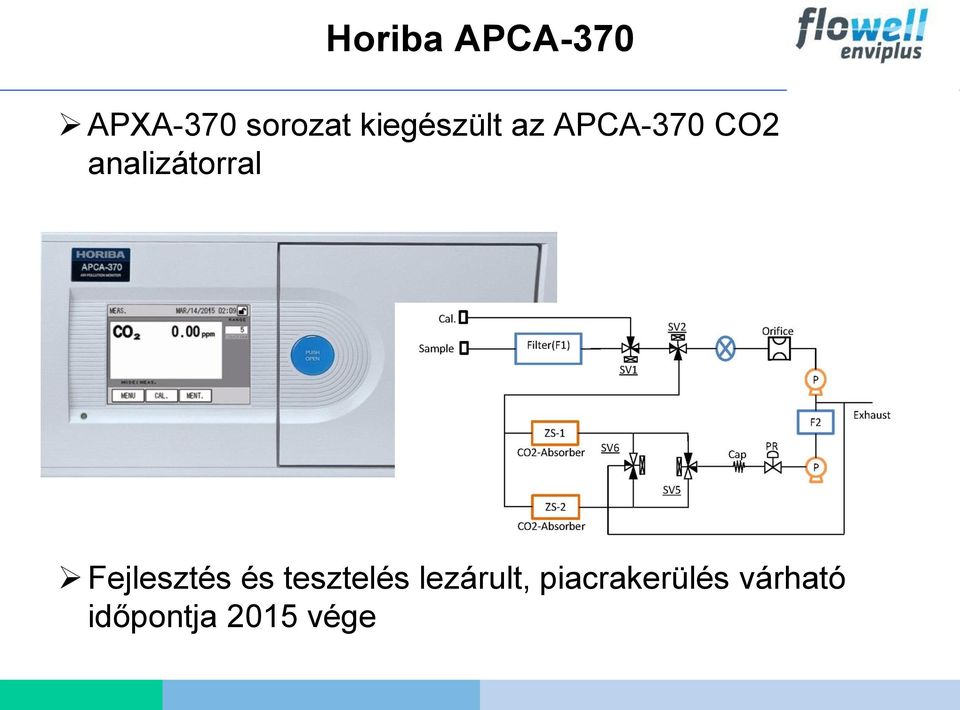

12 Horiba APCA-370 APXA-370 sorozat kiegészült az APCA-370 CO2 analizátorral Fejlesztés és tesztelés lezárult, piacrakerülés várható időpontja 2015 vége

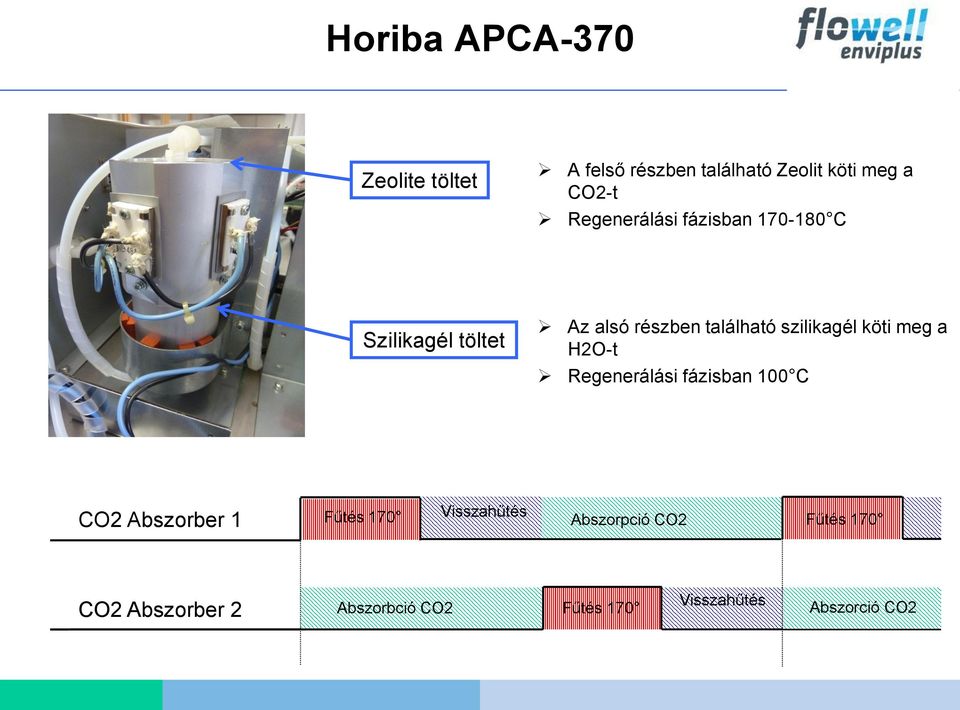

13 Horiba APCA-370 Zeolite töltet A felső részben található Zeolit köti meg a CO2-t Regenerálási fázisban C Szilikagél töltet Az alsó részben található szilikagél köti meg a H2O-t Regenerálási fázisban 100 C CO2 Abszorber 1 Fűtés 170 Visszahűtés Abszorpció CO2 Fűtés 170 CO2 Abszorber 2 Abszorbció CO2 Fűtés 170 Visszahűtés Abszorció CO2

szilikagél köti meg a H2O-t Regenerálási fázisban 100 C CO2 Abszorber 1 Fűtés 170

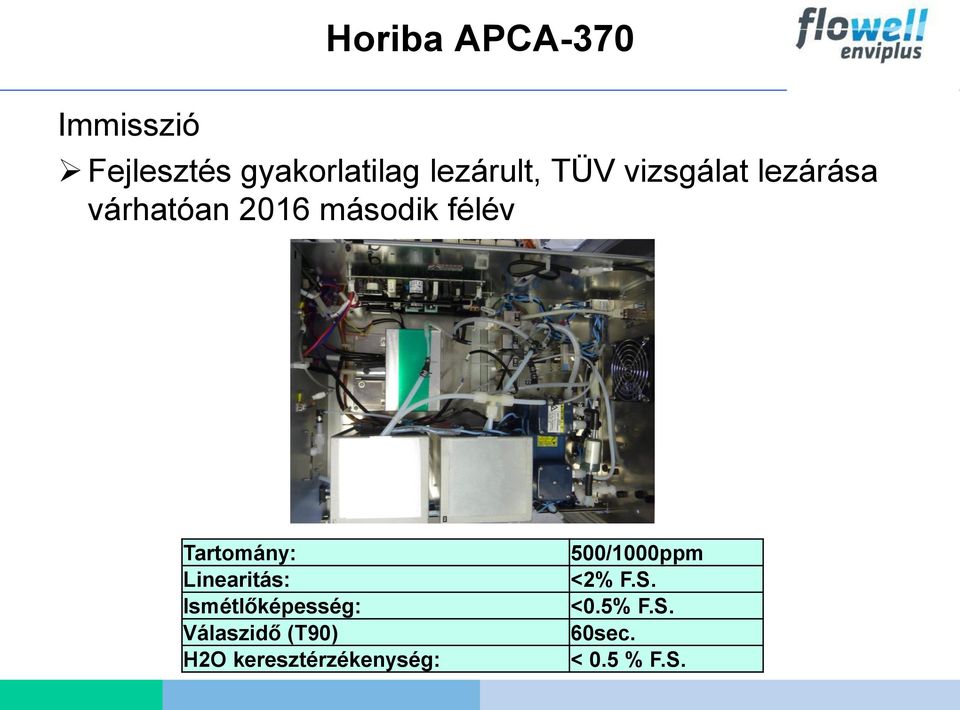

14 Immisszió Horiba APCA-370 Fejlesztés gyakorlatilag lezárult, TÜV vizsgálat lezárása várhatóan 2016 második félév Tartomány: Linearitás: Ismétlőképesség: Válaszidő (T90) H2O keresztérzékenység: 500/1000ppm <2% F.S. <0.5% F.S. 60sec. < 0.5 % F.S.

Tartomány: Linearitás: Ismétlőképesség: Válaszidő (T90) H2O

15 Immisszió P&E terület fejlesztései Új APDA-372 PMtot, PM10, PM4, PM2,5, PM1 egyidejű mérésére alkalmas analizátor Mérési elv: Optikai fényszórás egy porszemcsén

16 Horiba APDA-372 Fő tulajdonságok: Az APDA-372 TÜV QAL1 bizonylata már rendelkezésre áll Kalibráció speciális kalibrálóporral végezhető Intelligens fűtésű mintavételi szárral a kondenzáció elkerülése érdekében A polikromatikus LED tiszta kalibrációs görbéje nagyon jó részecskeméret felbontást tesz lehetővé Két pumpás kialakítás, az egyik meghibásodása esetén is tovább üzemel a hibás pumpa cseréjéig Nincs kopó/fogyóanyag szükséglet Alacsony súly

polikromatikus LED tiszta kalibrációs görbéje nagyon jó részecskeméret felbontást tesz lehetővé Két pumpás

17 Horiba APDA-372 T-elrendezés-Technológia Fényforrás Polikromatikus LED T-elrendezés Szórt fény detektor Aeroszol mintacső Tükör

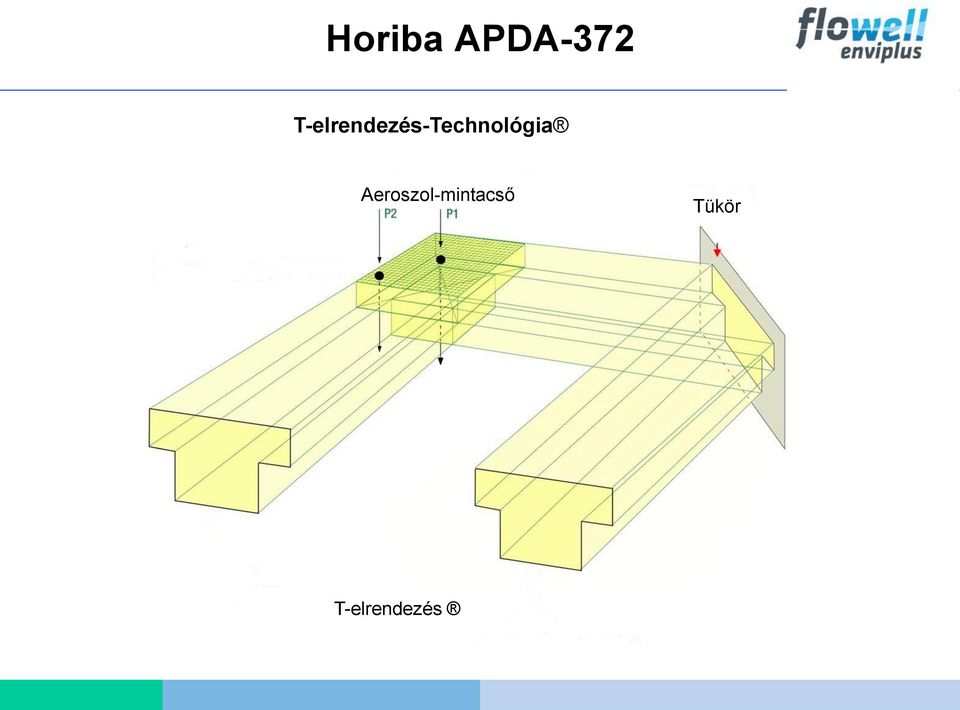

18 Horiba APDA-372 T-elrendezés-Technológia Aeroszol-mintacső Tükör T-elrendezés

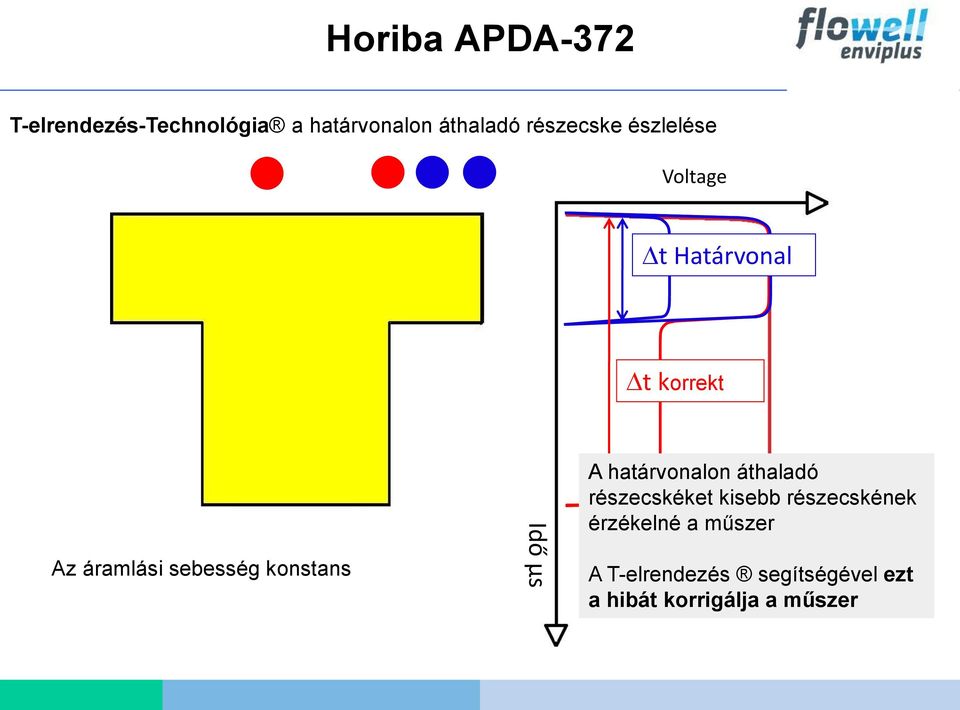

19 Horiba APDA-372 T-elrendezés-Technológia a határvonalon áthaladó részecske észlelése Voltage Dt Határvonal Dt korrekt Az áramlási sebesség konstans Idő µs A határvonalon áthaladó részecskéket kisebb részecskének érzékelné a műszer A T-elrendezés segítségével ezt a hibát korrigálja a műszer

sebesség konstans Idő µs A határvonalon áthaladó részecskéket kisebb

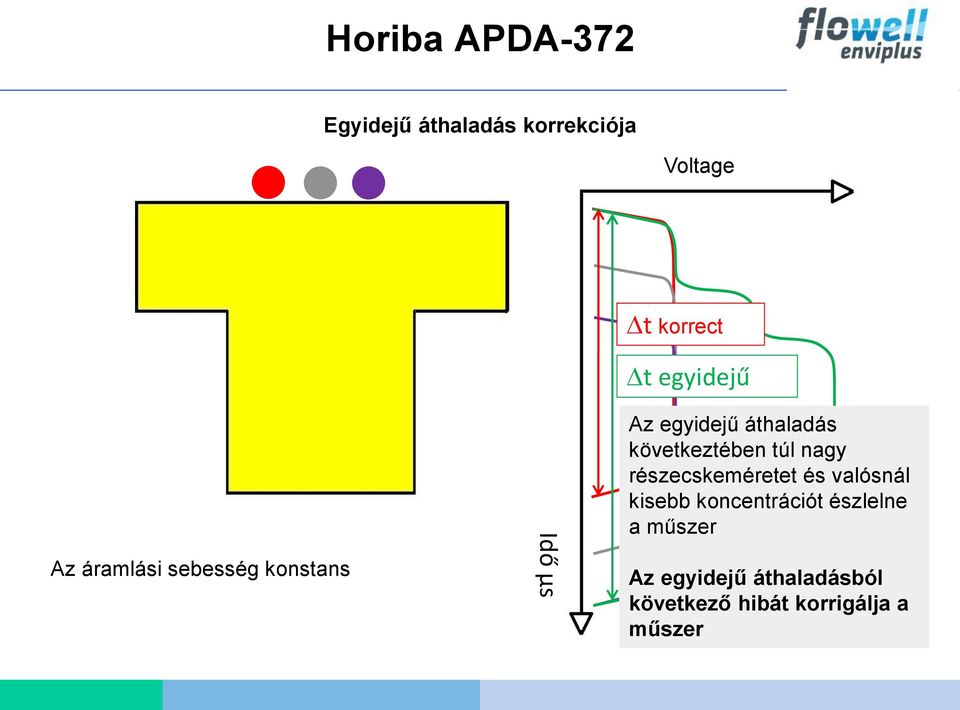

20 Horiba APDA-372 Egyidejű áthaladás korrekciója Voltage Dt korrect Dt egyidejű Az áramlási sebesség konstans Idő µs Az egyidejű áthaladás következtében túl nagy részecskeméretet és valósnál kisebb koncentrációt észlelne a műszer Az egyidejű áthaladásból következő hibát korrigálja a műszer

következtében túl nagy részecskeméretet és valósnál kisebb

21 Horiba APDA-372 Különböző területekre kétféle T-elrendezés méret változat kapható Alacsony koncentráció Magas koncentráció

22 Immisszió P&E terület fejlesztései Új PX-375 analizátor - PM2,5 és elemi összetétel egyidejű On-line mérése X-ray Fluorescence Analyzer MESA-50 Sampling Filter TFH-01 Continuous Mass Monitor APDA-375 PX-375

23 Horiba PX-375 PM Monitor Mérési elv (APDA-375): Beta sugár abszorpció (C14) Mérés 3 lépésben: 1. Beta sugárzás mérése tiszta szűrőpapíron keresztül (Referencia mérési lépés) 2. Mintavételezés a szűrőpapírra (Mintavételi lépés) 3. Béta sugárzás mérése a poros szűrőpapíron keresztül (Mérési lépés) A szűrőpapírra lerakódott por csökkenti az áthatoló béta sugárzást, és a csökkenés mértékéből határozza meg a műszer a por koncentrációját.

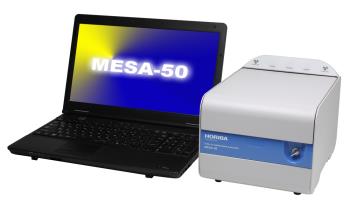

24 PX-375 PM Monitor Mérési elv (MESA-50): Röntgensugár Fluorescens EDXRF (Energetic Dispersive X-Ray Fluorescence) Ionizáció alacsony hullámhosszú röntgensugarak segítségével (hv) Elektronok ütődnek ki a belső elektronpályákról A magasabb elektronpályákról elektronok lépnek be a belső elektronpályán lévő elektron lukakba és evvel egy időben Fluorescens sugárzás lép fel (hv )

25 PX-375 PM Monitor Mérési elv (MESA-50): 1. A mintában lévő atomok abszorbeálják a röntgen sugárzás energiáját, időszakosan gerjesztett állapotba kerülnek majd másodlagos röntgen sugárzást adnak le 2. Minden a mintában lévő atom a rá jellemző karakterisztikájú másodlagos röntgensugárzást bocsájt ki, ami az atom újlenyomatának felel meg Fe Cu Pb 3. A másodlagos sugárzás karakterisztikus energiáját mérve az analizátor mind kvalitatív mind kvantitatív információt tud szolgáltatni a minta összetételének tekintetében. S K C a Ti Ni Br

26 PX-375 PM Monitor H He Li Be B C N O F Ne PX-375 Measureable Elements Na Mg Al Si P S Cl Ar K Ca Sc Ti V Cr Mn Fe Co Ni Cu Zn Ga Ge As Se Br Kr Rb Sr Y Zr Nb Mo Tc Ru Rh Pd Ag Cd In Sn Sb Te I Xe Cs Ba *1 Hf Ta W Re Os Ir Pt Au Hg Tl Pb Bi Po At Rn Fr Ra *2 Rf Ha Sg Bh Hs Mt Ds Rg Cn Unt Fl Unp Lv Uus Uno La Ce Pr Nd Pm Sm Eu Gd Tb Dy Ho Er Tm Yb Lu Element LDL(ng/m3) Ac Th Pa U Np Pu Am Cm Bk Cf Es Fm Md No Lr Mn 0.1 Element LDL(ng/m3) S 2.7 Pb 0.4 Ca 0.8 Fe 0.5 Al 7.7 Cu 0.5 Si 5.7 Zn 0.6 : Mérhető komponensek

27 PX-375 PM Monitor Az elemi összetétel meghatározásával a szennyezés jellegéről kapunk információt, így ez a mérés elősegíti a szennyezés származásának meghatározását illetve a kibocsájtó forrás azonosítását

28 ありがとうございました اش ك ر Tacka dig Danke ขอบค ณคร บ Gracias Σας ευχαριστούμε 감사합니다 谢谢 धन यव द Köszönöm a figyelmet Cảm ơn Grazie நன ற Obrigado
